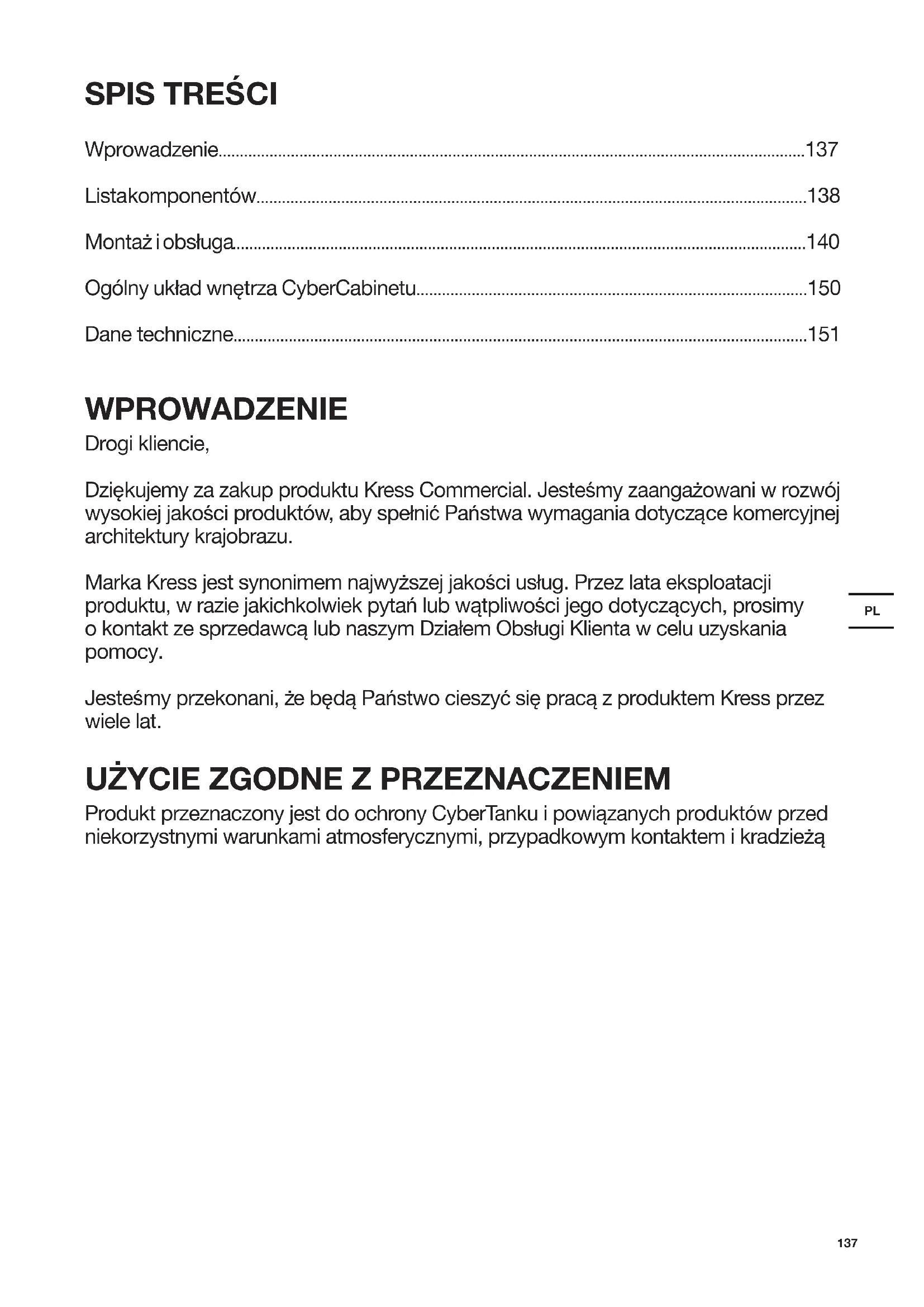

INSTRUKCJA OBSŁUGI KAC929.1 KRESS

Listakomponentów....138

Montaż i obsługa....140

Ogólny układ wnętrza CyberCabinetu....150

Dane techniczne....151

WPROWADZENIE

Drogi kliencie,

Dziękujemy za zakup produktu Kress Commercial. Jesteśmy zaangażowani w rozwój wysokiej jakości produktów, aby spełnić Państwa wymagania dotyczące komercyjnej architektury krajobrazu.

Marka Kress jest synonimem najwyższej jakości usług. Przez lata eksploatacji produktu, w razie jakichkolwiek pytań lub wątpliwości jego dotyczących, prosimy o kontakt ze sprzedawcą lub naszym Działem Obsługi Klienta w celu uzyskania pomocy.

Jesteśmy przekonani, że będą Państwo cieszyć się pracą z produktem Kress przez wiele lat.

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Produkt przeznaczony jest do ochrony CyberTanku i powiązanych produktów przed niekorzystnymi warunkami atmosferycznymi, przypadkowym kontaktem i kradzieżą

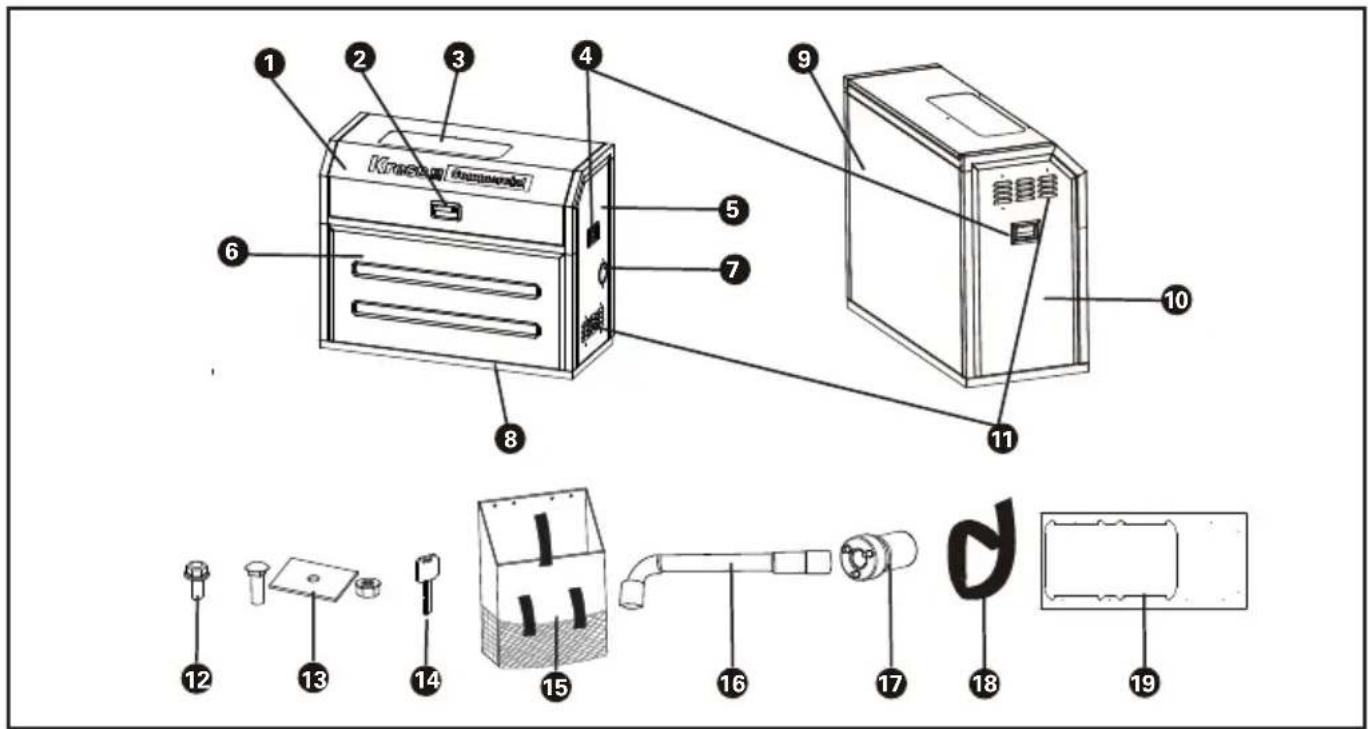

* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

	Opis	Ilość
12.	Śruba sześciokątna kołnierzowa (M5x12) (Do zabezpieczania paneli oraz ramy górnej i drzwi)	23
13.	Śruby transportowe (3/8-16 x 4") + podkładki + nakrętki (Do zabezpieczenia ramy podstawy)	6
14.	Klucz	2
15.	Torba 1
16.	Klucz nasadowy (Do przykręcania lub odkręcania śrub z kołnierzem sześciokątnym)	1
17.	Gniazdo niestandardowe(Do przykręcania lub odkręcania nakrętek)	1
18.	Opaska kablowa 7
19.	Kontur podstawy 1
20.	Zestaw rozgrzewający CyberTank*	1

PRZESTRZEGANIA DOTYCZĄCE BEZPIECZEŃSTWA

1. Szukaj płaskiej i solidnej powierzchni wolnej od dziur czy zanieczyszczeń i umieść produkt na niej bezpiecznie.
2. W czasie deszczowej lub śnieżnej pogody upewnij się, że drzwi są zamknięte przez cały czas.
3. W przypadku nadmiernie gorących i słonecznych warunków, otwórz zarówno wlot powietrza, jak i drzwi, aby lepiej odprowadzać ciepło.
4. Nie używaj produktu po spożyciu alkoholu lub gdy czujesz się zle.
5. Unikaj korzystania z produktu podczas burzy z piorunami lub podczas wyładowań atmosferycznych.
6. Unikaj korzystania z produktu podczas burzy z piorunami lub podczas wyładowań atmosferycznych.
7. Zaleca się noszenie rękawiczek i butów antypoślizgowych podczas obsługi tego produktu.
8. Pamiętaj o umyciu rąk po zakończeniu pracy.

SYMBOLE

	Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami.
	Uważaj na głowę
	Uważaj, żeby nie przytrzasnąć sobie rąk

MONTAŻ I OBSŁUGA

• INSTALACJA CYBERCABINET

KROK 1

Jeśli Twój CyberTank został już zainstalowany w wybranej lokalizacji.

• Zdejmij osłony ochronne CyberTank. Jeśli zainstalowana jest osłona przeciwdeszczowa, należy ją najpierw zdjęć.
• Ustal pozycję montażową CyberCabinet w oparciu o położenie zbiornika CyberTank w skrzyni ciężarówki lub przyczepy.

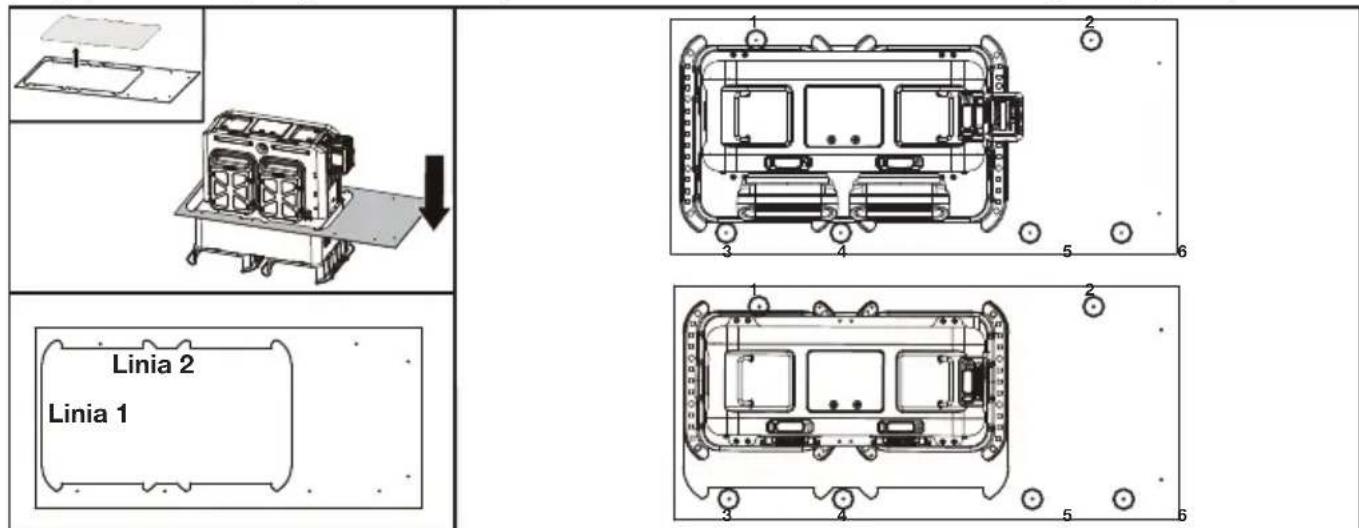

• Umieść zarys podstawy szafki na zewnątrz Twojego CyberTanku.

UWAGA: Linia 1 i linia 2 zarysu podstawy powinny dokładnie pasować do uchwytów montażowych CyberTanku.

UWAGA: Umieść podstawę w poprawnym kierunku. Nie mył przodu i tyłu zarysu podstawy. Proszę zwrócić uwagę na wydrukowanie na obrysie podstawy.

- Wywierć otwory montażowe (13 mm) w ciężarówce lub przyczepie zgodnie z zarysem podstawy.

UWAGA: Zobacz poniższy rysunek dla zalecanej pozycji wiercenia otworów montażowych. Zalecana pozycja wiercenia jest tylko wskazówką, która może zostać dostosowana do rzeczywistej sytuacji.

Linia 2 Linia 1

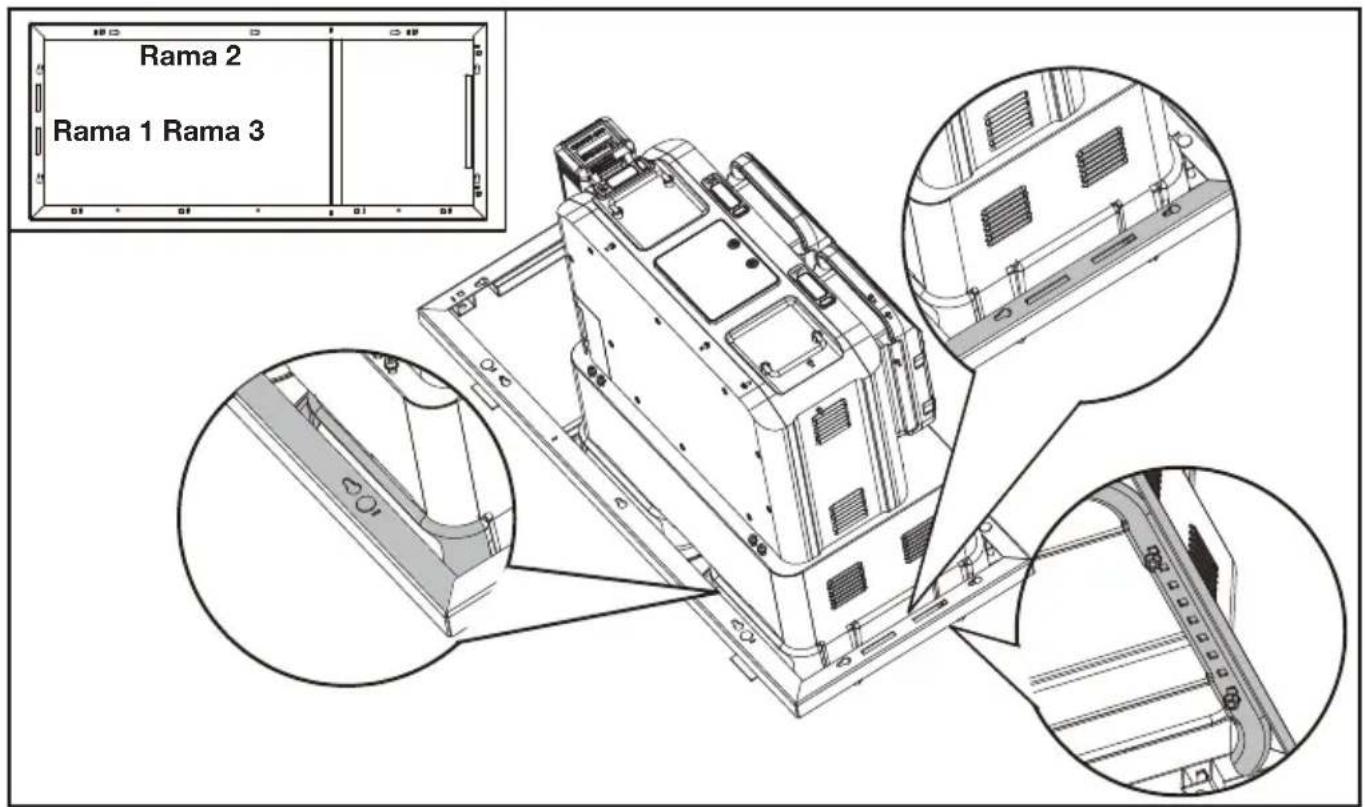

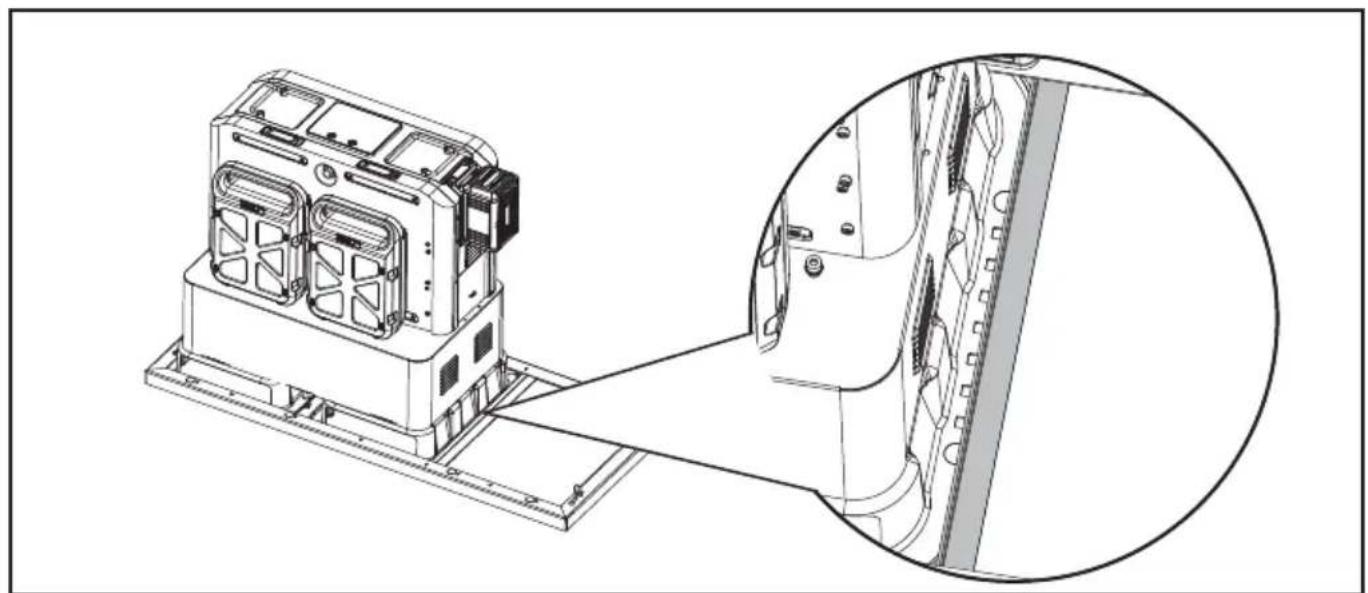

WSKAZÓWKA: Rama 1 i rama 2 powinny ściśle przylegać do wspornika montażowego CyberTank. (Rama podstawy musi być nałożona na wspornik montażowy CyberTanku) Między ramą 3 a CyberTankiem musi być pewna luka.

Rama 2 Rama 1 Rama 3

Jeśli twój CyberTank NIE został zainstalowany

- Przeczytaj instrukcję instalacji CyberTanka

- Zainstaluj CyberTank.

UWAGA: Nie montuj osłony ochronne CyberTank. Szczegółowe informacje na temat instalacji CyberTanka można znaleźć w instrukcji instalacji CyberTanka.

- Ustal pozycję montażową CyberCabinet w oparciu o położenie zbiornika CyberTank w skrzyni ciężarówki lub przyczepy.

- Umieść zarys podstawy szafki na zewnątrz Twojego CyberTanku.

UWAGA: Linia 1 i linia 2 zarysu podstawy powinny dokładnie pasować do uchwytów montażowych CyberTanku.

UWAGA: Umieść podstawę w poprawnym kierunku. Nie mył przodu i tyłu zarysu podstawy.

- Wywierć otwory montażowe (13 mm) w ciężarówce lub przyczepie zgodnie z zarysem podstawy.

UWAGA: Patrz na powyższe figury dla zalecanej pozycji otworów montażowych.

- Umieść ramę podstawy zgodnie z pozycją otworów montażowych. Przymocuj ramę podstawy śrubami i nakrętkami samohamownymi.

KROK 2

Zmontuj zestaw do ogrzewania z CyberTankiem (jeśli jest wymagany).

Gdy CyberTank jest podłączony kablem AC i jest zbyt zimno, aby Cybertank mógł się ładować, zestaw ogrzewający zacznie go ogrzewać, aż CyberTank wróci do normalnego stanu. Na wyświetlaczu LED CyberTanka pojawi się status ogrzewania.

Szczegółowe informacje dotyczące zestawu do ogrzewania CyberTanka znajdują się w instrukcji obsługi zestawu do ogrzewania CyberTanka.

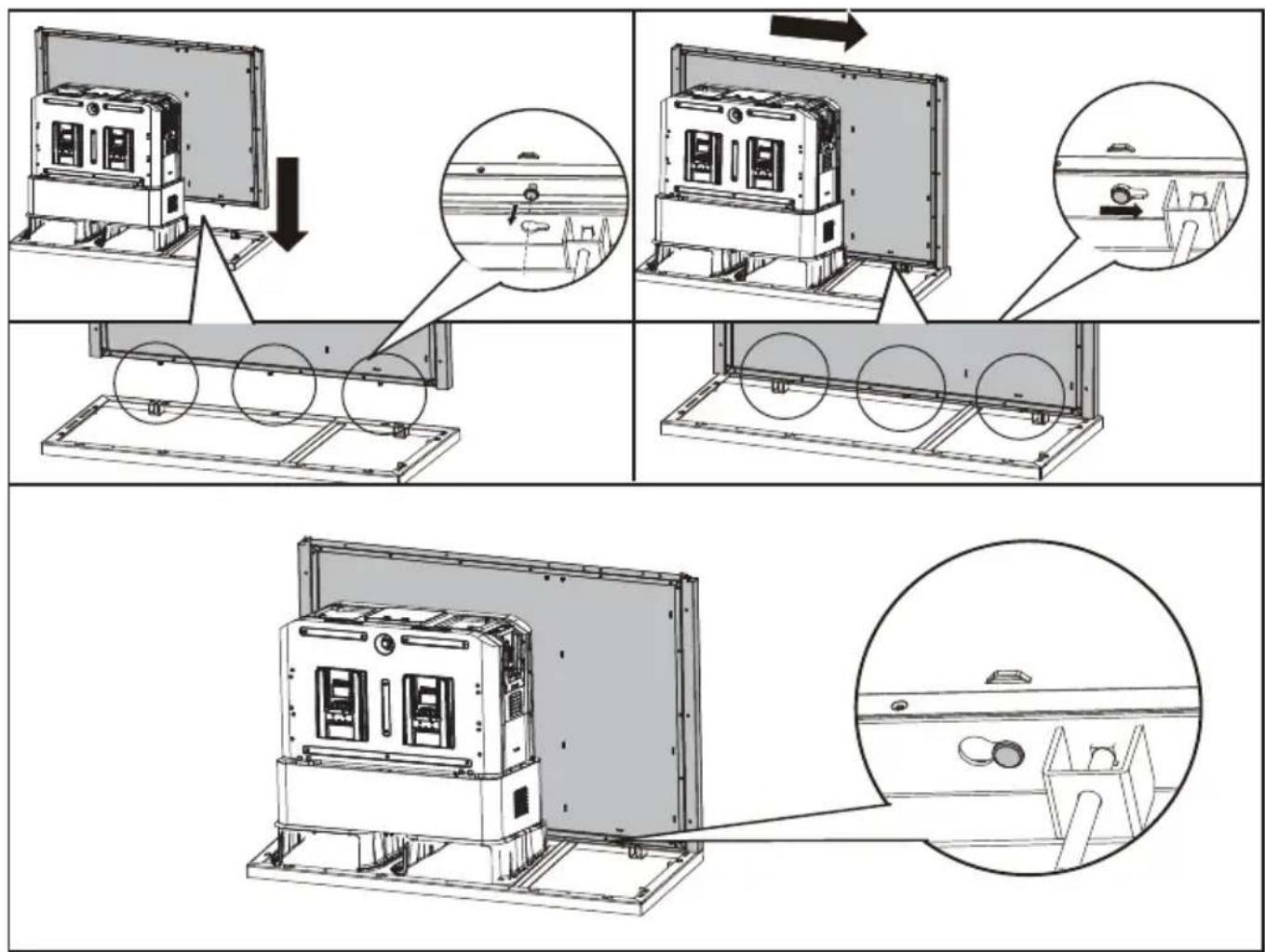

KROK 3

Zamontuj ściankę tylną do ramy podstawy

PL

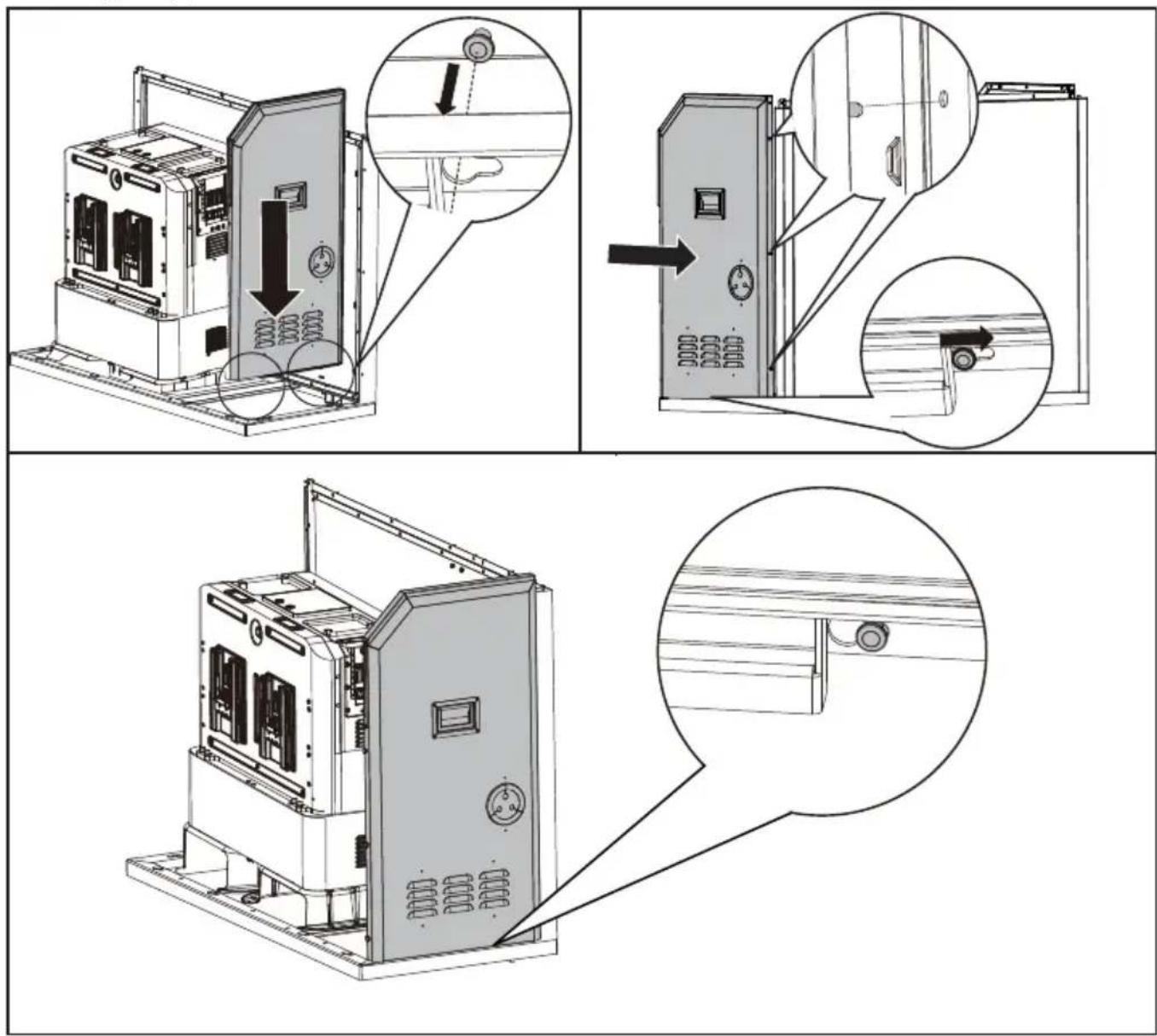

KROK 4

Zamontuj prawy panel.

KROK 5

Zamontuj lewy panel w taki sam sposób jak prawy.

KROK 6

Zamontuj panel przedni.

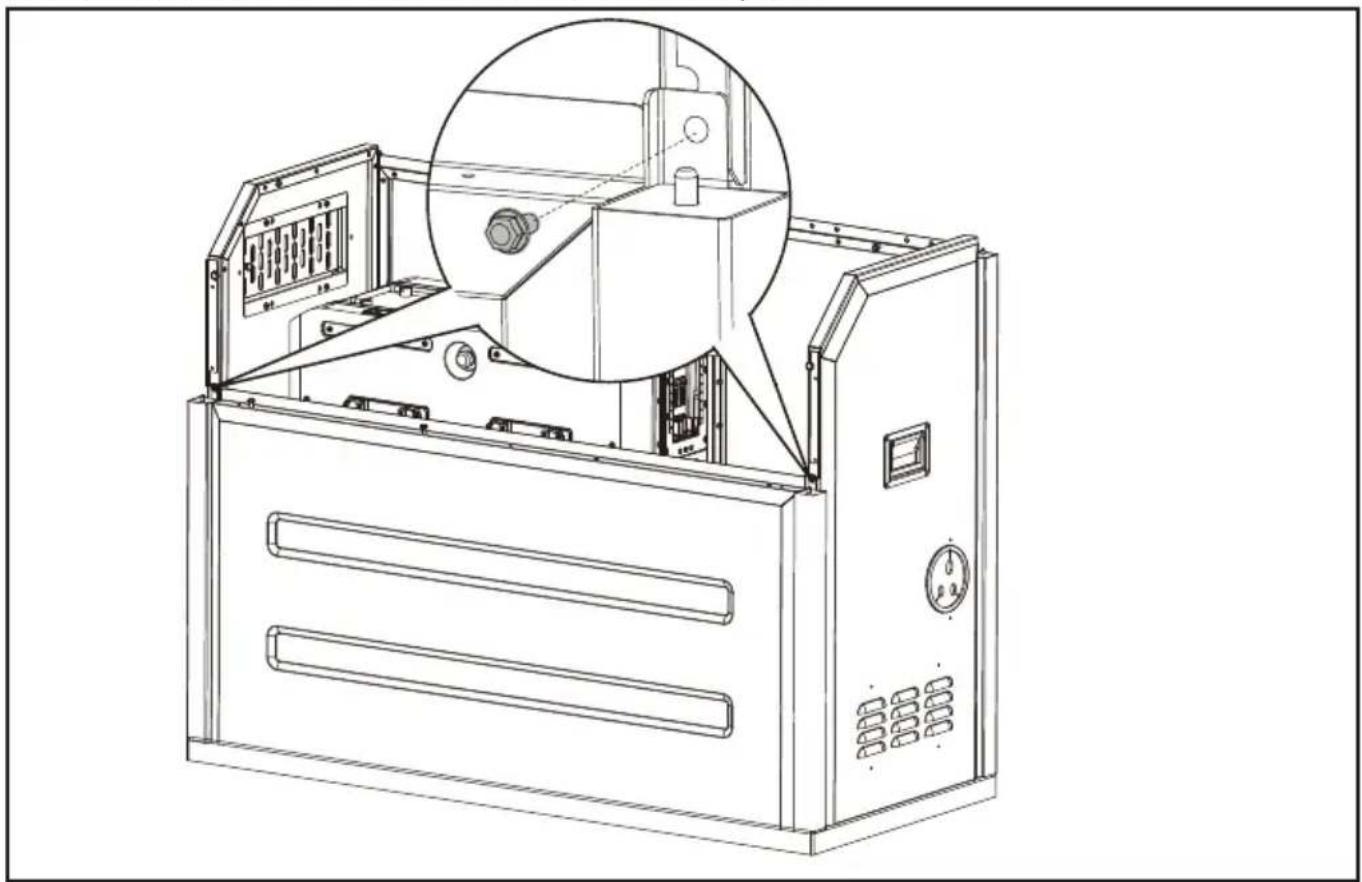

Zabezpiecz prawy panel i lewy panel śrubami kołnierzowymi sześciokątnymi.

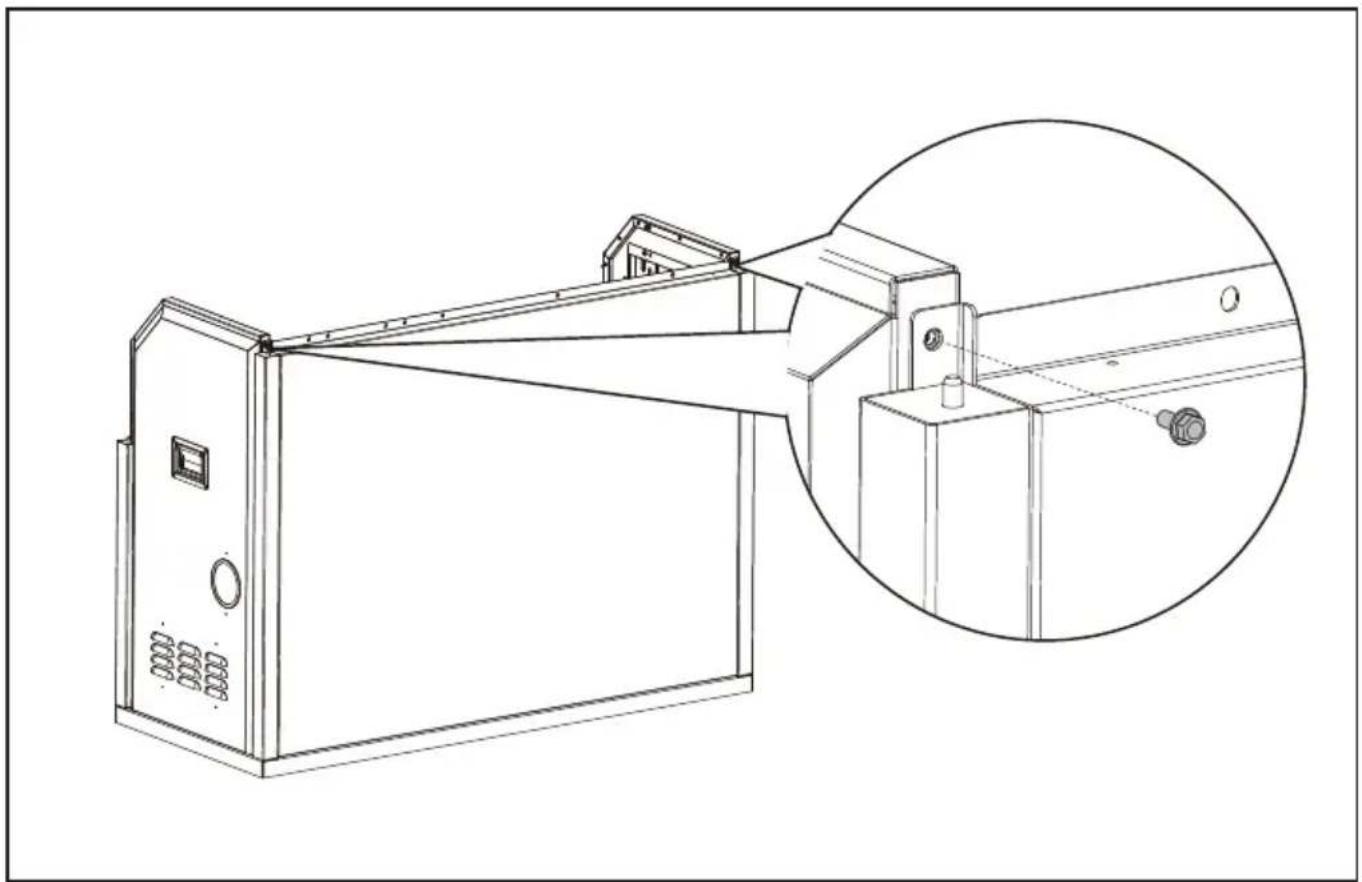

Zabezpiecz panel przedni śrubami kołnierzowymi sześciokątnymi.

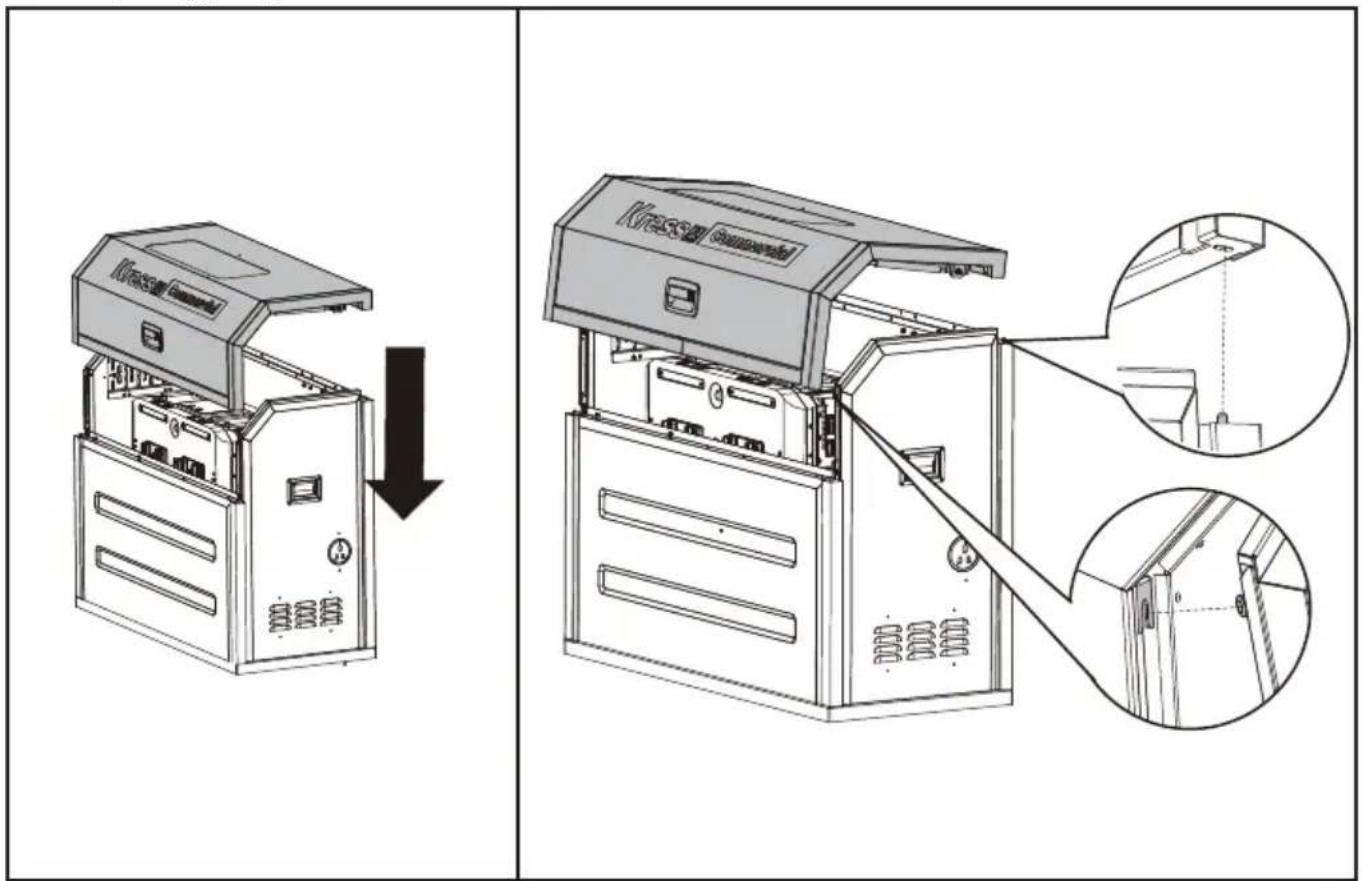

Zamontuj ramę górną i drzwi.

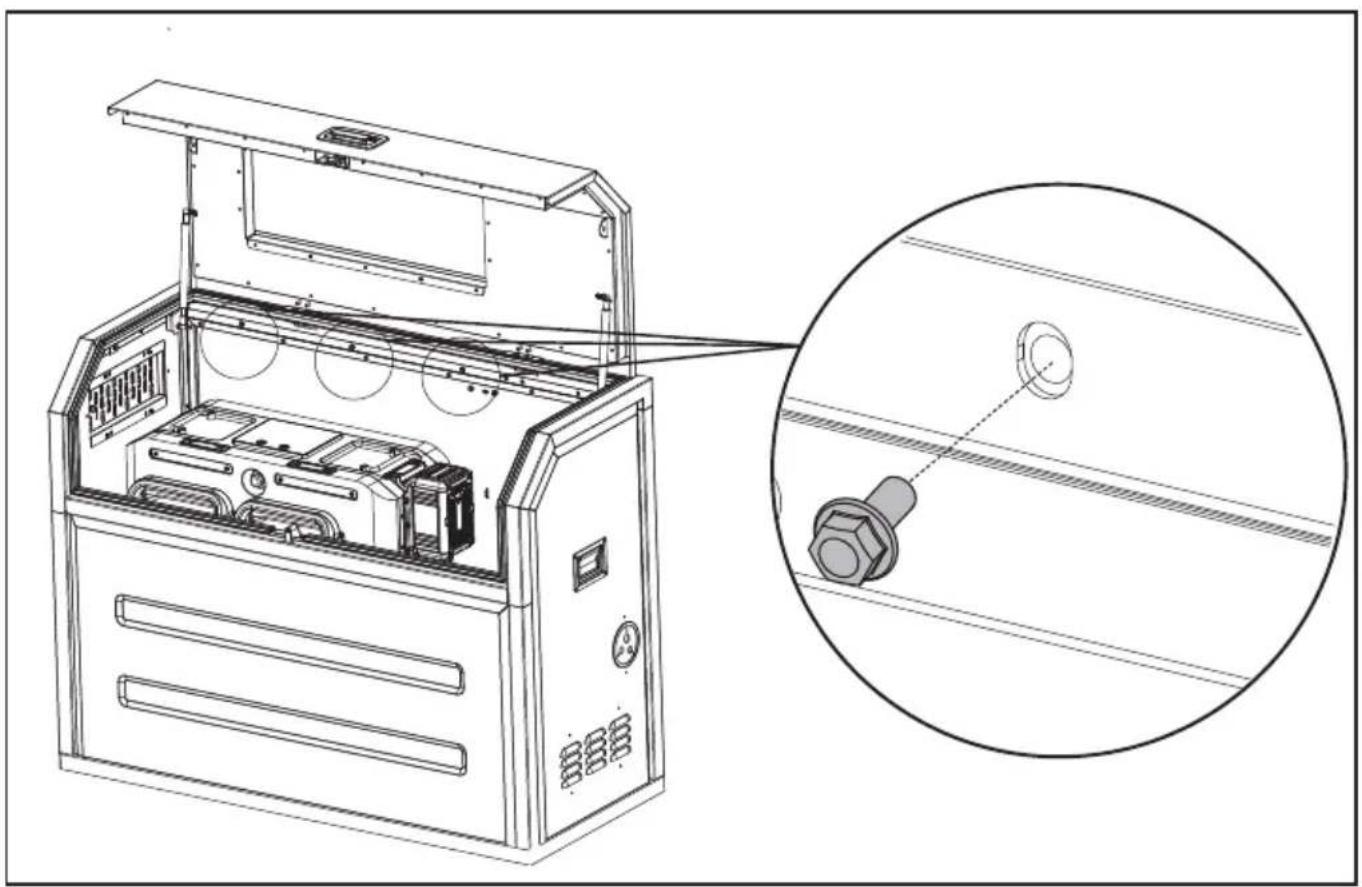

Otwórz drzwi i zabezpiecz górną ramę i drzwi śrubami kołnierzowymi sześciokątnymi.

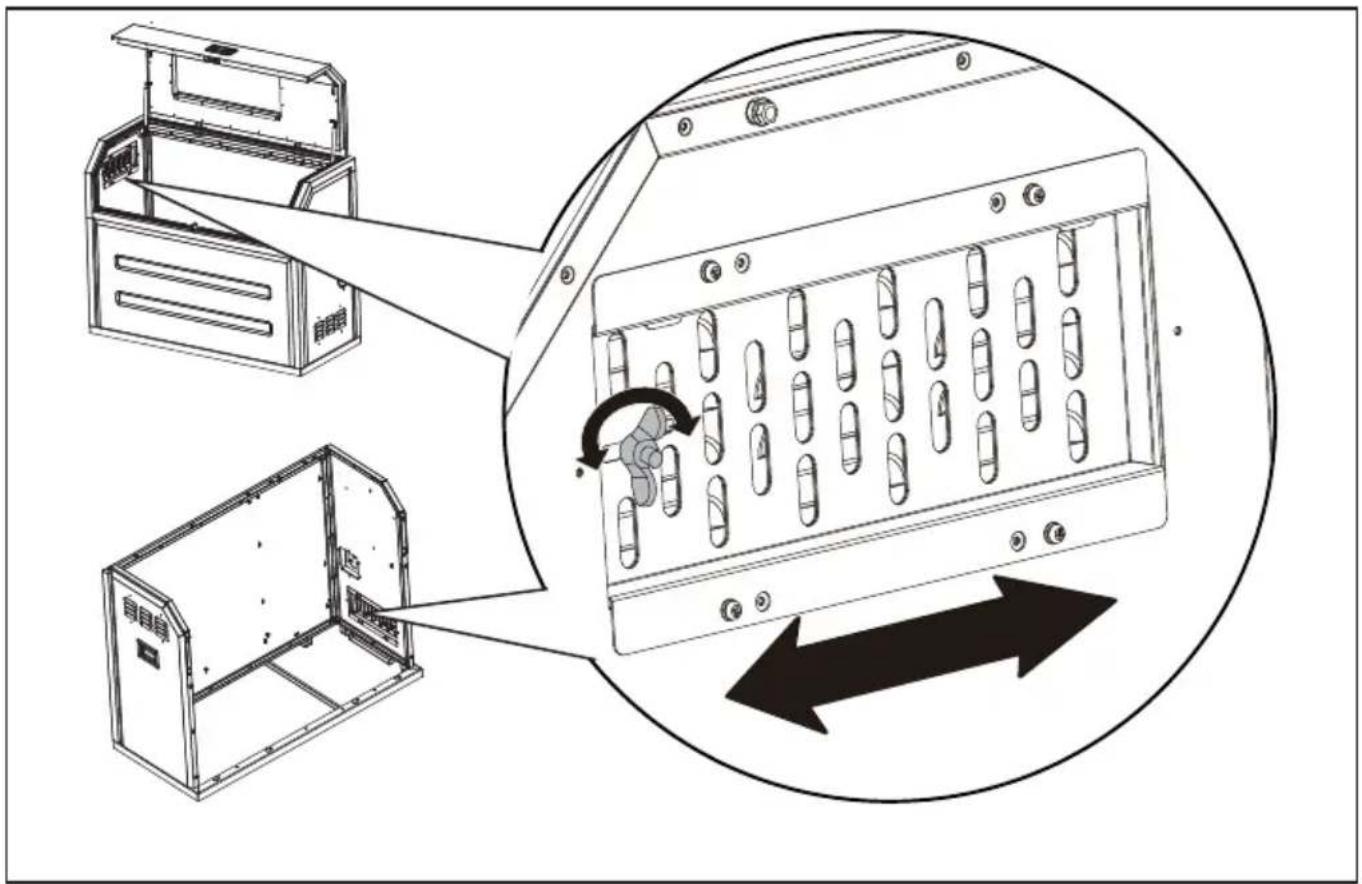

OTWÓRZ/ZAMKNIJ WYWIETRZNIK

Otwórz wywietrznik, gdy temperatura jest zbyt wysoka.

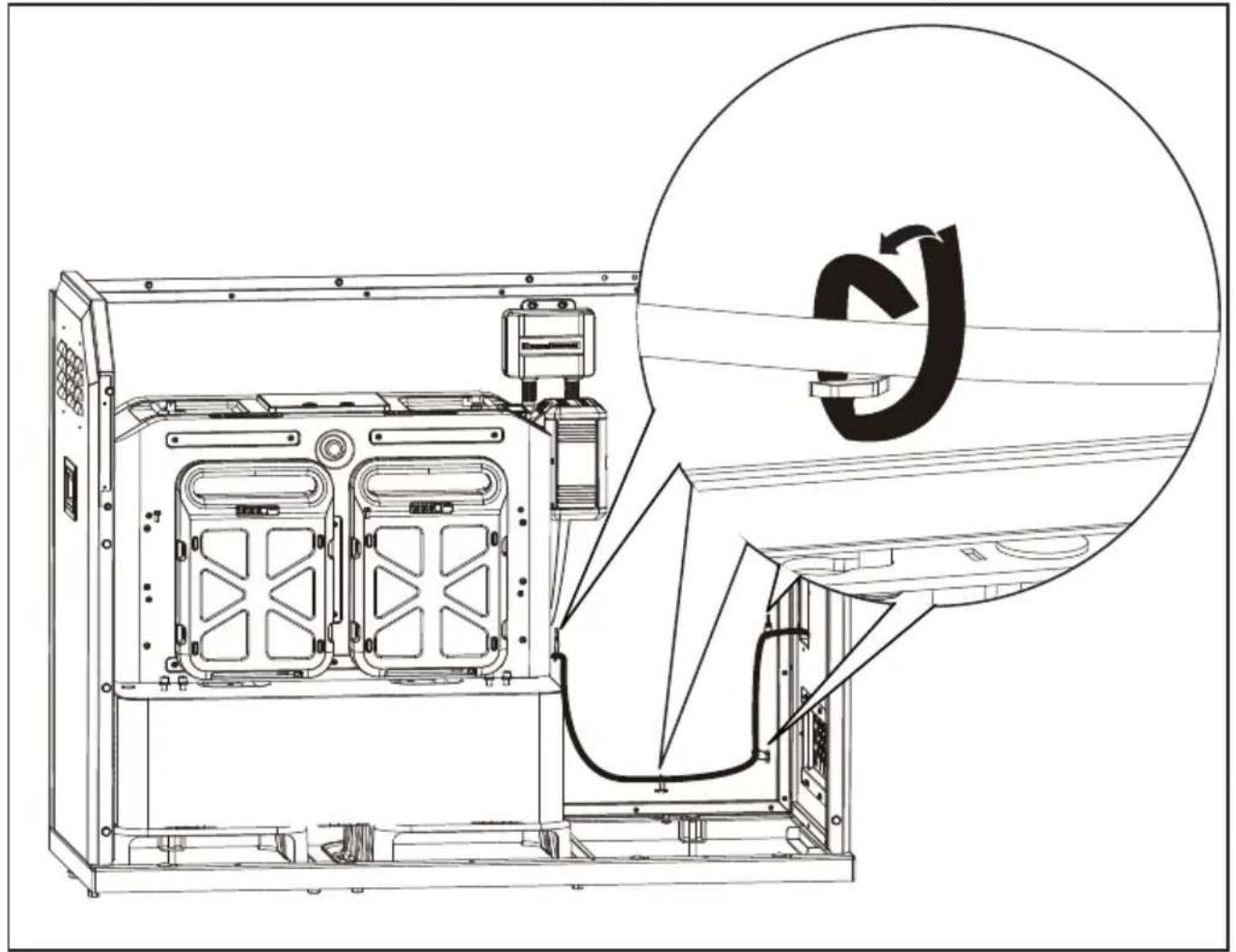

Zabezpiecz kable za pomocą opasek kablowych

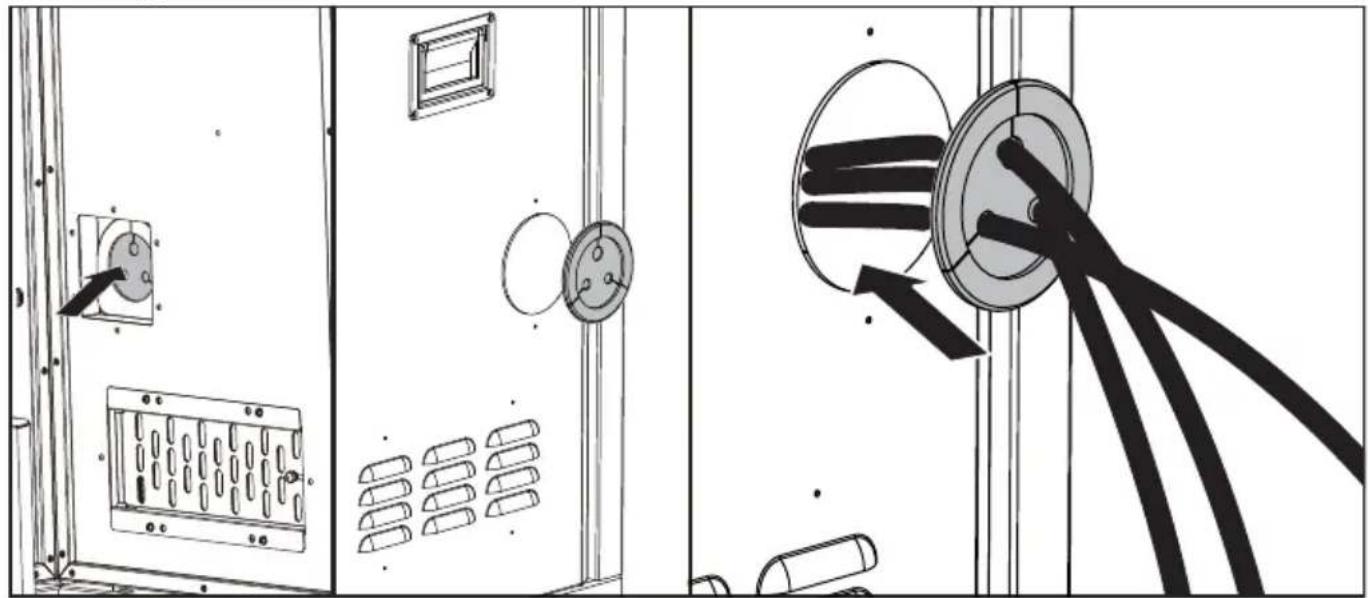

Wyciągnij kable z szafy przez otwór kablowy

CyberTank CyberPack Urządzenie do zarządzania zasilaniem AC Ładowarka Zestaw rozgrzewający CyberTank

MONTAŻ I OBSŁUGA

	KAC929 KAC929.X**
Rozmiar	1270 mm (długość) x 550 mm (szerokość) x 1000 mm (wysokość)
Waga 96 kg
Zalecany CyberTank KAC875E/KAC877E/KAC880E

** X = 1-999, A-Z, M1-M9 są tylko dla różnych klientów, nie ma żadnych zmian związanych z bezpieczeństwem między tymi modelami.
