MANUALE UTENTE KAC929.1 KRESS

Assemblaggio e funzionamento....50

Layout generale del CyberCabinet....60

Dati tecnici....61

INTRODUZIONE

Gentile Cliente,

Grazie per aver acquistato questo prodotto Kress Commercial. Ci dedichiamo allo sviluppo di prodotti di alta qualità per soddisfare le vostre esigenze relative alla progettazione dei giardini.

Il marchio Kress è sinonimo di un servizio di prima qualità. Se avete domande o dubbi, per tutta la durata di utilizzo dei prodotti, nel corso degli anni, vi preghiamo di contattare il rivenditore presso il quale avete acquistato il prodotto, o il nostro Servizio clienti per ricevere assistenza.

Siamo sicuri che le piacerà lavorare con il suo prodotto Kress per gli anni a venire.

USO CONFORME ALLE NORME

Il prodotto è destinato a proteggere il CyberTank e i prodotti correlati da intemperie, contatti accidentali e furti

* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

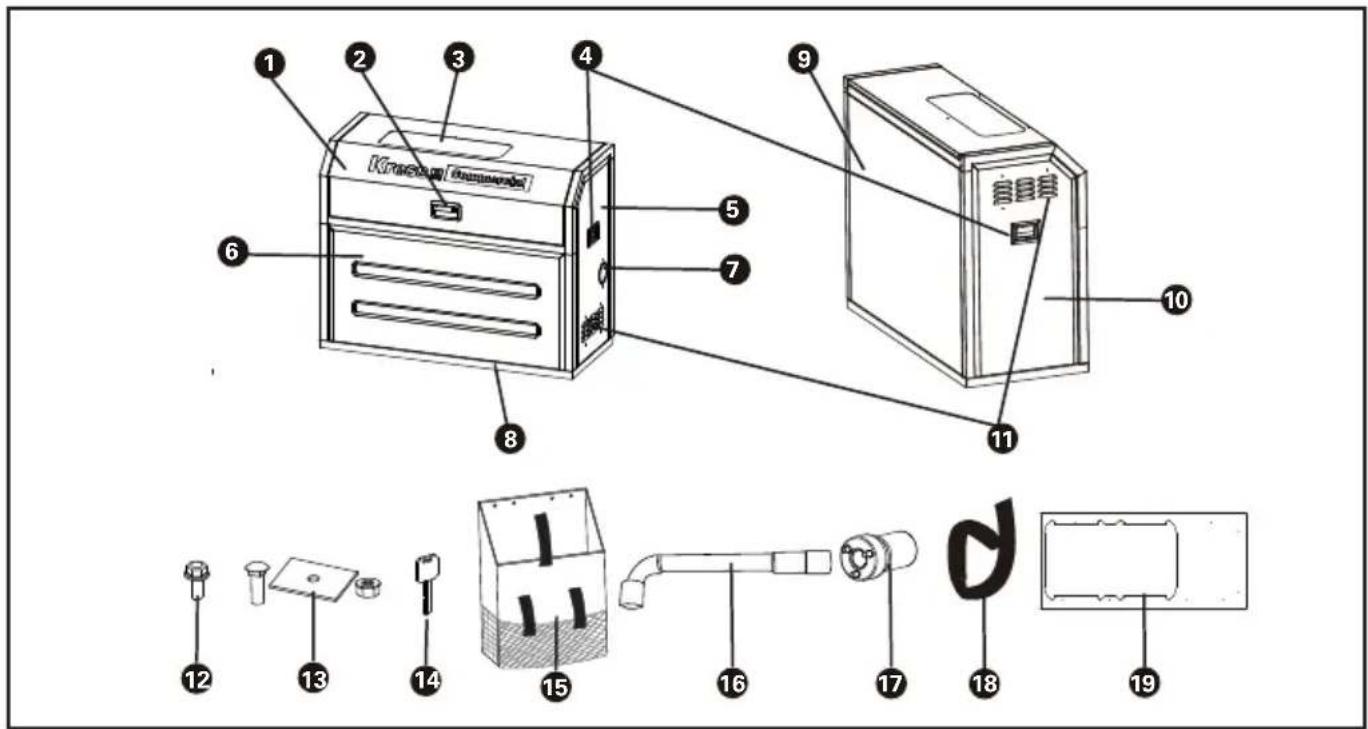

	Descrizione Quantità
12.	Bullone a flangia esagonale (M5x12) (Per fissare i pannelli e il telaio superiore e la porta)	23
13.	Bullone con gambo parzialmente filettatto (3/8-16 x 4")+ rondella + dado (Per fissare il telaio di base)	6
14.	Chiave 2
15.	Borsa 1
16.	Chiave a bussola (Per il montaggio o la rimozione dei bulloni della flangia esagonale)	1
17.	Chiave personalizzata(Per montare o smontare i dadi)	1
18.	Fascetta 7
19.	Contorno di base 1
20.	Kit di riscaldamento CyberTank* 1

AVVERTENZE SULLA SICUREZZA

1. Cerca una superficie piana e solida libera da buche o detriti e posiziona il prodotto in modo sicuro.
2. Durante il maltempo con pioggia o neve, assicurati di tenere la porta chiusa in ogni momento.
3. In condizioni eccessivamente calde e soleggiate, apri sia il ventilatore che la porta per una migliore dissipazione del calore.
4. Non utilizzare il prodotto dopo aver consumato alcol o se ti senti indisposto.
5. Evita di utilizzare questo prodotto durante i temporali o le scariche elettriche.
6. Non utilizzare il prodotto per scopi diversi da quelli previsti.
7. Si consiglia di indossare guanti e scarpe antiscivolo durante l'operazione del prodotto.
8. Ricorda di lavare le mani una volta completato il lavoro.

SIMBOLI

	Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni
	Attenzione alla testa
	Fare attenzione a non schiacciarsi le mani

1

Se il CyberTank è già stato installato nella posizione preferita.

• Rimuovere le protezioni del CyberTank. Se è installata la protezione antipioggia, rimuoverla prima.
• Determinare la posizione di installazione del CyberCabinet in base alla posizione del CyberTank nel pianale del camion o del rimorchio.

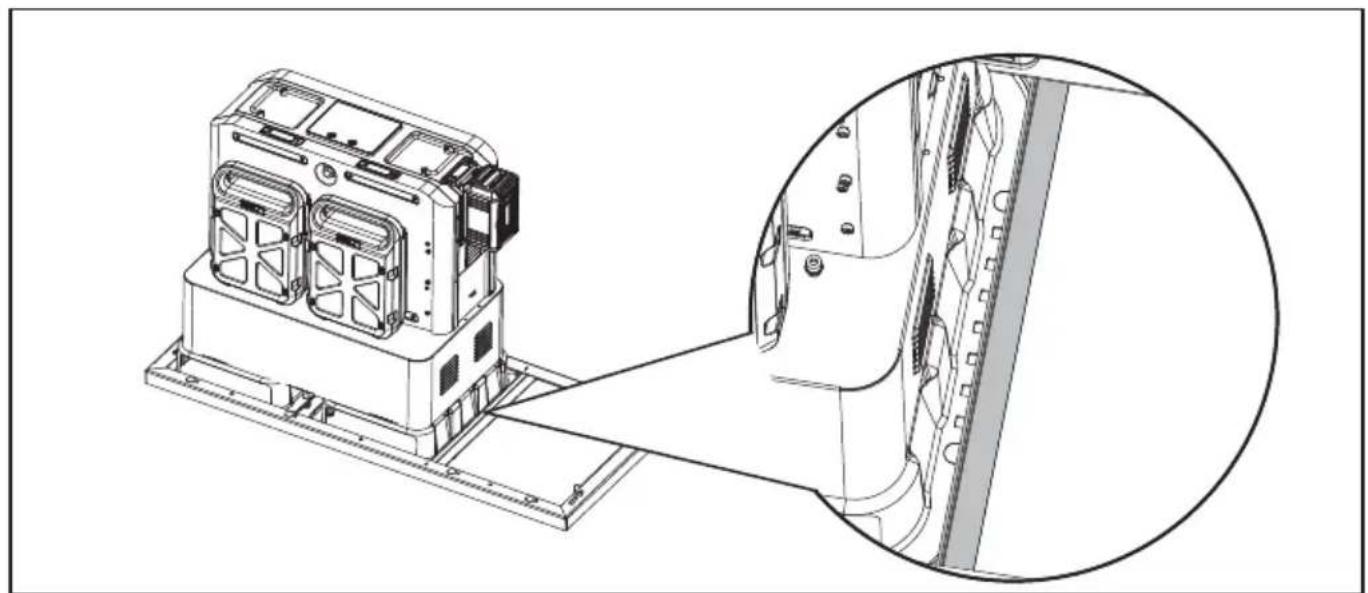

• Posizionare il contorno della base del cabinet all'esterno del proprio CyberTank.

NOTA: La linea 1 e la linea 2 del contorno della base devono adattarsi strettamente ai supporti di montaggio del CyberTank.

NOTA: Si prega di posizionare la base nella direzione corretta. Non confondere il fronte e il retro del contorno della base. Si prega di prestare attenzione alla stampa sul contorno della base.

- Forare i fori di montaggio (13 mm) nel camion o nel rimorchio come mostrato nel contorno della base.

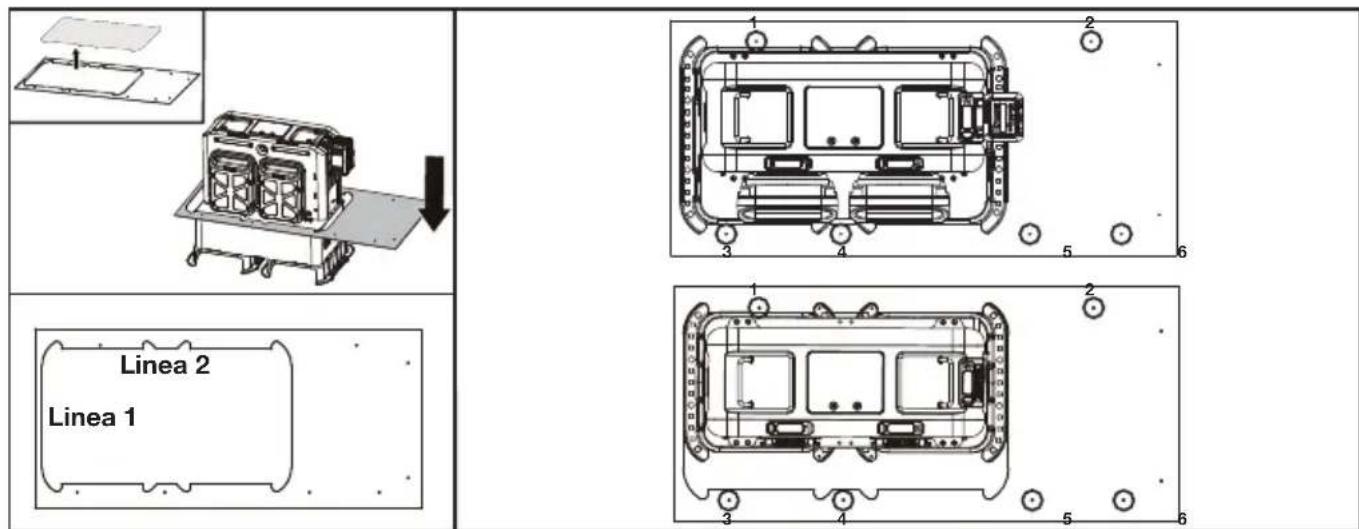

NOTA: Vedere la figura seguente per la posizione di foratura raccomandata dei fori di montaggio. La posizione di foratura raccomandata è solo a titolo di riferimento e può essere regolata in base alla situazione effettiva.

Linea 2 Linea 1

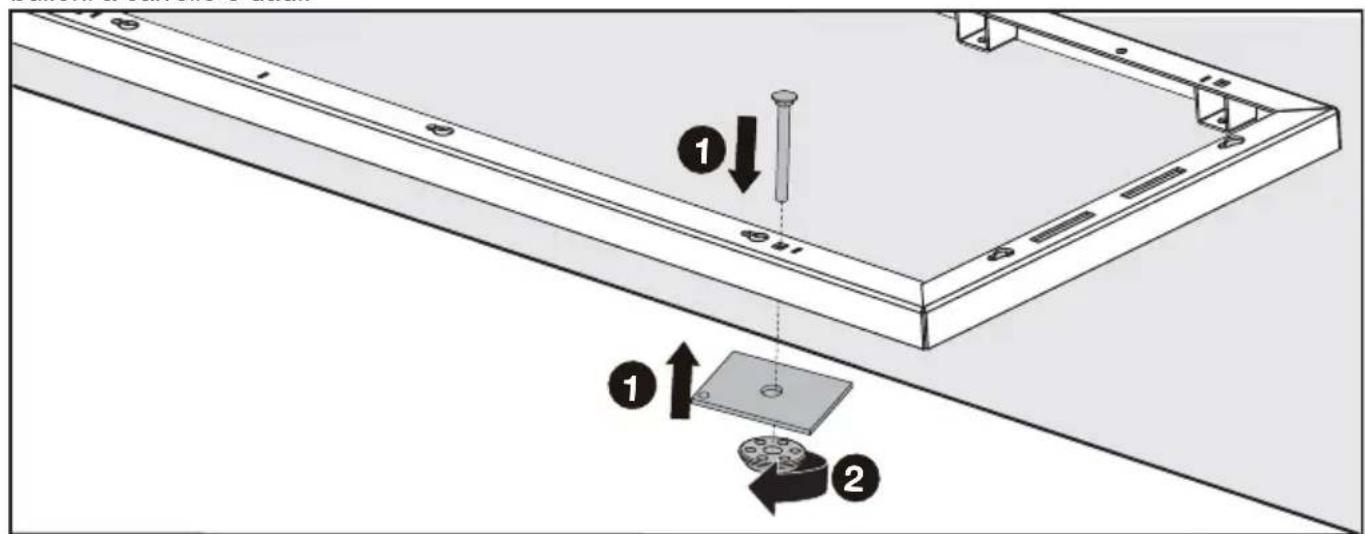

- Posizionare la struttura base in base alla posizione dei fori di montaggio. Fissare la struttura base con bulloni a carrello e dadi.

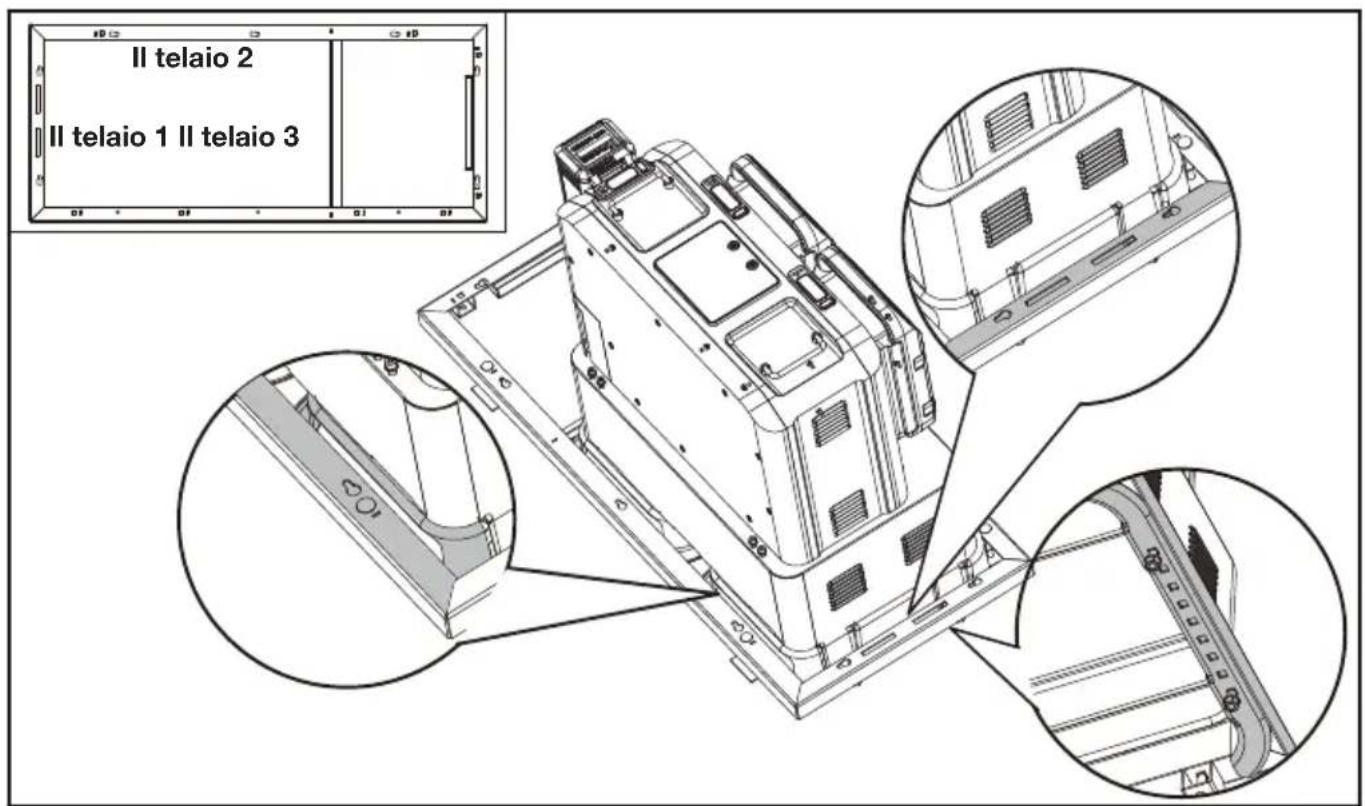

NOTA: Il telaio 1 e il telaio 2 devono adattarsi perfettamente alla staffa di montaggio del CyberTank. (Il telaio di base deve essere sovrapposto alla staffa di montaggio del CyberTank) Deve esserci una certa distanza tra il telaio 3 e il CyberTank.

II telaio 2 II telaio 1 II telaio 3

Se il CyberTank NON è stato installato

- Leggere la guida all'installazione del CyberTank

- Installare il CyberTank.

NOTA: Non montare le protezioni di CyberTank. Per informazioni dettagliate sull'installazione del CyberTank, consultare la relativa guida all'installazione.

- Determinare la posizione di installazione del CyberCabinet in base alla posizione del CyberTank nel pianale del camion o del rimorchio.

- Posizionare il contorno della base del cabinet all'esterno del proprio CyberTank.

NOTA: La linea 1 e la linea 2 del contorno della base devono adattarsi strettamente ai supporti di montaggio del CyberTank.

NOTA: Si prega di posizionare la base nella direzione corretta. Non confondere il fronte e il retro del contorno della base.

- Forare i fori di montaggio (13 mm) nel camion o nel rimorchio come mostrato nel contorno della base.

Assemblare il kit di riscaldamento con il CyberTank (se necessario).

Quando il CyberTank è collegato con il cavo CA ed è troppo freddo per caricare il Cybertank, il kit di riscaldamento inizierà a riscaldarlo finché il CyberTank non tornerà allo stato normale. Il display a LED di CyberTank mostra lo stato di riscaldamento.

Per informazioni dettagliate sul kit di riscaldamento CyberTank, consultare il relativo manuale di istruzioni.

PASSO 3

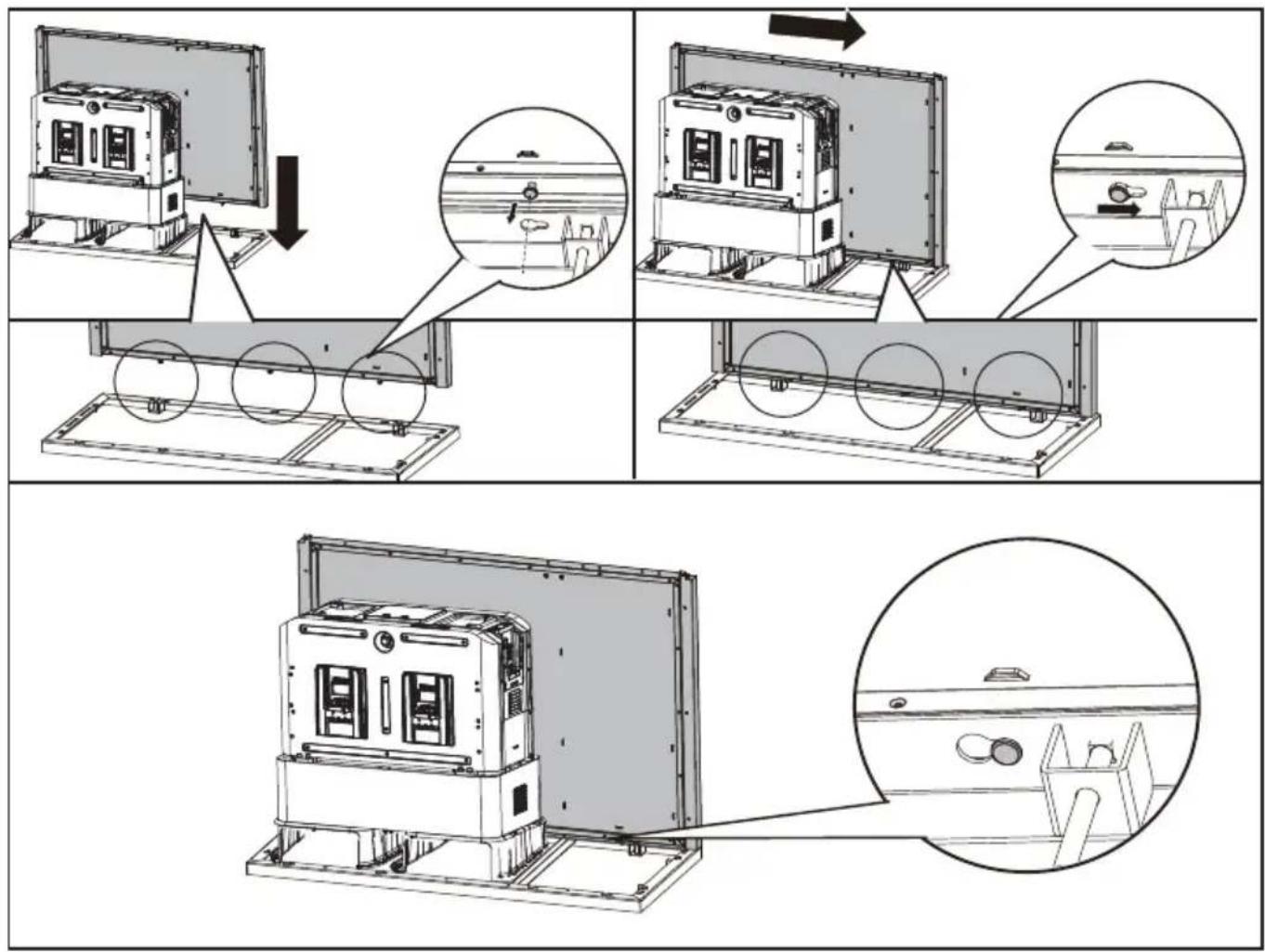

Assemblare il pannello posteriore con il telaio di base.

PASSO 4

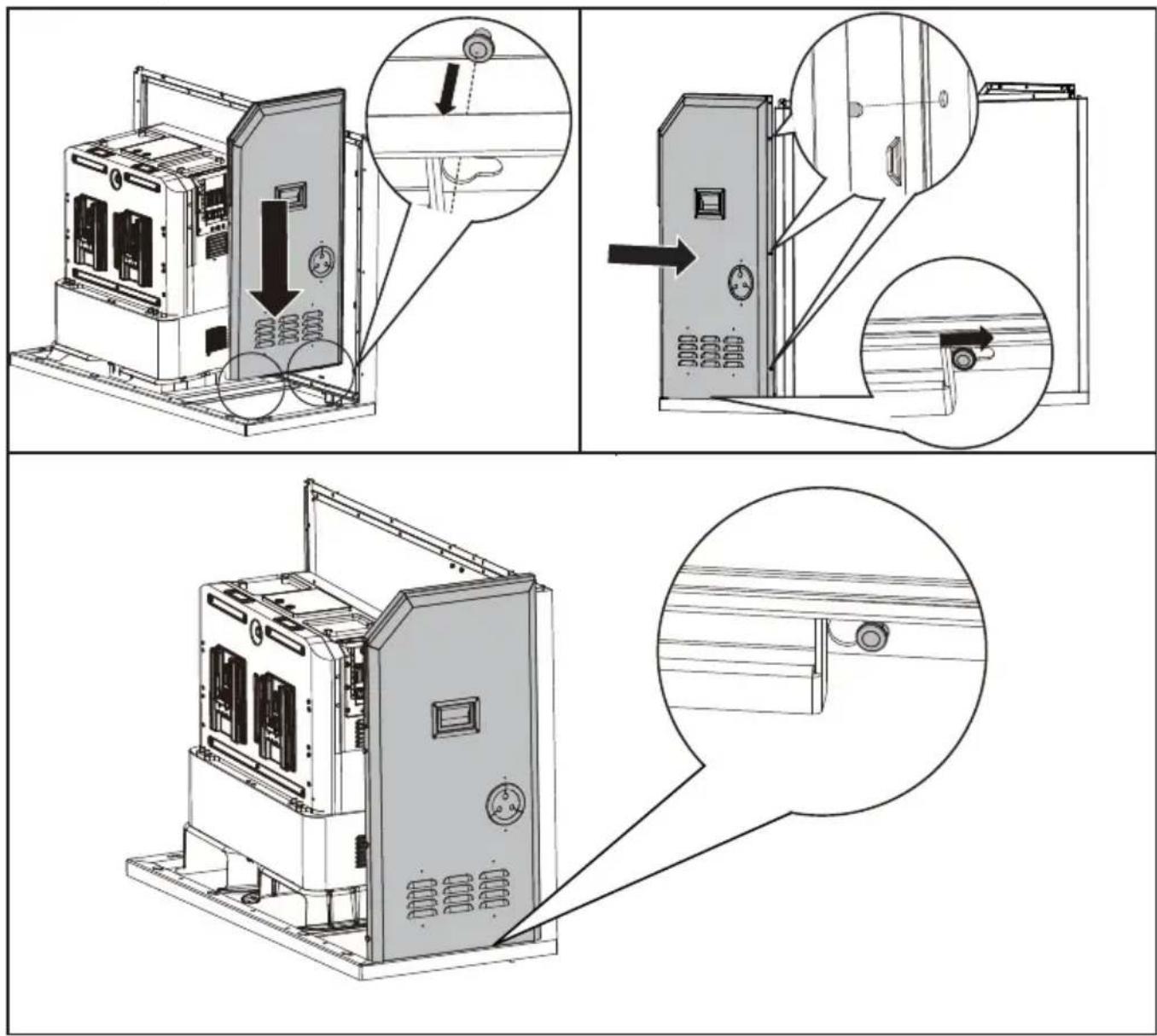

Assemblare il pannello destro.

PASSO 5

Assemblare il pannello sinistro nello stesso modo del pannello destro.

PASSO 6

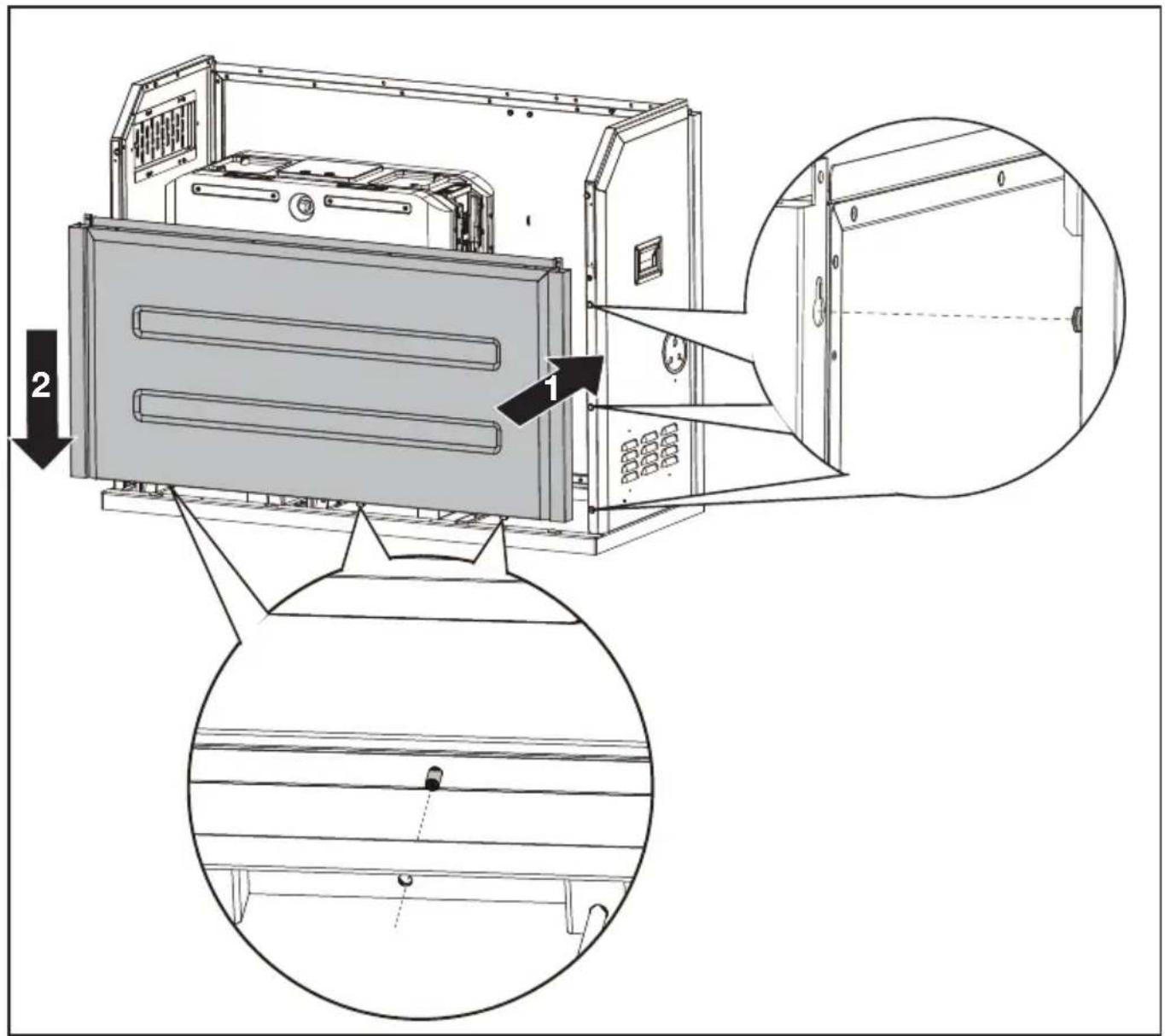

Assemblare il pannello frontale.

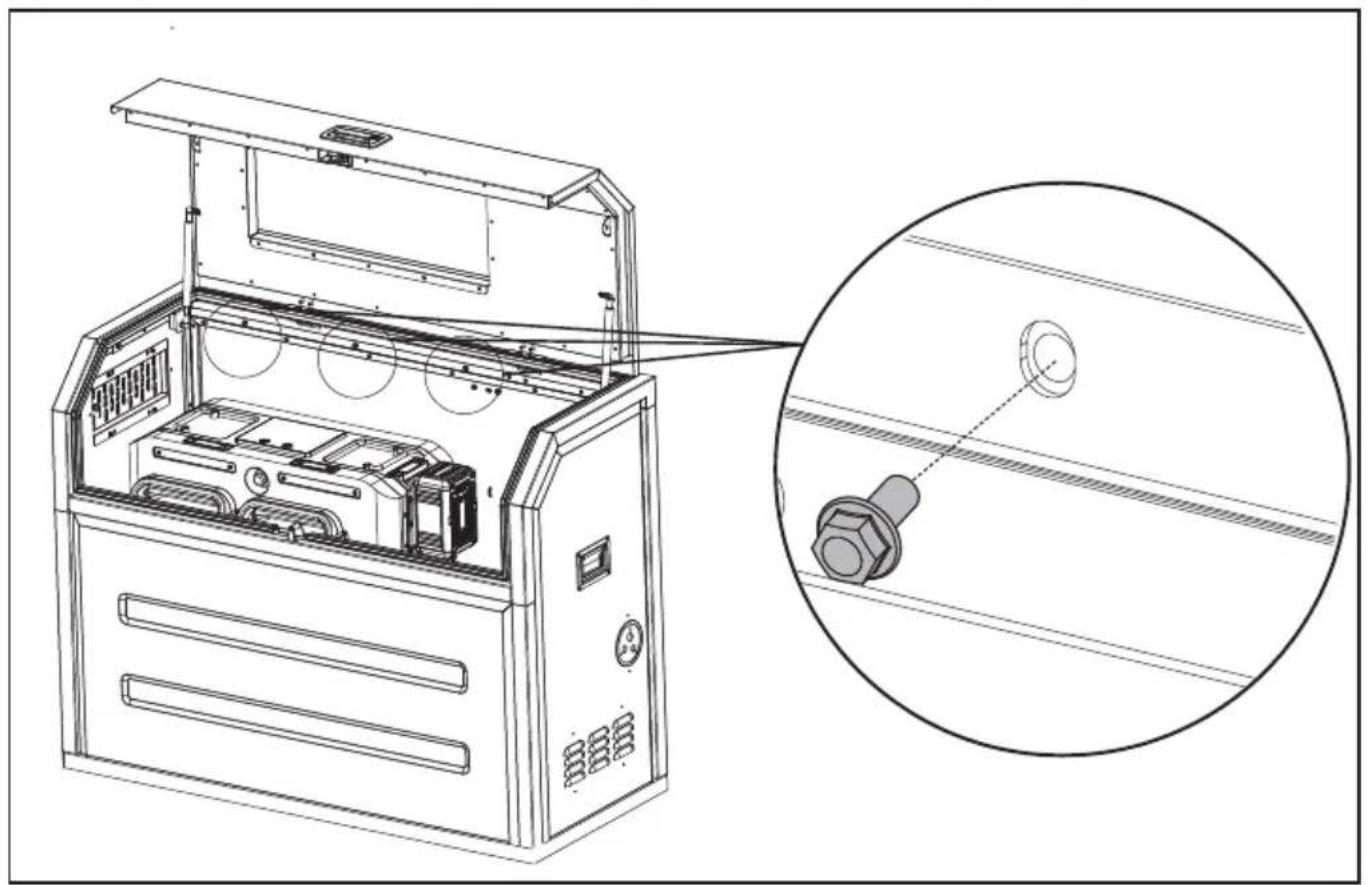

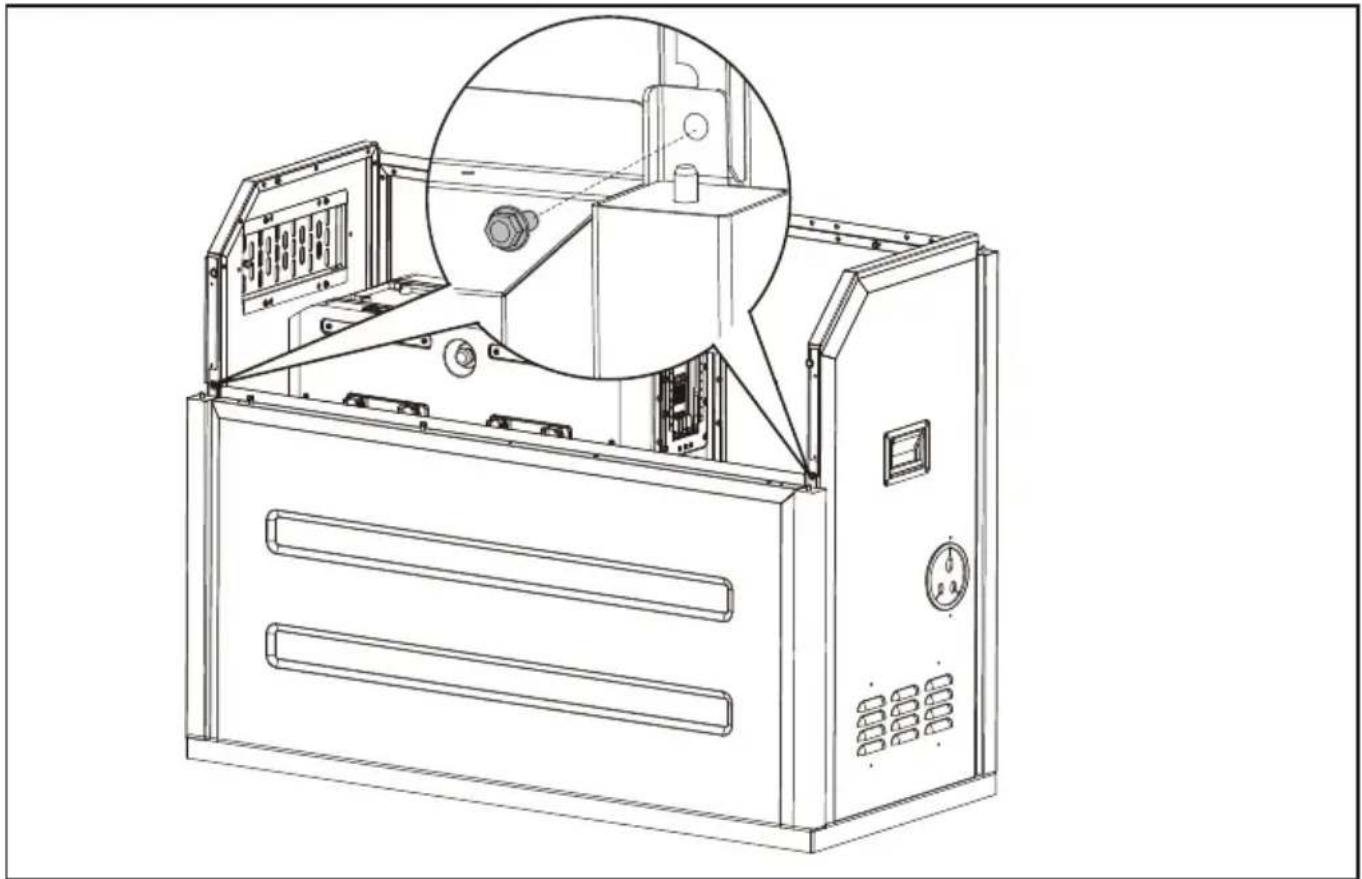

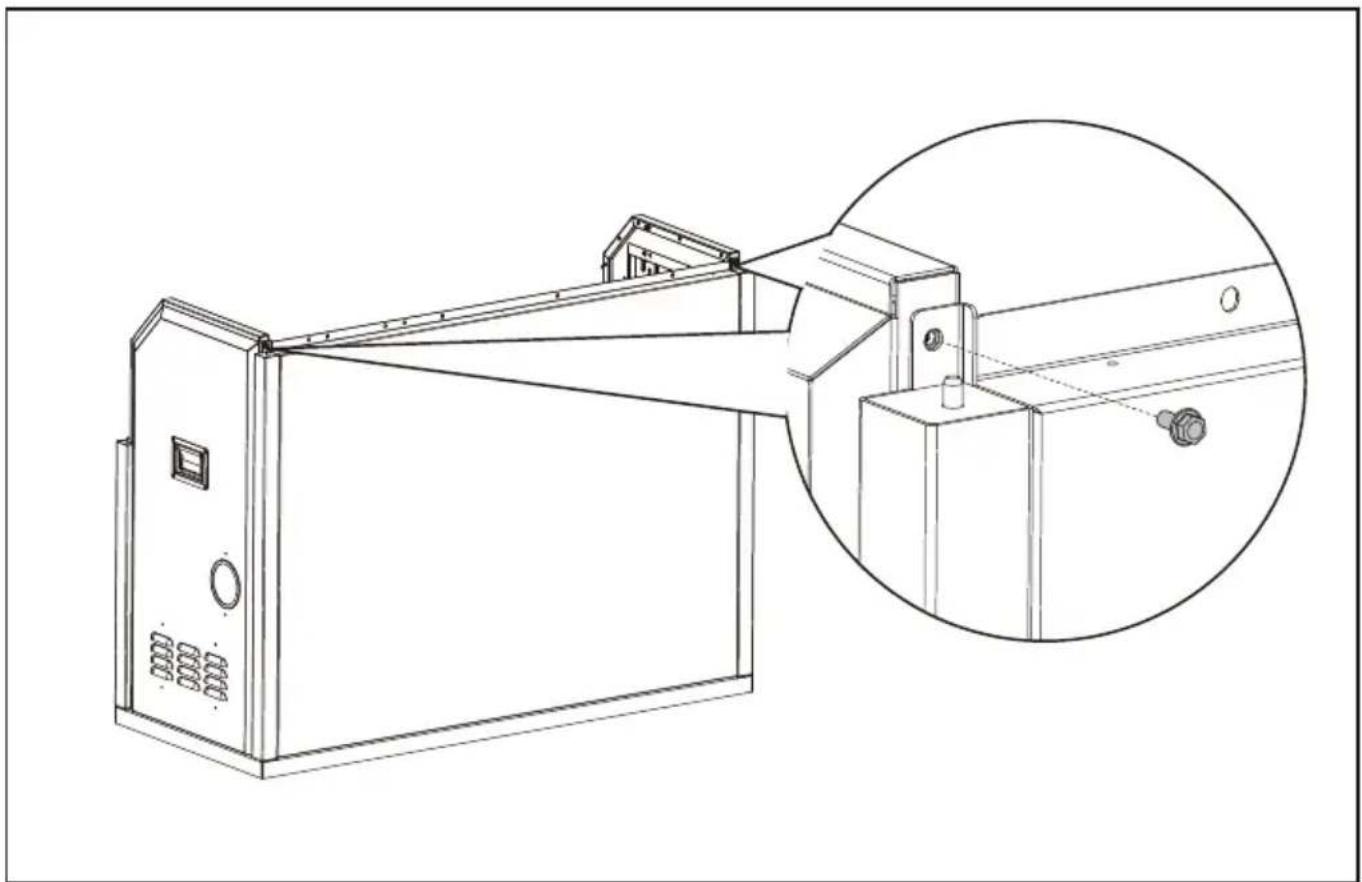

Fissare il pannello destro e il pannello sinistro con i bulloni a flangia esagonale.

Fissare il pannello anteriore con bulloni a flangia esagonale.

Assemblare il telaio superiore e la porta.

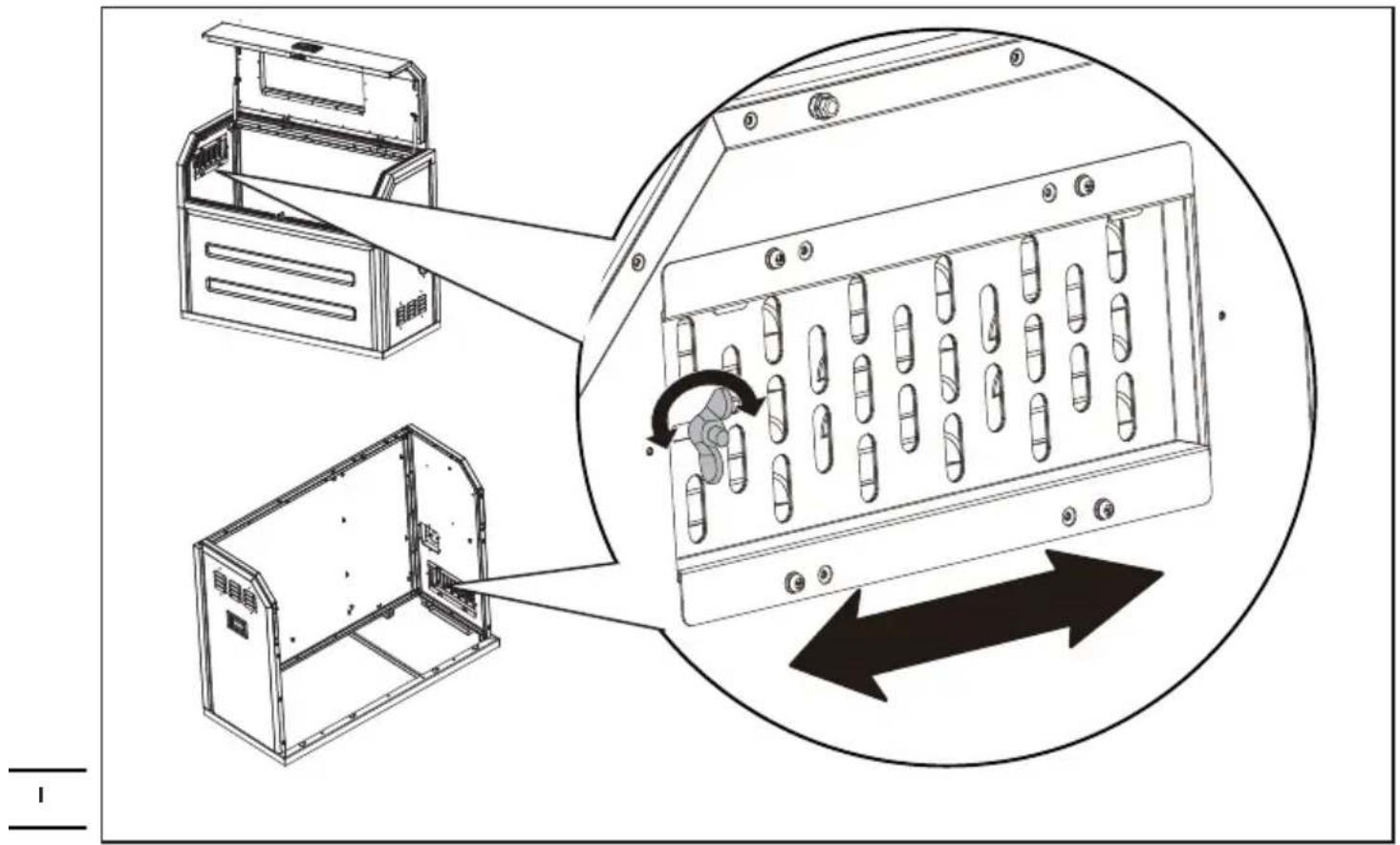

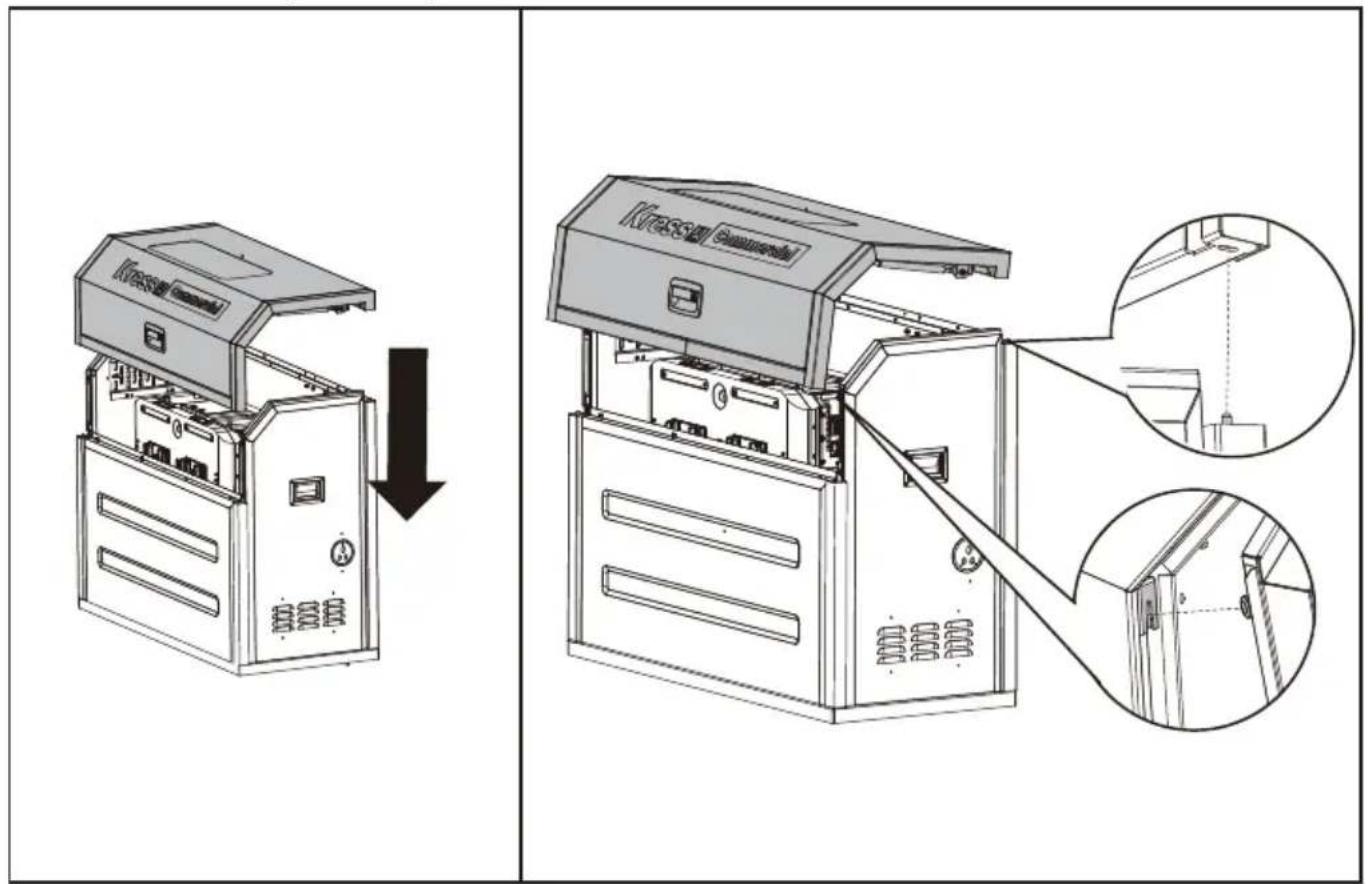

Aprire lo sportello e fissare il telaio superiore e lo sportello con i bulloni a flangia esagonale.

Aprire la presa d'aria quando la temperatura è troppo elevata.

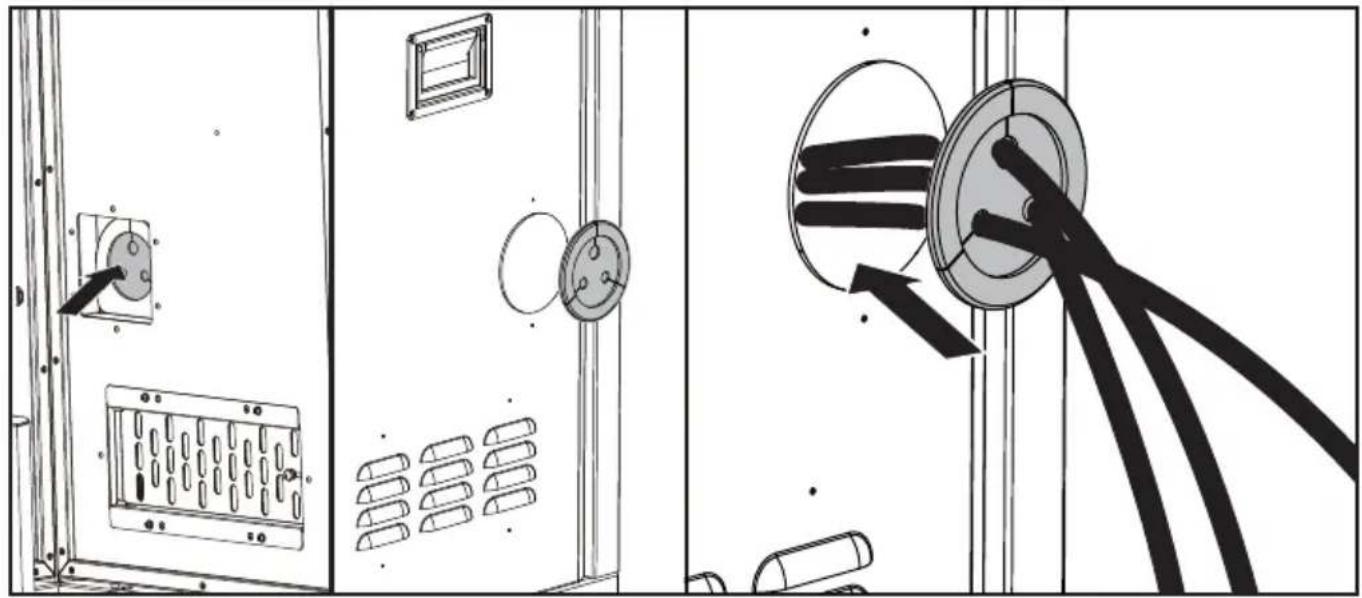

Far uscire i cavi dall'armadio attraverso l'uscita cavi

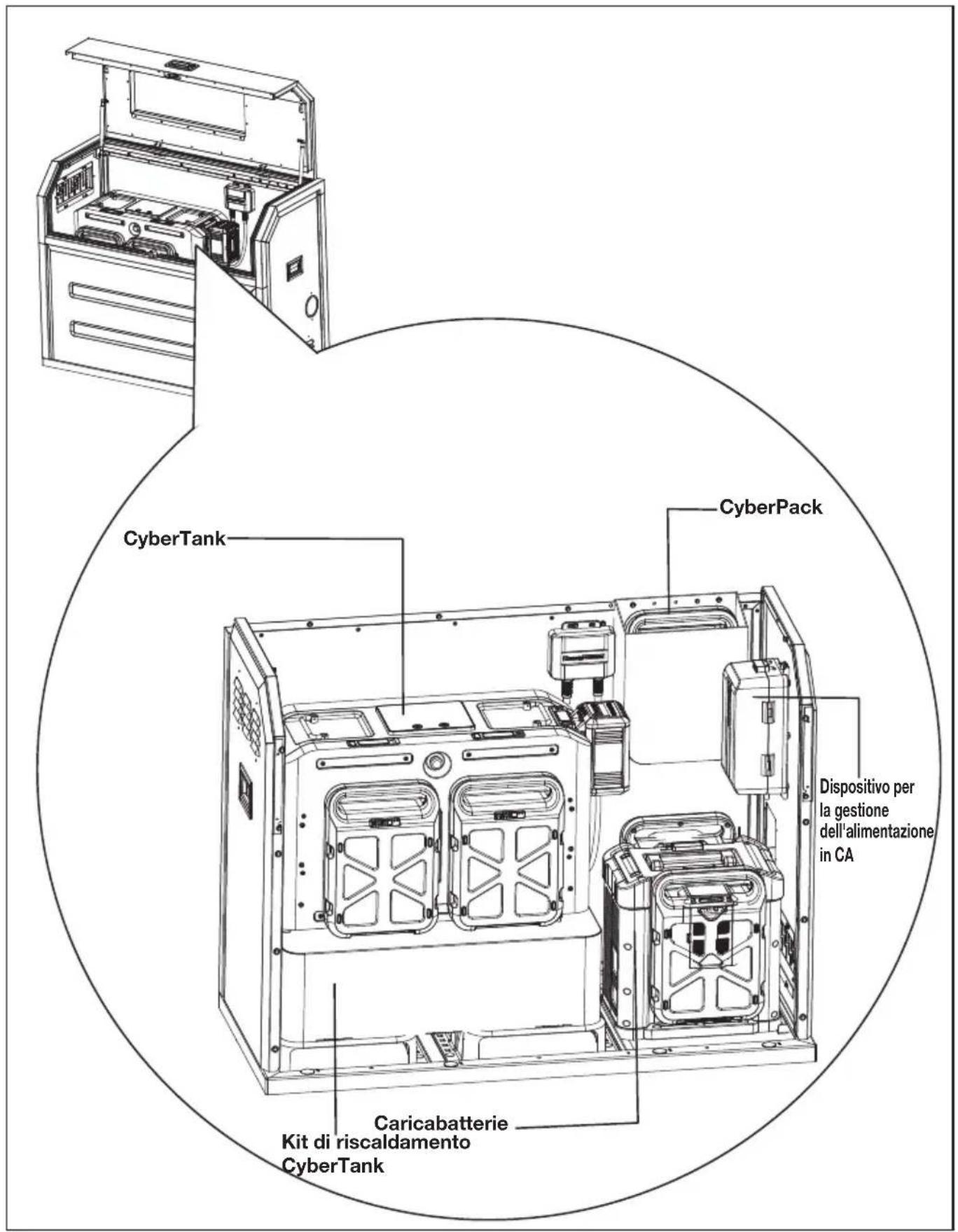

DISPOSIZIONE GENERALE ALL'INTERNO DEL CYBERCABINET

CyberTank CyberPack Dispositivo per la gestione dell'alimentazione in CA Caricabatterie Kit di riscaldamento CyberTank

DATI TECNICI

	KAC929 KAC929.X**
Misura 1270 mm (lunghezza) x 550	mm (larghezza) x 1000 mm (altezza)
Peso	96 kg
CyberTank consigliato KAC875E/KAC877E/KAC880E

** X = 1-999 ,A-Z , M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra questi modelli.
