MANUAL DE USUARIO KAC929.1 KRESS

Montaje y funcionamiento....65

Disposición general dentro del CyberCabinet....75

Datos técnicos....76

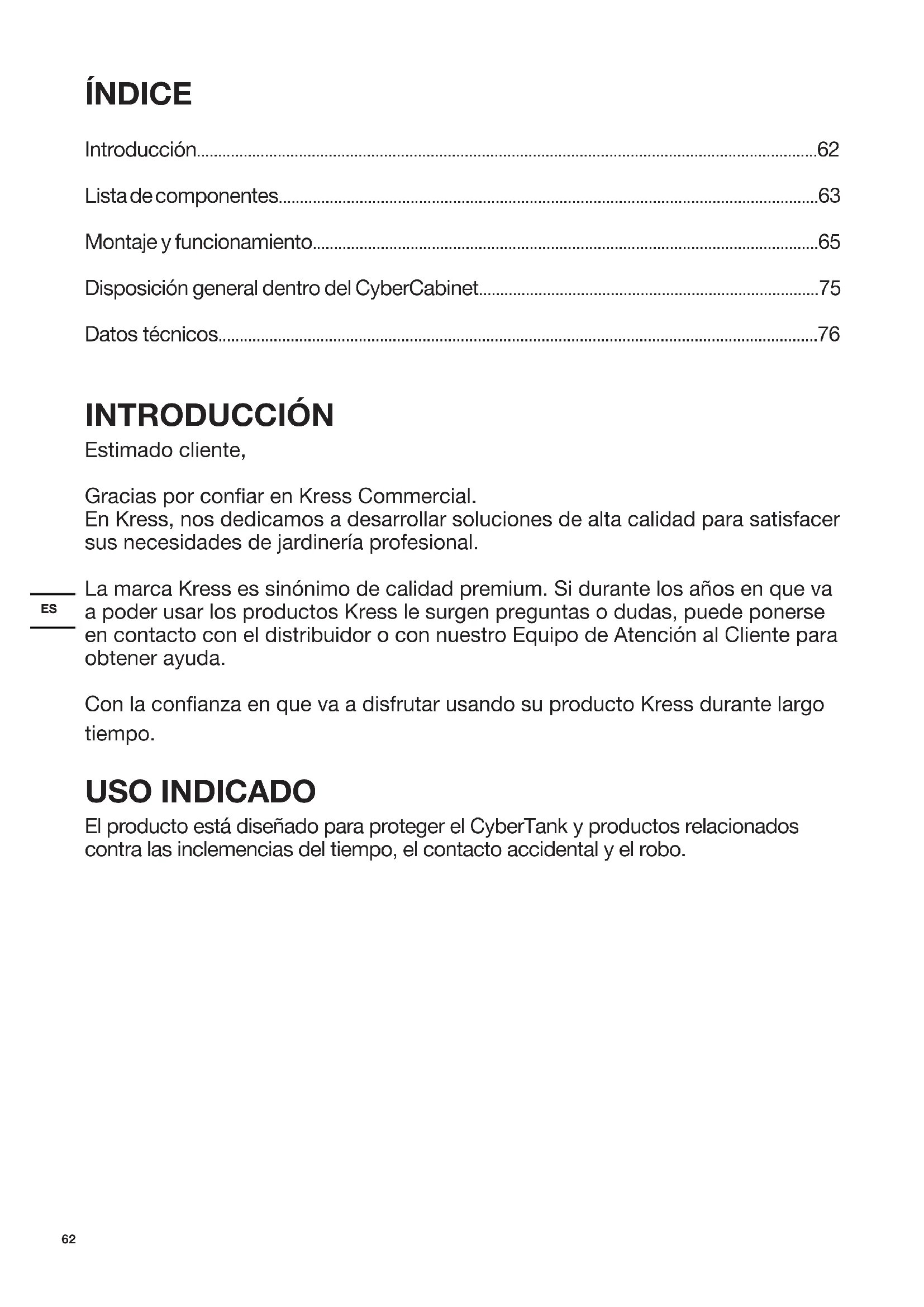

INTRODUCCIÓN

Estimado cliente,

Gracias por confiar en Kress Commercial.

En Kress, nos dedicamos a desarrollar soluciones de alta calidad para satisfacer sus necesidades de jardinería profesional.

La marca Kress es sinónimo de calidad premium. Si durante los años en que va a poder usar los productos Kress le surgen preguntas o dudas, puede ponerse en contacto con el distribuidor o con nuestro Equipo de Atención al Cliente para obtener ayuda.

Con la confianza en que va a disfrutar usando su producto Kress durante largo tiempo.

USO INDICADO

El producto está diseñado para proteger el CyberTank y productos relacionados contra las inclemencias del tiempo, el contacto accidental y el robo.

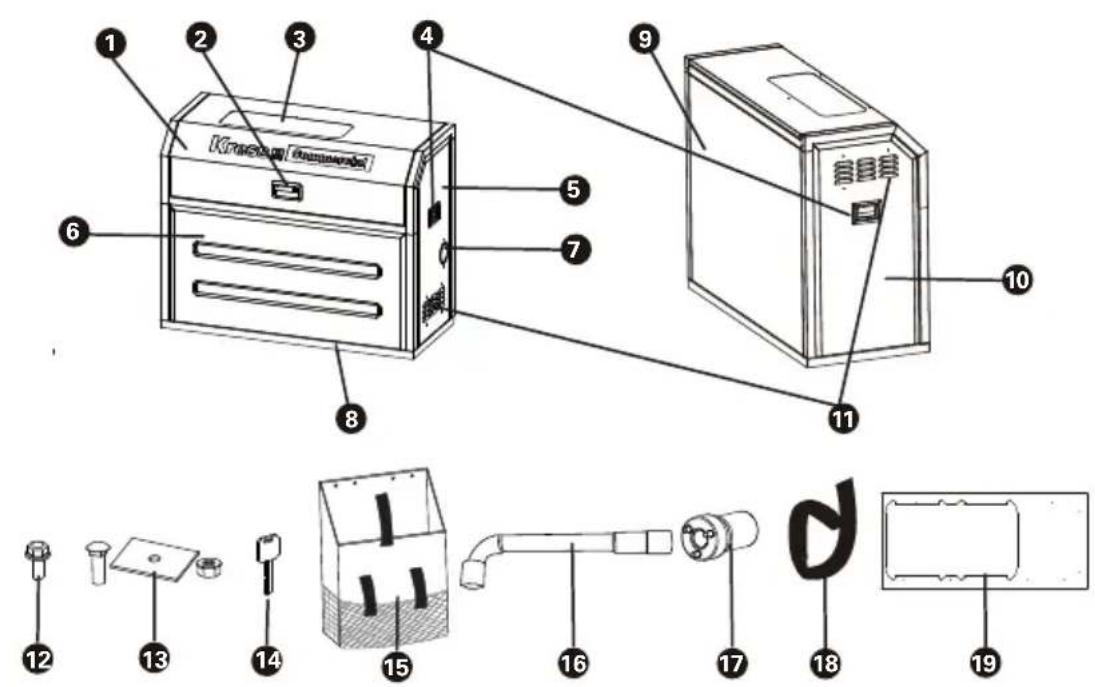

LISTA DE COMPONENTES

1.	MARCO SUPERIOR Y PUERTA
2.	CIERRE DEL PANEL
3.	VENTANA DE OBSERVACIÓN
4.	ASAS LATERALES
5.	PANEL DERECHO
6.	PANEL FRONTAL
7.	SALIDA DE CABLE
8.	MARCO DE LA BASE
9.	PANEL TRASERO
10.	PANEL IZQUIERDO
11.	RESPIRADERO DE AIRE AJUSTABLE

LISTA DE ACCESORIOS

* Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

	Descripción Cantidad
12.	Perno hexagonal con brida (M5x12)(Para asegurar los paneles y el marco superior y la puerta)	23
13.	Pernos de carro (3/8-16 x 4") + separador+ tuerca(Para asegurar el marco de la base)	6
14.	Llave 2
15.	Bolsa 1
16.	Llave de vaso(Para montar o desmontar los tornillos hexagonales con reborde)	1
17.	Llave personalizada(Para montar o desmontar las tuercas)	1
18.	Abrazadera de cable 7
19.	Contorno de base 1
20.	Kit de calentamiento del CyberTank* 1

ADVERTENCIAS DE SEGURIDAD

1. Busque una superficie plana y sólida libre de baches o escombros y coloque el producto de manera segura sobre ella.
2. Durante condiciones climáticas lluviosas o nevadas, asegúrese de mantener la puerta cerrada en todo momento.
3. En condiciones excesivamente calurosas y soleadas, abra tanto la ventilación como la puerta para una mejor disipación del calor.
4. No use el producto después de consumir alcohol o si se siente mal.
5. Evite usar este producto durante tormentas eléctricas o relámpagos.
6. No utilice el producto para fines distintos a los previstos.
7. Se recomienda usar guantes y zapatos antideslizantes al operar este producto.
8. Recuerde lavarse las manos una vez completado todo el trabajo.

SÍMBOLOS

	Para reducir el riesgo de lesión, lea el manual de instrucciones
	Cuidado con la cabeza
	Cuidado de no pellizcarte las manos

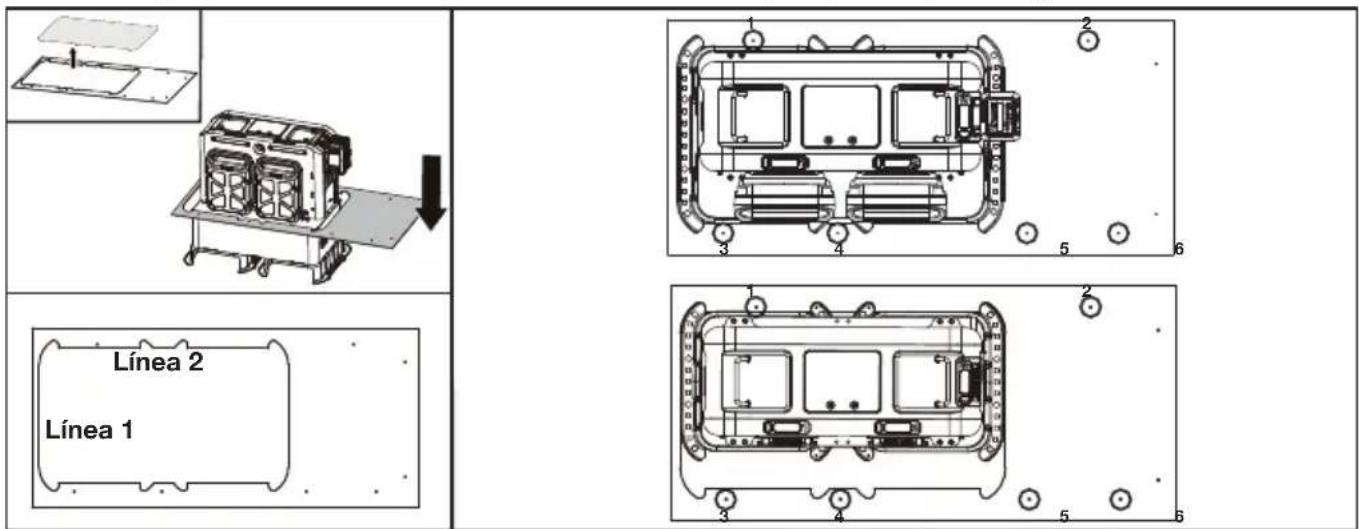

- INSTALACIÓN DE SU CYBERCABINET PASO 1

Si su CyberTank ya ha sido instalado en la ubicación preferida:

- Retire los protectores de seguridad del CyberTank. Si la cubierta de protección contra la lluvia está instalada, retírela primero.

- Determine la posición de instalación del CyberCabinet en función de la ubicación de su CyberTank ya sea en la caja de su camioneta o en el remolque.

- Coloque el contorno de la base del gabinete en el exterior de su CyberTank.

NOTA: La línea 1 y la línea 2 del contorno de la base deben ajustarse estrechamente a los soportes de montaje de CyberTank.

NOTA: Coloque la base en la dirección correcta. No confunda la parte delantera y trasera del contorno de la base. Por favor, preste atención a la impresión en el contorno de la base.

- Taladre los agujeros de montaje (13 mm) en el camión o remolque según se muestra en el contorno de la base.

NOTA: Vea la siguiente figura para la posición de perforación recomendada de los agujeros de montaje. La posición de perforación recomendada es solo de referencia y se puede ajustar según la situación real.

Línea 2 Línea 1

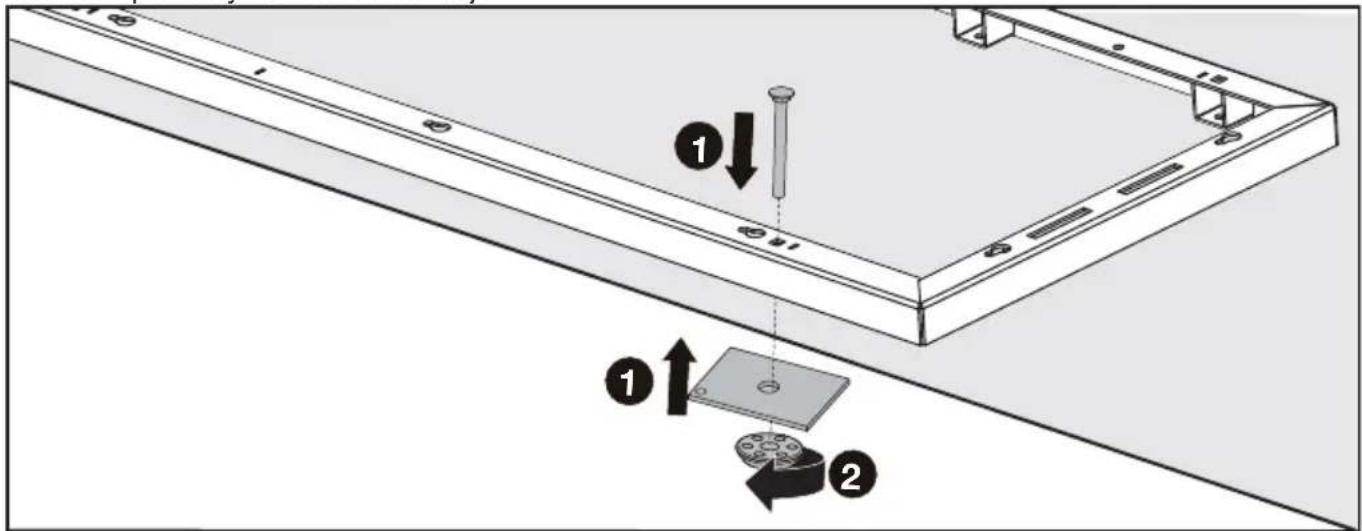

- Coloque el marco de la base de acuerdo a la posición de los agujeros de montaje. Fije el marco de la base con pernos y tuercas de carruaje.

Si su CyberTank NO ha sido instalado:

- Lea la guía de instalación del CyberTank.

- Instale el CyberTank.

NOTA: No monte las protectores de seguridad de CyberTank. Para obtener información detallada sobre la instalación del CyberTank, consulte la guía de instalación del CyberTank.

- Determine la posición de instalación del CyberCabinet en función de la ubicación de su CyberTank ya sea en la caja de su camioneta o en el remolque.

- Coloque el contorno de la base del gabinete en el exterior de su CyberTank.

NOTA: La línea 1 y la línea 2 del contorno de la base deben ajustarse estrechamente a los soportes de montaje de CyberTank.

NOTA: Coloque la base en la dirección correcta. No confunda la parte delantera y trasera del contorno de la base.

- Taladre los agujeros de montaje (13 mm) en el camión o remolque según se muestra en el contorno de la base.

NOTA: Consulte las figuras anteriores para conocer la posición de los agujeros recomendados para el montaje.

- Coloque el marco de la base en la posición mostrada en la figura anterior. Fije el marco de la base con pernos y tuercas.

PASO 2

Ensamble el kit de calentamiento con el CyberTank (si es necesario).

Cuando el CyberTank está conectado con el cable de CA y hace demasiado frío para que se cargue el Cybertank, el kit de calentamiento se encenderá para calentarlo hasta que el CyberTank vuelva a su estado normal. La pantalla LED del CyberTank mostrará el estado de calentamiento.

Para obtener información detallada sobre el kit de calentamiento CyberTank, consulte el manual de instrucciones del kit de calentamiento CyberTank.

PASO 3

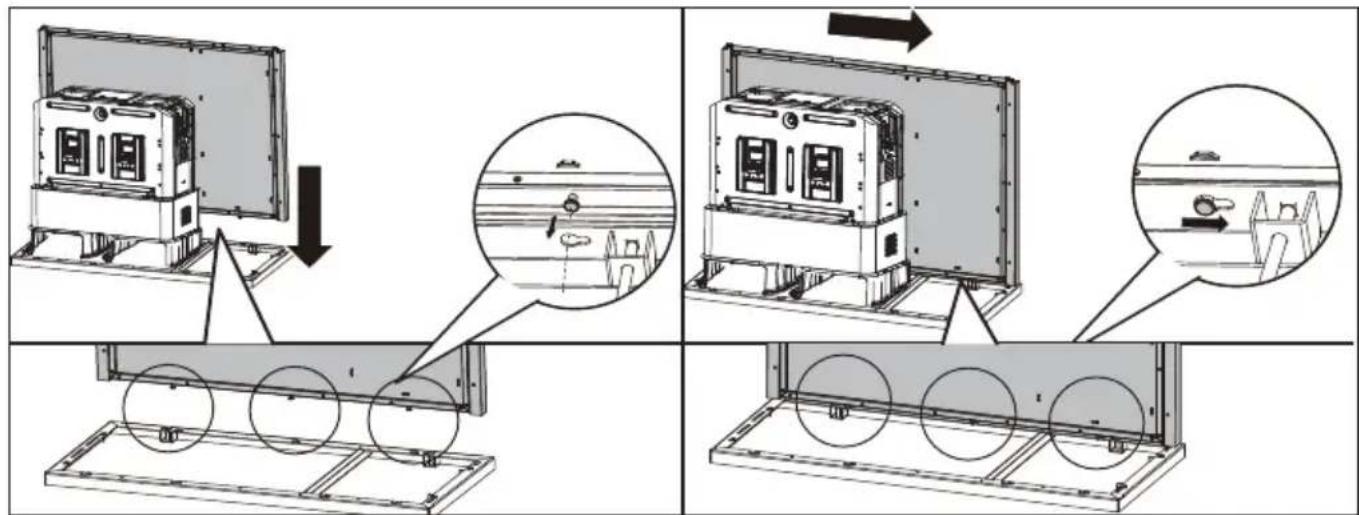

Ensamble el panel trasero con el marco de la base.

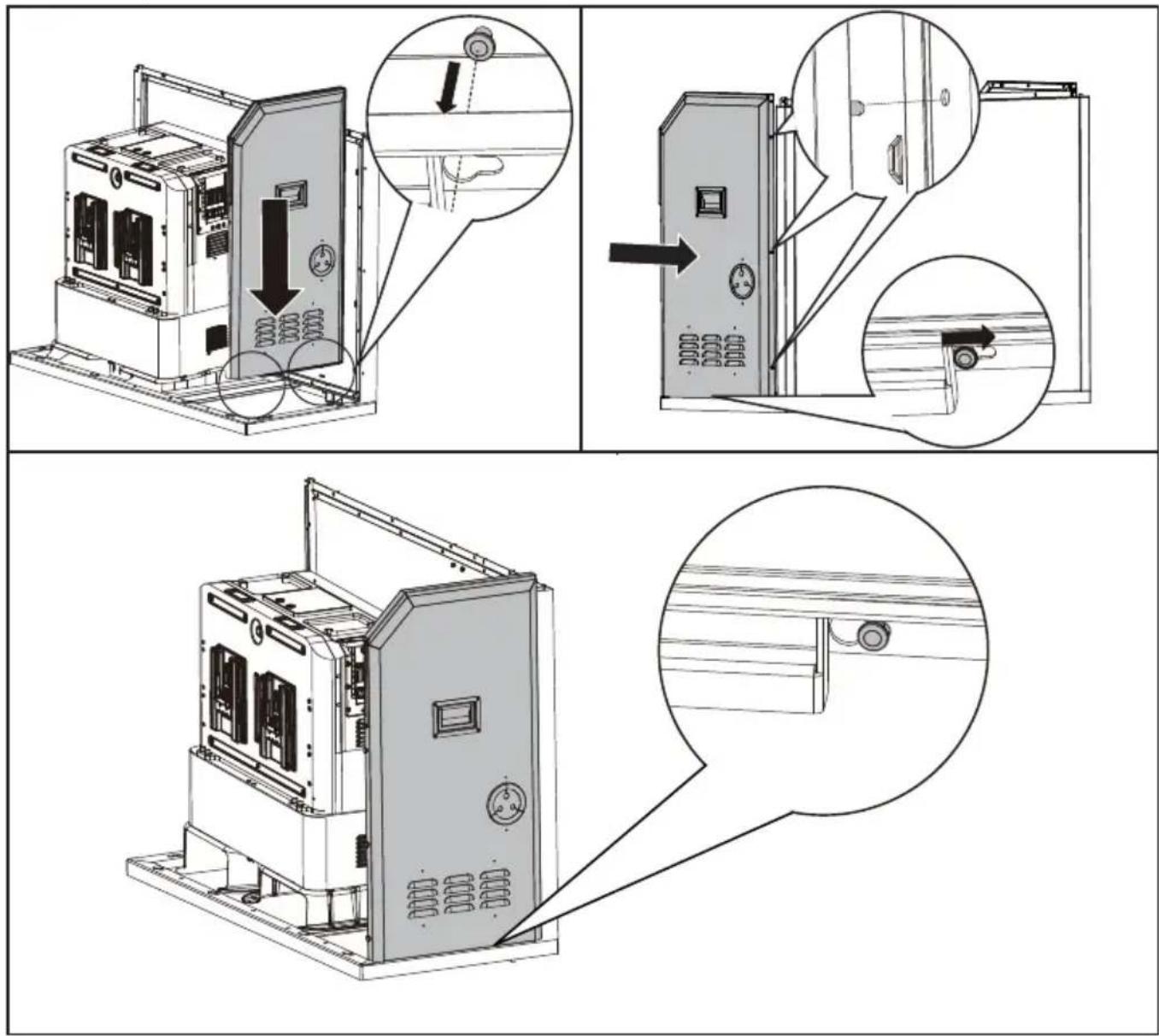

Ensamble el panel derecho.

PASO 5

Ensamble el panel izquierdo de la misma manera que el panel derecho.

PASO 6

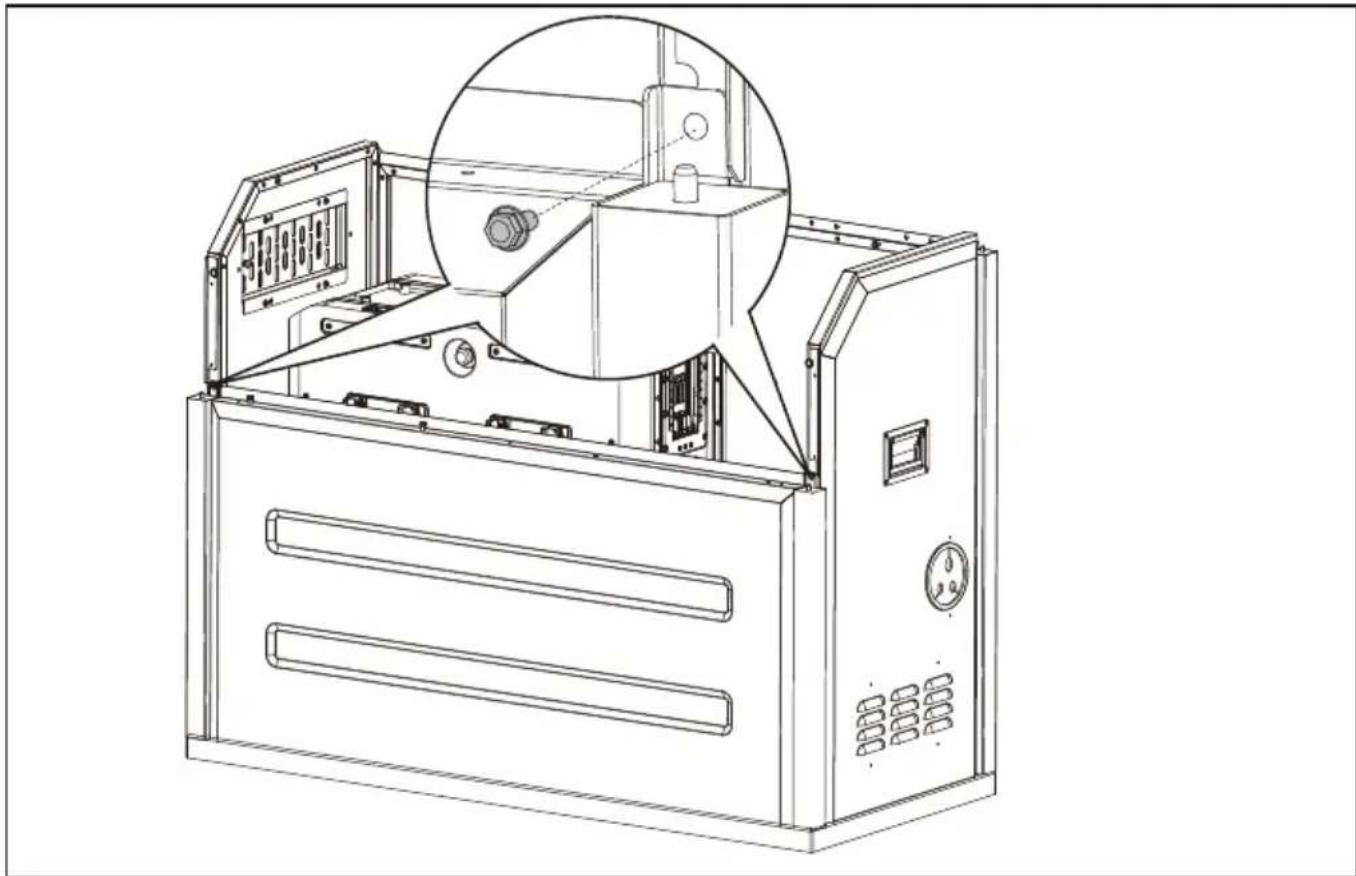

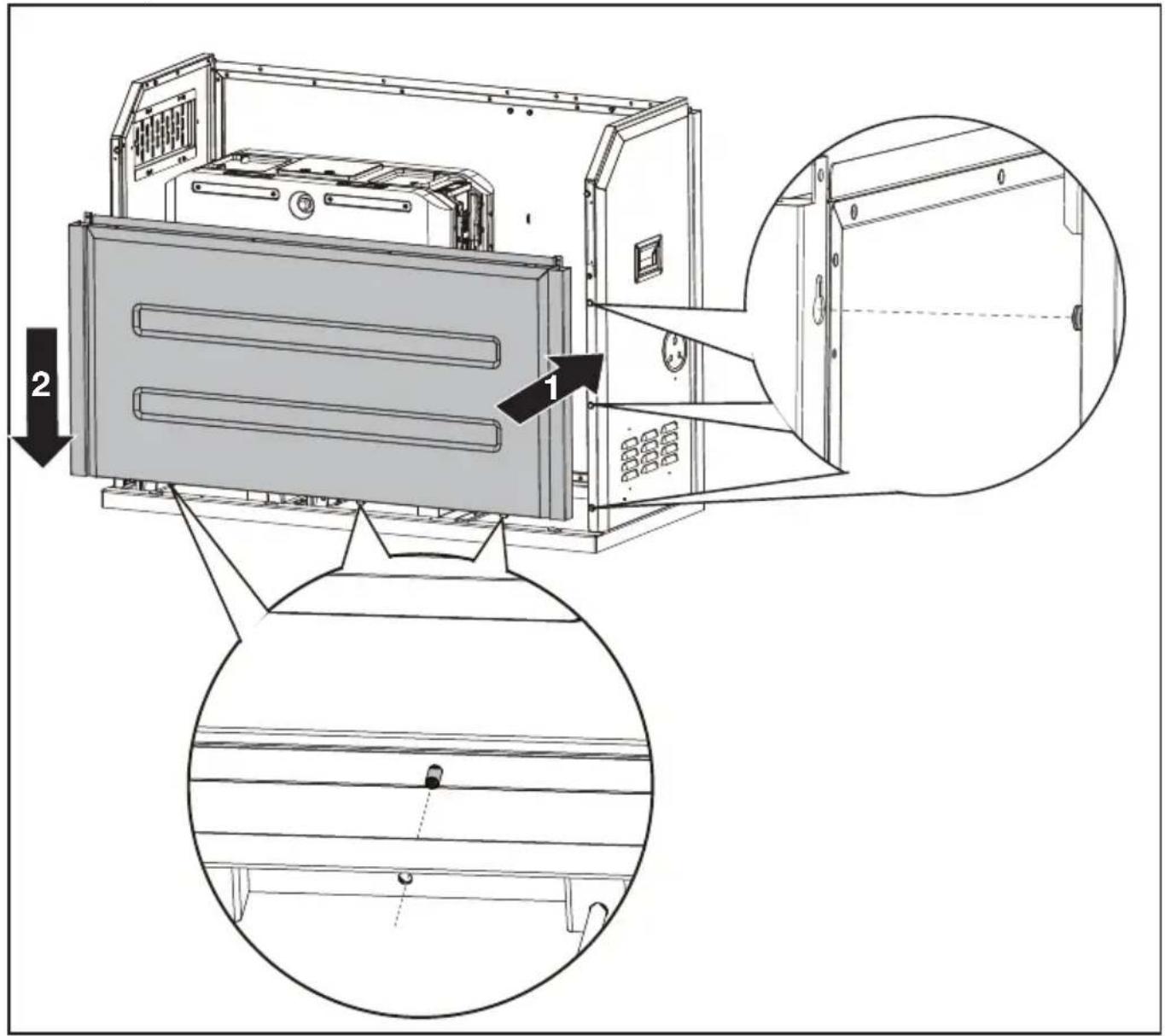

Ensamble el panel frontal.

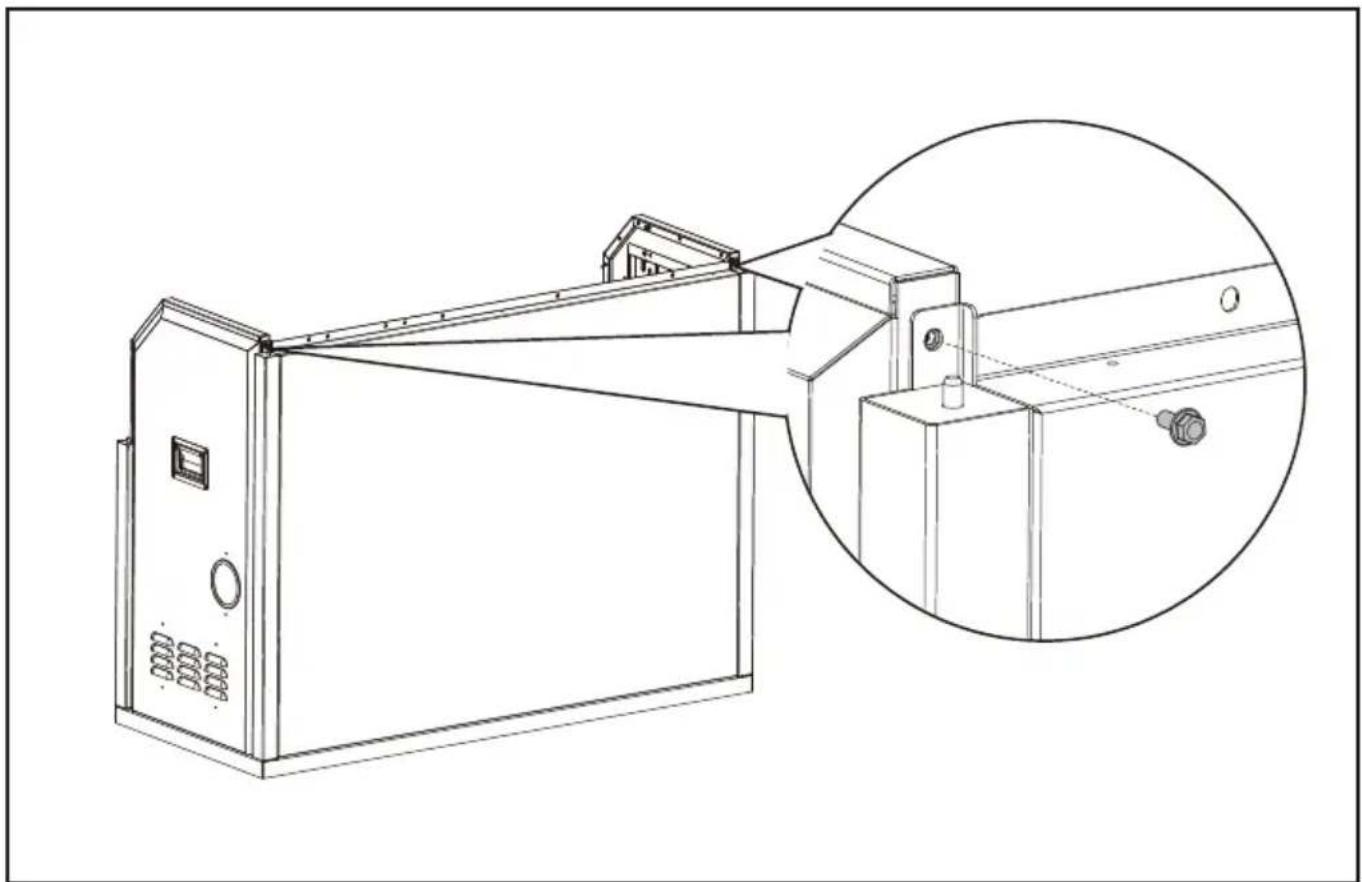

Asegure el panel derecho y el panel izquierdo con tornillos hexagonales con brida.

Asegure el panel frontal con pernos hexagonales con reborde

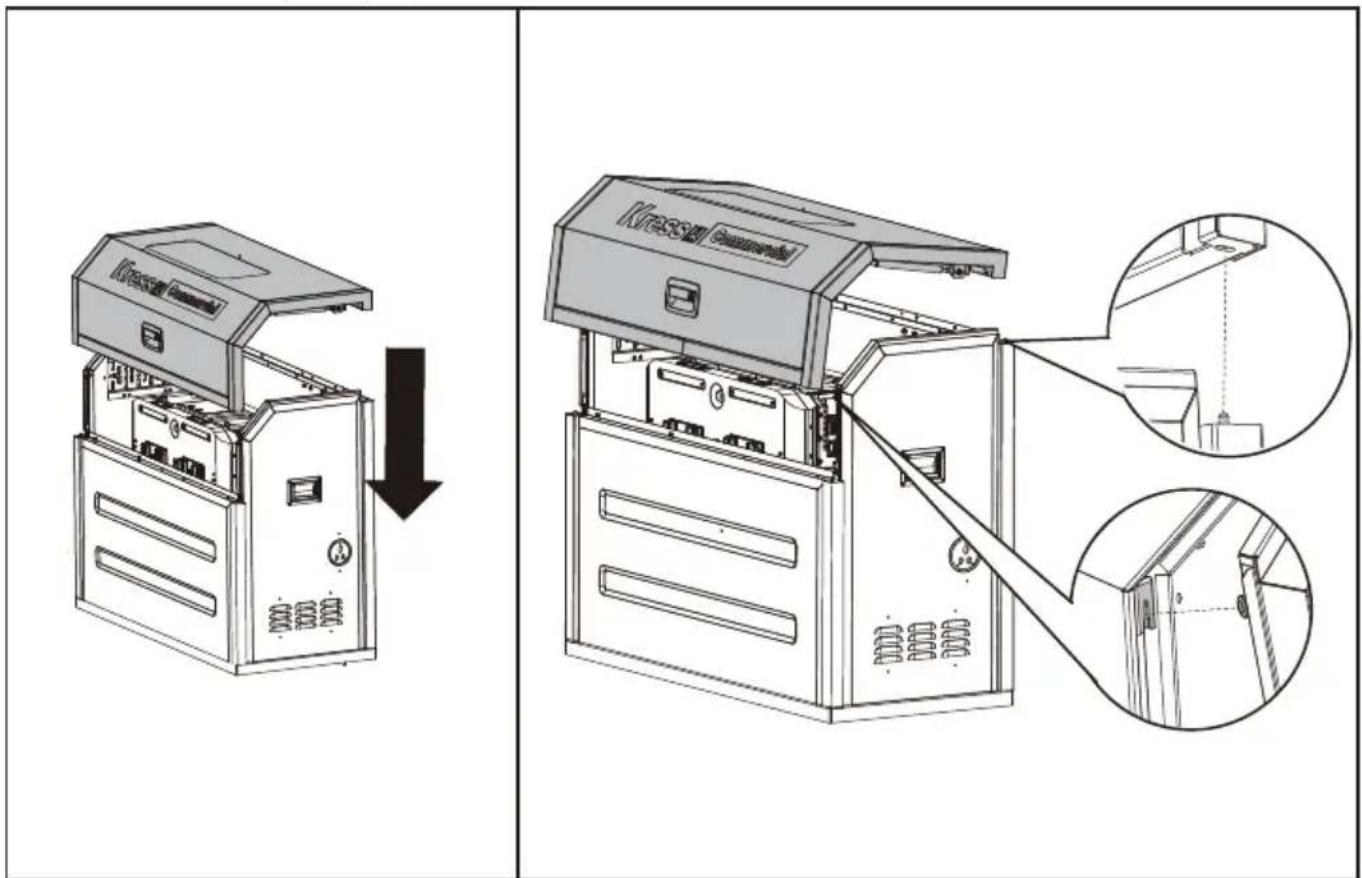

Ensamble el marco superior y la puerta.

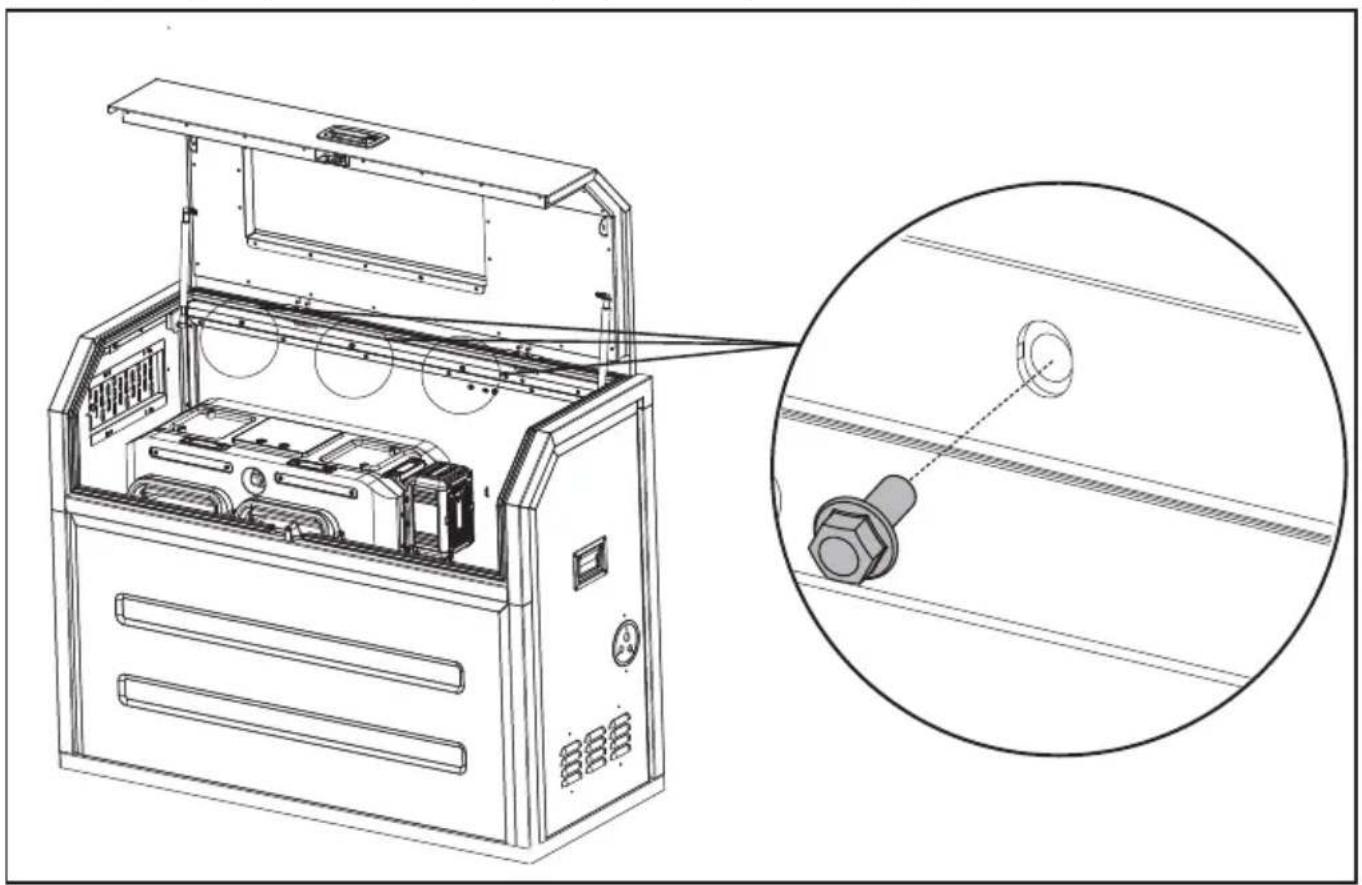

Abra la puerta y asegure el marco superior y la puerta con pernos hexagonales con reborde.

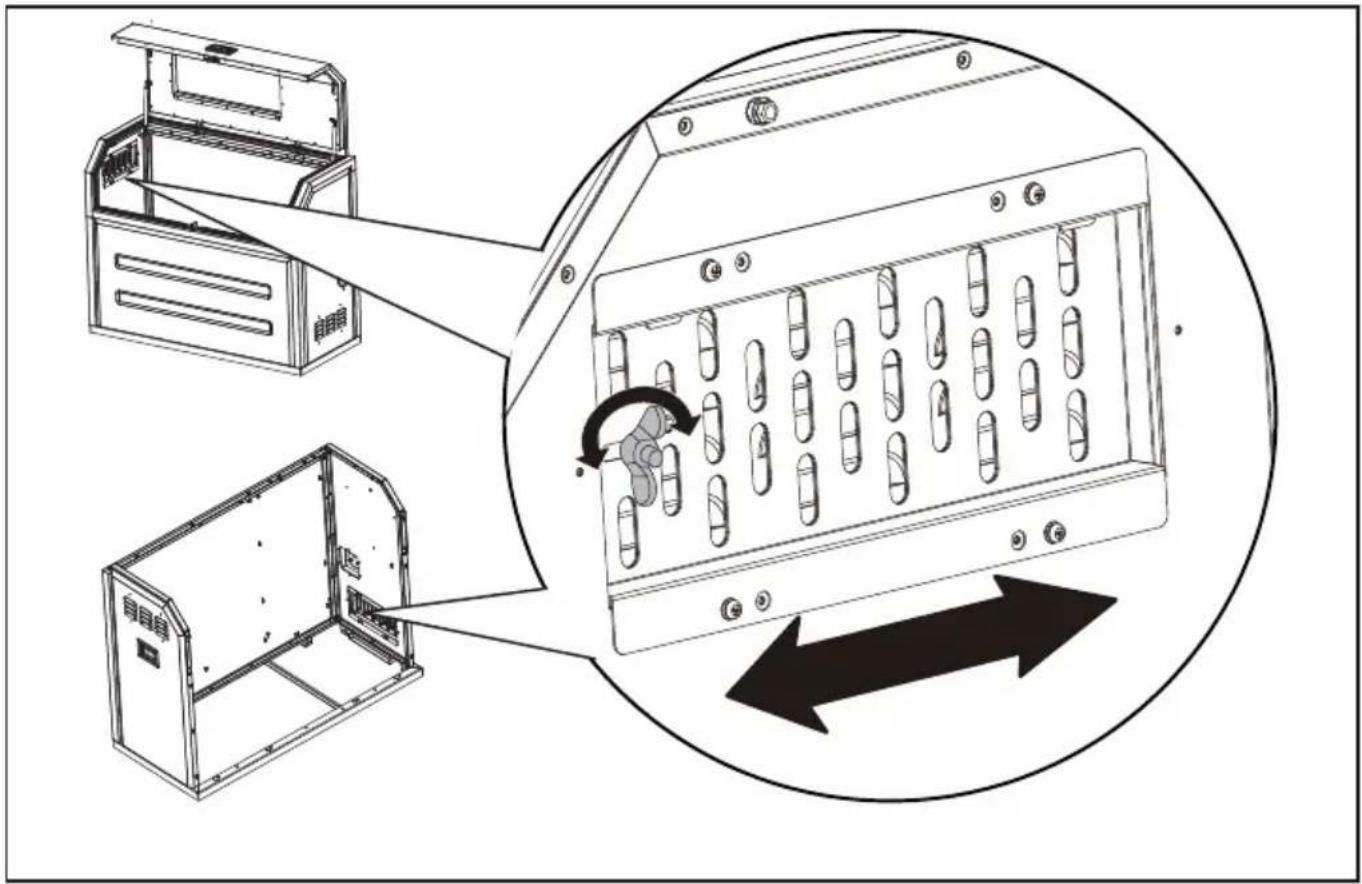

Abra el respiradero de aire cuando la temperatura sea demasiado alta.

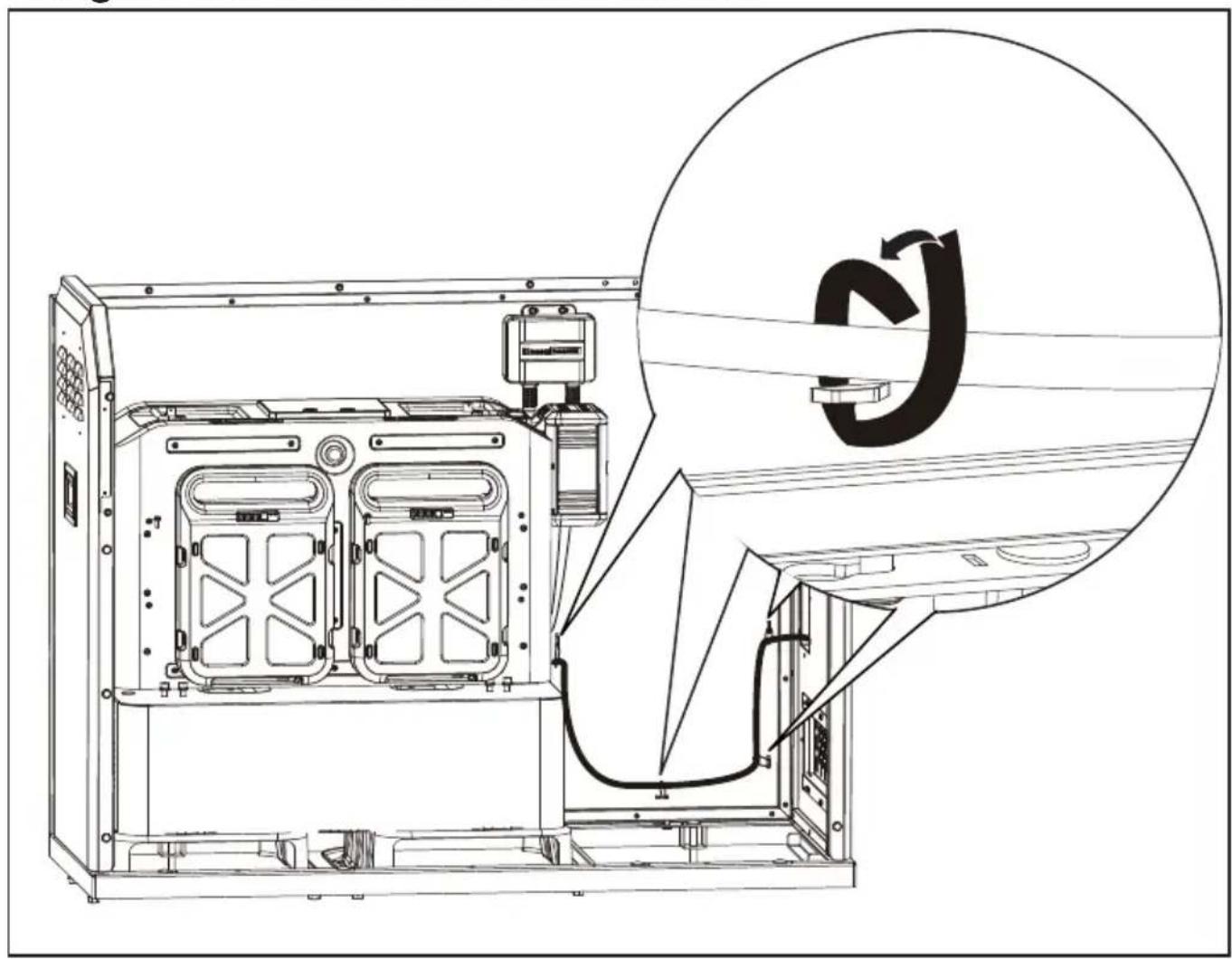

Asegure los cables con abrazaderas

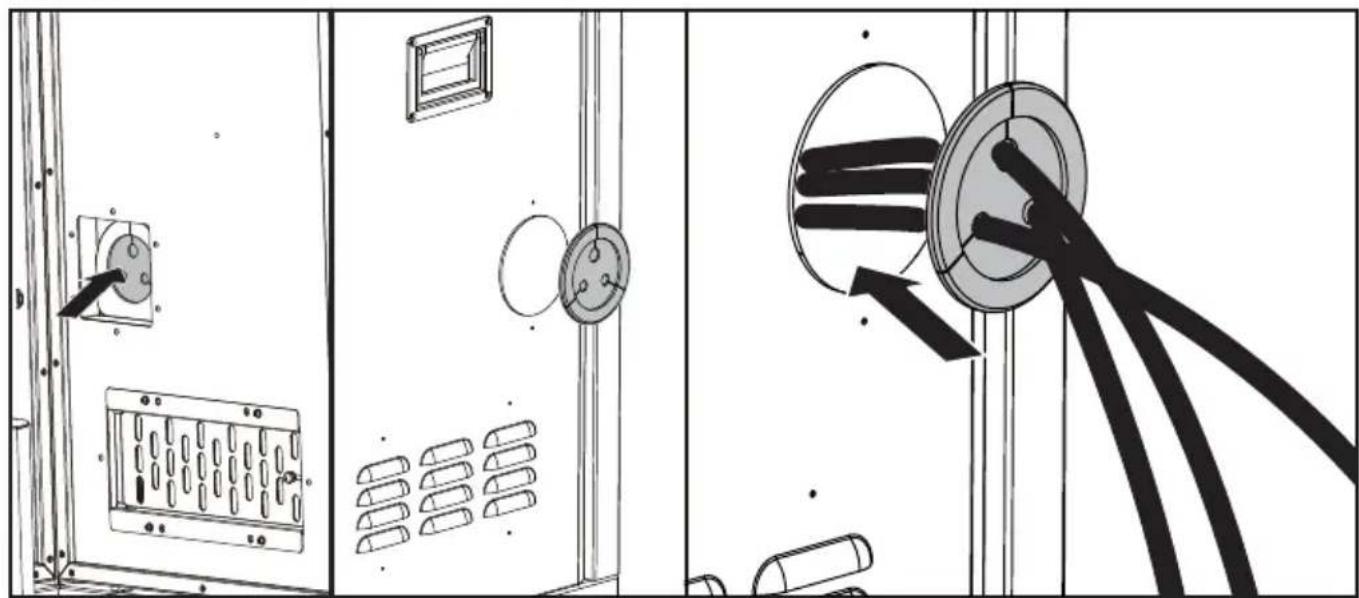

Saque los cables del mueble a través de la salida de cables.

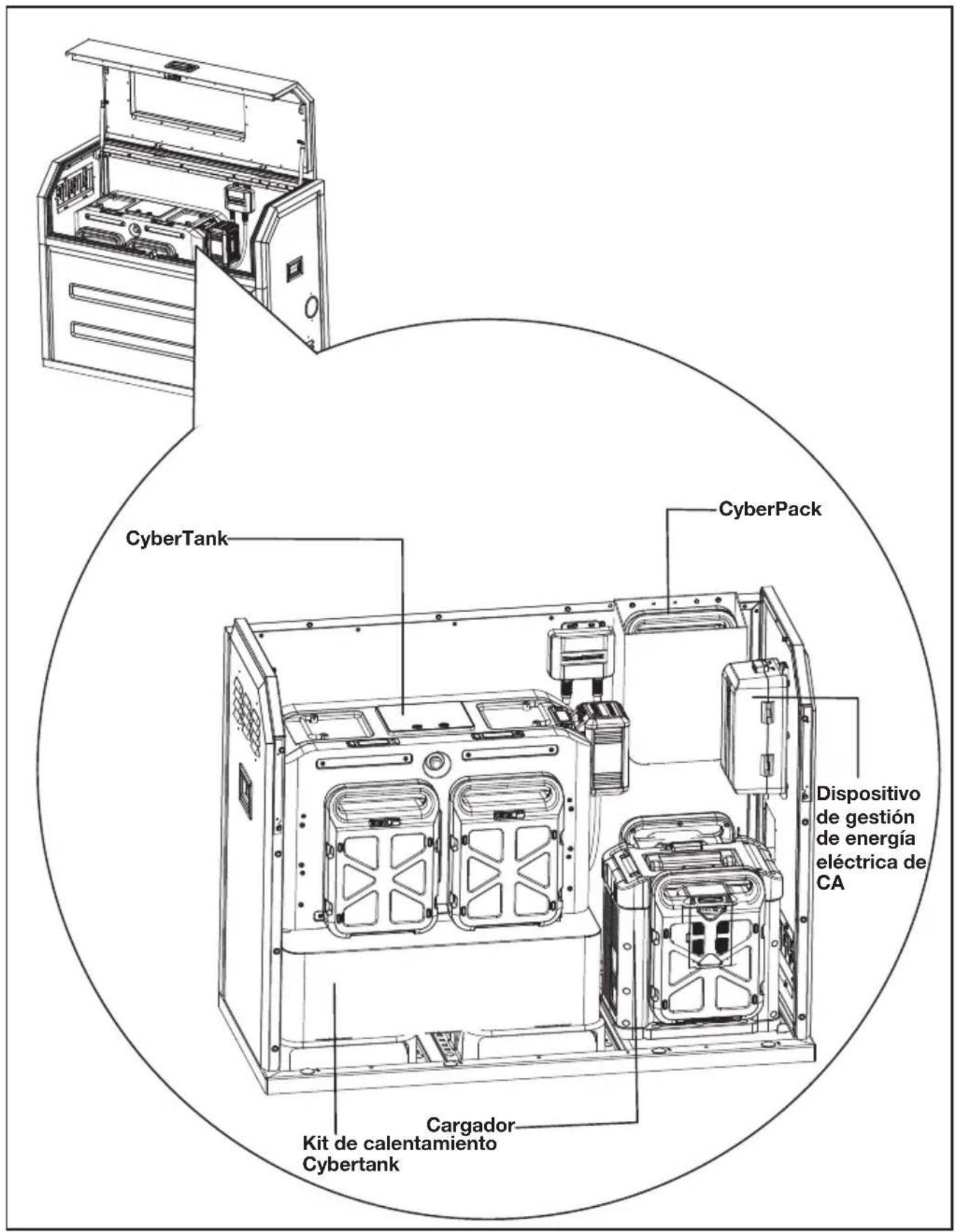

DISPOSICIÓN GENERAL DENTRO DEL CYBERCABINET

CyberTank CyberPack Dispositivo de gestión de energía eléctrica de CA Kit de calentamiento Cybertank Cargador

DATOS TÉCNICOS

	KAC929 KAC929.X**
Tamaño 1270 mm (Longitud) x 550	mm (Ancho) x 1000 mm (Altura)
Peso 96 kg
CyberTank recomendado KAC875E	/KAC877E/KAC880E

** X = 1-999, A-Z, M1-M9 solo se utilizan para diferentes clientes, no hay cambios relevantes seguros entre estos modelos.
