BRUKSANVISNING KAC929.1 KRESS

Montering och drift....260

Allmän layout inuti Cyberskåpet....270

Tekniska data....271

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

DRIFT INSTRUKTIONER

Produkten är avsedd för att skydda CyberTank och relaterade produkter från ogynnsamt väder, oavsiktlig kontakt och stöld.

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

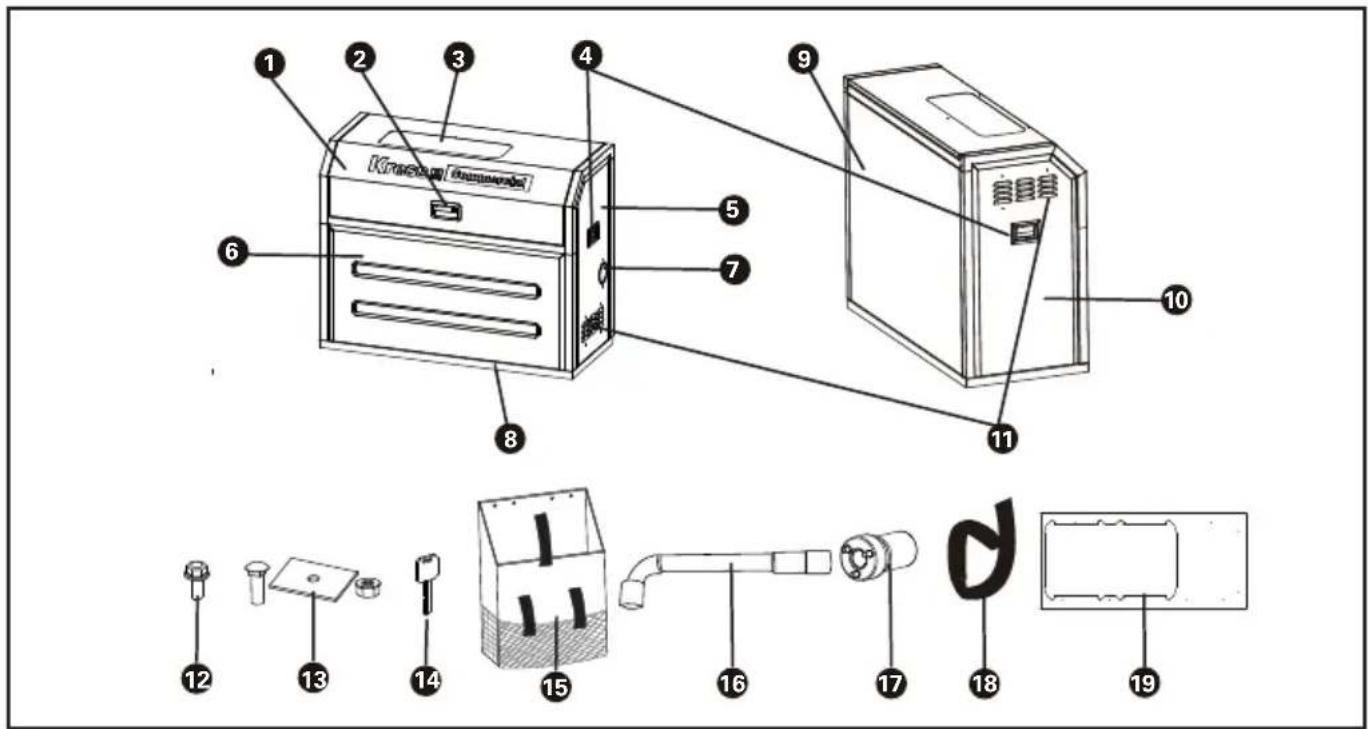

	Beskrivning Antal
12.	Hex Flänsbult (M5x12)(För att säkra panelerna och toppramen & dörren)	23
13.	Vagnsbultar (3/8-16 x 4") + distansbricka+ mutter(För att säkra basramen)	6
14.	Nyckel 2
15.	Väska 1
16.	Socketnyckel(För att montera eller demontera sexkants-bultar)	1
17.	Specialanpassad hylsa(För att montera eller ta bort muttrarna)	1
18.	Kabelbindning 7
19.	Grundlinjen 1
20.	Uppvärmningskit* 1

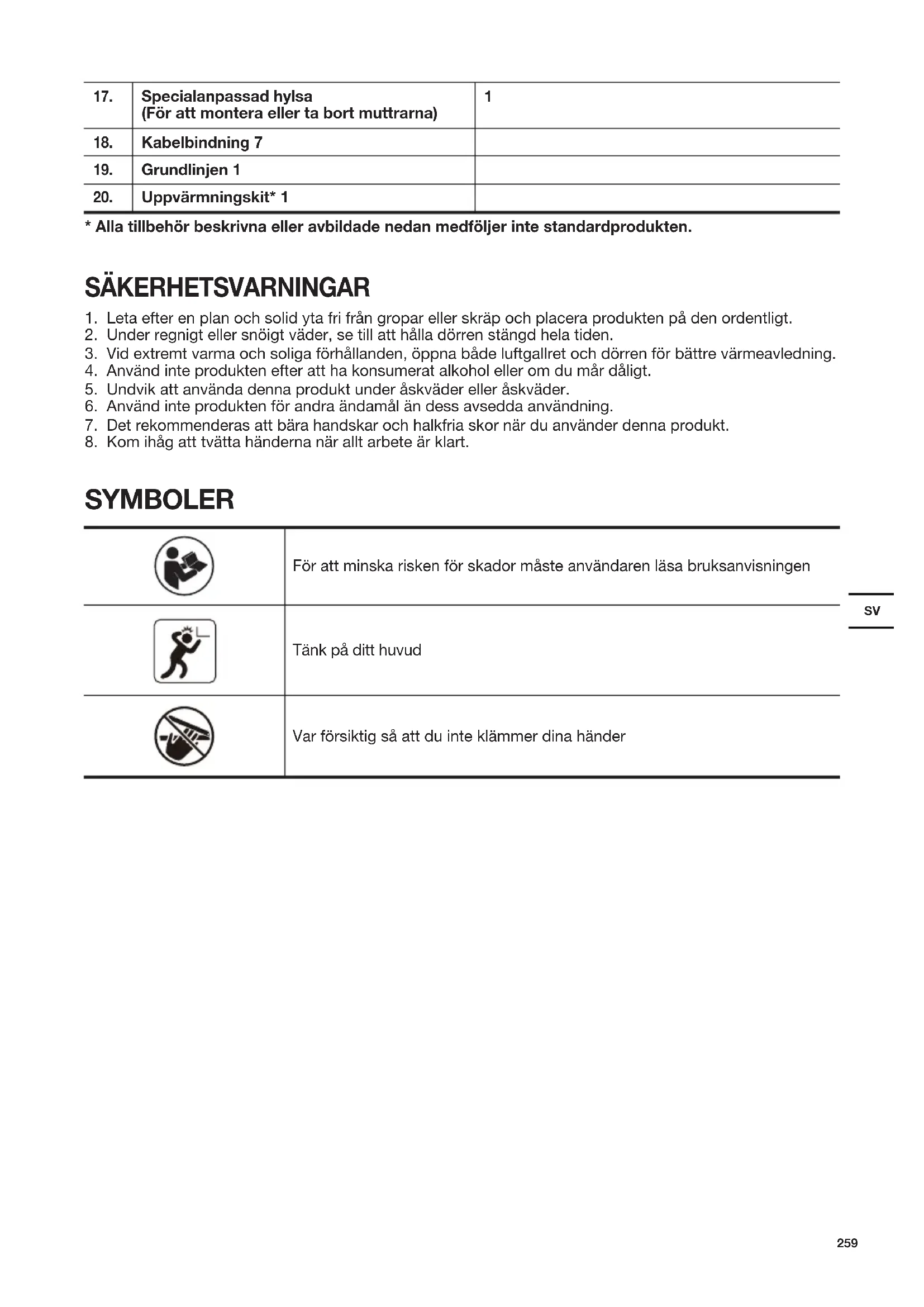

SÄKERHETSVARNINGAR

1. Leta efter en plan och solid yta fri från gropar eller skräp och placera produkten på den ordentligt.
2. Under regnigt eller snöigt väder, se till att hålla dörren stängd hela tiden.
3. Vid extremt varma och soliga förhållanden, öppna både luftgallret och dörren för bättre värmeavledning.
4. Använd inte produkten efter att ha konsumerat alkohol eller om du mår dåligt.
5. Undvik att använda denna produkt under åskväder eller åskväder.
6. Använd inte produkten för andra ändamål än dess avsedda användning.
7. Det rekommenderas att bära handskar och halkfria skor när du använder denna produkt.
8. Kom ihåg att tvätta händerna när allt arbete är klart.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	Tänk på ditt huvud
	Var försiktig så att du inte klämmer dina händer

MONTERING OCH DRIFT

• INSTALLATION AV DITT CYBERSKÅP STEG 1

Om din CyberTank redan är installerad på den föredragna platsen

• Ta bort skyddsgardarna för CyberTank. Om regnskyddet är installerat, ta bort det först.
• Bestäm placeringen av Cyberskåp utifrån placeringen av din CyberTank i antingen din lastbilsflak eller släpvagn.

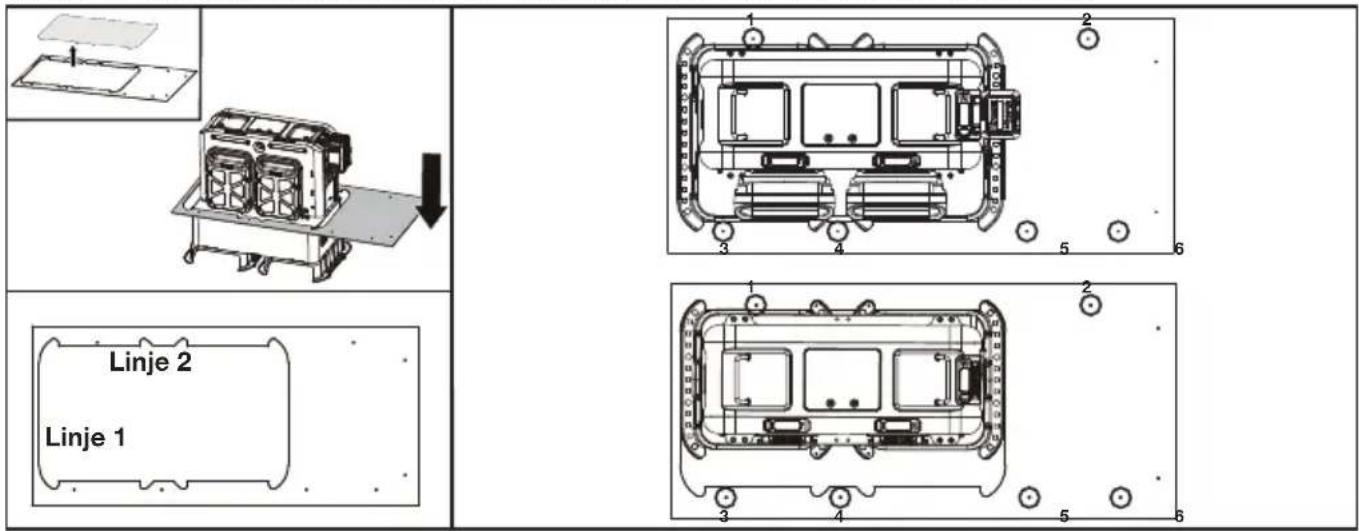

• Placera grundlinjen för skåpet på utsidan av din CyberTank.

OBS: Bör linje 1 och linje 2 på grundlinjen passa tätt mot CyberTank-monteringsfästena.

OBS: Placera basen i rätt riktning. Förväxla inte fram och bak på grundlinjen. Var noga med att uppmärksamma trycket på basens omkrets.

- Borra monteringshålen (13 mm) i lastbilen eller släpvagnen enligt grundlinjen.

OBS: Se följande figur för rekommenderad borningsposition för monteringshål. Den rekommenderade borningspositionen är endast för referens och kan justeras efter den faktiska situationen.

Linje 2 Linje 1

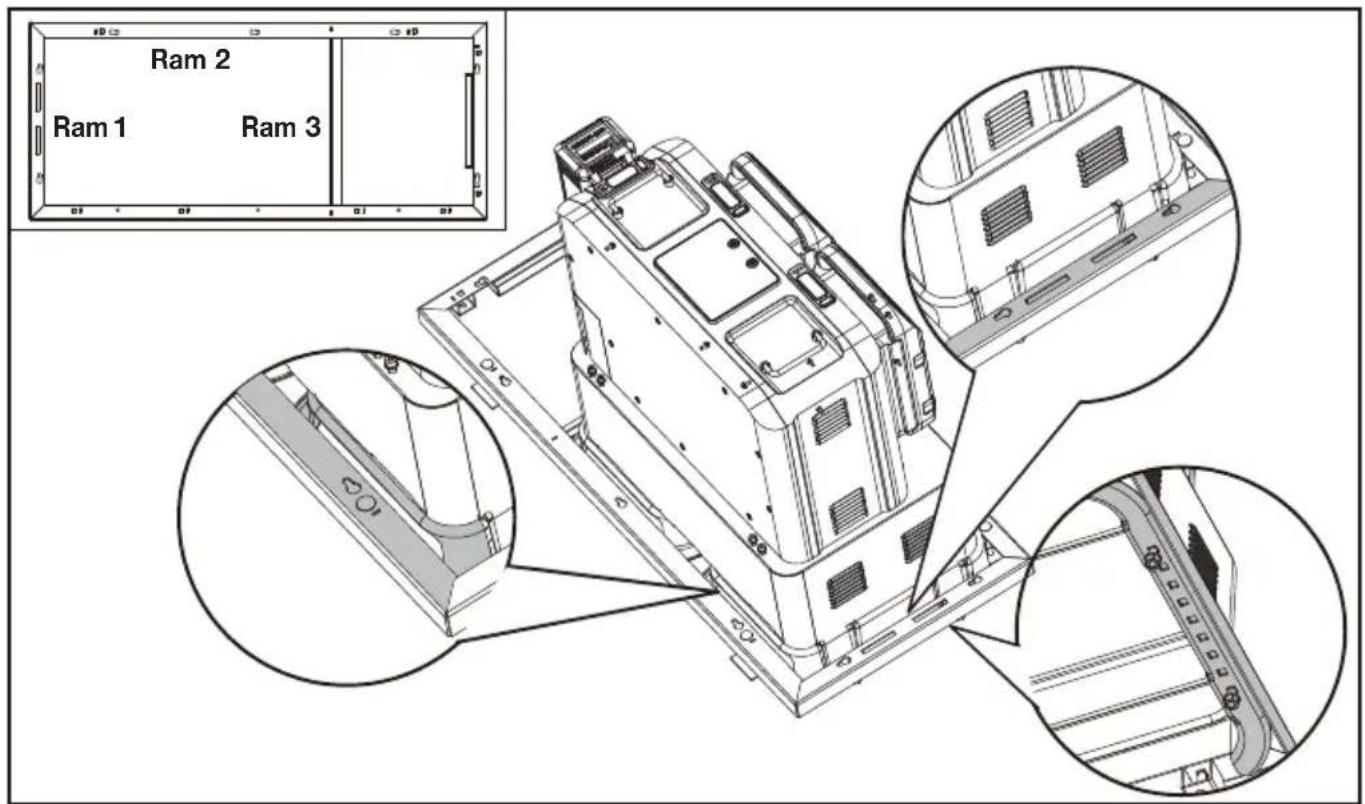

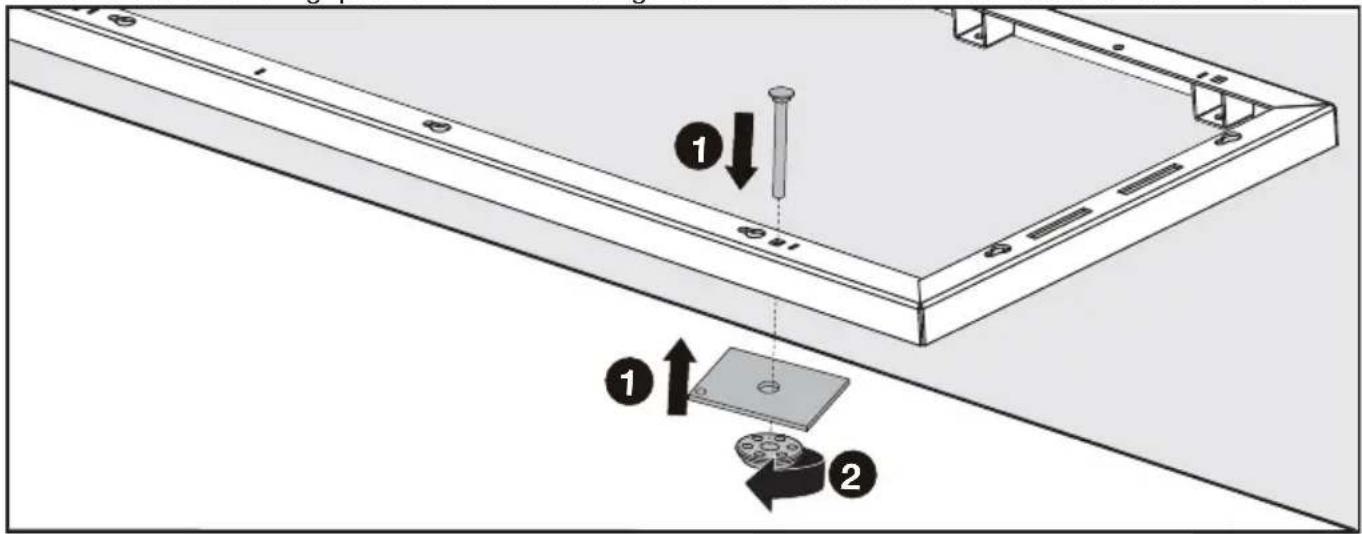

- Placera basramen enligt positionen för monteringshålen. Fäst basramen med karossbultar och muttrar.

OBS: Ram 1 och ram 2 bör passa nära CyberTank-monteringsfästet. (Basramen måste överlappa med CyberTank-monteringsfästet)

Det måste finnas ett visst gap mellan ram 3 och CyberTank.

Om din CyberTank INTE har installerats än

- Läs CyberTank installationsguide

- Installera CyberTank.

OBS: Montera inte skyddsgardarna på CyberTank. För detaljerad information om CyberTank-installation, se CyberTank installationsguide.

- Bestäm placeringen av Cyberskåp utifrån placeringen av din CyberTank i antingen din lastbilsflak eller släpvagn.

- Placera grundlinjen för skåpet på utsidan av din CyberTank.

OBS: Bör linje 1 och linje 2 på grundlinjen passa tätt mot CyberTank-monteringsfästena.

OBS: Placera basen i rätt riktning. Förväxla inte fram och bak på grundlinjen.

- Borra monteringshålen (13 mm) i lastbilen eller släpvagnen enligt grundlinjen.

Anteckna: Se ovanstående figurer för rekommenderad borrningsposition för monteringshål.

- Placera basramen enligt positionen för monteringshålen. Fäst basramen med karrigebultar och muttrar.

STEG 2

Sammanställ värmesatsen med CyberTank (om det krävs)

När CyberTank är ansluten med AC-kabel och det är för kallt för Cybertank att ladda, kommer uppvärmningssatsen att börja värma den tills CyberTank återgår till normal status. LED-displayen på CyberTank visar statusen för uppvärmning.

För detaljerad information om CyberTank-uppvärmningssatsen, se instruktionsmanualen för CyberTank-uppvärmningssatsen.

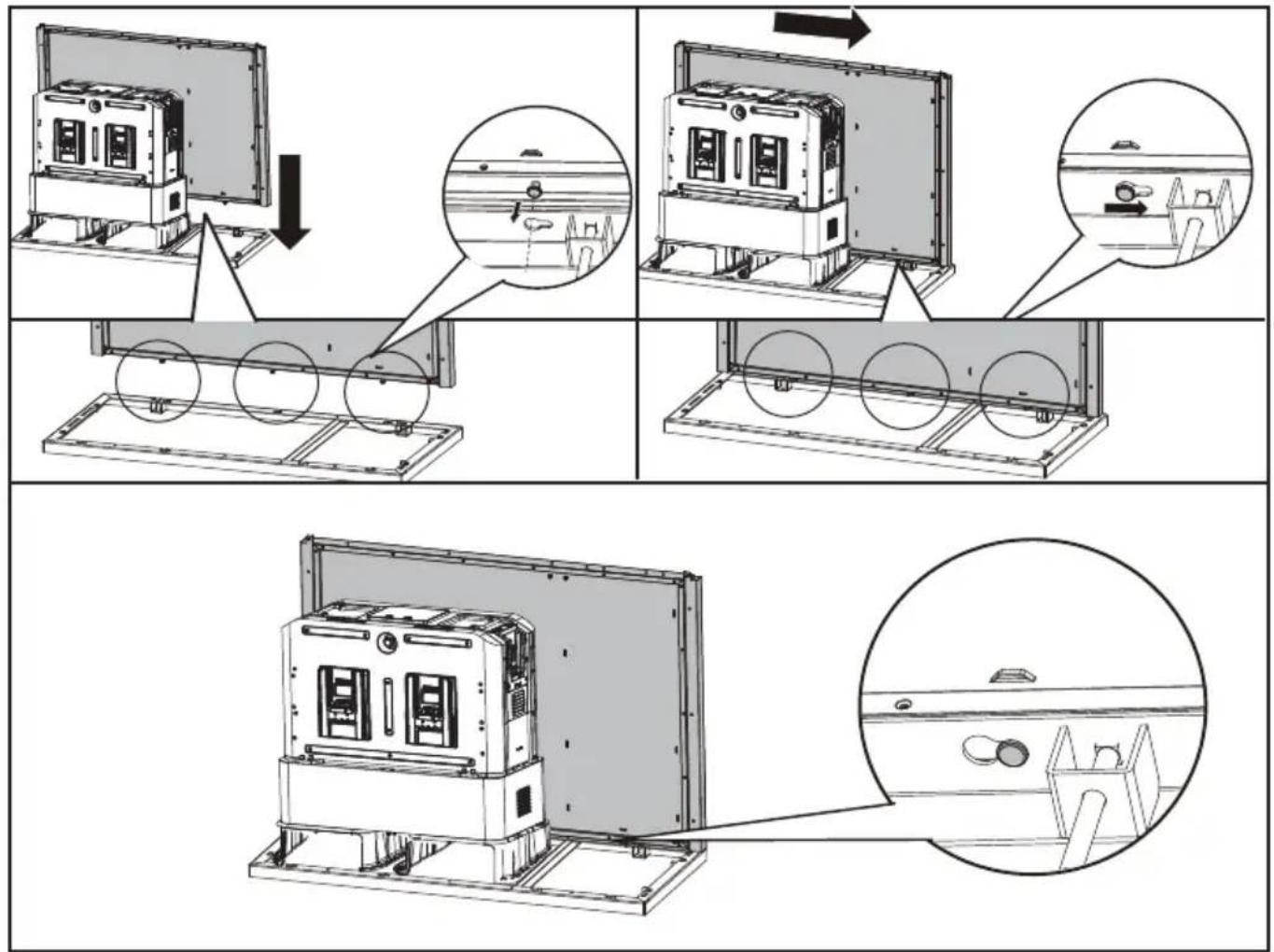

STEG 3

Montera bakpanelen med basramen.

STEG 4

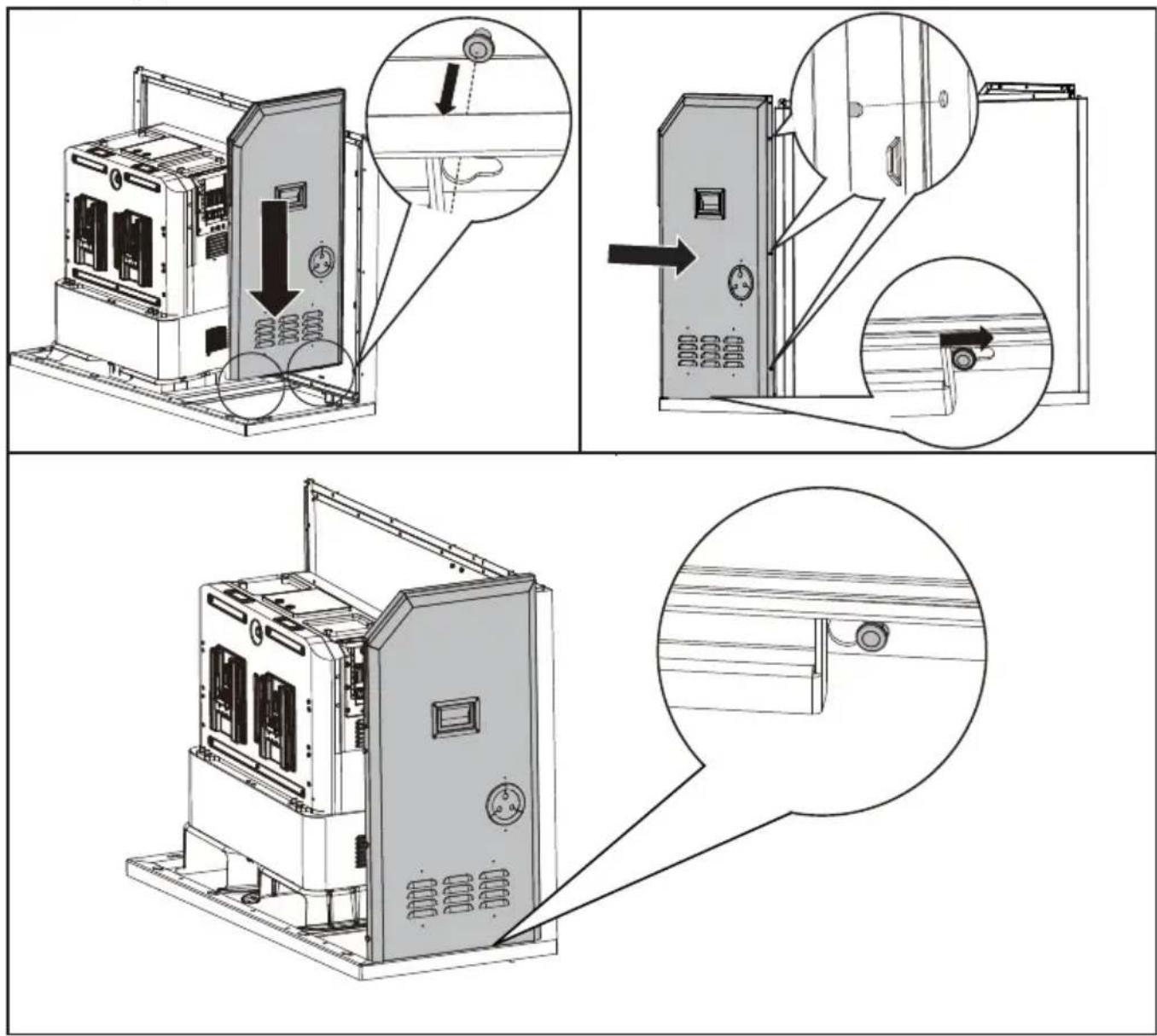

Montera högerpanelen.

STEG 5

Montera vänsterpanelen på samma sätt som högerpanelen.

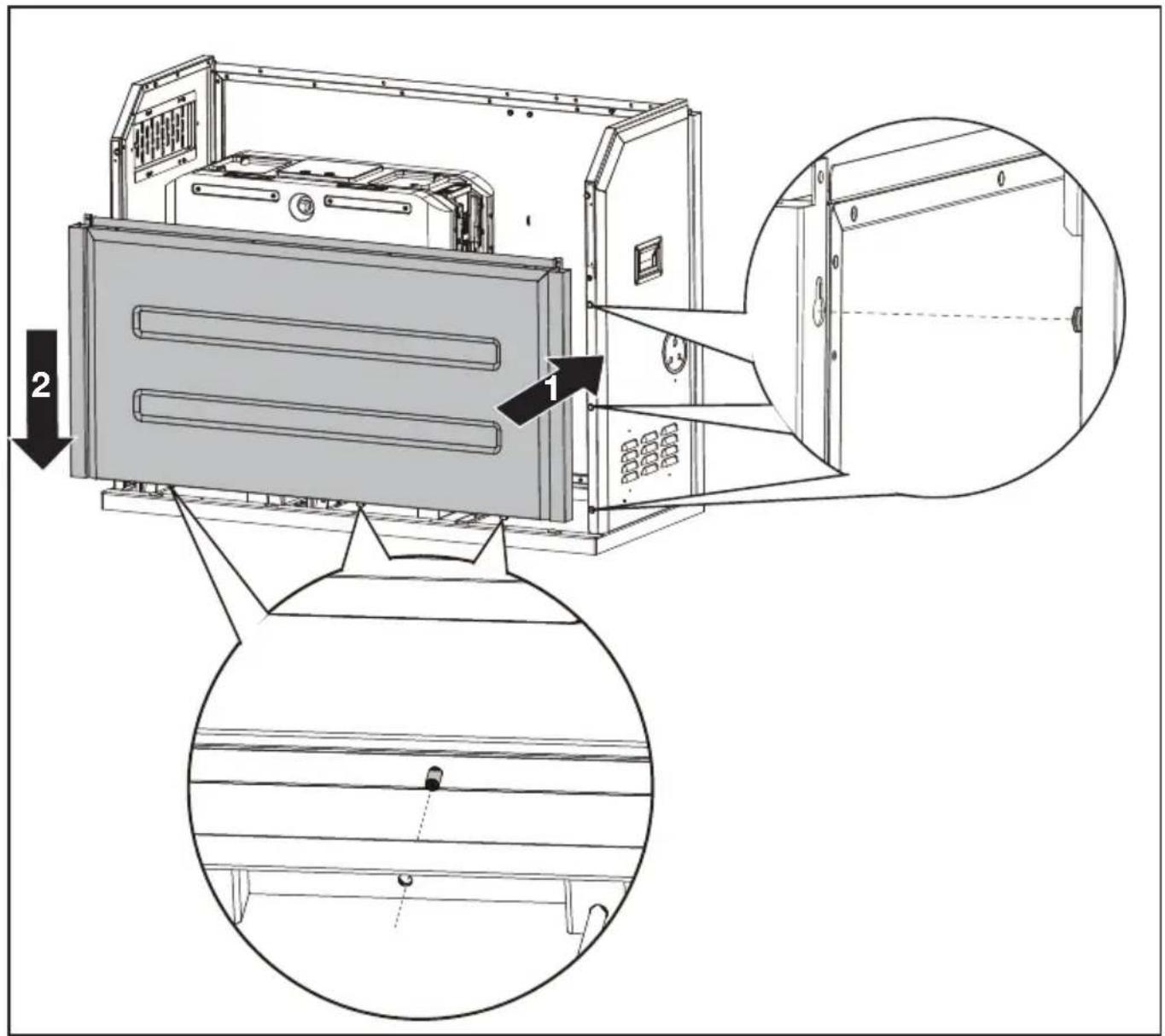

STEG 6

Montera frontpanelen.

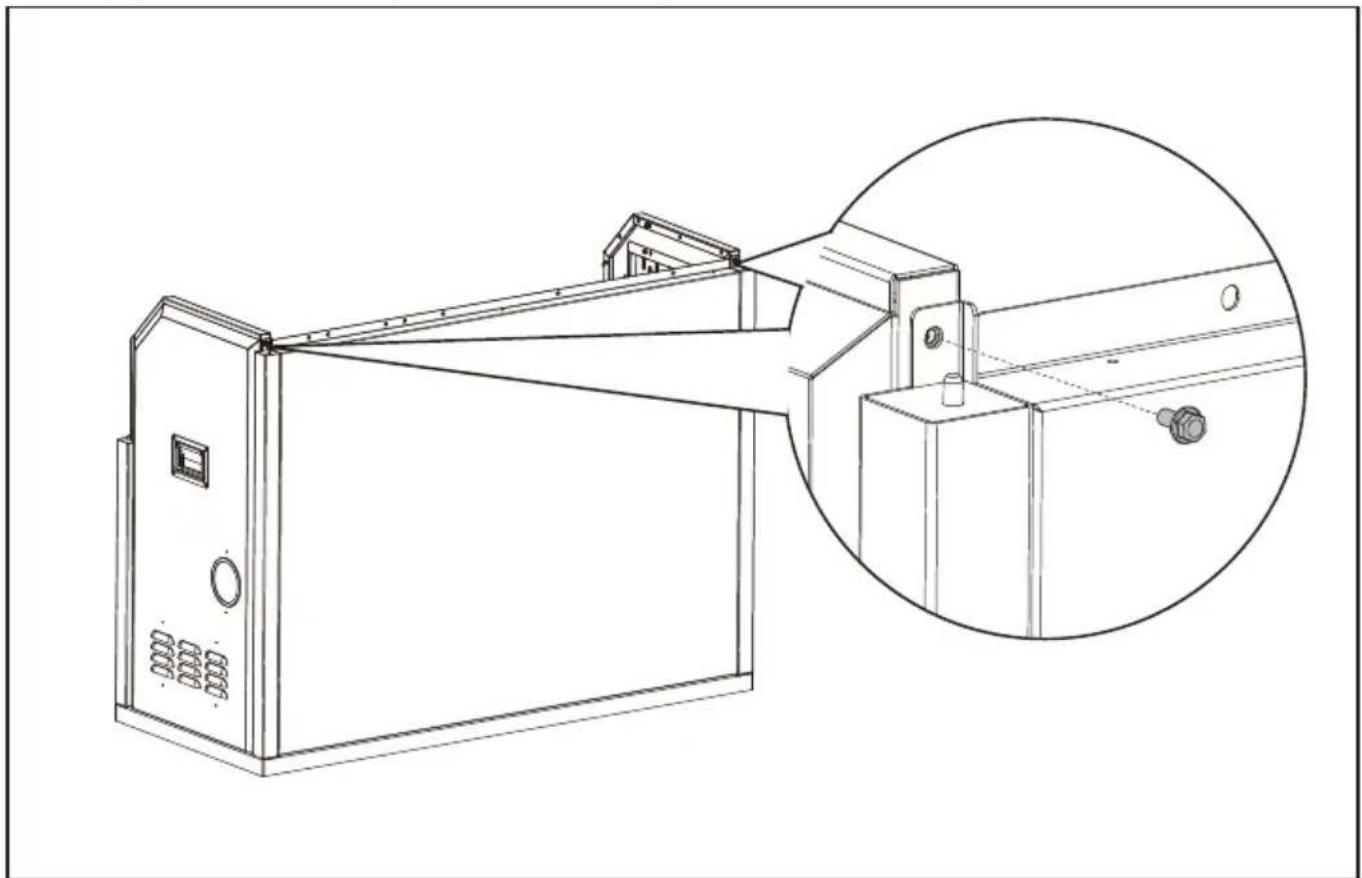

Fäst högerpanelen och vänsterpanelen med sexkantiga flänsskruvar.

Fäst frontpanelen med sexkantiga flänsskruvar.

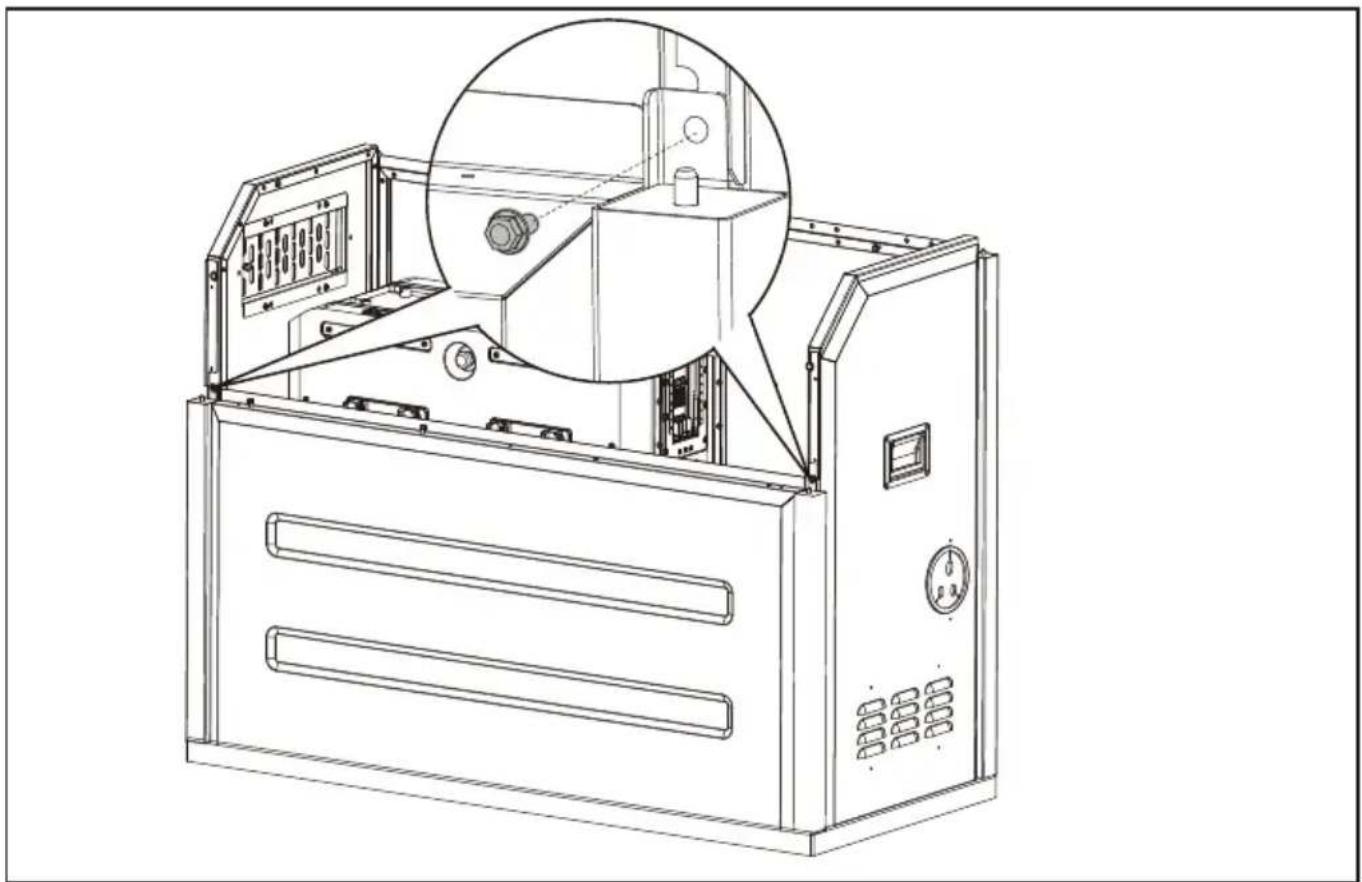

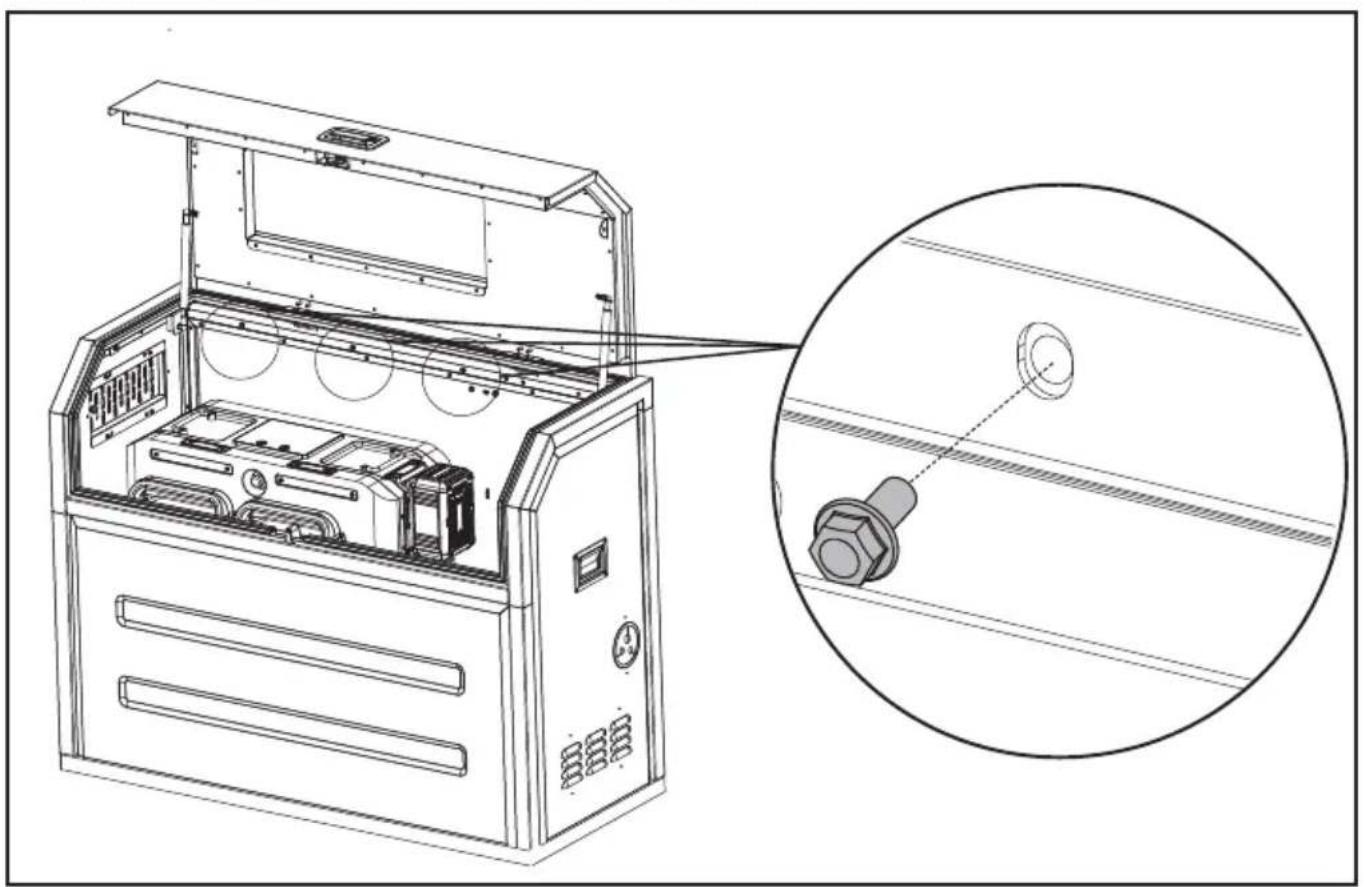

Öppna dörren och fäst toppram & dörr med sexkantiga flänsskruvar.

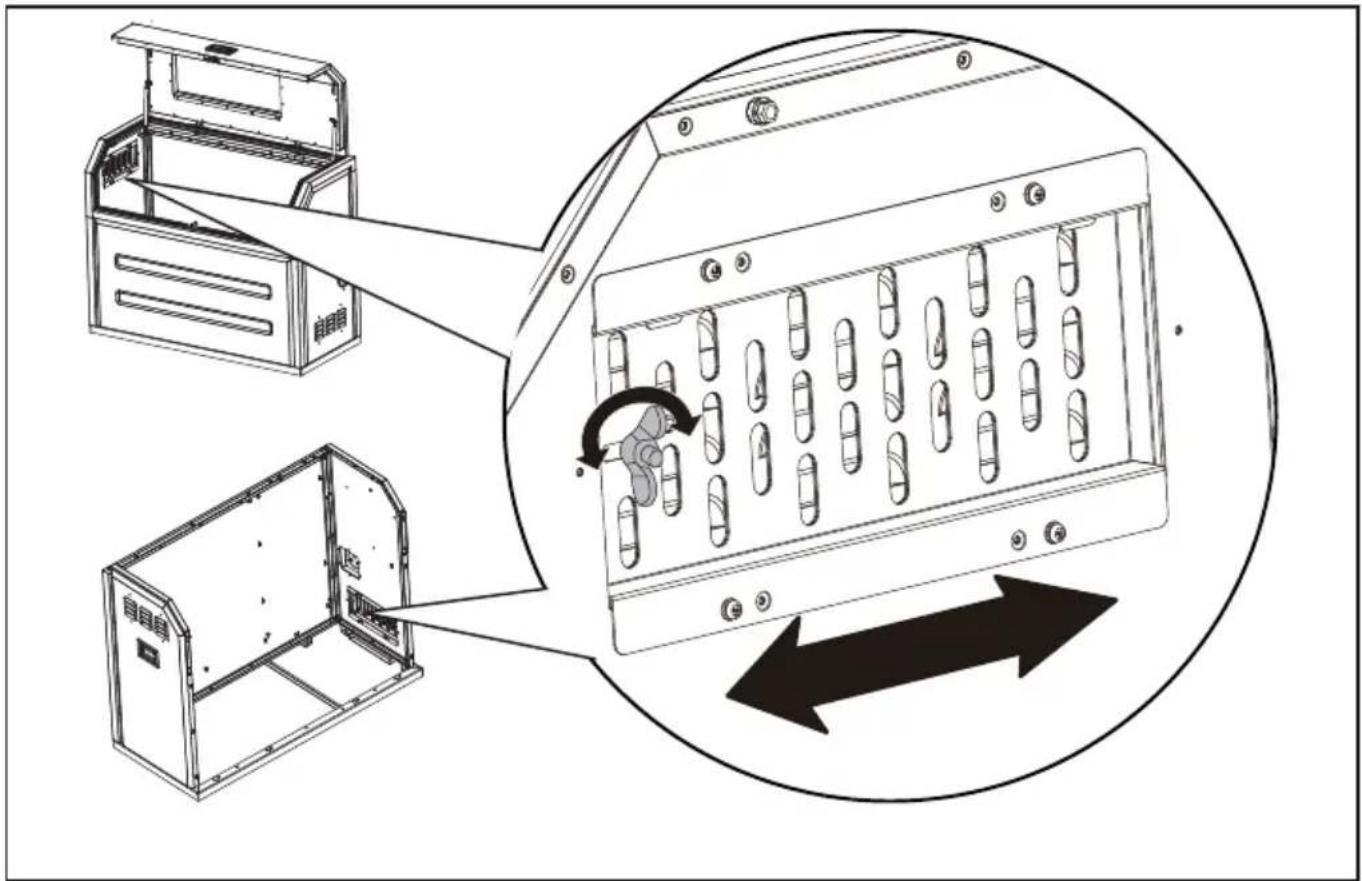

Öppna luftventilen när temperaturen är för hög.

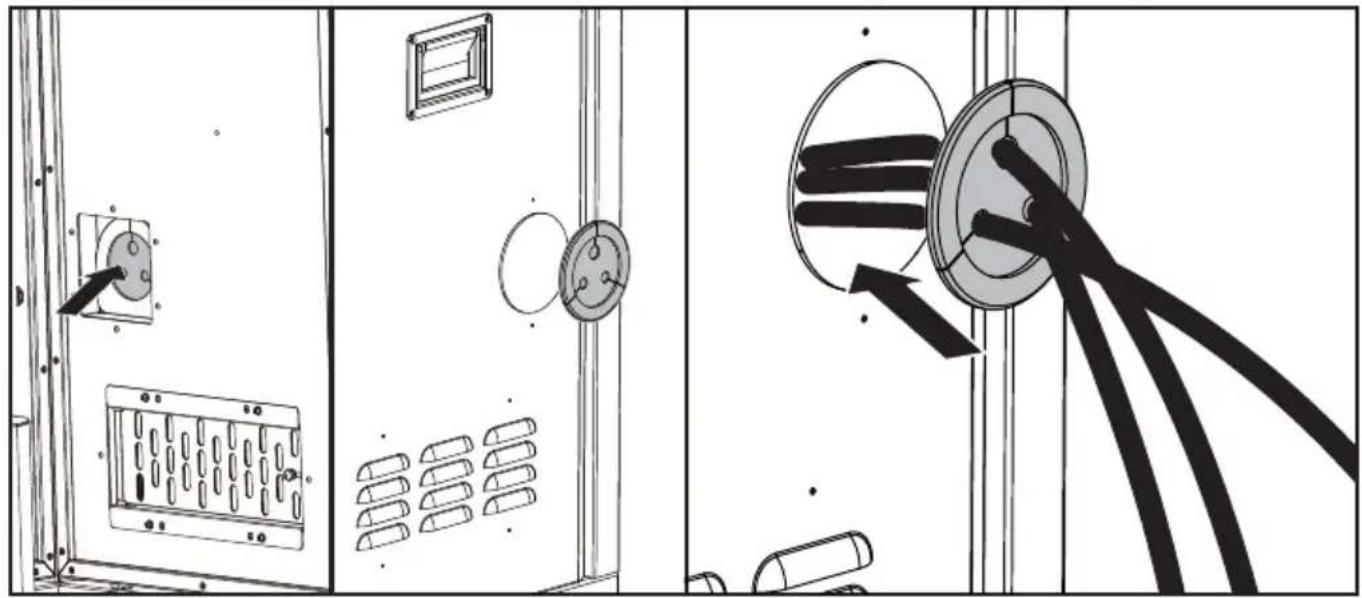

Ta ut kablar från skåpet genom kabelgenomföringen

CyberTank CyberPack AC-strömför-valtningsen-het Uppvärmningskit Laddare

TEKNISKA DATA

	KAC929 KAC929.X**
Storlek 1270 mm (längd) x 550 mm	(bredd) x 1000 mm (höjd)
Vikt 96 kg
Rekommenderad CyberTank KAC875E/KAC877E/KAC880E

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.
