KÄYTTÖOHJE KAC929.1 KRESS

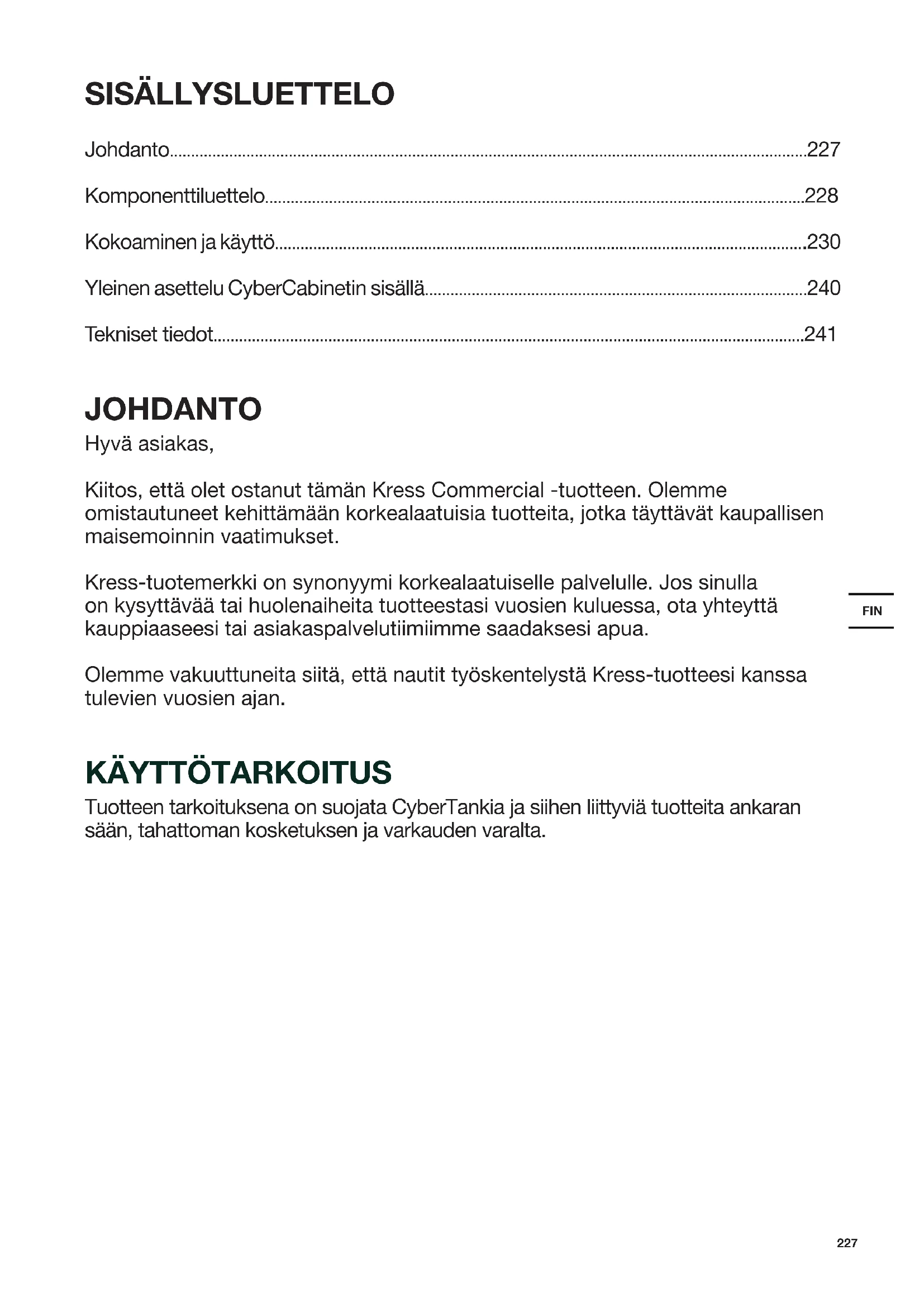

• SISÄLLYSLUETTELO Johdanto p. 227
• Komponenttiluettelo p. 228
• Kokoaminen ja käyttö p. 230
• Yleinen asettelu CyberCabinetin sisällä p. 240
• Tekniset tiedot JOHDANTO Hyvä asiakas, Kiitos, että olet ostanut tämän Kress Commercial -tuotteen. Olemme omistautuneet kehittämään korkealaatuisia tuotteita, jotka täyttävät kaupallisen maisemoinnin vaatimukset. Kress-tuotemerkki on synonyymi korkealaatuiselle palvelulle. Jos sinulla on kysyttävää tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttä kauppiaaseesi tai asiakaspalvelutiimiimme saadaksesi apua. Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan. p. 241

Tuotteen tarkoituksena on suojata CyberTankia ja siihen liittyviä tuotteita ankaran sään, tahattoman kosketuksen ja varkauden varalta.FIN

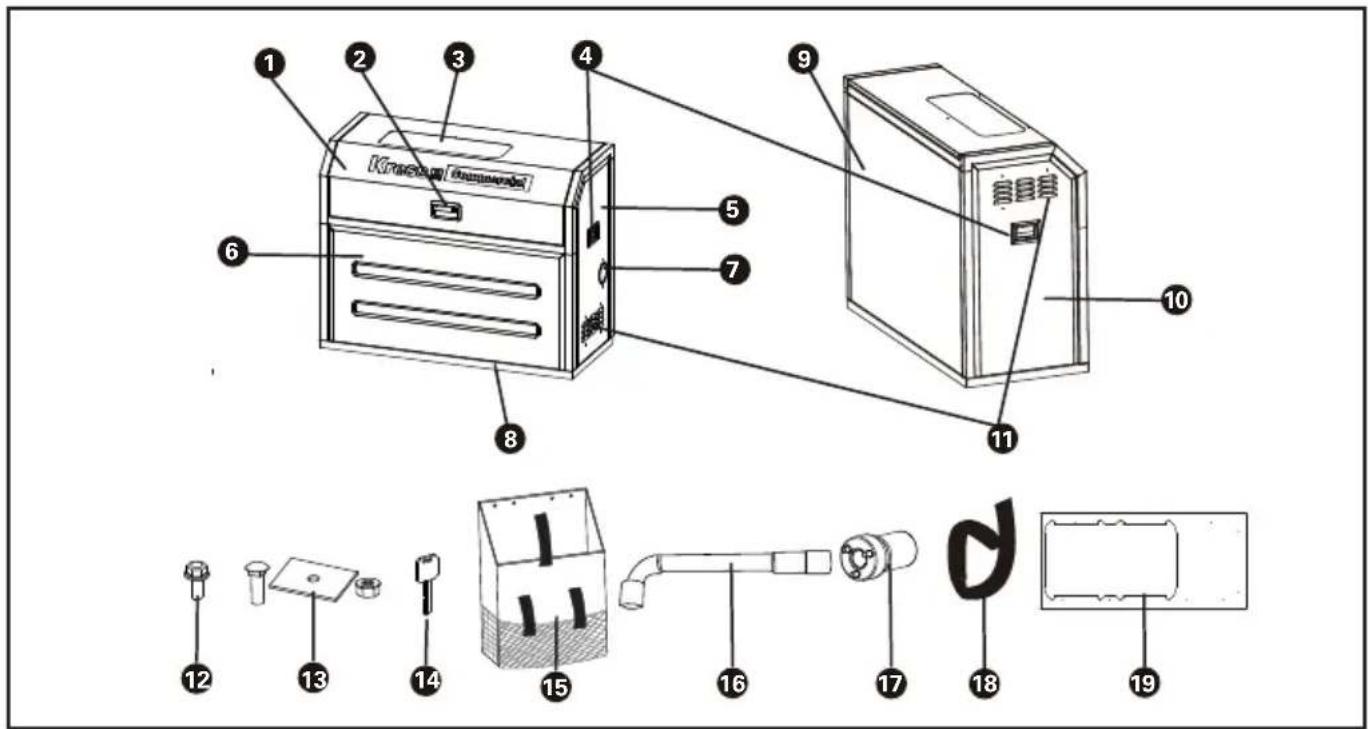

TARVIKELUETTELO Kuvaus Määrä

Kuusiolaippapultti (M5x12) (paneelien ja ylärungon ja oven kiinnit- tämiseen)

Lukkokantaruuvi (3/8-16 x 4'') + välikappale +mutteri (Pohjarungon kiinnitykseen)

Hylsyavain (Kuusiokantaruuvien asennukseen tai irrot- tamiseen) 1FIN

Mukautettu holkki (Käytetään muttereiden asentamiseen tai irrottamiseen)

CyberTank-lämmityssarja* 1

• Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen. TURVALLISUUSVAROITUKSET

1. Etsi tasainen ja kiinteä pinta, joka on vapaa kuopista tai roskista, ja aseta tuote siihen turvallisesti.

2. Sateisella tai lumisella säällä varmista, että ovi on suljettuna koko ajan.

3. Erittäin kuumissa ja aurinkoisissa olosuhteissa avaa sekä ilmanvaihtoventtiili että ovi paremman lämmön

4. Älä käytä tuotetta alkoholin nauttimisen jälkeen tai jos tunnet olosi huonoksi.

5. Vältä tämän tuotteen käyttöä ukkosmyrskyjen tai salamoinnin aikana.

6. Älä käytä tuotetta muuhun tarkoitukseen kuin sen tarkoitettuun käyttöön.

7. On suositeltavaa käyttää käsineitä ja liukumattomia kenkiä tätä tuotetta käytettäessä.

8. Muista pestä kätesi, kun kaikki työ on tehty.

SYMBOLIT Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöohjeet. Varo päätäsi Varo käsien puristumistaFIN

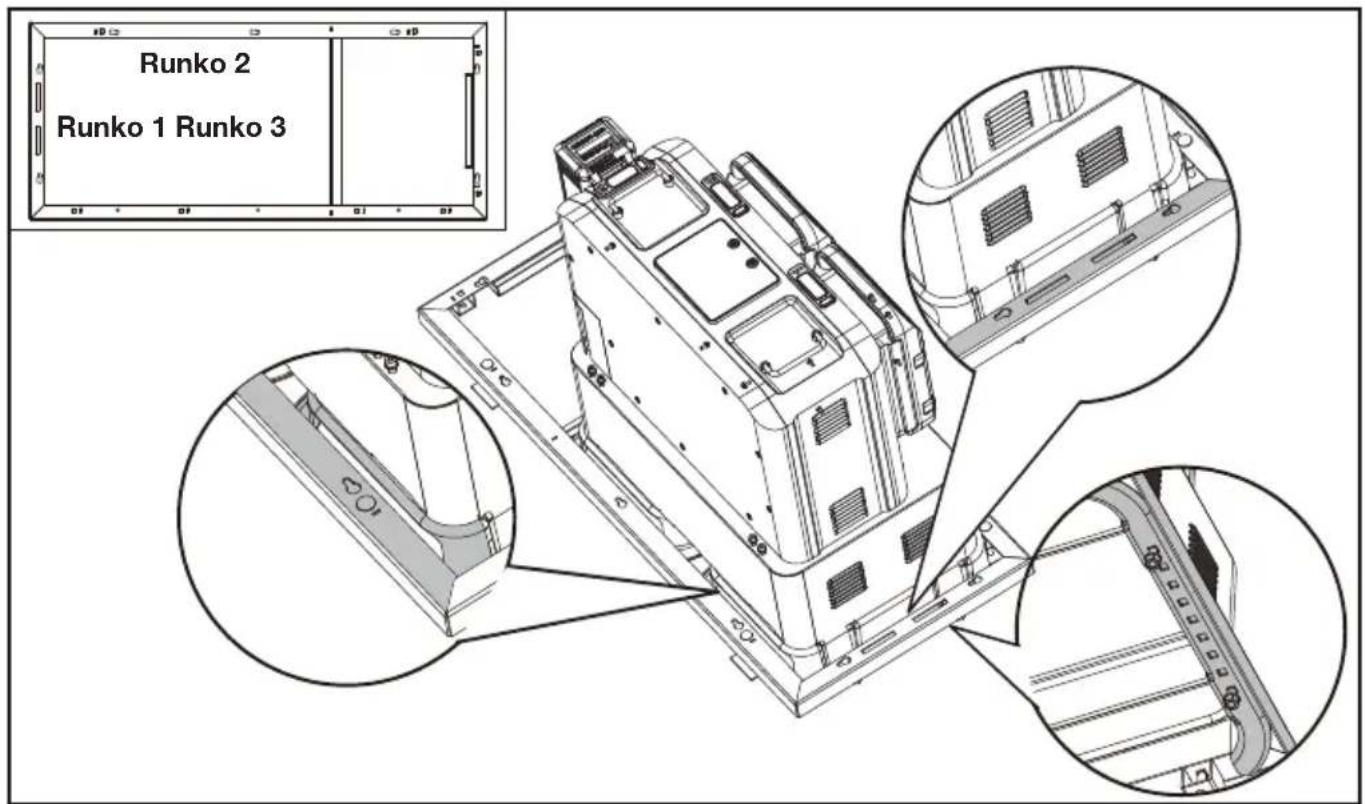

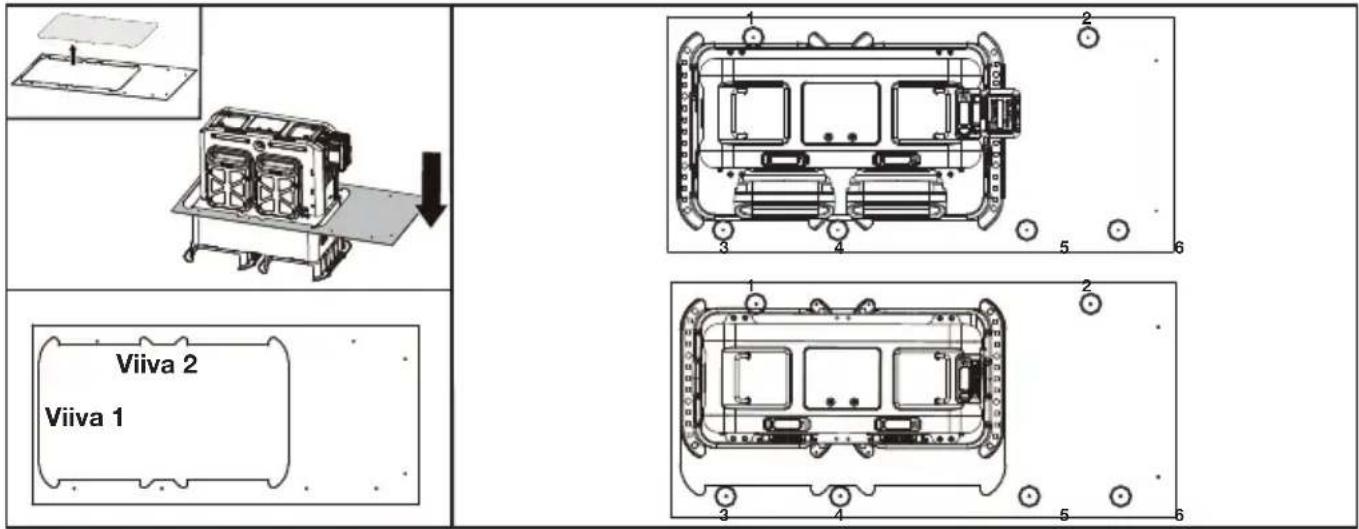

• ASENNA CYBERCABINET VAIHE 1 Jos CyberTank on jo asennettu haluttuun paikkaan - Poista CyberTankin suojaavat suojat. Jos sadevesisuoja on asennettu, poista se ensin. - Määritä CyberCabinetin asennuspaikka CyberTankin sijainnin perusteella, joko kuorma-auton lavalla tai perävaunussa. - Aseta kaappien pohjapiirros CyberTankin ulkopuolelle. HUOM: Viiva 1 ja 2 tulisi sopia tiiviisti CyberTankin kiinnityskaarilla. HUOM: Aseta pohja oikeaan suuntaan. Älä sekoita pohjaviivan etu- ja takapuolta. Huomioi pohjan äärivi- ivalla oleva painatus. - Poraa kiinnitysreiät (13 mm) kuorma-autoon tai perävaunuun, kuten pohjapiirroksessa on esitetty. HUOM: Katso seuraavaa kuvaa kiinnitysreikien suositellusta porauspaikasta. Suositeltu porauspaikka on vain viitteellinen, ja se voidaan säätää vastaamaan todellista tilannetta.

- Aseta pohjakehys kiinnitysreikien sijainnin mukaisesti. Kiinnitä pohjakehys vaunuruuveilla ja muttereilla.

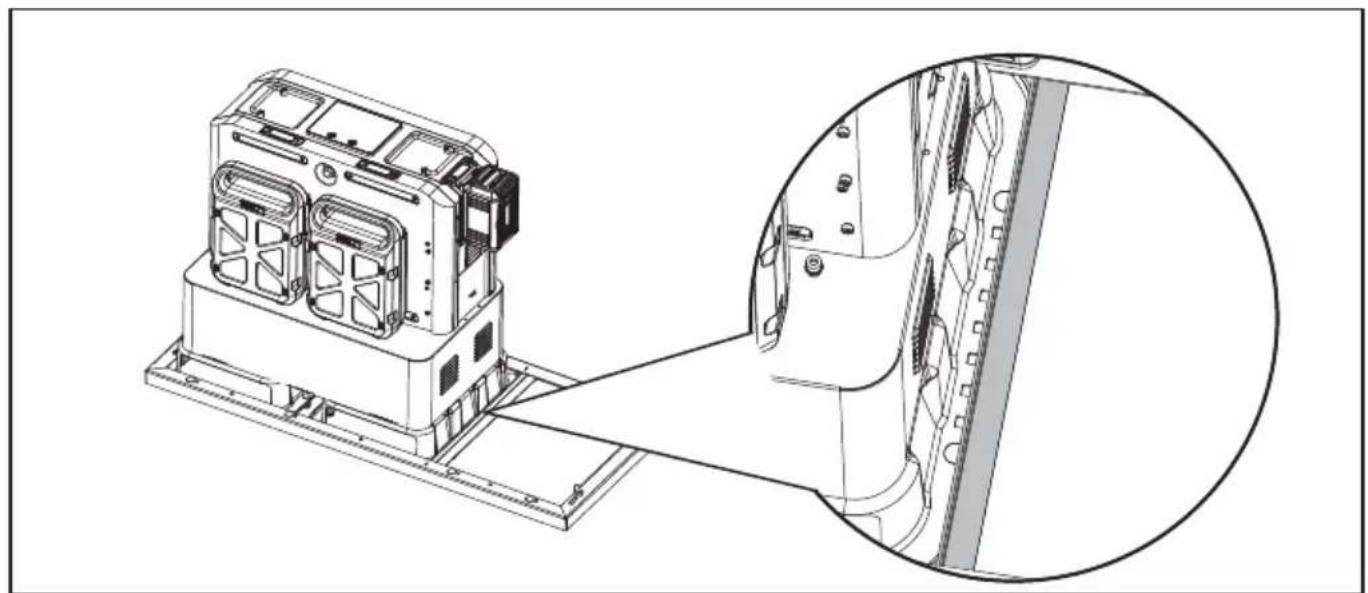

HUOM: Runko 1 ja runko 2 tulee asentaa tiiviisti CyberTankin kiinnityskannattimeen. (Pohjarungon tulee olla päällekkäin CyberTankin kiinnityskannattimen kanssa) Rungon 3 ja CyberTankin välissä tulee olla rako. Jos CyberTankia EI ole vielä asennettu - Lue CyberTankin asennusopas - Asenna CyberTank. HUOM: Älä kokoa CyberTankin suojat. Tarkemmat tiedot CyberTankin asennuksesta löytyvät CyberTankin asennusoppaasta. - Määritä CyberCabinetin asennuspaikka CyberTankin sijainnin perusteella, joko kuorma-auton lavalla tai perävaunussa. - Aseta kaappien pohjapiirros CyberTankin ulkopuolelle. HUOM: Viiva 1 ja 2 tulisi sopia tiiviisti CyberTankin kiinnityskaarilla. HUOM: Aseta pohja oikeaan suuntaan. Älä sekoita pohjaviivan etu- ja takapuolta. - Poraa kiinnitysreiät (13 mm) kuorma-autoon tai perävaunuun, kuten pohjapiirroksessa on esitetty. HUOM

Katso yllä olevat kuvat suositellusta kiinnitysreiän porausasennosta. - Aseta pohjakehys kuvassa esitettyyn asentoon. Kiinnitä pohjakehys vaunun tai perävaunun kantavuus- reikiin kuormankiinnityspulteilla ja muttereilla. Runko 2 Runko 1 Runko 3FIN

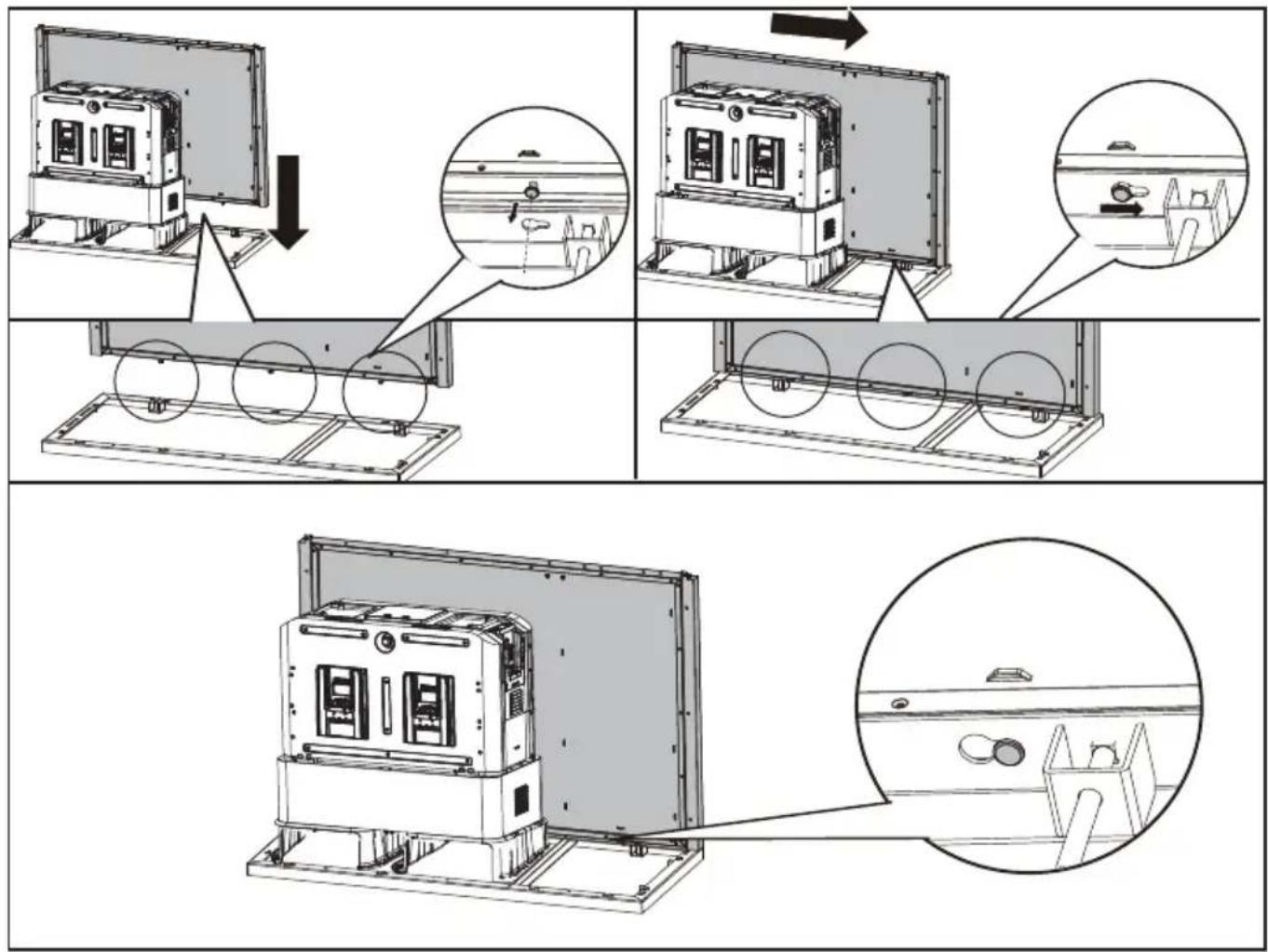

VAIHE 2 Kokoa lämmityssarja CyberTankin kanssa (jos tarpeen). Kun CyberTank on liitetty AC-kaapelilla ja se on liian kylmä latautumaan, lämmityssarja lämmittää sitä, kunnes CyberTank palaa normaalitilaan. CyberTankin LED-näyttö näyttää lämmityksen tilan. Tarkemmat tiedot CyberTankin lämmityssarjasta löytyvät CyberTankin lämmityssarjan käyttöohjeesta. VAIHE 3 Kiinnitä takalevy pohjarunkoon.FIN

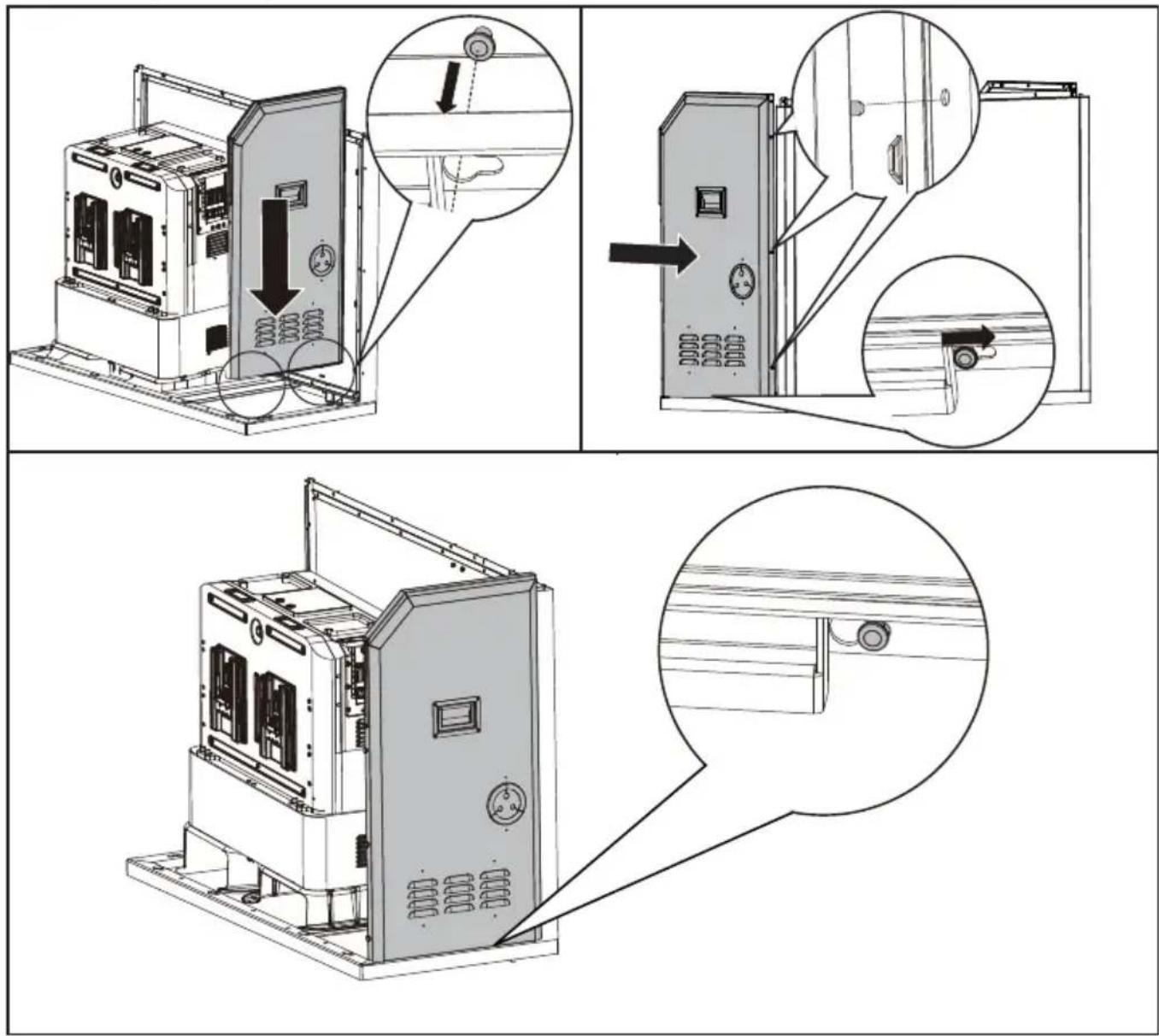

VAIHE 4 Kokoa oikeanpuoleinen paneeli. VAIHE 5 Kokoa vasen paneeli samalla tavalla kuin oikea paneeli.FIN

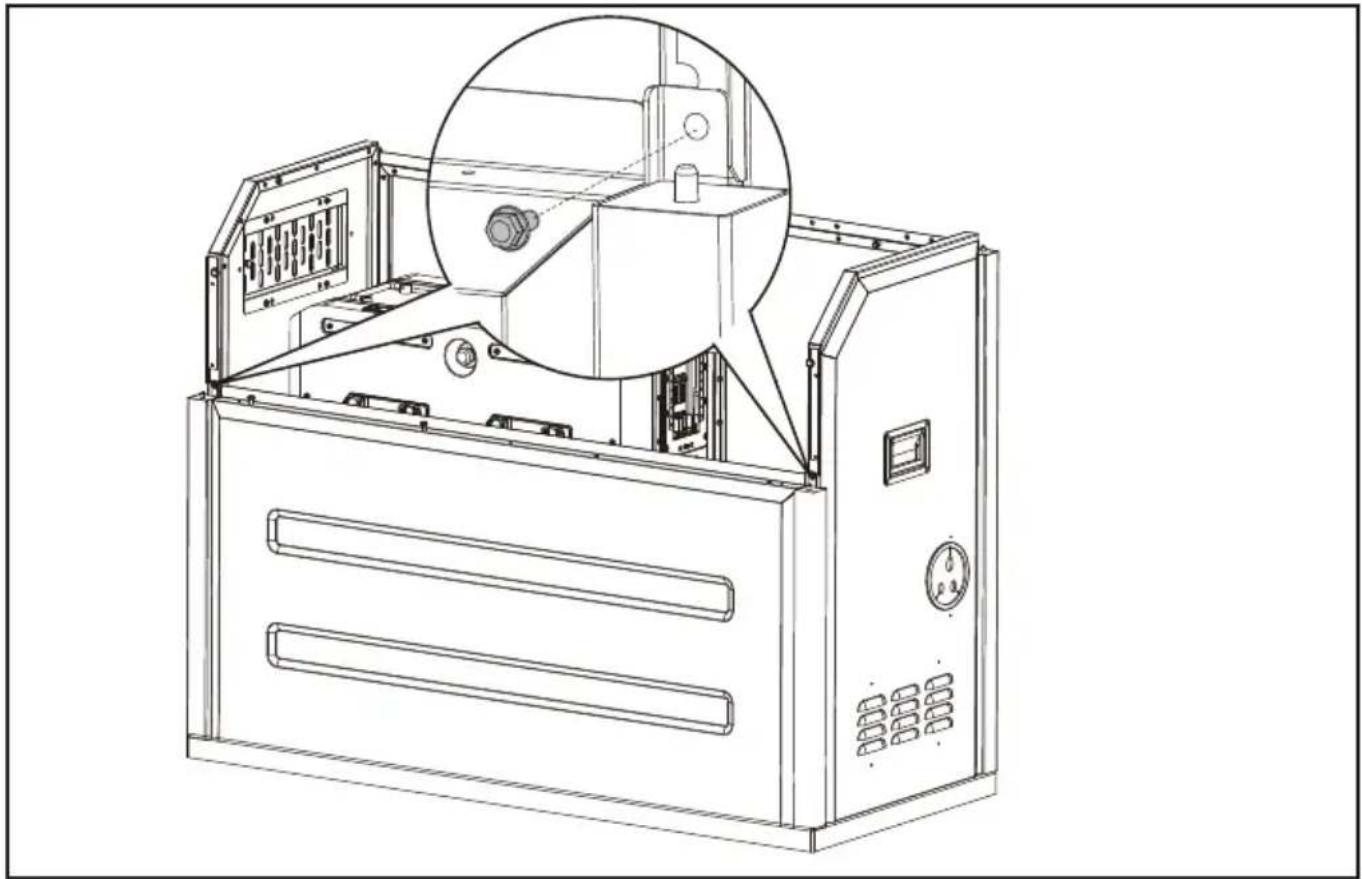

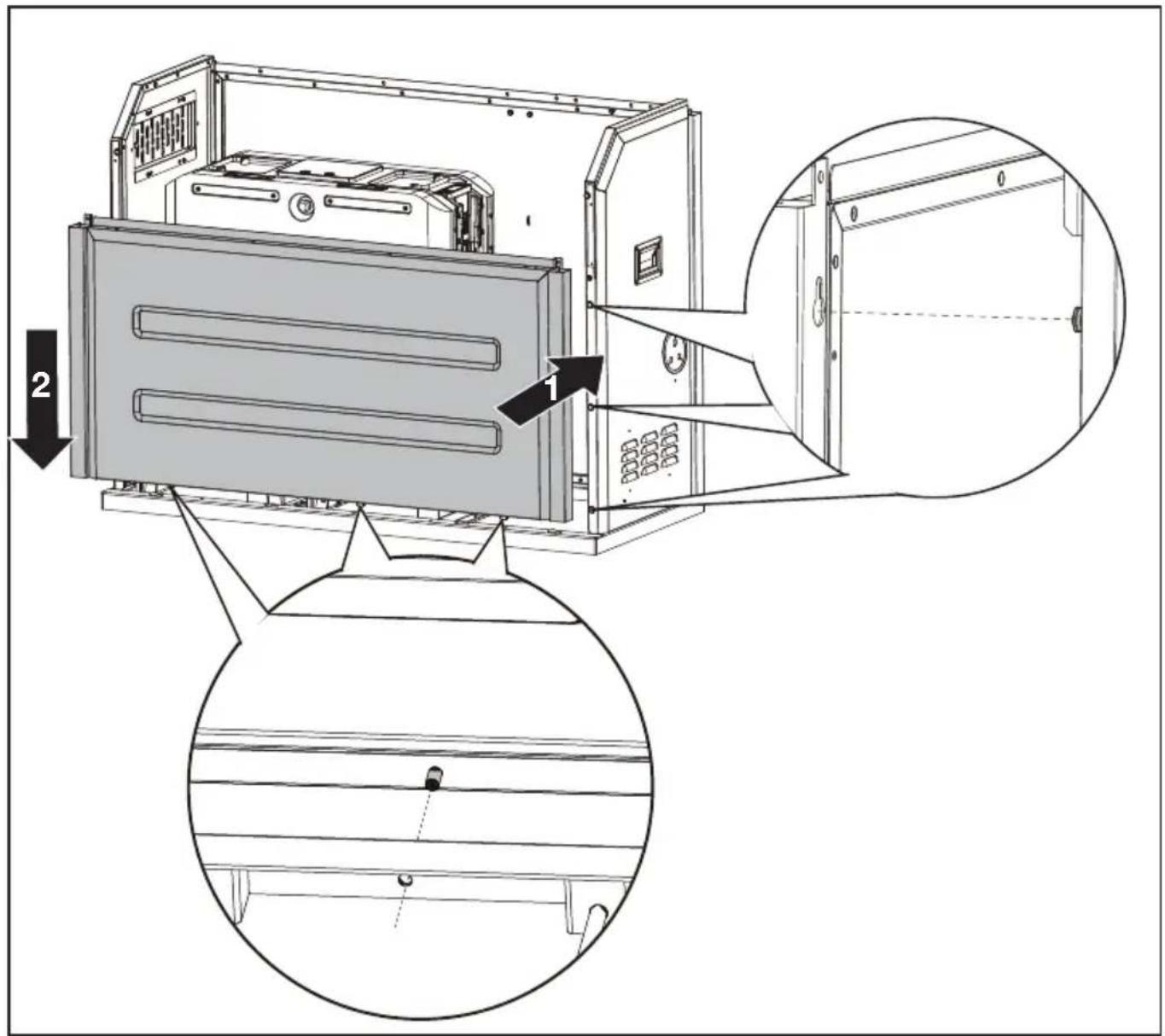

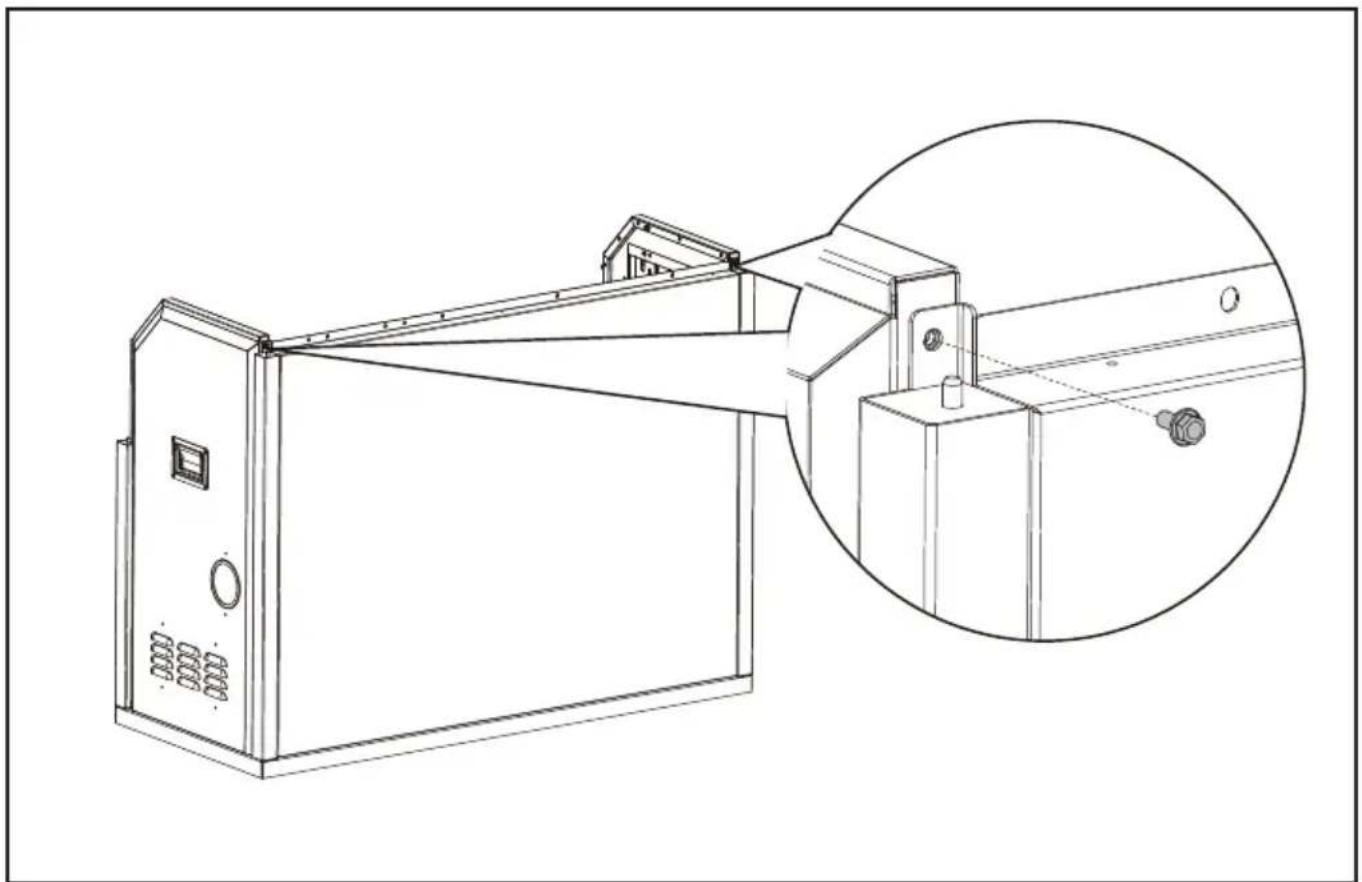

VAIHE 7 Kiinnitä oikea ja vasen paneeli kuusiolaippapulteilla. Kiinnitä etupaneeli kuusiolaippapulteilla.FIN

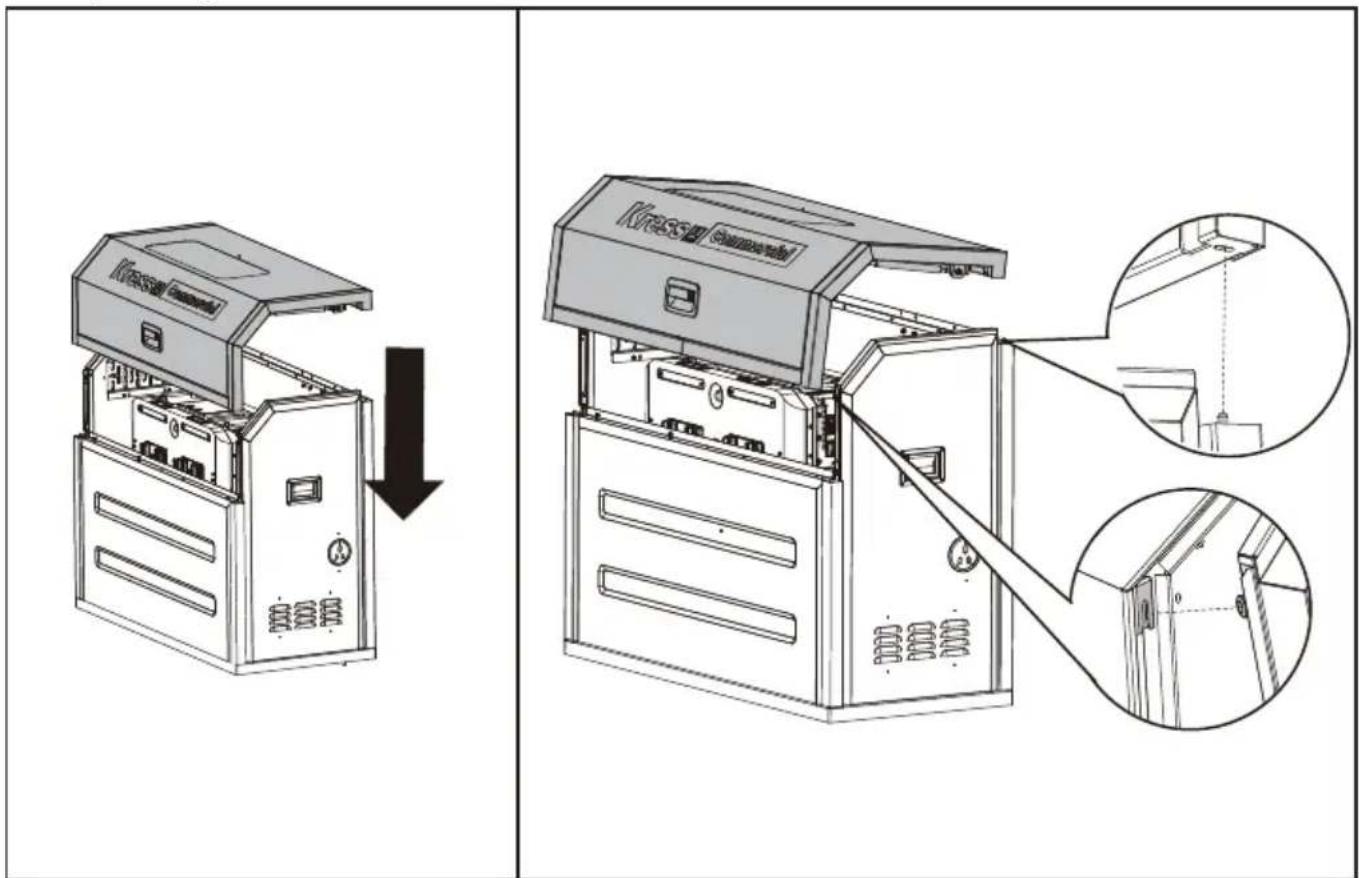

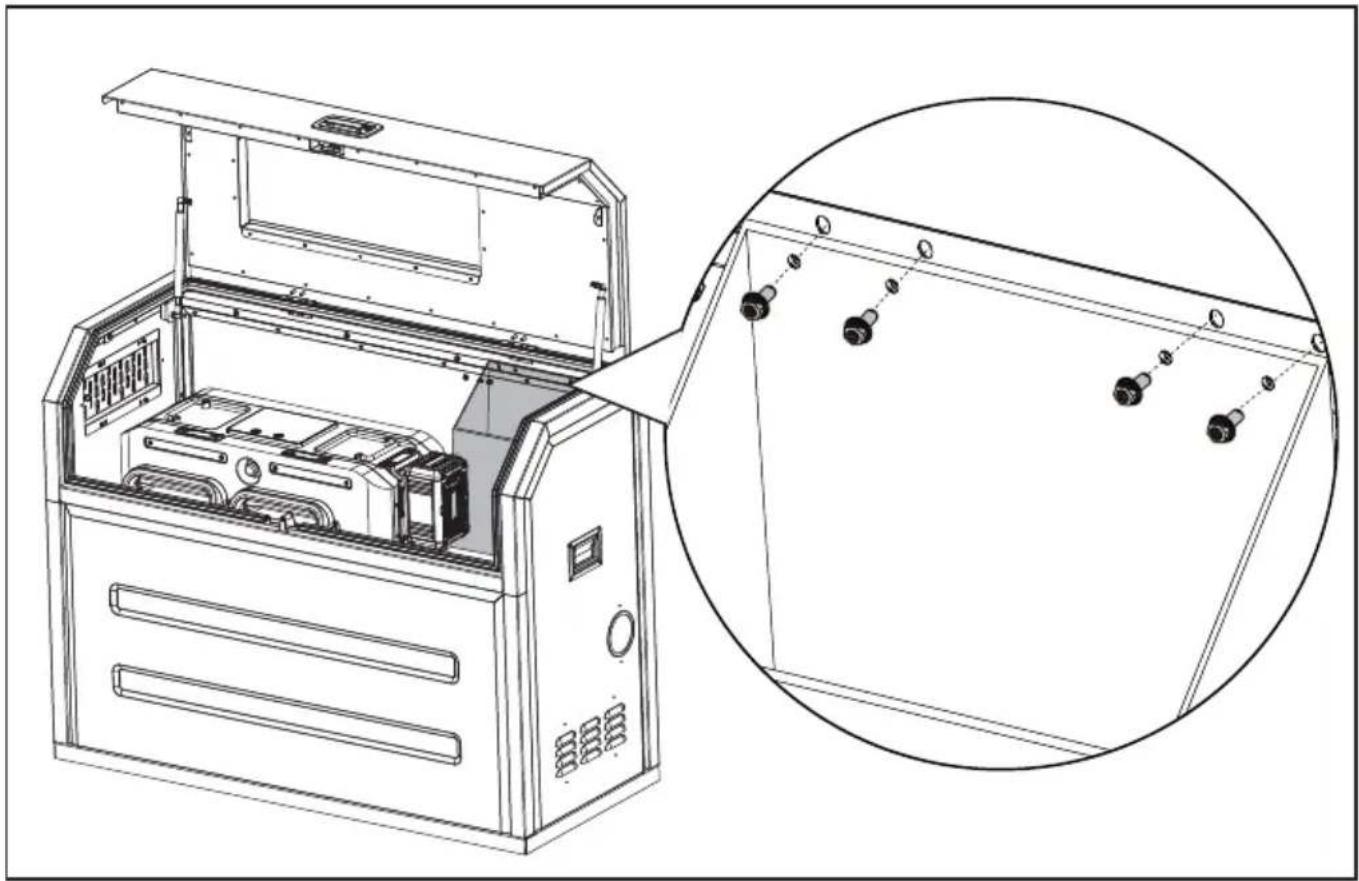

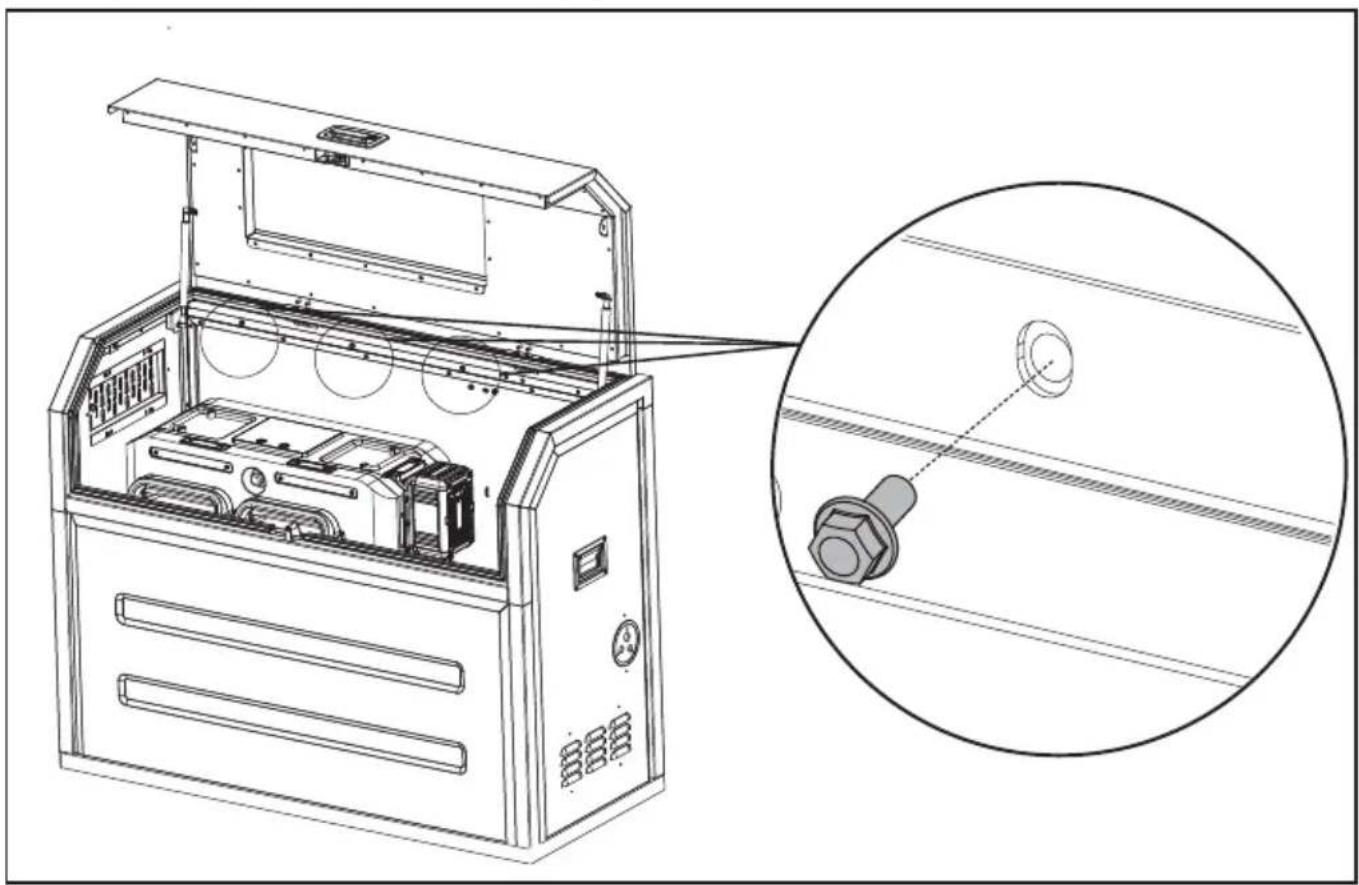

VAIHE 8 Kokoa ylärunko ja ovi. Avaa ovi ja kiinnitä ylärunko ja ovi kuusiolaippapulteilla.FIN

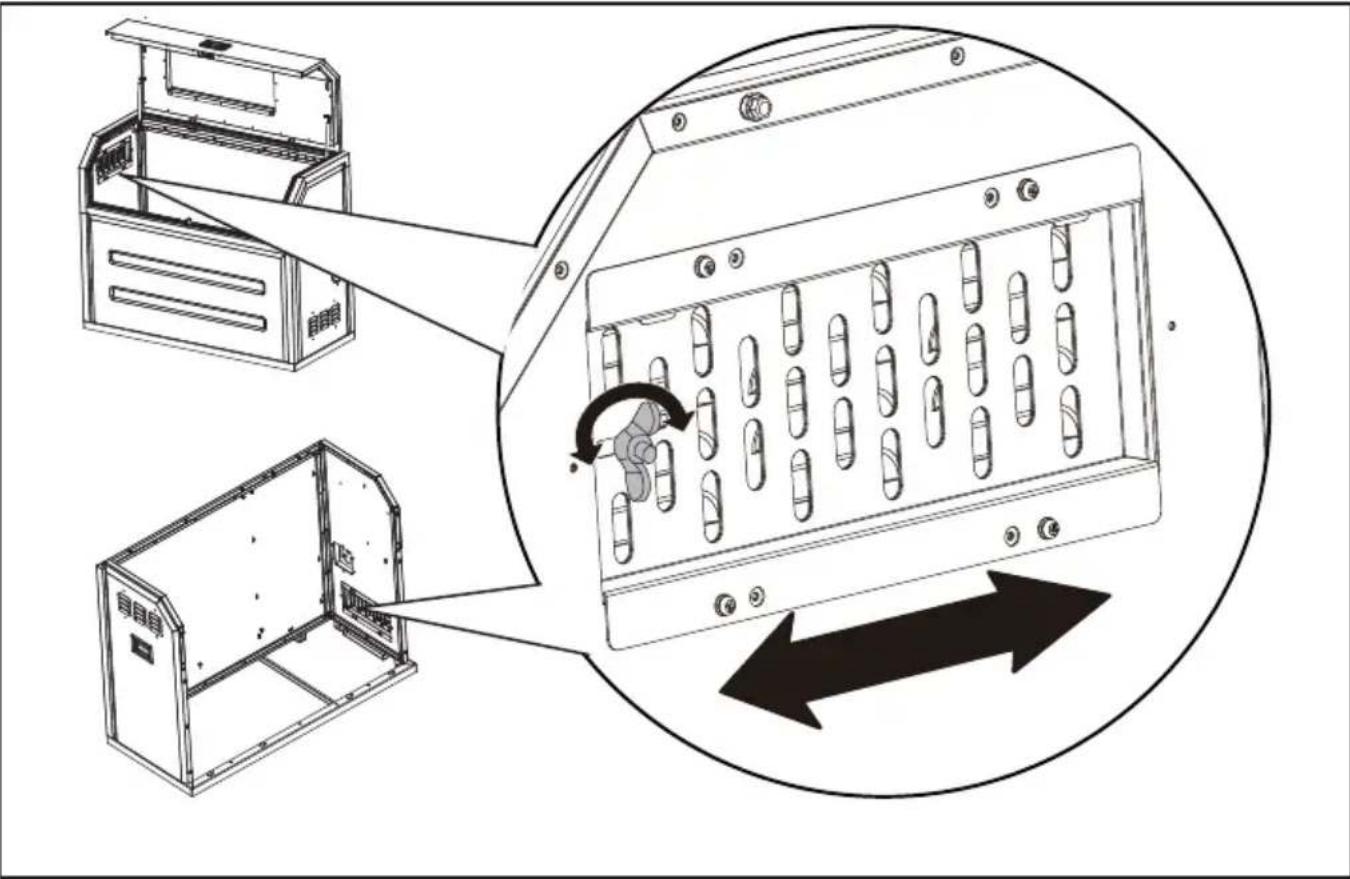

AVAA/SULJE ILMANVAIHTOVENTTIILI. Avaa ilmanottoaukko, kun lämpötila on liian korkea.FIN

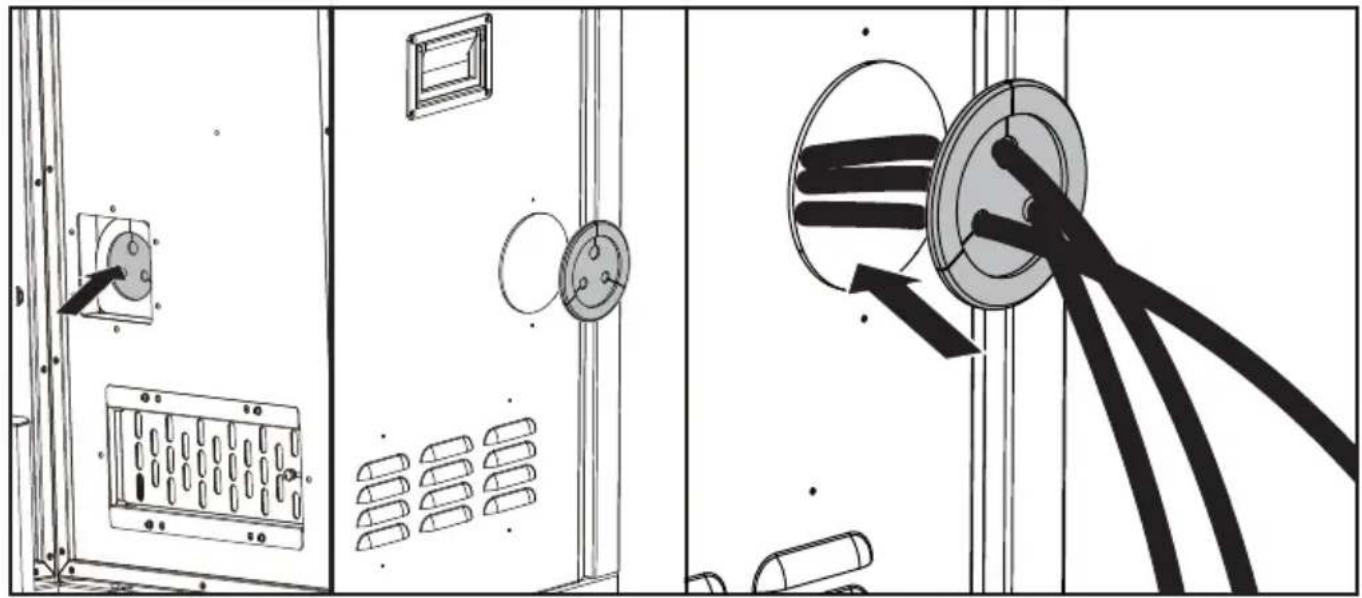

Kiinnitä kaapelit nippusiteillä Ota johdot kaapin läpi kaapelin läpiviennin kautta.FIN

Koko 1,270 mm (Pituus) x 550 mm (Leveys) x 1,000 mm (Korkeus) Paino 96 kg Suositeltu CyberTank KAC875E/KAC877E/KAC880E ** X = 1-999, A-Z, M1-M9 ovat vain eri asiakkaille, näiden mallien välillä ei ole turvallisuuteen liittyviä muutoksia.NOR
