BRUKSANVISNING KAC929.1 KRESS

Montering og betjening....215

Generel opstilling inden i CyberCabinet....225

Tekniske data....226

INTRODUKTION

Kære kunde,

* Ikke alt illustreret eller beskrevet tilbehør medfølger.

- Placer grundrammen i den viste position i figuren ovenfor. Fastgør grundrammen med bærebolte og møtrikker.

TRIN 2

Monter bagsiden med bundrammen

DK

TRIN 4

Montering og bruk....245

Generell utforming inne i CyberCabinet....255

Tekniske data....256

INTRODUKSJON

Kjære kunde,

Takk for at du kjøpte dette Kress Commercial-produktet. Vi er dedikerte innen utvikling av høykvalitetsprodukter som dekker dine behov for kommersiell landsskapsarkitektur.

Kress-merket er synonymt med försteklasses service. Hvis du har spørsmål eller bekymringer angående produktet gjennom produktets levetid, bes du kontakte forhandleren din eller vårt kundeserviceteam for å få hjelp.

Vi er sikre på at du vil ha glede av å bruke Kress-produktet ditt i mange år fremover.

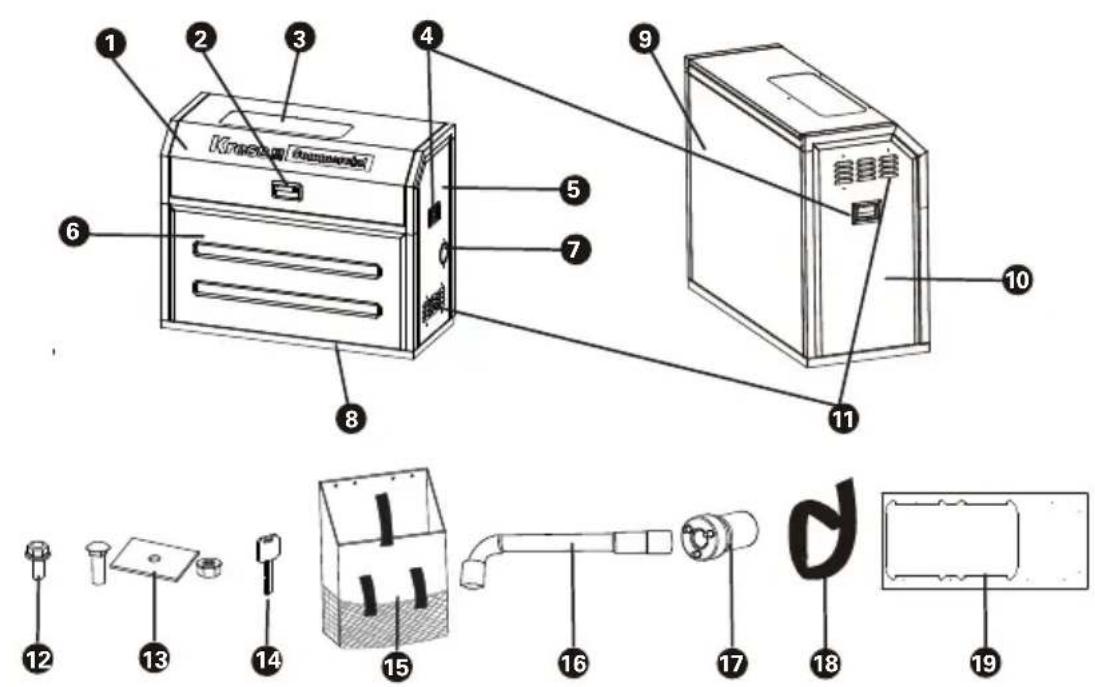

TILTENKT BRUK

Produktet er ment for å beskytte CyberTank og relaterte produkter mot dårlig vær, utilsiktet kontakt og tyveri.

* Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen.

	Beskrivelse Antall
12.	Sekskantet flensbolt (M5x12)(Til å sikre panelene og topprammen og døren)	23
13.	Transportbolter(3/8-16 x 4'')+avstandsstykke+ mutter(For å sikre bunnrammen)	6
14.	Nøkkel 2
15.	Bagasje 1
16.	Fastnøkkel(For montering eller fjerning av sekskant-flensbolter)	1
17.	Tilpasset sokkel(For å montere eller fjerne mutrene)	1
18.	Kabelstrips 7
19.	Basisomriss 1
20.	Varmesett* 1

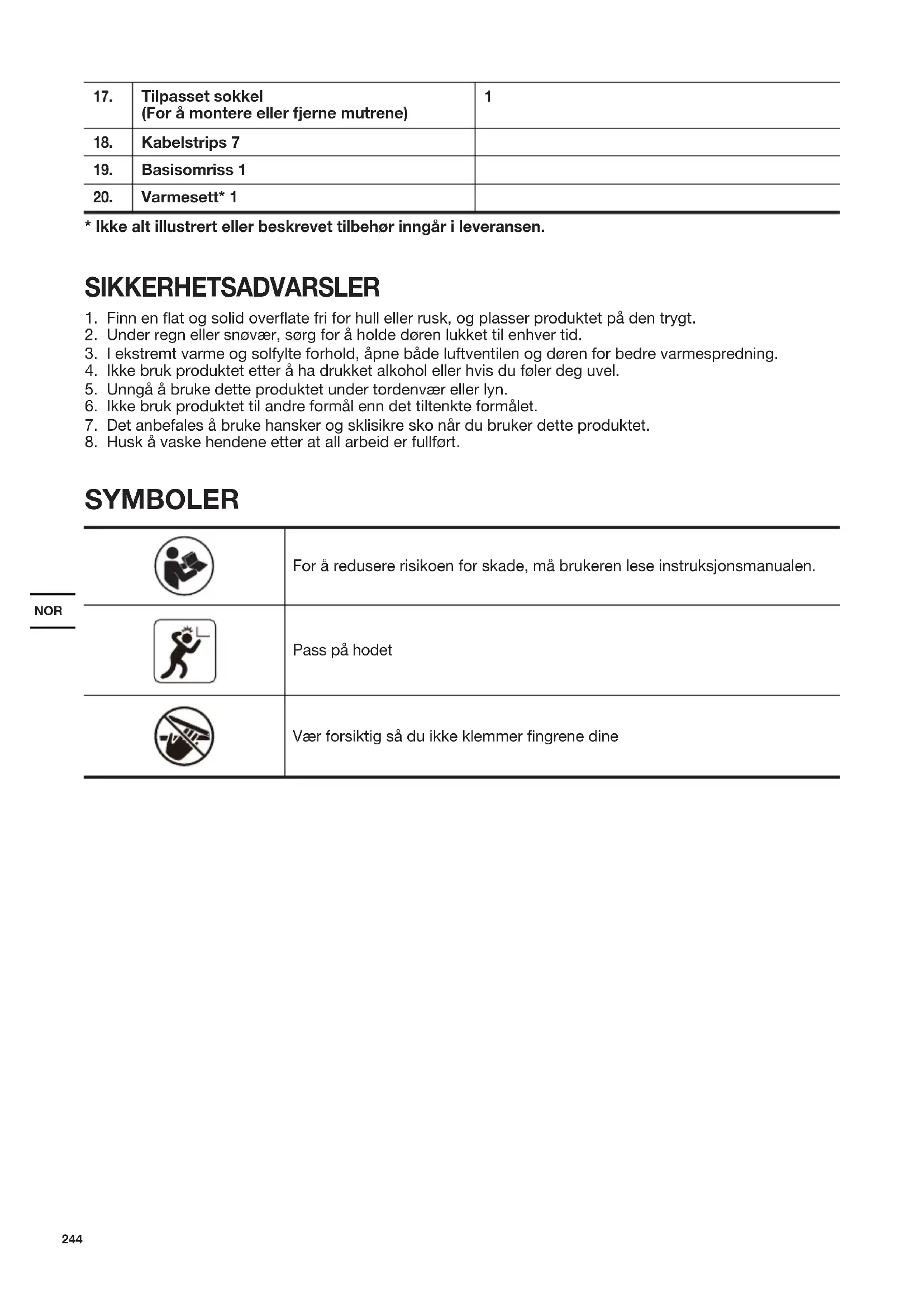

SIKKERHETSADVARSLER

1. Finn en flat og solid overflate fri for hull eller rusk, og plasser produktet på den trygt.
2. Under regn eller snøvær, sørg for å holde døren lukket til enhver tid.
3. I ekstremt varme og solfylte forhold, åpne både luftventilen og døren for bedre varmespredning.
4. Ikke bruk produktet etter å ha drukket alkohol eller hvis du føler deg uvel.
5. Unngå å bruke dette produktet under tordenvær eller lyn.
6. Ikke bruk produktet til andre formål enn det tiltenkte formålet.
7. Det anbefales å bruke hansker og sklisikre sko når du bruker dette produktet.
8. Husk å vaske hendene etter at all arbeid er fullført.

SYMBOLER

NOR

MONTERING OG BRUK

• INSTALLER DITT CYBERCABINET

STEG 1

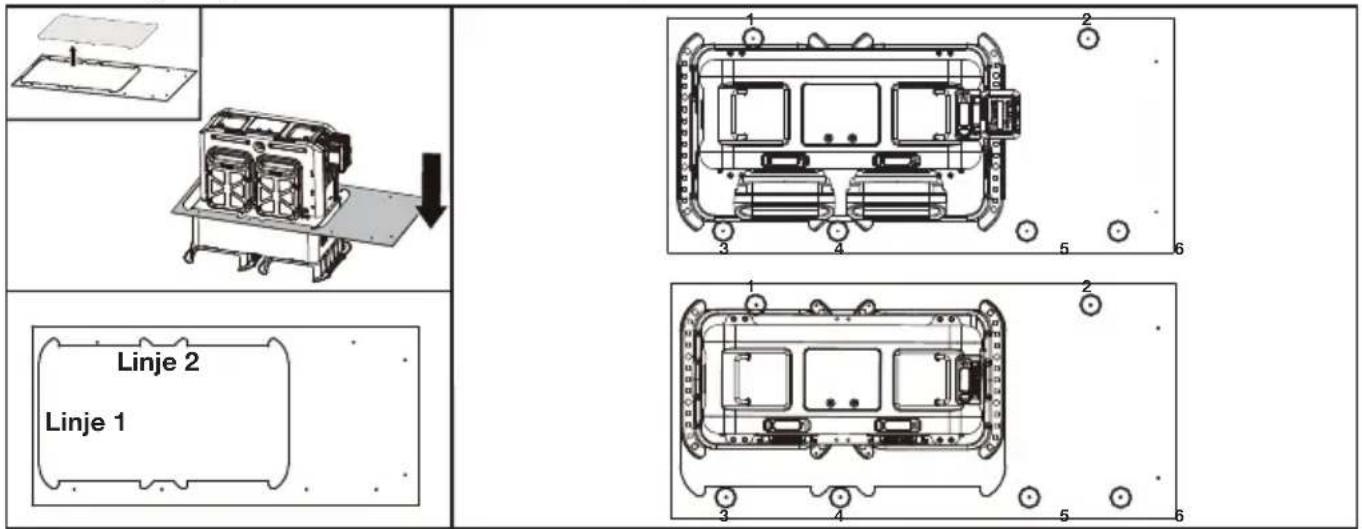

Hvis CyberTanken din allerede er installert på ønsket sted

• Fjern beskyttelsesdekslene til CyberTanken. Hvis regnbeskyttelsesdekselet er installert, fjern det først.
• Bestem installasjonsposisjonen for ditt CyberCabinet basert på plasseringen av din CyberTank enten i lasteplanet på din lastebil eller tilhenger.
• Plasser skapets basisomriss på utsiden av din CyberTank.

MERKNAD: Bør linje 1 og linje 2 på basisomrisset passe tett med CyberTank-monteringsbrakettene. MERKNAD: Vennligst plasser basen i riktig retning. Ikke forveksle fronten og baksiden av basisomrisset. Vennligst vær oppmerksom på utskriften på grunnomrisset.

- Bor monteringshullene (13 mm) i lastebilen eller tilhengeren som vist på basisomrisset.

MERKNAD: Se følgende figur for anbefalt boring av monteringshull. Den anbefalte boringen er kun for referanse og kan justeres etter den faktiske situasjonen.

Linje 2 Linje 1

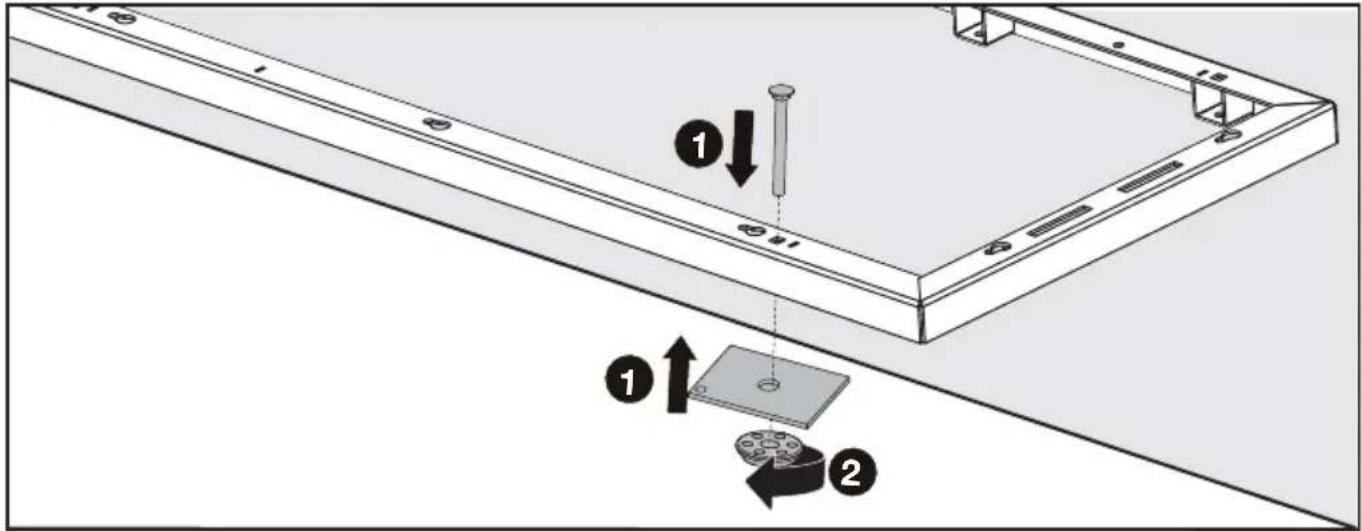

- Plasser baserammen i henhold til posisjonen til monteringshullene. Fest baserammen med karosseribolter og muttere.

- Les installasjonsveiledningen for CyberTanken.

- Installer CyberTanken.

MERKNAD: Ikke monter beskyttelsesdekslene til CyberTank. For detaljert informasjon om CyberTank-installasjon, se installasjonsveiledningen for CyberTank.

- Bestem installasjonsposisjonen for ditt CyberCabinet basert på plasseringen av din CyberTank enten i lasteplanet på din lastebil eller tilhenger.

- Plasser skapets basisomriss på utsiden av din CyberTank.

MERKNAD: Bør linje 1 og linje 2 på basisomrisset passe tett med CyberTank-monteringsbrakettene.

MERKNAD: Vennligst plasser basen i riktig retning. Ikke forveksle fronten og baksiden av basisomrisset.

- Bor monteringshullene (13 mm) i lastebilen eller tilhengeren som vist på basisomrisset.

MERKNAD: Se de ovennevnte figurene for anbefalt boring av monteringshull.

- Plasser basekassen i posisjonen som er vist på figuren over. Fest basekassen med bærebolter og muttere.

STEG 2

Når CyberTank er koblet til AC-kabel og det er for kaldt for å lade, vil varmesettet begynne å varme den opp til

CyberTank returnerer til normal status. LED-skjermen til CyberTank vil vise statusen for oppvarming.

For detaljert informasjon om CyberTank-varmesett, se instruksjonsmanual for CyberTank-varmesett.

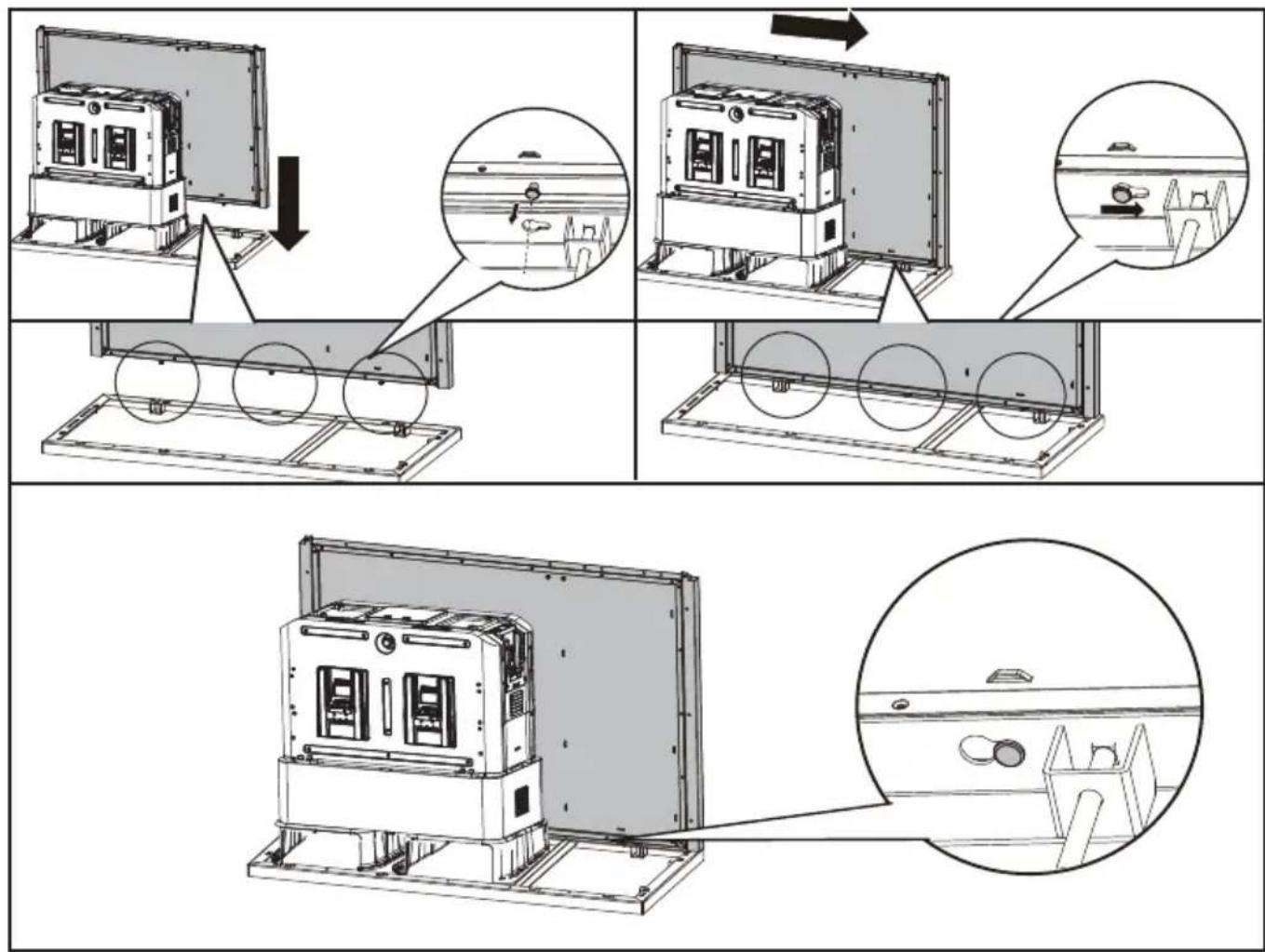

STEG 3

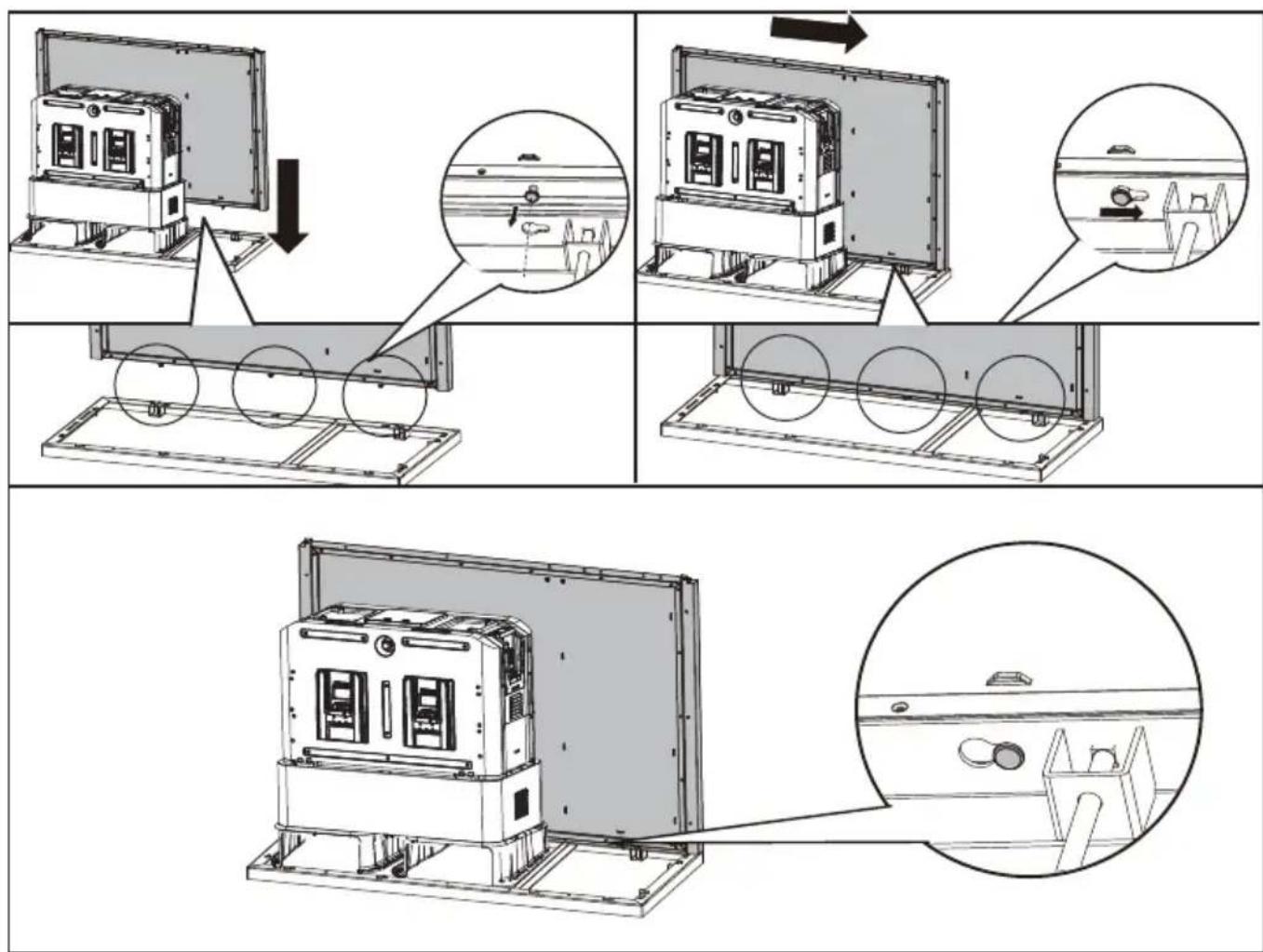

Monter bakpanelet på bunnrammen.

NOR

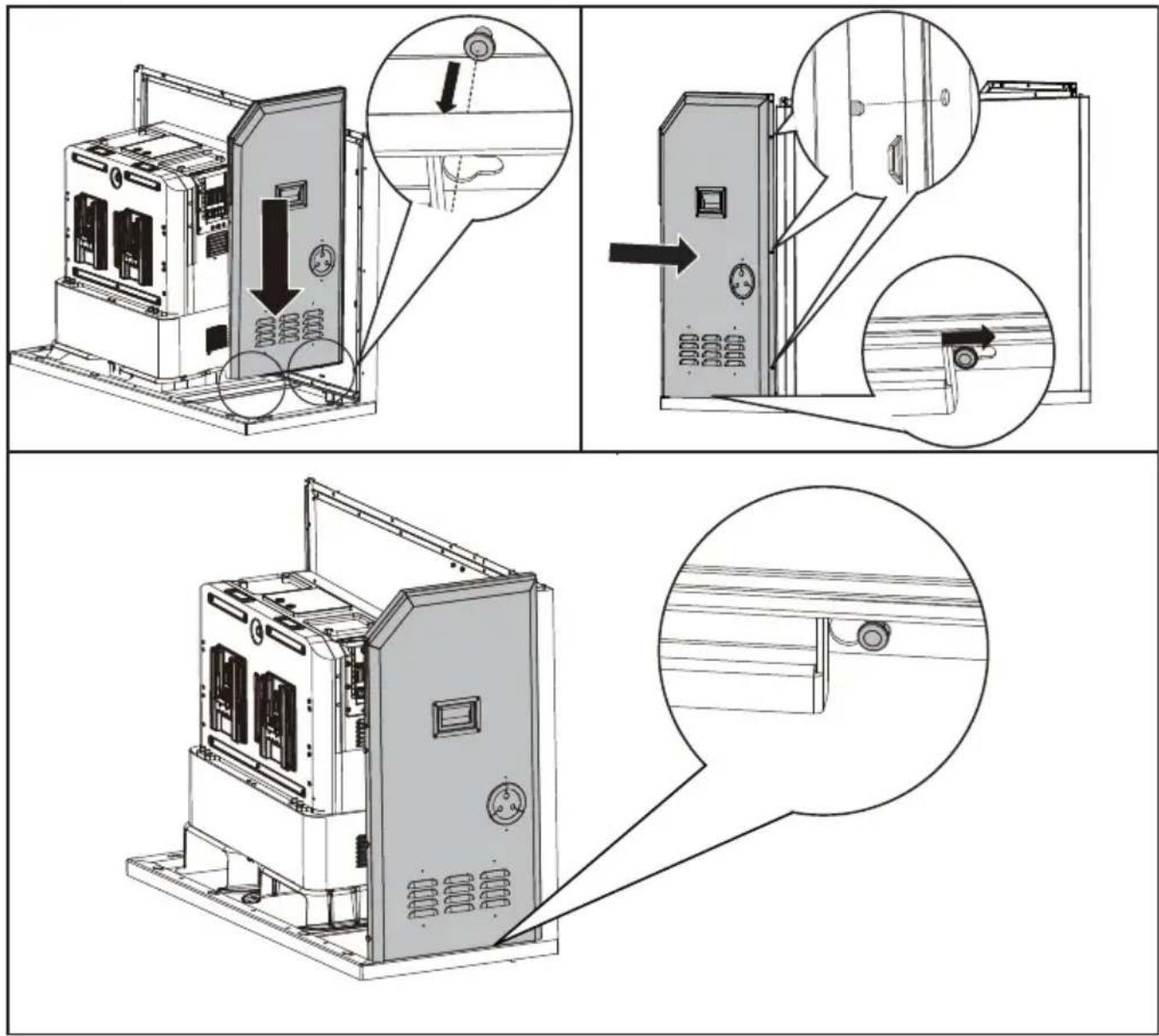

STEG 4

Monter høyre sidepanel.

STEG 5

Monter venstre sidepanel på samme måte som høyre sidepanel.

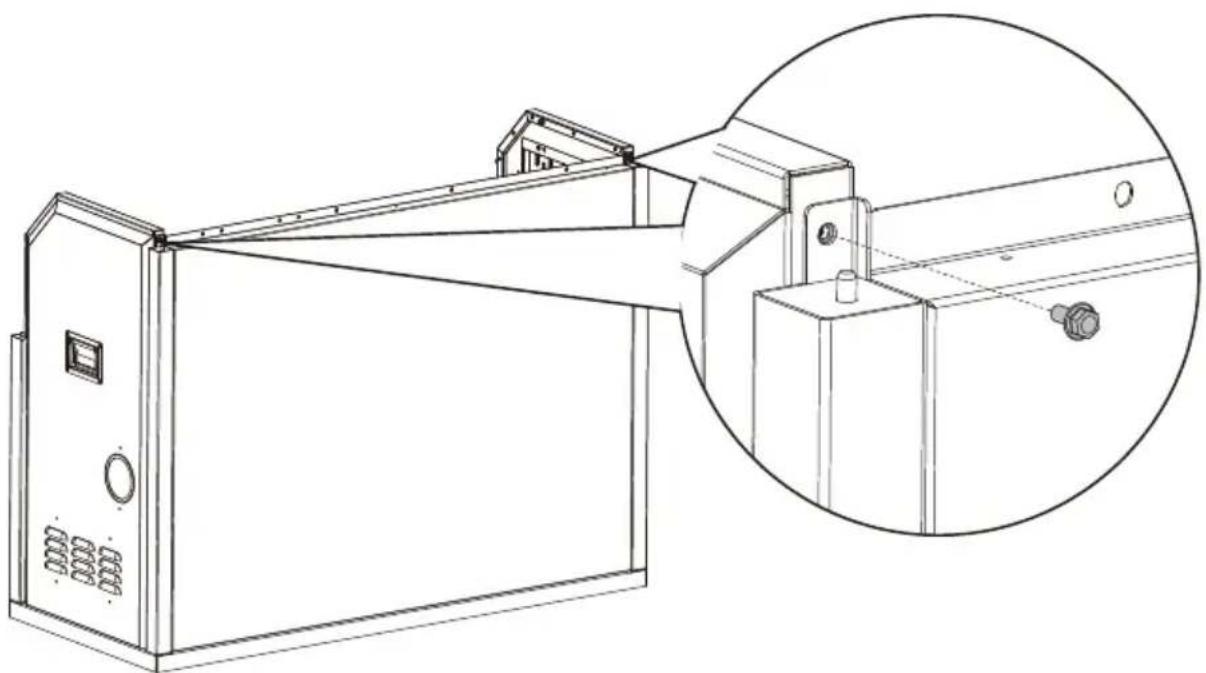

STEG 6

Sikre høyre sidepanel og venstre sidepanel med sekskantflensbolter.

NOR

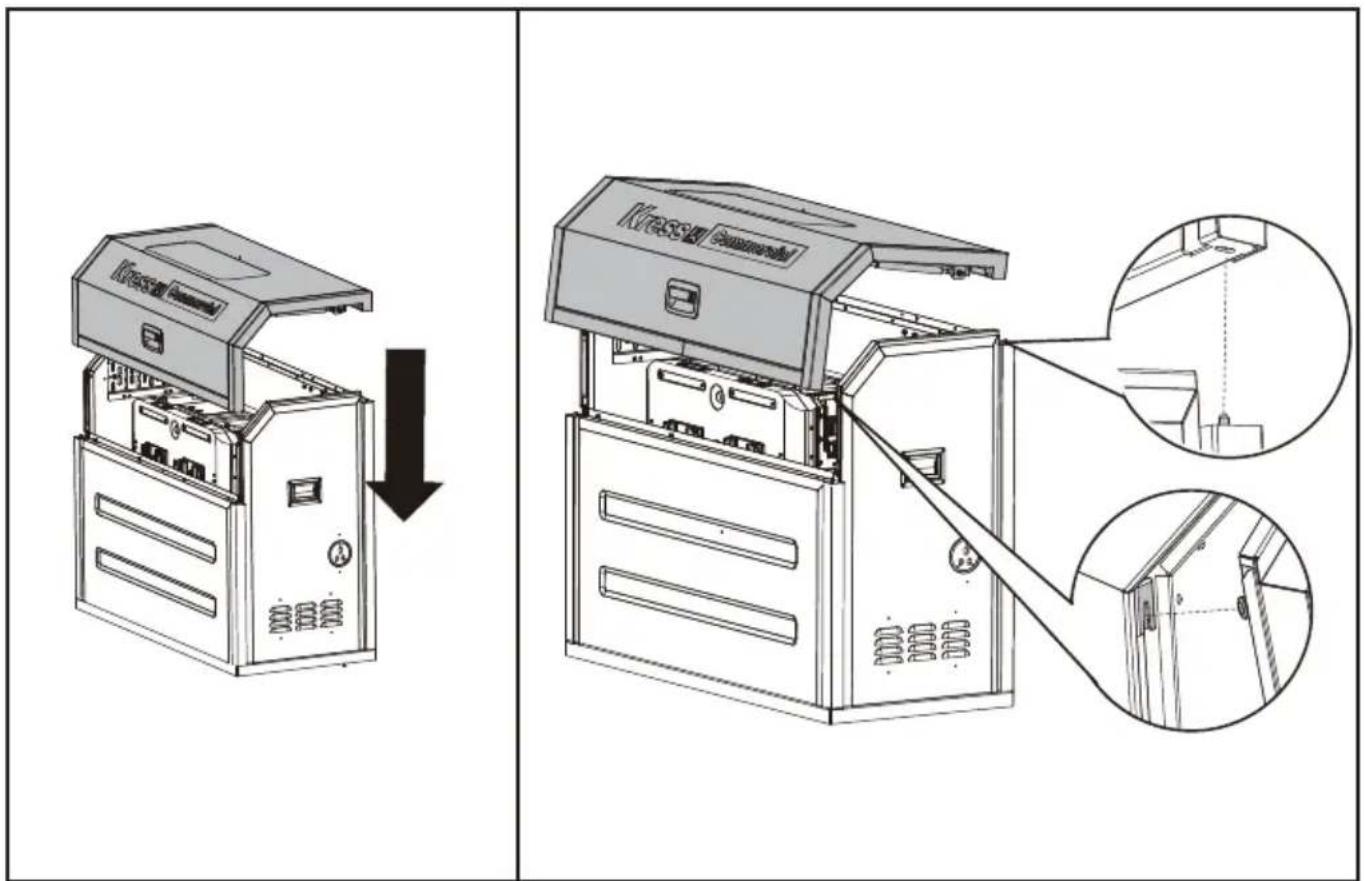

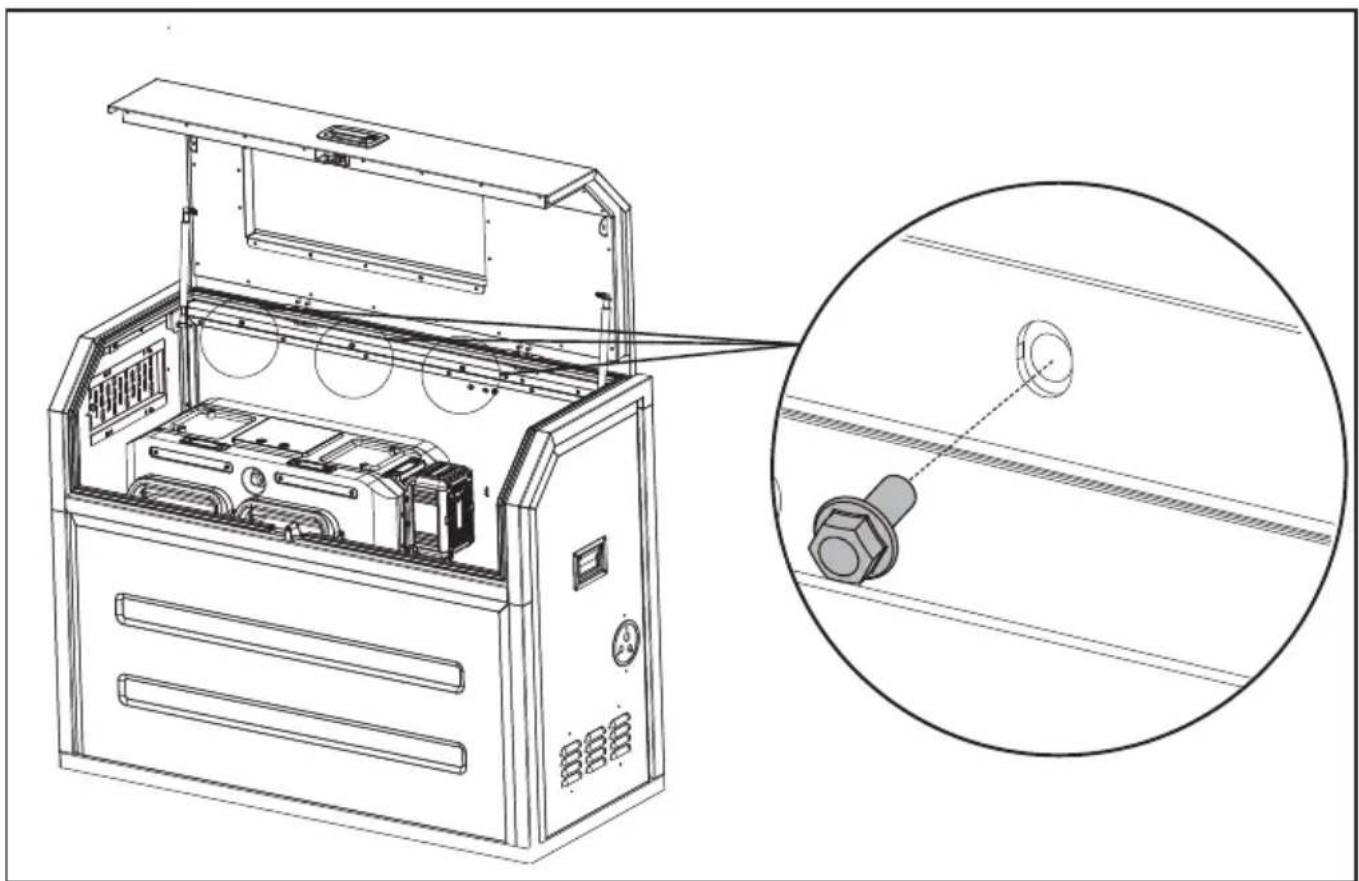

Monter toppramme og dør.

Åpne døren og sikre topprammen og døren med sekskant ensbolter.

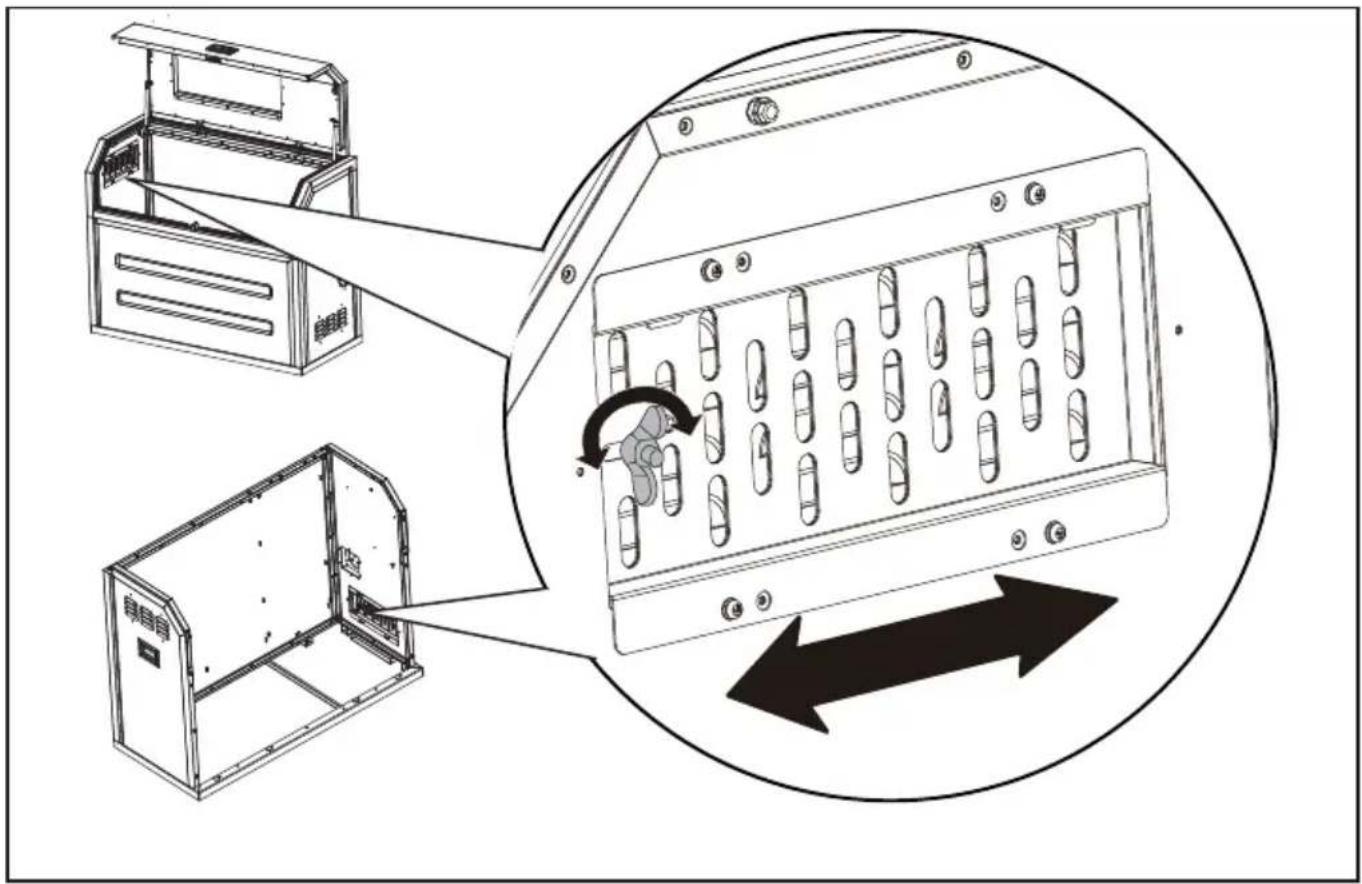

Åpne luftventilen när temperaturen er for høy.

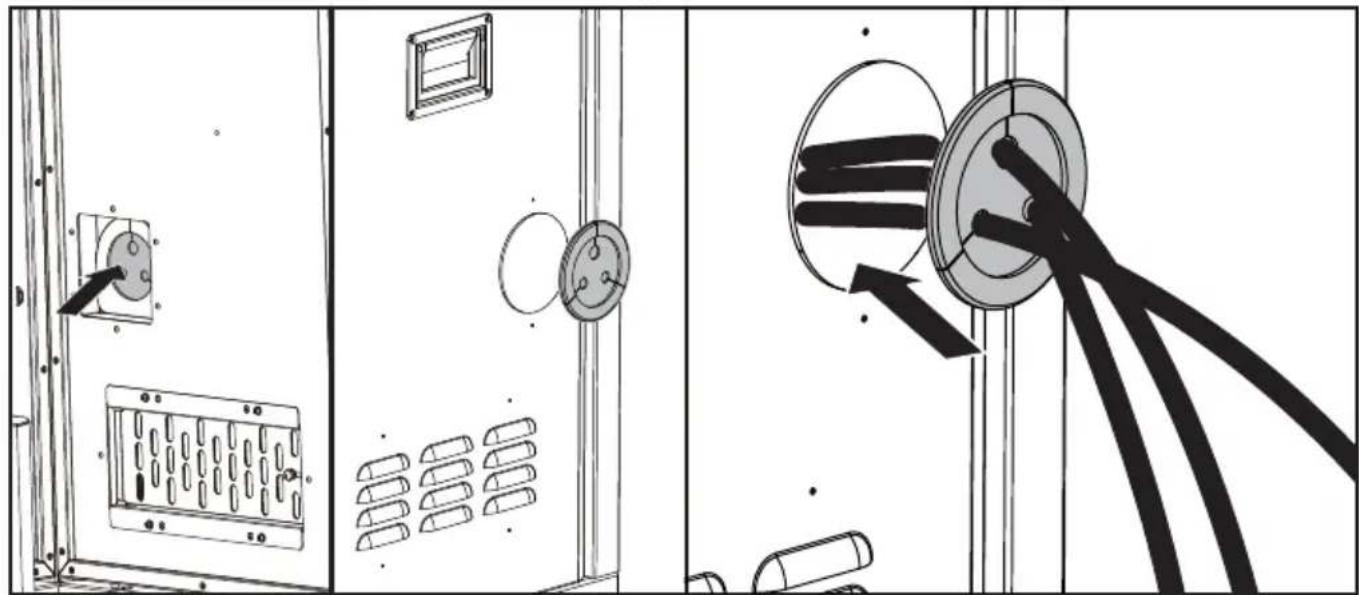

Trekk kablene ut av skapet gjennom kabelutløpet

	KAC929 KAC929.X**
Størrelse 1270 mm (lengde) x 550	mm (bredde) x 1000 mm (høyde)
Vekt 96kg
Anbefalt CyberTank KAC875E/KAC877E/KAC880E

** X = 1-999, A-Z, M1-M9 er kun for forskjellige kunder, det er ingen sikkerhetsrelaterte endringer mellom disse modellene.
