HASZNÁLATI ÚTMUTATÓ SBSLAB150 STEINBERG

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg Száraz fürdő
Modell	SBS-LAB-150
Névleges feszültség [V~] / frekvencia [Hz] 100-240 / 50-60
Bemeneti teljesítmény [W] 50
Védelmi osztály	II
Hőmérséklet-szabályozási tartomány [°C]	R.T + 5-100
Időzítési tartomány 1min-99h59min
Standard blokk [lyukak*ml] 15*1.5
Méretek [szélesség * hosszúság * magasság; mm]	110*185*136
Súly [kg] 1,05

A készülék leírása

A termék egy mikroszámítógép-vezérelt eszköz, amelyet különböző laboratóriumi alkalmazásokhoz terveztek. Széles körben használják többek között mintainkubációra, DNS-amplifikációra, elektroforézis előtti denaturálásra és szérumszilárdításra.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

Tevékenység

Kezelőfelület és gombok

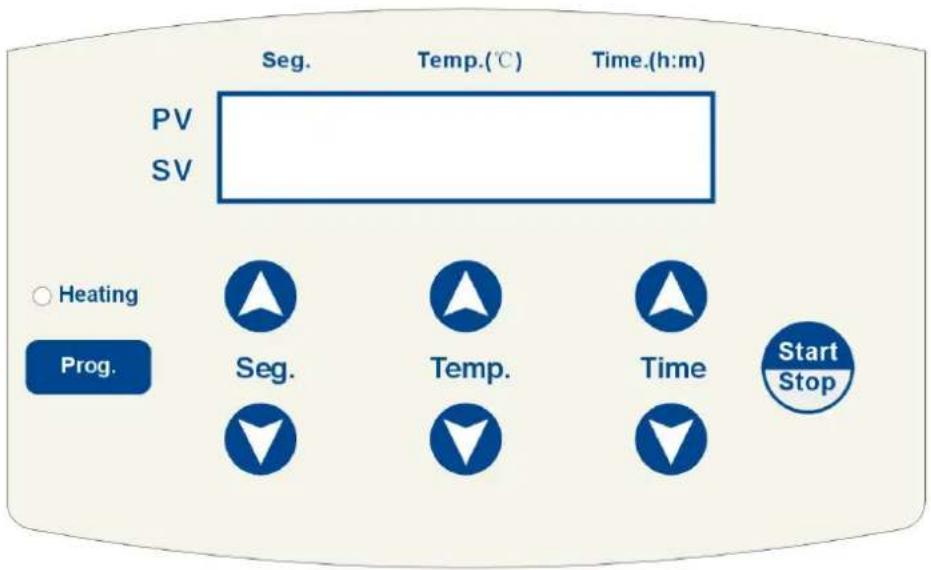

1. Kezelőpanel és kijelző nézet

Seg. Temp.(°C) Time.(h:m) PV SV ○ Heating Prog. Seg. Temp. Time Start Stop

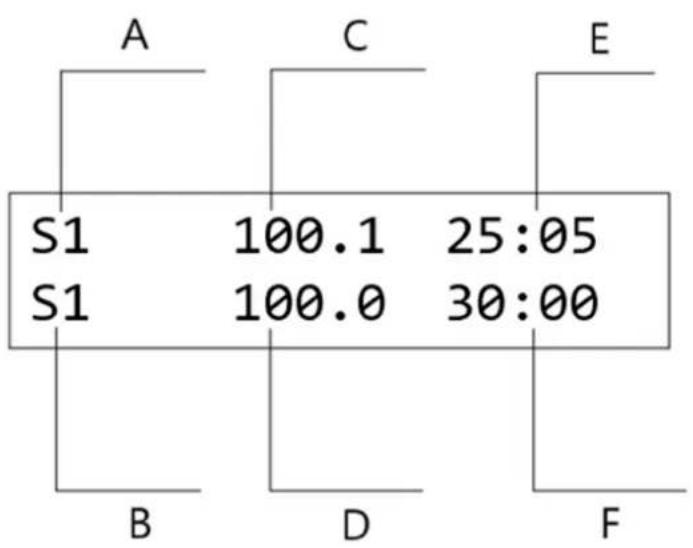

1. Kijelző képernyő

A- Aktuális hőmérséklet csomópont

B- Hőmérsékleti csomópont beállítása

C- Jelenlegi hömérséklet

D- Hőmérséklet beállítása

E- Hátralévő idő

F- Beállítási idő

1. Gomb utasítások

Gomb	Utasítás
	Program kiválasztása: Válassza ki a kívánt programcsomópontot, amely legfeljebb öt csomópontot támogat: S1, S2, S3, S4 és S5.
	Hőmérséklet beállítás: A hőmérséklet-beállító gombbal állíthatja be az üzemi hőmérsékletet. Nyomja meg a "▲" és "▼" gombokat a hőmérséklet
	értékének módosításához. A gyorsabb beállításokhoz nyomja meg hosszan a "▲" és "▼gombokat a számjegyek pozíciójának megváltoztatásához.
Time ▲▼	Időzítés beállítása: Az időzítés beállítása gomb segítségével állítsa be az időtartamot. Nyomja meg a "▲" és "▼" gombokat a kívánt idő beállításához. A gyorsabb beállításokhoz nyomja meg hosszan a "▲" és "▼ gombokat a számjegyek pozíciójának megváltoztatásához.
Prog.	Prog.Programbeállítás: Nyomja meg a gombot a végpont csomópont kiválasztásához. A kezdő csomópont alapértelmezés szerint S1. A következő programsorozatok konfigurálhatók: S1-S2, S1-S2-S2-S3, S1-S2-S3-S4 és S1-S2-S3-S3-S4-S5.
Start/Stop	Start/Stop: Nyomja meg a Start/Stop gombot a program működésének megkezdéséhez. A program leállításához nyomja meg újra.

Működési utasítások

1. Egypontos programbeállítás

a) Kapcsolja be a hálózati kapcsolót, a kijelző az alábbi ábrán látható.

System-Testing

• • • • • •

A műszer inicializálódik, egy "Beep" hang kíséretében.

b) 6 másodperc múlva a kijelzőn megjelenik: "S1" mint az utolsó működési csomópont, "30.0" mint a blokkok aktuális hőmérséklete, "37.0" mint a korábban beállított hőmérséklet, és "10:00" mint a korábban beállított idő. A hőmérsékletet "℃"-ban, az időt pedig "óra:perc"-ben jeleníti meg. A kijelző az alábbi ábrán látható.

S1 30.0 00:00

S1 37.0 10:00

c) Nyomja meg a Temp gombot a hőmérséklet értékének beállításához a tizedesjegy növelésével vagy csökkentésével. Ha a gombot 3 másodpercnél hosszabb ideig nyomja meg, a beállítás gyorsan átkerül a készülékről a tízes helyre, így gyorsabb változtatásokat tesz lehetővé.

Nyomja meg a Time gombot az időérték növelésével vagy csökkentésével történő beállításához. Ha a gombot 3 másodpercnél tovább tartja lenyomva, a beállítás gyorsan átkerül a készülékről a tízes helyre, ami gyorsabb módosítást tesz lehetővé.

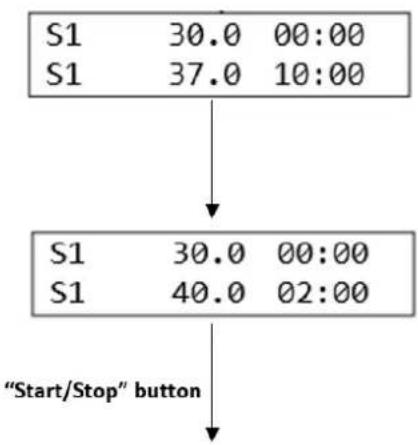

PI. a hőmérsékletet 40°C-ra, az időt pedig 2 órára állítani 37°C-ról és 10 óráról: Nyomja meg a Temp gombot, amíg 40°C-ra nem emelkedik, majd engedje fel a gombot. A készülék automatikusan megerősíti és elmenti a beállítást. Ezután nyomja meg a Time gombot, amíg a beállítás 02:00-ra csökken, majd engedje fel a gombot. A készülék megerősíti és elmenti az időt. Az S1 csomópont hőmérséklet- és időbeállításai sikeresen konfigurálásra kerültek. A program futtatásához nyomja meg a Start/Stop gombot. A kijelző az alábbi ábrán látható.

Az egypontos program működtetése

d) Nyomja meg a Seg gombot az S1, S2, S3, S4 és S5 5 hőmérsékleti pontjának kiválasztásához és beállításához. Például nyomja meg a gombot az S2 kiválasztásához, majd kövesse az előző c) lépést az S2 hőmérsékletének és idejének beállításához. A kijelző az alábbi ábrán látható.

Kövesse ugyanezeket a lépéseket az S1-S5 csomópontok hőmérséklet- és időértékeinek beállításához. Ez az öt hőmérsékleti pont elmenthető gyakran használt beállításként, így a felhasználó szükség esetén gyorsan kiválaszthatja őket.

2. Többpontos program beállítása

a) Nyomja meg a Prog. gombot az S1, S2, S3, S4 és S5 hőmérsékleti pontjainak kombinálásához többpontos csatlakozási programokba, például S1-S2, S1-S2-S2-S3, S1-S2-S3-S3-S4 vagy S1-S2-S3-S3-S4-S5.

FIGYELEM! A többpontos program hömérsékleti pontja csak S1-től indulhat.

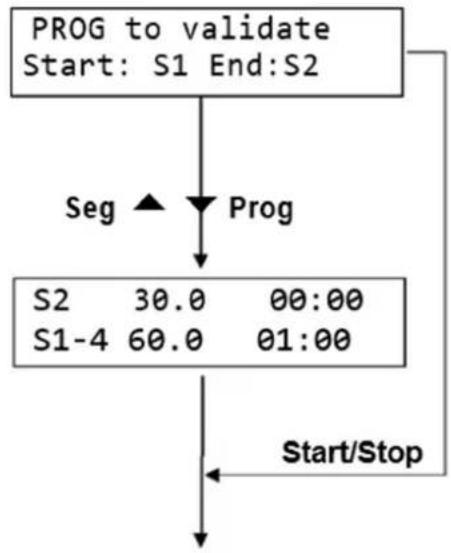

b) Pl. az S1-S2-S3-S4 csatlakozási program beállításához nyomja meg a Prog. gombot. A kijelzőn megjelenik az aktuális konfiguráció, ahol S1 a kezdő csomópont (amely nem módosítható) és S2 a végcsomópont (amely módosítható). Nyomja meg a gombot, hogy S2-t S4-re váltson. Ezután nyomja meg a Start/Stop gombot a beállítás megerősítéséhez. A csomópont konfigurációja S1-4-ként jelenik meg, és a program végigfut az S1-S2-S3-S4 sorrendben.

c) Nyomja meg újra a Start/Stop gombot az S1-S2-S3-S3-S4 négypontos csatlakozási program futtatásához.

A többpontos program működtetése

FIGYELEM! A végcsomópont kiválasztása után a Start/Stop gomb megnyomásával közvetlenül atja a többpontos programot.

Tisztítás és karbantartás

Egy kis mennyiségű vízmentes alkohollal megnedvesített tiszta, puha ruhával tisztítsa meg a műszerblokkok kúpos furatait. Ez biztosítja a teljes érintkezést és a hatékony hővezetést a kémcső és a kúpos lyukak között, miközben megakadályozza a szennyeződést.

Ha foltok jelennek meg a készülék felületén, puha ruhával és enyhe tisztítópasztával tisztítsa meg.

VIGYÁZAT

• A készülék tisztítása előtt győződjön meg arról, hogy a tápegység ki van kapcsolva.
• A tisztítás során NE engedje, hogy tisztítószerek kerüljenek a kúpos furatokba.
- Kerülje a maró hatású tisztítószerek használatát a műszer felületén.

A használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
