NÁVOD K OBSLUZE SBSLAB150 STEINBERG

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Vynaložili jsme maximální úsilí, aby byl překlad přesný, ale uvědomte si, že automatické překlady nejsou dokonalé a nejsou určeny k tomu, aby nahradily lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku Suchá lázeň
Model	SBS-LAB-150
Jmenovité napětí [V~] / frekvence [Hz] 100-240 / 50-60
Příkon [W] 50
Třída ochrany	II
Rozsah regulace teploty [ °C ]	RT + 5-100
Rozsah časování	1min-99h59min
Standardní blok [otvory*ml] 15*1.5
Rozměry [šířka * délka * výška; mm]	110*185*136
Hmotnost [kg] 1,05

Popis zařízení

Produkt je mikropočítačem řízené zařízení určené pro různé laboratorní aplikace. Je široce používán pro inkubaci vzorků, amplifikaci DNA, elektroforézní pre-denaturaci a solidifikaci séra, mimo jiné.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

Činnost

Operační rozhraní a tlačítka

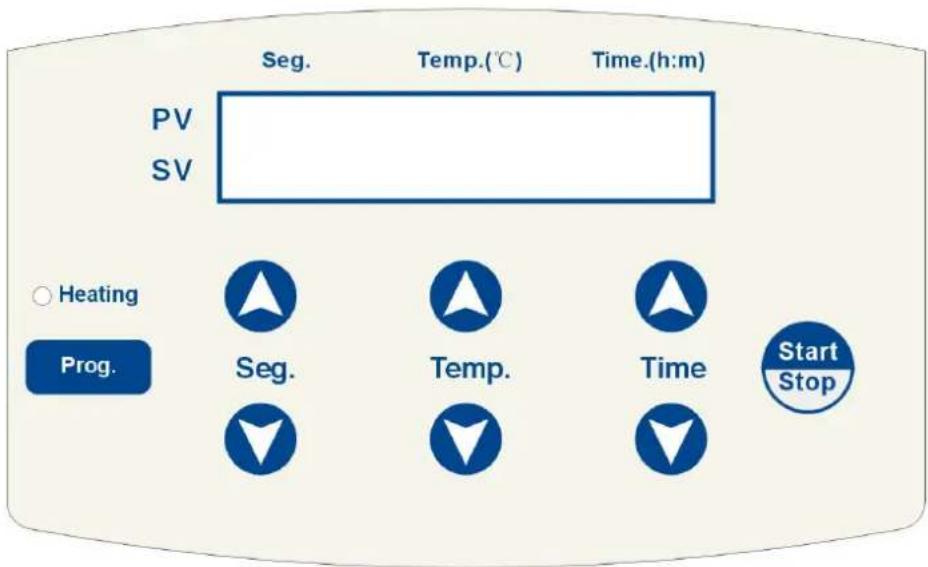

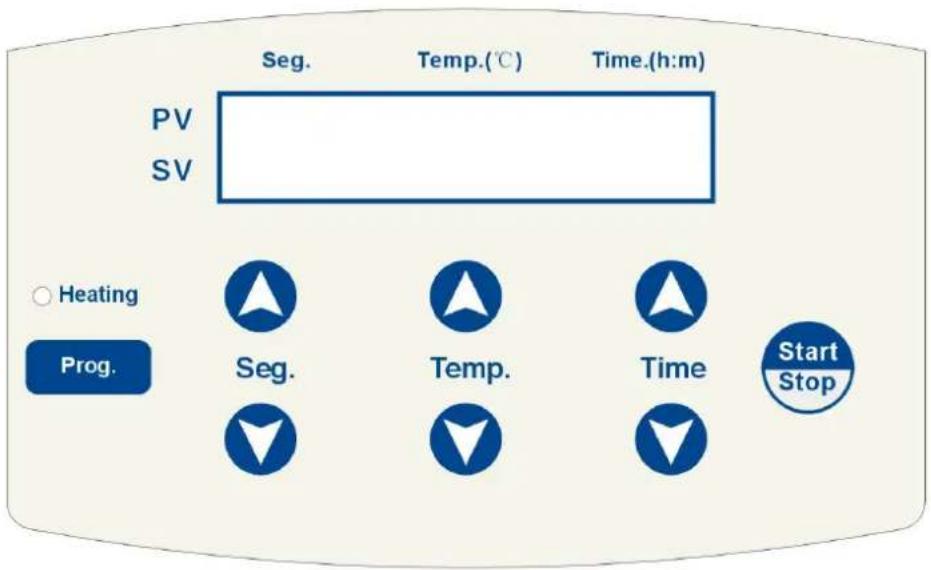

1. Pohled na ovládací panel a displej

Seg. Temp.(°C) Time.(h:m) PV SV ○ Heating Prog. Seg. Temp. Time Start Stop

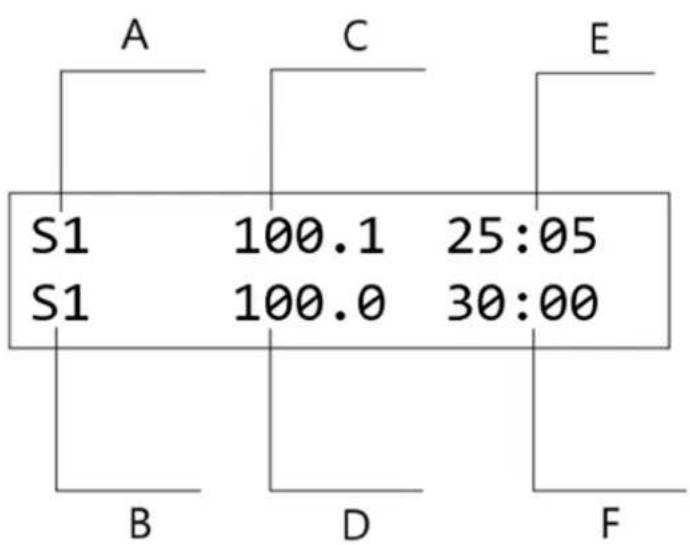

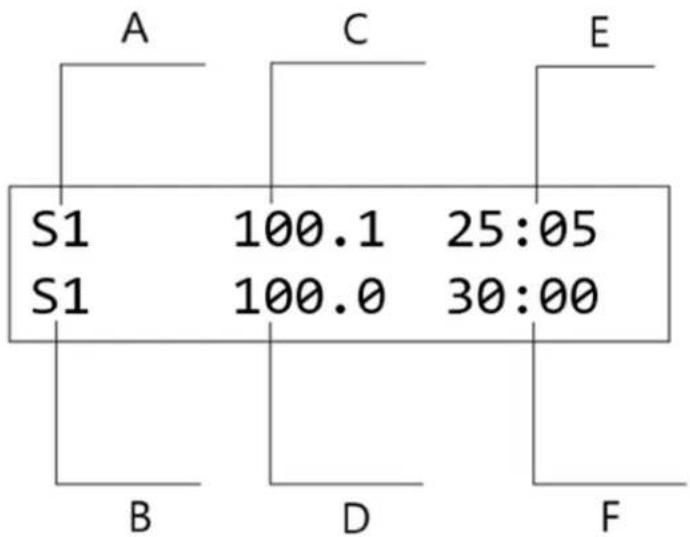

1. Displej

A- Aktuální teplotní uzel

B- Nastavení teplotního uzlu

C- Aktuální teplota

D- Nastavení teploty

E- Zbývající čas

F- Nastavení času

1. Pokyny pro tlačítka

Tlačítko	Návod
Seg ▲ ▼	Výběr programu: Vyberte požadovaný uzel programu s podporou až pěti uzlů: S1, S2, S3, S4 a S5.
Temp ▲ ▼	Nastavení teploty: Pomocí tlačítka nastavení teploty upravte provozní teplotu. Stiskněte "▲" a „▼" pro změnu hodnoty teploty. Pro rychlejší nastavení dlouze stiskněte "▲" a „▼" pro změnu pozice číslice.
Time ▲ ▼	Nastavení časování: Pomocí tlačítka nastavení časování nastavte dobu trvání. Stiskněte "▲" a „▼" pro nastavení požadovaného času. Pro rychlejší nastavení dlouze stiskněte "▲" a „▼" pro změnu pozice číslice.
Prog.	Nastavení programu: Stiskněte tlačítko Prog. tlačítko pro výběr koncového bodu. Výchozí uzel je S1. Lze konfigurovat následující programové sekvence: S1-S2, S1-S2-S3, S1-S2-S3-S4 a S1-S2-S3-S4-S5.
Start/Stop	Start/Stop: Stiskněte tlačítko Start/Stop tlačítko pro zahájení činnosti programu. Dalším stisknutím zastavíte program.

Návod k obsluze

1. Jednobodové nastavení programu

a) Zapněte hlavní vypínač, displej je znázorněn na obrázku níže.

System-Testing

...

Nástroj se inicializuje, doprovázený zvukem „Beep“.

b) Po 6 sekundách se na displeji zobrazí: „S1“ jako poslední provozní uzel, „30.0“ jako aktuální teplota bloků, „37.0“ jako dříve nastavená teplota a „10:00“ jako dříve nastavený čas. Teplota je zobrazena v " °C " a čas je zobrazen v "hodinách: minutách". Displej je znázorněn na obrázku níže.

S1	30.0	00:00
S1	37.0	10:00

c) Stiskněte tlačítko Temp ▲ ▼ tlačítko pro úpravu hodnoty teploty zvýšením nebo snížením desetinného místa. Pokud dlouze stisknete tlačítko na více než 3 sekundy, nastavení se rychle přesune z jednotky na místo desítek, což umožní rychlejší změny.

Stiskněte tlačítko Time tlačítko pro úpravu hodnoty času jejím zvýšením nebo snížením. Podržením tlačítka déle než 3 sekundy se nastavení rychle přesune z jednotky na místo desítek, což umožní rychlejší úpravy.

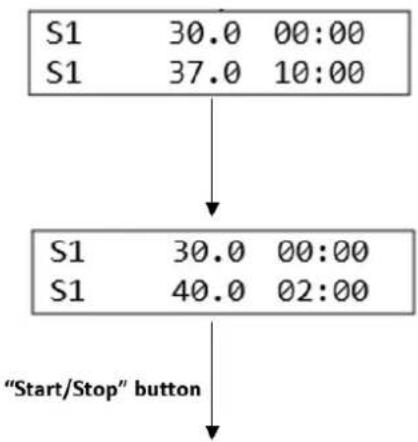

např. Chcete-li nastavit teplotu na 40 °C a čas na 2 hodiny od 37 °C a 10 hodin: Stiskněte tlačítko Temp dokud se teplota nezvýší na 40 °C, pak tlačítko uvolněte. Přístroj automaticky potvrdí a uloží nastavení. Dále stiskněte tlačítko Time dokud se nastavení nesníží na 02:00, pak tlačítko uvolněte. Přístroj potvrdí a uloží čas. Nastavení teploty a času pro uzel S1 je nyní úspěšně nakonfigurováno. Stiskněte tlačítko Start/Stop tlačítko pro spuštění programu. Displej je znázorněn na obrázku níže.

Provozujte jednobodový program

d) Stiskněte tlačítko Seg tlačítko pro výběr a nastavení 5 teplotních bodů pro S1, S2, S3, S4 a S5. Například stiskněte tlačítkem vyberte S2, poté postupujte podle předchozího kroku (c) pro nastavení teploty a času pro S2. Displej je znázorněn na obrázku níže.

Stejným způsobem nastavte hodnoty teploty a času pro uzly S1 až S5. Těchto pět teplotních bodů lze uložit jako běžně používaná nastavení, což uživateli umožňuje v případě potřeby je rychle vybrat.

2. Nastavení vícebodového programu

a) Stiskněte tlačítko Prog. tlačítko pro spojení teplotních bodů S1, S2, S3, S4 a S5 do programů vícebodového připojení, jako jsou S1-S2, S1-S2-S3, S1-S2-S3-S4 nebo S1-S2-S3 -S4-S5.

OZNÁMENÍ! Teplotní bod vícebodového programu může začínat pouze od S1.

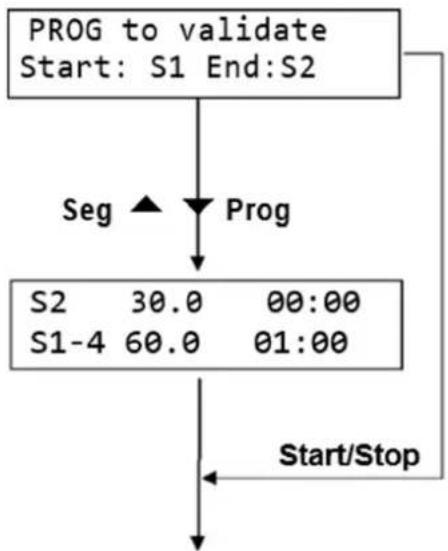

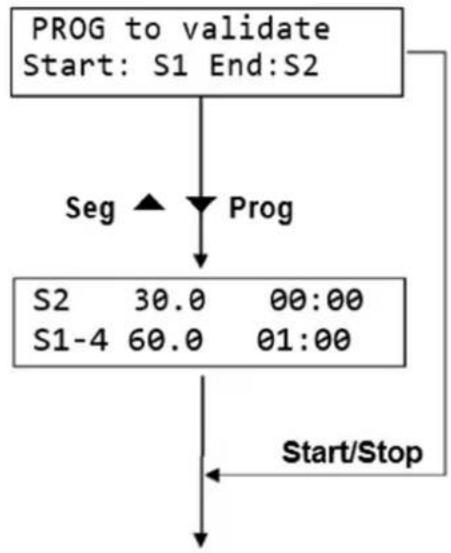

b) Např. pro nastavení programu připojení pro S1-S2-S3-S4 stiskněte Prog. tlačítko. Na displeji se zobrazí aktuální konfigurace, kde S1 je počáteční uzel (který nelze změnit) a S2 je koncový uzel (který lze upravit). Stiskněte tlačítko Seg pro změnu S2 na S4. Poté stiskněte Start/Stop tlačítko pro potvrzení nastavení. Konfigurace uzlu se zobrazí jako S1-4 a program bude probíhat v sekvenci S1-S2-S3-S4.

c) Stiskněte Start/Stop znovu pro spuštění programu čtyřbodového připojení S1-S2-S3-S4.

Provozujte vícebodový program

OZNÁMENÍ! Po výběru koncového uzlu můžete stisknout Start/Stop pro přímé spuštění ového programu.

ČISTĚNÍ A ÚDRŽBA

K čištění kuželových otvorů v blocích nástroje použijte čistý měkký hadřík navlhčený malým množstvím bezvodého alkoholu. To zajišťuje plný kontakt a účinné vedení tepla mezi zkumavkou a kuželovými otvory a zároveň zabraňuje kontaminaci.

Pokud se na povrchu nástroje objeví skvrny, očistěte jej měkkým hadříkem a jemnou čisticí pastou.

POZOR

• Před čištěním nástroje se ujistěte, že je vypnuté napájení.
  • NEDOVOLTE, aby čisticí prostředky během čištění vnikly do kuželových otvorů.
  • Na povrch prístroje nepoužívejte korozivní čisticí prostředky.

Likvidace použitých přístrojů

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat podle jejich označení. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.
