NAVODILA ZA UPORABO SBSLAB150 STEINBERG

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail] .

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka Suha kopel
Model	SBS-LAB-150
Nazivna napetost [V~] / frekvenca [Hz] 100-240 / 50-60
Vhodna moč [W] 50
Zaščitni razred	II
Območje nadzora temperature [ °C ]	RT + 5-100
Časovno območje	1min-99h59min
Standardni blok [luknje*ml] 15*1.5
Dimenzije [širina * dolžina * višina; mm] 110*185*136
Teža [kg] 1,05

Opis

Izdelek je mikroračunalniško vodena naprava, zasnovana za različne laboratorijske aplikacije. Med drugimi postopki se široko uporablja za inkubacijo vzorcev, pomnoževanje DNK, preddenaturacijo z elektroforezo in strjevanje seruma.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

Delovanje

Operacijski vmesnik in gumbi

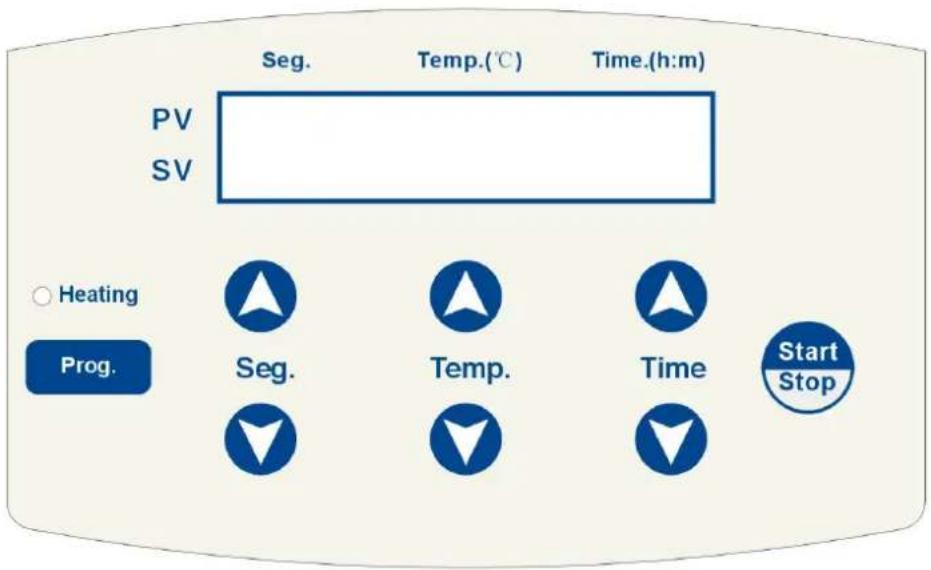

1. Nadzorna plošča in prikaz zaslona

Seg. Temp.(°C) Time.(h:m) PV SV ○ Heating Prog. Seg. Temp. Time Start Stop

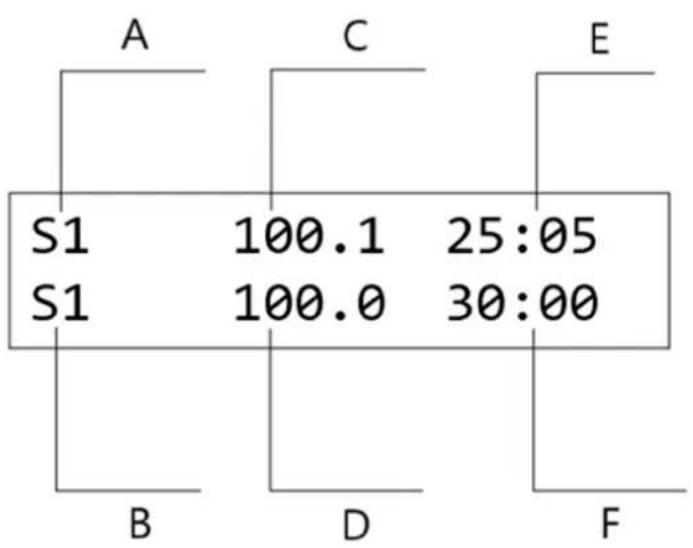

1. Zaslon

A- Vozlišče trenutne temperature

B- Nastavitev temperaturnega vozlišča

C- Trenutna temperatura

D- Nastavitev temperature

E- Preostali čas

F- Čas nastavitve

1. Navodila za gumb

Gumb	Navodilo
	Izbira programa: Izberite želeno programsko vozlišče, ki podpira do pet vozlišč: S1, S2, S3, S4 in S5.
	Nastavitev temperature: Za nastavitev delovne temperature uporabite gumb za nastavitev temperature. Pritisnite “ « in » ”, da spremenite vrednost
	temperature. Za hitrejše prilagoditve dolgo pritisnite “▲« in »▼, da spremenite položaj števke.
Time▲▼	Nastavitev časa: Za nastavitev trajanja uporabite gumb za nastavitev časa. Pritisnite “▲« in »▼”, da nastavite želeni čas. Za hitrejše prilagoditve dolgo pritisnite “▲in ”, da spremenite položaj števke.
Prog.	Nastavitev programa: PritisniteProg.gumb za izbiro vozlišča končne točke. Privzeto začetno vozlišče je S1. Naslednja programska zaporedja je mogoče konfigurirati: S1-S2, S1-S2-S3, S1-S2-S3-S4 in S1-S2-S3-S4-S5.
Start/Stop	Start/StopPritisnite Start/Stopgumb za začetek delovanja programa. Ponovno pritisnite, da ustavite program.

Navodila za uporabo

1. Nastavitev enotočkovnega programa

a) Vklopite stikalo za vklop, zaslon je prikazan na spodnji sliki.

System-Testing

• • • • • •

Instrument se bo inicializiral, spremljal pa ga bo pisk.

b) Po 6 sekundah bo na zaslonu prikazano: "S1" kot zadnje delujoče vozlišče, "30.0" kot trenutna temperatura blokov, "37.0" kot predhodno nastavljena temperatura in "10:00" kot predhodno nastavljen čas. Temperatura je prikazana v " ℃ ", čas pa v " urah: minutah ". Prikaz je prikazan na spodnji sliki.

S1 30.0 00:00

S1 37.0 10:00

c) Pritisnite tipko Temp gumb za nastavitev vrednosti temperature s povečevanjem ali zmanjševanjem decimalke. Če pritisnete gumb za več kot 3 sekunde, se prilagoditev hitro premakne z enote na mesto desetic, kar omogoča hitrejše spremembe.

Pritisnite Time gumb, da prilagodite časovno vrednost tako, da jo povečate ali zmanjšate. Če gumb držite več kot 3 sekunde, se prilagoditev hitro premakne z enote na mesto desetic, kar omogoča hitrejše spremembe.

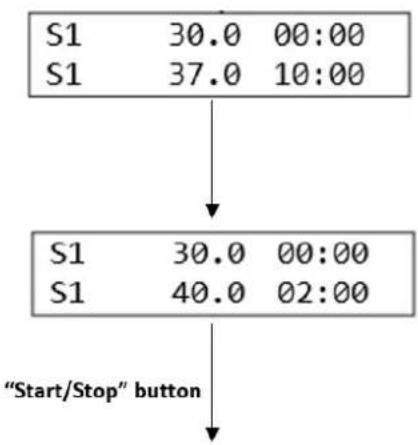

npr. Če želite nastaviti temperaturo na 40 °C in čas na 2 uri od 37 °C in 10 ur: Pritisnite Temp dokler se temperatura ne dvigne na 40 °C, nato spustite gumb. Instrument bo samodejno potrdil in shranil nastavitev. Nato pritisnite Time dokler se nastavitev ne zmanjša na 02:00, nato spustite gumb. Instrument bo potrdil in shranil čas. Nastavitve temperature in časa za vozlišče S1 so zdaj uspešno konfigurirane. Pritisnite tipko Start/Stop gumb za zagon programa. Prikaz je prikazan na spodnji sliki.

Upravljajte enotočkovni program

d) Pritisnite tipko Seg gumb za izbiro in nastavitev 5 temperaturnih točk za S1, S2, S3, S4 in S5. Na primer, pritisnite izberite S2, nato sledite prejšnjemu koraku (c), da nastavite temperaturo in čas za S2. Prikaz je prikazan na spodnji sliki.

Sledite istim korakom za nastavitev vrednosti temperature in časa za vozlišča S1 do S5. Teh pet temperaturnih točk je mogoče shraniti kot običajno uporabljene nastavitve, kar uporabniku omogoča, da jih po potrebi hitro izbere.

2. Nastavitev večtočkovnega programa

a) Pritisnite tipko Prog. gumb za združevanje temperaturnih točk S1, S2, S3, S4 in S5 v programe večtočkovne povezave, kot so S1-S2, S1-S2-S3, S1-S2-S3-S4 ali S1-S2-S3 -S4-S5.

OBVESTILO! Temperaturna točka večtočkovnega programa se lahko začne šele od S1.

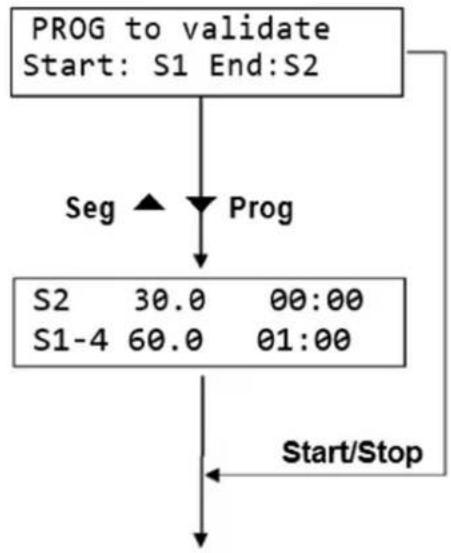

b) Npr. Če želite nastaviti povezovalni program za S1-S2-S3-S4, pritisnite Prog. gumb. Na zaslonu bo prikazana trenutna konfiguracija, kjer je S1 začetno vozlišče (ki ga ni mogoče spremeniti) in S2 končno vozlišče (ki ga je mogoče spremeniti). Pritisnite tipko Seg gumb za spremembo S2 v S4. Nato pritisnite Start/Stop gumb za potrditev nastavitve. Konfiguracija vozlišča bo prikazana kot S1-4, program pa bo potekal skozi zaporedje S1-S2-S3-S4.

c) Pritisnite Start/Stop ponovno pritisnite gumb za zagon programa štiritočkovne povezave S1-S2-S3-S4.

Upravljajte večtočkovni program

OBVESTILO! Ko izberete končno vozlišče, lahko pritisnete Start/Stop gumb za neposredni zagon večtočkovnega programa.

Čiščenje in vzdrževanje

Za čiščenje koničnih lukenj v blokih instrumenta uporabite čisto, mehko krpo, navlaženo z majhno količino brezvodnega alkohola. To zagotavlja popoln stik in učinkovito prevajanje toplote med epruveto in koničnimi luknjami, hkrati pa preprečuje kontaminacijo.

Če se na površini instrumenta pojavijo madeži, ga očistite z mehko krpo in blago čistilno pasto.

POZOR

• Pred čiščenjem instrumenta se prepričajte, da je napajanje izklopljeno.
• NE dovolite, da čistilna sredstva med čiščenjem zaidejo v stožčaste luknje.
- Izogibajte se uporabi jedkih čistilnih sredstev na površini instrumenta.

Odlaganje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
