BEDIENUNGSANLEITUNG SBSLAB150 STEINBERG

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Trockenes
Modell	SBS-LAB-150
Nennspannung [V~] / Frequenz [Hz] 100-240 / 50-60
Eingangsleistung [W] 50
Schutzklasse	II
Temperaturregelbereich [°C]	R.T + 5-100
Zeitlicher Bereich 1min-99h59min
Standard-Block [Löcher*ml] 15*1.5
Abmessungen [Breite * Länge * Höhe; mm] 110*185*136
Gewicht [kg] 1,05

Beschreibung des Geräts

Das Produkt ist ein mikrocomputergesteuertes Gerät, das für eine Vielzahl von Laboranwendungen konzipiert wurde. Es wird u. a. für die Inkubation von Proben, die DNA-Amplifikation, die Vordenaturierung von Elektrophorese und die Verfestigung von Serum verwendet.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.

Tätigkeit

Bedienoberfläche und Tasten

1. Bedienfeld und Display-Ansicht

Seg. Temp.(°C) Time.(h:m) PV SV ○ Heating Prog. Seg. Temp. Time Start Stop

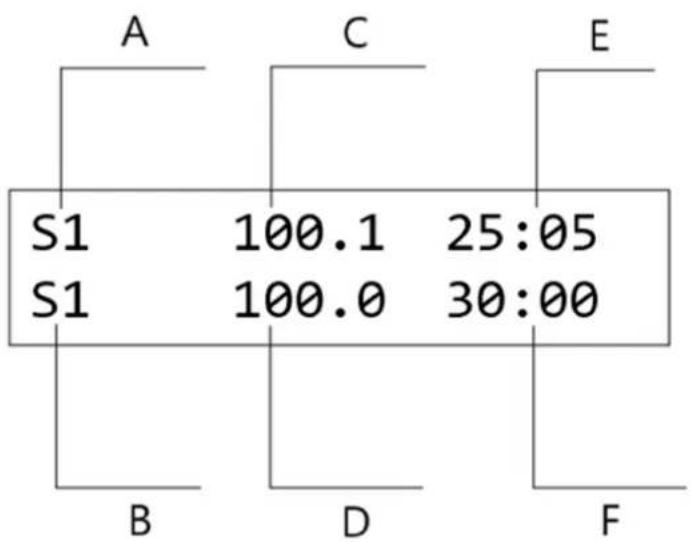

1. Bildschirm

A- Aktueller Temperaturknoten
B- Einstellung des Temperaturknotens
C- Aktuelle Temperatur
D- Einstellung der Temperatur
E- Verbleibende Zeit
F- Zeit einstellen

1. Anweisungen für Tasten

Schaltfläche	Anleitung
	Programmauswahl: Wählen Sie den gewünschten Programmknoten, der bis zu fünf Knoten unterstützt: S1, S2, S3, S4 und S5.
	Temperatureinstellung: Verwenden Sie die Temperatureinstellungstaste, um die Betriebstemperatur einzustellen. Drücken Sie "▲ und " ", ▼um den
	Temperaturwert zu ändern. Für schnellere Einstellungen drücken Sie lange auf " und ", um die Position der Ziffer zu ändern.
Time ▲ ▼	Zeiteinstellung: Verwenden Sie die Taste für die Zeiteinstellung, um die Dauer einzustellen. Drücken Sie " und ", um die gewünschte Zeit einzustellen. Für schnellere Einstellungen drücken Sie lange auf " und ", um die Position der Ziffer zu ändern.
Prog.	Programmeinstellungen: Drücken Sie die Taste , um den Endpunktknoten auszuwählen. Der Standardwert für den Startknoten ist S1. Die folgenden Programmsequenzen können konfiguriert werden: S1-S2, S1-S2-S3, S1-S2-S3-S4 und S1-S2-S3-S4-S5.
Start/Stop	Start/Stop: Drücken Sie die Taste , um den Programmablauf zu starten. Drücken Sie erneut, um das Programm zu beenden.

Betriebsanleitung

1. Ein-Punkt-Programmeinstellung

a) Schalten Sie den Netzschalter ein, das Display wird wie in der Abbildung unten dargestellt.

System-Testing

• • • • • •

Das Gerät wird initialisiert, begleitet von einem "Beep"-Ton.

b) Nach 6 Sekunden erscheint auf dem Display: "S1" als letzter Betriebsknoten, "30.0" als aktuelle Temperatur der Blöcke, "37.0" als zuvor eingestellte Temperatur und "10:00" als zuvor eingestellte Zeit. Die Temperatur wird in "℃" angezeigt, die Uhrzeit in "Stunden: Minuten". Das Display ist in der nachstehenden Abbildung dargestellt.

S1	30.0	00:00
S1	37.0	10:00

c) Drücken Sie die Taste Temp, um den Temperaturwert durch Erhöhen oder Verringern der Dezimalstelle einzustellen. Wenn Sie die Taste länger als 3 Sekunden gedrückt halten, wird die Einstellung schnell vom Gerät auf den Zehnerplatz verschoben, was schnellere Änderungen ermöglicht.

Drücken Sie die Taste Time ^▲▼ , um den Zeitwert durch Erhöhen oder Verringern anzupassen. Wenn Sie die Taste länger als 3 Sekunden gedrückt halten, wird die Einstellung schnell vom Gerät auf den Zehnerplatz verschoben, was schnellere Änderungen ermöglicht.

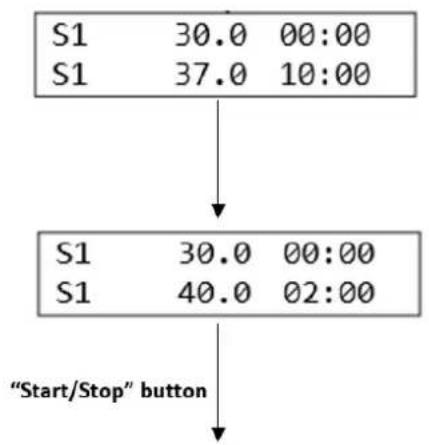

Z.B. um die Temperatur von 37°C und 10 Stunden auf 40°C und die Zeit auf 2 Stunden einzustellen: Drücken Sie die Taste Temp, bis die Temperatur auf 40°C ansteigt, und lassen Sie dann die Taste los. Das Gerät bestätigt und speichert die Einstellung automatisch. Drücken Sie dann die Taste Time, bis die Einstellung auf 02:00 sinkt, und lassen Sie dann die Taste los. Das Gerät bestätigt und speichert die Zeit. Die Temperatur- und Zeiteinstellungen für den S1-Knoten sind nun erfolgreich konfiguriert. Drücken Sie die Taste Start/Stop, um das Programm zu starten. Das Display ist in der nachstehenden Abbildung dargestellt.

Bedienen Sie das Ein-Punkt-Programm

d) Drücken Sie die Taste Seg, um die 5 Temperaturpunkte für S1, S2, S3, S4 und S5 auszuwählen und einzustellen. Drücken Sie z. B. die Taste, um S2 auszuwählen, und befolgen Sie dann den vorherigen Schritt (c), um die Temperatur und die Zeit für S2 einzustellen. Das Display ist in der nachstehenden Abbildung dargestellt.

Führen Sie die gleichen Schritte aus, um die Temperatur- und Zeitwerte für die Knoten S1 bis S5 einzustellen. Diese fünf Temperaturpunkte können als häufig verwendete Einstellungen gespeichert werden, so dass der Benutzer sie bei Bedarf schnell auswählen kann.

2. Einstellung des Mehrpunktprogramms

a) Drücken Sie die Taste Prog., um die Temperaturpunkte von S1, S2, S3, S4 und S5 zu Mehrpunkt-Verbindungsprogrammen zu kombinieren, z. B. S1-S2, S1-S2-S3, S1-S2-S3-S4 oder S1-S2-S3-S4-S5.

HINWEIS! Der Temperaturpunkt des Mehrpunktprogramms kann nur bei S1 beginnen.

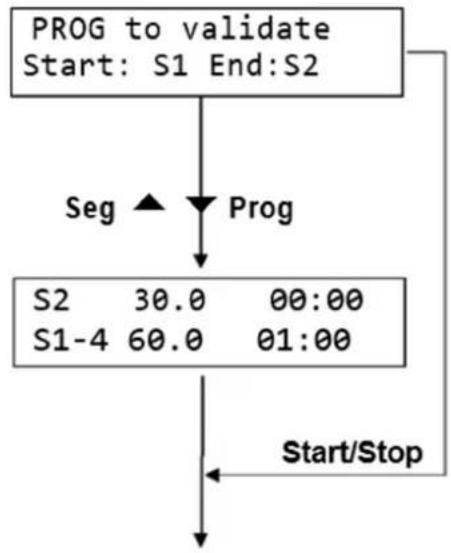

b) Um z. B. ein Verbindungsprogramm für S1-S2-S3-S4 einzustellen, drücken Sie die Taste Prog. . Auf dem Display wird die aktuelle Konfiguration angezeigt, wobei S1 der Anfangsknoten (der nicht geändert werden kann) und S2 der Endknoten (der geändert werden kann) ist. Drücken Sie die Taste Seg , um von S2 auf S4 zu wechseln. Drücken Sie dann die Taste Start/Stop , um die Einstellung zu bestätigen. Die Knotenkonfiguration wird als S1-4 angezeigt, und das Programm durchläuft die Sequenz S1-S2-S3-S4.

c) Drücken Sie erneut die Taste Start/Stop, um das Vier-Punkt-Verbindungsprogramm S1-S2-S3-S4 zu starten.

Bedienen Sie das Mehrpunktprogramm

HINWEIS! Nachdem Sie den Endknoten ausgewählt haben, können Sie auf die Schaltfläche top klicken, um das Mehrpunktprogramm direkt auszuführen.

Reinigung und Wartung

Verwenden Sie ein sauberes, weiches Tuch, das mit etwas wasserfreiem Alkohol angefeuchtet ist, um die Konuslöcher in den Blöcken des Instruments zu reinigen. Dies gewährleistet einen vollständigen Kontakt und eine effiziente Wärmeleitung zwischen dem Reagenzglas und den Kegelbohrungen und verhindert gleichzeitig eine Kontamination.

Wenn Flecken auf der Oberfläche des Geräts auftreten, reinigen Sie sie mit einem weichen Tuch und einer milden Reinigungspaste.

VORSICHT

• Vergewissern Sie sich, dass die Stromzufuhr abgeschaltet ist, bevor Sie das Gerät reinigen.
- Achten Sie darauf, dass während der Reinigung keine Reinigungsmittel in die Kegelbohrungen gelangen.
• Vermeiden Sie die Verwendung ätzender Reinigungsmittel für die Oberfläche des Geräts.

Entsorgung von Altgeräten

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die für die Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

C- Aktuel temperatur

UMWELT - UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
