INSTRUKCJA OBSŁUGI SBSLAB150 STEINBERG

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

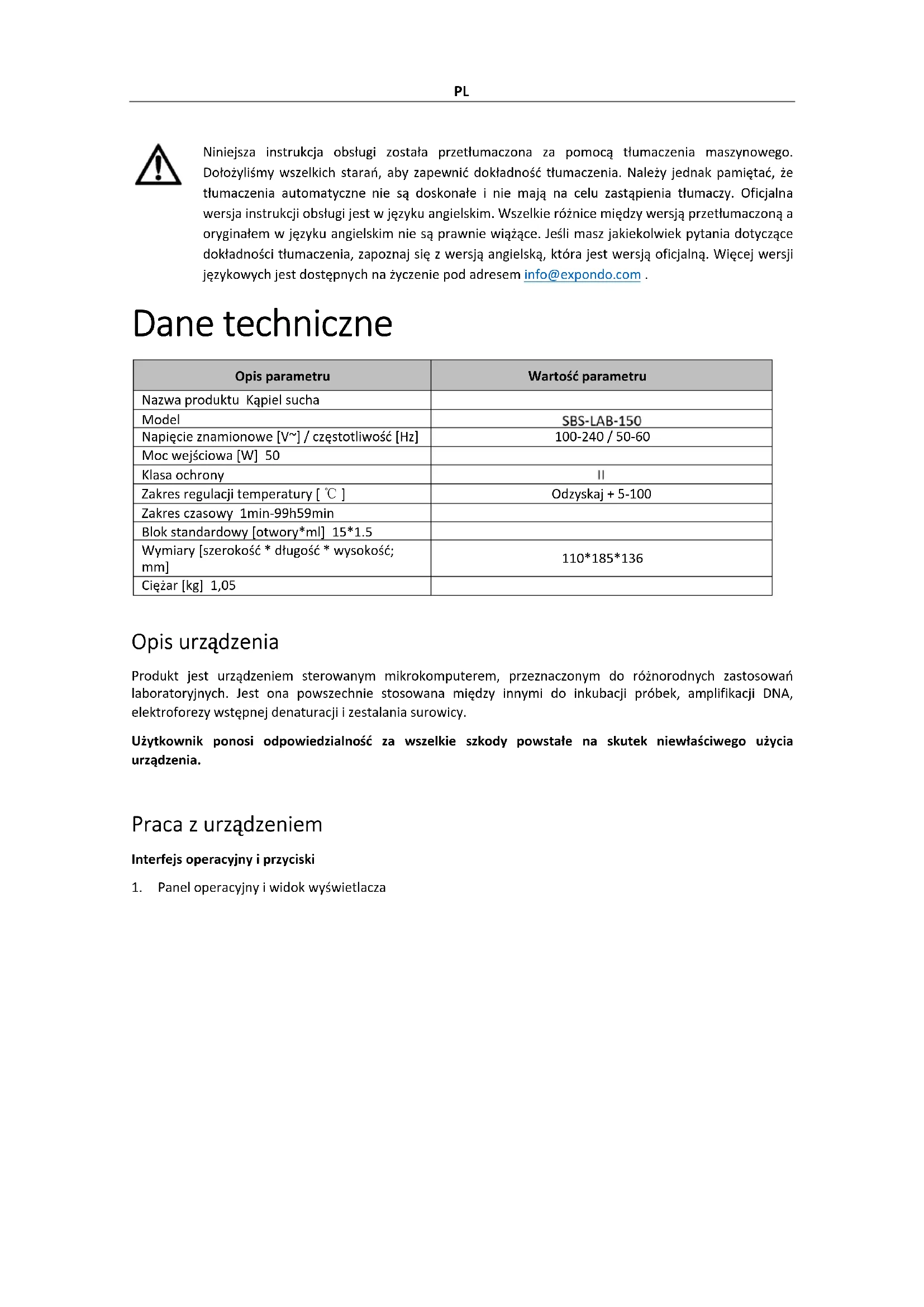

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu Kąpiel sucha
Model	SBS-LAB-150
Napięcie znamionowe [V~] / częstotliwość [Hz]	100-240 / 50-60
Moc wejściowa [W] 50
Klasa ochrony	II
Zakres regulacji temperatury [ °C ]	Odzyskaj + 5-100
Zakres czasowy 1min-99h59min
Blok standardowy [otwory*ml] 15*1.5
Wymiary [szerokość * długość * wysokość; mm]	110*185*136
Ciężar [kg] 1,05

Opis urządzenia

Produkt jest urządzeniem sterowanym mikrokomputerem, przeznaczonym do różnorodnych zastosowań laboratoryjnych. Jest ona powszechnie stosowana między innymi do inkubacji próbek, amplifikacji DNA, elektroforezy wstępnej denaturacji i zestalania surowicy.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.

Praca z urządzeniem

Interfejs operacyjny i przyciski

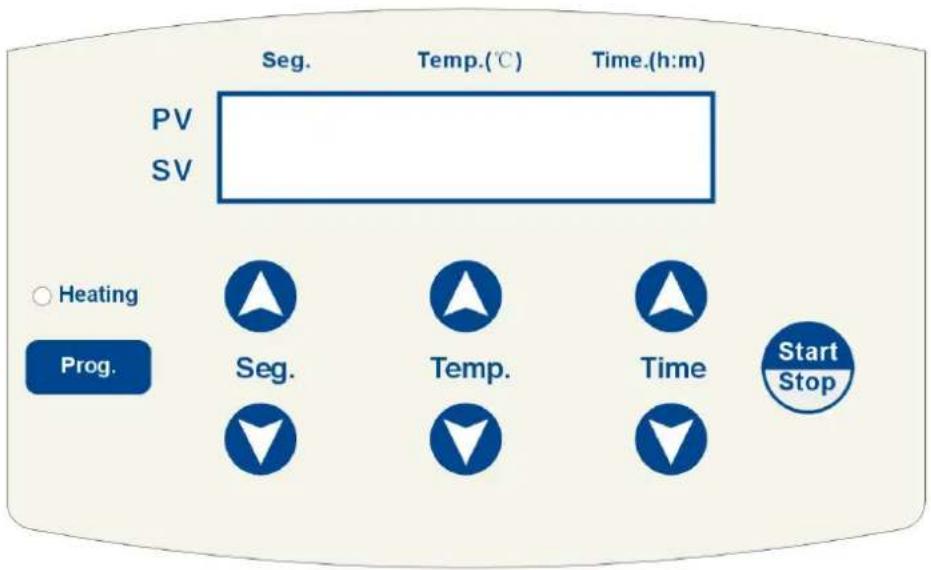

1. Panel operacyjny i widok wyświetlacza

Seg. Temp.(°C) Time.(h:m) PV SV ○ Heating Prog. Seg. Temp. Time Start Stop

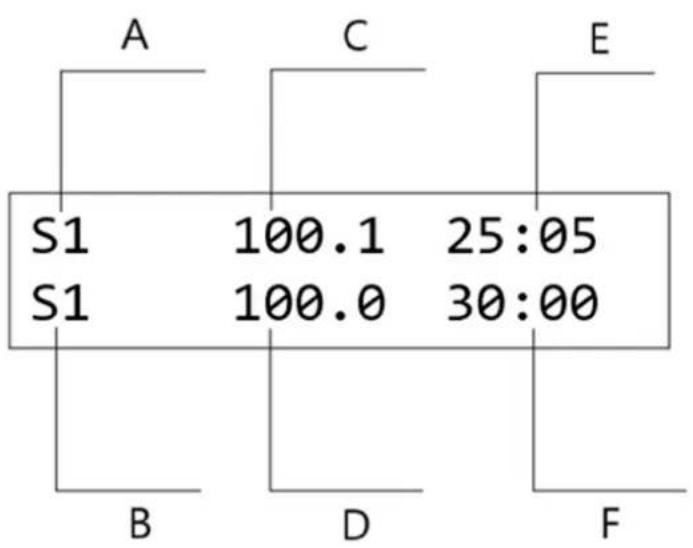

1. Ekran wyświetlacza

A- Węzeł aktualnej temperatury

B- Węzeł ustawiania temperatury

C- Aktualna temperatura

D- Ustawianie temperatury

E- Pozostały czas

F- Ustawianie czasu

1. Instrukcje dotyczące przycisków

Przycisk	Instrukcja
	Wybór programu: Wybierz żądany węzeł programu, obsługując maksymalnie pięć węzłów: S1, S2, S3, S4 i S5.
	Ustawienie temperatury: Aby dostosować temperaturę roboczą, użyj przycisku ustawiania temperatury. Naciskać "▲" I "▼ „aby zmienić wartość
	temperatury. Aby szybciej wprowadzać zmiany, naciśnij i przytrzymaj „▲" I "▼ „aby zmienić pozycję cyfry.
Time ▲▼	Ustawienia czasu: Użyj przycisku ustawień czasu, aby ustawić czas trwania. Naciskać "▲" I "▼ „aby ustawić żądany czas. Aby szybciej dokonać zmian, naciśnij i przytrzymaj „▲" I "▼ „aby zmienić pozycję cyfry.
Prog.	Ustawienia programu: Naciśnij Prog. przycisk, aby wybrać węzeł końcowy. Domyślnym węzłem początkowym jest S1. Można skonfigurować następujące sekwencje programów: S1-S2, S1-S2-S3, S1-S2-S3-S4 i S1-S2-S3-S4-S5.
Start/Stop	Uruchom/zatrzymaj: Naciśnij Start/Stop przycisk aby rozpocząć działanie programu. Naciśnij ponownie, aby zatrzymać program.

Instrukcje obsługi

1. Ustawienie programu jednopunktowego

a) Włącz zasilanie, wyświetlacz pokazano na poniższym rysunku.

System-Testing

...

Urządzenie zostanie zainicjowane i będzie emitowany dźwięk „Beep”.

b) Po 6 sekundach na wyświetlaczu pojawią się: „S1” jako ostatni działający węzeł, „30.0” jako aktualna temperatura bloków, „37.0” jako poprzednio ustawiona temperatura i „10:00” jako poprzednio ustawiony czas. Temperatura wyświetlana jest w jednostkach „°C”, a czas w jednostkach „godziny:minuty”. Wyświetlacz pokazano na poniższym rysunku.

S1	30.0	00:00
S1	37.0	10:00

c) Naciśnij Temp przycisk umożliwiający dostosowanie wartości temperatury poprzez zwiększenie lub zmniejszenie liczby miejsc dziesiętnych. Jeżeli naciśniesz przycisk dłużej niż 3 sekundy, regulacja szybko przesunie się z jednostek na dziesiątki, umożliwiając szybszą zmianę.

Naciśnij Time przycisk, aby dostosować wartość czasu poprzez jej zwiększenie lub zmniejszenie. Przytrzymanie przycisku przez ponad 3 sekundy spowoduje szybką zmianę ustawień z jednostek na dziesiątki, co pozwoli na szybszą modyfikację.

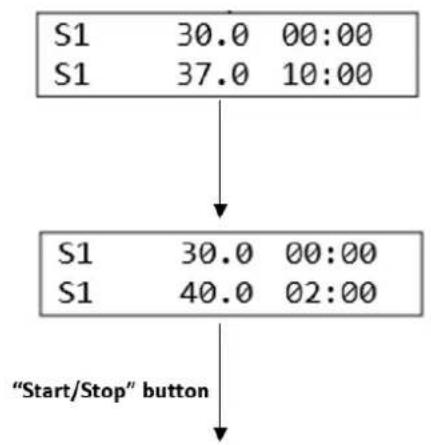

np. Aby ustawić temperaturę na 40°C i czas na 2 godziny z 37°C i 10 godzin: Naciśnij przycisk Temp Naciskaj przycisk, aż temperatura wzrośnie do 40°C, a następnie zwolnij przycisk. Urządzenie automatycznie potwierdzi i zapisze ustawienie. Następnie naciśnij Time Naciskaj przycisk, aż ustawienie zmniejszy się do 02:00, a następnie zwolnij przycisk. Urządzenie potwierdzi i zaoszczędzi czas. Ustawienia temperatury i czasu dla węzła S1 zostały teraz pomyślnie skonfigurowane. Naciśnij Start/Stop przycisk, aby uruchomić program. Wyświetlacz pokazano na poniższym rysunku.

Obsługa programu pojedynczego punktu

d) Naciśnij Seg przycisk, aby wybrać i ustawić 5 punktów temperatury dla S1, S2, S3, S4 i S5. Na przykład naciśnij Naciśnij przycisk, aby wybrać S2, a następnie wykonaj poprzedni krok (c), aby ustawić temperaturę i czas dla S2. Wyświetlacz pokazano na poniższym rysunku.

Wykonaj te same kroki, aby ustawić wartości temperatury i czasu dla węzłów S1 do S5. Te pięć punktów temperatury można zapisać jako często używane ustawienia, co pozwoli użytkownikowi na szybki wybór z nich, gdy zajdzie taka potrzeba.

2. Ustawienia programu wielopunktowego

a) Naciśnij Prog. przycisk umożliwiający połączenie punktów temperaturowych S1, S2, S3, S4 i S5 w programy połączeń wielopunktowych, takie jak S1-S2, S1-S2-S3, S1-S2-S3-S4 lub S1-S2-S3-S4-S5.

OGŁOSZENIE! Punkt temperatury programu wielopunktowego może zaczynać się tylko od S1.

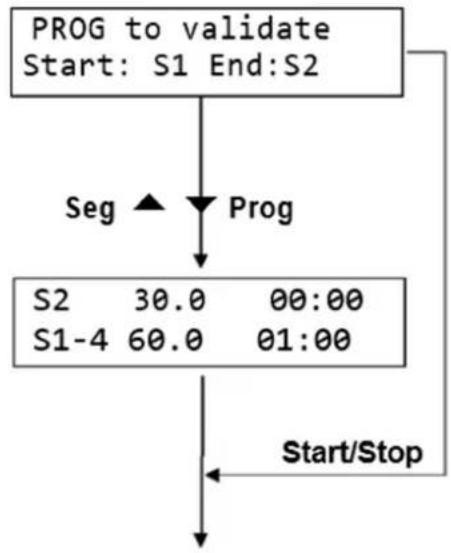

b) Np. aby ustawić program połączenia dla S1-S2-S3-S4, naciśnij Prog. przycisk. Na wyświetlaczu pojawi się aktualna konfiguracja, gdzie S1 jest węzłem początkowym (którego nie można zmienić), a S2 jest węzłem końcowym (który można modyfikować). Naciśnij Seg przycisk do zmiany S2 na S4. Następnie naciśnij Start/Stop przycisk aby potwierdzić ustawienie. Konfiguracja węzła zostanie wyświetlona jako S1-4, a program będzie przebiegał w sekwencji S1-S2-S3-S4.

c) Naciskać Start/Stop Naciśnij przycisk ponownie, aby uruchomić program połączenia czteropunktowego S1-S2-S3-S4.

Obsługa programu wielopunktowego

OGŁOSZENIE! Po wybraniu węzła końcowego możesz nacisnąć Start/Stop przycisk, aby bezpośrednio uruchomić program wielopunktowy.

Czyszczenie i konserwacja

Do czyszczenia otworów stożkowych w blokach instrumentu należy używać czystej, miękkiej ściereczki zwilżonej niewielką ilością bezwodnego alkoholu. Zapewnia to pełny kontakt i efektywne przewodzenie ciepła pomiędzy probówką a otworami stożkowymi, zapobiegając jednocześnie zanieczyszczeniu.

Jeśli na powierzchni instrumentu pojawią się plamy, należy wyczyścić go miękką ściereczką i łagodną pastą czyszczącą.

OSTROŻNOŚĆ

• Przed czyszczeniem urządzenia należy upewnić się, że zasilanie jest wyłączone.
• NIE WOLNO dopuścić do przedostania się środków czyszczących do otworów stożkowych podczas czyszczenia.
• Unikaj stosowania żrących środków czyszczących na powierzchni instrumentu.

Utylizacja zużytych urządzeń

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcję obsługi i opakowanie. Plastik użyty do budowy urządzenia można poddać recyklingowi zgodnie z jego oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
