SBSLAB150 - Banho seco STEINBERG - Manual de utilização gratuito

Tipo de produto	Banho seco
Marca	Steinberg
Modelo	SBSLAB150
Tensão nominal	100-240 V~
Frequência	50-60 Hz
Potência de entrada	50 W
Classe de proteção	II
Faixa de controle de temperatura	Temperatura ambiente +5 a 100 °C
Faixa de tempo	1 minuto a 99 horas 59 minutos
Bloco padrão	15 furos × 1,5 ml
Dimensões (L × P × H)	110 × 185 × 136 mm
Peso	1,05 kg
Exibição	Digital com temperatura e tempo
Programação	Até 5 segmentos (S1 a S5) com encadeamento multiponto
Funcionamento	Controle por microcomputador
Limpeza	Pano macio embebido em álcool anidro para os furos; pasta de limpeza suave para a superfície
Segurança	Classe de proteção II; desligar a alimentação antes da limpeza
Eliminação	Não descartar com o lixo doméstico; reciclagem através de pontos de coleta de REEE

Perguntas frequentes - SBSLAB150 STEINBERG

Como ajustar a temperatura no banho seco SBSLAB150?

Pressione o botão Temp e use as setas ▲/▼ para ajustar o valor. Para ajustes mais rápidos, mantenha o botão pressionado por mais de 3 segundos para mudar de posição (unidades/dezenas). O instrumento salva automaticamente o ajuste.

Como ajustar a duração de funcionamento?

Pressione o botão Time e use as setas ▲/▼ para modificar o valor (formato horas:minutos). Mantenha pressionado por mais de 3 segundos para uma mudança rápida de posição.

Como programar um ciclo com vários patamares de temperatura?

Pressione Prog. para definir o nó final (de S2 a S5). O programa sempre executa de S1 ao nó selecionado. Por exemplo, para S1-S2-S3-S4, selecione S4 como nó final. Em seguida, pressione Start/Stop para iniciar.

Como configurar os cinco nós de temperatura predefinidos?

Use o botão Seg para navegar entre S1, S2, S3, S4 e S5. Para cada nó, ajuste a temperatura e o tempo conforme descrito anteriormente. Esses parâmetros são salvos e podem ser recuperados rapidamente.

O que fazer se o visor piscar ou não acender?

Verifique primeiro se o aparelho está corretamente conectado e se o interruptor de alimentação está na posição ligado. Se o problema persistir, consulte o manual completo ou entre em contato com o suporte técnico.

Como limpar o bloco do banho seco?

Use um pano limpo e macio embebido em uma pequena quantidade de álcool anidro para limpar os furos cônicos. Para a superfície, um pano macio com uma pasta de limpeza suave é suficiente. Certifique-se de que a alimentação está desligada antes da limpeza e evite que líquidos entrem nos furos.

Quais tipos de tubos posso usar com este banho seco?

O bloco padrão aceita tubos de 1,5 ml. O produto é projetado para uma variedade de aplicações, como incubação de amostras, amplificação de DNA ou solidificação de soro. Use tubos adequados aos furos cônicos.

O banho seco aquece rapidamente?

Sim, o controle por microcomputador permite uma subida rápida de temperatura e uma regulação precisa. A potência de 50 W garante um aquecimento eficiente para volumes padrão.

Como desligar e reciclar o aparelho no fim da vida útil?

Desconecte o aparelho e não o descarte com o lixo doméstico. Entregue-o em um ponto de coleta de REEE (Resíduos de Equipamentos Elétricos e Eletrónicos). Os plásticos são recicláveis de acordo com sua marcação.

Posso usar o banho seco sem programação, em modo contínuo?

Sim, basta ajustar uma temperatura e um tempo (ou um tempo muito longo) e pressionar Start/Stop. O programa será executado até o fim do tempo definido. Você também pode parar manualmente a qualquer momento.

MANUAL DE UTILIZADOR SBSLAB150 STEINBERG

Instruções de utilização

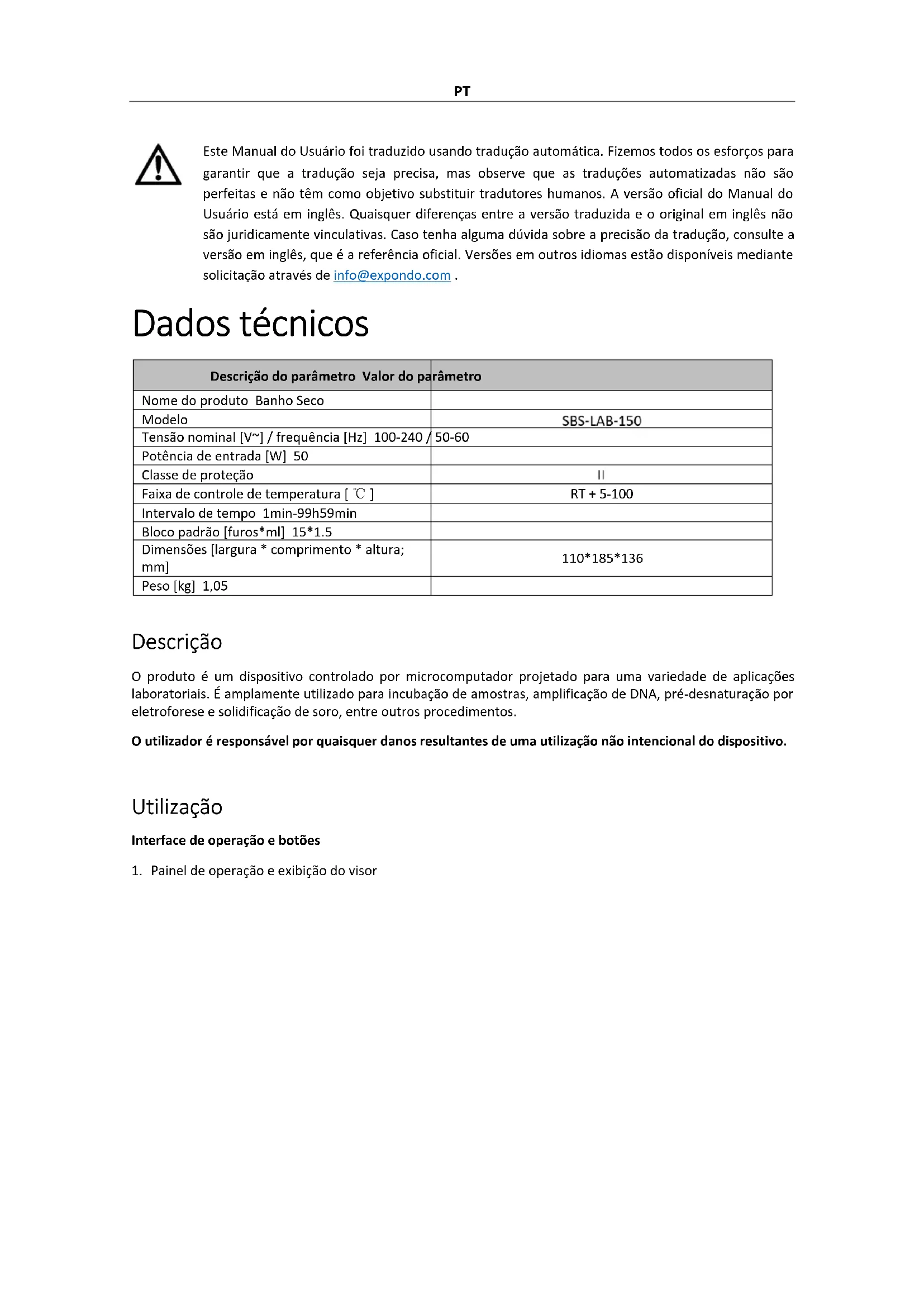

Este Manual do Usuário foi traduzido usando tradução automática. Fizemos todos os esforços para garantir que a tradução seja precisa, mas observe que as traduções automatizadas não são perfeitas e não têm como objetivo substituir tradutores humanos. A versão oficial do Manual do Usuário está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não são juridicamente vinculativas. Caso tenha alguma dúvida sobre a precisão da tradução, consulte a versão em inglês, que é a referência oficial. Versões em outros idiomas estão disponíveis mediante solicitação através de [e-mail].

Dados técnicos

Descrição do parâmetro Valor do parâmetro
Nome do produto Banho Seco
Modelo	SBS-LAB-150
Tensão nominal [V~] / frequência [Hz] 100-240 /	50-60
Potência de entrada [W] 50
Classe de proteção	II
Faixa de controle de temperatura [ °C ]	RT + 5-100
Intervalo de tempo 1min-99h59min
Bloco padrão [furos*ml] 15*1.5
Dimensões [largura * comprimento * altura; mm]	110*185*136
Peso [kg] 1,05

Descrição

O produto é um dispositivo controlado por microcomputador projetado para uma variedade de aplicações laboratoriais. É amplamente utilizado para incubação de amostras, amplificação de DNA, pré-desnaturação por eletroforese e solidificação de soro, entre outros procedimentos.

O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.

Utilização

Interface de operação e botões

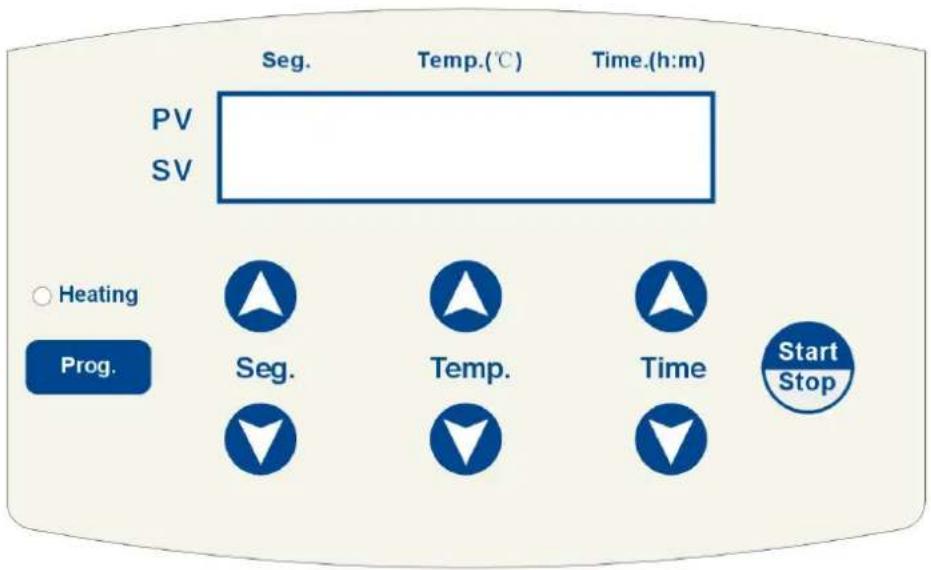

1. Painel de operação e exibição do visor

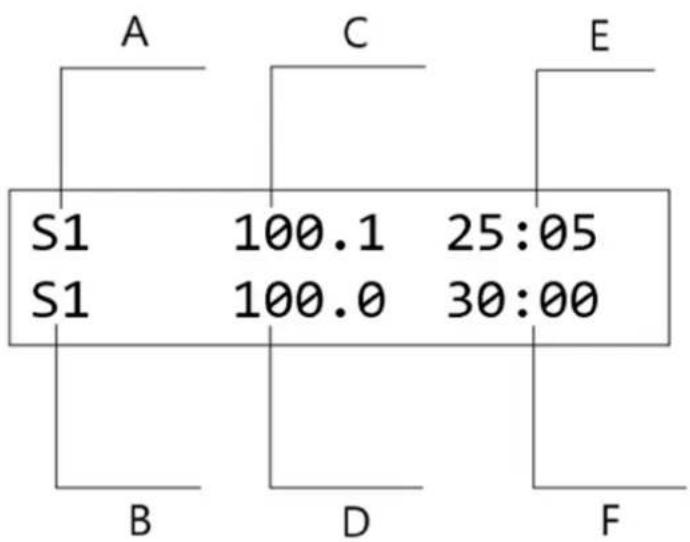

1. Tela de exibição

A- Nó de temperatura atual
B- Nó de configuração de temperatura
C- Temperatura atual
D- Ajuste de temperatura
E- Tempo restante
F- Definir hora

1. Instruções de botão

Botão	Instrução
	Seleção de programas: Selecione o nó do programa desejado, suportando até cinco nós: S1, S2, S3, S4 e S5.
	Configuração de temperatura: Use o botão de ajuste de temperatura para ajustar a temperatura operacional. Imprensa "▲" e " "para modificar ovalor da temperatura. Para ajustes mais rápidos, pressione longamente “ e ” para alterar a posição do dígito.
Time ▲ ▼	Configuração de tempo: Use o botão de configuração de tempo para definir a duração. Imprensa “ e ” para definir o tempo desejado. Para ajustes mais rápidos, pressione e segure “ e ” para alterar a posição do dígito.
Prog.	Configuração do programa: Pressione o botão para selecionar o nó de ponto final. O nó inicial é definido como S1 por padrão. As seguintes sequências de programas podem ser configuradas: S1-S2, S1-S2-S3, S1-S2-S3-S4 e S1-S2-S3-S4-S5.
Start/Stop	Iniciar/Parar: Pressione o botão para iniciar a operação do programa. Pressione novamente para interromper o programa.

Instruções de operação

1. Configuração de programa de ponto único

a) Ligue o interruptor de energia, o visor é mostrado na figura abaixo.

System-Testing

• • • • • •

O instrumento será inicializado, acompanhado por um som de "bipe".

b) Após 6 segundos, o display mostrará: "S1" como o último nó operacional, "30.0" como a temperatura atual dos blocos, "37.0" como a temperatura definida anteriormente e "10:00" como o tempo definido anteriormente. A temperatura é exibida em "℃" e o tempo é exibido em "horas: minutos". A exibição é mostrada na figura abaixo.

S1 30.0 00:00

S1 37.0 10:00

c) Pressione o temp botão para ajustar o valor da temperatura aumentando ou diminuindo a casa decimal. Se você pressionar o botão por mais de 3 segundos, o ajuste passará rapidamente da unidade para a casa das dezenas, permitindo mudanças mais rápidas.

Pressione o botão para ajustar o valor do tempo aumentando ou diminuindo-o. Manter o botão pressionado por mais de 3 segundos fará com que o ajuste passe rapidamente da unidade para a casa das dezenas, permitindo modificações mais rápidas.

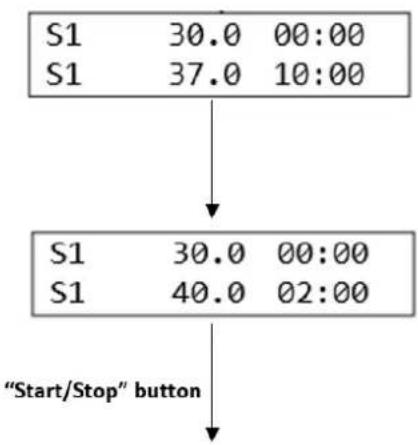

Por exemplo, para definir a temperatura para 40 °C e o tempo para 2 horas de 37 °C e 10 horas: Pressione o botão Temp. Botão até aumentar para 40°C, depois solte o botão. O instrumento

confirmará e salvará automaticamente a configuração. Em seguida, pressione o botão Time botão até que a configuração diminua para 02:00 e, em seguida, solte o botão. O instrumento confirmará e economizará tempo. As configurações de temperatura e tempo para o nó S1 agora estão configuradas com sucesso. Pressione o Start/Stop botão para executar o programa. A exibição é mostrada na figura abaixo.

d) Pressione o Seg botão para selecionar e definir os 5 pontos de temperatura para S1, S2, S3, S4 e S5. Por exemplo, pressione o para selecionar S2 e siga o passo anterior (c) para definir a temperatura e o tempo para S2. A exibição é mostrada na figura abaixo.

Siga os mesmos passos para definir os valores de temperatura e tempo para os nós S1 a S5. Esses cinco pontos de temperatura podem ser salvos como configurações comumente usadas, permitindo que o usuário os selecione rapidamente quando necessário.

2. Configuração de programa multiponto

a) Pressione o Prog. botão para combinar os pontos de temperatura de S1, S2, S3, S4 e S5 em programas de conexão multiponto, como S1-S2, S1-S2-S3, S1-S2-S3-S4 ou S1-S2-S3-S4-S5.

PERCEBER! O ponto de temperatura do programa multiponto só pode começar em S1.

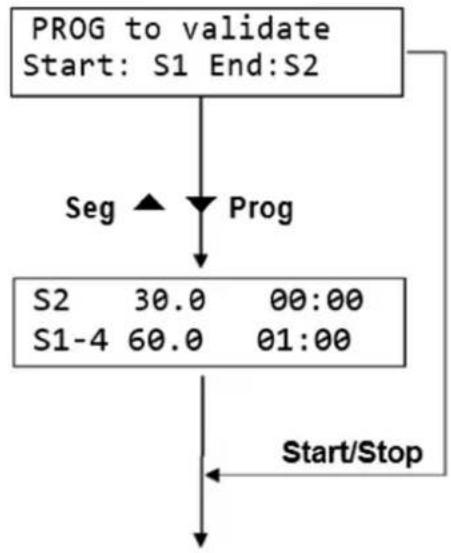

b) Por exemplo, para definir um programa de conexão para S1-S2-S3-S4, pressione o botão botão. O display mostrará a configuração atual, onde S1 é o nó inicial (que não pode ser alterado) e S2 é o nó final (que pode ser modificado). Pressione o Seg botão para mudar S2 para S4. Então pressione botão para confirmar a configuração. A configuração do nó será exibida como S1-4, e o programa será executado pela sequência S1-S2-S3-S4.

c) Imprensa Start/Stop botão novamente para executar o programa de conexão de quatro pontos S1-S2-S3-S4.

Operar o programa multiponto

PERCEBER! Após selecionar o nó final, você pode pressionar Start/Stop botão para executar o programa multiponto diretamente.

Limpeza e manutenção

Use um pano limpo e macio umedecido com uma pequena quantidade de álcool anidro para limpar os furos cônicos nos blocos do instrumento. Isso garante contato total e condução de calor eficiente entre o tubo de ensaio e os furos cônicos, evitando contaminação.

Caso apareçam manchas na superfície do instrumento, limpe-o com um pano macio e uma pasta de limpeza suave.

CUIDADO

• Certifique-se de que a fonte de alimentação esteja desligada antes de limpar o instrumento.
• NÃO permita que produtos de limpeza entrem nos furos cônicos durante a limpeza.
• Evite usar agentes de limpeza corrosivos na superfície do instrumento.

Não eliminar este aparelho nos sistemas de resíduos urbanos. Entregue-o a um ponto de reciclagem e recolha de aparelhos elétricos e eletrodomésticos. Verifique o símbolo no produto, no manual de instruções e na embalagem. Os plásticos usados para construir o dispositivo podem ser reciclados seguindo suas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.
