BRUKSANVISNING SBSLAB150 STEINBERG

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Torrbad
Modell	SBS-LAB-150
Nominell spänning [V~] / frekvens [Hz] 100-240	/ 50-60
Ineffekt [W] 50
Isolationsklass	II
Temperaturkontrollområde [ °C ]	RT + 5-100
Tidsintervall	1min-99h59min
Standardblock [hål*ml] 15*1.5
Mått [bredd * längd * höjd; mm] 110*185*136
Vikt [kg] 1,05

Beskrivning

Produkten är en mikrodatorstyrd enhet designad för en mängd olika laboratorieapplikationer. Det används ofta för provinkubation, DNA-amplifiering, elektrofores före denaturering och serumstelning, bland andra procedurer.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

Användning

Driftgränssnitt och knappar

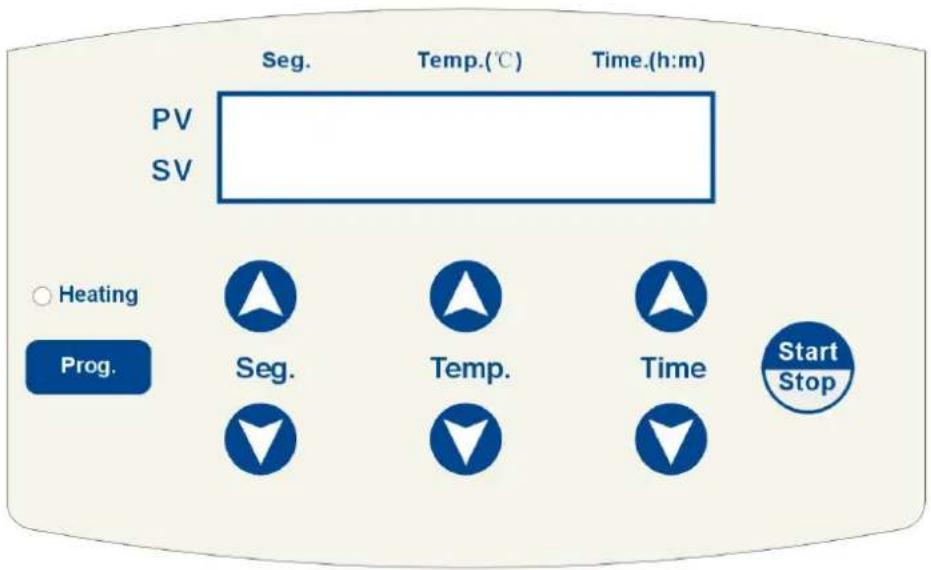

1. Manöverpanel och displayvy

Seg. Temp.(°C) Time.(h:m) PV SV ○ Heating Prog. Seg. Temp. Time Start Stop

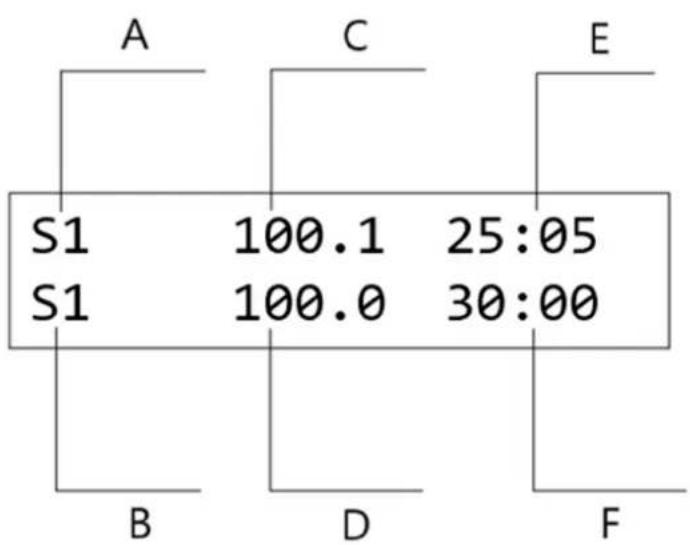

1. Skärm

A- Aktuell temperaturnod
B- Inställning av temperaturnod
C- Aktuell temperatur
D- Inställning av temperatur
E- Återstående tid
F- Ställa in tid

1. Knappinstruktioner

Knapp	Instruktion
	Programval: Välj önskad programnod som stöder upp till fem noder: S1, S2, S3, S4 och S5.
	Temperaturinställning: Använd temperaturinställningsknappen för att justera driftstemperaturen. Tryck på " och " " för att ändra temperaturvärdet.
	För snabbare justeringar, tryck länge på "▲" och "▼" för att ändra siffrans position.
Time ▲▼	Tidsinställning: Använd tidsinställningsknappen för att ställa in varaktigheten.Tryck på "▲" och "▼" för att ställa in önskad tid. För snabbare justeringar, tryck länge på "▲och " " för att ändra siffrans position.
Prog.	Programinställning: Tryck på för att välja ändpunktsnoden. Startnoden är som standard S1. Följande programsekvenser kan konfigureras: S1-S2, S1-S2-S3, S1-S2-S3-S4 och S1-S2-S3-S4-S5.
Start/Stop	Start/Stop: Tryck på för att starta programoperationen. Tryck igen för att stoppa programmet.

Driftinstruktioner

1. Enpunktsprograminställning

a) Slå på strömbrytaren, displayen visas i bilden nedan.

System-Testing

• • • • • •

Instrumentet initieras, ackompanjerat av ett "pip"-ljud.

b) Efter 6 sekunder visar displayen: "S1" som sista driftnod, "30.0" som aktuell temperatur för blocken, "37.0" som tidigare inställd temperatur och "10:00" som tidigare inställd tid. Temperaturen visas i "°C", och tiden visas i "timmar: minuter". Displayen visas i figuren nedan.

S1	30.0	00:00
S1	37.0	10:00

c) Tryck på Temp för att justera temperaturvärdet genom att öka eller minska decimalen. Om du trycker länge på knappen i mer än 3 sekunder kommer justeringen snabbt att flyttas från enheten till tiotalsplatsen, vilket möjliggör snabbare ändringar.

Tryck på för att justera tidsvärdet genom att öka eller minska det. Om du håller knappen intryckt i mer än 3 sekunder kommer justeringen att flyttas snabbt från enheten till tiotalsplatsen, vilket möjliggör snabbare modifieringar.

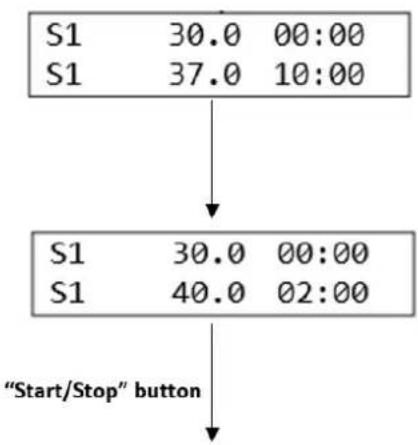

För att ställa in temperaturen till 40°C och tiden till 2 timmar från 37°C och 10 timmar: Tryck på Temp knappen tills den ökar till 40°C, släpp sedan knappen. Instrumentet kommer automatiskt att bekräfta och spara inställningen. Tryck sedan på Time tills inställningen minskar till 02:00, släpp sedan knappen. Instrumentet bekräftar och sparar tiden. Temperatur- och tidsinställningarna för S1-noden har nu konfigurerats. Tryck på knappen för att köra programmet. Displayen visas i figuren nedan.

Använd enpunktsprogrammet

d) Tryck på Seg för att välja och ställa in de 5 temperaturpunkterna för S1, S2, S3, S4 och S5. Tryck till exempel på för att välja S2, följ sedan föregående steg (c) för att ställa in temperatur och tid för S2. Displayen visas i figuren nedan.

Följ samma steg för att ställa in temperatur- och tidsvärden för noderna S1 till S5. Dessa fem temperaturpunkter kan sparas som vanliga inställningar, så att användaren snabbt kan välja dem vid behov.

2. Flerpunktsprograminställning

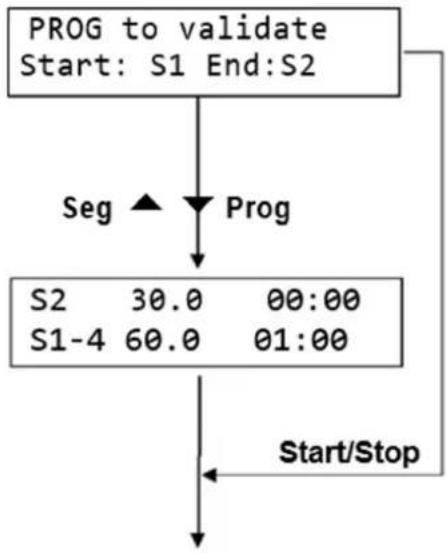

a) Tryck på Prog. för att kombinera temperaturpunkterna för S1, S2, S3, S4 och S5 till flerpunktsanslutningsprogram, såsom S1-S2, S1-S2-S3, S1-S2-S3-S4 eller S1-S2-S3 -S4-S5.

VARSEL! Temperaturpunkten för flerpunktsprogrammet kan endast starta från S1.

b) För att ställa in ett anslutningsprogram för S1-S2-S3-S4, tryck på Prog. knapp. Displayen kommer att visa den aktuella konfigurationen, där S1 är startnoden (som inte kan ändras) och S2 är slutnoden (som kan ändras). Tryck på Seg. knappen för att ändra S2 till S4. Tryck sedan på för Start/Stop att bekräfta inställningen. Nodkonfigurationen kommer att visas som S1-4, och programmet kommer att köras genom S1-S2-S3-S4-sekvensen.

c) Trycka Start/Stop knappen igen för att köra S1-S2-S3-S4 fyrpunktsprogram.

Kör flerpunktsprogrammet

VARSEL! Efter att ha valt slutnoden kan du trycka på Start/Stop för att köra flerpunktsprogrammet

Rengöring och underhåll

Använd en ren, mjuk trasa fuktad med en liten mängd vattenfri alkohol för att rengöra de avsmalnande hålen i instrumentets block. Detta säkerställer full kontakt och effektiv värmeledning mellan provröret och de avsmalnande hålen, samtidigt som kontaminering förhindras.

Om det uppstår fläckar på instrumentets yta, rengör det med en mjuk trasa och en mild rengöringspasta.

FÖRSIKTIGHET

• Se till att strömförsörjningen är avstängd innan du rengör instrumentet.
• LÄT INTE rengöringsmedel komma in i de koniska hålen under rengöring.
- Undvik att använda frätande rengöringsmedel på instrumentets yta.

Kassera använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasten som används för att konstruera enheten kan återvinnas enligt deras märkningar. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
