MANUALE UTENTE SBSLAB150 STEINBERG

Istruzioni per l'uso

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

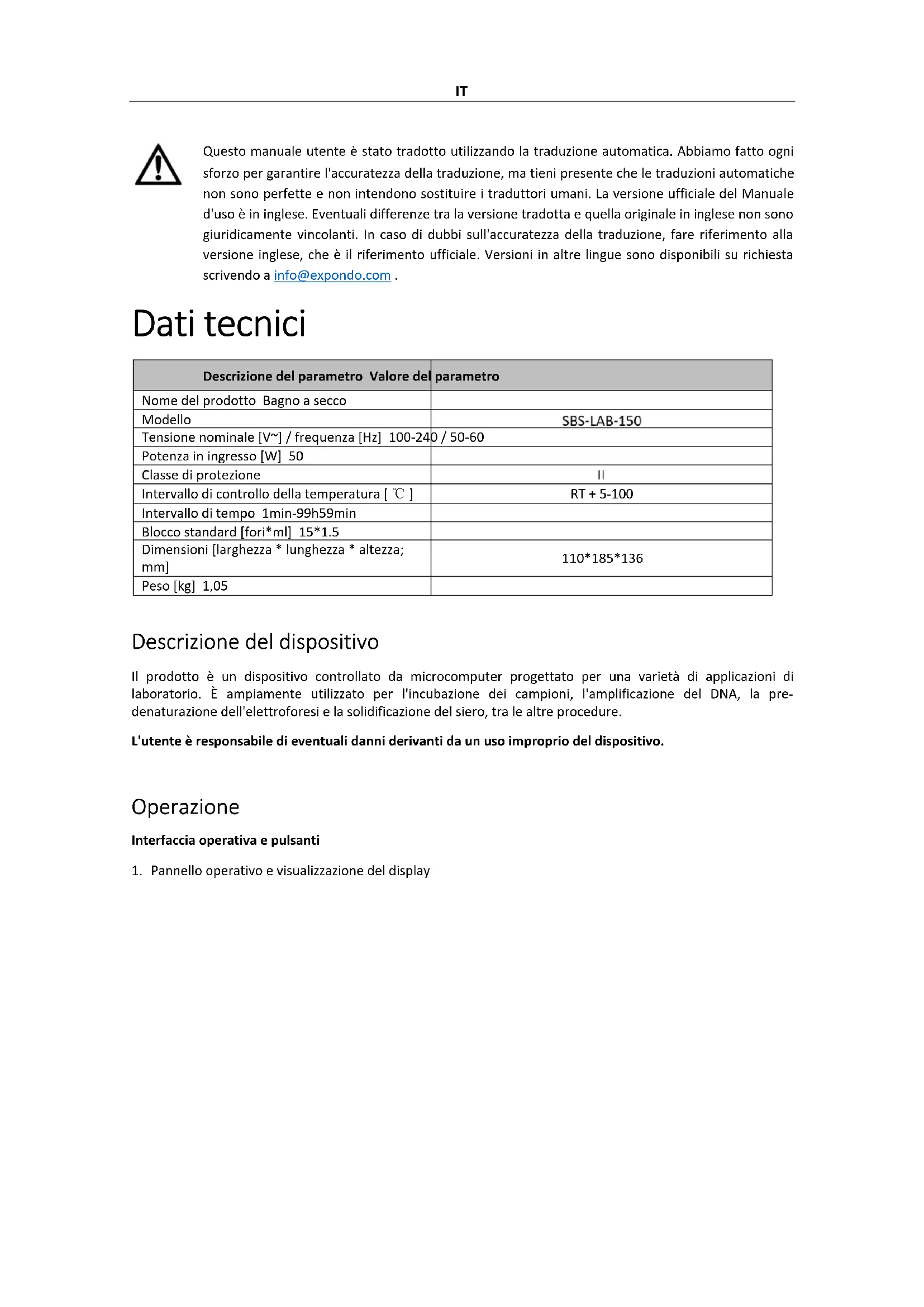

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto Bagno a secco
Modello	SBS-LAB-150
Tensione nominale [V~] / frequenza [Hz] 100-240 / 50-60
Potenza in ingresso [W] 50
Classe di protezione	II
Intervallo di controllo della temperatura [ °C ]	RT + 5-100
Intervallo di tempo 1min-99h59min
Blocco standard [fori*ml] 15*1.5
Dimensioni [larghezza * lunghezza * altezza; mm]	110*185*136
Peso [kg] 1,05

Descrizione del dispositivo

Il prodotto è un dispositivo controllato da microcomputer progettato per una varietà di applicazioni di laboratorio. È ampiamente utilizzato per l'incubazione dei campioni, l'amplificazione del DNA, la pre-denaturazione dell'elettroforesi e la solidificazione del siero, tra le altre procedure.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del dispositivo.

Operazione

Interfaccia operativa e pulsanti

1. Pannello operativo e visualizzazione del display

Seg. Temp.(°C) Time.(h:m) PV SV ○ Heating Prog. Seg. Temp. Time Start Stop

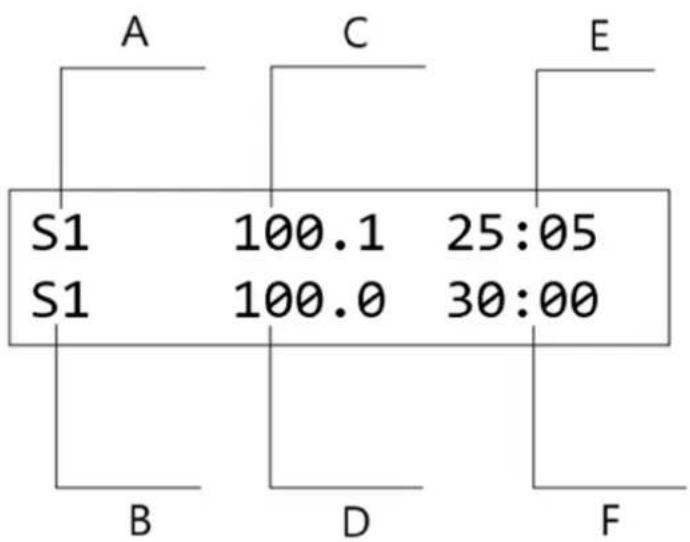

1. Schermo di visualizzazione

A- Nodo della temperatura attuale

B- Impostazione del nodo della temperatura

C- Temperatura attuale

D- Impostazione della temperatura

E- Tempo rimanente

F- Tempo di impostazione

1. Istruzioni per i pulsanti

Pulsante	Istruzione
	Sel'ine del progra Selez'ere il'do de'programi'sid', supportando fino a cinque nodi: S1, S2, S3, S4 e S5.
	Impratazione della temperatura: Utilizzare il pulsante di impostazione della temperatura per regolare la temperatura di esercizio. Premere "E" "▼
	per modificare il valore della temperatura. Per regolazioni più rapide, premere a lungo “ E " " per cambiare la posizione della cifra.
Time	Impostazione del tempo:Utilizzare il pulsante di impostazione del tempo per impostare la durata. Premere “ E " " per impostare l'ora desiderata. Per regolazioni più rapide, premere a lungo “ E " " per cambiare la posizione della cifra.
Prog.	Impostazione del programma:Premere il pulsante per selezionare il nodo endpoint. Il nodo iniziale predefinito è S1. È possibile configurare le seguenti sequenze di programma: S1-S2, S1-S2-S3, S1-S2-S3-S4 e S1-S2-S3-S4-S5.
Start/Stop	Avvio/Arresto:Premere il Start/Stop pulsante per avviare il funzionamento del programma. Premere nuovamente per interrompere il programma.

Istruzioni per l'uso

1. Impostazione del programma a punto singolo

a) Accendere l'interruttore di alimentazione, il display è mostrato nella figura sottostante.

System-Testing

...

Lo strumento si inizializzerà emettendo un suono "Beep".

b) Dopo 6 secondi, il display mostrerà: "S1" come ultimo nodo operativo, "30.0" come temperatura attuale dei blocchi, "37.0" come temperatura impostata in precedenza e "10:00" come ora impostata in precedenza. La temperatura viene visualizzata in " ℃ " e l'ora in "ore:minuti". Il display è mostrato nella figura sottostante.

S1 30.0 00:00

S1 37.0 10:00

c) Premere il Temp pulsante per regolare il valore della temperatura aumentando o diminuendo la cifra decimale. Se si preme a lungo il pulsante per più di 3 secondi, la regolazione passerà rapidamente dalle unità alle decine, consentendo modifiche più rapide.

Premere il Pulsante per regolare il valore del tempo aumentandolo o diminuendolo.

Tenendo premuto il pulsante per più di 3 secondi la regolazione passerà rapidamente dalle unità alle decine, consentendo modifiche più rapide.

Ad esempio, per impostare la temperatura a 40°C e il tempo a 2 ore da 37°C e 10 ore: premere il tasto Temp finché la temperatura non aumenta a 40°C, quindi rilasciare il pulsante. Lo strumento confermerà e salverà automaticamente l'impostazione. Quindi, premere il tasto Time finché

l'impostazione non scende a 02:00, quindi rilasciare il pulsante. Lo strumento confermerà e salverà il tempo. Le impostazioni di temperatura e ora per il nodo S1 sono ora configurate correttamente.

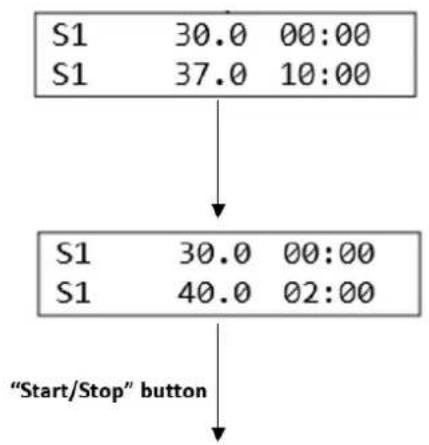

Premere il Start/Stop pulsante per eseguire il programma. Il display è mostrato nella figura sottostante.

Eseguire il programma a punto singolo

d) Premere il Seg pulsante per selezionare e impostare i 5 punti di temperatura per S1, S2, S3, S4 e S5. Ad esempio, premere il tasto pulsante per selezionare S2, quindi seguire il passaggio precedente (c) per impostare la temperatura e l'ora per S2. Il display è mostrato nella figura sottostante.

Seguire gli stessi passaggi per impostare i valori di temperatura e tempo per i nodi da S1 a S5. Questi cinque punti di temperatura possono essere salvati come impostazioni di uso comune, consentendo all'utente di selezionarli rapidamente quando necessario.

2. Impostazione del programma multi-punto

a) Premere il Prog. pulsante per combinare i punti di temperatura di S1, S2, S3, S4 e S5 in programmi di connessione multi-punto, come S1-S2, S1-S2-S3, S1-S2-S3-S4 o S1-S2-S3-S4-S5.

AVVISO! Il punto di temperatura del programma multi-punto può iniziare solo da S1.

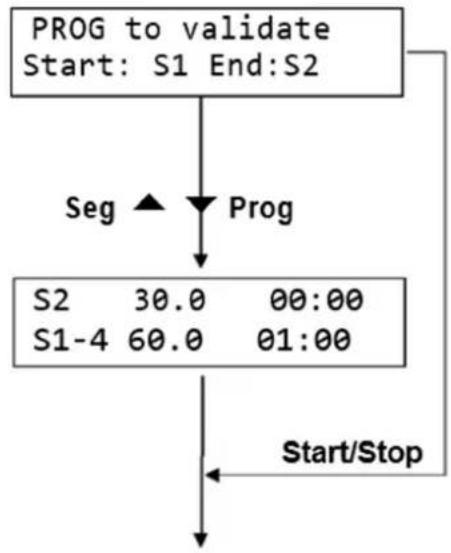

b) Ad esempio, per impostare un programma di connessione per S1-S2-S3-S4, premere il tasto pulsante. Il display mostrerà la configurazione corrente, dove S1 è il nodo iniziale (che non può essere modificato) e S2 è il nodo finale (che può essere modificato). Premere il tasto pulsante per cambiare S2 in S4. Quindi premere pulsante per confermare l'impostazione. La configurazione del nodo verrà visualizzata come S1-4 e il programma verrà eseguito secondo la sequenza S1-S2-S3-S4.

c) Premere Start/Stop nuovamente il pulsante per eseguire il programma di connessione a quattro punti S1-S2-S3-S4.

Utilizzare il programma multi-punto

AVVISO! Dopo aver selezionato il nodo finale, puoi premere Start/Stop pulsante per eseguire mente il programma multi-punto.

Pulizia e manutenzione

Utilizzare un panno pulito e morbido inumidito con una piccola quantità di alcol anidro per pulire i fori conici nei blocchi dello strumento. Ciò garantisce il contatto completo e l'efficiente conduzione del calore tra la provetta e i fori conici, prevenendo al contempo la contaminazione.

Se sulla superficie dello strumento compaiono delle macchie, pulirlo con un panno morbido e una pasta detergente delicata.

ATTENZIONE

• Prima di pulire lo strumento, assicurarsi che l'alimentazione sia disattivata.
• NON lasciare che i detergenti penetrino nei fori conici durante la pulizia.
- Evitare di utilizzare detergenti corrosivi sulla superficie dello strumento.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le plastiche utilizzate per costruire il dispositivo possono essere riciclate seguendo le relative marcature. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.
