BRUKSANVISNING SBSLAB150 STEINBERG

Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

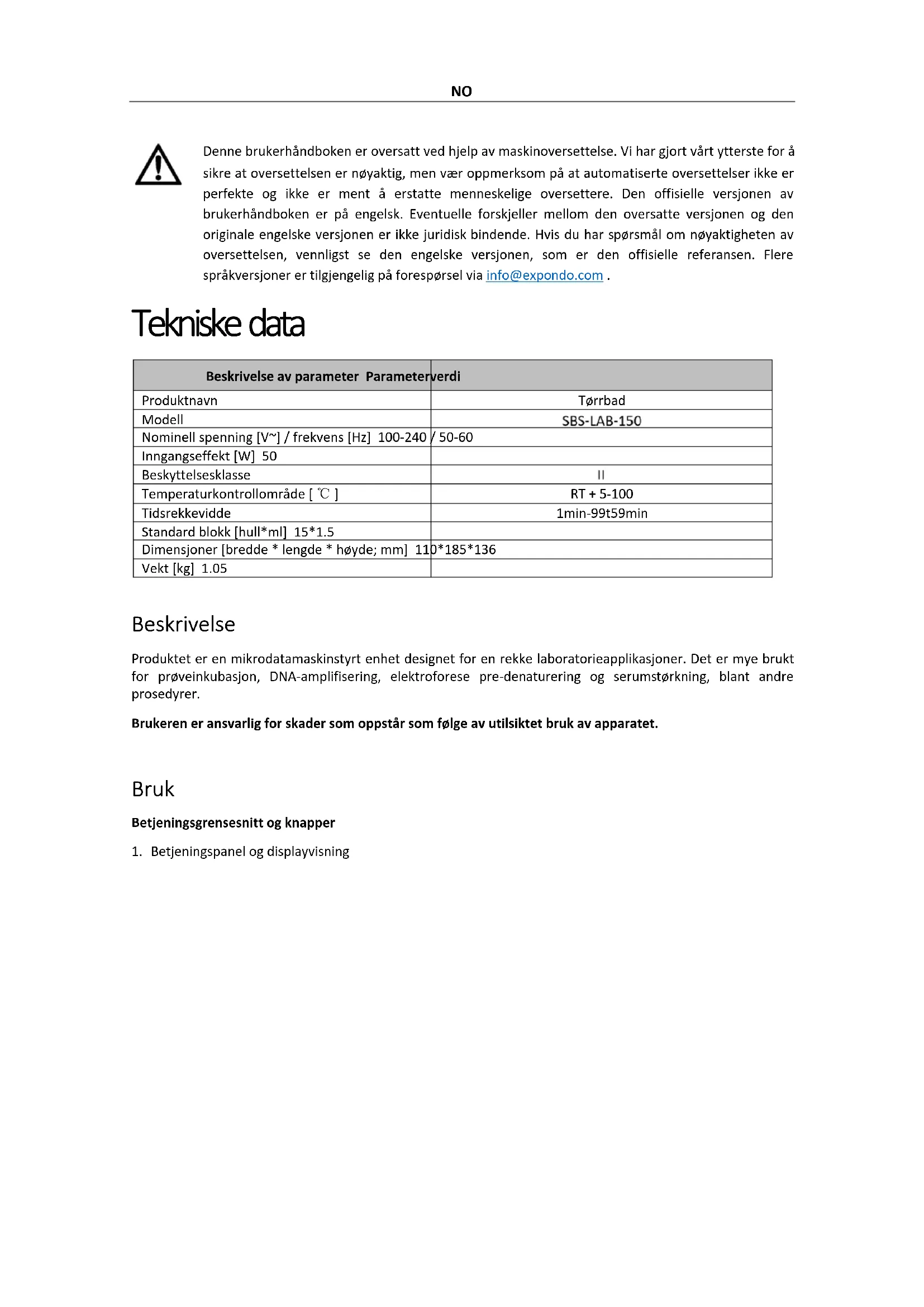

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Tørrbad
Modell	SBS-LAB-150
Nominell spenning [V~] / frekvens [Hz] 100-240	/ 50-60
Inngangseffekt [W] 50
Beskyttelsesklasse	II
Temperaturkontrollområde [ °C ]	RT + 5-100
Tidsrekkevidde	1min-99t59min
Standard blokk [hull*ml] 15*1.5
Dimensjoner [bredde * lengde * høyde; mm] 110*185*136
Vekt [kg] 1.05

Beskrivelse

Produktet er en mikrodatamaskinstyrt enhet designet for en rekke laboratorieapplikasjoner. Det er mye brukt for prøveinkubasjon, DNA-amplifisering, elektroforese pre-denaturering og serumstørkning, blant andre prosedyrer.

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

Bruk

Betjeningsgrensesnitt og knapper

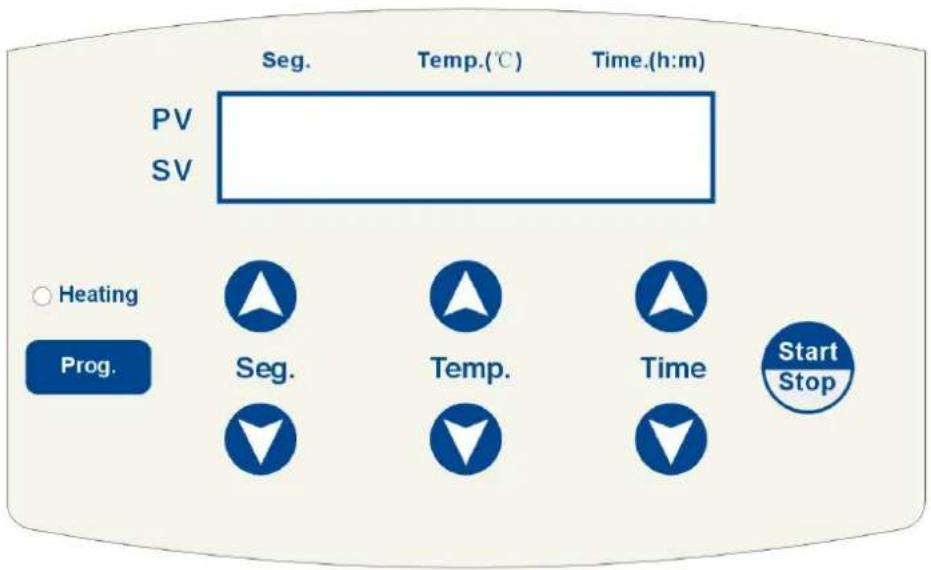

1. Betjeningspanel og displayvisning

Seg. Temp.(°C) Time.(h:m) PV SV ○ Heating Prog. Seg. Temp. Time Start Stop

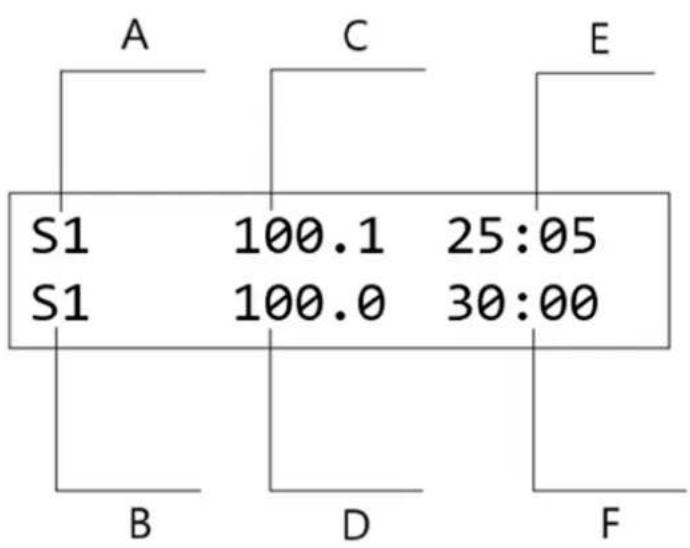

1. Skjerm

A- Gjeldende temperaturnode

B- Innstilling av temperaturnode

C- Gjeldende temperatur

D- Stille inn temperatur

E- Gjenstående tid

F- Stille inn tid

1. Knappinstruksjoner

Knapp	Undervisning
	Programvalg: Velg ønsket programnode, som støtter opptil fem noder: S1, S2, S3, S4 og S5.
	Temperaturinnstilling: Bruk temperaturinnstillingsknappen for å justere driftstemperaturen. Trykk på "◀ og " " for å endre temperaturverdien.
	For raskere justeringer, trykk lenge på "▲" og "▼ for å endre sifferposisjonen.
Time▲▼	Tidsinnstilling: Bruk tidsinnstillingsknappen for å stille inn varigheten. Trykk på "▲" og "▼" for å stille inn ønsket tid. For raskere justeringer, trykk lenge på "▲" og " " for å endre sifferposisjonen.
Prog.	Programinnstilling: Trykk på for å velge endepunktsnoden. Startnodener som standard S1. Følgende programsekvenser kan konfigureres: S1-S2, S1-S2-S3, S1-S2-S3-S4 og S1-S2-S3-S4-S5.
Start/Stop	Start/stop: Trykk på Start/Stop knappen for å starte programoperasjonen. Trykk igjen for å stoppe programmet.

Bruksanvisning

1. Enkeltpunkts programinnstilling

a) Slå på strømbryteren, displayet vises i figuren nedenfor.

System-Testing

• • • • • •

Instrumentet vil initialiseres, akkompagnert av en "pip"-lyd.

b) Etter 6 sekunder vil displayet vise: "S1" som siste driftsnode, "30.0" som gjeldende temperatur på blokkene, "37.0" som tidligere innstilt temperatur og "10:00" som tidligere innstilt tid. Temperaturen vises i "°C", og tiden vises i "timer: minutter". Displayet vises i figuren nedenfor.

S1	30.0	00:00
S1	37.0	10:00

c) Trykk på Temp ▲▼ for å justere temperaturverdien ved å øke eller redusere desimaltallet. Hvis du trykker lenge på knappen i mer enn 3 sekunder, vil justeringen raskt flytte seg fra enheten til tierplassen, noe som gir raskere endringer.

Trykk på Time for å justere tidsverdien ved å øke eller redusere den. Hvis du holder knappen inne i mer enn 3 sekunder, vil justeringen bevege seg raskt fra enheten til tierplassen, noe som muliggjør raskere modifikasjoner.

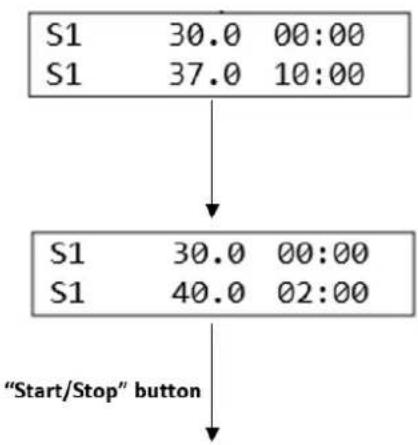

For å stille inn temperaturen til 40°C og tiden til 2 timer fra 37°C og 10 timer: Trykk på knappen til den øker til 40°C, og slipp deretter knappen. Instrumentet vil automatisk bekrefte og lagre innstillingen. Deretter trykker du på Time knappen til innstillingen reduseres til 02:00, og slipp deretter knappen. Instrumentet vil bekrefte og lagre tiden. Temperatur- og tidsinnstillingene for S1-noden er nå konfigurert. Trykk på knappen for å kjøre programmet. Displayet vises i figuren nedenfor.

Betjen enkeltpunktsprogrammet

d) Trykk på Seg for å velge og stille inn de 5 temperaturpunktene for S1, S2, S3, S4 og S5. Trykk for eksempel på for å velge S2, og følg deretter forrige trinn (c) for å stille inn temperatur og tid for S2. Displayet vises i figuren nedenfor.

Følg de samme trinnene for å stille inn temperatur- og tidsverdier for nodene S1 til S5. Disse fem temperaturpunktene kan lagres som vanlige innstillinger, slik at brukeren raskt kan velge dem ved behov.

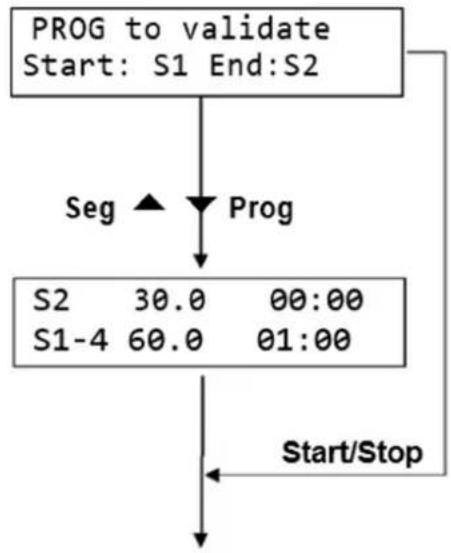

b) For å stille inn et tilkoblingsprogram for S1-S2-S3-S4, trykk på Prog. knapp. Displayet vil vise gjeldende konfigurasjon, der S1 er startnoden (som ikke kan endres) og S2 er sluttnoden (som kan endres). Trykk på Knappen for å endre S2 til S4. Trykk deretter for å bekrette innstillingen. Nodekonfigurasjonen vil vises som S1-4, og programmet vil kjøre gjennom S1-S2-S3-S4-sekvensen.

c) Pressen Start/Stop knappen igjen for å kjøre S1-S2-S3-S4 firepunkts tilkoblingsprogram.

MERKNAD! Etter å ha valgt sluttnoden kan du trykke Start/Stop for å kjøre flerpunktsprogrammet direkte.

Rengjøring og vedlikehold

Bruk en ren, myk klut fuktet med en liten mengde vannfri alkohol for å rengjøre de koniske hullene i instrumentets blokker. Dette sikrer full kontakt og effektiv varmeledning mellom reagensrøret og de koniske hullene, samtidig som forurensning forhindres.

Hvis det vises flekker på instrumentets overflate, rengjør det med en myk klut og en mild rengjøringspasta.

FORSIKTIGHET

• Sørg for at strømforsyningen er slått av før du rengjør instrumentet.
  • IKKE la rengjøringsmidler komme inn i de koniske hullene under rengjøring.
• Unngå å bruke etsende rengjøringsmidler på instrumentets overflate.

Kassering av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Sjekk symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten kan resirkuleres etter deres merking. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
