HASZNÁLATI ÚTMUTATÓ Barcelona 270 BT BLAUPUNKT

nyomógomb Levehető kezelőpanel kireteszelése

MENU nyomógomb Röviden nyomni: Menü előhívása/bezárása Hosszan nyomni: Keresés-funkció indítása

Be/Ki nyomógomb Röviden nyomni: Az autórádió bekapcsolása Üzem közben: Az autórádió némítása (Mute) Hosszan nyomni: Az autórádió kikapcsolása

Forgatható beállítógomb A menüben: Menüszint váltása, menüpont kiválasztása, beállítás megváltoztatása Rádió üzemmódban: Frekvenciabeállítás, adó- / PTY -keresés indítása CD/MP3/WMA/iPod üzemmódban: cím kiválasztása, gyors előre- / hátratekerés MP3/WMA/iPod böngésző üzemmódban: ID3 kategória (csak iPod esetén), mappa és cím kiválasztása

nyomógomb (kiadás) CD kiadása

Elülső AUX-IN dugaszolóaljzat

nyomógomb Hívás bontása/elutasítása

nyomógomb Röviden nyomni: Hívás fogadása, gyorshívás Hosszan nyomni: Mobiltelefon telefonkönyvének megnyitása, ill. hangtárcsázás aktiválása

SRC nyomógomb Memóriafelület, ill. hangforrás választása

nyomógomb Röviden nyomni: Kijelzés átkapcsolása Hosszan nyomni: A kijelző fényerejének átkapcsolása

-kártya nyílás Csak levett kezelőpanel esetén lehet hozzáférni

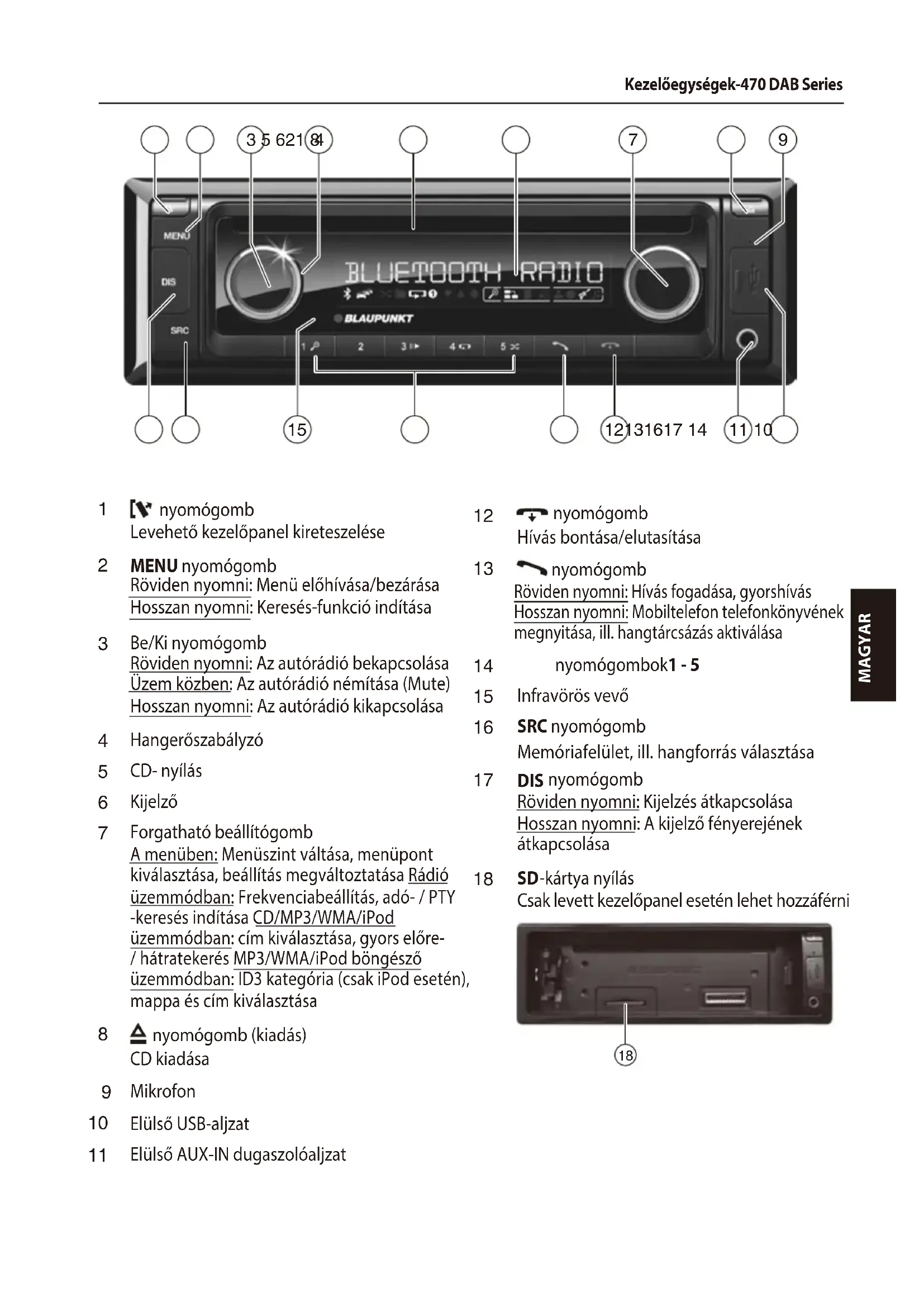

Kezelőegységek-470 DAB Series

9Kezelőegységek-370 DAB/270 Series

nyomógomb Levehető kezelőpanel kireteszelése

nyomógomb Röviden nyomni: Menü előhívása/bezárása Hosszan nyomni: Keresés-funkció indítása

-nyomógomb Röviden nyomni: Az autórádió bekapcsolása Üzem közben: Az autórádió némítása (Mute)

CD- nyílás *) kizárólag a CD lejátszóval ellátott típusban

Forgatható beállítógomb A menüben: Menüszint váltása, menüpont kiválasztása, beállítás megváltoztatása Rádió üzemmódban: Frekvenciabeállítás, adó- / PTY -keresés indítása CD/MP3/WMA/iPod üzemmódban: cím kiválasztása, gyors előre- / hátratekerés MP3/WMA/iPod böngésző üzemmódban: ID3 kategória (csak iPod esetén), mappa és cím kiválasztása

nyomógomb (kiadás) CD kiadása

Elülső AUX-IN dugaszolóaljzat

nyomógomb Hívás bontása/elutasítása

nyomógomb Röviden nyomni: Hívás fogadása, gyorshívás Hosszan nyomni: Mobiltelefon telefonkönyvének megnyitása, ill. hangtárcsázás aktiválása

SRC nyomógomb nyomógomb Memóriafelület, ill. hangforrás választása

DIS Röviden nyomni: Kijelzés átkapcsolása Hosszan nyomni: A kijelző fényerejének átkapcsolása

SD -kártya nyílás Csak levett kezelőpanel esetén lehet hozzáférni 18Mikrofon

Elülső AUX-IN dugaszolóaljzatű

Kezelőegységek -Heavy Duty 324 DAB / 224 / 112 Széria

nyomógomb Röviden nyomni: Menü előhívása/bezárása Hosszan nyomni: Keresés-funkció indítása

nyomógomb Röviden nyomni: Az autórádió bekapcsolása Üzem közben: Az autórádió némítása (Mute)

Forgatható beállítógomb A menüben: Menüszint váltása, menüpont kiválasztása, beállítás megváltoztatása Rádió üzemmódban: Frekvenciabeállítás, adó- / PTY -keresés indítása CD/MP3/WMA/iPod üzemmódban: cím kiválasztása, gyors előre- / hátratekerés MP3/WMA/iPod böngésző üzemmódban: ID3 kategória (csak iPod esetén), mappa és cím kiválasztása

nyomógomb (kiadás) CD kiadása nyomógomb Hívás bontása/elutasítása nyomógomb Röviden nyomni: Hívás fogadása, gyorshívás Hosszan nyomni: Mobiltelefon telefonkönyvének megnyitása, ill. hangtárcsázás aktiválása nyomógombok1 - 5 Infravörös vevő SRC nyomógomb Memóriafelület, ill. hangforrás választása DIS nyomógomb Röviden nyomni: Kijelzés átkapcsolása Hosszan nyomni: A kijelző fényerejének átkapcsolásaBiztonsági tudnivalók Alkalmazott szimbólumok VESZÉLY! Sérülésekre gyelmeztet VIGYÁZAT! A CD-lejátszó károsodására gyelmez- tet VESZÉLY! Nagy hangerőre gyelmeztet A CE jelzés igazolja az EU irányvonalak betartását. Egy kezelési lépést jelöl Egy felsorolást jelöl Közlekedésbiztonság

Használja úgy a készülékét, hogy gépjárművét közben biztonságosan tudja vezetni.

• A készüléket mindig közepes hangerőn hallgassa, Általános biztonsági tudnivalók

Rendeltetésszerű használat Beszerelési utasítások Biztonsági tudnivalók Az autórádió a technika jelenlegi állásának és az általánosan elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére veszélyek léphetnek fel, amennyiben az ebben az utasításban leírt biztonsági tudnivalókat nem veszi gyelembe. Ez az utasítás fontos tájékoztatókat tartalmaz, az autórádió kezelésének egyszerűvé és biztonságossá tétele, beépítése és kezelése érdekében. Kérjük, gyeljen a közlekedésbiztonsággal kapcsolatos alábbi gyelmeztetésekre: Kövesse gyelemmel az alábbi tájékoztatókat saját biztonsága érdekében: Kétes esetekben inkább álljon meg egy arra alkalmas helyen és kezelje a készüléket álló gépkocsiban. egyrészt saját hallásának megóvása érdekében, másrészt azért, hogy a hangos gyelmeztetéseket (pl. rendőrségi sziréna) minden esetben meghallja. A néma üzemmód szüneteiben (pl. a hangforrás változtatásakor) a hangerő megváltoztatása nem hallható. Ne változtasson a hangerőn ezen szünetek ideje alatt. A kezelőpanelt kizárólag a járműálló helyzetében vegye le vagy helyezze fel.

A készüléket ne nyissa fel, ne végezzen rajta változtatásokat. A készülékben egy 1. kategóriájú lézer található, mely sérülést okozhat szemeiben.

Ne növelje a hangerőt a némára kapcsolt szünetekben, például a hangforrás változtatásakor. A hangerő megváltoztatása a néma üzemmód alatt nem hallható. Ezen kívül vegye gyelembe azokat az utasításokat, melyek azokra a készülékekre vonatkoznak, melyeket ezzel az autórádióval együtt használ. Ebben az utasításban az alábbi szimbólumok kerülnek alkalmazásra: Olvassa el gondosan és gyelmesen az utasítást, mielőtt használná az autórádiót. Őrizze meg ezt az utasítást és gondoskodjon arról, hogy minden felhasználó számára elérhető legyen. Az autórádiót harmadik személy számára kizárólag ezen utasítással együtt adja tovább. Ez az autórádió 12 Voltos fedélzeti feszültséggel rendelkező gépjárműbe történő beszerelésre és használatra való, és DIN-nyílásba kell beszerelni. Vegye gyelembe a Műszaki adatokban szereplő teljesítményhatárokat. Esetleges javításokat és adott esetben a beszerelést is szakemberrel célszerű elvégeztetni. Az autórádiót csak abban az esetben építse be, ha gyakorlata van autórádiók beszerelésében és gépjárműve elektromos szerelvényeit ismeri. Vegye gyelembe az utasítás végén található beszerelési utasítást.MAGYAR Biztonsági tájékoztatók | Tisztítási tájékoztatók | Ártalmatlanítási tájékoztató | A csomag tartalma | Üzembe helyezés Megfelelőségi nyilatkozat Tisztítási tájékoztatók Ártalmatlanítási tájékoztatók A csomag tartalma Külön tartozék (nincs a csomagban) Üzembe helyezés Figyelem Szállítási rögzítőcsavarok Kezelőpanel levétele/felhelyezése Vigyázat! A kezelőpanel károsodása A Blaupunkt Competence Center Car Multimedia- Evo Sales GmbH ezennel kijelenti, hogy a készülék megfelel a 2014/53/EUirányelv alapvető követelményeinek és más vonatkozó előírásainak. A megfelelőségi nyilatkozat a www.blaupunkt.com honlapról tölthető le. Kizárólag a Blaupunkt által engedélyezett tartozékokat szabad használni. Tájékozódjon Blaupunkt szaküzletében, vagy az interneten a www.blaupunkt.com honlapon. Gondoskodjon arról, hogy az autórádió üzembe helyezése előtt el legyenek távolítva a szállítási rögzítőcsavarok (lásd a „Beszerelési utasítás” c. fejezetet). Autórádió-készüléke lopás ellen egy levehető kezelőpanellel (Release-Panel) van felszerelve. Szállításkor a kezelőpanel egy mellékelt tokban található. Az autórádió beszerelését követő üzembe helyezésekor először fel kell helyeznie a kezelőpanelt (lásd „A Kezelőpanel felhelyezése” ebben a fejezetben). Vegye le a kezelőpanelt, minden alkalommal, ha elhagyja gépjárművét. A kezelőpanel nélkül az autórádió egy tolvaj számára értéktelen. Ne ejtse le a kezelőpanelt! A kezelőpanel szállításakor ügyeljen arra, hogy ütéstől védve legyen és az érintkezők ne szennyeződhessenek el. A kezelőpanelt ne tegye ki közvetlen napsugárzásnak, vagy más hőforrásnak. Kerülje a kezelőpanel érintkezőinek megérintését! Oldószerek, tisztítószerek és súrolószerek, valamint műszerfalápoló spray-k, műanyagápoló szerek olyan anyagokat tartalmazhatnak, melyek megtámadják az autórádió felületét. Régi készülékét ne dobja a háztartási hulladékba. A használt készülék ártalmatlanításához vegye igénybe a rendelkezésre álló visszaváltó- és gyűjtőhelyeket. A szállított csomagban található: 1 autórádió 1 kezelési és beszerelési utasítás 1 tok a kezelőpanel számára 1 tartókeret 1 antenna csatlakozó adapter 2 kiszerelő szerszám 1 távtartócsavar 1 kézi távirányító (elemekkel) 1 csatlakozóvezeték, A kamra 1 csatlakozóvezeték, B kamra

Az autórádió tisztításához kizárólag száraz, vagy enyhén nedves törlőkendőt használjon. A kezelőfelület érintkezőit szükség esetén puha, tisztítóalkohollal átitatott kendővel tisztítsa.Üzembe helyezés/Fájlinformáció | DAB-üzemmód A kezelőpanel felhelyezése A kezelőpanel levétele

Be- és kikapcsolás Megjegyzés: Be- és kikapcsolás a Be/Ki nyomógombbal Az autórádió bekapcsol. Megjegyzés: Az autórádió néma üzemmódba kapcsolása (Mute) DAB-üzemmód Megjegyzés: Megjegyzés: DAB-módba váltás vagy DAB memória kiválasztása London 470 DAB BT 2001017123460 Bamberg 470 DAB BT 2001017123461 Stockholm 370 DAB BT 2001017123462 Frankfurt 370 DAB BT 2001017123463 Skagen 370 DAB BT 2001017123470 Nürnberg 370 DAB BT 2001017123471 Dubai 324 DAB BT 2001017123489 Az autórádió automatikusan kikapcsol kb. 10 másodperc után, amint a kezelőpanelt leveszi. Amennyiben az autórádiót kikapcsolt gyújtás mellett kapcsolná be, a rádió kb. 1 óra elteltével, az autóakkumulátor megóvása érdekében automatikusan kikapcsol. Amennyiben az autórádió a beszerelési utasítás szerint a jármű gyújtásához csatlakoztatva lett, és a Be/Ki 3 nyomógombbalnem kapcsolták ki, a gyújtással együtt be- illetve kikapcsol. A hangerő 0 (ki) és 50 (legnagyobb) között fokozatosan állítható. A kijelzőn a néma üzemmódba kapcsoláskor a "MUTE" jelzés látható. DAB módbandigitalis minőségben hallgathatja a rádióadásokat. A hagyományos rádióadással ellentétben több állomás (csatorna) kerül állandóan ugyanazon a DAB sávszélességen sugárzásra. Ezek a csatornák egy úgynevezett adáscsoportba kerülnek besorolásra. Egy speciális DAB antennára van szükség ahhoz, hogy a DAB jelet fogadni tudja. Lehet ez egy külön DAB tető/ablak antenna, vagy egy DAB/AM/FM kombinált antenna. Az alábbi típusok rendelkeznek DAB funkcióval: Ha az autórádióhoz a beszerelési utasításban leírt módon telefon csatlakozik, akkor az autórádió telefonbeszélgetés közben elnémul. A kijelzőn a néma üzemmód közben a „TELEPHONE” (telefon) kijelzés látható. Gépkocsi-gyújtáson keresztüli be- és kikapcsolás Hangerő Hangerő beállítása Tolja be a kezelőpanelt a tartóba a jobb házperemnél. Nyomja be a kezelőpanelt óvatosan a bal oldali tartóba, amíg be nem kattan. Forgassa el a hangerőszabályzót 4 a hangerő megváltoztatásához. Nyomja meg röviden a Be/Ki nyomógombot 3 az autórádió néma üzemmódba, illetve újra az előző hangerőre kapcsolásához. Nyomogassa az SRC gombot addig, amíg a kívánt DAB memória meg nem jelenik:

Amennyiben a DAB modul be van kapcsolva, a kijelzőn a szimbólum fog megjelenni. Nyomja meg a nyomógombot a kezelőpanel kireteszeléséhez. A kezelőpanel bal oldala kioldódik a készülékből és csak egy kiesés elleni tartó rögzíti. Mozdítsa el a kezelőpanelt egy kevéssel balra, amíg ki nem oldódik a jobb oldali tartóból. Óvatosan vegye ki a kezelőpanelt a bal oldali tartóból. A bekapcsoláshoz nyomja meg a Be/Ki 3 nyomógombot. Az autórádió kikapcsol. A kikapcsoláshoz tartsa lenyomva a Be/Ki 3 nyomógombot 2 másodpercnél hosszabb ideig.MAGYARDAB-üzemmód/DAB mód/DAB mode/RADIQ mode/Rádió-üzemmód

Megjegyzések: RDS Megjegyzés: Adó beállítása Adókereső indítása Rádió-üzemmód A „EUROPE” (Európa) vételi régióban számos FM- adó sugároz a program mellett egy RDS-jelet (Radio Data System), amely a következő kiegészítő funkciókat teszi lehetővé: Az RDS és REGIONAL funkciókat a felhasználói menüben kapcsolhatja be vagy ki (lásd a „Felhasználói beállítások” c. fejezet „Beállítások elvégzése a „TUNER” menüben” c. szakaszában az „RDS AF”, illetve „REGIONAL” menüpontokat). Ha más vételi régiót állít be, mint a “EUROPE” (Európa), automatikusan kikapcsol az RDS. Az adó neve ezután a kijelzőn jelenik meg. Ha a saját régiójában RDS-funkciókkal rendelkező rádióadókat szeretne hallgatni, kapcsolja be az RDS-t a felhasználói menüben. Különböző lehetőségei vannak egy adó beállítására: Adáscsoport kiválasztása

Megjegyzés: Az egyszer már fogadott adáscsoportokat közvetlenül is ki lehet választani (Ehhez az adáscsoportnak elérhetőnek kell lennie). Aktivált PTY funkcióval a következő, beállított programtípusnak megfelelő adás kerül kiválasztásra (lásd "DAB-PTY"-re vonatkozó rész ebben a fejezetben). Adáscsoport hangolása Új adáscsoportokat a hangolás funkció segítségével kereshet ki. A keresés adáscsoport észlelésekor abbamarad. Az első elérhető adáscsoport kerül lejátszásra.

Adás kiválasztása Az adáscsoport fogadásakor kiválasztható a hallgatni kívánt adás. Amint az adott programtípusnak megfelelő adást talál a rendszer, úgy arra automatikus ráhangol. Adások/adáscsoportok behangolása A DAB funkcióval több, egy sávszélességen sugárzott adás egy “adáscsoportban” kerül csoportosításra. Mindegyik DAB memóriában 5 csatorna menthető el. A DAB memóriát a felhasználói menüben lehet aktiválni vagy deaktiválni (lásd “Felhasználói beállítások”, ”DAB TUNER” beállítása menüpont, “PRESETS” pozíció). A deaktivált DAB memóriák átugrásra kerülnek a hangforrás SRC gombbal történő kiválasztásakor.

Az adó neve megjelenik a kijelzőn. Az autórádió felismeri a közlekedési információkat és híradásokat, és más üzemmódokban (pl. CD üzemmódban) képes ezekre automatikusan átkapcsolni. Alternatív frekvencia: Amennyiben az RDS bekapcsolt állapotban van, a készülék automatikusan megkeresi a beállított adó legjobb minőségű frekvenciáját és átkapcsol arra. Regionális: Néhány adó sugárzott programját bizonyos időközönként felosztja különböző regionális adók különböző témájú adásaira. Bekapcsolt REGIONAL-funkció mellett a készülék csak olyan alternatív frekvenciákra kapcsol, amelyeken ugyanaz a regionális program hallható. Az előző / következő adácsoport kiválaztásá -hoz röviden nyomja meg a 7 gombot. Adáscsoport kereséséhez kb. 2 másodpercre nyomja meg a 7 gombot. Az előző/következő adás bekapcsolásához röviden nyomja meg a 7 gombot. Az adókeresés elindításához fordítsa egy egységnyit balra vagy jobbra a 7 jelű forgatható beállítógombot. A kijelzőn rövid időre a„SEARCH AUTO” (automatikus keresés) látható. A következő fogható adó beállításra kerül.Radioläge/CD-/MP3-/WMA-/iPod-üzemmód Tudnivalók: CD behelyezése/eltávolítása Az adó manuális beállítása Tudnivalók: CD behelyezése A CD-lejátszó megrongálódásának veszélye! Megjegyzés: Megjegyzés: A kijelzőn rövid időre a „SEARCH MANUAL” (manuális keresés) látható. A CD automatikus behúzását nem szabad akadályozni vagy arra rásegíteni. A meghajtó a CD-t automatikusan behúzza és ellenőrzi az adatokat. Ezt követően indul a lejátszás CD- vagy MP3-üzemmódban. Amennyiben a behelyezett CD-t nem lehet lejátszani, rövid ideig a „CD ERROR“ (CD-hiba) látható, majd a CD kb. 2 másodperc elteltével automatikusan kitolódik. Tolja be a CD-t a nyomtatott oldalával felfelé a CD nyílásba, amíg ellenállást nem érez. A „EUROPE” (Európa) vételi régiónál: Az FM-hullámsávon, bekapcsolt közlekedési információ előnyben részesítés esetén csak közlekedési információs adókat ment el az autórádió. A kereső érzékenysége beállítható (lásd a „Felhasználói beállítások” c. fejezet „Beállítások elvégzése a „TUNER” menüben” c. szakaszában a „SENSITIVITY” (érzékenység) menüpontot). Adó elmentése, illetve elmentett adó lehívása Megjegyzés: A készülék az utolsó frekvenciabeállítás után kb. 15 másodperccel automatikusan kilép a manuális hangolásból és a 7 forgatható beállítógombot elfordítva elindítható az adókeresés. Válassza ki a kívánt memóriafelületet. Adott esetben állítsa be a kívánt adót. Nyomja meg kb. 2 másodpercre az 1 - 5> állomásgombok egyikét az aktuális adónak az illető nyomógombhoz történő mentéséhez. - illetve - A tárolt adó előhívásához nyomja meg röviden az 1 - 5> gombok valamelyikét. Váltás CD-/MP3-/WMA-/iPod-üzemmódra Nyomja meg az SRC@ nyomógombot annyiszor, amíg meg nem jelenik a kívánt hang-

“CD": Behelyezett CD. ”SD(HC)": Behelyezett memóriakártya “USB FRONT", ill. „USB REAR“: Elülső vagy hátoldalon csatlakoztatott USB adathor- dozó. “IPOD FRONT / IPHONE FRONT", ill. „IPOD REAR / IPHONE REAR": Elülső vagy hátolda-lon csatlakoztatott iPod / iPhone. ”AUX": Csatlakoztatott külső hangforrás.

Az adott hangforrást csak akkor lehet kivá-lasztani, ha megfelelő CD van behelyezve,illetve megfelelő készülék van csatlakoz-tatva. Amennyiben az autórádiónak a csatlakoz-tatott készülékek vagy adathordozók fájlja-it a lejátszást megelőzően be kell olvasnia,a kijelzőn a „READING" (beolvasás) kijelzés jelenik meg. A beolvasás időtartama az adatmennyiségtől és a készülék, illetve adathordozó felépítésétől függ. Ameny- nyiben a készülék vagy az adathordozó hibás, vagy az átvitt fájlok nem játszhatók A CD eltávolítása Megjegyzés: A CD kitolását sem akadályozni, sem segíteni nem szabad. Nyomja meg a A 8 nyomógombot egy behelyezett CD kiadásához. Nem kerek, konturált CD-k (Shape-CD-k) és 8 cm-es átmérőjű CD-k (Mini-CD-k) nem használhatók. Az alkalmatlan CD-k használatából eredő CD-lejátszó károsodásért felelősséget nem vállalunk. A manuális hangolás aktiválásához nyomja meg egyszer a 7 jelű forgatható beállítógombot. A 7 jelű forgatható beállítógomb forgatásával a frekvencia lépésenként változtatható.

• MAGYAR Bluetooth® Tudnivalók: Bluetooth®-menü A Bluetooth®-menü előhívása Tudnivalók: Ha a kitolt CD-t kb. 10 másodpercig nem veszi ki, az autórádió automatikusan újra behúzza. A CD-ket akkor is kiadathatja, ha az autórádió ki van kapcsolva, vagy ha éppen egy másik hangforrás aktív.

A Bluetooth®-menü kb. 30 másodperccel az utolsó gombnyomás után automatikusan bezáródik és a készülék visszatér az aktuális hangforrás kijelzéséhez. A menüben a mindenkori fölérendelt menüszintre való visszalépéshez fordítsa el a 7 jelű forgatható beállítógombot a„”<<<” opció kiválasztásáig, majd nyomja meg a 7 jelű forgatható beállítógombot. Amennyiben éppen egy Bluetooth®- folyamat fut (pl. a legutóbb csatlakoztatott készülék kapcsolatának újra létrehozása), a Bluetooth® menü funkciói zároltak. Amennyiben ezalatt az idő alatt megkísérelné megnyitni a Bluetooth®-menüt, a kijelzőn a„LINK BUSY” (kapcsolat foglalt) kijelzés jelenik meg röviden. Amennyiben meg szeretné szakítani a Bluetooth®-folyamatot és meg szeretné nyitni a Bluetooth® menüt, nyomja meg a nyomógombot. Mobiltelefon felismertetése és csatlakoztatásaMegjegyzés: Készülék felismertetése és csatlakoztatása Megjegyzés: Megjegyzés: Ezzel az autórádióval legfeljebb 5 Bluetooth®- készüléket ismertethet fel. Mielőtt felismertethetne egy hatodik készüléket, először le kell választania az egyiket az 5 felismertetett készülék közül (lásd a „További funkciók a Bluetooth®-menüben” c. fejezet „Felismertetett készülékek kezelése” c. szakaszát). Amennyiben megpróbál felismertetni egy hatodik Bluetooth®-készüléket, megjelenik a „PHONE LIST FULL - PLEASE DELETE ENTRIES FROM LIST” (megtelt a telefonjegyzék - kérjük, töröljön bejegyzéseket a jegyzékből) kijelzés. Amennyiben éppen fennáll kapcsolat egy mobiltelefonnal, ezt a kapcsolatot automatikusan megszünteti a rádió, ha egy következő mobiltelefont ismertet fel és csatlakoztat. A „MOBILE PHONE” (mobiltelefon) menüpont van kiválasztva. A kijelzőn váltakozva megjelenik az „ENTER PIN" (PIN megadása) kijelzés és az aktuálisan elmentett PIN (alapesetben „1234"). Emellett a Bluetooth® ikon villog . Az autórádió most kb. 2 percig felismerhetővé és csatlakoztathatóvá válik egy Bluetooth®-mobiltelefon által. A kijelzőn adott esetben megjelenik a „PAIRED” (bejelentve), majd a „CONNECTED” (kapcsolódva) jelzés, amint az autórádió és a mobiltelefon felismerte egymást és összekapcsolódott. Amennyiben nem jön létre kapcsolat, rövid időre megjelenik a „CONNECT FAILED” (sikertelen kapcsolódás) kijelzés. A Bluetooth®-menüben minden funkciót megtalál a felismertetéshez, a csatlakoztatáshoz és a Bluetooth®-készülékek kezeléséhez. Nyomja meg a MENU2 nyomógombot röviden a felhasználói menü megnyitásához. Fordítsa el a 7 jelű forgatható beállítógombot a „BLUETOOTH" menüpont kiválasztásáig. Nyomja meg a 7 jelű forgatható beállítógombot a Bluetooth® menü megnyitásához. Fordítsa el a 7 jelű forgatható beállítógombot a kívánt menüpont kiválasztásáig. Végezze el a beállítást (lásd a következő szakaszokat). Nyomja meg röviden a MENU2 nyomógombot, hogy kilépjen a menüből. Válassza ki a Bluetooth®-menüben a “PAIRING” (bejelentés) menüpontot. Nyomja meg a 7 jelű forgatható beállítógombot a menü megnyitásához. Keresse meg mobiltelefonjával az autórádiót (Bluetooth® név: „BP 440 BT"), és hozza létre a kapcsolatot. Közben szükség esetén adja meg az autórádió által kijelzett PIN-t.Bluetooth® Megjegyzés: Bluetooth®-Streaming-készülék felismertetése és csatlakoztatása Megjegyzés: Telefon-funkciók Beérkező hívás fogadása/elutasítása Tudnivalók: Megjegyzés: Válassza ki a Bluetooth®-menüben a „PAIRING” (bejelentés) menüpontot. Nyomja meg a 7 jelű forgatható beállítógombot a menü megnyitásához. Forgassa el a 7 jelű forgatható beállítógombot a „STREAMING” menüpont kiválasztásához. Nyomja meg a 7 jelű forgatható beállítógombot a streaming-készülék felismertetéséhez. Forgassa a 7 jelű forgatható beállítógombot az adott pozíción egy számjegy kiválasztásához. A következő pozícióra lépéshez nyomja meg a 7 jelű forgatható beállítógombot. Keresse meg Streaming-készülékével az autórádiót (Bluetooth®-név: „BP 440 BT“) és hozza létre a kapcsolatot. Közben szükség esetén adja meg az autórádió által kijelzett PIN-t. A kijelzőn adott esetben megjelenik a „PAIRED“ (bejelentve), majd a „CONNECTED" (kapcsolódva) kijelzés, amint az autórádió és a Streaming-készülék egymást felismerték és összekapcsolódtak. Amennyiben nem jön létre kapcsolat, rövid időre megjelenik a „CONNECT FAILED" (sikertelen kapcsolódás) kijelzés. Ha egy Bluetooth® készülék és az autórádió össze van kapcsolva, a kijelzőn megjelenik a Bluetooth® ikon . Bekapcsolás után az autórádió automatikusan megpróbál kapcsolódni az utoljára csatlakoztatott készülékhez. Ha sikertelen a kapcsolódási kísérlet, röviden megjelenik a „NO DEVICE" (nincs készülék) kijelzés. Adott esetben próbálja meg újból létrehozni a kapcsolatot a Bluetooth® készülékről. Nyomja meg a nyomógombot a hívás fogadásához. Nyomja meg a nyomógombot a hívás elutasításához, illetve a zajló beszélgetés befejezéséhez. Beérkező híváskor a kijelzőn felváltva jelenik meg az „INCOMING CALL" (beérkező hívás) kijelzés és a hívó fél telefonszáma. Az aktuális hangforrás néma üzemmódba kapcsol, az autórádió hangszóróján pedig egy csengőhang hallatszik. Amennyiben a hívó hívószámát nem küldi el, a szám helyett a „PRIVATE NUMBER" (ismeretlen) jelenik meg. Amennyiben a hívó száma névvel együtt van tárolva, a bejegyzésben található név és telefonszám is megjelenik (lásd a „Telefonszám elmentése az autórádióban" c. szakaszt ebben a fejezetben). A kijelzőn megjelenik a „CALL“ (hívás) és az éppen zajló beszélgetés ideje. A kijelzőn megjelenik a „CALL END“ (hívás befejezve) kijelzés. Amennyiben éppen fennáll kapcsolat egy Streaming-készülékkel, ezt a kapcsolatot automatikusan megszünteti a rádió, ha egy következő Streaming-készüléket ismertet fel és csatlakoztat. A „MOBILE PHONE” (mobiltelefon) menüpont van kiválasztva. A kijelzőn megjelenik az aktuálisan elmentett PIN (alapesetben „1234”). Amennyiben szükséges, adja meg a Streaming-készülék PIN-jét: Nem mindegyik Streaming-készülék kéri az autórádión a saját PIN megadását. Némely Streaming-készülék az előbbi helyett az autórádió PIN-jét kéri. Ilyen készülékeknél csak a 7 jelű forgatható beállítógombot nyomja meg annyiszor, amíg az utolsó számjegyen túljut, hagyja jóvá a megadott PIN-t, majd adja meg ezt a PIN-t a streaming-készüléken. A kijelzőn váltakozva megjelenik az „ENTER PIN" (PIN megadása) kijelzés és az aktuálisan elmentett PIN (alapesetben „1234"). Emellett a Bluetooth® ikon villog . Az autórádió most kb. 2 percig felismerhetővé és csatlakoztathatóvá válik egy Streaming-készülék által.MAGYAR ENGLISH Bluetooth® Beszélgetés közben a hangerőszabályzóval 4 módosíthatja a hangerőt, illetve a Be/Ki nyomógomb rövid megnyomásával 3 néma üzemmódba kapcsolhatja a mikrofont és a hangszórót. A beszédvisszaadás minimum hangereje a felhasználói menüben előre beállítható (lásd a „Felhasználói beállítások" c. fejezet „Beállítások elvégzése a „VOLUME" (hangerő) menüben" szakaszának „HANDSFREE VOL (kihangosítás hangereje)" menüpontját). A gombbal oda-vissza kapcsolhatja a beszédvisszaadást az autórádió és a mobiltelefon hangszórója között. Ha beszélgetés közben újabb hívás érkezik, a második hívás nem fogadható az autórádión keresztül. Ha az autórádió bekapcsolt gyújtásnál kikapcsolt állapotban van, a készülék bejövő hívásnál automatikusan bekapcsol. Így a hívást a kihangosítón keresztül is bonyolíthatja. Válassza ki a Bluetooth®-menüben a „PHONEBOOK1' (telefonkönyv) menüpontot. Nyomja meg a 7 jelű forgatható beállítógombot a telefonkönyv megnyitásához. Válassza ki a Bluetooth®-menüben a „DIAL NEW NUMBER“ (új szám hívása) menüpontot. Nyomja meg a 7 jelű forgatható beállítógombot a beviteli menü megnyitásához. Forgassa a 7 jelű forgatható beállítógombot az adott pozíción egy számjegy kiválasztásához. A következő pozícióra lépéshez nyomja meg a 7 jelű forgatható beállítógombot. Nyomja meg a = nyomógombot a beállított szám hívásához. Válassza ki a Bluetooth® menüben a „PB SEARCH" (telefonkönyv keresése) nyomógombot. A beviteli menü megnyitásához nyomja meg a 7 jelű forgatható beállítógombot. Forgassa el a 7 jelű forgatható beállítógombot a keresett bejegyzés kezdőbetűjének a kiválasztásához. Nyomja meg a 7 jelű forgatható beállítógombot a választás nyugtázásához. A beszélgetés befejeztével az autórádió ismét automatikusan kikapcsol. Most megadhat egy maximum 20 jegyű telefonszámot: A beviteli menüben az előző számjegyre való visszalépéshez fordítsa el a 7 jelű forgatható beállítógombot a „<“ opció kiválasztásáig, majd nyomja meg a 7 jelű forgatható beállítógombot. Megjegyzés: Tudnivaló: Hívás kezdeményezése Megjegyzés: A kijelzőn váltakozva jelenik meg a „CALLING“ (hívás kezdeményezése) kijelzés és a hívott szám. Amint a hívott partner fogadja a hívást, a kijelzőn megjelenik a „CALL“ (hívás) és a zajló beszélgetés ideje. A beszélgetés befejezése után röviden megjelenik a „CALL END“ (hívás befejezve) kijelzés. Egy telefonkönyv-bejegyzés felhívása Ez a funkció csak akkor működik, ha a csatlakoztatott mobiltelefon telefonkönyve átvitelre került az autórádióra (lásd a „Telefonkönyv funkciók" c. fejezetet). A kijelzőn megjelenik a telefonkönyv első bejegyzése. Ha nem lett átmásolva a telefonkönyv, a kijelzőn röviden megjelenik a „PHONEBOOK NOT AVAILABLE“ (nem áll rendelkezésre telefonkönyv) kijelzés. - vagy - A kijelzőn megjelenik a telefonkönyv első olyan bejegyzése, mely a kiválasztott betűvel kezdődik. Ha a telefonkönyvben nem található a kiválasztott betűvel kezdődő bejegyzés, a kijelzőn rövid időre megjelenik a „NOT FOUND" (nem található) üzenet.Az autórádióban telefonszámok tárolhatók és a gyorshívással (lásd következő fejezetet) felhívhatók. A telefonszámot az aktuálisan csatlakoztatott telefonhoz menti el az autórádió, és csak ezzel a telefonnal áll rendelkezésre. Az autórádió legfeljebb öt felismertetett készülékhez tud elmenteni öt-öt számot. Most megadhat egy maximum 15 karakterből álló nevet: A beviteli menüben az előző számjegyre való visszalépéshez fordítsa el a 7 jelű forgatható beállítógombot a „<" opció kiválasztásáig, majd nyomja meg a 7 jelű forgatható beállítógombot A kijelzőn röviden megjelenik a „NUMBER SAVED" (szám elmentve) kijelzés. Ezután visz- szatér a Bluetooth®-menübe, a „DIAL NEW NUMBER" (új szám hívása) menüponthoz. A kijelzőn váltakozva jelenik meg a „CALLING" (hívás kezdeményezése) kijelzés és a hívott szám. A telefonkönyv bejegyzéseit gyorshívással is felhívhatja (lásd a „Gyorshívás telefonkönyv-be- jegyzésekhez" c. szakaszt ebben a fejezetben). Hívás kezdeményezése hangvezérléssel (Voice Dial) Ez a funkció csak akkor áll rendelkezésre, ha a csatlakoztatott mobiltelefon támogatja a hangvezérlést. Az autórádió néma üzemmódra vált és a kijelzőn megjelenik a „SPEAK NOW" (most beszéljen) kijelzés. Mondja ki a kívánt résztvevő nevét. Bluetooth® A hangvezérlést gyorshívással is aktiválhatja (lásd a „Gyorshívás hangvezérléshez" c. szakaszt ebben a fejezetben). Vegye gyelembe, hogy a hangvezérlés időtartama korlátozott, ami az adott mobiltelefontól függ. Adja meg a telefonszámot a „Hívás kezdeményezése" szakaszban leírtak szerint. Nyomja meg a kívánt gombot 1 - 5

memóriagombot kb. 2 másodpercig, a szám mentéséhez. Ha a hangvezérlés aktiválásakor nem áll fenn Bluetooth®-kapcsolat, röviden megjelenik a „VOICE DIAL FAILED - NO BT CONNECTION" (hangvezérlés sikertelen - nincs BT-kapcsolat) kijelzés. Ha a hangv• Amennyiben nem ismerhető fel a bemondott név vagy már lejárt a hangvezérlésre rendelkezésre álló idő, röviden megjelenik a „DIAL FAILED" (tárcsázás sikertelen) kijelzés.ezérlés aktiválásakor nem áll fenn Bluetooth®-kapcsolat, röviden megjelenik a „VOICE DIAL FAILED - NO BT CONNECTION" (hangvezérlés sikertelen - nincs BT-kapcsolat) kijelzés. A hangvezérlést a nyomógomb megnyomásával szakíthatja meg. Ha korábban el volt mentve egy szám az elmentő gombra, átíródik. Ha leválaszt egy telefont, automatikusan törlődnek a telefonhoz elmentett számok. Telefonszám elmentése az autórádióban Megjegyzés: Megjegyzés: Tudnivalók: - vagy - Megjegyzés: Tudnivalók: A 7 forgatható beállítógombot kb. 2 másodpercig nyomva tartva nevet rendelhet hozzá a bejegyzéshez. Forgassa a 7jelű forgatható beállítógombot az adott pozícióra való karakter kiválasztásához. A következő pozícióra lépéshez nyomja meg a 7 jelű forgatható beállítógombot. Másik bejegyzés kiválasztásához fordítsa el a 7 jelű forgatható beállítógombot. A szám hívásához nyomja meg a 7 jelű forgatható beállítógombot vagy az = nyomógombot. Válassza ki a Bluetooth®-menüben a „VOICE DIAL" (hangvezérlés) menüpontot. A hangvezérlés aktiválásához nyomja meg a 7 jelű forgatható beállítógombot vagy az nyomógombot. Nyomja meg a kívánt 1 - 5> memóriagombot kb. 2 másodpercig a szám és a név mentéséhez.MAGYAR ha a csatlakoztatott mobiltelefon telefonkönyve átvitelre került az autórádióra (lásd a „Telefonkönyv funkciók" c. fejezetet). ha a gyorshívás be van állítva telefon- könyv-bejegyzésekhez (lásd a „További funkciók a Bluetooth®-menüben" c. fejezet „Gombfunkciók beállítása gyorshíváshoz" c. szakaszát). ha a csatlakoztatott mobiltelefon támogatja a hangvezérlést. ha a gyorshívás be van állítva hangvezérléshez (lásd a „További funkciók a Bluetooth®- menüben” c. fejezet „Gombfunkciók beállítása gyorshíváshoz” c. szakaszát). Tetszőleges telefonszám, ill. az utoljára tárcsázott vagy elmentett szám gyorshívása A gyorshívással hívást kezdeményezhet anélkül, hogy előtte ki kellene választania a megfelelő funkciót a Bluetooth®-menüben. Amennyiben nincs csatlakoztatva mobiltelefon, a Bluetooth®-menü nyílik meg. A „PAIRING" (bejelentés) menüpont van kiválasztva. Ha a kiválasztott elmentő gombra nincs elmentve szám, röviden megjelenik a „NO NUMBER" (nincs szám) kijelzés. A kijelzőn váltakozva jelenik meg a „CALLING" (hívás kezdeményezése) kijelzés és a hívott szám. Bluetooth® | Externa ljudkällor | Ljudinställningar | Användarinställningar Megjegyzés: Megjegyzés: Egy tetszőleges szám hívásához Gyorshívás Ha gyorshívással szeretné kiválasztani és felhívni a telefonkönyv egyik bejegyzését, Ez a funkció csak a következő esetekben áll rendelkezésre: Gyorshívás hangvezérléshez (Voice Diai) Megjegyzés: Ha a gyorshívással aktiválni szeretné a hangvezérlést, Az utoljára tárcsázott szám felhívásához m nyomja meg a = gombot. A képernyőn megjelenik a legutóbb tárcsázott szám. A szám hívásához nyomja meg a = gombot. A kijelzőn váltakozva jelenik meg a „CALLING" (hívás kezdeményezése) kijelzés és a hívott szám. Egy tárolt szám hívásához m nyomja meg a = gombot. Nyomja meg az 1 - 5> memóriagombot az illető memóriában tárolt szám felhívásához. A szám hívásához nyomja meg a = gombot. nyomja meg a = gombot. Nyomja meg a 7 jelű forgatható beállítógombot a beviteli menü megnyitásához és egy szám megadásához (adja meg a telefonszámot a „Hívás kezdeményezése" szakaszban leírtak szerint). A szám hívásához nyomja meg a = gombot. A kijelzőn váltakozva jelenik meg a„CALLING" (hívás kezdeményezése) kijelzés és a hívott szám. telefonkönyv-bejegyzésekhezMegjegyzés: Ez a funkció csak a következő esetekben áll rendelkezésre: nyomja meg a = nyomógombot kb. 2 másodpercig. A kijelzőn megjelenik a telefonkönyv első bejegyzése, illetve a telefonkönyvi bejegyzések keresési funkciója.Adott esetben válasszon ki egy másik bejegyzést “Egy telefonkönyv -bejegyzés felhívása” c. szakaszban leírtak szerint. A szám hívásához nyomja meg a gombot. A kijelzőn váltakozva jelenik meg a „CALLING” (hívás kezdeményezése) kijelzés és a hívott szám. nyomja meg a nyomógombot kb. 2 másodpercig. Az autórádió néma üzemmódra vált és a kijelzőn megjelenik a „SPEAK NOW” (most beszéljen) kijelzés. Mondja ki a kívánt résztvevő nevét.Külső hangforrások | Felhasználói beállítások|Felhasználói beállítások TRAFFIC VOL (közlekedési információ hangereje)(csak a EUROPE (Európa) vételi régióban) A közlekedési információk minimális hangerejének beállítása. Beállítások: 1-től 50-ig. A minimum hangerő beállítása telefonbeszélgetésekhez. Beállítások: 1-től 50-ig. Telefonbeszélgetés közben közvetlenül szabályozhatja a hangerőt a hangerőszabályzóval 7. BEEP (billentyűhang) Fordítsa el a 7 jelű forgatható beállítógombot a hangerő beállításához. A beállítás nyugtázásához nyomja meg a 7 jelű forgatható beállítógombot. A beállítás megváltoztatásához nyomja meg a 7 jelű forgatható beállítógombot. Fordítsa el a 7 jelű forgatható beállítógombot a hangerő beállításához. A beállítás nyugtázásához nyomja meg a 7 jelű forgatható beállítógombot. A beállítás megváltoztatásához nyomja meg a 7 jelű forgatható beállítógombot. Fordítsa el a 7 jelű forgatható beállítógombot a hangerő beállításához. A beállítás nyugtázásához nyomja meg a 7 jelű forgatható beállítógombot. A beállítás megváltoztatásához nyomja meg a 7 jelű forgatható beállítógombot. A beállítások közötti váltáshoz fordítsa el a 7 jelű forgatható beállítógombot. A beállítás nyugtázásához nyomja meg a 7 jelű forgatható beállítógombot. Külső hangforrások Elülső AUX-IN dugaszolóaljzat Egy esetleges baleset esetén az elülső AUX-IN-dugaszolóaljzat kiálló dugasza sérüléseket okozhat. Az egyenes dugaszok és adapterek alkalmazása növeli a sérülések kockázatát. Ezen okból javasoljuk a szögben hajlított jack dugók használatát Amint egy külső hangforrást, például egy MP3-le- játszót csatlakoztat a 7 elülső AUX-IN dugaszolóaljzathoz, az az SRC @ nyomógombbal kiválasztható. A kijelzőn ekkor az „AUX" kijelzés látható. ON VOLUME (bekapcsolási hangerő) Bekapcsolási hangerő beállítása. Beállítások: ON VOLUME (bekapcsolási hangerő; 1 - 50) vagy LAST VOLUME (utolsó hangerő; az autórádió kikapcsolása előtt utoljára beállított hangerő). Nagy hangerő A bekapcsolási hangerő váratlanul nagy lehet, ha a LAST VOLUME (utolsó hangerő) beállítást választja és a rádió utolsó kikapcsolásakor nagy hangerő volt beállítva. Mindig mérsékelt hangerőt állítson be. A „LAST VOLUME" (utolsó hangerő) kiválasztása esetén: Nyomja meg a 7 jelű forgatható beállítógombot a menü megnyitásához. Fordítsa el a 7 jelű forgatható beállítógombot a „LAST VOLUME" (utolsó hangerő) és „ON VOLUME" (bekapcsolási hangerő) menüpontok közötti váltáshoz. A beállítás nyugtázásához nyomja meg kétszer a 7 jelű forgatható beállítógombot. Az „ON VOLUME" (bekapcsolási hangerő) kiválasztása esetén: A beállítás megváltoztatásához nyomja meg a 7 jelű forgatható beállítógombot. VESZÉLY! Fokozott veszély a dugasz által. VESZÉLY! Beállítások elvégzése a „VOLUME" (hangerő) menüben HANDSFREE VOL (kihangosítás hangereje) Tudnivaló: Rádióadók tárolása esetén akkor is megszólal a nyugtázóhang, ha az OFF (ki) beállítás van kiválasztva. Megjegyzés:MAGYAR Gyári beállítások I Hasznos információk | Műszaki adatok | Beszerelési útmutató Beszerelési útmutató Műszaki adatok Biztonsági előírások A beszerelési és csatlakoztatási műve-letek során kérjük, tartsa be az alábbi biztonsági utasításokat: Utförlig information om enhetens funktioner anges i bruksanvisningen som nns tillgänglig på www.blaupunkt.com Ha az itt leírt információk nem felelnek meg az Ön egyedi beszerelési igényeinek, akkor vegye fel a kapcsolatot Blaupunkt márkakereskedőjével, a jármű gyártójával vagy hívja telefonos ügyfélszolgálatunkat. Erősítő beszerelésekor előbb a készülék test csatlakozásait kell csatlakoztatni, majd csak ezután a kimeneti csatlakozódugókat. A külső eszközök test csatlakozásait nem lehet az autós hangsugárzó rendszer testhez (házhoz) csatlakoztatni. A garanciális feltételek a www.blaupunkt.com honlapról tölthetők le. Garancia Amennyiben bármikor szüksége lenne rá, awww.blaupunkt.comoldalon tájékozódhat az Ön országában megtalálható szervizpontokról. Szerviz Hasznos információk Csatlakoztassa le az akkumulátor negatív kábelét! Ennek végrehajtása közben vegye gyelembe a jármű gyártójának biztonsági utasításait. Ügyeljen arra, hogy a furatok készítésekor ne rongálja meg a jármű alkatrészeit. A pozitív és negatív kábelek keresztmetszete ne legyen kisebb, mint 1,5 mm2. Ne használja a jármű csatlakozóit a rádióhoz! Bármely BLAUPUNKT kereskedőnél beszerezheti a jármű típusának megfelelő illesztőkábelt. A modelltől függően, az Ön járműve eltérhet az itt szereplő leírástól. Nem vállalunk felelősséget a nem megfelelő beszerelésből vagy csatlakoztatásból fakadó vagy egyéb ebből következő bármilyen károsodásért. Feszültségellátás Üzemi feszültség: 10,5 - 14,4 V Áramfelvétel üzem alatt: < 10 A 10 másodperccel a kikapcsolás után: <3.5mA Erősítő Kimeneti teljesítmény: 4 x 24 Watt szinusz, 14,4 V, 4 Ohm értéknél. 4 X 50 watt max. teljesítmény Tuner Hullámsávok, Európa/Ázsia/Thaiföld: FM: 87,5 - 108 MHz AM (MW): 531 - 1602 kHz LW (csak Európa): 153 - 279 kHz Hullámsávok, Észak-Amerika: FM: 87,7 - 107.9 MHz AM (MW): 530 -1710kHz Hullámsávok, Észak-Amerika: FM (URH): 87,5 - 107.9 MHz AM (MW): 530 -1710kHz FM - átviteli sávszélesség: 30 – 15 000 Hz CD Átviteli szakasz: 20 – 20 000 Hz Előerősítő kimenet 4 csatorna: 4 V Bemeneti érzékenység Elülső AUX-IN: 300 mV / 10 kΩ Méretek és tömeg Sz. x Ma. x Mély.: 178 X 50 X 160 mm Tömeg: kb. 1,55 kgBeszerelési útmutató Kiegészítő tartozékként beszerezhető Beépítő készlet 7 608 … … 7 607 621 …6. Eltávolítás

Switched power supply +12 V / max. 150 mA Telephone Mute Permanent +12VAuto antenna*IlluminationKl.15/IgnitionGroundSpeaker out RR+Speaker out RR-Speaker out RF+Speakerout RF-Speaker out LF+Speakerout LF-Speaker out LR+Speaker out LR-Termékünk az alábbi iPhone generációkat támogatja; Támogatott iPod/iPhone termékek Az alábbi típusokkal kompatibilis: Információ: A "Made for iPod" és "Made for iPhone" azt jelenti, hogy egy elektromos készülék kifejezetten iPod és iPhone-al történő együttműködésre alkalmas, valamint, hogy a fejlesztő tanúsítja az Apple teljesítményre vonatkozó elvárásainak való megfelelést. Az Apple nem felel ezen készülék működéséért, vagy a biztonságra vonatkozó szabályoknak való megfelelésért. Felhívjuk gyelmét, hogy a készülék iPhone-al vagy iPod-al való használata befolyásolhatja a vezetéknélküli adatküldés hatékonyságát. Az iPhone és iPod az Apple Inc védjegye, mely az USA-ban, valamint más országokban került bejegyzésre. Ez a termék a Microsoft szellemi tulajdonára vonatkozó jog védelme alatt áll. A technológiák felhasználása vagy forgalmazása a terméken kívül a Microsoft licensze nélkül nem megengedett. A Bluetooth® márka és logo a Bluetooth SIG, Inc tulajdonában áll. Az Android a Google Inc. védjegye. Felhívjuk gyelmét, hogy a jelen útmutató általános jellegű és több típusra vonatkozik, valamint, hogy a típusok között a grakai illusztrációkra vagy funkciókra vonatkozóan különbségek léphetnek fel (pl. CD-meghajtó, DAB és / vagy BT).

• iPod touch (5. generáció)

Előerősítő Kimenet (Elülső)

Előerősítő Kimenet(Hátsó)
