GEBRUIKSAANWIJZING Barcelona 270 BT BLAUPUNKT

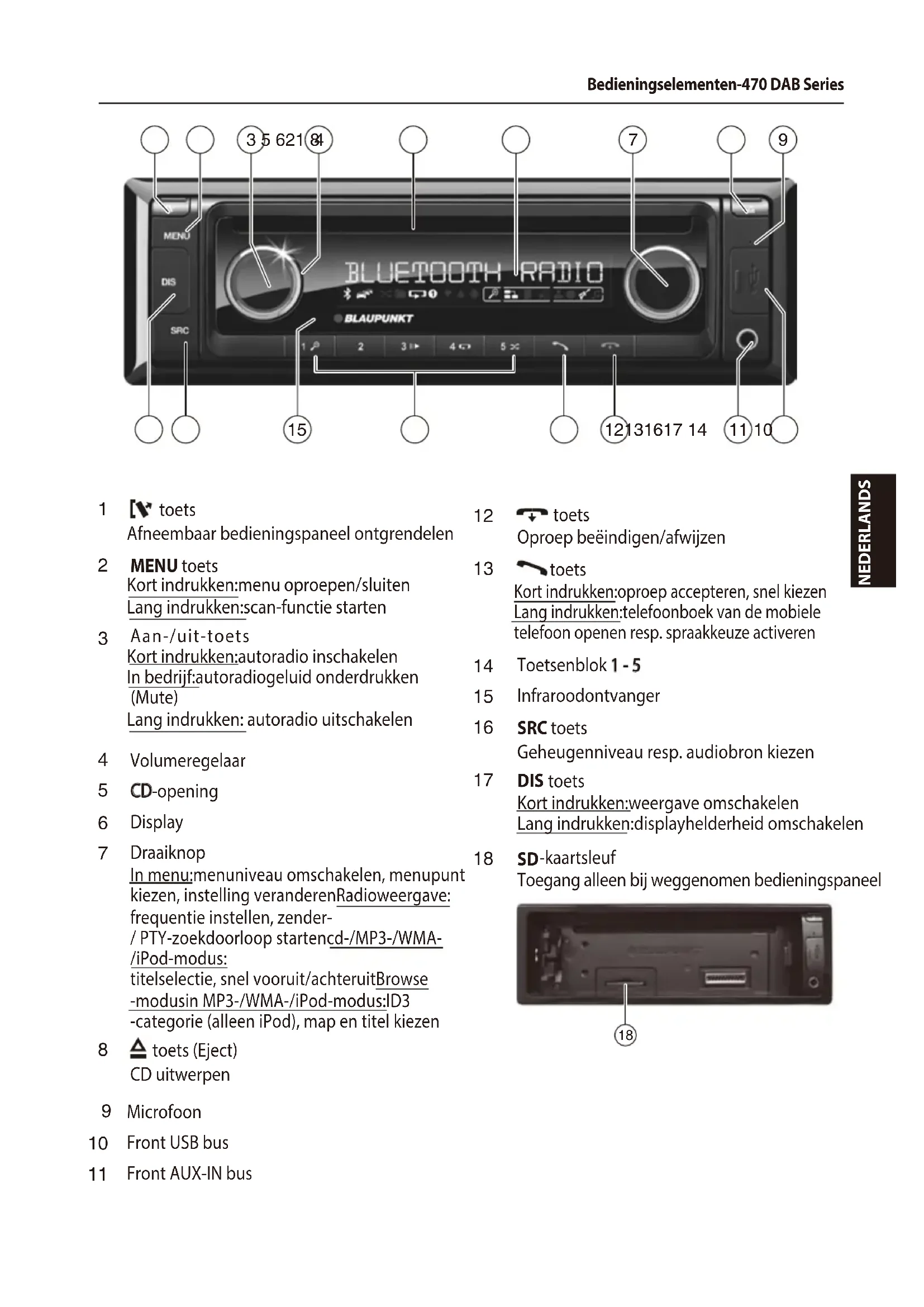

NLVerkorte instructie van bediening en montage Onder voorbehoud van (technische) wijzigingen

Afneembaar bedieningspaneel ontgrendelen

2 MENU toets

Kort indrukken:menu oproepen/sluiten Lang indrukken:scan-functie starten

3 Aan-/uit-toets

Kort indrukken:autoradio inschakelen In bedrijf:autoradiogeluid onderdrukken (Mute)

Lang indrukken: autoradio uitschakelen

4 Volumeregelaar

5 CD-opening

6 Display

7 Draaiknop

In menu:menuniveau omschakelen, menupunt kiezen, instelling veranderenRadioweergave: frequentie instellen, zender-/ PTY-zoekdoorloop startencd-/MP3-/WMA-/iPod-modus: titelselectie, snel vooruit/achteruitBrowse -modusin MP3-/WMA-/iPod-modus:ID3 -categorie (alleen iPod), map en titel kiezen

8 △ toets (Eject)

CD uitwerpen

9 Microfoon

10 Front USB bus

11 Front AUX-IN bus

12 ↓ toets

Oproep beëindigen/afwijzen

13 toets

Kort indrukken:oproep accepteren, snel kiezen Lang indrukken:telefoonboek van de mobiele telefoon openen resp. spraakkeuze activeren

14 Toetsenblok 1 - 5

15 Infraroodontvanger

16 SRC toets

Geheugenniveau resp. audiobron kiezen

17 DIS toets

Kort indrukken:weergave omschakelen Lang indrukken:displayhelderheid omschakelen

18 SD-kaartsleuf

Toegang alleen bij weggenomen bedieningspaneel

1 [▼ toets Ontgrendel afneembaar bedieningspaneel
2 MENU toets Kort indrukken:menu oproepen/sluitenLang indrukken:scan-functie starten
3 F -toets Kort indrukken:autoradio inschakelen In bedrijf:autoradiogeluid onderdrukken (Mute) f autoradio
4 Volumeregelaar
5 CD-opening *) alleen voor-modellen met CD
6 Display
7 Draaiknop In menu:menuniveau omschakelen, menupunt kiezen, instelling veranderen Radioweergave:frequentie instellen, zender-/ PTY-zoekdoorloop startencd-/MP3-/WMA-/iPod-modus:titelselectie, snel vooruit/achteruitBrowse-modusin MP3-/WMA-/iPod-modus:ID3-categorie (alleen iPod), map en titel kiezen
8 ▲ toets (Eject) CD uitwerpen *) alleen voor-modellen met CD
9 Microfoon
10 Front USB bus
11 Front AUX-IN bus

12 📊 toets Oproep beeindigen/afwijzen
13 toets Kort indrukken:oproep accepteren, snel kiezen Lang indrukken:telefoonboek van de mobiele telefoon openen resp. spraakkeuze activeren
14 Toetsenblok1 - 5
15 Infraroodontvanger
16 SRC -toets Geheugenniveau resp. audiobron kiezen
17 DIS -toets Kort indrukken:weergave omschakelen Lang indrukken:displayhelderheid omschakelen
18 SD -kaartsleuf Toegang alleen bij weggenomen bedieningspaneel

Kort indrukken:menu oproepen/sluiten Lang indrukken:scan-functie starten

2 F-toets

Kort indrukken:autoradio inschakelenIn bedrijf:autoradiogeluid onderdrukken (Mute)

Lang indrukken: Autoradio uitschakelen

3 Volumeregelaar

4 CD-opening

5 Display

6 Draaiknop

In menu:menuniveau omschakelen, menupunt kiezen, instelling veranderen Radioweergave:frequentie instellen, zender-/ PTY-zoekdoorloop startencd-/MP3-/WMA-/iPod-modus:titelselectie, snel vooruit/achteruit Browse-modusin MP3-/WMA-/iPod-modus: ID3-categorie (alleen iPod), map en titel kiezen

7 △-toets (Eject)

CD uitwerpen

8 Front USB bus

9 Front AUX-IN bus

10 Microfoon

11 -toets

Oproep beëindigen/afwijzen

12 -toets

Kort indrukken:oproep accepteren, snel kiezen Lang indrukken:telefoonboek van de mobiele telefoon openen resp. spraakkeuze activeren

13 Toetsenblok 1 - 5

14 Infraroodontvanger

15 SRC -toets

Geheugenniveau resp. audiobron kiezen

16 DIS -toets

Kort indrukken:weergave omschakelen Lang indrukken:displayhelderheid omschakelen

Veiligheidsinstructies

De autoradio is conform de huidige stand van detechniek en erkende veiligheidstechnische voorschriften geproduceerd. Toch kunnen er gevaren ontstaan wanneer u de veiligheidsinstructies indeze handleiding niet aanhoudt.

Deze handleiding bevat belangrijke informatie voor het eenvoudig en veilig inbouwen en bedienen van de autoradio.

• Lees deze handleiding zorgvuldig en volledig door, voordat u de autoradio gebruikt.
• Bewaar deze handleiding zodanig, dat deze te allen tijde voor alle gebruikers toegankelijk is.
• Geef de autoradio altijd samen met deze handleiding aan derden door.

Houd u tevens de handleidingen van de apparaten aan die in combinatie met deze autoradio worden gebruikt.

Gebruikte symbolen

In deze handleiding worden de volgende symbolen gebruikt:

GEVAAR!

Waarschuwt voor persoonlijk letsel

VOORZICHTIG!

Waarschuwt voor beschadigigng van de CD-speler

GEVAAR!

Waarschuwt voor hoog volume

Het CE-teken bevestigt dat de EU-richtlijnen zijn aangehouden.

Geeft een volgende stap aan
• Geeft een opsomming aan

Verkeersveiligheid

Houd de volgende instructies aan m.b.t. de verkeersveiligheid:trafiksäkerheten:

• Gebruik het apparaat zodanig, dat u uw voertuig altijd veilig kunt besturen. Stop bij twijfel op een geschikte plek en bedien uw apparaat terwijl het voertuig stil staat.
• Bedieningspaneel alleen bij stilstaand voertuig verwijderen of bevestigen.

Luister altijd met een redelijk volume, om uw gehoor te beschermen en om akoestische waarschuwingssignalen (bijv. politie) te kunnen horen. Tijdens mute-pauzes (bijv. bij het wisselen van audiobron) is het veranderen van het volume niet hoorbaar. Verhoog het volume niet tijdens deze geluidsonderdrukking.

Algemene veiligheidsinstructies

Houd de volgende instructies aan, om uzelf tegen letsels te beschermen:

• U mag het apparaat niet openen of veranderen. In dit apparaat bevindt zich een klasse- 1-laser welke letsel aan uw ogen kan veroorzaken.
• Verhoog het volumen niet tijdens onderdrukkingspauzes, bijv. bij het wisselen van audiobron. Het wijzigen van het volume is niet hoorbaar tijdens de geluidsonderdrukking.

Correct gebruik

Deze autoradio is voor inbouw en gebruik in een voertuig met 12 V boordspanning ontworpen en moet in een DIN-opening worden ingebouwd. Let op de vermogensgrenzen in de technische gegevens. Laat reparaties en eventueel de inbouw door een vakman uitvoeren.

Inbouwinstructies

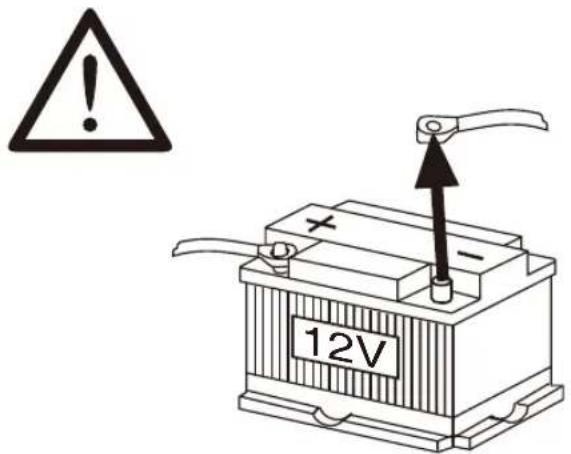

U mag de autoradio alleen inbouwen, wanneer u ervaring heeft met de inbouw van autoradio's en bekend bent met het elektrische systeem van het voertuig. Houdt u daarom de Inbouwhandleiding aan het einde van deze handleiding aan.

Conformiteitsverklaring

Het Blaupunkt Competence Center Car Multijddia- Evo Sales GmbH verklaart dat het toestel in overeenstemming is met de basisvereisten en de andere relevante voorschriften van richtlijn 2014/53/EU.

De conformiteitsverklaring kan op het internet worden gevonden onderwww.blaupunkt.com.

Reinigingsinstructies

Oplos-, reinigings- en schuurmiddelen alsmede cockpit-sprayen kunststofonderhoudsmiddelen kunnen stoffen bevatten welke het oppervlak van de autoradio aantasten.

• Gebruik voor de reiniging van de autoradio uitsluitend een droge, of licht vochtige doek.
• Reinig indien nodig de contacten van het bedieningspaneel met een zachte, in schoon-maakalcohol gedrenkte doek.

Afvoerinstructies

Voer uw afgedankte apparaat niet af met het huisvuil!

Gebruik voor het afvoeren van het oude apparaat de beschikbare retour- en verzamelsystemen.

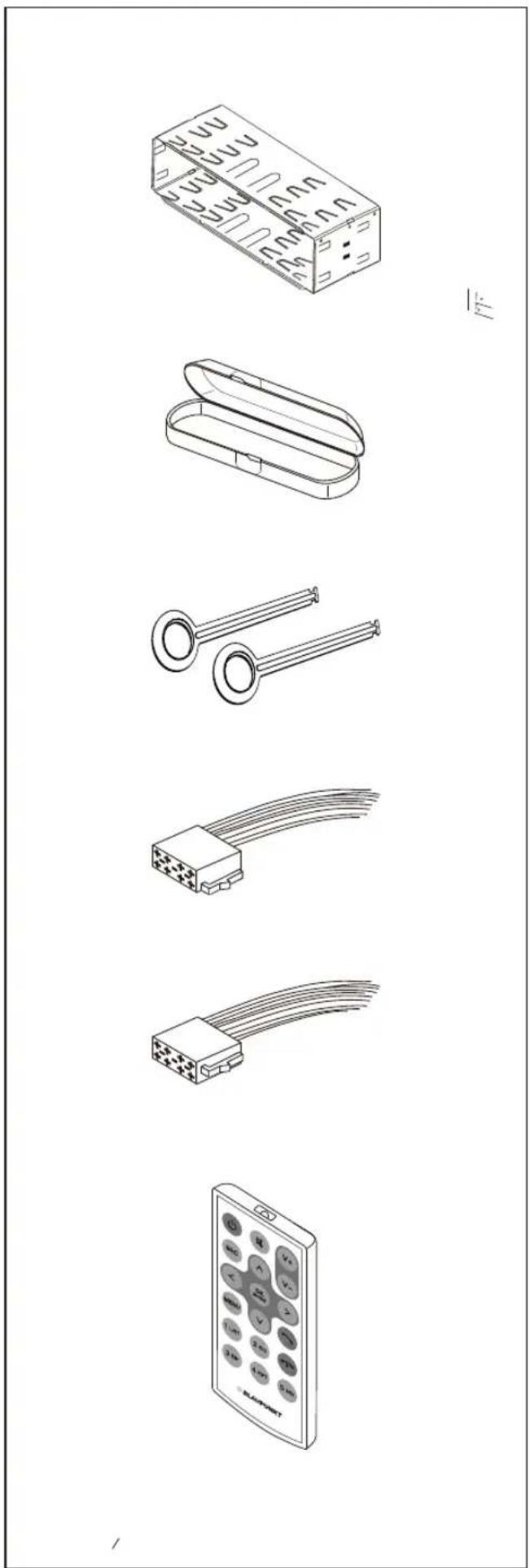

Leveringsomvang

In de leveringsomvang zijn inbegrepen:

1 autoradio
1 bedienings-/inbouwhandleiding
1 etui voor het bedieningspaneel
1 frame
1 antenne aansluitadapter
2 demontagegereedschappen
1 afstandschroef
1 afstandsbediening (incl. batterij)
1 aansluitkabel aansluiting A
1 aansluitkabel aansluiting B

Speciale toebehoren (niet meegeleverd)

Gebruik alleen door Blaupunkt toegelaten speciale toebehoren. Informeer bij uw Blaupunkt-dealer of op internet onder www.blaupunkt.com.

In bedrijf nemen

Let op!

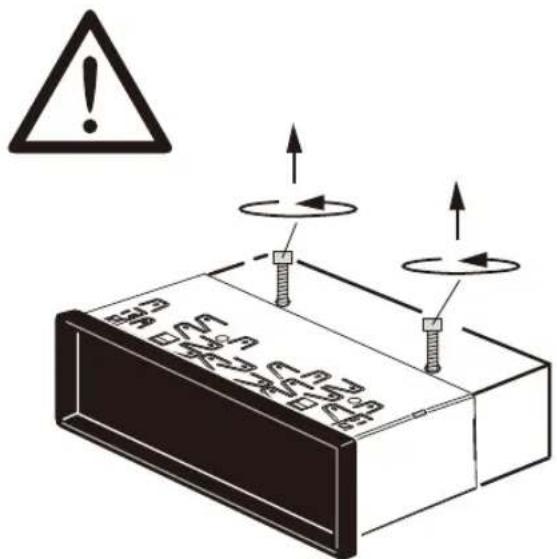

Transportborgschroeven

Zorg ervoor dat vóór de inbedrijfname van de autoradio, de transportschoreven worden verwijderd (zie hoofdstuk"Inbouwhandleiding").

Bedieningspaneel plaatsen/verwijderen

Deautoradio is ter bescherming tegen diefstal uitgerust met een afneembaar bedieningspaneel (release panel). Bij levering bevindt het bedieningspaneel zich in de meegeleverde etui. Om de radio na inbouw in bedrijf te nemen, moet u eerst het bedieningspaneel plaatsen (zie paragraaf "Bedieningspaneel plaatsen" in dit hoofdstuk). Neem het bedieningspaneel steeds mee wanneer u het voertuig verlaat. Zonder dit bedieningspaneel is de autoradion voor een dief waardeloos.

Voorzichtig

Beschadiging van het bedieningspaneel

Laat het bedieningspaneel niet vallen.

Transporteer het bedieningspaneel zo dat het tegen stoten is beschermd en dat de contacten niet vuil kunnen worden.

Stel het bedieningspaneel niet bloot aan direct zonlicht of een andere warmtebron.

Voorkom directe aanraking van de contacten van het bedieningspaneel met de huid.

Bedieningspaneel plaatsen

Schuif het bedieningspaneel in de houder aan de rechter rand van de behuizing.

Duw het bedieningspaneel voorzichtig in de linker houder totdat het vergrendelt.

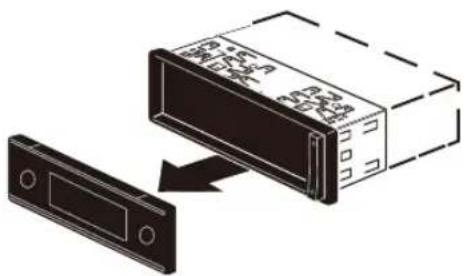

Bedieningspaneel afnemen

Druk op de [V] toets 1 om het bediening spaneel vrij te geven.

De linkerkant van het bedieningspaneel komt losuit het apparaat en door de bevestiging wordt voorkomen dat het paneel er uit valt.

Beweeg het bedieningspaneel iets naar links tot het loskomt uit de rechter bevestiging.
Verwijder voorzichtig het bedieningspaneel uit de linker bevestiging.

Opmerking:

De autoradioschakelt na ongeveer 10 seconden uitnadat het bedieningspaneel is verwijderd.

In-/uitschakelen

In-/uitschakelenmet deaan-/uit-toets

Voor het inschakelen, druk op deaan-/uit-toets 3.

De autoradioschakelt in.

Om het apparaat uit te schakelen, houdt u de aan-/uit-toets3 langer dan 2 seconden ingedrukt.

De autoradio schakelt uit

Opmerking:

Wanneer u de autoradio bij uitgeschakeld voertuigcontact aan zet, dan schakelt de radio zich automatisch na 1 uur uit, zodat de accu van het voertuig niet leeg raakt.

In-/uitschakelen via het contact van het voertuig

De autoradiozal in-/uitschakelen tegelijkertijd met het contact van het voertuig wanneer het apparaat conform de inbouwhandleiding met het contactslot van de auto is verbonden en u het apparaat niet heeft uitgeschakeld met de Aan-/Uit-toets 3.

Volume

Volume instellen

Het volume kan in stappen worden ingesteld van 0 (uit) tot50 (maximaal).

Draai aan de volumeregelaar4 om het volume te wijzigen.

Opmerking:

Wanneer een telefoon zoals in de inbouwhandleiding beschreven is, met de autoradio is verbonden, dan wordt het geluid van de autoradio bij een telefoongesprek onderdrukt. Op de display verschijnt tijdens de onderdrukking "TELEPHONE" (telefoon).

Autoradio-geluid onderdrukken (mute)

Druk kort op deaan-/uit-toets 3 om het geluid van de autoradio te onderdrukken, resp. om het vorige volume weer te activeren.

Tijdens de geluidsonderdrukking, vermeldt de display "MUTE".

DAB-weergave

Met DAB, kunt u van uw radio genieten in digitale klankkwaliteit.

In tegenstelling tot standaard radio-uitzendingen, worden verschillende programma's ("services") steeds op dezelfde golflengte voor DAB uitgezonden. Deze services worden gecombineerd in een zogenaamd "ensemble". In sommige gevallen, kan dezelfde service ontvangen worden in verschillende ensembles.

Opmerking:

U heeft een speciale DAB-antenne nodig om DAB-signalen te kunnen ontvangen. Dit kan een aparte DAB-dak-/venster-antenne zijn of een DAB/AM/FM combinatie-antenne.

Hieronder het-model met DAB-functie:

London 470 DAB BT 2001017123460

Bamberg 470 DAB BT 2001017123461

Stockholm 370 DAB BT 2001017123462

Frankfurt 370 DAB BT 2001017123463

Skagen 370 DAB BT 2001017123470

Nürnberg 370 DAB BT 2001017123471

Dubai 324 DAB BT 2001017123489

Omschakelen naar DAB-weergave resp. DAB-geheugenniveau kiezen

Druk herhaaldelijk op de SRC toets ? tot wanneer het gewenste DAB-geheugenniveau wordt getoond:

DAB1→DAB2→DAB3

Wanneer deDAB-weergave is ingeschakeld, toont de display het symbool DAB.

Opmerkingen:

• Tot 5 services kunnen worden opgeslagen in elk DAB-geheugenniveau.
• DAB-geheugenniveaus kunnen worden geactiveerd en gedeactiveerd via het gebruikersmenu (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen bepalen in het menu "DAB TUNER", menupunt"PRESETS"). Gedeactiveerde DAB-geheugenniveaus worden overgeslagen tijdens de bronselectie met de SRC toets? .

Ensembles/services instellen

Bij DAB, worden verschillende services die worden uitgezonden over dezelfde frequentie, gecombineerd in een "ensemble".

Ensemble selecteren

U kunt rechtsteeks ensembles selecteren, die u reeds één keer heeft ontvangen(opdat dit zou werken, moet het ensemble te ontvangen zijn).

Druk kort op V/Ade toets 7 om te schakelen naar het vorige/volgende ensemble.

De eerste beschikbare service in het ensemble wordt gespeeld.

Opmerking:

Wanneer de PTY-functie is geactiveerd, wordt de volgende service met het huidig geselecteerde programmatype zijn ingesteld (zie paragraaf "DAB-PTY" in dit hoofdstuk).

Instellen van het zoeken van ensembles

U kunt nieuwe ensembles vinden dankzij de zoekinstellingen.

Druk op de V/A toets 7 gedurende ca. 2 seconden om het zoeken van een ensemble

Het zoeken stopt wanneer een ensemble wordt ontvangen. De eerste beschikbare services van het ensemble wordt weergegeven.

Service selecteren

Nadat u een ensemble heeft ingesteld, kunt u een service kiezen van het ensemble.

Druk kort de </> toets 7 om te schakelen naar de vorige/volgende service.

Van zodra dat een service met het gewenste programmatypewordt gevonden, wordt dit ingesteld.

Radioweergave

RDS

In de ontvangstregio "EUROPE" (Europa) zenden veel FM-zenders naast hun programma tevens een RDS-signaal (Radio Data System) uit, dat de volgende extra functies mogelijk maakt:

• De zendernaam wordt op de display weergegeven.
• Het apparaat herkent verkeersberichten en nieuwsuitzendingen en kan deze in andere weergavesoorten (bijv. tijdens CD-weergave) automatisch doorgeven.
• Alternatieve frequentie (F): wanneer de RDS-functie geactiveerd is, schakelt de autoradio automatisch naar de als beste te ontvangen frequentie van de ingestelde zender.
• Regional: sommige zenders verdelen hun programma op bepaalde tijden in regionale programma's met verschillende inhoud. Bij ingeschakelde REGIONAL-functie schakelt de autoradio alleen over naar alternatieve frequenties, wanneer die hetzelfde regionale programma uitzenden.

De functies RDS en REGIONAL worden in het gebruikersmenu in- en uitgeschakeld (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunten "RDS AF" en "REGIONAL").

Opmerking:

Wanneer u een andere ontvangstregio dan"EUROPE" (Europa) instelt, wordt RDS automatisch uitgeschakeld.

De zendernaam wordt nog steeds op de display weergegeven. Indien u in uw regio radiozenders met RDS-eigenschappen wilt gebruiken, dan schakelt u RDS in het gebruikersmenu in.

Zender instellen

U hebt verschillende mogelijkheden om een zender in te stellen:

Zender-zoekafstemming starten

Draai draaiknop 7 één positie naar links of naar rechtsom de zender-zoekafstemming te starten.

De display toont kort "SEARCH AUTO" (zoekdoorloop automatisch). De eerstvolgende ontvangbare zender wordt ingesteld.

Opmerkingen:

• Voor de ontvangstregio "EUROPE": in het FM-golfgebied, wordt alleen Verkeersinformatie van verkeersinformatiezenders weergegeven indien is ingeschakeld.
• De gevoeligheid van de zoekdoorloop kan worden ingesteld (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "TUNER" uitvoeren", menupunt "SENSITIVITY" (gevoeligheid)).

Zenders handmatig instellen

Druk eenmaal op de draaiknop 7 de handmatige zenderinstelling te activeren.

De display toont"SEARCH MANUAL" (handmatige zoekdoorloop).

Draai aan de draaiknop7 om de frequentie stapsgewijs te veranderen.

Opmerking:

De handmatige zenderinstelling wordt automatisch verlaten ca. 15 seconden na de laatste frequentieverandering, en de zenderzoekafstemming wordt gestart door aan de draaiknop 7 te draaien.

Zenders opslaan resp. opgeslagen zenders oproepen

Kies het gewenste geheugenniveau. Stel eventueel de gewenste zender in.
Druk op de keuzetoets1 - 5 >gedurende ca. 2 seconden om de huidige zender onder de toets op te slaan.

- of -

Druk kort op de keuzetoets1 - 5 >om de opgeslagen zender op te roepen.

Naar CD-/MP3-/WMA-/iPod-modus omschakelen

Druk net zo vaak op de SRC toets@tot de gewenste audiobron wordt weergegeven:

• "CD": Geplaatste CD.
  • "SD(HC)": Geplaatstegeheugenkaart
• "USB FRONT" resp. "USB REAR": USB datadrager verbonden op front resp. achterzijde.
• "IPOD FRONT / IPHONE FRONT" resp. "IPODREAR / IPHONE REAR": iPod /iPhone verbonden op front resp. achterzijde
  • "AUX": Externe audiobron aangesloten.

Opmerkingen:

• De betreffende audiobron kan alleen worden gekozen, wanneer een bijbehorendeCD is geplaatst resp. een bijbehorende apparaat is aangesloten.
• Wanneer de autoradio de data van eenaangesloten apparaat of datadrager voorde weergave eerst moet lezen, verschijnt zolang "READING" (inlezen) op de display. De duur van het inlezen hangt af van dehoeveelheid data en het model van hetapparaat resp. de datadrager. Wanneer er sprake is van een storing in het apparaat ofdatadrager of wanneer de overgedragendata niet weergegeven kunnen worden, wordt een overeenkomstige melding ophet display weergegeven (bijv. "CD ERROR" (CD-fout)).

CD plaatsen/uitnemen CD plaatsen

Gevaar voor ernstige schade van de CD-speler!

en CD's met een doorsnede van 8 cm (mini-CD's)mogen niet worden gebruikt.

Wij aanvaarden geen aansprakelijkheid voor beschadigingen aan de CD-speler door ongeschikteCD's.

Opmerking:

Het automatische transport van de CD mag niet worden gehinderd of geholpen.

Schuif de CD met de bedrukte zijde naar boven in de CD-opening 5 tot u een lichte weerstand voelt.

De CD wordt automatisch ingeschoven en de data wordt gecontroleerd. Daarna begint het afspelen in CD- resp. MP3-weergave.

Opmerking:

Wanneer degeplaatste CD niet kan worden weergegeven, wordt kort "CD ERROR" (CD fout) weergegeven en wordt de CD na ca. 2 seconden uit het apparaat geschoven.

Ejecting a CD

Opmerking:

Het uitschuivenvan de CD mag niet worden gehinderd of geholpen.

Druk op de △ toets 8 om degeplaatsteCD uit te schuiven.

Opmerkingen:

• Een naar buiten geschoven en niet weggenomen CD wordt na ca. 10 seconden automatisch weer naar binnen getransporteerd.
• U kunt ook CD's naar buiten laten schuiven wanneer de autoradio is uitgeschakeld of er een andere audiobron actief is.

Bluetooth®-menu

In het Bluetooth®-menu vindt u alle functies voor het koppelen, verbinden en beheren van Bluetooth®-apparaten.

Het Bluetooth®-menu oproepen:

Draai aan de draaiknop 7 tot het menupunt "BLUETOOTH" is geselecteerd.
Druk op de draaiknop 7 om het Bluetooth®-menu te openen.
Draai aan de draaiknop 7 tot het gewenstemenupunt is geselecteerd.
Voer de instelling uit (zie de volgende paragraaf).
Druk kort op de toets MENU 2 om het menu te verlaten.

Opmerkingen:

Het Bluetooth®-menu wordt automatisch ca. 30 seconden nadat voor het laatst toetsen zijn ingedrukt verlaten en u keert terug naar de weergave van de actuele audiobron.

• Om vanuit het menu naar het bovenliggende menuniveau terug te gaan, draait u aan de draaiknop 7 tot de "<<" optie is geselecteerd en vervolgens drukt u op de draaiknop 7.
• Wanneer een Bluetooth®-proces bezig is(bijv. het herstellen van de verbinding met het laatst verbonden apparaat), dan zijn de functies van het Bluetooth®-menu geblokkeerd. Wanneer u gedurende deze periode probeert het Bluetooth®-menu te openen, dan wordt op de display kort "LINK BUSY" (verbinding bezet) weergegeven. Indien u de Bluetooth®-procedure af wilt breken en het Bluetooth®-menu wilt openen, drukt u op toets 📋.

Apparaat koppelen en verbinden

Opmerking:

U kunt met deze autoradio tot 5 Bluetooth®-apparaten koppelen. Voordat u een zesde apparaat kunt koppelen, moet u eerst één van de vijf al gekoppelde apparaten ontkoppelen (zie hoofdstuk "Overige functies in het Bluetooth®-menu", paragraaf "Gekoppelde apparaten beheren").

Indien u probeert, een zesde Bluetooth®-apparaat te koppelen, wordt "PHONE LIST FULL -

PLEASE DELETE ENTRIES FROM LIST" (telefoonlijst vol - a.u.b. positie uit lijst verwijderen) weergeven.

Mobiele telefoon koppelen en verbinden

Opmerking:

Wanneer momenteel een verbinding met een mobiele telefoon bestaat, dan wordt deze verbinding automatisch verbroken, wanneer u een andere mobiele telefoon koppelt en verbindt.

Selecteer in het Bluetooth® menu, het menupunt "PAIRING".
Druk op de draaiknop 7 om het menu te openen. Het menupunt "MOBILE PHONE" (mobiele telefoon) is geselecteerd.
Druk op de draaiknop 7 om een mobiele telefoon te koppelen.

De display toont met tussenpozen "ENTER PIN"ende momenteel opgeslagenPincode (default "1234").Bovendien knippert het Bluetooth®- symbool *. De autoradiokan nu gedurende ca. 2 minuten door een Bluetooth®-mobiele telefoon worden herkend en er mee worden verbonden.

Zoek vanuit uw mobiele telefoon de autoradio (Bluetooth®-naam: "BP 440 BT") en realiseer de verbinding. Voer daarbij eventueel de door de autoradio weergegeven PIN in.

Op de display wordt "PAIRED" (aangemeld) en vervolgens "CONNECTED" (verbonden) weergegeven zodra de autoradio en de mobiele telefoon gekoppeld en verbonden worden.

Opmerking:

Wanneer geen verbinding gerealiseerd kan worden, wordt kort "CONNECT FAILED" (verbinding mislukt) weergegeven.

Bluetooth®-streaming-apparaat koppelen en verbinden

Opmerking:

Wanneer momenteel een verbinding met een streaming-apparaat bestaat, dan wordt deze verbinding automatisch verbroken, wanneer u een ander streaming-apparaat koppelt en verbindt.

Selecteer in het Bluetooth®-menu het menu-punt "PAIRING" (aanmelden).
Druk op de draaiknop 7 om het menu te openen. Het menupunt "MOBILE PHONE" wordt geselecteerd.
Draai aan de draaiknop 7, om het menupunt "STREAMING" te kiezen.
Druk op de draaiknop 7 om eenstreaming apparaat te koppelen.

Op de display wordt de actueel opgeslagen PincodePIN (standaard "1234") weergegeven. Voer indien nodig de Pincode in van het streaming-apparaat:

Draai aan de draaiknop 7 om voor de betreffende positie een cijfer te selecteren.
Druk op de draaiknop 7 om naar de volgende positie te gaan.

Opmerking:

Niet alle streaming-apparaten vragen om invoer van hun PIN op de autoradio. Bij sommige streaming-apparaten moet u in plaats hiervan de PIN van de autoradio invoeren. Voor dergelijke apparaten drukt u slechts zo vaak op de draaiknop @, tot u voorbij de laatste positie bent en zo de actuele PIN bevestigt, en voert u deze PIN dan op het streaming-apparaat in.

Op de display wordt afwisselend "ENTER PIN" (PIN invoeren) en de actueel opgeslagen PIN (standaard "1234") weergegeven. Tevens knippert het Bluetooth®-symbool *. De autoradiokan nu gedurende ca. 2 minuted door het streaming apparaat worden herkend en er mee worden verbonden.

- Zoek vanuit uw streaming apparaat de autoradio (Bluetooth* naam: "BP 440 BT") en breng de verbinding tot stand. Voer indien nodig de Pincode in, die wordt weergegeven door de autoradio.

Op de display wordt "PAIRED" (aangemeld) en vervolgens "CONNECTED" (verbonden) weergegeven zodra de autoradio en het streaming-apparaat gekoppeld en verbonden worden.

Opmerkingen:

Wanneer geen verbinding gerealiseerd kan worden, wordt kort "CONNECT FAILED" (verbinding mislukt) weergegeven.

• Wanneer een Bluetooth®-apparaat met de autoradio is verbonden, dan wordt het Bluetooth®-symbool ✝ op de display weergegeven.
• Na het inschakelen probeert de autoradio automatisch het laatst verbonden apparaat opnieuw te verbinden. Indien de verbindingspoging mislukt, wordt kort "NO DEVICE" (geen apparaat) op de display weergegeven. Probeer eventueel de verbinding vanuit het Bluetooth®-apparaat weer te herstellen.

Telefoonfuncties Inkomend oproep aannemen/afwijzen

Bij een inkomend gesprek worden op de display afwisselend "INCOMING CALL" (inkomende oproep) en het nummer van de better weergegeven. De actuele audiobron wordt onderdrukt en een beltoon wordt via de autoradioluidspreker weergegeven.

Opmerking:

Wanneer het nummer van de beller niet wordt overgedragen, wordt i.p.v. het nummer "PRIVATE NUMBER" (onbekend) weergegeven. Wanneer het nummer van de beller is opgeslagen met een naam, worden naam en nummer weergegeven (zie paragraaf "Telefoonnummer in autoradio opslaan" in dit hoofdstuk).

Druk op de toetsom de oproep aan te nemen. "CALL" en deduurvan hetlopende gesprek worden weergegeven.
Druk op de 📋 <toetsom de oproep af te wijzen resp. om het lopende gesprek af te sluiten.

De display toont "CALL END" (oproep beëindigd).

Opmerkingen:

• Tijdens het gesprek, kunt u met de volumeregelaar 4 het volume aanpassen resp. door kort indrukken van de aan-/uit-toets 3 de microfoon en de luidsprekers onderdrukken. U kunt het minimale volume voor de ge-

• spreksweergave in het gebruikersmenu voorinstellen (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instellingen in menu "VOLUME" uitvoeren", menupunt "HANDSFREE VOL" (handsfree bellen).

• U kunt met de toets - de gespreksweer -gave tussen de luidsprekers van de autoradio en die van de mobiele telefoon schakelen.

• Wanneer tijdens een bestaand gesprek nog een oproep binnenkomt, dan kan de tweede oproep niet via de autoradio worden aangenomen.
• Wanneer de autoradio bij ingeschakeld contact uitgeschakeld is, dan gaat deze bij een binnenkomende oproep automatisch aan. Zo kunt u het gesprek via de hands-free-installatie voeren. Na het beëindigen van het gesprek schakelt de autoradio automatisch weer uit.

Oproep doen

Kies in het Bluetooth®-menu, het menupunt "DIAL NEWNUMBER" (nieuw nummer kiezen).
Druk op de draaiknop 7 om het instelmenu te openen.

U kunt nu een telefoonnummer invoeren met tot maximaal 20 posities:

Draai aan de draaiknop 7 om voor de betreffende positie een cijfer te kiezen.

Druk op de draaiknop 7 om naar de volgende positie te gaan.

Opmerking:

Om in het instelmenu terug te keren naar de vorige positie, draait u aan de draaiknop 7 tot de optie "<"is gekozen, endruk danop de draaiknop 7.

Druk de toets om het ingegeven nummer te bellen. "CALLING" (kiezen) en het gekozen nummer worden weergegeven op de display.

Zodra uw gesprekspartner het gesprek accepteert, wordt op de display "CALL" (oproep) en de lopende gesprekstijd weergegeven.

Bij beëindiging van het gesprek wordt kort "CALL END" (oproep beëindigd) weergegeven.

Positie van het telefoonboek oproepen Opmerking:

Deze functie is enkel beschikbaar, wanneer het telefoonboek van de verbonden mobiele telefoon naar de autoradio is overgedragen (zie hoofdstuk "Telefoonboek- functies").

Selecteer in het Bluetooth®-menu, het menupunt "PHONEBOOK".
Druk op de draaiknop 7 om het telefoonboek te openen. Op de display wordt de eerste telefoonboek-positie getoond.

Opmerking:

Wanneer het telefoonboek nog niet is opgenomen, dan is kort op de display te lezen "PHONEBOOK NOT AVAILABLE".

- of -

Selecteer in het Bluetooth®-menu, het menupunt "PBSEARCH" (zoeken in telefoonboek).
Druk op de draaiknop 7 om het invoermenu te openen.
Draai aan de draaiknop 7 om de beginletter van de gewenste invoer te selecteren.
Druk op de draaiknop 7 om de keuze te bevestigen.

Op de display wordt het eerste telefoonboekrecord getoond dat begint met de gewenste letter.

Opmerking:

Wanneer het telefoonboek geen record bevat dat start met de gekozen beginletter, toont de display kort "NOT FOUND" (niet gevonden)..

Draai de draaiknop 7 om een andere positie te kiezen.
Druk op de draaiknop 7 of op de toest om het nummer te bellen.

Op de display worden afwisselend "CALLING" en het gekozen nummer weergegeven.

Opmerking:

U kunt een positie van het telefoonboek ook via snelkiezen oproepen (zie paragraaf "Snelkiezen voor telefoonboekposities" in dit hoofdstuk).

Oproep maken met de spraakkeuze (Voice

Opmerking:

Deze functieis alleen beschikbaarwanneer de verbonden mobiele telefoon spraakkeuze ondersteunt.

Kies in het Bluetooth®-menu, het menupunt "VOICEDIAL" (spraakkeuze).
Druk op de draaiknop 7 of de toetsom sprakherkenning te activeren.

De autoradiowordt stil geschakeld en op de display verschijnt "SPEAK NOW" (nu spreken).

Zeg de naam van de gewenste gesprekspartner.

Opmerkingen:

• Wanneer bij de activering van de spraakherkenning geen Bluetooth -verbinding bestaat, wordt op de display kort "VOICE DIAL FAILED - NO BT CONNECTION" (spraakkeuzefout - geen BT-verbinding) weergeven.
• Indien de genoemde naam niet wordt herkend of de tijd voor de spraakherkenning is al verlopen, wordt kort "DIAL FAILED" (kiezen mislukt) weergegeven.
• U kunt de spraakherkenning onderbreken door te drukken op 📊 toets<.
• Let erop, dat de duur van de spraakherkenning is begrensd en afhangt van de betreffende mobiele telefoon.
  • U kunt de spraakherkenning ook via het snelkiezen activeren (zie paragraaf "Snelkiezen voor spraakkeuze" in dit hoofdstuk).

Telefoonnummer in de autoradio opslaan

U kunt telefoonnummers in de autoradio opslaan en met de snelkeuze (zie volgende paragraaf) oproepen tot stand brengen.

Een telefoonnummer wordt voor de actueel verbonden telefoon opgeslagen en staat voor deze telefoon ter beschikking. De autoradio kan voor maximaal vijf gekoppelde apparaten telkens maximaal vijf nummers opslaan.

Voer het telefoonnummer in zoals aangegeven in paragraaf "Oproep doen".
Druk gedurende ca. 2 seconden op de gewenste voorkeuzetoets 1-5 om alleen het nummer op te slaan.

- of -

Druk op de draaiknop 7 gedurende ca. 2 secondenom een naam voor de positie in te geven.

U kunt nu een naam invoeren met max. 15 posities:

Draai aan de draaiknop 7 om voor de betreffende positie een letterteken te kiezen.

Druk op de draaiknop 7 om naar de volgende positie te gaan.

Opmerking:

Om vanuit het instelmenu terug te gaan naar de vorige positie, draait u aan de draaiknop 7 tot de optie "<" is gekozen en drukt dan op de draaiknop 7.

- Druk gedurende ca. 2 seconden op de gewenste voorkeuzetoets 1-5 om nummer en naam op te slaan.

De display toont kort "NUMBER SAVED" (nummer opgeslagen). Daarna keert u terug naar het Bluetooth* menuen het menupunt "DIAL NEW NUMBER" (nieuw nummer kiezen).

Opmerkingen:

- Een eerder onder de voorkeuzetoets opgeslagen nummer wordt overschreven.

- Wanneer een telefoon wordt ontkoppeld, worden de voor deze telefoon opgeslagen nummers automatisch gewist.

Snelkiezen van een willekeurig telefoonnummer resp. het laatst gekozen of een opgeslagen nummer

Met het snelkiezen kunt u een oproep doen, zonder de betreffende functie eerst in het Bluetooth* menu te hoeven kiezen.

Om het laatst gekozen nummer te bellen, drukt u op de toets.

De display toont het laatst gekozen nummer.

Opmerking:

Wanneer momenteel geen mobiele telefoon is verbonden, wordt het Bluetooth* menu geopend. Het menupunt "PAIRING" is gekozen.

Druk de toetsom het nummer te bellen.Afwisselend worden op de display "CALLING" gekozen nummer weergegeven.

Om een opgeslagen nummer te bellen, druk op de toets.

Druk op een voorkeuzetoets 1 - 5 om het opgeslagen nummer op te roepen.

Opmerking:

Wanneer onder de geselecteerde voorkeuzetoets geen nummer is opgeslagen, toont de display kort de boodschap "NO NUMBER".

Druk op de toetsom het nummer te bellen.Op de display worden afwisselend "CALLING" en het gekozen nummer weergegeven.

Om een willekeurig nummer te bellen,

Drukt uop de ↘ toets = .

Drukt uop de draaiknop 7 om het invoermenu te openen en een nummer in te voeren (voer het nummer in zoals beschreven in de "Oproep doen").

Drukt uop de toetsom het nummer te bellen.

Op de display worden afwisselend "CALLING" en het gekozen nummer weergegeven.

Snelkiezen voor telefoonboekposities

Opmerking:

Deze functieis alleen beschikbaar

• wanneer het telefoonboek van de verbonden mobiele telefoon naar de autoradio is overgedragen (zie hoofdstuk "Telefoon-boekfuncties").
• wanneer het snelkiezen voor telefoonboekposities is ingesteld (zie hoofdstuk "Overige functies in het Bluetooth®-menu", paragraaf "Toetsfunctie voor snelkiezen instellen").

Om met het snelkiezen een positie van het telefoonboek te kiezen en op te roepen,

Drukt u gedurende ca. 2 seconden op de toets.

Op de display wordt de eerste positie van het telefoonboek weergegeven, resp. de zoekfunctie voor telefoonboekposities. Kies eventueel een andere positie zoals beschreven in paragraaf "Positie van het telefoonboek oproepen".

Druk op de toetsom het nummer te bellen. Op de display worden afwisselend "CALLING" en het gekozen nummer getoond.

Snelkiezen voor spraakkeuze (Voice Dial)

Opmerking:

Deze functieis alleen beschikbaar

• wanneer de verbonden mobiele telefoon spraakkeuze ondersteunt.
• wanneer het snelkiezen voor spraakkeuze is ingesteld (zie hoofdstuk "Overige functies in het Bluetooth®-menu" paragraaf "Toetsfunctie voor snelkiezen instellen").

Om het snelkiezen de spraakherkenning te activeren,

Druk gedurende ca. 2 seconden op de toets.

De autoradiowordt nu stil geschakeld en op de display verschijnt de tekst "SPEAK NOW" (nu spreken).

Zeg de naam van de gewenste gesprekspartner.

Externe audiobronnen Front AUX-IN-bus

Gevaar!

Verhoogd letselgevaar door stekker.

In geval van een ongeluk kan de uit-stekende stekker in de Front-AUX-IN-bus letselveroorzaken. Het gebruik van rechte stekkers ofadapters leidt tot een verhoogd risicoletsel.Daarom raden wij het gebruik aan van haaksejacks.

Zodra een externe audiobron zoals bijvoorbeeld een draagbare MP3-speler op de front-AUX-INbus @ is aangesloten, kan deze met de toets SRC @ worden geselecteerd. Op de display wordt dan "AUX" weergegeven.

Instellingen in menu "VOLUME" uitvoeren

ON VOLUME(inschakelvolume)

Het inschakelvolume instellen. Instellingen: ON VOLUME (inschakelvolume: 1 - 50) of LAST VOLUME (laatste volume) (volume ingesteld vóór het uitschakelenvan de autoradio).

Gevaar!

Hoog volume

Het inschakelvolume kan onverwacht hoog zijn, indien de instelling LAST VOLUME (laatste volume) wordt gekozen en bij het vorige uitschakelen van de radio het volume hoog was ingesteld.

Stel altijd een gematigd volume in voor het apparaat.

Druk op de draaiknop 7 om het menu te openen.
Draai aan de draaiknop 7 om te schakelen tussen demenupunten "LAST VOLUME" (laatste volume) en "ONVOLUME" (inschakelvolume).
Bij de keuze "LAST VOLUME" (laatste volume):
Druk tweemaal op de draaiknop 7 om de instelling te bevestigen.
Bij de keuze "ON VOLUME" (inschakelvolume):
Druk op de draaiknop 7 om de instelling te veranderen.
Draai aan de draaiknop 7 om het volume in te stellen.
Druk op de draaiknop 7 om de instelling te bevestigen.

TRAFFIC VOL (verkeersinformatie-volume) (alleen ontvangstregio EUROPE (Europa))

Minimale volume voor verkeersberichten instellen. Instellingen: 1 - 50.

Druk op de draaiknop 7 om de instelling te veranderen.
Draai aan de draaiknop 7 om het volume in te stellen.
Druk op de draaiknop 7 om de instelling te bevestigen.

HANDSFREE VOL (HANDSFREE BELLEN-VOLUME)

Minimale volume voor telefoongesprekken instellen. Instellingen: 1 - 50.

Druk op de draaiknop 7 om de instelling te veranderen.
Draai aan de draaiknop 7 om het volume in te stellen.
Druk op de draaiknop 7 om de instelling te bevestigen.

Opmerking:

Tijdens een telefoongesprek kunt u het volume rechtstreeks wijzigen met de volumeregelaar. BEEP (toetstoon)

Bevestigingstoon in- of uitschakelen. Instellingen: ON (aan), OFF (uit).

Opmerking:

Bij het opslaan van radiozenders klikt de bevestigingstoon ook dan, wanneer de instelling OFF (uit) is gekozen.

Druk op de draaiknop 7 om de instelling te veranderen.
Draai aan de draaiknop 7 om te schakelen tussen de instellingen.
Druk op de draaiknop 7 om de instelling te bevestigen.

Nuttige informatie

Garantie

De garantiebepalingen vindt u terug opwww.blaupunkt.com.

Service

wanneer u ooit behoefte heeft aan een reparatiedienst, zal u informatie over reparatiepartners in uw land vinden op www.blaupunkt.com.

Gedetailleerde informatie betreffende de functie van het apparaat is te vinden in de bedieningsinstructie, beschikbaar op de website www.blaupunkt.com

Technische gegevens

Voedingsspanning

Bedrijfsspanning: 10,5 - 14,4 V

Opgenomen vermogen

bij weergave: < 10 A 10 sec. na uitschakelen: <3.5mA

Versterker

Uitgangsvermogen: 4 x 24 watts sinus bij 14,4 Vat 4 ohms. 4 X 50 watts max. power

Tuner

Golfgebied in Europa/Azië/Thailand:

FM: 87,5 - 108 MHz AM (MW): 531 - 1602 kHz LW (Enkel Europa): 153 - 279 kHz

Golfgebieden in de VS:

FM: 87,7 - 107.9 MHz

Golfgebieden in Zuid-Amerika:

FM: 87,5 - 107.9 MHz AM (MW): 530 - 1710kHz FM frequentiespons: 30 – 15 000 Hz CD Frequentiebereik: 20 – 20 000 Hz

Pre-amp out

4 kanalen: 4 V

Ingangsgevoeligheid

Front AUX-IN: 300 mV / 10 kΩ

Afmetingen en gewicht

Veiligheidsinstructies

Wilt u bij het monteren en het aansluiten de volgende veiligheidsinstructies in acht nemen:

• De minpool van de batterij loskoppelen! Hou hierbij rekening met de veiligheidsvoorschriften van de fabrikant van het voertuig.
• Zorg bij het gaten boren dat geen voertuigonderdelen worden beschadigd.
• De dwarsdoorsnede van de plus- en de minkabel mag niet minder zijn dan 1,5 mm2.
• De stekkers van het voertuig niet aansluiten op de radio!U kunt de voor uw voertuig vereiste adapterkabel verkrijgen bij de BLAUPUNKTvakhandel.
• Afhankelijk van het model, kan uw voertuig afwijken van deze beschrijving. Voor schade door fouten in montage of aansluiting en schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid.

Mochten de hier vermelde aanwijzingen niet gepast zijn voor uw specieke installatievereisten, gelieve dan contact op te nemen met Blaupunkt-vakhandel, uw autofabrikant of onz telefonische hotline.

Bij inbouw van een versterker, moeten eerst de massacontacten van de apparaten worden verboden voordat de stekkers voor de line-out-bussen worden aangesloten.

De massa van de externe apparaten mag niet aan de massa van de autoradio (behuizing) worden aangesloten.

Als speciale accessoire verkrijgbaar 7 607 621 ... Inbouwsets 7 608 ... ...

6.

Demontage

1.

A		B
1	NC	1	Luidspreker uit RR+
2	Telefoon dempen	2	Luidspreker uit RR-
3	NC	3	Luidspreker uit RF+
4	Continu +12V	4	Luidspreker uit RF-
5	Auto-antenne*	5	Luidspreker uit LF+
6	Verlichting	6	Luidspreker uit LF-
7	Kl.15/Ontsteking	7	Luidspreker uit LR+
8	Massa	8	Luidspreker uit LR-

*

Geschakelde voeding +12 V / max. 150 mA

Ondersteunde iPod/iPhone-apparaten

Ons product ondersteunt de hieronder opgesomde iPod/iPhone generaties:

• iPhone 7 Plus
• iPhone 7
• iPhone 6S Plus
• iPhone 6S
• iPod touch (5de generatie)
• iPhone 6 Plus
• iPhone 6
• iPhone 5s
• iPhone 5c
• iPhone 5

"Made for iPod" en "Made for iPhone" betekent dat een elektronisch accessoire is ontworpen respectievelijk voor iPod en iPhone, en dat het gecertificeerd werd door de ontwikkelaar om te voldoen aan de Apple performantiestandaarden.

Apple is niet aansprakelijk voor de werking van dit apparaat of zijn naleving van veiligheids- en wettelijke standaarden.

Houd er rekening mee dat het gebruik van dit accessoire met iPod, iPhone de draadloze prestaties kan beïnvloeden. iPhone, iPod zijn handelsmerken van Apple Inc., geregistreerd in de VS en in andere landen.

Het product is beschermd door bepaalde intellectuele eigendomsrechten van Microsoft. Het gebruik of de distributie van deze technologie buiten dit product is verboden zonder licentie van Microsoft.

Het Bluetooth® woordmerk en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc.

Android is een handelsmerk van Google Inc.

Geschikt voor hieronder vermelde modellen:

Informatie:

Gelieve te noteren dat dit een algemene handleiding is voor verschillende modellen en dat er van model tot model verschillen kunnen optreden in de bediening, vooral in de grafirsche weergaven of de bestaande functies (bv. CD-speler, DAB en/of BT).

• London 470 DAB BT 2001017123460
• Bamberg 470 DAB BT 2001017123461
• Stockholm 370 DABBT 2001017123462
• Frankfurt 370 DAB BT 2001017123463
• Barcelona 270 BT 2001017123464
• Kiel 270 BT 2001017123465
• Skagen 370 DABBT 2001017123470
• Nurnberg 370 DAB BT 2001017123471
• Dubai 324 DABBT 2001017123489
• Dakar 224 BT 2001017123490
• Doha 112BT 2001017123491

1.

12V

2.

1 Microfoon in
2 Stuurwielafstandsbediening
3 USB achter
4 Voorversterker Uit (Front)
5 Voorversterker Uit (Achter)
6 Sub Uit (Subwoofer)
7 Radio-antenne

5.

L'autoradio se met en marche.
