NÁVOD K OBSLUZE Barcelona 270 BT BLAUPUNKT

CS Zkrácenýuživatelský a montážnínávod S výhradou zmen a technických úprav

Uvolnění odnímatelného ovládacího panelu

2 MENU Tlačítko

Krátké stisknutí:Vyvolání/ukončení nabídky Dlouhé stisknutí:Spuštění funkce Scan

3 Tlačítko zapnuto/vypnuto

Krátké stisknutí: Zapnutí autorádia Při provozu: Ztlumení autorádia (Mute) Dlouhé stisknutí: Vypnutí autorádia

4 Regulátor hlasitosti

5 Otvor pro vložení CD

6 Displej

7 Otočný regulátor

V nabídce: Změna úrovně nabídky, výběr položky nabídky, změna nastavení Režim rádia: Nastavení frekvence, spuštění hledání stanice/PTY Režim CD/MP3/WMA/iPod: Výběr skladby, rychlé přehrávání vpřed /zpětRežim prohlížení v režimu MP3/WMA /iPod: Výběr kategorie ID3 (pouze iPod), složky a skladby

8 tlačítko ≜ (Eject)

Vysunutí a CD

9 Mikrofon

10 Přední zdířka USB

11 Přední zdířka AUX-IN

12 tlačítko

Ukončení/odmítnutí hovoru

13 tlačítko

Krátké stisknutí:Přijetí hovoru, rychlá volba Dlouhé stisknutí:Otevření telefonního seznamu mobilního telefonu popř. aktivování hlasového vytáčení

14 Skupina tlačítek 1 - 5

15 Infračervený přijímač

16 SRCTlačitko

Volba úrovně předvolby popř. audiozdroje

17 Tlačítko DIS

Krátké stisknutí:Přepnutí zobrazení Dlouhé stisknutí:Přepnutí jasu displeje

18 Otvor pro kartu SD

Přístup jen při sejmutém ovládacím panelu

1 [v tlačítko Uvolnění odnímatelného ovládacího panelu
2 MENUTlačítko Krátké stisknutí:Vyvolání/ukončení nabídky Dlouhé stisknutí: Spuštění funkce Scan
3 ftlačitko Krátké stisknutí: Zapnutí autorádia Při provozu: Ztlumení autorádia (Mute) f spuštění autorádia
4 Regulátor hlasitosti
5 Otvor pro vložení CD *) pouze pro modely s CD
6 Displej
7 Otočný regulátor V nabídce: Změna úrovně nabídky, výběr položky nabídky, změna nastavení Režim rádia: Nastavení frekvence, spuštění hledání stanice/PTY Režim CD/MP3/WMA /iPod: Výběr skladby, rychlé přehrávání vpřed /zpět Režim prohlížení v režimu MP3/WMA /iPod : Výběr kategorie ID3 (pouze iPod), složky a skladby
8 ▲ tlačítko (Eject) Vysunutí CD *) pouze pro modely s CD
9 Mikrofon
10 Přední zdířka USB
11 Přední zdířka AUX-IN

12 tlačítko Ukončení/odmítnutí hovoru
13 tlačítko Krátké stisknutí:Přijetí hovoru, rychlá volba Dlouhé stisknutí: Otevření telefonního seznamu mobilního telefonu popř. aktivování hlasového vytáčení
14 Skupina tlačítek 1 - 5
15 Infračervený přijímač
16 SRCTlačítko Volba úrovně předvolby popř. audiozdroje
17 Tlačítko DIS Krátké stisknutí: Přepnutí zobrazení Dlouhé stisknutí: Přepnutí jasu displeje
18 SDOtvor pro kartu Přístup jen při sejmutém ovládacím panelu

Krátké stisknutí: Vyvolání/ukončení nabídky Dlouhé stisknutí: Spuštění funkce Scan

2 F tlačítko

Krátké stisknutí: Zapnutí autorádia Při provozu: Ztlumení autorádia (Mute) Dlouhé stisknutí: Vypnutí autorádia

3 Regulátor hlasitosti

4 Otvor pro vložení CD

5 Displej

6 Otočný regulátor V nabídce: Změna úrovně nabídky, výběr položky nabídky, změna nastavení Režim rádia: Nastavení frekvence, spuštění hledání stanice/PTY Režim CD/MP3/WMA/iPod: Výběr skladby, rychlé přehrávání vpřed /zpětRežim prohlížení v režimu MP3/WMA/iPod: Výběr kategorie ID3 (pouze iPod), složky a skladby

7 △ tlačítko (Eject)

Vysunutí CD

8 Přední zdířka USB

9 Přední zdířka AUX-IN

10 Mikrofon

11 tlačítko

ukončení/odmítnutí hovoru

12 tlačítko

Krátké stisknutí: Přijetí hovoru, rychlá volba Dlouhé stisknutí: Otevření telefonního seznamu mobilního telefonu popř. aktivování hlasového vytáčení

13 Skupina tlačítek1 - 5

14 Infračervený přijímač

15 SRCTlačítko

Volba úrovněpředvolby popř. audiozdroje

16 DISTlačítko

Krátké stisknutí: Přepnutí zobrazení Dlouhé stisknutí: Přepnutí jasu displeje

Bezpečnostní pokyny

Autorádio bylo vyrobeno v souladu s dnešním stavem vývoje techniky a uznávanými bezpečnostně-technickými pravidly. Přesto mohou vzniknout určitá nebezpečí, pokud nebudete dodržovat bezpečnostní pokyny uvedené v tomto návodu. Tento návod obsahuje důležité informace, na základě kterých lze autorádio jednoduše a bezpečně namontovat a obsluhovat.

• Předtím než budete autorádio používat, pečlivě si přečtěte celý tento návod.
• Uschovejte návod tak, aby byl kdykoli v dosahu každého uživatele.
• Předávejte autorádio třetí osobě vždy s tímto návodem.

Kromě toho se řídte návody k dalším přístrojům, které v souvislosti s tímto autorádiem používáte.

Použité symboly

V tomto návodu byly použity následující symboly:

NEBEZPEČÍ!

Varuje před poraněním

POZOR!

Varuje před poškozením CD mechaniky

NEBEZPEČÍ!

Varuje před vysokou hlasitostí

Značka CE potvrzuje splnění směrnic EU.

Označuje krok postupu

- Označuje výčet

Bezpečnost za jízdy

Dodržujte následující pokyny pro bezpečnost za jízdy:

• Používejte přístroj tak, abyste mohli vždy bezpečně řídit vozidlo. V případě pochybnosti zastavte na vhodném místě a přístroj obsluhujte, když vozidlo stojí.
  . Ovládací panel snímejte a nasazujte jen tehdy, když vozidlo stojí.
• Při poslechu vždy udržujte přiměřenou hlasitost, abyste chránili svůj sluch a slyšeli výstražné akustické signály (např. policie). Během ztlumení (např. při změně audiozdroje) není změna hlasitosti slyšitelná. Během této přestávky nezvyšujte hlasitost.

Všeobecné bezpečnostní pokyny

Dodržujte následující pokyny, abyste se chránili před poraněním:

• Přístroj neotevírejte ani na něm neprovádějte změny. Přístroj je vybavený laserem třídy 1, který může poškodit vaše oči.
• Nezvyšujte hlasitost během ztlumení, např. při změně audiozdroje. Během ztlumení není změna hlasitosti slyšitelná.

Použijte v souladu s určením

Toto autorádio je určené pro montáz a provoz ve vozidle s napětím palubní sítě 12 V a musí být zabudované do otvoru dle DIN. Nepřekračujte hranice výkonnosti uvedené v Technických údajích. Opravy a případně i montáz svěřte odborníkovi.

Montážní pokyny

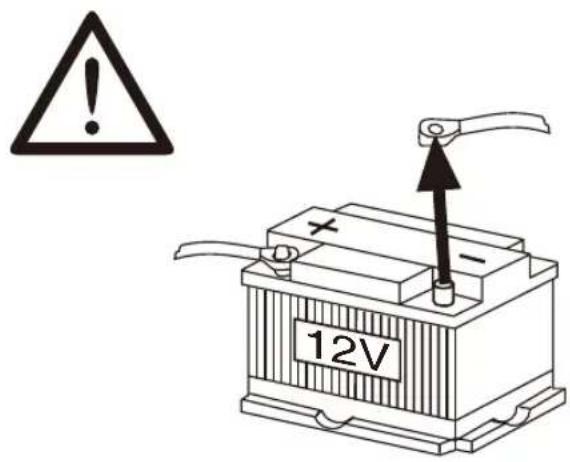

Autorádio můžete zabudovat jen tehdy, pokud máte zkušenost s montáží autorádií a dobře se vyznáte v elektroinstalaci vozidla. Řidťe se montážním návodem na konci tohoto návodu.

Prohlášení o shodě

Společnost Blaupunkt Competence Center Car Multimedia- Evo Sales GmbH tímto prohlašuje, že autorádia jsou v souladu se základními požadavky i dalšími relevantními předpisy směrnic 2014/53/EU.

Naleznete je v Prohlášení o shodě na internetu na adresew ww.blaupunkt.com.

Pokyny pro čištění

Rozpouštědla, čistící a abrazivní prostředky, spreje na čištění interiéru a prostředky na údržbu plastů mohou obsahovat látky, které by poškodily povrch autorádia.

• K čištění autorádia používejte pouze suchý nebo mírně vlhký hadřík.
• Kontakty ovládacího panelu v případě potřeby čistěte měkkým hadříkem navlhčeným čistícím alkoholem.

Pokyny k likvidaci

Starý přístroj nevyhazujte do komunálního odpadu!

Pro likvidaci starého přístroje využijte k tomu určené služby pro odevzdání a sběr.

Rozsah dodávky

V rozsahu dodávky je:

1 autorádio
1 návod k obsluze a k montáži
1 pouzdro na ovládací panel
1 držák
1 adaptér pro připojení antény
2 montážní nářadí
1 distanční šroub
1 ruční dálkové ovládání (s baterií)
1 připojovací kabel, komora A
1 připojovací kabel, komora B

Zvláštní příslušenství (není v rozsahu dodávky)

Používejte jen zvláštní příslušenství schválené firmou Blaupunkt. Informujte se u odborného prodejce Blaupunkt nebo na internetu na adrese www.blaupunkt.com.

Uvedení do provozu

Pozor!

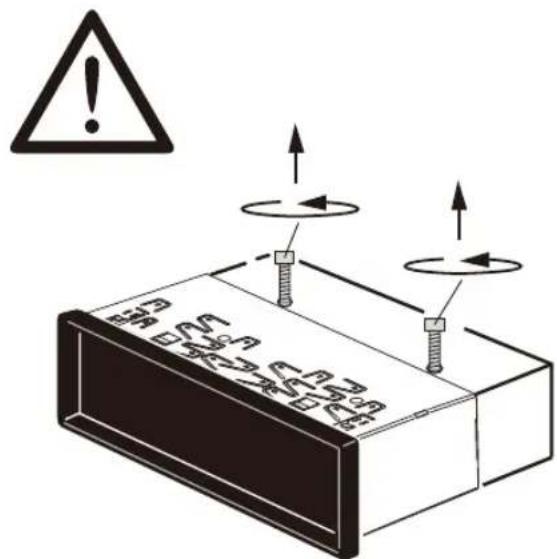

Přepravní bezpečnostní šrouby

Ujistěte se, že před uvedením do provozu autorádia byly odstraněny přepravní bezpečnostní šrouby (viz kapitola "Montážní návod").

Nasazení/sejmutí ovládacího panelu

Autorádio je pro ochranu proti krádeži vybaveno odnímatelným ovládacím panelem. Při dodání se ovládací panel nachází v pouzdru, které se součástí dodávky. Po montáži musíte pro uvedení rádia do provozu nejprve nasadit ovládací panel (viz oddíl „Nasazení ovládacího panelu“ v této kapitole). Vždy když vozidlo opouštíte, vezměte ovládací panel s sebou. Bez tohoto ovládacího panelu je autorádio pro zloděje bezcenné.

Pozor

Poškození ovládacího panelu

Nenechte ovládací panel upadnout.

Ovládací panel prénášejte tak, aby byl chráněn pred nárazy a nemohlo dojít k ušpinění kontaktů.

Nevystavujte ovládací panel přímému slunci nebo jiným tepelným zdrojům.

Zabraňte přímému doteku kontaktů ovládacího panelu s pokožkou.

Nasazení ovládacího panelu

Ovládací panel zasuňte do držáku na pravém okraji krytu.

Zatlačte ovládací panel opatrně do levého držáku, až zaskočí.

Sejmutí ovládacího panelu

Pro uvolnění ovládacího panelu stiskněte tlačitko [V].

Levá strana ovládacího panelu se uvolní z přístroje a proti vypadnutí je zajištěna držákem.

Ovládacím panelem lehce pohybujte doleva, až se uvolní z pravého držáku.

Opatrně vyjměte ovládací panel z levého držáku.

Upozornění:

Po sejmutí ovládacího panelu se autorádio po cca 10 sekundách automaticky vypne.

Zapnutí/vypnutí

Zapnutí/vypnut tlačítkem zapnuto/vypnuto

Pro zapnutí stiskněte tlačitko 3 zapnuto/vypnuto.

Autorádio se zapne.

Pro vypnutí, držte tlačítko 3 zapnuto/vypnuto stisknuté déle než 2 sekundy.

Autorádio se vypne.

Upozornění:

Pokud autorádio zapnete při vypnutém zapalování, po 1 hodině se automaticky vypne, aby se šetřil akumulátor vozidla.

Vypnu/zapnutí zapalováním vozidla

Pokud je autorádio správně propojené se zapalováním vozidla (způsobem popsaným v montážním návodu) a nebylo vypnuté tlačítkem 3 zapnuto/vypnuto, vypíná, resp. zapíná se současně se zapalováním vozidla.

Hlasitost

Nastavení hlasitosti

Hlasitost je možno nastavit od 0 (vypnuto) do 50 (max.).

Pro změnu hlasitosti otáčejte regulátorem hlasitosti 4.

Upozornění:

Je-li s autorádiem spojen telefon podle popisu v montážním návodu, je autorádio při telefonním hovoru ztlumeno. Na displeji se během ztlumení zobrazí „TELEPHONE“ (telefon).

Ztlumení autorádia (Mute)

Pro ztlumení autorádia, resp. pro opětovnou aktivaci předchozí hlasitosti krátce stiskněte tlačítko 3 zapnuto/vypnuto.

Na displeji se během zapnutí ztlumení zobrazí "MUTE".

Režim DAB

S režimem DAB si můžete vychutnat rádio se zvukem v digitální kvalitě. Na rozdíl od standardního rádiového vysílání je několik programů (služeb) neustále vysíláno přes stejnou frekvenci pro DAB. Tyto služby jsou zkombinovány do tzv. skupiny. V některých případech lze tu samou službu přijímat i v několika různých skupinách.

Upozornění:

PROpříjem DAB signálu je potřebná speciální DAB anténa. Může to být samostatná DAB anténa na střechu/okno nebo kombinovaná DAB/AM/FM anténa.

Níže jsou uvedeny modely s funkcí DAB:

London 470 DAB BT 2001017123460 Bamberg 470 DAB BT 2001017123461 Stockholm 370 DAB BT 2001017123462 Frankfurt 370 DAB BT 2001017123463 Skagen 370 DAB BT 2001017123470 Nürnberg 370 DAB BT 2001017123471 Dubai 324 DAB BT 2001017123489

Přepnutí do režimu DAB nebo výběr úrovně předvolby DAB

Několikrát stiskněte tlačítkoSRC, dokud se vám nezobrazí žádaná úroveň předvolby:

DAB1→DAB2→DAB3

Pokud je zapnutý režim DAB, na displeji se zobrazuje symbol DAB.

Upozornění:

• Na každé úrovni předvolby DAB lze uložit až 5 služeb.
• Úrovně předvolby DAB lze aktivovat nebo deaktivovat přes uživatelskou nabídku (viz kapitola "Uživatelská nastavení", oddíl "Nastavení v nabídce "DAB TUNER", položka nabídky "PRESETS"(předvolby). Deaktivované úrovně předvolby DAB jsou během výběru zdroje pomocí tlačítka SRC vynechány.

Poslech skupin/služeb

V režimu DAB se několik služeb vysílaných na stejné frekvenci vždy zkombinuje do "skupiny".

Výběr skupiny

SKUPINY, které jste již jednou naladili, můžete přijímat hned (tato skupina musí být v dosahu).

Krátce stiskněte tlačítko 7 V/A pro volbu předešlé/další skupiny.

Spustí se první dostupná služba ve skupině.

Upozornění:

Pokud máte zapnutou funkci PTY, nastaví se následující služby v aktuálně vybraném programovém typu (viz oddíl "DAB-PTY" v této kapitole).

Vyhledávání skupin

Nové skupiny můžete najít pomocí vyhledávání.

Stiskněte tlačítko 7V/Λ po dobu zhruba 2 sekund, abyste spustili hledání skupiny.

Po naladění skupiny se vyhledávání přeruší. Je přehrána první dostupná služba ve skupině.

Výběr služby

Poté, co jste se naladili na skupinu, můžete si vybrat službu ze skupiny.

Krátce stiskněte tlačítko 7 </ > pro přepnutí na předešlou/následující službu.

Hned, jak se najde služba s požadovaným typem programu, zůstane naladěna.

Režim rádia

RDS

V oblasti příjmu „EUROPE“ (Evropa) vysílá velké množství stanic FM kromě svého programu signál RDS (Radio Data System), který umožňuje následující dodatečné funkce:

• Na displeji se zobrazí název stanice.
- Autorádio rozpozná dopravní zpravodajství a vysílání zpráv a může na ně v ostatních režimech (např. v režimu CD) automaticky přepnout.
- Alternativní frekvence: Když je zapnutá funkce RDS, přepne autorádio automaticky na frekvenci nastavené stanice s nejlepším příjmem.
- Regionálně: Některé stanice rozdělují v určitých dobách svůj program do regionálních programů s odlišným obsahem. Pokud je zapnutá funkce REGIONAL, autorádio přepne jen na alternativní frekvence, na kterých se vysílá stejný regionální program.

Funkce RDS a REGIONAL se zapínají a vypínají v uživatelské nabídce (viz kapitola "Uživatelská nastavení", oddíl "Nastavení v nabídce "TUNER", položka nabídky "RDS AF" a "REGIONAL").

Upozornění:

Nastavíte-li jinou oblast příjmu než "EUROPE" (Evropa), RDS se automaticky vypne.

Na displeji se dále zobrazuje název stanice. Chcete-li ve své oblasti poslouchat radiostanice poskytující RDS, zapněte RDS v uživatelské nabídce.

Nastavení stanice

Pro naladění stanice máte různé možnosti:

Spuštění vyhledávání stanice

Pro spuštění vyhledávání stanice otočte otočný regulátor 7 o jeden krok doleva, resp. doprava.

Na displeji se krátce zobrazí "SEARCH AUTO" (automatické hledání). Naladí se nejbližší dostupná stanice.

Upozornění:

• Pro oblast příjmu "EUROPE" (Evropa): Ve vlnovém rozsahu FM se při zapnuté přednosti dopravního vysílání 📄 naladí pouze stanice s dopravním hlášením.
• Lze nastavit citlivost vyhledávání (viz kapitola "Uživatelská nastavení", oddíl "Nastavení v nabídce "TUNER", položka nabídky "SENSITIVITY" (citlivost)).

Ruční nastavení stanic

Pro aktivaci ručního nastavení stanice jednou stiskněte otočný regulátor 7.

Na displeji se krátce zobrazí "SEARCH MANUAL" (ruční hledání).

Pro postupnou změnu frekvence otáčejte otočným regulátorem 7.

Upozornění:

Ruční nastavení stanice je automaticky opuštěno asi 15 sekund po poslední změně frekvence a otáčením otočného regulátoru 7 je poté spuštěné vyhledávání stanice.

Uložení stanice, resp. vyvolání uložené stanice

Zvolte požadovanou úroveň předvolby Resp. naladťe požadovanou stanici.
Pro uložení aktuální stanice pod příslušné tlačítko předvolby držte asi 2 sekundy stisknuté tlačítko předvolby1 - 5.
- resp. -
Pro vyvolání uložené stanice krátcestiskněte tlačítko předvolby1 - 5.

Přepnutí na režim CD/MP3/WMA/iPod

Stiskněte tlačítko SRC @tolikrát, dokud se nezobrazí požadovaný audiozdroj:

• "CD": Vložené CD.
• "SD(HC)": Vložená paměťová karta
- "USB FRONT" resp. "USB REAR": Vpředu, resp. zezadu připojené médium USB.
- "IPOD FRONT / IPHONE FRONT" resp. "IPODREAR / IPHONE REAR": iPod/iPhone připojený k přední nebo zadní straně.
• "AUX": Připojený externí audiozdroj.

Upozornění:

• Příslušný audiozdroj lze zvolit pouze tehdy, pokud je vložené odpovídající CD, resp. je připojený odpovídající přístroj.
• Pokud autorádio musí před přehráváním nejprve načíst data připojeného přístroje nebo datového média, zobrazuje se během této doby na displeji "READING" (načítání). Doba načítání závisí na množství dat a konstrukci přístroje, resp. datového média. Pokud je přístroj vadný, datové médium poškozené nebo přenášená data nelze přehrát, zobrazí se na displeji odpovídající hlášení (např. "CD ERROR" (chyba CD)).

Vložení/vyjmutí CD Vložení CD

Nebezpečí zničení CD mechaniky!

Tvarovaná CD, která nemají tvar kruhu (shape CD) a CD o průměru 8 cm (mini CD) se nesmí používat.

Na poškození CD mechaniky způsobené nevhodnými CD se záruka nevztahuje.

Upozornění:

Nebraňte automatickému vtažení CD a ani mu nepomáhejte.

Vsuňte CD potištěnou stranou nahoru do otvoru pro vložení CD 5, dokud neucítíte odpor. CD bude automaticky vtaženo a jeho údaje budou zkontrolovány.

Poté začne přehrávání v režimu CD, resp. MP3.

Upozornění:

Pokud nelze vložené CD přehrát, zobrazí se krátce "CDERROR" (chyba CD) a CD se asi po 2 sekundách automaticky vysune.

Vyjmutí CD

Upozornění:

Nebraňte vysunování CD a ani mu nepomáhejte.

Pro vysunutívloženého CD stiskněte tlačítko 8 ▲.

Upozornění:

• Vysunuté CD, které neodeberete, se asi po 10 sekundách automaticky zasune zpět.
• CD můžete také vysunout, když je autorádio vypnuté nebo když je aktivní jiný audiozdroj.

Nabídka Bluetooth®

V nabídceBluetooth®naleznete všechny funkce pro spárování, spojování a správu přístrojů Bluetooth®.

Vyvolání nabídky Bluetooth®

Pro otevření uživatelské nabídky krátce stiskněte tlačítko 2 MENU.
Otáčejte otočným regulátorem 7 až je zvolena požadovaná položka nabídky "BLUETOOTH".
Pro otevření nabídky Bluetooth® stiskněte otočný regulátor 7.
Otáčejte otočným regulátorem 7, až je zvolena požadovaná položka nabídky.
Provedte nastavení (viz následující oddíly).
Pro opuštění nabídky krátce stiskněte tlačítko 2 MENU.

Upozornění:

• Nabídka Bluetooth® bude asi 30 sekund po posledním stisknutí tlačítka opuštěna a vrátíte se zpět na displej aktuálního audiozdroje.
• Pro přechod v nabídce na příslušnou vyšší úroveň nabídky otočte otočným regulátorem 7, až je zvolena možnost "<<", a stiskněte otočný regulátor 7.
• Když probíhá proces spojení Bluetooth® (např. obnování spojení s naposledy připojeným přístrojem), jsou funkce nabídky Bluetooth® zablokované. Pokud se během této doby pokusíte otevřít nabídku Bluetooth®, na displeji se zobrazí "LINK BUSY" (spojení obsazeno). Chcete-li přerušit proces spojení Bluetooth® a otevřít nabídku Bluetooth®, stiskněte tlačítko 📋.

Spárování a připojení přístroje Upozornění:

S tímto autorádiem můžete spárovat až 5 přístrojů Bluetooth®. Předtím, než budete moci připojit šestý přístroj, musíte odpojit jeden z pěti připojených přístrojů (viz kapitola „Další funkce v nabídce Bluetooth®”, oddíl „Správa spárovaných přístrojů”).

Pokud se pokusíte připojit šestý přístroj Bluetooth®, zobrazí se „PHONE LIST FULL - PLEASE DELETE ENTRIES FROM LIST" (seznam telefonů je plný - smažte položky ze seznamu).

Spárování a připojení mobilního telefonu Upozornění:

Je-li aktuálně připojen mobilní telefon, bude toto připojení automaticky přerušeno, pokud spárujete a připojíte další mobilní telefon.

V nabídce Bluetooth* zvolte položku nabídky "PAIRING" (přihlášení).
Pro otevření nabídky stiskněte otočný regulátor 7. Je zvolena položka nabídky "MOBILE PHONE" (mobilní telefon).
Pro spárování mobilního telefonu stiskněte otočný regulátor 7.

Na displeji se střídavě zobrazuje "ENTER PIN" (zadejte PIN) a aktuálně uložený PIN (standardně "1234"). Navíc bliká symbol Bluetooth®. Autorádio může být nyní po dobu asi 2 minut rozpoznáno mobilním telefonem Bluetooth® a spojeno s ním.

Vyhledejte na svém mobilním telefonu autorádio (název Bluetooth®: "BP 440 BT") a vytvořte spojení. V případě potřeby zadejte PIN zobrazovaný na autorádiu.Na displeji se zobrazí "PAIRED" (přihlášeno) a pak "CONNECTED" (spojeno), jakmile budou autorádio a mobilní telefon spárovány a spojeny.

Upozornění:

Pokud nelze vytvořit pojení, zobrazí se krátce "CONNECT FAILED" (spojení selhalo).

Spárování a připojení přístroje Bluetooth® streaming

Upozornění:

Je-li aktuálně připojen přístroj s funkcí Streaming, bude toto spojení automaticky přerušeno, pokud spárujete a spojíte další přístroj s funkcí Streaming.

V nabídce Bluetooth® zvolte položku nabídky "PAIRING" (přihlášení).
Pro otevření nabídky stiskněte otočný regulátor 7. Je zvolena položka nabídky "MOBILE PHONE" (mobilní telefon).
Pro výběr položky nabídky "STREAMING" otočte otočný regulátor 7.
Pro spárování přístroje s funkcí Streaming stiskněte otočný regulátor 7.

Na displeji se zobrazí aktuálně uložený PIN (standardně „1234"). V případě potřeby zadejte PIN přístroje s funkcí Streaming:

Pro volbu číslice otáčejte u každého místa otočným regulátorem 7.
Pro přechod na další místo stiskněte otočný regulátor 7.

Upozornění:

Všechny přístroje s funkcí Streaming nevyžadují zadání PIN. U některých přístrojů s funkcí Streaming musíte místo toho zadat PIN autorádia. U těchto přístrojů pouze stiskněte otočný regulátor 7 tolikrát, až se dostanete za poslední místo, a tak potvrdíte aktuální PIN. Tento PIN pak zadejte do přístroje s funkcí Streaming.

Na displeji se střídavě zobrazuje "ENTER PIN" (zadejte PIN) a aktuálně uložený PIN (standardně "1234"). Navíc bliká symbol Bluetooth®. Autorádio může být nyní po dobu asi 2 minut rozpoznáno přístrojem s funkcí Streaming a spojeno s ním.

Vyhledejte svým přístrojem s funkcí Streamingautorádio (název Bluetooth®: "BP 440 BT") a vytvořte spojení. V případě potřeby zadejte PIN zobrazovaný na autorádiu.

Jakmile je autorádio s přístrojem s funkcí Streaming spárováno a spojeno, zobrazí se na displeji, resp. "PAIRED" (přihlášeno) a poté "CONNECTED" (SPOJENO).

Upozornění:

• Pokud nelze vytvořit spojení, zobrazí se krátce "CONNECT FAILED" (spojení selhalo).
• Když je prístroj Bluetooth® prípojen k autorádiu, na displeji se zobrazí symbol Bluetooth®.
• Po zapnutí se autorádio pokusí znovu automaticky spojit s naposledy připojeným přístrojem. Pokud se pokus o spojení nezdaří, na displeji se krátce objeví „NO DEVICE" (žádný přístroj). Pokuste se znovu navázat spojení z přístroje Bluetooth®.

Funkce telefonu

Přijetí/odmítnutí příchozího hovoru

Při příchozím hovoru se na displeji zobrazuje střídavě "INCOMING CALL" (příchozí hovor) a číslo volajícího. Aktuální audiozdroj se ztlumí a z reproduktorů autorádia zní vyzváněcí tón.

Upozornění:

Pokud je číslo volajícího skryté, zobrazí se místo čísla "PRIVATE NUMBER" (neznámé číslo). Pokud je číslo volajícího uložené se jménem, zobrazí se jméno kontaktu a číslo (viz oddíl "Uložení telefonního čísla do autorádia" v této kapitole).

Pro přijetí hovoru stiskněte tlačítko . Na displeji se zobrazí "CALL" (hovor) a délka hovoru.
Pro odmítnutí hovoru, resp. ukončení probíhajícího hovoru stiskněte tlačítko . Na displeji se zobrazí "CALL END" (ukončení hovoru).

Upozornění:

• Během hovoru můžete regulátorem hlasitosti 4 měnit hlasitost nebo krátkým stisknutím tlačítka zapnuto/vypnuto 3 mikrofon a reproduktory ztlumit.
• V uživatelské nabídce můžete nastavit minimální hlasitost pro telefonní hovor (viz kapitola „Uživatelská nastavení v nabídce "VOLUME"(hlasitost), položka nabídky "HANDSFREE VOL" (hands-free telefonování).
• Tlačítkem můžete pro přehrávání hovoru přepínat mezi reproduktory autorádia a mobilního telefonu.
• Když během probíhajícího hovoru obdržíte další volání, nelze druhé volání přijmout pomocí autorádia.
• Pokud je autorádio při zapnutém zapalování vypnuto, v případě příchozího volání se automaticky zapne. Hovor tak můžete provádět pomocí zařízení handsfree. Po ukončení hovoru se autorádio opět automaticky vypne.

Volání

V nabídce Bluetooth® zvolte položku nabídky "DIAL NEWNUMBER" (volba nového čísla).
Pro otevření nabídky vkládání stiskněte otočný regulátor 7.

Nyní můžete zadat až 20místné telefonní číslo:

Pro volbu číslice otáčejte u každého místa otočným regulátorem 7.
Pro přechod na další místo stiskněte otočný regulátor 7.

Upozornění:

Pro přechod k předchozímu místu v nabídce vkládání otočte otočným regulátorem 7, až je zvolena možnost "<", a stiskněte otočný regulátor 7.

Pro volání zadaného čísla stiskněte tlačítko

Na displeji se střídavě zobrazuje "CALLING" (volání) a zvolené číslo.

Jakmile volaný hovor přijme, na displeji se zobrazuje "CALL" (hovor) a doba hovoru.

Při ukončení hovoru se krátce zobrazí "CALL END" (konec hovoru).

Volání na kontakt v telefonním seznamu:

Tato funkce je dostupná jen tehdy, pokud by telefonní seznam připojeného mobilního telefonu přenesen do autorádia (viz kapitola "Funkce telefonního seznamu").

V nabídce Bluetooth® zvolte položku nabídky "PHONEBOOK" (telefonní seznam).
Pro otevření telefonního seznamu stiskněte otočný regulátor 7.

Na displeji se zobrazí první kontakt v telefonním seznamu.

Upozornění:

Pokud telefonní seznam ještě nebyl přenesen, na displeji se krátce zobrazí "PHONEBOOK NOT AVAILABLE" (telefonní seznam není dostupný).

- nebo -

V nabídce Bluetooth® zvolte položku nabídky "PBSEARCH"(vyhledávání v telefonním seznamu).
Pro otevření nabídky zadání stiskněte otočný regulátor 7.
Otáčením otočným regulátorem 7 zvolte počáteční písmeno hledaného kontaktu.
Pro potvrzení volby stiskněte otočný regulátor 7.

Na displeji se zobrazí první kontakt telefonního seznamu, který začíná zvoleným písmenem.

Upozornění:

Pokud se v telefonním seznamu nenachází žádný kontakt se zvoleným počátečním písmenem, na displeji se krátce zobrazí "NOT FOUND" (nenalezeno).

Pro volbu dalšího kontaktu otočte otočným regulátorem 7.
Pro volání čísla stiskněte otočný regulátor 7 nebo tlačítko .

Na displeji se střídavě zobrazuje "CALLING" (volání) a zvolené číslo.

Upozornění:

Na kontakt v telefonním seznamu můžete volat i přes rychlou volbu (viz oddíl "Rychlá volba kontaktů v telefonním seznamu" v této kapitole).

Volání hlasovým vytáčením (Voice Dial)

Upozornění:

Tato funkce je dostupná jen tehdy, pokud připojený mobilní telefon podporuje hlasové vytáčení.

V nabídce Bluetooth® zvolte položku nabídky "VOICEDIAL" (hlasové vytáčení).
Pro aktivaci ovládání hlasem stiskněte otočný regulátor 7 nebo tlačítko

Autorádio se ztiší a na displeji se zobrazí "SPEAK NOW" (nyní hovořte).

Vyslovte jméno požadovaného účastníka hovoru.

Upozornění:

• Pokud při aktivaci ovládání hlasem není navázáno spojení Bluetooth®, krátce se zobrazí "VOICE DIALfailed - no bt connection"(hlasové vytáčení selhalo - spojení BT nedostupné).
• Pokud nebude rozpoznáno vyslovené jméno nebo už vypršel čas pro ovládání hlasem, krátce se zobrazí "DIAL FAILED" (volání selhalo).
  • Stisknutím tlačítka 📋 můžete ovládání hlasem přerušit.
• Dbejte na to, že trvání ovládání hlasem je omezeno a závisí na konkrétním mobilním telefonu.
• Ovládání hlasem můžete aktivovat i přes rychlou volbu (viz oddíl "Rychlá volba pro hlasové vytáčení" v této kapitole).

Uložení telefonního čísla do autorádia

Telefonní čísla můžete do autorádia uložit a můžete na ně volat pomocí rychlé volby (viz následující oddíl).

Pro aktuálně připojený telefon se uloží jedno telefonní číslo a bude dostupné jen pro tento telefon. Autorádio může pro každý z pěti spárovaných přístrojů uložit až pět čísel.

Zadejte telefonní číslo tak, jak je popsáno v oddílu "Volání".
Pouze pro uložení čísla držte cca 2 sekundy stisknuté tlačítko předvolby1-5.

- nebo -

Pro zadání názvu kontaktu stiskněte otočný regulátor 7 asi na 2 sekundy.

Nyní můžete zadat až 15místné jméno:

Pro volbu znaku otáčejte u každého místa otočným regulátorem 7.
Pro přechod na další místo stiskněte otočný regulátor 7.

Upozornění:

Pro přechod k předchozímu místu v nabídce vkládání otočte otočným regulátorem 7 až je zvolena možnost "<", a stiskněte otočný regulátor 7.

Pro uložení čísla a jména držte cca 2 sekundy stisknuté tlačítko předvolby 1-5.

Na displeji se krátce zobrazí "NUMBER SAVED" (číslo uloženo). Pak se vraťte do nabídky Bluetooth®, položka nabídky "DIAL NEW NUMBER" (volba nového čísla).

Upozornění:

• Číslo, které bylo pod tlačítkem předvolby uložené dříve, bude nahrazeno.
• Bude-li telefon odpojen, čísla uložená pro tento telefon budou automaticky vymazána.

Rychlá volba pro libovolného telefonní číslo nebo pro naposledy volané či uložené číslo Pomocí rychlé volby můžete volat, aniž byste museli zvolit odpovídající funkci nejprve v nabídce Bluetooth®.

Pro volání na posledně zvolené číslo, stiskněte tlačítko .

Na displeji se zobrazí naposledy zvolené číslo.

Upozornění:

Pokud aktuálně není spojený žádný mobilní telefon, otevře se nabídka Bluetooth®. Je zvolena položka nabídky "PAIRING" (přihlášení).

Pro volání čísla stiskněte tlačítko . Na displeji se střídavě zobrazuje "CALLING" (volání) a zvolené číslo.
Pro volání uloženého čísla, stiskněte tlačitko.
Pro vyvolání zde uloženého čísla stiskněte tlačítko předvolby 1 - 5.

Upozornění:

Není-li pod zvoleným tlačítkem předvolby uloženo žádné číslo, zobrazí se krátce "NO NUMBER" (žádné číslo).

Pro volání čísla stiskněte tlačitko . Na displeji se strídavě zobrazuje "CALLING" (volání) a zvolené číslo.

PRO volání libovolného čísla,

stiskněte tlačítko

Pro otevření nabídky vkládání a pro zadání čísla stiskněte otočný regulátor 7 (telefonní číslo zadávejte tak, jak je popsáno v oddílu "Volání").

Pro volání čísla stiskněte tlačítko

Na displeji se střídavě zobrazuje "CALLING" (volání) a zvolené číslo.

Rychlá volba kontaktů v telefonním seznamu

Upozornění:

Tato funkce je dostupná jen tehdy,

• pokud byl telefonní seznam připojeného mobilního telefonu přenesen do autorádia (viz kapitola "Funkce telefonního seznamu").
• pokud je nastavena rychlá volba kontaktů v telefonním seznamu (viz kapitola "Další funkce v nabídce Bluetooth®") oddíl "Nastavení funkčního tlačítka pro rychlou volbu").

PRO Volbua volání kontaktu z telefonního seznamu pomocí rychlé volby,

stiskněte tlačítko asi na 2 sekundy.

Na displeji se zobrazí první kontakt v telefonním seznamu nebo funkce vyhledávání kontaktů v telefonním seznamu.

Resp. zvolte jiný kontakt, jak je popsáno v oddílu „Volání na kontakt v telefonním seznamu“.

Pro volání čísla stiskněte tlačitko . Na displeji se střídavě zobrazuje "CALLING" (volání) a zvolené číslo.

Rychlá volba pro hlasové vytáčení (Voice Dial)

Upozornění:

Tato funkce je dostupná jen tehdy

• pokud připojený mobilní telefon podporuje hlasové vytáčení.
• pokud je nastavena rychlá volba pro hlasové vytáčení (viz kapitola "Další funkce v nabídce Bluetooth®", oddíl "Nastavení funkčního tlačítka pro rychlou volbu").

PRO aktivaci rychlé volby ovládání hlasem,

stiskněte tlačítko asi na 2 sekundy.

Autorádio se ztiší a na displeji se zobrazí "SPEAK NOW" (nyní hovořte).

Vyslovte jméno požadovaného účastníka hovoru.

Externí audiozdroje Přední zdířka AUX-IN

Nebezpečí!

Zvýšené nebezpečí poranění konektorem.

V případě nehody může dopředu vyčnívající konektor v přední zásuvce AUX-IN spolujezdce poranit. Při používání rovných konektorů nebo adaptérů hrozí zvýšené riziko poranění. Z tohoto důvodu doporučujeme používat zalomené konektory JACK.

Jakmile je do přední zdířky AUX-IN připojený externí audiozdroj, např. MP3 přehrávač, lze ho zvolit tlačítkem SRC @ . Na displeji se pak zobrazí "AUX".

Nastavení v nabídce "VOLUME" ON VOLUME (HLASITOST PŘI ZAPNUTÍ)

Nastavení hlasitosti při zapnutí. Nastavení: ON VOLUME (hlasitost při zapnutí; 1 - 50) nebo LAST VOLUME (poslední hlasitost; hlasitost nastavená naposledy před vypnutím autorádia).

Nebezpečí!

Velká hlasitost

Hlasitost při zapnutí může být nečekaně vysoká, je-li zvoleno nastavení LAST VOLUME (poslední hlasitost) a při posledním vypnutí rádia byla nastavena velká hlasitost.

Vždy nastavujte přiměřenou hlasitost.

Pro otevření nabídky stiskněte otočný regulátor 7.
Pro přechod mezi položkami nabídky "LAST VOLUME" (poslední hlasitost) a "ONVOLUME" (hlasitost při zapnutí) otáčejte otočným regulátorem 7.

Při výběru „LAST VOLUME“:

Pro potvrzení nastavení stiskněte dvakrát otočný regulátor 7.

Při výběru "ON VOLUME":

Pro změnu nastavení stiskněte otočný regulátor 7.
Pro nastavení hlasitosti otáčejte otočným regulátorem 7.
Pro potvrzení nastavení stiskněte otočný regulátor 7.

TRAFFIC VOL (hlasitost dopravních informací) (jen oblast příjmu EUROPE (Evropa))

Nastavení minimální hlasitosti pro dopravní zpravodajství. Nastavení: 1 - 50.

Pro změnu nastavení stiskněte otočný regulátor 7.
Pro nastavení hlasitosti otáčejte otočným regulátorem 7.
Pro potvrzení nastavení stiskněte otočný regulátor 7.

HANDSFREE VOL (HANDS-FREE TELEFONOVÁNÍ)

Nastavte minimální hlasitost telefonních hovorů. Nastavení: 1 - 50.

Pro změnu nastavení stiskněte otočný regulátor 7.
Pro nastavení hlasitosti otáčejte otočným regulátorem 7.
Pro potvrzení nastavení stiskněte otočný regulátor 7.

Upozornění:

Během telefonního hovoru můžete měnit hlasitost přímo regulátorem hlasitosti 4.

BEEP [tón tlačítka)

Zapnutí nebo vypnutí potvrzovacího tónu. Nastavení: ON (zap), OFF (vyp).

Upozornění:

Při ukládání rádiových stanic zazní potvrzovací tón i v případě, že je zvoleno nastavení OFF (vyp).

Pro změnu nastavení stiskněte otočný regulátor 7.
Pro přechod mezi nastaveními otáčejte otočným regulátorem 7.
Pro potvrzení nastavení stiskněte otočný regulátor 7.

Užitečné informace

Záruka

Záruční podmínky jsou uvedené na internetové adrese www.blaupunkt.com.

Servis

Pokud budete někdy potřebovat využít servis, informace o servisních partnerech ve vašem státě naleznete na adrese www.blaupunkt.com.

Podrobnéinformaceohledněfunkcezařízeníobsah ujenávod k obsluzedostupný na adrese www.blaupunkt.com

Technické údaje

Napájecí napětí

Provozní napětí:

10,5 - 14,4 V

Odběr proudu

při provozu:	< 10 A
10 sekund po vypnutí:	<3.5mA Amplifier
Zesilovač:	4 x 24 W sinus při
14.4 V 4 O.
4 X 50 W max. výkon

Tuner

Vlnové rozsahy Evropa/Asie/Thajsko:
FM (VKV):	87,5 - 108 MHz
AM (SV):	531 - 1602 kHz
LW (jen pro Evropu):	153 - 279 kHz

Vlnové rozsahy Jižní Amerika:

FM(VKV):	87,5 - 107.9 MHz
AM (SV):	530 -1710kHz
FM prěnosový rozsah:	30 – 15 000 Hz CD
Přenosový rozsah:	20 – 20 000 Hz

Pre-amp out

4 kanály:	4 V
Vstupní citlivost
Přední AUX-IN:	300 mV / 10 kΩ

Rozměry a hmotnost

Š X V X H:	178 X 50 X 160 mm
Hmotnost:	Cca 1.55 kg

Návod k montáži

Bezpečnostní pokyny

Během montáže a připojení dodržujte prosím následující bezpečnostní pokyny:

• Odpojte záporný pól akumulátoru! Přitom dodržujte bezpečnostní pokyny výrobce vozidla.
• Při vrtání otvorů dbejte na to, abyste nepoškodili žádné díly vozidla.
• Průřez kabelu plus a minus pólu musí být minimálně 1.5 mm2.
• Konektory od vozidla nepřipojujte k rádiu! Adaptérový kabel potřebný pro vaše vozidlo obdržíte ve specializované prodejně BLAUPUNKT.
  • V závislosti na konstrukci se může postup u vašeho vozidla od zde popsaného postupu lišit. Za škody způsobené montáží nebo připojením nepřebíráme žádné ručení. Pokud zde uvedené pokyny pro montáž neodpovídají vašemu vozidla, obraťte se na specializovaného prodejce Blaupunkt, výrobce vozidla nebo naši horkou linku.

Pokud se informace, které jsou zde uvedené, nevztahují na vaše specifické potřeby montáže, kontaktujte prosím vašeho prodejce Blaupunkt, výrobce vašeho vozidla nebo naši telefonickou horkou linku.

Při montáži zesilovače, předtím než budou konektory zapojeny do zdířek Line-out, musí být nejprve bezpodmínečně připojeny kostry přístrojů. Kostry jiných přístrojů nesmí být připojeny na kostru autorádia (kryt přístroje).

Jako zvláštní příslušenství můžete obdržet 7 607 621 ... Montážní soupravy 7 608 ... ...

1.

12V

1.

1 Microphone in (mikrofon vstup)
2 Steering wheel remote control (dálkové ovládání na volantu)
3 Rear USB (zadní USB)
4 Preamp Out (Přední předzesilovač)
5 Preamp Out (Zadní předzesilovač)
6 Sub Out (Výstup pro Subwoofer)
7 Radio antenna (Anténa rádia)

1.

A		B
1	NC	1	Reproduktor RR+
2	Telephone Mute (Ztlumení tel.)	2	Reproduktor RR-
3	NC	3	Reproduktor RF+
4	Stálých +12V	4	Reproduktor RF-
5	Auto anténa*	5	Reproduktor LF+
6	Osvětlení	6	Reproduktor LF-
7	Kl.15/Zapalování	7	Reproduktor LR+
8	Uzemnění	8	Reproduktor LR-

*

Podporovaná zařízení iPod/iPhone

Náš produkt podporuje níže uvedené typy iPod/iPhone;

• iPhone 7 Plus
• iPhone 7
• iPhone 6S Plus
• iPhone 6S
• iPod touch (5. generace)
• iPhone 6 Plus
• iPhone 6
• iPhone 5s
• iPhone 5c
• iPhone 5

"Vytvořeno pro iPod" a "Vytvořeno pro iPhone" znamená, že elektronické příslušenství bylo vyrobeno a navrženo specificky pro užívání s iPodem nebo iPhonem a bylo certifikováno vývojářem tak, aby splňovalo standardy společnosti Apple.

Apple nezodpovídá za funkčnost tohoto zařízení, nebo jeho dodržování bezpečnostních a regulačních standardů.

Upozorňujeme, že používání tohoto příslušenství spolu s iPodem nebo iPhonem může ovlivnit výkon bezdrátového připojení. iPhone, iPod jsou ochranné známky společnosti Apple Inc., registrované v USA a dalších zemích.

Tento produkt je chráněn určitými právy duševního vlastnictví společnosti Microsoft. Používání nebo distribuce takovéto technologie mimo tento produkt bez licence společnosti Microsoft je zakázáno.

Značka a loga Bluetooth® jsou registrované ochranné známky společnosti Bluetooth SIG, Inc.

Vhodné pro níže uvedené modely:

Informace:

Upozorňujeme, že tohle je všeobecný manuál pro různé modely a že mezi jednotlivými modely mohou být rozdíly v provozu, zvlášť v grafickém zobrazení nebo existujících funkcí (např.CD mechanika, DAB a / nebo BT).

• London 470 DAB BT 2001017123460
• Bamberg 470 DAB BT 2001017123461
• Stockholm 370 DABBT 2001017123462
• Frankfurt 370 DAB BT 2001017123463
• Barcelona 270 BT 2001017123464
• Kiel 270 BT 2001017123465
• Skagen 370 DABBT 2001017123470
• Nurnberg 370 DAB BT 2001017123471
• Dubai 324 DABBT 2001017123489
• Dakar 224 BT 2001017123490
• Doha 112BT 2001017123491

3 5 621 84 MENU DIS SRC BLUETOOTH RADIO BLAUPUNKT 1 2 3 4 5 × 7 9 15 12 13 16 17 14 11 10

1 [v -knapp
