BRUGSANVISNING Barcelona 270 BT BLAUPUNKT

DA Kort Brugs-og monteringsanvisning Med forbehold for ændringer og tekniske ændringer

Sikkerhetsanvisninger

Du må også følge bruksanvisninger for andre produkter som du tilkobler dette bilradiosystemet.

Anvendte symboler

• Produktet må ikke åpnes eller modifiseres. Inne i produktet er det en klasse 1-laser som kan være skadelig for øynene.
• Skru ikke opp lyden när lyden er slått av, f.eks. när du skifter lydkilde. När lyden er slått av, hører man ikke volumendringer.

Følg bruksanvisningen

Betjeningspanelet må ikke falle.

Betjeningspanelet skal ikke plasseres i direkte sollys eller nær en annen varmekilde.

Unngå direkte hudkontakt med elektriske kontakter på betjeningspanelet.

Sette på betjeningspanelet

Bilradiosystemet slås på.

Skifte til DAB-modus eller velge en DAB-minnebank

Du kan velge en blokk som du allerede har mottatt før (hvis den er tilgjengelig).

Velg den minnebanken du ønsker.
Innstill den ønskede kanalen hvis nødvendig.
Trykk på kanal-knappen 1 - 5 >i ca. 2 sekunder for å lagre den aktuelle kanalen under denne knappen.

- eller -

Du må ikke hindre eller fremskynde stasjonen när den trekker inn en CD automatisk.

Sett CD-en med trykt side opp i CD-stasjonen inntil du føler motstand.

Du må ikke hindre eller fremskynde stasjonen när den settes ut en CD automatisk.

Forbinde og tilkoble en mobiltelefon

Merknad:

Hvis en mobiltelefon er allerede tilkoblet, blir den automatisk frakoblet når du forbinder og tilkobler en annen mobiltelefon.

Kortnummer for et vilkårlig telefonnummer, sist valgte nummer eller lagret nummer

Sikkerhetsanvisninger

Ved montering og tilkobling av bilradiosystemet følg sikkerhetsreglene nedenfor:

Säkerhetsanvisningar

Monteringsanvisningar

Dämpa ljudet på bilradion (Mute)

Modeller med DAB-funktion:

London 470 DAB BT 2001017123460
Bamberg 470 DAB BT 2001017123461
Stockholm 370 DAB BT 2001017123462
Frankfurt 370 DAB BT 2001017123463
Skagen 370 DAB BT 2001017123470
Nürnberg 370 DAB BT 2001017123471
Dubai 324 DAB BT 2001017123489

Kort tryk: Tænd bilens lydsystem

I drift: Mute bil lydsystem (Mute)

Langt tryk: Sluk bilens lydsystem

4 Volumenkontrol

5 CD-skuffe

6 Display

7 Roteringskontrol

I menuen: Skift menuniveau, vælg menupunkt, skift indstilling Radio mode: Indstil frekvens, start station / PTY søger tuning CD / MP3 / WMA / iPod mode: Sporvalg, hurtig frem / tilbage Gennemsøgningstilstand i MP3 / WMA / iPod-tilstand: ID3-kategori (kun iPod), vælg mappe og spor

8 ≜ knap (skubbe ud)

Skub CD ud

9 Mikrofon

10 Front USB-port

11 Front AUX-IN-stikkontakt

12 knap

Afslutning / afvisning af et telefonopkald

13 knap

Kort tryk: Besvar et opkald, hurtigopkald Langt tryk: Åbn telefonbogen på mobiltelefonen eller aktiver stemmeopkald

14 Knapper 1 - 5

15 Infrarød modtager

16 SRC-knap

Vælg hukommelsesbank eller lydkilde

17 DIS -knap

Kort tryk: Skift skærm

Langt tryk: Skift skærmens lysstyrke

18 SD-kortslot

1 [v knap Lås det aftagelige kontrolpanel op
2 MENU -knap Kort tryk: Opkald / Luk menu Langt tryk: Start scan funktion
3 f knap Kort tryk: Tænd for bilens lydsystem Under drift: Sluk bilens lydsystem (Mute) f bilens lydsystem
4 Volumenkontrol
5 cd-skuff *) kun til modeller med cd
6 Display
7 Roteringskontrol I menuen: Skift menu niveau, vælg menupunkt, skift indstilling Radio mode: Indstil frekvens, start station / PTY søger tuning CD / MP3 / WMA / iPod mode: Sporvalg, hurtig frem / tilbage Gennemsøgningstilstand i MP3 / WMA / iPod-tilstand: ID3-kategori (kun iPod), vælg mappe og spor
8 △-knap (Udløs) Skub en cd ud *) kun til modeller med cd

9 Mikrofon
10 Front USB-port
11 Front AUX-IN-stikkontakt
12 knap Afslutning / afvisning af et telefonopkald
13 Przycisk Kort tryk: Besvar et opkald, hurtigopkald Langt tryk: Åbn telefonbogen på mobiltelefonen eller aktiver stemmeopkald
14 Knapper 1 - 5
15 Infrarød modtager
16 SRC -knap Vælg hukommelsesbank eller lydkilde
17 DIS -knap Kort tryk: Skift skærm Langt tryk: Skift skærmens lysstyrke
18 SD-kortslot Kun adgang med fritliggende kontrolpanel

I menuen: Skift menu niveau, vælg menupunkt, skift indstilling Radio mode: Indstil frekvens, start station / PTY søger tuning CD / MP3 / WMA / iPod mode: Sporvalg, hurtig frem / tilbage Gennemsøgningstilstand i MP3 / WMA / iPod-tilstand: ID3-kategori (kun iPod), vælg mappe og spor

7 ≜ knap (skub ud)

Skub en cd ud

8 Front USB-port

9 Front AUX-IN-stikkontakt

10 Mikrofon

11 knap

Afslutning / afvisning af et telefonopkald

12 knap

Kort tryk: Besvar et opkald, hurtigopkald Langt tryk: Åbn telefonbogen på mobiltelefonen eller aktiver stemmeopkald

13 knaper 1 - 5

14 infrarød modtager

15 SRC-knap

Vælg hukommelsesbank eller lydkilde

16 DIS -knap

Kort tryk: Skift skærm Langt tryk: Skift skærmens lysstyrke

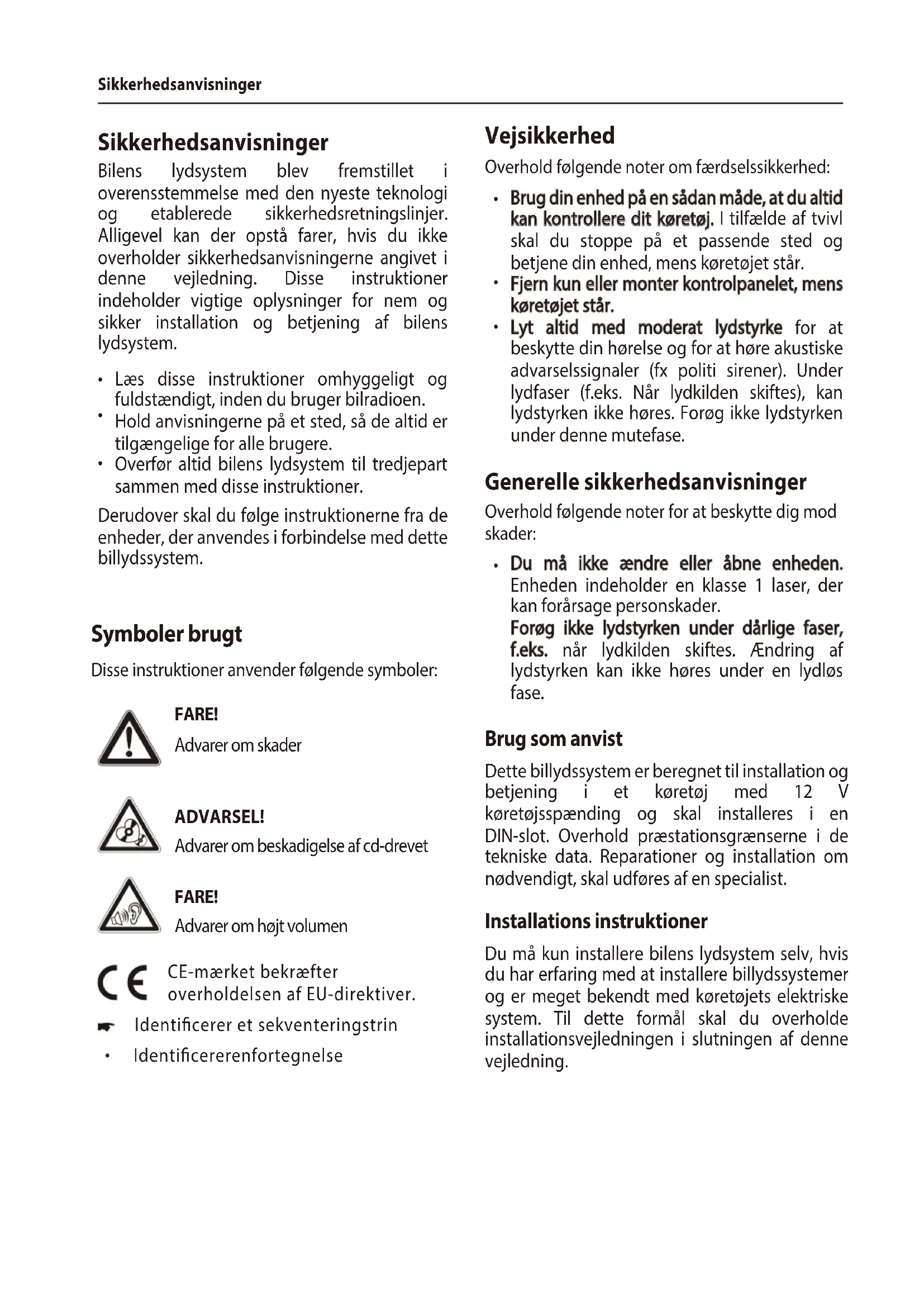

Sikkerhedsanvisninger

Bilens lydsystem blev fremstillet i overensstemmelse med den nyeste teknologi og etablerede sikkerhedsretningslinjer. Alligevel kan der opstå farer, hvis du ikke overholder sikkerhedsanvisningerne angivet i denne vejledning. Disse instruktioner indeholder vigtige oplysninger for nem og sikker installation og betjening af bilens lydsystem.

• Læs disse instruktioner omhyggeligt og fuldstændigt, inden du bruger bilradioen.
• Hold anvisningerne på et sted, så de altid er tilgængelige for alle brugere.
  • Overfør altid bilens lydsystem til tredjepart sammen med disse instruktioner.

Derudover skal du følge instruktionerne fra de enheder, der anvendes i forbindelse med dette billydssystem.

Symboler brugt

Disse instruktioner anvender følgende symboler:

FARE!

Advarer om skader

ADVARSEL!

Advarer om beskadigelse af cd-drevet

FARE!

Advarer om højt volumen

CE-mærket bekræfter overholdelsen af EU-direktiver.

Identificerer et sekventeringstrin

• Identificererenfortegnelse

Vejsikkerhed

Overhold følgende noter om færdselssikkerhed:

• Brug din enhed på en sådan måde, at du altid kan kontrollere dit køretøj. I tilfælde af tvivl skal du stoppe på et passende sted og betjene din enhed, mens køretøjet står.
• Fjern kun eller monter kontrolpanelet, mens køretøjet står.
• Lyt altid med moderat lydstyrke for at beskytte din hørelse og for at høre akustiske advarselssignaler (fx politi sirener). Under lydfaser (f.eks. Når lydkilden skiftes), kan lydstyrken ikke høres. Forøg ikke lydstyrken under denne mutefase.

Generelle sikkerhedsanvisninger

Overhold følgende noter for at beskytte dig mod skader:

- Du må ikke ændre eller åbne enheden. Enheden indeholder en klasse 1 laser, der kan forårsage personskader.

Forøg ikke lydstyrken under dårlige faser, f.eks. när lydkilden skiftes. Ændring af lydstyrken kan ikke høres under en lydløs fase.

Brug som anvist

Dette billydssystem er beregnet til installation og betjening i et køretøj med 12 V køretøjsspænding og skal installeres i en DIN-slot. Overhold præstationsgrænserne i de tekniske data. Reparationer og installation om nødvendigt, skal udføres af en specialist.

Installations instruktioner

Du må kun installere bilens lydsystem selv, hvis du har erfaring med at installere billydssystemer og er meget bekendt med køretøjets elektriske system. Til dette formål skal du overholde installationsvejledningen i slutningen af denne vejledning.

Blaupunkt Technology GmbH erklærer hermed, at bilradioen Toronto 440 er i overensstemmelse med de grundlæggende krav og de andre relevante forskrifter i direktiverne 2014/53/EU. Du kan finde overensstemmelseserklæringen på internettet under www.blaupunkt.com.

Rengøringsanvisninger

Opløsningsmidler, rengørings- og rengøringsmidler samt dashboardspray og plastplejeprodukter kan indeholde ingredienser, der beskadiger bilens lydsystems overflade.

• Brug kun en tør eller let fugtig klud til rengøring af bilens lydsystem.
• Rengør regelmæssigt kontakterne på kontrolpanelet med en blød klud fugtet med rengøringsalkohol.

Bortskaffelsesanvisninger

Brug aldrig din gamle enhed i husholdningsaffaldet!

Brug de retur- og indsamlingssystemer, der er tilgængelige for at bortskaffe den gamle enhed.

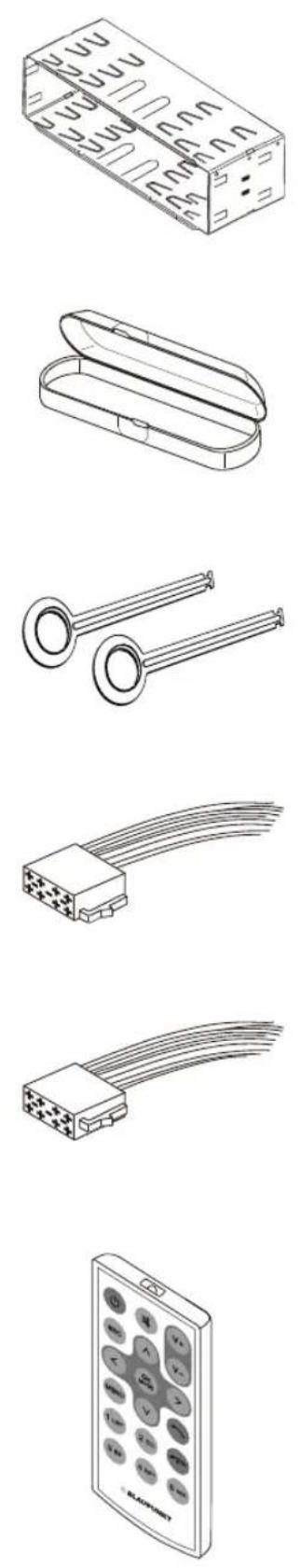

Leveringsomfang

Leveringen omfatter:

1Bil lydsystem
1 Betjenings- / installationsvejledning
1 Etui til betjeningspanelet
1 støtteramme
1 Antenneforbindelsesadapter
2. Demonteringsværktøjer
1 Spacer skrue
1. Håndholdt fjernbetjening (inkl. batteri)
1 Tilslutningskabelkammer A
1 Tilslutningskabelkammer B

Valgfrit udstyr (Ikke en del af leveringsomfanget)

Brug kun tilbehør godkendt af Blaupunkt. Oplysninger fås hos din Blaupunkt-forhandler eller på internettet på www.blaupunkt.com.

Placering af enheden i drift

Advarsel! Transportsikringsskruer

Sørg for, at transportsikringsskruerne fjernes, før bilradioen startes (se kapitlet "Installationsvejledning").

Fastgørelse / afmontering af kontrolpanelet

Bilens lydsystem er udstyret med et aftageligt kontrolpanel (frigøringspanel) for at beskytte dit udstyr mod tyveri. I leveringstilstanden er kontrolpanelet i det medfølgende tilfælde. For at starte betjeningen af radioen efter installationen skal du først montere kontrolpanelet (se afsnittet "Fastgørelse af betjeningspanelet" i dette kapitel). Tag altid kontrolpanelet med dig, når du forlader køretøjet. Bilens lydsystem er værdiløst til en tyv uden dette kontrolpanel.

Advarsel Skader på kontrolpanelet

Sæt aldrig kontrolpanelet ud. Transport betjeningspanelet, så det er beskyttet mod slag, og kontakterne kan ikke blive beskidte. Udsæt ikke kontrolpanelet for direkte sollys eller anden varmekilde.

Montering af betjeningspanelet

Skub kontrolpanelet ind i beslaget på den højre kant af enheden.
Skub betjeningspanelet forsigtigt ind i venstre beslag, indtil det klikker på plads.

Fjernelse af kontrolpanelet

Tryk på [V] knappen 1 for at oplåse betjeningspanelet.
Den venstre side af kontrolpanelet løsner fra enheden og fastgøres af beslaget for at forhindre eventuel udfald.
Flyt kontrolpanelet lidt til venstre, indtil det løsnes fra højre beslag.
Fjern forsigtigt kontrolpanelet fra venstre beslag.

Bemærk:

Bilens lydsystem slukker automatisk efter ca. 10 sekunder, hvis kontrolpanelet er fjernet.

Tænd / sluk

Tænd / sluk med tænd / sluk-knappen

For at tænde for enheden skal du trykke på tænd / sluk-knappen 3.
Bilens lydsystem tændes.
For at slukke for apparatet skal du trykke på tænd / sluk-knappen 3 og holde den nede i mere end 2 sekunder.

Bilens lydsystem slukker.

Bemærk:

Hvis du tænder bilens lydsystem, mens bilens tænding er slukket, aktiveres den efter 1 time for at bevare bilens batteri.

Tænd / sluk ved køretøjstænding

Bilens lydsystem slukkes / tændessamtidigt med tændingen, hvis enheden er korrekt forbundet med køretøjets tænding som vist i installationsvejledningen, og du har ikke slukket for apparatet ved at trykke på tænd / sluk-knappen 3.

Lydstyrke

Justering af lydstyrken

Du kan justere lydstyrken i trin fra 0 (slukket) til 50 (maksimum).

Drej justeringsknappen 4 for at ændre lydstyrken.

Bemærk:

Hvis en telefon er tilsluttet bilens lydsystem som beskrevet i installationsvejledningen, er bilens lydsystem slået fra i tilfælde af et telefonopkald. Under dæmpning viser displayet "TELEFON".

Mute bilens lydsystem (Mute)

Tryk kort på tænd / sluk-knappen 3 for at slukke bilens lydsystem eller for at genaktivere det foregående lydstyrke.
Mens det er slået fra, viser displayet "MUTE".

DAB-tilstand

Med DAB kan du nyde radio i digital lydkvalitet.

I modsætning til standard radioudsendelse udsendes der altid flere programmer (tjenester) over samme frekvens for DAB. Disse tjenester kombineres til et såkaldt ensemble. I nogle tilfælde kan den samme tjeneste modtages i forskellige ensembler.

Bemærk:

Du skal bruge en speciel DAB-antenne for at kunne modtage DAB-signaler. Dette kan være en separat DAB tag / vindues antenne eller en DAB / AM / FM kombinations antenne.

Nedenfor model med DAB funktion:

London 470 DAB BT	2001017123460
Bamberg 470 DAB BT	2001017123461
Stockholm 370 DAB BT	2001017123462
Frankfurt 370 DAB BT	2001017123463
Skagen 370 DAB BT	2001017123470
Nürnberg 370 DAB BT	2001017123471
Dubai 324 DAB BT	2001017123489

Skifter til DAB-tilstand eller vælger en DAB-hukommelsesbank

Tryk på SRC-knappen? gentagne gange, indtil den ønskede DAB-hukommelsesbank vises: DAB1 → DAB2 → DAB3 Hvis DAB-tilstand er tændt, viser displayet

Bemærkninger:

• Der kan opbevares op til 5 tjenester i hver DAB-hukommelsesbank.
• DAB-hukommelsesbanker kan aktiveres eller deaktiveres via brugermenuen (se kapitlet "Brugerindstillinger", afsnit "Gør indstillinger i menuen" DAB TUNER ", " PRESETS "menupunkt).

Deaktiverede DAB-hukommelsesbanker springs over under valg af kilde med SRC-knappen? .

Afstemning i ensembler / tjenester

Med DAB er flere tjenester, der udsendes over samme frekvens, altid kombineret til en "helhed".

DAB Tilstand

Du kan direkte vælge ensembler, du har modtaget engang allerede (for at dette skal fungere, skal ensemblet være tilgodehavende).

Tryk kort på √/∧ knappen 7 for at skifte til det foregående / næste ensemble.

Den første tilgængelige service i ensemblet afspilles.

Bemærk:

Med aktiveret PTY-funktion er den næste service indstillet med den aktuelt valgte programtype (se afsnittet "DAB-PTY" i dette kapitel).

Ensemble tuning søgning

Du kan finde nye ensembler ved hjælp af søgeindstilling.

Tryk på V / A knappen 7 i ca. 2 sekunder for at starte søgningen efter et ensemble.

Søgningen afbrydes, hvis der modtages et ensemble. Den første tilgængelige service i ensemblet afspilles.

Valg af service

Når du har stemt ind i et ensemble, kan du vælge en tjeneste fra ensemblet.

Tryk kort på </> knappen 7 for at skifte til forrige / næste service.

Radio tilstand RDS

Mange FM-stationer sender et RDS-signal (Radio Data System) ud over deres program i modtagelsesområdet "EUROPE", der tillader følgende yderligere funktioner:

• Stationens navn vises på displayet.
- Bilradio systemet genkender trafikmeddelelser og nyhedsudsendelser og kan automatisk skifte dem i andre driftsformer (fx i cd-tilstand).
- Alternativ frekvens: Hvis RDS er aktiveret, vælger bilens lydsystem automatisk den bedste modtagelsesfrekvens for den station, der aktuelt er indstillet.
- Regional: På nogle tidspunkter deler nogle radiostationer deres program til regionalt indhold af indhold. Hvis REGIONAL-funktionen er aktiveret, ændres billydssystemet kun til de alternative frekvenser, hvor det samme regionale program udsendes.
- Funktionerne RDS og REGIONAL aktiveres og deaktiveres i brugermenzen (se kapitlet "Brugerindstillinger", afsnittet "Gør indstillinger i menuen" TUNER "menuen" RDS AF "og" REGIONAL").

Bemærk:

Hvis du justerer et andet modtagelsesområde end "EUROPE", slukkes RDS automatisk

Stationens navn fortsætter med at blive vist på displayet. Hvis du vil bruge radiostationer med RDS-funktioner i din region, skal du tænde RDS i brugermenzen.

Tuning til en station

Der er forskellige måder at indstille på en station: Start station søger tuning

Drej drejekontrollen 7 et skridt mod uret eller med uret for at starte stationssøgning.

Displayet viser kort "SEARCH AUTO". Radioen indstiller til den næste modtagelige station.

Bemærkninger:

- Til modtagelsesområdet "EUROPE": I FM-bølgebåndet er der kun tændt for trafikinformationsstationer.

- Sensitiviteten til søgningstunning kan justeres (se kapitlet "Brugerindstillinger", afsnit "Gør indstillinger i menuen" TUNER "" menupunkt "SENSITIVITET").

Drej drejekontrollen 7 for at ændre frekvensen i trin.

Bemærk:

Den manuelle stationsindstilling afbrydes automatisk ca. 15 sekunder efter den sidste frekvensændring, og stationsøgningsafsteningen startes ved at dreje drejeknappen 7.

Gemmer stationer eller kalder gemt station

Vælg den ønskede hukommelsesbank. Indstil den ønskede station om nødvendigt.
Tryk på stationsknappen 1 - 5> i ca. 2 sekunder for at gemme den aktuelle station under knappen.
- eller -
Tryk kort på stationsknappen 1 - 5> for at ringe op til den gemte station.

Skifter til CD / MP3 / WMA / iPod tilstand

Tryk gentagne gange på SRC-knappen @, indtil den ønskede lydkilde vises:

• Den respektive lydkilde kan kun vælges, hvis en tilsvarende cd er indsat eller en tilsvarende enhed er tilsluttet.
• Hvis bilradio systemet først skal læse dataene på en tilsluttet enhed eller data carrier før

afspilningen, viser displayet "READING". Varigheden af læsningen afhænger af datavolumen og design af enheden eller databæreren. Hvis enheden eller databæreren er defekt eller de overførte data ikke kan afspilles, vises en tilsvarende meddelelse på displayet (for eksempel "CD ERROR").

Indsættelse / udstødning af en cd Indsætte en cd

Ikke-cirkulære konturerede cd'er (form-cd'er) og cd'er med en diameter på 8 cm (mini-cd'er) må ikke anvendes.

Vi påtager os intet ansvar for nogen skade på det cd-drev, der kan opstå som følge af brugen af uegnede cd'er.

Bemærk:

Du må ikke forhindre eller hjælpe drevet, da det automatisk trækker på cd'en.

Indsæt cd'en med den udskrevne side op i cd-skuffen 5, indtil du føler en lille modstand.

Drevet kører automatisk i cd'en og kontrollerer dens data. Derefter starter afspilningen i CD- eller MP3-tilstand.

Bemærk:

Hvis den indsatte CD ikke kan afspilles, vises "CD ERROR" kort og CD'en udsendes automatisk efter ca. 2 sekunder.

Udstødning af en cd

Bemærk:

Du må ikke forhindre eller hjælpe drevet, da det skubber cd'en ud.

Tryk på knappen indsat cd.

8 for at skubbe en

Bemærkninger:

- Hvis en cd udløses og ikke fjernes, trækker drevet automatisk den igen efter ca. 10 sekunder.

Du kan også udskille cd'er, mens bilradio er slukket, eller mens en anden lydkilde er aktiveret.

Bluetooth®-menuen

I Bluetooth®-menuen finder du alle funktioner til parring, tilslutning og styring af Bluetooth®-enheder.

Tryk kort på MENU-knappen 2 for at åbne brugermenuen.
Drej drejeknappen 7, indtil menupunktet "BLUETOOTH" er valgt.
Tryk på drejeknappen 7 for at åbne Bluetooth®-menuen.
Drej drejekontrollen 7, indtil det ønskede menupunkt er valgt.
Udfør indstillingen (se de følgende afsnit).
Tryk kort på MENU-knappen 2 for at forlade menuen.

Bemærkninger:

• Bluetooth®-menuen forlades automatisk ca. 30 sekunder efter den sidste knappaktivering, og du vender tilbage til displayet for den aktuelle lydkilde.
• For at gå tilbage til den næste højere menu, drej drejeknappen 7, indtil "<<" er valgt, og tryk på drejeknappen 7.
• Hvis en Bluetooth®-proces kører (for eksempel genopretter forbindelsen til den sidst tilsluttede enhed), blokeres funktionerne i Bluetooth®-menuen. Hvis du forsøger at åbne Bluetooth®-menuen under denne tid, vises "LINK BUSY" kort på displayet. Hvis du vil annullere Bluetooth®-processen og åbne Bluetooth®-menuen, skal du trykke på knappen <.

Parring og tilslutning af en enhed

Bemærk:

Du kan kombinere op til 5 Bluetooth®-enheder med dette billydssystem. Før du kan parre en sjette enhed, skal du først afmontere en af de 5 allerede parrede enheder (se afsnittet "Yderligere funktioner i Bluetooth-menuen" sektionen "Håndtering af parrede enheder").

Hvis du skal forsøge at parre en sjette Bluetooth® -enhed, vises "TELEFONLISTE FULL - PLEASE DELETE ENTRIES FROM LIST".

Parring og tilslutning af en mobiltelefon Bemærk:

Hvis der for øjeblikket findes en forbindelse til en mobiltelefon, afbrydes forbindelsen automatisk, hvis du parrer og forbinder en anden mobiltelefon.

Vælg menuen "PAIRING" i menuen Bluetooth®.
Tryk på drejeknappen 7 for at åbne menuen. Menupunktet "MOBIL TELEFON" er valgt.
Tryk på drejeknappen 7 for at registrere en mobiltelefon.
Displayet viser intermitterende "ENTER PIN" og den nu gemte PIN-kode (standard "1234"). Derudover blinker Bluetooth® -ikonet. Bilens lydsystem kan nu genkendes af en Bluetooth® mobiltelefon i ca. 2 minutter og tilsluttet.
Søg i billydssystemet fra din mobiltelefon (Bluetooth® navn: "BP 440 BT") og etabler forbindelsen. Indtast den PIN-kode, der vises af bilens lydsystem, hvis det er nødvendigt. Displayet kan vise "PAIRED") efterfulgt af "CONNECTED", så snart bilens lydsystem og mobiltelefon er parret og tilsluttet.

Bemærk:

Hvis der ikke kan oprettes forbindelse, viser displayet kort "CONNECT FAILED".

Parring og tilslutning af en Bluetooth®-streamingenhed

Bemærk:

Hvis der for øjeblikket findes en forbindelse til en streaming-enhed, afbrydes forbindelsen automatisk, hvis du parrer og tilslutter en anden streaming-enhed.

Vælg menuen "PAIRING" i menuen Bluetooth®.
Tryk på drejeknappen 7 for at åbne menuen. Menupunktet "MOBIL TELEFON" er valgt.
Drej drejeknappen 7 for at vælge menupunktet "STREAMING".
Tryk på drejeknappen 7 for at registrere en streaming-enhed.

Displayet viser den gemte PIN-kode (standard "1234"). Indtast om nødvendigt indtastningsenhedens PIN-kode:

Drej drejekontrollen 7 for at vælge et tal for den respektive position.
Tryk på drejeknappen 7 for at gå til næste position.

Bemærk:

Ikke alle streaming enheder kræver indtastning af en pinkode på bilens lydsystem. For nogle streaming-enheder skal du i stedet indtaste PIN-koden for bilradio. For disse enheder skal du kun trykke på drejeknappen 7 flere gange, indtil du når ud over den sidste position og bekræfter den nuværende PIN-kode og indtaster denne PIN-kode på streaming-enheden.

Displayet viser intermitterende "ENTER PIN" og den nu gemte PIN-kode (standard "1234"). Derudover blinker Bluetooth ^® ✉konet. Bilens lydsystem kan nu genkendes af streaming-enheden i ca. 2 minutter og tilsluttet.

Søg i billydssystemet fra din streaming-enhed (Bluetooth® navn: "BP 440 BT") og etabler forbindelsen. Indtast den PIN-kode, der vises af bilens lydsystem, hvis det er nødvendigt.

• Hvis der ikke kan oprettes forbindelse, viser displayet kort "CONNECT FAILED".
• Hvis der er en Bluetooth®-enhed tilsluttet bilens lydsystem, viser displayet Bluetooth®-ikonet.
• Efter tilkobling forsøger bilradio systemet automatisk igen at tilslutte den tilsluttede enhed. Hvis forbindelsesforsøg fejler, viser displayet kort "NEJ ENHED". Hvis det er nødvendigt, forsøg at genoprette forbindelsen fra Bluetooth®-enheden.

Telefonfunktioner

Besvare / afvise et indgående opkald Med et indgående opkald viser displayet skiftevis "INCOMING CALL" og nummeret på den, der ringer op. Den aktuelle lydkilde er lydløs, og der afspilles en ringetone via bilradioens højttalere.

Bemærk:

Hvis nummeret på den, der ringer op, ikke sendes, viser displayet "PRIVATNUMMER" i stedet for nummeret. Hvis nummeret på den, der ringer op, er gemt sammen med et navn, vises navnet på indgangen og nummeret (se afsnittet "Lagring af et telefonnummer i billydssystemet" i dette kapitel).

Tryk på knappen = for at besvare opkaldet. "CALL" og varigheden af det igangværende opkald vises.
Tryk på <knappen for at afvise opkaldet eller for at afslutte det aktuelle opkald.

Displayet viser "CALL END".

Bemærkninger:

• Under opkaldet kan du justere lydstyrken med volumenkontrollen 4 eller slå mikrofonen og højttalerne med et kort tryk på tænd / sluk-knappen 3.
• Du kan forudindstille minimumsvolumen for opkaldets afspilning i brugermenuen (se kapitlet "Brugerindstillinger", afsnit "Gør indstillinger i menuen" VOLUME ", menupunktet" HANDSFREE VOL").
• Du kan skifte opkaldet frem og tilbage mellem bilradioens højttalere og mobiltelefonen med knappen = .
• Hvis et andet opkald modtages under et igangværende telefonopkald, kan det andet opkald ikke besvares via bilens lydsystem.
• Hvis bilradio systemet er slukket med aktiv tænding, tændes den automatisk med et indgående opkald. Dette giver dig mulighed for at foretage opkaldet over det håndfrie system.

Når opkaldet er afsluttet, slukker bilens lydsystem automatisk igen.

Ringe op

I menuen Bluetooth® skal du vælge menupunktet "DIAL NEW NUMBER".
Tryk på drejeknappen 7 for at åbne indtastningsmenuen.

Du kan nu indtaste et telefonnummer med op til 20 cifre:

Drej drejekontrollen 7 for at vælge et tal for den respektive position.
Tryk på drejeknappen 7 for at gå til næste position.

Bemærk:

For at vende tilbage til den forrige position i indtastningsmenuen, drej drejeknappen 7, indtil "<" er valgt, og tryk på drejeknappen 7.

Tryk på knappen = for at ringe til det indtastede nummer.

"CALLING" og det opkaldte nummer vises skiftevis på displayet.

Så snart din opkaldsparti besvarer opkaldet, viser displayet "CALL" og tidspunktet for det aktuelle telefonopkald.

Efter afslutningen af opkaldet viser displayet kort "CALL END".

Opkald til en post i telefonbogen Bemærk:

Denne funktion er kun tilgængelig, hvis telefonbogen på den tilsluttede mobiltelefon blev overført til billydssystemet (se kapitlet "Telefonbogsfunktioner").

Vælgmenuen "PHONE BOOK" imenuen Bluetooth®.
Tryk på drejeknappen 7 for at åbne telefonbogen.

Skærmen viser den første telefonbog indgang.

Bemærk:

Hvis telefonbogen endnu ikke er overført, viser displayet kort "TELEFONBOG IKKE TILGÆNGELIG".

- eller -

Vælg menuen "PBSEARCH" (telefonbogssøgning) i menuen Bluetooth®.
Tryk på drejeknappen 7 for at åbne indtastningsmenuen.
Drej drejekontrollen 7 for at vælge det første bogstav i den ønskede indgang.
Tryk på drejeknappen 7 for at bekræfte valget.

Displayet viser den første telefonbog, der starter med det valgte bogstav.

Bemærk:

Hvis telefonbogen ikke indeholder nogen indtastning med det valgte første bogstav, viser displayet kort "IKKE FUNDET".

Drej drejekontrollen 7 for at vælge en anden indgang. Tryk på drejeknappen 7 eller knappen = for at ringe til nummeret.

"CALLING" og det opkaldte nummer vises skiftevis på displayet.

Bemærk:

Du kan også ringe til en post i telefonbogen via hurtigopkald (se afsnittet "Hurtigkald til telefonbogsposter" i dette kapitel).

Foretag et opkald med taleopkald

Bemærk:

Denne funktion er kun tilgængelig, hvis den tilsluttede mobiltelefon understøtter taleopkald.

• Hvis der ikke er etableret en Bluetooth®-forbindelse, när talegenkendelse er aktiveret, viser displayet kort "VOICE DIALFAILED - NO BT CONNECTION".
• Hvis det talte navn ikke genkendes, eller tid for stemmegenkendelse allerede er udløbet, viser displayet kort "DIAL FAILED".
• Du kan annullere stemmegenkendelse ved at trykke på knappen <.
• Bemærk, at varigheden af stemmegenkendelse er begrænset og afhængig af den pågældende mobiltelefon.
• Du kan også aktivere stemmegenkendelse via hurtigopkald (se afsnittet "Hurtigopkald til taleopkald" i dette kapitel).

Lagring af et telefonnummer I bilens lydsystem Du kan gemme telefonnumre i billydssystemet og foretage opkald ved hjælp af kortnummeret (se følgende afsnit).

Et telefonnummer er gemt til den tilsluttede telefon og er kun tilgængelig for denne telefon. Bilens lydsystem kan lagre op til fem numre for op til fem parrede enheder.

Indtast telefonnummeret som beskrevet i afsnittet "Ringe op".
Tryk på den ønskede hukommelsesknap 1-5> i ca. 2 sekunder for at gemme kun nummeret.

- eller -

Tryk på drejeknappen 7 for ca. 2 sekunder for at indtaste et navn for posten.
Du kan nu indtaste et navn med op til 15 tegn:
Drej drejekontrollen 7 for at vælge et tegn for den pågældende position.
Tryk på drejeknappen 7 for at gå til næste position.

Bemærk:

For at vende tilbage til den forrige position i indtastningsmenuen, drej drejeknappen 7, indtil "<" er valgt, og tryk på drejeknappen 7.

Tryk på den ønskede hukommelsesknap 1-5> i ca. 2 sekunder for at gemme nummeret og navnet.

Displayet viser kort "NUMBER SAVED". Derefter vender du tilbage til menuen Bluetooth® og menupunktet "DIAL NEW NUMBER".

Bemærkninger:

• Et nummer, der tidligere er gemt på hukommelsesknappen, udskiftes.
• Hvis en telefon er opparet, slettes de numre, der er gemt for denne telefon, automatisk.

Hurtigkald til ethvert telefonnummer eller for nummeret der rings op sidst eller et gemt nummer Med hurtigopkald kan du foretage et opkald uden først at skulle vælge den tilsvarende funktion i Bluetooth® -menuen.

For at ringe til det sidst opkaldte nummer, tryk på knappen =. Displayet viser nummeret, der blev ringet til sidst.

Bemærk:

Hvis der ikke er nogen mobiltelefon i øjeblikket tilsluttet, åbnes menuen Bluetooth®.

Tryk på knappen = for at ringe til nummeret. "CALLING" og det opkaldte nummer vises skiftevis på displayet.
For at ringe til et gemt nummer, tryk på knappen
Tryk på en hukommelsesknap 1 - 5> for at ringe op til det gemte nummer.

Bemærk:

Hvis der ikke er gemt noget nummer under den valgte hukommelsesknap, viser displayet kort "NO NUMBER".

Tryk på knappen = for at ringe til nummeret. "CALLING" og det opkaldte nummer vises skiftevis på displayet.

For at ringe til et hvilket som helst nummer

Tryk på knappen =.
Tryk på drejeknappen 7 for at åbne indtastningsmenuen og indtast et nummer (indtast telefonnummeret som beskrevet i afsnittet "Foretag et opkald").
Tryk på knappen = for at ringe til nummeret.
"CALLING" og det opkaldte nummer vises skiftevis på displayet.

Denne funktion er kun tilgængelig

• Hvis telefonbogen på den tilsluttede mobiltelefon blev overført til billydssystemet (se kapitlet "Telefonbogsfunktioner").
• hvis hurtigopkald er indstillet til telefonbogsposter (se kapitlet "Yderligere funktioner i Bluetooth®-menuen") sektionen "Indstilling af knapfunktion til hurtigopkald").

For at vælge en post i telefonbogen med hurtigopkald og ringe til det,

Tryk på knappen = i ca. 2 sekunder.

Displayet viser den første telefonbogspost eller søgefunktionen til telefonbogsposter. Vælg om nødvendigt en anden post som beskrevet i afsnittet "Ringe en post i telefonbogen".

Tryk på knappen = for at ringe til nummeret. "CALLING" og det opkaldte nummer vises skiftevis på displayet.

Hurtigkald til taleopkald Bemærk:

Denne funktion er kun tilgængelig

• Hvis den tilsluttede mobiltelefon understøtter taleopkald.
• Hvis hurtigopkaldet er indstillet til taleopkald (se kapitlet "Yderligere funktioner i Bluetooth®-menuen", afsnit "Indstilling af knapfunktion til hurtigopkald").

I tilfælde af en ulykke kan det fremspringende stik i den forreste AUX-IN-stikkontakt forårsage personskader. Brugen af lige stik eller adaptere medfører øget risiko for skade.

Af denne grund anbefales det at bruge vinklede stikkontakter.

Så snart en ekstern lydkilde, som f.eks. En bærbar MP3-afspiller, er tilsluttet til den forreste AUX-IN-stikkontakt; , Kan den vælges med SRC-knappen @."AUX" vises derefter på displayet.

Gør indstillinger i menuen "VOLUME" PÅ VOLUME

Indstilling af tænd / sluk-lydstyrken. Indstillinger: ON VOLUME (Strømstyrke 1 - 50) eller SENESTE VOLUME UME (Strømstyrke: 1-50) eller SENESTE VOLUME (Volumenindstilling sidst, før du slukker for bilradio).

Fare!

Høj volumen

Strømstyrken kan være uventet høj, hvis indstillingen LAST VOLUME er valgt, og et højt lydstyrke blev indstillet sidste gang radioen blev slukket

Indstil altid enheden til et moderat lydstyrke.

Tryk på drejeknappen 7 for at åbne menuen.
Drej drejeknappen 7 for at skifte mellem menupunkterne "LAST VOLUME" og "ON VOLUME" (strømstyrke).

Ved valg af "SENESTE VOLUME":

Tryk to gange på drejeknappen 7 for at bekræfte indstillingen.

Ved valg af "ON VOLUME":

Tryk på drejeknappen 7 for at ændre indstillingen.
Drej drejeknappen 7 for at indstille lydstyrken.
Tryk på drejeknappen 7 for at bekræfte indstillingen.

TRAFIK VOL (trafikinformation volumen) (kun modtagelsesområde EUROPA)

Indstilling af minimumsvolumen for trafikmeddelelser. Indstillinger: 1 - 50.

Tryk på drejeknappen 7 for at ændre indstillingen.
Drej drejeknappen 7 for at indstille lydstyrken.
Tryk på drejeknappen 7 for at bekræfte indstillingen.

HANDSFREE VOL

Justering af minimumsvolumen for telefonopkald. Indstillinger: 1 - 50.

Tryk på drejeknappen 7 for at ændre indstillingen.
Drej drejeknappen 7 for at indstille lydstyrken.
Tryk på drejeknappen 7 for at bekræfte indstillingen.

Bemærk:

Under telefonsamtalen kan du ændre lydstyrken direkte ved hjælp af lydstyrken 4.

BEEP [knap bip)

Skifter bekræftelsessignalet til eller fra. Indstillinger: ON, OFF

Bemærk:

Ved opbevaring af radiostationer lyder et bekræftelsespip, selvom OFF-indstillingen er valgt.

Tryk på drejeknappen 7 for at ændre indstillingen.
Drej drejekontrollen 7 for at skifte mellem indstillingerne.
Tryk på drejeknappen 7 for at bekræfte indstillingen.

Brugbar information

Garanti

Garantibetingelserne kan hentes fra www.blaupunkt.com.

Service

Hvis du nogensinde har brug for at bruge en reparationstjeneste, finder du oplysninger om servicepartnere i dit land under www.blaupunkt.com

For yderligere oplysnniger om enhedens funktion se brugsanvisning på hjemmesiden www.blaupunkt.com.

Tekniske data

Spændingsforsyning

Driftsspænding: 10,5 - 14,4 V

Nuværende forbrug

I drift: <10 A 10 sek. Efter frakobling: <3.5mA

forstærker

Udgangseffekt: 4 x 24 watt sinus ved

14,4 Vat 4 ohm.

4 x 50 watt maks. strøm

Tuner

Bølgeområdei Europa / Asien / Thailand:

FM: 87,5 - 108 MHz

AM (MW): 531 - 1 602 kHz

LW (kun Europa): 153 - 279 kHz

Bølgeområde I Nordamerika:

FM: 87,7 - 107,9 MHz

DK Installationsvejledning

Sikkerhedsinstruktioner

Vær opmærksom på følgende sikkerhedsanvisninger ved udførelse af installationsarbejde og tilslutning:

• Afbryd batteriets negative klemme! Vær så opmærksom på bilfabrikantens sikkerhedsanvisninger.
• Sørg for, at du ikke beskadiger køretøjets komponenter, när du borer huller.
• Tværsnittene af de positive og negative kabler må ikke være mindre end 1,5 mm2.
• Tilslut ikke bilens stikkontakter til radioen! Du kan få det adapterkabel, der kræves til din køretøjstype, fra enhver BLAUPUNKT forhandler.
• Afhængigt af modellen kan dit køretøj afvige fra beskrivelsen her. Vi påtager os intet ansvar for skader på grund af ukorrekt installation eller tilslutning eller for eventuelle følgeskader.

Hvis oplysningerne her ikke passer til dine specifikke installationskrav, bedes du kontakte din Blaupunkt-forhandler, din bilproducent eller vores telefonlinje.

Når du installerer en forstærker, skal du først tilslutte jordens jordforbindelser, før du tilslutter stikene til udgangsstikkene.

Jordforbindelse af eksterne enheder må ikke forbindes med jordens bilsystem (hus).

A		B
1	NC	1	Højttaler ud RR+
2	Telefondæmpning	2	Højttaler ud RR-
3	NC	3	Højttaler ud RF+
4	Permanent + 12V	4	Højttaler ud RF-
5	Auto antenne *	5	Højttaler ud LF+
6	Belysning	6	Højttaler ud LF-
7	Kl.15 / Tænding	7	Højttaler ud LR+
8	Jord	8	Højttaler ud LR-

*

Tilsluttet strømforsyning +12 V / max. 150 mA

Understøttede iPod / iPhone enheder

Vores produkt kan understøtte nedenstående iPod / iPhone generationer;

• iPhone 7 Plus
• iPhone 7
• iPhone 6S Plus
• iPhone 6S
• iPod touch (5. generation)
• iPhone 6 Plus
• iPhone 6
• iPhone 5s
• iPhone 5c
• iPhone 5

"Made for iPod" og "Made for iPhone" betyder, at et elektronisk tilbehør er designet specifikt til henholdsvis henholdsvis iPod og iPhone og er certificeret af udvikleren for at opfylde Apples ydeevne.

Apple er ikke ansvarlig for driften af denne enhed eller dens overholdelse af sikkerheds- og reguleringsstandarder.

Bemærk, at brugen af dette tilbehør med iPod, iPhone kan påvirke den trådløse ydeevne. iPhone, iPod er varemærker tilhørende Apple Inc., registreret i USA og andre lande.

Dette produkt er beskyttet af visse intellektuelle ejendomsrettigheder til Microsoft. Brug eller distribution af sådan teknologi uden for dette produkt er forbudt uden en licens fra Microsoft.

Bluetooth® ordmærket og logoer er registrerede varemærker ejet af Bluetooth SIG, Inc.

Android er et varemærke tilhørende Google Inc.

Passer til nedenstående modeller:

Information:

Bemærk, at dette er en generel vejledning til forskellige modeller, og at der kan være nogle driftsforskelle, især i de grafiske repræsentationer eller eksisterende funktioner (f.eks. Cd-drev, DAB og / eller BT) fra model til model.

• London 470 DAB BT 2001017123460
• Bamberg 470 DAB BT 2001017123461
• Stockholm 370 DABBT 2001017123462
• Frankfurt 370 DAB BT 2001017123463
• Barcelona 270 BT 2001017123464
• Kiel 270 BT 2001017123465
• Skagen 370 DABBT 2001017123470
• Nurnberg 370 DAB BT 2001017123471
• Dubai 324 DABBT 2001017123489
• Dakar 224 BT 2001017123490
• Doha 112BT 2001017123491

356218 4 MENU DIS SRC BLUETOOTH RADIO BLAUPUNKT 1 2 3 4 5 × 15 7 9 1213161714 1110

Bilens lydsystem slukker automatisk efter ca. 10 sekunder, hvis kontrolpanelet er fjernet.
