BRUKSANVISNING Barcelona 270 BT BLAUPUNKT

SV Kortfattad bruks- och monteringsanvisning Med förbehåll för uppdateringar och tekniska ändringar

3 On/Off -knappen Kort trykk: Slå på bilradiosystemet I drift: Slå av lyden i bilradiosystemet (Mute) Langt trykk: Slå av bilradiosystemet

4 Volumbryter

5 CD-stasjon

6 Skjerm

7 Dreiebryter I menyen: Skifte menynivå, velge menypunkt, endre innstilling Radio-modus: Innstille frekvens, starte kanal /PTY søk CD/MP3/WMA/iPod-modus: Velge spor, spole frem/tilbake Browse-modus i MP3/WMA/iPod-modus: ID3-kategori (kun iPod), velge mappe og spor

8 △ -knapp (Eject) Skyve ut CD

9 Mikrofon

10 USB-port på fronten

18 SD-kort inngang Tilgjengelig kun när betjeningspanelet er tatt av

I drift: Slå av lyden i bilradiosystemet (Mute)

Langt trykk: Slå av bilradiosystemet

3 Volumbryter

4 CD-stasjon

5 Skjerm

6 Dreiebryter

I menyen: Skifte menynivå, velge menypunkt, endre innstilling

Igangsetting av produktet

Advarsel!

Transportsikringsskruer

Pass på at transportsikringsskruene er fjernet før du tar bilradiosystemet i bruk (se kapittel "Monteringsanvisning").

Sette på / ta av betjeningspanelet

Skade på betjeningspanelet

Slå på/av med tenningen

Slå av lyden i bilradiosystemet (Mute)

Frekvensområder i Europa/Asia/Thailand:

FM: 87,5 - 108 MHz

Frekvensområder i USA:

FM: 87,7 - 107.9 MHz

Utförlig information om enhetens funktioner anges i bruksanvisningen som finns tillgänglig på www.blaupunkt.com

Műszaki adatok

Feszültségellátás

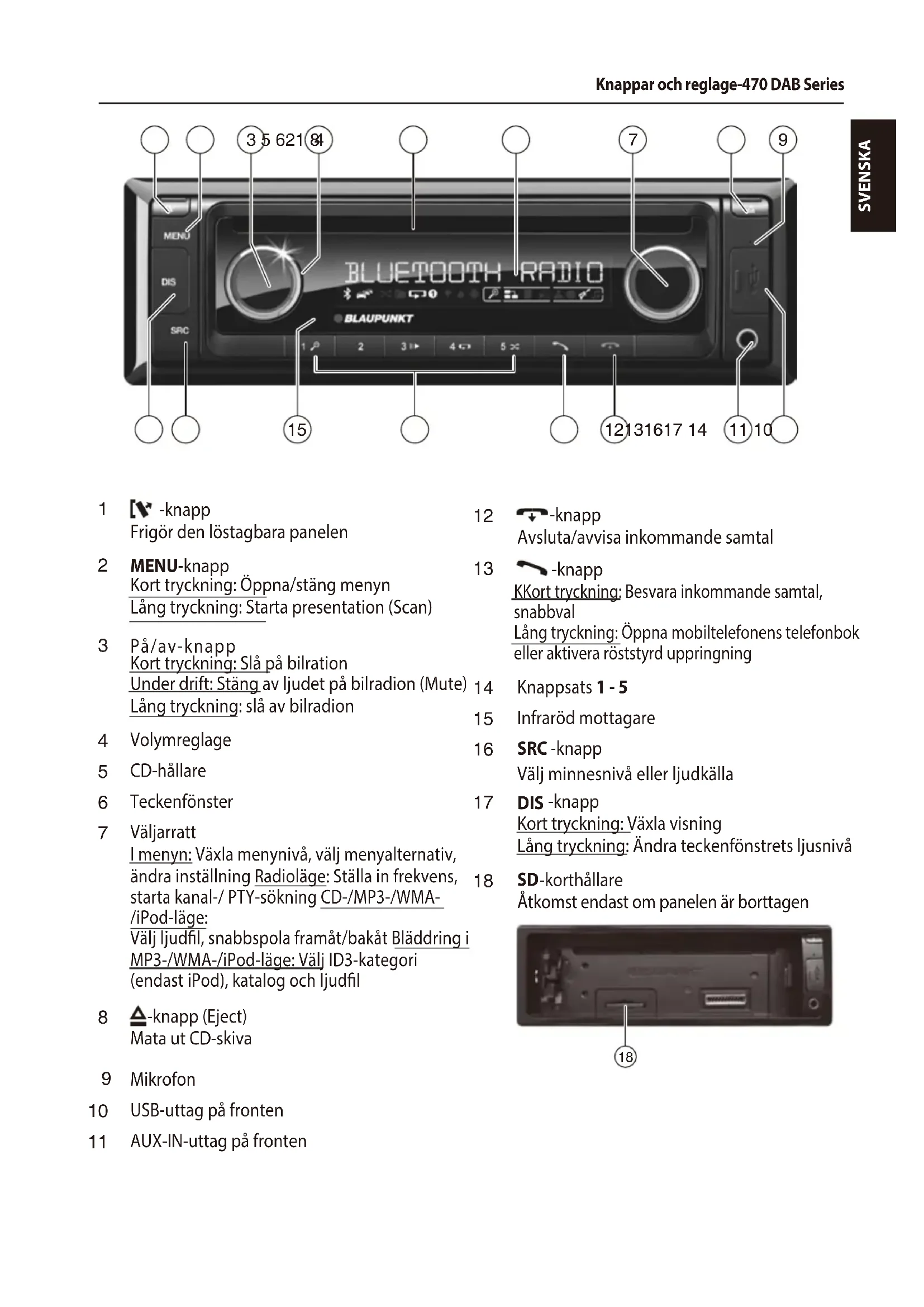

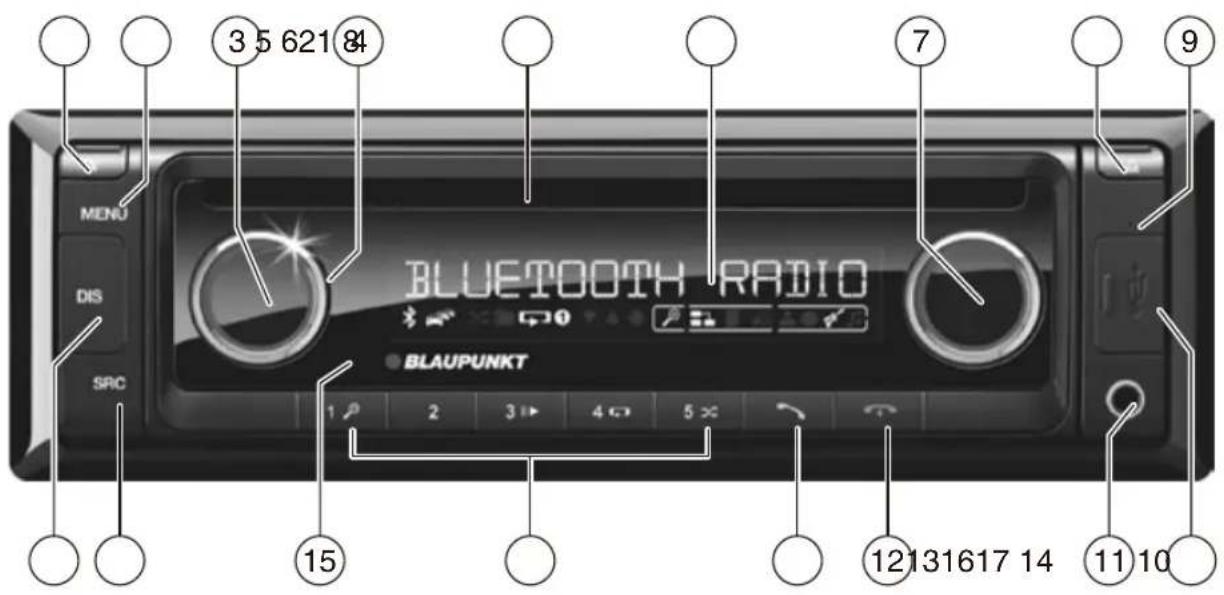

Frigör den löstagbara panelen

2 MENU-knapp

Kort tryckning: Öppna/stäng menyn

Lång tryckning: Starta presentation (Scan)

3 På/av-knapp

Kort tryckning: Slå på bilration

Under drift: Stäng av ljudet på bilradion (Mute) 14

Lång tryckning: slå av bilradion

4 Volymreglage

5 CD-hållare

6 Teckenfönster

7 Väljarratt

I menyn: Växla menynivå, välj menyalternativ,

ändra inställning Radioläge: Ställa in frekvens,

starta kanal-/ PTY-sökning CD-/MP3-/WMA-/iPod-läge:

Välj ljudfil, snabbspola framåt/bakåt Bläddring i

MP3-/WMA-/iPod-läge: Välj ID3-kategori

(endast iPod), katalog och ljudfil

8 △-knapp (Eject)

Mata ut CD-skiva

9 Mikrofon

10 USB-uttag på fronten

11 AUX-IN-uttag på fronten

12 -knapp

KKort tryckning: Besvara inkommande samtal, snabbval

Lång tryckning: Öppna mobiltelefonens telefonbok

eller aktivera röststyrd uppringning

Knappsats 1 - 5

Infraröd mottagare

16 SRC -knapp

Välj minnesnivå eller ljudkälla

17 DIS -knapp

Kort tryckning: Växla visning

Lång tryckning: Ändra teckenfönstrets ljusnivå

18 SD-korthållare

Åtkomst endast om panelen är borttagen

Frigör den löstagbara panelen

2 MENU-knapp

Kort tryckning: Öppna/stäng menyn

Lång tryckning: Starta presentation (Scan)

3 F-knapp

Kort tryckning: Slå på bilradion

Under drift: Stäng av ljudet på bilradion (Mute)

Lång tryckning: Slå av bilradion

4 Volymreglage

5 CD-hållare *) endast i modeller med CD- spelare

6 Teckenfönster

7 Väljarratt

I menyn: Växla menynivå, välj menyalternativ, ändra inställning Radioläge: Ställa in frekvens, starta kanal-/ PTY-sökning CD-/MP3-/WMA-/iPod-läge:

Välj ljudfil, snabbspola framåt/bakåt Bläddring i MP3-/WMA-/iPod-läge: Välj ID3-kategori (endast iPod), katalog och ljudfil

8 △-knapp (Eject)

Mata ut CD-skiva *) endast i modeller med CD- spelare

9 Mikrofon

10 USB-uttag på fronten

11 AUX-IN-uttag på fronten

12 -knapp

Kort tryckning: Besvara inkommande samtal, snabbval Lång tryckning: Öppna mobiltelefonens telefonbok eller aktivera röststyrd uppringning

Knappsats 1 - 5

Infraröd mottagare

16 SRC -knapp

Välj minnesnivå eller ljudkälla

17 DIS-knapp

Kort tryckning: Växla visning

Lång tryckning: Ändra teckenfönstrets ljusnivå

18 SD -korthållare

Åtkomst endast om panelen är borttagen

1 MENU -knapp Kort tryckning: Öppna/stäng menyn Lång tryckning: Starta presentation (Scan)

2 F -knapp Kort tryckning: Slå på bilradion Under drift: Stäng av ljudet på bilradion (Mute) Lång tryckning: Slå av bilradion

3 Volymreglage

4 CD-hållare

5 Teckenfönster

6 Väljarratt I menyn: Växla menynivå, välj menyalternativ, ändra inställning Radioläge: Ställa in frekvens, starta kanal-/ PTY-sökning CD-/MP3-/WMA-/iPod-läge: Välj ljudfil, snabbspola framåt/bakåt Bläddring i MP3-/WMA-/iPod-läge: Välj ID3-kategori (endast iPod), katalog och ljudfil

7 △-knapp (Eject) Mata ut CD-skiva

8 USB-uttag på fronten 9 AUX-IN-uttag på fronten

10 Mikrofon

12 -knapp Kort tryckning: Besvara inkommande samtal, snabbval Lång tryckning: Öppna mobiltelefonens telefonbok eller aktivera röststyrd uppringning

13 Knappsats 1 - 5

14 Infraröd mottagare

15 SRC -knapp Välj minnesnivå eller ljudkälla

16 DIS -knapp Kort tryckning: Växla visning Lång tryckning: Ändra teckenfönstrets Ijusnivå

Bilradion har tillverkats enligt den senaste tekniken och enligt gällande säkerhetstekniska regler. Trots det kan faror uppstå om du inte tar hänsyn till säkerhetsanvisningarna i denna bruksanvisning. I bruksanvisningen hittar du viktig information om hur du enkelt och säkert monterar och använder bilradion.

• Läs noga igenom hela denna anvisning innan du använder bilradion.
• Förvara bruksanvisningen på en plats där den alltid är tillgänglig för alla användare.
• Lämna aldrig bilradion till någon utan att även bifoga bruksanvisningen.

Följ också bruksanvisningarna tillhörande andra enheter som du använder tillsammans med bilradion.

Symboler som används

I denna bruksanvisning används följande symboler:

FARA!

Varnar för skador

WARNING

Varnar för skador på CD-läsaren

OBSERVERA!

Varnar för hög volym

CE-märkningen visar att EU: s riktlinjer följs.

Kännetecknar en åtgård

• Kännetecknar en uppräkning

Trafiksäkerhet

Observera följande anvisningar om trafiksäkerheten:

• Använd enheten så att du alltid kan styra fordonet på ett säkert sätt. Om du är tveksam stanna på en lämplig plats och använd enheten när bilen står stilla.

- Du får endast ta bort eller sätta fast panelen när fordonet står stilla.

- Lyssna alltid med måttlig ljudvolym för att skydda din hörsel och för att kunna höra akustiska varningssignaler (t.ex. polissirener). Vid ljudavstängningspauser (t.ex. vid byte av ljudkälla) är förändringen av volymen inte hörbar. Höj inte volymen under dessa ljudavstängningsperioder.

Allmänna säkerhetsanvisningar

Följ nedanstående anvisningar för att skydda dig själv mot skador:

- Enheten får inte ändras eller öppnas.

Enheten innehåller en klass 1-laser som kan skada dina ögon.

- Öka inte volymen under ljudavstängningspa -use, t.ex. vid byte av ljudkälla. Förändringen av volymen är inte hörbar under ljudavstängningspauser.

Avsedd användning

Denna bilradio är avsedd för att monteras och användas i en bil med 12 V nätspänning och måste monteras in i en DIN-hållare. Observera effektgränserna som anges i tekniska data. Reparationer och vid behov även monteringen bör utföras av en fackman. ljudavstängningsperioder.

Du kan installera bilradion själv, men endast om du har erfarenhet med att att montera bilradioapparater och är väl förtrogen med fordonets elektriska system. Observera då monteringsanvisningen i slutet av denna bruksanvisning.

Konformitetsdeklaration

Härmed försäkrar Blaupunkt Competence Center Car Multimedia- Evo Sales GmbH att enheterna är utformade i överensstämmelse med grundläggande krav och övriga relevanta föreskrifter i direktivet 2014/53/EU. Konformitetsdeklarationen hittar du på Internet på webbsidan www.blaupunkt.com.

Rengöringsanvisningar

Lösnings-, rengörings- och skurmedel liksom vinylglans och plastrengöringsmedel kan innehålla medel som skadar bilradions yta.

• Använd endast en torr eller lätt fuktad trasa för att rengöra bilradion.
• Rengör vid behov panelens kontakter med en mjuk trasa som fuktats med rengöringsalkohol.

Anvisningar om avfallshantering

Kasta inte din gamla bilradio i hushållssoporna! Lämna produkten till ett återvinnings- eller insamlingsställe.

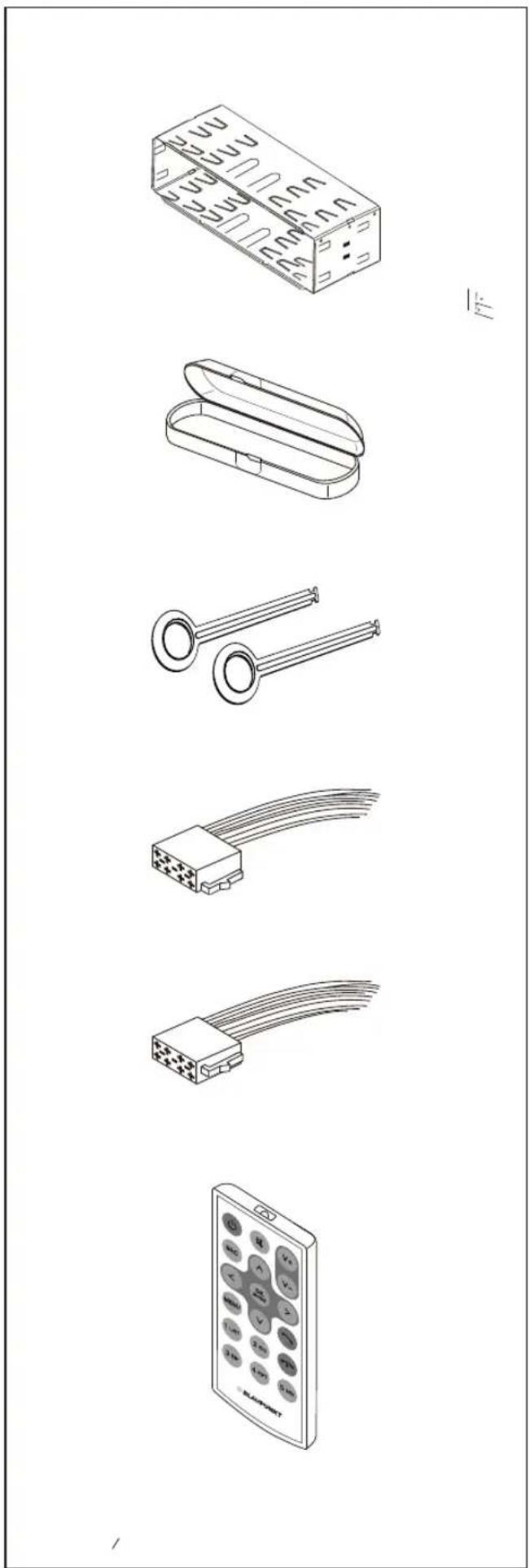

Levererade komponenter

Följande komponenter ingår vid leverans:

1 Bilradio
1 bruks-/monteringsanvisning
1 panelfodral
1 hållare
1antennanslutningsadapter
2demonteringsverktyg
1 distansskruv
1 Handhållen fjärrkontrol (inkl. batteri)
1 anslutningsledning grupp A
1 anslutningsledning grupp B

Specialtillbehör (ingår ej i leveransen)

Använd endast specialtillbehör godkända av Blaupunkt. Informera dig hos din Blaupunktåterförsäljare eller på Internet på webbplatsenwww.blaupunkt.com.

Idrifttagning

Varning!

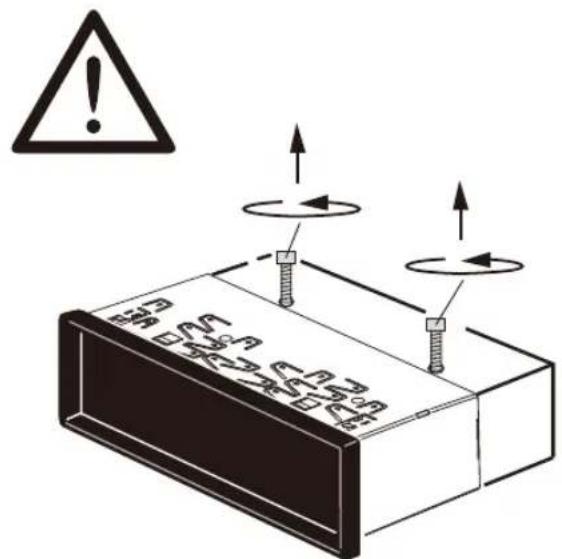

Transportsäkringsskruvar

Försäkra dig om att säkringsskruvarna för transporten tagits bort innan bilradion tas i bruk (se kapitlet "Monteringsanvisningar").

Insättning/losstagning av panelen

Bilradions kontrollpanel löstagbar (Release-Panel), vilket utgör ett stöldskydd. Vid leverans befinner sig frontpanelen i medföljande fodral. För att ta radion i drift efter monteringen måste du börja med att sätta fast kontrollpanelen (se avsnittet "Insättning/losstagning av panelen" i det här kapitlet). Ta med dig panelen varje gång du lämnar fordonet. Utan panelen är bilradion värdelös för en tjuv.

Varning!

Risk för skador på frontpanelen

Frontpanelen får aldrig tappas. Vid transport måste frontpanelen skyddas mot stötar och kontakterna får inte bli smutsiga. Utsätt aldrig panelen för direkt solljus eller andra värmekällor. Undvik att panelens elektriska kontakter kommer i direkt beröring med huden.

Sätt in frontpanelen

Skjut in panelens högra kant i hållaren.

Tryck in panelen försiktigt i den vänstra hållaren tills den snäpper fast.

Ta bort frontpanelen

Tryck på knappen [1 för att lossa panelen. Vänster del av panelen lossas från enheten och hindras från att falla ut tack vare hållaren.
För panelen något åt vänster tills den lossnar från den högra hållaren.
Ta försiktigt loss panelen från den vänstra hållaren.

Observera:

Bilradion stängs av automatiskt efter 10 sekunder så snart panelen tagits av.

På-/avslagning

På-/avslagning med på-/av-knapp

Tryck in på-/av-knappen 3 för att koppla till enheten.
Då slås bilradion på.

För att slå av enheten håller du på-/av-knappen 3 intryckt i över två sekunder.

Då slås bilradion av.

Observera:

Om du slår på bilradion när tändningen är frånslagen, slås den av automatiskt efter en timme för att skona bilbatteriet.

På-/avslagning via fordonständningen

Om bilradion är korrekt kopplad till fordonets tändning på det sätt som visas i monteringsanvisningen, och om den inte har slagits av med på-/av-knappen 3 slås den på resp. av samtidigt med tändningen.

Volym

Volyminställning

Volymen kan ställas in på en skala mellan 0 (avslagen) och 50 (max).

Vrid volymreglaget 4 för att ändra volymen.

Observera:

Om en telefon är ansluten till bilradion enligt beskrivningen i monteringsanvisningarna stängs ljudet i bilradion av vid ett telefonsamtal. Teckenfönstret visar "TELEPHONE" (telefon) under ljudavstängningen.

Tryck kort in på-/av-knappen 3 för att dämpa ljudet
på bilradion eller för att återaktivera föregående volym igen.
När ljudet är avstängt står det "MUTE" i teckenfönstret.

DAB-läge

Med DAB får du radiosändningar i digital ljudkvalitet.

Till skillnad från vanliga radiosändningar har man i DAB alltid flera kanaler (tjänster) på samma frekvens. Dessa kanaler grupperas i en så kallad ensemble. I vissa fall kan samma kanal tas emot i olika ensembler.

Observera:

DU behöver en speciell DAB-antenn för att kunna ta emot DAB-signaler. Detta kan vara en separat DAB tak-/fönsterantenn eller en DAB-/AM-/FM-kombinationsantenn.

Växla till DAB resp. välj DAB-minnesnivå

Tryck på knappen SRC flera gånger tills du när den önskade DAB-minnesnivå:
DAB1→DAB2→DAB3
När DAB-läget är på visar teckenfönstret symbolen DAB

Observera:

• Upp till 5 kanaler kan lagras på varje DAB-minnesnivå.
• DAB-minnesnivåer kan aktiveras eller avaktiveras via användarmenyn (se kapitel "Användarinställn -ingar", avsnitt "Utför inställningar i "DAB TUNER" -menyn", menyalternativet "PRESETS" (förinställn -ingar)). Deaktiverade DAB-minnesbanor hoppas över när du väljer bland källorna med hjälp av SRC -knappen..

Inställning av ensembler/kanaler

Kanaler som sänds över samma frekvens i DAB utgör alltid ett block som kallas "ensemble".

Välj ensemble

DU kan direkt välja ensembler som du har redan tagit emot (för att detta ska fungera måste ensemblen vara mottagbar).

Tryck kort in √/∧ knappen 7 för att byta till föregående/nästa ensemble.

Den första tillgängliga kanalen i ensemblen spelas upp

Observera:

Med aktiverad PTY-funktion väljs nästa kanal som tillhör den aktuellt valda programtypen (se sektionen "DAB-PTY" i detta kapitel).

Sök efter ensembler

Du kan söka nya ensembler med hjälp av sökinställning.

Håll V/Λ knappen 7 påtryckt i ugf 2 seku -nder för att starta sökning efter ensembler.

Sökningen upphör så snart en ensemble har tagits emot. Den första tillgängliga kanalen i ensemblen spelas upp.

Välj kanal

När du har ställt in en ensemble kan du välja en kanal ur denna ensemble.

Tryck kort på </> knappen 7 för att byta till föregående/nästa kanal.

Så snart en kanal med den önskade programtypen har hittats ställs den in.Radioläge

RDS

I mottagningsregionen "EUROPE" (Europa) skickar flera FM-stationer förutom sitt program ut en RDS-signal (Radio Data System), vilket möjliggör följande extrafunktioner:

• Stationens namn visas i teckenfönstret.
• Bilradion identifierar trafikmeddelanden och nyhetssändningar som kan automatiskt släppas igenom i andra driftlägen (t.ex. i CD-läge).
• Alternativ frekvens: när RDS är påslagen, kopplar bilradion automatiskt om till den bästa tillgängliga frekvensen för den inställda stationen.
• Regional: En del sändare delar tidvis upp sina program i regionalprogram med olika innehåll. Vid aktiverad REGIONAL-funktion växlar bilradion endast till de alternativa frekvenser som sänder samma regionalprogram.

Funktionerna RDS och REGIONAL slås på och av i användarmenyn (se kapitlet "Användarinställning -ar", avsnittet "Utför inställningar i menyn "TUNER", menyalternativen "RDS AF" och

Observera:

Om du ställer in en annan mottagningsregion än "EUROPE" (Europa) slås RDS av automatiskt

Stationens namn visas i teckenfönstret. Om du vill använda radiostationer med RDS-funktioner i din region ställ in RDS i användarmenyn.

Inställning av kanaler

Det finns olika möjligheter att ställa in en station:

Starta stationssökning

Vrid väljarratten 7 ett hack till vänster eller höger för att starta stationssökning.

I teckenfönstret visas kort "SEARCH AUTO" (Automatisk sökning). Radion ställer in den närmaste kanalen inom mottagningsområdet.

Observera:

- För mottagningsregion "EUROPE" (Europa): I FM-våglängdsområdet ställs enbart trafikradiokanaler in om företräde för trafikradio är aktiverat.

- Du kan ställa in sökningens känslighet (se kapitlet "Användarinställningar", avsnittet "Utför inställningar i menyn "TUNER", menyalternativet "SENSITIVITY" (Känslighet)).

Ställa in stationer manuellt

Tryck på väljarratten 7 en gång för att aktivera manuell stationsinställning.

Teckenfönstret visar kort "SEARCH MANUAL" (Manuell sökning).

Vrid väljarratten 7 för att stegvis ändra frekvensen.

Observera:

Den manuella stationsinställningen stängs automatiskt ca. 15 sekunder efter den senaste frekvensändringen, och stationssökningen startas genom att vrida på väljarratten 7.

Spara station eller kalla fram en sparad station

Välj önskad minnesnivå. Vid behov ställ in önskad station.
Tryck på stationsknappen 1 - 5> i ca. 2 sekunder för att spara den aktuella stationen på knappen.
Tryck på stationsknappen 1 - 5 > för att kalla fram den sparade stationen.

Byt till CD-/MP3-/WMA-/iPod-läge

Tryck på knappen SRC @ flera gångertills den önskade ljudkällan visas:

• "CD": Isatt CD-skiva.
  • "SD(HC)": Isatt minneskort
• "USB FRONT" eller "USB REAR":
• USB-databärare ansluten på fram- eller på baksidan.
• "IPOD FRONT / IPHONE FRONT" eller "IPODREAR / IPHONE REAR": Ansluten iPod /iPhone på fram- eller på baksidan
  • "AUX": Ansluten extern ljudkälla.

Observera:

• En ljudkälla kan bara väljas om en motsvarande CD-skiva har lagts in eller om en lämplig enhet är ansluten.
• Om bilradion först måste läsa in datainformationen i en ansluten enhet eller ett datamedium före uppspelning visar teckenfönstret "READING" (Inläsning). Tiden för inläsningen beror på mängden data och enhetens eller datamediets utformning. Om det finns något fel på enheten eller datamediet eller om de

överförda data inte kan spelas upp visar teckenfönstret ett meddelande om detta (t.ex. "CD ERROR" (CD-fel)).

Lägg in/mata ut en CD-skiva

Lägg i en CD-skiva

Risk för allvarlig skada på CD-läsaren!

CD-skivor med kontur (shape CD) och CD-skivor som är 8 cm i diameter (mini CD) får inte användas.

Vi frånsäger oss allt ansvar för skador på CD-läsaren som uppkommer genom inmatning av olämpliga skivor.

Observera:

Den automatiska inmatningen av CD-skivan får inte hindras eller påskyndas.

Skjut in CD-skivan med den tryckta sidan uppåt i CD-hållaren 5 tills du känner ett lätt motständ.

CD-skivan dras automatiskt in i läsaren och dess data läses igenom. Därefter börjar uppspelningen i CD- eller MP3-läge.

Observera:

Om den inmatade CD-skivan inte kan spelas upp visar teckenfönstret kort "CD ERROR" (CD-fel) och CD:n matas ut automatiskt efter ugf två sekunder.

Mata ut CD-skiva

Observera:

Den automatiska utmatningen av CD-skivan får inte hindras eller påskyndas.

Tryck på ▲ knappen 8 för att mata ut en CD-skiva.

Observera:

• En CD-skiva som matats ut och inte avlägsnats laddas automatiskt in igen efter ca 10 sekunder.
• Det går även att mata ut CD-skivor när bilradion är avslagen eller när en annan ljudkälla är aktiverad.

Bluetooth® -meny

I Bluetooth®-menyn finns alla funktioner för hopkoppling, anslutning och administration av Bluetooth®-enheter.

Öppna Bluetooth®-meny

Tryck kort på knappen MENU 2 för att öppna användarmenyn.
Vrid på väljarratten 7 tills menyalternativet "BLUETOOTH" visas.
Tryck på väljarratten 7 för att öppna Bluetooth®-menyn.
Vrid på väljarratten 7 tills det önskade menyalternativet väljs.
Utför inställningen (se de följande avsnitten).
Tryck kort på knappen MENU 2 för att stänga användarmenyn.

Observera:

• Bluetooth®-menyn stängs automatiskt ca 30 sekunder efter den sista knapptryckningen och teckenfönstret återvänder till den aktuella ljudkällan.
  För att gå tillbaka till de olika överordnade menynivåerna i menyn vrid på väljarratten 7 tills visningsalternativet "<<" visas och tryck på väljarratten 7.
• Om en Bluetooth®-aktivitet är igång (t.ex. återställning av anslutningen till den senast anslutna enheten), är funktionerna i Bluetooth®-menyn spärrade. Om du försöker öppna Bluetooth®-menyn under denna tid visar teckenfönstret "LINK BUSY" (Anslutning upptagen). För att avbryta Bluetooth®-aktiviteten och öppna Bluetooth®-menyn trycker du på knappen <.

Inkoppling och anslutning av en enhet Observera:

DU kan ansluta upp till 5 Bluetooth®-enheter till den här bilradion. Innan du kan koppla in en sjätte enhet måste du först koppla från en av de fem redan inkopplade enheterna (se kapitlet "Fler funktioner i Bluetooth®-menyn", avsnittet "Hantera inkopplade enheter").

Om du försöker att koppla in en sjätte Bluetooth®-enhet visas "PHONE LIST FULL - PLEASE DELETE ENTRIES FROM LIST"

(Telefonlista full – radera inmatningar från listan).

Koppla in och anslut en mobiltelefon

Observera:

Om en annan mobiltelefon redan är ansluten till kopplas denna anslutning automatiskt från om du kopplar in och ansluter en ny mobiltelefon.

Välj menyalternativet "PAIRING" (Koppla in) i Bluetooth®-menyn.
Tryck på väljarratten 7 för att öppna menyn. Menyalternativet "MOBILE PHONE" väljs.
Tryck på väljarratten 7 för att registrera en mobiltelefon.

Teckenfönstret visar omväxlande "ENTER PIN" (Ange PIN) och sparad PIN (standardinställning: "1234"). Dessutom blinkar Bluetooth*-symbolen *. Bilradion kan nu kännas igen av en Bluetooth*-mobiltelefon under ca. två minuter och anslutas.

Sök bilradion från din mobiltelefon (Bluetooth*-namn: "BP 440 BT") och upprätta förbindelsen. Om det behövs mata in den PIN-kod som visas av bilradion. Teckenfönstret kan visa "PAIRED" (Inkopplad) och därefter "CONNECTED" (Ansluten) så snart bilradion och mobiltelefonen har framgångsrikt kopplats ihop.

Observera:

Om ingen anslutning kan upprättas visar teckenfönstret kort "CONNECT FAILED" (Anslutning misslyckad).

Inkoppling och anslutning av en Bluetooth®-medieströmningsenhet

Observera:

Om en annan medieströmningsenhet redan är ansluten kopplas denna anslutning automatiskt från om du kopplar in och ansluter en ny strömningsenhet.

Välj menyalternativet "PAIRING" (Koppla in) i Bluetooth*-menyn.

Tryck på väljarratten 7 för att öppna menyn. Menyalternativet "MOBILE PHONE" (Mobiltelefon) väljs
Vrid väljarratten 7 för att välja menyalter -nativet "STREAMING" (Medieströmning).
Tryck på väljarratten 7 för att registrera en medieströmningsenhet.

Teckenfönstret visar den för närvarande sparade PIN-koden (standardinställning: "1234"). Vid behov ange PIN-koden för medieströmningse -nheten.

Vrid på väljarratten 7 för att välja en siffra för varje teckenplats.
Tryck på väljarratten 7 för att gå till nästa teckenplats.

Observera:

Vissa medieströmningsenheter kräver inte att man matar in deras PIN-kod i bilradion. För vissa medieströmningsenheter måste du i stället ange bilradions PIN-kod. I sådana fall ska man flera gånger trycka på väljarratten 7 tills den sista teckenplatsen passerats och på så sätt bekräfta PIN-koden. Denna PIN-kod ska sedan matas in i medieströmningsenheten.

Teckenfönstret visar omväxlande "ENTER PIN" (Ange PIN) och sparad PIN (standardinställning: "1234"). Dessutom blinkar Bluetooth®-symbolen#. Bilradion kan nu kännas igen av medieströmningsenheten under ca. två minuter och anslutas.

Sök bilradion från din edieströmningsenhet (Bluetooth®-namn: "BP 440 BT") och pprätta förbindelsen. Mata i förekommande fall in den PIN-kod som visas av bilradion.

Teckenfönstret visar "PAIRED" (Inkopplad) och därefter "CONNECTED" (Ansluten), så snart bilradion och medieströmningsenheten är hopkopplade och anslutna.

Observera:

• Om ingen anslutning kan upprättas visar teckenfönstret kort "CONNECT FAILED" (Anslutning misslyckad).
• Om en Bluetooth®-enhet är ansluten till bilradion visar teckenfönstret Bluetooth®-symbolen *.

- Efter påslagning försöker bilradion automatiskt att återupprätta förbindelsen med den senast anslutna enheten. Om anslutningsförsöket misslyckas visar teckenfönstret kort "NO DEVICE" (Ingen enhet). Om det behövs försök att återupprätta förbindelsen från Bluetooth®-enheten.

Telefonfunktioner

Vid ett inkommande samtal visar teckenfönstret omväxlande "INCOMING CALL" (Inkommande samtal) och det nummer som ringer. Den aktuella ljudkällan stängs av och en ringsignal hörs i bilradions högtalare.

Observera:

Om uppringarens nummer inte överförs visar teckenfönstret "PRIVATE NUMBER" (Okänt nummer) istället för telefonnumret. Om uppringarens nummer är sparat tillsammans med ett namn, visas både namnet och numret (se avsnittet "Spara telefonnummer i bilradion" i det här kapitlet).

Tryck på knappen = för att besvara det inkommande samtalet. Teckenfönstret visar "CALL" (Samtal) och den löpande samtalstiden.
Tryck på knappen < avvisa det inkommande samtalet eller avsluta ett pågående samtal.

Teckenfönstret visar "CALL END" (Samtal avslutat).

Observera:

• Under samtalet kan du justera volymen med volymreglaget 4 eller stänga av mikrofonen och högtalarna genom att kort trycka på på-/av-knappen 3.
• Du kan förinställa minimivolymen för samtalsåtergivningen i användarmenyn (se kapitlet "Användarinställningar", avsnittet "Utför inställningar i menyn "VOLUME" (Volym)", menypunkten "HANDSFREE VOL" (Handsfree-volym)

• Med hjälp av knappen = kan samtalsåtergivningen mellan bilradions högtalare och mobiltelefonen kopplas fram och tillbaka.

• Om det inkommer ytterligare ett samtal under ett pågående samtal kan det nyinkommande samtalet inte tas emot via bilradion.

• När bilradion är avstängd medan bilens tändning är på slås den automatiskt på vid inkommande samtal. På så sätt kan du föra samtalet via handsfree-anordningen.

Efter att samtalet har avslutats slås bilradion av igen.

Ring upp ett samtal

Välj menyalternativet "DIAL NEWNUMBER" ((Ring upp nytt nummer) i Bluetooth®-menyn.
Tryck på väljarratten 7 för att öppna inmatningsmenyn.

Nu kan du ange ett telefonnummer på upp till 20 siffror

Vrid på väljarratten 7 för att välja en siffra för varje teckenplats.
Tryck på väljarratten 7 för att gå till nästa teckenplats.

Observera:

För att gå tillbaka till föregående teckenplats i inmatningsmenyn vrid på väljarratten 7 tills alternativet "<" visas och tryck på väljarratten 7.

Tryck på knappen = för att ringa upp det angivna numret.

Teckenfönstret visar då omväxlande "CALLING" (Uppringning) och det valda numret.

Så snart din samtalspartner besvarar samtalet visar teckenfönstret "CALL" (Samtal) och den löpande samtalstiden.

När samtalet avslutas visar teckenfönstret kort "CALL END" (Samtal avslutat).

Ring upp ett nummer ur telefonboken Observera:

Denna funktion är endast tillgänglig om den anslutna mobiltelefonens telefonbok har förts över till bilradion (se kapitlet "Telefonbokens funktioner").

Välj menyalternativet "PHONEBOOK" (Telefonbok) i Bluetooth®-menyn.
Tryck på väljarratten 7 för att öppna telefonboken.

Observera:

Om telefonboken ännu inte har överförts visar teckenfönstret kort "PHONEBOOK NOT AVAILABLE" (Telefonbok ej tillgänglig).

- eller -

Välj menyalternativet "PB SEARCH" (Telefonboksök) i Bluetooth®-menyn.
Tryck på väljarratten 7 för att öppna inmatningsmenyn.
Vrid på väljarratten 7 för att välja den första bokstaven hos den eftersökta telefonbokposten.
Tryck på väljarratten 7 för att bekräfta valet. Teckenfönstret visar den första telefonboksposten som börjar med den angivna begynnelsebokstaven.

Observera:

Om det inte finns någon post med vald begynnelsebokstav i telefonboken visar teckenfönstret kort "NOT FOUND" (Hittades ej).

Vrid på väljarratten 7 för att välja en annan post.
Tryck på väljarratten 7 eller knappen = för att ringa upp ett nummer.

Teckenfönstret visar då omväxlande "CALLING" (Uppringning) och det valda numret.

Observera:

Du kan även ringa upp ett nummer i telefonboken via snabbval (se avsnitt "Snabbval för telefonboksposter" i detta kapitel).

Röststyrd uppringning

Observera:

Denna funktion är endast tillgänglig om den anslutna mobiltelefonen möjliggör röststyrd uppringning.

• Välj menyalternativet "VOICE DIAL" (Röststyrd uppringning) i Bluetooth®-menyn.
• Tryck på väljarratten 7 eller på knappen = för att aktivera röstigenkänning.

Bilradions ljud stängs av och teckenfönstret visar "SPEAK NOW" (Tala nu).

- Säg den önskade samtalspartnerns namn.

Observera:

• Om det inte finns någon Bluetooth®-anslutning vid det tillfället då röstgenkänningen aktiveras visar teckenfönstret kort "VOICE DIAL FAILED – NO BT CONNECTION" (Röststyrningsfel – ingen BLUETOOTHANSLUTNING).
• Om det uttalade namnet inte känns igen eller om tiden för röstigenkänning har gått ut visar teckenfönstret kort "DIAL FAILED" (Röststyrningsfel).
• Du kan avbryta röstigenkänningen genom att trycka på knappen <.
• Tänk på att tiden för röstigenkänning är begränsad och varierar mellan olika mobiltelefoner.
• Du kan också aktivera röstigenkänning via snabbval (se avsnittet "Snabbval för röststyrd uppringning" i det här kapitlet).

Spara telefonnummer i bilradion

Du kan spara telefonnummer i bilradion och ringa upp dem via snabbval (se nästa avsnitt). Ett telefonnummer sparas för den telefon som just då är ansluten till bilradion och är endast tillgängligt för denna telefon. Bilradion kan spara upp till fem nummer för var och en av upp till fem inkopplade enheter.

Ange numret på det sätt som beskrivs i avsnittet "Ring upp ett samtal".
Tryck på önskad minnesknapp 1 - 5> och håll den intryckt i ugf. 2 sekunder för att endast spara numret.

- eller -

Tryck på väljarratten 7 och håll den intryckt i ugf. 2 sekunder för att ange ett namn till numret.

Nu kan du ange ett namn på upp till 15 bokstäver:

Vrid på väljarratten 7 för att välja en bokstav för varje teckenplats.
Tryck på väljarratten 7 för att gå till nästa teckenplats.

Observera:

För att gå tillbaka till föregående teckenplats i inmatningsmenyn vrid på väljarratten 7 tills alternativet "<" visas och tryck på väljarratten 7.

Tryck på önskad minnesknapp 1-5 > i ugf. 2 sekunder för att spara numret och namnet.

Teckenfönstret visar kort "NUMBER SAVED" (Nummer sparat). Därefter kommer du tillbaka till menyalternativet "DIAL NEW NUMBER" (Ring upp nytt nummer) i Bluetooth®-menyn.

Observera:

• Ett nummer som tidigare sparats på minnesknappen ersätts med det nya numret.
• Om en telefon kopplas från raderas de nummer som sparats för denna telefon automatiskt

Snabbval för valfritt telefonnummer, senast uppringt telefonnummer eller sparat telefonnummer Med snabbvalet kan du ringa upp ett samtal utan att först behöva välja den avsedda funktionen i Bluetooth*-menyn.

- För att ringa upp det senast uppringda numret tryck på knappen =.

Teckenfönstret visar det senast uppringda numret.

Observera:

Om ingen mobiltelefon för tillfället är ansluten öppnas Bluetooth*-menyn. Det väljs menyalternativet "PAIRING" (Koppla in).

• Tryck på knappen 📄 = för att ringa upp numret. Teckenfönstret visar omväxlande "CALLING" (Uppringning) och det valda numret.
• För att ringa upp ett sparat nummer, tryck på knappen =.
• Tryck på en minnesknapp 1 - 5 > för att ringa upp det sparade numret.

Observera:

Om det inte finns något nummer sparat på den valda minnesknappen visar teckenfönstret kort "NO NUMBER" (Inget nummer).

- Tryck på knappen = för att ringa upp numret. Teckenfönstret visar omväxlande "CALLING" (Uppringning) och det valda numret.

FÖR ATT ringa upp ett valfritt nummer

tryck på knappen =.
Tryck på väljarratten 7 för att öppna inmatningsmenyn och ange ett nummer

(ange telefonnumret på det sätt som beskrivs i avsnittet "Ring upp ett samtal").

Tryck på knappen = för att ringa upp numret.

Teckenfönstret visar då omväxlande "CALLING" (Uppringning) och det valda numret.

Snabbval för telefonboksposter Observera: Denna funktion är endast tillgänglig

• om den anslutna mobiltelefonens telefonbok har överförts till bilradion (se kapitlet "Telefonbokens funktioner").
• om snabbval är inställt för telefonbokposter (se kapitlet "Fler funktioner i Bluetooth®-menyn", avsnittet "Ställ in knappfunktion för snabbval").

FÖR att snabbvälja ett nummer i telefonboken och ringa upp det

tryck knappen = och håll den intryckt i ugf. 2 sekunder.

Teckenfönstret visar den första telefonboksposten eller sökfunktionen för telefonboksposter.

Om det behövs välj en annan post på det sätt som beskrivs i avsnittet "Ring upp ett nummer i telefonboken".
Tryck på knappen = för att ringa upp numret. Teckenfönstret visar då omväxlande "CALLING" (Uppringning) och det valda numret.

Snabbval för röststyrd uppringning Observera: Denna funktion är endast tillgänglig

• om den anslutna mobiltelefonen möjliggör röststyrd uppringning.
• om snabbvalet för röststyrd uppringning är inställt (se kapitlet "Fler funktioner i Bluetooth®-menyn", avsnittet "Ställ in knappfunktion för snabbval").

FÖR ATT aktivera röstigenkänning med snabbval

tryck på knappen = och håll den intryckt i ugf. 2 sekunder.

Bilradions ljud stängs av och teckenfönstret visar "SPEAK NOW" (Tala nu).

Säg den önskade samtalspartnerns namn.

Externa ljudkällor AUX-IN-uttag på framsidan

Fara!

Ökad risk för skador p.g.a. stickkontakten.

I händelse av olycka kan den utskjutande kontakten i frontens AUX-IN-uttag orsaka skador. Om en rak stickkontakt eller adapter används leder detta till en ökad risk för skador.

Av den orsaken rekommenderar vi användning av vinklade jackkontakter.

När en extern ljudkälla som t ex en mobil MP3-spelare är ansluten till det främre AUX-IN-uttaget kan den väljas med knappen SRC @. "AUX" visas då i teckenfönstret.

Utför inställningar i "VOLYM"-menyn

ON VOLUME (PÅSLAGNINGSVOLYM)

Ställ in påslagningsvolym. Inställningar: ON VOLUME (påslagningsvolym; 1 – 50) eller LAST VOLUME (Sista volym: den sist inställda volymen innan bilradion stängdes av).

Fara!

Hög volym

Påslagningsvolymen kan vara oväntat hög om inställningen LAST VOLUME (Sista volym) har valts och en hög volym var inställd på radion när den sist stängdes av.

Tryck på väljarratten 7 för att öppna menyn.
Vrid på väljarratten 7 för att växla mellan menyalternativen "LAST VOLUME" (Sista volym) och "ON VOLUME" (Påslagningsvolym).

Tryck på väljarratten 7 två gånger för att bekräfta inställningen.

Tryck på väljarratten 7 för att ändra inställningen.

Vrid väljarratten 7 för att ställa in volymen.

Tryck på väljarratten 7 för att bekräfta inställningen.

TRAFFIC VOL (Volym för trafikinformation) (endast mottagningsområde EUROPE (Europa))

Ställ in minimivolymen för trafikmeddelanden. Inställningar: 1 - 50.

Tryck på väljarratten 7 för att ändra inställningen.
Vrid väljarratten 7 för att ställa in volymen.
Tryck på väljarratten 7 för att bekräfta inställningen.

Användarinställningar

Ställ in minimivolymen för telefonsamtal. Inställningar: 1 - 50.

Tryck på väljarratten 7 för att ändra inställningen.
Vrid väljarratten 7 för att ställa in volymen.
Tryck på väljarratten 7 för att bekräfta inställningen.

Observera:

Du kan ändra volymen direkt under pågående samtal med hjälp av volymreglaget 4. BEEP [knappljud)

Aktivera/avaktivera den bekräftande ljudsignalen. Inställningar: ON (På), OFF (Av).

Observera:

När radiokanaler sparas hörs den bekräftande ljudsignalen även om inställningen är OFF (Av).

Tryck på väljarratten 7 för att ändra inställningen.
Vrid på väljarratten 7 för att växla mellan inställningarna.
Tryck på väljarratten 7 för att bekräfta inställningen.

Utför inställningar i "CLOCK"-menyn (Tid)

PERM CLOCK (PERMANENT TIDSVISNING)

Aktivera/avaktivera permanent visning av klockslag i teckenfönstret. Inställningar: ON (På), OFF (Av).

Tryck på väljarratten 7 för att ändra inställningen.
Vrid på väljarratten 7 för att växla mellan inställningarna.
Tryck på väljarratten 7 för att bekräfta inställningen.

Om den permanenta visningen av tid är aktiverad visas tiden i teckenfönstret. Först vid knapptryckning visar teckenfönstret den aktuella ljudkällan. Ungefär 15 sekunder efter den sista knapptryckningen visas tiden igen.

HOUR MODE (TIMVISNINGSLÄGE)

Välj 12- eller 24-timmarsklocka som tidsvisningsläge. Inställningar: 12, 24.

Tryck på väljarratten 7 för att ändra inställningen.
Vrid på väljarratten 7 för att växla mellan inställningarna.
Tryck på väljarratten 7 för att bekräfta inställningen.

SET (STÄLL IN)

Inställning av tid.

Tryck på väljarratten 7 för att ändra inställningen.
Vrid väljarratten 7 åt höger för att ställa in timmar.
Vrid väljarratten 7 åt vänster för att ställa in minuter.
Tryck på väljarratten 7 för att bekräfta tidsinställningen.

Observera:

Vid inställning av tiden enligt 12-timmarsklockan (HOUR MODE 12) visas "AM" framför tiden för förmiddag och "PM" för eftermiddag.

RDS CLOCK (Automatisk tidsinställning)

(endast för mottagningsområde "EUROPE" (Europa))

Aktivera eller avaktivera automatisk klockinställning med data skickade via RDS. Inställningar: ON (På), OFF (Av).

Observera:

Den tid som ställts in automatiskt kan vara inkorrekt även om en RDS-station tas emot.

Tryck på väljarratten 7 för att ändra inställningen.
Vrid på väljarratten 7 för att växla mellan inställningarna.
Tryck på väljarratten 7 för att bekräfta inställningen.

Viktig information

Garanti

Garantivillkoren kan du läsa påwww.blaupunkt.com.

Service

Om du behöver reparationsservice kan du hitta information om servicepartners i ditt land på webbplatsen

Utförlig information om enhetens funktioner anges i bruksanvisningen som finns tillgänglig på www.blaupunkt.com

Tekniska data

Spänningsförsörjning

Driftspänning: 10,5 - 14,4 V

Strömförbrukning

Under drift: < 10 A

10 sekunder efter frånkoppling: <3.5mA

Förstärkare

Uteffekt: 4 x 24 Watts sinus vid

14,4 Vat 4 ohms.

4 X 50 Watt max. effekt

Tuner

Våglängdsområden i Europa/Asien/Thailand:

FM: 87,5 - 108 MHz

Våglängdsområden i USA:

FM: 87,7 - 107.9 MHz

Våglängdsområden i Sydamerika:

FM: 87,5 - 107.9 MHz

FM-ljudfrekvensomfång: 30 – 15 000 Hz CD

Överföringsområde: 20 – 20 000 Hz

Pre-amp out (Förförstärkare ut)

4 kanaler: 4 V

Ingångskänslighet

AUX-IN framsida: 300 mV / 10 kΩ

Mått och vikt

Vänligen beakta följande skyddsanvisningar under pågående montage och anslutning.

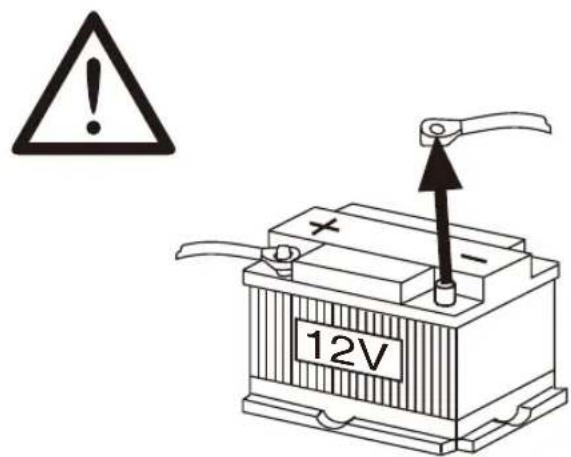

• Lossa polskon från batteriets minuspol! Följ därvid fordonstillverkarens skyddsanvisningar.
• Se till att inga av fordonets komponenter skadas i samband med borrning av hål.
• Plus- och minuskabelns ledningsarea måste vara minst 1,5 mm ^2 .
• Fordonets stickkontakt får inte anslutas till radion! Din BLAUPUNKT fackhandel tillhandahåller för resp. fordonstyp erforderlig adapterkabel.
• Beroende på konstruktionstyp kan fordonet avvika från denna beskrivning. Vi frånsäger oss allt ansvar för skada eller följdskada pga. felaktig montering eller anslutning.

Om här givna monteringsanvisningar ej stämmer överens med faktiska förhållanden, vänligen kontakta Blaupunkt fackhandel, representant för fordonets tillverkare eller vår telefonkundtjänst.

Vid montering av förstärkare måste först apparatstommen jordas, innan stickpropparna ansluts till utgångarna (hylstag line-out).

Jordanslutningar från andra enheter får inte anslutas till bilradions jordanslutning (hölje).

1.

12V

1.

1 Mikrofon in
2 Rattfjärrkontroll
3 USB baksida
4 Förförstärkare (framsida)
5 Förförstärkare (baksida)
6 Sub Out (subwoofer)
7 Radioantenn

1.

Påslagen strömförsörjning +12 V / max. 150 mA

Följande iPod/iPhone-modeller är kompatibla med vår produkt:

• iPhone 7 Plus
• iPhone 7
• iPhone 6S Plus
• iPhone 6S
• iPod touch (5:e generationen)
• iPhone 6 Plus
• iPhone 6
• iPhone 5s
• iPhone 5c
• iPhone 5

Made for iPod "och" Made for iPhone "betyder att ett elektroniskt tillbehör har utformats speciellt för att anslutas till iPod eller iPhone och certifierats av utvecklaren för att uppfylla Apple:s prestandanormer.

Apple är inte ansvarig för denna enhets funktion eller dess överensstämmelse med säkerhets- och regleringsstandarder.

Observera att användning av detta tillbehör med iPod, iPhone kan påverka trådlös prestanda. IPhone och iPod är varumärken som tillhör Apple Inc. registrerade i USA och andra länder.

Denna produkt omfattas av vissa immateriella rättigheter som tillhör Microsoft. Användning eller distribution av sådan teknik utanför denna produkt är förbjuden utan licens från Microsoft.

Bluetooth®-ordmärket och -logotyperna är registrerade varumärken som ägs av Bluetooth SIG, Inc.

Varumärket Android tillhör Google Inc.

Lämplig för nedan angivna modeller:

Information:

Observera att det här är en allmän anvisning för olika modeller och att det kan uppstå driftsskillnader, särskilt beträffande grafiska representationer eller befintliga funktioner (t.ex. CD-läsare, DAB och/eller BT) från modell till modell.

• London 470 DAB BT 2001017123460
• Bamberg 470 DAB BT 2001017123461
• Stockholm 370 DABBT 2001017123462
• Frankfurt 370 DAB BT 2001017123463
• Barcelona 270 BT 2001017123464
• Kiel 270 BT 2001017123465
• Skagen 370 DABBT 2001017123470
• Nurnberg 370 DAB BT 2001017123471
• Dubai 324 DABBT 2001017123489
• Dakar 224 BT 2001017123490
• Doha 112BT 2001017123491

3 5 621 84 MENU DIS SRC BLAUPUNKT 1 2 3 4 5 × ⑦ ⑨ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o

1 [v knap

Lås det aftagelige kontrolpanel op

2 MENU knap

Kort tryk: Opkald / Luk menu

Langt tryk: Start scan funktion

3 tænd / sluk-knap

Kun adgang med fritliggende kontrolpanel
