BEDIENUNGSANLEITUNG Barcelona 270 BT BLAUPUNKT

DE Bedienungs- und Einbau-Kurzanleitung Kann Änderungen und technischen Modifikationen unterliegen

Gewicht: ca. 1,55 kg

NLInbouwhandleiding

Kanavien/asemien viritys

C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B C B

1.

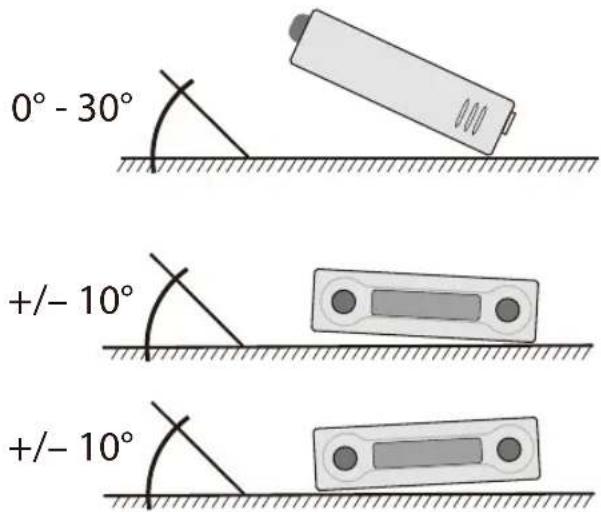

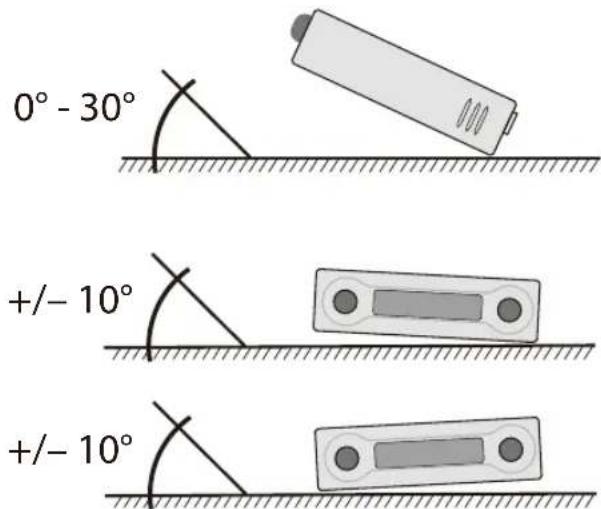

0° - 30° +/- 10° +/- 10°

1.

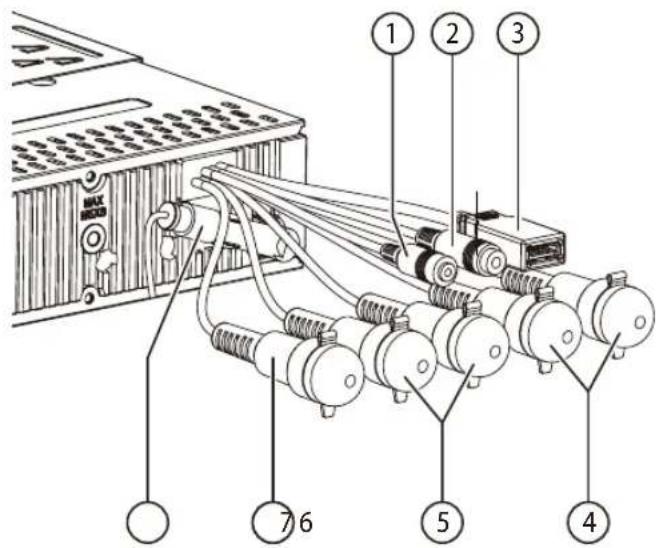

MAX HOURS ① ② ③ ④ ⑤ ⑥ ⑦

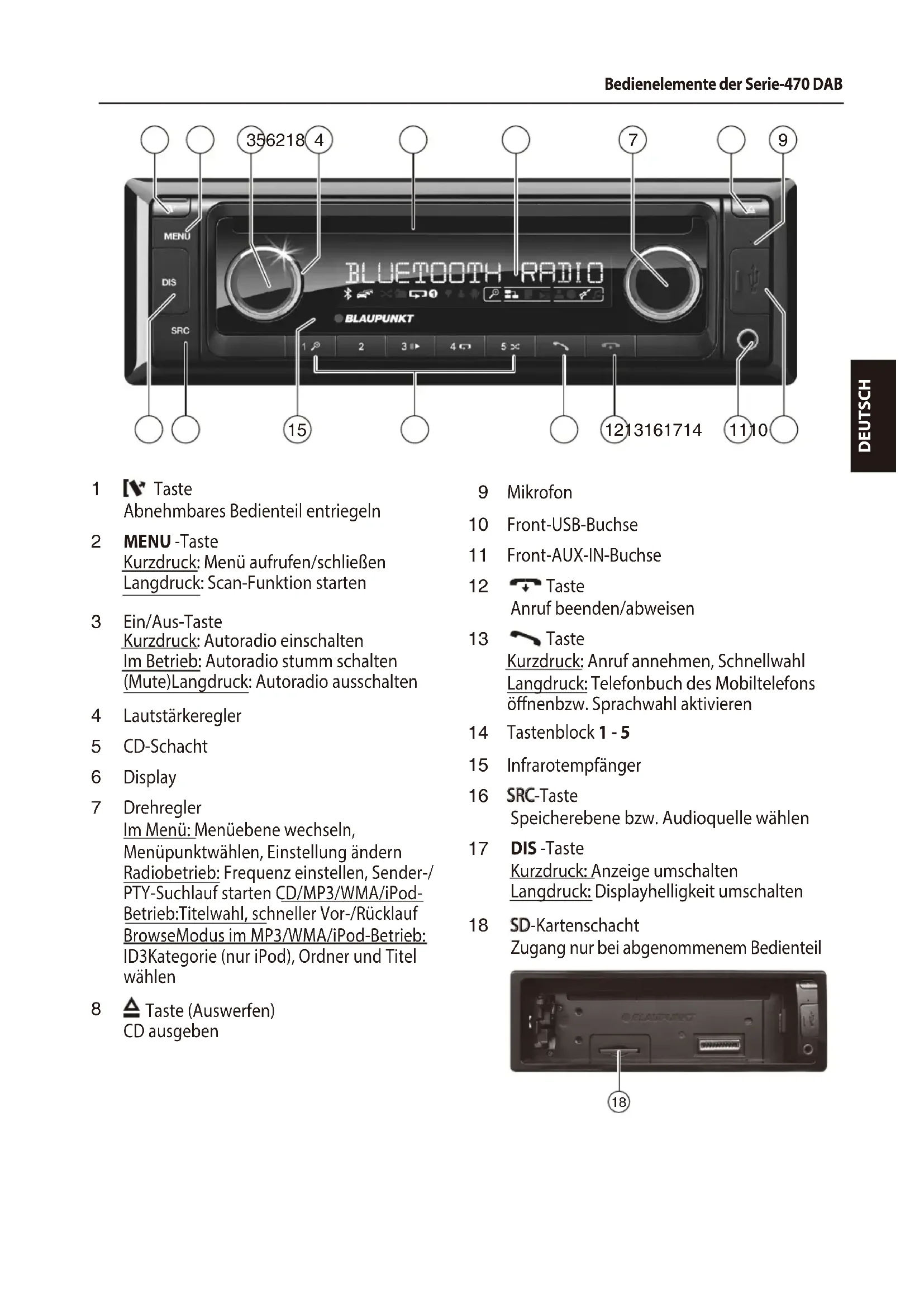

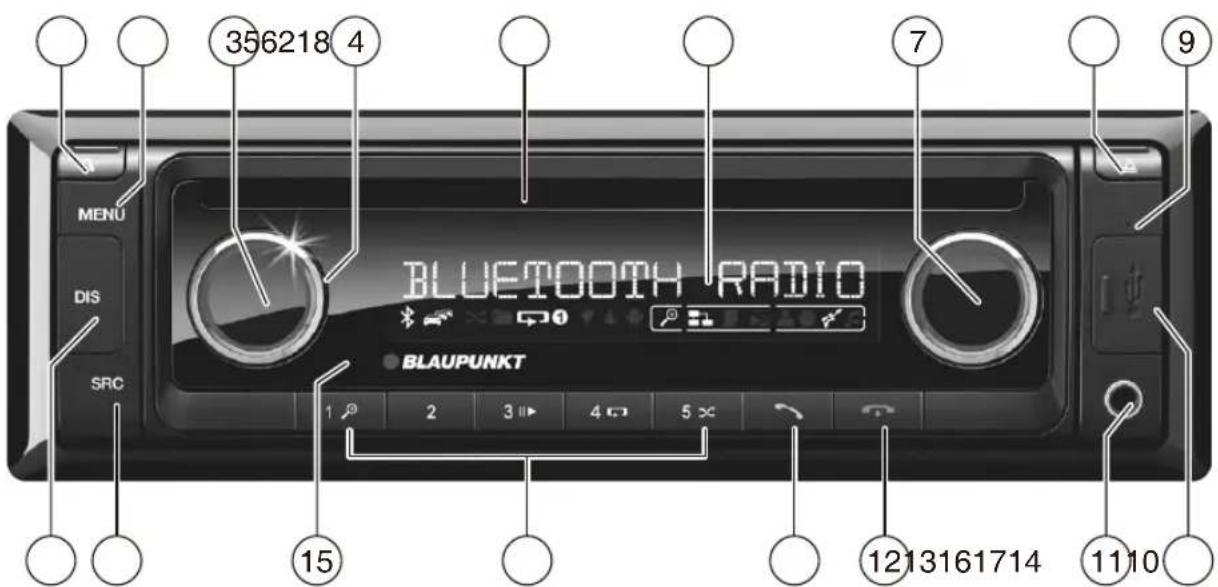

1 [▼] Taste Abnehmbares Bedienteil entriegeln
2 MENU -Taste Kurzdruck: Menü aufrufen/schließen Langdruck: Scan-Funktion starten
3 Ein/Aus-Taste Kurzdruck: Autoradio einschalten Im Betrieb: Autoradio stumm schalten (Mute)Langdruck: Autoradio ausschalten
4 Lautstärkeregler
5 CD-Schacht
6 Display
7 Drehregler Im Menü: Menüebene wechseln, Menüpunktwählen, Einstellung ändern Radiobetrieb: Frequenz einstellen, Sender-/PTY-Suchlauf starten CD/MP3/WMA/iPod-Betrieb:Titelwahl, schneller Vor-/Rücklauf BrowseModus im MP3/WMA/iPod-Betrieb: ID3Kategorie (nur iPod), Ordner und Titel wählen
8 △ Taste (Auswerfen) CD ausgeben

9 Mikrofon
10 Front-USB-Buchse
11 Front-AUX-IN-Buchse
12 📋 Taste Anruf beenden/abweisen
13 Taste Kurzdruck: Anruf annehmen, Schnellwahl Langdruck: Telefonbuch des Mobiltelefons öffnenbzw. Sprachwahl aktivieren
14 Tastenblock 1 - 5
15 Infrarotempfänger
16 SRC-Taste Speicherebene bzw. Audioquelle wählen
17 DIS -Taste Kurzdruck: Anzeige umschalten Langdruck: Displayhelligkeit umschalten

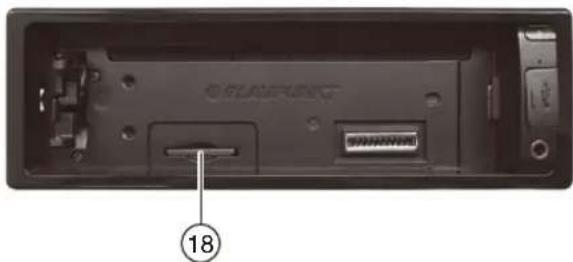

18 SD-Kartenschacht Zugang nur bei abgenommenem Bedienteil

1 [V] Taste Abnehmbares Bedienteil entriegeln
2 MENU -Taste Kurzdruck: Menü aufrufen/schließen Langdruck: Scan-Funktion starten
3 Ein/Aus-Taste Kurzdruck: Autoradio einschalten Im Betrieb: Autoradio stumm schalten (Mute) Langdruck Autoradio ausschalten
4 Lautstärkeregler
5 CD-Schacht *) Nur für Modelle mit CD
6 Display
7 Drehregler Im Menü: Menüebene wechseln, Menüpunkt wählen, Einstellung ändern Radiobetrieb: Frequenz einstellen, Sender-/ PTY-Suchlauf starten CD/MP3/WMA/iPod-Betrieb:Titelwahl, schneller Vor-/Rücklauf Browse-Modus im MP3/WMA/iPod-Betrieb: ID3-Kategorie (nur iPod), Ordner und Titel wählen
8 △Taste (Auswerfen) CD ausgeben *) Nur für Modelle mit CD

9 Mikrofon
10 Front-USB-Buchse
11 Front-AUX-IN-Buchse
12 Taste Anruf beenden/abweisen
13 Taste Kurzdruck: Anruf annehmen, Schnellwahl Langdruck: Telefonbuch des Mobiltelefons öffnen bzw. Sprachwahl aktivieren
14 Tastenblock 1 - 5
15 Infrarotempfänger
16 SRC Taste Speicherebene bzw. Audioquelle wählen
17 DIS Taste Kurzdruck: Anzeige umschalten Langdruck: Displayhelligkeit umschalten
18 SD-Kartenschacht Zugang nur bei abgenommenem Bedienteil

Kurzdruck: Menü aufrufen/schließen

Langdruck: Scan-Funktion starten

2 Ein/Aus-Taste

Kurzdruck: Autoradio einschalten

Im Betrieb: Autoradio stumm schalten (Mute)

Langdruck: Switch Autoradio ausschalten

3 Lautstärkeregler

4 CD-Schacht

5 Display

6 Drehregler

Im Menü: Menüebene wechseln, Menüpunkt wählen, Einstellung ändern Radiobetrieb:

Frequenz einstellen, Sender-/ PTY-Suchlauf starten CD/MP3/WMA/iPod-Betrieb:

Titelwahl, schneller Vor-/Rücklauf Browse

-Modus im MP3/WMA/iPod-Betrieb:ID3

-Kategorie (nur iPod), Ordner und Titel wählen

7 △ Taste (Auswerfen)

CD ausgeben

8 Front-USB-Buchse

9 Front-AUX-IN-Buchse

10 Mikrofon

11 Taste

Anruf beenden/abweisen

12 Taste

Kurzdruck: Anruf annehmen, Schnellwahl Langdruck: Telefonbuch des Mobiltelefons öffnen bzw. Sprachwahl aktivieren

13 Tastenblock 1 - 5

14 Infrarotempfänger

15 SRC Taste

Speicherebene bzw. Audioquelle wählen

16 DIS Taste

Kurzdruck :Anzeige umschalten

Langdruck: Displayhelligkeit umschalten

Sicherheitshinweise

Das Autoradio wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem können Gefahren entstehen, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten. Die Anleitung enthält wichtige Informationen, um das Autoradio einfach und sicher einzubauen und zu bedienen.

• Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Autoradio benutzen.
• Bewahren Sie die Anleitung so auf, dass sie je-derzeit für alle Benutzer zugänglich ist.
• Geben Sie das Autoradio an Dritte stets zusammen mit dieser Anleitung weiter.

Beachten Sie außerdem die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden.

Verwendete Symbole

In dieser Anleitung werden folgende Symbole verwendet:

GEFAHR!

Warnt vor Verletzungen

VORSICHT!

Warnt vor Beschädigung des CD-Laufwerks

GEFAHR!

Warnt vor hoher Lautstärke

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien

Kennzeichnet einen Handlungsschritt
• Kennzeichnet eine Aufzählung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit

• Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern können. Im Zweifelsfall halten Sie an geeigneter Stelle an und bedienen Ihr Gerät bei stehendem Fahrzeug.
• Entnehmen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an.
• Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z. B. der Polizei) hören zu können. In Stummschaltungspausen (z. B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Allgemeine Sicherheitshinweise

Beachten Sie folgende Hinweise, um sich selbst vor Verletzungen zu schützen

• Verändern oder öffnen Sie das Gerät nicht. Im Gerät befindet sich ein Laser der Klasse 1, der Ihre Augen verletzen kann. Erhöhen Sie die Lautstärke nicht während
• Stummschaltungspausen, z. B. beim Wechsel der Audioquelle. Das Verändern der Lautstärke ist während der Stummschaltung nicht hörbar.

Bestimmungsgemäßer Gebrauch

Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12-V-Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen in den Technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführen.

Einbauanleitung

Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die Einbauanleitung am Ende dieser Anleitung.

Konformitätserklärung

Hiermit erklärt die Blaupunkt Competence Center Car Multimedia- Evo Sales GmbH, dass sich die Geräte in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befinden.

Sie finden die Konformitätserklärung im Internet unter www.blaupunkt.com.

Reinigungshinweise

Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray und Kunststoff-Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradios angreifen.

• Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes Tuch.
• Reinigen Sie bei Bedarf die Kontakte des Bedienteils mit einem weichen, mit Reinigungsalkohol getränkten Tuch.

Entsorgungshinweise

Entsorgen Sie Ihr Altgerät nicht in den Hausmüll! Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

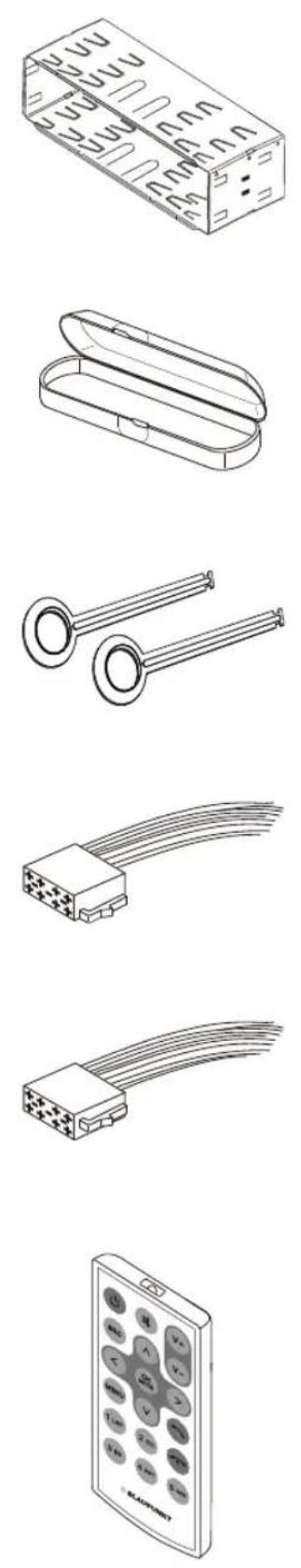

Lieferumfang

Im Lieferumfangsind enthalten:

1 Autoradio
1 Bedienungs-/Einbauanleitung
1 Etui für das Bedienteil
1 Halterahmen
1 Antennenanschlussadapter
2 Demontagewerkzeuge
1 Distanzschraube
1 Handfernbedienung (inkl. Batterie)
1 Anschlusskabel Kammer A
1 Anschlusskabel Kammer B

Sonderzubehör (nicht im Lieferumfang enthalten)

Benutzen Sie nur von Blaupunkt zugelassenes Sonderzubehör. Informieren Sie sich bei Ihrem Blaupunkt-Fachhändler oder im Internet unter www.blaupunkt.com.

Gerät in Betrieb nehmen

VORSICHT!

Transportsicherungsschrauben

Stellen Sie sicher, dass vor der Inbetriebnahme des Autoradios die Transportsicherung -sschrauben entfernt werden (siehe Kapitel „Einbauanleitung“).

Bedienteil anbringen/abnehmen

Ihr Autoradio ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Release-Panel) ausgestattet. Bei Auslieferung befindet sich das Bedienteil im mitgelieferten Etui. Um das Radio nach dem Einbau in Betrieb zu nehmen, müssen Sie zunächst das Bedienteil anbringen (siehe Abschnitt „Bedienteil anbringen“ in diesem Kapitel). Nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Ohne dieses Bedienteil ist das Autoradio für einen Dieb wertlos.

VORSICHT

Beschädigung des Bedienteils

Lassen Sie das Bedienteil nicht fallen.

Transportieren Sie das Bedienteil so, dass es vor Stößen geschützt ist und die Kontakte nicht verschmutzen können.

Setzen Sie das Bedienteil nicht direktem Sonnenlicht oder anderen Wärmequellen aus.

Vermeiden Sie eine direkte Berührung der Kontakte des Bedienteils mit der Haut.

Bedienteil anbringen

Schieben Sie das Bedienteil in die Halterung am rechten Gehäuserand.

Bedienteil entfernen

Drücken Sie die [Taste 1, um das Bedienteil zu entriegeln

Die linke Seite des Bedienteils löst sich aus dem Gerät und wird durch die Halterung gegen Herausfallen gesichert.

Bewegen Sie das Bedienteil leicht nach links, bis es sich aus der rechten Halterung löst.

Lösen Sie das Bedienteil vorsichtig aus der linken Halterung.

Hinweis:

Das Autoradio schaltet sich automatisch nach ca. 10 Sekunden aus, wenn das Bedienteil abgenommen wird.

Ein-/Ausschalten

Ein-/Ausschalten mit der Ein/Aus-Taste

Zum Einschalten drücken Sie die Ein/Aus-Taste 3.

Das Autoradio schaltet sich ein.

Zum Ausschalten des Geräts drücken und halten Sie die Ein/Aus-Taste3 für länger als 2 Sekunden gedrückt.

Das Autoradio schaltet sich aus.

Hinweis:

Schalten Sie das Autoradio bei ausgeschalteter Fahrzeugzündung ein, schaltet es sich automatisch nach 1 Stunde aus, um die Fahrzeugbatterie zu schonen.

Ein-/Ausschalten über die Fahrzeugzündung

Wenn das Autoradio, wie in der Einbauanleitung dargestellt, korrekt mit der Fahrzeugzündung verbunden ist und es nicht mit der Ein-/Aus-Taste 3 ausgeschaltet wurde, wird es sich simultan mit der Zündung aus- bzw. einschalten.

Lautstärke

Lautstärke anpassen

Die Lautstärke ist in Schritten von 0 (aus) bis 50 (maximal) einstellbar.

Drehen Sie den Lautstärkeregler4, um die Lautstärke zu verändern.

Hinweis:

Ist ein Telefon wie in der Einbauanleitung beschrieben mit dem Autoradio verbunden, wird das Autoradio bei einem Telefongespräch stumm geschaltet. Im Display wird während der Stummschaltung „TELEPHONE“ (Telefon) angezeigt.

Autoradio stummschalten (Mute)

Drücken Sie kurz die Ein/Aus-Taste 3, um das Autoradio stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren.

Im Display wird während der Stummschaltung "MUTE" (Stumm) angezeigt.

DAB-Modus

Mit DAB können Sie digitale Klangqualität in Ihrem Autoradio genießen.

Im Unterschied zum Standard-Rundfunk werden immer mehrere Programme (Dienste) gleichzeitig über dieselbe DAB-Frequenz gesendet. Diese Dienste werden in einem sogenannten Ensemble zusammengefasst. In einigen Fällen kann derselbe Dienst in verschiedenen Ensembles empfangen werden.

Hinweis:

Für den Empfang von DAB-Signalen benötigen Sie eine spezielle DAB-Antenne. Dabei kann es sich um eine separate DAB-Dach/Fensterantenne oder eine kombinierte DAB/AM/FM-Antenne handeln.

Im Folgenden ein Modell mit DAB-Funktion:

London 470 DAB BT	2001017123460
Bamberg 470 DAB BT	2001017123461
Stockholm 370 DAB BT	2001017123462
Frankfurt 370 DAB BT	2001017123463
Skagen 370 DAB BT	2001017123470
Nürnberg 370 DAB BT	2001017123471
Dubai 324 DAB BT	2001017123489

Zum DAB-Modus wechseln oder eine DAB-Speicherebene auswählen

Drücken Sie mehrmals die SRC Taste ?, bis die gewünschte DAB-Speicherebene angezeigt wird:
DAB1→DAB2→DAB3
Wenn der DAB-Modus eingeschaltet ist, wird auf dem Display das Symbol DAB angezeigt.

Hinweise:

• Bis zu 5Dienste können in jeder DAB-Speicherebene zusammengefasst werden.
• DAB-Speicherebenen können über das Benutzermenü de-/aktiviert werden (siehe das Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü „DAB TUNER" vornehmen, Menüpunkt "PRESETS" (Voreinstellungen)). Deaktivierte DAB Speicherebenen werden während der Quellauswahl über die SRC-Taste ? übersprungen.

Ensembles/Dienste anwählen

Mit DAB werden verschiedene, über dieselbe Frequenz ausgestrahlte Dienste immer in einem "Ensemble" kombiniert.

Ein Ensemble auswählen

Sie können direkt solche Ensemble auswählen, die Sie bereits zuvor empfangen haben (damit das funktioniert, muss das Ensemble emfangbar sein).

Drücken Sie kurz die V / ∧Taste 7, um auf das vorherige/nächste Ensemble zu wechseln.

Der erste verfügbare Dienst im Ensemble wird abgespielt.

Hinweis:

Bei aktivierter PTY-Funktion wird der nächste Dienst im gegenwärtig gewählten Programmtyp eingestellt (siehe den Abschnitt "DAB-PTY" in diesem Kapitel).

Ensemble-Suchlauf

Sie können neue Ensembles über den Suchlauf finden.

Drücken Sie die √/∧ -Taste 7 für ca. 2 Sekunden, um die Suche nach einem Ensemble zu beginnen.

Der Suchlauf stoppt, wen nein Ensemble empfangen wird. Der erste verfügbare Dienst in einem Ensemble wird abgespielt.

Einen Dienst auswählen

Nachdem Sie ein Ensemble angewählt haben, können Sie einen Dienst aus diesem Ensemble auswählen.

Drücken Sie kurz die </> -Taste 7, um zum vorherigen/nächsten Dienst zu wechseln.

Radiobetrieb

RDS

In der Empfangsregion „EUROPE“ (Europa) strahlen viele FM-Sender neben ihrem Programm ein RDS-Signal (Radio Data System) aus, das die folgenden Zusatzfunktionen ermöglicht:

• Der Sendername wird im Display angezeigt.
- Das Autoradio erkennt Verkehrsdurchsagen und Nachrichtensendungen und kann sie in anderen Betriebsarten (z. B. im CD-Betrieb) automatisch durchschalten.
- Alternativfrequenz: Wenn RDS eingeschaltet ist, schaltet das Autoradio automatisch auf die am besten zu empfangende Frequenz des eingestellten Senders.
• Regional: Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Bei eingeschalteter REGIONAL-Funktion wechselt das Autoradio nur auf Alternativfrequenzen, auf denen dasselbe Regionalprogramm ausgestrahlt wird.

Die Funktionen RDS und REGIONAL werden im Benutzermenü ein- und ausgeschaltet (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkte „RDS AF“ und „REGIONAL“).

Hinweis:

Wenn Sie eine andere Empfangsregion als „EUROPE“ (Europa) einstellen, wird RDS automatisch ausgeschaltet. Der Sendername wird weiterhin im Display angezeigt. Falls Sie in Ihrer Region Radiosender mit RDS-Features nutzen möchten, schalten Sie RDS im Benutzermenü ein.

Sender einstellen

Sie können auf verschiedene Weise die Sender einstellen:

Sendersuchlauf starten

Drehen Sie den Drehregler 7 einen Rastpunkt entgegen oder mit dem Uhrzeigersinn, um den Sendersuchlauf zu starten.

Im Display wird kurz „SEARCH AUTO“ (Suchlauf automatisch) angezeigt. Der nächste empfangbare Sender wird eingestellt.

Hinweise:

• Für die Empfangsregion "EUROPE": werden bei eingeschaltetem Vorrang für Verkehrsfunk nur Verkehrsfunksender eingestellt.
• Die Empfindlichkeit des Suchlaufs kann eingestellt werden (siehe das Kapitel "Benutzereinstellungen" ,Abschnitt "Einstellungen im Menü „TUNER" vornehmen" Menüpunkt "SENSITIVITY").

Sender manuell einstellen

Drücken Sie den Drehregler 7 einmal, um die manuelle Sendereinstellung zu aktivieren.

Im Display wird kurz „SEARCH MANUAL“ (Suchlauf manuell) angezeigt.

Drehen Sie den Drehregler7, um die Frequenzschrittweise zu ändern.

Hinweis:

Die manuelle Sendereinstellung wird automati -sch ca. 15 Sekunden nach der letzten Frequenzänderung verlassen und durch Drehen des Drehreglers 7 wird dann der Sendersuchlauf gestartet.

Sender speichern bzw. gespeicherten Sender aufrufen

Wählen Sie die gewünschte Speicherebene aus. Falls notwendig, stellen Sie den gewünschten Sender ein.
Drücken Sie dieStationstaste1 - 5 >für ca. 2 Sekunden, um den gegenwärtig ausgewähl -ten Sender unter dieser Taste zu speichern. - oder -
Drücken Sie kurz dieStationstaste1 - 5 >um den gespeicherten Sender aufzurufen.

In den CD-/MP3-/WMA-/iPod-Betrieb wechseln

Drücken Sie wiederholt die SRC Taste@, bis die gewünschte Audioquelle angezeigt wird:
- "CD": Eingelegte CD.
• "SD(HC)": Eingelegte Speicherkarte
- USB FRONT" bzw. „USB REAR": Front- bzw. rückseitig angeschlossener USB-Datenträger.
- "IPOD FRONT / IPHONE FRONT" bzw. „IPOD REAR / IPHONE REAR": Front- bzw. rückseitig angeschlosseneri Pod / angeschlossenes iPhone.
- "AUX": Angeschlossene externe Audioquelle.

Hinweis:

- Die jeweilige Audioquelle kann nur ausgewählt werden, wenn eine entsprechende CD eingelegt ist bzw. ein entsprechendes Gerät angeschlossen ist.

- Falls das Autoradio die Daten eines angeschlossenen Gerätes oder Datenträgers vor der Wiedergabe erst lesen muss, erscheint solange „READING“ (Einlesen) im Display. Die Dauer des Einlesens hängt von der Datenmenge und Bauart des Gerätes bzw. Datenträgers ab. Falls Gerät oder Datenträger fehlerhaft sind oder die übertragenen Daten nicht wiedergegeben werden können, wird eine entsprechende Meldung im Display angezeigt (z. B. „CD ERROR“ (CD Fehler)).

CD einlegen/entnehmen

CD einlegen

Risiko der Zerstörung des CD-Laufwerks!

Unrund konturierte CDs (Shape-CDs)

und CDs mit 8 cm Durchmesser (Mini-CDs) dürfen nicht verwendet werden.

Für Beschädigungen des CD-Laufwerks durch ungeeignete CDs wird keine Haftung übernommen

Hinweis:

Der automatische Einzug der CD darf nicht behindert oder unterstützt werden.

Schieben Sie die CD mit der bedruckten Seite nach oben in den CD-Schacht 5, bis ein leichter Widerstand spürbar wird.

Die CD wird automatisch eingezogen und ihre Daten werden überprüft. Danach beginnt die Wiedergabe im CD- bzw. MP3-Betrieb.

Hinweis:

Kann die eingelegte CD nicht wiedergegeben werden, wird kurz „CD ERROR“ (CD-Fehler) angezeigt und die CD wird nach ca. 2 Sekunden automatisch ausgeschoben.

Ausschieben einer CD

Hinweis:

Das Ausschieben der CD darf nicht behindert oder unterstützt werden.

Drücken Sie die ▲ Taste 8, um eine eingelegte CD auszuwerfen.

Hinweise:

• Eine ausgeschobene und nicht entnommene CD wird nach ca. 10 Sekunden automatisch wieder eingezogen.
• Sie können CDs auch ausschieben lassen, wenn das Autoradio ausgeschaltet ist oder wenn eine andere Audioquelle aktiv ist.

Bluetooth®-Menü

Im Bluetooth ^® -Menü finden Sie alle Funktionen für das Koppeln, Verbinden und Verwalten von Bluetooth ^® -Geräten.

Bluetooth®-Menü aufrufen.

Drücken Sie kurz die MENU Taste 2, um das Benutzermenü öffnen.
Drehen Sie den Drehregler 7, bis der Menüpunkt "BLUETOOTH" ausgewählt ist.
Drücken Sie den Drehregler 7, um das Bluetooth®-Menü aufzurufen.
Drehen Sie den Drehregler 7, bis der gewünschte Menüpunktausgewählt ist.
Nehmen Sie die Einstellung vor (siehe die folgenden Abschnitte).
Drücken Sie kurz die MENU Taste 2,um das Menü zu verlassen.

Hinweise:

• Das Bluetooth®-Menü wird automatisch ca. 30 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.
• Um im Menü zurück in die jeweils übergeordnete Menüebene zu gelangen, drehen Sie den Drehregler 7, bis die Option „<<“ ausgewählt ist, und drücken Sie den Drehregler 7.
• Falls ein Bluetooth®-Vorgang läuft (z. B. die Wiederherstellung der Verbindung zum zuletzt verbundenen Gerät), sind die Funktionen des Bluetooth®-Menüs gesperrt. Falls Sie in dieser Zeit versuchen, das Bluetooth®-Menü zu öffnen, wird im Display kurz „LINK BUSY“ (Link belegt) angezeigt. Falls Sie den Bluetooth®-Vorgang abbrechen und das Bluetooth®-Menü öffnen möchten, drücken Sie die drücken Sie die Taste ✉ <.

Gerät koppeln und verbinden

Hinweis:

Sie können mit diesem Autoradio bis zu 5 Bluetooth®-Geräte koppeln. Bevor Sie ein sechstes Gerät koppeln können, müssen Sie erst eines der 5 bereits gekoppelten Geräte entkoppeln (siehe Kapitel „Weitere Funktionen im Bluetooth®-Menü“, Abschnitt „Gekoppelte Geräte verwalten“).

Falls Sie versuchen, ein sechstes Bluetooth®- Gerät zu koppeln, wird „PHONE LIST FULL - PLEASE DELETE ENTRIES FROM LIST“ (Telefonliste voll - Bitte Einträge aus Liste löschen) angezeigt.

Mobiltelefon koppeln und verbinden Hinweis Hinweis:

Besteht aktuell eine Verbindung zu einem Mobiltelefon, wird diese Verbindung automatisch getrennt, wenn Sie ein weiteres Mobiltelefon koppeln und verbinden.

Im Bluetooth®-Menü wählen Sie den Menüpunkt "PAIRING" (Koppeln).
Drücken Sie den Drehregler 7,um das Menü zu öffnen. Der Menüpunkt "MOBILE PHONE" wird ausgewählt.
Drücken Sie den Drehregler 7, um das Mobiltelefon zu registrieren.

Im Display wird abwechselnd „ENTER PIN“ (PIN eingeben) und die aktuell gespeicherte PIN (standardmäßig „1234“) angezeigt. Zusätzlich blinkt das Bluetooth®-Symbol : . Das Autoradio kann jetzt für ca. 2 Minuten von einem Bluetooth®-Mobiltelefon erkannt und verbunden werden.

Suchen Sie von Ihrem Mobiltelefon aus das Autoradio (Bluetooth®-Name: „BP 440 BT“) und stellen Sie die Verbindung her. Geben Sie dabei ggf. die vom Autoradio angezeigte PIN ein. Im Display wird ggf. „PAIRED“ (Angemeldet) und dann „CONNECTED“ (Verbunden) angezeigt, sobald das Autoradio und das Mobiltelefon gekoppelt und verbunden werden.

Hinweis:

Falls keine Verbindung hergestellt werden kann, wird kurz „CONNECT FAILED“ (Verbindung fehlgeschlagen) angezeigt

Bluetooth®-Streaming-Gerät koppeln und verbinden

Hinweis:

Besteht aktuell eine Verbindung zu einem Streaming-Gerät, wird diese Verbindung automatisch getrennt, wenn Sie ein weiteres Streaming-Gerät koppeln und verbinden

Im Bluetooth®-Menü wählen Sie den Menüpunkt "PAIRING".
Drücken Sie den Drehregler 7,um das Menü zu öffnen. Der Menüpunkt "MOBILE PHONE" wird ausgewählt.
Drehen Sie den Drehregler 7, um den Menüpunkt "STREAMING" auszuwählen.
Drücken Sie den Drehregler 7,um ein Streaming-Gerät zu koppeln.

Im Display wird die aktuell gespeicherte PIN (standardmäßig „1234“) angezeigt. Falls erforderlich, geben Sie die PIN des Streaming-Gerätes ein:

Drehen Sie den Drehregler 7, um für die jeweilige Position eine Ziffer zu wählen.
Drücken Sie den Drehregler 7, um für die jeweilige Stelle eine Ziffer zu wählen.

Hinweis:

Nicht alle Streaming-Geräte verlangen die Eingabe ihrer PIN am Autoradio. Bei einigen Streaming-Geräten müssen Sie stattdessen die PIN des Autoradios eingeben. Für solche Geräte drücken Sie nur den Drehregler @ so oft, bis Sie über die letzte Stelle hinaus gelangen und so die aktuelle PIN bestätigen, und geben Sie diese PIN dann am Streaming-Gerät ein.

Im Display wird abwechselnd „ENTER PIN“ (PIN eingeben) und die aktuell gespeicherte PIN (standardmäßig „1234“) angezeigt. Zusätzlich blinkt das Bluetooth®-Symbol ✝. Das Autoradio kann jetzt für ca. 2 Minuten von dem Streaming-Gerät erkannt und verbunden werden.

Suchen Sie von Ihrem Streaming-Gerät aus das Autoradio (Bluetooth*-Name: "BP 440 BT") und stellen Sie die Verbindung her. Geben Sie dabei ggf. die vom Autoradio angezeigte PIN ein.

Im Display wird ggf. „PAIRED“ (Angemeldet) und dann „CONNECTED“ (Verbunden) angezeigt, sobald das Autoradio und das Streaming-Gerät gekoppelt und verbunden werden.

Hinweise:

• Falls keine Verbindung hergestellt werden kann, wird kurz „CONNECT FAILED“ (Verbindung fehlgeschlagen) angezeigt.
• Wenn ein Bluetooth®-Gerät mit dem Autoradio verbunden ist, wird auf dem Display das Bluetooth®-Symbol ✝ angezeigt.
• Besteht aktuell eine Verbindung zu einem Streaming-Gerät, wird diese Verbindung automatisch getrennt, wenn Sie ein weiteres Streaming-Gerät koppeln und verbinden. Falls der Verbindungsversuch scheitert, wird kurz „NO DEVICE“ (Kein Gerät) im Display angezeigt. Versuchen Sie ggf. die Verbindung vom Bluetooth®-Gerät aus wieder herzustellen.

Telefonfunktionen

Eingehenden Anruf annehmen/abweisen

Bei einem eingehenden Anruf werden im Display abwechselnd „INCOMING CALL“ (Eingehender Anruf) und die Nummer des Anrufers angezeigt. Die aktuelle Audioquelle wird stummgeschaltet und ein Rufton ertönt über die Autoradiolautsprecher

Hinweis:

Falls die Nummer des Anrufers nicht übermittelt wird, wird statt der Nummer „PRIVATE NUMBER“ (Unbekannt) angezeigt. Falls die Nummer des Anrufers zusammen mit einem Namen gespeichert ist, werden der Name des Eintrags und die Nummer angezeigt (siehe Abschnitt „Telefonnummer im Autoradio speichern“ in diesem Kapitel).

Drücken Sie die Taste = , um einen Anruf anzunehmen. Es werden "CALL" und die Dauer des eingehenden Anrufs angezeigt.
Drücken Sie die Taste <, um einen Anruf abzuweisen oder einen laufenden Anruf zu beenden.

Auf dem Display wird "CALL END" angezeigt.

Hinweise:

• Während des Gesprächs können Sie mit dem Lautstärkeregler 4 die Lautstärke ändern bzw. durch Kurzdruck der Ein-/Aus-Taste 3 das Mikrofon und die Lautsprecher stummschalten.
• Sie können die Mindestlautstärke für die Gesprächswiedergabe im Benutzermenü voreinstellen (siehe Kapitel "Benutzer-einstellungen" Abschnitt „Einstellung im Menü „VOLUME" (Lautstärke) vornehmen", Menüpunkt "HANDSFREE VOL" (Freisprechen)).
• Sie können mit der Taste die Gesprächswiedergabe zwischen den Lautsprechern des Autoradios und dem des Mobiltelefons hin- und herschalten.
• Wenn während eines bestehenden Gesprächs ein weiterer Anruf eingeht, kann der zweite Anruf nicht über das Autoradio angenommen werden.
• Wenn das Autoradio bei aktiver Zündung ausgeschaltet ist, schaltet es sich bei einem eingehenden Anruf automatisch ein. So können Sie den Anruf über die Freisprecheinrichtung tätigen.

Nach Beendigung des Gesprächs schaltet sich das Autoradio automatisch wieder aus.

Anruf tätigen

Wählen Sie im Bluetooth®-Menü den Menüpunkt „DIAL NEW NUMBER“ (Neue Nummer wählen).
Drücken Sie den Drehregler 7,um das Eingabemenü zu öffnen.

Sie können jetzt eine Telefonnummer mit bis zu 20 Stellen eingeben:

Drehen Sie den Drehregler 7,um für die jeweilige Position eine Ziffer zu wählen.

Drücken Sie den Drehregler 7,um zur nächsten Stelle zu gelangen.

Hinweis:

Um im Eingabemenü zur vorigen Stelle zurück zu gelangen, drehen Sie den Drehregler 7, bis die Option „<“ ausgewählt ist, und drücken Sie den Drehregler 7.

Drücken Sie die Taste =,um die eingegebene Nummer anzurufen.

Im Display werden abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer angezeigt.

Sobald Ihr Gesprächspartner das Gespräch annimmt, werden im Display „CALL“ (Anruf) und die laufende Gesprächszeit angezeigt.

Bei Beendigung des Gesprächs wird kurz „CALL END“ (Anruf beendet) angezeigt

Eintrag des Telefonbuchs anrufen

Hinweis:

Diese Funktion steht nur zur Verfügung, wenn das Telefonbuch des verbundenen Mobiltelefons zum Autoradio übertragen wurde (siehe Kapitel „Telefonbuchfunktionen“).

Wählen Sie im Bluetooth®-Menü den Menüpunkt "PHONEBOOK".
Drücken Sie den Drehregler 7, um das Telefonbuch aufzurufen.

Das Display zeigt den ersten Eintrag des Telefonbuchs an.

Hinweis:

Wurde das Telefonbuch noch nicht übertragen, wird im Display kurz "PHONEBOOK NOT AVAILABLE" (Telefonbuch nicht verfügbar) angezeigt

- oder -

Wählen Sie im Bluetooth®-Menü den Menüpunkt "PBSEARCH" (Telefonbuchsuche).
Drücken Sie den Drehregler 7,um das Eingabemenü zu öffnen.

Drehen Sie den Drehregler 7, um den ersten Buchstaben des gewünschten Eintrags einzugeben.
Drücken Sie den Drehregler 7, um die Auswahl zu bestätigen.

Im Display wird der erste Telefonbucheintrag, der mit dem gewählten Buchstaben beginnt, angezeigt.

Hinweis:

Befindet sich kein Eintrag mit dem gewählten Anfangsbuchstaben im Telefonbuch, wird im Display kurz „NOT FOUND“ (Nicht gefunden) angezeigt.

Drehen Sie den Drehregler 7,um einen anderen Eintrag auszuwählen.
Drücken Sie den Drehregler 7 oder die Taste , um die Nummer anzurufen.

Im Display werden abwechselnd "CALLING" (Rufaufbau) und die gewählte Nummer angezeigt.

Hinweis:

Sie können einen Eintrag des Telefonbuchs auch über die Schnellwahl anrufen (siehe Abschnitt "Schnellwahl für Telefonbucheinträge" in diesem Kapitel).

Anruf mit der Sprachwahl (Sprachwahl) tätigen Hinweis:

Diese Funktion steht nur zur Verfügung, wenn das verbundene Mobiltelefon Sprachwahl unterstützt.

Wählen Sie im Bluetooth®-Menü den Menüpunkt "SPRACHWAHL".
Drücken Sie den Drehregler 7 oder die Taste , um die Spracherkennung zu aktivieren.

Das Autoradio wird stumm geschaltet und im Display wird „SPEAK NOW“ (Jetzt sprechen) angezeigt.

Nennen Sie den Namen für den gewünschten Teilnehmer.

Hinweise:

• Falls bei Aktivierung der Spracherkennung keine Bluetooth®-Verbindung besteht, wird kurz „SPRACHWAHL FAILED - NO BT CONNECTION“ (Sprachwahl fehlgeschla -gen-Keine BT-Verbindung) angezeigt.

• Falls der genannte Name nicht erkannt wird oder die Zeit für die Spracherkennung bereits abgelaufen ist, wird kurz „DIAL FAILED“ (Wahl fehlgeschlagen) angezeigt.

• Sie können die Spracherkennung abbrechen, indem Sie die Taste 📋 betätigen.
  Beachten Sie, dass die Dauer der

• Spracherkennung begrenzt ist und vom jeweiligen Mobiltelefon abhängt.
• Sie können die Spracherkennung auch über die Schnellwahl aktivieren (siehe Abschnitt "Schnellwahl für Sprachwahl" in diesem Kapitel).

Telefonnummer im Autoradio speichern

Sie können Telefonnummern im Autoradio speichern und mit der Schnellwahl (siehe folgenden Abschnitt) anrufen.

Geben Sie die Telefonnummer wie im Abschnitt „Anruf tätigen“ beschrieben ein.
Drücken Sie die gewünschte Speichertaste 1-5 >für ca. 2 Sekunden, um nur die Nummer zu speichern.
Drücken Sie den Drehregler 7 für ca. 2 Sekunden, um den Namen für den Eintrag einzugeben.

- oder -

Sie können jetzt einen Namen mit bis zu 15 Stellen eingeben

Drehen Sie den Drehregler 7,um einen Buchstaben für die jeweilige Stelle auszuwählen.

Drücken Sie den Drehregler 7,um zur nächsten Stelle zu gelangen.

Hinweis:

Um im Eingabemenü zurück zur vorigen Stelle zu gelangen, drehen Sie den Drehregler @, bis die Option „<“ ausgewählt ist, und drücken Sie den Drehregler 7.

Drücken Sie die gewünschte Speichertaste 1-5 > für ca. 2 Sekunden, um Nummer und Namen zu speichern.

Im Display wird kurz „NUMBER SAVED“ (Nummer gespeichert) angezeigt. Danach kehren Sie in das Bluetooth®-Menü, Menüpunkt „DIAL NEW NUMBER“ (Neue Nummer wählen) zurück.

Hinweise:

• Eine zuvor auf der Speichertaste gespeicherte Nummer wird ersetzt.
• Wird ein Telefon entkoppelt, werden die für dieses Telefon gespeicherten Nummern automatisch gelöscht.

Schnellwahl für eine beliebige Telefonnummer bzw. für die zuletzt gewählte oder eine gespeicherte Nummer Mit der Schnellwahl können Sie einen Anruf tätigen, ohne die entsprechende Funktion erst im Bluetooth®-Menü auswählen zu müssen.

Um die zuletzt gewählte Nummer anzurufen, drücken Sie die Taste .

Im Display wird die zuletzt gewählte Nummer angezeigt.

Hinweis:

Ist aktuell kein Mobiltelefon verbunden, wird das Bluetooth®-Menü geöffnet.

Der Menüpunkt „PAIRING“ (Anmelden) ist ausgewählt Drücken Sie die Taste = um die Nummer anzurufen.

Im Display werden abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer angezeigt.

Um eine gespeicherte Nummer anzurufen, drücken Sie die Taste .

Drücken Sie eine Speichertaste 1 - 5 >,um die gespeicherte Nummer anzurufen.

Hinweis:

Ist unter der gewählten Speichertaste keine Nummer gespeichert, wird kurz „NO NUMBER“ (Keine Nummer) angezeigt.

Drücken Sie die Taste , um eine Nummer anzurufen. Auf dem Display werden abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer angezeigt.

Um eine beliebige Nummer zu wählen,

Drücken Sie die Taste

Drücken Sie den Drehregler 7, um das Eingabemenü zu öffnen und eine Nummer einzugeben (geben Sie die Telefonnummer wie im Abschnitt "Anruf tätigen" beschrieben).

Drücken Sie die Taste , um die Nummer anzuwählen.

Auf dem Display werden abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer angezeigt.

Schnellwahl für Telefonbucheinträge Hinweis:

Diese Funktion ist nur verfügbar, wenn

- das Telefonbuch des verbundenen Mobiltelefons zum Autoradio übertragen wurde (siehe Kapitel "Telefonbuchfunktionen").

• die Schnellwahl für Telefonbucheinträge eingestellt ist (siehe Kapitel "Weitere Funktionen im Bluetooth®-Menü", Abschnitt "Tastenfunktion für Schnellwahl einstellen"). Um mit der Schnellwahl einen Eintrag des Telefonbuchs auszuwählen und anzurufen
  Drücken Sie die Taste für ca. 2 Sekunden.

Im Display wird der erste Telefonbucheintrag bzw. die Suchfunktion für Telefonbucheinträge angezeigt

Wählen Sie ggf. wie im Abschnitt „Eintrag des Telefonbuchs anrufen“ beschrieben einen anderen Eintrag aus.

Drücken Sie die Taste, um die Nummer anzurufen. Auf dem Display werden abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer angezeigt.

Schnellwahl für Spracherkennung Hinweis:

Diese Funktion ist nur verfügbar, wenndas verbundene Mobiltelefon Sprachwahl unterstützt.

Um die Spracherkennung mit der Schnellwahl zu aktivieren,

Drücken Sie die Taste für ca. 2 Sekunden.

Das Autoradio wird stummgeschaltet und auf dem Display erscheint "SPEAK NOW" (Sprechen Sie jetzt).

Sagen Sie den Namen des gewünschten Gesprächspartners.

Externe Audioquellen Front-AUX-IN-Buchse

GEFAHR!

Erhöhte Verletzungsgefahr durch Stecker

Im Falle eines Unfalls kann der hervorstehende Stecker in der Front-AUX-IN-Buchse Verletzungen verursachen. Die Verwendung gerader Stecker oder Adapter führt zu einem erhöhten Verletzungsrisiko.

Aus diesem Grund empfehlen wir die Nutzung von abgewinkelten Klinkensteckern.

Sobald eine externe Audioquelle wie z. B. ein MP3-Spieler an die Front-AUX-IN-Buchse angeschlossen ist, kann sie mit der Taste SRC @ ausgewählt werden. Im Display wird dann "AUX" angezeigt.

Einstellungen im Menü"VOLUME" (LAUTSTÄRKE) vornehmen

ON VOLUME (EINSCHALTLAUTSTÄRKE)

Einstellen Einschaltlautstärke einstellen. Einstellungen: ON VOLUME (Einschaltlautstärke; 1 - 50) oder LAST VOLUME (letzte Lautstärke; vor dem Ausschalten des Autoradios zuletzt eingestellte Lautstärke).

GEFAHR!

Hohe Lautstärke

Die Einschaltlautstärke kann unerwartet hoch sein, falls die Einstellung LAST VOLUME (letzte Lautstärke) gewählt ist und beim letzten Ausschalten des Radios eine hohe Lautstärke eingestellt war.

Stellen Sie stets eine gemäßigte Lautstärke ein.

Drücken Sie den Drehregler 7, um das Menü zu öffnen.
Drehen Sie den Drehregler 7, um zwischen den Menüpunkten "LAST VOLUME" (LETZE LAUTSTÄRKE) und "ON VOLUME" (EINSCHALTLAUTSTÄRKE) zu wechseln.

Bei der Auswahl von "LAST VOLUME" (LETZTE LAUTSTÄRKE):

Drücken Sie den Drehregler 7 zwei Mal, um die Einstellung zu bestätigen.

Bei der Auswahl von "ON VOLUME" (EINSCHALTLAUTSTÄRKE):

Drücken Sie den Drehregler 7, um die Einstellung zu ändern.
Drehen Sie den Drehregler 7, um die Lautstärke einzustellen.
Drücken Sie den Drehregler 7, um die Einstellung zu bestätigen.

TRAFFIC VOL (Verkehrsinfo-Lautstärke) (nur Empfangsregion EUROPE)

Minimallautstärke für Verkehrsdurchsagen einstellen. Einstellungen: 1 - 50.

Drücken Sie den Drehregler 7, um die Einstellung zu ändern.
Drehen Sie den Drehregler 7, um die Lautstärke einzustellen.
Drücken Sie den Drehregler 7, um die Einstellung zu bestätigen.

HANDSFREE VOL (FREISPRECHEN)

Mindestlautstärke für Telefongespräche einstellen. Einstellungen: 1 - 50.

Drücken Sie den Drehregler 7, um die Einstellung zu ändern.

Drehen Sie den Drehregler 7, um die Lautstärke einzustellen.

Drücken Sie den Drehregler 7, um die Einstellung zu bestätigen.

Hinweis:

Sie Sie können die Lautstärke während eines Telefongesprächs direkt mit dem Lautstärkeregler 4 ändern.

BEEP [Tastenton)

Die Bestätigungston ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Hinweis:

Beim Speichern von Radiosendern ertönt der Bestätigungston auch, wenn die Einstellung OFF (aus) gewählt ist.

Drücken Sie den Drehregler 7, um die Einstellung zu ändern.

Drehen Sie den Drehregler 7, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehregler 7, um die Einstellung zu bestätigen.

Nützliche Informationen

Gewährleistung

Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen.

Service

Falls Sie einen Reparaturservice benötigen, finden Sie unter www.blaupunkt.com Informationen über Servicepartner in Ihrem Land. Detaillierte Erläuterungen zu den Gerätefunktionen finden Sie in der Bedienungsanleitung unter www.blaupunkt.com

Technische Daten

Spannungsversorgung

Betriebsspannung: 10,5 - 14,4 V

Stromaufnahme

im Betrieb: < 10 A

10 Sek. nach Ausschalten: <3.5mA

Verstärker

Ausgangsleistung: 4 x 24 Watt Sinus bei

14.4 V an 4 Ohm.

4 X 50 Watt max. Leistung

Tuner

Wellenbereiche in Europa/Asien/Thailand:

FM: 87,5 - 108 MHz

AM (MW): 531 - 1 602 kHz

LW (nur Europa): 153 - 279 kHz

Wellenbereiche in den USA:

FM: 87,7 - 107,9 MHz AM (MW): 530 - 1 710kHz

Wellenbereiche in Südamerika:

FM: 87,5 - 107,9 MHz AM (MW): 530 - 1,710kHz FM Frequenzbereich: 30 – 15 000 Hz

CD

Frequenzbereich: 20 – 20 000 Hz

Vorverstärker-Ausgang

4 Kanäle: 4 V

Eingangsempfindlichkeit

Front AUX-IN: 300 mV / 10 kΩ

Abmessungen und Gewicht

B X H X T: 178 X 50 X 160 mm Gewicht: ca. 1,55 kg

Einbauanleitung

Sicherheitsanweisungen

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz-Herstellers beachten.
- Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm2 nicht unterschreiten.
- Fahrzeugseitige Stecker nicht an das Radio anschließen! Bei jedem BLAUPUNKT-Händler erhalten Sie das für Ihren Fahrzeugtyp erforderliche Adapterkabel.
- Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Sollten die hier aufgeführten Hinweise für Ihre Einbauanforderungen nicht passen, wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere Telefon-Hotline. Bei Einbau eines Verstärkers müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-Out-Buchse verbunden werden.

Fremdgerätemassen dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden.

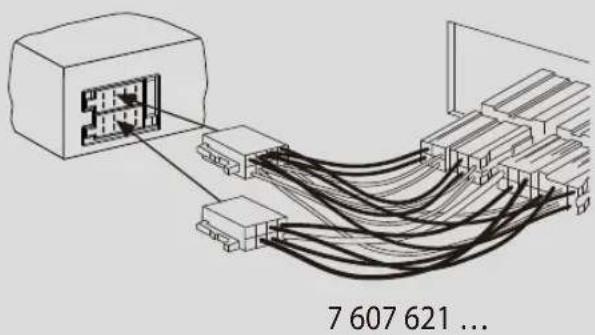

Als Sonderzubehörteil erhältlich

7 607 621 ...

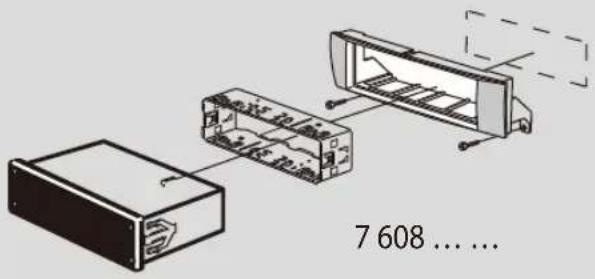

Einbausets

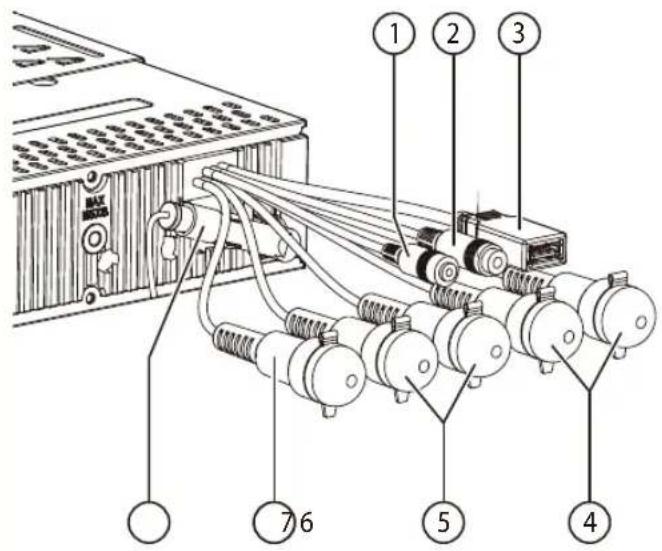

1 Mikrofon-Eingang
2 Steuerrad der Fernbedienung
3 Hinterer USB-Eingang
4 Vorverstärker-Ausgang (Vorderseite)
5 Vorverstärker-Ausgang (Rückseite)
6 Sub Out (Subwoofer)
7 Radioantenne

1.

A		B
1	NC	1	Lautsprecher-Ausgang RR+
2	Telefon Stumm	2	Lautsprecher-Ausgang RR-
3	NC	3	Lautsprecher-Ausgang RF+
4	Permanent +12V	4	Lautsprecher-Ausgang RF-
5	Autoantenne*	5	Lautsprecher-Ausgang LF+
6	Beleuchtung	6	Lautsprecher-Ausgang LF-
7	Kl.15/Zündung	7	Lautsprecher-Ausgang LR+
8	Erdung	8	Lautsprecher-Ausgang LR-

*

Eingeschaltete Stromversorgung +12 V / max. 150 mA

Kompatible iPod/iPhone-Geräte

Unser Produkt ist mit den folgenden iPod/iPhone-Generationen kompatibel;

• iPhone 7 Plus
• iPhone 7
• iPhone 6S Plus
• iPhone 6S
• iPod touch (5. Generation)
• iPhone 6 Plus
• iPhone 6
• iPhone 5s
• iPhone 5c
• iPhone 5

"Made for iPod" und "Made for iPhone" bedeutet, dass ein elektronisches Gerät speziell für den Anschluss an einen iPod oder iPhone entworfen und vom Entwickler in Übereinstimmung mit Apple Leistungsstandards zertifiziert wurde.

Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder dessen Übereinstimmung mit Sicherheits- und Regulierungsstandards.

Bitte beachten Sie, dass die Benutzung dieses Geräts mit einem iPod und iPhone die WiFi-Leistung beeinflussen kann. iPhone und iPod sind Handelszeichen von Apple Inc., registriert in den USA und anderen Ländern.

Dieses Produkt ist durch bestimmte intellektuelle Eigentumsrechte von Microsoft geschützt. Die Benutzung und Verbreitung dieser Technologie über dieses Produkt hinaus ist ohne eine entsprechende Lizenz von Microsoft verboten.

Die Schriftzüge und Logos von Bluetooth® sind eingetragene Warenzeichen von Bluetooth SIG, Inc.

Android ist ein Warenzeichen von Google Inc.

Geeignet für die unten aufgeführten Modelle:

Information:

Bitte beachten Sie, dass es sich bei diesem Dokument um ein allgemeines Handbuch für verschiedene Modelle handelt und dass von Modell zu Modell bestimmte Bedienungsunterschiede auftreten können, insbesondere hinsichtlich der graphischen Darstellungen oder existierenden Funktionen (z.B.CD-Laufwerk, DAB und / oder BT).

• London 470 DAB BT 2001017123460
• Bamberg 470 DAB BT 2001017123461
• Stockholm 370 DABBT 2001017123462
• Frankfurt 370 DAB BT 2001017123463
• Barcelona 270 BT 2001017123464
• Kiel 270 BT 2001017123465
• Skagen 370 DABBT 2001017123470
• Nurnberg 370 DAB BT 2001017123471
• Dubai 324 DABBT 2001017123489
• Dakar 224 BT 2001017123490
• Doha 112BT 2001017123491

356218 4 MENU DIS SRC BLUETOOTH RADIO BLAUPUNKT 1 2 3 4 5 × 7 9 15 1213161714 1110

R C D E C A B A B C A B A B C A B A B C A B C A B C A B C A B C A B C A B C A B C A B C A B C A B C A B C A B C A B C A B C A B C A B C A 8

1.

0° - 30° +/- 10° +/- 10°

1.

31785 Hameln/Deutschland

www.blaupunkt.com
