KÄYTTÖOHJE Barcelona 270 BT BLAUPUNKT

Lyhennetty käyttö- ja asennusohje Voi olla kohde muutoksille ja teknisille modioinneille

Painike Irrotettavan etupaneelin lukituksen avaaminen

MENU -näppäin Lyhyt painallus: valikon avaaminen/sulkeminen Pitkä painallus: selaustoiminnon käynnistys

Virtapainike On/O Lyhyt painallus: autoradion kytkeminen päälle Käytössä: autoradion mykistys (Mute) Pitkä painallus: autoradion kytkeminen pois päältä

Äänenvoimakkuuden säädin

Kiertosäädin Valikossa: valikkotason vaihto, valikkokohdan valinta, asetuksen muuttaminen Radiotila: taajuuden säätö, aseman- /ohjelmatyypin (PTY) haun käynnistys CD-/MP3-/WMA-/iPod-tila: kappalevalinta, nopea siirtyminen eteen- / taaksepäin Selauskäyttö MP3-/WMA- /iPod-tilassa: ID3-kategoria (vain iPod), kansion tai kappaleen valinta

Painike (Eject) CD-levyn ulos työntö

FRONT-AUX-IN-liitäntä

Näppäin Puhelun lopetus/hylkäys

Näppäin Lyhyt painallus: puhelimeen vastaaminen, pikavalinta Pitkä painallus: matkapuhelimen yhteystietojen avaaminen tai puheohjauksen aktivointi

SRC -näppäin Muistitason tai äänilähteen valinta

-näppäin Lyhyt painallus: näytön vaihto Pitkä painallus: näytön kirkkauden vaihto

-korttipaikka Käytettävissä vain, kun etupaneeli on irrotettu

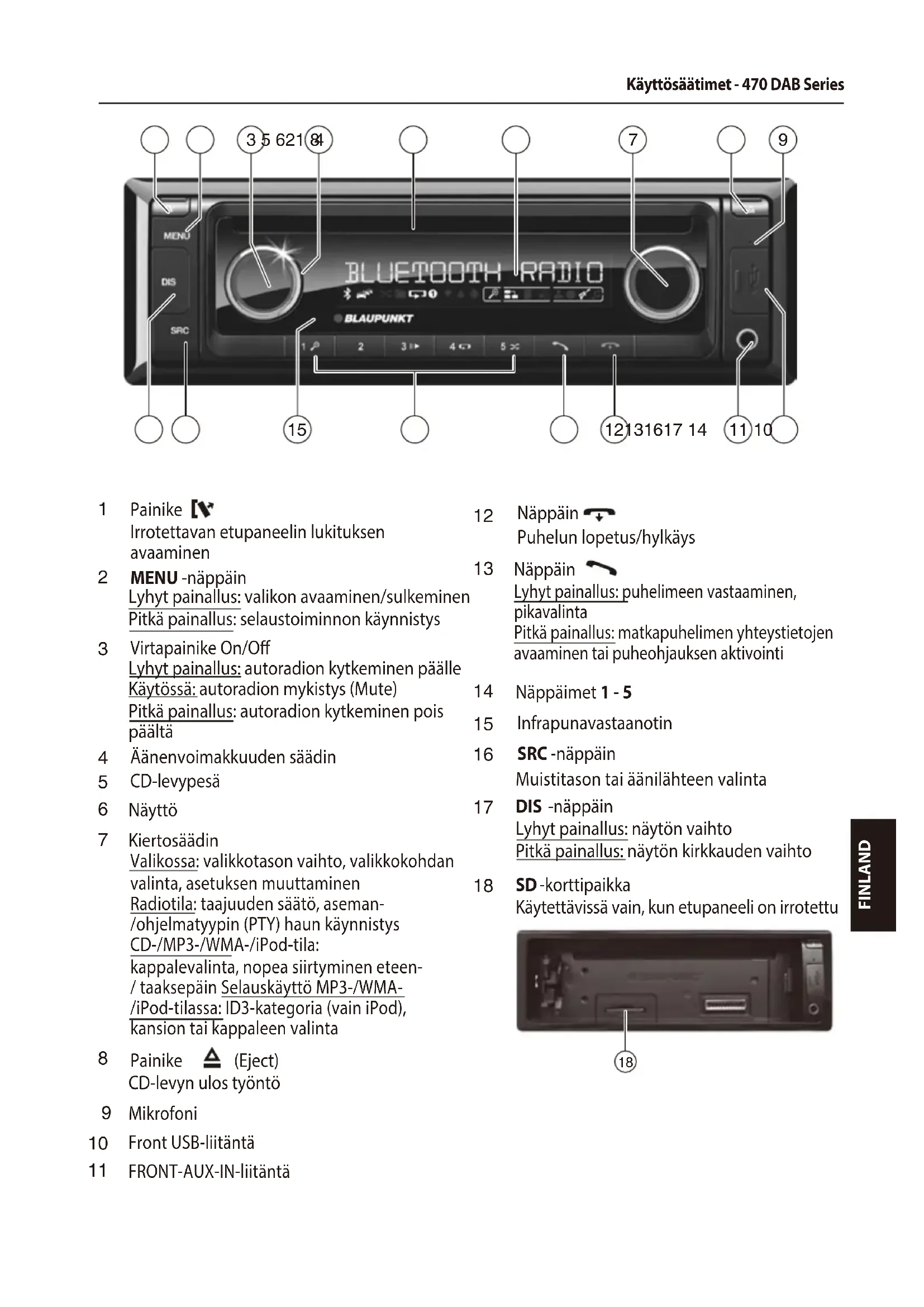

Käyttösäätimet - 470 DAB Series

9Käyttösäätimet - 370 DAB/270 Series

Painike Irrotettavan etupaneelin lukituksen avaaminen

MENU -näppäin Lyhyt painallus: valikon avaaminen/sulkeminen Pitkä painallus: selaustoiminnon käynnistys

Virtapainike On/O Lyhyt painallus: autoradion kytkeminen päälle, Käytössä: autoradion mykistys (Mute), autoradion kytkeminen pois päältä

Äänenvoimakkuuden säädin

CD-levypesä *) vain CD-soittimella varustetuissa malleissa

Kiertosäädin Valikossa: valikkotason vaihto, valikkokohdan valinta, asetuksen muuttaminen Radiotila: taajuuden säätö, aseman- /ohjelmatyypin (PTY) haun käynnistys CD-/MP3-/WMA-/iPod-tila: kappalevalinta, nopea siirtyminen eteen- / taaksepäin Selausnäyttö MP3-/WMA-/iPod -käytössä: ID3-kategoria (vain iPod), kansion tai kappaleen valinta

Painike (Eject) CD-levyn ulos työntö *) vain CD-soittimella varustetuissa malleissa

Front AUX-IN-liitäntä

Näppäin Puhelun lopetus/hylkäys

Näppäin Lyhyt painallus: puhelimeen vastaaminen, pikavalinta Pitkä painallus: matkapuhelimen yhteystietojen avaaminen tai puheohjauksen aktivointi

SRC -näppäin -näppäin Muistitason tai äänilähteen valinta

DIS Lyhyt painallus: näytön vaihto Pitkä painallus: näytön kirkkauden vaihto

SD -korttipaikka Käytettävissä vain, kun etupaneeli on irrotettu 18Mikrofoni

FRONT-AUX-IN-liitäntä

Käyttösäätimet - Heavy Duty 324 DAB / 224 / 112 Series

-näppäin Lyhyt painallus: valikon avaaminen/sulkeminen Pitkä painallus: selaustoiminnon käynnistys

Näppäin Lyhyt painallus: autoradion kytkeminen päälle, Käytössä: autoradion mykistys (Mute), autoradion pois päältä kytkeminen, Pitkä painallus: autoradion kytkeminen pois päältä

Äänenvoimakkuuden säädin

Kiertosäädin Valikossa: valikkotason vaihto, valikkokohdan valinta, asetuksen muuttaminen Radiotila: taajuuden säätö, aseman-/ohjelmatyypin (PTY) haun käynnistys CD-/MP3-/WMA- /iPod-tila:kappalevalinta, nopea siirtyminen eteen- / taaksepäin Selausnäyttö MP3-/WMA- /iPod-tilassa: ID3-kategoria (vain iPod), kansion tai kappaleen valinta

Painike (Eject) CD-levyn ulos työntö Näppäin Puhelun lopetus/hylkäys Näppäin Lyhyt painallus: puhelimeen vastaaminen, pikavalinta Pitkä painallus: matkapuhelimen yhteystietojen avaaminen tai puheohjauksen aktivointi Näppäimet 1 - 5 Infrapunavastaanotin SRC -näppäin Muistitason tai äänilähteen valinta DIS -näppäin Lyhyt painallus: näytön vaihto Pitkä painallus: näytön kirkkauden vaihtoTurvallisuusohjeet Käytetyt tunnusmerkit VAARA! Varoittaa loukkaantumisvaarasta VAROVASTI! Varoittaa CD-soittimen vaurioitumisvaarasta VAARA! Varoittaa kovasta äänenvoimakkuudesta CE-tunnus on vahvistus EU-direktiivien noudattamisesta. Merkitsee toiminnon suorittamista Merkitsee luettelointia Liikenneturvallisuus

Yleiset turvallisuusohjeet

Tarkoituksenmukainen käyttö Asennusohjeet Turvallisuusohjeet Tämä autoradiojärjestelmä on valmistettu tekniikan viimeisimmän tason ja hyväksyttyjen turvallisuusteknisten säätöjen mukaan. Siitä huolimatta voi syntyä vaaroja, mikäli ei noudateta tässä ohjekirjassa annettuja turvallisuusohjeita. Tämä ohjekirja sisältää tärkeitä tietoja, joita noudattamalla autoradion asennus ja käyttö sujuu helposti ja turvallisesti. Käytä laitetta niin, että pystyt aina ohjamaan ajoneuvoa turvallisesti. Epävarmassa tapauksessa pysähdy sopivaan kohtaan ja käytä laitetta ajoneuvon seisoessa. Noudata seuraavia liikenneturvallisuuteen liittyviä ohjeita: Noudata seuraavia ohjeita, jotta sinulle ei aiheudu mitään vammoja: Kuuntele laitetta aina kohtuullisella äänenvoimakkuudella, jotta vältät kuulon vaurioitumisen ja pystyt kuulemaan varoitusäänet (esim. poliisiauton sireenin). Mykistystaukojen aikana (esim. vaihdettaessa äänilähdettä) äänenvoimakkuuden muuttaminen ei ole kuultavissa. Älä nosta äänenvoimakkuutta, kun ääni on mykistetty. Irrota tai asenna etupaneeli vain silloin, kun ajoneuvo seisoo paikallaan.

Älä avaa laitetta, äläkä tee siihen muutoksia. Laite on varustettu Class-1-laserilla, joka voi vaurioittaa silmiä.

Älä korota äänenvoimakkuutta mykistystaukojen aikana, esim. äänilähdettä vaihdettaessa. Äänenvoimakkuuden muuttumista ei voi kuulla mykistyksen aikana. Noudata myös niiden laitteiden ohjeita, joita käytät yhdessä tämän autoradion kanssa. Tässä käyttöohjeessa käytetään seuraavia tunnusmerkkejä: Lue tämä ohjekirja kokonaan ja huolellisesti läpi ennen kuin alat käyttää autoradiota. Säilytä tämä käyttöohje siten, että se on aina kaikkien auton ja laitteen käyttäjien käytettävissä. Jos luovutat autoradion toiselle henkilölle, anna tämä ohjekirja laitteen mukana. Tämä autoradio on tarkoitettu käytettäväksi 12 V sähköjärjestelmän jännitteellä varustetuissa ajoneuvoissa ja se täytyy asentaa DIN-standardin mukaiseen aukkoon. Huomioi teknisissä tiedoissa annetut tehorajat. Anna ammattihenkilön suorittaa korjaukset ja mahdollinen asennus. Saat asentaa tämän autoradion itse vain, jos sinulla on kokemusta autoradioiden asentamisesta ja tunnet ajoneuvon sähköjärjestelmän hyvin. Noudata tämän käyttöohjeen lopussa olevia asennusohjeita.FINLAND Turvallisuusohjeet | Puhdistusohjeet | Hävittämisohjeet | Toimituslaajuus | Käyttöönotto Vaatimustenmukaisuusvakuutus Puhdistusohjeet Hävitysohjeet Toimituslaajuus Lisävarusteet (eivät kuulu toimituslaajuuteen) Käyttöönotto Huomio! Kuljetussuojaruuvit Etupaneelin kiinnitys ja irrotus Huomio Etupaneelin vaurioituminen Etupaneelin kiinnitys Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH vakuuttaa, että tämä laite on direktiivin 2014/53/EU perusvaatimusten ja muiden soveltuvien vaatimusten mukainen. Vaatimustenmukaisuusvaatimus on nähtävissä Internet-osoitteessa www.blaupunkt.com. Käytä vain Blaupunktin hyväksymiä erikoisvarusteita. Tarkempia tietoja saat Blaupunkt-kauppiaaltasi tai internetistä osoitteesta www.blaupunkt.com. Varmista ennen autoradion käyttöönottoa, että kuljetussuojaruuvit on poistettu (katso luku "Asennusohje"). Autoradiossa on varkaussuojana irrotettava etupaneeli (Release Panel). Etupaneeli toimitetaan toimitukseen kuuluvassa kotelossa. Ottaaksesi radion asennuksen jälkeen käyttöön etupaneeli täytyy kiinnittää paikalleen (katso tämän luvun kohta "Etupaneelin kiinnitys"). Ota etupaneeli aina mukaan, kun poistut ajoneuvosta. Ilman etupaneelia autoradio on varkaalle arvoton. Älä päästä etupaneelia putoamaan. Kuljeta etupaneelia niin, ettei se altistu iskuille ja etteivät sen koskettimet pääse likaantumaan. Älä altista etupaneelia suoralle auringonvalolle tai muille lämmönlähteille. Vältä välitöntä ihokosketusta koskettimiin. Paina etupaneeli varovasti vasemmanpuoleiseen pidikkeeseen, niin että se napsahtaa paikalleen. Autoradio sammuu automaattisesti noin 10 sekunnin kuluttua, kun etupaneeli otetaan pois paikaltaan. Etupaneelin vasen puoli irtoaa laitteesta. Pidike estää sitä putoamasta. Liuotin-, puhdistus- ja hankausaineet sekä Cockpit-suihkeet ja muovien hoitoaineet voivat sisältää sellaisia aineita, jotka vaurioittaa autoradion pintaa. Älä hävitä käytöstä poistettua laitetta kotitalousjätteiden mukana! Toimita käytöstä poistettu laite paikalliseen käytettyjen laitteiden kierrätyspisteeseen. Toimituslaajuuteen sisältyy: 1 autoradio 1 käyttö- ja asennusohje 1 kotelo etupaneelin säilyttämiseen 1 asennuskehys 1 antenniliitäntäadapteri 2 irrotustyökalut 1 välikeruuvi 1 kauko-ohjain (sis. paristot) 1 liitäntäkaapeli kaikutila A 1 liitäntäkaapeli kaikutila B

Käytä autoradion puhdistukseen vain kuivaa tai lievästi kostutettua liinaa. Puhdista tarvittaessa etupaneelin koskettimet pehmeällä, puhdistusalko -holilla kostutetulla liinalla. Työnnä etupaneeli kotelon oikeassa reunassa olevaan pidikkeeseen. Etupaneelin irrotus Ohje: Paina painiketta etupaneelin lukituksen vapauttamiseksi. Siirrä etupaneelia hieman vasemmalle, kunnes se irtoaa oikeanpuoleisesta pidikkeestä. Irrota etupaneeli varovasti vasemmasta pidikkeestä.Käyttöönotto | Liikennetiedot | DAB-tila

Päälle kytkentä/pois päältä kytkentä Päälle/pois päältä kytkentä virtapainikkeella (On/O) Kytkeminen pois päältä/päälle ajoneuvon käynnistysvirran välityksellä Autoradio kytkeytyy pois päältä. Ohje: Ohje:

Ohje: Alla mallit DAB-toiminnolla: DAB-tila Ohje: Siirtyminen DAB-tilaan tai DAB-muistitason valinta London 470 DAB BT 2001017123460 Bamberg 470 DAB BT 2001017123461 Stockholm 370 DAB BT 2001017123462 Frankfurt 370 DAB BT 2001017123463 Skagen 370 DAB BT 2001017123470 Nürnberg 370 DAB BT 2001017123471 Dubai 324 DAB BT 2001017123489 Jos kytket autoradion päälle ajoneuvon käynnistysvirran ollessa pois päältä, se sammuu automaattisesti 1 tunnin kuluttua ajoneuvon akun säästämiseksi. Jos autoradio on yhdistetty asennusohjeiden mukaisesti ajoneuvon käynnistysvirtaan ja radiota ei ole sammutettu virtapainikkeella 3, se kytkeytyy päälle ja pois päältä käynnistysvirran kytkemisen mukaan. Äänenvoimakkuutta voidaan säätää asteittain välillä 0 (pois päältä) - 50 (suurin äänenvoimakkuus). Jos puhelin on yhdistetty autoradioon asennusohjeissa annettujen ohjeiden mukaisesti, autoradio mykistyy puhelinkeskustelun ajaksi. Näytössä lukee mykistyksen aikana " TELEPHONE" (puhelin). Kun autoradio on mykistetty, näyttöön ilmestyy mykistyksen ajaksi "MUTE". Tarvitset erityisen DAB-antennin, jotta DAB-signaalien vastaanotto olisi mahdollista. Se voi olla erillinen katolle tai ikkunaan sijoitettu DAB-antenni tai DAB/AM/FM antenniyhdistelmä. DAB:n ansiosta useat samalla taajuudella lähettävät asemat on aina yhdistetty ”kanavaan”. DAB:n ansiosta voit nauttia radion kuuntelusta digitaalisella äänen laadulla. Päinvastoin kuin standardiradiolähetykset useat radio-ohjelmat (asemat) lähetetään aina samalla taajuudella DAB:lle. Nämä asemat on yhdistetty ns. kanaviksi. Eräissä tapauksissa sama asema voidaan vastaanottaa eri kanavilla. Äänenvoimakkuus Äänenvoimakkuuden säätö Autoradion mykistys (Mute) Kanavien/asemien viritys Paina SRC-näppäintä toistuvasti siihen asti, kunnes haluttu DAB-muistitaso ilmestyy näyttöön:

Jos DAB-tila on kytketty päälle, näytössä on tunnusmerkki . Kytke radio päälle painamalla virtapainiketta 3. Autoradio kytkeytyy päälle. Kun haluat kytkeä laitteen pois päältä, pidä virtapainiketta 3 painettuna yli 2 sekunnin ajan. Muuta äänenvoimakkuutta kääntämällä äänenvoimakkuuden säädintä 4. Paina lyhyesti virtapainiketta 3, kun haluat mykistää autoradion tai aktivoida jälleen aikaisemman äänenvoimakkuuden. Jokaiselle DAB-muistitasolle voidaan tallentaa 5 asemaa. DAB-muistitaso voidaan kytkeä päälle ja pois päältä käyttäjävalikossa (katso luku ”Käyttäjäasetukset, kohta "Asetusten tekeminen ”DAB TUNER"-valikossa', valikkokohta ”PRESETS" (alkuasetukset)). Deaktivoidut DAB-muistitasot ohitetaan SRC-painikkeella suoritettavan lähteen valinnan aikana.FINLANDENGLISH DAB-tila /RADIO-tila Ohje: Ohjeet: RDS Asemien viritys Aseman haun käynnistäminen RDS- ja REGIONAL-toiminnot kytketään päälle ja pois päältä käyttäjävalikossa (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "TUNER"-valikossa", valikkokohdat "RDS AF" ja "REGIONAL"). Jos valitset muun alueen kuin "EUROPE" (Eurooppa), RDS kytketään automaattisesti pois päältä. Näytössä ilmoitetaan edelleenkin aseman nimi. Jos haluat käyttää alueellasi RDS-ominaisuuksilla varustettuja radioasemia, aktivoi RDS käyttäjävalikossa. Näyttöön ilmestyy hetkeksi "SEARCH MANUAL" (manuaalinen haku). Voit virittää radioaseman eri tavoin:

Ohje: Kun PTY-toiminto on käynnistetty, asetetaan seuraava kanava, jolla on tällä hetkellä valitun ohjelman tyyppi (katso tämän luvun kohta ”DAB-PTY”) Haku pysähtyy, jos vastaanotetaan kanava. Radio toistaa ensimmäistä kanavalla vastaanotettavissa olevaa asemaa. Asetus Voit nyt hakea kanavia hakua käyttäen. Aseman valinta Kanavan haun jälkeen siltä voidaan valita yksi asema. Jos haluttua ohjelmatyyppiä lähettävä asema löytyy, se jää kuulumaan. Radiotila Monet FM-asemat lähettävät RDS-signaalin (Radio Data System) ohjelman lisänä vastaanottoalueella ”EUROPE” (Eurooppa), joka mahdollistaa seuraavat lisätoiminnot: Kanavan valinta Voit valita suoraan aikaisemmin vastaanotetut kanavat (jotta se olisi mahdollista, kanavan pitää olla vastaanotettavissa). erilaisia ohjelmia. Jos REGIONAL-aluetoiminto on valittu, autoradio vaihtaa vain sellaisille vaihtoehtoisille taajuuksille, joilla lähetetään samaa alueohjelmaa.

Näytössä ilmoitetaan aseman nimi. Autoradio tunnistaa liikennetiedotukset ja uutislähetykset ja pystyy kytkemään ne automaattisesti kuuluville muissakin toimintamuodossa (esim. CD-tilassa). Vaihtoehtoinen taajuus: Kun RDS-toiminto on aktivoituna, autoradio etsii viritetylle asemalle automaattisesti parhaiten kuuluvan taajuuden. Alueellinen: Jotkut asemat jakavat tiettyinä aikoina ohjelmansa alueohjelmiksi tarjoten

Vastaanottoalueella "EUROPE" (Eurooppa): Liikennetiedotustoiminnon ollessa päällä FM-aaltoalueella viritetään vain radioasemia, joka lähettävät liikennetiedotteita. Hakutoiminnon herkkyyttä voidaan säätää (katso luku "Käyttäjäasetukset" kohta ”Asetusten tekeminen "TUNER"-valikossa", valikkokohta "SENSITIVITY" (herkkyys)). Paina lyhyesti näppäintä 7 siirtyäksesi edelliselle/seuraavalle kanavalle. Radio toistaa ensimmäistä kanavalla vastaanotettavissa olevaa asemaa. Paina näppäintä 7 n. 2 sekuntia, käynnistääksesi kanavien haun. Paina lyhyesti näppäintä 7 siirtyäksesi edelliselle/seuraavalle asemalle. Käännä kiertosäädintä 7 yksi pykälä vasemmalle tai oikealle, jotta saat käynnistettyä asemanhaun. Näyttöön tulee hetkeksi "SEARCH AUTO" (automaattinen haku). Seuraava vastaanottokelpoinen asema virittyy kuuluviin. Asemien manuaalinen viritys Paina kiertosäädintä 7 yhden kerran, jotta saat aktivoitua asemien manuaalisen virityksen. Muuta taajuutta asteittain kiertosäädintä 7 kääntämällä.Radiotila/CD-/MP3-/WMA-/iPod-tila: CD-levyn laitteeseen laittaminen /poistaminen Ohje: - tai - CD-levyn laittaminen laitteeseen Siirtyminen CD-/MP3-/WMA-/iPod-tilaan Ohjeet: CD-soittimen vaurioitumisvaara! Ohje: Ohje: CD-levyn automaattista sisäänvetoa ei saa estää eikä avustaa painamalla. Laite vetää CD-levyn automaattisesti sisään ja tarkastaa sen tiedot. Sen jälkeen toisto alkaa CD- tai MP3-tilassa. Jos laitteessa olevaa CD-levyä ei voida toistaa, näyttöön tulee hetkeksi ilmoitus "CD ERROR" (CD-virhe) ja CD-levy tulee automaattisesti ulos noin 2 sekunnin kuluttua. Työnnä CD-levy tekstipuoli ylöspäin CD-levypesään 5, kunnes tunnet vastusta. Aseman tallentaminen tai tallennetun aseman hakeminen Manuaalinen asemien viritys loppuu automaattisesti noin 15 sekunnin kuluttua viimeisestä taajuusmuutoksesta ja asemanhaku käynnistetään sitten kiertosäädintä 7 kääntämällä. Paina näppäintä SRC 16 niin monta kertaa, kunnes näyttöön tulee haluamasi äänilähde: Valitse haluamasi muistitaso. Viritä tarvittaessa haluamasi asema. Paina ja pidä painettuna asemanäppäintä 1 - 5 14 noin 2 sekuntia, kun haluat tallentaa nykyisen aseman kyseiselle painikkeelle. Paina lyhyesti näppäintä 1 - 5 14, kun haluat avata tallennetun aseman. CD-levyn poistaminen Ohje: Ohje: CD-levyn ulostuloa ei saa estää eikä avustaa. painiketta 8, kun haluat poistaa CD-levyn laitteesta. Jos et ota laitteen ulos työntämää CD-levyä pois, soitin vetää sen automaattisesti takaisin sisään n. 10 sekunnin kuluttua. CD-levy voidaan poistaa myös silloin, kun autoradio on sammutettuna tai jokin toinen äänilähde on toiminnassa.

Laitteessa ei saa käyttää normaalista muodosta poikkeavia CD-levyjä (Shape-CD-levyt) eikä halkaisijaltaan 8 cm kokoisia CD-levyjä (Mini-CD-levyt). Emme vastaa CD-soittimen vahingoista, jotka johtuvat soveltumattomien CD-levyjen käytöstä.

"CD”: sisään laitettu CD-levy. "SD(HC)": sisään laitettu muistikortti "USB FRONT" tai "USB REAR": eteen tai taakse kytketty USB-tietoväline. "IPOD FRONT / IPHONE FRONT" tai "IPOD REAR / IPHONE REAR": etu- tai taustapuolelle liitetty iPod / iPhone. "AUX": Järjestelmään kytketty ulkoinen äänilähde

Kulloinenkin äänilähde voidaan valita vain silloin, kun vastaava CD-levy on laitettu sisään tai vastaava laite on liitetty järjestelmään. Jos autoradion täytyy ensin lukea järjestelmään kytketyn laitteen tai tietovälineen tiedot ennen toiston aloittamista, näyttöön tulee sen ajaksi ilmoitus "READING" (lukee). Lukemisen kesto riippuu laitteen tai tietovälineen tietomäärästä ja mallista. Jos laite tai tietoväline on epäkunnossa tai siirrettyjä tietoja ei voida toistaa, näyttöön tulee vastaava ilmoitus (esim. "CD ERROR" (CD-virhe)).FINLANDBluetooth® Bluetooth®-valikko Bluetooth-valikon avaaminen Ohjeet: Matkapuhelimen pariliitäntä ja yhteyden muodostaminen Ohje:

Bluetooth®-valikosta poistutaan automaattisestin. 30 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näkyviin tulee taas nykyisen äänilähteen näyttö. Kun haluat päästä valikossa takaisin kulloinkin ylemmälle valikkotasolle, käännä kiertosäädintä 7, kunnes vaihtoehto "<<<" on valittuna, ja paina kiertosäädintä 7. Mikäli Bluetooth®-toiminto on käynnissä (yhteyden uudelleenmuodostus viimeksi yhdistettynä olleeseen laitteeseen), Bluetooth®-valikon toiminnot ovat estettyjä. Mikäli yrität sen aikana avata Bluetooth®-valikon, näyttöön tulee hetkeksi ilmoitus "LINK BUSY" (yhteys käytössä). Kun haluat keskeyttää Bluetooth®-toiminnon ja avata Bluetooth®-valikon, paina näppäintä 12. Ohje: Bluetooth*-Streaming-laitteen pariliitoksen ja yhteyden muodostaminen Jos autoradio on tällä hetkellä yhdistettynä matkapuhelimeen, yhteys katkeaa automaattisesti, jos muu matkapuhelin yhdistetään siihen. Ohje: Ohje: Jos yhteyden muodostaminen ei onnistu, näyttöön tulee hetkeksi ilmoitus "CONNECT FAILED" (yhteyden muodostaminen epäonnistui). Näyttöön tulee vuorotellen "ENTER PIN" (syötä PIN) ja nykyinen muistissa oleva PIN (vakioasetuksena "1234"). Lisäksi Bluetooth®-tunnus vilkkuu. Sitten Bluetooth®-matkapuhelin voi n. 2 minuutin ajan tunnistaa ja muodostaa yhteyden autoradioon. Voit pariliittää enintään 5 Bluetooth®-laitetta tämän autoradion kanssa. Jos autoradio on tällä hetkellä yhdistettynä matkapuhelimeen, yhteys katkeaa automaattisesti, jos muu matkapuhelin yhdistetään siihen. Jos yrität tehdä kuudennen Bluetooth®-laitteen pariliitännän, näyttöön tulee ilmoitus "PHONE LIST FULL - PLEASE DELETE ENTRIES FROM LIST" (puhelinlista täynnä - poista kohteita listasta). Matkapuhelimen pariliittäminen ja yhdistäminen Jos johonkin Streaming-laitteeseen on jo muodostettu yhteys, kyseinen yhteys katkaistaan automaattisesti, kun muodostat toisen Streaming-laitteen pariliitoksen ja muodostat yhteyden. Bluetooth®-valikko sisältää kaikki tarvittavat toiminnot Bluetooth®-laitteiden pariliitäntään, yhdistämiseen ja hallinnointiin. Avaa käyttäjävalikko painamalla lyhyesti näppäintä MENU 2. Käännä kiertosäädintä 7, kunnes valikkokohta "BLUETOOTH" on valittuna. Avaa Bluetooth®-valikko painamalla kiertosäädintä 7. Käännä kiertosäädintä 7, kunnes haluamasi valikkokohta on valittuna. Suorita asetus (katso seuraavat kappaleet). Paina näppäintä MENU 2 lyhyesti, kun haluat poistua valikosta. Valitse Bluetooth®-valikosta valikkokohta "PAIRING" (pariliitäntä). Avaa valikko painamalla kiertosäädintä 7. Valikkokohta "MOBILE PHONE" (matkapuhelin) on valittuna. Muodosta matkapuhelimen pariliitos painamalla kiertosäädintä 7. Etsi matkapuhelimesi autoradiosta (Bluetooth®-nimi: "BP 440 BT") ja muodosta yhteys. Syötä tarvittaessa autoradion ilmoittama PIN. Näyttöön tulee "PAIRED" (pariliitetty) ja sitten "CONNECTED" (yhteys muodostettu), kun autoradio ja matkapuhelin on pariliitetty ja yhteys muodostettu. Valitse Bluetooth®-valikosta valikkokohta "PAIRING" (pariliitäntä). Avaa valikko painamalla kiertosäädintä 7. Valikkokohta "MOBILE PHONE" (matkapuhelin) on valittuna.Bluetooth® Ohjeet: Ohje: Ohjeet: Puhelun soittaminen Puhelintoiminnot Ohje: Käännä kiertosäädintä 7, jotta saat valittua valikkokohdan ”STREAMING” (tietojen siirto). Tee Streaming-laitteen pariliitäntä painamalla kiertosäädintä 7. Valitse kuhunkin kohtaan numero kääntämällä kiertosäädintä 7. Siirry seuraavaan kohtaan painamalla kiertosäädintä 7. Etsi Streaming-laitteella autoradio (Bluetooth®-nimi: "BP 440 BT") ja muodosta siihen yhteys. Syötä tarvittaessa autoradion ilmoittama PIN-koodi. Jos yhteyden muodostaminen ei onnistu, näyttöön tulee hetkeksi ilmoitus "CONNECT FAILED" (yhteyden muodostaminen epäonnistui). Kun Bluetooth®-laite on yhteydessä autoradioon, näytössä näkyy Bluetooth®-tunnus . Autoradio yrittää päällekytkennän jälkeen automaattisesti muodostaa yhteyden viimeksi yhdistettyyn laitteeseen. Jos yhteyden muodostus epäonnistuu, näyttöön tulee hetkeksi ilmoitus "NO DEVICE" (ei laitetta). Yritä tarvittaessa muodostaa yhteys uudelleen Bluetooth®-laitteesta. Puhelun aikana voit muuttaa äänenvoimakkuutta äänenvoimakkuuden säätimellä 4 tai mykistää mikrofonin ja kaiuttimet virtapainikkeen (On/O) 3 lyhyellä painalluksella. Voit esiasettaa puhelun vähimmäisääne -nvoimakkuuden käyttäjävalikossa (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "VOLUME"-valikossa (äänenvoimakkuus)", valikkokohta "HANDSFREE VOL" (handsfree-tilan äänenvoimakkuus)). Voit vaihdella näppäimellä 13 puhelun äänentoistoa autoradion kaiuttimien ja matkapuhelimen kaiuttimen välillä. Jos sinulle soitetaan puhelun aikana, toiseen puheluun ei voida vastata autoradion kautta. Jos autoradio on sammutettuna käynnistysvirran ollessa päällä, se kytkeytyy saapuvan puhelun yhteydessä automaattisesti päälle. Näin voit vastata puheluun handsfree-laitteen välityksellä. Vastaa puheluun painamalla näppäintä

13. Näytössä näkyy "CALL" (puhelu) ja

puheluun käytetty aika. Hylkää puhelu tai katkaise nykyinen puhelinyhteys painamalla näppäintä 12. Näyttöön tulee ilmoitus "CALL END" (puhelu päättynyt). Jos soittajan numeroa ei välitetä, numeron sijasta näyttöön tulee ilmoitus "PRIVATE NUMBER" (tuntematon numero). Jos soittajan numero on tallennettu muistiin yhdessä nimen kanssa, näytössä ilmoitetaan muistiin merkitty nimi ja numero (katso tämän luvun kohta "Puhelinnumeron tallentaminen autoradioon"). Puhelun loputtua autoradio kytkeytyy jälleen automaattisesti pois päältä. Tulevien puhelujen vastaanotto/hylkääminen Puhelun saapuessa näytössä näkyy vuorotellen "INCOMING CALL" (saapuva puhelu) ja soittajan puhelinnumero. Nykyinen äänilähde mykistyy ja soittoääni kuuluu autoradion kaiuttimista. Näyttöön tulee nykyisin tallennettuna oleva PIN (vakioasetuksena "1234"). Mikäli tarpeen, syötä Streaming-laitteen PIN: Kaikki Streaming-laitteet eivät vaadi PIN-koodin syöttöä tarvittaessa autoradioon. Joissakin Streaming-laitteissa on sen sijaan syötettävä autoradion PIN-numero. Paina sellaisten laitteiden yhteydessä vain kiertosäädintä 7 niin monta kertaa, kunnes ohitat viimeisen kohdan ja vahvistat näin nykyisen PIN-numeron, ja syötä tämä PIN-numero sen jälkeen Streaming-laitteeseen. Näyttöön tulee vuorotellen "ENTER PIN" (syötä PIN) ja nykyinen muistissa oleva PIN (vakioasetuksena "1234"). Lisäksi Bluetooth®-tunnus vilkkuu. Nyt Streaming-laite voi n. 2 minuutin ajan tunnistaa ja muodostaa yhteyden autoradioon. Näyttöön tulee "PAIRED" (pariliitetty) ja sitten "CONNECTED" (yhteys muodostettu), kun autoradio ja Streaming-laite on pariliitetty ja yhteys muodostettu.FINLAND ENGLISH Bluetooth® Avaa syöttövalikko painamalla kiertosäädintä 7. Valitse etsityn kirjauksen alkukirjain kääntämällä kiertosäädintä 7. Vahvista valinta painamalla kiertosäädintä 7. Näytössä ilmoitetaan ensimmäinen valitulla kirjaimella alkava yhteystietokirjaus. Käännä kiertosäädintä 7, kun haluat valita toisen kirjauksen. Soita kyseiseen numeroon painamalla kiertosäädintä 7 tai näppäintä 13. Valitse Bluetooth®-valikosta valikkokohta "DIAL NEW NUMBER" (soita uuteen numeroon). Avaa syöttövalikko painamalla kiertosäädintä 7. Valitse kuhunkin kohtaan numero kääntämällä kiertosäädintä 7. Vaihda seuraavaan kohtaan painamalla kiertosäädintä 7. Soita syötettyyn numeroon painamalla näppäintä 13. Valitse Bluetooth®-valikosta valikkokohta "PHONEBOOK" (yhteystiedot). Avaa yhteystiedot painamalla kiertosäädintä 7. Valitse Bluetooth®-valikosta valikkokohta "PB SEARCH" (haku yhteystiedoista). Valitse Bluetooth®-valikosta valikkokohta "VOICE DIAL" (äänivalinta). Aktivoi puhetunnistus painamalla kiertosäädintä 7 tai näppäintä 13. Sano sen henkilön nimi, jolle haluat soittaa. Nyt voit syöttää puhelinnumeron, jonka pituus on enintään 20 merkkiä: Kun haluat päästä syöttövalikossa takaisin edelliseen kohtaan, käännä kiertosäädintä 7, kunnes vaihtoehto "<" on valittuna, ja paina seuraavaksi kiertosäädintä 7. Näyttöön tulee vuorotellen "CALLING" (soittaa) ja valittu numero. Kun soittoosi vastataan, näyttöön tulee ilmoitus "CALL" (puhelu) ja puheluun käytetty aika. Kun puhelu katkaistaan, näyttöön tulee hetkeksi ilmoitus "CALL END" (puhelu päättynyt). Puhelimen yhteystiedoissa olevaan numeroon soittaminen Tämä toiminto on käytettävissä vain silloin, kun yhdistetyn matkapuhelimen yhteystiedot on välitetty autoradioon (katso luku ”Puhelimen yhteystietotoiminnot"). Näyttöön tulee yhteystietojen ensimmäinen kirjaus. Jos yhteystietoja ei ole vielä siirretty, näyttöön tulee hetkeksi ilmoitus "PHONEBOOK NOT AVAILABLE" (yhteystiedot eivät ole käytettävissä). - tai - Ohje: Ohje: Ohje: Ohje: Ohje: Ohje: Ohje: Jos Bluetooth®-yhteyttä ei ole muodostettu, kun puhetunnistus aktivoidaan, näyttöön tulee hetkeksi ilmoitus "VOICE DIAL FAILED - NO BT CONNECTION" (äänivalinta epäonnistui - ei BT-yhteyttä). Jos nimeä ei tunnisteta tai puhetunnistuksen aika on kulunut loppuun, näyttöön tulee hetkeksi ilmoitus "DIAL FAILED" (numerovalinta epäonnistui). Voit keskeyttää puhetunnistuksen painamalla näppäintä 12. Jos yhteystiedoissa ei ole yhtään valitulla alkukirjaimella alkavaa kirjausta, näyttöön tulee hetkeksi "NOT FOUND" (ei löytynyt). Näyttöön tulee vuorotellen "CALLING" (soittaa) ja valittu numero. Voit soittaa yhteystiedoissa olevaan numeroon myös pikavalinnalla (katso tämän luvun kohta ”Yhteystietojen kirjausten pikavalinta"). Soittaminen äänivalinnalla (Voice Dial) Tämä toiminto on käytettävissä vain, kun yhdistetty matkapuhelin tukee äänivalintaa. Autoradio mykistyy ja näyttöön tulee ilmoitus "SPEAK NOW" (puhu nyt).Halutun puhelinnumeron tai viimeksi valitun tai tallennetun numeron pikavalinnalla voit soittaa puhelun niin, että kyseistä toimintoa ei tarvitse ensin valita Bluetooth®-valikosta. Näyttöön tulee viimeksi valittu numero. Jos mihinkään matkapuhelimeen ei ole parhaillaan yhteyttä, Bluetooth®-valikko avautuu. Valikkokohta "PAIRING" (pariliitäntä) on valittuna. Nyt voit syöttää nimen, jonka pituus on enintään 15 merkkiä: Kun haluat päästä syöttövalikossa takaisin edelliseen kohtaan, käännä kiertosäädintä 7, kunnes vaihtoehto "<" on valittuna, ja paina seuraavaksi kiertosäädintä 7. Näyttöön tulee hetkeksi ilmoitus "NUMBER SAVED" (numero tallennettu). Palaa sen jälkeen takaisin Bluetooth®-valikon valikkohtaan "DIAL NEW NUMBER" (soita uuteen numeroon). Jos valittuun muistinäppäimeen ei ole tallennettu numeroa, näyttöön tulee hetkeksi ilmoitus "NO NUMBER" (ei numeroa). Kun haluat soittaa halumaasi numeroon, Näyttöön ilmestyvät vuorotellen "CALLING" (soittaa) ja valittu numero. Puhelimen yhteystietojen pikavalinta. Tämä toiminto on käytettävissä vain, Voit tallentaa puhelinnumerot autoradioon ja soittaa pikavalinnalla (katso seuraavana oleva kohta). Puhelinnumero tallennetaan sillä hetkellä yhdistetylle puhelimelle ja on siten vain kyseisen puhelimen käytettävissä. Autoradio voi tallentaa enintään viidelle pariliitetylle laitteelle enintään viisi numeroa kullekin. Bluetooth® Kun haluat soittaa viimeksi valittuun numeroon, paina näppäintä 13. Aiemmin muistinäppäimelle tallennettu numero korvataan uudella. Jos puhelimen pariliitäntä poistetaan, kyseiselle puhelimelle tallennetut numerot poistetaan automaattisesti. kun yhdistetyn matkapuhelimen yhteystiedot on välitetty autoradioon (katso luku ”Puhelimen yhteystietotoiminnot"). kun puhelimen yhteystietokirjausten pikavalinta-asetus on tehty (katso luvun "Muut Bluetooth®-valikossa olevat toiminnot" kohta "Pikavalinnan näppäintoiminnon asetus"). Puhelinnumeron tallentaminen autoradioon - tai - Ohje: Ohje: Ohje: Ohjeet: Ohje: Soita kyseiseen numeroon painamalla näppäintä 13. Näyttöön ilmestyvät vuorotellen "CALLING" (soittaa) ja valittu numero. Kun haluat soittaa tallennettuun numeroon, paina näppäintä 13. Paina muistinäppäintä 1 - 5 >, kun haluat siihen tallennetun numeron näyttöön. Huomaa, että puhetunnistuksen aika on rajallinen ja sen kesto on matkapuhelinkohtainen. Voit aktivoida puhetunnistuksen myös pikavalinnalla (katso tämän luvun kohta "Puheohjatun numerovalinnan pikavalinta"). Anna puhelinnumero kuten kohdassa "Puhelun soittaminen" on kuvattu. Paina haluamaasi muistinäppäintä 1 - 5 > noin 2 sekuntia, kun haluat tallentaa vain numeron. Paina kiertosäädintä 7 noin 2 sekuntia, kun haluat antaa kirjaukselle nimen. Valitse kuhunkin kohtaan merkki kääntämällä kiertosäädintä 7. Vaihda seuraavaan kohtaan painamalla kiertosäädintä 7. Paina haluamaasi muistinäppäintä 1 - 5 > noin 2 sekuntia, kun haluat tallentaa numeron ja nimen. Soita kyseiseen numeroon painamalla näppäintä 13. Näyttöön ilmestyvät vuorotellen "CALLING" (soittaa) ja valittu numero. paina näppäintä 13. Paina kiertosäädintä 7, kun haluat avata syöttövalikon ja syöttää numeron (syötä puhelinnumero kuten luvussa "Puhelun soittaminen" on kuvattu). Soita kyseiseen numeroon painamalla näppäintä 13.FINLAND kun yhdistetty matkapuhelin tukee äänivalintaa; kun äänivalinnan pikavalinta-asetus on tehty (katso luvun "Muut Bluetooth®-valikossa olevat toiminnot" kohta "Pikavalinnan näppäintoiminnon asetus"). Ulkoiset äänilähteet Front AUX-IN liitäntä Onnettomuuden yhteydessä Front-AUX-IN -liitännässä oleva pistoke voi aiheuttaa loukkaantumisen. Suorien pistokkeiden tai adapterien käyttö lisää loukkaantumisvaaraa. Tästä syystä suosittelemme käyttämään jakki-kulmapistokkeita. Heti kun ulkoinen äänilähde (esim. MP3-soitin) on kytketty Front-AUX-IN-liitäntään 11, se voidaan valita näppäimellä SRC 16. Näyttöön ilmestyy silloin "AUX".

ON VOLUME (ÄÄNENVOIMAKKUUS RADIOTA

AVATESSA) Äänenvoimakkuuden asetukset radiota avatessa. Asetukset: ON VOLUME (äänenvoimakkuus radiota avatessa 1 - 50) tai LAST VOLUME (viimeksi käytetty äänenvoimakkuus; viimeksi ennen autoradion sammuttamista käytetty äänenvoimakkuus). Suuri äänenvoimakkuus Äänenvoimakkuus voi radiota avatessa olla yllättävän suuri, jos asetus LAST VOLUME (viimeksi käytetty äänenvoimakkuus) on valittuna ja äänenvoimakkuus oli suuri, kun radio viimeksi sammutettiin. Avaa valikko painamalla kiertosäädintä 7. Käännä kiertosäädintä 7, kun haluat vaihtaa valikkokohtien "LAST VOLUME" (viimeksi käytetty äänenvoimakkuus) ja "ON VOLUME" (äänenvoimakkuus radiota avatessa) välillä. Vahvista asetus painamalla kiertosäädintä 7 kaksi kertaa. Vaara! Pistoke lisää loukkaantumisvaaraa. Vaara! Asetusten tekeminen "VOLUME"- valikossa (äänenvoimakkuus) Säädä äänenvoimakkuus aina kohtuulliseksi. Valittaessa "LAST VOLUME": TRAFFIC VOL (liikennetiedotuksen äänenvoimakkuus) (vain alue EUROPE (Eurooppa)) Liikennetiedotusten minimiäänenvoimakkuuden asettaminen. Asetusalue: 1 - 50. Paina kiertosäädintä 7, kun haluat muuttaa asetusta. Aseta äänenvoimakkuus kiertämällä kiertosäädintä 7. Vahvista asetus painamalla kiertosäädintä 7. Paina kiertosäädintä 7, kun haluat muuttaa asetusta. Aseta äänenvoimakkuus kiertämällä kiertosäädintä 7. Vahvista asetus painamalla kiertosäädintä 7. Valittaessa "ON VOLUME": Näytössä ilmoitetaan ensimmäinen yhteystietokirjaus tai yhteystietokirjausten hakutoiminto. Tämä toiminto on käytettävissä vain, Kun haluat aktivoida puhetunnistuksen pikavalinnalla, Autoradio mykistyy ja näyttöön tulee ilmoitus "SPEAK NOW" (puhu nyt). Bluetooth® | | Ulkoiset äänilähteet | Ääniasetukset | Käyttäjäasetukset Äänivalinnan (Voice Dial) pikavalinta Ohje: Kun haluat valita puhelimen yhteystietokirjauksen ja soittaa siihen pikavalinnalla, paina näppäintä 13 noin 2 sekuntia. Valitse tarvittaessa toinen kirjaus kuten kohdassa ”Puhelimen yhteystiedoissa olevaan numeroon soittaminen" on kuvattu. Soita kyseiseen numeroon painamalla näppäintä 13. Näyttöön ilmestyvät vuorotellen "CALLING" (soittaa) ja valittu numero. paina näppäintä 13 noin 2 sekuntia. Sano sen henkilön nimi, jolle haluat soittaa.Tehdasasetukset | Hyödyllisiä tietoja | Tekniset tiedot | Asennusohje Asennusohje Tekniset tiedot Turvallisuusohjeet Noudata asennus- ja liitäntätöiden yhteydessä alla esitettyjä turvallisuusohjeita. Yksityiskohtaiset tiedot laitteen toiminnoista on annettu käyttöohjeessa, joka on saatavissa osoitteessa www. blaupunkt.com Jos tässä annetut ohjeet eivät sovellu asennustilanteeseen, käänny Blaupunkt-kauppiaan, ajoneuvon valmistajan tai infolinja-palvelumme puoleen. Vahvistimen asennuksessa on ehdottomasti kytkettävä ensin laitteiden maadoitukset, ennen kuin linjalähtöliitäntöjen pistokkeet liitetään lähtöliitäntöihin. Muiden laitteiden maadoituksia ei saa kytkeä autoradion (kotelon) maadoituksen. Takuuehdot on saatavilla Internet-sivulla www.blaupunkt.com. Takuu Jos tarvitset takuukorjaus- tai korjauspalvelua, tiedot maasi palveluntarjoajista löydät Internet-osoitteesta www.blaupunkt.com. Korjauspalvelu Hyödyllisiä tietoja Irrota akun miinusnapakytkentä! Noudata ajoneuvon valmistajan antamia turvaohjeita. Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu. Plus- ja miinuskaapelin poikkipinta-ala ei saa olla pienempi kuin 1,5 mm2. Älä kytke auton pistoketta radioon! Saat autoosi sopivan sovitinjohdon BLAUPUNKT-kauppiaaltasi. Merkistä ja mallista riippuen ajoneuvosi voi poiketa tässä esitetystä kuvauksesta. Blaupunkt ei vastaa mistään asennus- tai kytkentävirheiden aiheuttamista vaurioista tai niiden seurauksista. Syöttövirran jännite Käyttöjännite: 10,5 - 14,4 V Virrankulutus käytön aikana: < 10 A 10 sekuntia laitteen sammuttamisen jälkeen: <3.5mA Vahvistin Lähtöteho: 4 x 24 W sinimuotoisena 14,4 V ja 4 ohmin virralla. 4 X 50 W maksimiteho Viritin Aaltoalueet Eurooppa/Aasia/Thaimaa: FM: 87,5 - 108 MHz AM (MW): 531 - 1602 kHz LW (vain Eurooppa): 153 - 279 kHz Aaltoalueet USA: FM: 87,7 - 107.9 MHz AM (MW): 530 -1710kHz Aaltoalueet Etelä-Amerikka: FM : 87,5 - 107.9 MHz AM (MW): 530 -1710kHz Kaistaleveys: 30 – 15 000 Hz CD Taajuusalue: 20 – 20 000 Hz Esivahvistimen lähtö (Pre-amp Out) 4 kanavaa: 4 V Tuloherkkyys FRONT-AUX-IN-liitäntä: 300 mV / 10 kΩ Mitat ja paino: LEV. X KORK.. X SYV.: 178 X 50 X 160 mm Paino: n. 1,55 kgasennusohje Saatavissa lisävarusteina Asennussetit 7 608 … … 7 607 621 …4.

Verkkovirtalähde +12 V / maks. 150 mA; Telephone Mute Permanent +12VAuto antenna*IlluminationKl.15/IgnitionGroundSpeaker out RR+Speaker out RR-Speaker out RR+Speaker out RR-Speaker out RR+Speaker out RR-Speaker out LR+Speaker out LR-Tuotteemme tukee alla mainittuja iPod-/iPhone-laitesukupolvia: Tuetut iPod/iPhone laitteet Soveltuu käytettäväksi alla mainittujen mallien kanssa: Tiedot: "Made for iPod" ja "Made for iPhone" tarkoittaa, että kyseinen elektroninen laite on suunniteltu käytettäväksi yhdessä erityisesti iPodin ja iPhonen kanssa ja se on kehittäjän sertioima vastaamaan Applen suorituskykystandardeja. Apple ei ole vastuussa tämän laitteen toiminnasta tai sen noudattamista määräysstandardeista ja turvallisuusstandardeista. Huomaa, että tämän laitteen käyttö iPodin ja iPhonen kanssa saattaa vaikuttaa langattomaan suorituskykyyn. IPhone ja iPod ovat Apple Inc.:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. Tämä tuote on suojattu tietyillä Microsoftin immateriaalioikeuksilla. Tämän tekniikan käyttö tai käyttöön antaminen tuotteen ulkopuolella on kielletty ilman Microsoftin lisenssiä. Bluetooth®-sanamerkki ja -logo ovat Bluetooth SIG, Inc:n omistamia rekisteröityjä tavaramerkkejä. Android on Google Inc: n tavaramerkki. Huomaa, että tämä on yleisohjekirja eri malleille ja että mallikohtaisesti voi olla joitain toiminnallisia eroja, erityisesti graasissa esityksissä tai olemassa olevissa toiminnoissa (esim. CD-soitin, DAB ja/tai BT).
