HASZNÁLATI ÚTMUTATÓ KFM 1510 F METABO

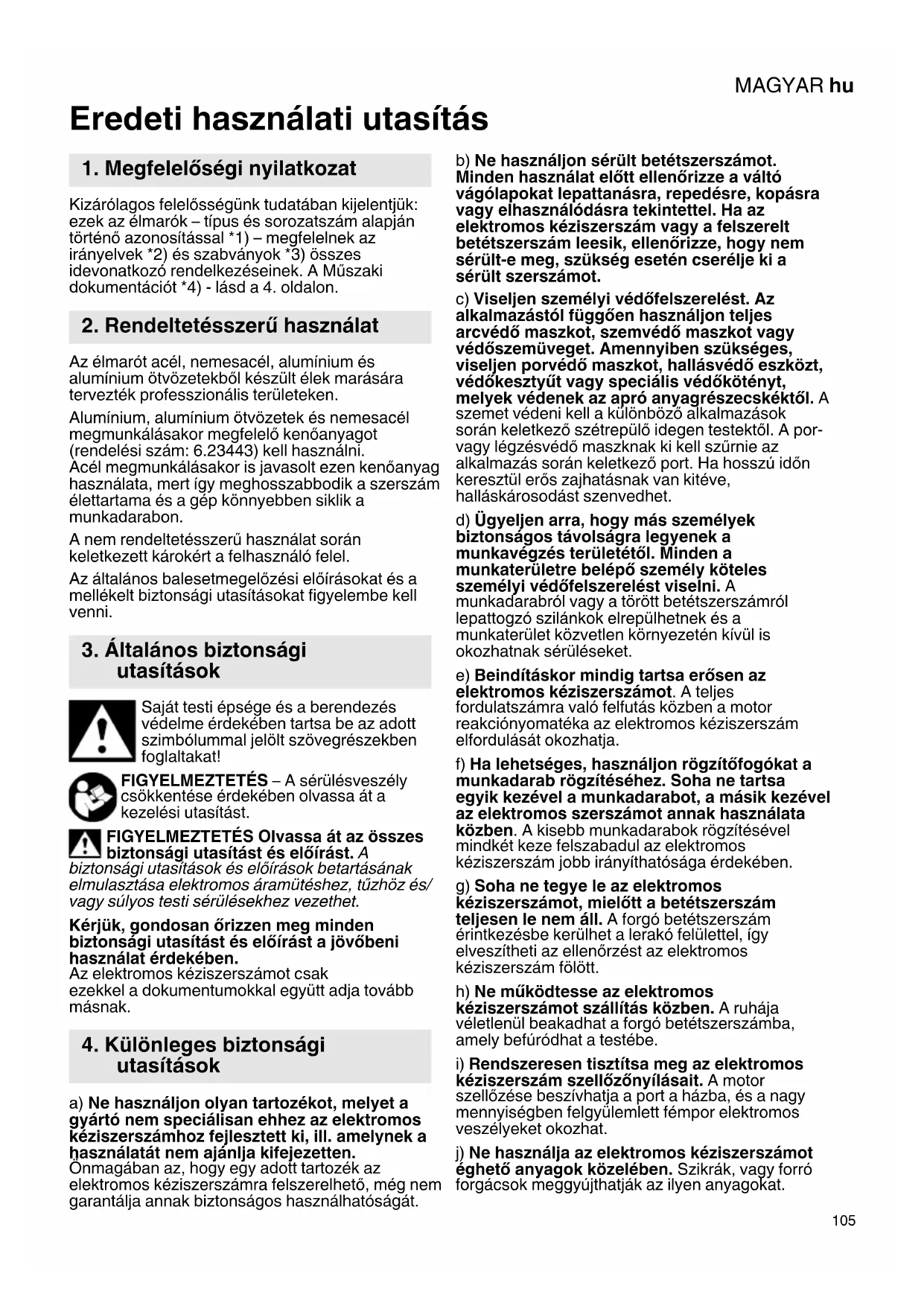

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: ezek az élmarók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 4. oldalon. Az élmarót acél, nemesacél, alumínium és alumínium ötvözetekből készült élek marására tervezték professzionális területeken. Alumínium, alumínium ötvözetek és nemesacél megmunkálásakor megfelelő kenőanyagot (rendelési szám: 6.23443) kell használni. Acél megmunkálásakor is javasolt ezen kenőanyag használata, mert így meghosszabbodik a szerszám élettartama és a gép könnyebben siklik a munkadarabon. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Saját testi épsége és a berendezés védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást. FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet. Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében. Az elektromos kéziszerszámot csak ezekkel a dokumentumokkal együtt adja tovább másnak. a) Ne használjon olyan tartozékot, melyet a gyártó nem speciálisan ehhez az elektromos kéziszerszámhoz fejlesztett ki, ill. amelynek a használatát nem ajánlja kifejezetten. Önmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelhető, még nem garantálja annak biztonságos használhatóságát. b) Ne használjon sérült betétszerszámot. Minden használat előtt ellenőrizze a váltó vágólapokat lepattanásra, repedésre, kopásra vagy elhasználódásra tekintettel. Ha az elektromos kéziszerszám vagy a felszerelt betétszerszám leesik, ellenőrizze, hogy nem sérült-e meg, szükség esetén cserélje ki a sérült szerszámot. c) Viseljen személyi védőfelszerelést. Az alkalmazástól függően használjon teljes arcvédő maszkot, szemvédő maszkot vagy védőszemüveget. Amennyiben szükséges, viseljen porvédő maszkot, hallásvédő eszközt, védőkesztyűt vagy speciális védőkötényt, melyek védenek az apró anyagrészecskéktől. A szemet védeni kell a különböző alkalmazások során keletkező szétrepülő idegen testektől. A por- vagy légzésvédő maszknak ki kell szűrnie az alkalmazás során keletkező port. Ha hosszú időn keresztül erős zajhatásnak van kitéve, halláskárosodást szenvedhet. d) Ügyeljen arra, hogy más személyek biztonságos távolságra legyenek a munkavégzés területétől. Minden a munkaterületre belépő személy köteles személyi védőfelszerelést viselni. A munkadarabról vagy a törött betétszerszámról lepattogzó szilánkok elrepülhetnek és a munkaterület közvetlen környezetén kívül is okozhatnak sérüléseket. e) Beindításkor mindig tartsa erősen az elektromos kéziszerszámot. A teljes fordulatszámra való felfutás közben a motor reakciónyomatéka az elektromos kéziszerszám elfordulását okozhatja. f) Ha lehetséges, használjon rögzítőfogókat a munkadarab rögzítéséhez. Soha ne tartsa egyik kezével a munkadarabot, a másik kezével az elektromos szerszámot annak használata közben. A kisebb munkadarabok rögzítésével mindkét keze felszabadul az elektromos kéziszerszám jobb irányíthatósága érdekében. g) Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, így elveszítheti az ellenőrzést az elektromos kéziszerszám fölött. h) Ne működtesse az elektromos kéziszerszámot szállítás közben. A ruhája véletlenül beakadhat a forgó betétszerszámba, amely befúródhat a testébe.

i) Rendszeresen tisztítsa meg az elektromos

kéziszerszám szellőzőnyílásait. A motor szellőzése beszívhatja a port a házba, és a nagy mennyiségben felgyülemlett fémpor elektromos veszélyeket okozhat. j) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. Szikrák, vagy forró forgácsok meggyújthatják az ilyen anyagokat.

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

k) Ne használjon olyan betétszerszámot, melynek a hűtéséhez folyadékra van szükség. Víz vagy más folyékony hűtőanyag használata esetén fennáll az elektromos áramütés veszélye.

4.1 Visszacsapódás és megfelelő biztonsági

tudnivalók A visszacsapódás a beakadó vagy blokkolódó forgó csiszolótárcsa miatt bekövetkező hirtelen reakció. A beakadás vagy blokkolás a forgó betétszerszám hirtelen megállását okozza. Ilyenkor az ellenőrizetlen elektromos kéziszerszám a betétszerszám forgásirányával ellentétes irányban a blokkolás helye felé csapódik. Ha egy váltó vágólap beakad a munkadarabba vagy leblokkol, a váltó vágólap munkadarabba merülő pereme beakadhat, aminek következtében kitörhet egy darab a váltó vágólapból, vagy visszacsapódást okozhat. A váltó vágólap tartója ilyenkor a kezelő felé vagy ezzel ellentétes irányban mozdul el, a váltó vágólap blokkolási ponton való forgásirányától függően. Ennek hatására a váltó vágólap akár el is törhet. A visszacsapódás az elektromos szerszám nem megfelelő ill. hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával előfordulása elkerülhető. a)Fogja szorosan az elektromos kéziszerszámot, teste és karja pedig legyen olyan helyzetben, hogy fel tudja fogni a visszacsapódásból eredő erőket. A kezelő megfelelő óvintézkedések megtételével uralma alatt tarthatja a visszacsapódásból eredő erőket. b) Különösen óvatosan használja a szerszámot a sarkokban, éles peremek környékén stb. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, és beszoruljon. A forgó betétszerszám a sarkokban, éles peremek közelében vagy visszapattanáskor hajlamos a beszorulásra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz vezethet. c) A betétszerszámot mindig abban az irányban vezesse be az anyagba, amelyikben a vágóél az anyagot elhagyja (megfelel a forgácskidobás irányának). Az elektromos kéziszerszám helytelen irányban történő vezetése a vágóél munkadarabból való kitörését és a szerszám előtolás irányába való rántását okozza. d) Kerülje a váltó vágólap blokkolódását vagy a túl nagy leszorító nyomást. Ne állítsa a letörés magasságát a maximum megengedettnél nagyobbra. A váltó vágólap túlterhelése növeli annak igénybevételét és a megakadásra vagy blokkolásra való hajlamosságát, és ezzel növeli a visszacsapódás vagy a váltó vágólap törésének veszélyét. e) Tartsa távol a kezét a forgó váltó vágólap előtti és utáni területtől. Ha a váltó vágólapot a munkadarabban Öntől távolodó irányban mozgatja, a visszacsapódás közvetlenül Ön felé repítheti az elektromos kéziszerszámba befogott forgó váltó vágólapot. Fordítsa meg, ill. cserélje ki megfelelő időben az eltompult váltó vágólapokat, vagy amelyeknél a bevonat elhasználódott. Az eltompult váltó vágólapok növelik a veszélyét annak, hogy a gép beszorul és kitörik.

4.2 További biztonsági tudnivalók:

Az elektromos szerszámot kizárólag a szigetelt markolatoknál fogva tartsa, mivel a maró a saját hálózati kábelébe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez áramütéshez vezethet. Tartsa tisztán és jól megvilágítva a munkaterületét. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek. FIGYELMEZTETÉS – Mindig viseljen védőszemüveget. Viseljen hallásvédő felszerelést. Húzza ki a dugót a csatlakozóaljzatból, mielőtt bármilyen beállítást, átalakítást, karbantartást vagy tisztítás végezne. Viseljen megfelelő védőruhát. Figyeljen arra, hogy az elrepülő idegen testek miatt senki ne sérüljön meg. Tartsa a közelben tartózkodó személyeket és háziállatokat biztonságos távolságban a berendezéstől. Tartsa távol a haját, laza ruházatot, az ujjait vagy más testrészeit. Azok becsípődhetnek és behúzódhatnak. Hosszú haj esetén viseljen hajhálót. Forgó szerszámra való figyelmeztetés Mindig viseljen védőszemüveget, munkáskesztyűt, és erős védőcipőt, ha géppel dolgozik! Éles peremek okozta sérülésveszély. Viseljen védőkesztyűt. A váltó vágólapok, a váltó vágólap tartója, a munkadarab és a forgácsok a munka befejezése után forróak lehetnek. Viseljen védőkesztyűt. A sérült vagy megrepedt kiegészítő fogantyút ki kell cserélni. Ne üzemeltesse a gépet meghibásodott kiegészítő fogantyúval. Húzza ki a dugót a csatlakozóaljzatból, mielőtt bármilyen beállítást, átalakítást, karbantartást vagy tisztítás végezne. Ajánljuk telepített elszívóberendezés használatát. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD). A gép FI- védőkapcsolóval való lekapcsolásakor el kell végezni a gép ellenőrzését és tisztítását. Lásd a 10. Tisztítás c. fejezetet. Ha hosszabb ideig dolgozik, viseljen fülvédőt. A hosszabb időn keresztül ható erős zajszint halláskárosodást okozhat. Csak éles, ép váltó vágólapot használjon.MAGYAR hu

A munkadarabnak szorosan kell feküdnie és azt csúszás ellen biztosítani kell, pl. befogó szerkezet segítségével. A nagy munkadarabokat megfelelően alá kell támasztani. Gondoskodjon arról, hogy a használat során fellépő szikra és forró forgácsok ne okozzanak veszélyt, pl. ne találják el a felhasználót vagy más személyeket, vagy ne gyújthassanak fel gyúlékony anyagokat. A veszélyeztetett területeket nehezen gyulladó takaróval kell védeni. Tartson készenlétben a tűzveszélyes területen megfelelő oltóanyagot. A készülékre felszerelt markolatokat mindkét kézzel erősen kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Tartsa távol kezeit a marás területétől és a betétszerszámtól. Ne érjen hozzá a forgásban levő betétszerszámhoz! A forgácsot és hasonló anyagokat csak a gép leállásakor távolítsa el. Húzza ki a hálózati csatlakozót a csatlakozóaljzatból. Megrongálódott, egyenetlen ill. vibráló betétszerszámok nem használhatóak. Ne végezzen fej feletti munkát. Tilos használni hiányos gépet, vagy olyat, amelyen nem megengedett módosítást hajtottak végre. A porterhelés csökkentése: A géppel való munkavégzés során keletkező részecskék rákkeltő, allergiás reakciót kiváltó, légúti megbetegedéseket, születési hibákat vagy egyéb reprodukciós károsodásokat okozó anyagokat tartalmazhatnak. Néhány példa az ilyen anyagokra: ólom (ólomtartalmú réteg), ásványi por (falazatból, betonból stb.), a fakezelés kiegészítő anyagai (kromát, favédő anyagok), egyes fafajták (mint tölgy- vagy bükkfa por) fémek, azbeszt. A kockázat függ attól, hogy a felhasználó vagy a közelben tartozkodó személyek mennyi ideig állnak ezen terhelésnek alatt. Figyeljen arra, hogy ne kerüljön a testébe részecske. Ezen anyagok okozta terhelés csökkentése érdekében: gondoskodjon a munkavégzés területének jó szellőzéséről és viseljen megfelelő védőfelszerelést, mint pl. olyan álarcot, amely képes a mikroszkópikus részecskék kiszűrésére. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, - szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. Lásd a 2. és 3. oldalt. 1 kengyelmarkolat 2 kilincskerekek 3 szárnyas csavarok 4 menetes furatok a hajtóműházon 5 oldalsó markolat * 6 skála (letörési magasság) 7 beállító gyűrű (letörési magasság) 8 a skálagyűrű rögzítő csavarja 9 skálagyűrű (letörési magasság)

fordulatszám-beállító kerék

11 elektronikai jel-kijelző * 12 markolat 13 csavarok a forgácsterelő lemezeken 14 forgácsterelő lemezek 15 vezetősín 16 nyíl = előírt munkairány 17 skála (letörési szög) 18 csavarok (letörési szög) 19 a váltó vágólapok tartója / marófej 20 váltó vágólap 21 a váltó vágólap rögzítőcsavarja 22 tolókapcsoló * 23 tolókapcsoló * 24 retesz 25 kapcsológomb * 26 vezetőgörgő 27 skála (a cső átmérője) *kiviteltől függően Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).

6.1 A kiegészítő fogantyú felszerelése

Csak felszerelt kengyelmarkolattal (1) vagy oldalsó markolattal (5) (a kivitelezéstől függ) dolgozzon! Helyezze fel a markolatot az ábrának megfelelően (lásd a 2. oldalon az A-jelű ábrát). A kengyelmarkolat (1) felhelyezése - Helyezze a reteszelő tárcsákat (2) bal és jobb oldalon a markolatra (1). - Tolja a markolatot (1) a reteszelő tárcsákkal (2) elölről a meghajtóházra. - Dugja a szárnyas csavarokat (3) bal és jobb oldalon a markolatba (1) és csavarozza be azokat egy kicsit. - Állítsa be a markolat (1) kívánt szögét. - Húzza meg kézzel erőteljesen a szárnyas csavarokat (3) a jobb és bal oldalon.

6. Üzembe helyezésMAGYARhu

Az oldalsó markolat (5) felhelyezése (a kivitelezéstől függ, csak a KFM 15-10 F, KFMPB 15-10 F): A kis szögek élmarásánál (beállítás: < 30°) a munkavégzés feltételeitől függően előnyös lehet az oldalsó markolat (5) és nem a kengyelmarkolat (1) használata. Nagyobb szögek esetén használja mindig a kengyelmarkolatot (1) annak érdekében, hogy biztonságosabban tudja tartani a gépet. - Csavarozza be szorosan az oldalsó markolatot (5) a gép jobb vagy bal oldalára. Húzza ki a dugót a csatlakozóaljzatból, mielőtt bármilyen beállítást, átalakítást, karbantartást vagy tisztítás végezne. A váltó vágólapok, a váltó vágólap tartója, a munkadarab és a forgácsok a munka befejezése után forróak lehetnek. Viseljen védőkesztyűt. Zúzódásveszély! Viseljen védőkesztyűt.

7.1 A letörési szög beállítása

1. Olvassa le a beállított letörési szöget a skálán

2. Lazítsa meg a csavarokat (13) és tolja fel

mindkét forgácsterelő lemezt (14) (a gép bal és jobb oldalán).

3. Lazítsa meg a csavarokat (18) (elöl és hátul), és

állítsa be a letörési szöget a vezetősín (15) elforgatásával a kívánt szögre. Olvassa le a beállított letörési szöget a skálán (17).

4. Húzza meg erősen a csavarokat (18) (elöl és

5. Tolja le teljesen mindkét forgácsterelő lemezt

(14) (a gép bal és jobb oldalán). Húzza meg a csavarokat (13) (a gép bal és jobb oldalán).

6. A letörési szög megváltoztatásával megváltozik

a letörési magasság is (a szerkezettől függően). Így a letörési szög minden átállítása után állítsa be újra a letörési magasságot is. Lásd a 7.2. fejezetet

7.2 A letörési magasság beállítása

Először állítsa be a letörési szöget:

1. Először ellenőrizze, hogy beállították-e a kívánt

letörési szöget: olvassa le a beállított letörési szöget a skálán (17). Adott esetben állítsa be azt. Lásd a 7.1. fejezetet A beállítási érték kiszámítása: Megjegyzés: a nagy letörési magasságokat mindig több (legalább 3) maró folyamatban kell létrehozni. A kemény anyagok még több maró lépést igényelnek. Így több előnyre is szert tehet: a váltó vágólapok élettartama meghosszabbodik, a munkaeredmény felülete jobb minőségű lesz, és a munkavégzés is kellemesebbé válik. Ne haladja meg az alábbiakban megadott „legnagyobb letörési magasság maró folyamatonként“ értékét. KFM 15...(45°-nál):

2+3. Maró folyamat: max. 3 mm Ne lépje túl a legnagyobb megengedett letörési magasságot (h max ) (lásd a Műszaki adatok c. fejezetet). Az optimális felületminőség elérése érdekében javasoljuk, hogy az utolsó maró folyamatban csak nagyon kevés anyagot hordjon le.

2. Válassza ki a gépéhez illő érvényes diagrammot

(lásd a hátoldalon).

3. Válassza ki a beállított letörési szögre érvényes

vonalat (lásd a hátoldalon).

4. Példa egy 45°-os letörési szög és a kívánt

3 mm-es letörési magasság eléréséhez (lásd az ábrát lent). Eredmény: beállítandó érték = 2,0. Válassza ki az Y-tengelyen a letörési magasságot, amelyet be kíván állítani. Húzzon egy vízszintes vonalat a vonallal való metszési ponthoz. Húzzon ebből a metszési pontból egy függőleges vonalat az X-tengelyig. Olvassa le az értéket az X-tengelyen. Ezt az „X“ értéket a következők szerint kell beállítani a gépen. Megjegyzés: A diagram az éles peremű munkadarabokra vonatkozik. Lekerekített peremű munkadaraboknál azt figyelembe kell venni a letörési magasság beállításánál. A letörési magasság beállítása:

5. Húzza fel a beállító gyűrűt (7) és forgassa el úgy,

hogy a skálán (9) a beállíthassa a diagrammon látható „X“ értéket. Lásd az ábrát (lent): beállított „X“ érték = 2,0. (Egy fordulat „X“=3-nak felel meg. Nagyobb X értékek eléréséhez: forgassa el több fordulattal. A skála (6) körülbelüli orientációt nyújt beállításnál).

6. Végezzen próbamarást.

7. Amennyiben az utolsó maró folyamatnál a

letörési magasságot nagyon pontosan kell beállítani, úgy a következők szerint kell eljárni: Végezzen próbamarást. Mérje meg a lemart letörési magasságot és szükség esetén igazítsa be azt a beállító gyűrű (7) egy skálavonallal való elforgatásával: az óramutató járásával megegyező irányba való elforgatás = nagyobb letörési magasság. Az óramutató járásával ellentétes irányba való elforgatás = kisebb letörési magasság. Végezzen egy újabb próbamarást. Adott esetben ismételje meg ezt a lépést.

8.1 Bekapcsolás / kikapcsolás

A gépet mindig két kézzel fogja. Először kapcsolja be, majd helyezze a betétszerszámot a munkadarabra. Kerülje el a véletlenszerű beindítást: mindig kapcsolja ki a gépet, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel. Folyamatos bekapcsolásnál a berendezés akkor is tovább forog, ha az a kezéből már kicsavarodott. Ezért a készülékre felszerelt markolatokat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Kerülje el, hogy a gép port vagy forgácsot kavarjon fel, vagy szívjon be. A gépet kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt.

(Lásd a B-jelű ábrát a 3. oldalon): Bekapcsolás: tolja előre a tolókapcsolót (22). A tartós bekapcsoláshoz ezután nyomja le addig, amíg az bekattan. Kikapcsolás: nyomja le és engedje fel a tolókapcsoló (22) végét.

(Lásd a B-jelű ábrát a 3. oldalon): Bekapcsolás: tolja el a tolókapcsolót (23) a nyíl irányába majd nyomja meg a tolókapcsolót (23). Kikapcsolás: engedje fel a tolókapcsolót (23).

(Lásd a B-jelű ábrát a 3. oldalon): Pillanatkapcsolás: Bekapcsolás: nyomja be a (24) reteszt, majd nyomja meg a nyomókapcsolót (25). Engedje fel a reteszt (24). Kikapcsolás: engedje el a nyomókapcsolót (25). Tartós bekapcsolás: Bekapcsolás: nyomja be a reteszt (24), és tartsa benyomva. Nyomja meg a nyomókapcsolót (25), és tartsa benyomva. A gépet bekapcsolta. Most nyomja be ismét a reteszt (24) a nyomókapcsoló (25) reteszeléséhez (bekapcsolás tartós üzemre). Kikapcsolás: nyomja meg a nyomókapcsolót (25), és engedje fel.

8.2 Fordulatszám beállítása (KFM 15-10 F)

• Az állító kerékkel (10) a fordulatszám előre beállítható és fokozatmentesen megváltoztatható. Az 1-6. állás hozzávetőleg a következő üresjárati fordulatszámnak felel meg: 1 p. 7800
• / min 4 p. 1020
• 0 / min 2 p. 8600
• / min 5 p. 1110
• 0 / min 3 p. 9400
• / min 6 p. 1220
• 0 / min A VTC-elektronika lehetővé teszi az anyagnak megfelelő munkavégzést, és terhelés alatt is közel állandó fordulatszámot biztosít. A fordulatszámra vonatkozó javaslatok különböző anyagok esetén: Alumínium, réz, sárgaréz -6 Acél 400 N/mm p. 4

-ig ........................................2-4 Nemesacél ....................................................1-3 Legjobb, hogy ha gyakorlati próbával ellenőrzi az optimális beállítást.

8.3 Általános munkára vonatkozó

1. A váltó vágólapok (20) ellenőrzése. Cserélje ki a

megrongálódott vagy elkopott váltó vágólapokat.

2. Rögzítse a munkadarabot rezgésmentesen

szorító berendezésekkel.

3. A csövek megmunkálásakor vegye figyelembe a

4. Állítsa be a letörési szöget (lásd a 7.1. fejezetet).

5. Állítsa be a letörési magasságot (lásd a 7.2.

6. A készülékre felszerelt markolatokat mindkét

kézzel erősen kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

7. A váltó vágólapok (20) nem érnek hozzá a

munkadarabhoz. Először kapcsolja be a gépet, majd helyezze azt a vezetősínnel (15) a munkadarabra és csak ezután vezesse lassan a betétszerszámot a munkadarabhoz.

8. A gépet csak a gépen egy nyíllal (16) megadott

irányba tolja. A gépet csak a nyíl irányába (16) tolja. Különben fennáll a visszacsapódás veszélye. Közepes, a megmunkálandó

anyagnak megfelelően választott előtolással dolgozzon. Ne akadjon be a szerszám, ne nyomja rá, ne rángassa.

9. A gépet úgy kell vezetni, hogy a vezetősín (15) a

munkadarabra feküdjön. 10.A munkavégzés befejezése: vigye el a betétszerszámot a munkadarabtól, kapcsolja ki a gépet. Várja meg, amíg leáll a motort, tegye le a gépet.

8.4 A csövek megmunkálása a külső

1. Számítsa ki a megmunkálandó cső

2. Lásd a C-jelű ábrát a 3. oldalon. Helyezze a

vezetőgörgőt (26) az ábrának megfelelően a vezetősínre (15). Tolja el a vezetőgörgőt (26) és állítsa be a skálán (27) a csőátmérőre. Húzza meg a vezetőgörgő anyacsavarját egy villáskulccsal és rögzítse így a vezetőgörgőt.

3. Vegye figyelembe az általános munkára

vonatkozó figyelmeztetéseket (8.3. fejezet).

4. A készülékre felszerelt markolatokat mindkét

kézzel erősen kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

5. Helyezze a gépet a vezetőgörgővel (26) a cső

külső peremére. Ezután helyezze a vezetősínt a csővég felületére.

6. A váltó vágólapok (20) még nem érnek hozzá a

munkadarabhoz. Először kapcsolja be, majd döntse lassan a gépet a vezetősínen (26) és így vigye a marófejet a munkadarabra.

7. Vegye figyelembe az általános munkára

vonatkozó figyelmeztetéseket (8.3. fejezet).

8.5 KFM 16-15 F: Lehetséges a vezetősínek

(15) elforgatása A KFM 16-15 esetén a vezetősínt (15) keresztben szerelték be. A legtöbb munkavégzésnél így a nagy erőket jobban fel lehet fogni és ezzel fáradtságmentes munkavégzés válik lehetővé. Amennyiben speciális munkavégzésekhez a vezetősínt (15) inkább hosszában szeretné beszerelni, a Metabo ügyfélszolgálat igény szerint egy átszerelési útmutatót tud az Ön rendelkezésére bocsátani.

9.1 A váltó vágólapok cseréje

Húzza ki a dugót a csatlakozóaljzatból, mielőtt bármilyen beállítást, átalakítást, karbantartást vagy tisztítás végezne. A váltó vágólapok, a váltó vágólap tartója, a munkadarab és a forgácsok a munka befejezése után forróak lehetnek. Viseljen védőkesztyűt. Ellenőrizze rendszeresen a váltó vágólapok tartóját (19). A megrongálódott, vagy elkopott váltó vágólap tartót meg kell javíttatni/ki kell cserélni. Ellenőrizze rendszeresen az összes váltó vágólapot (20). Cserélje ki a megrongálódott vagy elkopott váltó vágólapokat. Fordítsa meg, ill. cserélje ki megfelelő időben az eltompult váltó vágólapokat, vagy amelyeknél a bevonat elhasználódott. Az eltompult váltó vágólapok növelik annak veszélyét, hogy a gép beakad és kitörik, vagy a váltó vágólapok tartója (19) megrongálódik. Ne használjon erősen elhasznált vagy megrongálódott váltó vágólapokat. Mindig az összes váltó vágólapot meg kell fordítani vagy ki kell cserélni. Csak a Metabo által engedélyezett váltó vágólapokat használja. Lásd a Tartozékok c. fejezetet. A-jelű kép: normális kopás: fordítsa meg / cserélje ki a váltó vágólapot. B-jelű kép: Kemény anyagok megmunkálása során keletkezett kopás: forgassa meg / cserélje ki a váltó vágólapot. Erősebb kopás esetén már ne használja tovább a váltó vágólapot, hanem cserélje ki azt.

1. Lazítsa meg a csavarokat (13) és toljon fel egy

forgácsterelő lemezt (14).

2. Szükség esetén forgassa el kézzel a váltó

vágólapok tartóját (19).

3. Csavarja ki a rögzítőcsavart (21) és vegye ki a

váltó vágólapot (20).

4. Tisztítsa meg a váltó vágólapot (20) és a befogó

felületeket a váltó vágólap tartóján (19).

5. Forgassa el a váltó vágólapokat vagy,

amennyiben az összes él eltompult, helyezzen be új váltó vágólapokat.

6. Csavarozza fel újra szorosan a váltó

vágólapokat (20) a rögzítőcsavarral (21). Forgatónyomaték: 3,5 Nm.

7. Tolja le teljesen a forgácsterelő lemezt (14).

Húzza meg a csavarokat (13). Megjegyzés: A kitört sarkas vagy rendkívüli esetben eltört váltó vágólapok okai a következőek lehetnek: - Rossz munkavégzés során a váltó vágólapokra gyakorolt ütések: vegye figyelembe a 8.3. fejezetet. - A munkadarab rezgése: rögzítse a munkadarabot rezgésmentesen szorító berendezésekkel. - A váltó vágólapokat nem rögzítették megfelelően: mindig tisztítsa meg a szorító felületeket és vegye figyelembe a forgatónyomatékot.

- A váltó vágólapokat nem rögzítették megfelelően: az erősen elkopott váltó vágólapokon nincs elegendő felfekvési felület és azokat nem lehet megfelelően rögzíteni. Cserélj Húzza ki a hálózati csatlakozót a csatlakozóaljzatból. Forgács és részecskék rakódhatnak le a marófejen (19). Ez a marófej blokkolásához vezethet. Tisztítsa meg rendszeresen a marófejet és annak környezetét és távolítsa el a forgácsot és a részecskéket. A megmunkálás során részecskék juthatnak az elektromos szerszám belsejébe. Ez befolyásolja az elektromos szerszám hűtését. A vezető lerakódások befolyásolhatják az elektromos szerszám védő szigetelését és villamos veszélyeket okozhatnak. Az elektromos szerszám minden első és hátsó légrését rendszeresen, gyakran és alaposan le kell szívni. Ezt megelőzően húzza ki az elektromos szerszámot az energiaellátásról és a munkavégzés során viseljen védőszemüveget és porálarcot. KFM 15-10 F, KFMPB 15-10 F: Az elektronikai jel kijelzője (11) világít és csökken a terhelési fordulatszám. A gép terhelése túl nagy! Járassa a gépet üresjáratban, amíg az elektronikus jel-kijelző el nem alszik. -A gép nem működik. A elektronikus jel kijelzője (11) (kivitelezéstől függ) villog. Működésbe lépett a véletlen bekapcsolás elleni védelem. Amennyiben a csatlakozódugót bekapcsolt gépnél dugják be, vagy az áramellátás előzetes megszakítás után ismét rendelkezésre áll, a gép nem indul el. Kapcsolja ki, majd újra be a készüléket. KFM 16-15 F: - Véletlen bekapcsolás elleni védelem: amennyiben a csatlakozódugót bekapcsolt gépnél dugják be, vagy az áramellátás előzetes megszakítás után ismét rendelkezésre áll, a gép nem indul el. Kapcsolja ki, majd újra be a készüléket. - Túlterhelés elleni védelem: a terhelési fordulatszám csökken. A tekercshőmérséklet túl magas! Járassa üresjáratban a gépet, amíg az lehűl. - A bekapcsolási folyamat rövid feszültségcsökkenést okoz. Ez kedvezőtlen hálózati viszonyok esetén más készülékeket károsan befolyásolhat. 0,4 Ohmnál kisebb hálózati impedancia esetén nem várható zavar. Kizárólag eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan kell felhelyezni. Amennyiben a gépet egy tartóban működtetik: a gépet biztonságosan rögzíteni kell. A gép feletti uralom elvesztése sérüléshez vezethet. A 10 db HM univerzális váltó vágólapok.......................................... 6.23564 B Rögzítőcsavar a váltó vágólapokhoz.................................... 6.23566 C Hűtő-kenő stift................................... 6.23443 A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Elektromos szerszám javítását csak villamos szakember végezheti! A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban. Csak az EU tagországok esetében: elekt- romos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszá- mokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Az adatok értelmezését lásd a 4. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. n =üresjárati fordulatszám (legnagyobb fordulatszám)

=névleges felvett teljesítmény

=leadott teljesítmény

max =max. letörési magasság

max =max. letörési szélesség a =letörési szög

min =a lehető legkisebb csőátmérő m =súly elektromos csatlakozókábel nélkül A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg. II védelmi osztályú gép

14. Környezetvédelem

15. Műszaki adatokMAGYARhu

~ váltóáram A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. rezgésösszérték (háromdimenziós vektorösszeg) EN 60745 szerint meghatározva:

h, SG =rezgéskibocsátási érték

h,SG =bizonytalanság (rezgés) jellemző A-osztályú zajszint:

=hangteljesítményszint

=bizonytalanság Munka közben a zajszint túllépheti a 80 db(A) értéket. Viseljen fülvédőt! Elektromágneses zavarok: Rendkívüli külső elektromágneses zavar esetén egyes esetekben átmeneti fordulatszám- csökkenések léphetnek fel, vagy működésbe léphet az újraindítás elleni védelem. Ebben az esetben kapcsolja ki, majd újra be a gépet.РУССКИЙ ru
