KFM 1510 F - Fräsmaskin METABO - Gratis bruksanvisning och manual

Type de produit	Professionell kantfräs (fasfräs)
Marque	Metabo
Modèle	KFM 1510 F
Puissance absorbée (P1)	1510 W
Puissance débitée (P2)	~1300 W
Plage de vitesse à vide	7800 – 12200 varv/min (6 lägen)
Hauteur de chanfrein max. (hmax)	12 mm (vid 45°)
Largeur de chanfrein max. (bmax)	18 mm
Angle de chanfrein	15° – 60° (justerbar)
Diamètre minimal de tuyau	20 mm
Poids (sans câble)	4,5 kg
Alimentation	230 V ~ 50/60 Hz
Classe de protection	II (dubbel isolering)
Électronique	VTC (konstant hastighet under belastning), kontinuerlig reglering
Fonctions principales	Fasning på stål, rostfritt stål, aluminium; för raka kanter och rör
Entretien et nettoyage	Rengör regelbundet fräshuvudet och ventilationsöppningarna; dammsug bort damm
Sécurité	Omstartsbevakning, överbelastningsskydd, säkerhetsbrytare, nödstopp (beroende på version)
Pièces détachées et réparabilité	Utbytbara skär (ref. 6.23564), fästskruvar (6.23566), smörjstift (6.23443); reparationer av kvalificerad elektriker
Informations générales	Levereras med bygelhandtag, styrskena, nyckel; tillbehör som tillval

Vanliga frågor - KFM 1510 F METABO

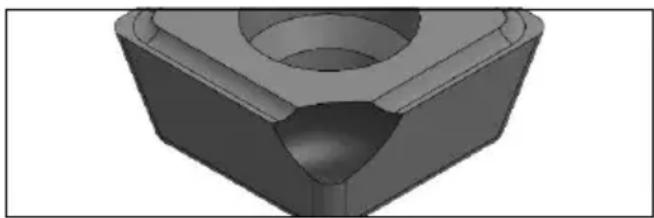

Hur går jag tillväga för att byta de utbytbara skären?

Koppla bort maskinen från nätet före ingrepp. Ta bort skyddsplåtarna, lossa fästskruven (21) och ta bort det använda skäret. Rengör klämytorna, vänd eller byt ut skäret, dra sedan åt med 3,5 Nm. Sätt tillbaka skyddsplåtarna.

Hur justerar jag fashöjden?

Justera först fasvinkeln (skruv 18). Använd det medföljande diagrammet för att bestämma värdet X baserat på vinkeln och önskad höjd. Vrid justeringsringen (7) för att visa värdet X på den graderade skalan (9). Gör en provfasning och justera vid behov.

Kan jag använda denna maskin på rostfritt stål?

Ja, kantfräsen KFM 1510 F är konstruerad för stål, rostfritt stål och aluminium. För rostfritt stål och aluminium måste du använda skärsmörjmedel (ref. 6.23443) och ställa in en lägre hastighet (lägen 1-3 för rostfritt stål).

Vad gör jag om den elektroniska indikatorn tänds under drift?

Den elektroniska indikatorn (11) indikerar överbelastning. Låt maskinen gå på tomgång tills indikatorn släcks. Om indikatorn blinkar, har omstartsbevakningen utlösts: stäng av och sätt på maskinen igen.

Hur justerar jag fasvinkeln?

Lossa skruvarna (13) och ta bort de övre skyddsplåtarna. Lossa de främre och bakre skruvarna (18), vrid sedan styrskenan (15) till önskad vinkel (avläsning på skala 17). Dra åt skruvarna och sätt tillbaka skyddsplåtarna.

Vilka tillbehör rekommenderas för denna kantfräs?

Använd endast Metabo-tillbehör: utbytbara skär HM Universal (6.23564), fästskruvar (6.23566) och smörjstift (6.23443). Fullständig katalog finns på www.metabo.com.

Hur rengör jag maskinen på rätt sätt?

Koppla alltid bort maskinen. Rengör regelbundet fräshuvudet (19) och ventilationsöppningarna med en dammsugare. Använd skyddsglasögon och andningsskydd. Metallavlagringar kan orsaka kortslutning.

Vilken hastighet rekommenderas för stål?

För stål upp till 400 N/mm², använd lägen 4-6; upp till 600 N/mm²: lägen 3-5; upp till 900 N/mm²: lägen 2-4. För rostfritt stål, använd lägen 1-3. Gör en test för att hitta optimal inställning.

Hur använder jag extrahandtaget?

Montera alltid ett handtag (bygelhandtag 1 eller sidohandtag 5) före användning. För bygelhandtaget, placera stoppbrickorna, skruva vingmuttrarna och justera vinkeln. För sidohandtaget, skruva det direkt på vänster eller höger sida av maskinen.

Vad gör jag om maskinen startar ryckigt eller inte startar?

Om sladden är ansluten medan strömbrytaren är påslagen, aktiveras omstartsbevakningen: stäng av och sätt på igen. Vid överbelastning, låt maskinen svalna. Elektromagnetiska störningar kan också orsaka fluktuationer; stäng av och starta om maskinen.

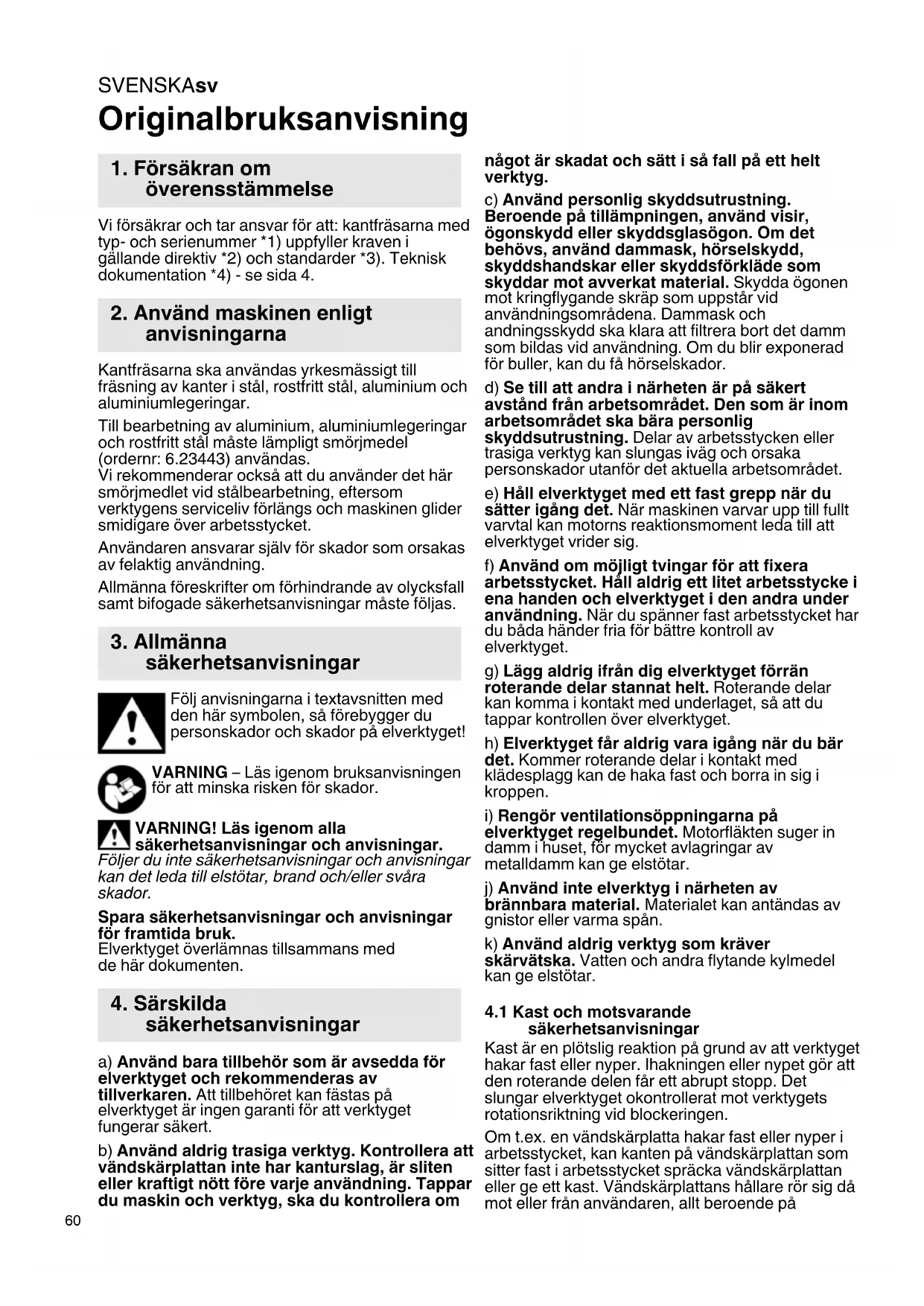

BRUKSANVISNING KFM 1510 F METABO

Vi forsakrar och tar ansvar for att: kantrfasarna med typ- och serienummer *1) uppfyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)- se sida 4.

2. Använd maskinen/GLigt anvisiningarna

Kantfräsarna ske användas yrkesmässigt till fräsning av kanter i stål, rosfritt stål, aluminium och aluminiumlegeringar.

Till bearbetning av aluminium, aluminiumlegeringar och rostfritt stål måste lampligt smörjmedel (ordernr: 6.23443) användas.

Vi reckommender ar också att du använder det hare smörjmedlet vid stålbearbetning, eftersom verktygens serviceliv forlångs och maskinen glider smidigare over arbetsstyket.

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Allmanna foreskrifter om forhindrande av olycksfall samt bifogade sakerhetsanvisningar maste foljas.

3. Allmanna sakerhetsanvisningar

Följ anvisiningarna i textavsnitten med den hare symbolen, sa forebygger du personskador och skador pa elverktyget!

WARNING - Läsigen brom bra克斯anvisningen for att minska risiken for skador.

VARNING! Läsigenom alla sakerhetsanvisningar och anvisningar.

Följer du inte sakerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Elverktyget überlamnas tillsammans med de har dokumenten.

4. Särskilda sakerhetsanvisningar

a) Använd bara tillbehör som är avsedda För elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan föstas på elverktygetär ingen garanti für att verktyget fungerar sakert.
b) Använd aldrig trasiga verktyg. Kontrollera att vändskärplattan inte har kanturslag, ar sliten aller kraftigt nott före varje användning. Tappar du maskin och verktyg, sku du kontrollera om

nagot ar skadat och satt i sö fall på ett helt verktyg.

c) Använd personlig skyddsutrustning. Beroende på tillampningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörsksydd, skyddshandskar eller skyddsförkläde som skyddar mot avverkat material. Skydda ögonen mot kringflygande skrapp som uppstár vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad for buller, kan du få hörskskador.
d) Se till att andra i narheten ar på sakert avstand frän arbetsområdet. Den som ar inom arbetsområdet skara personlig skyddsutrusting. Delar av arbetsstycken erlerasiga verktyg kan slungas ivag och orsaka personskador utanfor det aktuella arbetsområdet.
e) Håll elverktyget med ett fast grepp nar du sätter igäng det. När maskinen varvar upp till fullt varvtil kan motorns reaktrionsmoment leda till att elverktyget vrider sig.
f) Använd om möjgli tvingar für att fixera arbetsstycket. Häll aldrig ett litet arbetsstycke i ena handen och elverktyget i den andra under användning. När du spanner fast arbetsstycket har du båda händer fria for bättre kontroll av elverktyget.
g) Lagg aldrig ifràn dig elverktyget forrān roterande delar stannat welt. Roterande delar kan komma i kontakt med underlaget, sà att du tappar kontrollen over elverktyget.
h) Elverktyget fär aldrig vara igäng;när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen.
i) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in dammi huset, for mycket avlagringar av metalldamm kan ge elstötar.
j) Använd inte elverktyg i narheten av brännbara material. Materialet kan antandas av gnistor eller varma span.
k) Använd aldrig verktyg som kräver skärvatska. Vatten och andra flytande kylmedel kan ge elstötar.

4.1 Kast och motsvarande sakerhetsanvisningar

Kast ar en plotslig reaktion pa ground av att verktyget hakar fast aller nyper. Ihakningen eller nypet gor att den roterande delen farr abrupt stopp.Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen.

Om t.ex. en vändskärplatta hakar fast aller hyper i arbetsstycket, kan kanten på vändskärplattan som sitter fast i arbetsstycket spräcka vändskärplattan eller ge att kast. Vändskärplattans hällare rör sig daß mot erler frän användaren, allt beroende på

hällarens rotationsriktning vid blockeringen. Det kan även leda till att vändskärplatten spräcks.

Ett kast beror helt och hallet på felaktig användning av elverktyget. Det kan forhindras med hjälp av forsiktighetsatgärderna nedan.

a)Häll fast elverktyget ordentlich och inta en kroppssställning som gör att du kan parera kastrekylen med armarna. Genom att vidta lampliga forsiktighetsatgärder kan användaren ta kommando over kastrekylerna.
b) Var extra forsiktig i narheten av horn, skarpa kanter osv. Se till sa att verktyget inte studsar mot arbetsstycket och nyper. Roterande verktyg har latt att nypa om de studsr vid horn och skarpa kanter. Det kan fag dig att tappa kontrollen eller ge kast.
c) För alltid in verktyget at samahall, det häll som skärkanten lamnar materialet at (samma riktning i vilken spanen kastas ut). Om man for in elverktyget i fel riktning orsakar man att brott i verktygets skärkant pa arbetsstycket, vilket gör att elverktyget dras ienna matningsriktning.
d) Se till att vändskärplattan inte hyper eller fär För stor tryckkraft. Fashöjden fär inte ställas in sö att högsta tillåtna fashöjd overskrids.

Overbelastar du vändskärplattan ökar belastningen och risken for att plattan blir stukad eller hyper, vilket kan ge kast eller skivbrott.
e) Undvik att fora in handen i omraret framfor och bakom en roterande vandskarplatta. Nar du for vandskarplattan ifran dig i arbetsstycket kan ett kast slunga elverktyget och den roterande vandskarplattan rakt emot dig.

Trubbiga vändskärplattor eller plattor darrbeläggningen slitits ned maste roteras elleryatas ut i god tid. Om trubbiga vändskärplattor anvands okar risken att maskinen hanger sig och gär sönder.

4.2 Övriga sakerhetsanvisningar:

Elverktyget fär endast hällas i de isolerade handtagen, eftersom fräsen kan komma i kontakt med den egna nätkabeln. Kontakt med strömforande ledning kan spanningsssa tta maskinens metalldilar, sä att du fär en stöt.

Häll arbetsplatsen ren och se till att den ar välbelyst.
Oordning aller dalg belysning på arbetsplatsen kan leda till olyckor.

WARNING! - Använd alltid skyddsglasögon.

Använd hörskénydd.

Dra alltid ur kontakten fore installng, omriggning, underhall aller rengoring.

Använd ratt skyddskiäder.

Se upp sa att ingen skadas pa grund av frammande foremal som slungas ivag.

Personer och husdjur som uppehäller sig i narheten av maskinen maste hallas pa sakert avstand.

Se till att hare, lõst sittande kläder, fingrar och övriga kroppsdelar hàlls undan. Du kan fastna och dras med. Om du har langt hare ha pa dig harnät.

Varning for roterande verktyg

Anvand alltid skyddsglasogon, skyddshandskar och skyddsskor vid arbete med maskiner.

Risk for personskador på grund av vassa kanter. Använd skyddshandskar.

After arbetet slut kan vändskärplattor,hallare till vändskärplattor,arbetycken och span vara varma.Använd skyddshandskar.

Vi rekommenderar att du anvander stationart utsug. Forskoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström pa 30mA . Kontrollera och rengor maskinen om jordfelsbrytaren stanger av den. Se kapitlet 10. Rengöring.

Under langre arbetsperiodeskall horselskydd.
anvandas.Langre paverkan av buller kan ge
horselskador.

Använd bara vassa, oskadade vändskärplattor.

Säkra arbetsstyetcket sa att det ligger stadigt och inte glider, t.ex. med spanntving. Palla upp stora arbetsstxycken ordentligt.

Se till att gnistor och varma span som uppstar under arbetet inte utgor nago fara, t.ex. for anvandaren ell er andra personer, ellertlattantandliga amnen borjar brinna. Tack over riskutsatta omraden med svarentandliga skydd. Lampligt slackningsmedel sca finnas i omraden som kan utsattas for brandrisk.

Häll dārfor alltid maskinen i handtagen med bàda händerna, stå stadigt och koncentrera dig på arbetet.

Häll undan händerna frän fräsningsområdet och fran verktyget.

Ta aldrig roterande delar på verktyget! Ta endast bort span och liknande nar maskinen stå stilla. Dra ut kontakten ur uttaget.

Skadade, ej runda eller vibrerande verktyg fár ej användas.

Arbeta inte pa hjder.

Använd aldrig en trasig aller modifierad maskin med otillatna andringar.

Minska belastning genom damm:

Partiklar som uppstar vid arben medenna maskin kan innehalla cancerframkallande amnen ell er amnen som orsakar allergiska reaktioner, andningsbesvar, missbildninger och andra fortplantningsstorningar. Exempel pa sadana amnen: bly (i blyhaltig farg), mineraliskt damm (i

SVENSKAsv

mursten, betong eller liknande.), tillsatser for trabehandling (kromat, tradskyddsmedel), vissa tratyper (som ek-ller bokdamm), metall, mursten. Risken beror på hur langre användaren aller personer som befinner sig i narheten exponeras for dessa/amnen.

Dessa partiklar fär inte hamna i din kropp.

Beakta foljande anvisningar for att minska risken: Se till att arbetsplatsen har god ventilation och bar lamplig skyddsutrustning, t.ex. andningsmask som filtrerar mikroskopiska partiklar.

Följ gällande bestämmelser für respektive material, personal, arbete och användningsplats (t.ex. regler für olycksförebyggande, avfallshantering).

Samla upp partiklarna pa den plats där de uppstár, undvik att de lagras i den omgivande miljon.

Minska dammbelastningen genom att vidta foljande atgärder:

• Rikta inte partiklarna från maskinen eller maskinens fränluftsflöde mot dig själv, mot personer i narheten eller mot avlagrat damm.
• Använd en utsugsanordning och/eller en luftrenare.
• Sörj für god ventilation på arbetsplatsen och dammsug für att hälla rent. Sopning aller luftbläsning kan göra sa att damm virvlas upp.
• Dammsug eller tvätta skyddskläder. Kläder skä inte blasas, slås eller borstas rena.

5. Översikt

Se sida 2 och 3.

1 Bygelhandtag
2 Lasbrickor
3 Vingskruvar
4 Växelhusgängor
5 Sidohandtag *
6 Skala (fashöjd)
7 Installningsring (fashöjd)
8 Klämskruvar till skalring
9 Skalring (fashöjd)

10 Roda de ajuste para regulação das rotações *
11 Elektronikindikering *
12 Handtag
13 Skruvar till spanskyddsplatar
14 Spanskyddsplatar
15 Styrskena
16 Pil = rekommenderad arbetsriktning
17 Skala (fasvinkel)
18 Skruvar (fasvinkel)
19 Hallare till vändskärplattor/frashuvud
20 Vändskärplatta
21 Fästskruv till vändskärplattan
22 Skjutreglage
23 Paddelbrytare
24 Sparr
25 Strömbrytare
26 Styrrulle
27 Skala (rordiameter)
beroende på utforande

6. Färe användning

Kontrolera Först att den spanning och frekvens som anges på markskylten

överensstämmer med den nätström du skä använda.

Förkoppla alltiden jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

6.1 Satta på stödhandtaget

Arbeta endast med fastsatt bygelhandtag (1)
eller sidohandtag (5) (beroende på

utrusting)! Satt fast handtaget enligt bilden (se sida 2, fig. A).

• Satt fast lásbrickor (2) till vänster och Höger om handtaget (1).
• Skjut handtaget (1) med lásbrickor (2) framifrán upp pá váxelládan.
• Stoppa in vingskruvar (3) till vänster och höger i handtaget (1) och skruva in lätt.
• Ställ in önskad vinkel für handtaget (1).
• Dra at vingskruvarna (3) på vänster och höger sida ordentlich für hand.

Satta på sidohandtag (5) (beroende på utrustning bara på KFM 15-10 F, KFMPB 15-10 F):

Vid kantfräsning av små vinklar (installing< 30° ) kan det, beroende på arbetsvillkoren,

vara fördelaktigt att använda sidohandtaget (5) i stället for bygelhandtaget (1). Vid större vinklar ska bygelhandtaget (1) alltid användas sa att maskinen halls sa sakert som möjlig.

• Skruva fast sidohandtaget (5) på höger eller vänster maskinsida.

7. Installing

Dra alltid ur kontakten fore installng, omriggning, underhall aller rengoring.

After arbetet slut kan vändskärplattor, hällare till vändskärplattor, arbetstycken och span

vara varma. Anvand skyddshandskar.

Klärrisk! Använd skyddshandskar.

7.1 Stalla in fasvinkel

1. Lás av den installda faspvinkeln med hjälp av skalan (17).
2. Lossa paskruvar (13) och tryck upp bada spanskyddsplatarna (14) (till vander och hoger om maskinen).
3. Lossa pā skruvar (18) (framtill och baktill) och ställ in fasvinkel i önskad vinkel genom att vrida pā styrskenan (15). Läs av installd fasvinkel med hjälp av skalan (17)
4. Dra at skruvar (18) (framtil och baktill) ordentligt.
5. Tryck ned bada spanskyddsplatarna (14) (till vänster och höger om maskinen) sä langt det gär. Dra at skruvar (13) (till vänster och höger om maskinen).
6. När fasvinkeländras,ändras ochs fashöjden (beroende på modell). Därfor maste du alltid

stalla in fashojden nar fasvinkel har justerats. Se kapitlet 7.2

7.2 Stalla in fashöjd

Börja med att ställa in fasvinkeln:

1. Borja med att kontrollera om onskad faspvinkel ställts in: Läs av den installda faspvinkel med hjälp av skalan (17). Ställ in vid behov. Se kapitel 7.1

Fastställa inställningsvärde:

Obs! Stora fashöjder maste alltid stallas in under flera fräsninger (minst 3). For härda material kravs det annu fler fräsninger. Det har arbetssattet har foljande fördelar: langre serviceliv for vändskärplattorna, högre kvalitet pa arbetsresultatets yta, arbeten utförs bekvamare.

Den "maximala fashojden per frasning" som anges nedan fär inte överskridas.

KFM 15... (pá 45°):
1:a Frasning: max. 6 mm
2:a + 3:e Frasning: max. 2 mm
KFM 17... (pà 45° )
1:a Frasning: max. 9 mm
2:a + 3:e Frasning: max. 3 mm
Maximalt tillaten fashojd (h) far inte överskridas (se kapitlet Tekniska data).
Basta ytkvalitet uppnár du om du bara tar bort lite material under den sista frasningen.
2. Valj det diagram som gäller För din maskin (se baksida).
3. Valj den linje som gäller for den installda faspvinkeln (se baksida).
4. Exempel på en fasvinkel på 45° och onskad fashöjd på 3 mm (se bild nedan). Resultat: installningsvara de = 2,0.

Välj den fasvinkel som du vill ställa in på Y-axeln. Dra en vågrätt linje fram till linjens skärningspunkt. Frän den har skärningspunktden dru en lodrät linjefram till X-axeln.Las av vardet på X-axeln.Det här vardet "X" maste du nu ställa in på maskinen,enlig fotlande.

Obs: Diagrammet avser arbetsstycken med vassa kanter. På arbetsstycken med runda kanter maste man beakta rundningen vidinstalling av fashojden.

Stalla in fashöjden:

1. Dra upp installingsringen (7) och vrid den sa att vardet "X" stalls in pa skalan (9) fran diagrammet. Se bild (nedan): installt varde "X" = 2,0.

(Ett varv motsvarar "X" = 3. För större X-värden: genomfor fler varv. Med hjälp av skalan (6) fär man en grov orientering vid inställningen).

1. Provfras.
2. Om de sista fräsningarna kräver att fashöjden ställs in mycket exakt gär du tillvögga på följande sätt:

Provfras. Mat den frasta fashojden och anpassa vid behov med en skalmarkering genom att vrida pa installningsringen (7): vridning medurs = storre fashojd. Vridning moturs = mindedfashojd. Provfras en gang till. Upprepa det har steget vid behov.

8. Användning

8.1 Start och stopp

Hantera alltid maskinen med två hander!

Slå på maskinen Först, lagg sedan an verktyget mot arbetsstycket.

Undvik oavsiktlig start: slå alltid av strömbrytaren när du drar ut kontakten ur get aller om strömmen bryts.

Vid kontinuierlig använding fortsätter maskinen att gā om du tappar den. Häll alltid kinen med bāda handerna i handtgén,STA gigt och koncentrera dig pa arbetet.

Undvik att maskinen virvlar upp eller suger in damm eller span. När du slår av maskinen,

lagg

inte ifrān dig den forrān motorn stannat.

KFM 15-10 F (Se sida 3, fig. B):

Start: Skjut skjutreglaget (22) framåt. Tippa ned den tills den snapper fast vid kontinuereglin användning.

SVENSKAsv

Stopp: Tryck på bakkanten av skjutreglaget (22) sa att det lossar.

KFMPB 15-10 F (Se sida 3, fig. B):

Start: Dra paddelbrytaren (23) i pilens riktning och tryck därefter på brytaren (23).

Stopp: Slapp upp paddelbrytaren (23).

KFM 16-15 F (Se sida 3, fig. B):

Starta maskinen:

Start: Tryck in sparren (24) och tryck sedan pa strömbrytaren (25). Slapp sparren (24).

Stopp: Slapp upp strombrytaren (25).

Kontinuerlig användning:

Start: Tryck in sparren (24) ochhall den intryckt. Tryck pa strombrytaren.(25) ochhall den intryckt.Maskinen ar PA.Tryck in sparren (24)ytterligare en gang tills strombrytaren (25) Iaser (kontinuierlig anvandning).

Stopp: Tryck på strömbrytaren (25) och släpp.

1. Kontrollera vändskärplattor (20). Byt ut skadade ell er slitna vändskärplattor.
2. Satt fast arbetsstyetket sa att det inte vibreran med spannanordninger.
3. Beakta informationen i kapitel 8.4 vid rörbearbetning.
4. Stalla in fasvinkel (se kapitel 7.1).
5. Stalla in fashöjd (se kapitel 7.2).
6. Hall dārfor alltid maskinen i handtagen med bāda händerna, stā stadigt och koncentrera dig pa arbetet.

7. Vändskärplattorna (20)kommen inte i kontakt med arbetsstycket. Börja med att slå på maskinen, lagg sedan maskinen med styrskenan (15) mot arbetsstycket. Först)darefter fár man langsamt fora verktyget mot arbetsstycket.

8. Maskinen fär endast skjutas i den riktning som anges på maskinen med hjälp av en pil (16).

Maskinen fär bara skjutas i pilens riktning (16). Annars finns risk for kast. Jobba med lagom matning som ar anpassad till materialet du bearbetar. Kanta inte, tryck inte, sväng inte.

1. Styr maskinen sa att styrskenan (15) ligger an mot arbetsstyetcket.
2. Sluta jobba: För undan verktyget fran arbetsstycket, stäng av maskinen. Se till att motorn stannar, ställ undan maskinen.

8.4 Rörbearbeting vid ytterkant

1. Fastställ rordiametern for det rör som ska bearbetas.
2. Se sida 3, fig. C: Satt fast styrvals (26) enligt markeringen pa styrskenan (15). Forflytta styrrulle (26) och stall in pa rordiametern pa skalan (27). Dra at styrvalsens mutter med hjalp av en skruvnyckel och satt fast styrvalsen.
3. Folj de allmanna arbetsanvisningarna (kapitel 8.3).
4. Hall dārfor alltid maskinen i handtagen med bāda händerna, stā stadigt och koncentrera dig pa arbetet.
5. Lagg an maskinen med styrrullen (26) mot rörets utsida. Lagg sedan an styrskenan mot ytan på röränden.
6. Vändskärplattorna (20)kommen fortfarande inte i kontakt med arbetsstycket. Börja med att koppla pa, tippa sedan maskinen forsiktigt runt styrrullen (26) och for pa sa satt frashuvudet mot arbetsstycket.
7. Folj de allmanna arbetsanvisningarna (kapitel 8.3).

8.5 KFM 16-15 F: Mjolighet att rotera styrskenan (15)

Styrskenan (15) ar installerad på tvåren på KFM 16-15. Detta gör att starka krafter lättare kan fangas upp och att arbetet underlättas För de flesta arbetsuppgifter.

Om du foredrar att installerera styskenan (15) på langden for särskilda arbetsuppgifter kan du bestalla en ombyggnadsanvisning frän Metabos kundtjänst.

9. Underhäll

9.1 Byta vändskärplatta

Dra alltid ur kontakten fore installng, omriggning, underhall aller rengoring.

After arbetet slut kan vändskärplattor, hällare till vändskärplattor, arbetstycken och span vara varma. Använd skyddshandskar.

Kontrollera hällaren till vändskärplattan (19) med jämna mellanrum. Skadade eller slitna hällare till vändskärplattor måste lagas/bytas ut.

Kontrollera samtiga vändskärplattor (20) med jämna mellanrum. Byt ut skadade eller slitna vändskärplattor.

Trubbiga vändskärplattor eller plattor dar beläggningen slitits ned maste roteras aller bytas ut i god tid. Med trubbiga vändskärplattor ökar

risken att maskinen blir hängande och bryter ut ell er att vändskärplatt-fastet (19) skadas.

Fortsatt inte att anvanda kraftigt slitna aller defekta vandskarplattor.
Samtiga vändskärplattor maste alltid roteras aller bytas ut.
Använd endast vändskärplattor som godkänts av Metabo. Läs mer i kapitlet Tillbehör.

Fig. A: normal slitage: Vrid vändskärplatta/byt ut.
Fig. B: Slitage vid bearbetning av HARDa material: vrid/byt ut vändplatta. Vid kraftigare slitage av vändskärplattan ska den inte fortsetta att användas utan bytas ut.

1. Lossa paskruvar (13) ochtryckupp en spanskyddsplat (14).
2. Vid behov vrider du for hand pa vändskärplattornas hällare (19).
3. Skruva ut fästskruv (21) och ta bort vändskärplatta (20).
4. Rengör vändskärplatta (20) och spännytor på vändskärplatt-fastet (19).
5. Vrid pa vändskärplatta erler, om alla skäranordninger ar sloa, satt in en ny vändskärplatta.
6. Skruva tillbaka vändskärplatta (20) med fästskruv (21). Vridmoment: 3,5 Nm.
7. Tryck ned spanskyddsplaten (14) sa lant det gar. Dra at skruvarna (13).

Obs: Orsaker till vändskärplattor med avbrutna hörn eller i extremfallet trasiga vändskärplattor kan vara:

• Slag mot vändskärplattan på grund av felaktigt arbetssätt: Beakta kapitlet 8.3.
• Arbetsstychet vibrerar: Satt fast arbetsstychet sa att det ar vibrationsfritt med hjalp av spannanordninger.
• Vändskärplatta fastsatt på fel sätt: Rengör alltid spännytor och beakta vridmoment.
  Vändskärplatta fastsatt på fel sätt: på kraftigt nötta vändskärplattor finns det inga tillräckligt stora avständningsytor och kan目前国内 inte sättas fast tillräckligt mycket. Byt ut kraftigt nötta vändskärplattor.

10. Rengöring

Span och partiklar kan lagras i frashuvudet (19). Det kan leda till att frashuvudet tappsigen. Rengor frashuvudet och omraretunt omkring samt ta bort span och partiklar med jämna mellanrum.

Under bearbetning kan partiklar avlagras pa insidan av elverktyget. Detta paverkar kylningen av verktyget negativ. Ledande avlagringar kan paverka elverktygets skyddsisolering och orsaka elektriska faror.

Sug ut ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla Först elverktyget frän strömmen ochBAR skyddsglasogon och andningsmask.

11. Felatgärder

KFM 15-10 F, KFMPB 15-10 F:

Elektronikindikeringen (11) tänds och arbetsvarvtalet sjunker.

Maskinbelastningen ar for hog! Lat maskinen

gå på tomgang tills indikeringen För elsignal slocknar.

-Maskinen kor inte. Den elektriska signalindikeringen (11) (beroende pa

ut. Om stickkontakten ansluts nar maskinen ar tillkopplad eller om stromforsorjningen Återstalls aftert avbrott startar inte maskinen. Slå av och pa maskinen ingen.

KFM 16-15 F:

• Aterstartsparr: Om stickkontakten ansluts nar maskinen ar tillkopplad aller om strömförsörjningen Återställs after nett avbrott startup inte maskinen. Slå av och på maskinenigen.
• Overlastskydd: Lastvarvtalet sjunker. Temperaturen på lindningarna ar for hog! Kon maskinen på tomgang tills den har svalnat.
• När du slår på maskinen kan den ge korta spänningsfall. Om elanslutningen inte är sö bra, kan det pÅverka andra maskiner. Om natimpedansen ar lagre an 0,4 Ω börd det inte vara nagra problem.

12. Tillbehör

Använd bara Metabo-originaltillbehör.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den har bruksanvisingen.

Montera tillbehör på att saker tätt. O maskinen körs i enhallare: Se till att maskinen sitter fast ordentigt. Du kan skada dig om du tapping kontrollen over maskinen.

A 10 universal-HM-vandplattor. 6.23564
B Fästskruv till vändplattor. 6.23566
C Kylmedelssticka 6.23443

Det fullständiga tillbehörssortimentet hittar du pa www.metabo.com eller i katalogen.

13. Reparationer

Reparation av elverktyg fär endast utföras av behörig elektriker!

Metabo-elverktyg som behöver repareras skaskickas till din Metabo-Äterförsäljare. För adresser, se www.metabo.com.

Du hittar reservdelslistor på www.metabo.com.

14. Miljöskydd

Följ nationella miljöfreskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackningar och tillbehör.

Förpackningsmaterial mäste bortskaffas i enlighem med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

Gäller endast für EU-länder: Slang inte uttjänta elverktyg i hushállssoporna! Enlicht

EU-direktiv 2012/19/EU om uttjanta el- och

elektronikprodukter samt enligt harmoniserad nationell lag ska uttjanta elverktyg kallsorteras for miljovanlig atervinning.

15. Tekniska data

Förklaringar till uppgifterna finns på sida 4.

Förbehäl ffor tekniska andringar.

n =tomgangsvarvtal (maxvarvtil)

Maskinen har skyddsklass II

Vaxelstrom

I de tekniska specifikationerna oven tas även hansiyn till toleranserna (i enlighet med gällande standarder).

Utsläppsvärden

Dessa varden medger en bedomning av elverktygets utslapp samt jamforelse med andra eldrivna verktyg. Beroende pa forhallandena, elverktygets skick och hur verktygen anvands kan de faktiska vardena vara hogre erler lagre. Rakna även med pauser och perioder med lagre belastning. Anvande uppskattade vardena for att ta fram skyddsatgarder for anvandaren, t.ex. organisatoriska atgarder.

Total vibrationsvärde (vektorsumma i tre riktninger)
räknas fram enligt EN 60745:

ah,SG =Vibrationsemissionsvärde

K_h,SG = Onoggrannhet (vibrationer)

Typisk A-värderad bullerniva:

LpA =Ljudtryckniva

Lw =Ljudeffektniva

K_pA , K_WA = Onoggrannhet

Vid arbete kan ljudnivanoverskrida 80 dB(A).

Använd hörskyydd!

Elektromagnetiska störningar:

Yttre elektromagnetiska störningar kan i vissa extremfall ge übergående varvtilssvängningar eller paverka Återstartspärren. Slå i sö fall av och på maskinenigen.

Reduserstovbelastning:

4 Gjengeboringer på motorhuset

5 Sidehandtak

6 Skala (fasehoyde)

7 Innstillingsring (fasehoyde)

6. När maskinen tas i bruk

6.1 Montering av stottehandtak

Ha alltid monter enten et boylehandtak (1)
eller et handtak pa sider (5) (modellavhengig)

Slå maskinen på För du plasserer verktøyet på arbeidsstykket.

När den er i bruk kan det lösne partikler som trenger inn i maskinen. Det kan pärve kjølingen av maskinen. Konduktive beegg kan pärve isoleringen av maskinen og forårsake elektriske farer.

11. Utbedring av feil

KFM 15-10 F, KFMPB 15-10 F:

Elektronikk-signalet (11) lyser og hastigheten avtar. Maskinen belastes for mye! La maskinen gå pa tomgang til signallyset slukker.

Fest tilbehoret på en sikker mæte. När maskinen brukes i en holder: Fest maskinen sikkert. Tap av kontroll kan före til skader.
