Produkttype	Profesjonell avfreser (kantfreser)
Merke	Metabo
Modell	KFM 1510 F
Inngangseffekt (P1)	1510 W
Utgangseffekt (P2)	~1300 W
Tomgangshastighetsområde	7800 – 12200 o/min (6 trinn)
Maks. avfasingshøyde (hmax)	12 mm (ved 45°)
Maks. avfasingsbredde (bmax)	18 mm
Avfasingsvinkel	15° – 60° (justerbar)
Min. rørdiameter	20 mm
Vekt (uten kabel)	4,5 kg
Strømforsyning	230 V ~ 50/60 Hz
Beskyttelsesklasse	II (dobbelt isolert)
Elektronikk	VTC (konstant hastighet under belastning), kontinuerlig regulering
Hovedfunksjoner	Avfasing på stål, rustfritt stål, aluminium; for rette kanter og rør
Vedlikehold og rengjøring	Rengjør regelmessig fresehodet og ventilasjonsspaltene; støvsug støv
Sikkerhet	Omstartbeskyttelse, overbelastningsbeskyttelse, sikkerhetsbryter, nødstopp (avhengig av versjon)
Reservedeler og reparasjonsevne	Løse plater (ref. 6.23564), festeskruer (6.23566), smørepinne (6.23443); reparasjoner av kvalifisert elektriker
Generell informasjon	Leveres med bøylehåndtak, styreskinne, nøkkel; tilbehør som tilvalg

Ofte stilte spørsmål - KFM 1510 F METABO

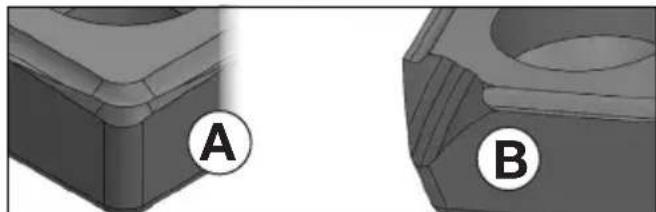

Hvordan bytter jeg de løse platene?

Koble maskinen fra strømmen før du gjør noe. Fjern beskyttelsesplatene, skru ut festeskruen (21) og ta ut den brukte platen. Rengjør klemflatene, drei eller bytt platen, og skru tilbake med et tiltrekkingsmoment på 3,5 Nm. Sett tilbake beskyttelsesplatene.

Hvordan justerer jeg avfasingshøyden?

Juster først avfasingsvinkelen (skrue 18). Bruk det medfølgende diagrammet for å bestemme X-verdien basert på vinkelen og ønsket høyde. Drei justeringsringen (7) for å vise X-verdien på den graderte skalaen (9). Lag en prøvefas og juster om nødvendig.

Kan jeg bruke denne maskinen på rustfritt stål?

Ja, avfreseren KFM 1510 F er designet for stål, rustfritt stål og aluminium. For rustfritt stål og aluminium er det obligatorisk å bruke et skjæresmøremiddel (ref. 6.23443) og stille inn en lavere hastighet (posisjoner 1-3 for rustfritt stål).

Hva gjør jeg hvis den elektroniske indikatoren lyser under drift?

Den elektroniske indikatoren (11) indikerer overbelastning. La maskinen gå på tomgang til indikatoren slukker. Hvis indikatoren blinker, har omstartbeskyttelsen aktivert seg: slå av og på maskinen.

Hvordan justerer jeg avfasingsvinkelen?

Skru ut skruene (13) og fjern de øvre beskyttelsesplatene. Løsne de fremre og bakre skruene (18), drei deretter styreskinnen (15) til ønsket vinkel (avleses på skala 17). Stram skruene og sett tilbake beskyttelsesplatene.

Hvilket tilbehør anbefales for denne avfreseren?

Bruk kun Metabo-tilbehør: løse plater HM Universal (6.23564), festeskruer (6.23566) og smørepinne (6.23443). Fullstendig katalog finnes på www.metabo.com.

Hvordan rengjør jeg maskinen riktig?

Koble alltid maskinen fra strømmen. Rengjør regelmessig fresehodet (19) og ventilasjonsspaltene med en støvsuger. Bruk vernebriller og støvmaske. Metallstøvavleiringer kan forårsake kortslutning.

Hvilken hastighet anbefales for stål?

For stål opptil 400 N/mm², bruk posisjoner 4-6; opptil 600 N/mm²: posisjoner 3-5; opptil 900 N/mm²: posisjoner 2-4. For rustfritt stål, bruk posisjoner 1-3. Gjør en prøve for å finne optimal innstilling.

Hvordan bruker jeg det ekstra håndtaket?

Monter alltid et håndtak (bøyle 1 eller sidehåndtak 5) før bruk. For bøylehåndtaket, plasser stoppskivene, skru fast vingemutterne og juster vinkelen. For sidehåndtaket, skru det direkte på venstre eller høyre side av maskinen.

Hva gjør jeg hvis maskinen starter rykkvis eller ikke starter?

Hvis ledningen er koblet til mens bryteren står i på-stilling, aktiveres omstartbeskyttelsen: slå av og på. Ved overbelastning, la den avkjøles. Elektromagnetiske forstyrrelser kan også forårsake svingninger; stopp og start maskinen på nytt.

BRUKSANVISNING KFM 1510 F METABO

no Original bruksanvisning 74

da Original brugsanvisning 81

Dra ut kontakten ur uttaget.

P1 =nominell effektforbrukning

P₂ =avgiven effekt

hmax =max.fashobj

bmax =max.fasbredd

a = fasvinkel

d =minsta mojliga rordiameter

m =vikt atan sladd

Matvardena ar uppmatta enlgt EN 60745.

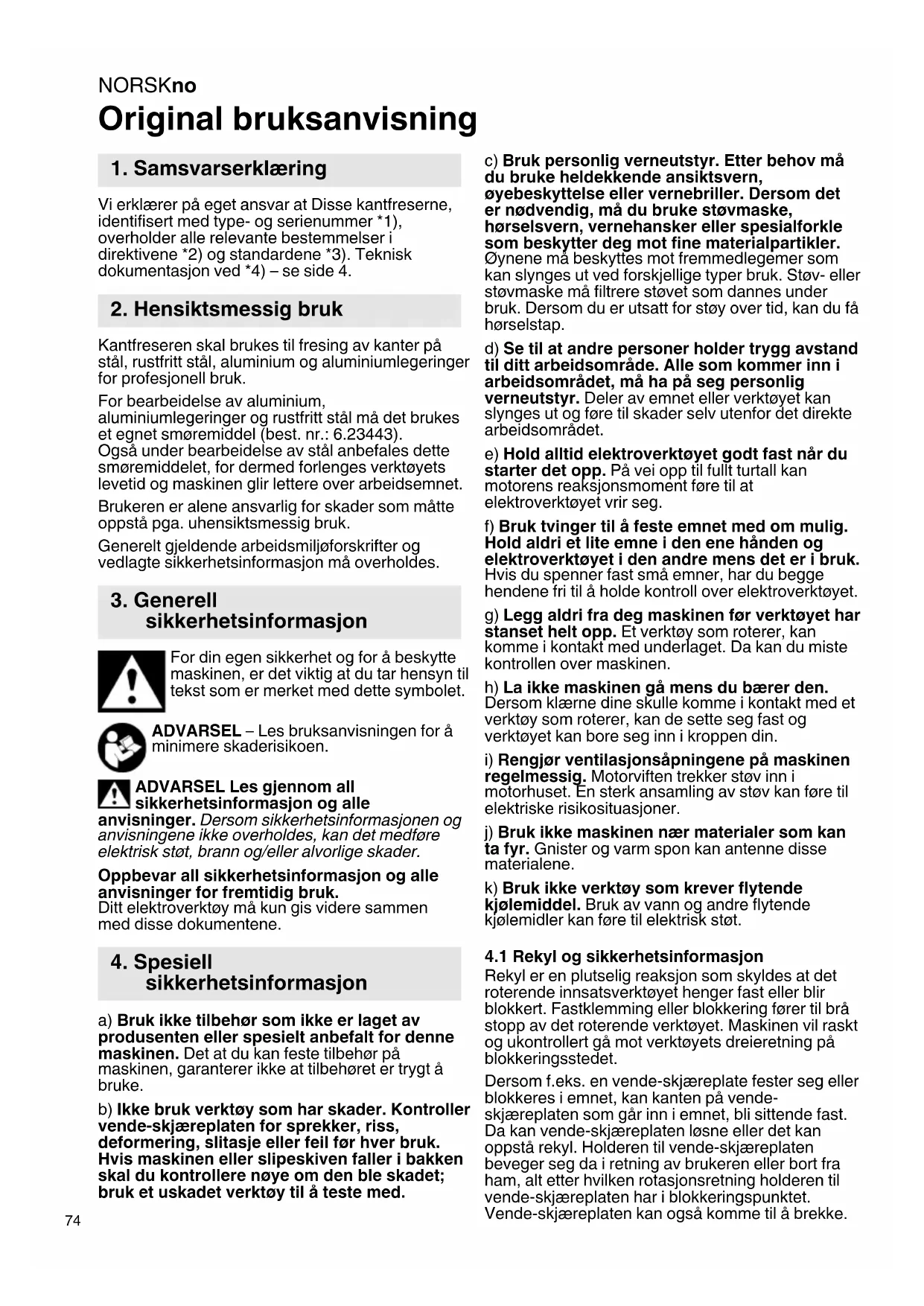

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at Disse kantfreserne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelier direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 4.

2. Hensiktsmessig bruk

Kantfreseren skal brukes til fresing av kanter pa stål, rustfritt stål, aluminium og aluminiumlegeringer for profesjonell bruk.

For bearbeidelse av aluminium, aluminiumlegeringer og rustfritt ståm det brukes et egnet smoremiddel (best. nr.: 6.23443).

Ogsa under bearbeidelse av stal anbefales dettesmoremiddelet, for dermed forlenges verktoyets levetid og maskinen glir lettere over arbeidsemnet.

Brukeren er alene ansvarlig for skader som matte oppsta pga. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljøforskritter og vedlagte sikkerhetsinformasjon ma overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Ditt elektroverktøy på kun gis videre sammen med disse dokumentene.

4. Spesiell sikkerhetsinformasjon

a) Bruk ikke tilbehør som ikke er laget av produsenten eller spesielt anbefalt for denne maskinen. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehørret er trygt Å bruke.
b) Ikke bruk verktoy som har skader. Kontroller vende-skjareplaten for sprekker, riss, deformering, slitasje aller feil for haver bruk. Hvis maskinen eller slipskiven faller i bakken skal du kontrollere noye om den ble skadet; bruk et uskadet verktoy til a teste med.

c) Bruk personlig verneutstyr. Etter behov ma du bruke heldekkende ansiktsvern, oyebeskyttelse erer vernebriller.Dersom det er nodvendig, ma du bruke stovmaske, horselsvern, vernehansker ellspesialforkle som beskytter deg mot fine materialpartikler. Oynene ma beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruK.Stov-ller stovmaske ma filtrere stovet som dannes under bruK.Dersom du er utsatt for stoy over tid, kan du fahorselstab.
d) Se til at andre personer holder trygg avstand til ditt arbeidsomrade. Alle somkommen inn i arbeidsomraret, ma ha pa seg personlig verneutstyr. Deler av emnet aller verktoyet kan slynges ut og fere til skader selvutenfor det direkte arbeidsomraret.
e) Hold alltid elektroverktoyet goof fast nár du starter det opp. Pá vei opp til fullt turtall kan motorens reaksjonsmoment.fore til at elektroverktoyet vrir seg.
f) Bruk tvinger til Å feste emnet med om mulig. Hold aldri et lite emne i den ene händen og elektroverktøyet i den andre mens det er i bruk. Hvis du spanner fast små emner, har du begge hendene fri til Å holde kontroll over elektroverktøyet.
g) Legg aldri fra deg maskinen for verktoyet har stanseht helt opp. Et verktoy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over maskinen.
h) La/DDke maskinen gams du baeR den. Dersom klaerne dine skulle komme i kontakt med et verktoy som roterer, kan de sette seg fast og verktoyet kan bore seg inn i kroppen din.
i) Rengjør ventilasjonsåpningene på maskinen regelmessig. Motorviften trekker stovinn i motorhuset. En sterk ansamling av stov kan fore til elektriske risikosituasjoner.
j) Bruk-ilke maskinen nær materialer som kan ta fyr. Gnister og varm spon kan antennene disse materialene.
k) Bruk ikke verktøy som krever flytende kjolemiddel. Bruk av vann og andre flytende kjolemidler kan.fore til elektrisk støt.

4.1 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at det roterende innsatsverktoyet henger fast eller blir blokkert. Fastklemming eller blokkering forer til bra stopp av det roterende verktoyet. Maskinen vil raskt og ukontrollert g mot verktoyets dreieretning pa blokkeringsstedet.

Dersom f.eks. en vende-skjaereplate fester seg aller blokkeres i emnet, kan kanten pa vende-skjaereplaten som gär inn i emnet, bli sittende fast. Da kan vende-skjaereplaten lösne ell det kan oppsta rekyl. Holderen til vende-skjaereplaten beveger seg da i retning av brukeren eller bort fra ham, alt etter hvilken rotasjonsretning holderen til vende-skjaereplaten har i blokkeringspunktet. Vende-skjaereplaten kan ogsa kommt til a bredke.

Rekyl er falggen av feil eller ukyndig bruk av maskinen. Dette kan forbhindres gjennom egnede tiltak sik det er beskrevet nedenfor.

a) Hold maskinen godt fast og plasser kroppen og armene dine sik at du kan ta imot rekylkreffene. Betjeningspersonen kan beherske rekylkreffene gjennom egnede tiltak.
b) Arbeid særlig forsiktig på områder med hjørner, skarpe kanter osv. Unngå at innsatsverktøyet blir kastet tilbake fra emnet eller setter seg fast. Verktøy som roterer kanlett sette seg fast i hjørner og skarpe kanter. Det fører til nap av kontroll eller rekyl.
c) Før alltid innsatsverktøyet i samme retning inn i materialet som kuttekanten forlater materialet (tilsvarer retningen hvor spon kammer ut). Hvis du fær elektroverktøyet i feil retning, kan kuttekanten til elektroverktøyet i emnet bredkke opp, sik at elektroverktøyet blir trukket i donne retningen.
d) Unngå at vende-skjæreplaten blir blokkert. Bruk ikke for mye makt. Ikne still inn en hoyere storrrelse enn maksimal tillatt fasehøyde. Overbelastning av vende-skjæreplaten gjør at den har lettere for a sette seg fast eller blokkeres. Dermen økes faren for rekyl eller brudd på vende-skjæreplaten.
e) Hold hendene pa avstand fra omraret foran og bak den roterende vende-skjareplaten. Hvis du beveger vende-skjareplaten fra deg pa emnet, kan maskinen med den roterende vende-skjareplaten blk kastet rett pa deg dersom det oppstar rekyl.

Vende-skjaereplater som er blitt stumpe, ellherhvor belegget er slitt, ma vendes eller skiftes uti rett tid. Stumpe vende-skjaereplater oker faren forat maskinen henger seg opp og bryter ut.

4.2 Andre sikkerhetsanvisninger:

Hold alltid elektroverktøyet i de isolerte gripeflatene, fordi fremen kan treffe strømledningen. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spunning og fjre til elektrisk støt.

Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrader og arbeidsomrader uten lys kan fore til ulykker.

ADVARSEL - Bruk alltid vernebriller.

Bruk horselvern.

Trekk stopselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjoring.

Bruk egnede verneklaer.

Se til at ingen kan bli skadet pga. fremmedlegemer som slynges ut.

Hold personer og husdyr som er i nærheten av apparatet pa sikker avstand.

Hår, lõse klær, finger og andre kroppsdeler
må holdes unna. De kan henge fast og
trekkes inn. Bruk harnett hvis du har langt

här.

Fare mot roterende verktoy

Bruk alltid vernebriller, arbeidshansker og vernesko ved arbeid med maskinen.

Fare for personskade på grunn av skarpe kanter. Bruk vernehansker.

Vende-skjaereplater, vende-skjaereplate holder, arbeidsemne og spon kan vaere svert varme etter arbeidet. Bruk vernehansker.

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

Trekk stopselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjoring.

Vi anbefaler bruk av stasjonert avsug. Sett alltid inn en jordfeilbryter (RCD) med maks. utlserstrøm på 30mA . Ved utkobling av maskinen med jordfeilbryter ma den kontrolleres og rengjores. Se kapittel 10. Rengjoring.

Bruk hørselsvern ved lenghte arbeidsokter.

Lengre tids pavirkning av hove stynivaer kan fore til horselskader.

Bruk bare skarpe, uskadde vende-skjaereplater.

Emnet må ligge godt mot underlaget og sikres mot at det sklr, for eksempel ved hjelp av en tvinge. Store emner må støtes tilstrekkelig opp.

Sorg for at det ikke oppstår fare på grunn av gnister eller varm spon, f. eks. ved at disse treffer brukeren aller andre personer eller antenner brennbare stoffer. Farlige områder违法犯罪 med tungt antennelige tepper. I brannfarlige områder på det finnes egnede slukningsmidler iærhen.

Hold alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

Hold hendene borte fra freseområdet og innsatsverktøyet.

Ikke ta på roterende verktøy! Spon o.l. magk kun fjernes nár maskinen er stoppet. Trekk stopselet ut av stikkontakten.

Skadde, urunde aller vibrerende innsatsverktoy mA\ ikke brukes.

Ikke arbeid over hodehoyde.

Bruk aldri apparatet nár det er ufullstendig eller hvis det har blitt gjort ulovlige endringer pa det.

Partikler som oppstar narn maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdomer, fodselssskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstov (murstein, betong o .lign.), tre-impregnering (kromat, trebeskyttelsesmidler), enkelte tresorter

NORSKno

(som eik eller bok), metall, asbest.

Risikoen avhenger av hvor lengeBrukeren ell er andre personer i nærhen utsettes for belastningen.

Slike partikler pågressive trenge inn i kroppen.

For a redusere belastningen av disse stoffene: Sorg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. stovmaske med filter for mikroskopiske partikler.

Folg de rutinene som gjelder for omgang med materialer, personale, bruksomrade og -sted (f.eks. arbeidsvernbestemmelse, deponering).

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

Minimer stovbelastningen ved a:

8 Klemskruer til skalaring

9 Skalaring (fasehoyde)

10 Innstillingshjul til innstilling av turtall

11 Elektronisk signalindikator

12 Händtak

13 Skruer til sponbeskyttelsesplater

14 Sponbeskyttelsesplater

15 Føringsskinne

16 Pil = Foreskrevet arbeidsretning

17 Skala (fasevinkel)

18 Skruer (fasevinkel)

19 Vende-skjaereplateholder / fresehode

20 Vende-skjaereplate

21 Festeskrue til vende-skjaereplate

22 Skyvebryter

23 Bryter*

24 Sperre*

25 Bryterknapp

26 Føringsrull

27 Skala (rordiameter)

*modellavhengig

Kontroller for bruk at nettspenningen og nettfrekvensen på typeskitet stemmer

overens med strømnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrøm pa 30mA .

nár du arbeider! Plasser handtaket sik illustrasjonen viser (se s. 2, bilde. A).

Montere boylehandtak (1)

• Skyy laseskivene (2) inn høyre og venstre pa handtaket (1).
• Skyv handtaket (1) med laseskivene (2) forfra, inn pa girkassen.
• Stikk vingeskruene (3) venstre og høyre inn pahandtaket (1) og skrulettil.
• Still inn onsket vinkel på händctaket (1).
• Trekk til vingeskruene (3) på hoyre og venstre side kraftig for hand.

Monter handtaket på sider (5) (modellavhengig; kun på KFM 15-10 F, KFMPB 15-10 F):

Ved kantfresing av sma vinkler (innstilling < 30° ) kan det eventuelt vare lurt a bruke handtaket (5) i stedet for boylehandtaket (1).

Bruk alltid boylehandtaket (1) ved storre vinkler, da holder du maskinen best.

• Skru fast sidehandtaket (5) på høyre eller venstre side av maskinen.

7. Innstilling

Trekk stopselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold ngjoring.

Vende-skjaereplater, vende-skjaereplate holder, arbeidsemne og spon kan vare sverte etter arbeidet. Bruk vernehansker.

Klemfare! Bruk vernehansker.

7.1 Stille inn fasevinkel

1. Innstift fasevinkel leses av paskala (17).
2. Skruene (13) Iøsnes og beggesponbeskyttelsesplater (14) (venstre og høyreside til maskinen) skyves oppover.
3. Skruene (18) (fremme og bak) lösnes, og fasevinkelen stilles inn i onsket vinkel ved a dreie foringsskinnen (15). Innstilt fasevinkel leses av pa skala (17).
4. Skruene (18) (fremme og bak) trekkes kraftig til.
5. Begge sponbeskyttelsesplater (14) (venstre og høyre side til maskinen) skyves helt ned. Skruene (13) (venstre og høyre side til maskinen) trekkes til.
6. Ved à endre fasevinkelen endres ogsa fasehoyden (avhengig av byggmåte). Still ogsa inn fasehoyden på nytt etter hvr justering av fasevinkelen. Se kapittel 7.2

7.2 Stille inn fasehoyde

Still foprst inn fasevinkel:

1. Først ma du kontrollere om ønsket fasevinkel er innstilt: Innstilt fasevinkel leses av pa skala (17). Still ev. inn. Se kapittel 7.1

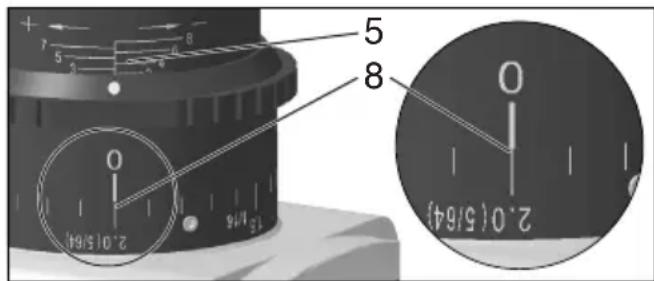

Formidle innstillingsverdi:

Merk: Store fasehøyder opprettes alltid i flere freseforlop (minst 3). Harde materialer krever enda flere freseforlop. Dermen opppstar folgende fordeler: Høyere levetid til vende-skjæreplatene, høyere overflatekvalitet til arbeidsresultatet, mer behagelig arbeid.

"Maksimal fasehoyde per freseforlop" som angis nedenfor ma ikke overskrides.

For optimal overflatekvalitet anbefales det Å kun bruke litt material under siste freseforlop.

1. Velg det diagrammet som gjelder for din maskin (se bakside).
2. Velg gyldig linje for innstilt fasevinkel (se bakside).
3. Eksempel for en fasevinkel på 45° og en ønsket fasehoyde på 3 mm (se bilde nedenfor).

Resultat: Innstillingsverdi = 2,0.

1. Justeringsringen (7) trekkes oppover og dreies slik at verdien "X" fra diagrammet er innstilt pa skalaen (9). Se bilde (nedenfor): Innstilt verdi "X" = 2,0.

(En omdreining tilsvarer "X"=3. For storre X-verdier: Flere omdreininger giennomfores.

Skala (6) brukes til grov orientering under innstilling).

6. Provefresing gennomfores.

1. Skal fasehoyden stilles inn svert noyaktig for siste freseforlop, gar du frem pa folgende mate: Provefresing gjennomfores. Freset fasehoyde males og ved behov, gjennom dreining av justeringsringen (7), tilpasses det med en skalastrek: Drei med klokken = Storre fasehoyde. Drei mot klokken = Lavere fasehoyde. Nok en provefresing gjennomfores. Eventuelt gjentes dette trinnet.

8. Bruk

8.1 Start og stopp

Før alltid maskinen med begge hender.

1 Unngå utilsiktet oppstart av maskinen: Sla alltid av maskinen när stopselet blir trukket ut kontakten eller ved strømbrudd.

Under vedvarende drift fortsetter maskinen Å gå selv om den blir revet ut av hendene dine. derfor alltid maskinen med begge hender i de ndtakene. Stå med god balanse og arbeid entrtert.

Unnga at maskinen virvler opp erller suger inn stov og spon. Etter at maskinen er slatt av, maorst legge den fra deg nár motoren er stanset.

KFM 15-10 F (se side 3, bilde B):

Start: Skyy skyvebryteren (22) forover. Vipp den nedover til den smekker på plass dersom du onsker kontinuerlig innkobling.

Slå av: Trykk på bakerste del av skyvebryteren (22) og slipp opp.

KFMPB 15-10 F (se side 3, bilde B):

Start: Skyy bryteren (23) slick pilen viser og trykk pa bryteren (23).

Slá av: Bryteren (23) slippes.

NORSKno

KFM 16-15 F (se side 3, bilde B):

Momentinnkobling:

Start: Trykk på sperren (24) og trykk deretter på bryterknappen (25). Slipp sperren (24).

Slá av: Slipp bryterknappen (25).

Kontinuerlig drift:

Start: Trykk pa sperren (24) og holde den nede. Trykk pa bryteren (25) og hold den innate. Maskinen er na slatt pa. Trykk pa sperren (24)paa nyt for a lase bryteren (25) (permanentkobling).

Slä av: Trykk på bryterknappen (25) og slipp den.

8.2 Stille inn hastigheten (KFM 15-10 F)

Hastigheten velges trinnlost med justeringsrattet (10).

VTC-elektronikken muliggjør materialtilpasset arbeid og sa á si konstant hastighet ochå ved belastning.

Anbefalt turtall for forskjellige typematerialer:

Maskinen skal alltid skyves i pilens retning (16). Ellers er det fare for rekyl. Arbeid med moderat fremforghingshastighet som passer til materialet som skal bearides. Ikke tipp til sider, ikke trykk, ikke pendle.

1. Maskinen mä fores sik at f-ringsskinnen (15) ligger mot arbeidsemnet.
2. Avslutte arbeidet: Innsatsverktoyet fores bort fra arbeidsemnet, maskinen slas av. La motoren stoppe, legg bort maskinen.

8.4 Bearbeide rør på ytre kant

1. Finn ut av rordiameter til roret som skal bearbeides.
2. Se side 3, bilde B. Føringsrull (26) monteres som vist på føringsskinnen (15). Føringsrullen (26) forskyves og stilles inn på skala (27) på rord diameter. Mutteren til føringsrullen trekkes til med en fastn.dkkel og dermed festes føringsrullen.
3. De generelle arbeidshenvisingene (kapittel 8.3) observeres.
4. Hold alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrtert.
5. Maskinen med føringsrullen (26) legges på den ytre flatten til roret. Deretter legges føringsskinnen på flatten til roretsende.
6. Vende-skjaereplatene (20) berer er ikke arbeidsemnet enna. Sla forst på narr maskinen tippes langsomr rundt foringsrullen (26) og sa fores fresehodet mot arbeidsemnet.
7. De generelle arbeidshenvisingene (kapittel 8.3) observeres.

8.5 KFM 16-15 F: Her kan foreskinnen (15)dreies

På KFM 16-15 er foreskinnen (15) montert pa tvers. I de fleste tilfeller fanger dette høyer krefter bedre opp, sa arbeidet blir lettere.

Hvis du av noen ársak önsker á ha foreskinnen (15)
monter pá langs, kan du kontakte Metabo
kundeservice for en forklaring pá hvordan du
bygger den om.

9. Vedlikehold

9.1 Skifte vendekniver

Trekk stopselet ut av stikkontakten for alle former for innstilling, montering, vedlikehold og rengjoring.
Vendekniver, vendeknivholdere, arbeidsstykker og spon kan vare svart varme etter arbeidet. Bruk vernehansker.

Vendeknivholderne (19) kontrolleres regelmessig.
Vendeknivholdere med skader eller slitasje mä repareres/skiftes ut.

Vendeknivene (20) kontrolleres regelmessig.
Vendekniver med skade aller slitasje skiftes ut.

Vendekniver som er blitt slove, eller hvor belegget er slitt, ma vendes aller skiftes ut i rett tid. Slove vendekniver øker faren for at maskinen henger seg fast og glipper uller at vendeknivholderen (19) skades.

Svær slitte eller defekte vendekniver skal tas ut av bruk.
Alle vendekvivene ma dreies eller skiftes ut samtidig.
Bruk kun vendekniver som er godkjente av Metabo. Se kapittel Tilbehør.

Bilde A: Normal slitasje: vend aller bytt ut vendekniven.

Bilde B: Slitasje ved bearbeiding av harde materialer: vend ell er bytt ut vendekniven Svart slitte vendekniver skal ikke snus, men byttes ut.

1. Skruene (13) Iosnes og en sponbeskyttelseseplate (14) skyves oppover.
2. Ved behov dreies vendekniven (19) for hand.
3. Festeskruen (21) skrus ut og vendekniven (20) tas ut.
4. Rengjør vendekniven (20) og spennflatene pa vendeknivholderen (19).
5. Vendekniven dreies, aller dersom alle egger er stumpe; sett inn ny vendekniv.
6. Vendekniven (20) skrus fast igjen med festeskrue (21). Dreiemoment: 3,5 Nm.
7. Sponbeskyttelsesplaten (14) skyves helt ned.
   Trekk til skruene (13).

Merk: Årsaken til at hjørnene brekker eller at—heve dendekniven ødelegges kan[vare]:

• Slag på vendekniven som resultat av feil arbeidsteknikk: Se anvisingene i kapittel 8.3.
  Vibrasjoner i arbeidsstykket: Sorg for vibrasjonsfritt feste av arbeidsstykket.
• Vendekniven er/DD ke riktig festet: Hold spennflatene rene og vær oppmerksom pa momenet.
• Vendekniven er/DDrtdig festet: Svert slitte vendekniver har icke tilstrekkelig anleggsflate og kan derfor icke festes som de skal. Bytt ut svert slitte vendekniver.

10. Rengjøring

Trekk stopselet ut av stikkontakten.

Spon og partikler kan sette seg fast på fresehodet (19). Dette kan fore til blokkering av fresehodet. Fresehodet og omgivelsene ma rengjores regelmessig, spon og partikler ma fjernes.

Derfor skal maskinen regelmessig stovsuges gjennom alle luftapningene, foran og bak. FOr dette

gjores skal strommen kuttes til maskinen. Bruk vernebriller og stovmaske.

-Maskinen gär ikke. Elektronikk-signalvisning (11) (avhengig av utstyr) blinker. Startsparen har slätt inn. Hvis stopselet settes inn mens maskinen er på, eller hvissstrømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

KFM 16-15 F:

Gjeninnkoblingsvern: Hvis stappelet settes inn mens maskinen er pa, eller hvis strømforsyninger gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.
-Overbelastningsbeskyttelse: Hastigheten avtar.Viklingstemperaturen er for hoy! La maskinen gpa tomgang til den er avkjolt.
- Innkobling kan fore til kortvarig spenningsfall. Ved ugunstige forhold i stromnettet kan det oppsta reduset funksjon pa andre apparater. Ved nettimpedanser pa mindre enn 0,4 ohm vil det normalt ikke oppsta forstyrlreser.

12. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braksanvisningen.

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal\ ikke kastes i husholdningsavfallet! Iht. EU\ direktiv 2012/19/EU om kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og brings til miljøvennlig gjenvinning.

15. Tekniske data

Forklaringer til opplysningene på side 4. Vi forbeholder oss retten til ä gjore endringer som følgave tekniisk utvikling.

n = Tomgangsturtall (høyeste turtall)

P1 =Nominelt effektopptak

P2 =Utgangseffekt

hmax =Maks.fasehoyde

bmax =Maks.fasebrédde

a = Fasevinkel

d =Minst mulig rordiameter

m = Vekt uten ledning

Angitte tekniske data kan variere (i henhold til degjeldende standardene).

A Utslippsverdier

Disse verdiene gjør det mulig a ansla emisjonen fra elektroverktøyet og a sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurdereginsverdier, f.eks. organisatoriske tiltak.

Total verdi svingning (vektorsum tre retninger)
formidlet tilsvarende EN 60745: a_h,SG = Vibrasjonsemisjonsverdi K_h,SG = Uskkerhet (vibrasjon)

Under arbeid kan lydnivaet overskride 80 dB(A).

Bruk hørselsvern!

Elettromagnetiske forstyrelser:

Ved ekstreme elektromagnetiske forstyrelser utenfra kan det forekomme forbigående variasjoner i turtallet, eller gjeninnkoblingsvernet kan bli

aktivert. I slike tilfeller skal du slå maskinen av og deretter på igjen.

Original brugsanvisning

1. Overensstemmelseserklaering

Tilkobling: Skub Paddle-kontakten (23) i pilens retning, og tryk sa pa Paddle-kontakten (23).

Frakobling: Slip Paddle-kontakten (23).

Elettromagnetiske forstyrelser:
