HASZNÁLATI ÚTMUTATÓ Optimow 15 GREENWORKS

A jelen kézikönyvben szereplő anyagok, műszaki adatok és ábrák kizárólag útmutatóként szolgálnak, és nem kötelező erejűek. A gyártó fenntartja a műszaki tulajdonságok, valamint az összes működési jellemző, anyag, és műszaki adat vagy ábra előzetes figyelmeztetés nélküli módosításának jogát.

A következő oldalak fontos biztonsági és működtetési utasításokat tartalmaznak. Olvassa el és tekintse át figyelmesen a jelen kézikönyvben szereplő összes biztonsági utasítást, figyelmeztetést és óvatosságra intő jelet. Az itt szereplő utasítások, figyelmeztetések és óvatosságra intő kijelentések elolvasásának és betartásának elmulasztása személyek és kisállatok súlyos sérüléséhez és halálához, valamint vagyoni károkhoz vezethet.GREENWORKSTOOLS.EU

• Tartalmak Termékbiztonság p. 4
• A kezelői kézikönyv elolvasása p. 4
• Üzemeltetési biztonság p. 6
• Termék kicsomagolása p. 7
• Telepítés p. 8
• Elrendezési terv és előkészítés p. 8
• A töltőállomás telepítése és csatlakoztatása p. 9
• A következők szerint helyezze el a töltőállomást: p. 9
• A hálózati tápellátás csatlakoztatása p. 10
• Az akkumulátor első feltöltése p. 11
• A határolóhuzal telepítése p. 12
• A vezetőhuzal telepítése p. 15
• Kalibrálás és első beindítás p. 17
• Üzemeltetés p. 18
• A fűnyíró beindítása és leállítása p. 18
• A fűnyíró kikapcsolása p. 18

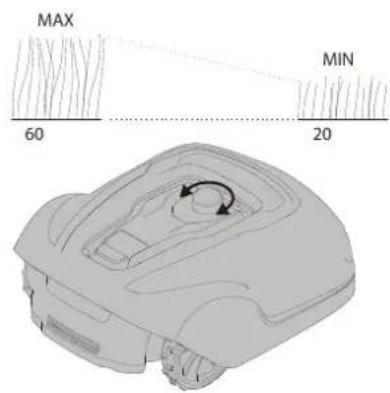

• A vágási magasság beállítása p. 18
• A fűnyíró felemelése és kézben hordása p. 19
• A mobil alkalmazás párosítása a fűnyíróval p. 19
• Karbantartás p. 20

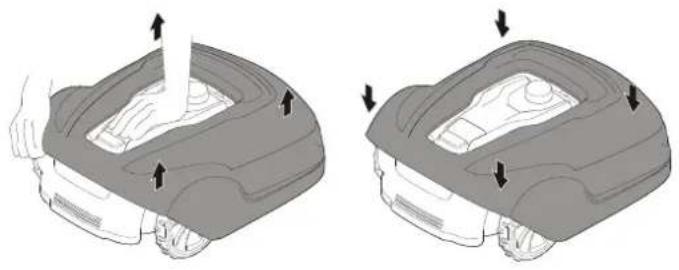

• A géptest eltávolítása az alvázról p. 20
• Tisztítás p. 20
• A kések cseréje p. 21
• Az akkumulátor karbantartása p. 21
• Az akkumulátor cseréje p. 22
• A fűnyíró téli tárolása p. 23
• A töltőállomás téli tárolása p. 23
• Hibaelhárítás p. 24
• A fűnyíró LED kijelzői p. 24
• Jelenségek p. 25
• A határolóhuzal és a vezetőhuzal törései p. 25
• Műszaki adatok p. 26
• Környezetvédelem p. 27
• Jótállási feltételek p. 28
• CE megfelelőségi nyilatkozat HUGREENWORKSTOOLS.EU p. 29

A FŰNYÍRÓN LÉVŐ SZIMBÓLUMOK MAGYARÁZATA Ez egy veszélyes elektromos eszköz. Legyen körültekintő a használatakor, és kövesse az összes biztonsági utasítást és figyelmeztetést. Olvassa el figyelmesen a kezelői kézikönyvet a fűnyíró működtetése előtt. A fűnyíróval végzett munka, és a fűnyíró felemelése előtt távolítsa el a biztonsági kulcsot. A működtetés közben fennáll a tárgyak szétszóródásának veszélye. Tartson biztonságos távolságot a fűnyírótól, amikor működteti, és tartson távol mindenkit a fűnyíró működési területétől, különös tekintettel a gyermekekre, kisállatokra, vagy az arra járókra. Ne üljön a fűnyíróra. III osztályú berendezés A jelen kezelői kézikönyv kiegészítéseként további információk elérhetők a következő weboldalon: www.greenworkstools.eu A KEZELŐI KÉZIKÖNYV ELOLVASÁSA A következő szimbólumok fontosak a működtetési utasítások elolvasása és értelmezése szempontjából. Viseljen védőkesztyűt A következő rendszer használatos a kezelői kézikönyvben az értelmezés megkönnyítése érdekében:

• FIGYELMEZTETÉS! A gyelmeztető szövegek felhívják a felhasználó és vásárló gyelmét a fennálló veszélyekre és azok természetére, így a termék megfelelő használatával megelőzhetőek a sérülések.

• VIGYÁZAT: Az óvatosságra intő („Vigyázat”) szövegek felhívják a felhasználó és vásárló figyelmét a terméknél fennálló kockázatokra és azok természetére, így a termék megfelelő használatával megelőzhető a termék károsodása.

• MEGJEGYZÉS: A megjegyzések tájékoztatják a felhasználót és vásárlót a termék használatával kapcsolatos további információkról.

• A vastag dőltbetűvel szedett szövegek a kezelői kézikönyv egy másik részére utalnak.

• A vastag betűvel szedett szövegek a fűnyíró beállításaira vonatkoznak.GREENWORKSTOOLS.EU

FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL! ŐRIZZE MEG A KÉSŐBBI TÁJÉKOZÓDÁS CÉLJÁBÓL! Gyakorlás FIGYELMEZTETÉS! Automata fűnyíró! Maradjon távol a géptől! Ügyeljen a gyerekekre!

• Figyelmesen olvassa el az utasításokat. Ismerkedjen meg a gép szabályozásával és helyes használatával.

• Soha ne engedélyezze a gép használatát gyermekeknek vagy olyan személyeknek, akik nem ismerik ezeket az utasításokat. A helyi rendelkezések korlátozásokat tartalmazhatnak a szerszám működtetőjének életkorára vonatkozóan.

• A szerszám kezelője felelős azokért a balesetekért vagy veszélyekért, amelyek más embereket érintenek vagy mások vagyontárgyait érintik. Előkészítés

• Gondoskodjon róla, hogy az automatikus kerület-meghatározó rendszert helyesen telepítsék az utasítások szerint.

• Rendszeresen vizsgálja meg a területet, ahol a gépet használni fogja és távolítson el minden követ, botot, vezetéket, csontot és minden más idegen tárgyat.

• Rendszeresen ellenőrizze szemrevételezéssel, hogy a kések, késrögzítő csavarok és a vágórész nem kopott vagy sérült-e. Blokkokban cserélje ki a kopott pengéket és csavarokat az egyensúly fenntartása érdekében.

• A többkéses gépeknél legyen óvatos, mert az egyik kés forgása a másik forgását okozhatja. Általános

• Soha ne használja a gépet, ha károsodtak a védőburkolatok, vagy ha a biztonsági berendezések – mint például a fűgyűjtő és/ vagy a deflektor – nincsenek a helyükön.

• Ne tegye kezét vagy lábfejét a forgó alkatrészek alá. Az ürítőnyílást mindig tartsa tisztán.

• Bekapcsolt állapotban soha ne emelje fel vagy vigye a készüléket.

• Távolítsa el (vagy Működtesse) a letiltó eszközt a gépről

• mielőtt megszüntetne egy eltömődést;

• mielőtt ellenőrzi, tisztítja vagy bármilyen munkát végez a készüléken.

• Ne hagyja felügyelet nélkül működni a gépet, ha tudja, hogy kisállatok, gyermekek, vagy más személyek vannak a közelben. Karbantartás és tárolás

• Az összes csavar, alátét és hasonló rész legyen jól meghúzva, hogy a gép biztonságos munkaállapotban legyen.

• Gyakran ellenőrizze a fűgyűjtőt, hogy nem kopott vagy sérült-e meg.

• Biztonsági okokból cserélje ki az elkopott vagy megsérült alkatrészeket.

• Gondoskodjon róla, hogy csak a megfelelő típusú csere vágóeszközöket használják.

• Gondoskodjon róla, hogy a az akkumulátorokat a gyártó javaslatának megfelelő töltővel töltsék. A helytelen használat áramütéshez, túlmelegedéshez, vagy az akkumulátorból származó korrozív folyadék szivárgásához vezethet.

• Ha elektrolit-szivárgás lép fel, akkor öblítse vízzel/semlegesítőszerrel, és szembe stb. kerülés esetén kérjen orvosi segítséget.

• A gép szervizelését a gyártó utasításai alapján kell elvégezni. TermékbiztonságGREENWORKSTOOLS.EU

A kezelői kézikönyv minden alapvető információt tartalmaz a fűnyíró biztonságos működéséről és karbantartásáról. Olvassa el figyelmesen a jelen kezelői kézikönyv összes biztonsági előírását a fűnyíró működtetése előtt. Őrizze meg ezt a kezelői kézikönyvet, hogy később is elő tudja venni. Kövesse a gyártó telepítéssel, működtetéssel, karbantartással és javítással kapcsolatos utasításait. Ez a fűnyíró nyitott és egyenletes területek fűnyírására lett kialakítva. Kizárólag a gyártó által javasolt felszereléseket használja. Minden ezektől eltérő típus helytelen. Ez a fűnyíró megfelel a CE biztonsági normáinak és az elektromágneses kompatibilitásra, gépekre, és a kisfeszültségre vonatkozó irányelveknek. Ezt a fűnyírót nem használhatják olyan személyek (gyermekeket is beleértve), akik csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy nem rendelkeznek kellő belátással és tudással, kivéve azt az esetet, ha az említett személyek a biztonságukért felelős személy felügyelete alatt állnak, vagy ilyen személytől kaptak utasítást a berendezés használatára vonatkozóan. A gyermekeket szemmel kell tartani, hogy ne játsszanak a készülékkel. A fűnyíró működtetését, javítását csak olyan személy végezheti, aki teljes egészében ismeri annak speciális tulajdonságait és a biztonsági szabályozásait. Indítsa el a fűnyírót az utasítások szerint. Amikor a biztonsági kulcs Engedélyezés pozícióban van, tartsa a kezét és lábfejét a forgó késektől távol. Soha ne tegye kezét vagy lábfejét a fűnyíró alá. Ne változtasson a fűnyíró eredeti kialakításán. Minden változtatás érvényteleníti a garanciát. A STOP gombbal kapcsolja ki a fűnyírót, az emberek, különösen a gyerekek, vagy kisállatok vannak a területen. Javasoljuk, hogy akkorra programozza be a fűnyíró használatát, amikor a területen nem tartózkodnak emberek vagy kisállatok. Távolítsa el a tárgyakat, például ágakat, játékokat, köveket, és szerszámokat a működési területről. Előfordulhat, hogy a fűnyíró tárgyakkal találkozik a működési területen, ilyenkor szükség lehet a tárgy eltávolítására, mielőtt a fűnyíró folytatni tudná a munkát. Soha ne emelje fel vagy vigye úgy, hogy benne van a biztonsági kulcs. Mindig kapcsolja ki a fűnyírót a STOP gombbal, amikor nem használja azt. A fűnyíró csak akkor tud elindulni, ha a biztonsági kulcsot berakja, és megnyomja a START gombot. A beépített riasztó nagyon hangos. Legyen óvatos, különösen, ha a fűnyírót zárt térben kezeli. Ne használja a fűnyírót hibás késlemezzel vagy géptesttel. Ne engedélyezze a fűnyíró használatát olyan személyeknek, akik nem ismerik a fűnyíró működését és viselkedését. Ne tegyen semmit a fűnyíró vagy a töltőállomás tetejére. Mindig viseljen védőkesztyűt, ha a fűnyíró késeivel dolgozik. TermékbiztonságGREENWORKSTOOLS.EU

1 Eltávolítható borítás 2 Leállítás gomb 3 Start gomb 4 LED kijelzők 5 A vágásmagasság beállítása 6 Hátsó kerekek 7 Első kerekek 8 Késlemez 9 Akkumulátor fedél 10 Hordozó fül 11 Biztonsági kulcs 12 Töltőállomás 13 LED fény a működés ellenőrzéséhez 14 Kezelői kézikönyv és gyors útmutató 15 Tápellátás* 16 Csavarok a töltőállomás rögzítéséhez (5 db) 17 Kisfeszültségű kábel 18 Hurokvezeték a határolóhuzalhoz és a vezetőhuzalhoz 19 Huzal cövek 20 Extra kések és csavarok (3 db) 21 Vonalzó (kitörhető karton tető) 22 Huzaltoldó vezetőhuzal összekötő (3 db) 23 Hurokvezeték összekötő (3 db)

• A tápellátás megjelenése a piactól függően eltérő lehet. Csomagolja ki a fűnyírót és a telepítéshez szükséges anyagokat. Bizonyosodjon meg róla, hogy az 1. ábrán látható összes alkatrész a csomagban van, és sértetlen. Vegye fel a kapcsolatot a viszonteladóval, ha bármely elem hiányzik, vagy sérült. Tartsa a Gyors útmutatót biztos helyen, mert ez tartalmazza a fűnyíró párosításához szükséges egyedi kódokat. Termék kicsomagolásaGREENWORKSTOOLS.EU

Olvassa el a teljes részt, mielőtt elkezdi a telepítést. A telepítés befolyásolja a fűnyíró képességeit. Gondosan tervezze meg a telepítést. A telepítés fő feladatai a következők:

• Elrendezési terv és előkészítés

• A töltőállomás telepítése és csatlakoztatása

• A hálózati tápellátás csatlakoztatása

• Az akkumulátor első feltöltése

• A határolóhuzal telepítése

• A vezetőhuzal telepítése

• Kalibrálás és első beindítás ELRENDEZÉSI TERV ÉS ELŐKÉSZÍTÉS Gondoskodjon a következő feltételek meglétéről a fűnyíró leendő működési területén:

• A fű 10 cm-nél rövidebb.

• Nincs kő, laza fadarab, huzal, feszültség alatt lévő hálózati kábel, és egyéb idegen tárgy a területen. A működési terület egyenletes, nincsenek 35%-osnál nagyobb árkok, barázdák, és felázott emelkedők. A következő eszközök szükségesek a telepítéshez, de nem képezik a csomag részét:

• Kalapács/gumikalapács a cövekek földbe ütéséhez

• Kombinált fogó a határolóhuzal elvágásához.

• Vízpumpafogó a csatlakozók összenyomásához

• 6 mm-es imbuszkulcs a töltőállomás talajhoz rögzítéséhez TelepítésGREENWORKSTOOLS.EU

A töltőállomások többségét a működési területen belül kell elhelyezni. A következő két lehetőség szerepel az ábrán:

• 1. lehetőség - A töltőállomás teljes egészében a működési területen belül van.

• 2. lehetőség - A töltőállomás részben a működési területen kívül van. Telepítés A következők szerint helyezze el a töltőállomást:

• Napfénytől védett egyenletes talajú részen (A töltőállomás eleje legfeljebb 5 cm-rel lehet följebb vagy lejjebb a hátuljánál.)

• Fali aljzat közelében (A kisfeszültségű kábel 10 m hosszú.)

• Legalább 3 m tér előtte és 1 minegyik oldalán (Ne helyezze zárt térbe a működési területen. A TÖLTŐÁLLOMÁS TELEPÍTÉSE ÉS CSATLAKOZTATÁSA >1m >1m

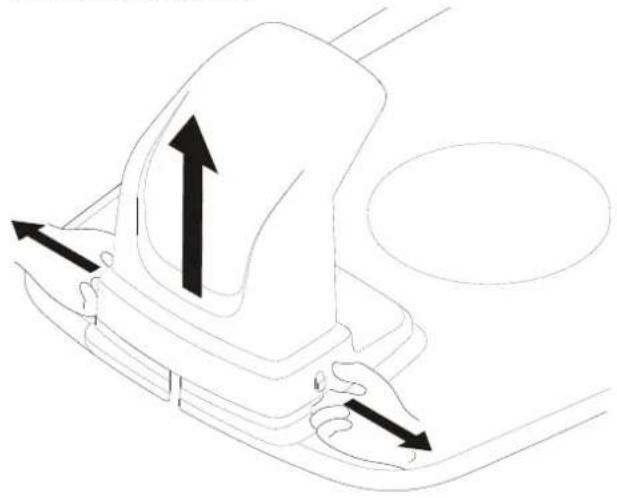

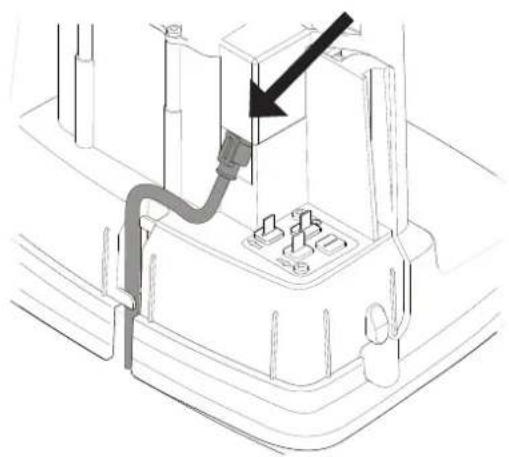

A HÁLÓZATI TÁPELLÁTÁS CSATLAKOZTATÁSA A hálózati tápellátást hűvös, száraz környezetben, közvetlen napfénytől védett helyen csatlakoztassa. Ha a tápellátás kültéri elektromos aljzathoz kapcsolódik, akkor annak jóváhagyással kell rendelkeznie a kültéri használatra. A kisfeszültségű kábel akkor szelheti át a működési területet, ha leszorítják vagy betemetik. The low voltage cable can cross the operating area if it is stapled down or buried. VIGYÁZAT: Ne vágja, forrassza, vagy módosítsa a kisfeszültségű kábelt. A kisfeszültségű kábel módosításával elveszik a termékgarancia. Telepítés Csatlakoztassa a kisfeszültségű kábelt a töltőállomáshoz. Fűzze a kisfeszültségű kábelt a fülek mögé, hogy a helyén tartsa a töltőállomásnál. Csatlakoztassa a hálózati tápellátás tápkábelét egy 100-240 V fali aljzathoz. Távolítsa el a töltőállomás védőburkolatát úgy, hogy megnyomja a füleket az alap oldalain, és felemeli a burkolatot.GREENWORKSTOOLS.EU

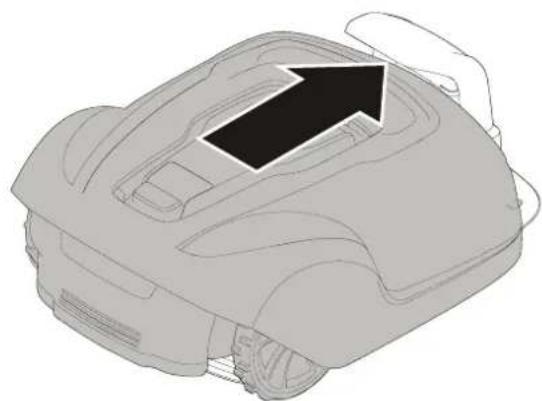

Telepítés AZ AKKUMULÁTOR ELSŐ FELTÖLTÉSE Illessze a biztonsági kulcsot a fűnyíró aljába, majd fordítsa Engedélyezés pozícióba. Helyezze a fűnyírót a töltőállomásba, amíg lefekteti a határolóhuzalt és a vezetőhuzalt. A fűnyíró nem használható a telepítés befejezése előtt.GREENWORKSTOOLS.EU

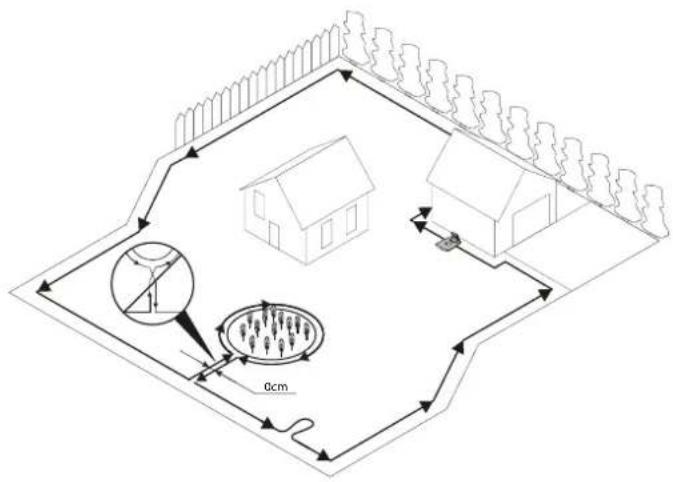

A HATÁROLÓHUZAL TELEPÍTÉSE A határolóhuzal telepítésekor számos helyzetet figyelembe kell venni az alábbi táblázatban leírtak szerint.

1. táblázat Az eltérések és akadályok kezelése a működési területen

ELTÉRÉSEK A MŰKÖDÉSI TERÜLETEN BELÜL HATÁROLÓHUZAL TERVEZÉS A pázsittal egy szintben lévő rögzített akadályok, amelyen a fűnyíró át tud haladni (kövezett ösvények stb.) Fektesse a határolóhuzalt az ösvény kövei alá, vagy a kövek illesztéséhez. Soha ne vezesse át a fűnyírót kavicson, aprítékon, vagy ezekhez hasonló anyagokon, mivel ezek károsíthatják a késeket. ± 1 cm magas rögzített akadályok Fektesse a határolóhuzalt 10 cm-re az akadálytól. 1—5 cm magas rögzített akadályok (kisebb árkok, virágágyások, vagy alacsony szegélykövek) Fektesse a határolóhuzalt 30 cm-re az akadálytól. 5 cm-es, vagy annál magasabb akadályok (kerítések, falak) Fektesse a határolóhuzalt 35 cm-re az akadálytól. A 15 cm-esnél magasabb rögzített akadályok, amelyek képesek ellenálni az összedöntésnek (fák vagy bokrok) Nem szükséges semmiféle intézkedés, a fűnyíró megfordul, ha ilyen akadállyal találkozik. A kissé lejtőn akadályok, pl. kövek, vagy megemelkedett gyökerű nagyobb fák Fektesse a határolóhuzalt 30 cm-re az akadálytól, vagy távolítsa el az akadályt. Rögzített akadályok, amelyek nem képesek ellenálni az összedöntésnek Fektesse a határolóhuzalt a földtől 30 cm-re, az akadály köré, majd fordítsa vissza ugyanazon az úton. A 1,5 m-nél keskenyebb hosszú, keskeny sávok és területek Telepítse a vezetőhuzalt. Lejtők, utak, szakadékok, vagy víz határvonalai. Egészítse ki a határolóhuzalt egy legalább 15 cm magas fizikai korláttal is. Legfeljebb 35%-os lejtő a működési területen belül Nincs szükség intézkedésre, a fűnyíró képes 35%-os lejtőn dolgozni, ha a lejtő nem a működési terület határán van. 15%-osnál kisebb lejtő a működési terület szélén Normál módon fektesse le a határolóhuzalt. 15%-osnál nagyobb lejtő a működési terület szélén Ne fektesse le a határolóhuzalt, hacsak nincs egy rögzített akadály (kerítés vagy fal), amelyk megakadályozná, hogy a fűnyíró elhagyja a működési területet. Ha a működési terület külső szélének egy része nagyobb 15%-osnál, akkor fektesse a határolóhuzalt 20 cm-re a sík talajra, mielőtt elkezdené az emelkedőt. MEGJEGYZÉS: A lejtő dőlésszögét százalékos egységekben adjuk meg (%). A lejtőt mint százalékos egységet az egy centire jutó emelkedési különbség szerint méterenként adjuk meg. Ha például az emelkedési különbség 10 cm, akkor a lejtő dőlésszöge 10%. TelepítésGREENWORKSTOOLS.EU

0cm Telepítés Átmenetileg rögzítse a hurokvezeték végét egy cövekhez vagy egy másik tárgyhoz a töltőállomásnál. Fektesse a hurokvezetéket az óramutató járásával ellentétes irányban egyedül a működési terület tervezett határa köré – figyelembe véve az 1. táblázatban leírt szabályokat – amíg vissza nem ér a töltőállomáshoz. Ha a vezetőhuzalt telepíti, hozzon létre egy kb. 20 cm-es fűzőlyukat a maradék határolóhuzalból azon a ponton, ahová a vezetőhuzalt később csatlakoztatni fogja. További információért lásd a Vezetőhuzal telepítése című részt a 15. oldalon. Ha a határolóhuzal túl rövid, akkor használja a mellékelt huzaltoldó vezetőhuzal összekötőket a további határolóhuzal összekötéséhez a következő módon: 1 Illessze a határolóhuzal mindkét végét a huzaltoldó vezetőhuzal összekötőbe. Ellenőrizze, hogy a huzalok teljesen a huzaltoldó vezetőhuzal összekötőben vannak-e úgy, hogy a végek láthatóak a huzaltoldó összekötőn keresztül. 2 Szorítsa le teljesen a huzaltoldó vezetőhuzal összekötő tetején lévő gombot egy vízpumpafogóval, amíg kattanó hangot hall. Fektesse le a hurokvezeték tekercset a töltőállomásra. Menjen vissza, a működési terület határa körül, és rögzítse a határolóhuzalt a cövekekkel, vagy úgy, hogy a földbe ássa. Javasoljuk a cövekek használatát, mert így lehetőség van a beállításra a működés első néhány hetében. Ha cövekekkel rögzíti a határolóhuzalt:

• Egy általános fűnyíróval vagy fűkaszával vágja egészen rövidre a füvet azon a területen, ahol a huzalt le kívánja fektetni.

• Fektesse a határolóhuzalt a földre, és rögzítse egymáshoz szorosan elhelyezett cövekekkel.

• Tolja vagy kalapálja be a cövekeket a földbe. Ne tolja be annyira a cöveket a földbe, hogy megfeszítse a határolóhuzalt. Ha betemeti a határolóhuzalt:

• Temesse a határolóhuzalt 1-20 cm-re a földbe. Ha teljesen lefektette és rögzítette a határolóhuzalt, akkor szerelje fel a végekre a hurokvezeték összekötőket a következő módon: 1 Nyissa ki a hurokvezeték összekötőt, és helyezze a huzalt a hurokvezeték összekötő mélyedésébe. 2 Egy vízpumpafogóval nyomja össze a hurokvezeték összekötőt, amíg kattanó hangot hall. Minden összekötő fölött vágjon le 1-2 cm-es maradékot.GREENWORKSTOOLS.EU

Csatlakoztassa a határolóhuzalt a töltőállomáshoz a következők szerint: 1 Távolítsa el a védőburkolatot a töltőállomásról és fűzze a huzalt a töltőállomás hátulján lévő csatorna fülei mögé. 2 Nyomja az összekötőt a töltőállomás fém tüskéjére (balra és jobbra mutató nyilakkal jelzett). MEGJEGYZÉS:Gondoskodjon róla, hogy a határolóhuzal a töltőállomás jobb oldalán a jobbra mutató nyílhoz csatlakozik, majd ugyanígy járjon el a bal oldalon. TelepítésGREENWORKSTOOLS.EU

Ne fektesse a vezetőhuzalt 30 cm-nél közelebb a határolóhuzalhoz. Ne fektesse a vezetőhuzalt a határolóhuzalon keresztül. Futtassa végig a vezetőhuzalt egyenesen a töltőlemez alatt, majd legalább 2 m hosszan a lemez első szélétől kifelee. Hagyjon annyi helyet, amennyit lehet a vezetőhuzal bal oldalán (a töltőállomással szemben állva). Ugyanazt a kábeltekercset használja a határolóhuzalhoz és a vezetőhuzalhoz. A határolóhuzalhoz hasonlóan a vezetőhuzalt is cövekkel rögzíteni kell a talajhoz, vagy be kell temetni. Ha felázott emelkedőre telepíti a vezetőhuzalt, akkor a lejtőnek megfelelő szögben fektesse a talajra, hogy a fűnyíró egyszerűbben tudja követni a vezetőhuzalt a lejtőn. Ne fektesse a vezetőhuzalt éles szögben, mert úgy a fűnyíró nehezen tudja követni.

A VEZETŐHUZAL TELEPÍTÉSE

A fűnyíró az opcionális vezetőhuzalt használja, hogy visszataláljon a töltőállomáshoz, de a működési terület nehezen elérhető részeinek megtalálásához is. Például, ha a vezetőhuzalt a töltőállomás és a működési terület távoli része közé, vagy egy keskeny sávon belül fektetik le. A keskeny (3 m-nél kisebb) sávokhoz, vagy a keresési idő lerövidítéséhez javasoljuk a vezetőhuzal használatát. Tervezze meg a vezetőhuzal elhelyezését, mielőtt a határolóhuzalt lefektetné. Futtassa a vezetőhuzalt a határolóhuzalon lévő hurokhoz, ahol a vezetőhuzalt csatlakoztatják. Vágja el a határolóhuzalt egy kombinált fogóval. TelepítésGREENWORKSTOOLS.EU

Telepítés Illessze a határolóhuzal mindkét végét és a vezetőhuzal végét a huzaltoldó vezetőhuzal összekötőbe. Ellenőrizze, hogy a huzalok teljesen a huzaltoldó vezetőhuzal összekötőben vannak-e úgy, hogy a végek láthatóak a huzaltoldó összekötőn keresztül. Szorítsa le teljesen a huzaltoldó vezetőhuzal összekötő tetején lévő gombot egy vízpumpafogóval, amíg kattanó hangot hall. Rögzítse a huzaltoldót, és a határoló- és vezetőhuzalokat cövekekkel, vagy úgy, hogy betemeti őket. Csatlakoztassa a vezetőhuzalt a töltőállomáshoz a következők szerint: 1 Távolítsa el a védőburkolatot a töltőállomásról és fűzze a vezetőhuzalt a pólusokhoz vezető csatorna fülei mögé. 2 Csatlakoztassa a vezetőhuzalt a töltőállomás Gjelzésű kontakt tüskéjéhez. GGREENWORKSTOOLS.EU

A mobil alkalmazás párosítása a fűnyíróval című részben, a 19. oldalon leírtak szerint párosítása a fűnyírót a mobil alkalmazással. Telepítés Ellenőrizze a töltőállomás LED kijelzőjét: A LED kijelző folyamatosan zölden világít, ha a tápellátás kimeneti feszültsége elérhető, és a határolóhuzal nincs megszakítva. A LED kijelző nem világít, ha a tápellátás kimeneti feszültsége nem elérhető. Ha a LED kijelző nem világít állandóan vagy zöld fénnyel, akkor olvassa el a Töltőállomás LED kijelzője című részt a 24. oldalon. KALIBRÁLÁS ÉS ELSŐ BEINDÍTÁS Rögzítse a töltőállomáss a talajhoz az öt mellékelt rögzítőcsavarral, egy 6 mm-es imbuszkulcs segítségével. MEGJEGYZÉS: Ne fúrjon új lyukakat a töltőállomás alaplemezébe. Csak a már meglévő furatokat használja az alaplemez talajhoz rögzítéséhez. MEGJEGYZÉS: Ne lépjen a töltőállomás alaplemezére, és ne sétáljon rajta.GREENWORKSTOOLS.EU

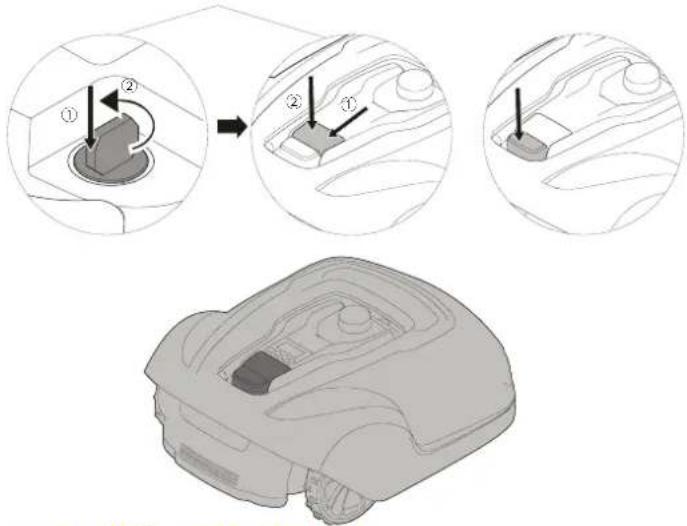

Üzemeltetés A FŰNYÍRÓ BEINDÍTÁSA ÉS LEÁLLÍTÁSA A fűnyíró beindításához: 1 Helyezze be a biztonsági kulcsot, és fordítsa el az óramutató járásával ellentétes irányban az „1” pozícióba. 2 Csúsztassa hátra a START gomb reteszét. 3 Nyomja le a START gombot. A fűnyíró leállításához: Nyomja meg a fűnyíró STOP gombját.

A FŃNYÍRÓ KIKAPCSOLÁSA

Nyomja meg a fűnyíró STOP gombját, és vegye ki a biztonsági kulcsot. FIGYELMEZTETÉS! Mindig vegye ki a biztonsági kulcsot, ha karbantartást végez, vagy ha mozgatnia kell a fűnyírót. A VÁGÁSMAGASSÁG BEÁLLÍTÁSA A fűnyírás első néhány hetében állítsa a vágásmagasságot 60 mm-re, hogy elkerülje a határolóhuzal és a vezetőhuzal elvágását. Minden héten állítsa egy szinttel lejjebb a beállítást, amíg eléri a kívánt vágási magasságot. Fordítsa a vágásmagasság beállító gombot a kívánt beállításig. A beállítást a géptesten lévő jelzés és a gombon lévő nyíl egymáshoz igazításával lehet kiválasztani. Fordítsa az óramutató járásával megegyező irányban a vágásmagasság növeléséhez. Fordítsa az óramutató járásával ellentétes irányban a vágásmagasság csökkentéséhez. A fűnyíró vágásmagassága 20 mm és 60 mm között állítható. MAX

MIN Beindítás Leállítás

A MOBIL ALKALMAZÁS PÁROSÍTÁSA A FŰNYÍRÓVAL Töltse le a Greenworks GreenGuide-ot az App Store/Google Play-ből, és kövesse a képernyőn megjelenő utasításokat a fűnyíró párosításával kapcsolatban. Tartsa magánál az egyedi párosító kódot (a kézikönyv gyors útmutatójában található) és a fűnyírót. A FŰNYÍRÓ FELEMELÉSE ÉS KÉZBEN HORDÁSA A felemelés előtt nyomja meg a STOP gombot, és távolítsa el a biztonsági kulcsot. Mindig a hordozó fülnél fogva emelje fel a fűnyírót. ÜzemeltetésGREENWORKSTOOLS.EU

FIGYELMEZTETÉS! Viseljen védőkesztyűt, amikor az éles késeket kezeli vagy azokkal dolgozik. FIGYELMEZTETÉS! Mielőtt magán a fűnyírón dolgozna, távolítsa el a biztonsági kulcsot. FIGYELMEZTETÉS! Mielőtt a töltőállomáson vagy a tápellátáson dolgozna, húzza ki a csatlakozót az áramforrásból.

• Biztonsági okokból rendszeresen cserélje ki az elkopott vagy sérült alkatrészeket.

• Vizsgálja meg, hogy a kések szabadon mozognak-e

• Az összes csavar, alátét és hasonló rész legyen jól meghúzva, hogy a fűnyíró biztonságos munkaállapotban legyen.

• A kések normál működési ideje 2-6 hét, ha a maximális terület kihasználtsággal, illetve hosszabb ideig kisebb területeken dolgozik. VIGYÁZAT: A tompa kések a fű elégtelen vágását eredményezik; ezzel több energiát igénybe véve, és a két feltöltés között rövidebb működési időt biztosítva.

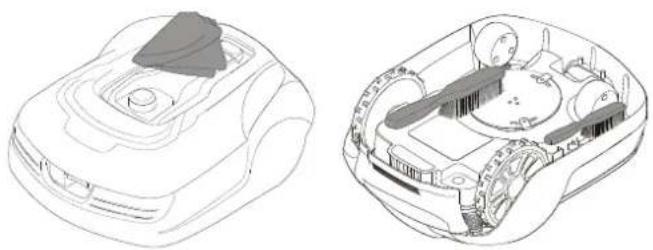

• A lehető legjobb működés érdekében rendszeresen tisztítsa a fűnyírót. Karbantartás A GÉPTEST ELTÁVOLÍTÁSA AZ ALVÁZRÓL Az egyik kezével tartsa a fűnyírót, és az egyik sarkánál fogva határozottan emelje fel a géptestet, ezt végezze el mind a négy sarokkal, amíg a géptest lazán le nem ugrik az alvázról. Helyezze vissza a géptestet úgy, hogy az alvázhoz igazítja, majd határozottan lenyomja, amíg egy kattanó hangot hall. Ellenőrizze, hogy a géptest jól van-e feltéve az alvázra.

FIGYELMEZTETÉS! A tisztítás előtt nyomja meg a STOP gombot, és távolítsa el a biztonsági kulcsot. Szükség szerint egy puha kefével, nedves ruhával és alacsony nyomású vízsugárral tisztítsa meg alaposan a fűnyíró külsejét. Távolítsa el a géptestet az alvázról. Fordítsa a fűnyírót az oldalára, és tisztítsa meg a kések területét és a kerekeket egy erős kefével vagy kaparókéssel, hogy eltávolíthassa a felgyülemlett fűnyesedéket.GREENWORKSTOOLS.EU

FIGYELMEZTETÉS! Ha elektrolit-szivárgás lép fel, akkor öblítse vízzel/semlegesítőszerrel, és elektrolit szembe kerülés esetén kérjen orvosi segítséget. Csak az eredeti töltőállomással töltse az akkumulátort. A helytelen használat áramütéshez, túlmelegedéshez, vagy az akkumulátorból származó korrozív folyadék szivárgásához vezethet. Az akkumulátor karbantartásmentes, de korlátozott, a szezon hosszától és a napi munkaóraszámtól függően 2-4 éves élettartammal rendelkezik.

FIGYELMEZTETÉS! Nyomja meg a START gombot és távolítsa el a biztonsági kulcsot, mielőtt a késeket eltávolítaná, és viseljen védőkesztyűt. FIGYELMEZTETÉS! Csak a GLOBE késeket használjon: 333092355 VIGYÁZAT: Csak eredeti pótalkatrészeket használjon. A három kést és csavart együtt, készletben egyszerre cserélje. Fordítsa a tetejére a fűnyírót. Lazítsa meg a csavarokat egy egyenes csavarbehajtóval vagy csillagfejű csavarhúzóval. Távolítsa el a késeket és csavarokat. Új csavarokkal csavarozza be az új késeket. Ellenőrizze, hogy a kések szabadon forognak-e cross tip screwdriverGREENWORKSTOOLS.EU

FIGYELMEZTETÉS! Nyomja meg a START gombot és távolítsa el a biztonsági kulcsot, mielőtt az akkumulátorokat eltávolítaná, és viseljen védőkesztyűt. VIGYÁZAT: Csak eredeti pótalkatrészeket használjon. Fordítsa fejjel lefelé és távolítsa el a négy Torx T20 csavart és vegye le az akkumulátor fedelét. Húzza le az akkumulátor pólus összekötőjét. Emelje ki egyenesen az akkumulátort. Illessze be az új akkumulátort az 1. nyílásba (a hátsó nyílás). Csatlakoztassa az akkumulátor pólus összekötőjét az új akkumulátorhoz. Tegye vissza az akkumulátor fedelét és illessze be a négy Torx T20 csavart. A helyi környezetvédelmi előírásoknak megfelelően szabaduljon meg az elemektől.GREENWORKSTOOLS.EU

A FŰNYÍRÓ TÉLI TÁROLÁSA Mindig tisztítsa meg a fűnyírót a téli tárolás előtt. Töltse fel teljesen az akkumulátort a téli tárolás előtt. Ha az akkumulátor nincs teljesen feltöltve, akkor károsodhat, és bizonyos esetekben használhatatlanná válhat. VIGYÁZAT: Ha az akkumulátor nincs teljesen feltöltve, akkor károsodhat, és bizonyos esetekben használhatatlanná válhat. Vizsgálja meg a kopóalkatrészek állapotát, hogy a kések élesek-e, és hogy a kések és az első kerekek szabadon forognak-e. Javítsa ki az esetleges hibákat. A fűnyírót száraz, fagymentes környezetben tárolja úgy, hogy a négy kerekén álljon. A TÖLTÖÁLLOMÁS TÉLI TÁROLÁSA Lehetőség szerint válassza le a határolóhuzalt és a vezetőhuzalt a töltőállomásról, és tárolja a töltőállomást és a tápellátást zárt helyen. Hagyja a határolóhuzalt és a vezetőhuzalt a földön, de védje a huzalok végét a nedvességtől úgy, hogy egy eredeti csatlakozóhoz csatlakoztatja, vagy egy zsíros tartályba teszi őket. Ha nincs lehetőség a töltőállomás zárt helyen tárolására, akkor a töltőállomást a hálózathoz, a határolóhuzalhoz és a vezetőhuzalhoz csatlakoztatva kell hagyni. TÉL UTÁNI TÁROLÁS Vizsgálja meg a fűnyíró és a töltőállomás csatlakozását, valamint a töltő tüskék esetleges korrózióját, égését vagy szennyezettségét. Ha a töltő vagy érintkező tüskéket tisztítani kell, akkor ezt egy finomszemcséjű csiszolóanyaggal tegye. KarbantartásGREENWORKSTOOLS.EU

Hibaelhárítás A TÖLTŐÁLLOMÁS LED KIJELZŐI LED ÁLLAPOT JELENTÉS INTÉZKEDÉS

Határolóhuzal és töltőállomás rendben Nem szükséges eljárás. Kék Villogás Határolóhuzal megtört vagy nincs csatlakoztatva Ellenőrizze és javítsa a határolóhuzalt. Piros Villogás Elektromos hiba a töltőállomásnál vagy a tápellátás egységnél Vegye fel a kapcsolatot az üzlettel, ahol a készüléket vásárolta. Ez a rész néhány olyan hibajelenséget is bemutat, amely segítséget nyújthat, ha a fűnyíró nem az elvárásoknak megfelelően működik. A FŰNYÍRÓ LED KIJELZŐI LED ÁLLAPOT JELENTÉS INTÉZKEDÉS

(zöld) Villog Fűnyíró leállítva a gép leállító gombjával Nyomja meg a Start gombot az indításhoz

Fűnyíró üzemi módban (töltés, töltőállomásra helyezve, szünet, fűnyírás vagy keresés)

Biztonsági kulcs kikapcsolt helyzetben, a fűnyíró Hiba állapotban vagy várakozás PIN kódra

(kék) Villogás Próbál csatlakozni az internet szerverhez Be Csatlakoztatva az internet szerverhez

A fűnyíró nincs „Bekapcsolva módban”

(sárga) Villogás PIN kód jóváhagyás szükséges ... a mobil alkalmazáson keresztül Ki Nincs szükség PIN-re Művelet nem szükséges

4. Hiba (piros) Villogás

A fűnyíró hiba miatt leállt Ellenőrizze a hiba okát, majd indítsa újra a fűnyíró Start gombjával.GREENWORKSTOOLS.EU

HIBAJELENSÉG Ha a fűnyíró nem az elvárásainak megfelelően működik, kövesse az alábbi problémaelhárítási útmutatót.

HIBAJELENSÉG OK INTÉZKEDÉS

A fűnyíró nehezen dokkol a töltőállomáson A töltőállomás lejtőn van. Helyezze a töltőállomást olyan felületre, ami teljesen vízszintes. Lásd A töltőállomás telepítése és csatlakoztatása című részt a 9. oldalon. A határolóhuzal a töltőállomáshoz képest nem megfelelően van lefektetve. Ellenőrizze, hogy a töltőállomást és a határolóhuzalt megfelelelően telepítette-e. Lásd A töltőállomás telepítése és csatlakoztatása című részt a 9. oldalon. Egyenetlen fűnyírási eredmény A fűnyíró túl kevés órát dolgozik naponta. Növelje a működési időt. Lásd a mobil alkalmazás Ütemezés funkcióját. A működési terület alakja manuális beállításokat kíván a fűnyírónál, hogy megtalálja az utat az összes távoli területre. Állítsa be a gyep lefedettségét, hogy a fűnyírót egy vagy több távoli területre irányítsa. Lásd a mobil alkalmazás Beállítások funkcióját. A működési terület alakja manuális beállításokat kíván a fűnyírónál, hogy megtalálja az utat az összes távoli területre. Próbálja korlátozni a működési területet, vagy növelni a működési időt. Lásd a mobil alkalmazás Ütemezés funkcióját. A kések tompák. Cserélje ki az összes kést és csavart, hogy a forgó alkatrészek egyensúlyban legyenek. Lásd a Kések cseréje című részt a 21. oldalon. Fű gyűlik a késlemezre, vagy a motortengely köré. Ellenőrizze, hogy a késlemez egyszerűen forog-e. Ha nem, akkor távolítsa el a füvet és az idegen tárgyakat. Lásd a Karbantartás című részt a 20. oldalon. A fűnyíró a szokásosnál rövidebb ideig vágja a füvet két feltöltés között Fű vagy egyéb idegen tárgy zárja el a késlemezt. Távolítsa el a füvet és az idegen tárgyakat. Lásd a Karbantartás című részt a 20. oldalon. Az akkumulátor elhasználódott. Cserélje ki az akkumulátort. Lásd az Akkumulátor cseréje című részt a 22. oldalon. A fűnyírási és töltési idő rövidebb a szokásosnál Az akkumulátor elhasználódott Cserélje ki az akkumulátort. Lásd az Akkumulátor cseréje című részt a 22. oldalon. Hibaelhárítás A HATÁROLÓHUZAL ÉS A VEZETŐHUZAL TÖRÉSEI A határolóhuzalon és (ha telepítette) a vezetőhuzalon lévő törések általában egy véletlen fizikai sérülés eredményei. Vizsgálja meg az egész határolóhuzalt a töltőállomástól és vissza. Vizsgálja meg a vezetőhuzalt (ha telepítette) a töltőállomástól a határolóhuzalba futó huzaltoldóig. Vizsgálja meg, hogy mindegyik csatlkaozót megfelelően meghúzták-e a csatlakozások kialakításához.GREENWORKSTOOLS.EU

Műszaki adatok OPTIMOW 10 OPTIMOW 15 Méretek: Magasság 26 cm 26 cm Hossz 62 cm 62 cm Szélesség 50 cm 50 cm Súly 11 kg 11 kg Elektromos rendszer: Akkumulátor, speciális lítium-ion akkumulátor 24 V / 2,0 Ah, Alkatrész száma: 211022355 24 V / 2.0 Ah, Part No. 211022355 Tápellátás 100-240 V/32 V DC 100-240 V/32 V DC Kisfeszültségű kábel hossza 10 m 10 m Átlagos energiafogyasztás maximális kihasználtság mellett 8 kWh/hónap egy 1,000 m2-es területen 10 kWh/hónap egy 1 500 m2-es területen Töltőáram

Átlagos töltési idő 140 minutes 70 minutes Átlagos fűnyírási idő 70 minutes 70 minutes Zajkibocsátás: *) Mért hangteljesítmény zajszint **) 58 dB (A) 58 dB (A) Garantált hangteljesítmény zajszint 60 dB (A) 60 dB (A) Hangnyomás zajszint ***) 47 dB (A) 47 dB (A) Fűnyírás: Vágórendszer Három forgó vágókés Három forgó vágókés Átlagos áramfogyasztás fąnyírás alatt 25 W ± 20% 25 W ± 20% Vágásmagasság 2-6 cm 2-6 cm Vágásszélesség 22 cm 22 cm Legkeskenyebb lehetséges sáv 60 cm 60 cm A vágási terület maximális szöge 35% 35% A határolóhuzal maximális szöge 15% 15% A határolóhuzal maximális hossza 800 m 800 m Maximális működési terhelhetőség 1,000 m

Javasolt területi kapacitás 0 - 700 m

IP besorolás: Fűnyíró IPX5 IPX5 Töltőállomás IPX2 IPX2 Tápellátás IP67 IP67 *) Hangteljesítményként (LWA) mért környezeti zajkibocsátás a 2000/14/EK EK irányelv értelmében. A garantált hangteljesítményszint magában foglalja a gyártási eltéréseket ugyanúgy, mint a tesztkódbeli eltéréseket 1-3 dB(A)-lel. A zajkibocsátási nyilatkozat megfelel a EN 50636-2-107:2015 szabványnak **) Bizonytalanság KWA, 2 dB (A) ***) Bizonytalanság KPA, 2-4 dB (A)GREENWORKSTOOLS.EU

Környezetvédelem A 2012/19/EU elektromos és elektronikus berendezések hulladékairól szóló uniós irányelv, valamint a 2006/66/EK uniós irányelv értelmében a hibás vagy használt akkumulátoregységegeket/akkumulátorokat szelektíven kell gyűjteni, és környezetbarát módon kell a hulladékkezelésükről gondoskodni. A fűnyírón vagy csomagolásán látható szimbólum azt jelzi, hogy a terméket nem lehet háztartási hulladékként kezelni. Ehelyett a megfelelő újrahasznosító központban kell leadni, hogy az elektromos elemeket és akkumulátorokat újra lehessen hasznosítani. Az akkumulátorok a fűnyíró alatti alvázban vannak. Lásd az Akkumulátor cseréje című részt a

22. oldalon az akkumulátor eltávolításáról.

Ha gondoskodik a termék helyes hulladékkezeléséről, segíthet lépéseket tenni a környezetet és embereket potenciálisan negatívan érintő hatások ellen, amelyek egyébként a termék helytelen hulladékkezeléséből is adódnak. A termék újrahasznosításával kapcsolatos részletes információkért keresse fel önkormányzatát, háztartási hulladék kezelőjét, vagy az üzletet, ahol a terméket vásárolta. A használt termékek és csomagolásuk szelektív gyűjtése lehetővé teszi az anyagok újrahasznosítását és újbóli felhasználását. Az újrahasznosított anyagok ismételt felhasználása segít megakadályozni a környezetszennyezést és csökkenti a nyersanyagigényt. A hasznos élettartamuk végén környezetbarát módon dobja ki az akkumulátorokat. Az akkumulátor Önre és a környezetre veszélyes anyagot tartalmaz.Ezért ezt ki kell venni a termékből és meg kell semmisíteni egy lítiumion akkumulátorokat feldolgozó létesítményben.GREENWORKSTOOLS.EU

Jótállási feltételek GLOBGRO AB, Globe Group Europe garantálja a termék működőképességét két évig (a vásárlás dátumától számítva). A garancia kiterjed az anyagokat vagy gyártási hibákat érintő súlyos hibákra is. A garanciális időszakon belül díjmentesen kicseréljük vagy megjavítjuk a terméket, ha megfelel a következő feltételeknek:

• A fűnyírót és a töltőállomást csak a jelen kezelői kézikönyvben leírt utasítások szerint használják.

• A felhasználók vagy arra fel nem jogosított harmadik felek nem próbálják megjavítani a terméket. Példák olyan hibákra, amelyekre a garancia nem terjed ki:

• Villámlás okozta károsodás.

• Az akkumulátor nem megfelelő tárolásából vagy kezeléséből adódó károsodások.

• Nem eredeti akkumulátor használatából eredő károsodás.

• Nem eredeti kopóalkatrészek és kiegészítők, például kések és telepítési anyagok használatából eredő károsodások.

• A hurokvezeték károsodása. A kések eldobhatóak, és nem terjed ki rájuk a garancia. Ha hiba lép fel a fűnyírónál, kérjük, további utasításokért keresse fel a forgalmazót. Tartsa magánál a nyugtát és a termék sorozatszámát, hogy gyorsabban kaphasson segítséget.GREENWORKSTOOLS.EU

(Csak az európai verziókra érvényes) Gyártó: GLOBGRO AB, Globe Group Europe Cím: Propellergatan 1, 21115 Malmö, Sweden A műszaki dokumentáció összeállítására feljogosított személy neve és címe Peter Söderström Propellergatan 1, 21115 Malmö, Sweden Ezennel kijelentjük, hogy a termék: Kategória: Robotfűnyíró Modell: Optimow 10®/Optimow 15® Sorozatszám: Lásd a termék típustábláját. Sorozatszám Lásd a termék típustábláját.

• Megfelel a gépekről szóló (2006/42/EK) irányelv vonatkozó előírásainak

• Az akkumulátorról működő elektromos robotfűnyírók speciális követelményei az EN 50636-2-107 szabvány szerint: 2015 / A1:2018

• Megfelel a következő egyéb irányelvek követelményeinek: 2014/30/EU EN 55014-1:2017 EN 55014-2:2015 Zajkibocsátási irányelv (2005/88/EK irányelvvel módosított 2000/14/ EK) 2014/53/EU, RF EN 303413, EN 301489-1/-19, EN303447, EN301 489- 1/-3, EN 301489-1/-52, EN 301511, EN 62479 Továbbá kijelentjük, hogy:

• A következő Európai harmonizált szabványokat (azok részeit/ kikötéseit) alkalmaztuk: EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010, EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000- 3-3:2013, EN 300 328 V2.1.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1, EN 62311:2008, EN 61558-1:2005+A1:2009, EN 61558-2- 16:2009+A1:2013 Mért hangteljesítményszint 58 dB(A) Garantált hangteljesítményszint 60 dB(A) Megfelelőségi értékelési módszer: 2000/14/EK irányelv/V. melléklet EK-típusvizsgálat tanúsítványszáma: 13SHN0023-01 Ted Qu Haichao Minőségbiztosítási igazgató Changzhou, 2018. december 1.
