Материалы, технические данные и рисунки приведены в настоящем руководстве только для ознакомления и не являются обязательными. Производитель оставляет за собой право без предварительного предупреждения вносить любые изменения в технические и эксплуатационные характеристики, материалы, технические данные или иллюстрации. На следующих страницах содержатся важные инструкции по ТБ и эксплуатации. Внимательно изучите все инструкции по ТБ, предупреждения и предостережения, содержащиеся в настоящем руководстве. Несоблюдение данных инструкций, предупреждений и предостережений может привести к серьезным травмам или смерти людей и домашних животных либо к повреждению личного имущества.GREENWORKSTOOLS.EU

ОБЪЯСНЕНИЕ СИМВОЛОВ НА ГАЗОНОКОСИЛКЕ Это опасный электроприбор. При работе с машиной необходимо быть осторожным и соблюдать все указания по ТБ и предупреждения. Перед эксплуатацией газонокосилки внимательно прочтите инструкцию по ее эксплуатации. Прежде чем приступить к работе или поднять газонокосилку, снимите ключ безопасности. Опасность выброса предметов во время эксплуатации. Во время работы держитесь от газонокосилки на безопасном расстоянии и не подпускайте к рабочему участку посторонних лиц, особенно детей и питомцев. Запрещается ездить на газонокосилке. Прибор класса III Дополнительную информацию к настоящему руководству можно найти на веб- сайте: www.greenworkstools.eu ЧТЕНИЕ РУКОВОДСТВА ОПЕРАТОРА Для чтения и понимания инструкций важно освоить следующие символы. Надевайте защитные перчатки Для упрощения понимания в руководстве оператора используется следующая

• ВНИМАНИЕ! Предупреждения служат для информирования пользователей и потребителей о существовании и характере опасностей, чтобы предотвратить травматизм путем принятия надлежащих мер во время эксплуатации продукта.

• ОСТОРОЖНО!: Предостережения служат для информирования пользователей и потребителей о существовании и характере рисков, чтобы предотвратить повреждение продукта путем принятия надлежащих мер во время эксплуатации продукта.

• ПРИМЕЧАНИЕ: Примечания служат в качестве дополнительной информации по использованию продукта для пользователя или потребителя.

• Текст, написанный полужирным курсивом, относится к другому разделу руководства оператора.

• Текст, написанный жирным шрифтом, относится к установкам газонокосилки. Безопасность продуктаGREENWORKSTOOLS.EU

Безопасность продукта

ИЗУЧИТЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ! СОХРАНИТЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ!

ВНИМАНИЕ! Автоматическая газонокосилка! Не подходите к машине! Присматривайте

• Внимательно ознакомьтесь с инструкциями. Ознакомьтесь с органами управления и правилами эксплуатации машины.

• Не разрешайте эксплуатировать машину детям или лицам, не ознакомившимся с данными инструкциями. Возраст оператора может ограничиваться местными нормами.

• Оператор или пользователь ответственны за происшествия или опасность для других лиц либо их собственности.

• Произведите установку системы автоматического определения периметра согласно инструкциям.

• Периодически осматривайте обрабатываемый машиной участок и удаляйте с него все посторонние предметы, которые могут попасть в машину.

• Необходимо периодически осматривать ножи, болты крепления ножей и режущий аппарат на предмет износа и повреждений. Для сбалансированности машины необходимо менять поврежденные или изношенные ножи и крепежные болты в комплекте.

• Будьте осторожны при обращении с машиной с несколькими ротационными ножами, поскольку один нож может привести в движение остальные. Общие сведения

• Запрещается эксплуатировать машину с дефектными защитными кожухами или без защитных устройств, например, без дефлектора и/или травосборника.

• Запрещается приближаться или прикасаться к вращающимся частям машины. Не подходите к выходному отверстию машины.

• Запрещается поднимать или нести машину при работающем двигателе.

• Снимите (или приведите в действие) устройство отключения на машине, прежде чем - удалить засор; - проверить, очистить или работать на машине.

• Запрещается оставлять работающую машину без присмотра, ели известно, что в рабочей зоне находятся дети, питомцы и посторонние лица. Техобслуживание и хранение

• Поддерживайте гайки, болты и винты в безопасном рабочем состоянии.

• Проверьте травосборник на предмет износа или повреждений.

• Для обеспечения безопасности замените изношенные или поврежденные компоненты.

• Удостоверьтесь, что для режущих элементов используются запчасти только утвержденного типа.

• Убедитесь, что АКБ заряжаются с помощью зарядных устройств, рекомендованных производителем. Неправильное использование может привести к поражению электротоком, перегреву или выходу электролита из аккумулятора.

• В случае попадания пролившегося электролита в глаза промойте их водой/нейтрализующим средством и обратитесь за медицинской помощью.

• Обслуживание машины должно выполняться в соответствии с инструкциями изготовителя.GREENWORKSTOOLS.EU

ЭКСПЛУАТАЦИОННАЯ БЕЗОПАСНОСТЬ В настоящем руководстве оператора содержится вся основная информация об эксплуатационной безопасности и обслуживании газонокосилки. Безопасность продукта Перед началом эксплуатации газонокосилки внимательно изучите все инструкции по ТБ и эксплуатации из данного руководства. Сохраните это руководство оператора для использования в будущем. Соблюдайте инструкции производителя по установке, эксплуатации, обслуживанию и ремонту. Данная газонокосилка предназначена для кошения травы на открытых и ровных участках. Используйте только рекомендованное производителем оборудование. Использование не по назначению запрещено. Данная газонокосилка соответствует требованиям стандартов безопасности CE и директивам электромагнитной совместимости, машинного и низковольтного оборудования. Газонокосилка не должна использоваться лицами, включая детей, с ограниченными физическими, сенсорными или умственными способностями, или отсутствием соответствующего опыта и знаний без присмотра или инструктажа лица, ответственного за их безопасность. Необходимо присматривать за детьми, чтобы они не играли с прибором. К эксплуатации, техобслуживанию и ремонту газонокосилки допускаются только лица, которым известны ее характеристики и правила ТБ. Запустите газонокосилку согласно инструкциям. Не подносите свои конечности к вращающимся ножам газонокосилки, когда ключ безопасности в положении Включено. Запрещается помещать свои конечности под газонокосилку. Запрещается модифицировать газонокосилку. Любая модификация приводит к аннулированию гарантии. При появлении в зоне работы газонокосилки посторонних лиц, особенно детей или домашних животных отключите газонокосилку с помощью расположенной на ней кнопки СТОП. Рекомендуется программировать машину на работу в часы, когда на участке нет людей или домашних животных. Уберите с участка посторонние предметы, например, ветки, игрушки, камни, инструмент, которые могут вывести ножи из строя. Если газонокосилка уперлась в посторонний предмет, находящийся на рабочем участке, может потребоваться освободить ее, чтобы она смогла продолжить работу. Запрещается поднимать и переносить газонокосилку с вставленным ключом безопасности. Если машина не используется, ее необходимо выключить с помощью кнопки СТОП. Газонокосилка запустится только после установки ключа безопасности и нажатия кнопки

Встроенная звуковая сигнализация очень громкая. Будьте осторожны при работе с газонокосилкой внутри помещений. Запрещается эксплуатировать газонокосилку с поврежденным дисковым ножом или

Не разрешайте людям, не знакомых с правилами по эксплуатации газонокосилки, работать

Запрещается класть на газонокосилку или зарядную станцию посторонние предметы. При работе с лезвиями газонокосилки надевайте защитные перчатки.GREENWORKSTOOLS.EU

1 Съемная крышка 2 Кнопка отключения 3 Кнопка включения 4 Светодиодные индикаторы 5 Регулировка высоты скашивания 6 Задние колесики 7 Передние колесики 8 Дисковый нож 9 Крышка батарейного отсека 10 Транспортировочная ручка 11 Ключ безопасности 12 Зарядная станция 13 Светодиодный индикатор работы машины 14 Руководство оператора и краткое руководство 15 Сетевой адаптер* 16 Винты для крепления зарядной станции (x5) 17 Низковольтный кабель 18 Бухта направляющего провода для установки границы участка 19 Крепежные колышки 20 Дополнительные ножи и винты (x3) 21 Линейка (с отрывным картонным верхом) 22 Соединители направляющего провода внахлестку (x3) 23 Концевые соединители (x3)

• Внешний вид сетевого адаптера может отличаться в зависимости от рыночной модификации. Распакуйте газонокосилку и крепежные материалы. Убедитесь, что все компоненты, показанные на рисунке 1, входят в комплект и не повреждены. Обратитесь к местному продавцу, если какие-либо компоненты отсутствуют или повреждены. Храните краткое руководство в безопасном месте, так как в нем содержится уникальный код синхронизации газонокосилки с программным приложением. Распаковка продуктаGREENWORKSTOOLS.EU

Перед началом установки изучите соответствующий раздел. Установка влияет на мощность газонокосилки. Тщательно спланируйте установку. Ниже перечислены основные задачи установки:

• Планирование и подготовка

• Установка и подключение зарядной станции

• Подключение адаптера

• Первая зарядка аккумулятора

• Установка пограничного провода

• Установка направляющего провода

• Калибровка и начальный пуск ПЛАНИРОВАНИЕ И ПОДГОТОВКА Убедитесь, что в рабочей зоне газонокосилки удовлетворяются следующие условия:

• Отсутствуют камни, куски дерева, проволоки, силовой кабель и других посторонние предметы.

• Рабочая зона ровная и не имеет канав, выбоин и крутых склонов более 35 градусов. Для установки требуются следующие, не включенные в комплект поставки инструменты:

• Молоток/резиновая киянка для вбивания колышек в землю

• Универсальные плоскогубцы для обрезки пограничного провода

• Обжиматель для соединения пуансонов

• Торцевой ключ на 6 мм для крепления зарядной станции к землеGREENWORKSTOOLS.EU

Большая часть зарядной станции должна находиться внутри рабочей зоны. На рисунке показаны следующие два варианта:

• Вариант 1 — Зарядная станция находится внутри рабочей зоны полностью.

• Вариант 2 — Зарядная станция находится внутри рабочей зоны частично.

Размещение зарядной станции:

• На ровном месте, защищенном от прямых солнечных лучей (Перепад высоты между передней и задней частями станции не должен составлять более 5 см.)

• В пределах досягаемости от настенной сетевой розетки (Низковольтный кабель 10 м длиной.)

• Не менее 3 м перед ней и 1 м с каждой стороны (Не устанавливать в замкнутых пространствах в рабочей

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ЗАРЯДНОЙ СТАНЦИИ >1m >1m

ПОДКЛЮЧЕНИЕ АДАПТЕРА Разместите адаптер в прохладном, сухом и закрытом от прямых солнечных лучей месте. Подключать к сетевой розетке на открытом воздухе разрешается только одобренный для этого адаптер. Низковольтный кабель может пересекать рабочую зону машины, если проходит под землей или прикреплен к земле скобами. ОСТОРОЖНО!: Запрещается резать, соединять внахлест и модифицировать низковольтный кабель. При модификации низковольтного кабеля гарантия аннулируется.

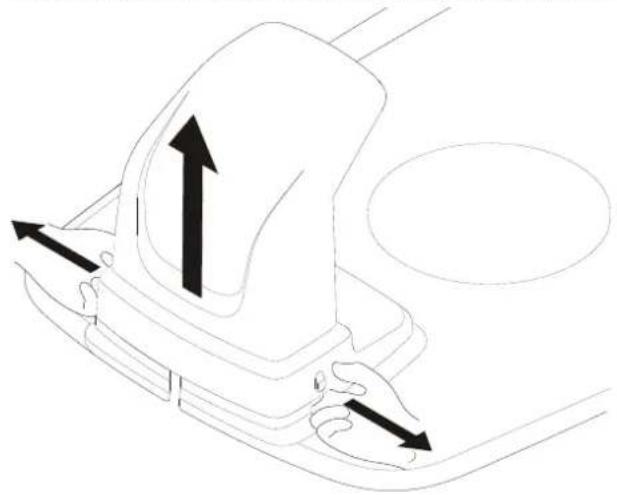

Подключите низковольтный кабель к зарядной станции. Для удержания низковольтного кабеля в зарядной станции его укладывают в кабельный канал за защелками корпуса станции. Подключите питающий кабель к розетке на 100–240 В. Нажав на выступы с каждой стороны основания, снимите защитную крышку с зарядной станции.GREENWORKSTOOLS.EU

ПЕРВАЯ ЗАРЯДКА АККУМУЛЯТОРА Поместите ключ безопасности в замок под газонокосилкой и поверните в положение Включено. Поместите газонокосилку в зарядную станцию на время пока натягивается направляющий и пограничный провода. Запрещается использовать газонокосилку до выполнения всех установок.GREENWORKSTOOLS.EU

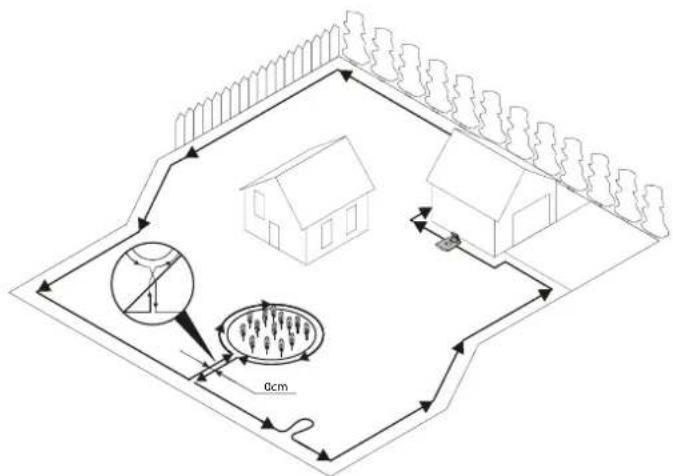

УСТАНОВКА ПОГРАНИЧНОГО ПРОВОДА При установке пограничного провода необходимо, чтобы удовлетворялись условия из нижеприведенной таблицы. Таблица 1. Устранение отклонений и препятствий в рабочей зоне ИЗМЕНЕНИЕ В РАБОЧЕЙ ЗОНЕ ПЛАНИРОВАНИЕ ИСПОЛЬЗОВАНИЕ ПОГРАНИЧНОГО ПРОВОДА Недвижимые препятствия на поверхности газона, которые газонокосилка может переехать (тротуарные дорожки и аналогичные объекты) Проложите пограничный провод под брусчатым камнем или в расселину между ними. Не допускайте перемещения газонокосилки через гравий, мульчу или аналогичный материал, который может повредить ножи. Недвижимые препятствия ± 1 см в высоту Пограничный провод укладывается в 10 см от препятствия. Недвижимые препятствия 1–5 см в высоту (небольшие канавы, цветники или низкие бордюрные камни) Пограничный провод укладывается в 30 см от препятствия. Недвижимые препятствия 5 см и выше (заборы или стены) Пограничный провод укладывается в 35 см от препятствия. Недвижимые препятствия выше 15 см не могут попасть под газонокосилку (деревья или кустарник) Принятие мер не требуется; после столкновения с таким препятствием газонокосилка разворачивается в обратном направлении. Невысокие недвижимые препятствия, например, камни или выдающиеся корни больших деревьев Пограничный провод укладывается в 30 см от препятствия или препятствие удаляют. Недвижимые препятствия, которые могут попасть под газонокосилку Необходимо огородить такие препятствия, уложив вокруг него пограничным проводом на расстоянии 30 см. Длинные и узкие проходы и участки шириной до 1,5 м Установите направляющий провода. Установка границы на склонах, дорогах, у обрывов и водоемов Помимо пограничного провода такие объекты необходимо огородить барьером высотой не менее 15 см. Наклон до 35% в рабочей области машины Если такие места лежат вне рабочей области газонокосилки, принимать меры не требуется — она может работать на склонах до 35%. Наклон на окраине рабочей зоны составляет менее 15% Пограничный укладывают обычным способом. Наклон на окраине рабочей зоны составляет более 15% При наличии недвижимого объекта (ограждения или стены), препятствующего выходу газонокосилки из рабочей зоны, устанавливать пограничный провод не требуется. Когда на окраине рабочей области имеет наклон более 15%, установите пограничный провод на ровной поверхности, отступив от линии начала склона на 20 см. ПРИМЕЧАНИЕ: Градиент наклона определяется в процентах (%). Степень наклон в процентном выражении определяется перепадом высоты в сантиметрах на каждый метр. Если, например, перепад высоты составляет 10 см, градиент наклона составляет 10%. МонтажGREENWORKSTOOLS.EU

Временно закрепите конец контура около зарядной станции колышком или другим способом. Провод укладывается по кругу, двигаясь по часовой стрелке по периметру рабочей области газонокосилки согласно правилам из таблицы 1 до возврата к зарядной станции. При необходимости в дальнейшем установки направляющего провода в точке его примыкания к пограничному проводу необходимо оставить дополнительную петлю из пограничного провода диаметром 20 см. Для получения дополнительной информации см. раздел Установка направляющего провода на стр.15. Если пограничный провод слишком короткий, используйте соединители для его удлинения следующим образом: 1 Поместите внахлест оба конца соединяемых пограничных проводов в соединитель. Убедитесь, что оба провода установлены в соединитель так, чтобы их концы выдавались наружу соединителя. 2 С помощью обжимателя нажмите на кнопку на соединителе до характерного щелчка. Разместите бухту провода у зарядной станции. Двигаясь назад вдоль границы рабочей области газонокосилки прижмите пограничный провод к земле колышками или заложите его в землю. В течение первых нескольких недель рекомендуется использовать колышки, обеспечивающие простоту изменения границы рабочей области газонокосилки. Крепление пограничного провода колышками:

• Низко скосите траву в области прокладки провода обычной газонокосилкой или триммером.

• Поместите пограничный провод на землю и прикрепите его к земле колышками с небольшим шагом.

• Колышки загоняют или забивают в землю. Забивайте колышки так, чтобы не допустить перенапряжения пограничного провода. Закладка пограничного провода в землю:

• Провод закладывается в землю на 1–20 см. Когда пограничный провод будет заложен и закреплен, установите концевые соединители провода, как указано ниже: 1 Откройте концевой соединитель и поместите концы проводов в держатель соединителя. 2 Соедините концевые соединители вместе, нажав на них обжимателем до характерного щелчка. Обрежьте лишние концы пограничного кабеля, оставив кончики 1–2 см.GREENWORKSTOOLS.EU

Подключите пограничный провод к зарядной станции следующим

1 Снимите защитную крышку с зарядной станции и уложите провод в канал за защелками сзади зарядной станции. 2 С усилием наденьте соединители на металлические штыри на зарядной станции (по стрелкам влево и вправо). ПРИМЕЧАНИЕ: Убедитесь, что пограничный провод справа от зарядной станции надет на штырь со стрелкой направо, а провод слева — со стрелкой налево. МонтажGREENWORKSTOOLS.EU

Не укладывайте направляющий провод ближе, чем на 30 см от граничного провода. Не допускайте пересечения пограничного и направляющего

Пропустите направляющий провод непосредственно под зарядной плитой, а затем уложите его не менее чем на 2 метра в прямолинейном от ее переднего края направлении. Оставьте как можно больше места слева (если смотреть на зарядную станцию) от направляющего провода. В качестве пограничного и направляющего проводов используется провод из одной бухты. Направляющий провод, как и пограничный провод, крепится колышками или закладывается в землю. При прокладке направляющего провода на крутых склонах провод должен копировать поверхность склона. При прокладке кабеля, во избежание создания препятствий для перемещения газонокосилки, не допускайте поворотов провода под острым углом. УСТАНОВКА НАПРАВЛЯЮЩЕГО ПРОВОДА Для газонокосилки может использоваться дополнительный направляющий провод, чтобы она могла добраться до зарядной станции и труднодоступных рабочих участков. Направляющий провод укладывается между зарядной станцией и труднодоступным участком, например, для преодоления машиной узкого прохода. Для преодоления узких проходов (менее 3 м) или сокращения времени поиска труднодоступных участков рекомендуется использовать направляющий провод. Трассировка направляющего провода планируется до прокладки пограничного провода. Проложите направляющий провод к месту соединения с контуром пограничного провода. Разрежьте пограничный провод, используя универсальные плоскогубцы. МонтажGREENWORKSTOOLS.EU

Поместите оба конца пограничного провода и направляющий провод в соединитель для сращивания внахлестку. Убедитесь, что оба провода установлены в соединитель так, чтобы их концы выдавались наружу соединителя. С помощью обжимателя нажмите на кнопку на соединителе до характерного щелчка. Закрепите сращенные провода колышками или заложите их в

Подключите направляющий провод к зарядной станции следующим

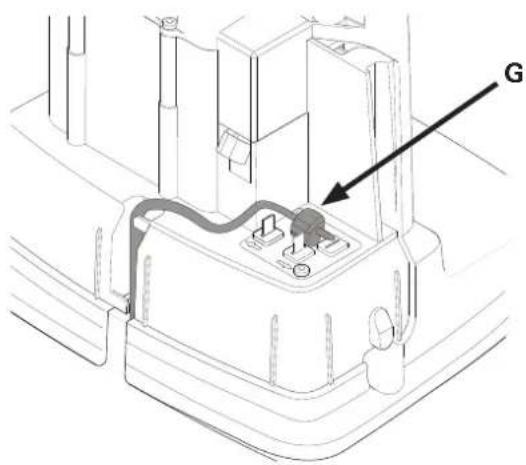

1 Снимите защитную крышку с зарядной станции и уложите направляющий провод в канал за защелками сзади зарядной станции и подведите его к клеммам. 2 Подключите направляющий провод к контактному штифту на зарядной станции, отмеченной G. GGREENWORKSTOOLS.EU

Синхронизируйте газонокосилку с мобильным приложением, как указано в разделе Синхронизация мобильного приложения с газонокосилкой на стр. 19.

Проверьте состояние светодиодного индикатора на зарядной

• Светодиодный индикатор горит зеленым светом при подаче питающего напряжения из сетевого адаптера и не нарушена целостность пограничного провода. Светодиодный индикатор не горит при отсутствии подачи питающего напряжения из адаптера. Если на светодиодном индикаторе не горит постоянным или зеленым светом, для устранения неисправности см. раздел Светодиодные индикаторы на зарядной станции на стр. 24. КАЛИБРОВКА И НАЧАЛЬНЫЙ ПУСК Шестигранным ключом на 6 мм закрепите зарядную станцию на земле пятью комплектными крепежными винтами. ПРИМЕЧАНИЕ: Не делайте новые отверстия в плите основания зарядной станции. Для закрепления опорной плиты на земле необходимо использовать штатные отверстия. ПРИМЕЧАНИЕ: Не наступайте на плиту основания зарядной станции.GREENWORKSTOOLS.EU

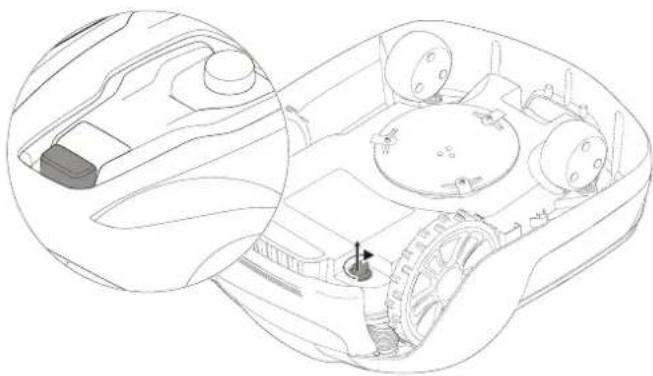

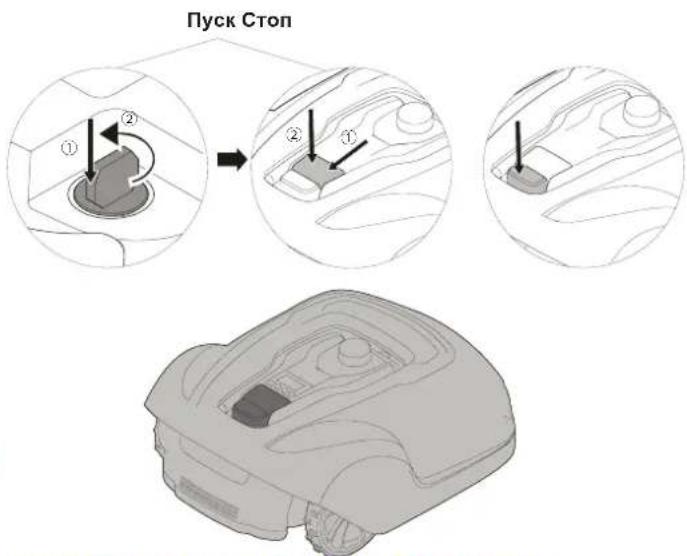

Эксплуатация ЗАПУСК И ВЫКЛЮЧЕНИЕ ГАЗОНОКОСИЛКИ Запуск газонокосилки: 1 Вставьте ключ безопасности и поверните против часовой стрелки в положение «1». 2 Переместите предохранитель кнопки ПУСК назад. 3 Нажмите на кнопку ПУСК. Выключение газонокосилки: Нажмите кнопку СТОП на газонокосилке. ВЫКЛЮЧЕНИЕ ГАЗОНОКОСИЛКИ Нажмите кнопку СТОП на газонокосилке и выньте ключ безопасности. ВНИМАНИЕ! Всегда вынимайте ключ безопасности перед выполнением техобслуживания или переноской

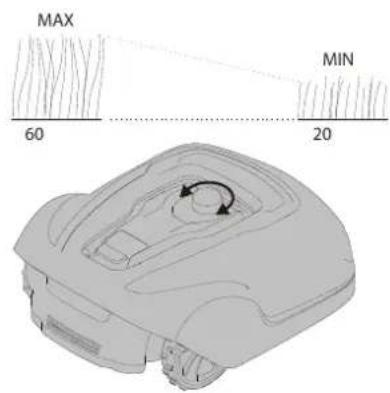

РЕГУЛИРОВКА ВЫСОТЫ СКАШИВАНИЯ В течение нескольких первых недель эксплуатации высота скашивания травы должна составлять 60 мм, чтобы исключить контакта ножей с пограничным и направляющим проводами. Уменьшайте высоту скашивания травы каждую неделю, пока не будет достигнута желаемая высота скашивания. Установите ручку регулировки высоты скашивания на нужную величину. Для установки желаемой высоты скашивания необходимо совместить отметку на корпусе газонокосилки со стрелкой на ручке регулировки. Для увеличения высоты скашивания поверните ручку по часовой

Для уменьшения высоты скашивания поверните ручку против часовой стрелки. Диапазон регулировки высоты скашивания составляет от 20 до 60

СИНХРОНИЗАЦИЯ МОБИЛЬНОГО ПРИЛОЖЕНИЯ И ГАЗОНОКОСИЛКИ Загрузите приложение Greenworks GreenGuide из App Store/Google Play на мобильное устройство и следуйте инструкциям по синхронизации приложения с газонокосилкой. Расположитесь около газонокосилки и введите уникальный код синхронизации (из краткого руководства по эксплуатации). ПОДНЯТИЕ И ПЕРЕНОСКА ГАЗОНОКОСИЛКИ Перед тем как поднять газонокосилку, нажмите кнопку СТОП и выньте ключ безопасности. Необходимо всегда транспортировать газонокосилку за ручку. ЭксплуатацияGREENWORKSTOOLS.EU

ВНИМАНИЕ! При работе с острыми ножами или в области их размещения необходимо надевать защитные перчатки. ВНИМАНИЕ! Прежде чем приступить к работе с газонокосилкой, выньте ключ безопасности. ВНИМАНИЕ! Прежде чем приступить к работе с зарядной станцией или блоком электропитания, выньте вилку из сетевой розетки.

• Для обеспечения безопасности периодически осматривайте газонокосилку и заменяйте изношенные или поврежденные компоненты.

• Убедитесь, что ножи вращаются свободно.

• Чтобы обеспечить безопасность газонокосилки, необходимо следить за степенью затяжки гаек, болтов и винтов.

• При использовании машины на больших площадях или при длительной работе на участках меньшей площади нормальный срок службы ножей составляет от 2 до 6 недель. ОСТОРОЖНО!: Затупившиеся ножи плохо режут траву, что вызывает больший расход энергии и сокращение времени между зарядками АКБ.

• Для наиболее эффективного функционирования машины ее необходимо регулярно чистить. Техобслуживание СНЯТИЕ КОРПУСА С ШАССИ Чтобы снять корпус газонокосилки с шасси, удерживайте машину одной рукой, а второй поднимите корпус за один из углов; проделайте то же самое для всех четырех сторон. Для установки корпуса на штатное место поместите его на шасси и нажмите на корпус вниз до характерного щелчка. Убедитесь, что корпус надежно установлен на шасси.

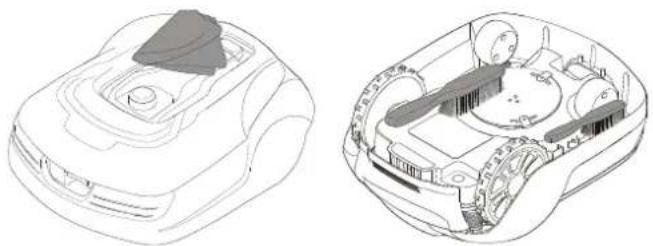

ВНИМАНИЕ! Перед тем как выполнить чистку газонокосилки, нажмите кнопку СТОП и выньте ключ безопасности. Тщательно очистите внешнюю поверхность газонокосилки мягкой щеткой, влажной тканью или со водой шланга низкого давления. Снимите корпус с шасси. Поверните газонокосилку на бок и удалите скопление травы с ножей и колесиков жесткой щеткой или скребком.GREENWORKSTOOLS.EU

Техобслуживание ТЕХОБСЛУЖИВАНИЕ АКБ ВНИМАНИЕ! В случае попадания пролившегося электролита в глаза промойте их водой/ нейтрализующим средством и обратитесь за медицинской помощью. Разрешается заряжать АКБ только в оригинальной зарядной станции. Неправильное использование может привести к поражению электротоком, перегреву или выходу электролита из аккумулятора. АКБ не требует технического обслуживания, но имеет ограниченный срок службы от 2 до 4 лет в зависимости от продолжительности сезона и количества рабочих часов в день. ЗАМЕНА НОЖЕЙ ВНИМАНИЕ! Перед заменой лезвий нажмите кнопку СТОП, выньте ключ безопасности и наденьте защитные

ВНИМАНИЕ! Используйте только ножи GLOBE:

ОСТОРОЖНО!: Пользуйтесь только оригинальными запчастями. Замените все три ножа и винты в комплекте. Переверните газонокосилку вверх дном. Ослабьте винты с помощью шлицевой или крестообразной

Снимите ножи и винты. Прикрепите новые ножи новыми винтами. Убедитесь, что ножи вращаются свободно. cross tip screwdriverGREENWORKSTOOLS.EU

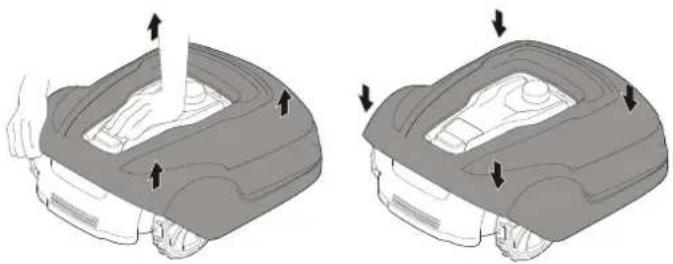

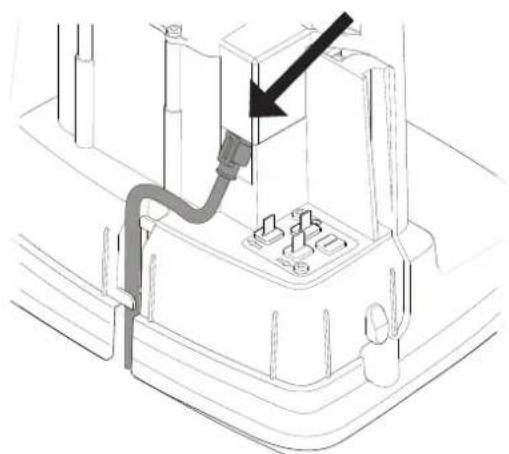

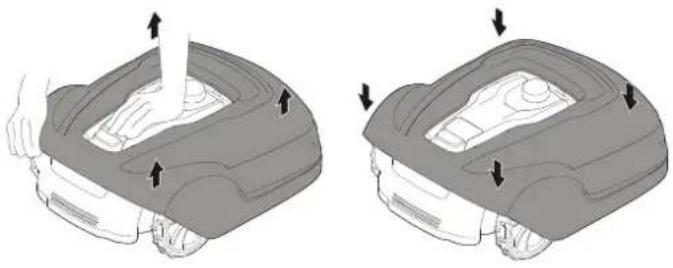

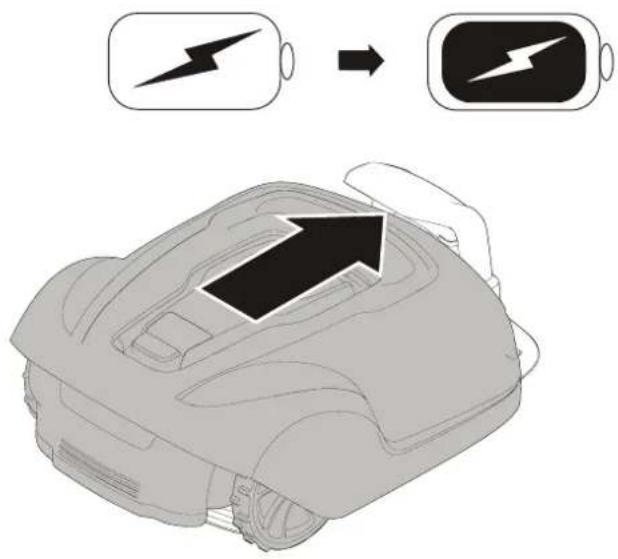

ВНИМАНИЕ! Перед заменой АКБ нажмите кнопку СТОП, выньте ключ безопасности и наденьте защитные

ОСТОРОЖНО!: Пользуйтесь только оригинальными запчастями. Поверните газонокосилку вверх дном и, вынув четыре винта Torx T20, снимите крышку батарейного отсека. Отсоедините клемму аккумулятора. Движением вверх выньте АКБ. Вставьте новую АКБ в гнездо 1 (задний разъем). Подсоедините клемму к новой АКБ. Верните крышку батарейного отсека на место, вставите и затяните четыре винта Torx T20. Старая АКБ утилизируется согласно местным нормам по охране окружающей среды.GREENWORKSTOOLS.EU

ХРАНЕНИЕ ГАЗОНОКОСИЛКИ В ЗИМНИЙ ПЕРИОД Необходимо всегда чистить газонокосилку перед размещением ее на зимнее хранение. Прежде чем посетить АКБ на хранение, необходимо полностью ее очистить. Если аккумулятор заряжен не полностью, он может повредиться и прийти в негодность. ОСТОРОЖНО!: Если аккумулятор заряжен не полностью, он может повредиться и прийти в негодность. Проверить состояние подверженных износу компонентов: ножи должны быть острыми и свободно вращаться, равно как и передние колесики. Устраните любые несоответствия. Храните газонокосилку в сухой, безморозной среде, при этом она должна опираться на все четыре

ЗИМНЕЕ ХРАНЕНИЕ ЗАРЯДНОЙ СТАНЦИИ Если возможно, отсоедините пограничный и направляющий провода от зарядной станции и поместите ее и адаптер в хранилище. Оставьте пограничный и направляющий провода в земле, защитите их концы от сырости, поместив их в оригинальный соединитель или емкость со смазкой. Если поместить зарядную станцию в хранилище не представляется возможным, ее необходимо оставить подключенной к сети, пограничному и направляющему проводам. ПОСЛЕ ЗИМНЕГО ХРАНЕНИЯ Осмотрите контакты газонокосилки и зарядной станции, а также контактные полосы на предмет коррозии, подгаров или загрязнений. Если зарядная или контактная полоса загрязнена, почистите ее мелкозернистой наждачной бумагой. ТехобслуживаниеGREENWORKSTOOLS.EU

Выявление и устранение неисправностей ИНДИКАТОРНЫЙ СВЕТОДИОД НА ЗАРЯДНОЙ СТАНЦИИ СВЕТОДИОД СОСТОЯНИЕ ЗНАЧЕНИЕ ДЕЙСТВИЕ

5. Зеленый Горит Пограничный провод и зарядная станция работают

Действий не требуется. Синий Мигает Пограничный провод поврежден или не подключен Проверьте и подчините пограничный

Красный Мигает Отказ электроники в зарядной станции или адаптере Обратитесь к дилеру. В настоящем разделе также приведены некоторые признаки, позволяющие выявить неисправности в работе газонокосилки. ИНДИКАТОРНЫЙ СВЕТОДИОД НА ГАЗОНОКОСИЛКЕ СВЕТОДИОД СОСТОЯНИЕ ЗНАЧЕНИЕ ДЕЙСТВИЕ

Мигает Газонокосилка выключена кнопкой отключения на

Нажмите кнопку запуска, чтобы включить газонокосилку Горит Газонокосилка в рабочем режиме (зарядка, парковка на зарядной станции, приостановка, стрижка травы или поиск) Не горит Ключ безопасности в режиме отключения, ошибка или ожидание газонокосилкой PIN-кода.

Мигает Попытка подключения к серверу в сети Интернет Горит Подключено к серверу в сети Интернет Не горит Газонокосилка не в «Режиме включения»

Мигает Требуется PIN для авторизации ... через мобильное приложение. Не горит Pin не требуется Действий не требуется

Мигает Газонокосилка отключена с ошибкой Проверьте причину возникновения ошибки и перезапустите газонокосилку, нажав кнопку Старт на газонокосилке.GREENWORKSTOOLS.EU

Если ваша газонокосилка не работает должным образом, следуйте нижеуказанным инструкциям по устранению неполадок. ПРИЗНАКИ ПРИЧИНА ДЕЙСТВИЕ Проблема установки газонокосилки на зарядную станцию Зарядная станция расположена неровно. Поместите зарядную станцию на ровную поверхность. См. раздел Установка и подключение зарядной станции на стр. 9. Пограничный провод неправильно установлен относительно зарядной станции. Удостоверьтесь, что зарядная станция и пограничный провод установлены правильно. См. раздел Установка и подключение зарядной станции на стр. 9. Неравномерная высота

Газонокосилка работает слишком мало часов. Увеличьте время работы. См. меню Расписание в мобильном приложении. Форма участка такова, что требуется ручная установки маршрута следования до удаленных областей участка. Произведите обработку участка так, чтобы газонокосилка могла добраться до одной или нескольких удаленных его областей. См. меню Установки в мобильном приложении. Форма участка такова, что требуется ручная установки маршрута следования до удаленных областей участка. Попробуйте уменьшить площадь рабочего участка или увеличить рабочее время. См. меню Расписание в мобильном приложении. Нож затупился. Замените старые ножи и винты на новые для сбалансированности компонентов машины. См. раздел Замена ножей на стр. 21. Трава скапливается на дисковом ноже или около вала двигателя. Удостоверьтесь, что дисковый нож свободно вращается. В противном случае удалите траву и посторонние предметы. См. раздел Техобслуживание на стр. 20. Время работы газонокосилки между сеансами зарядки сократилось. Дисковый нож заблокирован травой или другим посторонним предметом. Удалите траву и посторонние предметы. См. раздел Техобслуживание на стр. 20. Срок эксплуатации АКБ истек. Замените АКБ. См. раздел Замена АКБ на стр.

Время кошения и зарядки меньше обычного Срок эксплуатации АКБ истек. Замените АКБ. См. раздел Замена АКБ на стр.

РАЗРЫВ ПОГРАНИЧНОГО ИЛИ НАПРАВЛЯЮЩЕГО ПРОВОДОВ Разрыв пограничного или направляющего проводов (если установлены) обычно является результатом непреднамеренного физического повреждения. Осмотрите весь контур пограничного провода, начав с зарядной станции. Осмотрите весь контур направляющего провода (если установлен) от зарядной станции до соединителя. Убедитесь, что все соединительные муфты зажаты надлежащим образом. Выявление и устранение неисправностейGREENWORKSTOOLS.EU

Технические данные OPTIMOW 10 OPTIMOW 15

Высота 26 cm 26 cm Длина 62 cm 62 cm Ширина 50 cm 50 cm Масса 11 kg 11 kg Электрическая система: АКБ, литий-ионный аккумулятор 24 В / 2,0 А·ч, компонент № 211022355 24 В / 2,0 А·ч, компонент № 211022355 Сетевой адаптер 100–240 В/32 В пост. тока 100–240 В/32 В пост. тока Длина низковольтного кабеля 10 м 10 м Среднее энергопотребление при максимальном использовании 8 кВт/месяц на участке 1 000 м

10 кВт/месяц на участке 1 500 м

Ток зарядки 1,3 A пер. тока 1,3 A пер. тока Среднестатистическое время зарядки 140 минут 70 минут Среднестатистическое время кошения 70 минут 70 минут Звуковое давление: *) Измеренный уровень звукового давления

58 дБ(А) 58 дБ(А) Фактический уровень звукового давления 60 дБ(А) 60 дБ(А) Уровень звукового давления ***) 47 дБ(А) 47 дБ(А)

Система кошения Три поворотных режущих ножа Три поворотных режущих ножа Средняя потребляемая мощность при

25 Вт ± 20% 25 Вт ± 20% Высоты скашивания 2–6 см 2–6 см Ширина скашивания 22 см 22 см Допустимая минимальная ширина прохода 60 см 60 см Максимальный угол области скашивания 35% 35% Максимальный угол пограничного провода 15% 15% Максимальная длина пограничного

800 м 800 м Максимальная производительность 1 000 м

Рекомендуемая площадь 0–700 м

Классификация по IP: Газонокосилка IPX5 IPX5 Зарядная станция IPX2 IPX2 Сетевой адаптер IP67 IP67 *) Шумовое загрязнение окружающей среды, измеряемое в виде звукового напора (LWA) в соответствии с директивой ЕС 2000/14/EC. Фактический уровень звуковой мощности с учетом вариативности на производстве и во время испытаний 1–3 дБ(А). Декларация звукового давления соответствует EN 50636-2-107:2015 **) погрешность кВт, 2 дБ (A) ***) погрешность кПа, 2–4 дБ (A)GREENWORKSTOOLS.EU

Защита окружающей среды Согласно европейским законам 2012/19/ЕС и ЕС 2006/66/EC вышедшее из строя и дефектное электрическое и электронное оборудование, а также АКБ/аккумуляторы должны утилизироваться отдельно и согласно установленным экологическим нормам. Значок на газонокосилке или упаковке указывает на то, что газонокосилку нельзя утилизировать совместно с ТБО. Для утилизации машины необходимо обратиться в соответствующему переработчику электронного оборудования и АКБ. Аккумуляторы располагаются под корпусом на шасси машины. Для снятия аккумулятора см. раздел Замена АКБ на стр. 22. Обеспечение правильного обращения с данным продуктом позволяет устранить потенциально опасное воздействие его отходов на окружающую среду и людей. Для получения более подробной информации об утилизации данного продукта обратитесь в муниципалитет, коммунальную службу или продавцу. Отдельная утилизация б/у машины и упаковки позволяет перерабатывать материалы и использовать их повторно. Использование переработанных материалов позволяет предотвратить загрязнение окружающей среды и снизить требования к сырью. Отработавшие аккумуляторы необходимо утилизировать с учетом требований защиты окружающей среды. В аккумуляторах содержится материал, опасный для человека и окружающей среды. Необходимо вынуть и утилизировать данный материал, поместив его в оборудование для переработки литий-ионных аккумуляторов.GREENWORKSTOOLS.EU

Гарантийные условия GLOBGRO AB, Globe Group Europe предоставляет двухлетнюю гарантию на газонокосилку (с даты покупки). Гарантия распространяется на материальные или производственные дефекты. В течение гарантийного срока дефектный продукт подлежит ремонту или замене при соблюдении следующих

• Газонокосилка и зарядная станция могут использоваться только в соответствии с инструкциями из данного руководства оператора.

• Пользователю или неуполномоченным лицам запрещается производить ремонт продукта. Примеры отказов, которые не покрываются гарантией:

• Повреждение вследствие атмосферных перенапряжений.

• Повреждение вследствие неправильного хранения АКБ или обращением с ней.

• Повреждение вследствие использования неоригинальной АКБ.

• Ущерб вследствие использования оригинальных запчастей и принадлежностей, например, ножей и монтажного материала.

• Повреждение провода. Ножи являются расходным материалом, на них не распространяется гарантия. При поломке газонокосилки обратитесь к дилеру за дальнейшими инструкциями. Чтобы оперативно получить помощь укажите номер чека и серийный номер продукта.GREENWORKSTOOLS.EU

(Применима только к европейским версиям исполнения) Производитель: GLOBGRO AB, Globe Group Europe Адрес: Propellergatan 1, 21115 Malmö, Швеция Имя и адрес ответственного составителя документации: Питер Седерстрем (Peter Söderström) Propellergatan 1, 21115 Malmö, Швеция Настоящим свидетельствуем, что продукт:

Роботизированная газонокосилка

Optimow 10®/Optimow 15® Серийный номер: См. паспортную табличку продукта. Серийный № См. паспортную табличку продукта.

• удовлетворяет соответствующим требованиям Директивы ЕС по машинному оборудованию (2006/42/EC)

• Соответствует требованиям к роботизированным газонокосилкам с электроприводом от АКБ EN 50636-2-107: 2015 / A1:2018

• удовлетворяет соответствующим требованиям следующих

2014/30/EU, EN 55014-1:2017, EN 55014-2:2015 Директива о шумовыделении (2000/14/EC с изменения от 2005/88/EC) 2014/53/EU, RF EN 303413, EN 301489-1/-19, EN303447, EN301 489- 1/-3, EN 301489-1/-52, EN 301511, EN 62479 Кроме того заявляем, что:

• Использовались следующие (разделы/статьи) европейских гармонизированных стандартов: EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010, EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000- 3-3:2013, EN 300 328 V2.1.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1, EN 62311:2008, EN 61558-1:2005+A1:2009, EN 61558-2- 16:2009+A1:2013 Измеренный уровень звукового давления 58 дБ(A) Фактический уровень звукового давления 60 дБ(A) Способ оценки соответствия: Приложение V/Директива 2000/14/EC Номер сертификата ЕС о соответствии утвержденному типу: 13SHN0023-01 Тэд Ку Хайчао (Ted Qu Haichao) Директор по качеству г. Чанчжоу, 1 декабря 2018 г.

Декларация соответствия ЕСGREENWORKSTOOLS.EU
