MODE D'EMPLOI Optimow 15 GREENWORKS

Les supports, données techniques et figures de ce manuel sont fournis uniquement à titre indicatif et ne sont pas contraignants. Le fabricant se réserve le droit d'apporter toute modification aux caractéristiques techniques et à toutes les fonctionnalités opérationnelles, supports, données techniques ou figures sans préavis. Les pages suivantes comportent des instructions importantes relatives à la sécurité et au fonctionnement. Vous levez lire et passer en revue attentivement l'ensemble des instructions de sécurité, avertissements et précautions contenus dans ce manuel. À défaut de lire et respecter ces instructions de sécurité, avertissements et précautions, vous vous exposez à des blessures graves, voire mortelles, pour les personnes et les animaux de compagnie et à des dommages pour les biens.GREENWORKSTOOLS.EU

Cet outil électrique est dangereux. Soyez prudent en l'utilisant et respectez l'ensemble des avertissements et instructions de sécurité. Lisez attentivement le manuel opérateur avant d'utiliser la tondeuse. Retirez la clé de sécurité avant de travailler sur la tondeuse ou de la lever. Risque de projection d'objets durant le fonctionnement. Préservez une distance de sécurité avec la tondeuse en fonctionnement et maintenez les personnes présentes, spécialement les enfants, mais aussi les animaux de compagnie et les badauds à l'écart de la zone d'utilisation de la tondeuse. Ne chevauchez pas la tondeuse. Appareil de classe II Pour compléter ce manuel opérateur, vous retrouvez davantage d'informations sur le site Web : www.greenworkstools.eu

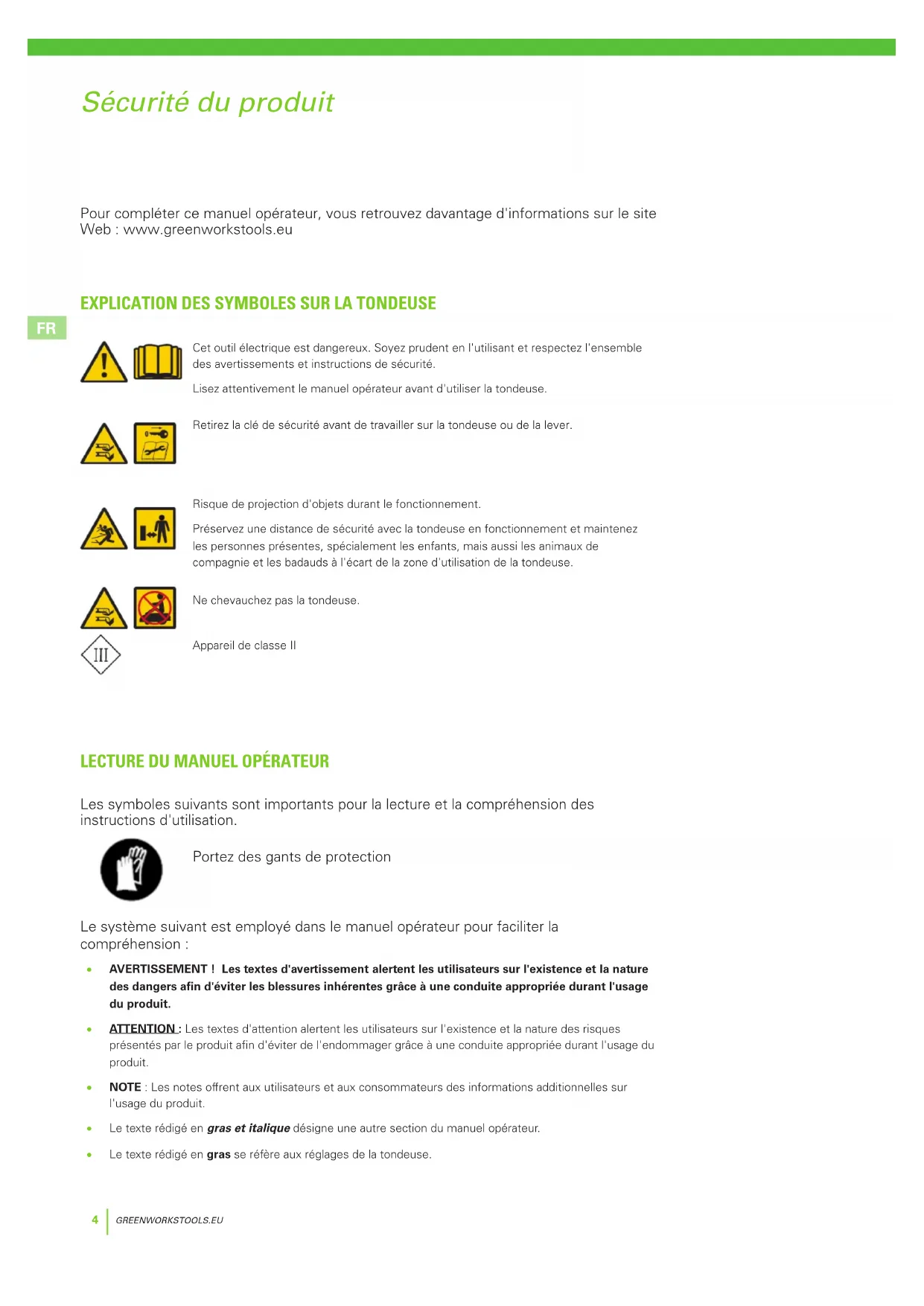

LECTURE DU MANUEL OPÉRATEUR

Les symboles suivants sont importants pour la lecture et la compréhension des instructions d'utilisation. Portez des gants de protection Le système suivant est employé dans le manuel opérateur pour faciliter la compréhension :

• AVERTISSEMENT ! Les textes d'avertissement alertent les utilisateurs sur l'existence et la nature des dangers an d'éviter les blessures inhérentes grâce à une conduite appropriée durant l'usage du produit.

• ATTENTION : Les textes d'attention alertent les utilisateurs sur l'existence et la nature des risques présentés par le produit afin d'éviter de l'endommager grâce à une conduite appropriée durant l'usage du produit.

• NOTE : Les notes offrent aux utilisateurs et aux consommateurs des informations additionnelles sur l'usage du produit.

• Le texte rédigé en gras et italique désigne une autre section du manuel opérateur.

• Le texte rédigé en gras se réfère aux réglages de la tondeuse. Sécurité du produitGREENWORKSTOOLS.EU

Sécurité du produit IMPORTANT LISEZ ATTENTIVEMENT AVANT USAGE ! CONSERVEZ POUR RÉFÉRENCE ULTÉRIEURE ! Formation AVERTISSEMENT ! Tondeuse à gazon automatique ! Maintenez à l'écart de la machine ! Supervisez les enfants !

• Lisez attentivement les instructions. Familiarisez-vous avec les commandes et l'usage approprié de la machine.

• Ne laissez jamais les personnes non familières avec ces instructions ou les enfants utiliser la machine. La réglementation locale peut limiter l'âge de l'opérateur.

• L'opérateur ou l'utilisateur assume la responsabilité des accidents et dangers pour les autres personnes et les biens. Préparation

• Assurez-vous de l'installation correcte du système de délimitation de périmètre automatique selon les instructions.

• Inspectez périodiquement la zone d'usage de la machine et retirez tous les bâtons, pierres, fils, os et autres corps étrangers.

• Effectuez périodiquement une inspection visuelle pour vous assurer que les lames, les boulons de lame et l'assemblage de coupe ne sont ni usés, ni endommagés. Remplacez les lames et boulons usés ou endommagés ensemble pour préserver l'équilibre.

• Sur les machines à fusées multiples, faites attention car la rotation d'une lame peut entraîner la rotation des autres. Généralités

• N'utilisez jamais la machine si les protections sont défectueuses ou sans les dispositifs de sécurité, ainsi les déflecteurs ou les collecteurs d'herbe, en place.

• Ne placez pas les mains ou les pieds à proximité ou sous les pièces en rotation. Ne vous tenez jamais devant l'ouverture de décharge.

• Ne soulevez et ne transportez pas une machine dont le moteur tourne.

• Retirez (ou Utilisez) le dispositif de désactivation de la machine - avant d'éliminer un blocage ; - avant de vérifier, nettoyer ou travailler sur la machine.

• Ne laissez pas la machine travailler sans surveillance si vous savez que des animaux de compagnie, des enfants ou quiconque se trouvent à proximité. Maintenance et stockage

• Assurez-vous du serrage de tous les écrous, boulons et vis pour être certain que la machine est en bon état de marche en toute sécurité.

• Vérifiez le collecteur d'herbe fréquemment pour repérer usure et détérioration.

• Par mesure de sécurité, remplacez les pièces usées ou endommagées.

• Assurez-vous d'employer uniquement des moyens de coupe de rechange du type correct.

• Assurez-vous que les batteries sont chargées avec le chargeur correct recommandé par le fabricant. Un usage incorrect peut entraîner une décharge électrique, une surchauffe ou une fuite de liquide corrosif de la batterie.

• En cas de fuite d'électrolyte, rincez avec de l'eau /agent de neutralisation, faites appel à un médecin en cas de contact avec les yeux, etc.

Ce manuel opérateur contient l'ensemble des informations essentielles concernant le fonctionnement et la maintenance en toute sécurité de la tondeuse. Sécurité du produit Lisez attentivement l'ensemble des précautions et instructions relatives à la sécurité de ce manuel opérateur avant d'utiliser la tondeuse. Conservez ce manuel opérateur pour référence ultérieure. Respectez les instructions du fabricant relatives à l'installation, au fonctionnement, à la maintenance et aux réparations. Cette tondeuse est conçue pour couper l'herbe dans des zones ouvertes et nivelées. Utilisez uniquement l'équipement recommandé par le fabricant. Tous les autres types d'usage sont incorrects. Cette tondeuse respecte les directives et normes de sécurité de l'UE, relatives à la compatibilité électromagnétique, aux machines et aux basses tensions. La tondeuse n'a pas été conçue pour être utilisée par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, voire des personnes dénuées d'expérience ou de connaissance, sauf si elles ont bénéficié, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil. La tondeuse doit être utilisée, entretenue et réparée uniquement par des personnes comprenant parfaitement ses caractéristiques spéciales et la réglementation relative à la sécurité. Démarrez la tondeuse selon les instructions. Avec la clé de sécurité sur la position Activé, maintenez vos mains et vos pieds à l'écart des lames en rotation. Ne mettez jamais vos mains ou vos pieds sous la tondeuse. Ne modifiez pas le design d'origine de la tondeuse. Toute modification annule la garantie. Arrêtez la tondeuse avec le bouton STOP sur la tondeuse si des personnes, spécialement des enfants, ou des animaux de compagnie sont dans la zone de coupe. Nous recommandons de programmer la tondeuse pour travailler durant les heures pendant lesquelles les personnes et animaux de compagnie sont absents. Retirez tout objet de la zone de travail, ainsi les branches, jouets, pierres et outils susceptibles d'endommager les lames. La tondeuse peut être piégée sur des objets dans la zone de travail et avoir besoin d'aide pour retirer l'objet avant de poursuivre la tonte. Ne levez et ne transportez jamais la tondeuse avec la clé de sécurité insérée. Arrêtez systématiquement la tondeuse avec le bouton STOP si elle n'est pas en usage. La tondeuse peut uniquement démarrer si la clé de sécurité est insérée et après l'activation du bouton START. L'alarme intégrée est très puissante. Fates attention, spécialement si la tondeuse est manipulée à l'intérieur. N'utilisez pas la tondeuse avec un bloc ou un disque de coupe défectueux. Ne laissez personne ignorant du fonctionnement et du comportement de la tondeuse l'utiliser. Ne placez rien au sommet de la tondeuse ou sa station de charge. Portez systématiquement des gants de protection pour travailler avec les lames de tondeuse.GREENWORKSTOOLS.EU

1 Cache amovible 2 Bouton STOP 3 Bouton START 4 Indicateurs LED 5 Ajustement de hauteur de coupe 6 Roues arrière 7 Roues avant 8 Disque de coupe 9 Cache de batterie 10 Poignée de transport 11 Clé de sécurité 12 Station de charge 13 LED de contrôle de fonctionnement 14 Manuel opérateur et guide rapide 15 Alimentation électrique* 16 Vis de fixation de station de charge (x5) 17 Câble basse tension 18 Boucle de fil pour fil périphérique et fil de guidage 19 Piquets de fil 20 Lames et vis extra (x3) 21 Règle (sommet carton de découpe) 22 Connecteurs de fil de guidage et d'épissure (x3) 23 Connecteurs de boucle de fil (x 3)

• L'apparence de l'alimentation électrique peut différer selon le marché. Déballez la tondeuse et le matériel d'installation. Assurez-vous que toutes les pièces en Figure 1 sont incluses et en bon état. Contactez votre distributeur si un élément manque ou est endommagé. Conservez le Guide rapide en lieu sûr car il contient le code d'appariement unique de votre tondeuse. Déballage du produitGREENWORKSTOOLS.EU

Installation Lisez la section complète avant de commencer l'installation. L'installation affecte les capacités de la tondeuse. Planifiez l'installation soigneusement. L'installation comporte les tâches principales suivantes :

• Planification d'agencement et préparation

• Installation et connexion de station de charge

• Connexion d'alimentation électrique

• Charge initiale de batterie

• Installation de fil périphérique

• Installation de fil de guidage

• Calibration et démarrage initial

PLANIFICATION D'AGENCEMENT ET PRÉPARATION

Assurez-vous que les conditions suivantes sont remplies dans la zone de travail où la tondeuse sera utilisée :

• L'herbe ne dépasse pas 10 cm.

• Il n'y a pas de pierres, morceaux de bois, fils, câbles sous tension et autres corps étrangers.

• La zone de travail est nivelée et ne présente pas de fossés, sillons et pentes prononcées supérieures à 35%. Les outils suivants sont nécessaires pour l'installation mais sans être fournis :

• Marteau /maillet caoutchouc pour enfoncer les piquets dans le sol

• Pince universelle pour couper le fil périphérique

• Pince multiprise pour presser les coupleurs ensemble

• Clé hex 6 mm pour arrimer la station de charge au solGREENWORKSTOOLS.EU

La majorité de la station de charge doit être à l'intérieur de la zone de travail. Les deux options suivantes sont illustrées :

• Option 1 - Station de charge complètement à l'intérieur de la zone de travail.

• Option 2 - Station de charge partiellement à l'extérieur de la zone de travail. Installation Positionnez la station de charge comme suit :

• À un endroit de niveau, protégé de la lumière directe du soleil (La partie avant de la station de charge ne doit pas être plus haute ni plus basse de 5 cm que sa partie arrière.)

• À portée d'une prise murale (Le câble basse tension est long de 10 m.)

• Avec un dégagement d'au moins 3 m à l'avant et 1 m de chaque côté (Évitez une position dans un espace confiné de la zone de travail.) INSTALLATION ET CONNEXION DE STATION DE CHARGE >1m >1m

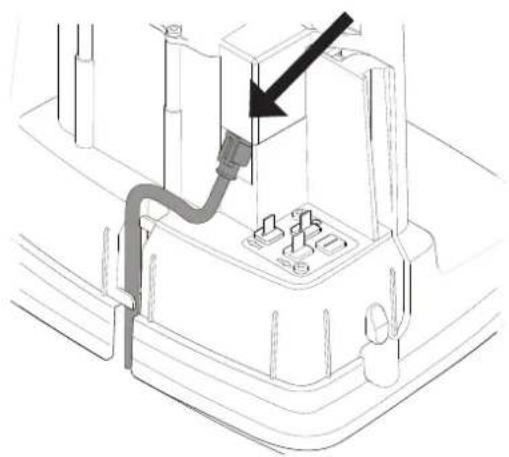

Connectez l'alimentation électrique dans un cadre frais et sec, protégé de la lumière directe du soleil. Si l'alimentation électrique est connectée à une prise électrique à l'extérieur, elle doit être agréée pour un usage à l'extérieur. Le câble basse tension peut traverser la zone de travail s'il est fixé au sol avec des cavaliers ou enterré. ATTENTION : Abstenez-vous de toute coupure, épissure ou altération du câble basse tension. L'altération d'un câble basse tension annule la garantie du produit. Installation Connectez le câble basse tension à la station de charge. Acheminez le câble basse tension derrière les languettes pour le maintenir en place dans la station de charge. Connectez le câble d'alimentation électrique à une prise murale 100- 240 V. Retirez le cache de protection sur la station de charge en appuyant sur les languettes de chaque côté de la base tout en levant le cache.GREENWORKSTOOLS.EU

Insérez la clé de sécurité sous la tondeuse et tournez sur la position Activé. Placez la tondeuse dans la station de charge pendant la pose des fils périphériques et de guidage. La tondeuse ne peut pas être utilisée avant la fin de l'installation.GREENWORKSTOOLS.EU

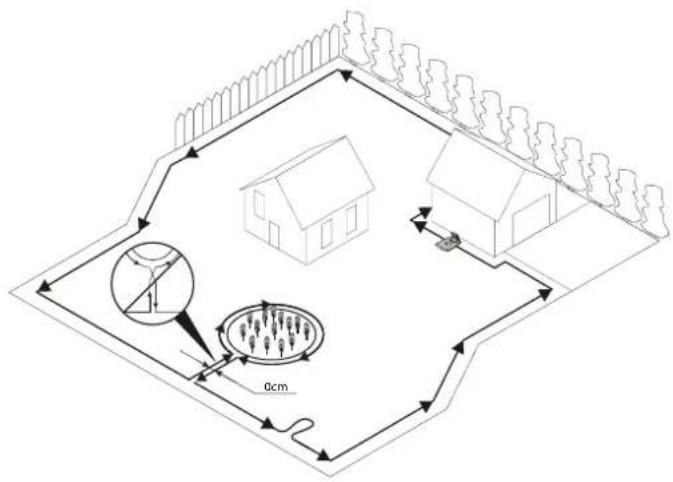

Pour l'installation du fil périphérique, plusieurs situations sont à prendre en compte, selon la table suivante. Table 1. Gestion de déviations et obstacles dans la zone de travail VARIATION DANS LA ZONE DE TRAVAIL PLANIFICATION DE FIL PÉRIPHÉRIQUE Nivelez les obstacles fixes avec du gazon que la tondeuse à gazon peut traverser (chemins en pavés ou similaires) Posez le fil périphérique sous les pavés ou aux jointures entre les pavés. Ne faites jamais passer la tondeuse sur du gravier ou un matériau similaire susceptible d'endommager les lames. Obstacles fixes hauts de ± 1 cm Posez le fil périphérique à 10 cm de l'obstacle. Obstacles fixes hauts de 1-5 cm (petits fossés, parterres de fleurs ou bordures de pierre basses) Posez le fil périphérique à 30 cm de l'obstacle. Obstacles fixes hauts de 5 cm ou plus (clôtures ou murs) Posez le fil périphérique à 35 cm de l'obstacle. Obstacles fixes hauts de plus de 15 cm pouvant supporter une collision (arbres ou arbustes) Aucune mesure nécessaire ; la tondeuse les contournent en cas de collision avec ce type d'obstacle. Obstacles fixes légèrement en pente ainsi les pierres ou racines affleurantes de grands arbres Posez le fil périphérique à 30 cm de l'obstacle ou retirez l'obstacle. Obstacles fixes incapables de supporter une collision Posez le fil périphérique à 30 cm de l'obstacle et autour puis faites-le revenir selon le même chemin. Passages longs et étroits et zones étroites de moins de 1,5 m Installez un fil de guidage. Bords sur une pente, une route, un précipice ou de l'eau Complétez le fil périphérique avec une barrière physique haute d'au moins 15 cm. Pente atteignant 35% dans la zone de travail Aucune mesure nécessaire ; la tondeuse ne fonctionne pas au-delà de 35% tant que la pente n'est pas à la périphérie de la zone de travail. Pente inférieure à 15% au bord de la zone de travail Posez normalement du fil périphérique. Pente supérieure à 15% au bord de la zone de travail Ne posez aucun fil périphérique sauf en cas d'obstacle fixe (clôture ou mur) pour empêcher la tondeuse de sortir de la zone de travail. Si une partie du bord extérieur de la zone de travail présente une pente supérieure à 15%, posez le fil périphérique à 20 cm à l'intérieur sur le sol plat avant le début de la pente. NOTE : L'inclinaison de la pente est définie en pourcentage (%). La pente en pourcentage est calculée comme la différence d'élévation en centimètres par mètre. Pour une différence d'élévation de 10 cm, par exemple, l'inclinaison de la pente est de 10%. InstallationGREENWORKSTOOLS.EU

0cm Installation Arrimez temporairement le bout de la boucle de fil à un piquet ou un autre objet au niveau de la station de charge. Posez la boucle de fil dans le sens antihoraire le long de la périphérie planifiée de la zone de travail, en tenant compte des règles de la Table 1 jusqu'à revenir à la station de charge. Si vous allez installer un fil de guidage, créez un œillet avec environ 20 cm additionnels de fil périphérique au point où le fil de guidage sera ensuite connecté. Voir Installation de l de guidage en page 15 pour en savoir plus. Si le fil périphérique est trop court, utilisez les connecteurs de fil de guidage et d'épissure pour assurer l'épissure du fil périphérique additionnel comme suit : 1 Insérez les deux bouts du fil périphérique dans le connecteur de fil de guidage et d'épissure. Assurez-vous que les fils sont bien insérés dans le connecteur de fil de guidage et d'épissure de sorte que les bouts soient visibles à travers le connecteur de fil de guidage et d'épissure. 2 Enfoncez à fond le bouton au sommet du connecteur de fil de guidage et d'épissure avec une pince multiprise jusqu'au clic audible. Posez la bobine de boucle de fil sur la station de charge. Revenez à la périphérie de la zone de travail et fixez le fil périphérique soit avec des piquets, soit en l'enterrant. Les piquets sont recommandés car ils permettent un ajustement lors des premières semaines de travail. Pour arrimer le fil périphérique avec des piquets :

• Coupez l'herbe à ras avec une tondeuse à gazon normale ou un coupe-bordure à l'endroit de pose du fil.

• Posez le fil périphérique au sol et arrimez-le avec les piquets rapprochés.

• Enfoncez ou martelez les piquets dans le sol. N'enfoncez pas les piquets trop profondément afin d'éviter d'appliquer une contrainte sur le fil périphérique. Pour enterrer le fil périphérique :

• Enterrez le fil périphérique à 1-20 cm dans le sol. Une fois le fil périphérique complètement posé et arrimé, installez les connecteurs finaux de boucle de fil comme suit : 1 Ouvrez le connecteur de boucle de fil et placez le fil dans la fixation de connecteur de boucle de fil. 2 Pressez les connecteurs de boucle de fil ensemble avec une pince multiprise jusqu'au clic audible. Coupez l'excès de fil périphérique à 1-2 cm au-dessus de chaque connecteur.GREENWORKSTOOLS.EU

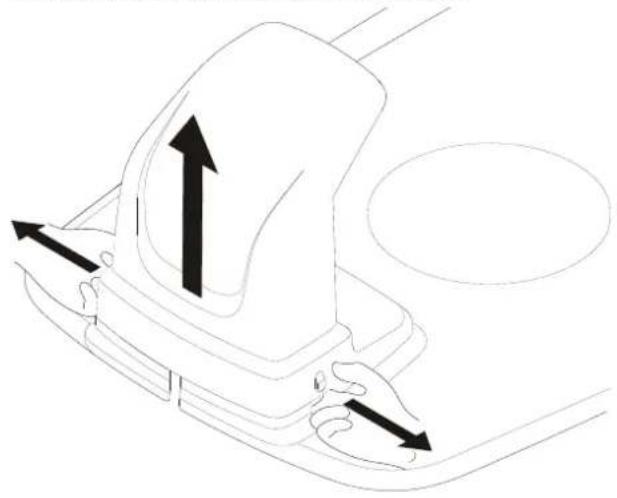

Connectez le fil périphérique à la station de charge comme suit : 1 Retirez le cache de protection de la station de charge et acheminez le fil derrière les languettes dans la goulotte à l'arrière de la station de charge. 2 Pressez le connecteur sur les broches métalliques de la station de charge (marquage par des flèches gauche et droite). NOTE : Assurez-vous que le fil périphérique à droite de la station de charge est connecté à la flèche pointant à droite et qu'il en va de même à gauche. InstallationGREENWORKSTOOLS.EU

Ne posez pas le fil de guidage à moins de 30 cm du fil périphérique. Ne posez pas le fil de guidage en croisant le fil périphérique. Acheminez le fil de guidage bien droit sous la plaque de charge puis au moins 2 m en ligne droite depuis le bord de la plaque. Laissez autant d'espace que possible à gauche du fil de guidage (observé face à la station de charge). Utilisez le même rouleau de câble pour le fil périphérique et le fil de guidage. Comme le fil périphérique, le fil de guidage doit être piqueté au sol ou enterré. Pour l'installation du fil de guidage sur une pente prononcée, posez le fil selon un angle afin que la tondeuse le suive plus facilement sur la pente. Ne posez pas le fil de guidage selon des angles très prononcés ou la tondeuse aura du mal à le suivre.

INSTALLATION DE FIL DE GUIDAGE

La tondeuse utilise le fil de guidage optionnel pour retrouver son chemin à la station de charge mais aussi pour identifier les endroits difficiles à atteindre dans la zone de travail. Par exemple, le fil de guidage est posé entre la station de charge et une partie distante de la zone de travail ou dans un passage étroit. Pour les passages étroits (moins de 3 m) ou pour raccourcir les temps de recherche, un fil de guidage est recommandé. Planifiez l'emplacement du fil de guidage avant l'agencement du fil périphérique. Acheminez le fil de guidage à la boucle du fil périphérique à l'endroit où le fil de guidage doit être connecté. Coupez le fil périphérique avec la pince universelle. InstallationGREENWORKSTOOLS.EU

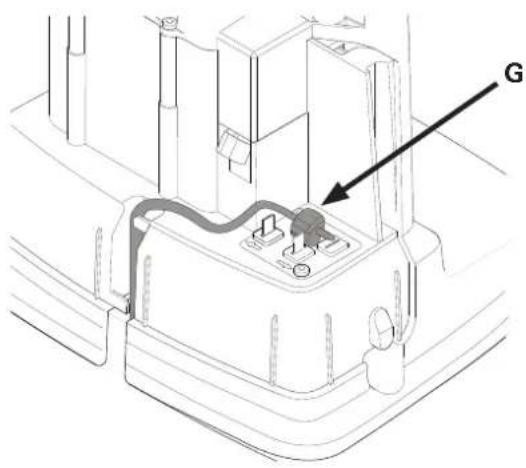

Installation Insérez les deux bouts du fil périphérique avec le bout du fil de guidage dans le connecteur de fil de guidage et d'épissure. Assurez-vous que les fils sont bien insérés dans le connecteur de fil de guidage et d'épissure de sorte que les bouts soient visibles à travers le connecteur de fil de guidage et d'épissure. Enfoncez à fond le bouton au sommet du connecteur de fil de guidage et d'épissure avec une pince multiprise jusqu'au clic audible. Fixez l'épissure avec les fils périphériques et de guidage soit avec des piquets, soit en les enterrant. Connectez le fil de guidage à la station de charge comme suit : 1 Retirez le cache de protection de la station de charge et acheminez le fil derrière les languettes dans la goulotte menant aux bornes. 2 Connectez le fil de guidage à la broche de contact étiquetée G de la station de charge. GGREENWORKSTOOLS.EU

Associez la tondeuse avec l'app mobile selon les instructions d’Appariement d'app mobile et de tondeuse en page 19. Installation Vérifiez l'indicateur LED de la station de charge :

• L'indicateur LED s'allume en vert si la tension de sortie de l'alimentation électrique est disponible et si le fil périphérique n'est pas interrompu. L'indicateur LED ne s'allume pas si la tension de sortie de l'alimentation électrique n'est pas disponible. Si l'indicateur LED ne s'allume pas ou pas en vert, voir Indicateurs LED sur la station de charge en page 24 pour le dépannage.

CALIBRATION ET DÉMARRAGE INITIAL

Arrimez la station de charge au sol avec les cinq vis de fixation fournies à l'aide d'une clé hex de 6 mm. NOTE : Ne percez aucun nouvel orifice dans la plaque de la station de charge. Seuls les orifices existants peuvent être utilisés pour fixer la plaque de base au sol. NOTE : Ne marchez pas sur la plaque de la station de charge.GREENWORKSTOOLS.EU

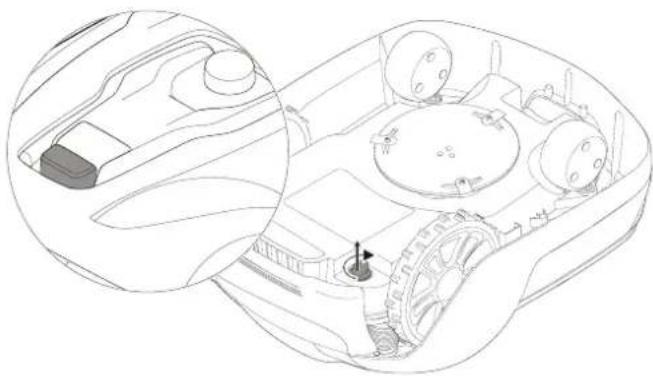

Fonctionnement DÉMARRAGE ET ARRÊT DE TONDEUSE Démarrage de la tondeuse : 1 Insérez la clé de sécurité et tournez dans le sens antihoraire sur la position ”1”. 2 Glissez le loquet du bouton START en arrière. 3 Appuyez sur le bouton START. Arrêt de la tondeuse : Appuyez sur le bouton STOP de la tondeuse.

MISE HORS TENSION DE LA TONDEUSE

Appuyez sur le bouton STOP de la tondeuse et retirez la clé de sécurité. AVERTISSEMENT ! Retirez systématiquement la clé de sécurité pour exécuter la maintenance ou si la tondeuse doit être déplacée.

AJUSTEMENT DE HAUTEUR DE COUPE

Pour les premières semaines de tonte, réglez la hauteur de coupe sur 60 mm pour éviter de couper le fil périphérique et le fil de guidage. Abaissez le réglage d'un niveau chaque semaine par la suite pour atteindre la hauteur de coupe souhaitée. Tournez la molette d'ajustement de hauteur de coupe sur le réglage souhaité. Le réglage sélectionné est le marquage sur la carrosserie s'alignant avec les flèches sur la molette. Tournez dans le sens horaire pour augmenter la hauteur de coupe. Tournez dans le sens antihoraire pour réduire la hauteur de coupe. La hauteur de coupe de la tondeuse est réglable entre 20 mm et 60 mm. MAX

Téléchargez Greenworks GreenGuide depuis l'App Store/Google Play et suivez les instructions à l'écran pour l'appariement de la tondeuse. Vous devez disposer du code d'appariement unique (sur le guide rapide) et de la tondeuse.

LEVAGE ET TRANSPORT DE LA TONDEUSE

Appuyez sur le bouton STOP et retirez la clé de sécurité avant le levage. Levez systématiquement la tondeuse par la poignée de transport. FonctionnementGREENWORKSTOOLS.EU

AVERTISSEMENT ! Portez des gants de protection pour manipuler ou travailler à proximité des lames coupantes. AVERTISSEMENT ! Avant tout travail sur la tondeuse elle-même, retirez la clé de sécurité. AVERTISSEMENT ! Avant tout travail sur la station de charge ou l'alimentation électrique, retirez la che du secteur.

• Périodiquement, inspectez visuellement la tondeuse et remplacez les pièces usées ou endommagées par mesure de sécurité.

• Assurez-vous de la liberté de rotation des lames.

• Assurez-vous du serrage de tous les écrous, boulons et vis pour être certain que la tondeuse est en bon état de marche en toute sécurité.

• Les lames présentent une vie utile normale de 2 à 6 semaines en cas d'usage à capacité de superficie maximum ou plus pour les zones réduites. ATTENTION : Les lames émoussées entraînent une coupe insatisfaisante de l'herbe, nécessitant plus d'énergie et réduisent les intervalles entre chaque charge de batterie.

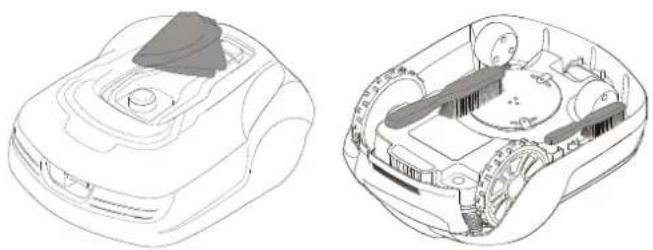

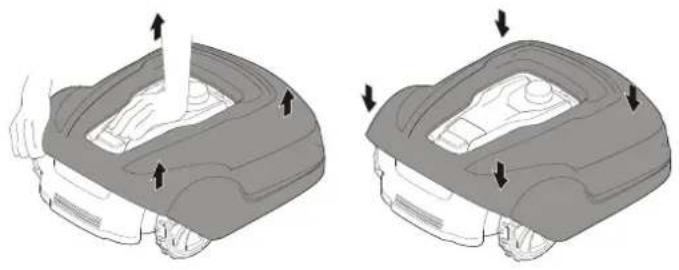

• Nettoyez régulièrement la tondeuse pour assurer un meilleur fonctionnement. Maintenance RETRAIT DE LA CARROSSERIE DU CHÂSSIS Maintenez la tondeuse vers le bas d'une main tout en levant fermement l'un des coins de la carrosserie puis répétez à chaque coin jusqu'à ce que la carrosserie se sépare du châssis. Replacez la carrosserie en l'alignant sur le châssis et en appuyant fermement dessus jusqu'à entendre le clic. Assurez-vous que la carrosserie est fermement fixée sur le châssis. NETTOYAGE AVERTISSEMENT ! Appuyez sur le bouton STOP et retirez la clé de sécurité avant le nettoyage. Nettoyez l'extérieur de la tondeuse soigneusement avec une brosse douce, un chiffon humide et un jet d'eau basse pression, si nécessaire. Retirez la carrosserie du châssis. Retournez la tondeuse sur un côté et nettoyez la zone des lames et les roues avec une brosse dure ou un racloir afin d'éliminer les coupes d'herbe compactée.GREENWORKSTOOLS.EU

AVERTISSEMENT ! En cas de fuite d'électrolyte, rincez avec de l'eau /agent de neutralisation et faites appel à un médecin en cas de contact d'électrolyte avec les yeux. Chargez la batterie uniquement dans la station de charge d'origine. Un usage incorrect peut entraîner une décharge électrique, une surchauffe ou une fuite de liquide corrosif de la batterie. Il s'agit d'une batterie sans maintenance mais elle présente une vie utile limitée de 2 à 4 ans selon la durée de la saison et le nombre d'heures de travail de la tondeuse par jour.

REMPLACEMENT DE LAMES

AVERTISSEMENT ! Appuyez sur le bouton STOP et retirez la clé de sécurité avant le remplacement des lames, sans oublier de porter des gants de protection. AVERTISSEMENT ! Utilisez uniquement une lame GLOBE :

ATTENTION : Utilisez uniquement des pièces de rechange d'origine. Remplacez les trois lames et les vis ensemble. Retournez la tondeuse. Desserrez les vis avec un tournevis droit ou cruciforme. Retirez les lames et les vis. Vissez la nouvelle lame avec les nouvelles vis. Assurez-vous de la liberté de pivotement des nouvelles lames. cross tip screwdriverGREENWORKSTOOLS.EU

AVERTISSEMENT ! Appuyez sur le bouton STOP et retirez la clé de sécurité avant le remplacement des batteries, sans oublier de porter des gants de protection. ATTENTION : Utilisez uniquement des pièces de rechange d'origine. Retournez la tondeuse et retirez les quatre vis Torx T20 puis retirez le cache de batterie. Débranchez le connecteur de borne de batterie. Levez la batterie bien droite. Insérez la nouvelle batterie dans l'emplacement 1 (emplacement arrière). Branchez le connecteur de borne de batterie sur la nouvelle batterie. Remettez le cache de batterie en place et insérez puis serrez les quatre vis Torx T20. Mettez l'ancienne batterie au rebut selon la réglementation environnementale locale.GREENWORKSTOOLS.EU

Nettoyez systématiquement la tondeuse avant de la stocker pour l'hiver. Chargez la batterie à fond avant le stockage d'hiver. Si la batterie n'est pas chargée à fond, elle peut s'endommager et devenir, dans certains cas, inutilisable. ATTENTION : Si la batterie n'est pas chargée à fond, elle peut s'endommager et devenir, dans certains cas, inutilisable. Inspectez l'état des éléments d'usure en vous assurant que les lames sont affûtées et qu'elles tournent librement tout comme les roues. Corrigez tout défaut. Rangez la tondeuse dans un environnement sec et hors gel, posée sur ses quatre roues.

STOCKAGE D'HIVER DE STATION DE CHARGE

Si possible, déconnectez le fil périphérique et le fil de guidage de la station de charge et rangez la station de charge avec l'alimentation électrique à l'intérieur. Laissez le fil périphérique et le fil de guidage dans le sol mais protégez les extrémités des fils contre l'humidité en les connectant à un coupleur d'origine ou en les plaçant dans un conteneur avec de la graisse. S'il est impossible de stocker la station de charge à l'intérieur, elle doit rester connectée au secteur, au fil périphérique et au fil de guidage.

APRÈS LE STOCKAGE D'HIVER

Inspectez les bandes de contact et de charge de la tondeuse et de la station de charge pour détecter les traces de corrosion, de brûlure ou d'encrassement. Si les pointes de charge ou de contact doivent être nettoyées, utilisez de la toile émeri fine. MaintenanceGREENWORKSTOOLS.EU

Verte Allumé Fil périphérique et station de charge OK Aucune action requise. Bleu Clignotement Fil périphérique cassé ou déconnecté Vérifiez et réparez le fil périphérique. Rouge Clignotement Panne électronique dans la station de charge ou l'unité d'alimentation électrique Contactez le vendeur. Cette section présente aussi quelques symptômes pouvant vous guider si la tondeuse ne fonctionne pas comme prévu.

(Vert) Clignotement Tondeuse arrêtée avec le bouton d'arrêt sur la tondeuse Appuyez sur Démarrer sur la tondeuse pour travailler Allumé Tondeuse en mode travail (charge, stationnement dans station de charge, pause, tonte ou recherche) Éteint Clé de sécurité sur la position Désactivé, tondeuse en état Erreur ou tondeuse en attente de code PIN.

(Bleu) Clignotement Tentative de connexion à serveur Internet Allumé Connectée à serveur Internet Éteint Tondeuse pas en "Mode sous tension"

(Jaune) Clignotement Autorisation par code PIN requise ... via app mobile. Éteint Aucun code PIN requis Aucune action requise

(Rouge) Clignotement Tondeuse arrêtée par une erreur Recherchez le motif de l'erreur puis redémarrez en appuyant sur le bouton Start de la tondeuse.GREENWORKSTOOLS.EU

SYMPTÔMES Si votre tondeuse ne fonctionne pas comme prévu, procédez selon le guide de dépannage à la suite.

SYMPTÔMES CAUSE ACTION

La tondeuse a du mal à s'engager dans la station de charge La station de charge est sur une pente. Placez la station de charge sur une surface intégralement de niveau. Voir Installation et connexion de station de charge en page 9. Le fil périphérique est mal posé par rapport à la station de charge. Assurez-vous que la station de charge et le fil périphérique sont correctement installés. Voir Installation et connexion de station de charge en page 9. Résultats de tonte inégaux La tondeuse ne travaille pas suffisamment d'heures par jour. Augmentez le temps de fonctionnement. Voir la fonction Programmation de l'app mobile. La forme de la zone de travail nécessite des réglages manuels sur la tondeuse pour qu'elle identifie toutes les zones distantes. Ajustez la couverture de tonte pour diriger la tondeuse vers une ou plusieurs zones distantes. Voir la fonction Réglages de l'app mobile. La forme de la zone de travail nécessite des réglages manuels sur la tondeuse pour qu'elle identifie toutes les zones distantes. Essayez de limiter la zone de travail ou d'augmenter le temps de fonctionnement. Voir la fonction Programmation de l'app mobile. Les lames sont émoussées. Remplacez toutes les lames et les vis de sorte que les pièces en rotation soient équilibrées. Voir Remplacement de lames en page 21. L'herbe s'accumule sur le disque de coupe ou autour de l'arbre du moteur. Vérifiez la liberté de rotation du disque de coupe. Dans le cas contraire, retirez l'herbe et les corps étrangers. Voir Maintenance en page 20. La tondeuse coupe pendant des périodes plus brèves que d'habitude entre les charges. De l'herbe ou un corps étranger bloque le disque de coupe. Retirez l'herbe et les corps étrangers. Voir Maintenance en page 20. La batterie est usée. Remplacez la batterie. Voir Remplacement de batterie en page 22. Temps de tonte et de charge plus courts que d'habitude La batterie est usée. Remplacez la batterie. Voir Remplacement de batterie en page 22. CASSE DE FIL PÉRIPHÉRIQUE OU DE FIL DE GUIDAGE La casse de fil périphérique et de fil de guidage (le cas échéant) résulte habituellement de dommages physiques involontaires. Inspectez l'intégralité du fil périphérique depuis la station de charge et jusqu'à elle. Inspectez le fil de guidage (le cas échéant) depuis la station de charge jusqu'à l'épissure avec le fil périphérique. Assurez-vous que tous les accouplements sont bien serrés pour établir les connexions. DépannageGREENWORKSTOOLS.EU

Données techniques OPTIMOW 10 OPTIMOW 15 Dimensions: Hauteur 26 cm 26 cm Longueur 62 cm 62 cm Largeur 50 cm 50 cm Poids 11 kg 11 kg Système électrique : Batterie, batterie Lithium-ion spéciale 24 V / 2,0 Ah, Réf. pièce 211022355 24 V / 2,0 Ah, Réf. pièce 211022355 Alimentation électrique 100-240 V/32 V CC 100-240 V/32 V CC Longueur de câble basse tension 10 m 10 m Consommation d'énergie moyenne pour usage maximum 8 kWh/mois pour une zone de travail de 1000 m

10 kWh/mois pour une zone de travail de 1500 m

Courant de charge 1,3 A CC 1,3 A CC Temps de charge moyen 140 minutes 70 minutes Temps de coupe moyen 70 minutes 70 minutes Émissions acoustiques : *) Niveau acoustique de puissance acoustique mesuré **) 58 dB (A) 58 dB (A) Niveau acoustique de puissance acoustique garanti 60 dB (A) 60 dB (A) Niveau acoustique de puissance acoustique

47 dB (A) 47 dB (A) Tonte : Système de coupe Trois lames de coupe pivotantes Trois lames de coupe pivotantes Puissance absorbée moyenne pendant la coupe 25 W ± 20% 25 W ± 20% Hauteur de coupe 2-6 cm 2-6 cm Largeur de coupe 22 cm 22 cm Passage le plus étroit possible 60 cm 60 cm Angle maximum de zone de coupe 35% 35% Angle maximum de fil périphérique 15% 15% Longueur maximum de fil périphérique 800 m 800 m Capacité de travail maximum 1000 m

Capacité de zone recommandée 0 - 700 m

Classification IP : Tondeuse IPX5 IPX5 Station de charge IPX2 IPX2 Alimentation électrique IP67 IP67 *) Émissions acoustiques dans l'environnement mesurées pour une puissance acoustique (LWA) en conformité avec la Directive CE 2000/14/CE. Le niveau de puissance acoustique garanti inclut les variations en production mais aussi celle du code de test avec 1-3 dB(A). Les déclarations d'émissions acoustiques sont conformes à la norme EN 50636-2-107:2015 **) incertitudes KWA, 2 dB (A) ***) incertitudes KPA, 2-4 dB (A)GREENWORKSTOOLS.EU

Protection environnementale Selon la législation européenne 2012/19/UE, les équipements électriques et électroniques qui ne peuvent plus être utilisés et, selon la législation européenne 2006/66/CE, les batteries /pack- batteries défectueux ou usagés doivent faire l'objet d'une collecte séparée et être mis au rebut écologiquement. Le symbole sur la tondeuse ou son emballage indique que ce produit ne peut pas être traité comme un déchet ménager. En lieu et place, il devrait être traité par une déchetterie adaptée au recyclage de ses composants électroniques et de ses batteries. Les batteries sont enceintes dans un châssis sous la tondeuse. Voir Remplacement de batterie en page 22 pour la dépose de batterie. En vous assurant que ce produit est correctement pris en charge, vous contribuez à compenser l'impact négatif potentiel sur l'environnement et les personnes qui résulterait autrement d'une gestion incorrecte des déchets pour ce produit. Pour en savoir plus sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie ou la boutique dans laquelle vous avez acheté le produit. Grâce à la collecte séparée de la machine usagée et de l'emballage, vous assurez le recyclage des matériaux et leur réutilisation. L'usage des matériaux recyclés contribue à lutter contre la pollution environnementale et réduit la demande de matières premières. À la fin de leur cycle de vie utile, mettez les batteries /piles au rebut avec précaution pour notre environnement. Une batterie /pile contient des substances dangereuses pour vous et l'environnement. Vous devez retirer et mettre au rebut ces substances à part sur un site acceptant les batteries /piles lithium-ion.GREENWORKSTOOLS.EU

Conditions de la garantie GLOBGRO AB, Globe Group Europe garantit la fonctionnalité de ce produit pour une période de deux ans (à compter de la date d'achat). La garantie couvre les défauts graves de pièces et main-d'œuvre. Durant la période de garantie, nous nous engageons à remplacer ou à réparer le produit à titre gratuit si les conditions suivantes sont réunies :

• La tondeuse et la station de charge sont uniquement utilisées dans le respect des instructions de ce manuel opérateur.

• Les utilisateurs ou les tiers sans autorisation ne doivent pas tenter de réparer le produit. Exemples de défaillances exclues de la garantie :

• Dommages causés par la foudre.

• Dommages causés par un stockage ou une gestion de la batterie inapproprié.

• Dommages causés par l'usage d'une batterie qui n'est pas celle d'origine.

• Dommages causés par le défaut d'usage de pièces de rechange et d'accessoires d'origine, ainsi les lames et le matériel d'installation.

• Dommages de la boucle de fil. Les lames sont entendues comme des consommables et exclues de la garantie. En cas de panne de votre tondeuse, veuillez contacter le revendeur pour un complément d'instructions. Vous devez disposer de votre reçu et du numéro de série du produit pour accélérer l'assistance.GREENWORKSTOOLS.EU

(Applicable uniquement aux versions européennes) Fabricant : GLOBGRO AB, Globe Group Europe Adresse : Propellergatan 1, 21115 Malmö, Suède Nom et adresse de la personne autorisée à compiler le dossier technique : Peter Söderström Propellergatan 1, 21115 Malmö, Suède Nous déclarons ici que le produit : Catégorie : Tondeuse à gazon robotique Modèle : Optimow 10

Numéro de série : Voir étiquette de caractéristiques du produit. Nº série Voir étiquette de caractéristiques du produit.

• est en conformité avec les dispositions pertinentes de la Directive Machine (2006/42/CE)

• Exigences particulières pour les tondeuses à gazon robotiques électriques sur batterie EN 50636-2-107: 2015 / A1:2018

• est en conformité avec les dispositions des autres Directives suivantes : 2014/30/UE, EN 55014-1:2017, EN 55014-2:2015 Directive Émissions acoustiques (2000/14/CE amendée par 2005/88/ CE) 2014/53UEU, RF EN 303413, EN 301489-1/-19, EN303447, EN301 489-1/-3, EN 301489-1/-52, EN 301511, EN 62479 Et nous déclarons en outre que :

• Les (parties /clauses de) normes européennes harmonisées suivantes ont été appliquées : EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010, EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000- 3-3:2013, EN 300 328 V2.1.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1, EN 62311:2008, EN 61558-1:2005+A1:2009, EN 61558-2- 16:2009+A1:2013 Niveau de puissance acoustique mesuré 58 dB(A) Niveau de puissance acoustique garanti 60 dB(A) Méthode d'appréciation de la conformité selon : Annexe V/Directive 2000/14/CE Numéro de certificat d'examen de type CE : 13SHN0023-01 Ted Qu Haichao Directeur Qualité Changzhou, 1er décembre 2018
