NÁVOD NA OBSLUHU Optimow 15 GREENWORKS

Materiály, technické údaje a obrázky uvedené v tejto príručke sú len orientačné a nie sú záväzné. Výrobca si vyhradzuje právo vykonať akékoľvek zmeny technických charakteristík a všetkých funkcií, materiálov, technických údajov alebo obrázkov bez predchádzajúceho upozornenia Nasledujúce strany obsahujú dôležité bezpečnostné a prevádzkové pokyny. Starostlivo si prečítajte a pochopte všetky bezpečnostné pokyny, varovania a upozornenia obsiahnuté v tomto návode. Ak si neprečítate a nebudete dodržiavať tieto pokyny, varovania a výstražné upozornenia, môže to viesť k vážnemu zraneniu alebo smrti osôb a domácich zvierat alebo poškodeniu osobného majetku.GREENWORKSTOOLS.EU

Toto je nebezpečné elektrické náradie. Pri prevádzke buďte opatrní a postupujte podľa všetkých bezpečnostných pokynov a upozornení. Pred obsluhou kosačky si pozorne prečítajte návod na obsluhu. Pred prácou alebo zdvíhaním kosačky odstráňte bezpečnostný kľúč. Nebezpečenstvo vyhadzovaných predmetov počas prevádzky. Počas prevádzky udržiavajte bezpečnú vzdialenosť od kosačky a udržujte ľudí, najmä deti, domáce zvieratá a okolostojace osoby, mimo oblasti, kde sa kosačka používa. Nejazdite na kosačke. Zariadenie triedy III Ďalšie doplňujúce informácie k tomuto návodu na obsluhu sa nachádzajú na webovej stránke: www.greenworkstools.eu

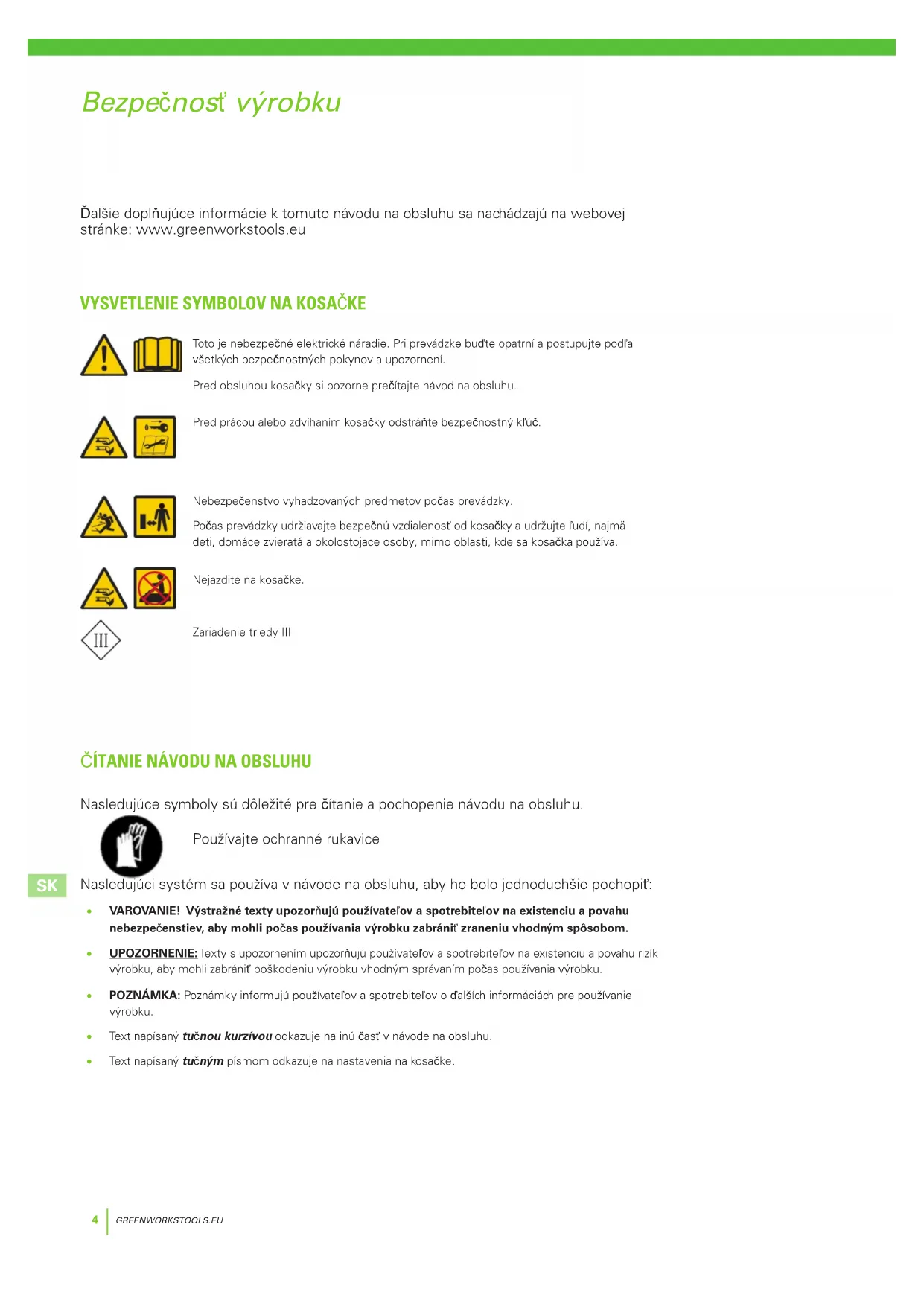

ČÍTANIE NÁVODU NA OBSLUHU

Nasledujúce symboly sú dôležité pre čítanie a pochopenie návodu na obsluhu. Používajte ochranné rukavice Nasledujúci systém sa používa v návode na obsluhu, aby ho bolo jednoduchšie pochopiť:

• VAROVANIE! Výstražné texty upozorňujú používateľov a spotrebiteľov na existenciu a povahu nebezpečenstiev, aby mohli počas používania výrobku zabrániť zraneniu vhodným spôsobom.

• UPOZORNENIE: Texty s upozornením upozorňujú používateľov a spotrebiteľov na existenciu a povahu rizík výrobku, aby mohli zabrániť poškodeniu výrobku vhodným správaním počas používania výrobku.

• POZNÁMKA: Poznámky informujú používateľov a spotrebiteľov o ďalších informáciách pre používanie výrobku.

• Text napísaný tučnou kurzívou odkazuje na inú časť v návode na obsluhu.

• Text napísaný tučným písmom odkazuje na nastavenia na kosačke. Bezpečnosť výrobkuGREENWORKSTOOLS.EU

• Prečítajte si pozorne tieto pokyny. Zoznámte sa s ovládacími prvkami a správnym používaním stroja.

• Nikdy nedovoľte ľuďom, ktorí nie sú oboznámení s týmito pokynmi alebo deťom, používať stroj. Miestne predpisy môžu obmedzovať vek obsluhy.

• Obsluha alebo používateľ je zodpovedný za nehody a nepredvídané udalosti voči iným osobám a ich majetku. Príprava

• Zabezpečte správnu inštaláciu systému automatického ohraničenia obvodu podľa pokynov.

• Pravidelne kontrolujte oblasť, kde má byť stroj používaný a odstráňte všetky kamene, palice, drôty, kosti a iné cudzie predmety.

• Pravidelne vizuálne kontrolujte, či nie sú opotrebované alebo poškodené čepele, skrutky čepelí a rezný mechanizmus. Vymeňte opotrebované alebo poškodené čepele a skrutky naraz, aby ste zachovali vyváženie.

• Pri strojoch s viacerými hriadeľmi si dajte pozor na to, že otáčaním jednej čepele môže dôjsť k otáčaniu ostatných čepelí. Všeobecné informácie

• Nikdy nepoužívajte stroj s poškodenými ochrannými krytmi, alebo bez správne umiestnených bezpečnostných zariadení, napríklad deflektorov a/alebo zberného vaku na trávu.

• Nedávajte ruky alebo nohy do blízkosti rotujúcich častí alebo pod nich. Nikdy ich nedávajte do výstupného otvoru.

• Nikdy stroj nedvíhajte ani neprenášajte počas chodu motora.

• Odstráňte (alebo aktivujte) blokujúce zariadenie zo stroja - pred odstraňovaním zablokovania; - pred kontrolou, čistením alebo prácou na stroji.

• Nenechávajte stroj pracovať bez dozoru, ak viete, že v okolí sú zvieratá, deti alebo ľudia. Údržba a skladovanie

• Kontrolujte dotiahnutie všetkých závitníc, skrutiek a matíc s cieľom zaistiť bezpečný prevádzkový stav stroja.

• Pravidelne kontrolujte zberný vak na známky opotrebenia alebo poškodenia.

• Z dôvodu bezpečnosti vymeňte opotrebované alebo poškodené diely.

• Uistite sa, že požívate iba správny typ náhradných rezných nástrojov.

• Skontrolujte, či sú batérie nabíjané pomocou správnej nabíjačky odporúčanej výrobcom. Nesprávne použitie môže viesť k úrazu elektrickým prúdom, prehriatiu alebo úniku korozívnej kvapaliny z batérie.

• V prípade úniku elektrolytu opláchnite s vodou/neutralizačným prostriedkom a vyhľadajte lekársku pomoc, ak sa dostane do kontaktu s očami atď.

• Servis stroja sa musí robiť podľa pokynov výrobcu.GREENWORKSTOOLS.EU

Tento návod na obsluhu obsahuje všetky základné informácie týkajúce sa bezpečnej prevádzky a údržby kosačky. Bezpečnosť výrobku Pred prácou s týmito strojom si pozorne prečítajte všetky bezpečnostné upozornenia a pokyny uvedené v tomto návode na obsluhu. Návod na obsluhu si uschovajte pre budúcu potrebu. Dodržujte pokyny výrobcu, ktoré sa týkajú inštalácie, prevádzky, údržby a opravy. Táto kosačka je určená na kosenie trávy na otvorených a rovných priestoroch. Používajte iba výrobcom odporúčané vybavenie. Všetky ostatné druhy použitia sú nesprávne. Táto kosačka vyhovuje bezpečnostným normám CE a smerniciam, ktoré sa týkajú elektromagnetickej kompatibility, strojných a nízkonapäťových zariadení. Táto kosačka nie je určená na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností a znalostí, ak tieto osoby nie sú pod dohľadom, alebo nie sú riadne poučené, čo sa týka použitia zariadenia, zo strany osoby zodpovednej za ich bezpečnosť. Dozrite na to, aby sa deti so zariadením nehrali. Kosačku smú prevádzkovať, udržiavať a opravovať iba osoby, ktoré plne chápu jej špecifické vlastnosti a bezpečnostné predpisy. Zapnite kosačku podľa pokynov. Keď je bezpečnostný kľúč v polohe Povolené (Enabled), držte ruky a nohy mimo dosahu rotujúcich čepelí. Nikdy nedávajte ruky a nohy pod kosačku. Neupravujte pôvodnú konštrukciu kosačky. Akékoľvek úpravy rušia záruku. Vypnite kosačku pomocou tlačidla STOP na kosačke, keď sú v oblasti kosenia osoby, najmä deti alebo domáce zvieratá. Odporúčame, aby bola kosačka naprogramovaná na použitie počas hodín, kedy je oblasť bez osôb alebo domácich zvierat. Odstráňte predmety z pracovnej plochy, ako sú konáre, hračky, kamene, nástroje, ktoré môžu poškodiť čepele. Kosačka sa môže zachytiť o predmety v pracovnej oblasti a môže byť potrebná pomoc na odstránenie predmetu predtým, než kosačka bude môcť pokračovať v kosení. Nikdy nezdvíhajte kosačku alebo ju neprenášajte s vloženým bezpečnostným kľúčom. Keď kosačku nepoužívate, vždy ju vypnite pomocou tlačidla STOP. Kosačka sa môže spustiť iba po vložení bezpečnostného kľúča a stlačení tlačidla ŠTART. Zabudovaný alarm je veľmi hlasný. Buďte opatrní, najmä ak sa s kosačkou manipuluje vo vnútri. Nepoužívajte kosačku s poškodeným diskom s čepeľami alebo telesom. Nedovoľte osobám používať kosačku, ktoré nevedia, ako kosačka pracuje a chová sa. Neumiestňujte nič na kosačku ani na jej nabíjaciu stanicu. Používajte vždy ochranné rukavice pri práci s čepeľami kosačky.GREENWORKSTOOLS.EU

1 Odnímateľný kryt 2 Tlačidlo Stop 3 Tlačidlo Štart 4 LED kontrolky 5 Nastavenie výšky kosenia 6 Zadné kolesá 7 Predné kolesá 8 Disk s čepeľami 9 Kryt batérií 10 Rukoväť na prenášanie 11 Bezpečnostný kľúč 12 Nabíjacia stanica 13 LED pre kontrolu činnosti 14 Návod na obsluhu a stručný sprievodca 15 Napájací zdroj* 16 Skrutky pre ukotvenie nabíjacej stanice (x 5) 17 Nízkonapäťový kábel 18 Slučkový kábel pre ohraničujúci a vodiaci kábel 19 Káblové kolíky 20 Náhradné čepele a skrutky (x 3) 21 Pravítko (odtrhnite vrchnú časť kartónu) 22 Spojky a konektory pre vodiaci kábel (x 3) 23 Konektory pre slučkový kábel (x 3)

• Vzhľad napájacieho zdroja sa môže líšiť v závislosti od trhu. Vybaľte kosačku a inštalačné materiály. Uistite sa, že všetky diely uvedené na obrázku 1 sú prítomné a nepoškodené. Obráťte sa na predajcu, ak nejaké položky chýbajú alebo sú poškodené. Stručného sprievodcu si odložte na bezpečné miesto, pretože obsahuje jedinečný kód párovania pre vašu kosačku. Rozbalenie výrobkuGREENWORKSTOOLS.EU

Inštalácia Pred začatím inštalácie si prečítajte celú túto časť. Inštalácia ovplyvňuje schopnosť kosenia. Starostlivo si naplánujte inštaláciu. Nasledujú hlavné úlohy v rámci inštalácie:

• Plánovanie rozmiestnenia a príprava

• Inštalácia a pripojenie nabíjacej stanice

• Pripojenie napájacieho zdroja

• Počiatočné nabíjanie batérie

• Inštalácia hraničného kábla

• Inštalácia vodiaceho kábla

• Kalibrácia a počiatočné uvedenie do prevádzky

PLÁNOVANIE ROZMIESTNENIA A PRÍPRAVA

Zabezpečte, aby v prevádzkovom priestore, kde sa bude kosačka používať, boli splnené tieto podmienky:

• Tráva je nižšia ako 10 cm.

• Neexistujú žiadne kamene, voľné kusy dreva, drôty, elektrické vodiče pod napätím a iné cudzie predmety.

• Pracovná plocha je vyrovnaná a nemá žiadne priekopy, vyjazdené koľajnice a strmé svahy väčšie ako 35 %. Nasledujúce nástroje sú potrebné na inštaláciu, ale nie sú súčasťou balenia:

• Kladivo/gumové kladivo na zatlčenie kolíkov do zeme

• Kombinačky na prestrihnutie ohraničujúceho kábla

• Kliešte pre stlačenie spojok dohromady

Väčšia časť nabíjacej stanice musí byť vo vnútri pracovnej oblasti. Na obrázku sú zobrazené dve možnosti:

• Možnosť 1 - Nabíjacia stanica je celá v operačnej oblasti.

• Možnosť 2 - Nabíjacia stanica je čiastočne mimo pracovnej oblasti. Inštalácia Požiadavky na umiestnenie nabíjacej stanice:

• Rovné miesto mimo priameho slnečného svetla (Predná strana nabíjacej stanice nesmie byť o 5 cm vyššie alebo nižšie ako zadná strana.)

• V dosahu stenovej zásuvky (Nízkonapäťový kábel má dĺžku 10 m.)

• Voľný priestor najmenej 3 m pred a 1 m na každej strane (Neumiestňujte do stiesnených priestorov v pracovnej oblasti.) INŠTALÁCIA A PRIPOJENIE NABÍJACEJ STANICE >1m >1m

Pripojte napájanie v chladnom, suchom prostredí; mimo priameho slnečného žiarenia. Ak je napájací zdroj pripojený do elektrickej zásuvky vonku, musí byť schválený pre vonkajšie použitie. Nízkonapäťový kábel môže prechádzať cez pracovnú oblasť, ak je prichytený o zem alebo zakopaný. VAROVANIE: Nerežte, nestrihajte ani nemeňte nízkonapäťový kábel. Úprava nízkonapäťového kábla spôsobí neplatnosť záruky výrobku. Inštalácia Pripojte nízkonapäťový kábel do nabíjacej stanice. Priviažte nízkonapäťový kábel o výstupky, aby sa udržal v nabíjacej stanici. Pripojte napájací kábel do stenovej zásuvky 100-240 V. Odstráňte ochranný kryt na nabíjacej stanici stlačením jazýčkov na každej strane základne a zdvihnite kryt.GREENWORKSTOOLS.EU

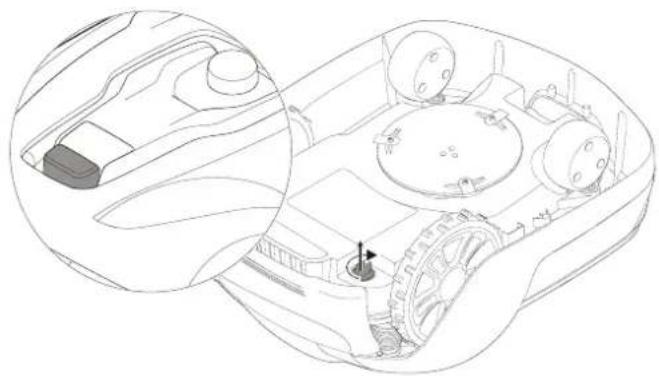

Inštalácia POČIATOČNÉ NABÍJANIE BATÉRIE Vložte bezpečnostný kľúč do spodnej časti kosačky a otočte do polohy Enable (Povoliť). Pred inštaláciou hraničných a vodiacich káblov umiestnite kosačku do nabíjacej stanice. Kosačka sa nesmie používať pred úplným dokončením inštalácie.GREENWORKSTOOLS.EU

INŠTALÁCIA HRANIČNÉHO KÁBLA Pri inštalácii hraničného kábla je potrebné zvážiť niekoľko situácií, ktoré sú uvedené v nasledujúcej tabuľke. Tabuľka 1 Narábanie s nerovnosťami a prekážkami v pracovnej oblasti

NEROVNOSTI V PRACOVNEJ OBLASTI

PLÁNOVANIE HRANIČNÉHO KÁBLA Pevné prekážky na trávniku, cez ktoré môže kosačka prechádzať (dlažobné chodníky alebo podobné) Položte hraničný kábel pod dlažobné kamene alebo do spojenia medzi dlažbovými kameňmi. Nikdy neveďte kosačku cez štrk, mulčovanú zem alebo podobný materiál, ktorý môže poškodiť čepele. Pevné prekážky s výškou ± 1 cm Položte hraničný kábel 10 cm od prekážky. Pevné prekážky s výškou 1-5 cm (malé priekopy, kvetinové záhony alebo nízke obrubníky) Položte hraničný kábel 30 cm od prekážky. Pevné prekážky 5 cm alebo vyššie (ploty alebo steny) Položte hraničný kábel 35 cm od prekážky. Pevné prekážky vyššie ako 15 cm, ktoré vydržia náraz (stromy alebo kríky) Nie sú potrebné žiadne opatrenia; kosačka sa otočí, keď narazí na takýto typ prekážky. Pevné prekážky, ktoré sa mierne nakláňajú, ako sú kamene alebo veľké stromy so zdvihnutými koreňmi Položte hraničný kábel 30 cm od prekážky alebo odstráňte prekážku. Pevné prekážky, ktoré nevydržia náraz Položte hraničný kábel 30 cm od prekážky, ďalej ho veďte okolo nej a potom vráťte späť na pôvodnú trasu. Dlhé a úzke priechody a oblasti užšie ako 1,5 m Nainštalujte vodiaci kábel. Hranice na svahu, ceste, zrázu alebo vode. Doplňte hraničný kábel o fyzickú bariéru s výškou najmenej 15 cm. Svah so sklonom až 35 % v rámci pracovnej plochy Nie sú potrebné žiadne opatrenia; kosačka môže pracovať až do sklonu 35 %, pokiaľ nie je sklon na hranici pracovnej oblasti. Svah so sklonom menším ako 15 % na okraji pracovnej oblasti Položte hraničný kábel ako zvyčajne. Svah so sklonom väčším ako 15 % na okraji pracovnej oblasti Neklaďte hraničný kábel, ak existuje pevná prekážka (oplotenie alebo stena), ktorá zabráni kosačke opustiť pracovnú oblasť. Ak je časť vonkajšej hranice pracovnej oblasti sklonená o viac než 15 %; položte hraničný kábel 20 cm na rovnú zem pred začiatkom svahu. POZNÁMKA: Sklon svahu sa udáva v percentách (%). Sklon v percentách sa vypočítava ako rozdiel stúpania v centimetroch na každý meter. Ak je napríklad rozdiel stúpania 10 cm, sklon svahu je 10 %. InštaláciaGREENWORKSTOOLS.EU

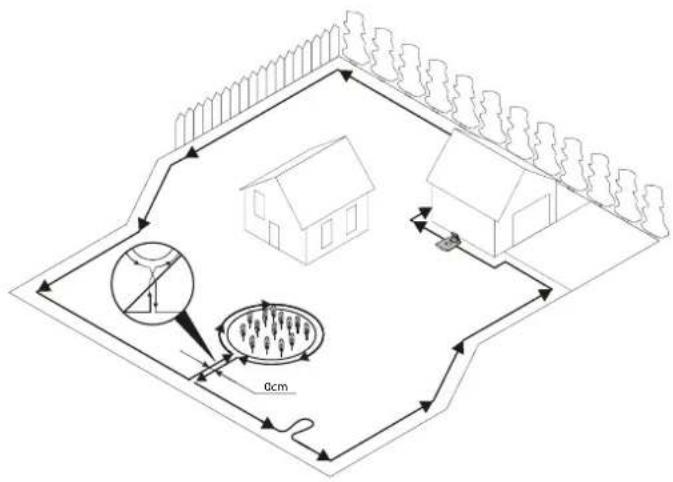

0cm Inštalácia Dočasne zaistite koniec slučkového kábla kolíkom alebo iným predmetom pri nabíjacej stanici. Položte slučkový kábel proti smeru hodinových ručičiek pozdĺž plánovanej hranice pracovnej oblasti, berúc do úvahy pravidlá uvedené v tabuľke 1, až kým sa nevrátite do nabíjacej stanice. Ak chcete nainštalovať vodiaci kábel, vytvorte očko s približne 20 cm ohraničujúceho kábla navyše na mieste, kde bude vodiaci kábel neskôr pripojený. Ďalšie informácie nájdete v časti Inštalácia vodiaceho kábla na strane

Ak je hraničný kábel príliš krátky, použite dodané spojky a konektory pre vodiaci kábel na pripojenie prídavného ohraničujúceho vodiča nasledovne: Vložte oba konce hraničného kábla do spojky a konektora vodiaceho kábla. Skontrolujte, či sú drôty úplne zasunuté do spojky a konektora vodiaceho kábla, aby boli konce viditeľné cez spojku a konektor vodiaceho kábla. Stlačte tlačidlo na hornej strane spojky a konektora vodiaceho kábla pomocou klieští, až kým nezačujete kliknutie. Položte cievku so slučkovým káblom ku nabíjacej stanici. Znovu prejdite okolo hranice pracovnej oblasti a zaistite hraničný kábel pomocou kolíkov alebo ho zakopte do zeme. Odporúčame kolíky, pretože to umožňuje robiť nastavenia počas prvých niekoľkých týždňov prevádzky. Zaistenie hraničného kábla s kolíkmi: Na miestach, kde sa má položiť kábel, pokoste trávu na veľmi nízko pomocou štandardnej alebo strunovej kosačky. Položte hraničný kábel na zem a zaistite kolíkmi tesne vedľa seba. Zasuňte kolíky do zeme rukou alebo kladivom. Nezatláčajte kolíky príliš hlboko do zeme, aby sa nenapínal hraničný kábel. Zakopanie hraničného kábla: Zakopte hraničný kábel 1 až 20 cm do zeme. Keď je hraničný kábel úplne rozložený a zaistený, nainštalujte koncové konektory slučkového kábla nasledovne: Otvorte konektor pre slučkový kábel a vložte kábel do svorky konektora pre slučkový kábel. Stlačte konektory pre slučkový kábel dohromady pomocou klieští, až kým nezačujete kliknutie. Odstrihnite akýkoľvek nadbytočný hraničný vodič 1-2 cm za každým konektorom.GREENWORKSTOOLS.EU

Vodiaci kábel neumiestňujte bližšie ako 30 cm od hraničného kábla. Vodiaci kábel neumiestňujte cez hraničný kábel. Veďte vodiaci kábel priamo pod nabíjaciu dosku a potom aspoň 2 m priamo od predného okraja dosky. Nechajte čo najviac priestoru naľavo od vodiaceho kábla (pri pohľade z prednej strany nabíjacej stanice). Použite rovnakú káblovú cievku pre hraničný aj vodiaci kábel. Vodiaci kábel, podobne ako hraničný kábel, musí byť pripevnený k zemi pomocou kolíkov alebo sa musí zakopať. Pri inštalácii vodiaceho kábla na strmom svahu položte kábel pod uhlom voči sklonu svahu, aby kosačka ľahšie sledovala vodiaci kábel na svahu. Nadávajte vodiaci kábel do ostrých uhlov, pretože kosačka bude mať problémy s jeho sledovaním.

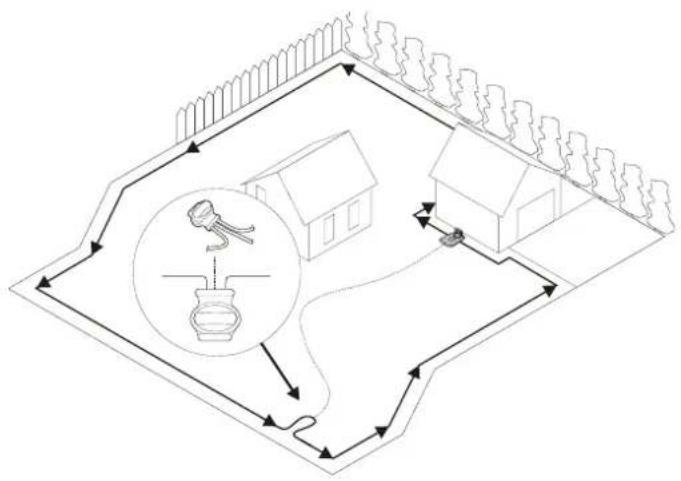

INŠTALÁCIA VODIACEHO KÁBLA

Kosačka používa voliteľný vodiaci kábel pre nájdenie cesty naspäť do nabíjacej stanice, ale tiež pre nájdenie ťažko dostupných miest pracovnej oblasti. Napríklad vodiaci kábel je položený medzi nabíjacou stanicou a vzdialenou časťou pracovnej oblasti alebo cez úzky priechod. Pri úzkych priechodoch (menej ako 3 m) alebo skrátenie času vyhľadávania sa odporúča použiť vodiaci kábel. Pred umiestnením hraničného kábla si naplánujte umiestnenie vodiaceho kábla. Vytvorte slučku z vodiaceho kábla na mieste pripojenia na hraničný kábel. Hraničný kábel odstrihnite pomocou kombinačiek. InštaláciaGREENWORKSTOOLS.EU

Inštalácia Vložte oba konce hraničného a vodiaceho kábla do spojky a konektora vodiaceho kábla. Skontrolujte, či sú drôty úplne zasunuté do spojky a konektora vodiaceho kábla, aby boli konce viditeľné cez spojku a konektor vodiaceho kábla. Stlačte tlačidlo na hornej strane spojky a konektora vodiaceho kábla pomocou klieští, až kým nezačujete kliknutie. Zabezpečte spoj, hraničný a vodiaci kábel pomocou kolíkov alebo zakopaním. Pripojte vodiaci kábel na nabíjaciu stanicu nasledovne: 1 Odstráňte ochranný kryt na nabíjacej stanici a zasuňte drôt za výstupky štrbiny, ktorá vedie ku svorkám. 2 Pripojte vodiaci kábel na kontaktný kolík nabíjacej stanice, ktorý je označený G. GGREENWORKSTOOLS.EU

Spárujte kosačku s mobilnou aplikáciou podľa návodu v časti Spárovanie mobilnej aplikácie a kosačky na strane 19. Inštalácia Skontrolujte LED kontrolku na nabíjacej stanici:

• LED kontrolka svieti zelene bez prerušenia, ak je k dispozícii výstupné napätie zdroja napájania a hraničný kábel nie je prerušený. LED kontrolka sa nerozsvieti, keď nie je k dispozícii výstupné napätie zdroja napájania. Ak LED kontrolka nesvieti zeleno a bez prerušovania, pozrite si LED kontrolky na nabíjacej stanici na strane 24 s riešeniami problémov. KALIBRÁCIA A POČIATOČNÉ UVEDENIE DO PREVÁDZKY Ukotvite nabíjaciu stanicu na zem pomocou piatich dodaných upevňovacích skrutiek a 6 mm šesťhranného kľúča. POZNÁMKA: Nevytvárajte nové otvory do základnej dosky nabíjacej stanice. Na ukotvenie základnej dosky na zem sa môžu použiť iba existujúce otvory. POZNÁMKA: Na základnú dosku nabíjacej stanice nevstupujte ani cez ňu neprechádzajte.GREENWORKSTOOLS.EU

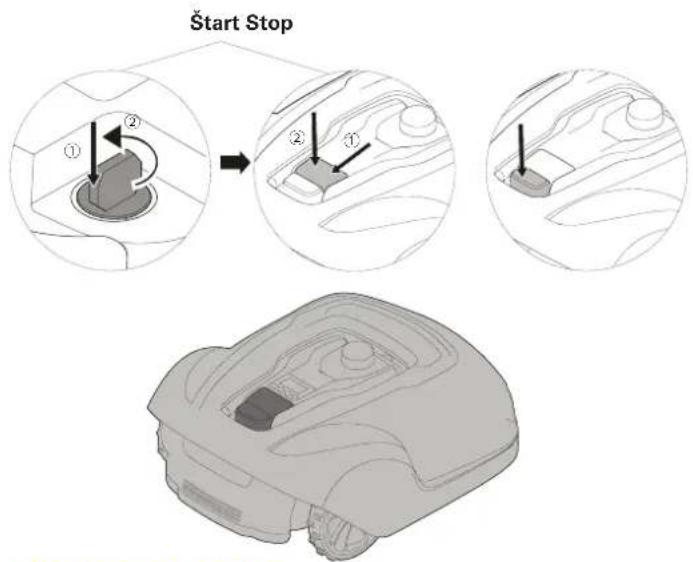

Stlačte tlačidlo STOP na kosačke a vyberte bezpečnostný kľúč. VAROVANIE! Bezpečnostný kľúč vždy odstráňte pri vykonávaní údržby alebo pri kosení.

NASTAVENIE VÝŠKY KOSENIA

Počas prvých týždňov kosenia nastavte výšku kosenia na 60 mm, aby ste predišli prerezaniu hraničného alebo vodiaceho kábla. Potom meňte nastavenie o jeden krok každý týždeň, kým sa nedosiahne požadovaná výška. Otočte gombík nastavenia výšky kosenia na požadované nastavenie. Zvolené nastavenie, ktoré je zarovnané so šípkou na gombíku, je označenie na kryte. Otáčaním v smere hodinových ručičiek zvyšujete výšku kosenia. Otáčaním proti smeru hodinových ručičiek znižujete výšku kosenia. Výšku kosenia pre kosačku je možné nastaviť od 20 mm do 60 mm. MAX

• Pravidelne vizuálne kontrolujte kosačku a z dôvodu bezpečnosti vymeňte opotrebované alebo poškodené časti.

• Skontrolujte voľné otáčanie čepelí

• Skontrolujte dotiahnutie všetkých závitníc, skrutiek a matíc s cieľom zaistiť bezpečný prevádzkový stav kosačky.

• Bežná životnosť čepelí je 2 až 6 týždňov, keď sa používa pri maximálnej kapacite plochy a dlhšie pre menšie plochy. VAROVANIE: Tupé čepele vedú k nesprávnemu rezu trávy; vyžaduje to viac energie a kratší čas medzi nabíjaním batérie.

• Pravidelne čistite kosačku, aby ste dosiahli čo najlepšiu funkciu. Údržba

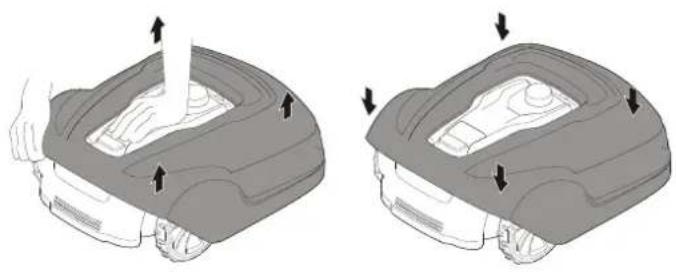

ODSTRÁNENIE KRYTU Z PODVOZKU

Podržte kosačku jednou rukou a pevne zdvihnite jeden z rohov krytu a zopakujte pre všetky štyri rohy, až kým sa kryt neuvoľní z podvozku. Kryt založíte zarovnaním na podvozok a pritlačením, kým nebude počuť kliknutie. Skontrolujte, či je kryt pevne pripojený na podvozok. ČISTENIE VAROVANIE! Stlačte tlačidlo STOP a pred čistením odstráňte bezpečnostný kľúč. V prípade potreby vyčistite vonkajšiu časť kosačky pomocou mäkkej kefy, vlhkej tkaniny a nízkotlakovej vodnej hadice. Demontujte kryt z podvozku. Otočte kosačku na bok a vyčistite oblasť čepelí a kolesá pevným štetcom alebo škrabkou, aby ste odstránili zhutnené odrezky trávy.GREENWORKSTOOLS.EU

VAROVANIE! V prípade úniku elektrolytu opláchnite s vodou/neutralizačným prostriedkom a vyhľadajte lekársku pomoc, ak sa elektrolyt dostane do kontaktu s očami atď. Nabíjajte batériu iba v originálnej nabíjacej stanici. Nesprávne použitie môže viesť k úrazu elektrickým prúdom, prehriatiu alebo úniku korozívnej kvapaliny z batérie. Batéria je bezúdržbová, ale má obmedzenú životnosť 2 až 4 roky v závislosti od dĺžky sezóny a koľko hodín denne sa kosačka používa.

VAROVANIE! Stlačte tlačidlo STOP a pred výmenou čepelí vyberte bezpečnostný kľúč a nasaďte si ochranné rukavice. VAROVANIE! Používajte iba čepeľ GLOBE: 333092355 VAROVANIE: Používajte iba originálne náhradné diely. Vymeňte všetky tri čepele a skrutky súčasne. Stroj prevráťte. Povoľte skrutky pomocou plochého alebo krížového skrutkovača. Vyberte čepele a skrutky. Nové čepele priskrutkujte pomocou nových skrutiek. Skontrolujte voľné otáčanie čepelí cross tip screwdriverGREENWORKSTOOLS.EU

Pred zimným uskladnením vždy očistite kosačku. Pred zimným uskladnením úplne nabite batériu. Ak sa batéria celkom nenabije, môže sa poškodiť a v niektorých prípadoch aj úplne zničiť. VAROVANIE: Ak sa batéria celkom nenabije, môže sa poškodiť a v niektorých prípadoch aj úplne zničiť. Skontrolujte stav opotrebovaných predmetov; ostrosť čepelí, voľné otáčanie čepelí a predných kolies. Opravte všetky nedostatky. Skladujte kosačku na všetkých štyroch kolesách v suchom prostredí bez mrazu..

Hraničný kábel a nabíjacia stanica OK Nie je potrebná žiadna akcia. Modrá Bliká Hraničný kábel je prerušený alebo nie je pripojený Skontrolujte a opravte hraničný kábel. Červená Bliká Elektronická porucha v nabíjacej stanici alebo napájacej jednotke Obráťte sa na svojho predajcu. Táto časť obsahuje aj niektoré príznaky, ktoré vám môžu pomôcť, ak kosačka nefunguje podľa očakávania. LED KONTROLKY NA KOSAąKE

(zelená) Bliká Kosačka sa zastavila pomocou tlačidla Stop na kosačke Stlačte tlačidlo Štart na kosačke pre prevádzkovanie Svieti Kosačka v prevádzkovom režime (nabíjanie, zaparkovaná v nabíjacej stanici, pozastavená, kosenie alebo vyhľadávanie) Nesvieti Bezpečnostný kľúč vo vypnutej polohe, kosačka v chybovom stave alebo kosačka čaká na kód PIN.

(žltá) Bliká Vyžaduje sa oprávnenie pomocou kódu PIN ... cez mobilnú aplikáciu Nesvieti Nie je potrebný žiadny pin Nie je potrebná žiadna akcia

PRÍZNAKY Ak vaša kosačka nefunguje podľa očakávaní, postupujte podľa pokynov nižšie. PRÍZNAKY PRÍČINA AKCIA Kosačka má problémy so zaparkovaním do nabíjacej stanice Nabíjacia stanica je na svahu. Umiestnite nabíjaciu stanicu na povrch, ktorý je celkom rovný. Pozrite si Inštalácia a pripojenie nabíjacej stanice na strane 9. Hraničný kábel nie je správne položený vzhľadom na nabíjaciu stanicu. Skontrolujte, či sú nabíjacia stanica a hraničný kábel správne nainštalované. Pozrite si Inštalácia a pripojenie nabíjacej stanice na strane 9. Nerovnomerné výsledky kosenia Kosačka pracuje príliš málo hodín denne. Zvýšte prevádzkovú dobu. Pozrite si funkciu Scheduling (Plánovanie) v mobilnej aplikácii. Tvar pracovnej plochy vyžaduje manuálne nastavenie, aby si kosačka našla cestu do všetkých vzdialených oblastí. Nastavte pokrytie trávnika tak, aby sa kosačka dostala do jednej alebo viacerých vzdialených oblastí. Pozrite si funkciu Settings (Nastavenia) v mobilnej aplikácii. Tvar pracovnej plochy vyžaduje manuálne nastavenie, aby si kosačka našla cestu do všetkých vzdialených oblastí. Vyskúšajte obmedziť pracovnú oblasť alebo predĺžiť prevádzkovú dobu. Pozrite si funkciu Scheduling (Plánovanie) v mobilnej aplikácii. Čepele sú tupé. Vymeňte všetky nože a skrutky tak, aby rotujúce časti boli vyvážené. Pozrite si Výmena čepelí na strane 21. Tráva sa zhromažďuje na disku s čepeľami alebo okolo hriadeľa motora. Skontrolujte, či sa disk s čepeľami ľahko otáča. Ak tomu tak nie je, odstráňte trávu a cudzie predmety. Pozrite si Údržba na strane 20. Kosačka medzi nabíjaním kosí kratší čas ako obvykle Tráva alebo iné cudzie predmety blokujú disk s čepeľami. Odstráňte trávu a cudzie predmety. Pozrite si Údržba na strane 20. Batéria je opotrebovaná. Vymeňte batériu. Pozrite si Výmena batérie na strane 22. Doba kosenia a nabíjania je kratšia ako obvykle Batéria je opotrebovaná. Vymeňte batériu. Pozrite si Výmena batérie na strane 22. PRERUŠENIE HRANIČNÉHO A VODIACEHO KÁBLA Prerušenia hraničného a vodiaceho kábla (ak sú nainštalované) sú zvyčajne dôsledkom neúmyselného fyzického poškodenia. Skontrolujte celý hraničný kábel od nabíjacej stanice a naspäť. Skontrolujte vodiaci kábel (ak je nainštalovaný) z nabíjacej stanice po pripojenie na hraničný kábel. Skontrolujte, či boli všetky spojky správne stlačené pre vytvorenie spojenia. Riešenie problémovGREENWORKSTOOLS.EU

Technické údaje OPTIMOW 10 OPTIMOW 15 Rozmery: Výška 26 cm 26 cm Dĺžka 62 cm 62 cm Šírka 50 cm 50 cm Hmotnosť 11 kg 11 kg Elektrický systém: Batéria, špeciálna lítium-iónová batéria 24 V / 2,0 Ah, číslo dielu 211022355 24 V / 2,0 Ah, číslo dielu 211022355 Napájanie 100 -240 V~ / 32 V= 100 -240 V~ / 32 V= Dĺžka nízkonapäťového kábla 10 m 10 m Stredná spotreba energie pri maximálnom použití 8 kWh/mesiac pre pracovnú plochu 1000 m2 10 kWh/mesiac pre pracovnú plochu 1 500

Nabíjací prúd 1,3 A= 1,3 A= Priemerný čas nabíjania 140 minút 70 minút Priemerný čas kosenia 70 minút 70 minút Emisie hluku: *) Meraná hladina akustického výkonu **) 58 dB (A) 58 dB (A) Garantovaná hladina akustického výkonu 60 dB (A) 60 dB (A) Hladina akustického tlaku ***) 47 dB (A) 47 dB (A) Kosenie: Rezací systém Tri otočné rezacie čepele Tri otočné rezacie čepele Priemerná spotreba energie pri rezaní 25 W ± 20% 25 W ± 20% Výška kosenia 2-6 cm 2-6 cm Šírka kosenia 22 cm 22 cm Najmenší možný prechod 60 cm 60 cm Maximálny sklon pre oblasť kosenia 35% 35% Maximálny sklon hraničného kábla 15% 15% Maximálna dĺžka hraničného kábla 800 m 800 m Maximálna pracovná oblasť 1,000 m

Odporúčaná pracovná oblasť

Klasifikácia IP: Kosačka IPX5 IPX5 Nabíjacia stanica IPX2 IPX2 Napájanie IP67 IP67 *) Emisie hluku v prostredí merané ako akustický výkon (LWA) v súlade so smernicou ES 2000/14/ES. Garantovaná hladina akustického výkonu zahŕňa zmenu vo výrobe ako aj odchýlku od testovacieho kódu 1-3 dB (A). Vyhlásenia o emisiách hluku zodpovedajú norme EN 50636-2-107:2015 **) nepravidelnosti KWA, 2 dB (A) ***) nepravidelnosti KPA, 2-4 dB (A)GREENWORKSTOOLS.EU

Ochrana životného prostredia Podľa európskej smernice 2012/19/EÚ elektrické a elektronické zariadenia, ktoré už nie sú použiteľné a podľa európskej smernice 2006/66/ES chybné alebo použité akumulátory/batérie sa musia zhromažďovať oddelene a zlikvidovať ekologicky správnym spôsobom. Symbol na kosačke alebo jeho obale znamená, že s týmto výrobkom nemožno zaobchádzať ako s domácim odpadom. Namiesto toho sa musí odovzdať do vhodného recyklačného strediska na recykláciu elektronických komponentov a batérií. Batérie sú uzavreté v podvozku pod kosačkou. Pozrite si Výmena batérie na strane 22 pre výmenu batérie. Ak sa o tento výrobok správne postaráte, môžete pomôcť vyvážiť potenciálny negatívny vplyv na životné prostredie a ľudí, ktoré by inak mohli vzniknúť nesprávnou manipuláciou s týmto výrobkom. Podrobnejšie informácie o recyklácii tohto výrobku vám poskytne obec, miestne stredisko pre likvidáciu odpadu alebo obchod, kde bol výrobok zakúpený. Oddelený zber použitých produktov a obalov umožňuje recykláciu a opätovné použitie materiálov. Opakované použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po surovinách. Na konci životnosti zlikvidujte akumulátory s ohľadom na životné prostredie. Akumulátor obsahuje materiál, ktorý je nebe pečný pre vás i životné prostredie Musí sa vyhadzovať a likvidovať oddelene v zariadení na zber lítiu iónových akumulátoov.GREENWORKSTOOLS.EU

Záručné podmienky GLOBGRO AB, Globe Group Europe garantuje funkčnosť tohto výrobku po dobu dvoch rokov (od dátumu zakúpenia). Záruka pokrýva závažné chyby týkajúce sa materiálov alebo výrobných chýb. V záručnej lehote vymeníme výrobok alebo ho bezplatne opravíme, ak budú splnené nasledujúce podmienky:

• Kosačka a nabíjacia stanica je používaná iba v súlade s pokynmi uvedenými v tomto návode na obsluhu.

• Používatelia alebo neautorizované tretie strany sa nesmú pokúsiť o opravu výrobku. Príklady porúch, ktoré nie sú zahrnuté do záruky:

• Poškodenie spôsobené bleskom.

• Poškodenie spôsobené nesprávnym uskladnením batérie alebo nesprávnou manipuláciou s batériou.

• Poškodenie spôsobené použitím batérie, ktorá nie je originálnou batériou.

• Poškodenie spôsobené tým, že sa nepoužívali originálne náhradné diely a príslušenstvo, ako sú čepele a inštalačný materiál.

• Poškodenie slučkového kábla. Čepele sú považované za spotrebný materiál a nevzťahuje sa na nich záruka. Ak sa vyskytne porucha s kosačkou, kontaktujte predajcu, ktorý vám poskytne ďalšie pokyny. Pripravte si svoj pokladničný blok a sériové číslo výrobku pre rýchlejšiu pomoc.GREENWORKSTOOLS.EU

• Je v súlade s príslušnými ustanoveniami smernice o strojných zariadeniach (2006/42/ES)

Číslo certifikátu typovej skúšky ES: 13SHN0023-01 Ted Qu Haichao Riaditeľ pre kvalitu Changzhou, 1. december 2018
