BRUKSANVISNING Optimow 15 GREENWORKS

Materialen, tekniska data och figurerna i denna handbok är endast riktlinjer och därmed inte bindande. Tillverkaren förbehåller sig rätten att göra ändringar på de tekniska egenskaperna och alla driftfunktioner, material, tekniska data eller figurer utan föregående meddelande. Följande sidor innehåller viktiga säkerhets- och användaranvisningar. Läs och ta till dig alla säkerhetsanvisningar, varningar och försiktighetsåtgärder i denna handbok. Om du inte läser och följer dessa anvisningar, varningar och försiktighetsåtgärder kan det leda till allvarliga skador eller dödsfall för personer och husdjur samt skador på personlig egendom.GREENWORKSTOOLS.EU

Detta är ett farligt elektriskt verktyg. Var försiktig vid drift och följ samtliga säkerhetsanvisningar och varningar. Läs användarhandboken noggrant innan du använder klipparen. Avlägsna säkerhetsnyckeln innan du arbetar på eller lyfter klipparen. Risk för utslungade föremål under drift. Håll dig på säkert avstånd från klipparen under drift och se till att människor, i synnerhet barn, husdjur och omkringstående håller sig på avstånd från det område där klipparen används. Åk inte på klipparen. Apparatklass III Som komplement till denna användarhandbok kan du hitta mer information på vår webbplats: www.greenworkstools.eu

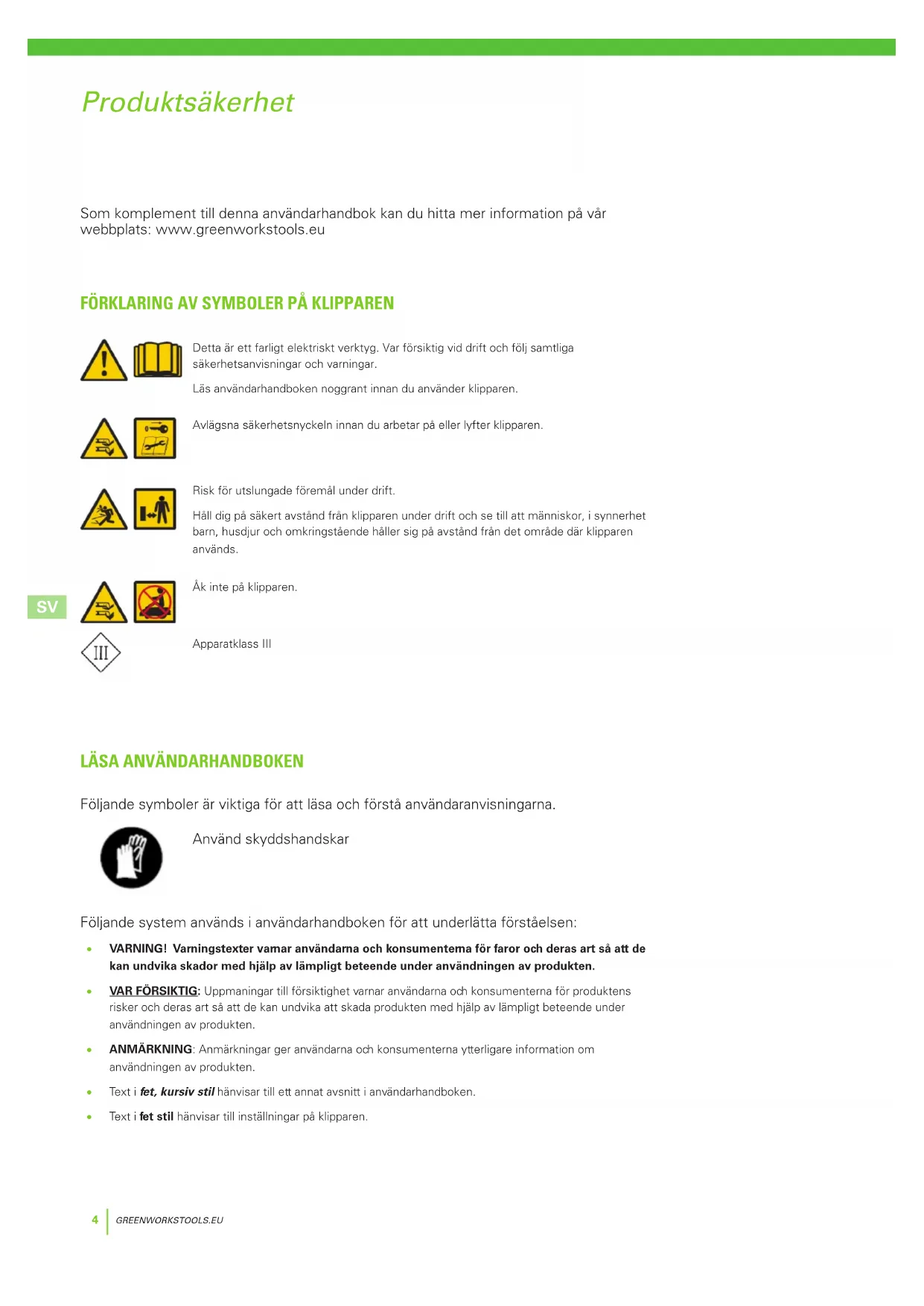

LÄSA ANVÄNDARHANDBOKEN

Följande symboler är viktiga för att läsa och förstå användaranvisningarna. Använd skyddshandskar Följande system används i användarhandboken för att underlätta förståelsen:

• VARNING! Varningstexter varnar användarna och konsumenterna för faror och deras art så att de kan undvika skador med hjälp av lämpligt beteende under användningen av produkten.

• VAR FÖRSIKTIG: Uppmaningar till försiktighet varnar användarna och konsumenterna för produktens risker och deras art så att de kan undvika att skada produkten med hjälp av lämpligt beteende under användningen av produkten.

• ANMÄRKNING: Anmärkningar ger användarna och konsumenterna ytterligare information om användningen av produkten.

• Text i fet, kursiv stil hänvisar till ett annat avsnitt i användarhandboken.

• Text i fet stil hänvisar till inställningar på klipparen. ProduktsäkerhetGREENWORKSTOOLS.EU

Produktsäkerhet VIKTIGT LÄS NOGGRANT FÖRE ANVÄNDNING! SPARA FÖR FRAMTIDA REFERENS! Träning VARNING! Automatisk gräsklippare! Håll dig undan från maskinen! Ha uppsikt över barn!

• Läs anvisningarna noggrant. Bekanta dig med reglagen och hur maskinen ska användas.

• Låt aldrig personer som inte känner till dessa anvisningar eller barn använda maskinen. Lokala bestämmelser kan föreskriva en åldersgräns för bruk.

• Operatören eller användaren är ansvarig för olyckor eller faror gentemot andra personer eller egendom. Förberedelser

• Säkerställ att det automatiska gränsdragningssystemet installeras enligt anvisningarna.

• Undersök regelbundet området där maskinen ska användas och ta bort alla stenar, pinnar, kablar, ben och övriga föremål.

• Kontrollera regelbundet maskinen visuellt för att se att knivarna, knivbultarna och klippmodulen inte är slitna eller skadade. Byt ut slitna eller skadade knivar och bultar parvis för att bevara balansen.

• Var försiktig om maskinen har flera spindlar, eftersom andra knivar röra sig om du snurrar någon av knivarna. Allmänt

• Använd aldrig maskinen med trasiga skydd eller utan säkerhetsanordningar, exempelvis deflektorer och/ eller gräsuppsamlare, på plats.

• Placera aldrig händer eller fötter nära eller under roterande delar. Håll dig hela tiden undan från utkastöppningen.

• Lyft eller bär aldrig en maskin medan motorn är igång.

• Avlägsna (eller aktivera) blockeringsanordningen från maskinen - innan röjning av blockering; - innan kontroll, rengöring eller arbeten på maskinen.

• Lämna inte maskinen igång utan uppsikt om du vet att det finns husdjur, barn eller andra personer i närheten. Underhåll och förvaring

• Se till att alla muttrar, bultar och skruvar är åtdragna så att maskinen är i funktionsdugligt skick.

• Kontrollera gräsuppsamlaren regelbundet med avseende på slitage och skador.

• Byt slitna eller skadade delar av säkerhetsskäl.

• Säkerställ att du endast använder ersättningsklippdelar av rätt typ.

• Säkerställ att batterierna laddas med rätt laddare som rekommenderas av tillverkaren. Felaktig användning kan leda till elstötar, överhettning eller läckage av korrosiv vätska från batteriet.

• Vid läckage av elektrolyt ska du spola med vatten/neutraliserande medel. Kontakta läkare vid kontakt med ögonen etc.

• Service av maskinen ska ske i enlighet med tillverkarens anvisningar.GREENWORKSTOOLS.EU

DRIFTSÄKERHET Denna användarhandbok innehåller all grundläggande information om säker drift och säkert underhåll av klipparen. Produktsäkerhet Läs noggrant igenom alla säkerhetsåtgärder och -anvisningar i denna användarhandbok innan du använder klipparen. Spara denna användarhandbok för framtida referens. Följ tillverkarens anvisningar vad gäller installation, drift, underhåll och reparationer. Den här klipparen är konstruerad för att klippa gräs på öppna och plana ytor. Använd endast utrustning som rekommenderas av tillverkaren. All annan användning är felaktig användning. Den här klipparen uppfyller CE-säkerhetsstandarderna och -direktiven angående elektromagnetisk kompatibilitet, maskiner och lågspänning. Klipparen är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga, eller som saknar erfarenhet och kunskap, om de inte övervakas eller har fått instruktioner om användning av maskinen från en person som är ansvarig för deras säkerhet. Håll uppsikt över barn så att de inte leker med maskinen. Klipparen får endast användas, underhållas och repareras av personer som helt och hållet förstår dess särskilda egenskaper och säkerhetsbestämmelser. Starta klipparen enligt anvisningarna. När säkerhetsnyckeln är i aktiverat läge ska du hålla händer och fötter undan från de roterande knivarna. Placera aldrig händer och fötter under klipparen. Ändra inte på klipparens ursprungliga konstruktion. Eventuella ändringar gör att garantin upphör att gälla. Stäng av klipparen med STOPP-knappen på klipparen när personer, i synnerhet barn, eller husdjur befinner sig i klippområdet. Vi rekommenderar att klipparen programmeras för att användas under tider när inga personer eller husdjur befinner sig i området. Avlägsna föremål som exempelvis grenar, leksaker, stenar och verktyg som kan skada knivarna från området. Klipparen kan fastna på föremål i klippområdet och det kan krävas hjälp för att avlägsna föremålet innan klipparen kan fortsätta klippa. Lyft aldrig upp klipparen eller bär den med säkerhetsnyckeln isatt. Stäng alltid av klipparen med STOPP-knappen när klipparen inte används. Klipparen kan endast starta när säkerhetsnyckeln är isatt och START-knappen trycks in. Det inbyggda larmet är mycket högt. Var försiktig, i synnerhet om klipparen hanteras inomhus. Använd inte klipparen med en trasig knivdisk eller stomme. Klipparen får inte användas av personer som inte vet hur den fungerar och beter sig. Placera inte något ovanpå klipparen eller dess laddstation. Använd alltid skyddshandskar när du arbetar med klipparens knivar.GREENWORKSTOOLS.EU

1 Avtagbar kåpa 2 Stopp-knapp 3 Start-knapp 4 LED-indikatorer 5 Justering av klipphöjd 6 Bakhjul 7 Framhjul 8 Knivdisk 9 Batterikåpa 10 Bärhandtag 11 Säkerhetsnyckel 12 Laddstation 13 LED för driftkontroll 14 Användarhandbok och snabbguide 15 Strömförsörjning* 16 Skruvar för att fästa laddstationen (5st.) 17 Lågspänningskabel 18 Slingkabel för begränsnings- och guidekabel 19 Kabelpinnar 20 Extra knivar och skruvar (3st.) 21 Linjal (bryt loss från kartonglocket) 22 Skarv- och guidekabelkopplingar (3st.) 23 Slingkabelkopplingar (3st.)

• Strömförsörjningens utseende kan variera beroende på marknaderna. Packa upp klipparen och installationsmaterialet. Säkerställ att alla delar som visas i figur 1 ingår och är oskadade. Kontakta din återförsäljare om några delar saknas eller är skadade. Spara snabbguiden på en säker plats, eftersom den innehåller den unika hopkopplingskoden för din klippare. Uppackning av produktenGREENWORKSTOOLS.EU

Installation Läs igenom hela avsnittet innan du påbörjar installationen. Installationen påverkar klipparens förmåga. Planera installationen noggrant. Installationens huvudsakliga uppgifter är att:

• Planera layouten och förbereda

• Installera och ansluta laddstationen

• Ansluta strömförsörjningen

• Ladda batteriet för första gången

• Kalibrera och ta maskinen i drift för första gången

PLANERA LAYOUTEN OCH FÖRBEREDA

Säkerställ att följande stämmer in på det område där klipparen ska användas:

• Gräset är kortare än 10cm.

• Det finns inga stenar, lösa trädelar, kablar, elkablar med ström eller andra främmande föremål.

• Användningsområdet är plant och har inga diken, fåror eller sluttningar som är brantare än 35%. För installationen krävs följande verktyg (ingår ej):

• Hammare/gummiklubba för att slå ned pinnarna i marken

• Universaltång för att kapa begränsningskabeln

• Polygriptång för att trycka ihop kopplingarna

• 6mm insexnyckel för att fästa laddstationen till markenGREENWORKSTOOLS.EU

Större delen av laddstationen måste befinna sig inom användningsområdet. Följande två alternativ visas i figuren:

• Alternativ 1 – hela laddstationen befinner sig inom användningsområdet.

• Alternativ 2 – en del av laddstationen befinner sig utanför användningsområdet. Installation Placera laddstationen på en sådan här plats:

• En plan yta utan direkt solljus (Laddstationens framkant får inte vara mer än 5cm högre eller lägre än den bakre kanten.)

• Inom räckhåll från ett vägguttag (Lågspänningskabeln är 10m lång.)

• Med fritt utrymme minst 3m framför den och 1m åt varje sida (Placera den inte i trånga utrymmen inom användningsområdet.)

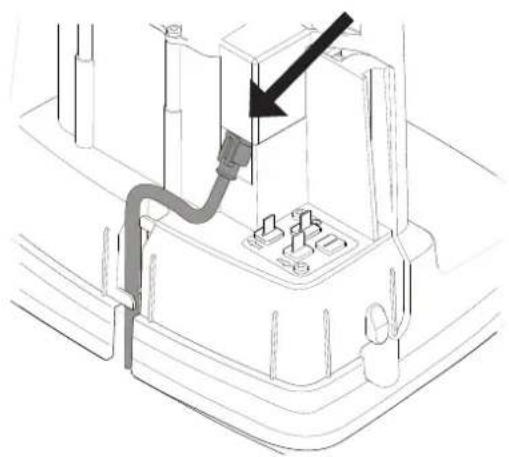

Anslut strömförsörjningen på en sval, torr plats utan direkt solljus. Om strömförsörjningen ansluts till ett eluttag utomhus måste det vara godkänt för utomhusbruk. Lågspänningskabeln kan dras tvärs över användningsområdet om den trampas eller grävs ned. VAR FÖRSIKTIG: Kapa, skarva eller ändra inte på lågspänningskabeln. Om du gör ändringar på lågspänningskabeln upphör garantin att gälla. Installation Anslut lågspänningskabeln till laddstationen. Fäst lågspänningskabeln bakom flikarna för att hålla den på plats på laddstationen. Anslut strömförsörjningskabeln till ett vägguttag 100–240V. Ta av skyddskåpan på laddstationen genom att trycka på flikarna på vardera sidan av basen och lyfta av kåpan.GREENWORKSTOOLS.EU

Installation LADDA BATTERIET FÖR FÖRSTA GÅNGEN Sätt i säkerhetsnyckeln i klipparens undersida och vrid den till aktiverat läge. Placera klipparen i laddstationen medan begränsnings- och guidekablarna dras. Klipparen kan inte användas förrän installationen är slutförd.GREENWORKSTOOLS.EU

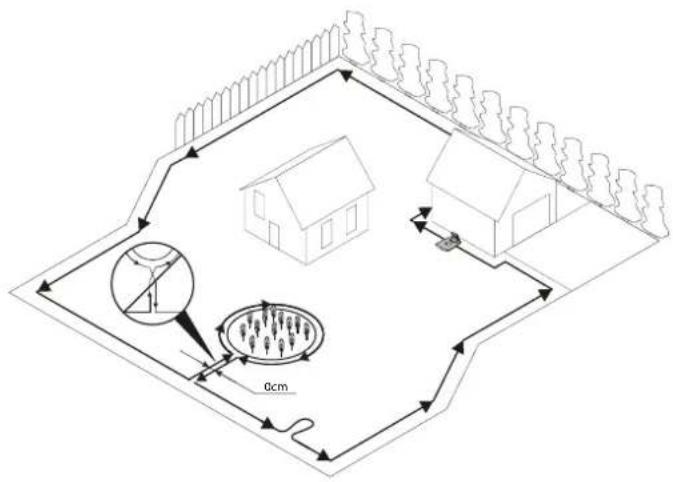

När du installerar begränsningskabeln finns det ett antal situationer att tänka på, se tabellen nedan. Tabell 1. Hantera avvikelser och hinder i användningsområdet VARIATION INOM ANVÄNDNINGSOMRÅDET BEGRÄNSNINGSKABELPLANERING Fasta hinder i samma höjd som gräsmattan som klipparen kan korsa (t.ex. stenlagda gångar) Dra begränsningskabeln under stenarna eller i skarvarna mellan stenarna. Kör aldrig klipparen över grus, kompostmaterial eller liknande som kan skada knivarna. Fasta hinder ± 1 cm höga Dra begränsningskabeln 10cm från hindret. Fasta hinder 1–5cm höga (små diken, blomsterland eller låga kantstenar) Dra begränsningskabeln 30 cm från hindret. Fasta hinder 5cm eller högre (staket eller murar) Dra begränsningskabeln 35 cm från hindret. Fasta hinder som är högre än 15cm och klarar en kollision (träd eller buskar) Ingen åtgärd krävs – klipparen kör runt denna typ av hinder när den kolliderar med dem. Fasta hinder som sluttar en aning, t.ex. stenar eller stora träd med upphöjda rötter Dra begränsningskabeln 30cm från hindret eller avlägsna hindret. Fasta hinder som inte klarar en kollision Dra begränsningskabeln 30cm från och runt hindret och sedan tillbaka till samma linje. Långa och smala passager och områden smalare än 1,5m Installera en guidekabel. Gränser i en sluttning, på en väg, i en brant eller över vatten Komplettera begränsningskabeln med en fysisk gräns som är minst 15cm hög. Sluttning på upp till 35% inom användningsområdet Ingen åtgärd krävs – klipparen klarar upp till 35% så länge sluttningen inte befinner sig vid användningsområdets gräns. Sluttning på mindre än 15% vid användningsområdets kant Dra begränsningskabeln som vanligt. Sluttning på mer än 15% vid användningsområdets kant Dra inte begränsningskabeln såvida det inte finns ett fast hinder (staket eller mur) som hindrar klipparen från att lämna användningsområdet. När en del av användningsområdets ytterkant sluttar mer än 15% ska du dra begränsningskabeln 20cm inåt på den plana ytan innan sluttningens början. ANMÄRKNING: Sluttningarnas lutning anges i procentenheter (%). En sluttning som procentenhet beräknas som höjdskillnaden i centimeter för varje meter. Om höjdskillnaden exempelvis är 10cm innebär det att lutningen är 10%. InstallationGREENWORKSTOOLS.EU

0cm Installation Säkra tillfälligt slingkabelns ände med hjälp av en pinne eller ett annat föremål vid laddstationen. Dra slingkabeln i riktning moturs längs användningsområdets planerade gräns, och ta hänsyn till reglerna i tabell 1 tills du är tillbaka vid laddstationen. Om du ska installera en guidekabel ska du skapa en ögla med ca 20cm extra begränsningskabel vid den punkt där guidekabeln senare ska anslutas. Se Installera guidekabel på sidan 15 för mer information. Om begränsningskabeln är för kort ska du använda de medföljande skarvarna och guidekabelkopplingarna för att skarva ytterligare begränsningskabel på följande sätt: 1 Sätt i begränsningskabelns båda ändar i skarven och guidekabelkopplingen. Kontrollera att kablarna är helt isatta i skarven och guidekabelkopplingen så att ändarna är synliga genom skarven och guidekabelkopplingen. 2 Tryck ned knappen på toppen av skarven och guidekabelkopplingen helt med en polygriptång tills du hör ett klick. Lägg ned slingkabelspolen vid laddstationen. Gå tillbaka längs användningsområdets gräns och säkra begränsningskabeln med antingen pinnar eller genom att gräva ned den i marken. Vi rekommenderar pinnar eftersom man då kan justera under användningens första veckor. När du säkrar begränsningskabeln med pinnar:

• Klipp gräset väldigt lågt med en vanlig gräsklippare eller trimmer där kabeln ska dras.

• Lägg begränsningskabeln på marken och säkra med pinnar tätt tillsammans.

• Tryck eller slå ned pinnarna i marken. Tryck inte ned pinnarna så djupt i marken att de sträcker begränsningskabeln. När du gräver ned begränsningskabeln:

• Gräv ned begränsningskabeln 1–20cm i marken. När hela begränsningskabeln är dragen och säkrad ska du installera ändslingkabelkopplingar enligt följande: 1 Öppna slingkabelkopplingen och placera kabeln i slingkabelkopplingens grepp. 2 Tryck samman slingkabelkopplingarna med en polygriptång tills du hör ett klick. Klipp av utstickande begränsningskabel 1–2cm ovanför varje koppling.GREENWORKSTOOLS.EU

Anslut begränsningskabeln till laddstationen enligt följande: 1 Ta av skyddskåpan på laddstationen och trä in kabeln bakom flikarna i kanalen längst bak på laddstationen. 2 Tryck på kopplingen på metallstiften på laddstationen (markerade med pilar åt vänster och höger). ANMÄRKNING: Säkerställ att begränsningskabeln till höger om laddstationen är ansluten till högerpilen och vice versa för vänster sida. InstallationGREENWORKSTOOLS.EU

Dra inte guidekabeln närmare begränsningskabeln än 30cm. Dra inte guidekabeln tvärs över begränsningskabeln. Dra guidekabeln rakt under laddplattan och sedan åtminstone 2m rakt ut från plattans framkant. Lämna så mycket utrymme som möjligt till vänster om guidekabeln (sett när du står vänd mot laddstationen). Använd samma kabelspole för både begränsningskabeln och guidekabeln. Både guidekabeln och begränsningskabeln måste säkras mot marken med pinnar eller genom att grävas ned. När du installerar guidekabeln i en brant sluttning ska du dra kabeln i vinkel mot sluttningen så att det är enklare för klipparen att följa guidekabeln i sluttningen. Dra inte guidekabeln i skarpa vinkar – då får klipparen svårt att följa den.

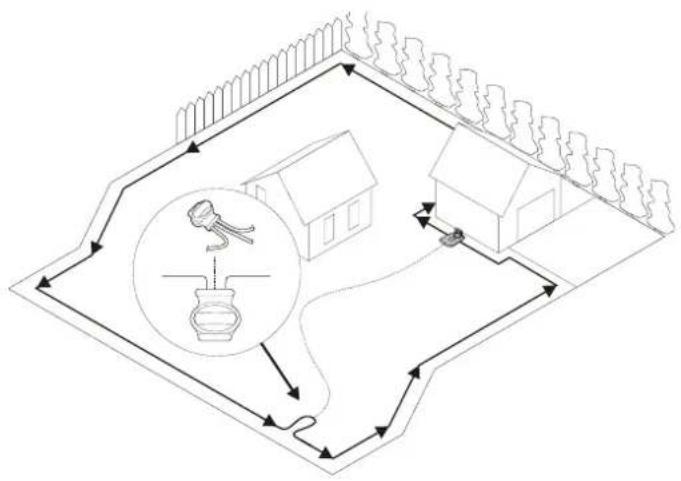

INSTALLERA EN GUIDEKABEL

Klipparen använder sig av guidekabeln som tillval för att hitta tillbaka till laddstationen, men även för att hitta svåråtkomliga delar inom användningsområdet. Guidekabeln dras exempelvis mellan laddstationen och en avlägsen del av användningsområdet eller genom en smal passage. För smala passager (smalare än 3m) eller för att förkorta söktiderna rekommenderar vi en guidekabel. Planera guidekabelns plats innan du drar begränsningskabeln. Dra guidekabeln till öglan på begränsningskabeln där guidekabeln ska anslutas. Kapa begränsningskabeln med universaltången. InstallationGREENWORKSTOOLS.EU

Installation Sätt i begränsningskabelns båda ändar samt guidekabelns ena ände i skarven och guidekabelkopplingen. Kontrollera att kablarna är helt isatta i skarven och guidekabelkopplingen så att ändarna är synliga genom skarven och guidekabelkopplingen. Tryck ned knappen på toppen av skarven och guidekabelkopplingen helt med en polygriptång tills du hör ett klick. Säkra skarven samt begränsnings- och guidekablarna med antingen pinnar eller genom att gräva ned dem. Anslut guidekabeln till laddstationen enligt följande: 1 Ta av skyddskåpan på laddstationen och trä in guidekabeln bakom flikarna i kanalen till kontakterna. 2 Anslut guidekabeln till det kontaktstift på laddstationen som är märkt G. GGREENWORKSTOOLS.EU

Koppla ihop klipparen med mobilappen enligt anvisningarna i Koppla mobilappen till klipparen på sidan 19. Installation Kontrollera LED-indikatorn på laddstationen:

• LED-indikatorn lyser grönt om strömförsörjningens utgångsspänning är tillgänglig och begränsningskabeln inte är bruten. LED-indikatorn lyser inte när strömförsörjningens utgångsspänning inte är tillgänglig. Om LED-indikatorn inte lyser fast eller grönt, se LED-indikatorer på laddstationen på sidan 24 för felsökning. KALIBRERA OCH TA MASKINEN I DRIFT FÖR

Säkra laddstationen mot marken med de fem medföljande fästskruvarna med hjälp av insexnyckeln på 6mm. ANMÄRKNING: Gör inga nya hål i laddstationens basplatta. Endast de befintliga hålen får användas för att säkra basplattan mot marken. ANMÄRKNING: Gå eller stå inte på laddstationens basplatta.GREENWORKSTOOLS.EU

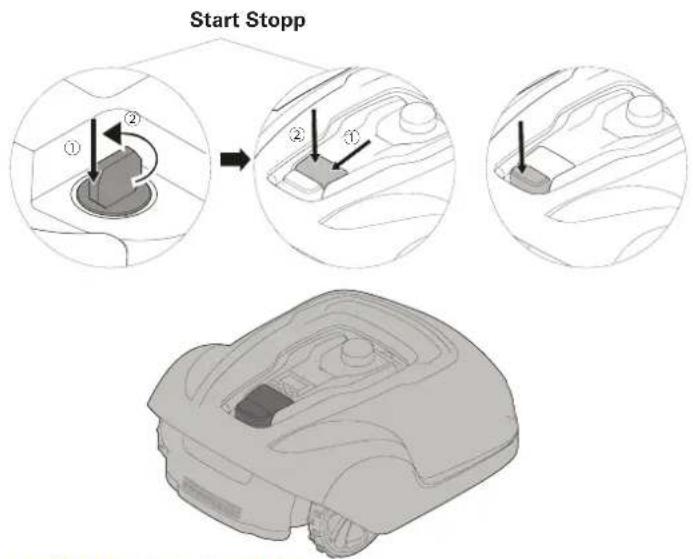

För att starta klipparen: 1 Sätt i säkerhetsnyckeln och vrid den moturs till läge ”1”. 2 Dra START-knapplåset bakåt. 3 Tryck ned START-knappen. För att stoppa klipparen: Tryck på STOPP-knappen på klipparen.

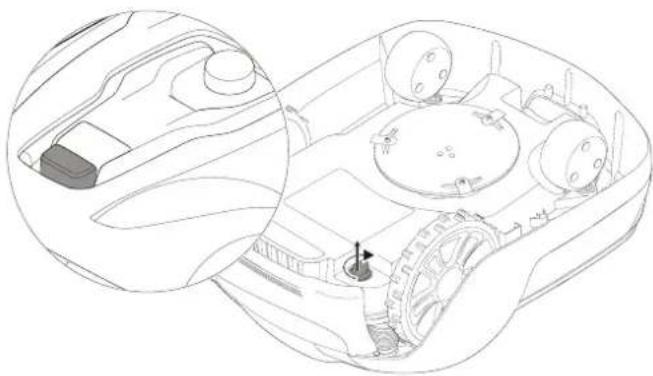

Tryck på STOPP-knappen på klipparen och ta ur säkerhetsnyckeln. VARNING! Ta alltid ur säkerhetsnyckeln när du utför underhåll eller om klipparen måste yttas.

Ställ för de första veckornas klippning in klipphöjden på 60mm för att se till att begränsningskabeln och guidekabeln inte klipps. Sänk därefter inställningen ett steg varje vecka tills den önskade klipphöjden nås. Vrid justeringsratten för klipphöjden till önskad inställning. Den valda inställningen är den markering på stommen som är i linje med pilen på ratten. Vrid ratten medurs för att öka klipphöjden. Vrid ratten moturs för att minska klipphöjden. Klipparens klipphöjd kan justeras mellan 20mm och 60mm. MAX

Ladda ned Greenworks GreenGuide från App Store/Google Play och följ anvisningarna på skärmen för att koppla ihop. Se till att du har den unika hopkopplingskoden (som finns på snabbstartsguiden) och klipparen till hands.

LYFTA OCH BÄRA KLIPPAREN

Tryck på STOPP-knappen och ta ur säkerhetsnyckeln innan du lyfter klipparen. Lyft alltid klipparen i bärhandtaget. AnvändningGREENWORKSTOOLS.EU

VARNING! Använd skyddshandskar när du hanterar eller arbetar i närheten av vassa knivar. VARNING! Ta ur säkerhetsnyckeln innan du börjar arbeta på själva klipparen. VARNING! Dra ur kontakten från eluttaget innan du börjar arbeta på laddstationen eller strömförsörjningen.

• Kontrollera regelbundet klipparen visuellt och byt ut slitna eller skadade delar för säkerhetens skull.

• Kontrollera att knivarna roterar fritt.

• Se till att alla muttrar, bultar och skruvar är åtdragna så att klipparen är i funktionsdugligt skick.

• Knivarnas normala livslängd är 2–6 veckor när de används på största möjliga område och längre för mindre områden. VAR FÖRSIKTIG: Slöa knivar gör att gräset klipps dåligt, och därmed drar klipparen mer energi och batteriet måste laddas oftare.

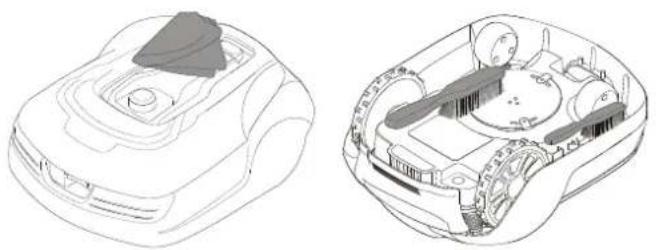

• Rengör klipparen regelbundet för bästa funktion. Underhåll

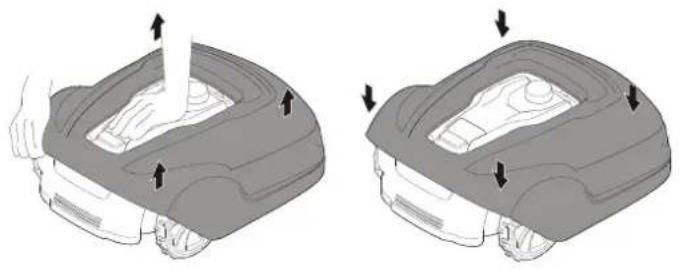

TA AV STOMMEN FRÅN CHASSIT

Håll ned klipparen med en hand och lyft ordentligt i ett av stommens hörn. Upprepa detta i samtliga fyra hörn tills stommen lossar från chassit. Sätt tillbaka stommen genom att rikta in den på chassit och trycka ned ordentligt tills du hör att den klickar fast. Kontrollera att stommen sitter ordentligt på chassit. RENGÖRING VARNING! Tryck på STOPP-knappen och ta ur säkerhetsnyckeln innan du rengör klipparen. Rengör vid behov klipparen utanpå grundligt med en mjuk borste, en fuktig duk och en vattenslang med lågt tryck. Ta av stommen från chassit. Vänd klipparen på sidan och rengör knivområdet och hjulen med en styv borste eller skrapa för att avlägsna gräsavlagringar.GREENWORKSTOOLS.EU

VARNING! Vid läckage av elektrolyt ska du spola med vatten/ neutraliserande medel. Kontakta läkare om elektrolyt kommer i kontakt med ögonen. Ladda endast batteriet i originalladdstationen. Felaktig användning kan leda till elstötar, överhettning eller läckage av korrosiv vätska från batteriet. Batteriet är underhållsfritt men har en begränsad livslängd på 2–4 år beroende på hur lång säsongen är och hur många timmar per dag klipparen används.

VARNING! Tryck på STOPP-knappen och ta ur säkerhetsnyckeln innan du byter ut knivarna. Använd skyddshandskar. VARNING! Använd endast GLOBEs kniv: 333092355 VAR FÖRSIKTIG: Använd endast originalreservdelar. Byt ut samtliga tre knivar och skruvar som en sats på en och samma gång. Vänd klipparen upp och ned. Lossa skruvarna med en platt skruvmejsel eller stjärnmejsel. Avlägsna knivarna och skruvarna. Skruva på de nya knivarna med nya skruvar. Kontrollera att knivarna roterar fritt. cross tip screwdriverGREENWORKSTOOLS.EU

VARNING! Tryck på STOPP-knappen och ta ur säkerhetsnyckeln innan du byter ut batterierna. Använd skyddshandskar. VAR FÖRSIKTIG: Använd endast originalreservdelar. Vänd klipparen upp och ned och avlägsna de fyra Torx T20-skruvarna samt batterikåpan. Koppla loss batterikontaktanslutningen. Lyft ut batteriet rakt. Sätt i det nya batteriet i fack 1 (det bakre facket). Anslut batterikontaktanslutningen till det nya batteriet. Tryck tillbaka batterikåpan på plats och sätt i och dra åt de fyra Torx T20- skruvarna. Avfallshantera det gamla batteriet i enlighet med lokala miljöbestämmelser.GREENWORKSTOOLS.EU

Rengör alltid klipparen innan den förvaras för vintern. Ladda batteriet helt innan vinterförvaringen. Om batteriet inte är fulladdat kan det skadas och i vissa fall bli obrukbart. VAR FÖRSIKTIG: Om batteriet inte är fulladdat kan det skadas och i vissa fall bli obrukbart. Kontrollera slitagedelarnas skick, att knivarna är vassa och att knivarna och framhjulen roterar fritt. Åtgärda eventuella brister. Förvara klipparen på en torr, frostfri plats stående på samtliga fyra hjul.

VINTERFÖRVARING AV LADDSTATIONEN

Koppla om möjligt loss begränsningskabeln och guidekabeln från laddstationen och förvara laddstationen och strömförsörjningen inomhus. Lämna begränsningskabeln och guidekabeln i marken men skydda kablarnas ändar mot fukt genom att ansluta dem till en ursprunglig koppling eller placera dem i en behållare med fett. Om det inte är möjligt att förvara laddstationen inomhus måste laddstationen förbli ansluten till elnätet, begränsningskabeln och guidekablarna.

EFTER VINTERFÖRVARINGEN

Inspektera klipparens och laddstationens kontakt- och laddytor med avseende på korrosion, brännmärken och smuts. Om ladd- eller kontaktytorna kräver rengöring ska du rengöra med en fin smärgelduk. UnderhållGREENWORKSTOOLS.EU

5. Grön På Begränsningskabeln och laddstationen okej Ingen åtgärd krävs.

Blå Blinkar Begränsningskabeln bruten eller ej ansluten Kontrollera och reparera begränsningskabeln. Röd Blinkar Elektronikfel i laddstationen eller strömförsörjningsenheten Kontakta din återförsäljare. Detta avsnitt behandlar dessutom några symtom som kan vägleda dig om klipparen inte fungerar som den ska.

(Grön) På Klipparen är igång (laddar, parkerad, klipper, söker etc.) Ingen åtgärd krävs Av Säkerhetsnyckeln i läget Disabled eller klipparen har stoppats utanför laddstationen med stopp-knappen, mobilappen, säkerhetsnyckeln eller på grund av fel

(Blå) Blinkar Försöker ansluta till internetservern På Ansluten till internetservern Av Klipparen inte påslagen

(Gul) Blinkar Auktorisering med PIN-kod krävs ...via mobilappen. Av Ingen PIN-kod krävs Ingen åtgärd krävs

(Röd) Blinkar Klipparen stoppad med fel Kontrollera orsaken till felet och starta sedan om klipparen genom att trycka på Start- knappen på klipparen.GREENWORKSTOOLS.EU

SYMTOM Om klipparen inte fungerar som den ska, följ felsökningsguiden nedan.

Klipparen har svårt att parkera i laddstationen Laddstationen står i en sluttning. Placera laddstationen på en yta som är helt plan. Se Installera och ansluta laddstationen på sidan 9. Begränsningskabeln är inte dragen korrekt i förhållande till laddstationen. Kontrollera att laddstationen och begränsningskabeln har installerats korrekt. Se Installera och ansluta laddstationen på sidan 9. Ojämna klippresultat Klipparen arbetar för få timmar per dag. Öka driftstiden. Se funktionen Schemaläggning i mobilappen. Arbetsområdets form kräver att manuella inställningar görs för att klipparen ska hitta till alla avlägsna områden. Justera gräsmattans täckning för att styra klipparen till ett eller flera avlägsna områden. Se funktionen Inställningar i mobilappen. Arbetsområdets form kräver att manuella inställningar görs för att klipparen ska hitta till alla avlägsna områden. Försök att begränsa arbetsområdet eller förlänga driftstiden. Se funktionen Schemaläggning i mobilappen. Knivarna är slöa. Byt ut samtliga knivar och skruvar så att de roterande delarna balanseras. Se Byta ut knivarna på sidan 21. Gräsklipp på knivdisken eller runt motoraxeln. Kontrollera att knivdisken roterar lätt. Om inte, ska du avlägsna gräs och främmande föremål. Se Underhåll på sidan 20. Klipparen klipper kortare tid än vanligt mellan laddningarna. Gräs eller andra främmande föremål blockerar knivdisken. Avlägsna gräs och främmande föremål. Se Underhåll på sidan 20. Batteriet är slut. Byt ut batteriet. Se Byta ut batteriet på sidan 22. Klipp- och laddtiderna är kortare än vanligt Batteriet är slut. Byt ut batteriet. Se Byta ut batteriet på sidan 22.

BROTT PÅ BEGRÄNSNINGSKABELN OCH GUIDEKABELN

Brott på begränsningskabeln och den eventuella guidekabeln beror vanligtvis på ej avsedd fysisk skada. Inspektera hela begränsningskabeln från laddstationen och tillbaka. Inspektera den eventuella guidekabeln från laddstationen till skarven till begränsningskabeln. Kontrollera att samtliga kopplingar har tryckts ihop ordentligt så att det blir kontakt. FelsökningGREENWORKSTOOLS.EU

Tekniska data OPTIMOW 10 OPTIMOW 15 Mått: Höjd 26 cm 26 cm Längd 62 cm 62 cm Bredd 50 cm 50 cm Vikt 11 kg 11 kg Elsystem: Batteri, särskilt litiumjonbatteri 24V/2,0Ah, delnummer 211022355 24V/2,0Ah, delnummer 211022355 Strömförsörjning 100–240V/32V DC 100–240V/32V DC Lågspänningskabelns längd 10 m 10 m Genomsnittlig energiförbrukning vid maximal användning 8kWh/månad för ett arbetsområde på 1000m

10kWh/månad för ett arbetsområde på 1500 m

Laddström 1,3A DC 1,3A DC Genomsnittlig laddtid 140 minuter 70 minuter Genomsnittlig klipptid 70 minuter 70 minuter Buller: *) Uppmätt ljudeffektnivå **) 58dB (A) 58dB (A) Garanterad ljudeffektnivå 60dB (A) 60dB (A) Ljudtrycknivå ***) 47dB (A) 47dB (A) Klippning: Klippsystem Tre roterande knivar Tre roterande knivar Genomsnittlig strömförbrukning vid gräsklippning 25W ± 20% 25W ± 20% Klipphöjd 2–6cm 2–6cm Klippbredd 22 cm 22 cm Smalast möjliga passage 60 cm 60 cm Maximal lutning för klippområde 35% 35% Maximal lutning för begränsningskabel 15% 15% Maximal längd begränsningskabel 800 m 800 m Maximal arbetskapacitet 1000 m

Rekommenderad ytkapacitet 0–700 m

IP-klassificering: Klippare IPX5 IPX5 Laddstation IPX2 IPX2 Strömförsörjning IP67 IP67 *) Buller i omgivningen uppmätt som ljudeffekt (LWA) i enlighet med EG-direktivet 2000/14/EG. Den garanterade ljudeffektnivån inbegriper variationer i produktionen samt variationer från teststandarden med 1–3dB (A). Bullerdeklarationerna överensstämmer med EN 50636-2-107:2015 **) osäkerheter KWA, 2 dB (A) ***) osäkerheter KPA, 2–4 dB (A)GREENWORKSTOOLS.EU

Miljöskydd Enligt EU-lagen 2012/19/EU måste elektrisk och elektronisk utrustning som inte längre än användbar, och enligt EU-lagen 2006/66/EG måste defekta eller använda batterier samlas in separat och avfallshanteras på ett sätt som skonar miljön. Symbolen på klipparen eller dess förpackning indikerar att denna produkt inte får behandlas som hushållsavfall. Istället ska den lämnas till lämplig återvinningsstation för återvinning av dess elektroniska komponenter och batterier. Batterierna sitter i chassit under klipparen. Se Byta ut batteriet på sidan 22 för information om hur du tar ur batteriet. Genom att säkerställa att denna produkt tas om hand på rätt sätt kan du bidra till att minska den negativa effekt på miljön och människor som annars kan uppstå på grund av felaktig avfallshantering av denna produkt. För mer information om återvinning av denna produkt, kontakta din kommun, ditt avfallsbolag eller det inköpsställe där du köpte produkten. Vid separat insamling av använd maskin och förpackning är det möjligt att återvinna och återanvända material. Användning av återvunna material skonar miljön och minskar utnyttjandet av råvaror. Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats. Batteriet innehåller ämnen som är skadliga både för dig och för miljön. Dessa material ska lämnas till en anläggning som tar emot litiumjonbatterier.GREENWORKSTOOLS.EU

Garantivillkor GLOBGRO AB, Globe Group Europe garanterar att denna produkt fungerar i två år (från inköpsdatum). Garantin omfattar allvarliga material- och tillverkningsfel. Under garantiperioden byter vi ut eller reparerar produkten utan kostnad under förutsättning att följande villkor uppfylls:

• Klipparen och laddstationen får endast användas i enlighet med anvisningarna i denna användarhandbok.

• Användarna eller obehörig tredje part får inte försöka reparera produkten. Exempel på fel som inte omfattas av garantin:

• Skada orsakad av blixtnedslag.

• Skada orsakad av felaktig batteriförvaring eller batterihantering.

• Skada orsakad av att ett batteri som ej är ett originalbatteri har använts.

• Skada orsakad av att reservdelar och tillbehör, t.ex. knivar och installationsmaterial, som ej är original har använts.

• Skada på slingkabeln. Knivarna är förbrukningsvaror och omfattas ej av garantin. Om fel uppstår på klipparen ska du kontakta återförsäljaren för ytterligare anvisningar. Ha ditt kvitto och produktens serienummer till hands för snabbare hjälp.GREENWORKSTOOLS.EU

(Gäller endast för europeiska versioner) Tillverkare: GLOBGRO AB, Globe Group Europe Adress: Propellergatan 1, 21115 Malmö, Sverige Namn och adress till personen med behörighet att sammanställa den tekniska filen: Peter Söderström Propellergatan 1, 21115 Malmö, Sweden Härmed försäkrar vi att produkten: Kategori: Robotgräsklippare Modell: Optimow 10®/Optimow 15® Serienummer: Se produktens typskylt. Serienr Se produktens typskylt.

• är i överensstämmelse med relevanta bestämmelser i Maskindirektivet (2006/42/EG)

• Särskilda krav för elektriska, batteridrivna robotgräsklippare EN 50636-2-107: 2015 / A1:2018

• är i överensstämmelse med bestämmelserna i följande andra direktiv: 2014/30/EU, EN 55014-1:2017, EN 55014-2:2015 Bullerdirektivet (2000/14/EG, korrigerat med 2005/88/EG) 2014/53/EU, RF EN 303413, EN 301489-1/-19, EN303447, EN301 489- 1/-3, EN 301489-1/-52, EN 301511, EN 62479 Dessutom försäkrar vi att:

CE-deklaration om överensstämmelseGREENWORKSTOOLS.EU
