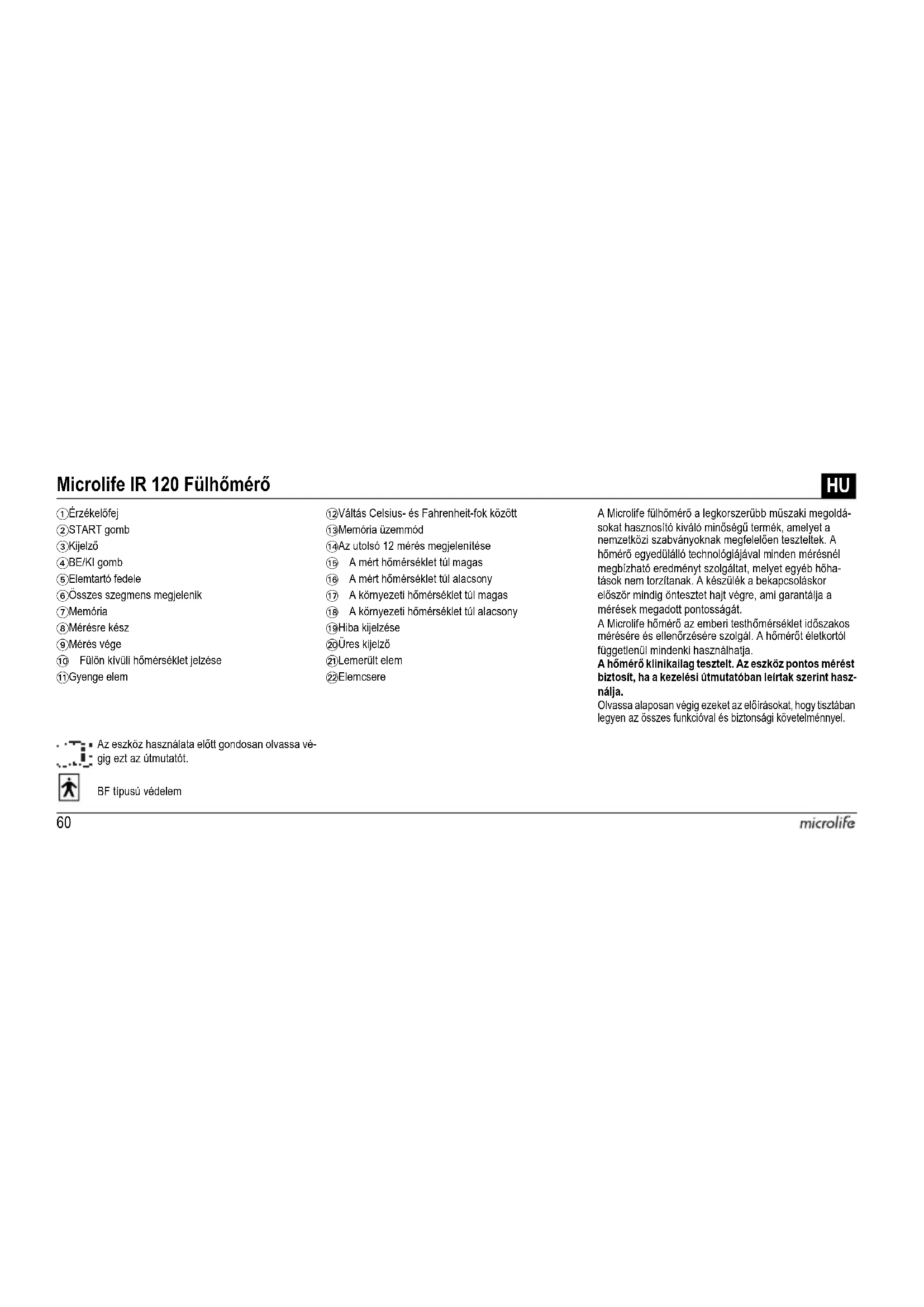

HASZNÁLATI ÚTMUTATÓ IR 120 MICROLIFE

Az eszköz használata előtt gondosan olvassa vé- gig ezt az útmutatót. BF típusú védelem A Microlife fülhőmérő a legkorszerűbb műszaki megoldá- sokat hasznosító kiváló minőségű termék, amelyet a nemzetközi szabványoknak megfelelően teszteltek. A hőmérő egyedülálló technológiájával minden mérésnél megbízható eredményt szolgáltat, melyet egyéb hőha- tások nem torzítanak. A készülék a bekapcsoláskor először mindig öntesztet hajt végre, ami garantálja a mérések megadott pontosságát. A Microlife hőmérő az emberi testhőmérséklet időszakos mérésére és ellenőrzésére szolgál. A hőmérőt életkortól függetlenül mindenki használhatja. A hőmérő klinikailag tesztelt. Az eszköz pontos mérést biztosít, ha a kezelési útmutatóban leírtak szerint hasz- nálja. Olvassa alaposan végig ezeket az előírásokat, hogy tisztában legyen az összes funkcióval és biztonsági követelménnyel. Microlife IR 120 Fülhőmérő

1 Érzékelőfej 2 START gomb 3 Kijelző 4 BE/KI gomb 5 Elemtartó fedele 6 Összes szegmens megjelenik 7 Memória 8 Mérésre kész 9 Mérés vége AT Fülön kívüli hőmérséklet jelzése AK Gyenge elem AL Váltás Celsius- és Fahrenheit-fok között AM Memória üzemmód AN Az utolsó 12 mérés megjelenítése AO A mért hőmérséklet túl magas AP A mért hőmérséklet túl alacsony AQ A környezeti hőmérséklet túl magas AR A környezeti hőmérséklet túl alacsony AS Hiba kijelzése BT Üres kijelző BK Lemerült elem BL Elemcsere61IR 120 HU Tartalomjegyzék

1. A fülhőmérő előnyei

2. Biztonsági előírások

3. Hogyan méri a fülhőmérő a testhőmérsékletet?

4. A kijelzőn megjelenő jelek értelmezése

5. Használati utasítás

6. Váltás Celsius- és Fahrenheit-fok között

7. Az utolsó 12 mérés megjelenítése memória üzemmódban

9. Tisztítás és fertőtlenítés

10.Elemcsere 11.Garancia 12.Műszaki adatok 13.www.microlife.com Garanciajegy (lásd a hátlapon)

1. A fülhőmérő előnyei

Többcélú felhasználás (széles mérési tartomány) A hőmérő széles mérési tartományban használható hőmér- séklet mérésére (0 - 100,0 °C / 32,0 -212,0 °F között). Fülhő- mérőként testhőmérséklet mérésére, de emellett a következő anyagok felszíni hőmérsékletének mérésére is használható: Tej felszíni hőmérséklete a cumisüvegben A csecsemő fürdővizének felszíni hőmérséklete Környezeti hőmérséklet Szondasapka nélküli kialakítás A hőmérő könnyebben kezelhető és gazdaságosabb, mert nincs szükség szondasapka használatára. Mérés 1 másodperc alatt Az újszerű infravörös mérési módszerrel a fülhőmérséklet 1 másodperc alatt megmérhető. Pontos és megbízható Az egyedi kialakítású érzékelőfejnek és a korszerű infra- vörös érzékelőnek köszönhetően az összes mérés rend- kívül pontos és megbízható. Kíméletesen és könnyen használható Ergonomikus kialakítása folytán a hőmérő egyszerűen és könnyen használható. A hőmérővel a kisgyermek testhőmérséklete akár alvás közben is megmérhető, nem kell felébreszteni. A hőmérő gyorsan mér, ezért a gyerekek kedvelik, nem vált ki ellenérzést belőlük. A memória automatikus megjelenítése A készülék bekapcsolásakor az utolsó mérés eredménye 2 másodpercre automatikusan megjelenik. Korábbi mérések megjelenítése Az utolsó 12 mérési eredmény a memória üzemmódban bármikor megjeleníthető, így jól nyomon követhető a test- hőmérséklet alakulása. Biztonságos és higiénikus Az üveg eltörése vagy a higany lenyelése itt nem jelent kockázatot. Kisgyermekeknél is teljes biztonsággal használható. Az érzékelőfej alkoholos vattával tisztítható, ami az egész család számára higiénikussá teszi az eszköz használatát. Lázriasztás 10 rövid sípszó és a kijelző piros háttérvilágítása figyelmez- teti a pácienst arra, hogy a hőmérséklete eléri vagy megha- ladja a 37,5 °C értéket.

2. Biztonsági előírások

A készülék kizárólag a jelen útmutatóban leírt célra használható. A gyártó semmilyen felelősséget nem vállal a helytelen alkalmazásból eredő károkért. Soha ne mártsa a készüléket vízbe vagy más folya- dékba. A tisztításnál kövesse a «Tisztítás és fertőtle- nítés» részben leírtakat.62 Ne használja a készüléket, ha az megsérült vagy bármi- lyen szokatlan dolgot tapasztal vele kapcsolatban. Soha ne próbálja meg szétszedni a készüléket.

A hallójáratban lévő fülzsír hatására a mért érték kisebb lehet a ténylegesnél. A pontos mérés érdekében ügyeljen arra, hogy a vizsgált személy hallójárata tiszta legyen. A készülék sérülékeny alkatrészeket tartalmaz, ezért óvatosan kezelendő. Szigorúan be kell tartani a táro- lásra és az üzemeltetésre vonatkozó előírásokat, amelyek a «Műszaki adatok» részben találhatók! A készüléket óvni kell a következőktől: - szélsőséges hőmérsékletek - ütés és esés - szennyeződés és por - közvetlen napsugárzás - meleg és hideg Ha a készüléket hosszabb ideig nem használják, akkor az elemet el kell távolítani. Gyermekek csak felügyelet mellett használhatják a készüléket, mert annak kisebb alkotóelemeit esetleg lenyelhetik.

FIGYELEM: A hőmérő használata nem helyette- síti az orvosi vizsgálatot. A készülék NEM vízálló! SOHA ne merítse folyadékba!

3. Hogyan méri a fülhőmérő a testhőmérsékletet?

A hőmérő a dobhártyából és a környező szövetekből kisu- gárzó infravörös energiát méri. Ezt az energiát a lencse összegyűjti, és a műszer ennek alapján határozza meg a hőmérséklet értékét. A legpontosabb fülhőmérsékletet a dobhártyából eredő közvetlen sugárzás mérésével lehet meghatározni. A hallójáratot körülvevő szövetekből eredő sugárzás mérése alacsonyabb hőmérsékletértéket eredményez, ezért ilyenkor előfordulhat, hogy nem ismerik fel a lázas állapotot. A pontos mérés érdekében a következőt tegye:

megnyomásával kapcsolja be a hőmérőt.

2. A síphang után (amikor a hőmérsékleti skála ikonja

villogni kezd) a fül közepét óvatosan húzza hátra és felfelé, hogy a hallójárat kiegyenesedjen.

3. Helyezze be a szondát 1 a hallójáratba, nyomja meg a

Start gombot 2, és tartsa a szondát a fülben, amíg a hőmérő síphanggal nem jelzi, hogy a mérés véget ért.

4. A kijelzőn megjelenő jelek értelmezése

Összes szegmens megjelenik 6: A készülék be- kapcsolásához nyomja le a BE/KI gombot 4, ekkor az összes szegmens látható lesz 2 másodpercig. Memória 7: 2 másodpercre automatikusan megjelenik az utolsó mérési eredmény. Mérésre kész 8: A hőmérő mérésre kész, a «°C» vagy az «°F» ikon folyamatosan villog. Mérés vége 9: Az eredmény megjelenik a kijelzőn 3, a «°C» vagy az «°F» ikon villog, és a hőmérő készen áll a következő mérésre. Fülön kívüli hőmérséklet jelzése AT: Ha a kijelzőn 3 egy áthúzott fül ikonja látható, akkor az eredmény kívül esik a 32,0 42,2 °C / 89,6 108,0 °F tartományon. Gyenge elem AK: Ha a készülék bekapcsolásakor az elem ikon folyamatosan villog, akkor ki kell cserélni az elemet.

5. Használati utasítás

1. Nyomja meg a BE/KI gombot 4. A kijelző 3 bekap-

csol, és 2 másodpercig az összes szegmens látható.

2. Az utolsó mérés értéke 2 másodpercre automatikusan

megjelenik a kijelzőn az «M» ikonnal 7.

3. Amikor a «°C» vagy «°F» ikon villogni kezd, egy

síphang jelzi, hogy a hőmérő készen áll a mérésre 8.

4. A fület egyszerre kicsit felfelé és hátrafelé húzva egyene-

sítse ki a hallójáratot, hogy a dobhártya láthatóvá váljon. 1 év alatti gyermekeknél: Húzza a fület hátrafelé.63IR 120 HU 1 évesnél idősebb gyermekeknél és felnőtteknél: Húzza a fület egyszerre felfelé és hátrafelé. Lásd az elöl látható rövid útmutatót is!

5. Miközben a fület tartja, illessze be a szondát a hallójá-

ratba (max. 1 másodperc), és azonnal nyomja meg a START gombot 2. Engedje fel a gombot, és várja meg a sípjelet. Ez a hang jelzi, hogy vége a mérésnek.

6. Vegye ki a hőmérőt a hallójáratból. A kijelző mutatja a

mért hőmérsékletet 9.

MEGJEGYZÉS: A pontos mérés érdekében 3-5 egymás utáni mérést követően várjon legalább 30 másod-percet.

Ha a szondán összegyűlik a fülzsír, az ronthatja a mérés pontosságát, és fertőzést is okozhat. Ezért fontos, hogy minden mérés tiszta szondafejjel történjen. A tisztításnál kövesse a «Tisztítás és fertőtlenítés» részben leírtakat. Miután az érzékelőfejet 1 alkohollal megtisztította, a következő mérés előtt 5 percet várnia kell, hogy a hőmérő elérje működési alaphőmérsékletet. 10 rövid sípszó és a kijelző piros háttérvilágítása figyel- mezteti a pácienst arra, hogy a hőmérséklete eléri vagy meghaladja a 37,5 °C értéket. Csecsemőt a méréshez célszerű oldalra döntött fejjel lefektetni, hogy a füle felül legyen. Idősebb gyermek vagy felnőtt esetén célszerűbb a mérést a páciens oldala mögött állva elvégezni.

A mérést mindig ugyanabban a fülben kell elvégezni, mert a leolvasott hőmérséklet eltérő lehet a jobb és a bal fülben. Ébredés után néhány percig várni kell a fülhőmérséklet- méréssel. A következő esetekben ajánlatos a mérést ugyanabban a fülben háromszor elvégezni, és a legmagasabb értéket választani eredményként:

1. Újszülötteknél az első 100 napban.

2. Immunproblémás három év alatti gyermekeknél, vagy

akiknél a lázas állapot kimutatása rendkívül fontos.

3. Amikor a használó a hőmérő kezelését tanulja, amíg

meg nem szokja annak használatát, és egyöntetű mérési eredményeket nem kap.

4. Ha a mért érték meglepően alacsony.

6. Váltás Celsius- és Fahrenheit-fok között

A hőmérő a mért hőmérsékleti adatokat Fahrenheit- vagy Celsius-fokban tudja megjeleníteni. A °C és °F közötti átvál- táshoz kapcsolja ki a hőmérőt, nyomja le és tartsa lenyomva a START gombot

5 másodpercig; az 5 másodperc eltelte után, az aktuális mértékegység jele

» ikon) villog a kijelzőn

. A °C és °F mérték- egység között a START gomb

ismételt lenyomásával válthat. A mérési skála kiválasztása után várjon 5 másod- percig, a hőmérő automatikusan átvált a mérési üzemmódba.

7. Az utolsó 12 mérés megjelenítése memória

üzemmódban A hőmérő megőrzi az utolsó 12 mérés eredményét.

A hőmérő kikapcsolt állapotában nyomja meg a START gombot

, ekkor a készülék a memória üzemmódba lép. A memória ikon «

1. mérés - az utolsó mérés AN: Az utolsó mérés ered-

ményének megjelenítéséhez nyomja le, majd engedje fel a START gombot 2. Megjelenik az utolsó mérési eredmény és a memória ikon. 12 mérés - egymás utáni leolvasás: Nyomja meg és engedje fel a START gombot 2 többször a korábbi 12 mérési eredmény egymás utáni megjelenítéséhez. A 12. mérés megjelenítése után a START gomb 2 lenyo- másának és felengedésének hatására az 1. mérés megje- lenítésével újrakezdődik a sorozat.64

A mért hőmérséklet túl magas AO: Egy «H» betű jelenik meg a kijelzőn, amikor a mért hőmérséklet 100,0 °C / 212,0 °F felett van. A mért hőmérséklet túl alacsony AP: Egy «L» betű jelenik meg a kijelzőn, amikor a mért hőmérséklet 0 °C / 32,0 °F alatt van. A környezeti hőmérséklet túl magas AQ: Egy «H» betű jelenik meg a «» jellel együtt, amikor a környe- zeti hőmérséklet 40,0 °C / 104,0 °F felett van. A környezeti hőmérséklet túl alacsony AR: Egy «L» betű jelenik meg a «» jellel együtt, amikor a környezeti hőmérséklet 5,0 °C / 41,0 °F alatt van. Hiba kijelzése AS: Valamilyen működési hiba történt. Üres kijelző BT: Ellenőrizze, hogy az elem helyesen lett-e behelyezve. Ellenőrizze az elem polaritását (<+> és <->) is. Lemerült elem jelzése BK: Ha a kijelzőn csak az elem ikon látható, akkor az elemet azonnal ki kell cserélni.

9. Tisztítás és fertőtlenítés

A hőmérő házát és a érzékelőfejet alkoholos tisztítópál- cával vagy vattával tisztíthatja meg (70%-os izopropil- alkohol). Ügyeljen arra, hogy ne jusson folyadék a hőmérő belsejébe. A tisztításhoz soha ne használjon dörzshatású tisztítószert, hígítót vagy benzint, és soha ne mártsa a készüléket vízbe vagy más tisztítófolyadékba. Vigyázzon, nehogy megkarcolja a szonda lencséjét vagy a kijelzőt. 10.Elemcsere A készülék tartozéka egy CR2032 típusú lítium gombelem. Cserélje ki egy új CR2032 elemre, amikor a villogó elem ikon megjelenik a kijelzőn BK. A feltüntetett irányba elcsúsztatva távolítsa el az elemtar-tó fedelét. Vegye ki az elemet, és cserélje ki egy újjal BL. Az elemeket és az elektronikai termékeket az ér- vényes előírásoknak megfelelően kell kezelni, a háztartási hulladéktól elkülönítve. 11.Garancia A készülékre a vásárlás napjától számítva 2 év garancia vonatkozik. A garancia érvényesítéséhez be kell mutatni a forgalmazó által kitöltött garanciajegyet, amely igazolja a vásárlás dátumát, és a bolti nyugtát. A garancia csak magára a készülékre vonatkozik, az elemekre és a csomagolásra nem. A készülék felnyitása vagy módosítása a garancia elvesztését vonja maga után. A garancia nem vonatkozik a helytelen kezelés, a leme- rült elemek, balesetek vagy a használati útmutató be nem tartása miatt keletkező károkra. Vegye fel a kapcsolatot a Microlife szervizével. 12.Műszaki adatok Típus: Fülhőmérő IR 120 Mérési tarto- mány: 0 °C-100,0 °C (32,0 °F-212,0 °F) Legkisebb mérési egység: 0,1 °C / °F Mérési pontosság: Laboratórium:

108,0 °F) Kijelző: Folyadékkristályos kijelző, 4 számjegy + speciális ikonok65IR 120 HU A készülék megfelel az orvosi készülékekre vonatkozó 93/ 42/EEC számú direktívának. Prawo do zmian technicznych zastrzeżone. Az orvosi eszközök használatára vonatkozó törvény szerint orvosi célú felhasználás esetén kétévente ajánlott elvégezni az eszköz műszaki felülvizsgálatát. Ügyeljenek a megfelelő hulladékelhelyezési előírások betartására. 13.www.microlife.com Hőmérőinkről, vérnyomásmérőinkről és szolgáltatásainkról részletes tájékoztatás található a www.microlife.com webhelyen. Hangjelzések: A bekapcsolás után, amikor készen áll a mérésre: 1 rövid síphang. A mérés befejezésekor: 1 hosszú síphang. Rendszerhiba vagy hibás működés: 3 rövid síphang Lázriasztás: 10 rövid síphang Memória: Az utoljára mért hőmérséklet automatikus megjelenítése 12 mérés megjelenítése memória üzem- módban Háttér vilá- gítás: A kijelző 4 másodpercig ZÖLDEN világít a készülék bekapcsolása után. A kijelző ZÖLDEN világít 5 másodpercig az olyan mérések után, amelyeknél az ered- mény kisebb, mint 37,5 °C (99,5 °F). A kijelző PIROSAN világít 5 másodpercig az olyan mérések után, amelyeknél az eredmény eléri vagy meghaladja a 37,5 °C- ot (99,5 °F-ot). Üzemi hőmér- séklet: 5 °C - 40 °C (41,0 °F-104 °F) 15-95 % maximális relatív páratartalom Tárolási hőmérséklet: -25 °C - +55 °C (-13 °F-131 °F) 15-95 % maximális relatív páratartalom Automatikus kikapcsolás: Az utolsó mérés után körülbelül 1 perccel kikapcsol. Elem: 1 db CR2032 Gombelem 3V - legalább 1000 mérésre elegendő Méretek: 140 x 47 x 15 mm Súly: 59 g (elemmel), 56 g (elem nélkül) Szabvány: EN 12470-5; ASTM E1965;
