MODE D'EMPLOI IR 120 MICROLIFE

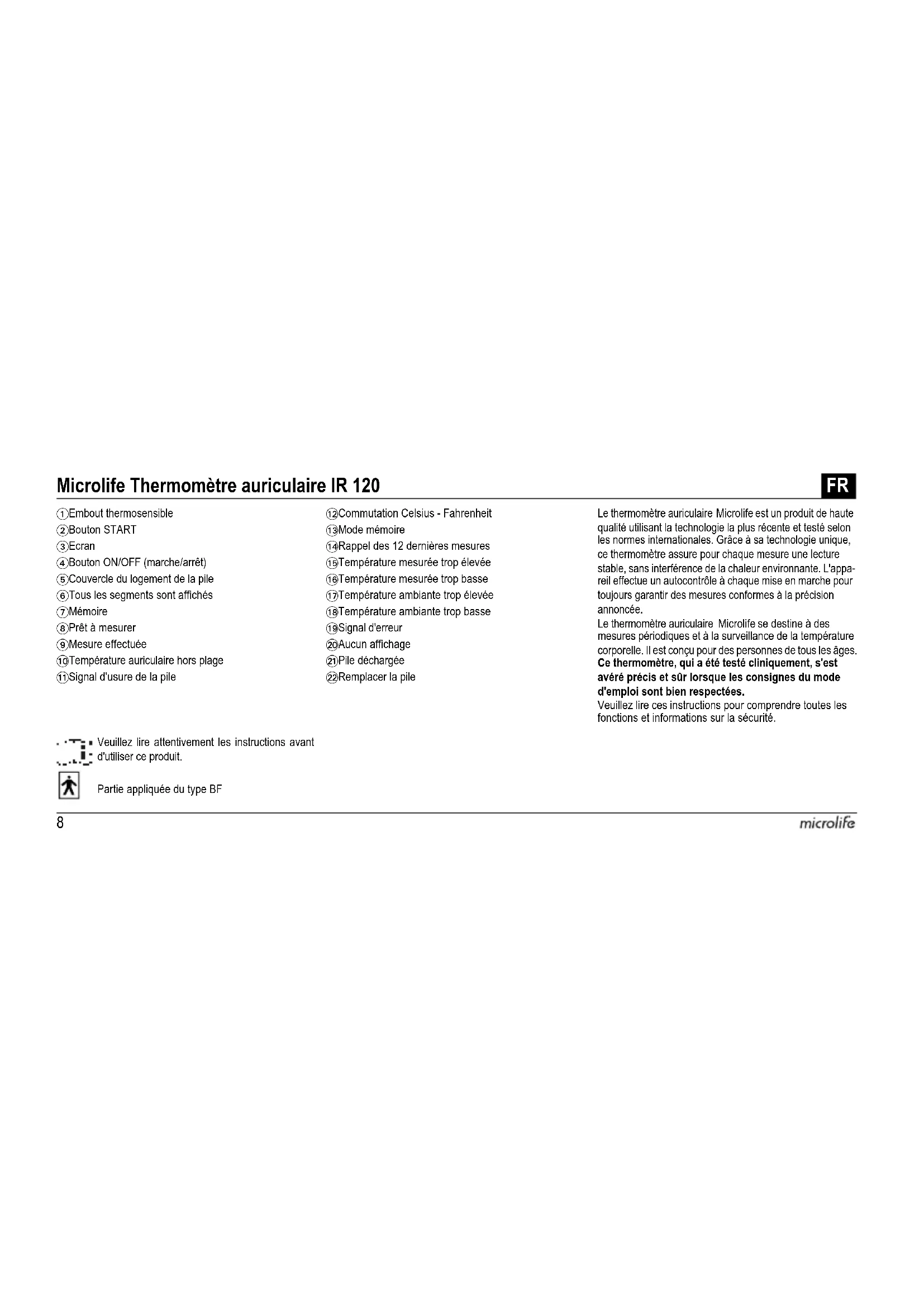

Veuillez lire attentivement les instructions avant d'utiliser ce produit. Partie appliquée du type BF Le thermomètre auriculaire Microlife est un produit de haute qualité utilisant la technologie la plus récente et testé selon les normes internationales. Grâce à sa technologie unique, ce thermomètre assure pour chaque mesure une lecture stable, sans interférence de la chaleur environnante. L'appa- reil effectue un autocontrôle à chaque mise en marche pour toujours garantir des mesures conformes à la précision annoncée. Le thermomètre auriculaire Microlife se destine à des mesures périodiques et à la surveillance de la température corporelle. Il est conçu pour des personnes de tous les âges. Ce thermomètre, qui a été testé cliniquement, s'est avéré précis et sûr lorsque les consignes du mode d'emploi sont bien respectées. Veuillez lire ces instructions pour comprendre toutes les fonctions et informations sur la sécurité. Microlife Thermomètre auriculaire IR 120

1 Embout thermosensible 2 Bouton START 3 Ecran 4 Bouton ON/OFF (marche/arrêt) 5 Couvercle du logement de la pile 6 Tous les segments sont affichés 7 Mémoire 8 Prêt à mesurer 9 Mesure effectuée AT Température auriculaire hors plage AK Signal d'usure de la pile AL Commutation Celsius - Fahrenheit AM Mode mémoire AN Rappel des 12 dernières mesures AO Température mesurée trop élevée AP Température mesurée trop basse AQ Température ambiante trop élevée AR Température ambiante trop basse AS Signal d'erreur BT Aucun affichage BK Pile déchargée BL Remplacer la pile9IR 120 FR Sommaire

1. Les avantages de ce thermomètre auriculaire

2. Importantes précautions d'emploi

3. Comment ce thermomètre auriculaire mesure la

4. Affichage de contrôle et symboles

5. Instructions d'utilisation

6. Commutation Celsius - Fahrenheit

7. Comment appeler 12 mesures en mode mémoire

8. Messages d'erreurs

9. Nettoyage et désinfection

10.Remplacement de la pile 11.Garantie 12.Caractéristiques techniques 13.www.microlife.fr Carte de garantie (voir verso)

1. Les avantages de ce thermomètre auriculaire

Utilisation multiple (large étendue de mesure) Ce thermomètre a la particularité d'offrir une large étendue de mesure, de 0 - 100.0 °C / 32.0 - 212.0 °F. L'appareil peut donc être utilisé comme thermomètre auriculaire pour mesurer la température corporelle, mais aussi pour mesurer la température de surface des éléments suivants: Température de surface du lait dans un biberon Température de surface d'un bain pour bébé Température ambiante Sans embout Ce thermomètre est plus convivial et plus économique étant donné qu'il n'exige pas d'embout. Mesure rapide La technologie innovatrice de la mesure de la température par le rayonnement infrarouge permet de prendre la température de l'oreille en seulement 1 seconde. Précis et fiable Grâce au mode d'assemblage de la sonde et à son capteur à rayons infrarouges perfectionné, cet instrument offre une mesure de la température aussi précise que sûre. Agréable et facile d'utilisation Forme ergonomique qui rend l'utilisation du thermo- mètre simple et facile. Ce thermomètre peut être utilisé sans perturber la vie quotidienne. Une prise de température pendant le sommeil d'un enfant est possible. Ce thermomètre fournit des mesures rapides et est par conséquent agréable d'utilisation pour les enfants. Affichage automatique de la mémoire Le thermomètre affiche automatiquement la dernière mesure pendant 2 secondes lorsqu'il est mis en route. Appel multiple de mesures Les utilisateurs ont la possibilité d'appeler les 12 dernières mesures enregistrées quand l'appareil est en mode mémoire, ce qui permet de mieux suivre les variations de température. Sûr et hygiénique Pas de risque de verre cassé et d'ingestion de mercure.

Totalement sûr pour la prise de température des enfants. Un nettoyage de l'extrémité thermosensible avec un chiffon en coton imbibé d'alcool rend l'emploi de ce ther- momètre complètement hygiénique. Signal de fièvre 10 bips courts et un rétroéclairage rouge de l'écran LCD signalent que la température peut être supérieure ou égale à 37.5 °C.

2. Importantes précautions d'emploi

Cet instrument est réservé aux applications décrites dans ce manuel. Le fabricant ne peut être tenu pour responsable de dommages provoqués par une application incorrecte.10 Ne jamais plonger cet instrument dans l'eau ou un autre liquide. Pour le nettoyage, se référer aux in- structions de la section «Nettoyage et désinfection».

N'utilisez pas l'instrument si vous pensez qu'il est endom- magé ou remarquez quelque chose de particulier. N'ouvrez jamais l'instrument. La présence de cérumen dans le canal auditif peut abaisser artificiellement la température mesurée. Le canal auditif doit donc être bien propre pour permettre une mesure précise. Cet instrument comprend des éléments sensibles et doit être traité avec précaution. Respectez les conditions de stockage et d'emploi indiquées à la section «Caractéris- tiques techniques»! Il convient de le protéger contre: - des températures extrêmes - des chocs et chutes - les saletés et la poussière - des rayons solaires directs - la chaleur et le froid Si vous comptez ne pas utiliser l'instrument pendant une période prolongée, prenez soin de retirer la pile. Ne laissez jamais les enfants utiliser l'instrument sans surveillance. Certaines de ses parties sont si petites qu'elles peuvent être avalées.

ne peut dispenser de consulter le médecin. Cet instrument N'EST PAS étanche! Ne JAMAIS le plonger dans un liquide.

3. Comment ce thermomètre auriculaire

mesure la température Ce thermomètre mesure l'énergie infrarouge émise par la membrane du tympan et les tissus avoisinants. Cette énergie est recueillie par la lentille puis convertie en une indication de température. La mesure affichée obtenue directement du tympan (membrane tympanique) donne la température auriculaire la plus juste. Les mesures prises sur le tissu environnant du canal de l'oreille génèrent une lecture de la température plus basse, ce qui peut entraîner un mauvais diagnostic de la fièvre. Pour éviter une mesure inexacte:

1. Activer le thermomètre en appuyant sur le bouton

2. Après le premier bip (symbole de l'échelle de température

clignotant), redresser le canal auriculaire en tirant douce- ment le milieu de l'oreille vers l'arrière et vers le haut.

3. Bien introduire l'extrémité thermosensible 1 dans le

canal de l'oreille. Appuyer sur le bouton START 2 et garder l'extrémité dans l'oreille jusqu'au bip qui signale la fin de la mesure.

4. Affichage de contrôle et symboles

Tous les segments sont affichés 6: Appuyer sur le bouton ON/OFF 4 pour allumer l'appareil; tous les segments sont affichés pendant 2 secondes. Mémoire 7: La dernière mesure sera affichée automa- tiquement pendant 2 secondes. Prêt à mesurer 8: L'appareil est prêt pour la mesure, le symbole «°C» ou «°F» clignote. Mesure effectuée 9: La température est affichée à l'écran 3 avec le symbole «°C» ou «°F»; l'appareil est prêt pour la mesure suivante lorsque «°C» ou «°F» clignote à nouveau.

Température auriculaire hors plage

Une oreille barrée s'affiche à l'écran

quand les mesures se situent en dehors de la plage 32.0

Signal d'usure de la pile AK: Quand l'appareil est allumé, le symbole pile continue de clignoter pour rappeler à l'usager de la changer.

5. Instructions d'utilisation

1. Appuyer sur le bouton ON/OFF 4. L'écran 3 s'allume

et tous les segments s'affichent pendant 2 secondes.11IR 120 FR

2. La dernière mesure s'affiche à l'écran pendant

2 secondes avec le symbole «M» 7.

3. Quand le symbole «

» clignote, un bip est émis. Le thermomètre est alors prêt à prendre la température

4. Redresser le canal de l'oreille en tirant l'oreille vers le haut

puis en arrière pour donner une bonne vue sur le tympan. Enfant de moins de 1 an - tirer le pavillon de l'oreille tout droit et en arrière. Enfant de plus de 1 an et adulte - tirer le pavillon de l'oreille vers le haut et en arrière. Veuillez aussi vous référer aux instructions succinctes indiquées avant!

5. Pendant que l'oreille est tirée, insérer bien l'extrémité

thermosensible dans le conduit (max. 1 sec.) et appuyer immédiatement sur le bouton START 2. Le relâcher à l'émission d'un bip. Ce signal sonore confirme la fin de la prise de température.

6. Retirer le thermomètre de l'oreille. La température

mesurée s'affiche 9.

Pour obtenir de nouvelles mesures précises, veuillez attendre au minimum 30 secondes après 3-5 prises de température effectuées à la suite. Les dépôts de cérumen sur l'extrémité thermosensible peuvent dégrader la précision des lectures de tempéra- ture ou propager des infections d'un utilisateur à l'autre. C'est pourquoi il est important d'utiliser une extré- mité propre avant toute mesure. Pour le nettoyage, se référer à la section «Nettoyage et désinfection».

Après avoir nettoyé l'extrémité thermosensible

avec de l'alcool, attendre 5 minutes avant de prendre la prochaine mesure afin de permettre au thermomètre d'atteindre sa température de fonctionnement de référence. 10 bips courts et un rétroéclairage rouge de l'écran LCD signalent que la température peut être supérieure ou égale à 37.5 °C. Pour un enfant, la meilleure position est, allongé à plat, la tête sur le côté, l'oreille face au plafond. S'il s'agit d'un enfant plus âgé ou d'un adulte, il faut se placer derrière lui, légèrement sur son côté. Toujours prendre la température dans la même oreille car les mesures varient d'une oreille à l'autre. Attendre quelques minutes après le réveil pour prendre la température. Dans les situations suivantes, il est recommandé de prendre 3 fois la température dans la même oreille et de ne retenir que la température la plus élevée:

1. Nouveau-nés les 100 premiers jours.

2. Enfants de moins de 3 ans avec une déficience du

système immunitaire et pour qui la présence ou l'absence de fièvre est un élément critique.

3. Lorsque l'utilisateur apprend à se servir du thermo-

mètre pour la première fois et jusqu'à ce qu'il se soit suffisamment familiarisé avec celui-ci pour obtenir des mesures homogènes.

Ce thermomètre peut indiquer la température en Fahrenheit ou en Celsius. Pour passer de l'échelle °C à l'échelle °F, éteindre l'appareil, appuyer sans relâcher sur le bouton START

pendant 5 secondes; Quand on cesse d'appuyer sur le bouton START

après 5 secondes, l'échelle (symbole «

») s'affiche en clignotant

. Basculer l'échelle entre °C et °F en appuyant à nouveau sur le bouton START

. Lorsque le choix de l'échelle a été fait, attendre 5 secondes et l'appareil va passer automatiquement à la position prise de température.

7. Comment appeler 12 mesures en mode

mémoire Ce thermomètre peut afficher les 12 dernières mesures.12 Mode mémoire AM: Presser le bouton START 3 pour accéder au mode mémoire en position OFF. Le symbole Mémoire «M» clignote. Mesure 1 - dernier résultat AN: Presser puis relâcher le bouton START 2 pour appeler la dernière mesure. Affiche 1 puis la valeur mémorisée. Mesure 12 - affichage successif: Presser puis relâcher le bouton START 2 pour appeler successivement les 12 dernières mesures mémorisées. En pressant et en relâchant le bouton START 2 après l'affichage des 12 dernières mesures, on redémarre la boucle à partir de la mesure 1.

8. Messages d'erreurs

Température mesurée trop élevée

quand la température mesurée est supérieure à 100.0 °C / 212.0 °F. Température mesurée trop basse AP: Affichage «L» quand la température mesurée est inférieure à 0 °C /

Température ambiante trop élevée AQ: Affiche «H» et «» quand la température ambiante est supérieure à

Température ambiante trop basse AR: Affichage «L» et «» quand la température ambiante est inférieure à

Signal d'erreur AS: Dysfonctionnement de l'appareil. Aucun affichage BT: Vérifier la bonne mise en place de la pile ainsi que le respect de la polarité (<+> et <->). Signal pile usée BK: Si l'écran n'affiche que le symbole pile, en continu, remplacer immédiatement la pile.

9. Nettoyage et désinfection

Utiliser un chiffon doux ou un chiffon en coton imbibé d'alcool (70% isopropyl) pour nettoyer la surface du thermo- mètre et l'extrémité thermosensible. S'assurer qu'aucun liquide n'entre à l'intérieur. Ne jamais utiliser d'agent abrasif, diluant ou benzène et ne jamais plonger l'appareil dans l'eau ou un autre liquide. Prendre soin de ne pas rayer la lentille de l'extrémité thermosensible et l'écran d'affichage. 10.Remplacement de la pile Cet instrument est fourni avec une pile lithium de type CR2032. Remplacer par une nouvelle pile CR2032 lorsque le symbole pile clignotant s'affiche à l'écran BK. Enlever le couvercle de la pile en le faisant glisser dans le sens indiqué. Retirer la pile usée et insérer une pile neuve

Les piles et instruments électroniques doivent être éliminés en conformité avec les prescriptions locales, séparément des ordures ménagères. 11.Garantie Cet instrument est assorti d'une garantie de 2 ans à compter de la date d'achat. La garantie est seulement valable sur présentation de la carte de garantie dûment remplie par le revendeur (voir verso) avec la mention de la date d'achat ou le justificatif d'achat. La garantie couvre l'instrument. Elle ne s'applique pas aux piles et à l'emballage. Le fait d'ouvrir ou de modifier l'instrument invalide la garantie. La garantie ne couvre pas les dommages causés par une manipulation incorrecte, des piles déchargées, des accidents ou un non-respect des instructions d'emploi. Veuillez contacter le service Microlife. 12.Caractéristiques techniques Type: Thermomètre auriculaire IR 120 Etendue de mesure: 0 °C à 100.0 °C (32.0 °F à 212.0 °F)13IR 120 FR Cet appareil est conforme aux exigences de la directive relative aux appareils médicaux 93/42/EEC. Sous réserve de modifications techniques. D'après le Medical Product User Act, une vérification tous les deux ans est recommandée pour les professionnels. Se conformer à la réglementation en vigueur sur la mise au rebut. 13.www.microlife.fr Des informations détaillées sur l'utilisation de nos thermo- mètres et de nos tensiomètres ainsi que sur nos services sont disponibles sur www.microlife.fr. Résolution: 0.1 °C / °F Précision: Laboratoire:

0.2 °C, 32.0 42.2 °C

(0.4 °F, 89.6 108.0 °F) Affichage: Ecran LCD (à cristaux liquides), 4 chiffres + symboles spéciaux Signaux sonores: L'appareil est allumé et prêt pour la mesure: 1 bip bref Mesure terminée: 1 long bip Erreur système ou disfonctionnement: 3 bips brefs Signal de fièvre: 10 bips brefs Mémoire: Auto-affichage de la dernière tempéra- ture mesurée Affichage de 12 mesures en mode mémoire Rétroéclairage: L'écran est éclairé 4 secondes en VERT à la mise sous tension de l'instrument. L'écran est éclairé en VERT pendant 5 secondes à la fin d'une mesure si la lecture est inférieure à 37.5 °C (99.5 °F). L'écran est éclairé en ROUGE pendant 5 secondes à la fin d'une mesure si la lecture est supérieure ou égale à 37.5 °C (99.5 °F). Température de fonctionne- ment: 5 °C à 40 °C (41.0 °F à 104 °F) Humidité relative 15-95 % max. Température de stockage: -25 °C à +55 °C (-13 °F à 131 °F) Humidité relative 15-95 % max. Arrêt automa- tique: 1 minute environ après la fin de la mesure. Pile: CR2032 Pile (X1) 3V - au moins 1000 mesures Dimensions: 140 x 47 x 15 mm Poids: 59 g (avec pile), 56 g (sans pile) Référence aux normes: EN 12470-5; ASTM E1965;
