HASZNÁLATI ÚTMUTATÓ WHADC0309J3E5B PANASONIC

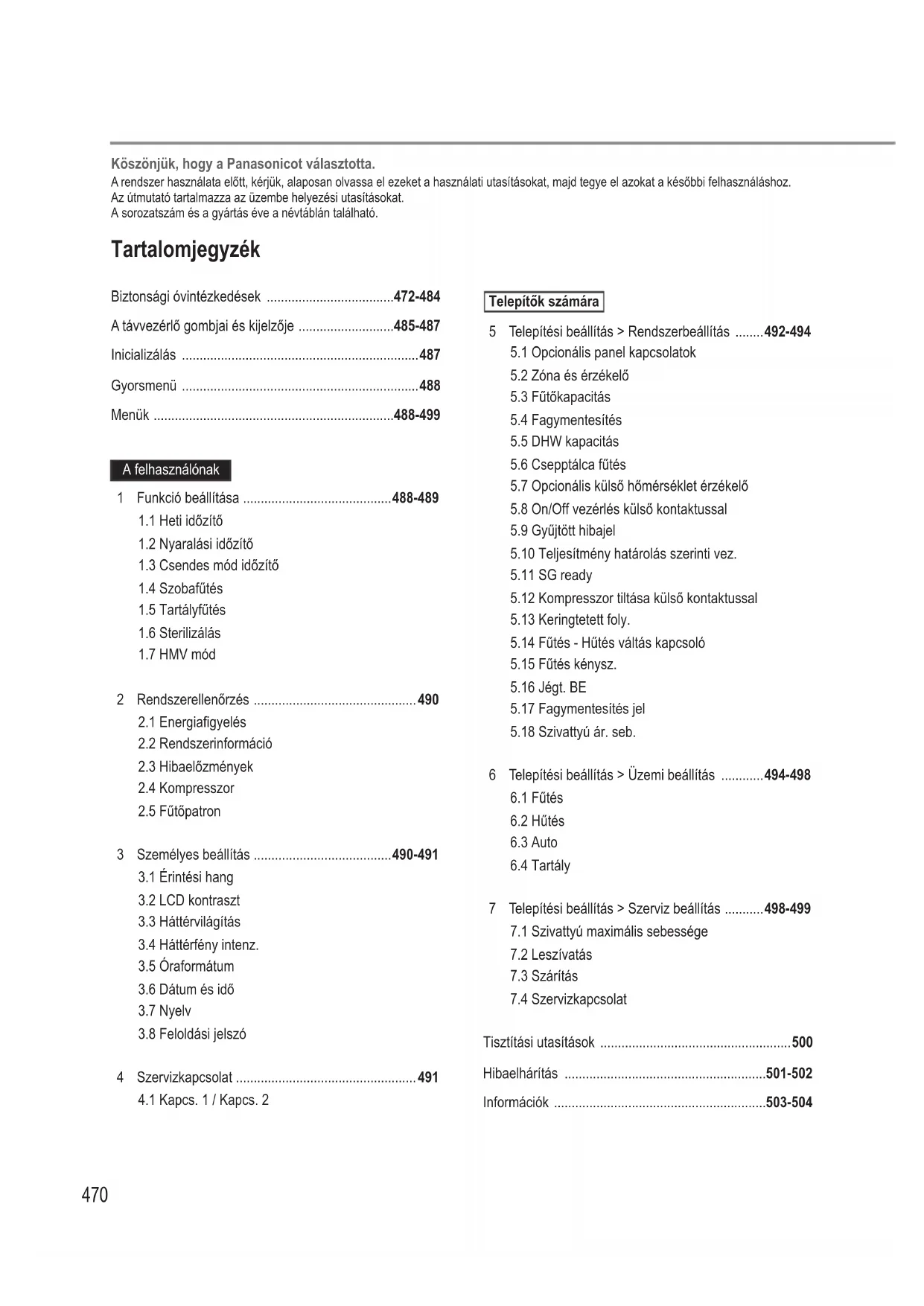

Memo TiedotTartalomjegyzék Biztonsági óvintézkedések 472-484 A távvezérlő gombjai és kijelzője 485-487 Inicializálás 487 Gyorsmenü 488 Menük 488-499 A felhasználónak 1 Funkció beállítása 488-489 11 Heti időzítő 12 Nyaralási időzítő 13 Csendes mód időzítő 14 Szobafűtés 15 Tartályfűtés 16 Sterilizálás 17 HMV mód 2 Rendszerellenőrzés 490 21 Energiafigyelés 22 Rendszerinformáció 23 Hibaelőzmények 24 Kompresszor 25 Fűtőpatron 3 Személyes beállítás 490-491 31 Érintési hang 32 LCD kontraszt 33 Háttérvilágítás 34 Háttérfény intenz 35 Óraformátum 36 Dátum és idő 37 Nyelv 38 Feloldási jelszó 4 Szervizkapcsolat 491 41 Kapcs. 1 / Kapcs. 2 Telepítők számára 5 Telepítési beállítás > Rendszerbeállítás 492-494 51 Opcionális panel kapcsolatok 52 Zóna és érzékelő 53 Fűtőkapacitás 54 Fagymentesítés 55 DHW kapacitás 56 Csepptálca fűtés 57 Opcionális külső hőmérséklet érzékelő 58 On/Off vezérlés külső kontaktussal 59 Gyűjtött hibajel 510 Teljesítmény határolás szerinti vez. 511 SG ready 512 Kompresszor tiltása külső kontaktussal 513 Keringtetett foly 514 Fűtés - Hűtés váltás kapcsoló 515 Fűtés kénysz. 516 Jégt BE 517 Fagymentesítés jel 518 Szivattyú ár. seb. 6 Telepítési beállítás > Üzemi beállítás 494-498 61 Fűtés 62 Hűtés 63 Auto 64 Tartály 7 Telepítési beállítás > Szerviz beállítás 498-499 71 Szivattyú maximális sebessége 72 Leszívatás 73 Szárítás 74 Szervizkapcsolat Tisztítási utasítások 500 Hibaelhárítás 501-502 Információk 503-504 Köszönjük, hogy a Panasonicot választotta. A rendszer használata előtt, kérjük, alaposan olvassa el ezeket a használati utasításokat, majd tegye el azokat a későbbi felhasználáshoz. Az útmutató tartalmazza az üzembe helyezési utasításokat. A sorozatszám és a gyártás éve a névtáblán található. 470Üzemeltetési feltételek FŰTÉS (TARTÁLY) FŰTÉS (KÖR) *

HŰTÉS (KÖR) Vízkimenet hőmérséklete (°C) (min./max.) - / 65*

20 / 55 (-15 °C környezeti hőmérséklet alatt) *

20 / 60 (-10 °C környezeti hőmérséklet felett) *

5 / 20 Kültéri környezeti hőmérséklet (°C) (min./max.) -20 / 35 -20 / 35 10 / 43 Amikor a kültéri hőmérséklet a táblázatban található tartományon kívül esik, akkor a fűtőkapacitás jelentősen lecsökken, és a kültéri egység működése leállhat a védelme érdekében. Az egység automatikusan újraindul, miután a kültéri hőmérséklet visszatér a megadott tartományba.

55 °C felett, csak tartalék fűtő működtetésével lehetséges.

-10 °C és -15 °C környezeti hőmérséklet között a kilépő víz hőmérséklete fokozatosan 60 °C-ról 55 °C-ra csökken. A rendszer áttekintése Radiátor Zuhany Fan-coil- egység Padlófűtés Kültéri egység Áramellátás A kézikönyv ábrái csak magyarázatként szolgálnak, és eltérhetnek a tényleges egységtől. Az ábrák értesítés nélkül változhatnak a jövőbeli fejlesztések érdekében. Megjegyzés: Nem ajánlott kinyitni az előlapot. (Csak hivatalos kereskedő/szerelő használhatja) Beltéri egység Távvezérlő Előlap

A használat előtt győződjön meg róla, hogy a rendszert egy hivatalos forgalmazó a vonatkozó utasítások szerint megfelelően üzembe helyezte.

• A Panasonic levegő-víz hőszivattyú egy ún. split rendszer, amely két egységből áll: a beltéri és a kültéri egységből. A beltéri egység a hidromodult és a 200 literes víztartályt tartalmazza.

• Ezek a használati utasítások leírják, hogyan üzemeltethető a rendszer a beltéri és kültéri egység használatával.

• Az egyéb termékek – például radiátor, külső hőmérsékletvezérlő és padlószint alatti egységek – üzemeltetésével kapcsolatban tekintse meg az egyes termékek használati útmutatóit.

• A rendszer zárolható, hogy FŰTÉS üzemmódban üzemeljen, és a HŰTÉS le legyen tiltva.

• Előfordulhat, hogy a kézikönyvben ismertetett néhány funkció nem vonatkozik az Ön rendszerére.

• A 98/83 EK európai vízminőségi szabványnak megfelelő vizet kell használni. A tartályegység élettartama lerövidül, ha talajvizet (a forrásvizet és a kútvizet is beleértve) használnak.

• A tartályegységet nem szabad a tartályt és annak összetevőit korrodáló, például sót, savat vagy egyéb szennyeződéseket tartalmazó csapvízzel használni.

• További információkért lépjen kapcsolatba a legközelebbi hivatalos forgalmazóval.

A rendszer HŰTÉS mód nélkül van zárolva a működésben. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink oldhatják fel

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)472 Biztonsági óvintézkedések A személyi sérülés, mások sérülése és egyéb károk elkerülése érdekében, kérjük, tartsa be a következőket: Az alábbi utasítások be nem tartásából fakadó helytelen üzemeltetés az alábbiakban ismertetett súlyosságú károkat okozhatja: Ezek az eszközök nem a széles nyilvánosság általi hozzáféréshez készültek. FIGYELMEZTETÉS Ez a jel halált okozó vagy súlyos sérülésre figyelmeztet. VIGYÁZAT Ez a jel sérülésre vagy az eszközben okozott kárra figyelmeztet. A követendő utasítások a következő szimbólumok szerint vannak besorolva: Ez a szimbólum azt jelzi, hogy egy művelet végrehajtása TILOS. Ezek a szimbólumok

végrehajtandó műveleteket jelölnek. FIGYELMEZTETÉS Beltéri egység és kültéri egység Ezt az eszközt a 8. életévüket betöltött gyermekek, valamint csökkent testi, érzékelési vagy mentális képességekkel rendelkező, illetve tapasztalattal vagy ismeretekkel nem rendelkező személyek is használhatják, ha a felügyelet vagy a készülék biztonságos használatára vonatkozó útmutatás biztosított számukra, és képesek felmérni az ezzel járó veszélyeket. Gyermek nem játszhat a készülékkel. A tisztítást és a felhasználói karbantartást nem végezhetik gyermekek felügyelet nélkül. Kérjük, lépjen kapcsolatba egy hivatalos forgalmazóval vagy szakemberrel a belső részek tisztításához, valamint az egység javításához, telepítéséhez, eltávolításához, szétszereléséhez és ismételt telepítéséhez. A nem megfelelő telepítés és kezelés szivárgást, elektromos áramütést vagy tüzet okozhat. Ellenőrizze, hogy a hivatalos forgalmazó vagy a szakértő a megadott típusú hűtőközeget használja. A megadottól eltérő típusú hűtőközeg használata kárt tehet a készülékben, valamint robbanást és sérülést stb. okozhat. A jégtelenítési folyamat felgyorsításához vagy a tisztításhoz csak a gyártó által javasolt eszközöket használja. Bármely nem megfelelő módszer vagy nem kompatibilis anyag használata kárt tehet a termékben, valamint robbanást és súlyos sérülést okozhat. Ne telepítse az egységet robbanásveszélyes vagy tűzveszélyes környezetben. Ennek be nem tartása tüzet okozhat.473

Ne helyezze be az ujját vagy egyéb tárgyat a berendezés beltéri vagy kültéri egységbe, mert a forgó részek sérülést okozhatnak. Ne érintse meg a kültéri egységet villámlás alatt, mert az áramütést okozhat. Ne üljön rá és ne lépjen rá az berendezésre, mert véletlenül leeshet Ne telepítse a beltéri egységet kültéren. Ez az egység csak beltérben használható. Áramellátás Ne használjon módosított kábelt, elosztót, hosszabbítót vagy nem a szabványos kábelt a túlmelegedés és a tűz megakadályozása érdekében. A túlmelegedés, tűz és elektromos áramütés megakadályozása érdekében:

• Ne használjon más berendezésekkel közös konnektort.

• Ne használja a készüléket nedves kézzel

• Ne hajlítsa meg túlságosan, és ne csavarja meg a tápkábelt. Ha a tápkábel megsérül, azt a gyártónak, szerviznek vagy egyéb hasonlóan szakképzett személynek kell lecserélnie a veszély elkerülése érdekében. Ez az egység túláram által működtetett áramköri megszakítóval/ földeléses áramköri megszakítóval (RCCB/ELCB) van felszerelve. Egy hivatalos szervizzel rendszeresen ellenőriztesse az RCCB/ELCB működését, különösen az üzembe helyezés, a vizsgálatok és a karbantartások után. Az RCCB/ELCB hibája elektromos áramütést és/vagy tüzet okozhat. Erősen javasolt egy áramvédőkapcsoló helyben történő felszerelése az elektromos áramütés és/vagy tűz megakadályozása érdekében. A csatlakozókhoz való hozzáférés előtt minden tápáramkört le kell választani. Ha nem megfelelő működést vagy hibákat észlel, akkor azonnal állítsa le a készülék működését, és válassza le az áramellátást. (Füst, tűz és elektromos áramütés veszélye) Példák a nem megfelelő működésre vagy hibákra

• Az RCCB/ELCB-védőkapcsoló gyakran leold.

• Égett szag érezhető.

• Az egységből nem a szokásos zaj vagy rezgés tapasztalható.

• Forró víz szivárog a beltéri egységből. Azonnal lépjen kapcsolatba a helyi forgalmazóval a karbantartás/javítás céljából. A vizsgálat és a karbantartás során viseljen kesztyűt. Ezt a berendezést földelve kell használni az elektromos áramütés vagy tűz megakadályozása érdekében. Az áramütés elkerüléséhez kapcsolja ki a tápegységet. -tisztítás vagy javítás előtt. -ha hosszabb ideig nem használja a készüléket. Ez a készülék többcélú felhasználáshoz készült. Az elektromos áramütés, égés és/ vagy halált okozó sérülés elkerülése érdekében győződjön meg róla, hogy leválasztotta az összes áramellátást, mielőtt hozzáférne a beltéri egységben található csatlakozókhoz. Biztonsági óvintézkedések474 Biztonsági óvintézkedések VIGYÁZAT Beltéri egység és kültéri egység Ne mossa le a beltéri egységet vízzel, benzinnel, hígítóval vagy súrolóporral az egység sérülésének és rozsdásodásának elkerülése érdekében. Ne telepítse az egységet gyúlékony anyag közelében vagy fürdőszobában. Ha ezt nem tartja be, az elektromos áramütést és/vagy tüzet okozhat. Ne érintse meg az éles alumínium ventilátorlapátot, mert az éles részek sérülést okozhatnak. Ne használja a hőszivattyút sterilizálás közben a forrázás és a zuhany túlmelegedésének forázás elkerülése érdekében. A sérülés elkerülése érdekében az egységet ne szerelje szét a tisztításhoz. A sérülés elkerülése érdekében az egység tisztításakor ne álljon instabil fellépőre. Ne helyezzen vázát vagy víztartályt az egységre. A víz bejuthat az egységbe, és károsíthatja a szigetelést. Ez elektromos áramütést okozhat. A vízszivárgás elkerüléséhez győződjön meg arról, hogy a leeresztőcső: -megfelelően csatlakozik-e, -nem bele ér e az ereszcsatornába vagy egyéb lefolyóba, és -nincs-e vízbe merítve Hosszú használat esetén, vagy a helységben bármely más kazán berendezés használata esetén folyamatos szellőzésnek kell lennie. Hosszú használat után, az egység leesésének elkerülése érdekében, győződjön meg róla, hogy a felszereléshez használt tartókonyzolon stabilan áll e a berendezés. Távvezérlő Akadályozza meg, hogy nedvesség érje a távvezérlőt. Ha ezt nem tartja be, az elektromos áramütést és/vagy tüzet okozhat. Ne nyomja meg a távvezérlő gombjait kemény és éles tárgyakkal. Ha ezt nem tartja be, azzal kárt tehet az egységben. Ne mossa le a távvezérlőt vízzel, benzinnel, hígítóval vagy súrolóporral. Ne végezze saját maga a távvezérlő átvizsgálását vagy karbantartását. A nem megfelelő működés okozta személyi sérülések elkerülése érdekében lépjen kapcsolatba egy hivatalos forgalmazóval.475

FIGYELMEZTETÉS Ez a berendezés R32-es (enyhén gyúlékony) hűtőközeggel van feltöltve. Ha a hűtőközeg szivárog, és külső gyújtóforrásnak van kitéve, akkor tűzveszély áll fenn. Beltéri egység és kültéri egység A berendezést olyan helyiségben kell beszerelni és/vagy működtetni, amelynek az alapterülete nagyobb az Amin (m²) értéknél, és távol kell tartani az olyan gyújtóforrásoktól, mint hőforrás/szikra/nyílt láng, valamint az olyan veszélyes területektől, mint gázzal működő berendezések, gáztűzhelyek, vezetékes gázellátási rendszerek vagy elektromos tűzhelyek stb. (lásd az Amin (m²) értékre vonatkozó, a beszerelési utasításokat tartalmazó I táblázatot) Legyen tudatában annak, hogy a hűtőközeg szagtalan, ezért kifejezetten javasolt a gyúlékony hűtőközeget érzékelő gázérzékelő felszerelése, megfelelő működésének és annak az ellenőrzése, hogy képes-e figyelmeztetni szivárgás esetén A szükséges szellőzőnyílásokat tartsa szabadon. Ne szúrja ki és ne égesse meg, mert a berendezés nyomás alatt van. Ne tegye ki a berendezést hőnek, nyílt lángnak, szikrának vagy egyéb gyújtóforrásnak. Ellenkező esetben felrobbanhat és sérülést vagy halált okozhat. Az R32-es hűtőközeg használatára vonatkozó óvintézkedések Az alapvető beszerelési munkálatok során követendő eljárások ugyanazok, mint a hagyományos hűtőközeggel (R410A, R22) rendelkező modellek esetén. Mivel az üzemi nyomás magasabb, mint az R22-es modellek esetén, a csővezetékek és a beszerelési és a szervizelési szerszámok egy része speciális kialakítású. Különösen abban az esetben, amikor az R22-es típusú hűtőközeget az új, R32-es típusú hűtőközegre cseréli, a kültéri egységen mindig cserélje le a hagyományos csővezetéket és a peremes anyákat az R32-vel és az R410A-val használható csővezetékre és peremes anyákra. Az R32 és az R410A esetén a kültéri egységen ugyanaz a peremes anya, és ugyanaz a csővezeték használható. Tilos összekeverni a különböző hűtőközegeket a rendszeren belül. Az R32-es és az R410A hűtőközeget használó modellek töltőcsatlakozójának menetátmérője eltérő az R22-es hűtőközeggel való véletlenszerű feltöltés elkerülése, valamint a biztonság érdekében. Ezért előzetes ellenőrzés szükséges. [Az R32 és az R410A esetén a töltőcsatlakozó menetátmérője 1/2-ed hüvelyk.] Gondoskodjon róla, hogy idegen anyagok (olaj, víz stb.) ne kerüljenek a csövekbe. Továbbá, a csővezeték tárolásakor biztonságosan tömítse a nyílást préseléssel, körültekercseléssel stb. (Az R32-t ugyanúgy kell kezelni, mint az R410A-t.)

Biztonsági óvintézkedések476 Biztonsági óvintézkedések

• Az üzemeltetést, karbantartást, javítást és a hűtőközeg- visszanyerést képzett és tanúsítvánnyal rendelkező személynek kell végeznie a gyúlékony hűtőközegekkel, a gyártó által javasolt módon. Minden olyan személynek, aki a berendezést, vagy a hozzá tartozó alkatrészeket üzemelteti, azokat szervizeli vagy karbantartja, megfelelő képzéssel és tanúsítvánnyal kell rendelkeznie.

• A hűtőkör (párologtatók, léghűtők, légkezelők, kondenzátorok vagy folyadékvevők) és a csővezetékek egyetlen része sem lehet hőforrás, nyílt láng, működő gázkészülék vagy működő elektromos fűtés közelében.

• A felhasználó/tulajdonos vagy meghatalmazott képviselője köteles rendszeresen, évente legalább egyszer – az adott ország szabályozásának megfelelően – ellenőrizni a riasztásokat, a mechanikus szellőzést és az érzékelőket a helyes működésük biztosítása érdekében.

• A berendezéshez naplót kell vezetni. Az ellenőrzések eredményét fel kell jegyezni a naplóban.

• A lakott helyiségek szellőztetése esetén ellenőrizni kell, hogy nem akadályozza-e semmi a szellőzést.

• Egy új hűtőberendezés üzembe helyezése előtt a rendszer beüzemeléséért felelős személynek gondoskodnia kell arról, hogy a képzett és tanúsítvánnyal rendelkező szakemberek a hűtőberendezés kiépítéséről, felügyeletéről, üzemeltetéséről és karbantartásáról szóló használati útmutatónak megfelelő utasításokat kapjanak, betartsák a biztonsági óvintézkedéseket, valamint a hűtőközeg tulajdonságaira és kezelésére vonatkozó utasításokat.

A képzett és tanúsítvánnyal rendelkező szakemberekre az alábbi általános követelmények érvényesek: a) Ismernie kell a gyúlékony hűtőközegekkel kapcsolatos jogszabályokat, előírásokat és szabványokat; továbbá, b) Részletes ismeretekkel kell rendelkeznie a gyúlékony hűtőközegek kezeléséről, a személyes védőfelszerelésekről, a hűtőközeg-szivárgás megelőzéséről, a cilinderek kezeléséről, a töltésről, a szivárgásérzékelésről, a helyreállításról és az ártalmatlanításról, és készség szinten kell kezelnie ezeket; továbbá, c) Értenie és a gyakorlatban alkalmaznia kell az adott országban hatályos jogszabályok, előírások és szabványok követelményeit; továbbá, d) Szaktudásának fenntartása érdekében rendszeres továbbképzésen kell részt vennie e) Az elfoglalt területen a légkondicionáló csöveket úgy kell felszerelni, hogy védve legyenek a véletlenszerű károsodástól az üzemeltetés és szervizelés során f) Óvintézkedéseket kell tenni a hűtőcsövek túlzott rezgésének vagy uktuálásának elkerülése érdekében. g) Biztosítsa, hogy a védőeszközök, a hűtőcsövek és a szerelvények megfelelően védve legyenek a káros környezeti hatásokkal szemben (például a víz felhalmozódásának és fagyásának a veszélye a kiürítőcsövekben, vagy szennyeződés és törmelék felhalmozódásának a veszélye).477

h) A hűtőrendszerekben található hosszan futó csövek tágulását és összehúzódását meg kell tervezni, és ezeket a csöveket biztonságosan fel kell szerelni (rögzíteni és védőelemekkel ellátni) annak érdekében, hogy minimálisra csökkenjen a rendszert károsító vízlökés valószínűsége.

i) Védje meg a hűtőrendszert

a bútorok mozgatása vagy a felújítási munkálatok miatt bekövetkező véletlenszerű töréstől. j) A szivárgás elkerülése érdekében ellenőrizni kell a helyszínen kialakított, beltéri hűtőközegcsatlakozások tömítettségét. Az ellenőrzési módszer érzékenységének 5 gramm/év hűtőközeg veszteségnek vagy annál jobbnak kell lennie a maximálisan engedélyezett nyomás legalább 0,25-szeresén (>1,04 MPa, max 4,15 MPa). Nem lehet észlelhető szivárgás

1. Beszerelés (terület)

• A gyúlékony hűtőközeggel rendelkező termékeket a beszerelési utasítás I táblázata alatt feltüntetett Amin (m²) minimális helyiségméretnek megfelelően kell felszerelni

• Elektromos töltés esetén a különböző csőhosszúság által a hűtőközeg-töltésre gyakorolt hatást számszerűsíteni, mérni és címkézni kell

• Gondoskodni kell arról, hogy a csővezetékek hossza a lehető legrövidebb legyen. Kerülje el a behorpadt csövek használatát, valamint a túl éles szögű meghajlítást.

• Mindenképpen gondoskodni kell arról, hogy a cső védve legyen a fizikai károsodással szemben.

• Be kell tartani az országos gázszabályozásokat, valamint a helyi előírásokat és jogszabályokat. Értesítse a helyi hatóságokat az érvényes szabályozásoknak megfelelően.

• Biztosítani kell, hogy a mechanikai csatlakozások hozzáférhetők legyenek karbantartás céljából.

• Amennyiben mesterséges szellőztetésre van szükség, a szellőzőnyílásokat akadálymentesen kell tartani.

• A termék ártalmatlanításakor kövesse a #12 pontban felsorolt óvintézkedéseket, és tartsa be az országos szabályozásokat. A megfelelő kezeléssel kapcsolatosan mindig vegye fel a kapcsolatot a helyi hatósággal.

2-1. Szervizszemélyzet

• A rendszert egy képzett és tanúsítvánnyal rendelkező szervizszakembernek kell ellenőriznie, rendszeresen felügyelnie és karbantartania, akit a felhasználó vagy a felelős személy foglalkoztat.

• Gondoskodjon róla, hogy a tényleges hűtőközeg-töltés igazodjon ahhoz a helyiségmérethez, amelyben a hűtőközeg-tartalmú alkatrészek vannak.

• Győződjön meg róla, hogy a hűtőközeg ne szivárogjon.

• Az összes olyan szakképzett személynek, aki hűtőközegkörrel dolgozik vagy hűtőközegkört bont meg, iparági jóváhagyással rendelkező ellenőrző hatóságtól kapott érvényes tanúsítvánnyal kell rendelkeznie, amely megerősíti, hogy rendelkezik a hűtőközegek biztonságos kezeléséhez szükséges szakértelemmel, iparági elismeréssel rendelkező értékelési specifikációknak megfelelően.

Biztonsági óvintézkedések478 Biztonsági óvintézkedések

• Szervizelés csak a berendezés gyártójának előírásai szerint végezhető. A további képzett személyzet segítségét igénylő karbantartási és javítási műveleteket a gyúlékony hűtőközegek használatában kompetens személy felügyelete alatt kell elvégezni.

• A szervizelés csak a gyártó előírásai szerint végezhető el. 2-2. Munkavégzés

• A gyúlékony hűtőközegeket tartalmazó rendszereken történő munkavégzés elkezdése előtt a begyulladási kockázat minimalizálásához biztonsági ellenőrzésekre van szükség. A hűtőrendszer javítására vonatkozóan – a rendszeren való munkavégzés elkezdése előtt – be kell tartani a #2–2 és a #2–8 pontban felsorolt óvintézkedéseket

• A munkavégzést ellenőrzött folyamatoknak megfelelően kell végezni annak érdekében, hogy minimálisra csökkenjen a munkavégzés során a gyúlékony gáz vagy gőz jelenlétének a kockázata.

• A területen dolgozó összes karbantartót és egyéb személyt utasítani és felügyelni kell az elvégzett munka természetével kapcsolatosan.

• Kerülje a zárt térben való munkavégzést. Mindig biztosítson legalább 2 méter biztonsági távolságot, vagy legalább 2 méter sugarú szabad területet a forrás körül.

• A körülményeknek megfelelő védőfelszerelést viseljen, a légzésvédelmet is beleértve.

• Tartsa távol a gyújtóforrásokat és a forró fémfelületeket.

2-3. A hűtőközeg jelenlétének ellenőrzése

• A területet megfelelő hűtőközegérzékelővel kell ellenőrizni a munkavégzés elkezdése előtt és a munkavégzés közben annak érdekében, hogy a technikusnak tudomása legyen a potenciálisan gyúlékony légkörről.

• Ellenőrizze, hogy a használt szivárgásérzékelő berendezés megfelelően együtt használható-e a gyúlékony hűtőközegekkel, vagyis nem keltenek-e szikrát, megfelelően le vannak-e zárva, és gyújtószikramentesek-e.

• Szivárgás/kifröccsenés esetén azonnal szellőztesse ki a területet, és álljon ellentétes szélirányban, a kiömléstől/szivárgástól távol.

• Szivárgás/kifröccsenés esetén értesítse a szivárgás/kiömlés szélirányában álló személyeket, azonnal szigetelje el a veszélyes területet, és tartsa távol az illetéktelen személyeket. 2-4. Tűzoltókészülék jelenléte

• Ha a hűtőberendezésen vagy bármely kapcsolódó részén magas hőmérsékletű munkálatokat kell végezni, megfelelő tüzoltóberendezésnek kell rendelkezésre állnia.

• A töltési terület közelében álljon rendelkezésre száraz poros vagy

2-5. Gyújtóforrásoktól való mentesség

• A gyúlékony hűtőközeget tartalmazó vagy korábban azt tartalmazó csővezetékek megbontásával járó munkálatokat végző egyetlen személynek sem szabad olyan módon használnia gyújtóforrást, ami tűz- vagy robbanásveszéllyel járhat. Az ilyen munkálatok elvégzése közben nem szabad dohányoznia.

• A beszerelés, javítás, eltávolítás és ártalmatlanítás helyétől a gyújtóforrásoknak megfelelő távolságban kell lenniük, a cigarettázókat is beleértve, mivel ezen műveletek környékén gyúlékony hűtőközeg szabadulhat fel

• A munkavégzés elkezdése előtt a berendezés körüli területet át kell vizsgálni, és meg kell győződni róla, hogy nem áll-e fenn gyulladáveszély vagy a begyulladás kockázata.

• „Dohányozni tilos” táblákat kell kihelyezni 2-6. Szellőztetett terület

• A rendszer megbontása vagy bármely hővel járó munkálat elvégzése előtt gondoskodjon annak szabadban történő elvégzéséről, vagy a terület megfelelő szellőztetéséről.

• A munkálatok elvégzése közben megfelelő szellőztetési szintet kell biztosítani.

• A szellőztetésnek biztonságosan el kell vezetnie bármely felszabadult hűtőközeget, és lehetőleg ki kell juttatnia azt a szabadba.

2-7. A hűtőberendezés ellenőrzései

• Ha szükség van az elektromos alkatrészek cseréjére, akkor azoknak a műszaki szempontból megfelelőeknek kell lenniük, és megfelelő műszaki paraméterekkel kell rendelkezniük.

• Minden esetben követni kell a gyártó karbantartásra és szervizelésre vonatkozó utasításait.

• Kétség esetén kérjen segítséget a gyártó műszaki részlegétől.

• A gyúlékony hűtőközeget használó berendezések esetén a következő ellenőrzéseket kell elvégezni. -A tényleges hűtőközeg-töltés mennyisége igazoduj ahhoz a helyiségmérethez, amelyben a hűtőközeg-tartalmú alkatrészek vannak. -A szellőztető berendezés és a kiömlőnyílások megfelelően működnek, és nincsenek akadályozva. -Ha közvetett hűtőkörközeget használnak, le kell ellenőrizni a másodlagos kört, és meg kell győződni a hűtőközeg jelenlétéről. -A berendezésen található jelöléseknek láthatóknak kell maradniuk. Az olvashatatlan jelöléseket és jeleket le kell cserélni -A hűtőközegcsöveket vagy összetevőket olyan helyre szerelik be, ahol várhatóan nem lesznek kitéve a hűtőközeget tartalmazó összetevőket korrodáló anyagoknak, kivéve, ha az összetevők korrózióálló anyagból készülnek, vagy megfelelően védve vannak a korrózióval szemben.

Biztonsági óvintézkedések480 Biztonsági óvintézkedések 2-8. Az elektromos berendezések ellenőrzése

• Az elektromos alkatrészek javításakor és karbantartásakor elsődleges biztonsági ellenőrzéseket és az összetevőket bevizsgáló eljárásokat kell foganatosítani.

• Az elsődleges biztonsági ellenőrzéseknek magukban kell foglalniuk többek között a következőket:- -A kondenzátorok ki vannak-e sütve: ezt biztonságos módon kell elvégezni a szikraképződés elkerülése érdekében. -A rendszer feltöltésekor, lefejtésekor vagy átöblítésekor nincsenek-e szabadon álló, feszültség alatti elektromos összetevők vagy vezetékek. -A földelőcsatlakozás folytonos-e.

• Minden esetben követni kell a gyártó karbantartásra és szervizelésre vonatkozó utasításait.

• Kétely esetén kérjen segítséget a gyártó műszaki részlegétől.

• Ha a biztonságot veszélyeztető hiba áll fenn, akkor az áramkörhöz nem csatlakoztatható elektromos ellátás mindaddig, amíg a hibát sikeresen el nem hárították.

• Ha a hiba nem javítható ki azonnal, de az üzemeltetés folytatása elengedhetetlen, megfelelő ideiglenes megoldást kell találni.

• A berendezés tulajdonosát értesíteni kell, vagy jelentést kell küldeni a számára annak érdekében, hogy az összes fél megfelelően tájékozott legyen

3. Tömített részegységek javítása

• A tömített részegységek javítása során a tömített burkolatok stb. bármely eltávolítása előtt az összes elektromos tápellátást le kell választani arról a berendezésről, amelyen munkát végeznek.

• Elengedhetetlenül fontos, hogy a berendezéshez a szervizelés során elektromos tápellátás csatlakozzon, és a legkritikusabb pontokon folyamatosan működő szivárgásellenőrzési berendezést kell elhelyezni a potenciálisan veszélyes helyzetekre való figyelmeztetés érdekében.

• Különös figyelmet kell fordítani a következőkre annak biztosítása érdekében, hogy az elektromos alkatrészeken végzett munka során a burkolat ne sérüljön az általa nyújtott védelmet veszélyeztető módon. Ennek magában kell foglalnia a kábelek sérülésének, a túl magas számú csatlakozásnak, a nem az eredeti specifikációk szerinti termináloknak, a tömítések károsodásának, a tömítőkarmantyúk nem megfelelő felszerelésének stb. az ellenőrzését.

• Győződjön meg róla, hogy a berendezés biztonságosan fel van-e szerelve

• Győződjön meg róla, hogy a tömítések vagy a tömítőanyagok nem sérültek-e meg annyira, hogy már ne legyenek képesek megelőzni a gyúlékony gázok beáramlását.

• A cserealkatrészeknek teljesíteniük kell a gyártói specifikációkat. MEGJEGYZÉS: A szilikontömítés használata gátolhatja bizonyos típusú szivárgásérzékelő berendezések hatékonyságát. A gyújtószikramentes összetevőket nem kell elszigetelni a rajtuk való munkavégzés előtt.

4. Gyújtószikramentes összetevők

• Semmilyen induktív vagy kapacitív terhelést ne kapcsoljon az áramkörre, ha előzetesen meg nem győződött róla, hogy az nem lépi-e túl a használatban lévő berendezés esetén engedélyezett feszültséget és áramerősséget.

• Gyúlékony környezet jelenlétében kizárólag a gyújtószikramentes összetevők esetén végezhető feszültség alatti munkavégzés.

• A tesztelőberendezésnek megfelelő besorolásúnak kell lennie.

• Az alkatrészeket csak a gyártó által megadott alkatrészekre cserélje ki. A nem a gyártó által megadott alkatrészek használata azt eredményezheti, hogy szivárgás esetén a hűtőközeg begyullad a légkörben.

• Ellenőrizze, hogy a kábeleket nem éri-e koptató hatás, korrózió, túlzott nyomás, rázkódás, és hogy nincs-e kitéve éles peremeknek vagy bármely egyéb nemkívánatos környezeti hatásnak.

• Az ellenőrzés során figyelembe kell venni az öregedés hatásait, valamint a folyamatos rezgésforrások, mint például a kompresszorok vagy ventilátorok által keltett folyamatos rezgés miatti hatásokat is.

6. Gyúlékony hűtőközegek

• A lehetséges gyújtóforrásokat semmilyen körülmények között sem szabad a hűtőközegszivárgások megkeresésére vagy észlelésére használni.

• Halidlámpa (vagy nyílt lángot használó bármely egyéb érzékelő) nem használható.

7. A következő szivárgásvizsgálati

módszerek minden hűtőközegrendszer esetén elfogadhatók

• Nem lehet észlelhető szivárgás abban az esetben, amikor olyan szivárgásérzékelő berendezést használnak, amelynek az érzékenysége 5 gramm/év hűtőközeg veszteség vagy annál jobb a maximálisan engedélyezett nyomás legalább 0,25-szeresén (>1,04 MPa, max 4,15 MPa), például univerzális szivárgáskereső használatakor.

• Elektronikus szivárgáskeresőt lehet használni gyúlékony hűtőközegek észlelésére, de előfordulhat, hogy a szivárgáskereső érzékenysége nem megfelelő, vagy azt újra kell kalibrálni. (Az érzékelőberendezést hűtőközegtől mentes környezetben kell kalibrálni.)

• Győződjön meg róla, hogy az érzékelő nem jelent potenciális gyújtóforrást, és megfelelő-e a használt hűtőközeghez.

• A szivárgásérzékelő berendezést a hűtőközeg LFL-jének egy adott százalékos értékére kell beállítani, és az alkalmazott hűtőközeghez kell kalibrálni, megerősített megfelelő gázszázalék (maximum 25%) mellett.

• A legtöbb hűtőközeg esetén szivárgásérzékelő folyadékok is használhatók, például buborékmódszerre és fluoreszcens módszerre alkalmas anyagok. El kell kerülni a klórtartalmú detergensek alkalmazását, mert a klór reakcióba léphet a hűtőközeggel, és korrodálhatja a rézcsöveket.

• Szivárgás gyanúja esetén az összes nyílt lángot el kell távolítani/el kell oltani.

Biztonsági óvintézkedések482 Biztonsági óvintézkedések

• Ha a hűtőközeg szivárgásának elhárítására keményforrasztást kell alkalmazni, a rendszerből az összes hűtőközeget le kell fejteni, vagy el kell szigetelni (elzárószelepek használatával) a rendszernek a szivárgástól távol eső részében. A hűtőközeg eltávolításához követni kell a 8-as pontban felsorolt óvintézkedéseket

8. Eltávolítás és kiürítés

• Amikor a hűtőköri javítások elvégzése vagy bármely más okból megbontják, megszokott eljárásokat kell alkalmazni. Mivel figyelembe kell venni a hűtőközeg tűzveszélyességét, fontos, hogy a legjobb gyakorlatot alkalmazzák. A következő eljárást kell követni: hűtőközeg eltávolítása -> a kör átöblítése inert gázzal -> kiürítés -> átöblítés inert gázzal -> a kör megnyitása vágással vagy keményforrasztással.

• A hűtőközegtöltetet megfelelő lefejtőtartályokba kell lefejteni.

• A berendezés biztonságossá tételéhez a rendszert OFN-nel kell átöblíteni.

• Ezt a folyamatot többször is meg kell ismételni.

• Erre a célra nem használható sűrített levegő vagy oxigén.

• Az átöblítés elvégzéséhez a rendszerben lévő vákuumot OFN-nel kell lecserélni, amelynek a betöltését az üzemi nyomás eléréséig folytatni kell, majd ezt követően ki kell engedni a légkörbe, és ismét létre kell hozni a vákuumot.

• Ezt a folyamatot addig kell ismételni, amíg a rendszerben nem marad hűtőközeg.

• A végső OFN-töltet használatakor a rendszert légköri nyomásra kell leengedni annak érdekében, hogy munkavégzésre kerülhessen sor.

• Ez a művelet elengedhetetlenül fontos abban az esetben, ha a csővezetékeken keményforrasztási munkálatokat kell végezni.

• Gondoskodjon róla, hogy a vákuumszivattyú kimenete ne legyen közel a potenciális gyújtóforrásokhoz, és legyen szellőztetés. OFN = oxigénmentes nitrogén, egy fajta inert gáz.

9. Feltöltési eljárások

• A megszokott feltöltési eljárások kiegészítéseként a következő követelményeket kell teljesíteni. -Gondoskodjon arról, hogy a feltöltőberendezés használatakor ne kerüljön sor a különböző hűtőközegekkel való kontaminációra. -A tömlőknek és a vezetékeknek a lehető legrövidebbeknek kell lenniük a bennük lévő hűtőközeg mennyiségének minimalizálása érdekében. -A tartályokat megfelelő pozícióban kell tartani az utasításoknak megfelelően. -A rendszer hűtőközeggel történő feltöltése előtt győződjön meg róla, hogy a hűtőrendszer le van-e földelve. -Címkézze fel a rendszert a feltöltés befejezését követően (ha még nem tette meg). -Kifejezetten ügyelni kell arra, hogy a hűtőrendszert ne töltsék túl.

• A rendszer újratöltése előtt OFN-nel végzett nyomáspróbát kell végezni (lásd: #7 pont).

• A rendszeren a feltöltés befejezése után, de még az üzembe helyezés előtt szivárgásellenőrzést kell végezni

• A beszerelési hely elhagyása előtt ismételt szivárgásellenőrzést kell végezni

• Az elektrosztatikus feltöltődés veszélyes helyzetet teremthet a hűtőközeg feltöltésekor és lefejtésekor. A tűz vagy a robbanás elkerülése érdekében az átvitel során vezesse le az elektromosságot. Ehhez földelje le és kösse össze a tartályokat és a berendezéseket, mielőtt elkezdené a feltöltést/lefejtést.

• Ezen eljárás elvégzése előtt lényegesen fontos, hogy a technikus teljes mértékben ismerje a berendezést és annak minden részletét

• A javasolt megfelelő gyakorlat a hűtőközeg biztonságos lefejtése.

• A feladat elvégzése előtt olaj- és hűtőközegmintát kell venni arra az esetre, ha a lefejtett hűtőközeg újrafelhasználása előtt elemzésre lenne szükség.

• Lényegesen fontos, hogy a feladat elkezdése előtt rendelkezésre álljon az elektromos tápellátás. a) Ismerje meg e berendezést és annak működését. b) Szigetelje le a rendszert elektromosan. c) A folyamat elkezdése előtt győződjön meg arról, hogy:

• a mechanikus kezelőberendezés rendelkezésre áll a hűtőközegtartályok kezeléséhez, ha szükséges;

• az összes személyi védőfelszerelés rendelkezésre áll és megfelelően használják;

• a lefejtési folyamatot mindig kompetens személy felügyeli;

• a lefejtőberendezés és a tartályok teljesítik a megfelelő szabványokat. d) Leszivatással állítsa le a hűtőrendszert, ha lehetséges.

e) ha a vákuum létrehozása nem lehetséges, szereljen fel csőelosztót annak érdekében, hogy a hűtőközeg eltávolítható legyen a rendszer különböző részeiből. f) Gondoskodjon arról, hogy a tartály a mérlegen legyen, mielőtt elkezdi a lefejtést. g) Indítsa el a lefejtőgépet, és az utasítások szerint üzemeltesse. h) Ne töltse túl a tartályokat. (legfeljebb 80%-os folyadéktöltet).

i) Ne lépje túl a tartály maximális

üzemi nyomását, még ideiglenesen sem. j) Ha a tartályok megfelelően feltöltésre kerültek, és a folyamat befejeződött, gondoskodjon arról, hogy a tartályokat és a berendezést azonnal eltávolítsák, és a berendezésen az összes leválasztószelepet lezárják. k) A lefejtett hűtőközeg csak tisztítás és ellenőrzés után tölthető be egy másik hűtőrendszerbe.

• Az elektrosztatikus feltöltődés veszélyes helyzetet teremthet a hűtőközeg feltöltésekor vagy lefejtésekor. A tűz vagy a robbanás elkerülése érdekében az átvitel során vezesse le az elektromosságot. Ehhez földelje le és kösse össze a tartályokat és berendezéseket, mielőtt elkezdené a feltöltést/lefejtést.

• A berendezést fel kell címkézni a leszerelést és a hűtőközeg lefejtését jelölő címkékkel.

• A címkét dátummal kell ellátni, és alá kell írni.

• Gondoskodjon arról, hogy a berendezésre kihelyezzék a gyúlékony hűtőközeg jelenlétét jelző címkéket.

Biztonsági óvintézkedések484 Biztonsági óvintézkedések

• A lefejtőgép használata előtt ellenőrizze, hogy kielégítő állapotban van-e, megfelelően karbantartották-e, és hogy az összes kapcsolódó elektromos összetevőt megfelelően tömítették-e annak érdekében, hogy elkerüljék a begyulladást a hűtőközeg felszabadulása esetén. Kétely esetén lépjen kapcsolatba a gyártóval.

• A lefejtett hűtőközeget vissza kell küldeni a forgalmazónak a megfelelő lefejtőtartályban, és ki kell állítani a megfelelő hulladékátadási jegyzéket.

• Ne keverje a hűtőközegeket a lefejtőegységekben, és különösen a tartályok esetén.

• Ha a kompresszorokat vagy a kompresszorolajat el kell távolítani, ellenőrizze, hogy azt elfogadható szinten kiürítették-e annak biztosításához, hogy a kenőanyagban ne maradjon gyúlékony hűtőközeg.

• Mielőtt a kompresszort visszaküldenék a forgalmazónak, végre kell hajtani a kiürítési folyamatot.

• A folyamat felgyorsításához csak a kompresszorházon alkalmazható elektromos melegítés.

• Az olajat csak biztonságos módon szabad leengedni a rendszerből.

• Amikor a hűtőközeget szervizelés vagy leszerelés miatt lefejtik a rendszerből, a javasolt megfelelő gyakorlat a hűtőközeg biztonságos eltávolítása.

• Amikor a hűtőközeget tartályokba helyezik át, gondoskodjon arról, hogy csak megfelelő hűtőközeg- lefejtő tartályokat használnak.

• Gondoskodjon arról, hogy rendelkezésre álljon a megfelelő számú tartály a teljes rendszertöltet tárolásához

• Az összes használandó tartály a lefejtett hűtőközeghez készült, és ennek megfelelő címkézéssel rendelkezik (vagyis ezeknek a hűtőközeg lefejtéséhez használható speciális tartályoknak kell lenniük).

• A tartályoknak teljesen felszerelteknek kell lenniük, jó állapotban lévő nyomáscsökkentő szeleppel és kapcsolódó leválasztószelepekkel.

• A lefejtés végrehajtása előtt a lefejtőtartályokat ki kell üríteni, és – lehetőség szerint – le kell hűteni.

• A lefejtőberendezésnek jó állapotban kell lennie, a berendezéshez kapcsolódó utasításoknak rendelkezésre kell állniuk, és alkalmasnak kell lennie a gyúlékony hűtőközegek lefejtésére.

• Ezenfelül kalibrált, jó állapotban lévő mérlegeknek is rendelkezésre kell állniuk

• A tömlőknek hiánytalanoknak, szivárgásmentes leválasztócsatlakozásokkal rendelkezőknek és jó állapotban lévőknek kell lenniük.

A távvezérlő gombjai és kijelzője Gombok/jelzők

A gyorsmenü gombjai (További részletekért tekintse meg a külön Útmutató a gyorsmenühöz című dokumentumot.)

Vissza gomb Visszatér az előző képernyőre 3 LCD-kijelző

A főmenü gombja A funkcióbeállítás

Be- és kikapcsológomb Elindítja/leállítja a működést

Működés jelzője Működést közben világít, riasztás közben villog Nyomja meg a közepét Ne viseljen kesztyűt Ne használjon tollat

Nyílgombok Kiválasztanak egy elemet. Bevitelgomb Rögzíti a kiválasztott tartalmat. Fel

Balra Jobbra Biztonsági óvintézkedések / A távvezérlő gombjai és kijelzője486 A távvezérlő gombjai és kijelzője Kijelző 1 Módválasztás

• Az előre beállított kültéri hőmérséklettől függően a rendszer a FŰTÉS vagy a

HŰTÉS működési módot választja. Automatikus fűtés Automatikus hűtés

HŰTÉS •A HŰTÉS művelet BE vagy KI van kapcsolva.

• A kültéri egység biztosítja a hűtést a rendszer számára.

• Az előre beállított kültéri hőmérséklettől függően a rendszer a FŰTÉS + TARTÁLY vagy a *

TARTÁLY működési módot választja. Automatikus fűtés Automatikus hűtés

• A kültéri egység biztosítja a hűtést a rendszer számára.

• A kültéri egység biztosítja a fűtést a tartály felfűtésekor.

• A FŰTÉS művelet BE vagy KI van kapcsolva.

• A kültéri egység biztosítja a fűtést a rendszer számára. TARTÁLY •A TARTÁLY művelet BE vagy KI van kapcsolva.

• A kültéri egység biztosítja a fűtést a víztartály számára.

• A kültéri egység biztosítja a fűtést a HMV tartály és a rendszer számára.

• Ez a mód csak akkor választható, ha víztartály is telepítve van.

• Az irányikonok a jelenleg aktív mód felé mutatnak.

• Szobai működés / HMV készítés.

Működésjelző ikonok Megjeleníti a működés állapotokat. Az ikon nem jelenik meg (kikapcsolt képernyőnél), amikor a működés ki van kapcsolva, kivéve a heti időzítőnél. Holiday üzemmód Időzített működés Csendes üzemmód Zóna: Termosztát szerinti vezérlés

• Belső érzékelő állapota Nagy teljesítményű működés állapota Igény szerinti vezérlés, SG ready vagy SHP-állapot Elektromos rásegítés fűtési üzemmódban HMV készítés elektromos rásegítéssel

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)487

3 Az egyes zónák hőmérséklete 4 Idő és nap 5 A HMV tartály hőmérséklete 6 Kültéri hőmérséklet 7 Érzékelő típusa / Hőmérséklettípus-beállítási ikonok Vízhőmérséklet

• Kompenzációs görbe Vízhőmérséklet

• Közvetlen Csak úszómedence Szobatermosztát

• Külső Szobatermosztát

• Belső Szobatermisztor Inicializálás Az egyes menüelemek beállításának megkezdése előtt, kérjük, indítsa el a távvezérlőt a működési nyelv és a dátum és idő beállításával. Amikor az áramellátást először kapcsolják be, az automatikusan a beállító képernyő lesz. A menü személyes beállítások részében is beállítható. A nyelv kiválasztása Villogó LCD Várja meg, amíg a kijelző elvégzi az inicializálást. Az inicializáló képernyő után megjelenik a szokásos képernyő. Ha megnyom valamilyen gombot, megjelenik a nyelvbeállítás képernyő.

és gombbal lapozzon a nyelv kiválasztásához.

Nyomja meg a gombot a kiválasztás megerősítéséhez. Az óra beállítása

vagy gombbal válassza ki, hogyan jelenjen meg az idő: 24 órás vagy am/pm (de./ du.) formátumban (például 15:00 vagy 3:00 pm (du.)).

Nyomja meg a gombot a kiválasztás megerősítéséhez.

és gombbal válassza ki az évet, hónapot, napot, órát és percet. (Válasszon ki és lépkedjen a gombbal, és nyomja meg az gombot a megerősítéshez.)

Az idő beállítása után az idő és a nap megjelenik a kijelzőn még akkor is, ha a távvezérlő ki van kapcsolva. A távvezérlő gombjai és kijelzője / Inicializálás488 Gyorsmenü Menük A felhasználónak Válassza ki a menüket, és végezze el a beállításokat a telepített rendszernek megfelelően. Minden beüzemelési beállítást egy hivatalos forgalmazónak vagy szakembernek kell elvégeznie. Javasolt, hogy a beüzemelési beállítások összes módosítását is egy hivatalos forgalmazó vagy szakember végezze el.

• A beüzemelési beállítás után manuálisan lehet módosítani a beállításokat.

• A beüzemelési beállítás aktív marad, amíg a felhasználó azt nem módosítja.

• A távvezérlőn többféle rendszer is beállítható.

• A beállítás előtt győződjön meg róla, hogy a működés jelzője ki van kapcsolva.

• Ha rosszul van beállítva, akkor előfordulhat, hogy a rendszer nem működik megfelelően. Kérjük, lépjen kapcsolatba egy hivatalos forgalmazóval. A <főmenü> megjelenítése: A menüelemek kiválasztása: A kiválasztott tartalom rögzítése: A kezdeti beállítások befejezése után a következő lehetőségekből választhat egy gyorsmenüben, és szerkesztheti a beállításokat.

Nyomja meg a gombot a gyorsmenü megjelenítéséhez. HMV kényszerítése Nagy teljesítményű mód Csendes Fűtés kénysz. Heti időzítő Jégtelenítés kényszerítése Hiba alaphelyzetbe állítása A távvezérlő zárolása

Használja a gombokat a menüelemek kiválasztásához.

Használja a gombot a funkció be- vagy kikapcsolásához. Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése 1 Funkció beállítása

Heti időzítő A heti időzítő beállítása után a felhasználó azt a gyorsmenüből szerkesztheti A legfeljebb hat ütemezést állíthat be egy napra.

• Le van tiltva, ha a Heat-Cool SW (Fűtés-hűtés kapcsolója) beállítása „Yes” (Igen), vagy ha a kényszerített fűtés be van kapcsolva. Időzítő beállítása Válassza ki a hét napját, és igény szerint adja meg az ütemezéseket (Idő, Működés be- vagy kikapcsolása / Mód) Időzító másolása Válassza ki a hét napját489

Menük A felhasználónak Gyorsmenü / Menük Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Nyaralási időzítő Energiatakarékosság céljából beállíthat egy nyaralási időtartamot, amikor kikapcsolja a rendszert, vagy alacsonyabb hőfokot állít be.

A nyaralás kezdete és vége. Dátum és idő KI vagy csökkentett hőmérséklet

• A heti időzítő ideiglenesen letiltható a nyaralási időzítő alatt, de visszaáll a nyaralási időzítő lejárta után.

Csendes mód időzítő Csendes működés a beállított időszakban. Hat ütemezés állítható be. A 0. szint azt jelenti, hogy a mód ki van kapcsolva. A csendes mód megkezdésének ideje: Dátum és idő A csendesség szintje: 0 ~ 3

Szobafűtés A szobafűtés BE vagy KI értékre történő beállítása.

Tartályfűtés A tartályfűtés BE vagy KI értékre történő beállítása.

Sterilizálás A sterilizálás BE vagy KI értékre történő beállítása.

• Ne használja a rendszert sterilizálás közben a forrázás elkerülése érdekében.

• Egy hivatalos forgalmazótól kérdezze meg a helyi törvényeknek és szabályozásoknak megfelelő sterilizálás szintjét.

HMV mód (Használati Meleg Víz) A DHW funkció beállítása Normál vagy Okos üzemmódba.

• A Normál mód esetében gyorsabban melegszik fel a tartály. Az Okos üzemmódban hosszabb idő alatt melegszik fel a tartály, kisebb energiafogyasztással. Standard A tartályérzékelő felső vagy középső pontra való állításához.

• A tartályérzékelő felső pontra történő állításával lelassul a tartály felfűtése, és csökken az energiafogyasztás. Kérjük, állítsa ezt a beállítást a „Center” (Középső) lehetőségre, amikor a forró víz nem elegendő. Felső490 Menük A felhasználónak Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése 2 Rendszerellenőrzés

Energiafigyelés Az energiafelhasználás, a létrehozás vagy a COP jelenlegi és előzménydiagramjai. Jelen Kiválasztás és beolvasás Előzménydiagram Kiválasztás és beolvasás

• COP= Teljesítmény-együttható.

• Az előzménydiagramok esetében az időszak beállítható 1 napra/1 hétre/1 évre.

• Beolvasható a fűtés, a *

hűtés, a tartály és a teljes rendszer energiafelhasználása (kWh).

• A teljes teljesítményfelhasználás a 230 V-os váltakozóáramon alapuló becsült érték, amely eltérhet a pontos eszközök által mért értéktől.

Rendszerinformáció Kiolvashatóak a rendszer hőmérsékleti értékei. Nyolc elem tényleges rendszeradata: Belépő / Kilépő / Zóna 1 / Zóna 2 / Tartály / Medence / COMP frekvencia / Szivattyú ár. seb. Kiválasztás és beolvasás

• A hibakódokat a Hibaelhárítás című részben találja.

• A legújabb hibakód jelenik meg felül. Kiválasztás és beolvasás

Kompresszor Megjeleníti a kompresszor teljesítményét. Kiválasztás és beolvasás

Fűtőpatron A szobafűtés/tartályfűtés teljes bekapcsolt ideje. Kiválasztás és beolvasás 3 Személyes beállítás

Érintési hang Be- vagy kikapcsolja a működési hangot.

LCD kontraszt Beállítja a képernyő kontrasztját.

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)491

Menük Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Háttérvilágítás Beállítja a képernyő háttérvilágításának időtartamát. 1 perc

Háttérfény intenz. Beállítja a képernyő háttérvilágításának fényerejét.

Óraformátum Beállítja az óra típusát. 24 órás

Dátum és idő Beállítja a pontos dátumot és időt. Év / hónap / nap / Óra / Perc

Nyelv Beállítja a felső képernyő megjelenítési nyelvét.

Feloldási jelszó Négyjegyű jelszó az összes beállításhoz.

Kapcs. 1 / Kapcs. 2 Előre beállítható a szervizkapcsolat, egy név és telefonszám akit segítségül lehet hívni. Kiválasztás és beolvasás492 Menük Telepítők számára Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése 5 Telepítési beállítás > Rendszerbeállítás

Opcionális panel kapcsolatok A javításhoz szükséges külső áramkörhöz való csatlakozáshoz. Igen

• Ha a kiegészítő áramkör csatlakozik, akkor a rendszer a következő további funkciókkal fog rendelkezni:

Két zóna vezérlése (úszómedence felmelegítési funkciót).

Külső kompresszor leállító kontakt.

Külső gyűjtött hibajel.

Teljesítmény határolás, demand limit 0-10V

Fűtés-hűtés váltás kontaktussal

Zóna és érzékelő Az érzékelők kiválasztásához és az egyzónás vagy kétzónás rendszer kiválasztásához. 2 zónás rendszer Zóna

• Az egy- vagy kétzónás rendszer kiválasztása után lépjen a szoba vagy az úszómedence kiválasztásához.

• Ha az úszómedence van kiválasztva, a T hőmérséklet hőmérsékletértékét 0 °C és 10 °C között kell kiválasztani. Sensor

• Szobatermosztát esetén ki kell választani, hogy külső vagy belső.

Fűtőkapacitás Lehetőség van az elektromos fűtőbetét teljesítményének korlátozására.* 3 kW / 6 kW / 9 kW

• A kW értéke az adott modelltől függően változik.

Fagymentesítés A fagyás megakadályozásának aktiválása vagy inaktiválása kikapcsolt rendszernél Igen

DHW kapacitás A tartályfelfűtési kapacitás változó vagy standard lehetőségre történő állítása. Gyors üzemmódban a tartály változó kapacitású felfűtésére kerül sor, és a tartály hőmérséklete fennmarad hatékony módban. Standard kapacitású tartályfelfűtés névleges fűtési kapacitással. Változó493

Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Csepptálca fűtés Annak kiválasztása, hogy csatlakozik-e a kiegészítő kültéri egység tálcafűtés.

• A típus - Az tálcafűtés csak a jégtelenítési művelet során aktiválódik.

• B típus -Az tálcafűtés akkor aktiválódik, amikor a kültéri környezeti hőmérséklet 5 °C vagy alacsonyabb. Nem Igen

Az alaplemezfűtés típusának beállítása*.

Opcionális külső hőmérséklet érzékelő Másodlagos kültéri érzékelő kiválasztása. Nem

On/Off vezérlés külső kontaktussal Nem

Gyűjtött hibajel Nem

Teljesítmény határolás szerinti vez. Nem

SG ready Nem Igen 120 % HMW setpoint %-osan eltolható az értékek a két kontaktushoz hozárendelhetőek, ugyanígy a fűtési setpoint is.

Kompresszor tiltása külső kontaktussal Nem

Keringtetett foly. Annak kiválasztása, hogy a rendszerben rendszer vízzel vagy glikollal van feltöltve. Víz

Fűtés - Hűtés váltás kapcsoló Nem Menük494 Menük Telepítők számára Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Fűtés kénysz. A fűtés kényszerítése bekapcsolása (alapértelmezetten) kézzel vagy automatikusan. Kézi

Jégt. BE Ha az automatikus kiválasztás be van állítva, a kültéri egység elkezdi a jégtelenítési műveletet, ha hosszú ideig kell fűteni alacsony kültéri hőmérséklet esetén. Kézi

Fagymentesítés jel A jégtelenítés jel bekapcsolása a fan-coil-egység leállításához a jégtelenítési művelet közben. (Ha a jégtelenítési jel beállítása „Yes” (Igen), a bivalens funkció nem lesz elérhető) Nem

Szivattyú ár. seb. Változó áramlású szivattyúvezérlés vagy fix szivattyúterhelés-vezérlés beállítása.

6 Telepítési beállítás Üzemi beállítás A négy főfunkció vagy -mód elérése Négy üzemmód Fűtés / *

Fűtés Előremenő vízhőfok beállítása a külső hőmérséklet függvényében fűtési üzemmódban. Vízhőm. fűtésnél BE / Külső hőm. fűtésnél KI / T fűtésnél / Fűtő BE/KI Vízhőm. fűtésnél BE Kompenzációs görbe A fűtés bekapcsolásának hőmérsékletei a kompenzációs görbében vagy közvetlen bemenetben.

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)495

Menük Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Vízhőm. fűtésnél BE Kompenzációs görbe X tengely: -5 °C, 15 °C Y tengely: 55 °C, 35 °C Adja meg a négy hőmérsékletpontot (kettő a vízszintes X tengelyen, kettő a függőleges Y tengelyen).

• Hőmérséklettartomány: X tengely: -20 °C – 15 °C, Y tengely: Lásd az alábbiakban

• Az Y tengely bemenetének hőmérséklettartománya: 1 WH-UD modell: 20 °C ~ 60 °C 2 WH-UH modell, és a tartalékfűtés engedélyezve van: 25 °C ~ 65 °C 3 WH-UH modell, és a tartalékfűtés le van tiltva: 35 °C ~ 65 °C 4 WH-UX modell: 20 °C ~ 60 °C

• Ha kétzónás rendszer van kiválasztva, akkor a négy hőmérsékletpontnak is a 2. zóna bemeneteinek kell lenniük.

• A „1. zóna” és „2. zóna” nem fog megjelenni a kijelzőn, ha a rendszer egyzónás. Vízhőm. fűtésnél BE Közvetlen 35 °C Hőmérséklet a fűtés bekapcsolásához

• A minimális–maximális tartomány a következőktől függ: 1 WH-UD modell: 20 °C ~ 60 °C 2 WH-UH modell, és a tartalékfűtés engedélyezve van: 25 °C ~ 65 °C 3 WH-UH modell, és a tartalékfűtés le van tiltva: 35 °C ~ 65 °C 4 WH-UX modell: 20 °C ~ 60 °C

• Ha kétzónás rendszer van kiválasztva, akkor a hőmérsékletpontnak a 2. zóna bemenetének kell lennie.

• A „1. zóna” és „2. zóna” nem fog megjelenni a kijelzőn, ha a rendszer egyzónás. Külső hőm. fűtésnél KI 24 °C Hőmérséklet a fűtés kikapcsolásához T fűtésnél 5 °C

T beállítása a fűtés bekapcsolásához.

• Ez a beállítás nem érhető el, ha a szivattyú áramlási hozama maximális teljesítményre van állítva. Fűtő BE/KI Fűtő BE/KI Külső hőm. fűtésnél BE 0 °C Hőmérséklet a fűtés bekapcsolásához496 Menük Telepítők számára Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Fűtő BE/KI Elektromos rásegítés késleltetése 0:30 perc Ennyi idő múlva kapcsol be az elektromos fűtés, ha a vízhőfok nem éri el a beállított értéket. Fűtő BE/KI Elektromos rásegítés bekapcsolásának a beálítása -4 °C Ekkora vízhőfok és beállítot értékközötti különbség fölött fog bekapcsolni az elektromos rásegítés. Fűtő BE/KI Elektromos rásegítés kikapcsolásának a beállítása -2 °C Ekkora vízhőfok és beállítot értékközötti különbség alatt fog kikapcsolni az elektromos rásegítés.

Hűtés Különböző víz- és környezeti hőmérsékletek beállítása a hűtéshez. Vízhőmérsékletek a hűtés bekapcsolásához

T a hűtés üzemmódban. Vízhőm. Hűtésnél Kompenzációs görbe A hűtés bekapcsolásának hőmérsékletei a kompenzációs görbében vagy közvetlen bemenetben. Vízhőm. Hűtésnél Kompenzációs görbe X tengely: 20 °C, 30 °C Y tengely: 15 °C, 10 °C Adja meg a négy hőmérsékletpontot (kettő a vízszintes X tengelyen, kettő a függőleges Y tengelyen)

• Ha kétzónás rendszer van kiválasztva, akkor a négy hőmérsékletpontnak is a 2. zóna bemeneteinek kell lenniük.

• A „1. zóna” és „2. zóna” nem fog megjelenni a kijelzőn, ha a rendszer egyzónás.

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)497

Menük Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Vízhőm. Hűtésnél Közvetlen 10 °C A hőmérséklet beállítása a hűtés bekapcsolásához.

• Ha kétzónás rendszer van kiválasztva, akkor a hőmérsékletpontnak a 2. zóna bemenetének kell lennie.

• A „1. zóna” és „2. zóna” nem fog megjelenni a kijelzőn, ha a rendszer egyzónás. T hűtésnél BE 5 °C A T beállítása a hűtés bekapcsolásához.

Ez a beállítás nem érhető el, ha a szivattyú áramlási hozama maximális teljesítményre van állítva.

Auto Automatikus váltás fűtésről hűtésre vagy hűtésről fűtésre. Kültéri hőmérsékletek a fűtésről hűtésre vagy hűtésről fűtésre történő váltáshoz. Külső hőm. (fűtésről hűtésre) / Külső hőm. (hűtésről fűtésre) Külső hőm. (fűtésről hűtésre) 15 °C Állítsa be a kültéri hőmérsékletet a fűtésről hűtésre történő váltáshoz. Külső hőm. (hűtésről fűtésre) 10 °C Állítsa be a kültéri hőmérsékletet a hűtésről fűtésre történő váltáshoz.

Tartály Beállítási funkciók a tartályhoz. Működés padlóhoz (max.) / Tartályfűtés ideje (max.) / Tartály-újrafűtés hőm. / Sterilizálás

• A kijelző három funkciót jelenít meg egyszerre. Működés padlóhoz (max.) 8:00 A padlóhoz való működés (órákban és percekben)

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)498 Menük Telepítők számára Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Tartályfűtés ideje (max.) 1:00 A tartályfűtés maximális ideje (órákban és percekben) Tartály-újrafűtés hőm. -8 °C A tartályvíz ismételt felforralása hőmérsékletének beállítása. Sterilizálás Hétfő A sterilizálás beállítható a hét egy vagy több napjára. V / H / K / Sze / Cs / P / Szo Sterilizálás: Idő 12:00 A tartály sterilizálásának ideje a hét kiválasztott napján/napjain. 0:00 ~ 23:59 Sterilizálás: Felforralás hőm. 65 °C A tartály sterilizálásához használt felforralás hőmérsékletének beállítása. Sterilizálás: Műk. idő (max.) 0:10 A tartály sterilizálásának ideje (órákban és percekben) 7 Telepítési beállítás Szerviz beállítás

Szivattyú maximális sebessége A szivattyú maximális sebességének beállítása. A szivattyú áramlási sebességének, aktív ciklusidejének, valamint működése be- vagy kikapcsolásának beállítása. Áraml. seb.: XX:X L/perc Max. terh.: 0x40 ~ 0xFE, Pump: (Szivattyú:) BE, KI, Légtelen.499

Menük Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Leszívatás A szivattyú leállításának beállítása. A szivattyú leállításának művelete.

Szárítás A beton (padló, falak stb.) szárítása építkezés alatt. Ezt a menüt ne használja egyéb célokra, és csak az építkezés idején használja. A szerkesztéssel állíthatja be a beton szárításához használt hőmérsékletet. BE / Szerkeszt Szerkeszt Fokozatok: 1 Hőmérséklet: 25 °C Fűtési hőmérséklet a beton szárításához. Válassza ki a kívánt fokozatokat: 1–10, tartományt: 1–99

Erősítse meg az egyes fokozatok betonszárítási hőmérsékletbeállításait.

Szervizkapcsolat Két kapcsolattartási név és telefonszám beállítása a felhasználó számára. A szervizmérnök neve és telefonszáma. Kapcs. 1 / Kapcs. 2 Kapcs. 1 / Kapcs. 2 Kapcsolattartó neve vagy telefonszáma. Név/telefon ikon Adja meg a nevet és számot. Kapcsolattartó neve: betűk (a–z). Kapcsolattartó telefonszáma: 1–9500 Beltéri egység

• Ne öntsön vizet közvetlenül az egységre. Egy puha, száraz textillel finoman törölje meg az egységet. Tisztítási utasítások A rendszer optimális teljesítménye érdekében a tisztítást rendszeresen el kell végezni. Lépjen kapcsolatba egy hivatalos forgalmazóval.

• A tisztítás előtt válassza le az áramellátást.

• Ne használjon benzint, hígítót vagy súrolóport.

• Csak szappant ( pH7) vagy semleges háztartási tisztítószert használjon.

• Ne használjon 40 °C-nál melegebb vizet. Ha hosszabb ideig nem használja a készüléket

• Le kell ereszteni a víztartályban található vizet.

• Válassza le az áramellátást. Nem javítható körülmények Válassza le az áramellátást, majd lépjen kapcsolatba egy hivatalos forgalmazóval a következő körülmények esetén:

• Nem szokásos zaj működés közben.

• Víz vagy idegen tárgyak kerültek a távvezérlőbe.

• Víz szivárog a beltéri egységből.

• A megszakító gyakran leold.

• A tápkábel jelentősen felmelegszik. Víztartály Vízszűrő

• Legalább évente egyszer tisztítsa meg a vízszűrőt. Ha ezt elmulasztja, az eltömítheti a szűrőt, ami a rendszer leállásához vezethet Lépjen kapcsolatba egy hivatalos forgalmazóval.

• Kérjük, a mágnesen lévő port is távolítsa el. Vízszűrőkészlet Kültéri egység

• Ne akadályozza a légbeáramlási és légkiáramlási nyílásokat. Ha ezt nem tartja be, az alacsony teljesítményhez vagy a rendszer leállásához vezethet. Távolítson el minden akadályt a légmozgás biztosítása érdekében.

• Hóesés esetén tisztítsa meg a kültéri egységet és távolítsa el körülötte a havat, hogy a hó ne tudja elfedni a légbeáramlási és légkiáramlási nyílásokat.

• Ne nyomja meg és ne üsse meg az üvegfedelet kemény és éles tárgyakkal. Ha ezt nem tartja be, azzal kárt tehet az egységben.

• Győződjön meg róla, hogy a víznyomás 0,05 és 0,3 MPa között van (0,1 MPa = 1 bar).

• Ha a víznyomás kívül esik a fenti tartományon, akkor lépjen kapcsolatba egy hivatalos forgalmazóval. KARBANTARTÁS Felhasználó
• Az egységek optimális teljesítménye érdekében a felhasználó eltávolíthatja a kültéri egység levegő be- és kivezető nyílásain található eltömődéseket.

• A felhasználó ne próbálja meg megszerelni vagy lecserélni az egység alkatrészeit.

• Forduljon a hivatalos forgalmazóhoz a rendszeres vizsgálat érdekében. Forgalmazó
• Az egységek biztonságos és optimális teljesítményének biztosítása érdekében az egységet, az RCCB/ELCB- kapcsolót, a helyi vezetékeket és csöveket a hivatalos forgalmazónak rendszeresen át kell vizsgálnia.

• A víztartály esetében fontos, hogy a vízszűrőkészletet rendszeres időnként ellenőrizzék.501

Tisztítási utasítások / Hibaelhárítás Hibaelhárítás A következő jelenségek nem jeleznek hibát. Jelenség Ok Vízfolyás hangja működés közben. •A hűtőközeg áramlik az egységen belül. A működés csak az újraindítás után pár perccel indul el.

• A késleltetés a kompresszor védelmére szolgál. A kültéri egység vizet/gőzt enged magából.

• Lecsapódás vagy párolgás történik a csövekben. Gőz jön ki a kültéri egységből fűtési módban.

• Ezt a hőcserélőben zajló jégtelenítési művelet okozza. A kültéri egység nem működik. •Ezt a rendszer védelmi vezérlője okozza akkor, amikor a kültéri hőmérséklet a működési tartományon kívül esik. A rendszer működése kikapcsol. •Ezt a rendszer védelmi vezérlője okozza. Amikor a vízbemenet hőmérséklete alacsonyabb 10 °C-nál, akkor a kompresszor leáll, és a tartalékfűtő bekapcsol. A rendszer nehezen melegszik fel. •Amikor a panel és a padló egyszerre van fűtve, akkor a meleg víz hőmérséklete lecsökkenhet, ami korlátozhatja a rendszer fűtési képességét.

• Amikor a kültéri levegő hőmérséklete alacsony, akkor előfordulhat, hogy a rendszernek több idő szükséges a felfűtéshez.

• A kültéri egység kiáramlási nyílását vagy szívónyílását valami akadályozza, például hókupac.

• Amikor az előre beállított vízkimenet hőmérséklete alacsony, akkor előfordulhat, hogy a rendszernek több idő szükséges a felfűtéshez. A rendszer nem fűt fel azonnal. •Eltart egy ideig, amíg a rendszer felfűti a vizet, ha hideg vízhőmérséklettel kezd működni. A tartalékfűtő automatikusan bekapcsol, ha le van tiltva.

• Ezt a beltéri egység hőcserélőjének védelmi vezérlője okozza. A működés automatikusan megkezdődik, ha nincs időzítő beállítva.

• Be van állítva a sterilizálási időzítő. Hangos hűtőközegzaj hallatszik több percen keresztül.

• Ez a védelmi vezérlő okozza a jégtelenítés közben, -10 °C-nál alacsonyabb kültéri környezeti hőmérséklet esetén.

A HŰTÉS mód nem érhető el. •A rendszert csak FŰTÉS módban való működéshez zárolták. A szerviz felhívása előtt ellenőrizze a következőket. Jelenség Ellenőrizze a következőt

HŰTÉSI mód nem megfelelően működik.

• Állítsa be megfelelően a hőmérsékletet.

• Zárja be a panel fűtő/hűtő szelepét.

• Távolítson el minden akadályt a kültéri egység légbeáramlási és légkiáramlási nyílásaiból. Zajos működés. •A kültéri vagy a beltéri egység ferdén van felszerelve.

• Zárja le megfelelően a fedelet. A rendszer nem működik. •A megszakító leoldott/aktiválódott. A működést jelző LED nem világít, vagy semmi nem jelenik meg a távvezérlőn.

• Az áramellátás nem megfelelő, vagy áramkimaradás történt.

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)502 Villog Hibaszám Az alábbiakban láthatja azokat a hibakódokat, amelyek a rendszer nem megfelelő beállítása vagy működése esetén a képernyőn megjelenhetnek. Amikor a képernyőn az alábbi hibakódok egyike látható, akkor hívja fel a távvezérlőben található számot, vagy lépjen kapcsolatba a legközelebbi hivatalos telepítővel. Minden kapcsoló le van tiltva, kivéve a és a Hibaelhárítás Hibaszám Hiba magyarázata H12 Kapacitáseltérés H15 A kompresszor érzékelőjének hibája H20 Szivattyúhiba H23 A hűtőközeg érzékelőjének hibája H27 Szervizszelep hibája H28 A napkollektor-érzékelő hibája H31 Az úszómedence érzékelőjének hibája H36 A puffertartály érzékelőjének hibája H38 Márkaeltérési hiba H42 Alacsony nyomású védelem H43 Az 1. zóna érzékelőjének hibája H44 A 2. zóna érzékelőjének hibája H62 Vízáramlási hiba H63 Az alacsony nyomású érzékelő hibája H64 A magas nyomású érzékelő hibája H65 Jégtelenítő víz körforgásának hibája H67

1. külső termisztor hibája

2. külső termisztor hibája

H70 Tartalékfűtő OLP-hibája H72 A tartály érzékelőjének hibája H74 Áramköri kommunikációs hiba H75 Alacsony vízhőmérsékleti védelem H76 Távvezérlő beltéri kommunikációjának hibája H90 Beltéri-kültéri kommunikáció hibája H91 Tartályfűtés OLP-hibája H95 Áramcsatlakozás hibája H98 Nagy nyomású védelem H99 Beltéri fagyvédelem Hibaszám Hiba magyarázata F12 Nyomáskapcsoló aktiválva F14 Nem megfelelő kompresszorteljesítmény F15 Ventilátormotor zárolási hibája F16 Áramvédelem F20 Kompresszor túlterhelésvédelme F22 Tranzisztormodul túlterhelésvédelme F23 DC-feszültségcsúcs F24 Hűtőközegkör hibája F25

hűtési/fűtési ciklus hibája F27 Nyomáskapcsoló hibája F29 Alacsony fokú kiáramlás a túlhevítőben F30 A 2. vízkimenet érzékelőjének hibája F32 A belső termosztát hibája F36 A kültéri környezeti érzékelő hibája F37 A vízbemenet érzékelőjének hibája F40 A kültéri egység kiáramlási érzékelőjének hibája F41 A teljesítménytényező-javításának hibája F42 A kültéri hőcserélő érzékelőjének hibája F43 A kültéri jégtelenítési érzékelő hibája F45 A vízkimenet érzékelőjének hibája F46 A transzformátor leválasztása F48 A párologtató kimenete érzékelőjének hibája F49 Az elkerülő kimenete érzékelőjének hibája F95

hűtés nagynyomású hibája

• Egyes hibakódok nem feltétlenül tartoznak az adott modellhez. Ennek tisztázása érdekében forduljon hivatalos forgalmazóhoz.

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)503

Információk Hibaelhárítás / Információk Információk felhasználók számára az elhasználódott berendezések begyűjtéséről és hulladékba helyezéséről Ezek a szimbólumok a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelentik, hogy a használt elektronikai és elektromos termékek nem keverhetők a háztartási hulladék közé. Az elhasználódott termékek megfelelő kezelésének, visszanyerésének és újrahasznosításának érdekében, kérjük, vigye el azokat a megfelelő gyűjtőpontra a helyi szabályozásoknak megfelelően. Ezeknek a termékeknek a megfelelő leselejtezésével segít az értékes erőforrások megtakarításában és az emberi egészségre és a környezetre gyakorolt esetleges negatív hatások megakadályozásában, amelyek egyébként a nem megfelelő kezelés miatt felléphetnek. Az elhasználódott termékek begyűjtésével és újrahasznosításával kapcsolatos további információkért, kérjük, lépjen kapcsolatba a helyi közműszolgáltatóval, a szemétszállítási szolgáltatással vagy a termék értékesítésének helyével. Ennek a terméknek a nem megfelelő hulladékba helyezése büntetést vonhat maga után a nemzeti jogszabályoknak megfelelően. Az Európai Unióban lévő üzleti felhasználók számára Ha elektronos és elektronikai berendezést kíván hulladékba helyezni, akkor további információkért, kérjük, lépjen kapcsolatba a kereskedővel vagy beszállítóval. [Információk az Európai Unión kívüli országokban történő hulladékba helyezésről] Ezek a szimbólumok csak az Európai Unióban érvényesek. Ha hulladékba kívánja helyezni ezeket a termékeket, akkor kérjük, lépjen kapcsolatba a helyi hatóságokkal vagy kereskedővel, és tudakolja meg a hulladékba helyezés megfelelő módját. A hálózati adapter csatlakoztatására vonatkozó információk (opcionális kiegészítő alkatrész) FIGYELMEZTETÉS A használat előtt ellenőrizze a biztonságot a levegő-víz rendszer körül. A működés megkezdése előtt győződjön meg róla, hogy emberek és más élőlények nincsenek veszélyben a készülék körül. Az utasítások be nem tartásából származó nem megfelelő működés sérülést és kárt okozhat. A használat előtt ellenőrizze az alábbiakat (a helyiségen belül) - Az időzítő beállítása. A váratlan be- és kikapcsolás az emberek és egyéb élőlények súlyos sérülését okozhatja. A használat előtt és közben ellenőrizze az alábbiakat (a helyiségen kívülről) - Ha tudja, hogy valaki a helyiségben van, akkor kívülről értesítse az adott személyt az új beállításról, annak végrehajtása előtt. Ezzel elkerülheti a működés megváltozása által az adott személynek okozott ijedtséget és az esetleges súlyos egészségügyi következményeket. - Kérjük, ne használja a berendezést, ha azt önmagától vezérelni képtelen csecsemő, fizikailag korlátozott vagy idős személy tartózkodik a helyiségben. - Gyakran ellenőrizze a beállításokat és működési állapotot. - Állítsa le a működést, ha hibakód jelenik meg, és lépjen kapcsolatba egy hivatalos forgalmazóval vagy szakértővel. A használat előtt, kérjük, ellenőrizze a következőket

• Előfordulhat, hogy a rendszer nem használható, ha a kommunikációs körülmények rosszak. A működés után ellenőrizze az „Operation Status” (Működés állapota) lehetőséget az alkalmazáskijelzőn. Távvezérlés esetén a következő körülmények állhatnak fenn. - A készülék nem használható, a működési időnek nincs hatása. - A levegő-víz működésnek nincs hatása, amikor azt a helységen kívülről állítják be.

• Javasolt az okostelefon képernyőjének zárolása a nem jogosult használt elkerülése érdekében.

• Ne használjon a hivatalos forgalmazó vagy szakember által jóvá nem hagyott távvezérlőt, kommunikációs vagy üzemeltetési eszközt.

• A Panasonic Smart Application használatára a „Szolgáltatási feltételek” és a „Személyes információk kezelése” vonatkozik.

• Ha hosszabb ideig nem használja a Panasonic Smart Application alkalmazást, akkor válassza le a hálózati adaptert az egységről.504 Információk FIGYELMEZTETÉS Tűzveszéles anyagot tartalmaz. Kérjük a terméket ennek megfelelően szállítsák, és telepítsék. Kérjük figyelmesen olvassák el a használati útmutatóját a berendezésnek a használat előtt. Kérjük, figyelmesen olvassák el a szerviz útmutatót. Probléma esetén forduljon a hivatalos Panasonic márkaszervizhez.505
