KULLANIM KILAVUZU WHADC0309J3E5B PANASONIC

Memo Informationen326 İçindekiler Güvenlik önlemleri 328-340 Uzaktan Kumanda düğmeleri ve ekran 341-343 Başlatma 343 Hızlı Menü 344 Menüler 344-355 Kullanıcı için 1 İşlev kurulumu 344-345 11 Haftalık zamanlayıcı 12 Tatil zamanlayıcısı 13 Sessiz zamanlayıcı 14 Oda ısıtıcısı 15 Tank ısıtıcı 16 Sterilizasyon 17 Kul. su. mod 2 Sistem denetimi 346 21 Enerji monitörü 22 Sistem bilgisi 23 Hata geçmişi 24 Kompresör 25 Isıtıcı 3 Kişisel kurulum 346-347 31 Dokunma sesi 32 LCD kontrast 33 Arka aydınlatma 34 Arka aydınl. Yoğ. 35 Saat formatı 36 Tarih ve Saat 37 Dil 38 Parolanın kilidini aç 4 Servis iletişimi 347 41 Kontak 1 / Kontak 2 Kurucu için 5 Kurulumcu kurulumu > Sistem kurulumu 348-350 51 Opsiyonel PCB bağlanabilirliği 52 Bölge ve Sensör 53 Isıtıcı kapasitesi 54 Donma engelleme 55 DHW Kapasitesi 56 Taban altı ısıtıcı 57 Alternatif dış ünite sensörü 58 Harici SW 59 Harici hata sinyali 510 Talep kontrolü 511 SG hazır 512 Harici kompresör SW 513 Sirkülasyon sıvısı 514 Isıtma-Soğutma SW 515 Elekt. ısıtıcı 516 Buz çözme 517 Defrost sinyali 518 Pompa debisi 6 Kurulumcu kurulumu > Çalışma kurulumu 350-354 61 Isıtma 62 Soğutma 63 Oto. 64 Tank 7 Kurulumcu kurulumu > Servis kurulumu 354-355 71 Pompa maksimum hızı 72 Gaz top. 73 Şap kurutma 74 Servis iletişimi Temizlik talimatları 356 Sorun giderme 357-358 Bilgi 359-360 Panasonic ürünü satın aldığınız için teşekkür ederiz. Üniteyi çalıştırmadan önce, lütfen bu çalıştırma talimatlarını dikkatlice okuyunuz ve ileride kullanmak üzere muhafaza ediniz. Kurulum Kılavuzu Ektedir Seri numarası ve üretim yılı için, lütfen ürün etiketine bakın.327

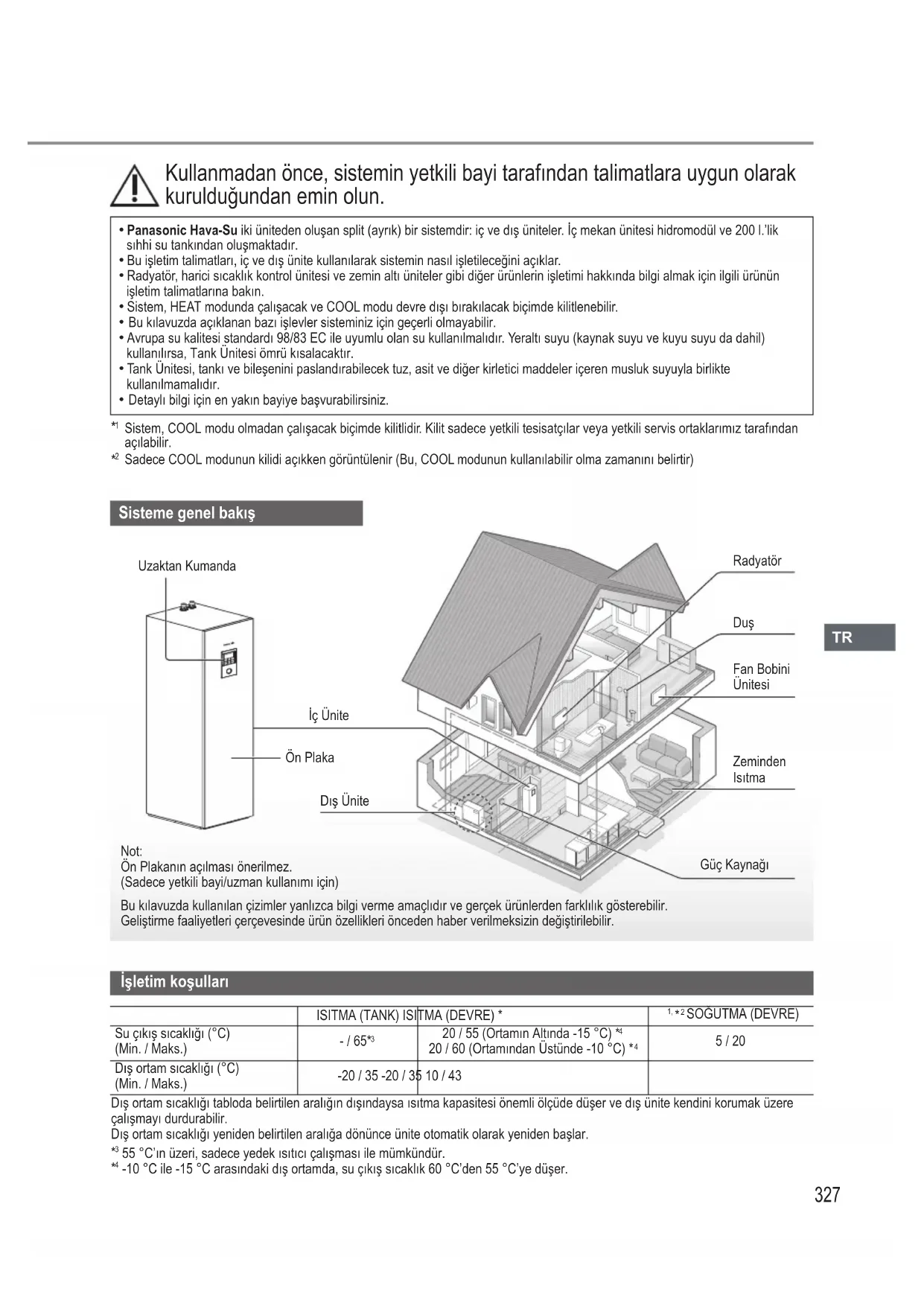

Kullanmadan önce, sistemin yetkili bayi tarafından talimatlara uygun olarak kurulduğundan emin olun.

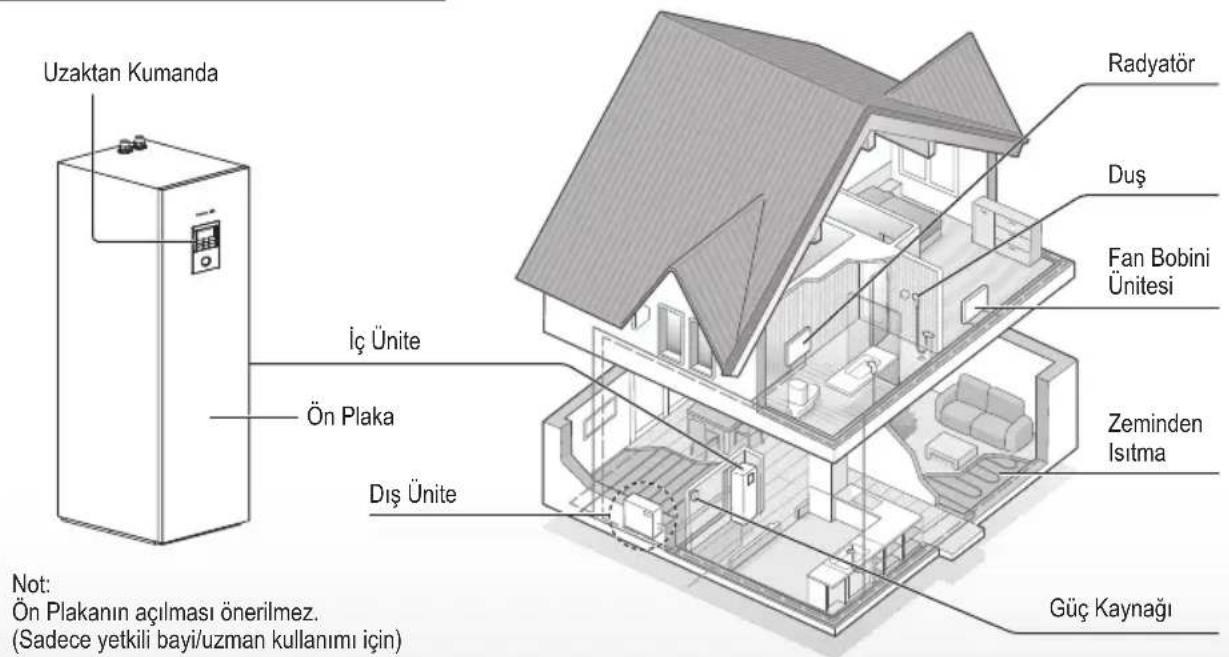

• Panasonic Hava-Su iki üniteden oluşan split (ayrık) bir sistemdir: iç ve dış üniteler. İç mekan ünitesi hidromodül ve 200 l.’lik sıhhi su tankından oluşmaktadır.

• Bu işletim talimatları, iç ve dış ünite kullanılarak sistemin nasıl işletileceğini açıklar.

• Radyatör, harici sıcaklık kontrol ünitesi ve zemin altı üniteler gibi diğer ürünlerin işletimi hakkında bilgi almak için ilgili ürünün işletim talimatlarına bakın.

• Sistem, HEAT modunda çalışacak ve COOL modu devre dışı bırakılacak biçimde kilitlenebilir.

• Bu kılavuzda açıklanan bazı işlevler sisteminiz için geçerli olmayabilir.

• Avrupa su kalitesi standardı 98/83 EC ile uyumlu olan su kullanılmalıdır. Yeraltı suyu (kaynak suyu ve kuyu suyu da dahil) kullanılırsa, Tank Ünitesi ömrü kısalacaktır.

• Tank Ünitesi, tankı ve bileşenini paslandırabilecek tuz, asit ve diğer kirletici maddeler içeren musluk suyuyla birlikte kullanılmamalıdır.

• Detaylı bilgi için en yakın bayiye başvurabilirsiniz.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir) İşletim koşulları

SOĞUTMA (DEVRE) Su çıkış sıcaklığı (°C) (Min. / Maks.) - / 65*

20 / 55 (Ortamın Altında -15 °C) *

20 / 60 (Ortamından Üstünde -10 °C) *

5 / 20 Dış ortam sıcaklığı (°C) (Min. / Maks.) -20 / 35 -20 / 35 10 / 43 Dış ortam sıcaklığı tabloda belirtilen aralığın dışındaysa ısıtma kapasitesi önemli ölçüde düşer ve dış ünite kendini korumak üzere çalışmayı durdurabilir. Dış ortam sıcaklığı yeniden belirtilen aralığa dönünce ünite otomatik olarak yeniden başlar.

55 °C’ın üzeri, sadece yedek ısıtıcı çalışması ile mümkündür.

-10 °C ile -15 °C arasındaki dış ortamda, su çıkış sıcaklık 60 °C’den 55 °C’ye düşer. Sisteme genel bakış Radyatör Duş Fan Bobini Ünitesi Zeminden Isıtma Dış Ünite Güç Kaynağı Bu kılavuzda kullanılan çizimler yanlızca bilgi verme amaçlıdır ve gerçek ürünlerden farklılık gösterebilir. Geliştirme faaliyetleri çerçevesinde ürün özellikleri önceden haber verilmeksizin değiştirilebilir. Not: Ön Plakanın açılması önerilmez. (Sadece yetkili bayi/uzman kullanımı için) İç Ünite Uzaktan Kumanda Ön Plaka328 Güvenlik önlemleri Yaralanma ve maddi hasarları önlemek için aşağıdaki uyarıları dikkate alınız: Talimatlara uygun olmayan kullanım sonucu oluşabilecek yaralanma ve hasarların ciddiyeti aşağıdaki gibi sınıflandırılmıştır. Bu uygulamalar herkesin erişimine açık olmamalıdır. UYARI Bu işaret ölüm veya ciddi yaralanma uyarısıdır. DİKKAT Bu işaret yaralanma veya maddi hasar uyarısıdır. Uyulması gereken talimatlar aşağıdaki semboller ile sınıflandırılmıştır. Bu işaret YASAK olan işlemleri gösterir. Bu semboller ZORUNLU işlemleri gösterir UYARI İç ünite ve dış ünite Bu ürün 8 yaşında ve daha büyük çocuklar ve sınırlı fiziksel veya mental yeterliliği olan, bilgi ve tecrübe eksikliği olan kişiler tarafından gözetim altında veya cihazın güvenli bir şekilde kullanımı ile ilgili talimatların verilmesi ve olası tehlikelerin anlatılması durumunda kullanılabilirler. Çocuklar cihazla oynamamlıdır. Temizlik ve kullanıcı bakımı gözetim altında olmadan çocuklar tarafından yapılamaz. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı gözetim altında olmadan çocuklar tarafından yapılamaz. Ürün içerisindeki parçaların temizliği, ürünün tamiri, sökülmesi, demonte edilmesi ve yeniden kurulması için yetkili satıcınıza veya bir uzmana danışınız. Uygun olmayan kurulum ve onarım, kaçak, elektrik çarpması veya yangına sebep olur. Ürününüzde kullanılan soğutucu tipi için yetkili satıcınız veya bir uzmana danışın. Farklı bir soğutucu kullanılması ürünün hasar görmesine patlamasına ve yaralanmalara yol açabilir. Buz çözme işlemini hızlandırmak veya temizlemek için üreticinin önerdiğinin dışında araç kullanmayın. Uygun olmayan yöntem veya uyumsuz malzeme ürün hasarına, patlamaya ve ciddi yaralanmaya neden olabilir. Ürünü potansiyel olarak patlayıcı ve alev alıcı atmosferi olan yerlere kurmayınız. Aksi durum yangına sebebiyet verebilir.329

Parmaklarınızı veya diğer objeleri iç ve dış ünite suyuna sokmayın, dönen parçalar yaralanmalara neden olabilir. Yıldırım esnasında dış üniteye dokunmayınız. Elektrik çarpmasına neden olabilir. Ürünün üzerine oturmayınız ve basmayınız. Kazara düşmenize sebep olabilir. İç üniteyi açık mekanlara kurmayın. Ünite sadece iç mekanlara kurulabilecek biçimde tasarlanmıştır. Güç kaynağı Aşırı ısınma ve yangınları önlemek için ekli kablo, uzatma kablosu veya teknik özellikleri uygun olmayan başka kablolar kullanmayınız. Aşırı ısınma, yangın ve elektrik çarpmasının önlenmesi için :

• Diğer ekipmanlarla ortak elektrik şebeke çıkışı kullanmayınız.

• Islak ellerle kullanmayınız.

• Şebeke kablosunu aşırı bükmeyiniz. Güç kablosu hasarlanmış ise oluşabilecek zararların önlenmesi için mutlaka üretici, yetkili servis veya başka bir kalifiye personel tarafından değiştirilmelidir. Bu ünite Artık Akım Devre Kesici/ Toprak Kaçak Akım Kesici (RCCB/ ELCB) ile donatılmıştır. Özellikle kurulum, bakım ve kontrol işlerinden sonra RCCB/ELCB (Artık Akım Devre Kesici/Toprak Kaçak Akım Kesici)’nin sorunsuz çalıştığını kontrol etmesi için yetkili bayiye başvurun. RCCB/ELCB (Artık Akım Devre Kesici/Toprak Kaçak Akım Kesici)’nin arızalanması elektrik çarpmasına ve/veya ya yangına neden olabilir. Elektrik çarpması ve/veya yangın riskinden kaçınmak için Artık Akım Aygıtının (RCD) tesise mutlaka kurulması önerilir. Bağlantı uçlarına erişilmeden önce tüm besleme devrelerinin bağlantıları kesilmelidir. Tuhaflıklar veya arızalar fark ederseniz ürünü kullanmayı derhal durdurun ve güç kaynağının bağlantısını kesin. (Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri

• RCCB/ELCB (Artık Akım Devre Kesici/Toprak Kaçak Akım Kesici)’nin sık sık atması.

• Yanık kokusu alınması.

• Anormal ses ve titreşim görülmesi.

• İç üniteden sıcak su sızıyor. Onarım/bakım için derhal yetkili satıcınızla irtibata geçiniz. Kontrol ve bakım sırasında eldiven takın. Elektrik çarpması ve yangınların önlenmesi için bu cihaz mutlaka topraklanmalıdır. Güç kaynağını kapatarak elektrik çarpmasını engelleyin: -Temizlik ve servis öncesinde. -Uzun süre kullanılmayacağı zamanlarda Bu cihaz çoklu kullanımlar içindir. Elektrik çarpması, yanma ve/veya ölümcül yaralanmalardan kaçınmak için, iç ünitedeki herhangi bir bağlantı ucuna erişmeden önce tüm güç kaynaklarının bağlantısını kesin. Güvenlik önlemleri330 Güvenlik önlemleri DİKKAT İç ünite ve dış ünite İç ünitede hasar ve korozyonun önlenmesi için cihazı su, benzen, tiner veya ovma tozları ile yıkamayınız. Üniteyi yanıcı maddelerin yakınına veya banyoya kurmayın. Aksi takdirde elektrik çarpması ve/veya yangın tehlikesi doğabilir. Keskin alüminyum finlere dokunmayınız, yaralanmalara neden olabilir. Sıcak suyla haşlanmaya veya duşun aşırı ısınmasına karşı bir tedbir olarak, sterilizasyon sırasında sistemi kullanmayın. Yaralanmaları önlemek için temizlik amaçlı olarak ürünü sökmeyiniz. İç üniteyi temizlerken dengesiz bir zemine basmayınız. Ürünün üzerine su kabı veya vazo koymayınız. Ürünün içine su kaçabilir ve izolasyonu azaltarak elektrik çarpmalarına neden olabilir. Su sızıntısı olmaması için tahliye hortumu: -Sıkıca bağlanmalı -Oluklar, kanallar temiz tutulmalı -Suya batırılmamalı Uzun süreli kullanımdan veya alevli bir cihazla çalıştıktan sonra odayı iyice havalandırınız. Uzun bir kullanım süresinden sonra, ürünün düşmesini önlemek için montaj askısının bozulmadığını kontrol ediniz. Uzaktan Kumanda Uzaktan Kumandayı ıslatmayın. Bunu yapmanız elektrik çarpmasına ve/veya yangına neden olabilir. Uzaktan Kumandadaki düğmelere sert ve keskin cisimlerle basmayın. Aksi takdirde ünite hasar görebilir. Uzaktan Kumandayı su, benzin, tiner veya temizleme tozuyla yıkamayın. Uzaktan Kumandayı kendiniz kontrol etmeye veya bakımını yapmaya çalışmayın. Hatalı işletimin neden olabileceği olası yaralanmaları önlemek için yetkili bayiye danışın.331

UYARI Bu aygıt R32 (hafif yanıcı soğutucu) ile doldurulmuştur. Soğutucu sızıntısı olursa ve harici bir ateşleme kaynağına maruz kalırsa yangın riski vardır. İç ünite ve dış ünite Aygıt, Amin (m²)’den daha büyük bir odada kurulmalı ve/veya çalıştırılmalı, ateş kaynaklarından ısı/kıvılcım/açık alev veya gazlı aygıtlar, gazlı yemek pişirme, ağ şeklinde gaz besleme sistemleri veya elektrikli soğutma aygıtı vb. gibi tehlikeli bölgelerden uzak tutulmalıdır (Amin (m²) için Bkz. Kurulum talimatları, Tablo I) Soğutucunun koku içermediğine dikkat edin, uygun yanıcı soğutucu gaz detektörlerinin bulunduğundan, çalışır durumda olduğundan ve sızıntıyı uyarabileceğinden emin olunması şiddetle önerilir. Tüm gerekli havalandırma açıklıklarını engellerden arındırın. Aygıt basınç altındayken delme veya yakma işlemi yapmayın. Aygıtı ısıya, ateşe, kıvılcıma veya diğer ateşleme kaynaklarına maruz bırakmayın. Aksi takdirde patlayabilir ve yaralanma ya da ölüme neden olabilir. R32 Soğutucusu kullanımı, önlemler Temel tesisat çalışma prosedürleri, klasik soğutucu modeli (R410A, R22) ile aynıdır. Çalışma basınçları R22 soğutucu modellerinden daha yüksek olduğu için, boru tesisatının bazı kısımları, kurulum ve bakım araçları özeldir. Özellikle, R22 soğutucu yeni R32 ile değiştirilirken, dış ünite tarafındaki eski boru tesisatı, havşalı somunlar daima, R32 ve R410A boru tesisatı ve havşalı somunları ile değiştirilmelidir. R32 ve R410A için, dış ünite tarafında aynı havşalı somun ve boru kullanılabilir. Bir sistem içinde farklı soğutma sıvılarının karıştırılması yasaktır. R32 ve R410A soğutucu kullanan modellerin dolum çıkışları, güvenlik nedeniyle, hatalı R22 soğutucu doldurulmasını önlemek amacıyla farklı diş çapına sahiptir. Bu yüzden, önceden kontrol etmeyi unutmayın. [R32 ve R410A dolum çıkışı diş çapı 1/2 inç’dir.] Yabancı maddelerin (yağ, su, vb.) boru tesisatına girmediğinden her zaman emin olun. Ayrıca, boru tesisatı saklanırken, çıkışlar ezilerek, bantlanarak vb. önlem alınmalıdır. (R32 işlemleri R410A gibidir.)

• Yanıcı soğutma sıvılarının kullanımında işletim, bakım, onarım ve soğutma suyu geri kazanımı üreticinin tavsiyeleri doğrultusunda eğitimli ve sertifikalı personel tarafından gerçekleştirilmelidir. Bir sistem veya ekipmanın ilgili parçaları üzerinde bir işlem, servis veya bakım gerçekleştiren personel, eğitimli ve sertifikalı olmalıdır.

Güvenlik önlemleri332 Güvenlik önlemleri

• Soğutma devresinin herhangi bir kısmı (buharlaştırıcılar, hava soğutucuları, AHU, kondenserler veya sıvı alıcılar) veya borular, ısı kaynakları, açık alevler, çalışan gazlı cihazlar veya çalışan elektrikli ısıtıcının yakınında bulunmamalıdır.

• Kullanıcısı/sahibi veya yetkili temsilcisi, ulusal mevzuatın gerektirdiği durumlarda doğru bir şekilde çalışıp çalışmadığından emin olmak için alarmları, mekanik havalandırmayı ve dedektörleri düzenli olarak yılda bir kez kontrol edecektir.

• Bir günlük tutulacaktır. Bu denetimlerin sonuçları günlüğe kaydedilecektir.

• Kullanılan alanlarda havalandırma yoksa, herhangi bir tıkanıklık olmadığından emin olun.

• Yeni bir soğutma sistemi devreye alınmadan önce sistemi çalıştırmaya yetkili olan kişi, eğitimli ve sertifikalı işletme personeline ilgili talimat kılavuzu temelinde soğutma sisteminin yapısı, denetimi, işletilmesi ve bakımı ve uyulması gereken güvenlik önlemleri ve kullanılan soğutucu sıvının özellikleri ve kullanımı hakkında talimatlar verildiğinden emin olmalıdır.

• Eğitimli ve sertifikalı personel için genel gereksinimler aşağıda belirtilmiştir: a) Yanıcı soğutma sıvıları ile ilgili yasalar, düzenlemeler ve standartlar hakkında bilgili olmak;

b) Yanıcı soğutma sıvılarının kullanımı, kişisel koruyucu ekipman, soğutma sıvısı sızıntısının önlenmesi, silindirlerin taşınması, şarj etme, sızıntı tespiti, geri kazanım ve imhası ile ilgili ayrıntılı bilgi ve beceri sahibi olmak; ve

c) Ulusal mevzuat, yönetmelikler ve Standartlardaki gereksinimleri anlamak ve uygulamada kullanabilmek; ve d) Bu uzmanlığı sürdürebilmek için düzenli ve daha ileri eğitimden geçmek. e) Kullanılan alandaki klima boruları, işletim ve servis sırasında yanlışlıkla hasar görmeye karşı koruma sağlanacak şekilde döşenecektir. f) Soğutma borularında aşırı titreşim veya darbelerden kaçınmak için önlemler alınmalıdır. g) Koruma cihazları, soğutma boruları ve bağlantı parçalarının olumsuz çevresel koşullara karşı iyi korunmasını sağlayın (örneğin tahliye borularında su birikmesi veya donma tehlikesi veya kir ve tortu birikimi). h) Soğutma sistemlerinde uzun borularının genleşmesi ve büzülmesi, sisteme hasar verebilecek hidrolik şok olasılığını en aza indirecek şekilde tasarlanmalı ve borular güvenli bir şekilde döşenmelidir (monte edilmeli ve korunmalıdır).

i) Mobilyaların taşınması veya

tadilat faaliyetleri kaynaklı kazalara karşı soğutma sistemini koruyun. j) Sızıntılara karşı iç mekandaki soğutucu bağlantıları sızdırmazlık testine tabi tutulmalıdır. Test yöntemi, maksimum izin verilebilir basıncın (> 1,04 MPa, maks. 4,15 MPa) en az 0,25 katı basınç altında yılda 5 gram veya daha fazla soğutma sıvısı hassasiyetinde olmalıdır. Sızıntı tespit edilmez.

• Yanıcı soğutucu madde içeren ürün, Kurulum Talimatlarının Tablo I’da belirtilen Amin (m²) minimum oda alanına uygun olarak kurulmalıdır.

• Sahada şarj durumunda, soğutma sıvısı yükü üzerinde farklı boru uzunluğundan kaynaklanan etki, sayısal olarak ölçülmeli ve etiketlenmelidir

• Boru hattı kurulumunun minimum düzeyde tutulduğundan emin olun. Dişli boru kullanmaktan kaçının ve aşırı bükülmeye izin vermeyin.

• Boru hattı kurulumunun fiziksel hasardan korunduğundan emin olun.

• Ulusal gaz düzenlemelerine, yasalara ve mevzuata uygun olmalıdır. Uygulanabilir tüm düzenlemelere göre ilgili yetkilileri bildirin.

• Mekanik bağlantılara bakım amaçları için erişilebilir olduğundan emin olun.

• Mekanik havalandırmanın gerekmesi halinde, havalandırma delikleri tıkalı olmamalıdır.

• Ürün imha edileceği zaman, #12’deki tedbirleri takip edin ve ulusal yönetmeliklere riayet edin. Uygun taşıma işlemleri için her zaman yerel bürolar ile irtibata geçin.

2. Hizmete hazırlama

2-1. Servis personeli

• Sistem, kullanıcı veya sorumlu kişi tarafından çalıştırılan eğitimli ve sertifikalı bir servis personeli tarafından muayene edilir, düzenli olarak denetlenir ve bakımı yapılır.

• Gerçek soğutma sıvısı yükü, soğutucu gaz içeren bölümlerin monte edildiği oda ölçüsüne uygun olmalıdır.

• Soğutma sıvısı yükünün sızıntı yapmadığından emin olun.

• Bir soğutucu gaz devresi üzerinde çalışan veya içine giren herhangi bir vasıflı kişi, sanayi onaylı değerlendirme şartnamesine uygun olarak güvenli şekilde soğutucu gazları taşıma yetkisi veren sanayi onaylı değerlendirme merciinden geçerli bir sertifikaya sahip olmalıdır.

• Hizmete hazırlama işlemi, sadece ekipman üreticisi tarafından önerildiği gibi yerine getirilmelidir. Başka vasıflı personelin yardımını gerektiren bakım ve onarım işlemleri, yanıcı soğutucu gazların kullanımı konusunda yetkili kişinin gözetimi altında yerine getirilmelidir.

• Hizmete hazırlama işlemi, sadece üretici firma tarafından önerildiği gibi yerine getirilmelidir.

Güvenlik önlemleri334 Güvenlik önlemleri 2-2. Çalışma

• Yanıcı soğutucu gazlar içeren sistemler üzerinde çalışmaya başlamadan önce, güvenlik kontrolleri tutuşturma riskinin azaltılmasını sağlamak için gereklidir. Soğutma sistemindeki onarım işlemleri için,#2-2 ila #2-8 arasında aktarılan tedbirler sistem üzerinde çalışmaya başlamadan önce takip edilmelidir.

• Çalışma yerine getirilirken mevcut olan yanıcı bir gaz ya da buhar riskini minimuma indirmek için kontrollü bir prosedür altında çalışma yapılmalıdır.

• Tüm bakım personeli ve bölgede çalışan diğer personel, eğitimli olmalı ve yerine getirilen çalışmanın niteliğine göre denetlenmelidir.

• Etrafı çevrili alanlarda çalışmaktan kaçının. Her zaman kaynağından, en az 2 metre güvenlik mesafesi veya en az 2 metre yarıçapında serbest bir alan oluşturun.

• Koşullar izin verdiği sürece, solunum koruma tertibatı dahil, uygun koruyucu ekipmanları giyin.

• Tüm tutuşturma kaynaklarını ve sıcak metal yüzeyleri uzak tutun.

2-3. Soğutucu gaz varlığının kontrol edilmesi

• Alan, teknisyenin potansiyel olarak yanıcı atmosferlerin farkında olmasını sağlamak için, çalışma öncesi ve sırasında uygun bir soğutucu gaz detektörü ile kontrol edilmelidir

• Kullanılan kaçak detektörü ekipmanının yanıcı soğutucu gazlar ile kullanılmaya uygun, örn. kıvılcım çıkarmaz, gerektiği gibi mühürlenmiş veya kendinden güvenlikli olduğundan emin olun.

• Sızıntı/sıçrama olması halinde, alanı derhal havalandırın ve rüzgara karşı ve taşmadan/tahliyeden uzak durun.

• Sızıntı/sıçrama olması halinde, insanlara kaçak/taşma rüzgarını arkadan almalarını söyleyin, derhal tehlikeli alanı izole edin ve yetkili olmayan personeli dışarıda bırakın. 2-4. Yangın söndürücünün varlığı

• Soğutucu ekipmanı ya da herhangi bir birleşik bölüm üzerinde herhangi bir sıcak çalışmanın yapılması gerekirse, uygun bir yangın söndürme ekipmanı el altında bulundurulmalıdır.

• Yükleme alanının yakınında kuru toz veya CO

yangın söndürücüsü bulundurun.

2-5. Tutuşturma kaynakları yok

• Yanıcı soğutucu gaz içeren ya da içermiş olan herhangi bir boru hattını kapsayan bir soğutucu sistemi ile ilgili çalışma yapan hiç kimse, yangın ya da patlama riskine neden olabilecek şekilde herhangi bir tutuşturma kaynağı kullanmamalıdır. Böyle bir çalışmayı yerine getirirken sigara içmemelidir.

• Sigara içmek gibi tüm olası tutuşturma kaynakları, yanıcı soğutucu gazın etraftaki alanda muhtemelen serbest kaldığı, kurulum, onarım, çıkarma ve imha etme yerinden yeterince uzakta tutulmalıdır.

• Çalışmaya başlamadan önce, ekipmanın etrafındaki alan yanma tehlikelerinin veya tutuşturma risklerinin olmadığından emin olmak için gözden geçirilmelidir.

• “Sigara İçilmez” işaretleri konmalıdır. 2-6. Havalandırılan alan

• Alanın açıkta olduğundan veya sisteme girmeden veya herhangi bir sıcak işlem yapmadan önce gerektiği şekilde havalandırıldığından emin olun.

• Havalandırma derecesi, çalışmanın yapıldığı süre boyunca sürekli olmalıdır.

• Havalandırma, herhangi bir serbest bırakılmış soğutucu gazı emniyetli bir şekilde dağıtmalı ve tercihen atmosferin içine dışarıdan çıkarmalıdır.

2-7. Soğutucu ekipmanındaki kontroller

• Elektrik bileşenleri yüklendiği yerde, amaca ve doğru şartnameye uygun olmalıdırlar.

• Her zaman, üretici firmanın bakım ve hizmete alma kılavuzları takip edilmelidir

• Şüphe duyulursa, destek için üretici firmanın teknik departmanına danışın.

• Aşağıdaki kontroller, yanıcı soğutucu gaz kullanan tesisatlara tatbik edilmelidir -Gerçek soğutucu şarjı, soğutucu içeren parçaların takıldığı odanın boyutuna uygundur. -Havalandırma mekanizmaları ve çıkış ağızları, yeterli düzeyde çalışıyor olmalı ve tıkalı olmamalıdır. -Eğer dolaylı bir soğutma devresi kullanılıyorsa, ikincil devre soğutucu gazın varlığı açısından kontrol edilmelidir. -Ekipmandaki işaretler, görülebilir ve okunaklı olmalıdır. Okunaksız olan markalama ve işaretler düzeltilmelidir -Soğutucu borusu veya bileşenleri, bileşenler aşınmaya doğası gereği dayanıklı olan veya aşınmaya karşı uygun şekilde korunan malzemelerden üretilmemişlerse, soğutucu içeren bileşenleri aşındırabilen herhangi bir maddeye maruz kalma ihtimali olmayan bir pozisyona monte edilmelidir

Güvenlik önlemleri336 Güvenlik önlemleri 2-8. Elektrikli cihazlardaki kontroller

• Elektrik bileşenlerindeki onarım ve bakım işlemleri, ilk güvenlik kontrollerini ve bileşen kontrol prosedürlerini kapsamalıdır.

• İlk güvenlik kontrolleri, şunlarla sınırlı olmalıdır:- -Kapasitörlerin boşaltılması: kıvılcım olasılığını önlemek için emniyetli bir şekilde yapılmalıdır. -Elektrik yüklü elektrik bileşenlerinin olmadığı ve elektrik tellerinin sistem yüklenirken, kurtarılırken veya temizlenirken açıkta olmadığı. -Topraklamanın sürekliliği.

• Her zaman, üretici firmanın bakım ve hizmete alma kılavuzları takip edilmelidir

• Şüphe duyulursa, destek için üretici firmanın teknik departmanına danışın.

• Eğer güvenliği tehlikeye atabilen bir hata mevcut ise, hiçbir güç kaynağı, yeterince ilgileninceye kadar, devreye bağlı olmamalıdır.

• Eğer hata hemen düzeltilemiyor fakat çalışmaya devam etmek gerekiyor ise, uygun bir geçici çözüm bulunmalıdır.

• Ekipmanın sahibi bilgilendirilmeli veya ekipman sahibine rapor verilmelidir, bu nedenle sonraki bölümde tüm parçaların bilgisi verilmektedir

3. Mühürlü bileşenlerdeki onarım

• Mühürlü bileşenlerdeki onarım işlemleri sırasında, tüm güç kaynaklarının bağlantısı mühürlü herhangi bir kapak çıkarılmadan önce, vb. çalışan ekipmandan kesilmelidir.

• Hizmete alma işlemi sırasında ekipmanda bir güç kaynağının olması kesinlikle gerekli ise, sızıntı tespitinin kalıcı bir çalışma şekli potansiyel bir tehlikeli durumu bildirmek için en kritik noktaya yerleştirilmelidir.

• Elektrikli bileşenler üzerinde çalışırken kılıfın koruma seviyesi etkilenecek şekilde değiştirilmemesini sağlamak için aşağıdakilere dikkat edilmelidir. Bu, kablolardaki hasarları, bağlantı sayısının fazla olmasını, orijinal şartnameye göre yapılmamış terminalleri, contalardaki hasarları, hatalı rakor montajını, vb. içerir.

• Aygıtların emniyetli şekilde monte edildiğinden emin olun.

• Contaların veya sızdırmazlık malzemelerinin yanıcı atmosferlerin girişini önleme amacına artık hizmet etmeyecek şekilde aşınmaya uğramadığından emin olun.

• Yedek parçalar, üretici firmanın şartnamesine uygun olmalıdır. NOT: Silikon sızdırmazlık malzemesinin kullanımı, kaçak tespit ekipmanının bazı tiplerinin etkinliğini engelleyebilir. Kendinden güvenlikli bileşenlerin üzerinde çalışmadan önce izole edilmesi gerekmez.

4. Kendinden güvenlikli

bileşenlerdeki onarım işlemleri

• Kullanılan ekipman için izin verilen, kabul edilebilir gerilim ve akım sınırlarını aşmamasını sağlamadan, devreye herhangi bir kalıcı endüktif ya da kapasite yükü tatbik etmeyin.

• Kendinden güvenlikli bileşenler, sadece yanıcı bir atmosferin varlığında çalışabilen tipte olmalıdır.

• Test aygıtları, doğru sınıfta olmalıdır.

• Bileşenleri sadece üretici firma tarafından belirtilen parçalar ile değiştirin. Üretici firma tarafından belirtilmemiş parçalar, bir kaçaktan atmosferde soğutucu gazın tutuşmasına neden olabilir.

• Kabloların aşınmaya, paslanmaya, aşırı basınca, vibrasyona, keskin kenarlara ya da herhangi bir başka olumsuz çevresel etkilere maruz kalmayacağını kontrol edin.

• Kontrol, kompresörler veya fanlar gibi kaynakların yol açtığı yıpranma etkilerini veya aralıksız vibrasyonu da göz önünde bulundurmalıdır.

6. Yanıcı soğutucu gazların tespit

• Hiçbir koşulda, potansiyel tutuşturma kaynakları soğutucu gaz kaçaklarını araştırırken veya tespit ederken kullanılmamalıdır.

• Halojen el feneri (ya da çıplak bir alev kullanan herhangi bir başka detektör) kullanılmamalıdır.

Aşağıdaki sızıntı tespit yöntemleri tüm soğutma sıvısı sistemleri için kabul edilebilir sayılır

• Maksimum izin verilebilir basıncın (> 1,04 MPa, maks. 4,15 MPa) en az 0,25 katı basınç altında yılda 5 gram veya daha fazla soğutma sıvısı hassasiyetinde algılama ekipmanı, örneğin bir evrensel yoklayıcı kullanıldığında sızıntı tespit edilmemelidir

• Elektronik kaçak detektörleri, yanıcı soğutucu gazları tespit etmek için kullanılmalıdır fakat hassasiyet yeterli olmayabilir ya da yeniden kalibre edilmesi gerekebilir. (Tespit ekipmanı, soğutucu olmayan bir alanda kalibre edilmelidir.)

• Detektörün potansiyel tutuşturma kaynağı olmadığından ve kullanılan soğutucu için uygun olduğundan emin olun.

• Kaçak tespit ekipmanı, soğutucu gazın LFL yüzdesinde ayarlanmalı ve kullanılan soğutucuya kalibre edilmelidir ve uygun olan gaz yüzdesi (maksimum %25) onaylanmalıdır.

• Sızıntı algılama sıvıları çoğu soğutma sıvısı ile kullanıma uygundur; örneğin, kabarcık yöntemi ve floresan yöntemi ajanları. Klor, soğutma sıvısı ile reaksiyona girip bakır boruları paslandırabileceği için klor içeren deterjanlar kullanılmamalıdır.

• Eğer kaçaktan şüpheleniliyorsa, tüm çıplak alevler kaldırılmalı/ söndürülmelidir.

• Eğer bir soğutucu gaz sızıntısı lehimleme gerektirirse, soğutucu gazın tamamı sistemden kurtarılmalı ya da kaçaktan uzakta sistemin bir bölümünde izole edilmelidir (kapama valfleri aracılığıyla). Soğutma sıvısını kaldırmak için #8’deki önlemlere uyulmalıdır.

Güvenlik önlemleri338 Güvenlik önlemleri

8. Kaldırma ve boşaltma

• Onarım işlemleri yapmak – veya herhangi bir başka amaç için – soğutucu gaz devresine girilirken, klasik prosedürler kullanılmalıdır. Bununla beraber, tutuşabilirlik söz konusu olduğundan en iyi uygulamanın takip edilmesi önemlidir. Aşağıdaki prosedüre riayet edilmelidir: soğutucu gazı kaldırın -> devreyi etkisiz gaz ile temizleyin -> boşaltın -> etkisiz gaz ile temizleyin -> devreyi keserek ya da lehimleyerek açın.

• Soğutucu gaz yükü, doğru kurtarma silindirlerinin içinde değerlendirilmelidir.

• Sistem, cihazın güvenliğini sağlamak için OFN ile “arıtılmalıdır”.

• Bu işlemin birkaç defa tekrar edilmesi gerekebilir.

• Sıkıştırılmış hava ya da oksijen, bu görev için kullanılmamalıdır.

• Arıtma, sistemdeki vakumun OFN ile kesilmesiyle ve çalışma basıncına ulaşılana kadar doldurulmaya devam edildikten sonra atmosfere boşaltılarak ve sonunda bir vakuma çekilerek sağlanacaktır.

• Bu işlem, sistem içinde soğutucu gaz kalmayıncaya kadar tekrar edilmelidir

• Nihai OFN yüklemesi kullanıldığı zaman, sistem çalışmayı gerçekleştirmek için atmosferik basınçta boşaltılmalıdır.

• Bu işlem, boru hattı üzerindeki sert lehimleme işlemleri yapılması gerekiyorsa, kesinlikle gereklidir.

• Vakum pompası için çıkış ağzının herhangi bir potansiyel tutuşturma kaynağına yakın olmadığından ve havalandırmanın mevcut olduğundan emin olun. OFN = oksijensiz nitrojen, atıl gaz türü

9. Yükleme prosedürleri

• Klasik yükleme prosedürlerine ek olarak, aşağıdaki gereklilikler takip edilmelidir -Yükleme ekipmanı kullanılırken, farklı soğutucu gazların bulaşmadığından emin olun. -Hortumlar ya da hatlar, içlerinde bulunan soğutucu gaz miktarını minimuma indirmek için mümkün olduğunca kısa olmalıdır. -Silindirler talimatlara uygun olarak gerekli konumda tutulmalıdır. -Soğutucu sisteminin soğutucu gaz ile sistemi yüklemeden önce topraklandığından emin olun. -Yükleme işlemi tamamlandığı zaman (henüz tamamlanmamışsa), sistemi etiketleyin. -Soğutucu sistemini çok fazla doldurmamaya çok dikkat edilmelidir

• Sistemi yeniden yükleme işleminden önce, OFN ile basınç testi yapılmalıdır (bkz. #7).

• Sistemde, yükleme işlemi tamamlandığı zaman fakat çalıştırmadan önce kaçak testi yapılmalıdır.

• Sonraki kaçak testi, çalışma yerini terk etmeden önce yapılmalıdır.

• Elektrostatik yük, birikebilir ve soğutucu gazı yüklerken ve boşaltırken tehlikeli bir durum yaratabilir. Yangın veya patlama riskini önlemek için, yükleme/ boşaltma işleminden önce konteynerleri ve ekipmanı topraklayarak ve bağlayarak nakil sırasında statik elektriği dağıtın.

10. Hizmet dışı bırakma

• Bu prosedürü yerine getirmeden önce, teknisyenin ekipman ve tüm detayları hakkında tamamen bilgisi olması gerekir.

• Tüm soğutucu gazların emniyetli şekilde kurtarılması önerilen bir uygulamadır.

• Görev yerine getirilmeden önce, düzeltilmiş soğutucu gaz yeniden kullanılmadan önce analiz yapılmasının gerekmesi halinde, bir yağ ve soğutucu gaz örneği alınmalıdır.

• Elektrik gücünün, görev başlatılmadan önce, kullanılabilir durumda olması gerekir. a) Ekipman ve yaptığı işlem hakkında bilgi sahibi olun. b) Sistemi elektriksel olarak izole edin c) Prosedüre girişmeden önce:

• mekanik taşıma ekipmanları, gerekirse, soğutucu gaz silindirlerini taşımak için kullanılabilir;

• tüm kişisel koruyucu ekipmanlar, mevcut ve doğru şekilde kullanılabilir olmalıdır;

• kurtarma işlemi, yetkili bir kişi tarafından her zaman kontrol edilmelidir;

• kurtarma ekipmanları ve silindirler, gereken standartlara uygun olmalıdır. d) Mümkünse, soğutucu sistemi toplayın. e) Eğer vakum mümkün değilse, soğutucu gazın sistemin muhtelif bölümlerinden kaldırılabilmesi için bir dağıtıcı yapın. f) Silindirin kurtarma işlemi yapılmadan önce ölçekler üzerinde yer aldığından emin olun. g) Kurtarma makinesini başlatın ve talimatlara uygun olarak çalıştırın. h) Silindirleri çok fazla doldurmayın. (Maks. %80 hacimli sıvı yüklentisi).

i) Silindirin maksimum çalışma

basıncını, kısa süreliğine de olsa, aşmayın. j) Silindirler doğru şekilde doldurulduğu ve işlem tamamlandığı zaman, silindirlerin ve ekipmanın çalışma yerinden derhal çıkarıldığından ve tüm izolasyon valerinin kapatıldığından emin olun. k) Kurtarılan soğutucu gaz, temizlenmeden ve kontrol edilmeden, başka bir soğutucu sistemine yüklenmemelidir.

• Elektrostatik yük, birikebilir ve soğutucu gazı yüklerken ve boşaltırken tehlikeli bir durum yaratabilir. Yangın veya patlama riskini önlemek için, yükleme/ boşaltma işleminden önce konteynerleri ve ekipmanı topraklayarak ve bağlayarak nakil sırasında statik elektriği dağıtın.

• Ekipman, hizmet dışı bırakıldığını ve soğutucu gazın boşaltıldığını belirten şekilde etiketlenmelidir.

• Etikete tarih yazılıp imzalanmalıdır.

• Ekipman üzerinde, ekipmanın yanıcı soğutucu gaz içerdiğini belirten şekilde etiketler olduğundan emin olun.

Güvenlik önlemleri340 Güvenlik önlemleri

• Kurtarılan soğutucu gaz, doğru kurtarma silindirindeki soğutucu gaz tedarikçisine ve düzenlenen ilişkin Atık Nakil Notuna iade edilmelidir.

• Soğutucu gazları, kurtarma ünitelerinde ve özellikle silindirlerde karıştırmayın.

• Kompresörlerin ya da kompresör yağlarının çıkarılması gerekirse, yanıcı soğutucu gazın yağlayıcı içinde kalmadığından emin olmak için kabul edilebilir bir düzeyde boşaltılmalarını sağlayın.

• Boşaltma işlemi, kompresörün tedarikçilere iade edilmeden önce yerine getirilmelidir.

• Sadece kompresör gövdesindeki elektrikli ısıtma bu işlemi hızlandırmak için kullanılmalıdır.

• Yağ bir sistemden tahliye edildiği zaman, bu işlem emniyetli bir şekilde yerine getirilmelidir.

• Bir sistemden soğutucu gazı kaldırırken, gerek hizmete hazırlama gerekse hizmet dışı bırakma işlemleri için, tüm soğutucu gazların emniyetli şekilde kaldırılması önerilen bir uygulamadır.

• Soğutucu gazı silindirlere gönderirken, sadece uygun soğutucu gaz kurtarma silindirlerinin kullanıldığından emin olun.

• Toplam sistem yükünü tutmak için doğru sayıda silindirin kullanılabilir olduğundan emin olun.

• Kullanılacak tüm silindirler, kurtarılan soğutucu gaz için tasarlanmış ve o soğutucu gaz için etiketlenmiş olmalıdır (örn. soğutucu gazın kurtarılması için özel silindirler).

• Silindirler, basınç giderme valfine sahip olmalı ve iyi işler durumda olan kapama valfleri ile birleştirilmelidir.

• Kurtarma silindirleri boşaltılmalı ve mümkünse, kurtarma işleminden önce soğutulmalıdır.

• Kurtarma ekipmanı, ilgili ekipmana ilişkin bir dizi talimat ile birlikte iyi işler durumda ve yanıcı soğutucu gazların kurtarılması için uygun olacaktır.

• Ayrıca, bir dizi kalibre edilmiş yaylı baskül mevcut ve iyi işler durumda olmalıdır.

• Hortumlar, sızdırmaz bağlantı kesme rakorlarına sahip olmalı ve iyi durumda olmalıdır.

• Kurtarma makinesini kullanmadan önce, düzgün çalıştığını, uygun şekilde bakımının yapıldığını ve herhangi bir birleşik elektrik bileşeninin soğutucu gazın serbest kalması halinde tutuşturmayı önlemek için mühürlendiğini kontrol edin. Şüphe duyulması halinde, üretici firmaya danışın.

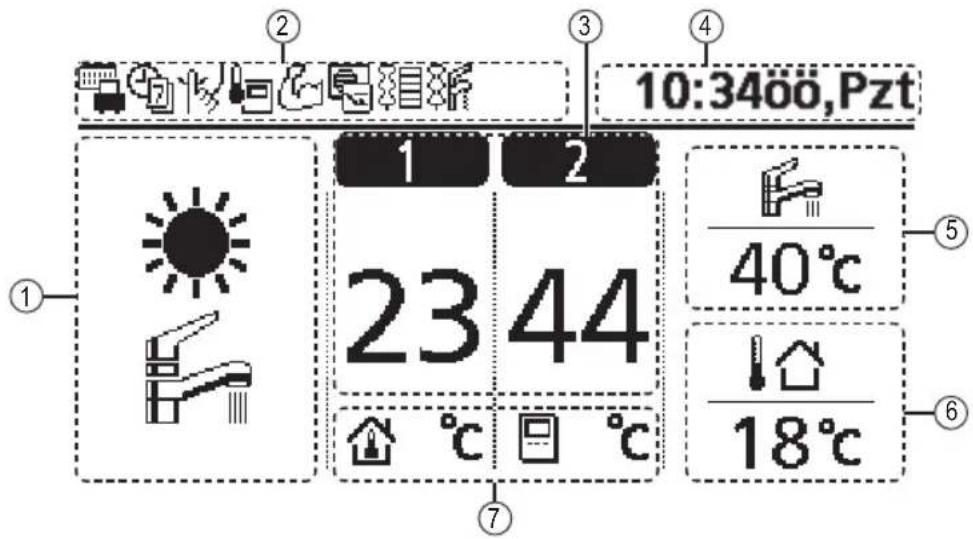

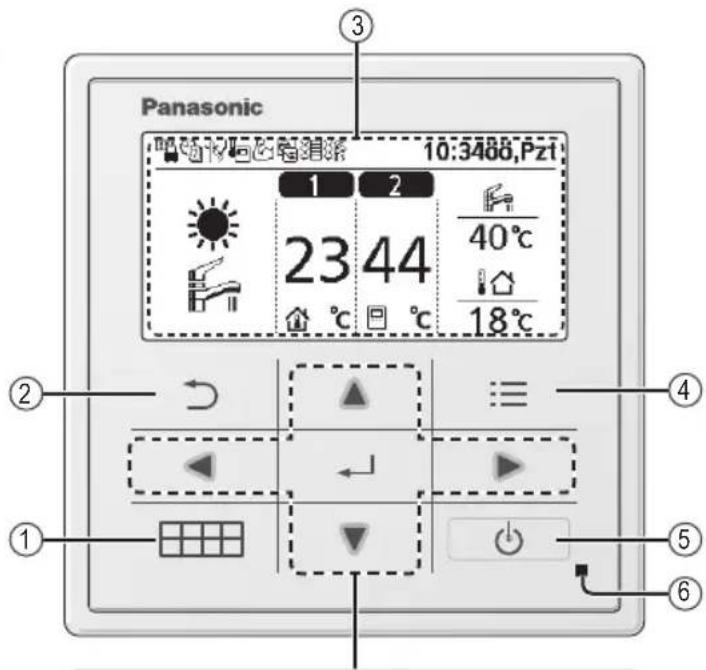

Uzaktan Kumanda düğmeleri ve ekran Düğmeler/Gösterge

Hızlı Menü düğmesi (Daha fazla bilgi için ayrı Hızlı Menü Kılavuzuna bakın.)

Geri düğmesi Önceki ekrana geri döner 3 LCD Ekran

Ana Menü düğmesi İşlev ayarı için

AÇIK/KAPALI düğmesi Çalışmayı başlatır/durdurur

Çalışma göstergesi Çalışma esnasında yanar, alarm esnasında yanıp söner. Ortaya basın Eldiven yok Kalem yok

Çapraz tuş düğmeleri Bir öğe seçer. Giriş düğmesi Seçilen içeriği sabitler. Yukarı Aşağı Sol Sağ Güvenlik önlemleri / Uzaktan Kumanda düğmeleri ve ekran342 Uzaktan Kumanda düğmeleri ve ekran Ekran 1 Mod seçimi

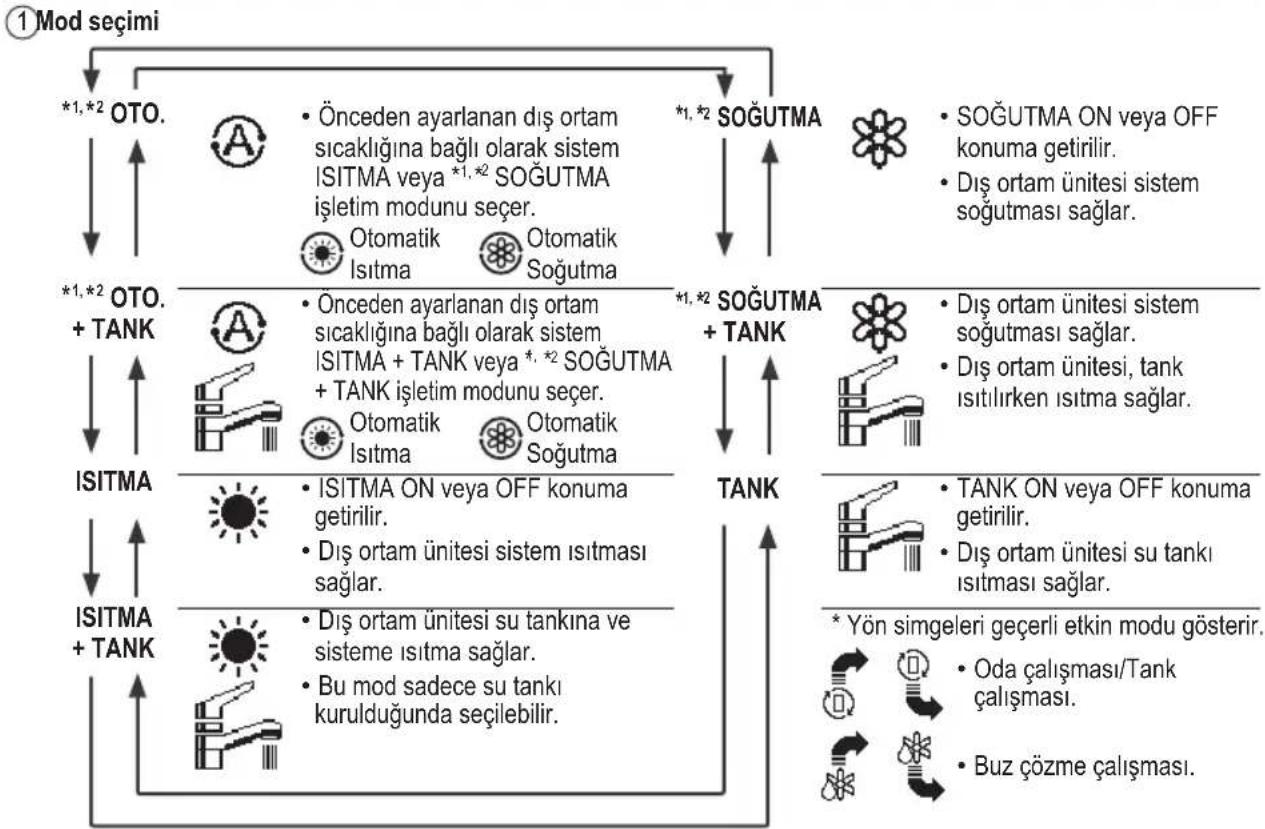

• Önceden ayarlanan dış ortam sıcaklığına bağlı olarak sistem ISITMA veya *

SOĞUTMA işletim modunu seçer. Otomatik Isıtma Otomatik Soğutma

• SOĞUTMA ON veya OFF konuma getirilir.

• Dış ortam ünitesi sistem soğutması sağlar.

• Önceden ayarlanan dış ortam sıcaklığına bağlı olarak sistem ISITMA + TANK veya *

SOĞUTMA + TANK işletim modunu seçer. Otomatik Isıtma Otomatik Soğutma

• Dış ortam ünitesi sistem soğutması sağlar.

• Dış ortam ünitesi, tank ısıtılırken ısıtma sağlar. ISITMA

• ISITMA ON veya OFF konuma getirilir.

• Dış ortam ünitesi sistem ısıtması sağlar. TANK

• TANK ON veya OFF konuma getirilir.

• Dış ortam ünitesi su tankı ısıtması sağlar. ISITMA + TANK

• Dış ortam ünitesi su tankına ve sisteme ısıtma sağlar.

• Bu mod sadece su tankı kurulduğunda seçilebilir.

• Yön simgeleri geçerli etkin modu gösterir.

• Oda çalışması/Tank çalışması.

• Buz çözme çalışması.

Çalışma simgeleri Çalışma durumu görüntülenir. Haftalık zamanlayıcı hariç çalışma OFF durumundayken simge görüntülenmez (çalışma OFF ekranı altında). Tatil çalışması durumu Haftalık Zamanlayıcı çalışma durumu Hızlı çalışma durumu Bölge: Oda Termostatı

• Dahili sensör durumu Güçlü çalışma durumu İstek Kontrolü veya SG hazır veya SHP durumu Oda Isıtıcısı durumu Tank Isıtıcısı durumu

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).343

• Telafi eğrisi Su Sıcaklığı

• Doğrudan Yalnızca havuz Oda Termostatı

• External Oda Termostatı

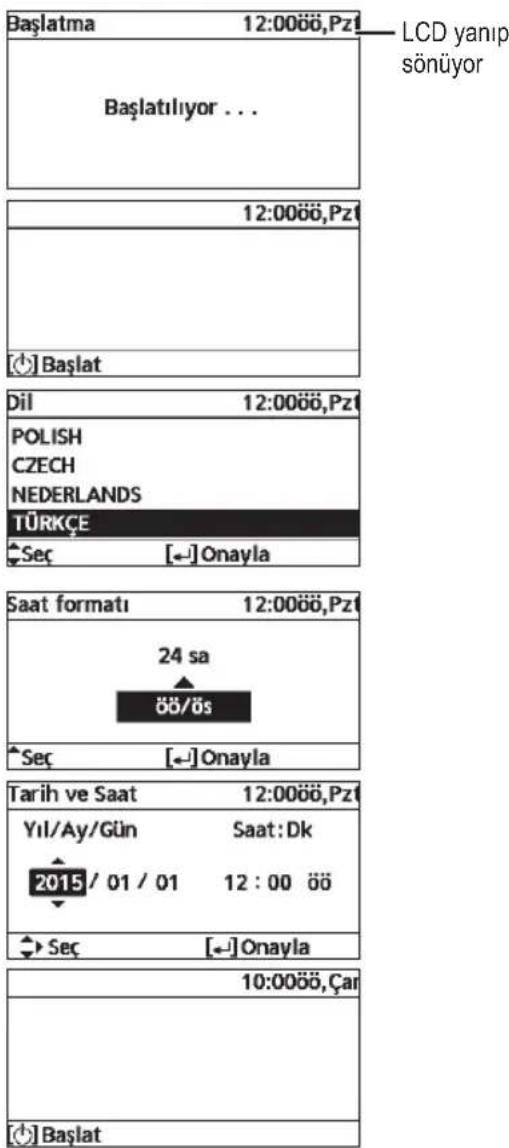

• Internal Oda Termistörü Başlatma Çeşitli menü ayarlarını yüklemeye başlamadan önce lütfen çalışma dilini seçerek ve tarih ve saati doğru ayarlayarak Uzaktan kumandayı başlatın. Güç ilk kez açıldığında, otomatik olarak ayar ekranı olur. Ayrıca menünün kişisel ayarlarından da ayarlanabilir. Dilin seçilmesi LCD yanıp sönüyor

Uzaktan Kumanda düğmeleri ve ekran / Başlatma344 Hızlı Menü Menüler Kullanıcı için Evde bulunan sisteme göre menüleri seçin ve ayarları belirleyin. Tüm başlangıç ayarları yetkili bir bayi veya uzman tarafından yapılmalıdır. Tüm başlangıç ayarlarındaki değişikliklerin yetkili bayi veya uzman tarafından yapılması önerilir.

• İlk kurulumdan sonra ayarları manuel olarak değiştirebilirsiniz.

• Başlangıç ayarları, kullanıcı tarafından değiştirilene kadar etkin kalır.

• Uzaktan Kumanda çoklu kurulum için kullanılabilir.

• Ayar yapmadan önce çalışma göstergesinin OFF olduğundan emin olun.

• Yanlış bir ayar yapılırsa sistem doğru çalışmayabilir. Lütfen yetkili bayiye danışın. <Main Menu>'yü görüntülemek için: Menüyü seçmek için: Seçilen içeriği onaylamak için: Başlangıç ayarları tamamlandıktan sonra aşağıdaki seçeneklerden bir hızlı menü seçip ayarı düzenleyebilirsiniz.

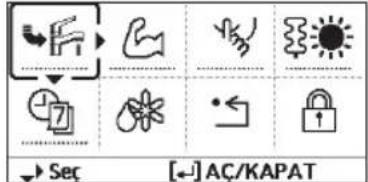

Hızlı menüyü görüntülemek için öğesine basın. Zorlu DHW Güçlü Sessiz Elekt. ısıtıcı Haftalık zamanlayıcı Zorlu Buz Çözme Hata Sıfırlama U/K Kilidi

Menüyü seçmek için öğesini kullanın.

Seçim menüsünü açmak/kapatmak için öğesine basın. Menü Varsayılan Ayar Ayar Seçenekleri / Ekran 1 İşlev kurulumu

Haftalık zamanlayıcı Haftalık zamanlayıcı ayarlandığında Kullanıcı Hızlı Menüden düzenleyebilir. 6 çalışma modelini günlük olarak ayarlamak için.

• Isıtma-Soğutma anahtarı “Evet” olarak seçilmişse veya Zorlu Isıtıcı açıksa devre dışı bırakılır. Zamanlayıcı ayarı Haftanın gününü seçin ve gerekli modelleri ayarlayın (Zaman / Çalışma AÇIK/KAPALI / Mod) Zamanlayıcıyı kopyala Haftanın gününü seçin345

Menüler Kullanıcı için Hızlı Menü / Menüler Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Tatil zamanlayıcısı Enerji tasarrufu yapmak için süre esnasında sistemi KPT yapmak ya da sıcaklığı düşürmek üzere bir tatil süresi ayarlanabilir. KPT

Tatil başlangıcı ve bitişi. Tarih ve saat KPT veya düşürülmüş sıcaklık

• Tatil zamanlayıcısı ayarı esnasında haftalık zamanlayıcı ayarı geçici olarak devre dışı bırakılabilir ancak Tatil zamanlayıcısı tamamlandığında geri yüklenir.

Sessiz zamanlayıcı Önceden ayarlanmış süre boyunca sessiz çalışmak için. 6 model ayarlanabilir. Seviye 0 modun kapalı olduğu anlamına gelir. Sessiz başlangıç zamanı: Tarih ve saat Sessizlik seviyesi: 0 ~ 3

Oda ısıtıcısı Oda ısıtıcısını AÇ veya KPT için. KPT

Tank ısıtıcı Tank ısıtıcısını AÇ veya KPT yapmak için. KPT

Sterilizasyon Otomatik sterilizasyonu AÇ veya KPT yapmak için.

• Sıcak suyla haşlanmaya veya duşun aşırı ısınmasına karşı bir tedbir olarak, sterilizasyon sırasında sistemi kullanmayın.

• Yetkili bir bayiye danışarak sterilizasyon işlevi saha ayarlarının yerel kanunlara ve yönetmeliklere uygun olduğunu kontrol ettirin.

Kul. su. mod (Ev Sıcak Suyu) DHW Tankı modunu Standard (Standart) ya da Smart (Akıllı)’ya ayarlamak için.

• Standard (Standart) mod daha hızlı bir DHW Tankı ısıtma zamanına sahipken Smart (Akıllı) mod daha düşük enerji tüketimi ile DHW Tankı’nı daha uzun sürede ısıtır. Standart Tank sensörünü Üst veya Orta olarak ayarlamak için.

• Tank sensörünün üst olarak seçilmesi tankın kaynatılmasının başlatılmasını yavaşlatır ve güç tüketimini azaltır. Lütfen sıcak su yetersiz olduğunda bu seçimi “Orta” olarak değiştirin. Üst346 Menüler Kullanıcı için Menü Varsayılan Ayar Ayar Seçenekleri / Ekran 2 Sistem denetimi

Enerji monitörü Mevcut veya geçmiş enerji tüketimi, üretim veya COP çizelgesi. Mevcut Seç ve oku Geçmiş çizelgesi Seç ve oku

• COP= Performans Katsayısı.

• Geçmiş çizelgesi için süre 1 gün/1 hafta/1 yıl olarak seçilir.

soğutma, tak ve toplam enerji tüketimi (kWh) okunabilir.

• Toplam güç sarfiyatı AC 230 V temel alınarak belirlenen tahmini bir değer olup hassas bir ekipmanla ölçülenden farklı olabilir.

Sistem bilgisi Her bölgede tüm sistem bilgilerini gösterir. 8 öğenin gerçek sistem bilgileri: Giriş / Çıkış / Bölg 1 / Bölg 2 / Tank / Havuz / COMP frekansı / Pompa debisi Seç ve oku

• Hata kodları için Sorun Gidermeye bakın.

Kompresör Kompresör performansını gösterir. Seç ve oku

Isıtıcı Yedek ısıtıcı/Tank ısıtıcı için toplam ON süre saati. Seç ve oku 3 Kişisel kurulum

Dokunma sesi Çalışma sesini AÇ/KPT yapar.

LCD kontrast Ekran kontrastını ayarlar.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).347

Menüler Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Arka aydınlatma Ekran arka ışığı süresini ayarlar. 1 dk

Arka aydınl. Yoğ. Ekran arka ışık parlaklığını ayarlar.

Saat formatı Saat ekranı tipini ayarlar. 24 sa

Tarih ve Saat Mevcut tarih ve saati ayarlar. Yıl / Ay / Gün / Saat / Dk

Dil Üst ekran için ekran dilini ayarlar.

• Yunanca için, lütfen İngilizce sürüme bakın.

Parolanın kilidini aç Tüm ayarlar için 4 haneli parola.

Kontak 1 / Kontak 2 Kurucu irtibat numarasını önceden ayarlayın. Seç ve oku348 Menüler Kurucu için Menü Varsayılan Ayar Ayar Seçenekleri / Ekran 5 Kurulumcu kurulumu Sistem kurulumu

Opsiyonel PCB bağlanabilirliği Servis için gerekli harici PCB'yi bağlamak için. Evet

• Harici PCB bağlı, sistem aşağıdaki ek işlevlere sahip olacaktır:

2 bölge üzerinde kontrol (yüzme havuzu ve içindeki suyu ısıtma işlevi dahil).

Harici kompresör anahtarı.

Isıtma-Soğutma anahtarı

Bölge ve Sensör Sensörleri seçmek ve 1. bölge veya 2. bölge sistemini seçmek için. 2 Bölge sistemi Bölg

• 1. veya 2. bölge sistemini seçtikten sonra oda veya yüzme havuzu seçimine ilerleyin.

• Yüzme havuzu seçilirse sıcaklık T sıcaklığı için 0 °C ~10 °C arasında seçilmelidir. Sensör

• Oda termostatı için daha fazla harici veya dahili seçim vardır.

Isıtıcı kapasitesi Gereksiz olduğu takdirde ısıtıcı gücünü azaltabilirsiniz.* 3 kW / 6 kW / 9 kW

• kW seçenekleri modele bağlı olarak değişir.

Donma engelleme Sistem KAPALIYKEN su donması korumasını etkinleştirebilir veya devre dışı bırakabilirsiniz Evet

DHW Kapasitesi Tank ısıtma kapasitesini değişken veya standart olarak değiştirmek için. Değişken kapasite tankı hızlı modda ısıtır ve verimli modda tank sıcaklığını korur. Standart kapasite tankı nominal ısıtma kapasitesiyle ısıtır. Değişken349

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Taban altı ısıtıcı Taban haznesi ısıtıcının bağlı olup olmadığını seçmek için.

• Tip A - Taban haznesi ısıtıcı sadece cihazın çalışması sırasında etkinleşir.

• Tip B -Taban haznesi ısıtıcı, dış ortam sıcaklığı 5°C veya daha düşük olunca devreye girer. Hayır Evet

Taban haznesi ısıtıcı tipi*.

Alternatif dış ünite sensörü Bir alternatif dış mekan sensörlü seçmek için. Hayır

Talep kontrolü Hayır

Harici kompresör SW Hayır

Sirkülasyon sıvısı Sistemde su mu yoksa glikol mü sirküle edileceğini seçmek için.

Isıtma-Soğutma SW Hayır Menüler350 Menüler Kurucu için Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Elekt. ısıtıcı Zorlu ısıtıcıyı manuel (varsayılan) veya otomatik olarak açmak için. Manuel

Buz çözme Otomatik seçim ayarlanmışsa ve düşük dış ortam sıcaklığında uzun ısıtma çalışıyorsa dış ortam ünitesi buz çözme işlemine başlayacaktır. Manuel

Defrost sinyali Buz çözme işlemi sırasında fan bobinini durdurmak amacıyla buz çözme sinyalini açmak için. (Buz çözme sinyali evet olarak ayarlanmışsa, iki değer işlevi kullanılamaz) Hayır

Pompa debisi Değişken akış pompa kontrolü veya sabit pompa çalışma kontrolünü ayarlamak için.

6 Kurulumcu kurulumu Çalışma kurulumu Dört önemli işleve veya moda erişmek için. 4 ana mod Isıtma / *

Isıtma Isıtma için çeşitli su ve ortam sıcaklıklarını ayarlamak için. Isıtma içn su sıcakl. AÇIK / Isıt. içn dış mkn sıcak. KAPALI / Isıtma Açma için T / Isıtıcı AÇIK/KAPALI Isıtma içn su sıcakl. AÇIK Kompanzasyon eğrisi Telafi eğrisi veya doğrudan çıkışta ısıtma AÇIK sıcaklıkları.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).351

Menüler Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Isıtma içn su sıcakl. AÇIK Kompanzasyon eğrisi X ekseni: -5 °C, 15 °C Y ekseni: 55 °C, 35 °C 4 sıcaklık noktası girin (Yatay X ekseninde 2, dikey Y ekseninde 2).

• Sıcaklık aralığı: X ekseni: -20 °C ~ 15 °C, Y ekseni: Aşağıya bakın

• Y ekseni girişi için sıcaklık aralığı: 1 WH-UD modeli: 20 °C ~ 60 °C 2 WH-UH modeli & Yedek ısıtıcı etkin: 25 °C ~ 65 °C 3 WH-UH modeli & Yedek ısıtıcı devre dışı: 35 °C ~ 65 °C 4 WH-UX modeli: 20 °C ~ 60 °C

• 2 bölgeli sistem seçilirse Bölge 2 için de 4 sıcaklık noktası girilmesi gerekir.

• Yalnızca 1 bölgeli sistemse “Bölg1” ve “Bölg2” ekranda görünmez. Isıtma içn su sıcakl. AÇIK Doğrudan 35 °C Isıtma ON için sıcaklık

• Min. - Maks. aralığı aşağıdaki koşullara bağlıdır: 1 WH-UD modeli: 20 °C ~ 60 °C 2 WH-UH modeli & Yedek ısıtıcı etkin: 25 °C ~ 65 °C 3 WH-UH modeli & Yedek ısıtıcı devre dışı: 35 °C ~ 65 °C 4 WH-UX modeli: 20 °C ~ 60 °C

• 2 bölgeli sistem seçilirse, Bölge 2 için sıcaklık ayar noktası girilmelidir.

• Yalnızca 1 bölgeli sistemse “Bölg1” ve “Bölg2” ekranda görünmez. Isıt. içn dış mkn sıcak. KAPALI 24 °C Isıtma OFF için sıcaklık Isıtma Açma için T 5 °C Isıtma Açma için

• Pompa debisi Maks. Çalışma olarak ayarlandığında bu ayar kullanılamaz. Isıtıcı AÇIK/KAPALI Isıtıcı AÇIK/KAPALI Isıtıcı Açma içn dış mkn sıcak. 0 °C Isıtıcı Açma için sıcaklık352 Menüler Kurucu için Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Isıtıcı AÇIK/KAPALI Isıtıcı ON için gecikme süresi 0:30 dak Isıtıcının açılması için gecikme süresi Isıtıcı AÇIK/KAPALI Isıtıcı ON için su sıcaklığı -4 °C Su ayar sıcaklığından açmak için su sıcaklığının ayarlanması. Isıtıcı AÇIK/KAPALI Isıtıcı OFF için su sıcaklığı -2 °C Su ayar sıcaklığından kapatmak için su sıcaklığının ayarlanması.

Soğutma Soğutma için çeşitli su ve ortam sıcaklıklarını ayarlamak için. Soğutma ON için su sıcaklıkları ve soğutma ON için

Soğut. için su sıcak. AÇIK Kompanzasyon eğrisi Telafi eğrisi veya doğrudan çıkışta soğutma ON sıcaklıkları. Soğut. için su sıcak. AÇIK Kompanzasyon eğrisi X ekseni: 20 °C, 30 °C Y ekseni: 15 °C, 10 °C 4 sıcaklık noktası girin (Yatay X ekseninde 2, dikey Y ekseninde 2)

• 2 bölgeli sistem seçilirse Bölge 2 için de 4 sıcaklık noktası girilmesi gerekir.

• Yalnızca 1 bölgeli sistemse “Bölg1” ve “Bölg2” ekranda görünmez.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).353

Menüler Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Soğut. için su sıcak. AÇIK Doğrudan 10 °C Soğutma ON için sıcaklığı ayarlayın

• 2 bölgeli sistem seçilirse, Bölge 2 için sıcaklık ayar noktası girilmelidir.

• Yalnızca 1 bölgeli sistemse “Bölg1” ve “Bölg2” ekranda görünmez. Soğutma Açma için T 5 °C Soğutma ON için

• Pompa debisi Maks. Çalışma olarak ayarlandığında bu ayar kullanılamaz.

Oto. Isıtmadan Soğutmaya veya Soğutmadan Isıtmaya otomatik geçiş. Isıtmadan Soğutmaya veya Soğutmadan Isıtmaya geçiş için dış mekan sıcaklıkları. (Istmdn Sğtmya) dış mkn sıc. / (Sğtmdn Istmya) dış mkn sıc. (Istmdn Sğtmya) dış mkn sıc. 15 °C Isıtmadan Soğutmaya geçiş için dış mekan sıcaklığını ayarlayın. (Sğtmdn Istmya) dış mkn sıc. 10 °C Soğutmadan Isıtmaya geçiş için dış mekan sıcaklığını ayarlayın.

Tank Tank için işlevlerin ayarlanması. Zemin işlem süresi (maks) / Tank ısıtma süresi (maks) / Tank yeniden ısıtma sıcaklığı / Sterilizasyon

• Ekranda aynı anda 3 işlev gösterilecektir. Zemin işlem süresi (maks) 8:00 Zemin çalışması için maksimum zaman (saat ve dakika olarak)

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).354 Menüler Kurucu için Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Tank ısıtma süresi (maks) 1:00 Tankı ısıtmak için maksimum zaman (saat ve dakika olarak) Tank yeniden ısıtma sıcaklığı -8 °C Tank suyunun kaynatılmasını gerçekleştirmek için sıcaklığı ayarlayın. Sterilizasyon Pazartesi Haftanın 1 veya daha fazla günü için sterilizasyon ayarlanabilir. Paz / Pzt / Sal / Çar / Per / Cum / Cts Sterilizasyon: Süre 12:00 Tankı sterilize etmek için seçilen haftanın günleri zamları 0:00 ~ 23:59 Sterilizasyon: Kaynama sıcakl. 65 °C Tankı sterilize etmek için kaynama noktasını ayarlayın. Sterilizasyon: İşl. süresi (maks) 0:10 Sterilize etme zamanını ayarlayın. (saat ve dakika olarak) 7 Kurulumcu kurulumu Servis kurulumu

Pompa maksimum hızı Pompanın maksimum hızını ayarlamak için. Pompanın akış hızı, maks. İş ve çalışma AÇ/ KPT ayarının yapılması. Akış hızı: XX:X Lt/dk Maks. İş: 0x40 ~ 0xFF, Pompa: AÇ/KPT/Hava Boş.355

Menüler Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Gaz top. Pompa aşağı çalışmasını ayarlamak için. Gaz top. işlemi

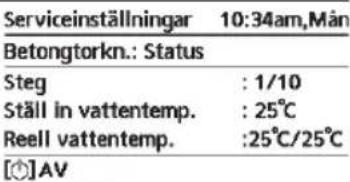

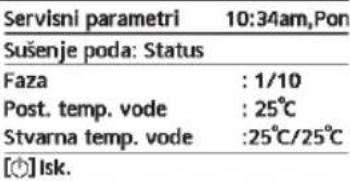

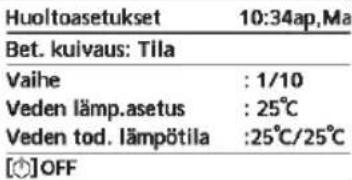

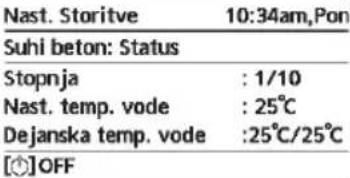

Şap kurutma İnşaat esnasında betonu (zemin, duvarlar, vb.) kurutmak için. Bu menüyü başka amaçlar için ve inşaat dışındaki zamanlarda kullanmayın Beton kurutma sıcaklığını ayarlamak için düzenleyin. AÇ / Düzenle Düzenle Aşamalar: 1 Sıcaklık: 25 °C Beton kurutma için ısıtma sıcaklığı. İstenilen aşamaları seçin: 1 ~ 10, aralık: 1 ~ 99

Her aşama için kuru beton sıcaklıkları ayarını onaylayın.

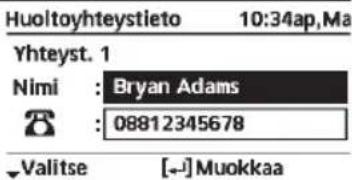

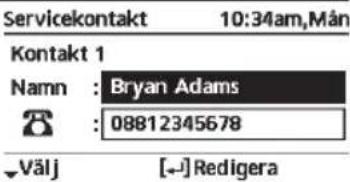

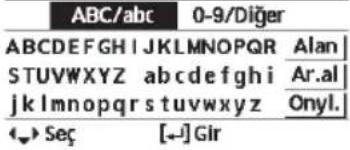

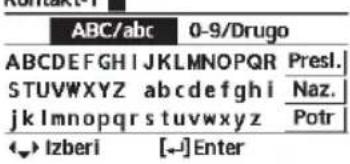

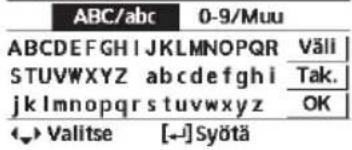

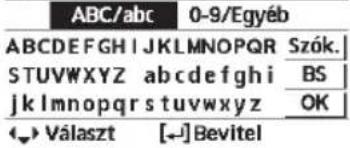

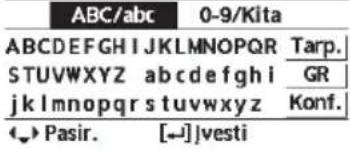

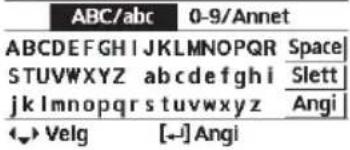

Servis iletişimi Kullanıcı için 2 irtibat adı ve numarası belirlemek için. Servis mühendisinin adı ve irtibat numarası. Kontak 1 / Kontak 2 Kontak 1 / Kontak 2 İrtibat adı veya numarası. Adı / telefon simgesi Giriş adı ve numarası İrtibat adı: a ~ z alfabe. İrtibat numarası: 1 ~ 9356 İç ünite

• Doğrudan su sıçratmayın. Ürünü yumuşak kuru bir bezle hafifçe siliniz. Temizlik talimatları Sistemin optimum performansını sağlayabilmesi için belirli aralıklarla temizleme işlemi yapılmalıdır. Lütfen yetkili bayiye danışın.

• Temizlikten önce güç kaynağının bağlantısını kesin.

• Benzen, tiner veya ovma tozu kullanmayınız.

• Yalnızca sabun ( pH7) veya standart ev deterjanları kullanınız.

• 40 °C den daha sıcak su kullanmayınız. Ürün uzun süre kullanılmayacak ise

• Sıhhi Su Tankı içerisindeki su tahliye edilmelidir.

• Güç kaynağının bağlantısını kesin. Bakım yapılamayan durumlar Aşağıdaki durumlarda güç kaynağının bağlantısını kesin ve yetkili bayiye danışın:

• Çalışma sırasında anormal gürültü.

• Uzaktan kumandaya su/yabancı madde girmiş.

• İç ünitenin su akıtması.

• Devre kesici sigorta sigorta sık sık atıyor.

• Güç kablosu aşırı sıcak. Sıhhi Su Tankı Su filtresi

• Su filtesini yılda en az bir kez yıkayın. Bunu ihmal etmeniz filtrenin tıkanmasına ve buna bağlı olarak sistemin arızalanmasına neden olabilir. Lütfen yetkili bayiye danışın.

• Lütfen mıknatıs üzerindeki tozu temizleyin. Su Filtresi Takımı Dış ünite

• Hava giriş ve çıkış ağızlarını engellemeyin. Aksi takdirde sistem performansı düşebilir veya sistem arızalanabilir. Havalandırma temin etmek için varsa tüm engelleri kaldırın.

• Kar yağdığında, hava giriş ve çıkış ağızlarının karla kaplanmasını önlemek için dış ünitenin çevresini temizleyin ve varsa karı giderin.

Su basıncı göstergesi

• Cam kapağa sert ve sivri uçlu cisimlerle basmayın veya vurmayın. Aksi takdirde ünite hasar görebilir.

• Su basıncının 0,05 ila 0,3 MPa (0,1 MPa = 1 bar) olmasını sağlayın.

• Su basıncı bu aralığın dışındaysa lütfen yetkili bayinize danışın. BAKIM Kullanıcı
• Ünitelerin optimum performansla çalışabilmesi için, kullanıcı dış ünitenin hava giriş ve çıkış ağızlarında herhangi bir engel olup olmadığını kontrol etmeli, varsa kaldırmalıdır.

• Kullanıcılar üniteye bakım yapmaya ya da parçalarını değiştirmeye kalkışmamalıdır.

• Planlı kontrol için yetkili bayiye danışın. Bayi

• Ünitelerin güvenli ve optimum performansla çalışabilmesi için, üniteler, RCCB/ELCB’ın (Artık Akım Devre Kesici/Toprak Kaçak Akım Kesici) işlevsel kontrolü, saha kablolama ve boru tesisatı üzerinde yetkili bayi tarafından düzenli aralıklarla mevsimsel kontroller yapılmalıdır.

• Sıhhi Su Tankına özel olarak; Su Filtresi Takımına periyodik olarak bakım yapılması önemlidir.357

Temizlik talimatları / Sorun giderme Sorun giderme Aşağıdaki durumlar üründe arıza olduğunu göstermez. Belirti Sebep Çalışma sırasında su akış sesi. •Ürünün içerisindeki soğutucu akışı. Çalışma başlatıldıktan sonra bir kaç dakikalık gecikme oluyor.

• Gecikme kompresörün korunması içindir. Dış üniteden su/buhar geliyor. •Borularda yoğuşma veya buharlaşma meydana geliyor. Isıtma modunda dış üniteden buhar çıkıyor.

• Bunun nedeni ısı eşanjöründeki buz çözme işlemidir. Dış ünite çalışmıyor. •Bunun nedeni, dış ortam sıcaklığı işletim aralığının dışındayken etkinleşen sistem koruma kontrolüdür. Sistemin çalışması duruyor. •Bunun nedeni sistemin koruma kontrolüdür. Su giriş sıcaklığı 10°C'den düşük olduğunda kompresör durur ve yedek ısıtıcıya güç verilir. Sistem güçlükle ısıtıyor. •Panel ve zemin aynı anda ısıtılıyorken sıcak suyun sıcaklığı düşebilir, bu da sistemin ısıtma kapasitesini azaltabilir.

• Dış ortam hava sıcaklığı düşük olduğunda sistemin ısınması ve ısıtma yapması için daha uzun süre gerekebilir.

• Dış ünitedeki tahliye ağzı veya giriş ağzı kar yığını gibi yabancı maddelerle engellenmiş/kapatılmış.

• Önceden ayarlanmış su çıkış sıcaklığı düşük olduğunda sistemin ısınması için daha uzun süre gerekebilir. Sistem hemen ısıtmıyor. •Düşük bir su sıcaklığında çalıştırılmaya başlanmışsa sistemin suyu ısıtması biraz zaman alabilir. Yedek ısıtıcı, devre dışı bırakılmış olmasına rağmen otomatik olarak AÇILIYOR.

• Bunun nedeni iç ünite ısı eşanjörünün koruma kontrolüdür. Zamanlayıcı ayarlanmazsa çalışma otomatik olarak başlar.

• Sterilizasyon zamanlayıcısı ayarlanmış. Yüksek soğutucu gürültüsü birkaç dakika sürüyor.

• Bunun nedeni, -10°C'nin altındaki ortam sıcaklıklarında gerçekleştirilen buz çözme işlemi sırasında koruma kontrolünün devreye girmesidir.

Cool modu kullanılamaz. •Sistem yalnızca HEAT modunda çalışacak biçimde kilitlenmiştir. Servisinizi aramadan önce aşağıdaki kontrolleri yapınız. Belirti Kontrol HEAT/*

Cool modunda çalışma verimli çalışmıyor.

• Sıcaklığı doğru olarak ayarlayınız.

• Panel ısıtıcı/soğutucu vanasını kapatın.

• Dış ünitenin hava giriş ve hava çıkış ağızlarındaki tüm engelleri kaldırın. Çalışma sırasında gürültü. •Dış ünitenin ve iç ünitenin eğimli kurulmuş.

• Kapağı doğru kapatın. Sistem çalışmıyor. •Devre kesici tetiklenmiş/devreye girmiş. Çalışma LED’i yanmıyor veya Uzaktan Kumandada hiçbir şey gösterilmiyor.

• Güç kaynağı sorunsuz çalışıyor veya bir elektrik kesintisi oldu.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).358 Yanıp sönüyor Hata numarası Sistem ayarı veya çalışmasında bazı sorunlar olduğunda ekranda görünebilen hata kodlarının listesi aşağıdadır. Ekranda aşağıdaki gibi hata kodu gösterildiğinde Uzaktan Kumandada kayıtlı numarayla ya da en yakın yetkili bayiyle irtibata geçin. ve dışındaki tüm anahtarlar devre dışı bırakılır. Sorun giderme Hata No. Hata açıklaması H12 Kapasite uyuşmazlığı H15 Kompresör sensörü hatası H20 Pompa hatası H23 Soğutucu sensörü hatası H27 Servis valfi hatası H28 Güneş enerjisi sensörü hatası H31 Havuz sensörü hatası H36 Tampon tankı sensörü hatası H38 Marka uyumsuz hatası H42 Düşük basınç hatası H43 Bölge 1 sensörü hatası H44 Bölge 2 sensörü hatası H62 Su akışı hatası H63 Düşük basınç sensörü hatası H64 Yüksek basınç sensörü hatası H65 Buz çözme suyu sirkülasyon hatası H67 Harici termistör 1 hatası H68 Harici termistör 2 hatası H70 Yedek ısıtıcı OLP hatası H72 Tank sensörü hatası H74 PCB iletişim hatası H75 Düşük su sıcaklığı koruması H76 UK-İç Mekan iletişim hatası H90 İç Mekan-Dış Mekan iletişim hatası H91 Tank ısıtıcısı OLP hatası H95 Voltaj bağlantısı hatası H98 Yüksek basınç koruması H99 İç mekan donmayı önleme Hata No. Hata açıklaması F12 Basınç anahtarı etkinleştirilmiş F14 Zayıf kompresör dönüşü F15 Fan motoru kilidi hatası F16 Geçerli koruma F20 Kompresör aşırı yük koruması F22 Transistör modülü aşırı yük koruması F23 DC tepe değeri F24 Soğutucu döngüsü hatası F25

Soğutma/ısıtma döngüsü hatası F27 Basınç anahtarı hatası F29 Düşük boşaltmalı süper ısıtma F30 Su çıkışı sensörü 2 hatası F32 Dahili termostat hatası F36 Dış mekan ortam sensörü hatası F37 Su girişi sensörü hatası F40 Dış mekan boşaltma sensörü hatası F41 Güç faktörü düzeltme hatası F42 Dış mekan ısı eşanjörü sensörü hatası F43 Dış mekan buz çözme sensörü hatası F45 Su çıkışı sensörü hatası F46 Geçerli transformatör bağlantısını kesme F48 Evaporatör çıkışı sensörü hatası F49 Baypas çıkışı sensörü hatası F95

Soğutma yüksek basınç hatası

• Bazı hata kodları modeliniz için geçerli olmayabilir. Açıklığa kavuşturmak için yetkili satıcıya danışın.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).359

Bilgi Sorun giderme / Bilgi

Ürünler, ambalaj ve/veya ekli belgeler üzerindeki bu semboller kullanılmış elektrik ve elektronik ürünlerin genel ev atığı ile karıştırılmaması gerektiğini ifade eder. Eski ürünlerin toplanması ve geri kazanılması için bu atıkları lütfen yasayla belirlenmiş olan uygun toplama merkezlerine teslim ediniz. Bu atıkların doğru işlenmesiyle, değerli kaynakların korunmasına ve insan sağlığı ve çevreye olası negatif etkilerinin engellenmesine yardımcı olabilirsiniz. Atıkların toplanması ve geri dönüşümü için detaylı bilgi için lütfen bağlı olduğunuz yerel yönetimlerle iletişime geçiniz. Atıkların atılmasıyla ilgili yanlış uygulamalar yasayla belirlenmiş olan cezalara sebebiyet verebilir.

- Zamanlayıcı ayar durumu. Önceden bilinmeyen açma/kapatma işlemi insan ve diğer canlıların ciddi şekilde yaralanmasına neden olabilir.

- Bina içerisinde birisinin olduğu biliniyorsa, uygulamaya geçmeden önce yeni çalıştırma ayarı konusunda dışarıdan uyarın. Bu, kişinin çalışma şeklinin değiştirilmesi nedeniyle ani şok yaşamasını ve sağlığının bozulmasını önler. - Binada cihazı kendi başlarına kullanamayacak olan küçük çocuklar, fiziksel engelli kişiler yada yaşlılar bulunduğunda çalıştırmayın. - Ayarı ve çalışma durumunu sık sık kontrol edin. - Hata kodu ekrana geldiğinde çalışmayı durdurun ve yetkili bir satıcı ya da uzman personele danışın.

• İletişim durumu kötü olduğunda sistem kullanılmaz halde olabilir. Lütfen, çalıştırdıktan sonra uygulama ekranından “Çalışma Durumu”nu kontrol edin. Aşağıdaki durumlar uzaktan çalıştırmada söz konusu olabilir. - Çalıştıramama, çalışma zamanının yansıtılmaması. - Çalıştırma bina dışından ayarlandığında Hava-Su çalışmasının yansıtılmaması.

• Hatalı çalıştırmayı önlemek için akıllı telefon ekranın kilitlenmesi önerilir.

• Yetkili satıcı veya uzman personel tarafından belirtilmeyen başka bir uzaktan kumanda, iletişim ve çalıştırma cihazı kullanmayın.

• Panasonic Akıllı Uygulama “Hizmet Kullanım Şartları” ve “Kişisel Bilgilerin İşlenmesi” sözleşmesi çerçevesinde kullanın.

• Panasonic Akıllı Uygulama uzun süre kullanılmayacaksa, ağ adaptörünün cihazla bağlantısını kesin.360 Bilgi UYARI Bu sembol, bu ekipmanın yanıcı bir soğutucu kullandığını gösterir. Soğutucu sızıntısı olursa harici bir ateşleme kaynağıyla birlikte yanma olasılığı vardır. Bu sembol, Kullanım Talimatlarının dikkatli şekilde okunması gerektiğini gösterir. Bu sembol, servis personelinin bu ekipmanı Kurulum Talimatlarına göre kullanması gerektiğini gösterir. Bu sembol, Kullanım Talimatları ve/veya Kurulum Talimatlarına dahil edilen bilgiler olduğunu gösterir.361
