BRUKSANVISNING WHADC0309J3E5B PANASONIC

• TANK-driften slås antingen PÅ eller AV

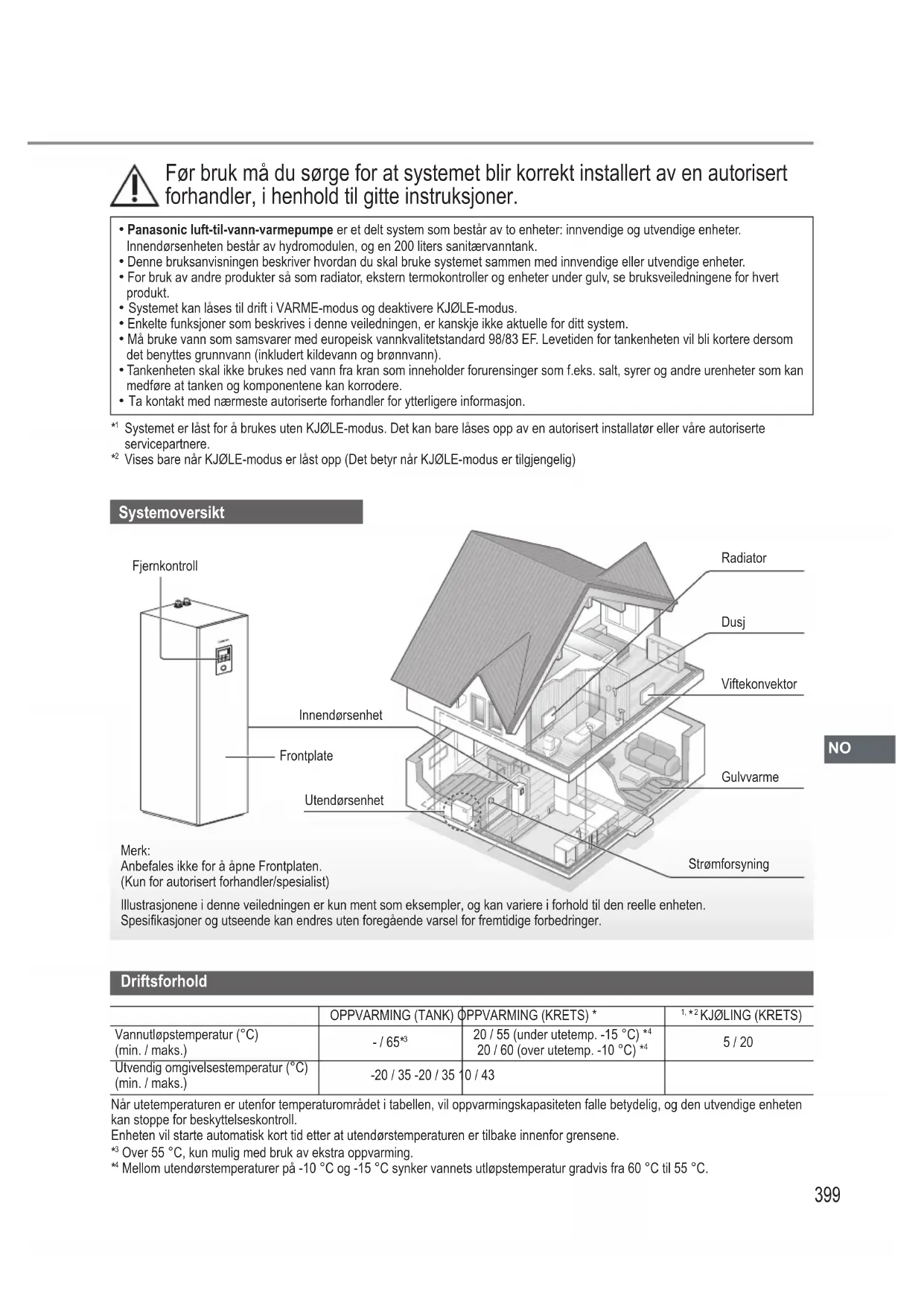

Memo Information398 Innholdsfortegnelse Sikkerhetstiltak 400-412 Knapper og display på fjernkontrollen 413-415 Oppstart 415 Hurtigmeny 416 Menyer 416-427 Informasjon til brukeren 1 Funksjonsoppsett 416-417 11 Ukeplan 12 Ferietidsur 13 Timer for stillemode 14 Romvarme 15 Tankvarmeelement 16 Sterilisering 17 VV-modus 2 Systemsjekk 418 21 Energiovervåking 22 Systeminformasjon 23 Feilhistorikk 24 Kompressor 25 Varmeapparat 3 Personlig oppsett 418-419 31 Berøringslyd 32 LCD-kontrast 33 Baklys 34 Bakgrunnslysstyrke 35 Klokkeformat 36 Dato og tid 37 Språk 38 Passord opplåsing 4 Servicekontakt 419 41 Kontakt 1 / kontakt 2 For installatøren 5 Installatøroppsett > Systemoppsett 420-422 51 Valgfri kretskorttilkobling 52 Sone og sensor 53 Kapasitet varmeapp 54 Frosthindring 55 DHW-kapasitet 56 Bunnpannevarmer 57 Alternativ uteføler 58 Ekstern bryter 59 Eksternt feilsignal 510 Behovsstyring 511 SG ready 512 Ekstern kompressorbryter 513 Sirkulasjonsvæske 514 Varme-/kjølebryter 515 Tvangsstyrt varme 516 Tving avri 517 Avfrostingssignal 518 Strømhast pumpe 6 Installatøroppsett > Driftsoppsett 422-426 61 Varme 62 Kjøle 63 Auto 64 Tank 7 Installatøroppsett > Service-oppsett 426-427 71 Pumpe maksimal hastighet 72 Nedpumping 73 Betongtørk 74 Servicekontakt Rengjøringsinstrukser 428 Feilsøking 429-430 Informasjon 431-432 Takk for at du har kjøpt dette Panasonic-produktet. Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk Installasjonsinstruksjoner vedlagt Se navneskiltet for serienummer og produksjonsår399

Før bruk må du sørge for at systemet blir korrekt installert av en autorisert forhandler, i henhold til gitte instruksjoner

• Panasonic luft-til-vann-varmepumpe er et delt system som består av to enheter: innvendige og utvendige enheter Innendørsenheten består av hydromodulen, og en 200 liters sanitærvanntank

• Denne bruksanvisningen beskriver hvordan du skal bruke systemet sammen med innvendige eller utvendige enheter

• For bruk av andre produkter så som radiator, ekstern termokontroller og enheter under gulv, se bruksveiledningene for hvert produkt

• Må bruke vann som samsvarer med europeisk vannkvalitetstandard 98/83 EF Levetiden for tankenheten vil bli kortere dersom det benyttes grunnvann (inkludert kildevann og brønnvann)

• Tankenheten skal ikke brukes ned vann fra kran som inneholder forurensinger som feks salt, syrer og andre urenheter som kan medføre at tanken og komponentene kan korrodere

• Ta kontakt med nærmeste autoriserte forhandler for ytterligere informasjon

Systemet er låst for å brukes uten KJØLE-modus Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig) Driftsforhold

5 / 20 Utvendig omgivelsestemperatur (°C) (min / maks) -20 / 35 -20 / 35 10 / 43 Når utetemperaturen er utenfor temperaturområdet i tabellen, vil oppvarmingskapasiteten falle betydelig, og den utvendige enheten kan stoppe for beskyttelseskontroll Enheten vil starte automatisk kort tid etter at utendørstemperaturen er tilbake innenfor grensene

Over 55 °C, kun mulig med bruk av ekstra oppvarming

Mellom utendørstemperaturer på -10 °C og -15 °C synker vannets utløpstemperatur gradvis fra 60 °C til 55 °C Systemoversikt Radiator Dusj Viftekonvektor Gulvvarme Utendørsenhet Strømforsyning Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten Spesifikasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer Merk: Anbefales ikke for å åpne Frontplaten (Kun for autorisert forhandler/spesialist) Innendørsenhet Fjernkontroll Frontplate400 Sikkerhetstiltak For å forhindre skade på deg selv, andre eller skade på eiendom, må du overholde følgende: Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser Alvorligheten av dette klassifiseres som følger: Dette apparatet er ikke beregnet for bruk av vanlige personer ADVARSEL Dette skiltet advarer om fare for død eller alvorlig personskade OBS Dette skiltet advarer om fare for personskade eller skade på eiendom Instruksjonene som må følges, klassifiseres av følgende symboler: Dette symbolet angir en handling som er FORBUDT Disse symbolene beskriver handlinger som er OBLIGATORISKE ADVARSEL Innendørs- og utendørsenhet Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som ikke har erfaring og kunnskap, hvis de har tilstrekkelig tilsyn eller instruksjoner om bruk av apparatet på en sikker måte, og forstår risikoer som kan forårsakes Barn skal ikke leke med apparatet Rengjøring og vedlikehold skal ikke gjøres av barn uten tilsyn Ta kontakt med en autorisert forhandler eller spesialist for å rengjøre indre deler, reparere, installere, fjerne demontere og installere enheten på nytt Feilaktig installasjon og håndtering vil medføre lekkasje, elektrisk støt eller brann Sjekk med en autorisert forhandler eller spesialist om bruk av eventuell spesifisert type kjølemedium Bruk av en annen type kjølemedium enn den som er spesifisert kan føre til skade på produktet, sprekk, personskade, osv Ikke bruk hjelpemidler for å akselerere avisingsprosessen eller for å rengjøre, unntatt det som er anbefalt av produsenten Bruk av uegnet metode eller bruk av inkompatibelt materiale kan føre til skade på produktet, sprekk og alvorlig personskade Ikke monter enheten i atmosfærer som potensielt kan være eksplosive eller brennbare Dette kan føre til brann401

Ikke sett fingrene dine, eller andre objekter inn i innvendige eller utvendige Luft-til-vann -enhet, da roterende deler kan føre til skader Ikke ta på den utvendige enheten når det lyner og tordner, da det kan gi støt Ikke sitt eller tråkk på enheten, da du kan falle ned ved et uhell Ikke installer innvendige enheter utendørs Denne er kun konstruert for innendørs installering Strømforsyning Ikke bruk modifiserte ledninger, fellesledninger, forlengelsesledninger eller uspesifiserte ledninger for å unngå overoppheting og brann For å unngå overoppfarming, brann eller elektrisk støt:

• Ikke del samme strømkontakten med annet utstyr

• Ikke ha våte hender ved betjening

• Bøy ikke strømledningen Hvis strømledningen er skadet, må den skiftes av produsenten, en serviceagent eller tilsvarende kvalifiserte personer for å hindre fare Denne enheten er utstyrt med rest strømbryter/jordavledningsbryter (RCCB/ELCB) Be en autorisert forhandler om å kontrollere virkemåten av rest strømbryter/ jordavledningsbryter regelmessig, særlig etter installasjon, inspeksjon og vedlikehold rest strømbryter/ jordavledningsbryterfunksjonsfeil kan føre til elektrisk støt og/eller brann Det anbefales på det sterkeste å installere en reststrømbryter (RCD) på området for å hindre elektrisk støt og/eller ild Før det gis adgang til terminalene, må alle tilførselskurser kobles fra Slutt å bruke produktet hvis noe unormalt / svikt oppstår og koble fra strømforsyningen (Fare for røyk/brann/elektrisk støt) Eksempler på avvik/feil

• Varmtvann lekker fra den innvendige enheten Kontakt din lokale forhandler med en gang for vedlikehold/reparasjon Bruk hansker under inspeksjon og vedlikehold Dette utstyret må jordes for å unngå støt eller brann Forhindre elektrisk støt ved å slå av strømforsyningen: -Før renhold og vedlikehold -Under lange perioder uten bruk Dette apparatet er for flere bruk For å unngå elektrisk støt, brannskade og/eller livstruende skade, sørg for å koble fra all strøm før du betjener hvilken som helst terminal i den innvendige enheten Sikkerhetstiltak402 Sikkerhetstiltak OBS Innendørs- og utendørsenhet Ikke vask innendørsenheten med vann, benzen, fortynner eller skuremiddel da dette kan skade eller føre til korrosjon på enheten Ikke installer enheten i nærheten av lettantennelige stoffer eller på badet Ellers kan det oppstå elektrisk støt og/eller ild Rør ikke den skarpe aluminiumsfinnen Skarpe deler kan forårsake skade Bruk ikke systemet under sterilisering for å hindre skålding med varmt vann, eller overoppheting av dusj Demonter ikke enheten for rengjøringsformål, for å unngå skade Stå ikke på en ustabil benk når enheten rengjøres, for å unngå skade Plasser ikke vaser eller vannbeholdere på enheten Vann kan komme inn i enheten og forringe isolasjonen Dette kan forårsake elektrisk støt Forhindre vannlekkasje ved å sørge for at dreneringsrøret er: -Riktig koblet til, -Holdt unna avløpsrenner og beholdere, eller -Ikke er sunket ned i vann Etter lange bruksperioder eller bruk med brennbart utstyr, må rommet luftes jevnlig Etter en lengre tids bruk, må du kontrollere at monteringsstativet ikke er forringet, slik at enheten ikke faller ned Fjernkontroll Fjernkontrollen må ikke fuktes Dette kan føre til elektrisk støt og/eller brann Ikke trykk på knappene på fjernkontrollen ved bruk av harde og skarpe gjenstander Dette kan føre til skade på enheten Ikke vask fjernkontrollen med vann, bensin, tynner eller skurepulver Ikke undersøk eller utfør vedlikehold på fjernkontrollen selv Ta kontakt med en autorisert forhandler for å forhindre personskader som følge av brukerfeil403

ADVARSEL Dette apparatet er fylt med R32 (mildt brennbart kjølemiddel). Hvis det lekker kjølemiddel i nærheten av en ekstern tennkilde, er det mulighet for antenning Innendørs- og utendørsenhet Utstyret skal monteres og/eller betjenes i et rom med gulvareal større enn Amin (m²) og holdes borte fra tennkilder, som varme/gnister/ åpne flammer, eller farlige områder som gassutstyr, gasskomfyr, nett- tilkoblede gasstilførselssystemer eller elektrisk kokeutstyr osv (Se Tabell I i monteringsinstruksjonstabellen for Amin (m²)) Vær oppmerksom på at kjølemidlet kanskje ikke inneholder lukter Det anbefales på det sterkeste å montere passende gassdetektorer for brennbare kjølemidler og sørge for at disse fungerer og er i stand til å varsle om lekkasjer Oppbevar uønskede ventilasjonsåpninger uten hindring Ikke stikk eller brenn da utstyret er trykksatt Ikke utsett utstyret for varme, flammer, gnister eller andre tennkilder Ellers kan den eksplodere og forårsake skader eller død Forholdsregler for bruk av R32 kjølemiddel De grunnleggende prosedyrene for installasjon er de samme som ved vanlige kjølemiddelmodeller (R410A, R22) Da arbeidstrykket er høyere enn det som gjelder for kjølemiddel R22-modeller, er noen av rørene og installasjons- og serviceverktøyet spesielle Spesielt ved utskifting av kjølemiddel R22-modell med nytt kjølemiddel R32-modell, må det vanlige rørsystemet og kragemutrene erstattes med rørsystem og kragemuttere for R32 og R410A på utendørsenhetens side For R32 og R410A kan det brukes samme kragemutter på utendørsenhet-siden og rørene Det er forbudt å blande forskjellige kjølemidler i et system Modeller som bruker kjølemiddel R32 og R410A, har en annen gjengediameter på ladeporten for å hindre feil lading med kjølemiddel R22 og av sikkerhetsmessige årsaker Kontroller derfor på forhånd [Gjengediameteren for ladeporten for R32 og R410A er 1/2 tomme] Må alltid sørge for at fremmedlegemer (olje, vann, osv) ikke går inn i rørene Ved oppbevaring av rørene må åpningene også sikres med klemming, tape osv (Håndtering av R32 ligner R410A)

• Drift, vedlikehold, reparasjon og kjølemiddelutvinning skal utføres av trent og sertifisert personell ved bruk av brannfarlige kjølemidler og i henhold til de instruksjonene som mottas av produsenten Ethvert personell som utfører drift, service eller vedlikehold på et system eller tilhørende utstyrsdeler skal trenes og sertifiseres

• Enhver kjølekretsdel (fordamper, luftkjølere, luftbehandlingsenhet, kondensatorer eller væskemottakere) eller rørledninger bør ikke plasseres i nærheten av varmekilder, åpen flamme, drivgassapparat eller et elektrisk varmeapparat i drift

• Brukeren/eieren eller deres autoriserte representant skal regelmessig sjekke alarmer, mekanisk ventilasjon og detektorer, minst en gang i året i henhold til nasjonale forskrifter, for å sikre at de fungerer korrekt

• En loggbok skal opprettholdes Resultatene bør registreres i loggboken

• Ventilasjoner i okkuperte områder skal sjekkes for å bekrefte at det finnes ingen hindring

• Før et nytt kjølesystem tas i bruk, skal personen som er ansvarlig for å sette systemet i drift sørge for at opplært og sertifisert driftspersonell instrueres i henhold til bruksanvisningen om konstruksjon, overvåkning, drift og vedlikehold av kjølesystemet, samt sikkerhetsforanstaltninger som skal iakttas, og egenskapene og håndteringen av kjølemediet som brukes

• Det generelle kravet som gjelder utdannet og sertifisert personell angis som følger: a) Data om lovgivning, forskrifter og standarder for brannfarlige kjølemidler; og, b) Detaljert kjennskap til og ferdigheter i håndtering av brannfarlige kjølemidler, personlig verneutstyr, forebygging av kjølemiddellekkasje, håndtering av sylindere, lading, lekkasjedeteksjon, gjenvinning og bortskaffelse; og, c) Kunne forstå og sette i praksis kravene i nasjonal lovgivning, forskrifter og standarder og, d) Gjennomgå vanlig og videreutdanning for å opprettholde denne kompetansen på en kontinuerlig måte e) Klimaanlegg-rør i området som brukes aktivt, skal monteres på en slik måte at de beskyttes mot utilsiktede skader ved drift og service f) Det må tas forholdsregler for å unngå overdrevne vibrasjoner eller pulsering i kjølerørene g) Sørg for at beskyttelsesenheter, kjølerør og tilkoblinger er godt beskyttet mot skadelige miljøpåvirkninger (som fare for vannoppsamling og frost i avlastningsrør eller oppsamling av smuss og partikler) h) Utvidelse og sammentrekking av lange rør i kjølesystemer skal sikres ved utforming og montering (monteres og sikres) for å minimere sannsynligheten for skader på systemet på grunn av hydrauliske støt

i) Beskytt kjølesystemet mot

utilsiktede brudd på grunn avmøblersomytteseller oppussingsarbeider j) For å hindre lekkasjer må kjølemiddelskjøter som er opprettet på stedet, testes for tetthet Testmetoden skal ha en følsomhet på 5 gram kjølemiddel per år eller bedre under trykk på minst 0,25 ganger maksimalt tillatt trykk (>1,04 MPa, maks 4,15 MPa) Det skal ikke konstateres noen lekkasjer405

1. Installasjon (Plass)

• Produkt med brennbare kjølemidler skal monteres i samsvar med det minste romarealet, Amin (m²) som er beskrevet i Tabell I i Installasjonsinstruksjonene

• I tilfelle feltladning, må effekten på kjølemiddelladning som forårsakes av den forskjellige rørlengden kvantifiseres, måles og merkes

• Må sørge for at installasjonen for rørsystemet holdes så liten som mulig Unngå bruk av bøyde rør og ikke bruk skarpe bend

• Må sørge for at installasjonen for rørsystemet beskyttes mot fysiske skader

• Må samsvare med nasjonale gassforskrifter, statlige regler og lovgivning Gi beskjed til aktuelle myndigheter i samsvar med gjeldende forskrifter

• Må sikre at mekaniske forbindelser er tilgjengelige for vedlikeholdsformål

• I tilfeller som krever mekanisk ventilasjon må ventilasjonsåpningene holdes frie for hindringer

• Ved kassasjon av produktet må forholdsreglene i pkt 12 følges og nasjonale forskrifter overholdes Ta alltid kontakt med lokale myndigheter for korrekt håndtering

• Systemet skal inspiseres, overvåkes og vedlikeholdes av utdannet og sertifisert tjenestepersonell som er ansatt av personbrukeren eller parten som er ansvarlig

• Alt kvalifisert personale som er involvert i arbeid med eller ved inngrep i kjølemiddelkretsen, skal inneha et gyldig sertifikat fra en akkreditert myndighet for industriell vurdering, som autoriserer kompetansen til å håndtere kjølemidler på sikker måte i samsvar med spesifikasjon for industrirelatert vurdering

• Vedlikehold skal bare gjennomføres slik som anbefalt av utstyrsprodusenten Vedlikehold og reparasjon som krever assistanse av annet faglært personale, skal utføres under overvåking av den kompetente personen for bruk av brennbare kjølemidler

• Vedlikehold skal bare gjennomføres slik som anbefalt av produsenten Sikkerhetstiltak406 Sikkerhetstiltak 2-2. Arbeid

• Før arbeidet påbegynnes på systemer som inneholder brennbare kjølemidler, er det nødvendig med sikkerhetskontroller for å sikre at faren for antenning reduseres så langt mulig Ved reparasjon av kjølemiddelsystemet må forholdsreglene i pkt 2-2 til 2-8 følges før det utføres arbeid på systemet

• Arbeid skal gjennomføres i henhold til en kontrollert prosedyre for å redusere faren for at det finnes brennbare gasser eller damp mens arbeidet utføres

• Alt vedlikeholdspersonale og andre som arbeider i nærområdet, skal instrueres og opplæres i typen arbeid som gjennomføres

• Unngå arbeid i lukkede rom Sørg alltid for at du er borte fra kilden, minst 2 meter sikkerhetsavstand, eller regulering av ledig plassareal på minst 2 meter i radius

• Bruk passende verneutstyr, inkludert pustefilter, som forebyggende tiltak

• Hold alle tennkilder og varme metallflater borte 2-3. Kontroll om det finnes kjølemiddel

• Området skal kontrolleres med en passende kjølemiddeldetektor før og under arbeidet, for å sikre at teknikeren er klar over mulige brennbare atmosfærer

• Sørg for at lekkasjedeteksjonsutstyret som brukes, er passende for bruk med brennbare kjølemidler, dvs uten gnister, med adekvat forsegling eller generelt sikret

• Ved lekkasje/søl må området umiddelbart ventileres og fortsette å være luftet og fri for søl/utslipp

• Ved lekkasje/søl må personer varsles dersom de befinner seg i medvind fra lekkasjen/sølet, fareområdet må umiddelbart isoleres og uautorisert personale må holdes borte 2-4. Brannslukker tilstede

• Hvis det utføres noen varmearbeider på kjøleutstyret eller på tilknyttede deler, må det finnes passende brannslukkingsutstyr lett tilgjengelig

• Pass på at det finnes en pulver- eller

-brannslukker i nærheten av ladeområdet407

• Ingen personer som utfører arbeid i forbindelse med et kjølesystem, som innebærer avdekking av rør som inneholder eller har brennbart kjølemiddel, skal bruke tennkilder på en slik måte at det kan medføre fare for brann eller eksplosjon Han/ hun må ikke røyke når slikt arbeid utføres

• Alle mulige tennkilder, inkludert røyking av sigaretter, skal holdes på tilstrekkelig avstand fra stedet for installasjon, reparasjon, fjerning og kassasjon, hvor det eventuelt kan slippes brennbart kjølemiddel ut i nærområdet

• Før arbeidet utføres skal området rundt utstyret kontrolleres for å sørge for at det ikke foreligger noen brennbare farer eller fare for antenning

• Det skal settes opp skilt med “Røyking forbudt” 2-6. Ventilert område

• Sørg for at området er i friluft eller at det er passende ventilert før det gripes inn i systemet eller før det utføres varme arbeider

• En viss grad av ventilasjon skal fortsette under hele perioden der det utføres arbeid

• Ventilasjonen skal spre frigjort kjølemiddel på sikker måte og fortrinnsvis blåse det ut eksternt i luften 2-7. Kontroller av kjøleutstyret

• Hvis det gjøres endringer på elektriske komponenter, skal disse være passende for formålet og med korrekte spesifikasjoner

• Produsentens vedlikeholds- og serviceretningslinjer skal alltid overholdes

• Ta kontakt med produsentens tekniske avdeling for assistanse i tvilstilfeller

• De følgende kontroller skal utføres ved installasjoner som bruker brennbare kjølemidler -Den aktuelle kjølemiddellademengden er i samsvar med romstørrelsen hvor delene som inneholder kjølemidler, er installert -Ventilasjonsutstyret og uttak betjenes på korrekt måte og blir ikke hindret -Hvis det benyttes en indirekte kjølemiddelkrets, skal det kontrolleres at den sekundære kretsen inneholder kjølemiddel -Merking på utstyret fortsetter å være synlig og lesbar Merkinger og skilt som er uleselige, skal korrigeres -Kjølerør eller komponenter er montert i en posisjon hvor det ikke er sannsynlig at de blir utsatt for stoffer som kan korrodere komponenter som inneholder kjølemiddel, med mindre komponentene er laget av materialer som er motstandsdyktige mot korrosjon eller er korrekt beskyttet mot korrosjon Sikkerhetstiltak408 Sikkerhetstiltak 2-8. Kontroller av elektriske enheter

• Reparasjon og vedlikehold av elektriske komponenter skal inkludere innledende sikkerhetskontroller og prosedyrer for inspeksjon av komponenter

• Innledende sikkerhetskontroller skal inkludere, men er ikke begrenset til:- -At kondensatorer er utladet: Dette skal utføres på en sikker måte for å unngå mulighet for gnister -Atdetikkennesstrømførende komponenter og ledninger som er åpne under lading, gjenvinning eller tømming av systemet -At jordforbindelser er korrekt tilkoblet

• Produsentens vedlikeholds- og serviceretningslinjer skal alltid overholdes

• Ta kontakt med produsentens tekniske avdeling for assistanse i tvilstilfeller

• Hvis det eksisterer en feil som kan sette sikkerheten i fare, skal det ikke kobles noen elektrisk strømforsyning til kretsen før dette er tilfredsstillende behandlet

• Hvis feilen ikke kan korrigeres umiddelbart, men det er nødvendig å fortsette operasjonen, skal det brukes en adekvat, midlertidig løsning

• Eieren av utstyret må informeres eller det må rapporteres slik at alle parter er varslet i forhold til dette

• Under reparasjoner på forseglede komponenter skal alle elektriske strømforsyninger frakobles fra utstyret som det utføres arbeid på, før fjerning av forseglingsdeksler osv

• Hvis det er absolutt nødvendig å ha en elektrisk tilførsel tilkoblet til utstyret under vedlikehold, skal det plasseres permanent lekkasjedeteksjonsutstyr på det mest kritiske stedet for å varsle om mulige farlige situasjoner

• Det må utvises spesiell oppmerksomhet til følgende for å sikre at huset ikke endres på en slik måte at beskyttelsesnivået påvirkes ved arbeid på elektriske komponenter Dette inkluderer skade på kabler, for mange tilkoblinger, terminaler som ikke er i henhold til originalspesifikasjonen, skade på tetninger, feil tilpasning av skjerm osv

• Sørg for at apparatet er sikkert montert

• Sørg for at tetninger eller tetningsmaterialer ikke er forringet slik at de ikke lenger er formålstjenlige for hindring av inntrenging av brennbar atmosfære

• Utskiftingsdeler skal være i samsvar med produsentens spesifikasjoner MERK: Bruk av silikontettemiddel kan hindre effektiviteten for noen typer av lekkasjedeteksjonsutstyr Egensikrede komponenter behøver ikke isoleres før det utføres arbeid på dem409

4. Reparasjoner på egensikrede

• Ikke tilfør noen permanent induktiv eller kapasitiv last til kretsen uten å sørge for at dette ikke overskrider den tillatte spenningen og tillatt strøm for utstyret som brukes

• Erstatt bare komponenter med deler som er spesifisert av produsenten Deler som ikke er spesifisert av produsenten, kan medføre antennelse av kjølemidlet i atmosfæren fra en lekkasje

• Kontroller at kablingen ikke blir utsatt for slitasje, korrosjon, for høyt trykk, vibrasjon, skarpe kanter eller noen andre negative miljøeffekter

• Kontrollen skal også ta hensyn til aldringseffekter eller kontinuerlig vibrasjon fra kilder som kompressorer eller vifter

6. Deteksjon av brennbare

• Mulige antenningskilder skal ikke i noe tilfelle brukes ved søking eller deteksjon av kjølemiddellekkasjer

• Halogenbrennere (eller noen annen detektor som bruker bare flammer) skal aldri brukes

7. Følgende metoder for

lekkasjedeteksjon anses å gjelde for alle kjølemediesystemer

• Det skal ikke registreres noen lekkasjer ved bruk av registreringsutstyr med en følsomhet på 5 gram kjølemiddel per år eller bedre under trykk på minst 0,25 ganger maksimalt tillatt trykk (>1,04 MPa, maks 4,15 MPa), for eksempel en universell sniffer

• Elektroniske lekkasjedetektorer kan brukes til å oppdage brannfarlige kjølemidler, men følsomheten kan ikke være tilstrekkelig, eller trenger omkalibrering (Deteksjonsutstyr skal kalibreres på et kjølemiddelfritt område)

• Sørg for at detektoren ikke er en mulig antenningskilde og passer for kjølemidlet som brukes

• Lekkasjedeteksjonsutstyret skal innstilles på en prosentandel av LFL i kjølemidlet og skal kalibreres til kjølemidlet som brukes og den aktuelle prosentandelen av gass (maksimalt 25 %) bekreftes

• Lekkasjedeteksjonsvæsker passer også for bruk med de fleste kjølemidler, for eksempel boblemetode og metode med fluoriserende midler Bruk av rensemidler som inneholder klor, skal unngås da klor kan reagere med kjølemidlet og korrodere rørsystem av kobber

• Hvis det mistenkes lekkasjer, skal alle bare flammer fjernes/slukkes

• Hvis det registreres en lekkasje av kjølemiddel som krever lodding, skal alt kjølemiddel gjenvinnes fra systemet, eller isoleres (ved hjelp av avstengingsventiler) i en del av systemet fjernt fra lekkasjen Forholdsreglene i nr 8 må følges når kjølemidlet fjernes Sikkerhetstiltak410 Sikkerhetstiltak

8. Fjerning og evakuering

• Ved inngrep i kjølemiddelkretsen for å utføre reparasjoner - eller av andre årsaker - skal det brukes konvensjonelle metoder Men det er viktig at den beste metoden følges da det må tas hensyn til brennbarheten Den følgende prosedyren skal overholdes: fjern kjølemiddel -> skyll kretsen med edelgass -> evakuer -> skyll med edelgass -> åpne kretsen ved å skjære eller lodde

• Kjølemiddelladingen skal gjenvinnes i korrekte gjenvinningssylindere

• Systemet skal skylles med OFN for å beholde utstyret trygt

• Denne prosessen må kanskje gjentas flere ganger

• Kompressluft eller oksygen må ikke benyttes for denne oppgaven

• Skylling oppnås ved fylle vakuumet i systemet med OFN og fortsette å fylle til arbeidstrykket er nådd, deretter ventileres med luft og til slutt gjenopprettes vakuumet

• Denne prosessen skal gjentas inntil det ikke er noe kjølemiddel i systemet

• Når den endelige OFN-ladingen benyttes, skal systemet ventileres ned til atmosfæretrykk for at arbeidet skal kunne gjennomføres

• Operasjonen er svært viktig hvis det skal gjennomføres lodding av rørene

• Sørg for at uttaket for vakuumpumpen ikke er i nærheten av noen mulige tennkilder og at det finnes tilgjengelig ventilasjon OFN = oksygenfritt nitrogen, type inertgass

• I tillegg til vanlige ladeprosedyrer skal følgende krav overholdes -Sørg for at det ikke oppstår forurensinger i forskjellige kjølemidler ved bruk av ladeutstyret -Slanger og rør skal være så korte som mulig for å redusere mengden av kjølemiddel i rørene -Sylindere skal holdes i korrekt posisjon i samsvar med instruksjonene -Sørg for at kjølesystemet er jordet før systemet lades med kjølemiddel -Merk systemet når ladingen er ferdig (hvis ikke allerede merket) -Det må utvises ekstrem forsiktighet ved påfyllingen slik at kjølesystemet ikke overfylles

• Før ny lading av systemet skal det trykktestes med OFN (se pkt 7)

• Systemet skal lekkasjetestes etter ladingen, men før utlevering

• En ny lekkasjetest skal utføres før stedet forlates

• Det kan oppstå elektrostatisk lading ved lading og tømming av kjølemiddel, og dette kan medføre farlige situasjoner For å unngå brann eller eksplosjoner må statisk elektrisitet spres under overføringen ved å jorde og koble sammen beholdere og utstyr før lading/ tømming411

• Før denne prosedyren gjennomføres er det viktig at teknikeren er hel fortrolig med utstyret og alle deler

• Det anbefales som god praksis at alle kjølemidler gjenvinnes på trygg måte

• Før oppgaven gjennomføres skal det tas en prøve av olje og kjølemiddel i tilfelle det kreves en analyse før det avtappede kjølemidlet gjenbrukes eller regenereres

• Det er viktig at det finnes tilgjengelig elektrisk strøm før oppgaven påbegynnes a) Gjør deg kjent med utstyret og funksjonen b) Isoler systemet elektrisk c) For prosedyren påbegynnes må det påses at:

• mekanisk håndteringsutstyr er tilgjengelig - hvis påkrevet - for håndtering av kjølemiddelsylindere;

• alt personlig verneutstyr er tilgjengelig og blir brukt på korrekt måte;

• gjenvinningsprosessen overvåkes til enhver tid av en kompetent person;

• gjenvinningsutstyret og sylindrene er i samsvar med gjeldende standarder d) Pump ned kjølesystemet hvis mulig e) Hvis vakuum ikke er mulig, lages et grenrør slik at kjølemidlet kan fjernes fra de forskjellige delene av systemet f) Sørg for at sylinderen er plassert på vekten før gjenvinningen påbegynnes g) Start gjenvinningsmaskinen og kjør den i samsvar med instruksjoner h) Sylindrene må ikke overfylles (Ikke mer enn 80 %-volum væskelading)

i) Det maksimale arbeidstrykket i

sylinderen må ikke overskrides, heller ikke midlertidig j) Når sylindrene er korrekt fylt og prosessen er fullført, må det påses at sylindrene og utstyret fjernes fra stedet umiddelbart og at alle isolasjonsventiler i utstyret er stengt k) Gjenvunnet kjølemiddel skal ikke lades til et annet kjølesystem med mindre den er renset og kontrollert

• Det kan oppstå elektrostatisk lading ved lading eller tømming av kjølemiddel, og dette kan medføre farlige situasjoner For å unngå brann eller eksplosjoner må statisk elektrisitet spres under overføringen ved å jorde og koble sammen beholdere og utstyr før lading/ tømming

• Utstyret skal merkes med opplysning om at det er tatt ut av drift og at kjølemidlet er fjernet

• Merkingen skal være datert og signert

• Sørg for at det finnes etiketter på utstyret med opplysning om at utstyret inneholder brennbart kjølemiddel Sikkerhetstiltak412 Sikkerhetstiltak

• Det gjenvunnede kjølemidlet skal returneres til kjølemiddel- leverandøren i den korrekte gjenvinningssylinderen, og den aktuelle etiketten (Waste Transfer Note) skal være plassert

• Kjølemidler må ikke blandes i gjenvinningsenheter og spesielt ikke i sylindere

• Dersom kompressorer eller kompressoroljer skal fjernes, må det påses at de er evakuert til et akseptabelt nivå for å sikre at det ikke finnes brennbart kjølemiddel igjen i smøremidlet

• Evakueringsprosessen skal gjennomføres før kompressoren returneres til leverandørene

• Det skal bare tilføres elektrisk varme til kompressorhuset for å akselerere prosessen

• Når det tappes olje fra et system, skal det utføres på sikker måte

• Ved fjerning av kjølemidlet fra et system, enten for vedlikehold eller for driftsutkobling anbefales det som god praksis at alle kjølemidler fjernes på trygg måte

• Ved overføring av kjølemiddel til sylindere må det påses at det bare benyttes egnede gjenvinningssylindere

• Sørg for at det er tilgjengelig et tilstrekkelig antall sylindere for å kunne tappe hele ladingen i systemet

• Alle sylindere som brukes, er beregnet for gjenvunnet kjølemiddel og merket for det aktuelle kjølemidlet (dvs spesialsylindere for gjenvinning av kjølemiddel)

• Sylindere skal være fullstendige med trykkavlastningsventiler og tilhørende utkoblingsventiler i god stand

• Gjenvinningssylindere er evakuert og - hvis mulig - avkjølt før gjenvinningen påbegynnes

• Gjenvinningsutstyret skal være i god stand med tilgjengelige instruksjoner for utstyret og skal være passende for gjenvinning av brennbare kjølemidler

• I tillegg skal det finnes et sett med kalibrerte vektskåler i god stand

• Slanger skal være fullstendige med lekkasjefrie frakoblingskoblinger og i god stand

• Før bruk av gjenvinningsmaskinen må det kontrolleres at den er i tilfredsstillende stand, er korrekt vedlikeholdt og at alle tilknyttede elektriske komponenter er forseglet for å hindre antenning ved eventuell frigjøring av kjølemiddel Ta kontakt med produsenten i tvilstilfeller413

Hurtigmenyknapp (For mer informasjon, se egen hurtigmenyveiledning)

Hovedmenyknapp For funksjonsinnstillinger

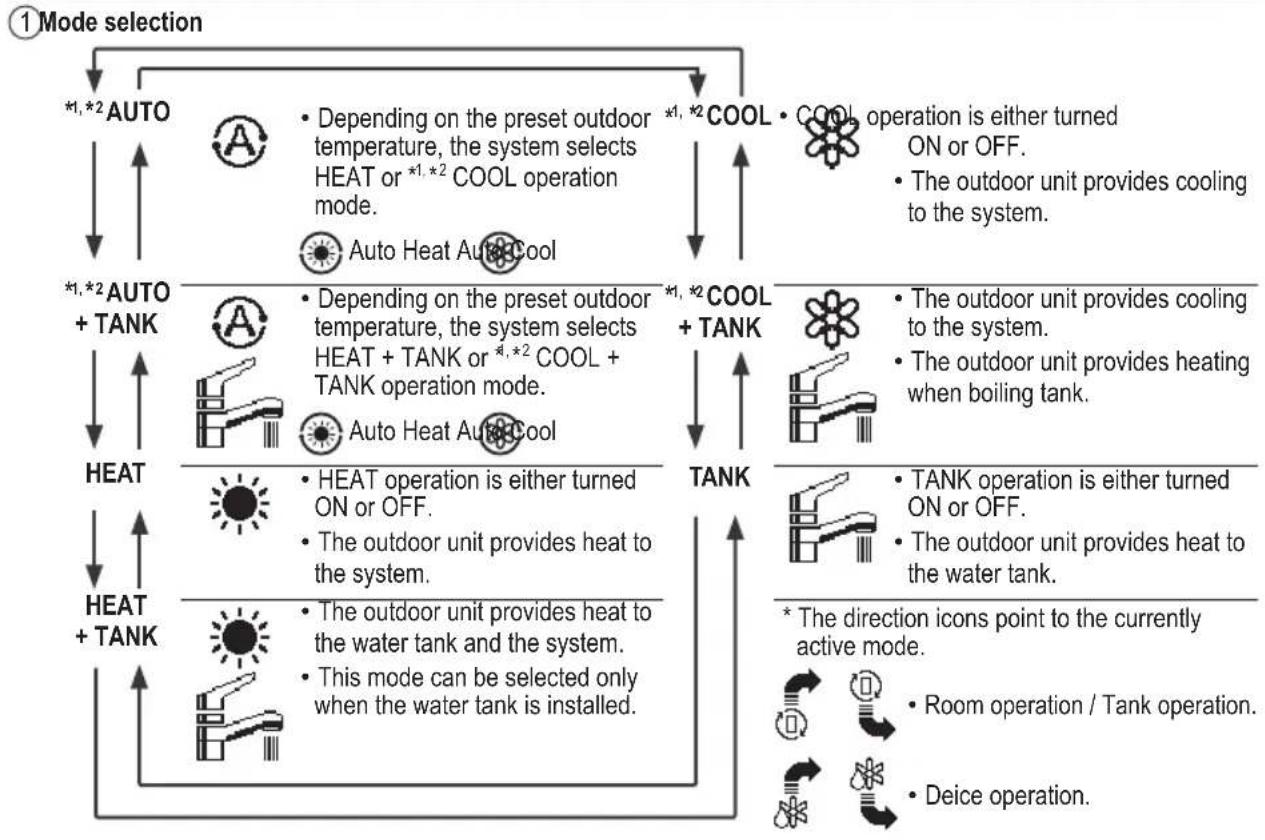

• Avhengig av den innstilte utetemperaturen, velger systemet driftsmodus for VARME eller *

• KJØLE-modus er enten slått PÅ eller AV

• Utedelen leverer kjøling til systemet

• Avhengig av den innstilte utetemperaturen, velger systemet driftsmodus for VARME + TANK eller

• Utedelen leverer kjøling til systemet

• Utendørsenheten leverer varme når tanken koker VARME

• VARME-modus er enten slått PÅ eller AV

• Utedelen leverer varme til systemet TANK

• TANK-modus er enten slått PÅ eller AV

Systemet er låst for å brukes uten KJØLE-modus Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig)415

• Intern Romtermistor Oppstart Før du begynner å endre de ulike menyinnstillingene, bør du først velge språk angi riktig dato og klokkeslett på fjernkontrollen Når strømmen slås på første gang, vises innstillingsskjermen automatisk Den kan også innstilles fra menyen for personlige innstillinger Valg av språk LCD blinker Vent mens displayet starter. Når oppstartskjermen lukkes, går den tilbake til normal skjerm. Når det trykkes på en valgfri knapp, vises skjermen for språkinnstilling.

Bla med og for å velge språk.

Trykk på for å bekrefte valget. Stille inn tiden

Trykk på for å bekrefte valget.

Bruk og for å velge år, måned, dag, time og minutter. (Velg og flytt med og trykk for å bekrefte.)

Når tiden er innstilt, vil tiden og dagen vises i displayet selv om fjernkontrollen er slått AV. Knapper og display på fjernkontrollen / Oppstart416 Hurtigmeny Etter å ha angitt de innledende innstillingene, kan du velge en hurtigmeny fra følgende alternativer og redigere innstillingene

Trykk på for å slå på/av på valgmenyen. Menyer Informasjon til brukeren Velg menyer og fastslå innstillinger i henhold til systemet i huset Alle innledende innstillinger må gjøres av en autorisert forhandler eller fagmann Det anbefales at alle endringer i de opprinnelige innstillingene også gjøres av en autorisert forhandler eller fagmann

• Etter å ha angitt innledende innstillinger, kan du manuelt justere innstillingene

• De opprinnelige innstillingene forblir aktive inntil brukeren endrer dem

• Fjernkontrollen kan brukes for flere installasjoner

• Påse at driftsindikatoren er AV før endring av innstillinger

Ukeplan Når ukentlig tidsur er satt opp, kan brukeren redigere det fra hurtigmenyen For å stille inn opp til 6 driftsmønstre på en daglig basis

Timer for stillemode Stillegående drift i innstilt tidsperiode Det kan angis 6 mønstre Nivå 0 betyr at modusen er av Tid for start av stillegående modus: Dato og tid Nivå for stillegående modus: 0 ~ 3

Romvarme For å sette romvarmeren til PÅ eller AV

Sterilisering For å sette autosterilisering til PÅ eller AV

• Ikke bruk systemet under steriliseringsprosessen, for å hindre skolding fra varmt vann eller overoppheting av dusjen

• Standard-modus har raskere oppvarmingstid for DHW- tanken Smart-modus bruker imidlertid lenger tid for å varme opp DHW, men med lavere energiforbruk Standard For å innstille tankføleren på Topp eller Midten

• Valg av tankføleren til Topp sinker start av oppvarming av tanken og reduserer effektforbruket Endre dette valget til Midten når det ikke blir tilstrekkelig varmt vann Topp418 Menyer Informasjon til brukeren Meny Standardinnstilling Innstillinger / Alternativer for display 2 Systemsjekk

Energiovervåking Faktisk eller historisk graf over energiforbruk, utvikling eller COP Nåværende Velg og hent frem Historiediagram Velg og hent frem

• COP = Coefficient of Performance (varmefaktor)

• For historiske grafer velges perioden fra 1 dag/1 uke/1 år

• Det kan hentes frem energiforbruk (kWh) for oppvarming, *

kjøling, tank og samlet

• Det totale strømforbruket er en anslått verdi basert på AC 230 V og kan avvike fra verdien som måles med presist utstyr

Systeminformasjon Viser all systeminformasjon i hvert område Faktisk systeminformasjon for 8 elementer: Innløp / Utløp / Sone 1 / Sone 2 / Tank / Basseng / KOMP-frekvens / Strømhast. pumpe Velg og hent frem

• Den siste feilkoden vises øverst Velg og hent frem

Kompressor Viser kompressorytelse Velg og hent frem

Varmeapparat Totalt antall tid PÅ for reservevarmer/ tankvarmeapparat Velg og hent frem 3 Personlig oppsett

Systemet er låst for å brukes uten KJØLE-modus Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig)419

Baklys Angir varigheten for skjermens bakgrunnslys 1 min

Bakgrunnslysstyrke Angir lysstyrke for skjermens bakgrunnslys

Klokkeformat Innstilling av type klokke i displayet 24 t

Dato og tid Innstilling av dato og klokkeslett År / Måned / Dag / Time / Min

Språk Angir hvilket språk som skal brukes i displayet

Valgfri kretskorttilkobling For å koble til ekstern PCB som kreves for service

• Hvis ekstern PCB er koblet til, vil systemet ha følgende tilleggsfunksjoner:

Styring av 2 soner (inkludert svømmebasseng og funksjon for å varme opp vannet i det)

Sone og sensor For å velge sensorene og for å velge enten 1 soners eller 2 soners system 2 sone-system Sone

• Når du har valgt 1 eller 2 soners system, gå videre til valg av rom eller svømmebasseng

• Hvis det er valgt basseng, må temperaturen velges for T temperatur mellom 0 °C ~ 10 °C Sensor

Kapasitet varmeapp. For å redusere varmeeffekt etter behov* 3 kW / 6 kW / 9 kW

• Valg av kW varierer avhengig av modell

Frosthindring For å aktivere eller deaktivere beskyttelse mot at vannet fryser til når systemet er AV

Alternativ uteføler For å velge en alternativ utendørs sensor Nei

Sirkulasjonsvæske For å velge om det skal sirkulere vann eller glykol i systemet Vann

Tving avri. Hvis innstilt på autovalg, vil utendørsenheten start defrosterdrift hvis langvarig oppvarming kjører ved lave utetemperaturer Man

Avfrostingssignal For å slå på defrostersignal for å stoppe viftespole under defrosterdrift (Hvis defrostersignal er innstilt på Ja, vil funksjonen med to alternativer ikke kunne brukes) Nei

6 Installatøroppsett Driftsoppsett For å få tilgang til de fire hovedfunksjonene eller modusene 4 hovedmodi Varme / *

Varme For å stille inn ulike vann- og omgivelsestemperaturer for oppvarming Vanntemperatur for varme PÅ / Utendørstemp for varme AV / T for varme PÅ / Varmeapp PÅ/AV Vanntemperatur for varme PÅ Kompensasjonskurve Varme PÅ temperaturer i kompensasjonskurve eller direkte inntasting

Systemet er låst for å brukes uten KJØLE-modus Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig)423

• Hvis det er valgt system med 2 soner, må de 4 temperaturpunktene også legges inn for sone 2

• Hvis det er valgt system med 2 soner, må temperaturpunktet også legges inn for sone 2

Kjøle For å stille inn ulike vann- og omgivelsestemperaturer for kjøling Vanntemperaturer for kjøling PÅ

T for kjøling PÅ Vanntemperatur for kjøling PÅ Kompensasjonskurve Kjøling PÅ temperaturer i kompensasjonskurve eller direkte inntasting Vanntemperatur for kjøling PÅ Kompensasjonskurve X-akse: 20 °C, 30 °C Y-akse: 15 °C, 10 °C Legg inn de 4 temperaturpunktene (2 på den horisontal X-aksen, 2 på den vertikale Y-aksen)

Hvis det er valgt system med 2 soner, må de 4 temperaturpunktene også legges inn for sone 2

• “Sone1” og “Sone2” vil ikke vises i displayet hvis det bare er ett sonesystem

Systemet er låst for å brukes uten KJØLE-modus Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig)425

• Hvis det er valgt system med 2 soner, må temperaturpunktet også legges inn for sone 2

• “Sone1” og “Sone2” vil ikke vises i displayet hvis det bare er ett sonesystem T for kjøling PÅ 5 °C Sett T for kjøling PÅ

Auto Bytt automatisk fra Varme til Kjøling eller Kjølig til Varme Utetemperaturer for bytting fra Varme til Kjøling eller Kjølig til Varme Ute-temp for (varm til kjøl) / Ute-temp for (kjøl til varm) Ute-temp. for (varm til kjøl) 15 °C Angi utetemperatur for å bytte fra Varme til Kjøling Ute-temp. for (kjøl til varm) 10 °C Angi utetemperatur for å bytte fra Kjøling til Varme

Tank Stille inn funksjoner for tanken Gulvdriftstid (maksimum) / Tankens oppvarmingstid (maks) / Tankens gjenoppvarmingstemp / Sterilisering

Systemet er låst for å brukes uten KJØLE-modus Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig)426 Menyer For installatøren Meny Standardinnstilling Innstillinger / Alternativer for display Tankens oppvarmingstid (maks) 1:00 Maks tid for oppvarming av tanken (i timer og minutter) Tankens gjenoppvarmingstemp. -8 °C Angi temperaturen for å utføre gjenoppvarming av vann i tank Sterilisering Mandag Sterilisering kan settes for én eller flere dager i uken Søn / Man / Tir / Ons / Tor / Fre / Lør Sterilisering: Tid 12:00 Tid på valgte ukedag(er) for sterilisering av tanken 0:00 ~ 23:59 Sterilisering: Koketemperatur 65 °C Angi koketemperaturer for sterilisering av tanken Sterilisering: Driftstid (maks) 0:10 Angi tid for sterilisering (i timer og minutter) 7 Installatøroppsett Service-oppsett

Betongtørk For å tørke betong (gulv, vegger, etc) under bygningsarbeid Ikke bruk denne menyen til andre formål og annet enn i perioden når bygningsarbeidet pågår Rediger for å stille inn temperaturen for å tørke betong PÅ / Endre Endre Trinn: 1 Temperatur: 25 °C Oppvarmingstemperatur for tørking av betong Velg ønskede trinn: 1 ~ 10, område: 1 ~ 99

Bekreft innstilte temperaturer for å tørke betong for hvert trinn

Servicekontakt For å sette opp til 2 kontaktnavn og numre for brukeren Serviceteknikerens navn og kontaktnummer Kontakt 1 / kontakt 2 Kontakt 1 / Kontakt 2 Kontaktnavn eller -nummer Navn / telefonikon Legg inn navn og nummer Kontaktperson: bokstavene a ~ z Kontaktnummer: 1 ~ 9428 Innendørsenhet

• Ikke sprut vann direkte Tørk forsiktig av enheten med en myk, tørr klut Rengjøringsinstrukser For å sikre at systemet yter optimalt, må rengjøring utføres ved regelmessige intervaller Ta kontakt med en autorisert forhandler

• Koble fra strøm før rengjøring.

• Ikke bruk benzen, fortynner eller skuremiddel

• Bruk bare såpe ( pH 7) eller nøytrale rengjøringsmidler

• Ikke bruk vann som er varmere enn 40 °C For lengre tids inaktivitet

• Vannet i sanitærvanntanken må tømmes ut

• Koble fra strømtilførselen Kriterier for driftsstans Koble fra strømtilførselen ta deretter kontakt med en autorisert forhandler ved følgende forhold:

• Unaturlige lyder under bruk

• Vann/fremmede partikler i fjernkontrollen

• Vannlekkasje fra innendørs enhet

• Sikringene slår seg av flere ganger

• Nettkabelen blir overdreven varm Sanitærvanntank Vannfilter

• Rengjør vannfilteret minst én gang i året I annet fall kan filteret bli tett, noe som kan føre til at systemet bryter sammen Ta kontakt med en autorisert forhandler

• Fjern også støv på magneten Vannfiltersett Utendørsenhet

• Ikke blokker luftehullene for luftinntak og -uttak Dette kan føre til redusert ytelse eller at systemet bryter sammen Fjern eventuelle hindringer å sikre en god ventilasjon

• Når det snør, ta bort snøen rundt utedelen for å hindre at luftinntaket og luftuttaket blir tildekket med snø

• Sørg for at vanntrykket er på mellom 0,05 og 0,3 MPa (0,1 MPa = 1 bar)

• Dersom vanntrykket er utenfor området som angitt ovenfor, ta kontakt med en autorisert forhandler VEDLIKEHOLD Bruker
• Brukeren kan inspisere og fjerne eventuelle hindringer på luftinntakene og utløpsventilene til utendørsenhetene for å sikre optimal ytelse

• Brukere må ikke forsøke å utføre service eller bytte ut deler av enheten

• Kontakt autorisert forhandler for planlagt inspeksjon Forhandler
• Periodiske inspeksjoner på enhetene, funksjonskontroll av RCCB/ELCB, feltkabling og rørarbeid må utføres med jevne mellomrom av en autorisert forhandle for å sikre optimal sikkerhet og ytelse av enhetene

• Avhengig av hva slags sanitærvanntank man har, er det viktig å utføre service på vannfiltersettet av og til429

Rengjøringsinstrukser / Feilsøking Feilsøking Følgende symptomer indikerer ikke funksjonsfeil Symptom Årsak Lyd fra vannkretsen under drift •Kjølevæske inne i enheten Operasjonen er forsinket et par minutter etter restart

• Dette skjer ved avising i varmeveksleren Utedelen fungerer ikke •Dette utløses av beskyttelsesinnretningen i systemet når utetemperaturen er utenfor driftsområdet Systemdriften slår seg av •Dette utløses av beskyttelsesinnretningen i systemet Når vanninnløpstemperaturen er lavere enn 10 °C, stopper kompressoren og det ekstra varmeapparatet slås på Systemet har vanskelig for å varme opp

• Når panelet og gulvet varmes opp samtidig, kan vanntemperaturen bli redusert, noe som kan redusere oppvarmingsevnen til systemet

• Når utetemperaturen er lav, kan systemet bruke lengre tid på å varme opp

• Utløp eller innløp i utedelen er blokkert, for eksempel av snø

• Når den forhåndsinnstilte vannutløpstemperaturen er lav, kan systemet bruke lengre tid på å varme opp Systemet varmer ikke opp umiddelbart

• Systemet vil bruke litt tid å varme opp vannet hvis det startes med kaldt vann Det ekstra varmeapparatet slås PÅ automatisk når det er deaktivert

• Dette utløses av beskyttelsesinnretningen i innedelens varmeveksler Systemet starter automatisk når tidsuret ikke er stilt inn

• Tidsur for sterilisering er stilt inn Høyt kjølestøy pågår i flere minutter •Detter er forårsaket av beskyttelsesinnretningen under avising ved utetemperaturer under -10 °C

• Still inn riktig temperatur

• Lukk panelvarmeventilen/kjøleventilen

• Fjern eventuelle blokkeringer i luftinntakene og luftuttakene på utedelen Støyende under bruk •Utedelen eller innedelen har blitt installert skjevt

• Lukk dekselet skikkelig Systemet virker ikke •Sikringen er utløst/aktivert Drifts-LED lyser ikke eller ingenting vises på fjernkontrollen

• Strømtilførselen fungerer som den skal, eller det har vært strømbrudd

Systemet er låst for å brukes uten KJØLE-modus Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig)430 Blinker Feilnummer Nedenfor finner du en liste med feilkoder som kan vises i displayet når det er problemer med systeminnstillinger eller systemdriften Når displayet viser en feilkoden som vises nedenfor, ta kontakt på nummeret som er registrert på fjernkontrollen eller nærmeste autoriserte installatør Alle brytere er deaktivert unntatt og Feilsøking Feilnr. Forklaring av feil H12 Feiltilpasning av kapasitet H15 Feil i kompressorsensor H20 Pumpefeil H23 Feil i kjølemiddelsensor H27 Feil i serviceventil H28 Feil i solsensor H31 Feil i bassengsensor H36 Feil i buffertanksensor H38 Feil i tilpasning av merke H42 Lavtrykksbeskyttelse H43 Sone 1 sensorfeil H44 Sone 2 sensorfeil H62 Feil i vanngjennomstrømning H63 Feil i lavtrykkssensor H64 Feil i høytrykkssensor H65 Feil i avising av vannsirkulasjon H67 Feil i ekstern termistor 1 H68 Feil i ekstern termistor 2 H70 Feil i reservevarmeapparatets OLP H72 Feil i tanksensor H74 Kommunikasjonsfeil i kretskort H75 Beskyttelse for lav vanntemperatur H76 RC-innendørs kommunikasjonsfeil H90 Utendørs-innendørs kommunikasjonsfeil H91 Feil i tankvarmeapparatets overlastvern H95 Feil i spenningstilkobling H98 Høytrykksbeskyttelse H99 Innendørs frostvern Feilnr. Forklaring av feil F12 Trykkbryter aktivert F14 Dårlig kompressorrotasjon F15 Feil i viftemotorlås F16 Strømbeskyttelse F20 Overbelastningsvern på kompressor F22 Overlastvern for transistormodul F23 DC-topp F24 Feil i kjølemiddelkrets F25

Feil i kjøle-/varmesyklus F27 Feil på trykkbryter F29 Lavt utslipp av overhetingsvarme F30 Feil i vannutløpssensor 2 F32 Feil i interntermostat F36 Feil i utendørs omgivelsessensor F37 Feil i vanninnløpssensor F40 Feil i utendørs utslippssensor F41 Korreksjonsfeil for strømfaktor F42 Sensorfeil på utendørs varmeveksler F43 Feil på utendørs avisingssensor F45 Feil i vannutløpssensor F46 Frakobling av strømtransformator F48 Feil i damputløpssensor F49 Feil i forbiføringsutløpssensor F95

Høytrykksfeil i kjøling

• Enkelte feilkoder vil kanskje ikke gjelde din modell Ta kontakt med en autorisert forhandler for klargjøring

Systemet er låst for å brukes uten KJØLE-modus Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig)431

Informasjon Feilsøking / Informasjon Informasjon når tilkoblet til nettverksadapter (tilbehørsdel som ekstrautstyr) ADVARSEL Før bruk må sikkerheten rundt luft-til-vann-systemet kontrolleres. Se om det finnes personer eller levende dyr og planter i nærheten for bruk. Feil bruk på grunn av at følgende instruksjoner ikke følges, kan føre til skade eller ødeleggelser. Bekreft følgende før bruk (innvendige betingelser) - Innstillinger for tidsstyring Utilsiktede inn- og utkoblinger kan medføre alvorlige skader for personer og levende dyr og planter Bekreft følgende før og under bruk (utvendige forhold) - Hvis det finnes personer i området, må disse varsles om nye driftsinnstillinger før igangsetting Dette er for å unngå brå overraskelser og alvorlige helseskader for personen når driften endres - Ikke bruk dette utstyret det finnes barn, fysisk funksjonshemmede personer eller eldre i området, når disse ikke kan betjene utstyret selv - Kontroller innstillinger og driftsstatus jevnlig - Stopp driften når det vises en feilkode og ta kontakt med en autorisert forhandler eller spesialist Vennligst bekreft før bruk

• Systemetkanværeubrukbartdersomkommunikasjonsforholdeneerdårlige.Kontroller“Driftsstatus”frautstyretsdisplay etter drift Følgende tilstander kan oppstå under fjerndrift - Kan ikke brukes, driftstiden vises ikke - Luft-til-vann-drift vises ikke når driften innstilles utenfor området

• Detanbefalesålåseskjermenpåsmarttelefonenforåhindrefeilbruk.

• Ikkebrukandrefjernkontroller,kommunikasjons-ogdriftsenhetersomikkeerspesifisertavautorisertforhandlereller spesialist

• Brukesunderforutsetningenei“Tjenestebetingelser”og“Håndteringavpersonliginformasjon”forPanasonic smartutstyr

• DersomPanasonicsmartutstyretikkebrukesoverlengretid,skaldennettverksadapterenfrakoblesfraenheten. Informasjon til brukere om innsamling og håndtering av gammelt utstyr Disse symbolene på produkter, emballasje, og / eller medfølgende dokumenter betyr at brukte elektriske og elektroniske produkter ikke skal blandes med vanlig husholdningsavfall For riktig håndtering og gjenvinning av gamle produkter, vennligst lever dem til innsamlingssteder i samsvar med nasjonal lovgivning Ved riktig håndtering av disse produktene, vil du bidra til å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering For mer informasjon om innsamling og gjenvinning av gamle produkter, kontakt din kommune, ditt renovasjonsselskap eller forhandleren der du kjøpte gjenstandene Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning For forretningsdrivende brukere i EU Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon [Informasjon om håndtering i land utenfor EU] Disse symbolene gjelder bare innenfor EU Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering432 Informasjon ADVARSEL Dette symbolet viser at dette utstyret bruker et brennbart kjølemiddel Hvis det lekker kjølemiddel sammen med en ekstern tennkilde, er det mulighet for antenning Symbolet viser at bruksanvisningen må leses nøye Dette symbolet viser at vedlikeholdspersonalet skal håndtere dette utstyret med referanse til Installasjonsveiledningen Dette symbolet viser at det finnes informasjon i Brukerveiledningen og/eller Installasjonsveiledningen433
