INSTRUKCJA OBSŁUGI WHADC0309J3E5B PANASONIC

Hydromoduł powietrze-woda + zbiornik

Οδηγίες λειτουργίας

Dziękujemy za zakup produktu firmy Panasonic.

Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją w celu ponownego wykorzystania w przyszłości. Załączono instrukcję instalacji.

Numer seryjny oraz rok produkcji znajdują się na tabliczce znamionowej.

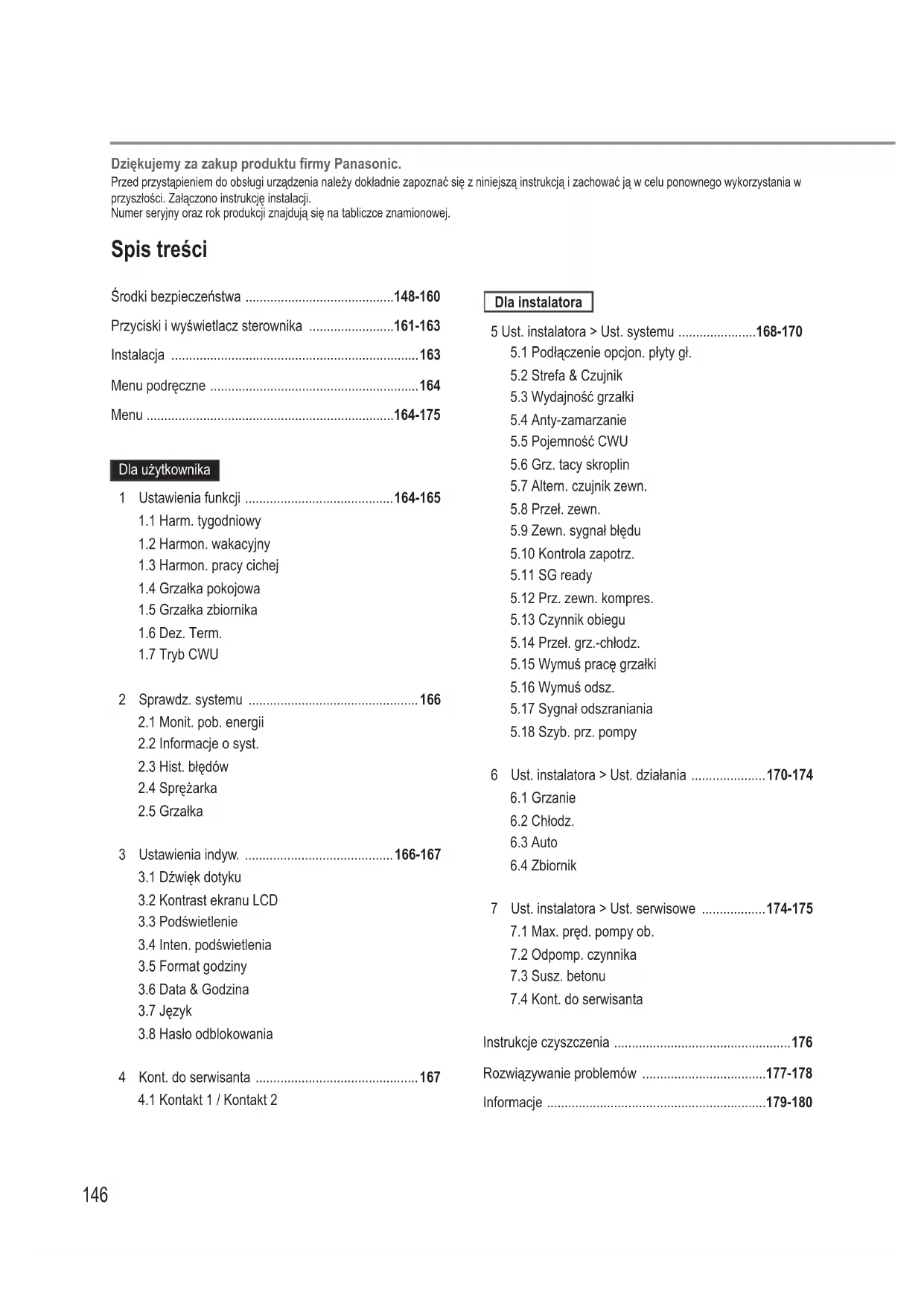

Spis treści

Środki bezpieczeństwa ....148-160

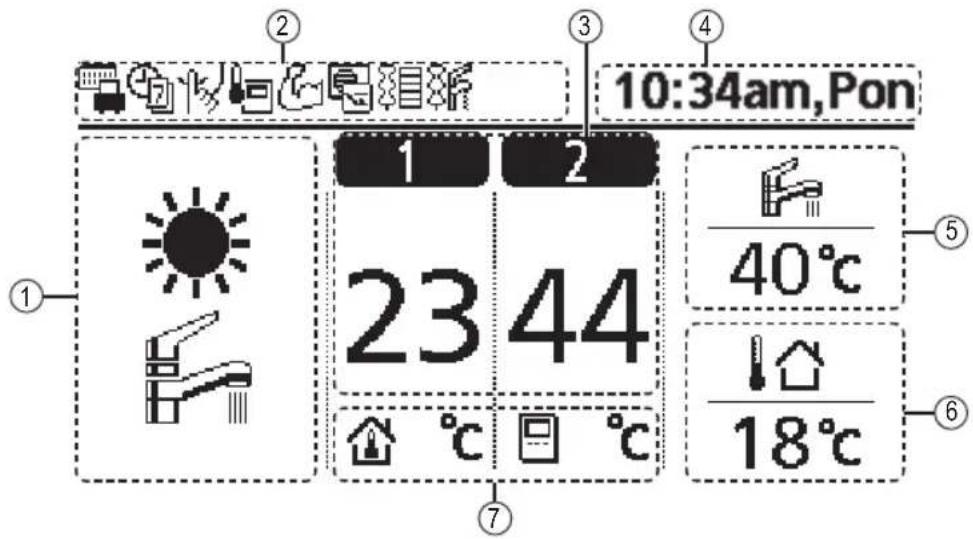

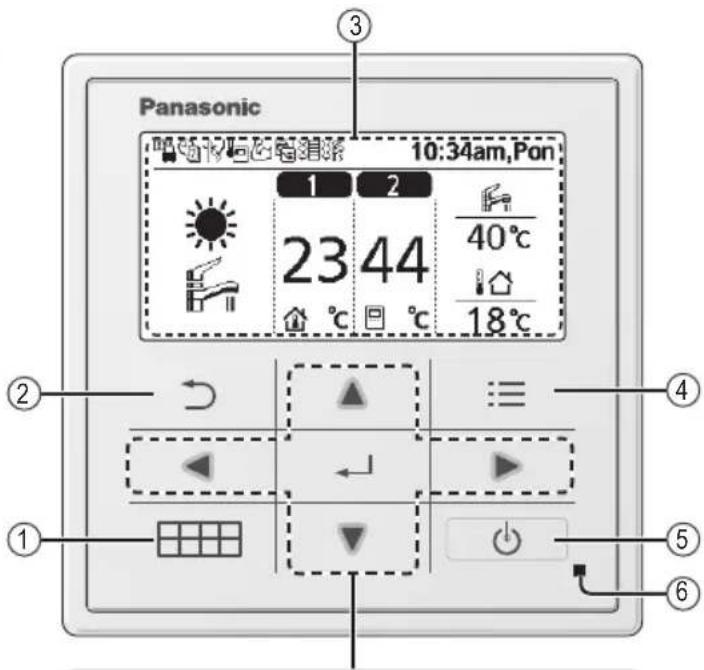

Przyciski i wyświetlacz sterownika ....161-163

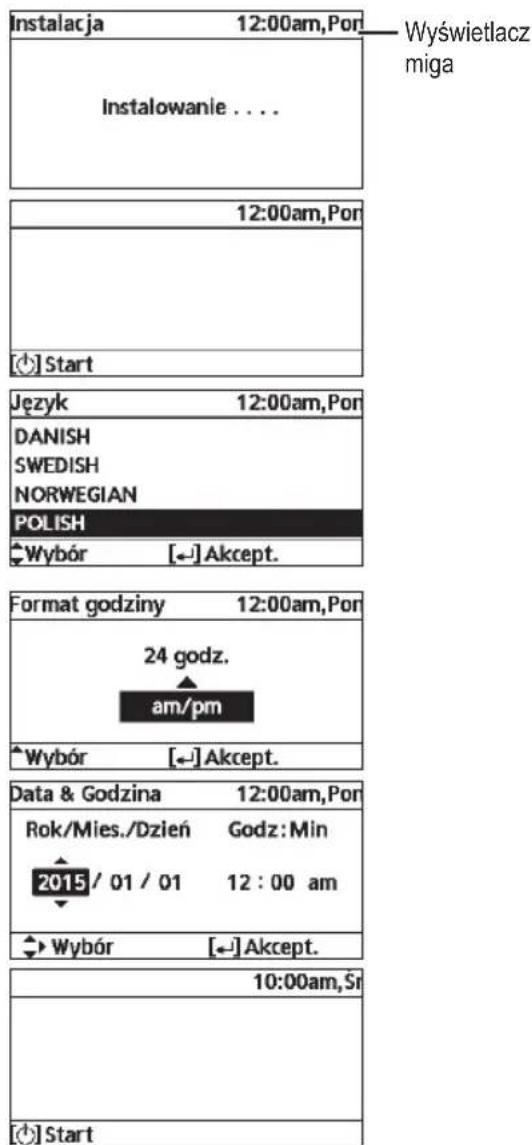

Instalacja 163

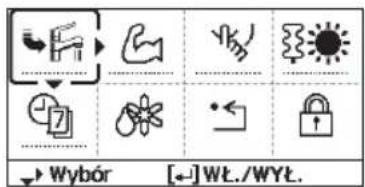

Menu podręczne 164

Menu 164-175

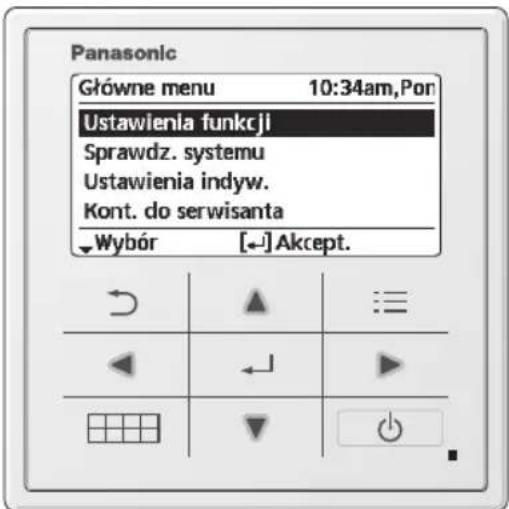

Dla użytkownika

1 Ustawienia funkcji 164-165

1.1 Harm. tygodniowy

1.2 Harmon. wakacyjny

1.3 Harmon. pracy cichej

1.4 Grzałka pokojowa

1.5 Grzałka zbiornika

1.6 Dez. Term.

1.7 Tryb CWU

2 Sprawdz. systemu 166

2.1 Monit. pob. energii

2.2 Informacje o syst.

2.3 Hist. błędów

2.4 Sprężarka

2.5 Grzałka

3 Ustawienia indyw. 166-167

3.1 Dźwięk dotyku

3.2 Kontrast ekranu LCD

3.3 Podświetlenie

3.4 Inten. podświetlenia

3.5 Format godziny

3.6 Data & Godzina

3.7 Język

3.8 Hasło odblokowania

4 Kont. do serwisanta 167

4.1 Kontakt 1 / Kontakt 2

Dla instalatora

5 Ust. instalatora > Ust. systemu .....168-170

5.1 Podłączenie opcjon. płyty gł.

5.2 Strefa & Czujnik

5.3 Wydajność grzałki

5.4 Anty-zamarzanie

5.5 Pojemność CWU

5.6 Grz. tacy skroplin

5.7 Altern. czujnik zewn.

5.8 Przeł. zewn.

5.9 Zewn. sygnał błędu

5.10 Kontrola zapotrz.

5.11 SG ready

5.12 Prz. zewn. kompres.

5.13 Czynnik obiegu

5.14 Przeł. grz.-chłodz.

5.15 Wymuś pracę grzałki

5.16 Wymuś odsz.

5.17 Sygnał odszraniania

5.18 Szyb. prz. pompy

6 Ust. instalatora > Ust. działania .....170-174

6.1 Grzanie

6.2 Chłodz.

6.3 Auto

6.4 Zbiornik

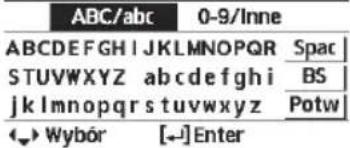

7 Ust. instalatora > Ust. serwisowe .....174-175

7.2 Odpomp. czynnika

7.3 Susz. betonu

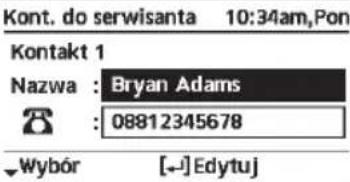

7.4 Kont. do serwisanta

Instrukcje czyszczenia 176

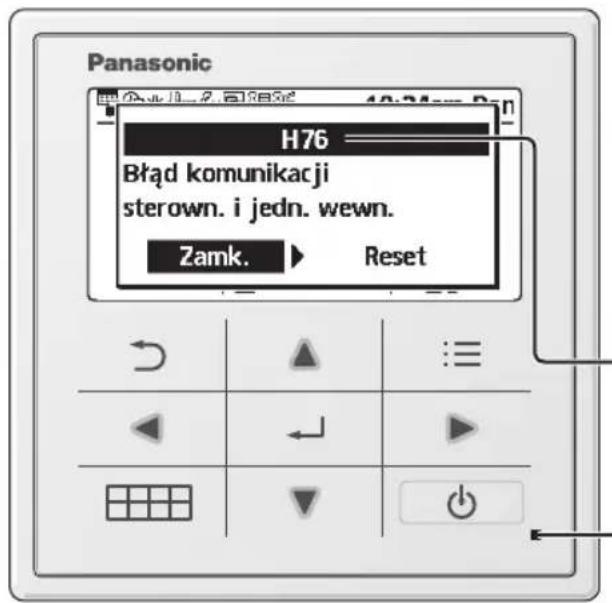

Rozwiązywanie problemów ....177-178

Informacje ......179-180

Przed użyciem należy upewnić się, że system został prawidłowo zainstalowany przez akredytowanego instalatora zgodnie z podanymi instrukcjami.

• Panasonic Air-to-Water stanowi system dzielony składający się z dwóch jednostek: wewnętrznej i zewnętrznej. Jednostka wewnętrzna składa się z hydromodułu oraz zbiornika wody użytkowej o pojemności 200L.
• Niniejsza instrukcja obsługi zawierają opis obsługi systemu za pomocą jednostki wewnętrznej i zewnętrznej.
• Sposoby korzystania z innych produktów, takich jak grzejnik, zewnętrzny sterownik termiczny i jednostki podłogowe zamieszczono w instrukcjach obsługi poszczególnych produktów.
• System można zablokować, aby pracował w trybie GRZANIE, a tryb CHŁODZ. był wyłączony.
• Niektóre funkcje opisane w niniejszej instrukcji mogą nie mieć zastosowania w przypadku danego systemu.
• Należy używać wody zgodnej z europejską normą jakości wody 98/83 WE. Okres eksploatacji jednostki zbiornika ulegnie skróceniu w przypadku używania wody gruntowej (włącznie z woda ze strumieni lub studni).
• Jednostki zbiornika nie wolno używać z wodą wodociągową, zawierającą zanieczyszczenia, m.in. sól, kwasy i inne zanieczyszczenia, które mogą powodować korozję zbiornika i jego części.
• Więcej informacji na ten temat może udzielić najbliższy akredytowany instalator.

*1 System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy.
*2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.)

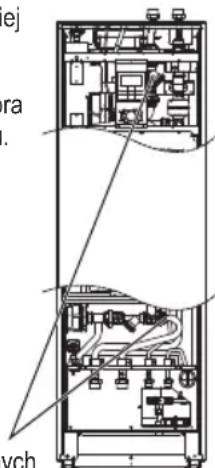

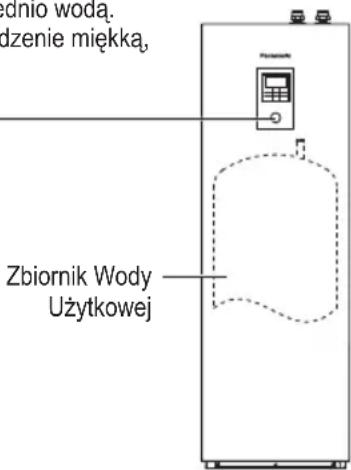

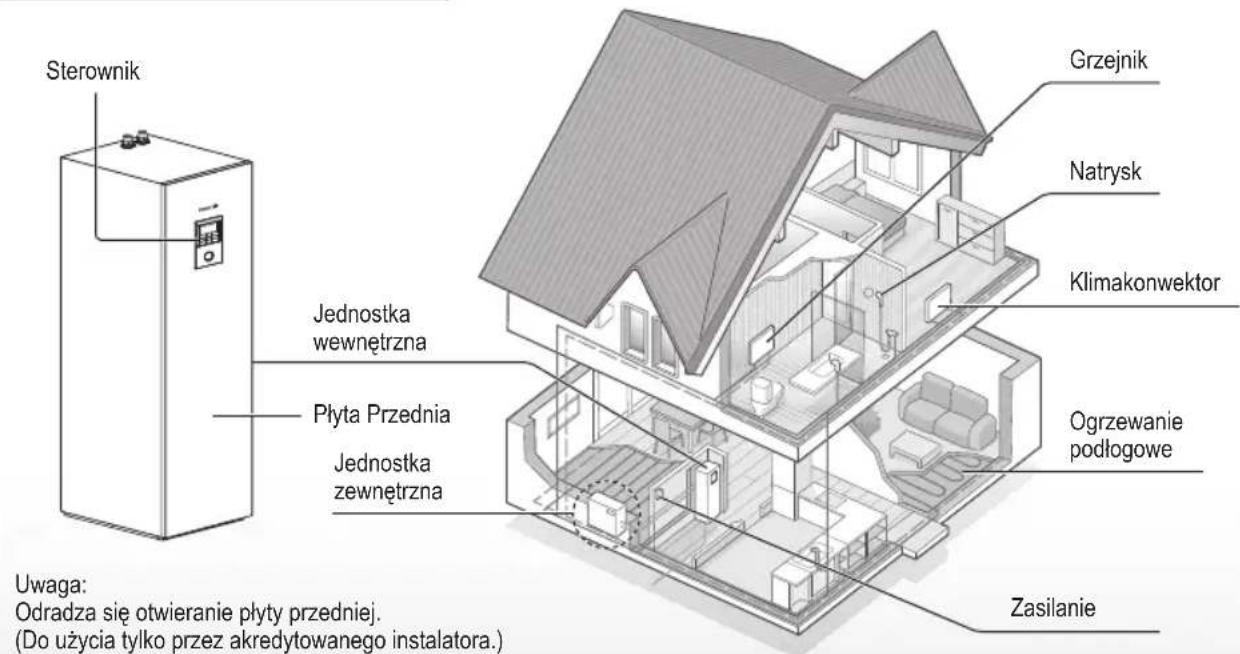

Widok ogólny systemu

Sterownik Jednostka wewnętrzna Płyta Przednia Jednostka zewnętrzna Uwaga: Odradza się otwieranie płyty przedniej. (Do użycia tylko przez akredytowanego instalatora.) Grzejnik Natrysk Klimakonwektor Ogrzewanie podłogowe Zasilanie

Iustracje zamieszczone w niniejszej instrukcji pełnią jedynie rolę objaśniającą i mogą nie przedstawiać rzeczywistego urządzenia. W przypadku przyszłych udoskonaleń zastrzegamy możliwość zmiany ilustracji bez powiadomienia.

Warunki robocze

	GRZANIE (ZBIORNIK)	GRZANIE (OBIEG) *	1.2 CHŁODZENIE (OBIEG)
Temperatura wyjścia wody (°C)(Min. / Maks.)	- / 65*3	20 / 55 (temperatura otoczenia poniżej -15 °C) *420 / 60 (temperatura otoczenia powyżej -10 °C) *4	5 / 20
Zewnętrzna temperatura otoczenia (°C)(Min. / Maks.)	-20 / 35 -20 / 35	10 / 43

Gdy zewnętrzna temperatura znajduje się poza zakresem określonym w tabeli, wydajność grzewcza znacznie obniży się, a zabezpieczenie jednostki zewnętrznej może ją wyłączyć.
Jednostka uruchomi się automatycznie, gdy zewnętrzna temperatura ponownie znajdzie się w wymaganym zakresie.
*3 Temperatura powyżej 55 °C możliwa wyłącznie przy użyciu grzałki wspomagającej.
*4 W zewnętrznej temperaturze otoczenia między -10 °C i -15 °C temperatura wyjścia wody stopniowo zmniejsza się z 60 °C do 55 °C.

Środki bezpieczeństwa

Aby uniknąć zagrożenia dla zdrowia własnego, innych osób lub niebezpieczeństwa powstania szkód materialnych, należy stosować się do poniższych zasad:

Nieprawidłowa obsługa spowodowana nieprzestrzeganiem poniższych wytycznych może doprowadzić do zagrożeń, których stopień określono poniżej:

Niniejsze urządzenie nie może być dostępne dla osób trzecich.

OSTRZEŻENIE	Ten znakostrzegaprzedśmiercią lubpoważnymzranieniem.
UWAGA	Ten znakostrzegaprzedzranieniemlub szkodąmaterialną.

Wytyczne w instrukcji są opatrzone następującymi symbolami:

Ten symbol oznacza czynność, która jest ZABRONIONA.

Te symbole oznaczają czynności, które są OBOWIAŻKOWE.

OSTRZEŻENIE

Jednostka wewnętrzna i zewnętrzna

Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia i osoby o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające doświadczenia i wiedzy, pod warunkiem zapewnienia nadzoru, poinstruowania w zakresie bezpiecznego użytkowania urządzenia oraz zapoznania z istniejącymi zagrożeniami. Urządzenie nie jest przeznaczone do zabawy. Dzieci pozostawione bez nadzoru nie mogą wykonywać czynności związanych z czyszczeniem i konserwacją urządzenia.

Czyszczenie wewnętrznych części, naprawę, instalację, wiejęcie, demontaż i ponowną instalację jednostki należy powierzyć akredytowanemu instalatorowi. Nieprawidłowa instalacja i obsługa spowodują wyciek, porażenie prądem lub pożar.

Możliwość użycia określonego typu czynnika chłodniczego należy potwierdzić u akredytowanego instalatora. Użycie innego typu czynnika chłodniczego niż określony może spowodować uszkodzenie produktu, zranienie itp.

Nie używać jakichkolwiek sposobów przyspieszania procesu odszraniania lub czyszczenia, z wyjątkiem zalecanych przez producenta. Zastosowanie niewłaściwej metody lub niekompatybilnych materiałów może doprowadzić do uszkodzenia produktu, wybuchu, czy też do poważnych obrażeń ciała.

Nie instalować urządzenia w potencjalnie wybuchowej lub palnej atmosferze. Nieprzestrzeganie powyższego wymagania może prowadzić do pożaru.

Nie należy wkładać palców ani żadnych innych przedmiotów do jednostki wewnętrznej lub zewnętrznej powietrze-woda, obracające się części mogą spowodować obrażenia.

Nie dotykać jednostki zewnętrznej podczas burzy, możliwe porażenie prądem.

Nie siadać na urządzeniu ani nie wchodzić na nie; grozi to upadkiem.

Nie instalować jednostki wewnętrznej na zewnątrz budynków. Jednostka ta jest przeznaczona wyłącznie do instalacji wewnątrz budynku.

Zasilanie

Aby uniknąć przegrzania i pożaru, nie należy używać kabla zmodyfikowanego, powstałego z połączenia d kabli, przedłużacza ani kab ze specyfikacjami.

Aby uniknąć przegrzania, pożaru lub porażenia prądem elektrycznym:

• Nie podłączać kabla zasilającego do gniazda elektrycznego, do którego są podłączone inne urządzenia.
• Nie obsługiwać urządzenia mokrymi rękami.
• Nie wyginać nadmiernie kabla zasilającego.

Uszkodzony kabel zasilający musi zostać wymieniony przez producenta, przedstawiciela serwisu lub inne wykwalifikowane osoby, co pozwoli na uniknięcie zagrożenia.

Urządzenie jest wyposażone w wyłącznik różnicowopрядowy (RCCB)/wyłącznik prądu upływowego (ELCB). Skontaktuj się z akredytowanym instalatorem, w celu przeprowadzania regularnych kontroli sprawności RCCB/ELCB, szczególnie po instalacji, kontroli oraz konserwacji. Niesprawność wyłącznika RCCB/ELCB może skutkować porażeniem prądem elektrycznym i/lub pożarem.

Stanowczo zalecamy zainstalowanie urządzenia różnicowoprądowego (RCD) w celu uniknięcia porażenia prądem elektrycznym i/lub pożaru.

Przed uzyskaniem dostępu do zacisków należy rozłączyć wszelkie obwody zasilające.

W przypadku nieprawidłowości w działaniu / usterki należy zaprzestać korzystania z produktu i odłączyć zasilanie.

(ryzyko powstania dymu / pożaru / porażenia prądem)

Przykłady nieprawidłowego działania / usterek

• Częste rozłączanie wyłącznika RCCB/ELCB.
• Zapach spalenizny.
• Nietypowy hałas lub drgania urządzenia.
• Wycieki gorącej wody z jednostki wewnętrznej.

Natychmiast skontaktować się z akredytowanym instalatorem w celu dokonania konserwacji / naprawy.

Podczas kontroli i konserwacji należy nosić rękawice ochronne.

Urządzenie musi być uziemione, aby nie doszło do porażenia prądem elektrycznym lub pożaru.

Należy zapobiec porażeniu prądem elektrycznym przez wyłączenie zasilania:

-Przed czyszczeniem lub naprawą. -Na czas dłuższej bezczynności.

Urządzenie wielofunkcyjne. Aby uniknąć porażenia prądem elektrycznym, oparzeń i/lub śmiertelnych obrażeń, należy pamiętać o odłączeniu wszystkich źródeł zasilania przed uzyskaniem dostępu do jakiegokolwiek przyłącza w jednostce wewnętrznej.

UWAGA

Jednostka wewnętrzna i zewnętrzna

Nie czyścić jednostki wewnętrznej woda, benzyną, rozcieńczalnikiem ani proszkiem do szorowania, ponieważ mogą one uszkodzić jednostkę lub wywołać korozję.

Nie instalować urządzenia w pobliżu materiałów palnych ani w łazienice. W przeciwnym przypadku może dojść do porażenia prądem elektrycznym i/lub pożarem.

Nie dotykać ostrych żeberek aluminiowych; ostre części mogą być przyczyną zranienia.

Nie używać systemu podczas sterylizacji, gdyż może to prowadzić do oparzenia gorącą wodą lub przegrzania natrysku.

Nie demontować jednostki do czyszczenia; niebezpieczeństwo odniesienia obrażeń ciała.

Nie umieszczać jednostki na niestabilnej powierzchni do czyszczenia; niebezpieczeństwo odniesienia obrażeń ciała.

Nie stawiać wazonów lub innych pojemników z wodą na jednostce. Jeżeli do wnętrza urządzenia przedostanie się woda, to może dojść do pogorszenia stanu izolacji. W efekcie może nastąpić porażenie prądem elektrycznym.

Zapobiec przeciekom wody poprzez dopilnowanie, aby rura spustowa:

-Została prawidłowo podłączona,
-Była trzymana z dala od rynien i pojemników, i
-Nie była zanurzana w wodzie

Po dłuższym okresie użytkowania lub eksploatacji w pobliżu materiałów palnych, należy odpowiednio przewietrzyć pomieszczenie.

Po dłuższym okresie użytkowania należy sprawdzić, czy nie doszło do pogorszenia stanu technicznego stelażu instalacyjnego; niebezpieczeństwo upadku jednostki.

Sterownik

Nie dopuścić do zamoknięcia sterownika. Nieprzestrzeganie powyższego wymagania może skutkować porażeniem prądem elektrycznym i/lub pożarem.

Nie naciskać przycisków sterownika twardymi ani ostrymi przedmiotami. Nieprzestrzeganie powyższego wymagania może skutkować uszkodzeniem urządzenia.

Nie myć sterownika woda, benzyną, rozcieńczalnikiem ani proszkiem do szorowania.

Nie przeprowadzać kontroli ani konserwacji sterownika samodzielnie. Aby uniknąć zranienia wskutek nieprawidłowej obsługi, należy skontaktować się z akredytowaną firmą instalacyjną.

OSTRZEŻENIE

Niniejsze urządzenie jest napełnione R32 (umiarkowanie łatwopalny czynnik chłodniczy).

W razie wycieku środka chłodniczego i jego kontaktu z zewnętrznym źródłem zapłonu może dojść do jego zapalenia.

Jednostka wewnętrzna i zewnętrzna

Urządzenie należy zainstalować i/lub eksploatować w pomieszczeniu o powierzchni większej niż Amin (m²), z dala od źródeł zapłonu (źródeł ciepła/iskier/otwartego płomienia) lub innych miejsc niebezpiecznych (urządzenia i kuchenki gazowe, instalacje gazowe, kuchenki elektryczne itd.). (Patrz Tabela I w instrukcji instalacji odnośnie do A min. (m²))

Czynnik chłodniczy może być bezwonny. Dlatego stanowczo zaleca się zastosowanie odpowiednich i sprawnych wykrywaczy palnego gazu chłodniczego, które będą ostrzegły użytkownika o ewentualnej nieszczelności.

Wszelkie niezbędne otwory wentylacyjne muszą pozostać drożne.

Urządzenia nie należy przebijać lub wrzucać do ognia, gdyż jest ono pod ciśnieniem. Nie wystawiać urządzenia na działanie ciepła, płomieni, iskier lub innych źródeł zapłonu. W przeciwnym razie może dojść do jego wybuchu, czego wynikiem mogą być obrażenia ciała lub śmierć.

Środki ostrożności dotyczące użytkowania czynnika chłodniczego R32

Podstawowe procedury instalacyjne są takie same, jak w przypadku modeli wykorzystujących konwencjonalny czynnik chłodniczy (R410A, R22).

Ponieważ ciśnienie robocze jest wyższe niż w modelach wykorzystujących czynnik chłodnicy R22, zachodzi konieczność użycia określonych specjalnych elementów instalacji rurowej oraz specjalnych narzędzi serwisowych. W szczególności, w razie wymiany modelu wykorzystującego czynnik chłodniczy R22 na nowy model wykorzystujący czynnik chłodniczy R32 należy bezwzględnie wymienić konwencjonalne elementy instalacji rurowej i nakrętki kielichowe w jednostce zewnętrznej na elementy instalacji rurowej i nakrętki kielichowe przeznaczone do czynnika chłodniczego R32 i R410A.

W przypadku czynnika chłodniczego R32 i R410A można użyć tej samej nakrętki kielichowej i rury po stronie jednostki zewnętrznej.

Mieszanie różnych czynników chłodniczych w układzie jest zabronione. W modelach z czynnikiem R32 i R410A stosowana jest inna średnica gwintu wlotu do napełniania urządzenia czynnikiem, aby zapobiec omyłkowemu wprowadzeniu czynnika R22 i zachować pełne bezpieczeństwo.

Z tego względu należy z wyprzedzeniem sprawdzić średnicę gwintu - w przypadku czynnika R32 i R410A wynosi ona 12,7 mm (1/2 cala).

Uważać, aby do wnętrza instalacji rurowej nie przedostały się jakiekolwiek substancje lub ciała obce (olej, woda itp.). Ponadto, gdy instalacja rurowa ma być składowana, należy dokładnie uszczelnić otwór poprzez jego zaciśnięcie, zabezpieczenie taśmą itp. (Zasady obsługi czynnika chłodniczego R32 oraz R410A są podobne.)

- Czynności z zakresu obsługi, konserwacji, naprawy i odzyskiwania czynnika chłodniczego winny być przeprowadzane przez personel odpowiednio przeszkolony i certyfikowany w zakresie obsługi łatwopalnych czynników chłodniczych oraz w sposób zgodny z zaleceniami producenta. Wszyscy członkowie personelu wykonujący czynności z zakresu obsługi, serwisowania i konserwacji układu lub powiązanych podzespołów urządzeń winni być odpowiednio przeszkoleni i posiadać stosowną certyfikację.

• Żadne podzespoły obiegu chłodniczego (parowniki, chłodnice powietrza, AHU, kondensatory lub odbiorniki cieczy) lub elementy instalacji rurowej nie powinny znajdować się w pobliżu źródeł ciepła, odkrytych płomieni, pracujących urządzeń gazowych lub pracujących grzejników elektrycznych.
• Użytkownik/właściciel lub autoryzowany przedstawiciel ww. powinien regularnie sprawdzać alarmy, wentylację mechaniczną i detektory, zgodnie z odnośnymi wymogami przepisów krajowych oraz przynajmniej raz do roku, w celu zapewnienia ich prawidłowej pracy.
• Wymagane jest prowadzenie dziennika. Wyniki ww. czynności kontrolnych winny być zapisywane w dzienniku.
• W pomieszczeniach, w których przebywają ludzie, należy sprawdzić drożność wentylacji.
• Zanim nowy układ chłodniczy zostanie oddany do eksploatacji, osoba odpowiedzialna za oddanie układu do eksploatacji winna dopilnować, aby przeszkolony i stosownie certyfikowany personel został poinstruowany, w oparciu o instrukcję obsługi, odnośnie do budowy, zasad nadzorowania, obsługi i konserwacji układu chłodniczego, a także w zakresie niezbędnych środków ostrożności, właściwości i zasad obsługi używanego czynnika chłodniczego.

- Ogólne wymagania względem przeszkolonego i stosownie certyfikowanego personelu zostały podane poniżej:

a) Wiedza na temat unormowań prawnych, przepisów i norm dotyczących łatwopalnych czynników chłodniczych; oraz
b) Szczegółowa wiedza i umiejętności w zakresie postępowania z łatwopalnymi czynnikami chłodniczymi, środków ochrony indywidualnej, zapobiegania wyciekom czynników chłodniczych, postępowania z butlami, napełniania układu czynnikiem, wykrywania nieszczelności, odzyskiwania i utylizacji czynnika chłodniczego, oraz
c) Właściwe zrozumienie i umiejętnościć praktycznego stosowania krajowych unormowań prawnych, przepisów i norm; oraz
d) Regularne i stałe uczestnictwo w szkoleniach służących utrzymaniu posiadanego poziomu kompetencji.
e) Przewód rurowy klimatyzatora powinien być zamontowany w zajmowanej przestrzeni w taki sposób, aby chronić go przed przypadkowym uszkodzeniem podczas pracy i obsługi.
f) Należy przedsięwziąć środki ostrożności w celu uniknięcia nadmiernych wibracji lub pulsacji w przewodach chłodniczych.
g) Należy zadbać o to, aby urządzenia zabezpieczające, przewody chłodnicze i osprzęt były dobrze chronione przed niekorzystnymi skutkami środowiskowymi (takimi jak niebezpieczeństwo gromadzenia się wody i zamarzania w rurach odciążających lub gromadzenia się brudu i zanieczyszczeń).

h) Długie przewody rurowe w układach chłodniczych powinny być zaprojektowane i zainstalowane w bezpieczny sposób (zamontowane i zabezpieczone), aby przy rozszerzaniu i kurczeniu się zminimalizować prawdopodobieństwo uszkodzenia układu przez uderzenia hydrauliczne.

i) Należy chronić układ chłodniczy przed przypadkowymi pęknięciami spowodowanym poruszającymi się meblami lub czynnościami rekonstrukcyjnymi.
j) Aby nie dopuścić do nieszczelności, w pomieszczeniach należy sprawdzić szczelność połączeń w warunkach roboczych. Metoda testowa musi charakteryzować się czułością 5 gramów czynnika chłodniczego rocznie lub lepszą, pod ciśnieniem wynoszącym co najmniej 0,25 maksymalnego dopuszczalnego ciśnienia (> 1,04 MPa, maks. 4,15 MPa). Nie mogą mieć miejsca wycieki.

1. Instalacja (miejsce)

• Produkt zawierający łatwopalne czynniki chłodnicze musi być zamontowany zgodnie z minimalną powierzchnią pomieszczenia, Amin (m²) wymienioną w Tabeli I instrukcji montażu.
• W przypadku napełniania układu czynnikiem chłodniczym w miejscu instalacji należy uwzględnić długość orurowania. Ilość czynnika zgodną z długością orurowania należy zmierzyć ilościowo i zapisać na etykiecie.
• Długość instalacji rurowej należy ograniczyć do niezbędnego minimum. Nie używać rur karbowanych oraz nie zginać nadmiernie rur.
• Należy zapewnić, aby instalacja rurowa była zabezpieczona przed uszkodzeniami mechanicznymi.

• Instalacja musi spełniać wymagania krajowych oraz lokalnych przepisów gazowych i innych stosownych unormowań. Powiadomić odnośne władze zgodnie z obowiązującymi przepisami.
• Połączenia mechaniczne muszą być dostępne do celów prac konserwacyjnych.
• W przypadku wymaganej wentylacji mechanicznej należy utrzymywać drożność otworów wentylacyjnych.
• Utylizację produktu należy przeprowadzić zgodnie ze środkami ostrożności podanymi w pkt. 12 oraz z przepisami krajowymi.

W celu uzyskania informacji na temat właściwej obsługi, należy skontaktować się z lokalnym przedstawicielstwem firmy.

2. Serwis

2-1. Personel serwisowy

• Układ winien być kontrolowany, regularnie nadzorowany i konserwowany przez odpowiednio wyszkolony i certyfikowany personel serwisowy, zatrudniony przez użytkownika lub osobę odpowiedzialną.
• Należy dopilnować, aby rzeczywista ilość doładowywanego czynnika chłodniczego była dostosowana do wielkości pomieszczenia, w którym zainstalowane są podzespoły zawierające czynnik chłodniczy.
• Sprawdzić, czy układ napełniony czynnikiem chłodniczym jest szczelny.
• Każda wykwalifikowana osoba zajmująca się obsługą obwodów czynnika chłodniczego winna posiadać ważny certyfikat wystawiony przez akredytowany organ regulacyjny, który urzędowo potwierdza kompetencje danej osoby w zakresie bezpiecznej obsługi czynników chłodniczych zgodnie z zasadami obowiązującymi w sektorze.

• Czynności serwisowe winne być wykonywane wyłącznie w sposób zalecony przez producenta urządzenia. Prace konserwacyjne i naprawcze wymagające pomocy ze strony innych wykwalifikowanych pracowników winny być przeprowadzane pod nadzorem osoby wykwalifikowanej w zakresie obsługi łatwopalnych czynników chłodniczych.
• Prace serwisowe winne być wykonywane wyłącznie w sposób zalecany przez producenta.

2-2. Eksploatacja

- Przed rozpoczęciem pracy przy układach zawierających palne czynniki chłodnicze konieczne jest przeprowadzenie kontroli Polski bezpieczeństwa, aby zminimalizować ryzyko zapłonu. W przypadku naprawy układu chłodniczego, przed rozpoczęciem pracy przy instalacji należy bezwzględnie zachować środki ostrożności opisane w punktach od 2-2 do 2-8.

• Pracę należy wykonywać zgodnie z przygotowaną procedurą, tak aby zminimalizować ryzyko narażenia na działanie palnych gazów lub ich oparów.
• Personel konserwatorski oraz inne osoby pracujące w obszarze potencjalnego zagrożenia winny otrzymać instruktaż co do charakteru wykonywanych prac oraz być właściwie nadzorowane.
• Unikać wykonywana prac w miejscach o ograniczonej przestrzeni. Bezwzględnie zapewnić odpowiednią odległość od źródła – przynajmniej 2 metry – lub utworzyć strefę bezpieczeństwa o promieniu co najmniej 2 metrów.
• Używać wyposażenia ochrony osobistej — w tym wyposażenia ochrony dróg oddechowych — dostosowanego do warunków pracy.
• Usunąć wszelkie źródła zapłonu (w tym gorące powierzchnie).

2-3. Kontrola obecności czynnika chłodniczego

• Przed przystąpieniem do pracy oraz w trakcie jej wykonywania należy sprawdzić obszar przy użyciu odpowiedniego detektora czynnika chłodniczego w celu ustalenia, czy nie występuje atmosfera potencjalnie wybuchowa.
• Sprawdzić, czy używane urządzenia do wykrywania przecieków są odpowiednie do łatwopalnych czynników chłodniczych, tj. czy nie generują iskier, czy są odpowiednio uszczelnione oraz czy są samoistnie bezpieczne.
• W przypadku wycieku/rozszczelnienia instalacji należy natychmiast przewietrzyć pomieszczenie, stojąc przeciwnie do kierunku przepływu powietrza i z dala od źródła wycieku/nieszczelności.
• W przypadku wycieku/nieszczelności należy o tym fakcie powiadomić osoby stojące w strumieniu powietrza, odgrodzić obszar bezpośredniego zagrożenia i uniemożliwić dostęp osobom nieupoważnionym.

2-4. Dostępność gaśnic

- Jeżeli przy urządzeniach chłodniczych lub elementach instalacji mają być przeprowadzane jakiekolwiek prace „gorące”, to należy zapewnić odpowiednie wyposażenie gaśnicze. - W pobliżu miejsca wprowadzania czynnika chłodniczego do instalacji należy przygotować gaśnicę proszkową lub CO₂.

2-5. Eliminacja źródeł zapłonu

• Żadna z osób wykonujących prace przy układzie chłodniczym, które wiążą się z obsługą elementów instalacji rurowej, które zawierają lub zawierały łatwopalny czynnik chłodniczy, nie może używać jakichkolwiek źródeł zapłonu w sposób stwarzający zagrożenie pożarowe lub wybuchowe. Zabrania się palenia tytoniu podczas wykonywania takich prac.
• Wszystkie potencjalne źródła zapłonu, w tym palenie tytoniu, powinny być wystarczająco oddalone od miejsca instalacji, naprawy, demontażu i utylizacji, podczas których może dojść do uwolnienia czynnika chłodniczego do otoczenia.
• Przed przystąpieniem do wykonywania prac, obszar wokół urządzeń należy skontrolować pod kątem zagrożeń pożarowych lub wybuchowych.
• Należy bezwzględnie rozwiesić tablice z napisem „Zakaz palenia”.

2-6. Wentylacja obszaru

• Prace „gorące” oraz związane z jakimkolwiek naruszeniem integralności układu należy przeprowadzać na otwartym powietrzu lub w miejscu o odpowiedniej wentylacji.
• Wentylacja powinna być włączona przez cały czas wykonywania prac.
• Wentylacja powinna w sposób bezpieczny rozpraszać uwolniony czynnik chłodniczy, najlepiej usuwając go na zewnątrz, do atmosfery.

2-7. Czynności kontrolne przy urządzeniach chłodniczych

• W razie wymiany podzespołów elektrycznych, nowe podzespoły muszą być tego samego typu oraz zgodne ze specyfikacją.
• Należy bezwzględnie stosować się do zaleceń konserwacyjnych i serwisowych producenta.
• W razie jakichkolwiek wątpliwości, należy skonsultować się z działem technicznym producenta.
• Dla instalacji wykorzystujących łatwopalne czynniki chłodnicze należy wykonywać poniższe czynności kontrolne.

Rzeczywista ilość doładowywanego czynnika chłodniczego jest dostosowana do wielkości pomieszczenia, w którym zainstalowane są podzespoły zawierające czynnik chłodniczy.

Sprawdzić, czy urządzenia i wyloty wentylacyjne funkcjonują prawidłowo i są wolne od zatorów.

Jeżeli używany jest pośredni obwód chłodniczy, to obwód wtórny należy sprawdzić pod kątem obecności czynnika chłodniczego.

Sprawdzić, czy oznakowanie urządzeń jest czytelne i dobrze widoczne.

Oznakowania i tablice, które są nieczytelne, należy wymienić.

Sprawdzić, czy rury i podzespoły instalacji chłodniczej zawierające czynnik chłodniczy są zainstalowane w miejscu, w którym nie będą narażone na działanie substancji korozyjnych, chyba że ww. podzespoły są wykonane z materiałów samoistnie odpornych na korozję lub zostały właściwie zabezpieczone przed jej działaniem.

2-8. Czynności kontrolne przy urządzeniach elektrycznych

• Naprawa i konserwacja podzespołów elektrycznych musi obejmować wstępną kontrolę bezpieczeństwa i procedury związane ze sprawdzeniem podzespołów.
• Czynności z zakresu wstępnej kontroli bezpieczeństwa obejmują między innymi:-

Stan rozładowania kondensatorów: ta czynność winna być wykonana w sposób bezpieczny, aby nie doszło do powstania iskier.

Sprawdzenie, czy podczas ładowania, odzyskiwania czynnika chłodniczego lub opróżniania układu żadne podzespoły elektryczne nie znajdują się pod napięciem.

Sprawdzenie, czy nie doszło do przerwania instalacji uziemienia.

• Należy bezwzględnie stosować się do zaleceń konserwacyjnych i serwisowych producenta.
• W razie jakichkolwiek wątpliwości, należy skonsultować się z działem technicznym producenta.
• W razie wykrycia usterki, która stanowiłaby zagrożenie dla bezpieczeństwa, należy ją usunąć przed przywróceniem zasilania elektrycznego obwodu.
• Jeżeli usterki nie można usunąć natychmiast, ale zachodzi konieczność kontynuacji pracy, to należy zastosować odpowiednie rozwiązanie przejściowe.
• Sprawę należy bezwzględnie zgłosić właścicielowi urządzeń.

3. Naprawy podzespołów uszczelnionych

• Jeżeli zajdzie konieczność naprawy podzespołów uszczelnionych, to wszystkie urządzenia objęte pracami muszą zostać odłączone od zasilania przed zdjęciem jakichkolwiek pokryw uszczelnionych itp.
• Jeżeli utrzymanie dopływu prądu do serwisowanych urządzeń jest absolutnie konieczne, to w najbardziej krytycznym punkcie należy zainstalować mechanizm wykrywania przecieków, który będzie pracować stale w celu ostrzeżenia o sytuacji potencjalnie niebezpiecznej.
• Należy zwrócić szczególną uwagę na poniższe zalecenia, aby prace przy podzespołach elektrycznych nie doprowadziły do zmiany właściwości i parametrów technicznych obudowy (poprzez uszkodzenie kabli, nadmierną liczbę połączeń, niezgodność zacisków ze specyfikacją, uszkodzenie uszczelek, nieprawidłowe mocowanie dławików itp.), która skutkowałaby pogorszeniem poziomu bezpieczeństwa.
• Sprawdzić, czy urządzenie jest prawidłowo zamontowane.
• Sprawdzić, czy uszczelki lub materiały uszczelniające nie uległy degradacji w stopniu uniemożliwiającym dalszą skuteczną ochronę przed penetracją atmosfer łatwopalnych.
• Sprawdzać, czy części wymienne są zgodne ze specyfikacją producenta.

UWAGA: W razie użycia szczeliw silikonowych, skuteczność niektórych urządzeń do wykrywania przecieków może ulec pogorszeniu.

Podzespoły samoistnie bezpieczne nie muszą być izolowane przed przystąpieniem do pracy przy nich.

4. Naprawa elementów iskrobezpiecznych

• Nie przykładać do obwodu jakichkolwiek stałych ładunków indukcyjnych lub pojemnościowych bez uprzedniego sprawdzenia, czy nie przekroczą one wartości napięcia i prądu dozwolonych dla urządzenia.
• Podzespoły samoistnie bezpieczne są jedynymi podzespołami, przy których można pracować w atmosferze łatwopalnej, gdy znajdują się one pod napięciem.
• Tester musi posiadać odpowiednie parametry znamionowe.
• Podzespoły należy wymieniać wyłącznie na części zatwierdzone przez producenta. Stosowanie części innych niż wskazane przez producenta może spowodować zapłon czynnika uwolnionego do otoczenia.

5. Sieć kablowa

• Sprawdzić, czy w środowisku pracy sieć kablowa nie ulegnie nadmiernemu zużyciu wskutek korozji, wysokiego ciśnienia, wibracji, ostrych krawędzi lub innych czynników.
• Kontrola powinna również brać pod uwagę wpływ starzenia oraz wibracje generowane stale przez — przykładowo — sprężarki lub wentylatory.

6. Wykrywanie łatwopalnych czynników chłodniczych

• Bezwzględnie zakazuje się używania potencjalnych źródeł zapłonu do wykrywania przecieków czynnika chłodniczego.
• Nie wolno używać latarek halogenkowych (lub jakichkolwiek innych detektorów wykorzystujących nieosłonięty płomień).

7. Poniższe metody wykrywania przecieków są uważane za właściwe dla wszystkich układów chłodniczych

• Nie mogą zostać wykryte przecieki przy zastosowaniu urządzeń wykrywających o czułości 5 gramów czynnika chłodniczego rocznie lub lepszej, pod ciśnieniem wynoszącym co najmniej 0,25 maksymalnego dopuszczalnego ciśnienia (> 1,04 MPa, maks. 4,15 MPa), na przykład uniwersalnego detektora wycieków.
• Elektroniczne detektory przecieków mogą być używane do wykrywania łatwopalnych czynników chłodniczych, jednakże ich czułość może nie być odpowiednia lub mogą one wymagać ponownej kalibracji. (Urządzenia do wykrywania przecieków należy skalibrować w obszarze wolnym od wyciekającego czynnika chłodniczego.)
• Sprawdzić, czy detektor nie jest potencjalnym źródłem zapłonu oraz czy nadaje się do używanego czynnika chłodniczego.
• Urządzenia do wykrywania przecieków winny być ustawione na procentową wartość LFL czynnika chłodniczego, a ponadto należy je skalibrować dla używanego czynnika chłodniczego, potwierdzając obecność odnośnej procentowej wartości gazu (maks. 25%).
• Płyny do wykrywania przecieków mogą być również używane z większością czynników chłodniczych, na przykład przy użyciu metody pęcherzykowej i fluorescencyjnej. Nie należy jednak używać detergentów zawierających chlor, gdyż chlor może wejść w reakcję z czynnikiem chłodniczym i doprowadzić do korozji miedzianych elementów instalacji rurowej.
• W razie powzięcia podejrzenia, iż doszło do wycieku, należy usunąć/zgasić wszelkie nieosłonięte płomienie.

- W razie wykrycia wycieku czynnika chłodniczego, którego usunięcie wymaga zastosowania lutowania twardego, należy odzyskać całość czynnika chłodniczego z układu, bądź też odizolować go (za pomocą zaworów odcinających) w części układu oddalonej od przecieku. Aby usunąć czynnik chłodniczy, należy przestrzegać środków ostrożności określonych w punkcie 8.

8. Demontaż oraz usuwanie

- W razie ingerencji w obwód chłodniczy w celu dokonania napraw — lub w dowolnym innym celu — należy stosować procedury konwencjonalne. Należy jednak pamiętać o stosowaniu najlepszej praktyki w celu zminimalizowania ryzyka związanego z łatwopalnością. Należy stosować następującą procedurę: usunąć czynnik chłodniczy -> dokładnie oczyścić obwód gazem obojętnym -> usunąć -> ponownie oczyścić gazem obojętnym -> otworzyć obwód poprzez nacięcie lub lutowanie twarde.

• Ładunek czynnika chłodniczego należy odzyskać do odpowiednich butli.
• Układ należy „przepłukać” OFN, aby jednostka stała się bezpieczna.
• Może zajść konieczność kilkakrotnego powtórzenia tego procesu.
• Do tej czynności nie wolno używać sprężonego powietrza lub tlenu.
• W celu przepłukania, należy przerwać próżnię w układzie za pomocą OFN i napełniać go aż do osiągnięcia ciśnienia roboczego, a następnie usunąć OFN do atmosfery; na koniec należy przywrócić próżnię.
• Ten proces należy powtarzać, dopóki układ nie będzie całkowicie wolny od czynnika chłodniczego.
• Po użyciu ostatniego ładunku OFN, należy odpowietrzyć układ do ciśnienia atmosferycznego, aby możliwe było wykonanie w nim prac.

- Ta czynność jest absolutnie konieczna, jeżeli na instalacji rurowej ma być wykonywane lutowanie twarde. - Sprawdzić, czy wylot pompy próżniowej nie znajduje się w pobliżu źródeł zapłonu oraz czy dostępny jest sprawny system wentylacyjny.

OFN = Oxygen Free Nitrogen (azot beztlenowy), rodzaj gazu obojętnego.

9. Procedury ładowania

- W przypadku konwencjonalnych procedur ładowania należy spełnić poniższe wymagania. Sprawdzić, czy podczas używania urządzeń ładujących nie dochodzi do zanieczyszczenia innym czynnikiem chłodniczym. Przewody giętkie i linie powinny być jak najkrótsze, aby ograniczyć do minimum ilość znajdującego się w nich czynnika chłodniczego. Gylindry należy trzymać w odpowiedniej pozycji zgodnie z instrukcjami. Przed naładowaniem układu czynnikiem chłodniczym sprawdzić, czy układ chłodniczy jest uziemiony. Odpowiednio oznaczyć układ po zakończeniu ładowania (jeżeli nie został jeszcze oznakowany). Zachować daleko posuniętą ostrożność, aby nie przeładować układu chłodniczego.

• Przed naładowaniem należy wykonać próbę ciśnieniową układu przy użyciu OFN (patrz punkt 7).
• Po zakończeniu ładowania ale przed oddaniem układu do eksploatacji należy przeprowadzić próbę szczelności układu.
• Przed opuszczeniem lokalizacji należy wykonać dodatkową próbę szczelności.

- Podczas ładowania i wyładowywania czynnika chłodniczego może dojść do nagromadzenia ładunków elektrostatycznych, które zagrażają bezpieczeństwu eksploatacji. Aby uniknąć pożaru lub wybuchu, należy rozproszyć elektryczność statyczną poprzez uziemienie i wyposażć w połączenia wyrównawcze przed rozpoczęciem ładowania/wyładowywania.

10. Wycofanie z eksploatacji

• Technik, który ma wykonać tę procedurę, musi posiadać szczegółową wiedzę o urządzeniach i zasadach ich obsługi.
• Zaleczeniem dobrej praktyki jest bezpieczne odzyskiwanie wszystkich czynników chłodniczych.
• Przed przystąpieniem do pracy należy pobrać próbkę oleju i czynnika chłodniczego, jeżeli konieczna będzie ich analiza przed ponownym użyciem odzyskanego czynnika chłodniczego.
• Przed rozpoczęciem pracy należy bezwzględnie zapewnić dostępność zasilania.

a) Zapoznać się z urządzeniem i zasadami jego obsługi.
b) Odizolować układ elektryczny.
c) Przed rozpoczęciem procedury sprawdzić, czy:

• dostępne są urządzenia do obsługi mechanicznej butli z czynnikiem chłodniczym (jeżeli są wymagane);
• dostępne jest wyposażenie ochrony osobistej oraz czy jest prawidłowo używane;
• czy proces odzyskiwania jest stale nadzorowany przez kompetentną osobę;
• czy urządzenia i butle do odzyskiwania spełniają wymagania odnośnych norm.
  d) Jeśli to możliwe, czynnik chłodniczy należy wypompować z układu.

e) Jeżeli nie można zapewnić próżni, to przygotować rurę rozgałęzną w celu usunięcia czynnika chłodniczego z poszczególnych części układu.

f) Przed rozpoczęciem odzyskiwania sprawdzić, czy butła jest umieszczona na wadze.
g) Włączyć maszynę do odzyskiwania i używać jej zgodnie z instrukcją.
h) Nie przepelniać butli. (Napełniać maksymalnie do 80% objętości).
i) Nie przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo.
j) Po prawidłowym napełnieniu butli i zakończeniu procesu, należy dopilnować, aby butle i urządzenia zostały niezwłocznie usunięte z terenu zakładu, a także sprawdzić, czy wszystkie zawory odcinające są zamknięte.
k) Odzyskany czynnik chłodniczy będzie można wprowadzić do innego układu dopiero po jego oczyszczeniu i sprawdzeniu.

- Podczas ładowania i wyładowywania czynnika chłodniczego może dojść do nagromadzenia ładunków elektrostatycznych, które zagrażają bezpieczeństwu eksploatacji.

Aby uniknąć pożaru lub wybuchu, należy rozproszyć elektryczność statyczną poprzez uziemienie i zabezpieczenie pojemników i urządzeń przed rozpoczęciem ładowania/wyładowywania.

11. Etykietowanie

• Urządzenia należ opatrzyć etykietami informującymi, iż zostały one wycofane z eksploatacji i opróżnione z czynnika chłodniczego.
• Etykiety należy opatrzyć datą i podpisać.
• Dopilnować, aby na urządzeniach znalazły się etykiety informujące, iż zawierają one łatwopalny czynnik chłodniczy.

12. Odzyskiwanie

• Zaleceniem dobrej praktyki jest bezpieczne usuwanie wszystkich czynników chłodniczych, zarówno do celów prac serwisowych, jak i podczas wycofywania z eksploatacji.
• Sprawdzić, czy butle, które mają być użyte do odzyskiwania czynnika chłodniczego, są odpowiednie.
• Sprawdzić, czy liczba butli jest wystarczająca do odzyskania całego ładunku z układu.
• Wszystkie butle, które mają być użyte do odzyskiwania, muszą być oznaczone jako odpowiednie do danego czynnika chłodniczego oraz posiadać stosowne oznakowanie (tj. Specjalne butle do odzyskiwania czynnika chłodniczego).
• Butle muszą być wyposażone w zawór nadmiarowy ciśnienia oraz odnośne zawory odcinające, będące w dobrym stanie technicznym.
• Butle do odzyskiwania muszą zostać opróżnione i jeżeli jest taka możliwość schłodzone przed przystąpieniem do odzyskiwania.
• Urządzenia do odzyskiwania muszą być w dobrym stanie technicznym i być odpowiednie do odzyskiwania łatwopalnych czynników chłodniczych, zaś ich instrukcje obsługi muszą być łatwo dostępne.
• Ponadto należy zapewnić właściwie skalibrowaną wagę, w dobrym stanie technicznym.
• Przewody giętkie winny być wyposażone w szczelne złączki, w dobrym stanie technicznym.
• Przed użyciem maszyny do odzyskiwania, należy sprawdzić czy jest ona sprawna i właściwie utrzymana oraz czy wszelkie powiązane podzespoły elektryczne zostały odizolowane, aby nie doszło do zapłonu w razie wycieku czynnika chłodniczego. W razie jakichkolwiek wątpliwości należy skonsultować się z producentem.

• Odzyskany czynnik chłodniczy należy zwrócić do dostawcy czynnika chłodniczego we właściwej butli, a następnie sporządzić odnośny dokument potwierdzający przekazanie materiału odpadowego.
• Nie mieszać czynników chłodniczych w jednostkach do odzyskiwania lub co ważniejsze w butlach.
• Jeżeli konieczny będzie demontaż sprężarki lub usunięcie oleju sprężarkowego, to w pierwszej kolejności należy sprawdzić, czy nie zawierają one (m.in. w smarze) nadmiernej ilości łatwopalnego czynnika chłodniczego.
• Proces usuwania nadmiaru czynnika chłodniczego należy wykonać przed zwróceniem sprężarki do dostawcy.
• W celu przyspieszenia tego procesu można zastosować wyłącznie elektryczne ogrzewanie korpusu sprężarki.
• Olej należy opróżnić z układu w sposób bezpieczny.

Przycisk / kontrolka

Przycisk menu podręcznego

① (Więcej informacji zamieszczono w osobnym Przewodniku po menu podręcznym.)
② Przycisk Wstecz Powrót do poprzedniego ekranu
③ Wyświetlacz LCD
④ Przycisk głównego menu Służy do ustawiania funkcji
⑤ Przycisk WŁ / WYŁ Uruchamia / zatrzymuje działanie
Kontrolka działania ⑥ Świeci się podczas działania, miga w przypadku alarmu.

Góra Lewo Prawo Dół

Przycisk Enter

Potwierdzenie wybranej pozycji.

Naciskać środek

Bez rękawic

Bez długopisu / ołówka

Przyciski i wyświetlacz sterownika

    B --> H["• W zależności od nastawy zewnętrznej temperatury system wybierze tryb GRZANIE lub *1,*2 CHŁODZ.. Autom. grzanie"]
    B --> I["• W zależności od nastawy zewnętrznej temperatury system wybierze tryb GRZANIE + ZBIORNIK lub *1,*2 CHŁODZ. + ZBIORNIK. Autom. grzanie"]
    B --> J["• Trzyb GRZANIA i TRYB ZBIORNIKA Ten tryb można wybrać tylko wtedy, gdy zainstalowany jest zbiornik wody."]

    C --> K["• Grzanie [HEAT"] jest włączone["ON"] lub wyłączone["OFF"]. Ogrzewanie systemu zapewnia jednostka zewnętrzna.]
    C --> L["• Tryb GRZANIA i TRYB ZBIORNIKA Ten tryb można wybrać tylko wtedy, gdy zainstalowany jest zbiornik wody."]

    F --> M["ZBIORNIK"]
    M --> N["ZBIORNIK"]

    H --> O["*1,*2 CHŁODZ."]
    I --> P["*1,*2 CHŁODZ. + ZBIORNIK"]
    J --> Q["*1,*2 CHŁODZ. + ZBIORNIK"]

    H --> R["• Chłodzenie [COOL"] jest włączone["ON"] lub wyłączone["OFF"]. Chłodzenie systemu zapewnia jednostka zewnętrzna.]
    I --> S["• TRYB CHŁODZENIA i TRYB ZBIORNIKA Jednostka zewnętrzna zapewnia ogrzewanie podczas wrzenia w zbiorniku."]
    J --> T["• Zbiornik [TANK"] jest włączony["ON"] lub wyłączone["OFF"]. Ogrzewanie zbiornika wody zapewnia jednostka zewnętrzna.]

    M --> U["* Ikony kierunku wskazują obecnie aktywny tryb. Działanie w trybie grzania / chłodzenia / Działanie zbiornika. Odszranianie."]

② Ikony działania

Przedstawiają stan działania.

Gdy dane działanie jest wyłączone (po wyświetleniu ekranu informującego o wyłączeniu działania), odpowiadająca mu ikona nie będzie wyświetlana (za wyjątkiem harmonogramu tygodniowego).

Stan działania wakacyjnego

Stan działania harmonogramu tygodniowego

Stan działania trybu cichego

Strefa: Termostat pokojowy →Stan wewnętrznego czujnika

Stan działania trybu intensywnego

Stan kontroli zapotrzebowania, SG Ready lub SHP

Stan grzałki wspomagającej Stan grzałki w zbiorniku c.w.u.

*1 System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy.

*2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.).

③Temperatura w poszczególnych strefach
④ Godzina i dzień
⑤Temperatura w zbiorniku wody
⑥Zewnętrzna temperatura
⑦ Typ czujnika / Ikony ustawiania rodzaju temperatury

Temperatura wody →Krzywa grzewcza Termostat →Zewnętrzny

Temperatura wody →Stała wartość Termostat →Wewnętrzny

Tylko basen Termistor pokojowy

Instalacja

Przed przystąpieniem do wprowadzenia ustawień w poszczególnych menu należy uruchomić sterownik, wybierając język obsługi i ustawiając prawidłową datę oraz godzinę. Po włączeniu zasilania po raz pierwszy automatycznie przechodzi do trybu ekranu ustawień. Można go również ustawić w menu ustawień osobistych.

Wybór języka

Należy zaczekać, aż wyświetlacz się uruchomi. Po zakończeniu uruchamiania ekran przechodzi do trybu normalnego wyświetlania. Po naciśnięciu dowolnego przycisku pojawia się ekran ustawiania języka.

① Wybierz żądany język, używając przycisków ▼. ▲
② Naciśnij ←, aby potwierdzić wybór.

Ustawianie zegara

① Za pomocą przycisków ▼ lub ▲ wybierz format wyświetlania godziny: 24- lub 12-godzinny (np. 15:00 lub 3:00 pm).
② Naciśnij ←, aby potwierdzić wybór.
③ Za pomocą przycisków ▼ i ▲ wybierz rok, miesiąc, dzień, godzinę i minuty. (Wybierz i przenieś za pomocą ▲ naciśnij aby ▪ potwierdzić).
④ Po ustawieniu czasu, godzina oraz dzień będą widoczne na wyświetlaczu nawet wtedy, gdy sterownik będzie wyłączony.

Instalacja 12:00am, Por Instalowanie . . . 12:00am, Por Start Język 12:00am, Por DANISH SWEDISH NORWEGIAN POLISH Wybór [←] Akcept. Format godziny 12:00am, Por 24 godz. am/pm Wybór [←] Akcept. Data & Godzina 12:00am, Por Rok/Mies./Dzień Godz: Min 2015/ 01 / 01 12 : 00 am Wybór [←] Akcept. 10:00am, Sr Start

Menu podręczne

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

① Naciśnij , aby wyświetlić menu podręczne.

Wybór [←] WŁ./WYŁ.

Wymuszenie grzania C.W.U.

Tryb intensywny Praca ciona Wymuś pracę grzałki

Harm. tygodniowy

Wymuszenie odszraniania

Resetowanie błędu Blokada sterownika

② Wybierz menu za pomocą ▲ ▼. ◀ ▶

③ Naciśnij ←, aby włączyć/wyłączyć wybrane menu.

Menu Dla użytkownika

Wybierz menu i wprowadź ustawienia dla systemu zainstalowanego w domu. Wszystkie wstępne ustawienia muszą być dokonane przez akredytowanego instalatora. Zalecamy, aby wszelkich zmian we wstępnych ustawieniach dokonywał również akredytowany instalator.

• Po wstępnej instalacji można dokonać ręcznej regulacji ustawień.
• Wstępne ustawienie pozostanie aktywne do czasu, aż użytkownik je zmieni.
• Przed dokonaniem ustawień należy upewnić się, że kontrolka działania jest wyłączona.
• Błędne ustawienie może powodować nieprawidłowe działanie systemu. Należy skontaktować się z akredytowaną firmą instalacyjną.

Aby wyświetlić :

Aby wybrać menu: ▲ ▼ ◀ ▶

Aby potwierdzić wybraną pozycję:

Panasonic Główne menu 10:34am, Por Ustawienia funkcji Sprawdz. systemu Ustawienia indyw. Kont. do serwisanta Wybór [←] Akcept.

Menu

Domyślne ustawienie

Opcje ustawień / Wyświetlacz

*1 System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy.
*2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.).

1 Ustawienia funkcji
1.1 > Harm. tygodniowy
Po ustawieniu tygodniowegoharmonogramu użytkownik możedokonać edycji za pomocą menupodręcznego.Służy do ustawienia do 6 opcjidziałania w ciągu doby.• Wyłączone po wybraniuTak [Yes] przy przełącznikugrzanie / chłodzenie lub powłączeniu wymuszenia grzałki.	Ustawienia harmonogramuWybierz dzień tygodnia i ustaw wymaganeopcje(Godzina / Działanie WŁ./WYŁ. / Tryb)	Harm. tygodniowy 10:34am,Pon
	Kopiiuj harmonogramWybierz dzień tygodnia	Ndz Pon Wt Sr Czw Pt Sob1. 8:00am WŁ 40°C2. 12:00pm WŁ 24/28°C 40°C3. 1:00pm WŁ 12/10°C↔Dzień -Opcja [-]Edytuj
Menu	Domyślne ustawienie	Opcje ustawień / Wyświetlacz
1.2 >Harmon. wakacyjny
Aby zaoszczędzić energię można ustawić tryb wakacyjny, którego działanie polega na wyłączeniu systemu lub obniżeniu temperatury na określony czas.	WYL
	>WL
	Początek i koniec trybu wakacyjnego. Data i godzina		Wakacje: Koniec 10:34am,Pon
			Rok/Mies./Dzień Godz : Min
	Wyl. lub niższa temperatura		'01 / 07 10 : 00 am
1.3 >Harmon. pracy cichej
Zapewnia ciche działanie podczas ustawionego okresu. Można ustawić do 6 opcji. Poziom 0 oznacza, że tryb jest wyłączony.	Czas rozpoczęcia trybu cichego: Data i godzina		Praca cicha 10:34am,Pon
			Opcja Godz. Poz.
			1 8:00am 0
			2 5:00pm 1
			3 11:00pm 3
			Wybór [-]Edytuj
1.4 >Grzałka pokojowa
Służy do włączania lub wyłączania grzałki wspomagającej.	WYL
1.5 >Grzałka zbiornika
Służy do włączania lub wyłączania grzałki zbiornika.	WYL
1.6 >Dez. Term.
Służy do włączania lub wyłączania automatycznej dezynfekcji termicznej.	WL
• Nie używać systemu podczas dezynfekcji termicznej, gdyż może to prowadzić do oparzenia gorącą wodą lub przegrzania natrysku.• Określenie poziomów ustawień funkcji dezynfekcji termicznej zgodnie z lokalnymi przepisami należy powierzyć akredytowanej firmie instalacyjnej.
1.7 >Tryb CWU (Ciepłej Wody Użytkowej)
Ustawianie opcji Standard lub Inteligentny w trybie C.W.U.• Tryb Standard charakteryzuje się krótszym czasem nagrzewania zbiornika C.W.U. Natomiast w trybie Inteligentnym nagrzewanie zbiornika trwa dłużej, jednak zużycie energii jest niższe.	Standard
Służy do ustawienia czujnika temperatury zbiornika w pozycji górnej [Top] lub środkowej [Center].• Wybór ustawienia czujnika zbiornika w pozycji górnej spowalnia początkowy etap ogrzewania wody w zbiorniku i zmniejsza zuzycie energii. Zmień ten wybór i przełącz na pozycję środkową [Center], jeśli ilość ciepłej wody jest niewystarczająca.	Górna
Menu		Domyślne ustawienie	Opcje ustawień / Wyświetlacz
2 Sprawdz. systemu
2.1	> Monit. pob. energii
	Wykres bieżącego lub historycznego zużycia energii elektrycznej, wytwarzania energii cieplnej bądź COP.	ObecnieWybór i pobieranie
		Hist. poboru energiiWybór i pobieranie	Całk. pobór en. (1rok)0.01 rok. 1 2 3 4 5 6 7 8 9 10 11 12 13 Sty., 2015: 0.0 kWh okolaMiesiąc Tryb
	COP = współczynnik wydajności.Dla wykresu historycznego wybiera się okres od 1 dnia/1 tygodnia/1 roku.Można pobrać zużycie energii (kWh) na potrzeby grzania, *2 chłodzenia, zbiornika lub łączne.Całkowity pobór mocy to wartość szacunkowa obliczona przy założeniu, ze napięcie wynosi 230 V prądu zmiennego, i może się różnić od wartości zmierzonych przez precyzyjne urządzenia.
2.2	> Informacje o syst.
	Wyświetla wszystkie informacje systemowe dla poszczególnych obszarów.	Aktualne informacje systemowe w 8 punktach:Powrót / Zasilanie / Str. 1 / Str. 2 / Zbiornik / Basen / Częstot. sprężarki / Szyb. prz. pompyWybór i pobieranie	Informacje o syst. 10:34am,Pon1. Powrót : 0°C2. Zasilanie : 0°C3. Str. 1 : 0°C4. Str. 2 : 0°CStrona
2.3	> Hist. błędów
	Kody błędów objaśniono w rozdziale Rozwiązywanie problemów.Kod najnowszego błędu jest wyświetlany w górnej części.	Wybór i pobieranie	Hist. błędów 10:34am,Pon1. --2. --3. --4. --[--] Wyczyść historię
2.4	> Sprężarka
	Wyświetla wydajność sprężarki.	Wybór i pobieranie	Sprężarka 10:34am,Pon1. Częstotliwość : 0 Hz2. Ilość WYŁ.-WŁ. : 03. Całk. czas dział. : 0 h[→] Powrót
2.5	> Grzałka
	Łączna liczba godzin przy włączonej grzałce wspomagającej / grzałce zbiornika.	Wybór i pobieranie	Grzałka 10:34am,PonCałk. czas dział.ΣΣΣ : 0hΣΣΣ : 0h[→] Powrót
3 Ustawienia indyw.
3.1	>Dźwięk dotyku
	Służy do włączania / wyłączania dźwięku potwierdzających czynności.	WŁ	WŁWYŁ
3.2	>Kontrast ekranu LCD
	Służy do ustawiania kontrastu wyświetlacza.	3	Kontrast ekranu LCD 10:34am,PonNiski Wysoki◀ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ △Wybór [--] Akcept.

Menu		Domyślne ustawienie	Opcje ustawień / Wyświetlacz
3.3	> Podświetlenie
	Ustawia czas trwania podświetlenia ekranu.	1 min.		Podświetlenie 10:34am,PonWYŁ 5 min.15 sek. 10 min.Wybór [-/-] Akcept.
3.4	> Inten. podświetlenia
	Ustawia jasność podświetlenia ekranu.	4		Inten. podświetlenia 10:34am,PonCiemne JasneWybór [-/-] Akcept.
3.5	> Format godziny
	Służy do ustawiania formatu wyświetlania godziny.	24 godz.		Format godziny 10:34am,Pongodz.am/pmWybór [-/-] Akcept.
3.6	> Data & Godzina
	Służy do ustawiania aktualnej daty i godziny.	Rok / Mies. / Dzień / Godz / Min		Data & Godzina 10:34am,PonRok/Mies./Dzień Godz : Min 10 : 00 amWybór [-/-] Akcept.
3.7	> Język
	Służy do ustawiania języka górnej części ekranu.W przypadku języka greckiego-patrz wersja angielska.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŚĆINA / HRVATSKI / LIETUVIŲ		Język 10:34am,PonDANISHSWEDISHNORWEGIANPOLISHWybór [-/-] Akcept.
3.8	> Hasło odblokowania
	4-cyfrowe hasło dla wszystkich ustawień.	0000		Hasło odblokowania 10:34am,Pon 00Wybór [-/-] Akcept.
4 Kont. do serwisanta
4.1	> Kontakt 1 / Kontakt 2
	Numer kontaktowy ustawiony przez instalatora.	Wybór i pobieranie		Ust. serwisowe 10:34am,PonKontakt 1Nazwa : Bryan Adams☎ : 08812345678Wybór
5 Ust. instalatora 1 ust. systemu
5.1	> Podłączenie opcjon. płyty gł.
	Służy do podłączenia opcjonalnej płyty sterującej.	Tak		TakNie
	• Opcjonalna płyta sterująca jest podłączona, w systemie będą dostępne dodatkowe funkcje:1 Sterowanie 2 strefami (w tym basenem i funkcją ogrzewania wody w basenie).2 Zewnętrzny przełącznik sprężarki.3 Zewn. sygnał błędu.4 Sterowanie SG Ready.5 Kontrola zapotrzebowania.6 Przeł. grz.-chłodz
5.2	> Strefa & Czujnik
	Umożliwia wybór czujników i systemu 1- lub 2-strefowego.	System 2 strefowy	Str.	Strefa & Czujnik 10:34am,PonStr.System 1 strefowySystem 2 strefowy^Wybór [+/-] Akcept.
			• Po wybraniu systemu 1- lub 2-strefowego należy dokonać wyboru pomieszczenia lub basenu.• W przypadku wyboru basenu należy wybrać temperaturę dla Δ w zakresie 0 °C - 10 °C.
			Czujnik	Strefa & Czujnik 10:34am,PonCzujnikTemp. wodyTermost. pok.Termist. pokWybór [+/-] Akcept.
			* W przypadku termostatu należy określić, czy jest to termostat zewnętrzny czy wewnętrzny.
5.3	> Wydajność grzałki
	Umożliwia obniżenie mocy grzałki w razie potrzeby.*3 kW / 6 kW / 9 kW			Wydajność grzałki 10:34am,Pon3 kW
	* Opcje kW zależą od modelu.			[+/-] Akcept.
5.4	> Anty-zamarzanie
	Aktywacja lub dezaktywacja ochrony przed zamarzaniem wody, gdy system jest wyłączony	Tak		TakNie
5.5	> Pojemność CWU
	Służy do wybierania zmiennej lub standardowej mocy grzewczej zbiornika.Zmienna moc grzecza ogrzewa zbiornik w trybie szybkim i utrzymuje nastawioną temperaturę w trybie wydajnym. Podczas gdy standardowa moc ogrzewa wodę w zbiorniku z nominalną wydajnością grzewczą.	Zmienna		ZmiennaStandard
Menu		Domyślne ustawienie	Opcje ustawień / Wyświetlacz
5.6	>Grz. tacy skroplin
	Aby wybrać, czy opcjonalna grzałka skroplin jest podłączona.* Typ A -Grzałka tacy skroplin uaktywnia się wyłącznie podczas odszraniania.* Typ B -Grzałka tacy skroplin uaktywnia się, gdy zewnętrzna temperatura otoczenia wynosi 5 °C lub mniej.	Nie	TakNIE
		>Tak
		A	Ustawienie typu grzałki skroplin*.Tryb pracy grzałki 10:34am,PonABWybór [-/-] Akcept.
5.7	>Altern. czujnik zewn.
	Umożliwia wybór alternatywnego czujnika zewnętrznego.	Nie	TakNIE
5.8	>Przeł. zewn.
		Nie	TakNIE
5.9	>Zewn. sygnał błędu
		Nie	TakNIE
5.10	>Kontrola zapotrz.
		Nie	TakNIE
5.11	>SG ready
		Nie	TakNIE
		>Tak
		120%	Wydajność (1) i (2)CWU (w %), Grzanie (w %) i Chłodzenie (w °C)SG ready 10:34am,PonMoc [1-0]: C.W.U.Zakres: (50%-150%)Kroki: ±5%120%Wybór [-/-] Akcept.
5.12	>Prz. zewn. kompres.
		Nie	TakNIE
5.13	>Czynnik obiegu
	Umożliwia wybór obiegu wody lub glikolu w systemie.	Woda	Czynnik obiegu 10:34am,PonWodaGlikolWybór [-/-] Akcept.
5.14	>Przeł. grz.-chłodz.
		Nie	TakNIE

Menu		Domyślne ustawienie	Opcje ustawień / Wyświetlacz
5.15 > Wymuś pracę grzałki
	W celu włączenia wymuszenia grzałki ręcznie (domyśnie) lub automatycznie.	Ręczny		Wymuś pracę grzałki 10:34am,PonAuto
				Wybór [←] Akcept.
5.16 > Wymuś odsz.
	Jeśli ustawiony jest tryb automatyczny, jednostka zewnętrzna rozpocznie odszranianie, gdy urządzenie działa długo w niskiej temperaturze zewnętrznej.	Ręczny
5.17 > Sygnał odszraniania
	Służy do włączania sygnału odszraniania w celu zatrzymania cewki wentylatora podczas operacji odszraniania. (Jeśli sygnał odszraniania jest ustawiony na Tak [Yes], funkcja biwalentna nie jest dostępna)	Nie
5.18 > Szyb. prz. pompy
	Służy do ustawiania sterowania pompą o zmiennym przepływie (delta T) lub do ustawienia stałej wydajmości pompy obiegowej (Max wyd.)	T
6 Ust. instalatora Úst. działania
	Dostęp do czterech głównych funkcji lub trybów.	4 główne trybyGrzanie / *1, *2 Chłodz. / *1, *2 Auto / Zbiornik		Ust. działania 10:34am,PonGrzanieChłodz.AutoZbiornikWybór [←] Akcept.
6.1 > Grzanie
	Umożliwia wybór różnych temperatur wody i otoczenia dla grzania.	Nast temp. zasilania grzania / Temp. zewn. wyłączenia grzania / T na grzaniu / Grzałka WŁ/WYŁ		Ust. działania 10:34am,PonGrzanieNast temp. zasilania grzaniaTemp. zewn. wyłączenia grzania T na grzaniuWybór [←] Akcept.
		>Nast temp. zasilania grzania
		Krzywa kompensacji	Temperatura wody według krzywej kompensacji lub wprowadzona jako prosta.	Ust. działania 10:34am,PonGrz Wt.: Tem wodyKrzywa kompensacjiProstaWybór [←] Akcept.
*1 System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy.*2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.).

Menu	Domyślne ustawienie	Opcje ustawień / Wyświetlacz
	>Nast temp. zasilania grzania >Krzywa kompensacji
	Oś X: -5°C, 15°C Oś Y: 55°C, 35°C	Wprowadź 4 punkty temperatury (2 na osi poziomej X, 2 na osi pionowej Y).	Grz Wt.: Tem wody:Str.1
	• Zakres temperatur: Oś X: -20°C ~ 15°C, oś Y: Patrz niżej• Zakres temperatur wprowadzony dla osi Y:1. Model WH-UD: 20 °C ~ 60 °C2. Model WH-UH i włączona grzałka wspomagająca: 25 °C ~ 65 °C3. Model WH-UH i wyłączona grzałka wspomagająca: 35 °C ~ 65 °C4. Model WH-UX: 20 °C ~ 60 °C• Jeśli wybrano system 2-strefowy, należy wprowadzić 4 punkty temperatury także dla strefy 2.• Napisy „Strefa1” i „Strefa2” nie będą widoczne na wyświetlaczu, jeśli system jest ustawiony jako 1-strefowy.
	>Nast temp. zasilania grzania >Prosta
	35 °C Temperatura wody	Ust. działania 10:34am,PonGrz Wt.: Tem wody:Str.2Zakres: (20°C~60°C)Kroki: ±1°C35°CWybór [-+] Akcept.
	• Zakres Min. - Maks. podlega następującym warunkom:1. Model WH-UD: 20 °C ~ 60 °C2. Model WH-UH i włączona grzałka wspomagająca: 25 °C ~ 65 °C3. Model WH-UH i wyłączona grzałka wspomagająca: 35 °C ~ 65 °C4. Model WH-UX: 20 °C ~ 60 °C • Jeśli wybrano system 2-strefowy, należy wprowadzić ustawienie temperatury dla strefy 2.• Napisy „Strefa1” i „Strefa2” nie będą widoczne na wyświetlaczu, jeśli system jest ustawiony jako 1-strefowy.
	>Temp. zewn. wyłączenia grzania
	24 °C	Temperatura wył. grzania	Ust. działania 10:34am,PonGrzałka WYŁ.: Temp. zewn.Zakres: (5°C~35°C)Kroki: ±1°C24°CWybór [-+] Akcept.
	>Δ na grzaniu
	5 °C	Ustawienie △Twłączenia grzania.* Ustawienie to nie będzie dostępne, gdy natężenie przepływu pompy zostanie ustawione na wartość maksymalną.	Ust. działania 10:34am,PonGrz Wt.: ΔTZakres: (1°C~15°C)Kroki: ±1°C5°CWybór [-+] Akcept.
	>Grzałka WŁ/WYŁ
	>Grzałka WŁ/WYŁ >Temp. zewn. dla wł. grzałki
	0 °C	Temperatura wł. grzałki	Ust. działania 10:34am,PonGrzałka Wt.: Temp. zewn.Zakres: (-20°C~15°C)Kroki: ±1°C0°CWybór [-+] Akcept.
	>Grzałka WŁ/WYŁ >Włączony czas opóźnienia dla grzałki [ON]
	0:30 min	Włączony czas opóźnienia włączenia grzałki	Ust. działania 10:34am,PonGrzałka WŁ.: Czas opóźnieniaZakres: (0:10~1:00)Kroki: ±0:10 Wybór [-/-] Akcept.
	>Grzałka WŁ/WYŁ >Włączona temperatura wody dla grzałki [ON]
	-4 °C	Ustawienie temperature wody do włączeniaustawionejtemperaturey.	Ust. działania 10:34am,PonGrzałka WŁ.: ΔT docel. temp.Zakres: (-10°C~-2°C)Kroki: ±1°C Wybór [-/-] Akcept.
	>Grzałka WŁ/WYŁ >Włączona temperatura wody dla grzałki [OFF]
	-2 °C	Ustawienie temperature wody do włączeniaustawionejtemperaturey.	Ust. działania 10:34am,PonGrzałka WYŁ: ΔT docel. temp.Zakres: (-8°C-0°C)Kroki: ±1°C Wybór [-/-] Akcept.
6.2 >*1, *2 Chłodz.
Umożliwia ustawienie różnych temperatur wody i otoczenia dla chłodzenia.	Temperatura wody wychodzącej i △T wt. chłodzenia.		Ust. działania 10:34am,PonChłodz.Nast temp. zasilania chłodzeniaΔT dla chłodzWybór [-/-] Akcept.
	>Nast temp. zasilania chłodzenia
	Krzywa kompensacji	Temperatura wody według krzywej kompensacji lub wprowadzona jako prosta.	Ust. działania 10:34am,PonChł WŁ: Tem wodyKrzywa kompensacji ProstaWybór [-/-] Akcept.
	>Nast temp. zasilania chłodzenia >Krzywa kompensacji
	Os X: 20°C, 30°COs Y: 15°C, 10°C	Wprowadź 4 punkty temperature(2 na osi poziomej X, 2 na osi pionowej Y)	Chł WŁ: Tem wody:Str.1Wybór [-/-] Akcept.
	Jeśli wybrano system 2-strefowy, należy wprowadzić 4 punkty temperatury także dla strefy 2.Napisy „Strefa1” i „Strefa2” nie będą widoczne na wyświetlaczu, jeśli system jest ustawiony jako 1-strefowy.

System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy.

^2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.).

Menu	Domyślne ustawienie	Opcje ustawień / Wyświetlacz
	>Nast temp. zasilania chłodzenia >Prosta
	10 °C	Ustawienie temperatury wody wychodzącej	Ust. działania 10:34am,PonChł Wt.: Tem wody:Str.2Zakres: (5°C-20°C)Kroki: ±1°C Wybór [-+] Akcept.
	• Jeśli wybrano system 2-strefowy, należy wprowadzić ustawienie temperatury dla strefy 2.• Napisy „Strefa1* i „Strefa2" nie będą widoczne na wyświetlaczu, jeśli system jest ustawiony jako 1-strefowy.
	> T dla chłodz
	5 °C	Ustawienie△T chłodzenia* Ustawienie to nie będzie dostępne, gdy natężenie przepływu pompy zostanie ustawione na wartość maksymalną.	Ust. działania 10:34am,PonChł Wt.: ΔTZakres: (1°C-15°C)Kroki: ±1°C Wybór [-+] Akcept.
6.3 > *1, *2 Auto
Automatyczne przełączanie z grzania na chłodzenie lub z chłodzenia na grzanie.	Zewnętrzne temperatury przełączania z grzania na chłodzenie lub z chłodzenia na grzanie.Temp. zewn. (grz. - chł.) / Temp. zewn. (chł.- grz.)		Ust. działania 10:34am,PonAutoTemp. zewn. (grz. - chł.)Temp. zewn. (chł.- grz.)Wybór [-+] Akcept.
	> Temp. zewn. (grz. - chł.)
	15 °C	Ustawienie zewnętrznej temperatury przełączania z grzania na chłodzenie.	Ust. działania 10:34am,PonAuto: Temp. zewn.(grz. - chł.)Zakres: (11°C-25°C)Kroki: ±1°C Wybór [-+] Akcept.
	> Temp. zewn. (chł.- grz.)
	10 °C	Ustawienie zewnętrznej temperatury przełączania z chłodzenia na grzanie.	Ust. działania 10:34am,PonAuto: Temp. zewn.(chł.- grz.)Zakres: (5°C-14°C)Kroki: ±1°C Wybór [-+] Akcept.
6.4 > Zbiornik
Ustawianie funkcji zbiornika.	Max czas działania CO / Max czas działania CWU / Temp. ponown wygrz zbiorn / Dez. Term.		Ust. działania 10:34am,PonZbiornikMax czas działania COMax czas działania CWUTemp. ponown wygrz zbiornWybór [-+] Akcept.
	• Wyświetlacz przedstawi jednocześnie 3 funkcje.
	> Max czas działania CO
	8:00	Maksymalny czas działania ogrzewania (w godzinach i minutach)	Ust. działania 10:34am,PonZbiornik:Max czas dział. COZakres: (0:30~10:00)Kroki: ±0:30 Wybór [-+] Akcept.

* System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy.
*2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.).

Max czas działania CWU

1:00	Maksymalny czas wygrzewania zbiornika (w godzinach i minutach)

Temp. ponown wygrz zbiorn

-8 °C

Dolna histereza grzania zbiornika C.W.U.

Dez. Term.

Poniedz.

Można ustawić sterylizację w 1 lub więcej dniach tygodnia.Ndz / Pon / Wt / Śr / Czw / Pt / Sob

Dez. Term.: Godz.

12:00

Godziny w wybranym dniu (dniach)tygodnia, w których dezynfekowany będzie zbiornik0:00 ~ 23:59

65 °C

Ustawienietemperatur ydezynfekcji termicznejzbiornika.

Dez. Term.: Czas dział (max)

0:10	Ustawienie czasu dezynfekcji termicznej (w godzinach i minutach)

7 Ust. instalatora Ust. serwisowe

Służy do ustawiania maksymalnej prędkości pompy wodnej.

Ustaw natężenie przepływu, maks. wydajność i wł. / wył. / odpowietrzenie.

Przepust.: XX:X I/min Max wyd.: 0x40 - 0xFE, Pompa: WŁ / WYŁ / Odpow.

Menu		Domyślne ustawienie	Opcje ustawień / Wyświetlacz
7.2	> Odpomp. czynnika
	Ustawienie odpompowywania.	Odpompowywanie czynnika chłodniczego WŁ
7.3	>Susz. betonu
	Służy do suszenia betonu (posadzek, ścian itp.) podczas budowy.Nie należy używać tego menu do innych celów i podczas czynności innych niż budowa	Edytuj, aby ustawić temperaturę suszenia betonu.WŁ / Edytuj		Ust. serwisowe 10:34am,PonSusz. betonu
		> Edytuj
		Etapy: 1Temperatura: 25 °C	Temperatura grzania dla suszenia betonu.Wybierz żądane etapy: 1–10,zakres: 1–99	Ust. serwisowe 10:34am,PonSusz. betonu: 1/10
		> WŁ
		Potwierdź ustawienia temperatur suszenia betonu dla poszczególnych etapów.
7.4	>Kont. do serwisanta
	Umożliwia instalatorowi ustawienie do 2 nazwisk i numerów kontaktowych.	Nazwisko i numer kontaktowy technika serwisowego.Kontakt 1 / Kontakt 2		Ust. serwisowe 10:34am,PonKont. do serwisanta:
		>Kontakt 1 / Kontakt 2
		Nazwisko lub numer.Nazwa / Ikona kontaktu
		Wprowadź nazwisko i numerNazwisko kontaktu: litery od a do z.Numer kontaktu: 1 ~ 9		Kontakt-1Numer:

Prawidłowe działanie urządzenia wymaga cyklicznych przeglądów konserwacyjnych. Dopilnuj, żeby przynajmniej 1 raz w roku został przeprowadzony przegląd konserwacyjny urządzenia, zakończony protokołem z przeglądu. W tym celu skontaktuj się z akredytowaną firmą instalacyjną.

• Przed czyszczeniem należy odłączyć zasilanie.
• Nie używać benzyny, rozcieńczalnika ani proszka do szorowania.
• Można używać jedynie mydła (≈ pH7) lub neutralnego detergentu stosowanego w gospodarstwie domowym.
• Nie używać wody o temperaturze powyżej 40 °C.

Jednostka wewnętrzna

- Nie polewać bezpośrednio woda. Delikatnie wytrzeć urządzenie miękka, suchą ściereczka.

ednio woda. dzenie miękka, Zbiornik Wody Użytkowej

Manometr wody

- Nie naciskać ani nie uderzać szklanej osłony twardymi ani ostrymi przedmiotami. Nieprzestrzeganie powyższego wymagania może skutkować uszkodzeniem urządzenia.

- Upewnić się, że ciśnienie wody mieści się w zakresie od 0,05 do 0,3 MPa (0,1 MPa = 1 bar). - Jeśli ciśnienie wody jest poza ww. zakresem, należy skontaktować się z akredytowaną firmą instalacyjną.

Na czas dłuższej bezczynności

• Należy spuścić wodę ze zbiornika wody użytkowej.
• Odłączyć zasilanie.

Usterki wymagające interwencji serwisanta

Odłączyć zasilanie,

a następnie skontaktować się z akredytowaną firmą instalacyjną, w następujących sytuacjach:

• Nietypowy hałas podczas pracy.
• Przedostanie się wody / cząstek obcych do sterownika.
• Wyciek gorącej wody z jednostki wewnętrznej.
• Częste rozłączanie się wyłącznika automatycznego.
• Nadmierne nagrzewanie się kabla zasilającego.

Filtr wody

• Filtr wody należy czyścić co najmniej raz w roku. Nieprzestrzeganie powyższego wymagania może spowodować niedrożność filtra, która może prowadzić do awarii systemu. Skontaktuj się z akredytowaną firmą instalacyjną.
• Należy również usunąć zanieczyszczenia z magnesu.

ej ra . vch

Zestaw Filtrów Wodnych

Jednostka zewnętrzna

• Nie zasłaniać otworów wlotu i wylotu powietrza. Nieprzestrzeganie powyższego wymagania może skutkować niską wydajnością lub awarią systemu. Usunąć wszelkie przeszkody, aby zapewnić wentylację.
• Gdy pada śnieg, należy odśnieżać jednostkę zewnętrzną i obszar wokół niej, aby zapobiec zatkaniu otworów wlotu i wylotu powietrza śniegiem.

KONSERWACJA

Użytkownik

• W celu zapewnienia optymalnej sprawności urządzeń, użytkownik może kontrolować lub usuwać wszelkie zanieczyszczenia blokujące wlot powietrza oraz szczeliny wylotu powietrza jednostki zewnętrznej.
• Użytkownik nie powinien sam próbować serwisować lub wymieniać części urządzenia.
• W celu przeprowadzenia planowej kontroli należy skontaktować się z akredytowanym instalatorem.

Firma instalacyjna

• Aby zapewnić bezpieczeństwo oraz optymalne działanie urządzeń, akredytowany instalator powinien przeprowadzać regularne kontrole jednostek, kontrole sprawności wyłącznika RCCB/ELCB, okablowania oraz rurociągów.
• W odniesieniu do zbiornika wody użytkowej, ważne jest okresowe serwisowanie zestawu filtrów.

Poniższe objawy nie oznaczają nieprawidłowego działania.

Objaw Przyczyna
Dźwięk płynącej wody podczas działania.	Przepływ czynnika chłodniczego wewnątrz urządzenia.
Opóźnienie działania o kilka minut po ponownym uruchomieniu.	Opóźnienie służy ochronie sprężarki.
Jednostka zewnętrzna wydziela wodę / parę wodną.	Proces odszraniania
W trybie grzania z jednostki zewnętrznej wydostaje się para wodna.	Proces odszraniania
Jednostka zewnętrzna nie działa.	Jest to spowodowane funkcją ochrony systemu, gdy zewnętrzna temperatura jest poza zakresem roboczym.
System wyłącza się.	Jest to spowodowane funkcją ochrony systemu. Gdy temperatura wody na wejściu wynosi poniżej 10 °C, sprężarka zatrzymuje się i włączana jest grzałka wspomagająca.
System rozgrzewa się powoli.	W przypadku równoczesnego ogrzewania paneli i podłogi może dojść do obniżenia temperatury wody, co może zmniejszyć wydajność grzewczą systemu.Gdy zewnętrzna temperatura powietrza jest niska, ogrzewanie systemu może trwać dłużej.Przepływ powietrza przy jednostce zewnętrznej jest zablokowany, np. przez zaspę.Gdy nastawa temperatury wody na wyjściu jest niska, ogrzewanie systemu może trwać dłużej.
System nie nagrzewa się błyskawicznie.	Rozgrzanie wody może zająć więcej czasu, jeśli jej temperatura jest niska.
Grzałka wspomagająca samoczynnie włącza się po jej wyłączeniu.	Jest to spowodowane funkcją ochrony wymiennika ciepła jednostki wewnętrznej.
Działanie rozpoczyna się automatycznie, gdy harmonogram nie jest ustawiony.	Ustawiono harmonogram dezynfekcji termicznej.
Głośny dźwięk przepływu czynnika chłodniczego, trwający kilkanaście minut.	Jest to spowodowane funkcją ochrony podczas odszraniania przy zewnętrznej temperaturze otoczenia poniżej -10 °C.
Tryb *1,*2 CHŁODZ. jest niedostępny.	Działanie systemu zostało ograniczone wyłącznie do GRZANIA.

Przed skontaktowaniem się z serwisem należy sprawdzić:

Objaw Sprawdzić
Brak wydajnego działania w trybie GRZANIE / ^*1,*2 CHŁODZ..	Ustawić prawidłową temperaturę.Usunąć wszelkie przeszkody z otworów wlotu i wylotu powietrza jednostki zewnętrznej.
Głośne działanie.	Jednostka zewnętrzna lub wewnętrzna została zainstalowana na pochyłości.Prawidłowo zamknąć pokrywę.
System nie działa. • Rozłączony / Uaktywniony wyłącznik automatyczny.
Dioda LED sygnalizująca działanie nie świeci się lub brak jakiegokolwiek wskazania na sterowniku.	Zasilanie nie działa prawidłowo lub doszło do awarii zasilania.

*1 System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy.

*2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.).

Rozwiązywanie problemów

Panasonic H76 Błąd komunikacji sterown. i jedn. wewn. Zamk. ▶ Reset

Poniżej przedstawiono listę kodów błędów, które mogą pojawić się na wyświetlaczu w przypadku problemów z ustawieniami lub działaniem systemu.

Jeśli na wyświetlaczu pojawi się kod błędu, jak przedstawiono na przykładzie z lewej strony, należy zadzwonić pod numer zarejestrowany na sterowniku lub do najbliższego akredytowanego instalatora.

Wszystkie przełączniki poza ▶ sa wyłączone.

Kod błędu

Nr błędu Objąśnienie błędu
H12	Niedopasowanie wydajności jednostek
H15	Błąd czujnika sprężarki
H20	Błąd pompy wody
H23	Błąd czujnika czynnika chł.
H27	Błąd zaworu serwisowego
H28	Błąd czujnika paneli sol.
H31	Błąd czujnika basenu
H36	Błąd czujnika zbiornika buforowego
H38	Niezgodność marki
H42	Zabezp. przed niskim ciśnieniem
H43	Błąd czujnika strefy 1
H44	Błąd czujnika strefy 2
H62	Błąd przepływu wody
H63	Błąd czujnika niskiego ciśnienia
H64	Błąd czujnika wysokiego ciśnienia
H65	Błąd cyrkul. wody w odszranianiu
H67	Błąd zewnętrznego termistora 1
H68	Błąd zewnętrznego termistora 2
H70	Przegrzanie grzałki wspomagającej OLP
H72	Błąd czujnika zbiornika
H74	Błąd komunikacji płyty głównej
H75	Zabezp. nisk. temp. wody
H76	Błąd komunikacji z jednostką wewnętrzną
H90	Błąd komunikacji jedn. wewn. i zewn.
H91	Błąd zabezpieczenia grzałki zbiornika
H95	Błąd zaniku napięcia
H98	Zabezp. przed wysokim ciśnieniem
H99	Zabezp. przed zamarzniem jedn. wewn.

Nr błędu Objąśnienie błędu
F12	Wyłącznik ciśnieniowy akt.
F14	Wolne obroty sprężarki
F15	Błąd blokowania wentyl. silnika
F16	Zabezpieczenie prądowe
F20	Zabezp. przeciążenia sprężarki
F22	Zabezp. przeciążenia modułu tranzystora
F23	Skok prądu stałego
F24	Błąd obiegu czynnika chłodn.
F25	*1, *2 Błąd zmiany chłodzenie / grzanie
F27	Błąd wyłącznika ciśnieniowego
F29	Przegrzanie na tłoczeniu
F30	Błąd czujnika 2 powrotu wody
F32	Błąd termostatu wewnętrznego
F36	Błąd czujnika temperatury zewn.
F37	Błąd czujnika wody zasilającej
F40	Błąd czujnika temp. na tłoczeniu
F41	Błąd korekcji współczynnika mocy
F42	Błąd czujnika zewnętrznego wymiennika ciepła
F43	Błąd zewn. czujnika odszraniania
F45	Błąd czujnika wody wyjściowej
F46	Odlączenie przekładnika prądowego
F48	Błąd czujnika wyjścia parownika
F49	Błąd czujnika na bypassie
F95	*1, *2 Błąd wysokiego ciś. na chłodzeniu

* Niektóre kody błędów mogą nie dotyczyć tego modelu. Aby uzyskać wyjaśnienia, należy się skontaktować z akredytowanym instalatorem.

*1 System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy.

*2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.).

Informacje dotyczące, kiedy podłączać adapter sieciowy (część akcesoriów opcjonalnych)

OSTRZEŻENIE

Przed użyciem należy sprawdzić bezpieczeństwo przy systemie Air-to-Water. Sprawdzić, czy w pobliżu nie ma ludzi lub zwierząt.

Nieprawidłowe działanie spowodowane niezastosowaniem się do instrukcji może spowodować szkody lub obrażenia.

Sprawdź poniższe przed uruchomieniem (wewnątrz pomieszczeń)

- Warunki ustawień harmonogramu. Nieprzewidywalne działanie włączania/wyłączania może spowodować obrażenia u ludzi i zwierząt.

Sprawdź poniższe przed uruchomieniem i w trakcie działania (poza pomieszczeniami)

• Jeśli wiadomo, że ktoś jest w pomieszczeniach, należy zawiadomić przed wprowadzeniem nowych ustawień. Pozwoli to uniknąć niespodziewanego szoku u tej osoby i poważnego uszczerbku na zdrowiu w wyniku zmiany działania.
• Nie należy używać tego urządzenia, gdy dziecko, osoba niepełnosprawna lub starsza nie umie obsługiwać tego urządzenia na terenie obiektu.
• Sprawdzać ustawienia i stan działania często.
• Należy zaprzestać korzystania po wyświetleniu kodu błędu, a następnie skonsultować się akredytowanym instalatorem.

Sprawdzić przed użyciem

• Ten system może nie działać w przypadku trudnych warunków komunikacji. Należy sprawdzić stan działania na wyświetlaczu po uruchomieniu. W przypadku zdalnej obsługi mogą się zdarzyć następujące sytuacje.
• Brak działania, czas operacji nie jest uwzględniony.
• System Air-to-Water nie reaguje, gdy jest ustawiony poza obiektami.
• Zalecane jest zablokować ekran smartfonu, aby uniemożliwić przypadkowe działanie.
• Nie należy używać innego urządzenia do zdalnego sterowania i urządzenia nie zalecane przez autoryzowanego instalatora.
• Należy stosować zgodnie z „Warunkami usług” i „Zasadami prywatności” Panasonic Smart Application.
• W przypadku długiego nieużywania Panasonic Smart Application należy odłączyć adapter sieciowy od urządzenia.

Informacje o zbiórce i usuwaniu starych urządzeń

Przedstawione obok symbole, umieszczone na produktach, opakowaniach i/lub załączonych dokumentach oznaczają, że zużytych produktów elektrycznych i elektronicznych nie należy mieszać z odpadami gospodarczymi.

W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego.

Usuwając produkty w prawidłowy sposób pomagasz chronić cenne zasoby naturalne i zapobiegasz ewentualnym negatywnym oddziaływaniom na zdrowie ludzi i środowisko, które mogłyby być spowodowane niewłaściwym obchodzeniem się z odpadami.

Więcej informacji o zbiórce i recyklingu starych produktów można uzyskać kontaktując się z urzędem miasta / gminy, miejscową firmą zajmującą się usuwaniem odpadów lub punktem, w którym dokonano zakupu produktów.

Nieprawidłowe usuwanie odpadów może podlegać karze przewidzianej zgodnie z obowiązującymi przepisami krajowymi.

Dla użytkowników będących przedsiębiorcami na terenie UE

Aby pozbyć się urządzeń elektrycznych lub elektronicznych, należy skontaktować się z przedstawicielem handlowym lub dostawcą, który udzieli dalszych informacji.

[Informacje o usuwaniu odpadów w krajach poza Unią Europejska]

Te symbole obowiązują wyłącznie w krajach Unii Europejskiej. Aby pozbyć się tych produktów, należy skontaktować się z lokalnymi władzami lub przedstawicielem handlowymi i poprosić o określenie właściwego sposobu usunięcia produktów.

OSTRZEŻENIE	Ten symbol wskazuje, że w urządzeniu używany jest łatwopalny czynnik chłodniczy. Jeżeli dojdzie do wycieku czynnika chłodniczego, to w razie pojawienia się zewnętrznego źródła zapłonu zajdzie ryzyko jego zapalenia.	[GXY]	Ten symbol wskazuje, że należy dokładnie przeczytać instrukcję obsługi.
	Ten symbol wskazuje, że niniejsze urządzenie winno być obsługiwane przez personel serwisowy korzystający z instrukcji instalacji.		Ten symbol wskazuje, że w instrukcji obsługi i/lub w instrukcji instalacji znajdują się odnośne informacje.
