HASZNÁLATI ÚTMUTATÓ RCS3840T RYOBI

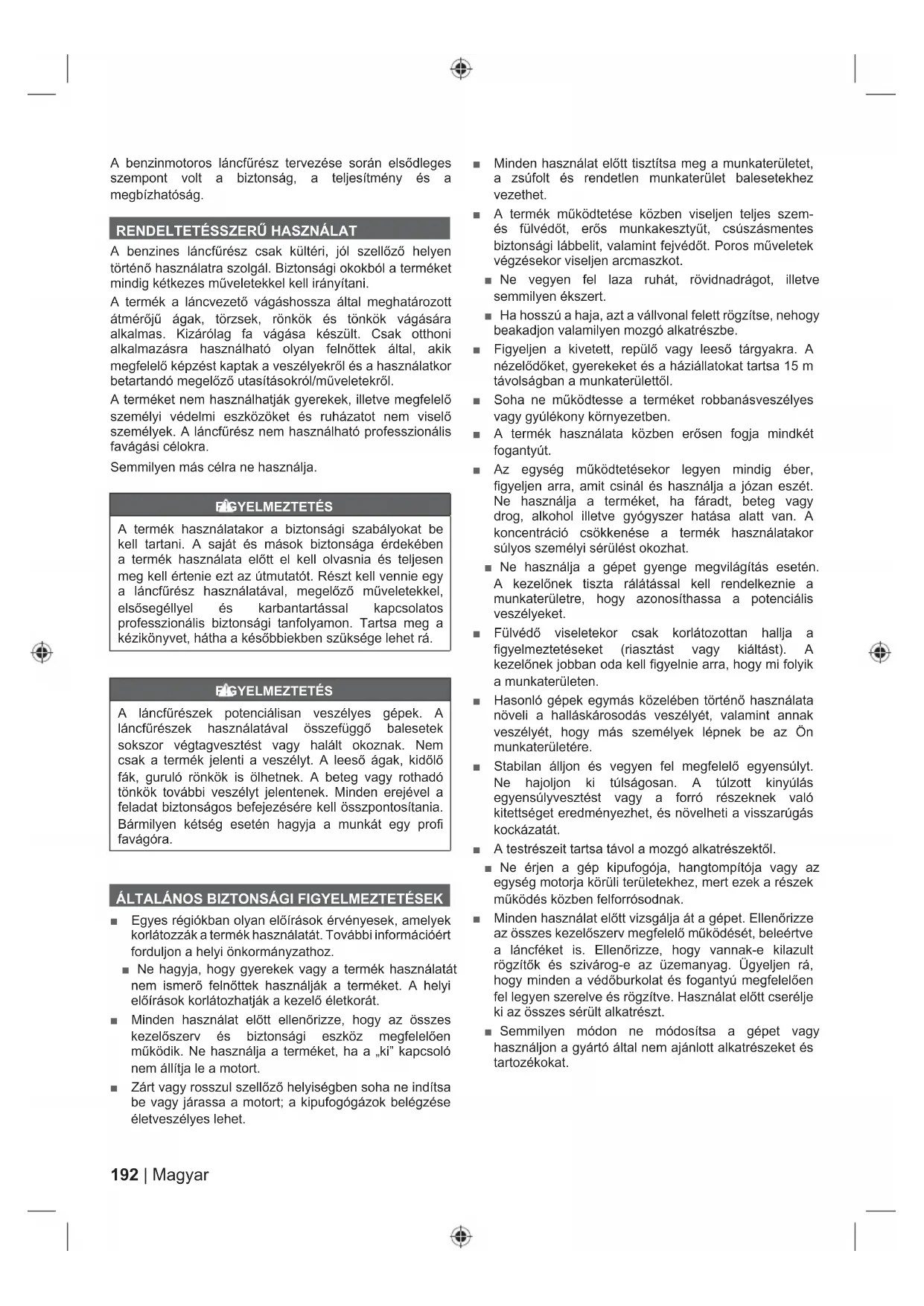

A benzines láncfűrész csak kültéri, jól szellőző helyen történő használatra szolgál. Biztonsági okokból a terméket mindig kétkezes műveletekkel kell irányítani. A termék a láncvezető vágáshossza által meghatározott átmérőjű ágak, törzsek, rönkök és tönkök vágására alkalmas. Kizárólag fa vágása készült. Csak otthoni alkalmazásra használható olyan felnőttek által, akik megfelelő képzést kaptak a veszélyekről és a használatkor betartandó megelőző utasításokról/műveletekről. A terméket nem használhatják gyerekek, illetve megfelelő személyi védelmi eszközöket és ruházatot nem viselő személyek. A láncfűrész nem használható professzionális favágási célokra. Semmilyen más célra ne használja. FIGYELMEZTETÉS A termék használatakor a biztonsági szabályokat be kell tartani. A saját és mások biztonsága érdekében a termék használata előtt el kell olvasnia és teljesen meg kell értenie ezt az útmutatót. Részt kell vennie egy a láncfűrész használatával, megelőző műveletekkel, elsősegéllyel és karbantartással kapcsolatos professzionális biztonsági tanfolyamon. Tartsa meg a kézikönyvet, hátha a későbbiekben szüksége lehet rá. FIGYELMEZTETÉS A láncfűrészek potenciálisan veszélyes gépek. A láncfűrészek használatával összefüggő balesetek sokszor végtagvesztést vagy halált okoznak. Nem csak a termék jelenti a veszélyt. A leeső ágak, kidőlő fák, guruló rönkök is ölhetnek. A beteg vagy rothadó tönkök további veszélyt jelentenek. Minden erejével a feladat biztonságos befejezésére kell összpontosítania. Bármilyen kétség esetén hagyja a munkát egy profi favágóra.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

■ Egyes régiókban olyan előírások érvényesek, amelyek korlátozzák a termék használatát. További információért forduljon a helyi önkormányzathoz. ■ Ne hagyja, hogy gyerekek vagy a termék használatát nem ismerő felnőttek használják a terméket. A helyi előírások korlátozhatják a kezelő életkorát. ■ Minden használat előtt ellenőrizze, hogy az összes kezelőszerv és biztonsági eszköz megfelelően működik. Ne használja a terméket, ha a „ki” kapcsoló nem állítja le a motort. ■ Zárt vagy rosszul szellőző helyiségben soha ne indítsa be vagy járassa a motort; a kipufogógázok belégzése életveszélyes lehet. ■ Minden használat előtt tisztítsa meg a munkaterületet, a zsúfolt és rendetlen munkaterület balesetekhez vezethet. ■ A termék működtetése közben viseljen teljes szem- és fülvédőt, erős munkakesztyűt, csúszásmentes biztonsági lábbelit, valamint fejvédőt. Poros műveletek végzésekor viseljen arcmaszkot. ■ Ne vegyen fel laza ruhát, rövidnadrágot, illetve semmilyen ékszert. ■ Ha hosszú a haja, azt a vállvonal felett rögzítse, nehogy beakadjon valamilyen mozgó alkatrészbe. ■ Figyeljen a kivetett, repülő vagy leeső tárgyakra. A nézelődőket, gyerekeket és a háziállatokat tartsa 15 m távolságban a munkaterülettől. ■ Soha ne működtesse a terméket robbanásveszélyes vagy gyúlékony környezetben. ■ A termék használata közben erősen fogja mindkét fogantyút. ■ Az egység működtetésekor legyen mindig éber, figyeljen arra, amit csinál és használja a józan eszét. Ne használja a terméket, ha fáradt, beteg vagy drog, alkohol illetve gyógyszer hatása alatt van. A koncentráció csökkenése a termék használatakor súlyos személyi sérülést okozhat. ■ Ne használja a gépet gyenge megvilágítás esetén. A kezelőnek tiszta rálátással kell rendelkeznie a munkaterületre, hogy azonosíthassa a potenciális veszélyeket. ■ Fülvédő viseletekor csak korlátozottan hallja a figyelmeztetéseket (riasztást vagy kiáltást). A kezelőnek jobban oda kell figyelnie arra, hogy mi folyik a munkaterületen. ■ Hasonló gépek egymás közelében történő használata növeli a halláskárosodás veszélyét, valamint annak veszélyét, hogy más személyek lépnek be az Ön munkaterületére. ■ Stabilan álljon és vegyen fel megfelelő egyensúlyt. Ne hajoljon ki túlságosan. A túlzott kinyúlás egyensúlyvesztést vagy a forró részeknek való kitettséget eredményezhet, és növelheti a visszarúgás kockázatát. ■ A testrészeit tartsa távol a mozgó alkatrészektől. ■ Ne érjen a gép kipufogója, hangtompítója vagy az egység motorja körüli területekhez, mert ezek a részek működés közben felforrósodnak. ■ Minden használat előtt vizsgálja át a gépet. Ellenőrizze az összes kezelőszerv megfelelő működését, beleértve a láncféket is. Ellenőrizze, hogy vannak-e kilazult rögzítők és szivárog-e az üzemanyag. Ügyeljen rá, hogy minden a védőburkolat és fogantyú megfelelően fel legyen szerelve és rögzítve. Használat előtt cserélje ki az összes sérült alkatrészt. ■ Semmilyen módon ne módosítsa a gépet vagy használjon a gyártó által nem ajánlott alkatrészeket és tartozékokat.193 Magyar |

FIGYELMEZTETÉS Ha a gép leesett, erős ütést kapott vagy rendellenesen kezd vibrálni, azonnal állítsa le a gépet, és vizsgálja át sérülések tekintetében vagy azonosítsa a vibráció okát. Minden sérülést hivatalos szervizközpontban kell megjavíttatni vagy kicseréltetni. ■ Az üzemanyag bekeverésekor, illetve az üzemanyagtartály feltöltésekor ne dohányozzon, és tartsa 10 m távolságra bármilyen gyújtóforrástól. ■ A benzint egy olyan, homologizált benzintartályban keverje össze, amelyet erre a célra gyártottak és hagytak jóvá. ■ Az üzemanyagot a szabadban, minden szikraés gyújtóforrástól távol keverje. Törölje le a kifolyt benzint. A motor indítása előtt távolodjon el 9 méter távolságra attól a helytől, ahol az üzemanyagot betöltötte. ■ Az üzemanyag újratöltése, a termék eltárolása vagy szállítása előtt állítsa le a motort és várjon, amíg az lehűl. ■ Ne felejtse el megfelelően lezárni az üzemanyagtartályt/ tartálysapkát az üzemanyag keverése vagy feltöltése után. LÁNCFŰRÉSZRE VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK ■ Ha nem használja a terméket, illetve szállítás közben is mindig szerelje fel a láncvezető védőburkolatát. Ez csökkenti a lánc éles éleivel való véletlen érintkezés kockázatát. A terméket a láncvezetőt a testétől távol tartva, a felső fogantyúnál fogva szállítsa. ■ Ismerkedjen meg az új géppel és végezzen egyszerű vágásokat egy biztosan megtámasztott fadarabon. Ezt mindig tegye meg, ha terméket egy ideje nem üzemeltette. ■ A termék első használatakor a rönköket bakon vagy bölcsőn vágja. ■ Ügyeljen rá, hogy az összes védőburkolat, fogantyú és tüskés ütköző megfelelően felszerelt és jó állapotú legyen. ■ A terméket használó személyeknek jó egészségi állapotban kell lenniük. A készülék nehéz, ezért a kezelőnek fizikailag jó kondícióban kell lennie. A kezelőnek ébernek, jó látással, reflexekkel, egyensúlyérzékkel és kézügyességgel kell rendelkeznie. Ha bármilyen gondja van, ne működtesse a terméket. ■ Ne álljon semmilyen instabil felületre a termék használata közben. Ez magában foglalhatja többek között, de nem kizárólag a létrákat, az állványokat és a fákat. Mindig mindkét kezét tartsa a termék fogantyúin. ■ Ne kezdje meg a termék használatát, amíg meg nem tisztította a munkaterületet, nem vett fel stabil testtartást és nincs meg a tervezett menekülési útvonal a fa dőlése esetére. ■ Különös óvatossággal járjon el, amikor gyökérhajtást vagy kis ágat vág, mivel a vékony részek beleakadhatnak a fűrészláncba, és nagy sebességgel repülhetnek szét az ön irányába is, illetve ki is billenthetik egyensúlyából. ■ Amikor feszülő ágat fűrészel, legyen mindig kész arra, hogy gyorsan el tudjon futni úgy, hogy ne üsse meg a visszacsapódó ág. ■ Vigyázzon a kibocsátott kipufogógázra, az olajgőzökre és a fűrészporra. Ha szükséges, viseljen maszkot vagy álarcot. ■ Ne vágjon szőlőtőkét és/vagy kisméretű bozótot (75 mm-nél kisebb átmérőjűt). ■ Működés során mindig két kézzel tartsa a terméket. Tartsa a láncfűrészt erősen, úgy hogy az ujjai öleljék körül a fogantyúkat. Jobb kézzel a hátsó fogantyút, bal kézzel pedig az elülső fogantyút fogja. ■ A motor elindítása előtt győződjön meg róla, hogy a fűrészlánc ne érjen hozzá semmilyen tárgyhoz. Mindig behúzott (teljesen előretolt) láncfékkel indítsa be a gépet. ■ Semmilyen módon ne módosítsa a terméket, és ne használja fel olyan tartozékok vagy eszközök energiaellátására, amit a termék gyártója nem javasol. ■ A kezelő közelében lennie kell egy elsősegélydoboznak, amelynek nagyméretű kötszert és a figyelemfelhívó eszközt (pl. síp) kell tartalmaznia. Egy nagyobb és bővebb készlet legyen a közelben. ■ A kezelő esetleg leveheti a sisakot, ha éppen nincs leeső tárgyak jelentette veszély a munkaterületen, de ne feledje, hogy a sisak, különösen a hálós arcvédővel segíthet csökkenteni az arc és a fejsérülések kockázatát visszarúgás esetén. ■ A termék használatakor mindig viseljen sisakot. Egy hálós ellenzővel felszerelt sisak segít csökkenteni az arc és a fej sérülési kockázatát, ha visszarúgás történik. ■ Egy nem megfelelően megfeszített lánc leugorhat a láncvezetőről, és súlyos sérülést vagy halált okozhat. A lánc hossza függ a lánc hőmérsékletétől és a lánc kopásától. Rendszeresen ellenőrizze a feszességet. ■ A fogantyúkat tartsa szárazon, tisztán, olajtól és kenőzsírtól mentesen. A kenőzsíros és olajos fogantyúk csúszósak, és növelik az irányítás elvesztésének kockázatát. ■ A mozgó alkatrészek megérintéséből eredő balesetveszély csökkentésére minden esetben állítsa le a motort, használja a láncféket és távolítsa el a gyújtógyertya-vezetéket. Ellenőrizze, hogy minden mozgó rész teljesen megállt: ● mielőtt magára hagyná a terméket ● tisztítás vagy eltömődés megszüntetése előtt ● mielőtt felszerelné vagy eltávolítaná a tartozékokat ● ellenőrzés, karbantartás vagy a gépen végzett bármilyen művelet megkezdése előtt ■ A munkaterület mérete függ a végrehajtandó munkától, és a fa méretétől, vagy a munkadarab nagyságától. Például, egy fa kidöntéséhez nagyobb terület kell, mint másfajta vágásokhoz, pl. keresztvágásokhoz stb. A kezelőnek ébernek kell lennie, és oda kell figyelnie mindenre a munkaterületen. ■ Ne vágjon úgy, hogy a teste egy vonalba kerül a láncvezetővel és a lánccal. Ha visszacsapódást tapasztal, az segít megakadályozni, hogy a lánc a194 | Magyar fejével vagy a testével érintkezzen. ■ Ne használjon oda-vissza fűrészelő mozdulatot, hagyja, hogy a lánc tegye a dolgát. A láncot tartsa éles állapotban és ne próbálja meg a vágáson áttolni azt. ■ Ne fejtsen ki nyomóerőt a láncfűrészre a vágás végén. Legyen készen, hogy átvegye a fűrész súlyát, amint az kiszabadul a vágásból. Ha nem így tesz, súlyos személyi sérülés lehet az eredmény. ■ Ne állítsa le a fűrészt a vágási művelet közepén. Addig működtesse a fűrészt, amíg ki nem veszi a vágásból. Személyi védelmi eszközök A szakemberek által is használt, jó minőségű személyi védőfelszerelés, segít csökkenteni az üzemeltető sérülésének kockázatát. A következő eszközöket kell használni a láncfűrész használatakor: Védősisak – meg kell felelnie az EN 397 szabványnak, és CE jelöléssel kell rendelkeznie Fülvédő – meg kell felelnie az EN 352-1 szabványnak, és CE jelöléssel kell rendelkeznie Szem- és arcvédő – CE jelöléssel kell rendelkeznie és meg kell felelnie az EN 166 (a védőszemüvegek esetében) vagy az EN 1731 (hálós arcvédő esetében) szabványnak Kesztyűk – meg kell felelnie az EN381-7 szabványnak, és CE jelöléssel kell rendelkeznie Lábvédelem (vágásálló) – meg kell felelnie az EN381-5 szabványnak és CE jelöléssel kell rendelkeznie, és teljes körű védelmet kell nyújtania. Láncfűrész biztonsági lábbelik – meg kell felelniük az EN ISO 20345:2004 szabványnak és láncfűrész ábrás jelöléssel kell rendelkeznie az EN 381-3 szabványnak való megfelelés igazolására. (Az alkalmi felhasználók használhatnak acél orrmerevítővel ellátott biztonsági lábbelit is lábszárvédőkkel, ami megfelel az EN 381-9 szabványnak, ha a talaj egyenletes és kicsi az aljnövényzetbe való felbukás vagy beakadás esélye) Láncfűrész kabátok a felsőtest védelméhez – meg kell felelnie az EN 381-11 szabványnak, és CE jelöléssel kell rendelkeznie ÖSSZESZERELÉS FIGYELMEZTETÉS Ha bármilyen alkatrész megsérült vagy hiányzik, addig ne működtesse a terméket, amíg nem pótolta azokat. Ezen fi gyelmeztetés fi gyelmen kívül hagyása súlyos személyi sérülést eredményezhet. A LÁNCVEZETŐ ÉS A FŰRÉSZLÁNC FELSZERELÉSE Lásd 343. oldal. 5 - 8. ábra

1. Állítsa le a terméket. Viseljen védőkesztyűt.

2. Oldja ki a láncféket.

3. Csavarja ki a láncvezető rögzítőgombot, és távolítsa el

a fogaskerék fedelét.

4. Helyezze fel a láncvezető és láncfeszítő szerelvényt

a láncfűrészre. Engedje le a láncvezetőt, hogy a csavar átmenjen a vezető és láncfeszítő szerelvényen található furaton.

5. A fűrészláncnak a láncforgás irányába kell néznie. Ha

az ellenkező irányban állnak, fordítsa ki a hurkot, amit csinált.

6. Helyezze a hurkot a hajtó fogaskerék köré. Helyezze

a lánc meghajtó szemeket a láncvezető vájatba. Ha szükséges forgassa el a láncfeszítő szerelvényt, hogy némileg megfeszítse a láncot, ami a helyén fogja tartani azt.

7. Tegye vissza a fogaskerék fedelét.

8. Állítsa be a láncfeszességet. Lásd „A láncfeszesség

beállítása” részt. A LÁNCFESZESSÉG BEÁLLÍTÁSA Lásd 356. oldal.

1. Némileg lazítsa meg a láncvezető rögzítőgombot

úgy, hogy elforgatja az óramutató járásával ellentétes irányba.

2. A lánc feszességének növeléséhez forgassa el

az óramutató járásának irányába a láncfeszítő beállítógyűrűt, közben folyamatosan ellenőrizze a lánc feszességét. A lánc feszességének csökkentéséhez forgassa el az óramutató járásával ellentétes irányba a láncfeszítő beállítógyűrűt, közben folyamatosan ellenőrizze a lánc feszességét.

3. A lánc feszessége akkor megfelelő, ha a láncvezető

és a lánc vágószeme közötti hézag 3 és 4 mm között van. Húzza el a láncot a láncvezető alsó részének közepénél lefelé (el a láncvezetőtől), és mérje meg a láncvezető és a lánc vágószemei közötti távolságot.

4. Húzza meg a láncvezető rögzítőgombot úgy, hogy

elforgatja a gombot az óramutató járásának irányába. MEGJEGYZÉS: A lánc hőmérséklete a normál használat során megnő, ami a lánc nyúlását okozza. Gyakran ellenőrizze a láncfeszességet, és szükség szerint állítsa be. Egy melegen beállított lánc túl szorosnak bizonyulhat, ha lehűlt. Ügyeljen rá, hogy a láncfeszesség megfelelően, az útmutatóban leírt módon legyen beállítva.

ÜZEMANYAG ÉS A TARTÁLY FELTÖLTÉSE Az üzemanyag teljesen biztonságos kezelése FIGYELMEZTETÉS Az üzemanyag betöltése előtt mindig állítsa le a motort. Soha ne töltsön egy olyan eszköz tartályába, aminek a motorja még jár, ill. még meleg. Az újratöltés helyszínétől távolodjon el legalább 10 métere mielőtt elindítja a motort. Tilos a dohányzás! Ennek a figyelmeztetésnek a be nem tartása súlyos testi sérülésekkel járó balesetet vonhat maga után.195 Magyar |

FIGYELMEZTETÉS Bizonyosodjon meg arról, hogy a benzin nem folyik a szerszámból. Ha ilyet tapasztal, a tűz és az égési sérülések elkerülése érdekében a termék használata előtt szüntesse meg. ■ Mindig körültekintően kezelje az üzemanyagot, nagyon gyúlékony. ■ Mindig a szabadban, potenciális gyújtóforrásoktól távol töltse fel a gépet üzemanyaggal, és ne lélegezze be az üzemanyag gőzeit. ■ Ne hagyja, hogy a benzin vagy a kenőolaj a bőrhöz érjen. Ha mégis ez történik, azonnal mossa le szappannal és bő vízzel. ■ Még ennél is jobban ügyeljen arra, hogy a benzin vagy az olaj ne kerüljön a szemébe. Ha a benzin vagy az olaj mégis a szemébe fröccsent, azonnal öblítse ki tiszta vízzel. Ha az irritáció továbbra is fennáll, azonnal forduljon orvoshoz. Az üzemanyag keverése ■ A szerszámban kétütemű motor van, mely benzin és kétütemű, szintetikus olaj (2%-os arány) keverék üzemanyagával működik. Az ólommentes benzint és a kétütemű olajat egy olyan tiszta, homologizált benzintartályban keverje össze, melyet erre a célra gyártottak és hagytak jóvá. ■ A motor 91-es ([R + M]/2) vagy magasabb oktánszámú ólommentes motorbenzinnel működik. ■ Ne használjon az üzemanyagtöltő-állomásokról származó semmiféle előkevert benzint/kenőanyagot, többek között a mopedekben és motorkerékpárokban való használatra szánt előkevert benzint/kenőanyagot. ■ Magas minőségű 2-ütemű léghűtéses motorokba való olajat használjon. Ne használjon gépkocsikhoz való olajat, vagy 2-ütemű csónakmotorhoz való olajat. ■ Keverjen 2% olajt a benzinhez. Ily módon 50:1 arányú keveréket kap. ■ Üzemanyagtöltés előtt mindig alaposan rázza össze az üzemanyagot. ■ A benzint kis mennyiségben keverje. Ne készítsen elő üzemanyagot több mint egy hónapra. Üzemanyag- stabilizálót tartalmazó 2-ütemű kenőanyag használata javasolt. MEGJEGYZÉS: A korábban megadottnál magasabb oxigenát-tartalmú oxigénezett üzemanyag használata miatt bekövetkezett károsodásokra és teljesítményproblémákra a garancia nem vonatkozik. Az üzemanyagtartály feltöltése Lásd 343. oldal. ■ Törölje le a tartályt a benzinsapka körül, ily módon az üzemanyag nem szennyeződik be. ■ Lassan lazítsa meg az üzemanyagtartály fedelét. ■ Óvatosan öntse a keverék üzemanyagot a tartályba. Hogy ne folyjon mellé. ■ Mielőtt a sapkát visszacsavarná, törölje le a tömítést és bizonyosodjon meg arról, hogy jó állapotban van. ■ Azonnal helyezze vissza a tartályra a sapkát és jól szorítsa meg. Törölje le a kifolyt benzint. MEGJEGYZÉS: A motor esetében normális, ha az első használat közben és után füstöt bocsát ki. LÁNC KENŐOLAJ BETÖLTÉSE Lásd 343. oldal. FIGYELMEZTETÉS Ne dolgozzon lánc kenőanyag nélkül. Ha a fűrészlánc kenőanyag nélkül fut, a láncvezető és a fűrészlánc károsodhat. Ezért lényeges, hogy az olajszintet gyakran és minden használat előtt ellenőrizze.

1. A szennyeződés megelőzése érdekében tisztítsa meg

az olajtartály fedele körüli területet.

2. Csavarja ki és távolítsa el az olajtartály fedelét.

3. Öntse be az olajat az olajtartályba, és figyelje az olaj

nívópálcát. Ügyeljen rá, hogy az olaj betöltése közben semmilyen szennyeződés ne kerüljön az olajtartályba.

4. Tegye vissza az olajtartály fedelét, és húzza be. A

kilöttyent olajat törölje le.

5. Egy teljesen feltöltött olajtartállyal 20-40 percen át tudja

használni a terméket. MEGJEGYZÉS: A megfelelően működő lánc és láncvezető kenőrendszer használat közben normál ütemben fogja adagolni az olajat a láncra. A lánc és a vezető kenőrendszer működésének ellenőrzéséhez irányítsa a lánc hegyét egy világos színű felületre, pl. egy újságpapírra. Egy rövid idő után egy a fröccsenő olaj alkotta vonal lesz megfi gyelhető. Javasolt lánc kenőolaj ■ A gyártó kizárólag RYOBI fűrészlánc kenőolaj használatát javasolja. (Ez a hivatalos szervizközpontban szerezhető be)

A motor beindítási módja függ attól, hogy a motor hideg vagy meleg. FIGYELMEZTETÉS Álljon balra a láncvezetőtől. Soha ne vegye a lábai közé a láncfűrészt, és soha ne hajoljon a lánc fölé. ■ Tegye a terméket egy lapos felületre, és ellenőrizze, hogy a közvetlen közelben nincs semmilyen tárgy vagy akadály, ami érintkezésbe léphet a láncvezetővel és a lánccal. ■ Fogja meg az elülső markolatot a bal kezével, és álljon a jobb lábával a hátsó fogantyú alsó részére. MEGJEGYZÉS: A következő indítási utasításban, amikor a szívatókart a „start” pozícióig húzza, a fojtószelep indításhoz van beállítva. A fojtószelep „indítás” pozícióba való visszaállításához szorítsa meg, majd engedje ki a fojtószelep-kioldót. Hideg motor beindítása: Lásd: 342 - 343 oldal.

1. Fordítsa a gyújtáskapcsolót „be” állásba.

2. Győződjön meg róla, hogy a láncfék fék pozícióban196 | Magyar

legyen úgy, hogy a kart/kézvédőt előrefelé nyomja.

3. Nyomja meg 10-szer az indító befecskendező pumpát .

4. Húzza ki teljesen a szívatókart a „start” pozícióba.

5. Ha a hőmérséklet 10 °C felett van, húzza meg az

indítófogantyút addig, amíg a motor nem próbál meg beindulni, de csak 3-nál nem több alkalommal. Ha a hőmérséklet 10 °C felett van, húzza meg az indítófogantyút addig, amíg a motor nem próbál meg beindulni, de csak 5-nél nem több alkalommal.

6. A gázkart nyomja „fél” állásba. A motor indításáig húzza

meg az indítófogantyút.

7. Nyomja be a reteszkioldót, majd húzza meg és engedje

fel a gázkart, hogy a motor visszatérjen alapjáratra.

8. Hagyja 15–30 másodpercig alapjáraton járni a motort.

9. A motor pörgetése vagy favágás előtt ügyeljen rá,

hogy a láncféket működési pozícióba állítsa a fékkar/ kézvédő visszahúzásával.

Ha nem engedi ki teljes mértékben a gázkart, amikor a láncfék karja fék pozícióban van, az a termékben súlyos kárt fog okozni. Soha ne tartsa lenyomva a ravaszt, amikor a fék előre van nyomva. Meleg motor beindítása: Lásd 351. oldal.

1. Fordítsa a gyújtáskapcsolót „be” állásba.

2. Győződjön meg róla, hogy a láncfék fék pozícióban

legyen úgy, hogy a kart/kézvédőt előrefelé nyomja.

3. Nyomja meg az adagolószivattyú gombját 10-szer.

4. A fojtókart húzza ki teljesen „indítás” pozícióba, majd

nyomja vissza a „működés” pozícióba.

5. A motor beindulásáig húzogassa az indítófogantyút, de

5-nél nem többször. Nyomja be a reteszkioldót, majd húzza meg és engedje fel a gázkart, hogy a motor visszatérjen alapjáratra. Ha a motor 5 húzás után nem indul be, akkor használja a hidegindítás műveletet.

6. A motor pörgetése vagy favágás előtt ügyeljen rá,

hogy a láncféket működési pozícióba állítsa a fékkar/ kézvédő visszahúzásával. MŰKÖDÉSI MÓDOK KÖZÖTTI VÁLTÁS Lásd 357. oldal. A termék rendelkezik egy fagyásgátló móddal, ami a termék ≤5 °C hőmérsékleten való működtetés közben megakadályozza jég kialakulását a karburátorban. A légtisztító burkolatának jobb oldalán található szellőző rovátkák átállíthatók, hogy lehetővé tegyék a meleg levegő a motorra áramoltatását és megakadályozza a jég kialakulását a karburátorban. FIGYELMEZTETÉS A normál módról a fagyásgátló módra való váltás elmulasztása ≤5 °C-nál hőmérsékleten csökkenti a motor kimeneti teljesítményét vagy a motor károsodásához vezethet. Soha ne feledje, hogy vissza kell állítani a terméket normál működési módba, ha nem áll fenn jég kialakulásának veszélye a karburátorban. A fagyásgátló módról normál módra való váltás elmulasztása normál hőmérsékleten a motor károsodásához vezethet.

Engedje el a gázadagoló ravaszt, és hagyja, hogy a motor leálljon. A motor leállításához állítsa a gyújtáskapcsolót stop (0) állásba. Ne tegye a terméket a földre, amíg a lánc mozog. A további biztonság érdekében állítsa be a láncféket, ha a termék nincs használatban. Abban az esetben, ha a gyújtáskapcsoló nem állítja le a terméket, húzza ki a fojtótekercset teljesen nyitott helyzetbe (teljes szívatás), és kapcsolja be a láncféket a motor leállításához. Ha a gyújtáskapcsoló nem állítja le a terméket, amikor az stop helyzetbe van állítva, akkor a veszélyes körülmények illetve a súlyos sérülések elkerülése érdekében az újbóli használat előtt javíttassa meg a gyújtáskapcsolót. MEGJEGYZÉS: A termék használatának befejezése után mindig engedje ki a tartályok nyomását úgy, hogy meglazítja a lánckenőanyag- és az üzemanyagtartály fedelét, majd újra becsavarja. Hagyja, hogy a motor lehűljön, mielőtt elrakná.

Lásd 343. oldal. A terméket mindig a jobb kezével az indítókarnál, bal kezével pedig az első fogantyúnál tartsa. Mindkét kezével fogja a fogantyúkat, a hüvelykujj és az ujjak öleljék körül a fogantyút. Ügyeljen rá, hogy a bal keze úgy legyen az elülső fogantyún, hogy a hüvelykujja alul van. A LÁNCFÉK ELLENŐRZÉSE ÉS MŰKÖDTETÉSE

1. Húzza be a láncféket úgy, hogy a bal kezét elfordítja

az elülső fogantyú körül. A keze hátsó részével nyomja meg a láncfék kart/kézvédőt a láncvezető felé, miközben a lánc gyorsan forog. Mindig tartsa mindkét kezét a gép fogantyúin.

2. Állítsa vissza Működési pozícióba a láncféket úgy, hogy

a láncfék kar/kézvédő tetejét az elülső fogantyú felé húzza addig, amíg egy kattanó hangot nem hall. FIGYELMEZTETÉS Ha a láncfék azonnal nem állítja le a láncot, vagy ha a láncfék nem marad a futási helyzetben segítség nélkül, vigye el a terméket hivatalos szakszervizbe megjavíttatni, mielőtt használná. FIGYELMEZTETÉS A gázkioldó felengedésekor, amikor a motor alapjárati fordulatszámon működik, a fűrészláncnak nem szabad mozognia. Ha mégis mozog, fennáll a kezelő súlyos sérülésének veszélye. Ne használja a terméket, a szakszerű beállításhoz vigye a hivatalos szervizközpontba.

A TENGELYKAPCSOLÓ ELLENŐRZÉSE

1. Oldja ki a láncféket a fékkar/kézvédő elülső fogantyú

felé történő visszahúzásával, amíg egy kattanás nem hallható.

2. Hagyja alapjáraton járni a motort. Biztosítsa, hogy

a fűrészlánc nem forog. Ha üresjáratban forog a fűrészlánc, akkor a retesz sérült lehet. Ne használja a197 Magyar |

terméket! A szakszerű beállításhoz vigye a hivatalos szervizközpontba.

3. Nyomja be félig a gázkart, és működtesse a gépet

közepes fordulatszámon. A fűrészláncnak simán kell forognia, ha a tengelykapcsoló jó működési állapotban van. ÚJRAINDÍTÁS NAGY IGÉNYBEVÉTEL HOSSZÚ IDŐ-

Ha hosszabb időn át használja a láncfűrészt, akkor hagyja üresjáratban üzemelni a terméket úgy, hogy a láncfék 3-5 percig be van kapcsolva, így a motor felhalmozott hőjét a kényszerléghűtési rendszer segítségével elvezesse. Ez segít a lehetséges hőelnyelést, és bizonyos motorkomponensek potenciális jelentős igénybevételét megakadályozni (pl. gyújtás és porlasztó). Ezen állapot miatt a motor teljes leállítását követően nehézségeket tapasztalhat a láncfűrész újraindításával kapcsolatban, ami teljesen normális. Ezért az újraindítás előtt hagyja lehűlni a motort. A visszarúgás okai és a kezelő megóvása: A szerszám megugorhat, ha a működő gép orr-része valamihez hozzáér, vagy ha a vágás során a láncvezető becsípődik a fába és megszorul. A hegy érintkezése a munkadarabbal bizonyos esetekben egy hirtelen visszaható reakciót okozhat, ami a láncvezetőt felfelé és a kezelő irányába dobja. A fűrészlánc beszorulása a láncvezető felső részénél a láncvezetőt hirtelen a kezelő felé dobhatja. Minden ilyen esetben elveszítheti uralmát a láncfűrész felett, és súlyosan megsérülhet. A biztonság tekintetében ne bízzon kizárólag a láncfűrész védőelemeiben. Különböző óvintézkedéseket is kell tenni annak érdekében, hogy csökkentse a balesetek és sérülések veszélyét. A visszarúgás a szerszám helytelen használatának és/vagy a nem megfelelő használati eljárások vagy körülmények eredménye, és megelőzhető a lent megadott utasítások betartásával: ■ Erős fogást tartson, a hüvelykujja és az ujjai öleljék körbe a láncfűrész fogantyúit, mindkét keze a fűrészen legyen, és úgy helyezze a testét és a karjait, hogy lehetővé tegyék a visszarúgás erejének kivédését. A visszarúgási erőket a kezelő kontrollálhatja, ha betartja a megfelelő óvintézkedéseket. Ne hagyja, hogy a láncfűrész elszabaduljon. ■ Ne hajoljon ki túlságosan, és ne vágjon vállmagaság felett. Ezek segítenek megelőzni a hegy véletlen érintkezését és váratlan szituációkban a láncfűrész jobb irányíthatóságát teszik lehetővé. ■ Csak a gyártó által megadott csere láncvezetőt és láncot használjon. Nem megfelelő csere láncvezetők és láncok lánctörést és/vagy visszarúgást okozhatnak. ■ Kövesse a gyártónak a fűrészlánc karbantartására vonatkozó utasításait. A mélységbeállító magasságának csökkentése a visszarúgás veszélyének megnövekedését okozhatja. ALAPVETŐ FAKIVÁGÁSI, ÁGAZÁSI ÉS KERESZTVÁ-

A fára ható erők megértése Ha megérti a fára ható irányított nyomást és feszültséget, csökkentheti a „becsípődéseket” vagy legalább felkészülhet ezekre a favágáskor. A fa feszültsége azt jelenti, hogy a szálak leválnak, és ha ezt a területet vágja, a bevágás vagy a vágat hajlamos megnyílni, ahogy a termék átmegy azon Ha a rönk egy bakon van megtámasztva és a vége támaszték nélkül lóg túl a bakon, a rönk felső része a túlnyúló rész súlyának a rostokra gyakorolt hatása miatt megfeszül. Hasonlóképpen a rönk alsó részére összenyomó erő hat, és a rostok össze fognak nyomódni. Ha ebbe a területbe vág bele, a bevágás a vágás során összezáródás felé fog tendálni. Ez becsípheti a fűrészláncot. Fakidöntés Lásd: 347 - 348 oldal. Amikor a rönkdarabolási és kivágási műveleteket egyszerre két vagy több személy végzi, akkor a kidöntési műveletet a rönkdarabolástól külön kell elvégezni, legalább kétszer olyan távolságra, mint a kivágandó fa magassága. A fákat nem szabad úgy kidönteni, hogy az más személyeket veszélyeztet, bármilyen elektromos vezetéket eltalálhat vagy bármilyen vagyoni kárt okozhat. Ha a fa érintkezett egy elektromos vezetékkel, akkor azonnal értesíteni kell az áramszolgáltatót. Ha a talaj lejtős, a lejtő felső részén helyezkedjen el, mivel a kivágott fa legurulhat vagy lecsúszhat. A vágás megkezdése előtt meg kell tervezni a menekülési útvonalat, és szükség esetén meg kell tisztítani. A menekülési útvonalnak hátrafelé és átlósan kell haladnia a várható dőlési vonalhoz képest. A fakidöntés megkezdése előtt határozza meg a fa természetes dőlését, a nagyobb ágak helyzetét és a szélirányt, hogy eldöntse, merre fog dőlni a fa. A fáról távolítsa el a koszt, köveket, laza kérget, szegeket, ácskapcsokat és vezetékeket. Ne kíséreljen meg korhadt vagy szél, tűz, villámlás, stb. által megrongált fákat kivágni. Ez különösen veszélyes, és csak profi favágókkal végeztethető el. ■ Bevágó alávágás Lásd: 347 - 348 oldal. Készítsen egy ék alakú bevágást a fa 1/3 átmérőjéig, merőlegesen a dőlési irányra. Először az alsó vízszintes vágást készítse el. Ez segít elkerülni a lánc vagy a láncvezető becsípődését a második vágás készítésekor. ■ Visszavágás döntéskor Lásd: 347 - 348 oldal. A döntési visszavágást legalább 50 mm-rel (2 in.) magasabban készítse a bevágás vízszintes vágásánál. A döntési visszavágást párhuzamosan végezze a bevágás vízszintes vágásával. Úgy készítse a döntési visszavágást, hogy elég fa maradjon a csuklóhoz. A csukló akadályozza meg a fa rossz irányba csavarodását vagy dőlését. Ne vágja át a csuklót. Amint a döntő vágás közel kerül a csuklóhoz, a fának el kell kezdenie dőlni. Ha bármi esély van arra, hogy198 | Magyar a fa nem a kívánt irányba dől vagy visszalendül és beszorítja a láncfűrészt, akkor döntési visszavágás befejezése előtt állítsa le a vágást, és fa-, műanyag- vagy alumínium ékekkel biztosítsa a vágat nyitva tartását és a fa kívánt irányba való dőlését. Amikor a fa elkezd dőlni, távolítsa el a terméket a vágásból, állítsa le a motort, tegye le a terméket, majd használja a tervezett visszavonulási útvonalat. Figyeljen a feje feletti ágak zuhanására és nézzen a lába elé. A támasztógyökerek elvágása Lásd 348. oldal. A támasztógyökér a fa egy vastag gyökere, mely a fatörzsből a talajig hatol. Vágja át ezeket a vastag gyökereket, mielőtt kivágja a fát. Előbb vágjon vízszintesen , majd függőlegesen a támasztógyökérbe . Az így levágott darabot távolítsa el a munkaterületről. A fa kivágását a támasztógyökerek eltávolítása után kezdje meg. Lökő- és húzóerő Lásd 349. oldal. A reakcióerő mindig a fűrészlánc forgási irányával ellentétes irányban hat. A kezelőnek készen kell állnia, hogy irányítsa a terméket, ha az elhúz (előre való mozgás) a rúd alsó sarkának vágásakor. Az ilyen mozgás elkerülésére mindig akassza be erősen az ütközőtüskét. Amikor a felső él mentén vág a termék hátrafelé tolhat (a kezelő irányába). Ennek elkerülésére biztosítsa, hogy a felső él mentén való vágáskor a lánc ne ragadjon be. A fűrész beakadt a vágásba Állítsa le és tegye biztonságossá a terméket. Ne próbálja kierőltetni a láncot és a vezetőt a vágásból, mert elszakíthatja a láncot, ami hátracsap és megsérti a kezelőt. Ez a helyzet általában akkor fordul elő, ha a fa nem megfelelően van megtámasztva és a nyomóerő összezárja a vágást, ezáltal összecsípve a láncot. Ha a megtámasztás megváltoztatása nem szabadítja ki a láncvezetőt és a láncot, fa ékek vagy egy kar segítségével szabadítsa ki a terméket. Soha ne próbálja meg elindítani a terméket, amikor a vezetőrúd már a vágásban van. Csúszás/elpattanás Amikor a láncfűrész nem tud behatolni egy vágás során, a vezetőrúd elugorhat a tuskó vagy ág felületéről, vagy veszélyesen megcsúszhat azon, ami a láncfűrész feletti irányítás elvesztését eredményezheti. A csúszás vagy elpattanás megakadályozása érdekében mindig két kézzel tartsa a láncfűrészt. Biztosítsa, hogy a fűrészlánc a vágáshoz létrehozzon egy bemélyedést. A láncfűrésszel soha ne vágjon kis, rugalmas ágakat vagy bokrokat. Ezek mérete és rugalmassága miatt a láncfűrész visszapattanhat vagy beakadhat, ami visszarúgást okozhat. Az ilyen típusú munkákra a legjobb szerszám a kézifűrész, az ágazó, a balta és más típusú kéziszerszámok. Rönk méretre vágása Lásd 349. oldal. A rönkvágás egy rönk darabokra vágása. Fontos, hogy stabilan álljon, és testsúlyát jól ossza el a két lábán. Ha lehetséges, akkor a rönköt ágak, rönkök vagy ékek segítségével fel kell emelni és meg kell támasztani. A könnyű vágás érdekében tartsa be az egyszerű utasításokat. Amikor a rönk teljes hosszában meg van támasztva, akkor felülről kell vágni (felülvágás). Amikor a rönk csak az egyik végén van megtámasztva, alulról vágjon be az átmérő 1/3-ig (alulvágás). Majd felülvágással fejezze be a vágást úgy, hogy szembe megy az első vágással. Amikor a rönk mindkét végén meg van támasztva, felülről vágjon be az átmérő 1/3-ig (felülvágás). Majd alulvágással fejezze be a vágást a rönk maradék 2/3-án úgy, hogy szembe megy az első vágással. Lejtőn való rönkdaraboláskor mindig a rönk felső oldalához álljon. Átvágáskor a teljes irányítás megtartásához ne nyomja a fűrészt a vágás végén, de ne engedje el a láncfűrész fogantyúit. Ne hagyja a talajjal érintkezni a láncot. A vágás elvégzése után várja meg, amíg a lánc leáll, mielőtt a terméket leállítja. Egyik fától a másikhoz való továbblépéskor mindig állítsa le a motort. Fa ágazása Lásd 350. oldal. Az ágazás az ágak eltávolítását jelenti egy kidöntött fáról. Ágazáskor hagyja rajta a nagyobb alsó ágakat a rönkön, hogy megtámasszák azt. Egy vágással távolítsa el az összes kisebb gallyat. A feszített helyzetben lévő ágakat alulról felfelé kell vágni, hogy elkerüljük a termék megakadását. Rugós rúd Lásd 350. oldal. Előfordulhat, hogy egy ág, egy kidőlt fa törzse vagy egy törpefa beszorul egy másik fa alá oly módon, hogy hirtelen felcsapódik, amint a ránehezedő fát fűrészelni vagy elmozdítani kezdjük. Könnyen előfordulhat, hogy az élő fán lévő kivágott fa törzse elengedi magát és felcsapódik függőleges pozícióba, miközben megpróbáljuk lefűrészelni a rönkről. Vigyázzon ezekkel a beszorult fákkal, mert veszélyesek. Ne próbáljon feszültség alatt álló hajlított ágakat vagy tönköt vágni, hacsak nem professzionálisan képzett és hozzáértő favágó. SZÁLLÍTÁS ÉS TÁROLÁS ■ Állítsa le a motort, alkalmazza a láncféket és válassza le a gyújtógyertya-vezetéket a gyújtógyertyáról. Várja meg, amíg lehűl a termék, mielőtt a tárolóban elhelyezné, vagy egy járműben szállítaná. ■ Minden idegen anyagtól tisztítsa meg a terméket. ■ Öntse az üzemanyagtartályban található összes benzint egy homologizált benzines marmonkannába. Ne felejtse e visszatenni ki és meghúzni az üzemanyag- keverék kupakját. ■ Járassa a motort, amíg le nem áll. Ez lehetővé teszi, hogy az összes üzemanyag kiürüljön, ellenkező esetben elveszítheti erejét, vagy gumis állagú lerakódást okozhat a rendszerben. ■ Az összes láncolajat öntse egy homologizált olajtartályba. Ne felejtse e visszatenni ki és meghúzni a199 Magyar |

láncolajozó kupakját. ■ A gép tárolása előtt és szállítás során mindig helyezze fel a láncvezető védőburkolatát. ■ Hűvös, száraz és jól szellőztetett, gyerekektől elzárt helyiségben tárolja. Ne tárolja olyan oxidálószerek közelében, mint pl. kerti munkáknál használatos vegyszerek vagy jégmentesítő sók. Ne tárolja a szabadban. ■ A termék rövid távolságra való szállításkor (egyik munkaterületről a másikra) mindig húzza be a láncféket, így a láncfűrész mozgásában korlátozva van. ■ Szállításkor rögzítse a terméket elmozdulás és leesés ellen, hogy elkerülje a sérüléseket és a termék károsodását. ■ Tilos hordozni vagy szállítani a terméket, ha jár a motorja. ■ Az üzemanyag tárolása és kezelése tekintetében lásd a megfelelő országos és helyi rendeleteket. A megmaradt üzemanyagot egy másik kétütemű motorral működő szerszámban felhasználhatja. KARBANTARTÁS A gépet mindig tartsa jó üzemi állapotban. FIGYELMEZTETÉS Csak a gyártó eredeti cserealkatrészeit, tartozékait és szerelékeit használja. Ennek fi gyelmen kívül hagyása gyenge motorteljesítményt, esetleges sérülést és a jótállás elvesztését okozhatja. FIGYELMEZTETÉS szervizelés különös fi gyelmet és hozzáértést igényel, és csak szakképzett szerelő végezheti el. Szerviz és javítás tekintetében a terméket csak engedéllyel rendelkező szervizben javíttassa. Szervizeléskor csak eredeti, gyártó által előállított cserealkatrészeket használjon. FIGYELMEZTETÉS Ellenőrzés, tisztítás, a termék szervizelése előtt állítsa le a motort, alkalmazza a láncféket és válassza le a gyújtógyertya-vezetéket a gyújtógyertyáról. Ezeknek az előírásoknak a be nem tartása súlyos testi sérüléssel járó baleseteket és jelentős anyagi károkat idézhet elő. ■ Ön csak a használati útmutatóban leírt beállításokat és javításokat végezheti el. Az egyéb javításokhoz vegye fel a kapcsolatot a hivatalos szervizzel. ■ A nem megfelelő karbantartás, a biztonsági funkciók – például a láncfék, gyújtáskapcsoló, kézvédő (első és hátsó), tüskés ütköző, lánczáró, vezetőrúd – eltávolítása vagy módosítása, a láncfűrész kis visszaütése a biztonsági funkciók nem megfelelő működését okozhatják, és növelik a súlyos sérülés lehetőségét. Mindig gondoskodjon a termék szakszerű karbantartásáról és tartsa biztonságban. ■ A lánc biztonságos élezéséhez megfelelő gyakorlat szükséges. Ezért a gyártó határozottan azt ajánlja, hogy a kopott vagy tompa láncot cserélje újra, amely a hivatalos szervizközpontban érhető el. Az alkatrészszám a kézikönyvnek a termék műszaki adatait ismertető részében található meg. ■ Tartsa be a kenésre, és a láncfeszesség ellenőrzésre és a beállításra vonatkozó utasításokat. ■ Minden egyes használat után egy puha, száraz ruhával tisztítsa meg a terméket. ■ Gyakori időközönként ellenőrizze a csavaranyák, csavarok és fejescsavarok megfelelő meghúzását, hogy a gép biztonságos üzemi állapotban legyen. A sérült alkatrészeket egy hivatalos szervizközpontban kell megjavíttatni vagy kicseréltetni. A LÁNCVEZETŐ ÉS A LÁNC CSERÉJE Lásd: 352 - 355 oldal.

1. Állítsa le a terméket. Viseljen védőkesztyűt.

2. Oldja ki a láncféket.

3. Csavarja ki a láncvezető rögzítőgombot, és távolítsa el

a fogaskerék fedelét.

4. Távolítsa el láncvezetőt és a fűrészláncot a gépről.

5. Tisztítsa meg a lánckerék alját.

6. A láncvezető lecseréléséhez lazítsa meg a láncfeszítő

szerelvény csavarját. A láncfeszítő szerkezetet szerelje fel az új rúdra, és húzza meg a csavart.

7. Helyezze fel a láncvezető és láncfeszítő szerelvényt

a láncfűrészre. Engedje le a láncvezetőt, hogy a csavar átmenjen a vezető és láncfeszítő szerelvényen található furaton.

8. A fűrészláncnak a láncforgás irányába kell néznie. Ha

az ellenkező irányban állnak, fordítsa ki a hurkot, amit csinált.

9. Helyezze a hurkot a hajtó fogaskerék köré. Helyezze

a lánc meghajtó szemeket a láncvezető vájatba. Ha szükséges forgassa el a láncfeszítő szerelvényt, hogy némileg megfeszítse a láncot, ami a helyén fogja tartani azt.

10. Tegye vissza a fogaskerék fedelét.

11. Állítsa be a láncfeszességet. Lásd „A láncfeszesség

beállítása” részt. A LÉGSZŰRŐ TISZTÍTÁSA Lásd 360. oldal.

1. Állítsa le a terméket. Ellenőrizze, hogy a láncfék fék

2. Csavarja ki a légszűrő burkolatának rögzítőgombját, és

távolítsa el a termékből.

3. Vegye le a levegőszűrő.

4. Egy kefével tisztítsa ki a port és a szennyez

ődéseket a légszűrőből. Ha szükséges, egy laposfejű csavarhúzóval nyissa szét a légszűrőt, és tisztítsa ki a belsejét.

5. Helyezze vissza a légszűrő fedelét, és húzza meg a

rögzítőgombot. A LÁNCFÉK ÁTVIZSGÁLÁSA ÉS TISZTÍTÁSA Lásd 363. oldal. ■ A láncfék mechanizmust mindig tartsa tisztán, a rudazatról mindig távolítsa el a szennyeződéseket. ■ Tisztítás után mindig tesztelje a láncfék teljesítményét. ■ További információért lásd a kézikönyv „Használat - A200 | Magyar láncfék ellenőrzése és működtetése” című részét. MOTORFORDULATSZÁM ÉS KARBURÁTOR BEÁLLÍ- TÁS FIGYELMEZTETÉS A karburátor hibás beállítása növelheti a sérülések, a halálos balesetek vagy termék károsodásának a kockázatát. A karburátor beállításához vigye el a terméket egy hivatalos szervizközpontba.

KARBANTARTÁSI ÜTEMTERV

Napi ellenőrzés Üzemanyag-keverék Minden használat előtt Láncvezető kenése Minden használat előtt Láncfeszesség Minden használat előtt és rendszeresen A retesz alkalmazása (alapjáraton nincs láncmozgás) Minden használat előtt Lánc élessége Minden használat előtt, vizuális ellenőrzés Sérült alkatrészek Minden használat előtt Meglazult csavarok Minden használat előtt Meglazult alkatrészek Minden használat előtt A láncfék működése Minden használat előtt Üzemanyagszivárgás Minden használat előtt ÁTVIZSGÁLÁS ÉS MEGTISZTÍTÁS: Láncvezető Minden használat előtt Teljes fűrész Minden használat után Légszűrő 5 üzemóránként* Láncfék 5 üzemóránként* Üzemanyagszűrő cseréje Évente Üzemanyagszűrő cseréje Évente *Üzemóránként

Még a termék rendeltetésszerű használata esetén sem lehet teljesen kiküszöbölni minden kockázati tényezőt. A gép használata során a következő veszélyek merülhetnek fel, és a kezelőnek különösen oda kell fi gyelnie az alábbiak elkerülésére: ■ A vibráció sérüléseket okozhat – A munkához mindig a megfelelő szerszámot használja. Használja a kijelölt fogantyúkat. Korlátozza a munkaidőt és az expozíciót. ■ A zajnak való kitettség halláskárosodást okozhat. – Viseljen hallásvédőt és korlátozza a zajnak való kitettséget ■ A fűrészlánc fogazatával való érintkezés (vágásveszély) ■ A láncvezető előre nem látható, hirtelen mozgása vagy visszarúgása (vágásveszély). ■ Alkatrészek kiesése a fűrészláncból (vágás-/ sérülésveszély) ■ A fadarabból kidobott részek (faforgács, szilánkok). ■ A fűrészpor vagy a benzinmotor kipufogógázainak belégzése. ■ A bőr érintkezése a benzinnel/olajjal.

Arról számoltak be, hogy a kéziszerszámok használata során fellépő vibráció bizonyos személyeknél hozzájárulhat az úgynevezett Raynaud-szindróma (Raynaud’s Syndrome) nevű állapot kialakulásához. A tünetei lehetnek: az ujjak zsibbadása, elfehéredése, szúrások érzése, amelyek hidegnek kitéve gyakran felerősödnek. Az öröklődő tényezők, a hidegnek kitettség és verejtékezés, a diéta, a dohányzás és munka közben alkalmazott fogások valószínűleg mind hozzájárulhatnak ezen tünetek megjelenéséhez. A vibráció hatásainak csökkentése érdekében a kezelőnek be kell tartani az alábbi óvintézkedéseket: ■ Hideg időben tartsa melegen a testét. A termék használatakor viseljen kesztyűt a kéz és a csukló melegen tartásához. Arról számoltak be, hogy a hideg időjárásnak fontos szerepe van a Raynaud-szindróma kialakulásában. ■ Bizonyos időtartamú használat után mindig végezzen gyakorlatokat a vérkeringés javításához. ■ Gyakran tartson munkaszünetet. Korlátozza a napi munkaidőt. ■ A profi láncfűrész-kereskedőknél elérhető védőkesztyűk kizárólag a láncfűrész használatához lettek kialakítva, és védelmet és jó fogást biztosítanak. A kesztyűk szintén csökkentik a fogantyú vibrációjának hatását. Ezeknek a kesztyűknek meg kell felelniük az EN381-7 szabványnak és CE jelöléssel kell rendelkezniük Ha ezen állapot bármelyik tünetét tapasztalja, azonnal hagyja abba a munkát, és tájékoztassa az orvosát a tünetekről. FIGYELMEZTETÉS Hosszabb használat sérülést okozhat. Ha a gépet hosszú időn át kell használnia, tartson gyakran szünetet.

3. Elülső kézvédő/biztonsági láncfék

5. Légtisztító fedél

6. Berántó-zsinór fogantyúja

8. Ütközőtüske201 Magyar |

9. Hangtompító burkolata

10. Üzemanyagtartály sapka

11. Olajtartály sapka

13. Ravasz kireteszelő gomb

14. Ravasz (gázadagoló gomb)

15. Indító befecskendező pumpa (szivató)

19. Lánc visszacsapás gátló

20. Láncfeszítő beállítógyűrű

21. Láncvezető rögzítőgomb

22. Láncvezető védőburkolata

Az alacsony visszarúgású fűrészlánc segít csökkenteni a visszarúgás lehetőségét. A fogak elején található mélységhatárolók megakadályozzák, hogy a fogak túl mélyre hatoljanak a fába, így csökkentik a megugrás erejét. Csak a gyártó által javasolt csere láncvezető és lánc kombinációt használjon. Kétszeres óvatossággal járjon el a láncfűrész élesítése után, mivel ez a művelet kevésbé ellenállóvá teszi a láncot a megugrással szemben. A biztonsága érdekében cserélje ki a fűrészláncot, amint a vágóteljesítmény csökken.

A beépített ütközőtüske forgócsapként használható vágás készítése közben. Segít stabilan tartani láncfűrész testét a vágás során. Vágáskor nyomja előre a gépet, amíg a tüskék be nem mélyednek a fa szélébe, ezután a hátsó fogantyú felfelé vagy lefelé mozgatásával a vágásvonal irányába segíthet enyhíteni a vágás fi zikai terhelését. LÁNCVEZETŐ Általában a kis sugarú heggyel rendelkező láncvezető némileg csökkenti a visszarúgás kockázatát. A munkához elegendően hosszú láncot és láncvezetőt kell használnia. A hosszabb láncvezető növeli az irányítás elvesztésének kockázatát a vágás során. Rendszeresen ellenőrizze a lánc feszességét. Kisebb (a láncvezető teljes hosszánál rövidebb) ágak vágásakor a lánc nagyobb valószínűséggel dobódik le, ha nem megfelelő a feszessége.

A láncfék arra szolgál, hogy adott esetben gyorsan leállítsa a forgó láncot. A lánc azonnal leáll, amint a láncfék kart/ kézvédőt előretolja. A láncfék nem arra szolgál, hogy kivédje a megugrást. Csak csökkenti a sérülésveszélyt, amikor a láncvezető érintkezik a kezelő testével egy visszarúgás során. A láncfék megfelelő m űködését futás és fék állásban is mindig, minden használat előtt tesztelni kell.

LÁNC VISSZACSAPÁS GÁTLÓ

Egy láncfogó akadályozza meg, hogy a fűrészlánc a meglazulása vagy eltörése esetén a kezelő felé repüljön.

SZIMBÓLUMOK A TERMÉKEN

Biztonsági fi gyelmeztetés A termék használata előtt olvassa el és értse meg a kezelési útmutatóban leírtakat, és tartsa be az összes fi gyelmeztető és biztonsági utasítást. Viseljen szem-, fül- és fejvédőt. A termék használata közben csúszásmentes biztonsági lábbelit viseljen. Viseljen nem csúszós, nehéz igénybevételre tervezett kesztyűt. Figyeljen a láncfűrész visszarúgására, és kerülje az érintkezést a láncvezető végével. Mindkét kezével szilárdan tartsa és működtesse a terméket. Ne működtesse a terméket egy kézzel tartva. Ukrajnai megfelelőségi nyilatkozat Ez a szerszám minden, a vásárlás európai uniós országában hatályos szabványnak megfelel. Használjon 91-es ([R + M]/2) vagy ennél magasabb oktánszámú ólommentes motorbenzint. 2 ütemű léghűtéses motorhoz való olajat használjon. Minden betöltés előtt jól rázza össze az üzemanyagot. Minden üzemanyag-betöltéskor töltsön be olajat is a vezető- és láncolajozóba. A láncféket állítsa a MŰKÖDÉS helyzetbe.

A láncféket állítsa a FÉKEZÉS helyzetbe.202 | Magyar Fordítsa a gyújtáskapcsolót BE állásba. Nyomja meg 10-szer az indító befecskendező pumpát . A szívatókart állítsa teljes szívatás helyzetbe. Húzogassa a berántó-zsinórt (maximum ötször), amíg meg nem hallja, hogy a motor beindult. A szívatókart állítsa feles helyzetbe. Húzza az indítófogantyút addig, amíg a motor be nem indul. Nyomja be a reteszkioldót és a gázkart. Eurázsiai megfelelőségi jelzés A garantált hangteljesítményszint 112 dB. Láncvezető és lánc kenőanyag Ólommentes benzin és 2 ütemű olaj. Be pozíció Fél fojtás helyzet „FULL” (TELJES) fojtás állásba Retesz Szétnyitás Forgassa el a láncfeszesség beállításához + = Húzza meg a láncot - = Lazítsa meg a láncot A lánc mozgásiránya. (A fogaskerék fedele alatt van megjelölve) Normál mód Fagyásgátló mód T Az alapjárati fordulatszám beállítása H Magas fordulatszám beállító tű L Alacsony fordulatszám beállító tű A KÉZIKÖNYVBEN HASZNÁLT SZIMBÓLUMOK Az üzemanyagot a szabadban, minden szikraés gyújtóforrástól távol keverje. Ne dohányozzon az üzemanyag keverése vagy betöltése közben. Külön értékesített alkatrészek és kiegészítők Megjegyzés Figyelem Viseljen szem- és arcvédőt. Viseljen felsőtestvédőt. Viseljen lábvédőt. Állítsa le a terméket. Zárja be a szűrőburkolatot. Oldja ki a szűrőburkolatot.203 Magyar |

A következő jelölőszavak és jelölések arra szolgálnak, hogy megmagyarázzák a termékkel kapcsolatos veszélyességi szinteket: VESZÉLY Egy bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy komoly sérülést eredményez. FIGYELMEZTETÉS Egy potenciálisan bekövetkező veszélyes helyzetet jelez, amit, ha nem előznek meg, halált vagy komoly sérülést eredményezhet.

Egy potenciálisan veszélyes helyzetet jelez, ami, ha nem előzik meg, kisebb vagy mérsékelt sérülést eredményezhet.

Biztonsági figyelmeztető szimbólum nélkül Egy olyan helyzetet jelez, ami anyagi kárt eredményezhet.204 | Magyar

Probléma Lehetséges ok Megoldás A motor nem indul be (Bizonyosodjon meg arról, hogy a kapcsológomb be "I" állásban van-e.) Nincs szikra. A gyújtógyertya megrepedhetett vagy megsérülhetett. Cserélje ki a régi gyújtógyertyát egy újra, és próbálja meg ismét. Ha a motor még most sem indulna be, vigye vissza a terméket egy szervizbe további ellenőrzésre. A motor lefullad. Vegye ki a gyertyát, miután a kapcsoló gombot ki állásba helyezte. Tolja a szívató karját működés helyzetbe (teljes mértékben benyomva) és 15- 20 alkalommal húzza meg az indítófogantyút. Ez lehetővé teszi, hogy a motorból kijöjjön a felesleges üzemanyag. Tisztítsa meg a gyertyát és tegye vissza a helyére. Helyezze a kapcsológombot be (I) állásba. Nyomja meg az indító befecskendező pumpát 10-szer. Húzza meg háromszor az indítófogantyút úgy, hogy a szívatókar működő helyzetben van. Ha a motor nem indul be, helyezze az indítókart indítás pozícióba és indítson normál módon. Amennyiben a motor még így sem indul be, ismételje meg a leírtakat egy új gyertyával. A motor beindul, de nem gyorsul fel megfelelően. Az "L" csavart (alacsony fordulatszám) be kell állítani. Forduljon egy hivatalos Szerviz Központhoz a beállítás elvégzésével. A motor beindul, de nem működik megfelelőképpen a teljes fordulatszámon. A "H" csavart (magas fordulatszám) be kell állítani. Forduljon egy hivatalos Szerviz Központhoz a beállítás elvégzésével. A motor nem éri el a teljes fordulatszámát és/vagy túlzottan füstöl. Ellenőrizze az üzemanyag keveréket. Használjon frissen kevert üzemanyagot, melyben a megfelelő arányban van a kétütemű olaj. A légszűrő elszennyeződött. Tisztítsa meg a levegőszűrőt. A szikrafogó rács szennyezett. Javításra vagy cserére vigye vissza a hivatalos szervizközpontba. A "H" csavart (magas fordulatszám) be kell állítani. Forduljon egy hivatalos Szerviz Központhoz a beállítás elvégzésével. A motor beindul, forog és gyorsul, de nem esik vissza a fordulatszám alapjáratra. Be kell állítani a porlasztót. Forduljon egy hivatalos Szerviz Központhoz a beállítás elvégzésével. A motor beindul és alapjáraton működik, de a lánc nem mozdul. A láncolaj tartály üres. Az olajtartályt az üzemanyagtartállyal egyidejűleg kell feltölteni. A lánc túl feszes. Feszítse meg a láncot. Ellenőrizze az zsírozó működését. Hagyja a motort közepes fordulatszámon 30 - 45 másodpercig járni. Állítsa le a láncfűrészt és ellenőrizze az olaj folyását a láncvezetőn. Ha olajat talál, a lánc lehet hogy tompa, vagy a láncvezető sérült. Ha a vezetőrúdon nincs kenőanyag, akkor keressen fel egy hivatalos szervizközpontot.205 Magyar |

A láncvezető és a lánc melegszik és füstöl. A láncfék le van nyomva. Engedje ki a láncféket. A lánc túl feszes. Feszítse meg a láncot. Ellenőrizze a láncvezető és a lánc állapotát. Ellenőrizze, hogy a láncvezető és a lánc nem sérültek-e. A motor leáll normál működés során, és nem fog beindulni. A termék fagyásgátló módra van állítva normál hőmérsékleten. Állítsa a terméket normál működési módba. Újraindítás előtt hagyja lehűlni a motort. A motor nem indul be vagy nem éri el a teljes fordulatszámot. A termék fagyásgátló módra van állítva normál hőmérsékleten. Állítsa a terméket normál működési módba. A motor nem éri el a teljes fordulatszámot alacsony hőmérsékleten. A termék normál módra van állítva alacsony hőmérsékleten. Állítsa a terméket fagyásgátló módba.
