HASZNÁLATI ÚTMUTATÓ WAM1501 SAMSUNG

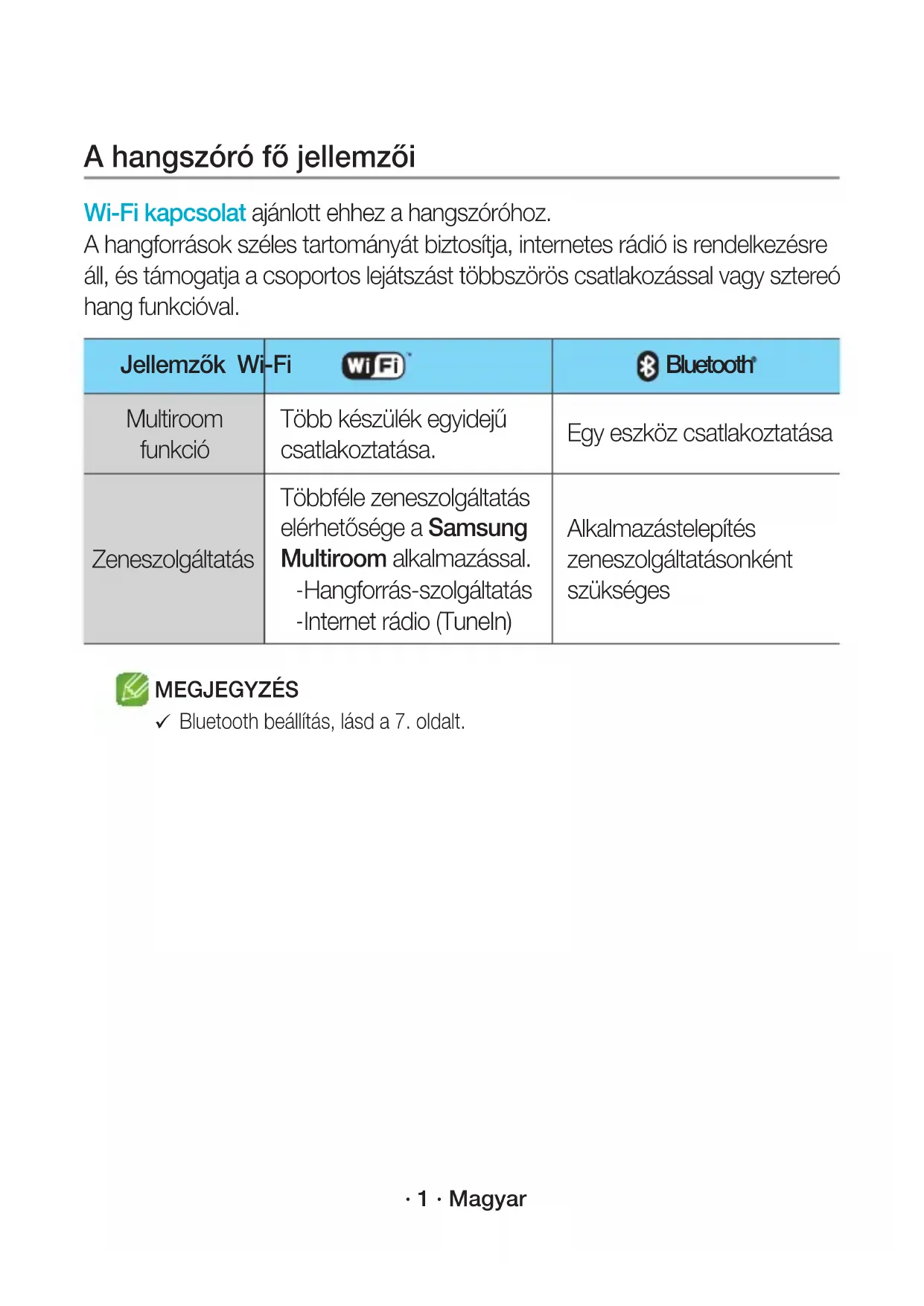

Wi-Fi kapcsolat ajánlott ehhez a hangszóróhoz.

A hangforrások széles tartományát biztosítja, internetes rádió is rendelkezésre áll, és támogatja a csoportos lejátszást többszörös csatlakozással vagy sztereó hang funkcióval.

Jellemzők Wi-Fi	WiFi	Bluetooth
Multiroom funkció	Több készülék egyidejű csatlakoztatása.	Egy eszköz csatlakoztatása
Zeneszolgáltatás	Többféle zeneszolgáltatás elérhetősége aSamsung Multiroom alkalmazással.-Hangforrás-szolgáltatás-Internet rádio (Tuneln)	Alkalmazástelepítészeneszolgáltatásonkéntszükséges

MEGJEGYZÉS

√ Bluetooth beállítás, lásd a 7. oldalt.

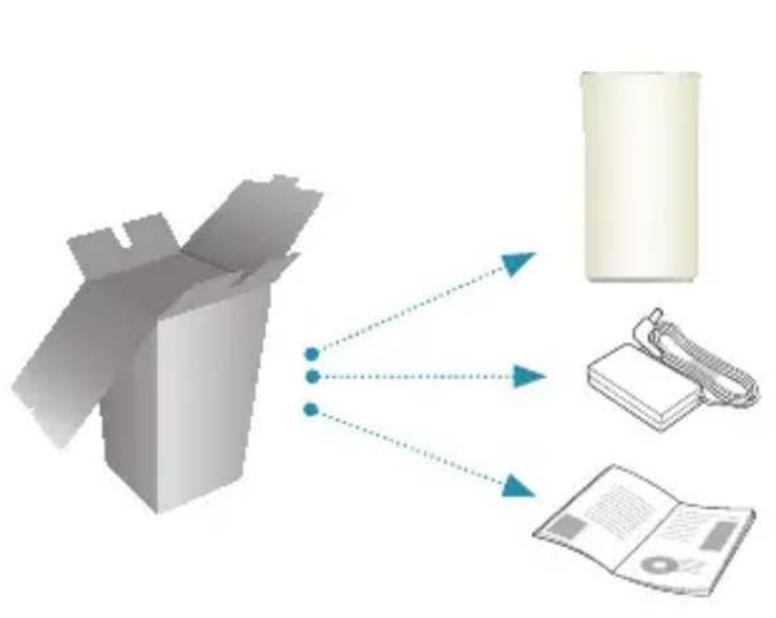

A Részegységek Ellenőrzése

Ne helyezzen semmilyen tárgyat a készülékre és ne üljön rá.

Az első lépések

1. Kövesse a jelen felhasználói kézikönyvben található telepítési lépéseket.
2. Töltse le a Samsung Multiroom alkalmazást az okoseszközre.

Telepítés

1. Győződjön meg róla, hogy az okoseszköz (okostelefon, táblagép, iPad stb.) csatlakozik a Wi-Fi hálózathoz.

MEGJEGYZÉS

√ Az összes eszköznek ugyanahhoz a hálózathoz kell csatlakoznia.

Okoseszköz Útválásztó

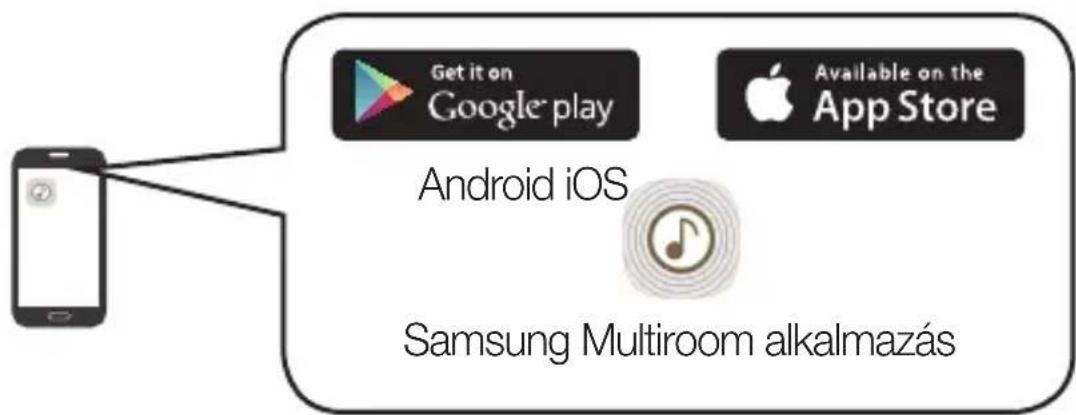

1. Az okoseszközén töltse le és telepítse a Samsung Multiroom alkalmazást.

1. Csatlakoztassa a hangszórót a tápfeszültségre.

Hangszóró

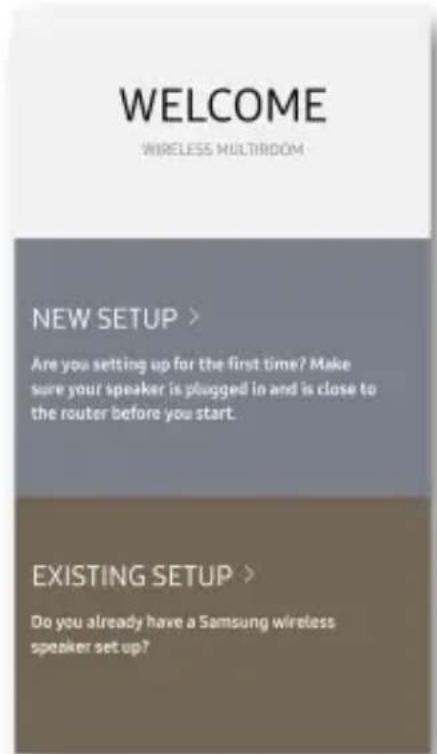

1. Indítsa el a Samsung Multiroom alkalmazást az okoseszközön, majd a beállítás befejezéséhez kövesse a képernyőn megjelenő utasításokat. -A hangszóró telepítést követően lejátszhatja a zenéket.

Ha az automatikus beállítás nem sikerül, kövesse a képernyőn megjelenő utasításokat.

MEGJEGYZÉS

√ Ha a hangszóró telepítése továbbra sem sikerül, akkor tartsa egyszerre lenyomva a hangszóró tetején levő (+,-) gombokat öt másodpercig, a hangszóró alapállapotba állításához. Ezt követően indítsa újra az alkalmazást és kövesse a megjelenő instrukciókat a hangszóró újbóli konfigurálásához.

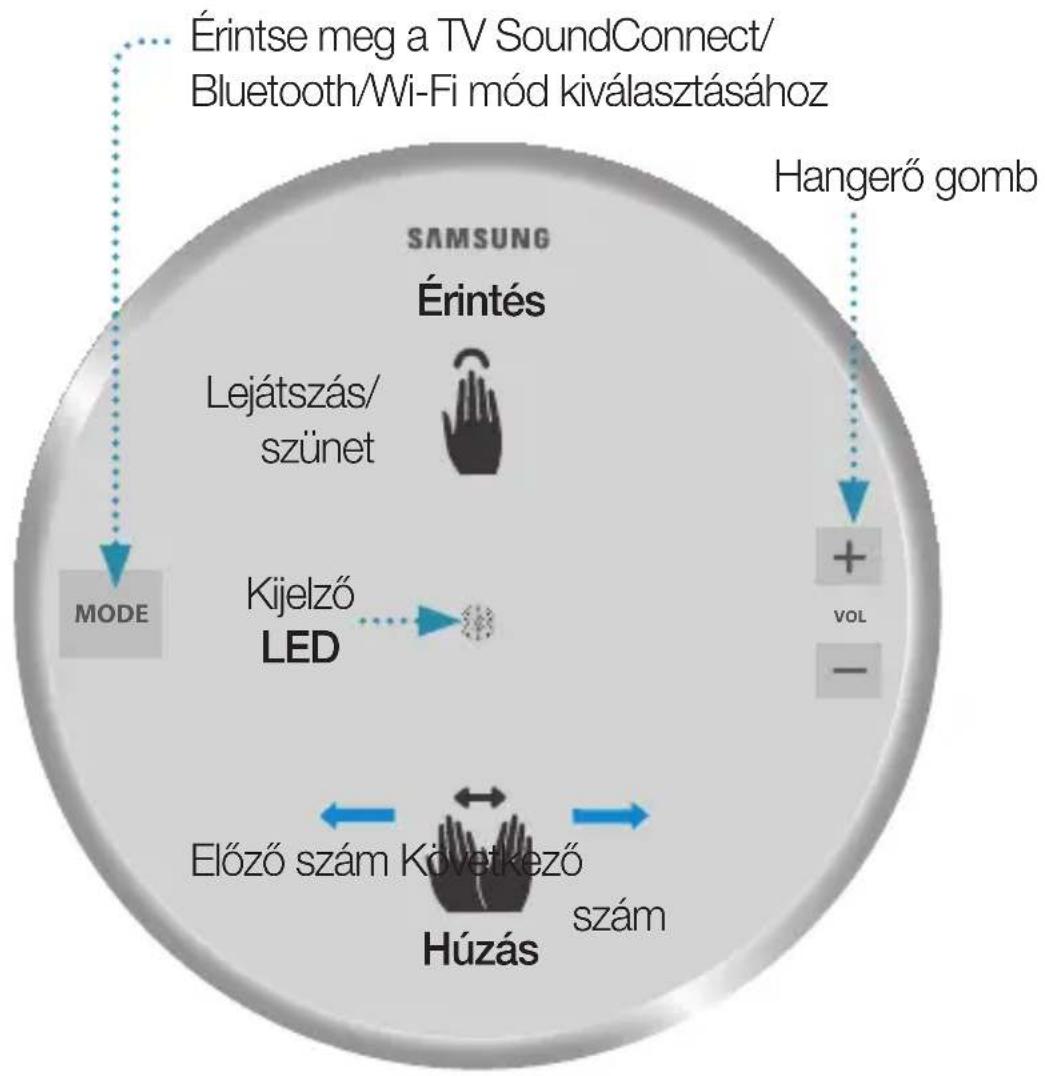


MEGJEGYZÉSEK

√ Érintés/Húzás: Az egész terület elérhető, kivéve a MODE, Hangerő (-,+) terület a TOP területen.
√ A hangszóró készenléti állapotba vált az energiafogyasztás csökkentéséhez 15 perc művelet nélküli idő után.

SPK ADD/Wi-Fi SETUP

SERVICE

Csak szerviz célokra.

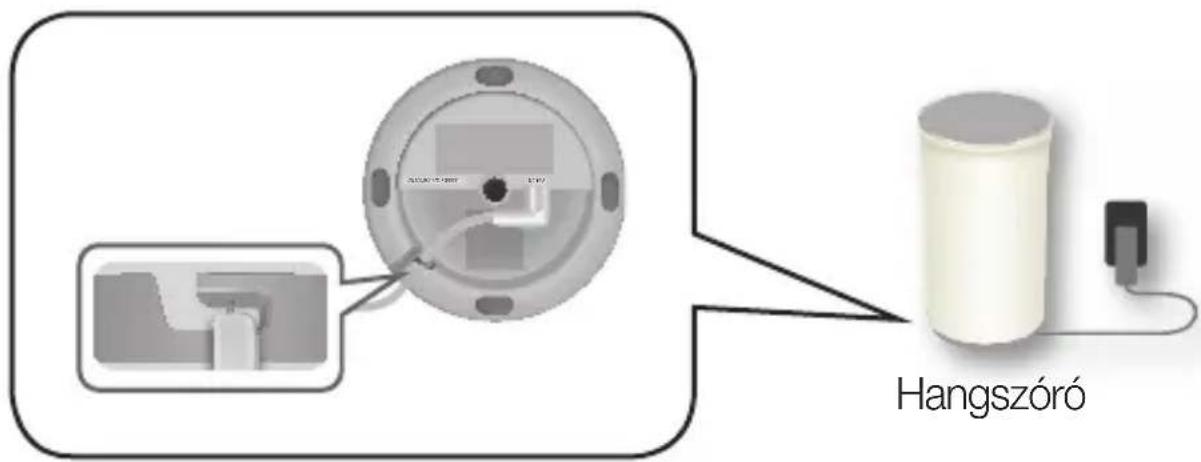

DC 19V Csatlako adapter k tápkábel hangszór csatlakoz SPK ADD/Wi-Fi SETUP SERVICE DC 19V Horony a tápkábelnek

DC 19V

Csatlakoztassa az adapter kimeneti tápkábelét a hangszóró DC 19 V-os csatlakozójához.

1. Érintse meg a MODE gombot a hangszóró tetején egyszer vagy többször, amíg a “Bluetooth is ready. (A Bluetooth készen áll.)” hallható lesz.

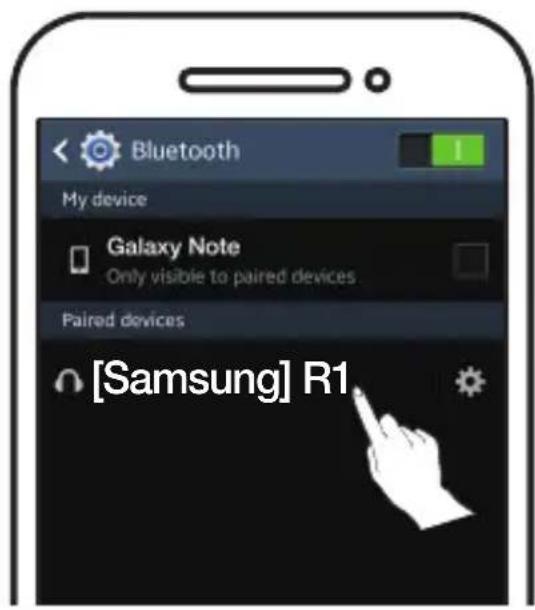

2. Kapcsolja be a Bluetooth-t a telefonon, majd válassza a [Samsung] R1 lehetőséget a Bluetooth listából.

√ Ha nincs kapcsolat a Samsung Multiroom alkalmazással, megjelenhet a „Samsung Wireless Audio” a Bluetooth listán.

1. Játsszon le zenét az eszközön található bármilyen zenei alkalmazás segítségével.

MEGJEGYZÉS

√ Bluetooth módban a módban a Lejátszás/Szünet/Előre/Hátra funkciók az AVRCP-kompatibilis Bluetooth-eszközökkel használhatók.

Csatlakozás televízióhoz TV SoundConnect-en keresztül (Bluetooth)

A TV SoundConnect lehetővé teszi a Samsung TV és a hangszóró egyszerű, vezeték nélküli csatlakoztatását, így a TV hangját a hangszórón hallgathatja.

1. Érintse meg a MODE gombot egy vagy több alkalommal, amíg nem hallja a „TV SoundConnect is ready. (A TV SoundConnect készen áll.)” üzenetet.

MEGJEGYZÉS

√ A TV SoundConnect használatával egyetlen hangszórót tud egy televízióhoz csatlakoztatni. (ha több hangszórót kíván egy televízióhoz csatlakoztatni, akkor lásd a "Csatlakozás egy Samsung Smart TV-hez Wi-Fi-n keresztül" részt).

1. Nyomja meg és tartsa lenyomva a MODE gombot 5 másodpercre a TV SoundConnect mód inicializálásához.
2. Egy felugró üzenet jelenik meg a TV-n, amely megkérdezi, jóváhagyja-e a kapcsolódást. Hagyja azt jóvá a folytatáshoz.

MEGJEGYZÉSEK

√ A csatlakozás végén ugorja át a 2. és 3. lépést, amikor újra csatlakozik a TV-hez.
√ Új TV csatlakoztatásához kövesse mind a 3 lépést.
√ A TV SoundConnect (SoundShare) funkciót számos, 2012 után megjelent Samsung TV támogatja.

Csatlakozás egy Samsung Smart TV-hez Wi-Fi-n keresztül

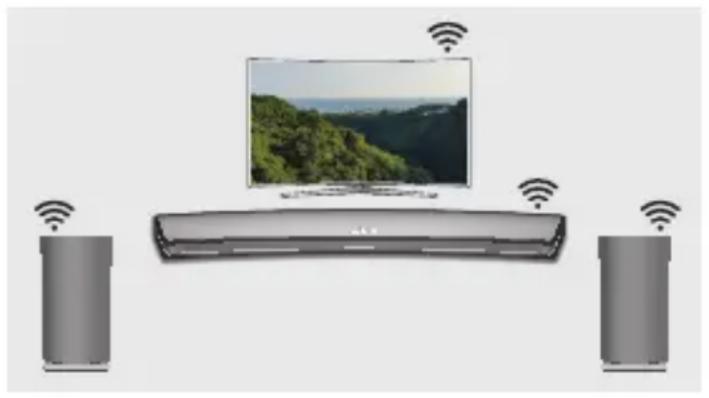

Mi a Wi-Fi térhatású hangzás csatlakoztatás?

Ha az Ön Samsung televíziója támogatja a Wi-Fi módot, akkor csatlakoztassa a televíziót és az audio eszközöket ugyanahhoz a Wi-Fi hálózathoz. Élvezheti a térhatású hangrendszerből származó hangélményt.

A televízió hangjának lejátszása a Soundbar és a hangszórók használatával

A televízió hangjának lejátszása kizárólag hangszórók használatával (maximum öt hangszóró csatlakoztatható)

Csatlakoztatás előtti Ellenőrzőlista

※ Ellenőrizze a televízió modelljének információit

Ha a televíziót Wi-Fi-n keresztül csatlakoztatja, akkor kizárólag a 2014 után megjelent Samsung Smart TV-k kompatibilisek. (Lásd a televízióhoz adott Felhasználói Kézikönyvet.)

Ha nem a Samsung által gyártott okostelévíziót használ,

Használjon vezetékes kapcsolatot a televízió és a Samsung

Soundbar között, amely támogatja a többszobás funkciót.

Ezt követően használja a Multiroom alkalmazást, a térhatású hangrendszer beállításához.

(Lásd a Soundbar felhasználói kézikönyvét a Samsung weboldalon.)

1. Győződjön meg arról, hogy a Soundbar és az audio eszköz egy (Wi-Fi) hálózatra vannak-e csatlakoztatva.

MEGJEGYZÉS

√ Töltse le a Samsung Multiroom alkalmazást az okoseszközére, majd kövesse az alkalmazás instrukcióit, a hangszórók és/vagy Soundbar csatlakoztatásához a (Wi-Fi) hálózathoz.

1. Győződjön meg arról, hogy a televízió a hálózatra van-e csatlakoztatva.

- Az ellenőrzés módja : Menü → Hálózat → Hálózat állapota

1. Győződjön meg arról, hogy a televízió, a Soundbar és a hangszórók ugyanahhoz a hálózathoz vannak-e csatlakoztatva.

Csatlakozás egy 2016-ban megjelent Samsung Smart TV-hez

■ Egyetlen hangszóró vagy Soundbar csatlakoztatása

A menükböl válassza a Hangkimenet lehetőséget.

Kezdőképernyő Menü → Beállítások ( 🔒 → Hang → Hangkimenet → Modellnév(Wi-Fi)

- Több hangszóró csatlakoztatása, illetve egyetlen hangszóró csatlakoztatása a Soundbar mellett

1. A televízió menüjében válassza a Vezeték nélküli hangszórók kezelője lehetőséget.

Menü → Hang → Szakértői beállítások → Vezeték nélküli hangszórók kezelője

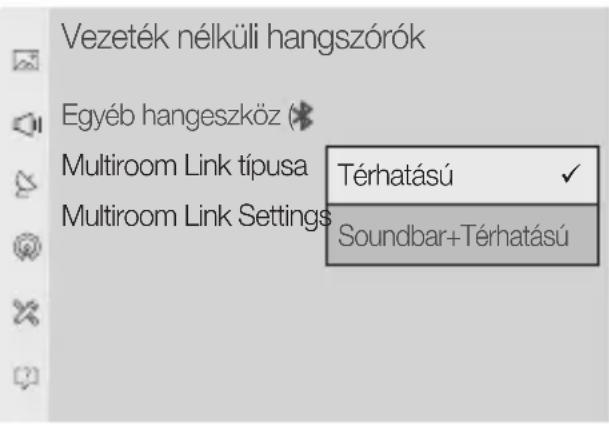

2. Válassza a Multiroom Link típusa.

Vezeték nélküli hangszórók Egyéb hangeszköz * Multiroom Link típusa Térhatású ✓ Multiroom Link Settings Soundbar+Térhatású

- Térhatású :

Beállítás 2-5 hangszóróval

- Soundbar+Térhatású :

Beállítás egy Soundbar -ral és két hangszóróval

MEGJEGYZÉS

√ A térhatású hangrendszer nem áll rendelkezésre egy Soundbar és egy hangszóró kombinálásával.

3. Válassza a Multiroom Link Settings lehetőséget. Válasszon egy hangszórót minden egyes csatornához, és válassza a Mentés lehetőséget a konfigurálás befejezéséhez.

- Térhatású

Elöl B Nincs Nincs J Középső R7 Hangszóró szintje Térhangzás lesztje Mentés Mégse

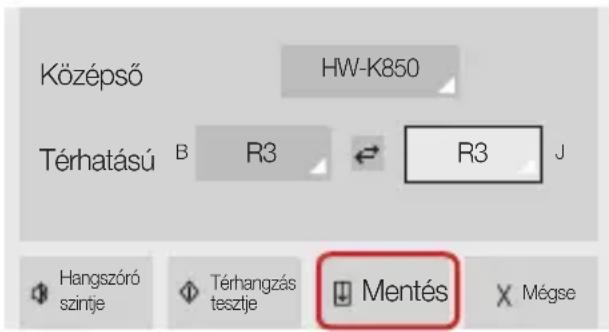

• Soundbar+Térhatású

Középső HW-K850 Térhatású B R3 R3 J Hangszóró szintje Térhangzás tesztje Mentés Mégse

√ Ha a kapcsolat nem hozható létre, akkor lásd az “Csatlakoztatás előtti Ellenőrzölista” részt a 9. és 10. oldalon.

Csatlakozás egy Samsung Smart TV-hez Wi-Fi-n keresztül

Csatlakozás egy 2015-ban megjelent Samsung Smart TV-hez

■ Egyetlen hangszóró vagy Soundbar csatlakoztatása

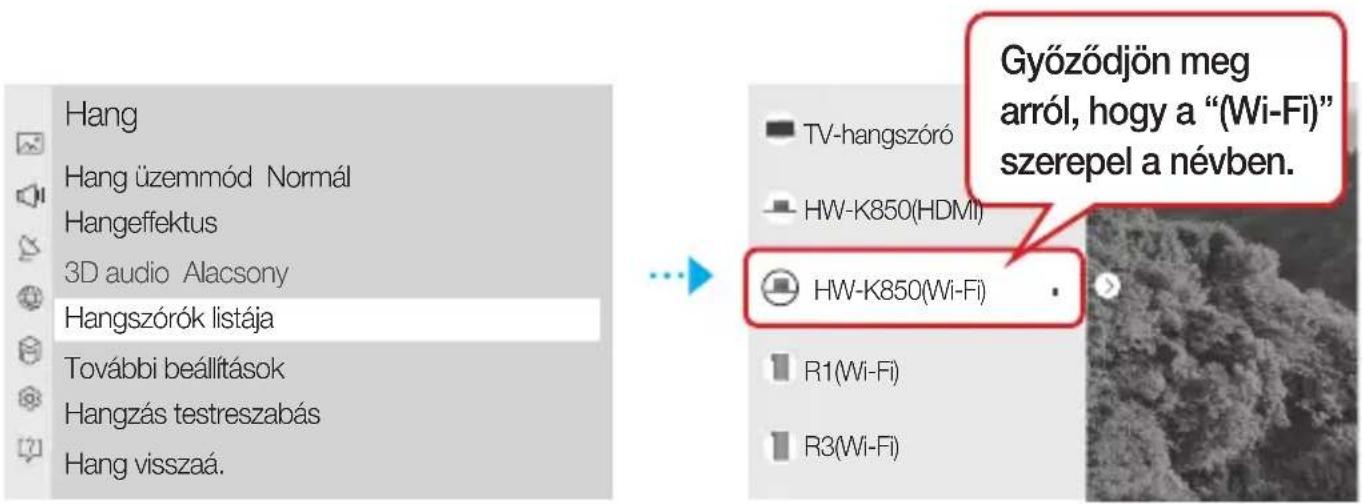

1. A televízió menüjében válassza a Hangszórók listája lehetőséget. Menü → Hang → Hangszórók listája
2. Válasszon egy csatlakoztatott hangszórót a hangszórók listájából.

Hang Hang üzemmód Normál Hangeffektus 3D audio Alacsony Hangszórók listája További beállítások Hangzás testreszabás Hang visszaá. Győződjön meg arról, hogy a “(Wi-Fi)” szerepel a névben. TV-hangszóró HW-K850(HDMI) HW-K850(Wi-Fi) R1(Wi-Fi) R3(Wi-Fi)

FONTOS

√ A Soundbarok jelölése 'Modellnév(Wi-Fi).'

■ Több hangszóró csatlakoztatása, illetve egyetlen hangszóró csatlakoztatása a Soundbar mellett

1. Kövesse az instrukciókat az "Egyetlen hangszóró vagy Soundbar csatlakoztatása" részt a hangszóró csatlakoztatásához.

FONTOS

√ A Soundbarral összehangolt térhatású hangrendszer konfigurálásához először a Soundbart válassza ki.

Csatlakozás egy Samsung Smart TV-hez Wi-Fi-n keresztül

1. Amikor a hangszóró ki van választva, akkor nyomja meg a jobb nyílgombot a távirányítón, Válasszon egy hangszórót minden egyes csatornához, és válassza a Mentés lehetőséget a konfigurálás befejezéséhez.

Kizárólag egy hangszóró csatlakoztatása.

TV-hangszóró R1(Wi-Fi) R3(Wi-Fi) Wi-Fi térhatású hang beállítása A térhatású hang beállítását automatikusan elvégeztük. A beállítást manuálisan szerkesztheli, vagy a Kilépés gombbal kiléphet. Elülső bal Elülső jobb [Samsung] R3 [Samsung] R1 Hangszóró szintje Teszt indítása KilépésMertés

Egy hangszóró csatlakoztatása a Soundbar mellett

√ A térhatású hangrendszer nem áll rendelkezésre egy Soundbar és egy hangszóró kombinálásával.

TV-hangszóró HW-K850(HDMI) HW-K850(Wi-Fi) R3(Wi-Fi) R5(Wi-Fi) HW-K850 Zene Tiszta hang Sport Film Éjszakai Surround Mélysugárzó és ekvalizer Térhatású hang beállítása > Wi-Fi térhatású hang beállítása A térhatású hang beállítását automatikusan elvégeztük. A beállítást manuálisan szerkesztheti, vagy a Kilépés gombal kiléphet. Soundbar [Samsung] HW-K850 Térhatású bal [Térhatású jobb [Samsung] R3 [Samsung] R5 Hangszoro színje Tesz t inolítása KilépésMentés

√ Ha a kapcsolat nem hozható létre, akkor lásd az “Csatlakoztatás előtti Ellenőrzölista” részt a 9. és 10. oldalon.

Csatlakozás egy Samsung Smart TV-hez Wi-Fi-n keresztül

Csatlakozás egy 2014-ban megjelent Samsung Smart TV-hez

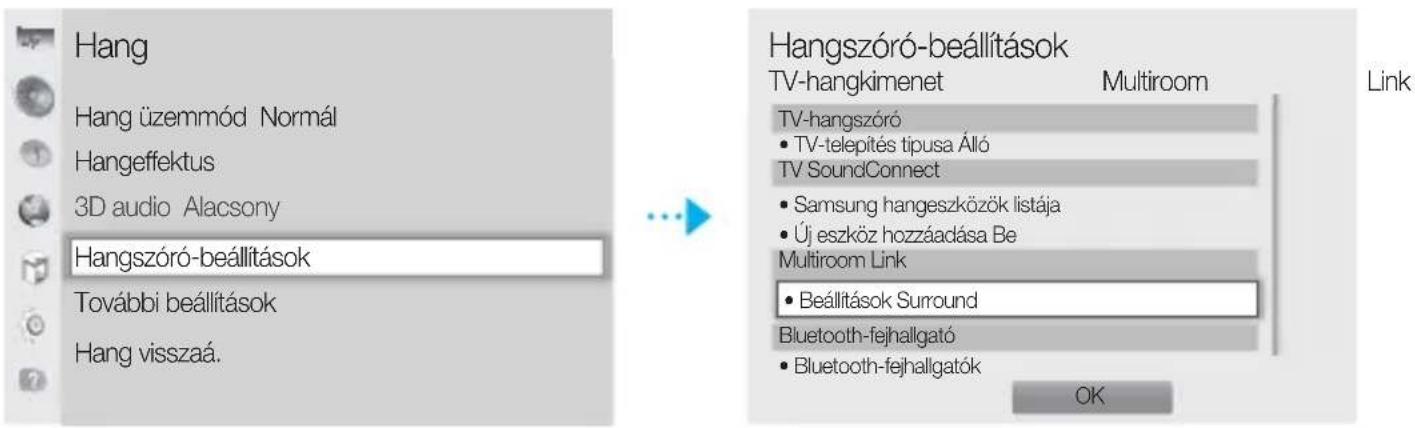

1. A menükböl válassza a Multiroom Link - Beállítások lehetőséget.

Menü → Hang → Hangszóró-beállítások → Multiroom Link - Beállítások

Hang Hang üzemmód Normál Hangeffektus 3D audio Alacsony Hangszóró-beállítások További beállítások Hang visszaá. Hangszóró-beállítások TV-hangkimenet Multiroom TV-hangszóró • TV-telepítés tipusa Álló TV SoundConnect • Samsung hangeszközök listája • Új eszköz hozzáadása Be Multiroom Link • Beállítások Surround Bluetooth-fejhallgató • Bluetooth-fejhallgatók OK

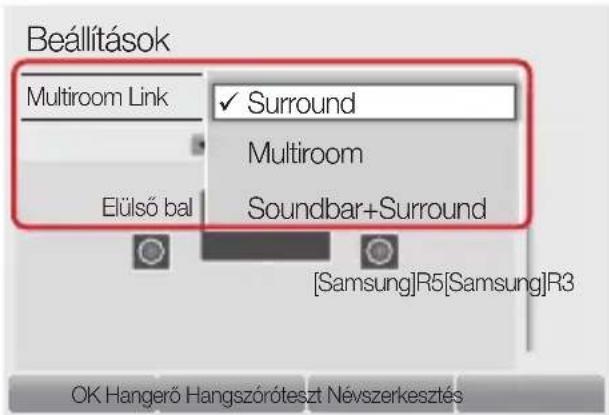

1. Válassza ki a Multiroom Link típusát.

Beállítások Multiroom Link ✓ Surround Multiroom Elülső bal Soundbar+Surround [Samsung]R5[Samsung]R3 OK Hangerő Hangszóróteszt Névszerkesztés

- Surround :

Beállítás egy-öt hangszóróval.

- Soundbar+Surround :

Beállítás egy Soundbarral, vagy egy Soundbarral és két hangszóróval.

MEGJEGYZÉS

√ A térhatású hangrendszer nem áll rendelkezésre egy Soundbar és egy hangszóró kombinálásával.

Csatlakozás egy Samsung Smart TV-hez Wi-Fi-n keresztül

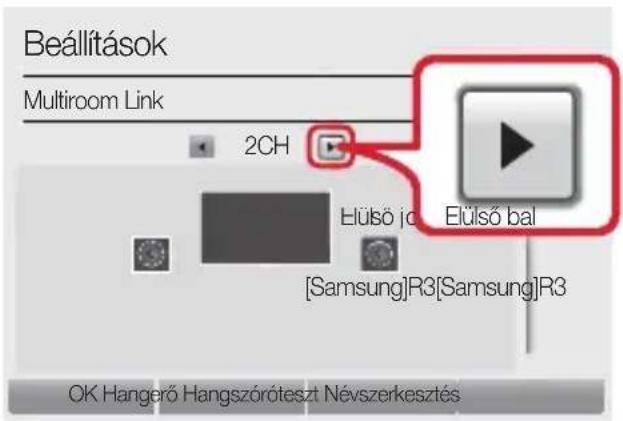

1. Válassza ki a csatlakoztatni kívánt hangszórók számát. pl. egy hangszóró → 1CH, két hangszóró → 2CH

Beállítások Multiroom Link 2CH Elüso jo [ Samsung]R3 [Samsung]R3 Elüso bal OK Hangerő Hangszóróteszt Névszerkesztés

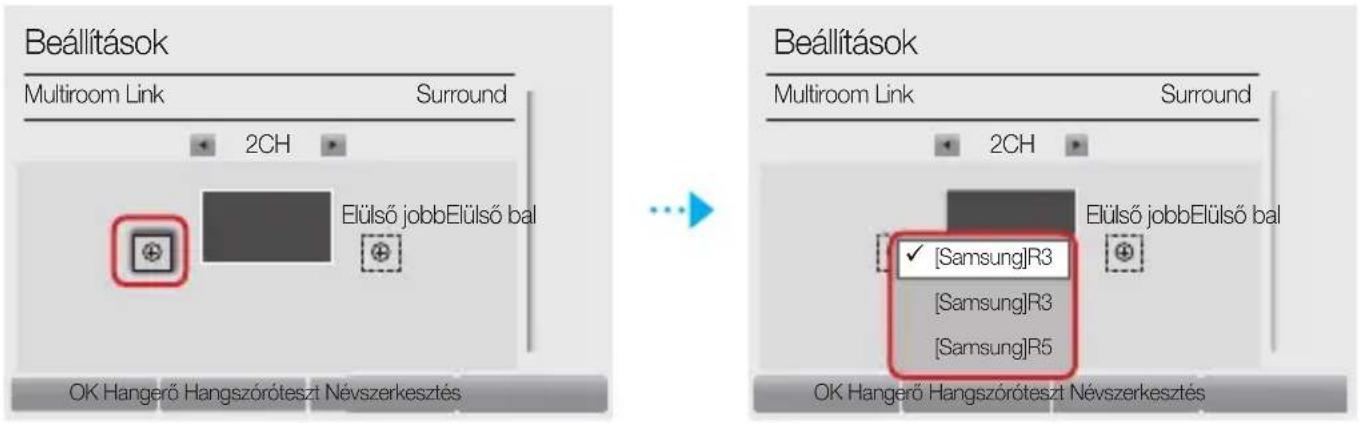

1. Válassza ki a hangszórót az Ön által kívánt pozícióban, és válassza az OK lehetőséget.

Beállítások Multiroom Link Surround 2CH Elülső jobbElülső bal OK Hangerő Hangszóróteszt Névszerkesztés Beállítások Multiroom Link Surround 2CH Elülső jobbElülső bal ✓ [Samsung]R3 [Samsung]R3 [Samsung]R5 OK Hangerő Hangszóróteszt Névszerkesztés

1. Állítsa a televízió hangkimenetét a Multiroom Link opcióra.

√ Ha a kapcsolat nem hozható létre, akkor lásd az “Csatlakoztatás előtti Ellenőrzölista” részt a 9. és 10. oldalon.
