NÁVOD K OBSLUZE WAM1501 SAMSUNG

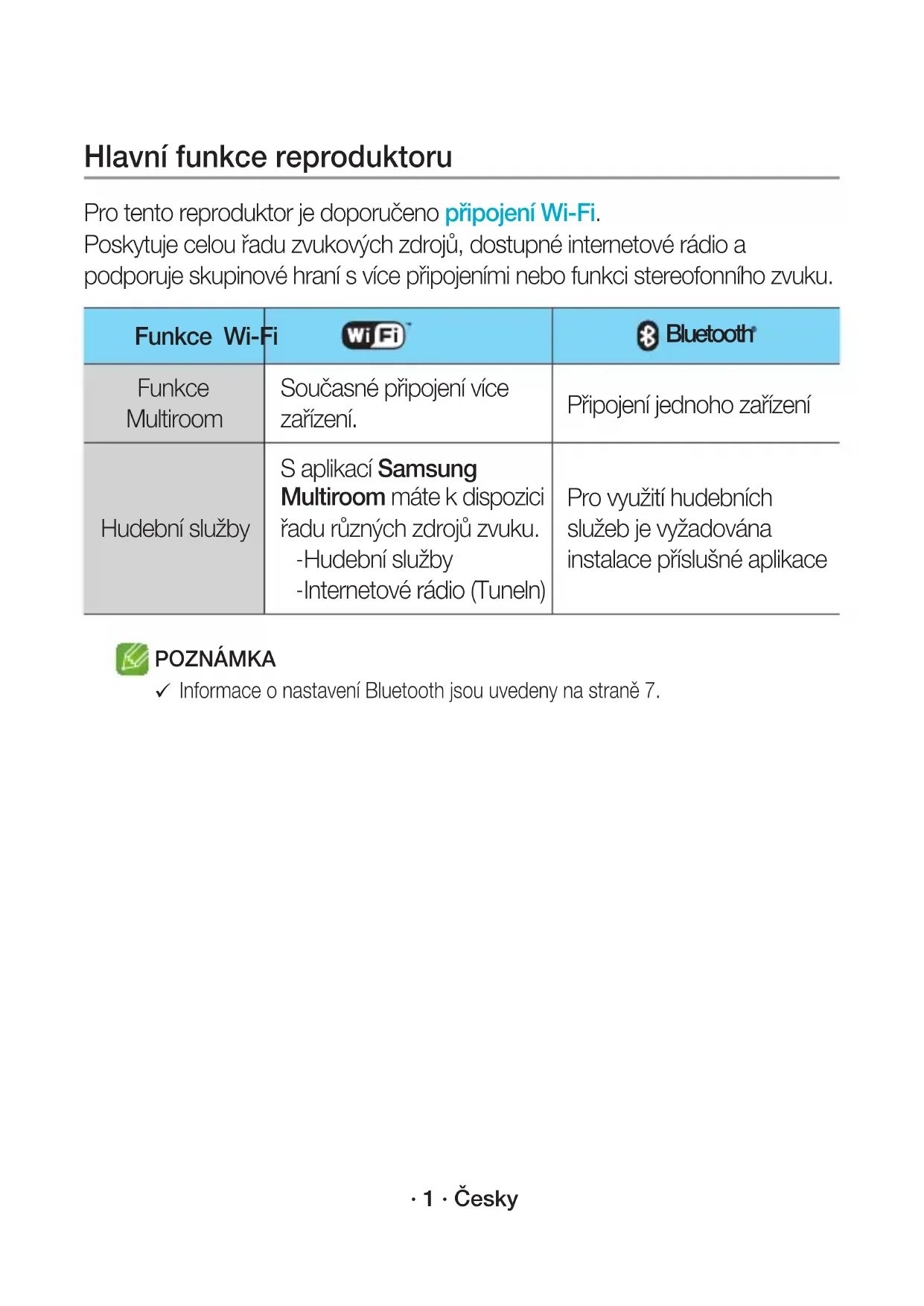

Hlavní funkce reproduktoru

Pro tento reproduktor je doporučeno připojení Wi-Fi.

Poskytuje celou řadu zvukových zdrojů, dostupné internetové rádio a podporuje skupinové hraní s více připojeními nebo funkci stereofonního zvuku.

Funkce Wi-Fi	WiFi	Bluetooth
Funkce Multiroom	Současné připojení více zařízení.	Připojení jednoho zařízení
Hudební služby	S aplikací Samsung Multiroom máte k dispozici řadu různých zdrojů zvuku.-Hudební služby-Internetové rádio (Tuneln)	Pro využití hudebních služeb je vyžadována instalace příslušné aplikace

POZNÁMKA

√ Informace o nastavení Bluetooth jsou uvedeny na straně 7.

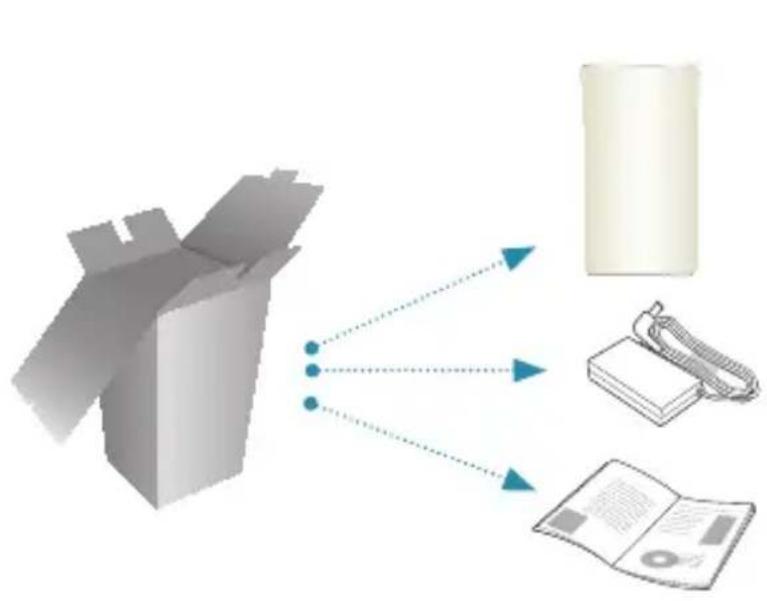

Kontrola komponent

Na hlavní jednotku nepokládejte žádné předměty ani na ni nesedejte.

Uvedení do provozu

1. Postupujte podle kroků instalace v této uživatelské příručce.
2. Do chytrého zařízení stáhněte aplikaci Samsung Multiroom.

Instalace

1. Ujistěte se, že chytré zařízení (chytrý telefon, tablet apod.) je připojeno k síti Wi-Fi.

POZNÁMKA

√ Všechna zařízení se musí připojovat ke stejné síti.

Chytré zařízení Směřováčvač.

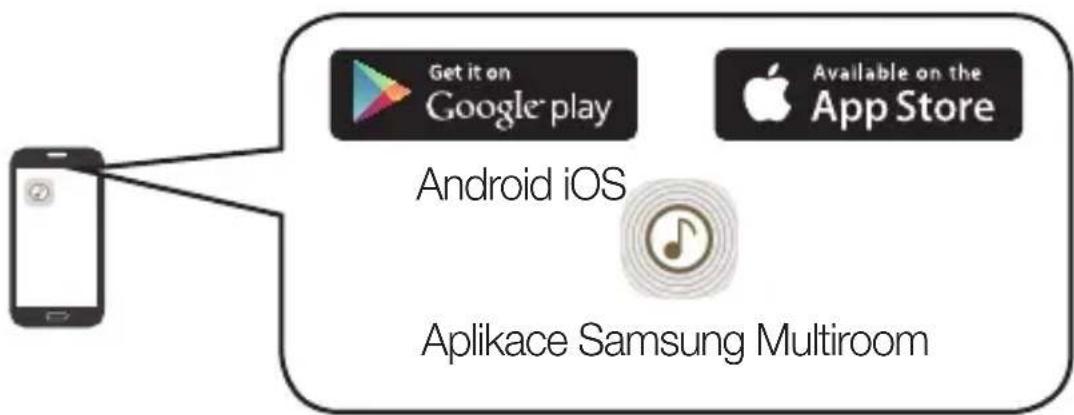

1. Do svého chytrého zařízení stáhněte a nainstalujte aplikaci Samsung Multiroom.


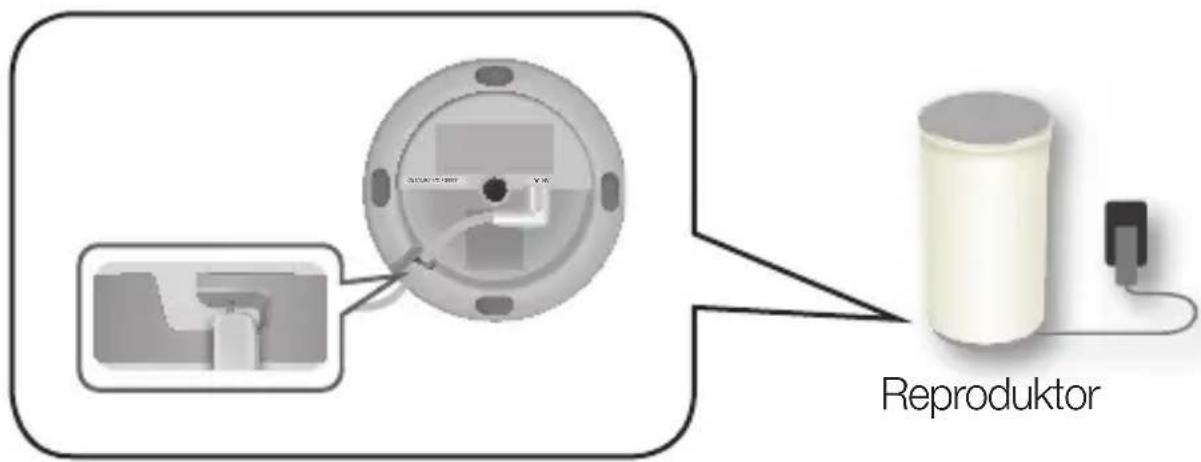

1. Připojte reproduktor k napájení.

Reproduktor

1. Na chytrém zařízení spust'te aplikaci Samsung Multiroom a dokončete nastavení podle pokynů na obrazovce.

-Po dokončení nastavení reproduktoru přehrajte hudbu.

Pokud se automatické nastavení nezdaří, postupujte podle pokynů na obrazovce.

POZNÁMKA

√ Pokud nastavení reproduktoru neustále selhává, reproduktor resetujte tím, že v jeho horní části současně stisknete a podržíte tlačítka hlasitosti (+, -) po dobu pěti sekund. V dalším kroku aplikaci restartujte a postupujte podle zobrazených pokynů pro opětovnou konfiguraci reproduktoru.

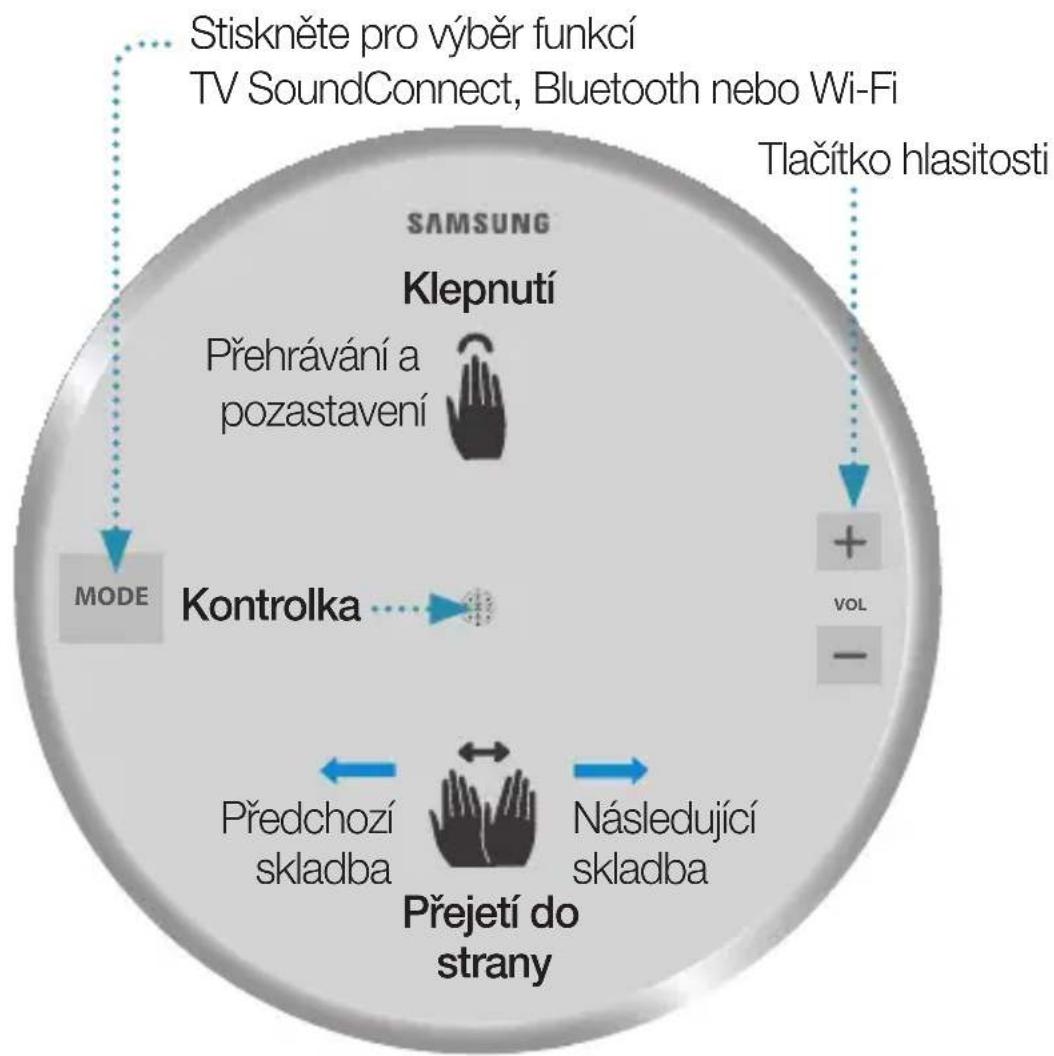


POZNÁMKY

√ Klepnutí/Přejetí do strany: Celá oblast je dostupná s výjimkou oblastí tlačítek MODE a hlasitosti (+, -) na horní straně.
√ Po 15 minutách nečinnosti přejde reproduktor do energeticky úsporného pohotovostního režimu.

SPK ADD/Wi-Fi SETUP

SERVICE

Pouze pro účely servisu.

SPK ADD/Wi-Fi SETUP SERVICE DC 19V

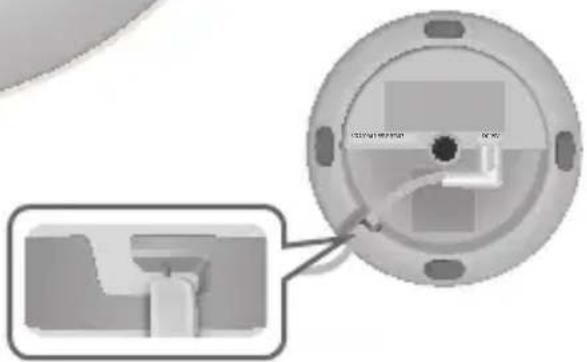

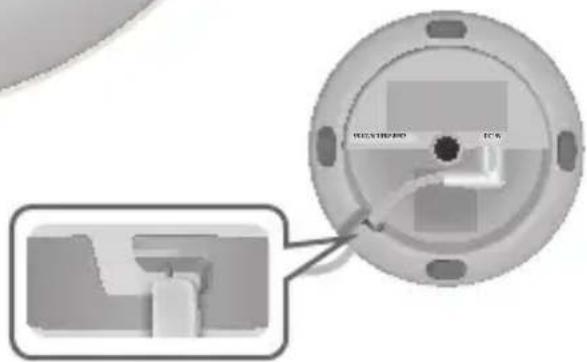

Drážka pro napájecí kabel

DC 19V

Připojte výstupní napájecí kabel adaptéru ke konektoru DC 19V na reproduktoru.

1. Jednou či několikrát stiskněte tlačítko MODE na horní straně reproduktoru, dokud nezazní zpráva „Bluetooth is ready.“ (Funkce Bluetooth je připravena.).

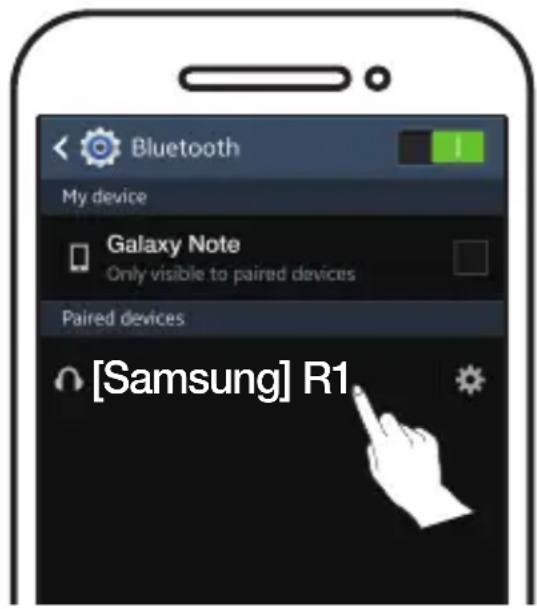

2. Povolte na chytrém telefonu funkci Bluetooth, poté vyberte ze seznamu zařízení Bluetooth položku [Samsung] R1.

√ Bez připojení k aplikaci Samsung Multiroom se může v seznamu zařízení Bluetooth zobrazit položka „Samsung Wireless Audio“.

1. Pomocí jakékoli hudební aplikace na vašem zařízení přehrávejte hudbu z reproduktoru.

POZNÁMKA

√ V režimu Bluetooth jsou u zařízení Bluetooth podporujících AVRCP dostupné funkce přehrání, pozastavení a přechodu na následující nebo předchozí skladbu.

Připojení k televizoru pomocí funkce TV SoundConnect (Bluetooth)

Funkce TV SoundConnect slouží ke snadnému navázání bezdrátového spojení mezi televizorem a reproduktory Samsung, které umožní poslouchat zvuk televize z reproduktorů.

1. Jednou či několikrát stiskněte tlačítko MODE na horní straně reproduktoru, dokud nezazní zpráva „TV SoundConnect is ready.“ (Funkce TV SoundConnect je připravena.).

POZNÁMKA

√ Funkci TV SoundConnect lze použít k připojení jednoho reproduktoru k televizoru. (postup připojení více reproduktorů k televizoru naleznete v části „Připojení k televizoru Samsung Smart TV přes síť Wi-Fi“).

1. Stiskem a přidržením tlačítka MODE na 5 sekund inicializujte režim TV SoundConnect.
2. Na televizoru se zobrazí výzva k povolení připojení. Chcete-li pokračovat, povolte připojení.

POZNÁMKY

√ Po dokončení připojení vynechejte při příštím připojení televizoru kroky 2 a 3.
√ Chcete-li připojit jiný televizor, proved'te všechny 3 kroky.
√ Funkci TV SoundConnect (SoundShare) nabízejí některé televizory Samsung uvedené na trh po roce 2012.

Připojení k televizoru Samsung Smart TV přes sít' Wi-Fi

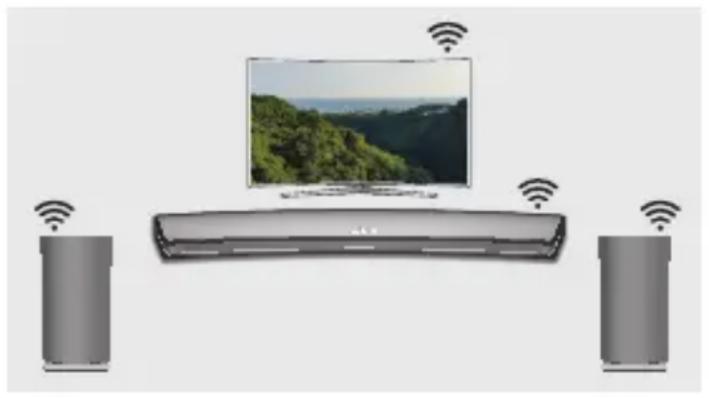

Co znamená připojení prostorového zvuku přes sít' Wi-Fi?

Pokud váš televizor Samsung podporuje režim Wi-Fi, připojte televizor a zvuková zařízení ke stejné síti Wi-Fi. Můžete si užívat zvukové zážitky ze systému prostorového zvuku.

Přehrávání zvuků televizoru pomocí zařízení Soundbar a reproduktorů

Přehrávání zvuku televizoru pouze z reproduktorů (připojit lze až pět reproduktorů)

Kontrolní seznam před připojením

※ Přečtěte si informace pro váš model televizoru.

Pro připojení k televizoru pomocí sítě Wi-Fi jsou kompatibilní pouze televizory Samsung Smart TV uvedené na trh po roce 2014 (viz uživatelská příručka dodaná s vaším televizorem.).

Pokud používáte chytrý televizor vyrobený jinou společností než Samsung,

Použijte k propojení televizoru se zařízením Samsung Soundbar kabelové připojení, které podporuje funkci Multiroom. Pak použijte aplikaci Multiroom k nastavení systému prostorového zvuku.

(Viz uživatelská příručka k zařízení Soundbar na webu Samsung.)

1. Zkontrolujte, zda jsou zařízení Soundbar a zvukové zařízení připojena k síti (Wi-Fi).

POZNÁMKA

√ Stáhněte si aplikaci Samsung Multiroom do chytrého zařízení a pak postupujte podle pokynů v aplikaci pro připojení reproduktorů nebo zařízení Soundbar k síti (Wi-Fi).

1. Zkontrolujte, zda je televizor připojen k síti.

• Postup: Nabídka→Sít'→Stav sítě

1. Zkontrolujte, zda jsou televizor, zařízení Soundbar a reproduktory připojeny ke stejné síti.

Připojování k televizoru Samsung Smart TV uvedenému na trh v roce 2016

- Připojení jednoho reproduktoru nebo zařízení Soundbar Z nabídek vyberte položku Zvukový výstup.

Nabídka Domů → Nastavení ( ⚙️ → Zvuk → Zvukový výstup → Název modelu(Wi-Fi)

- Připojení více reproduktorů nebo připojení jednoho reproduktoru společně se zařízením Soundbar

1. V nabídce televizoru vyberte položku Správce bezdrátových reproduktorů. Nabídka → Zvuk → Nastavení pro pokročilé → Správce bezdrátových reproduktorů

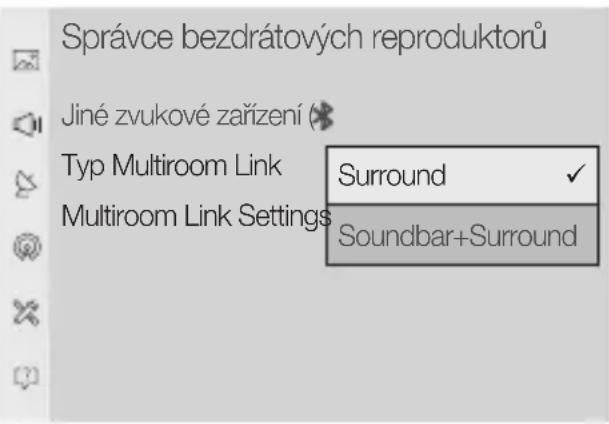

2. Vyberte Typ Multiroom Link.

Správce bezdrátových reproduktorů Jiné zvukové zařízení Typ Multiroom Link Multiroom Link Settings Surround ✓ Soundbar+Surround

- Surround :

Proved'te nastavení se 2 až 5 reproduktory

- Soundbar+Surround :

Proved'te nastavení s jedním zařízením Soundbar a dvěma reproduktory

POZNÁMKA

√ Systém prostorového zvuku není dostupný při kombinaci jednoho zařízení Soundbar a jednoho reproduktoru.

3. Vyberte položku Multiroom Link Settings. Vyberte reproduktor pro každý kanál a stisknutím tlačítka Uložit dokončete konfiguraci.

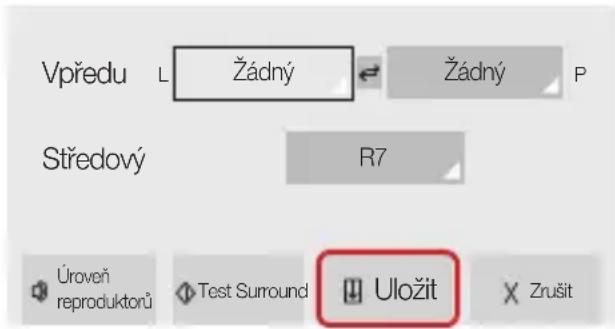

- Surround

Vpředu L Žádný Žádný P Středový R7 Úroveň reproduktorů Test Surround Uložit X Zrušit

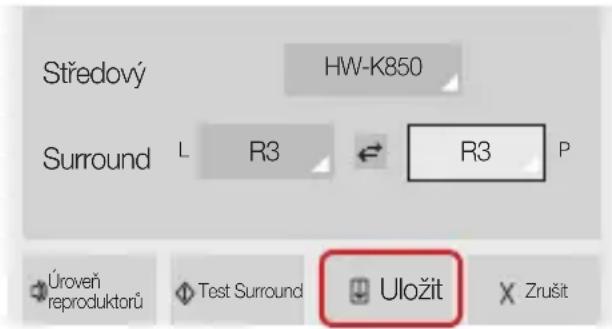

- Soundbar+Surround

Středový HW-K850 Surround L R3 R3 P Úroveň reproduktorů Test Surround Uložit X Zrušit

√ Pokud nelze připojení navázat, zkontrolujte „Kontrolní seznam před připojením“ na stránkách 9 a 10.

Připojení k televizoru Samsung Smart TV přes sít' Wi-Fi

Připojování k televizoru Samsung Smart TV uvedenému na trh v roce 2015

■ Připojení jednoho reproduktoru nebo zařízení Soundbar

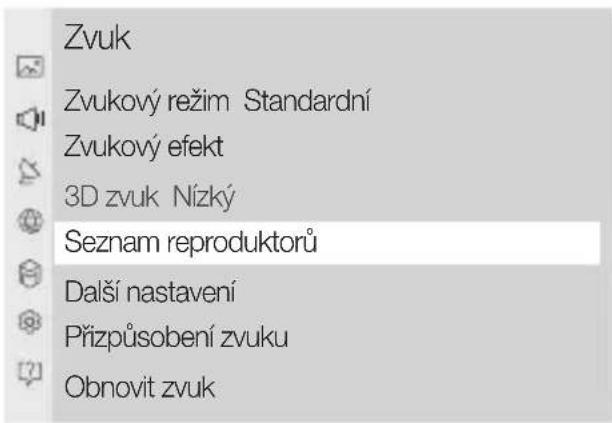

1. V nabídce televizoru vyberte položku Seznam reproduktorů. Nabídka → Zvuk → Seznam reproduktorů
2. Vyberte připojený reproduktor ze seznamu reproduktorů.

Zvuk Zvukový režim Standardní Zvukový efekt 3D zvuk Nízký Seznam reproduktorů Další nastavení Přizpůsobení zvuku Obnovit zvuk

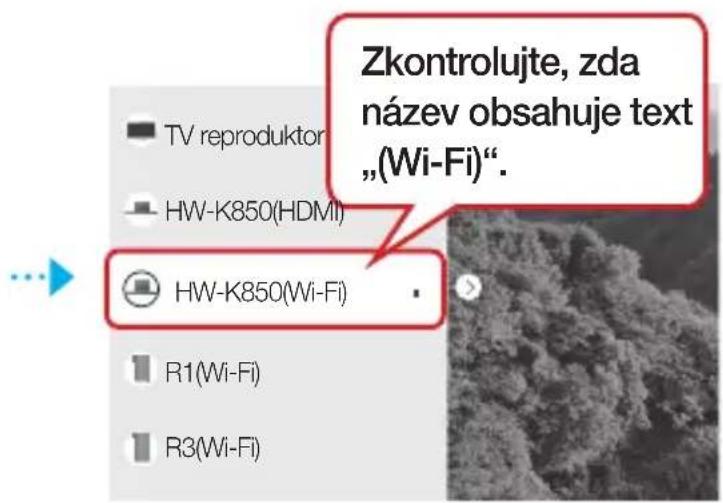

Zkontrolujte, zda název obsahuje text "(Wi-Fi)".

DŮLEŽITÉ

√ Zařízení Soundbar jsou označena takto: „Název modelu(Wi-Fi)“.

- Připojení více reproduktorů nebo připojení jednoho reproduktoru společně se zařízením Soundbar

1. Chcete-li připojit reproduktor, postupujte podle pokynů v části „Připojení jednoho reproduktoru nebo zařízení Soundbar“.

DŮLEŽITÉ

√ Chcete-li nakonfigurovat systém prostorového zvuku v souladu se zařízením Soundbar, vyberte nejprve zařízení Soundbar.

Připojení k televizoru Samsung Smart TV přes sít' Wi-Fi

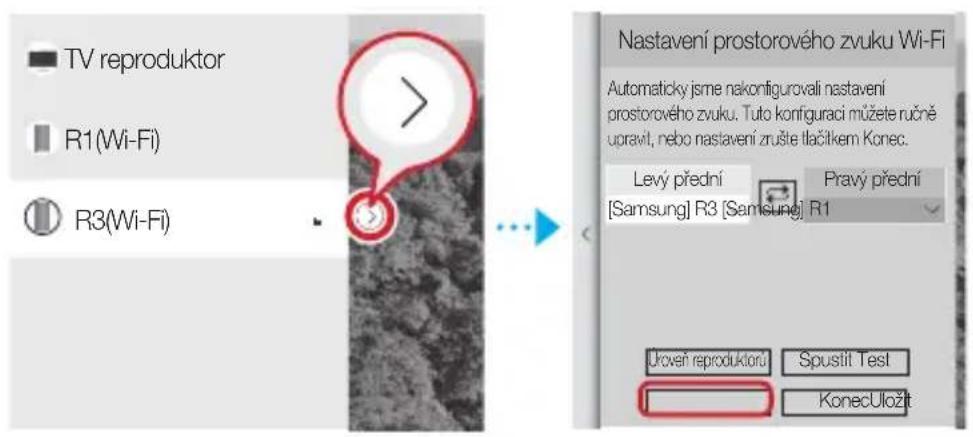

1. Po zvolení reproduktoru stiskněte na dálkovém ovládání směrovou klávesu doprava, vyberte reproduktor pro každý kanál a stisknutím tlačítka Uložit dokončete konfiguraci.

Připojení samotného reproduktoru

TV reproduktor R1(Wi-Fi) R3(Wi-Fi) Nastavení prostorového zvuku Wi-Fi Automaticky jsme nakonfigurovali nastavení prostorového zvuku. Tuto konfiguraci můžete ručně upravit, nebo nastavení zrušte tlačítkem Konec. Levy prední Pravý prední [Samsung] R3 [Samsung] R1 Uroveň reproduktorů Spustlit Test KonecUlložit

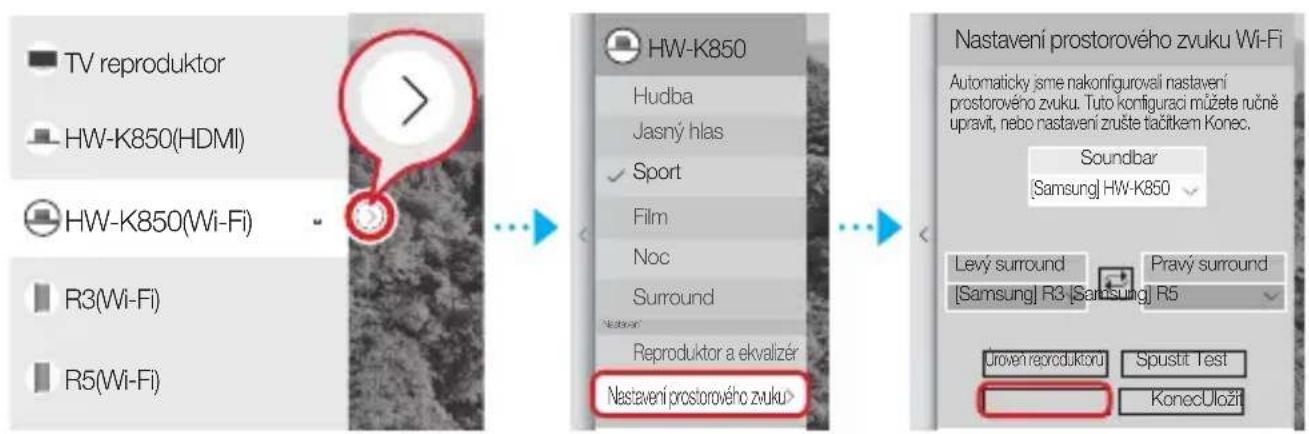

Připojení reproduktoru společně se zařízením Soundbar

√ Systém prostorového zvuku není dostupný při kombinaci jednoho zařízení Soundbar a jednoho reproduktoru.

TV reproduktor HW-K850(HDMI) HW-K850(Wi-Fi) R3(Wi-Fi) R5(Wi-Fi) HW-K850 Hudba Jasný hlas Sport Film Noc Surround Nastavení prostorového zvuku Nastavení prostorového zvuku Wi-Fi Automaticy jsme nakonfigurovali nastavení prostorového zvuku. Tuto konfiguraci můžete ručně upravit, nebo nastavení zušte tačitkem Konec. Soundbar [Samsung] HW-K850 Levy surround [ Samsung ] R3 [ Samsung ] R5 Pravy surround KonecUložit Uroven reproduktoru Spustit Test

√ Pokud nelze připojení navázat, zkontrolujte „Kontrolní seznam před připojením“ na stránkách 9 a 10.

Připojení k televizoru Samsung Smart TV přes sít' Wi-Fi

Připojování k televizoru Samsung Smart TV uvedenému na trh v roce 2014

1. Z nabídek wyberte položku Multiroom Link - Nastavení.

Nabídka → Zvuk → Nastavení reproduktorů → Multiroom Link - Nastavení

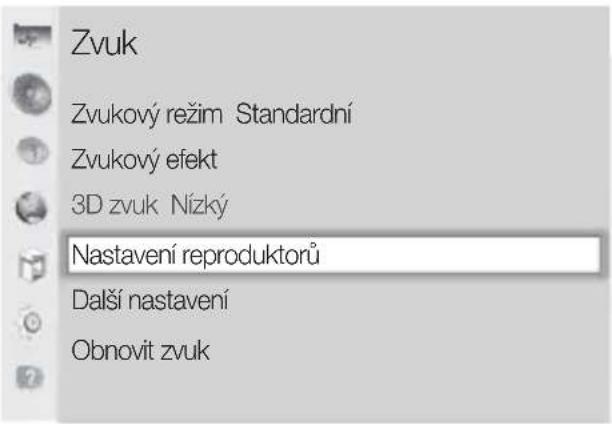

Zvuk Zvukový režim Standardní Zvukový efekt 3D zvuk Nízký Nastavení reproduktorů Další nastavení Obnovit zvuk

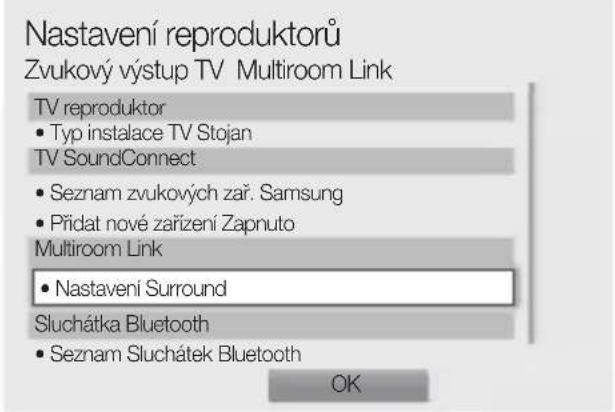

Nastavení reproduktorů Zvukový výstup TV Multiroom Link TV reproduktor • Typ instalace TV Stojan TV SoundConnect • Seznam zvukových zař. Samsung • Přídat nové zařízení Zapnuto Multiroom Link • Nastavení Surround Sluchátka Bluetooth • Seznam Sluchátek Bluetooth OK

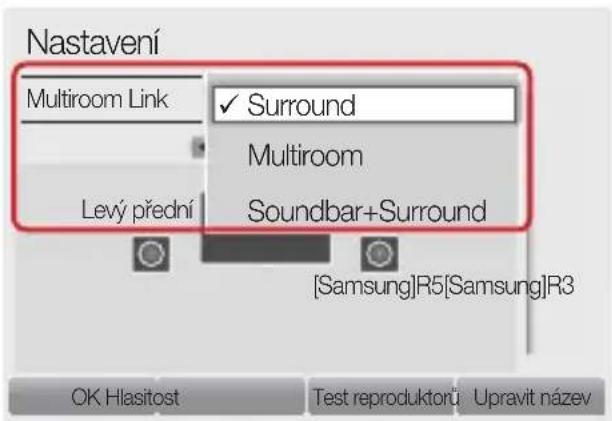

2. Vyberte typ Multiroom Link.

Nastavení Multiroom Link ✓ Surround Multiroom Levý přední Soundbar+Surround [Samsung]R5[Samsung]R3 OK Hlasitost Test reproduktorů Upravit název

- Surround :

Proved'te nastavení s jedním až pěti reproduktory.

- Soundbar+Surround :

Proved'te nastavení s jedním zařízením Soundbar, nebo jedním zařízením Soundbar a dvěma reproduktory.

POZNÁMKA

√ Systém prostorového zvuku není dostupný při kombinaci jednoho zařízení Soundbar a jednoho reproduktoru.

Připojení k televizoru Samsung Smart TV přes sít' Wi-Fi

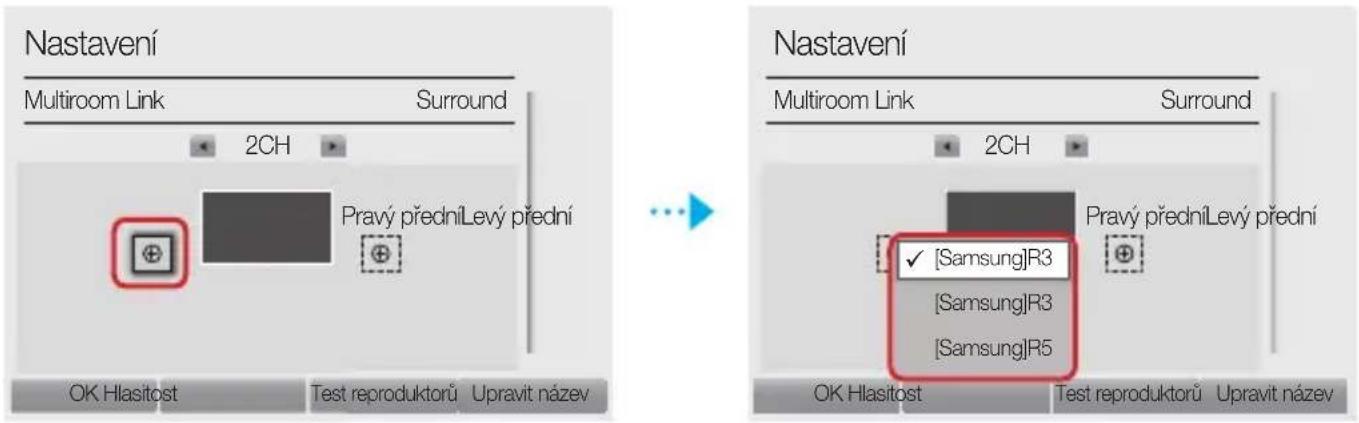

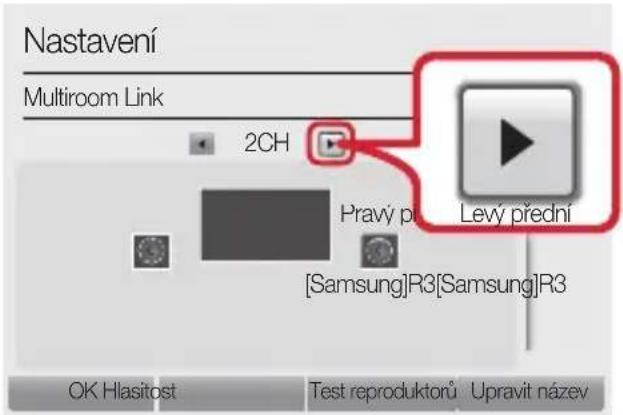

1. Vyberte počet reproduktorů, které chcete připojit, např. jeden reproduktor → 1CH, dva reproduktory → 2CH

Nastavení Multiroom Link 2CH Pravý právý [ Samsung ]R3 [ Samsung ]R3 Levy přední OK Hlasitost Test reproduktorů Upravit název

1. Vyberte reproduktor v požadované poloze a stiskněte tlačítko OK.

Nastavení Multiroom Link Surround 2CH Pravý předníLevý přední OK Hlasitost Test reproduktorů Upravit název Nastavení Multiroom Link Surround 2CH Pravý předníLevý přední ✓ [Samsung]R3 [Samsung]R3 [Samsung]R5 OK Hlasitost Test reproduktorů Upravit název

1. Nastavte výstup zvuku televizoru na Multiroom Link.

√ Pokud nelze připojení navázat, zkontrolujte „Kontrolní seznam před připojením“ na stránkách 9 a 10.

Viedierice Maršručetájs tětāis

PIEZIME

Ak automatické nastavenie zlyhá, postupujte podl’a pokynov na obrazovke.

POZNÁMKA

√ Ťuknite/Potiahnite: Dostupná je celá oblast', a to s výnimkou oblasti tlačidiel MODE a hlasitost' (-,+) v HORNEJ časti.
√ Reproduktor prejde do pohotovostného režimu na zníženie spotreby energie po 15 minútach nečinnosti.

SPK ADD/Wi-Fi SETUP

SERVICE

Výlučne na servisné účely.

SPK ADD/Wi-Fi SETUP SERVICE DC 19V

K 19 V konektoru jednosmerného prúdu na reproduktore pripojte výstupný napájací kábel od adaptéra.

RICHSTOCK IC5

1. Raz alebo viackrát sa dotknite tlačidla MODE na HORNEJ strane reproduktora, kým nebudete počut’ „Bluetooth is ready. (Bluetooth je pripravené.)“.
2. Na inteligentnom telefóne aktivujte funkciu Bluetooth a potom vyberte možnosti [Samsung] R1 zo zoznamu Bluetooth.

1. Na 5 sekúnd stlačte a podržte stlačené tlačidlo MODE, aby ste inicializovali režim TV SoundConnect.
2. Na TV sa zobrazí rozbal'ovacie okno, ktoré požaduje, aby ste pripojenie schválili. Pokračujte schválením.

POZNÁMKY

Kontrola pred pripojením

Ponuka Domov → Nastavenia ( ⚙️ → Zvuk→ Výstup zvukuut → Názov modelu(Wi-Fi)

- Soundbar+Priestorový :

Na nastavenie použite jedno zariadenie Soundbar a dva reproduktory

POZNÁMKA

1. Nastavte výstup zvuku televízora na možnost' Multiroom Link.
