NAUDOJIMO INSTRUKCIJA WAM1501 SAMSUNG

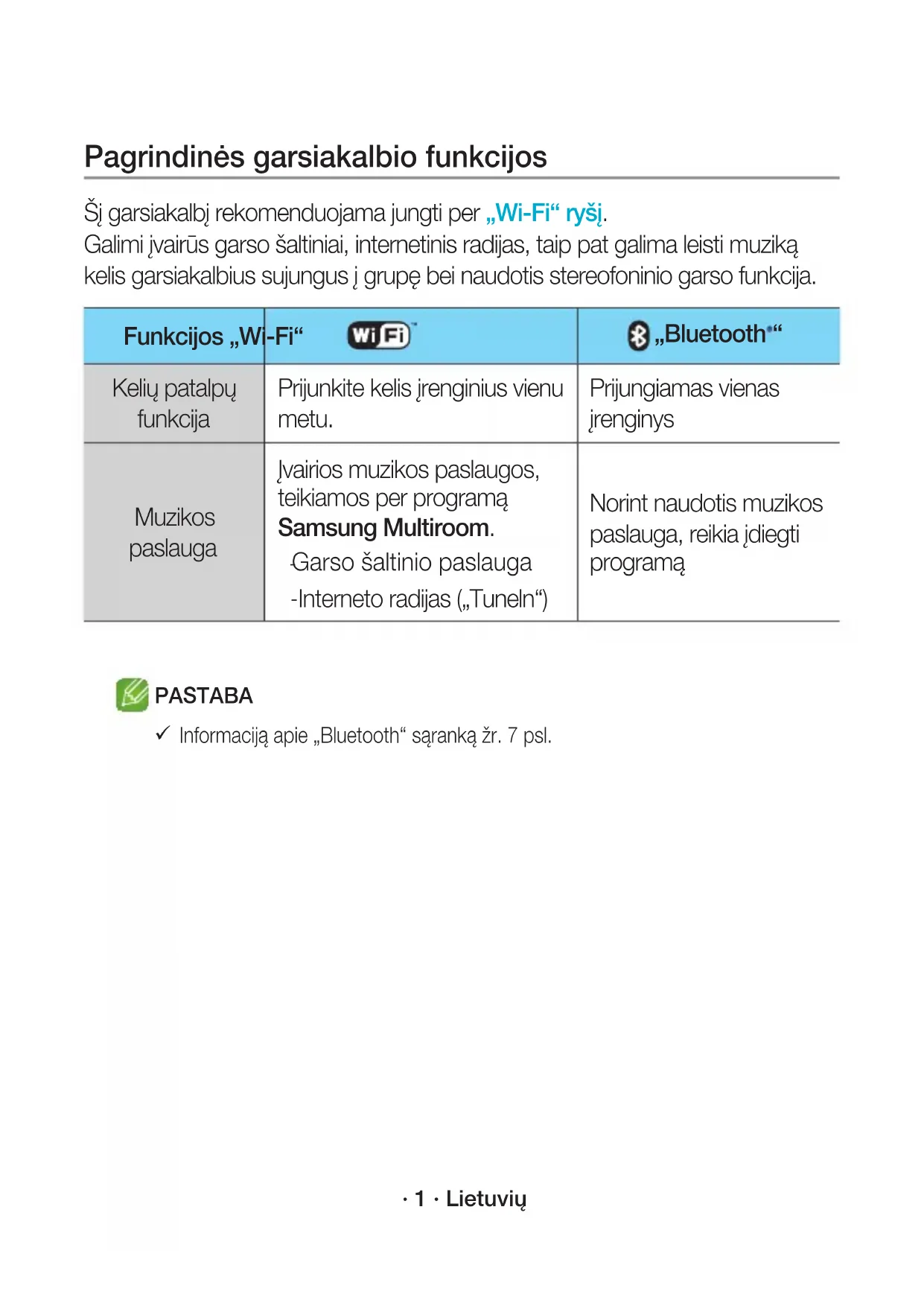

Pagrindinės garsiakalbio funkcijos

Šj garsiakalbj rekomenduojama jungti per „Wi-Fi“ ryšj.

Galimi įvairūs garso šaltiniai, internetinis radijas, taip pat galima leisti muziką kelis garsiakalbius sujungus į grupę bei naudotis stereofoninio garso funkcija.

Funkcijos „Wi-Fi“	WiFi	„Bluetooth“
Kelių patalpų funkcija	Prijunkite kelis įrenginius vienu metu.	Prijungiamas vienas įrenginys
Muzikos paslauga	Įvairios muzikos paslaugos, teikiamos per programąSamsung Multiroom.-Garso šaltinio paslauga-Interneto radijas („Tuneln“)	Norint naudotis muzikos paslauga, reikia įdiegti programą

PASTABA

√ Informacija apie „Bluetooth“ sāranką žr. 7 psl.

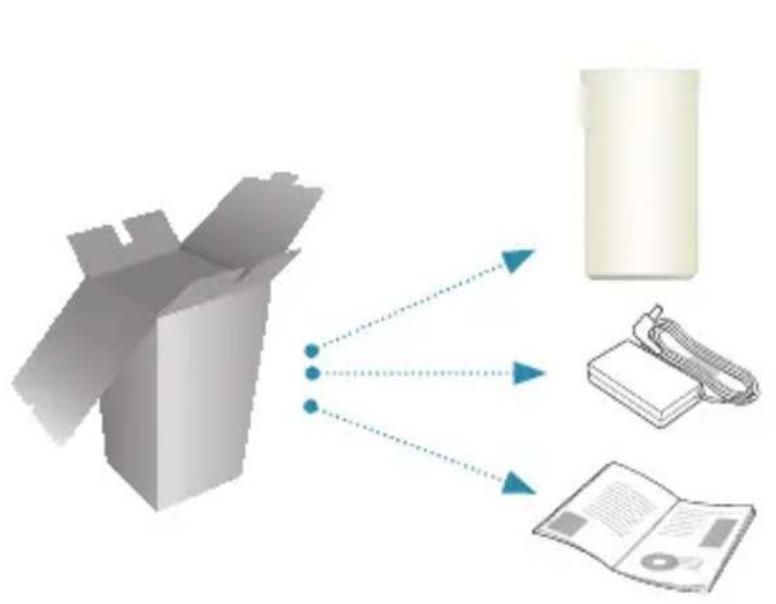

Komponentų tikrinimas

Nedèkite ant pagrindinio jrenginio jokių daiktų ir nesèdèkite ant jo.

Darbo pradžia

1. Vykdykite diegimo veiksmus, nurodytus vartotojo vadove.

2. Atsisiųskite programą Samsung Multiroom į savo išmanųjį įrenginį.

3. Jsitikinkite, kad išmanusis jrenginys (išmanusis telefonas, planšetinis kompiuteris, klaviatūra ir kt.) prijungtas prie „Wi-Fi“ tinklo.

PASTABA

√ Visus jrenginius reikia prijungti prie to paties tinklo.

Išmanusis jrenginys

Maršruto parinktuvas

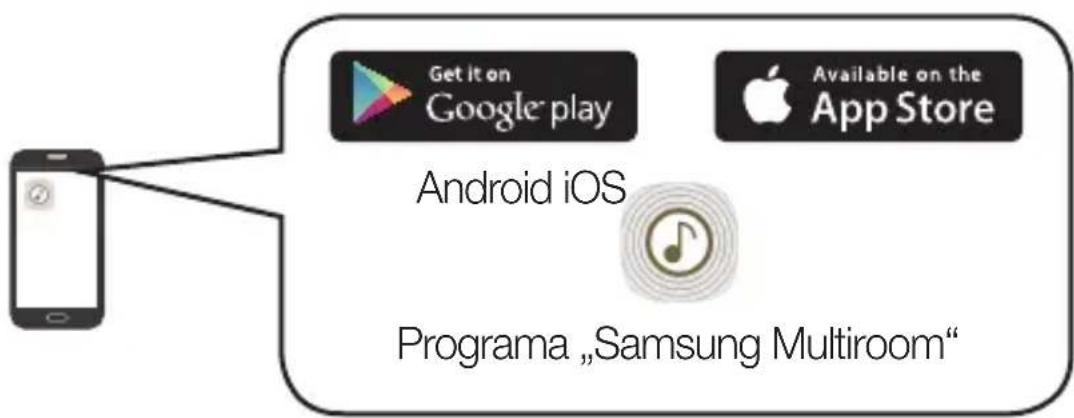

1. Savo išmaniajame jrenginyje atsiųskite ir jdiekite programą Samsung Multiroom.

1. Prijunkite garsiakalbj prie maitinimo tinklo.

1400-52000 Garsiakalbis

1. Paleiskite programą Samsung Multiroom savo išmaniajame jrenginyje ir vykdykite ekrane pateikiamus nurodymus, kad užbaigtumėte sąranką. -Leiskite muziką, kai baigsis garsiakalbių nustatymas.

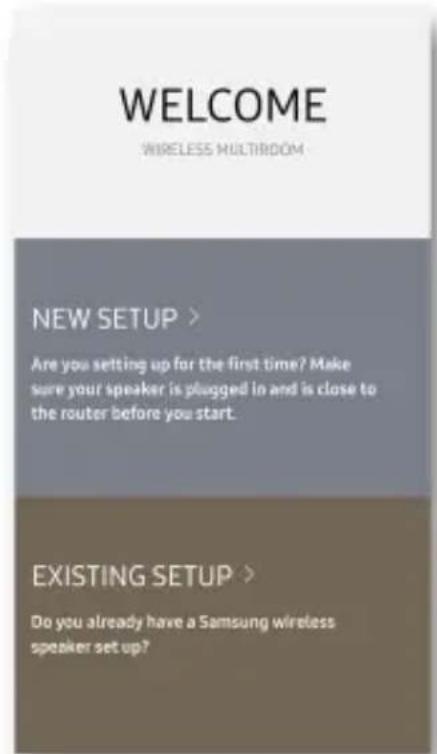

Darbo pradžios ekranas

Jei automatiškai nustatyti nepavyko, vykdykite ekrane pateikiamas instrukcijas.

PASTABA

√ Jeigu garsiakalbio nustatymas nuolat nepavyksta, vienu metu paspauskite ir palaikykite penkias sekundes garsumo (+,-) mygtukus garsiakalbio viršuje, kad garsiakalbis nusistatytų iš naujo. Tada paleiskite iš naujo programą ir vykdykite rodomas instrukcijas garsiakalbiui iš naujo sukonfigūruoti.

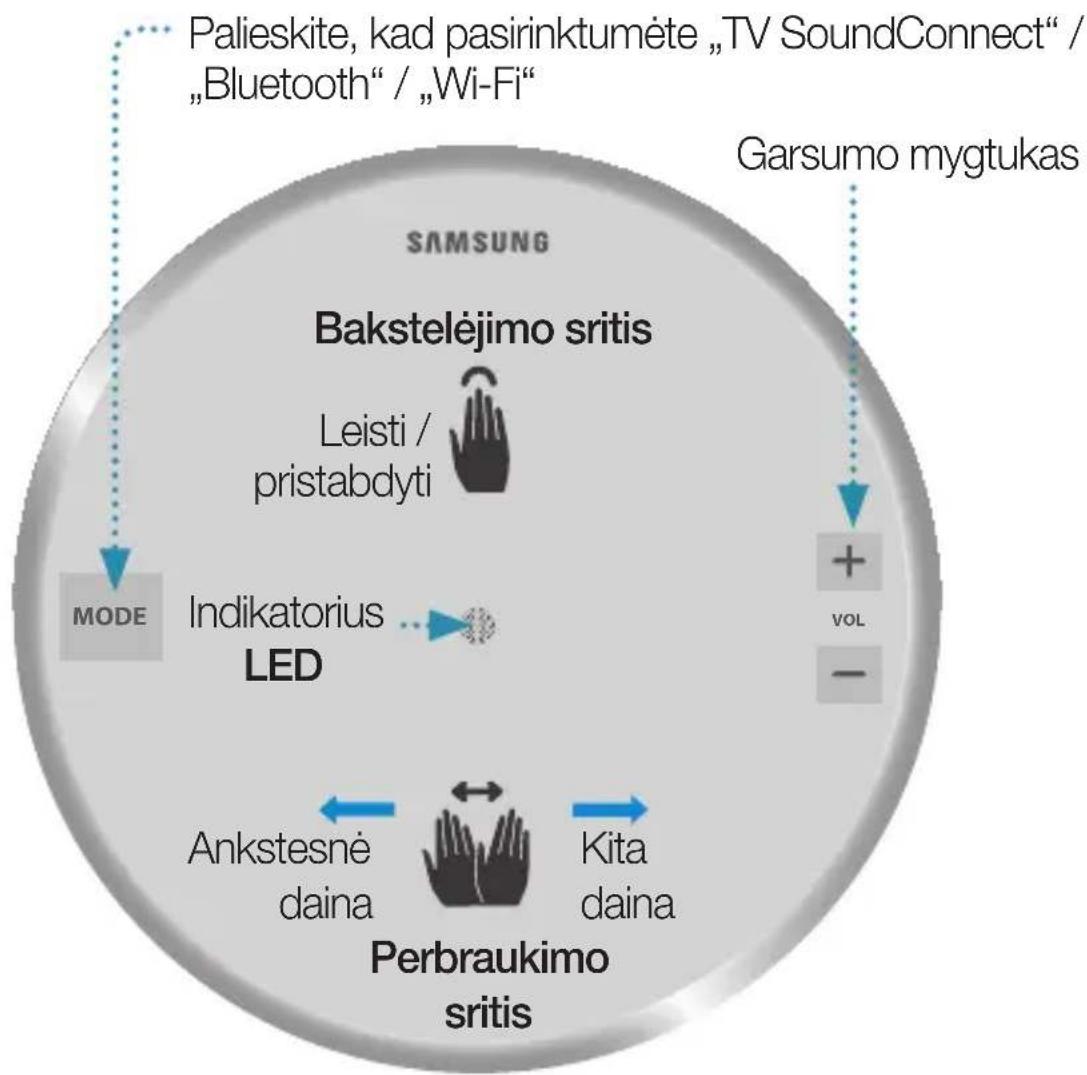


PASTABAS

√ Bakstelėjimo / perbraukimo sritys: galima naudoti visą VIRŠUTINE sriti, išskyrus MODE ir garsumo mygtuku (-, +) sriti.
√ Garsiakalbis pradės veikti budėjimo režimu, siekiant sumažinti energijos sąnaudas, po 15 minučių neveikos laiko.

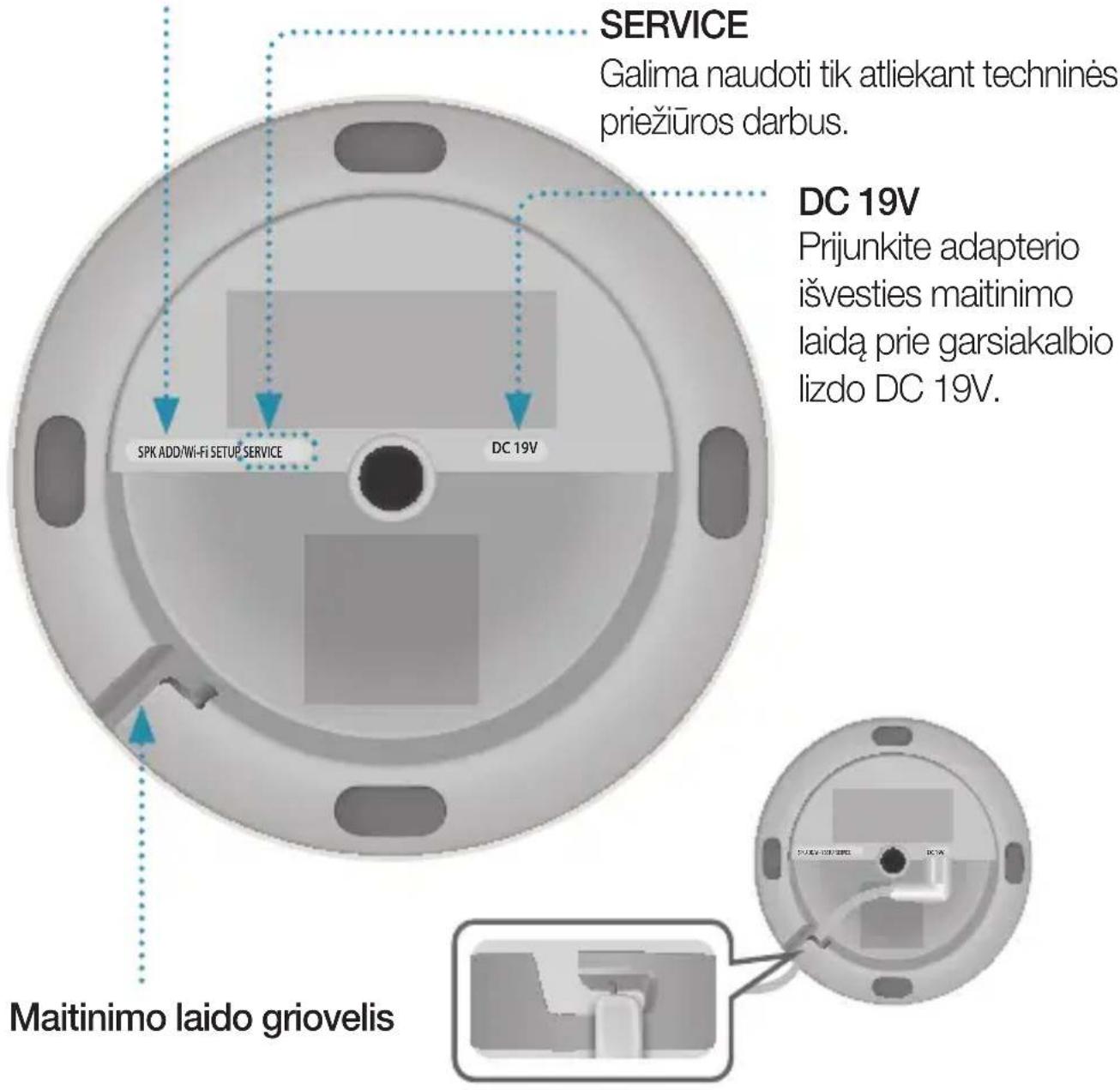

SPK ADD/Wi-Fi SETUP

SERVICE Galima naudoti tik atliekant techninės priežiūros darbus. SPK ADD/Wi-Fi SETUP SERVICE DC 19V DC 19V Prijunkite adapterio išvesties maitinimo laidą prie garsiakalbio lizdo DC 19V. Maitinimo laido griovelis

1. Palieskite garsiakalbio viršutinėje dalyje esantį mygtuką MODE vieną arba kelis kartus, kol išgirsite „Bluetooth is ready“ („Bluetooth“ parengtas naudoti).

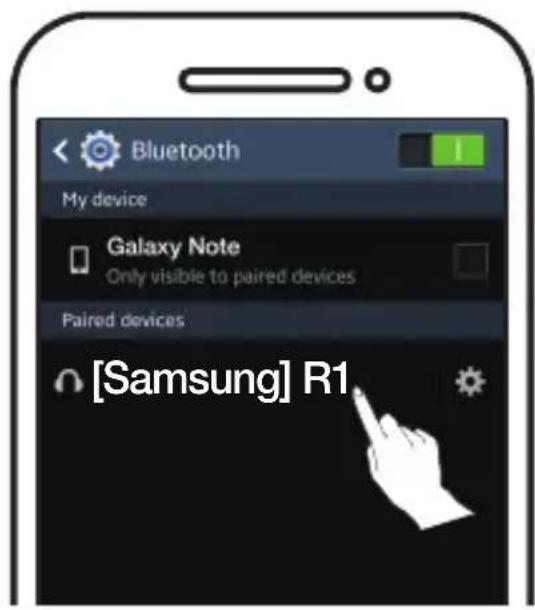

2. Jjunkite „Bluetooth“ išmaniajame telefone ir „Bluetooth“ sąraše pasirinkite [Samsung] R1.

1. Norėdami leisti muziką per savo garsiakalbj, naudokite bet kokią savo jrenginyje turimą muzikos programą.

PASTABA

√ Bluetooth veiksena funkcijos leisti / pristabdyti / kitas / ankstesnis veikia „Bluetooth“ jrenginiuose, palaikančiuose AVRCP.

Jungimas prie televizoriaus per „TV SoundConnect“ (Bluetooth)

„TV SoundConnect“ leidžia paprastai užmegzti belaidj ryšj tarp „Samsung“ televizoriaus ir garsiakalbio, kad galėtumėte televizoriaus garso klausytis per garsiakalbj.

1. Palieskite garsiakalbio viršutinėje dalyje esantį mygtuką MODE vieną arba kelis kartus, kol išgirsite „TV SoundConnect is ready“ („TV SoundConnect“ parengtas naudoti).

PASTABA

√ „TV SoundConnect“ galima naudoti vienam garsiakalbiui prie televizoriaus prijungti. (kaip prijungti keletą garsiakalbių prie televizorius, žiūrėkite „Jungimas prie Samsung Smart TV per Wi-Fi“).

1. Paspauskite ir 5 sekundes laikykite nuspaudę mygtuką MODE, kad inicijuotumėte „TV SoundConnect“ režimą.
2. Televizoriuje bus parodytas iškylantysis langas, kuriame bus prašoma patvirtinti ryšj. Patvirtinkite, jei norite tęsti.

PASTABAS

√ Kai ryšys bus užmegztas, vėl prijungdami televizorių praleiskite pirmiau nurodytus 2 ir 3 veiksmus.
√ Norėdami prijungti naują televizorių, atlikite visus 3 pirmiau nurodytus veiksmus.
√ Funkcija „TV SoundConnect“ („SoundShare“) veikia keliuose „Samsung“ televizorių modeliuose, išleistuose po 2012 m.

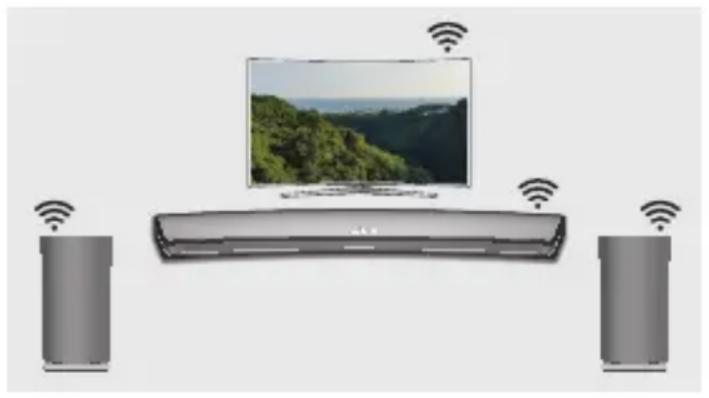

Kas yra Wi-Fi erdvinio garso jungtis?

Jeigu jūsų Samsung televizorius palaiko Wi-Fi režimą, prijunkite televizorių ir garso įrenginius prie to paties Wi-Fi tinklo. Galite mégautis garso pojūčiais iš erdvinio garso sistemos.

Televizoriaus garso atkūrimas naudojant Soundbar ir garsiakalbius

Televizoriaus garso atkūrimas naudojant tik garsiakalbius (galima prijungti iki penkių garsiakalbių)

Tikrinimų sąrašas prieš prijungiant

※ Peržiūrėkite informacija apie savo televizoriaus modelį.

Norint prijungti televizorių per Wi-Fi, suderinami tik Samsung Smart TV, išleisti po 2014 metų. (žiūrėkite su jūsų televizoriumi pateiktą naudotojo vadovą.)

Kai naudojate kito gamintojo nei Samsung išmanuji televizorių,

Naudokite laidinį jungimą tarp savo televizoriaus ir „Samsung“ Soundbar, kuris palaiko keleto patalpų funkciją. Tada naudodami „Multiroom“ programą nustatykite erdvinio garso sistemą. (Žiūrėkite Soundbar naudotojo vadovą Samsung svetainėje)

1. Pasitikslinkite, ar Soundbar ir garso jrenginys yra prijungti prie (Wi-Fi) tinklo.

PASTABA

√ Atsiųskite Samsung Multiroom programą j savo išmanųjį įrenginį, tada vykdydami instrukcijas programoje prijunkite garsiakalbius ir (arba) Soundbar prie (Wi-Fi) tinklo.

1. Pasitikslinkite, ar televizorius prijungtas prie tinklo.

- Kaip tikrinti: Meniu → Tinklas → Tinklo būsena

1. Pasitikslinkite, ar televizorius, Soundbar ir garsiakalbiai prijungti prie to paties tinklo.

Jungimas prie Samsung Smart TV, išleisto 2016 metais

■ Vieno garsiakalbio arba Soundbar prijungimas

Iš meniu pasirinkite Garso išvestis.

Pagrindinis meniu → Nustatymai (💡 → Garsas → Garso išvestis → Modelio pavadinimas(Wi-Fi)

- Keleto garsiakalbių sujungimas arba vieno garsiakalbio jungimas kartu su Soundbar

1. Televizoriaus meniu pasirinkite Belaidžio garsiakalbio tvarkytuvė.

Meniu → Garsas → Ekspertų lygio nustatymai → Belaidžio garsiakalbio tvarkytuvė

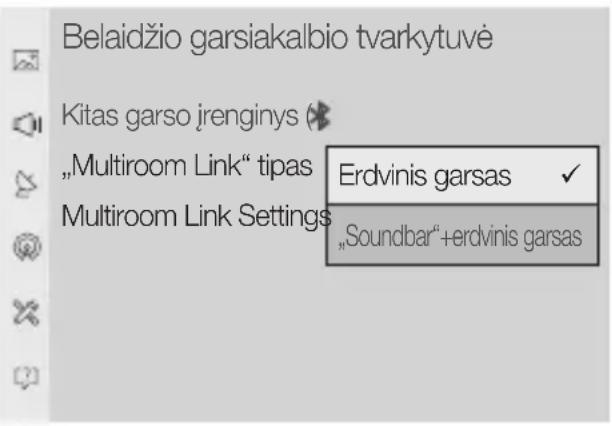

2. Pasirinkite „Multiroom Link“ tipas.

Belaidžio garsiakalbio tvarkytuvė Kitas garso jrenginys „Multiroom Link“ tipas Multiroom Link Settings Erdvinis garsas ✓ „Soundbar“+erdvinis garsas

• Erdvinis garsas : Nustatykite nuo 2 iki 5 garsiakalbių
• „Soundbar“+erdvinis garsas : Nustatykite vieną Soundbar ir du garsiakalbius

PASTABA

√ Erdvinio garso sistema yra negalima derinant vieną Soundbar ir vieną garsiakalbj.

3. Pasirinkite Multiroom Link Settings. Pasirinkite garsiakalbj kiekvienam kanalui ir pasirinkite Išsaugoti, kad užbaigtumėte konfigūravimą.

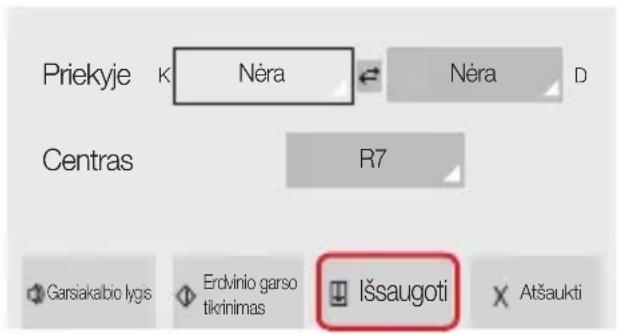

- Erdvinis garsas

Priekyje K Néra Néra D Centras R7 Garsiakalbio lygis Erdvinio garso tikrinimas Išsaugoti Atšaukti

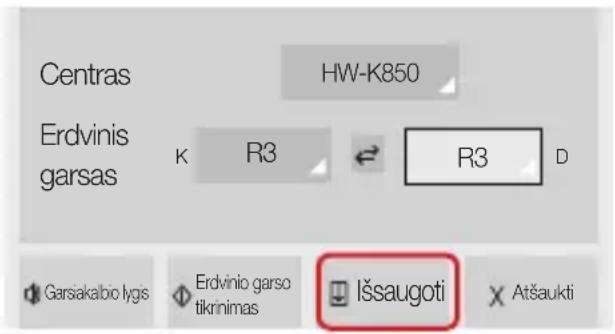

• „Soundbar“+erdvinis garsas

Centras HW-K850 Erdvinis garsas K R3 R3 D Garsakabio lygs Erdvinio garso tikrinimas Išsaugoti Atšaukti

√ Jeigu ryšio nepavyksta užmegzti, žiūrėkite „Tikrinimų sarašas prieš prijungiant“ 9 ir 10 puslapiuose.

Jungimas prie Samsung Smart TV, išleisto 2015 metais

■ Vieno garsiakalbio arba Soundbar prijungimas

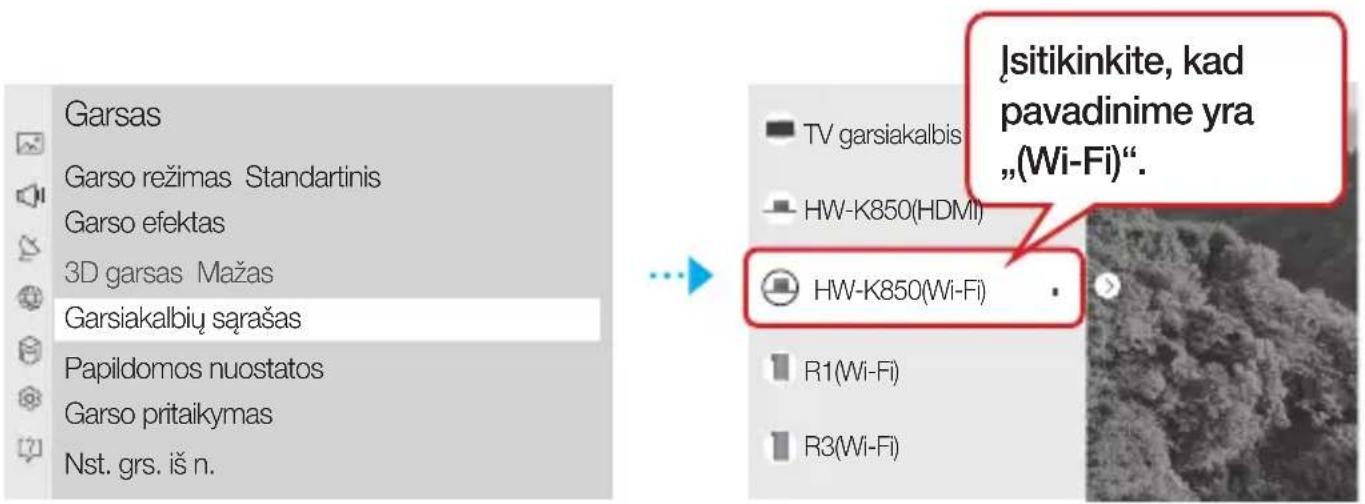

1. Televizoriaus meniu pasirinkite Garsiakalbių sarašas.
   Meniu → Garsas → Garsiakalbių sąrašas
2. Pasirinkite prijungta garsiakalbj iš garsiakalbių sąrašo.

Garsas Garso režimas Standartinis Garso efektas 3D garsas Mažas Garsiakalbių sąrašas Papildomos nuostatos Garso pritaikymas Nst. grs. iš n. İsitikinkite, kad pavadinime yra „(Wi-Fi)“. TV garsiakalbis HW-K850(HDMI) HW-K850(Wi-Fi) R1(Wi-Fi) R3(Wi-Fi)

SVARBU

√ Ilguosius garsiakalbius nurodo „Modelio pavadinimas(Wi-Fi)“.

■ Keleto garsiakalbių sujungimas arba vieno garsiakalbio jungimas kartu su Soundbar

1. Vykdydami instrukcijas skyriuje „Vieno garsiakalbio arba Soundbar prijungimas“ prijunkite garsiakalbj.

SVARBU

√ Norėdami sukonfigūruoti erdvinio garso sistemą, susietą su pailguoju garsiakalbiu, pasirinkite Soundbar pirmas.

Jungimas prie Samsung Smart TV per Wi-Fi

1. Pasirinkę garsiakalbj, paspauskite dešiniosios krypties klavišą nuotolinio valdymo pulte, pasirinkite garsiakalbj kiekvienam kanalui ir pasirinkite Išsaugoti, kad užbaigtumėte konfigūravimą.

Tik garsiakalbio prijungimas

TV garsiakalbis R1(Wi-Fi) R3(Wi-Fi) „Wi-Fi“ erdvinio garso nustatymas Automatiškai sukonfigūravome erdvino garso nustatymą. Galite neautomatiškai redaguoti šią konfigūracią arba pasirinkti „Išeiti“, kad atša.ktumėte. Priekinis kairėje Priekinis dešinėje [Samsung] R3 [Samsung] R1 Garsiakalbio lygis Pradėti tikrinti Išeitišsaupoti

Garsiakalbio jungimas kartu su Soundbar

√ Erdvinio garso sistema yra negalima derinant vieną Soundbar ir vieną garsiakalbj.

TV garsiakalbis HW-K850(HDMI) HW-K850(Wi-Fi) R3(Wi-Fi) R5(Wi-Fi) HW-K850 Muzika Aiškus balsas Sportas Filmas Naktinis Surround Nustatymas Žemu dežnių kolonėle ir godrinuvas Erdvino garso nustatymas > „Wi-Fi“ erdvinio garso nustatymas Automatiška sukonfigūravome erdvinio garso nustatyma. Gaite neautomatiška redaguot šą konfiguraciją arba pasirinkti „Išeti“, kad atšauktumėte. Soundbar [Samsung] HW-K850 „Surround“ kairėje [Samsung] R3 [Samsung] R5 „Surround“ dešinėje Garsiakalbio lygis Pradėti tikrinti Iseitilšsaugoti

√ Jeigu ryšio nepavyksta užmegzti, žiūrėkite „Tikrinimų sąrašas prieš prijungiant“ 9 ir 10 puslapiuose.

Jungimas prie Samsung Smart TV, išleisto 2014 metais

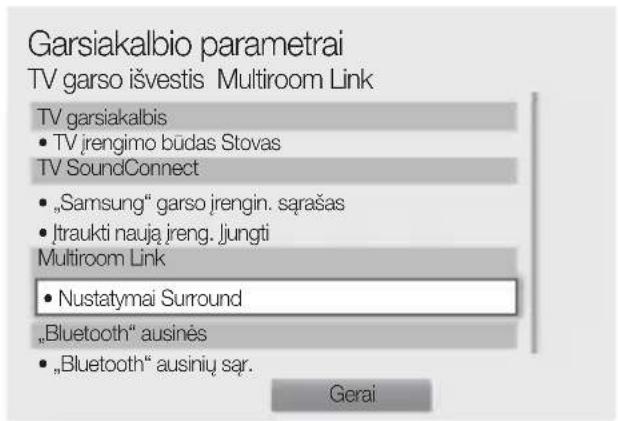

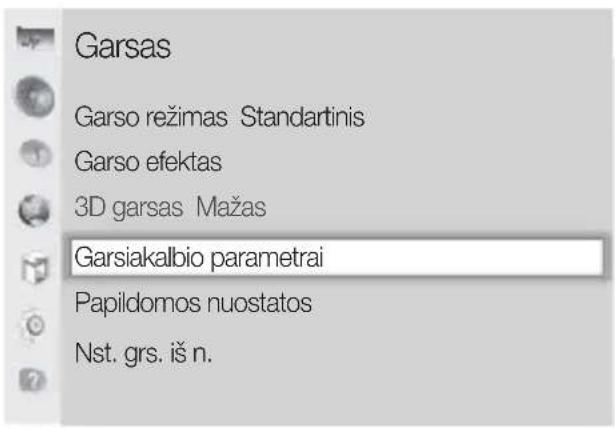

1. Iš meniu pasirinkite Multiroom Link - Nustatymai.

Meniu → Garsas → Garsiakalbio parametrai → Multiroom Link - Nustatymai

Garsas Garso režimas Standartinis Garso efektas 3D garsas Mažas Garsiakalbio parametrai Papildomos nuostatos Nst. grs. iš n.

Garsiakalbio parametrai TV garso išvestis Multiroom Link TV garsiakalbis • TV jrengimo būdas Stovas TV SoundConnect • „Samsung“ garso jrengin. sąrašas • Jtraukti naują jreng. Jiungti Multiroom Link • Nustatymai Surround „Bluetooth“ ausinės • „Bluetooth“ ausinių sąr. Gerai

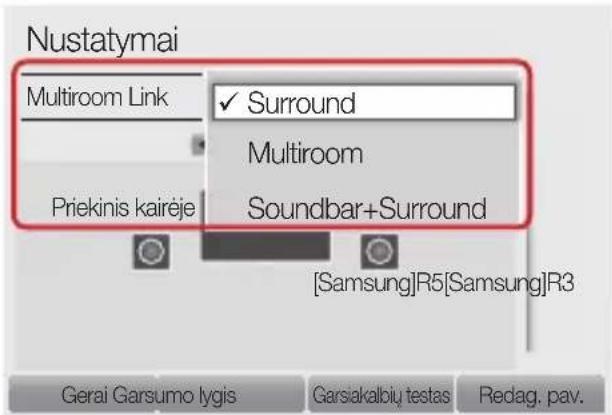

2. Pasirinkite Multiroom Link tipa.

Nustatymai Multiroom Link ✓ Surround Multiroom Priekinis kairėje Soundbar+Surround [Samsung]R5[Samsung]R3 Gerai Garsumo lygis Garsiakalbių testas Redag. pav.

- Surround :

Nuo vieno iki penkių garsiakalbių nustatymas.

- Soundbar+Surround :

Nustatymas su vienu Soundbar arba su vienu Soundbar ir dviem garsiakalbiais.

PASTABA

√ Erdvinio garso sistema yra negalima derinant vieną Soundbar ir vieną garsiakalbj.

Jungimas prie Samsung Smart TV per Wi-Fi

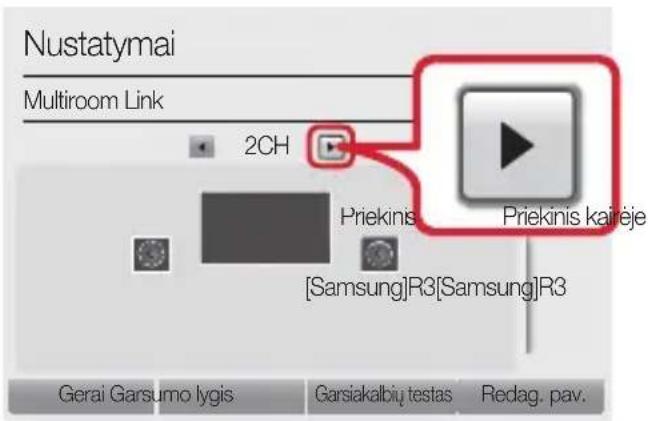

3. Pasirinkite, kiek garsiakalbių prijungti.

pvz., vienas garsiakalbis → 1CH, du garsiakalbiai → 2CH

Nustatymai Multiroom Link 2CH Priekinis Priekinis kalièje [Samsung]R3[Samsung]R3 Gerai Garsumo lygis Gasiakalbių testas Redag. pav.

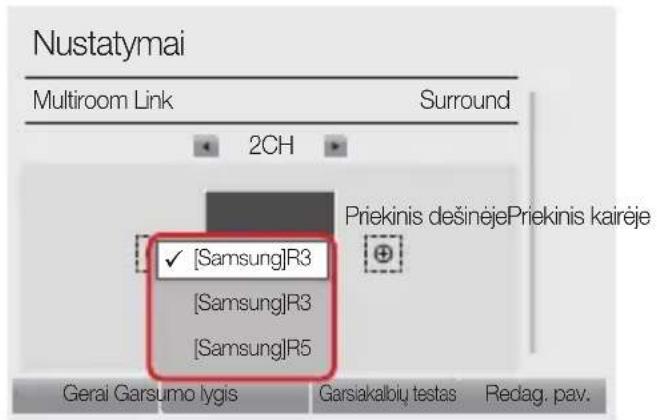

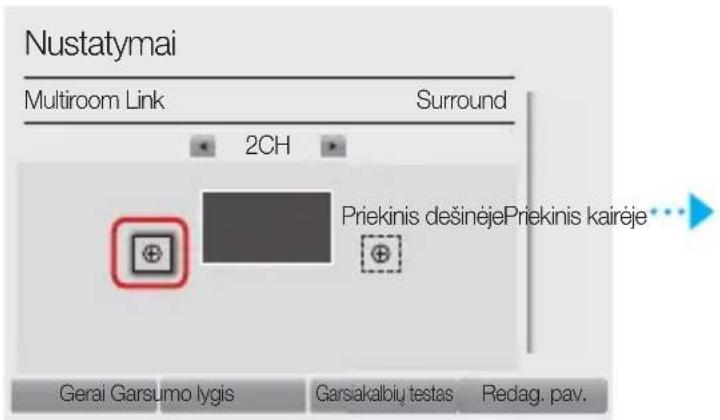

4. Pasirinkite garsiakalbj norimoje padėtyje ir pasirinkite Gerai.

Nustatymai Multiroom Link Surround 2CH Priekinis dešineje Priekinis kaireje Gerai Garsumo lygis Garsakalbiy testas Redag. pav.

Nustatymai Multiroom Link Surround 2CH Priekinis dešinėje Priekinis kairėje ✓ [Samsung]R3 [Samsung]R3 [Samsung]R5 Gerai Garsumo lygis Garsiakalbių testas Redag. pav.

5. Nustatykite televizoriaus garso išvesti j Multiroom Link.

√ Jeigu ryšio nepavyksta užmegzti, žiūrėkite „Tikrinimų sąrašas prieš prijungiant“ 9 ir 10 puslapiuose.
