NAUDOJIMO INSTRUKCIJA WAM3501 SAMSUNG

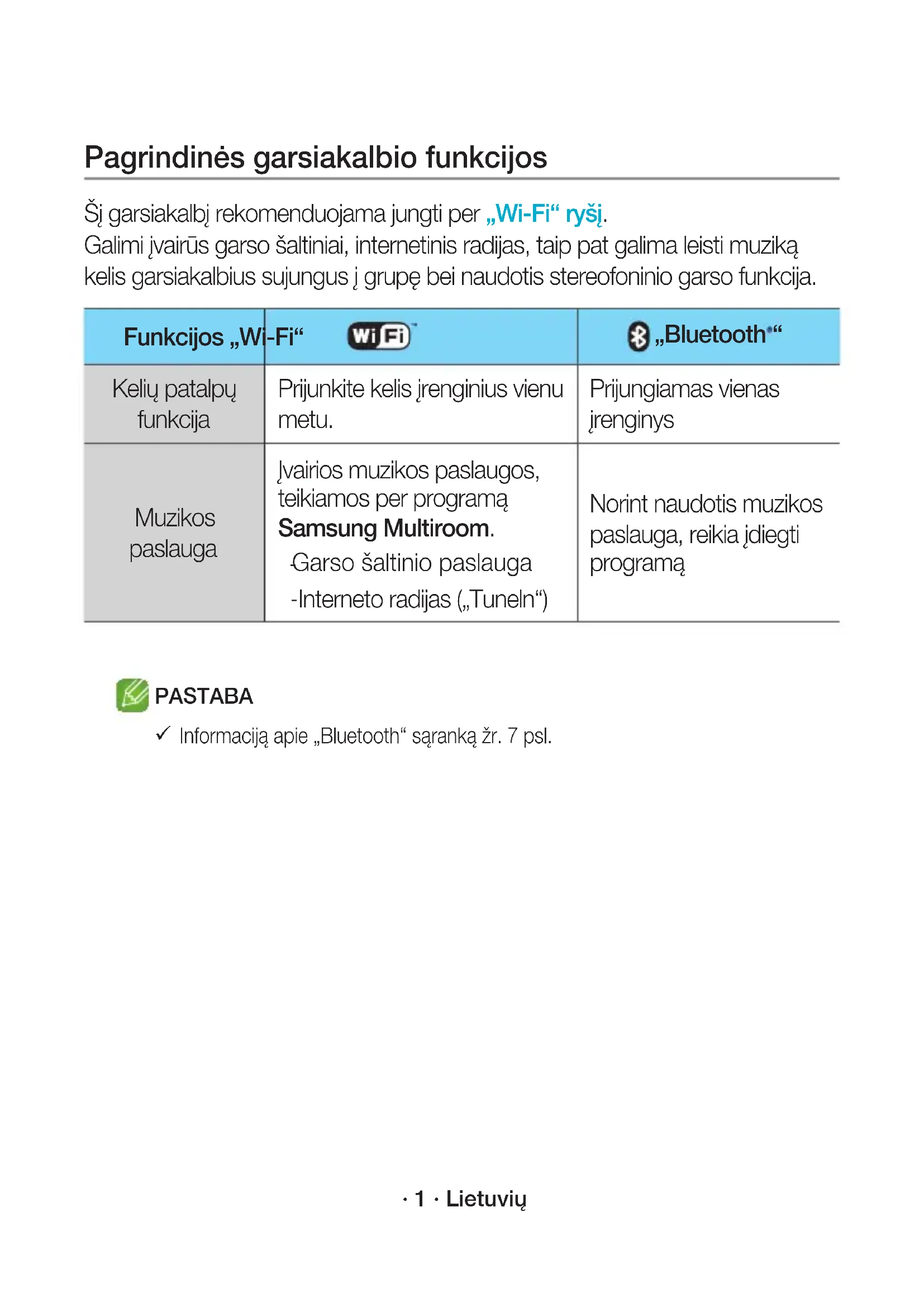

Ja savienojumu neizdodas izveidot, skatiet sadaļu “Pārbaudes punktu saraksts pirms savienojuma izveides” 9. un 10. lpp. WAM3501-EN_15p-LAT-QSG-0901.indd 15 2016-09-01 4:57:08· 1 · Lietuvių Pagrindinės garsiakalbio funkcijos Šį garsiakalbį rekomenduojama jungti per „Wi-Fi“ ryšį. Galimi įvairūs garso šaltiniai, internetinis radijas, taip pat galima leisti muziką kelis garsiakalbius sujungus į grupę bei naudotis stereofoninio garso funkcija. Funkcijos „Wi-Fi“ „Bluetooth

Kelių patalpų funkcija Prijunkite kelis įrenginius vienu metu. Prijungiamas vienas įrenginys Muzikos paslauga Įvairios muzikos paslaugos, teikiamos per programą Samsung Multiroom.

Garso šaltinio paslauga - Interneto radijas („Tuneln“) Norint naudotis muzikos paslauga, reikia įdiegti programą PASTABA

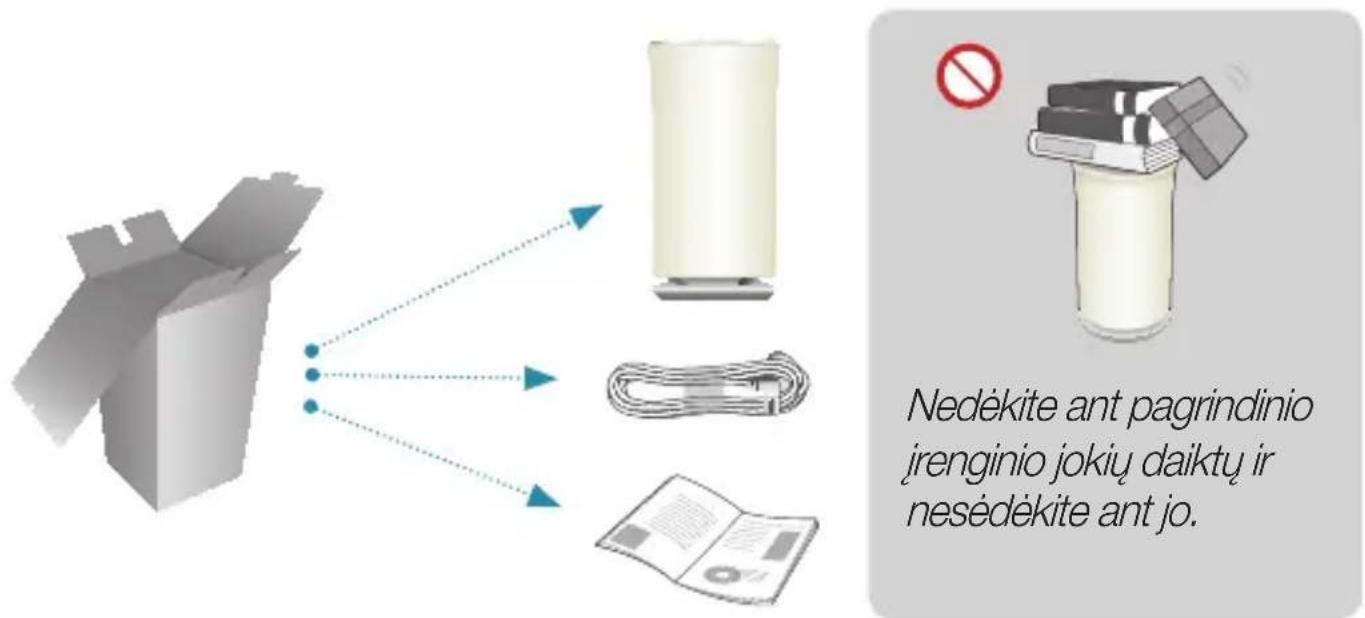

Informaciją apie „Bluetooth“ sąranką žr. 7 psl. WAM3501-EN_15p-LTU-QSG-0901.indd 1 2016-09-01 4:57:21· 2 · Lietuvių Komponentų tikrinimas Nedėkite ant pagrindinio įrenginio jokių daiktų ir nesėdėkite ant jo. MODE Darbo pradžia

1. Vykdykite diegimo veiksmus, nurodytus vartotojo vadove.

2. Atsisiųskite programą Samsung Multiroom į savo išmanųjį įrenginį.

1. Įsitikinkite, kad išmanusis įrenginys

(išmanusis telefonas, planšetinis kompiuteris, klaviatūra ir kt.) prijungtas prie „Wi-Fi“ tinklo. PASTABA

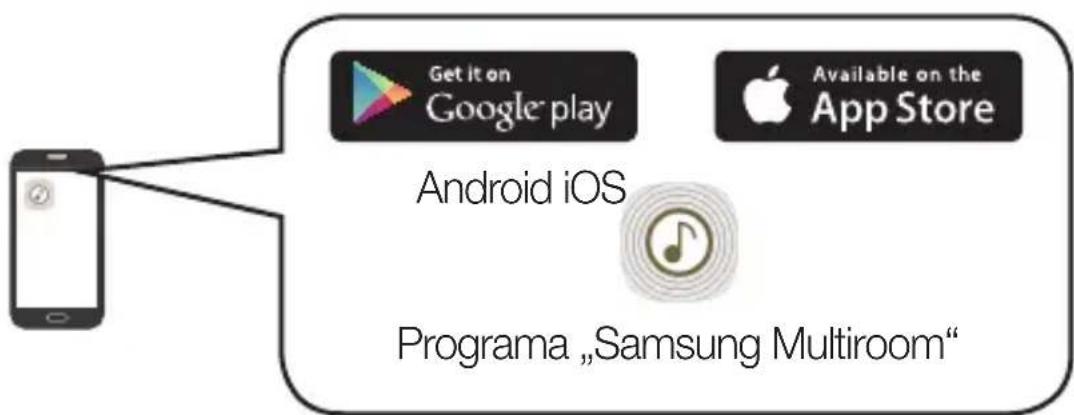

2. Savo išmaniajame įrenginyje atsiųskite ir įdiekite programą Samsung

Multiroom. Android iOS Programa „Samsung Multiroom“

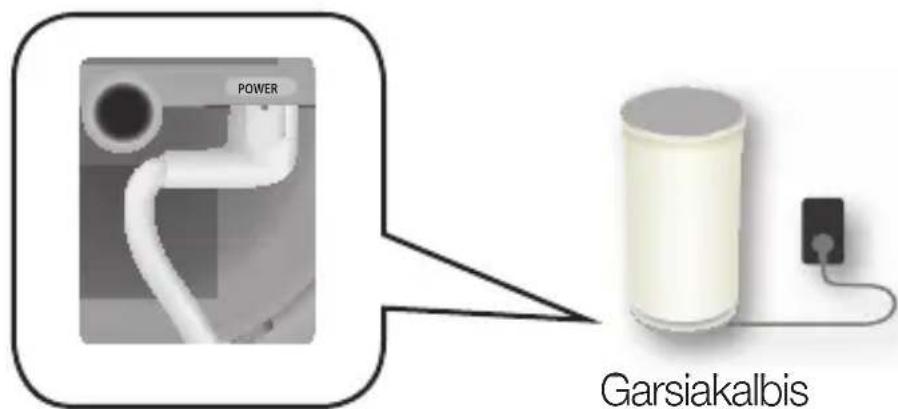

3. Prijunkite garsiakalbį prie maitinimo tinklo.

POWER Garsiakalbis Giklbi Išmanusis įrenginys Maršruto parinktuvas

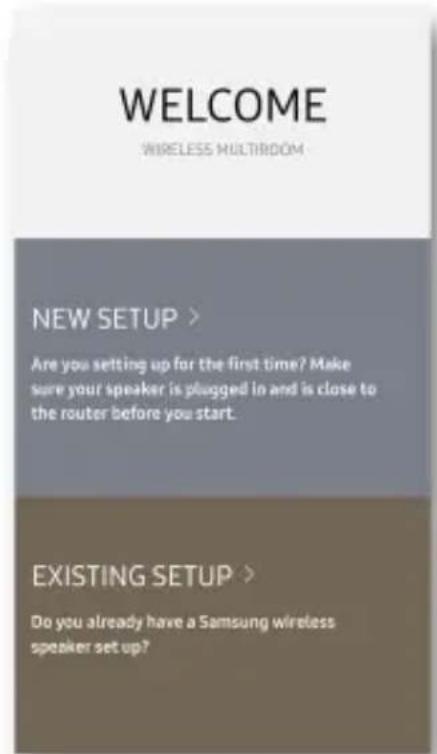

4. Paleiskite programą Samsung Multiroom savo išmaniajame įrenginyje ir

vykdykite ekrane pateikiamus nurodymus, kad užbaigtumėte sąranką. - Leiskite muziką, kai baigsis garsiakalbių nustatymas. Darbo pradžios ekranas Jei automatiškai nustatyti nepavyko, vykdykite ekrane pateikiamas instrukcijas. PASTABA

Jeigu garsiakalbio nustatymas nuolat nepavyksta, vienu metu paspauskite ir palaikykite penkias sekundes garsumo (+,–) mygtukus garsiakalbio viršuje, kad garsiakalbis nusistatytų iš naujo. Tada paleiskite iš naujo programą ir vykdykite rodomas instrukcijas garsiakalbiui iš naujo sukonfigūruoti.

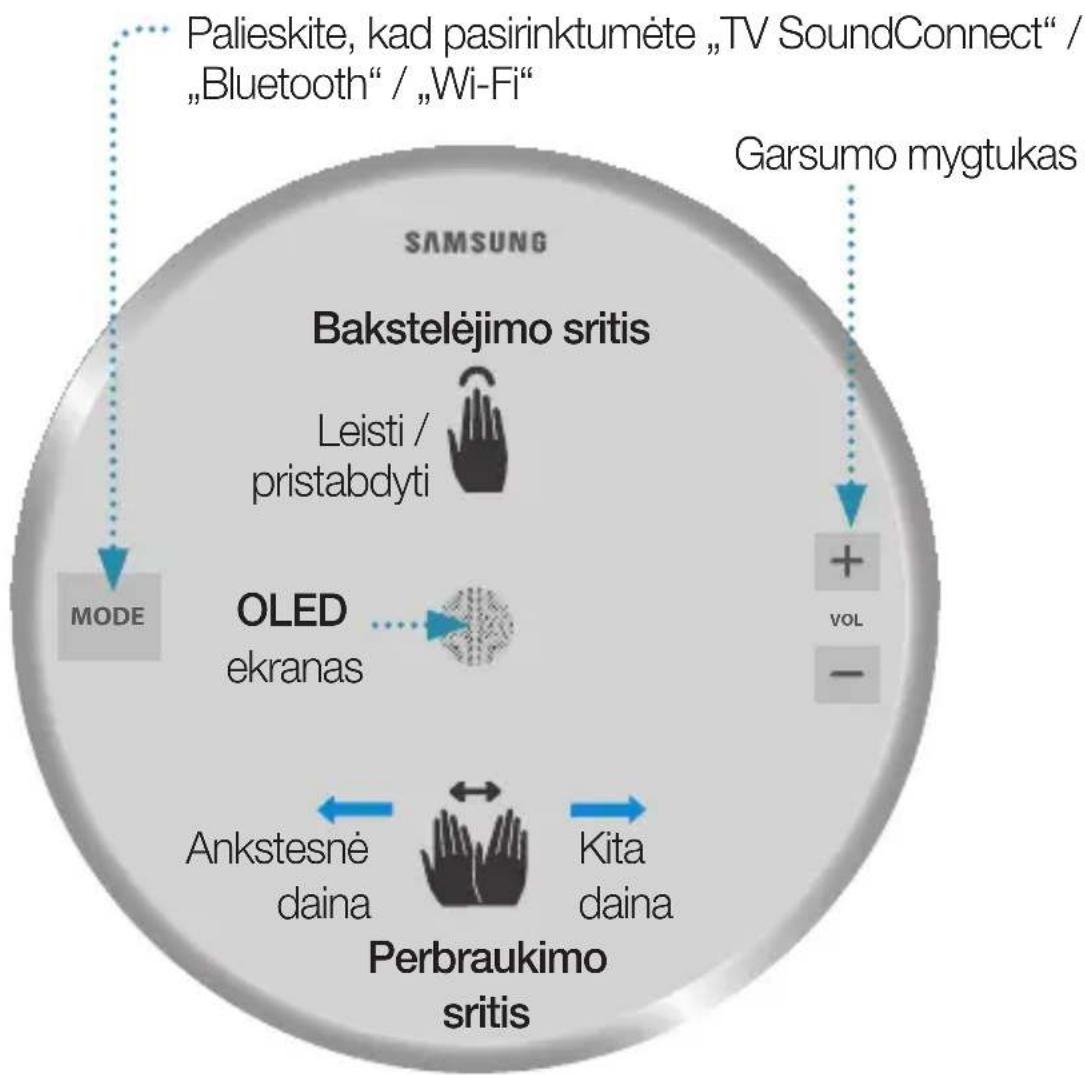

ukus biui Garsiakalbio viršutinė dalis Garsumo mygtukas MODE VOL Palieskite, kad pasirinktumėte „TV SoundConnect“ / „Bluetooth“ / „Wi-Fi“ Ankstesnė daina Kita daina Perbraukimo sritis OLED ekranas Leisti / pristabdyti Bakstelėjimo sritis PASTABAS

Bakstelėjimo / perbraukimo sritys: galima naudoti visą VIRŠUTINĘ sritį, išskyrus MODE ir garsumo mygtukų (-, +) sritį.

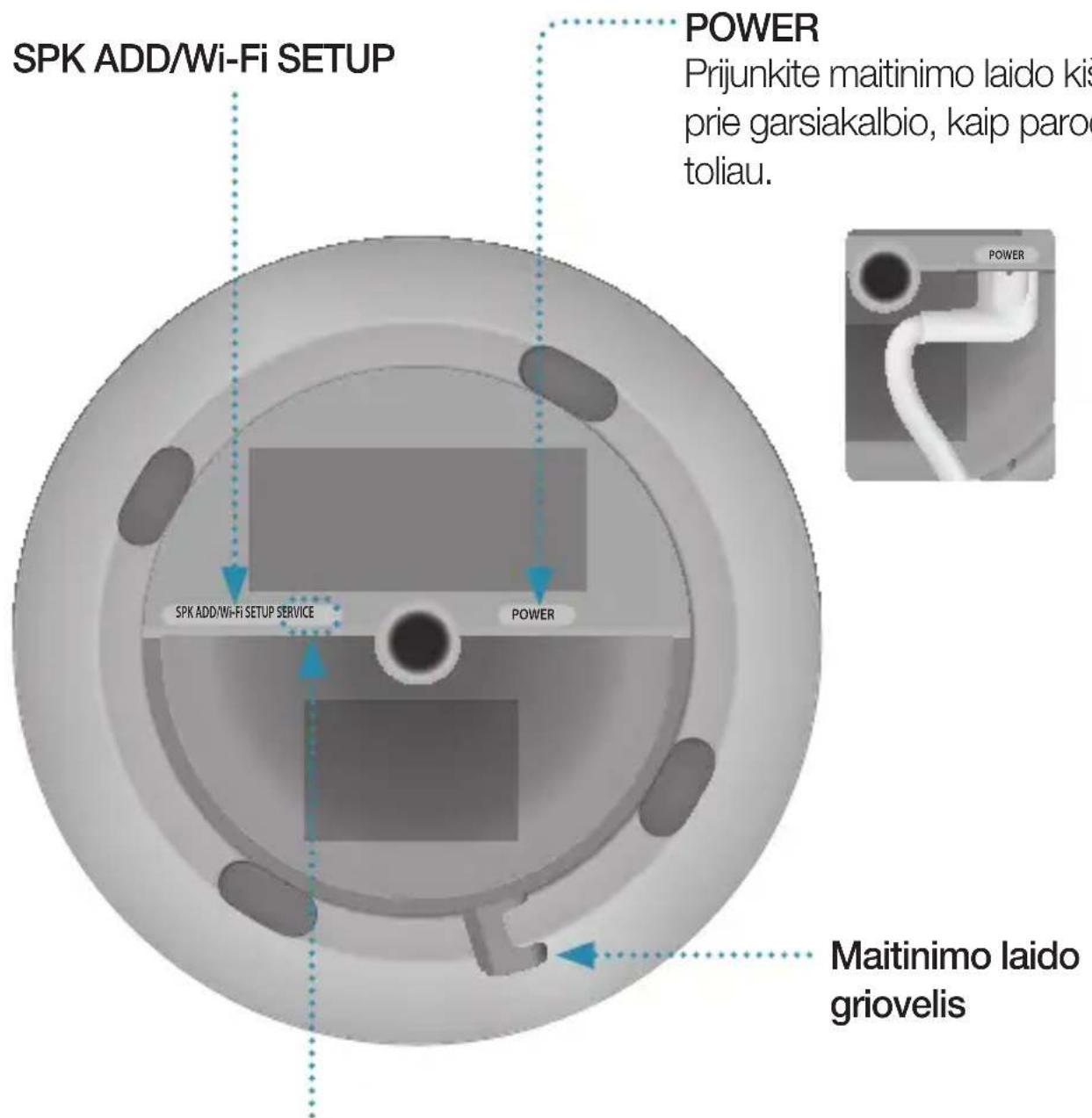

Garsiakalbis pradės veikti budėjimo režimu, siekiant sumažinti energijos sąnaudas, po 15 minučių neveikos laiko. WAM3501-EN_15p-LTU-QSG-0901.indd 5 2016-09-01 4:57:31· 6 · Lietuvių Garsiakalbio apatinė dalis POWER SPK ADD/Wi-Fi SETUP Lizdas SERVICE Galima naudoti tik atliekant techninės priežiūros darbus. Maitinimo laido griovelis POWER Prijunkite maitinimo laido kištuką prie garsiakalbio, kaip parodyta toliau. SPK ADD/Wi-Fi SETUP SERVICE POWER „Bl

įre WAM3501-EN_15p-LTU-QSG-0901.indd 6 2016-09-01 4:57:32· 7 · Lietuvių uką yta „Bluetooth“ naudojimas®

1. Palieskite garsiakalbio viršutinėje dalyje esantį mygtuką MODE vieną arba

kelis kartus, kol išgirsite „Bluetooth is ready“ („Bluetooth“ parengtas naudoti).

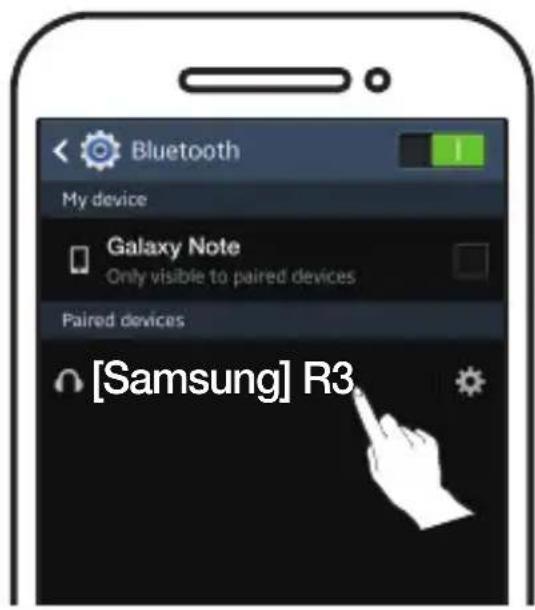

2. Įjunkite „Bluetooth“ išmaniajame telefone ir „Bluetooth“ sąraše pasirinkite

3. Norėdami leisti muziką per savo garsiakalbį, naudokite bet kokią savo

įrenginyje turimą muzikos programą. PASTABA

Bluetooth veiksena funkcijos leisti / pristabdyti / kitas / ankstesnis veikia „Bluetooth“ įrenginiuose, palaikančiuose AVRCP. WAM3501-EN_15p-LTU-QSG-0901.indd 7 2016-09-01 4:57:33· 8 · Lietuvių Jungimas prie televizoriaus per „TV SoundConnect“ (Bluetooth) „TV SoundConnect“ leidžia paprastai užmegzti belaidį ryšį tarp „Samsung“ televizoriaus ir garsiakalbio, kad galėtumėte televizoriaus garso klausytis per garsiakalbį.

1. Palieskite garsiakalbio viršutinėje dalyje esantį mygtuką MODE vieną arba

„TV SoundConnect“ galima naudoti vienam garsiakalbiui prie televizoriaus prijungti. (kaip prijungti keletą garsiakalbių prie televizorius, žiūrėkite „Jungimas prie Samsung Smart TV per Wi-Fi“).

2. Paspauskite ir 5 sekundes laikykite nuspaudę mygtuką MODE, kad

inicijuotumėte „TV SoundConnect“ režimą.

3. Televizoriuje bus parodytas iškylantysis langas, kuriame bus prašoma

patvirtinti ryšį. Patvirtinkite, jei norite tęsti. PASTABAS

Kai ryšys bus užmegztas, vėl prijungdami televizorių praleiskite pirmiau nurodytus 2 ir 3 veiksmus.

Norėdami prijungti naują televizorių, atlikite visus 3 pirmiau nurodytus veiksmus.

Funkcija „TV SoundConnect“ („SoundShare“) veikia keliuose „Samsung“ televizorių modeliuose, išleistuose po 2012 m. Jun Kas Jeig gars erdv Te le Tik

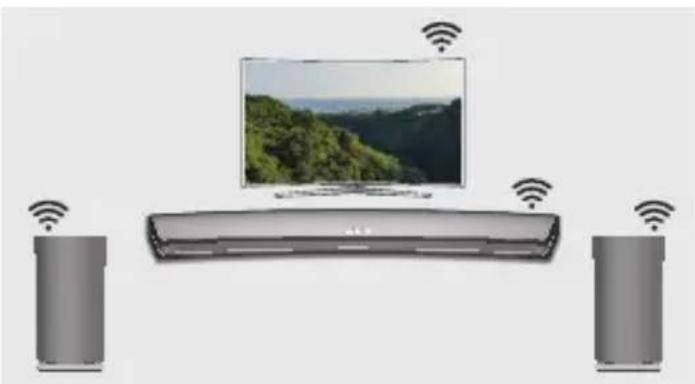

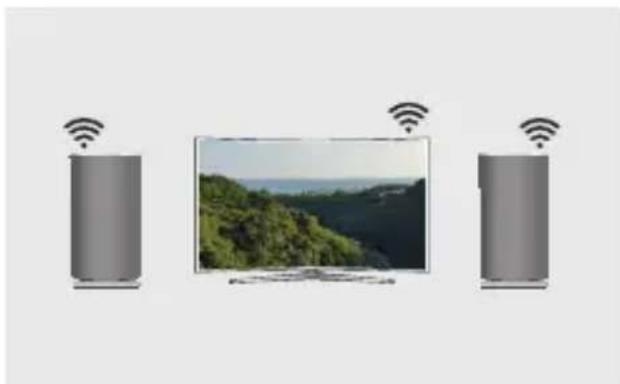

riaus prie dytus mus. Jungimas prie Samsung Smart TV per Wi-Fi Kas yra Wi-Fi erdvinio garso jungtis? Jeigu jūsų Samsung televizorius palaiko Wi-Fi režimą, prijunkite televizorių ir garso įrenginius prie to paties Wi-Fi tinklo. Galite mėgautis garso pojūčiais iš erdvinio garso sistemos. Televizoriaus garso atkūrimas naudojant Soundbar ir garsiakalbius Televizoriaus garso atkūrimas naudojant tik garsiakalbius (galima prijungti iki penkių garsiakalbių) Tikrinimų sąrašas prieš prijungiant

Peržiūrėkite informaciją apie savo televizoriaus modelį. Norint prijungti televizorių per Wi-Fi, suderinami tik Samsung Smart TV, išleisti po 2014 metų. (žiūrėkite su jūsų televizoriumi pateiktą naudotojo vadovą.) Kai naudojate kito gamintojo nei Samsung išmanųjį televizorių,

Naudokite laidinį jungimą tarp savo televizoriaus ir „Samsung“ Soundbar, kuris palaiko keleto patalpų funkciją. Tada naudodami „Multiroom“ programą nustatykite erdvinio garso sistemą. (Žiūrėkite Soundbar naudotojo vadovą Samsung svetainėje) WAM3501-EN_15p-LTU-QSG-0901.indd 9 2016-09-01 4:57:39· 10 · Lietuvių Jungimas prie Samsung Smart TV per Wi-Fi

1. Pasitikslinkite, ar Soundbar ir garso įrenginys yra prijungti prie (Wi-Fi) tinklo.

Atsiųskite Samsung Multiroom programą į savo išmanųjį įrenginį, tada vykdydami instrukcijas programoje prijunkite garsiakalbius ir (arba) Soundbar prie (Wi-Fi) tinklo.

2. Pasitikslinkite, ar televizorius prijungtas prie tinklo.

tinklo. Jungimas prie Samsung Smart TV, išleisto 2016 metais

Vieno garsiakalbio arba Soundbar prijungimas Iš meniu pasirinkite Garso išvestis. Pagrindinis meniu

Keleto garsiakalbių sujungimas arba vieno garsiakalbio jungimas kartu su Soundbar

1. Televizoriaus meniu pasirinkite Belaidžio garsiakalbio tvarkytuvė.

Ekspertų lygio nustatymai

Belaidžio garsiakalbio tvarkytuvė Jun

• Erdvinis garsas : Nustatykite nuo 2 iki 5 garsiakalbių

• „Soundbar“+erdvinis garsas : Nustatykite vieną Soundbar ir du garsiakalbius PASTABA

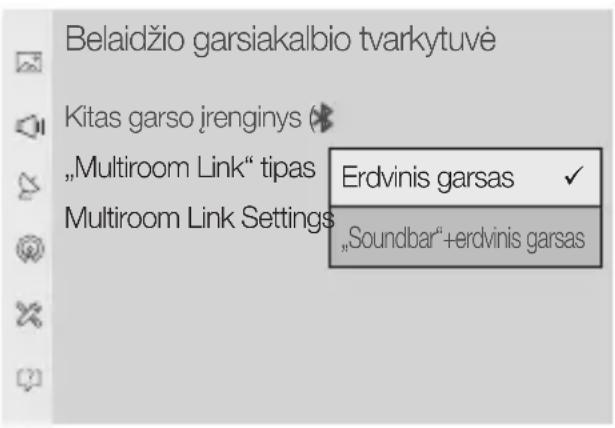

Erdvinio garso sistema yra negalima derinant vieną Soundbar ir vieną garsiakalbį. Belaidžio garsiakalbio tvarkytuvė Kitas garso įrenginys ( ) „Multiroom Link“ tipas Multiroom Link Settings Erdvinis garsas

„Soundbar“+erdvinis garsas

3. Pasirinkite Multiroom Link Settings. Pasirinkite garsiakalbį kiekvienam

kanalui ir pasirinkite Išsaugoti, kad užbaigtumėte konfigūravimą.

Garsiakalbio lygisErdvinio garso tikrinimas Išsaugoti Atšaukti

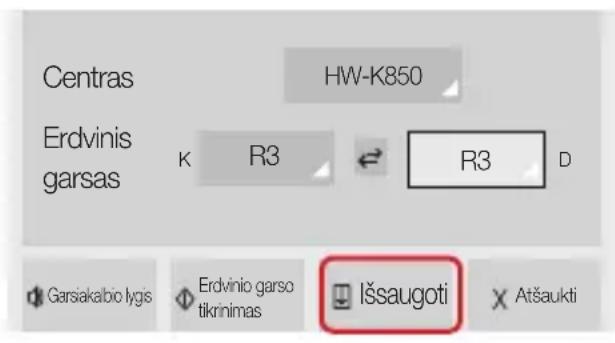

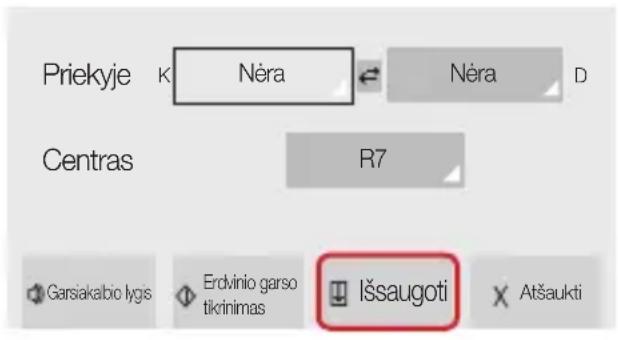

• „Soundbar“+erdvinis garsas Centras Erdvinis garsas

Garsiakalbio lygisErdvinio garso tikrinimas Išsaugoti Atšaukti

Jeigu ryšio nepavyksta užmegzti, žiūrėkite „Tikrinimų sąrašas prieš prijungiant“ 9 ir 10 puslapiuose. WAM3501-EN_15p-LTU-QSG-0901.indd 11 2016-09-01 4:57:44· 12 · Lietuvių Jungimas prie Samsung Smart TV per Wi-Fi Jungimas prie Samsung Smart TV, išleisto 2015 metais

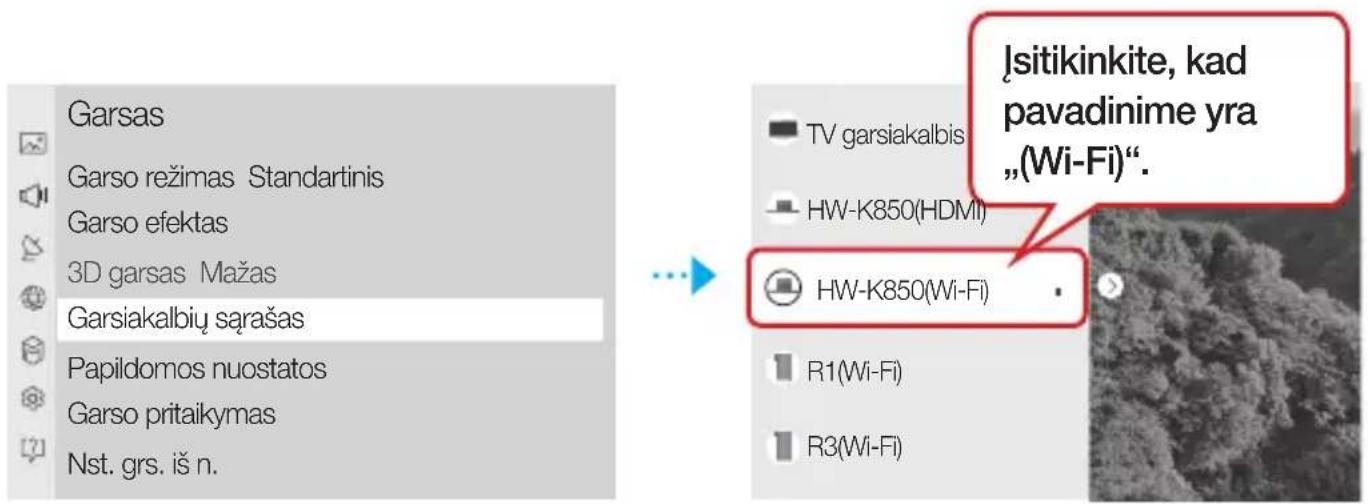

1. Televizoriaus meniu pasirinkite

Garsiakalbių sąrašas. Meniu

Garsiakalbių sąrašas

2. Pasirinkite prijungtą garsiakalbį iš garsiakalbių sąrašo.

Garsas Garso režimas StandartinisGarso efektas3D garsas MažasGarsiakalbių sąrašasPapildomos nuostatosGarso pritaikymasNst. grs. iš n.TV garsiakalbisHW-K850(HDMI)HW-K850(Wi-Fi)R1(Wi-Fi)R3(Wi-Fi) Įsitikinkite, kad pavadinime yra „(Wi-Fi)“. SVARBU

Ilguosius garsiakalbius nurodo „Modelio pavadinimas(Wi-Fi)“.

Keleto garsiakalbių sujungimas arba vieno garsiakalbio jungimas kartu su Soundbar

Norėdami sukonfigūruoti erdvinio garso sistemą, susietą su pailguoju garsiakalbiu, pasirinkite Soundbar pirmas. Jun

2. Pasirinkę garsiakalbį, paspauskite dešiniosios krypties klavišą nuotolinio

valdymo pulte, pasirinkite garsiakalbį kiekvienam kanalui ir pasirinkite Išsaugoti, kad užbaigtumėte konfigūravimą. Tik garsiakalbio prijungimas „Wi-Fi“ erdvinio garso nustatymasPriekinis kairėje[Samsung] R3 [Samsung] R1Priekinis dešinėjeGarsiakalbio lygisPradėti tikrintiIšeitiIšsaugotiAutomatiškai sukonfigūravome erdvinio garso nustatymą. Galite neautomatiškai redaguoti šią konfigūraciją arba pasirinkti „Išeiti“, kad atšauktumėte. TV garsiakalbis R1(Wi-Fi) R3(Wi-Fi) Garsiakalbio jungimas kartu su Soundbar

Erdvinio garso sistema yra negalima derinant vieną Soundbar ir vieną garsiakalbį. „Wi-Fi“ erdvinio garso nustatymas„Surround“ kairėje[Samsung] R3 [Samsung] R5[Samsung] HW-K850„Surround“ dešinėjeSoundbarGarsiakalbio lygisPradėti tikrintiIšeitiIšsaugotiAutomatiškai sukonfigūravome erdvinio garso nustatymą. Galite neautomatiškai redaguoti šią konfigūraciją arba pasirinkti „Išeiti“, kad atšauktumėte. TV garsiakalbis HW-K850(HDMI) HW-K850(Wi-Fi) R3(Wi-Fi) R5(Wi-Fi) HW-K850Aiškus balsasFilmasSurroundErdvinio garso nustatymasMuzikaSportasNaktinisŽemų dažnių kolonėlė ir glodintuvasNustatymai

Jeigu ryšio nepavyksta užmegzti, žiūrėkite „Tikrinimų sąrašas prieš prijungiant“ 9 ir 10 puslapiuose. WAM3501-EN_15p-LTU-QSG-0901.indd 13 2016-09-01 4:57:47· 14 · Lietuvių Jungimas prie Samsung Smart TV per Wi-Fi Jungimas prie Samsung Smart TV, išleisto 2014 metais

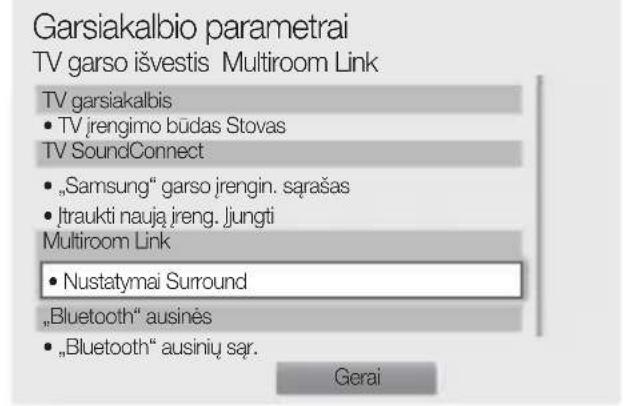

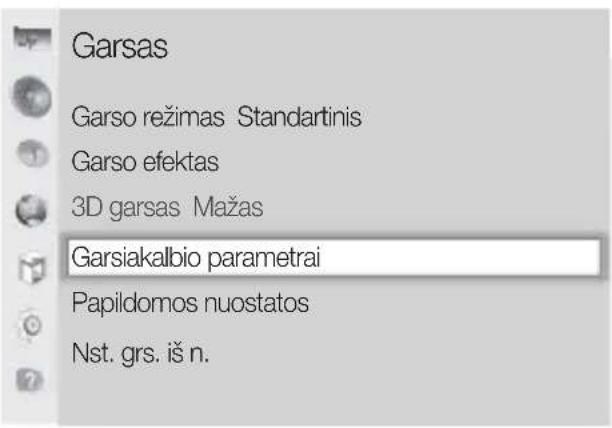

Multiroom Link - Nustatymai Garsas Garso režimas StandartinisGarso efektas3D garsas MažasGarsiakalbio parametraiPapildomos nuostatosNst. grs. iš n. Garsiakalbio parametrai TV garso išvestis Multiroom LinkTV garsiakalbis• TV įrengimo būdas StovasTV SoundConnect• „Samsung“ garso įrengin. sąrašas• Įtraukti naują įreng. ĮjungtiMultiroom Link• Nustatymai Surround„Bluetooth“ ausinės• „Bluetooth“ ausinių sąr.Gerai

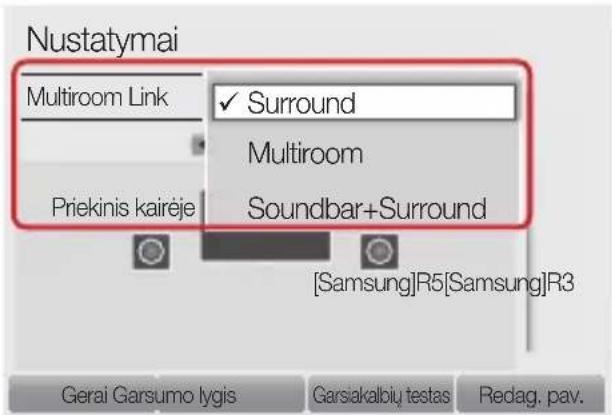

2. Pasirinkite Multiroom Link tipą.

Nustatymai Multiroom Link SurroundMultiroomSoundbar+SurroundGerai Garsumo lygisGarsiakalbių testasRedag. pav.Priekinis kairėje[Samsung]R5[Samsung]R3

• Surround : Nuo vieno iki penkių garsiakalbių nustatymas.

Erdvinio garso sistema yra negalima derinant vieną Soundbar ir vieną garsiakalbį. Jun

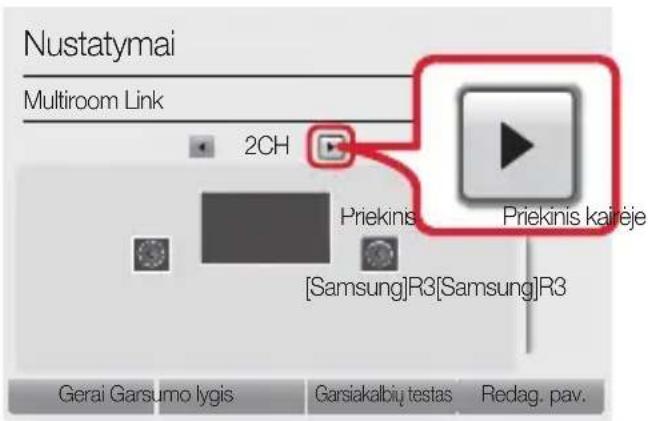

3. Pasirinkite, kiek garsiakalbių prijungti.

pvz., vienas garsiakalbis

2CH Nustatymai Multiroom LinkSurroundGerai Garsumo lygisGarsiakalbių testasRedag. pav.Priekinis dešinėjePriekinis kairėje[Samsung]R3[Samsung]R3 2CH Priekini

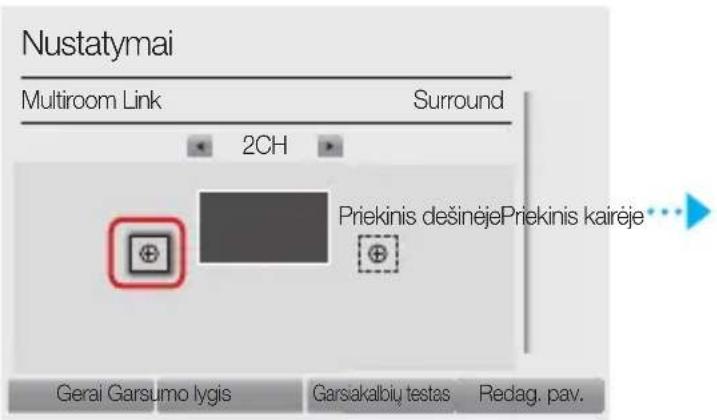

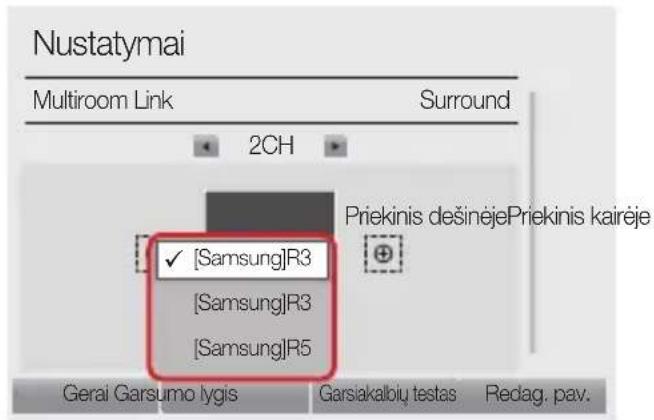

4. Pasirinkite garsiakalbį norimoje padėtyje ir pasirinkite Gerai.

Nustatymai Multiroom LinkSurroundGerai Garsumo lygisGarsiakalbių testasRedag. pav. 2CH

[Samsung]R3[Samsung]R3[Samsung]R5Priekinis dešinėjePriekinis kairėje Nustatymai Multiroom LinkSurroundGerai Garsumo lygisGarsiakalbių testasRedag. pav. 2CH Priekinis dešinėjePriekinis kairėje

5. Nustatykite televizoriaus garso išvestį į Multiroom Link.
