KASUTUSJUHEND WAM3501 SAMSUNG

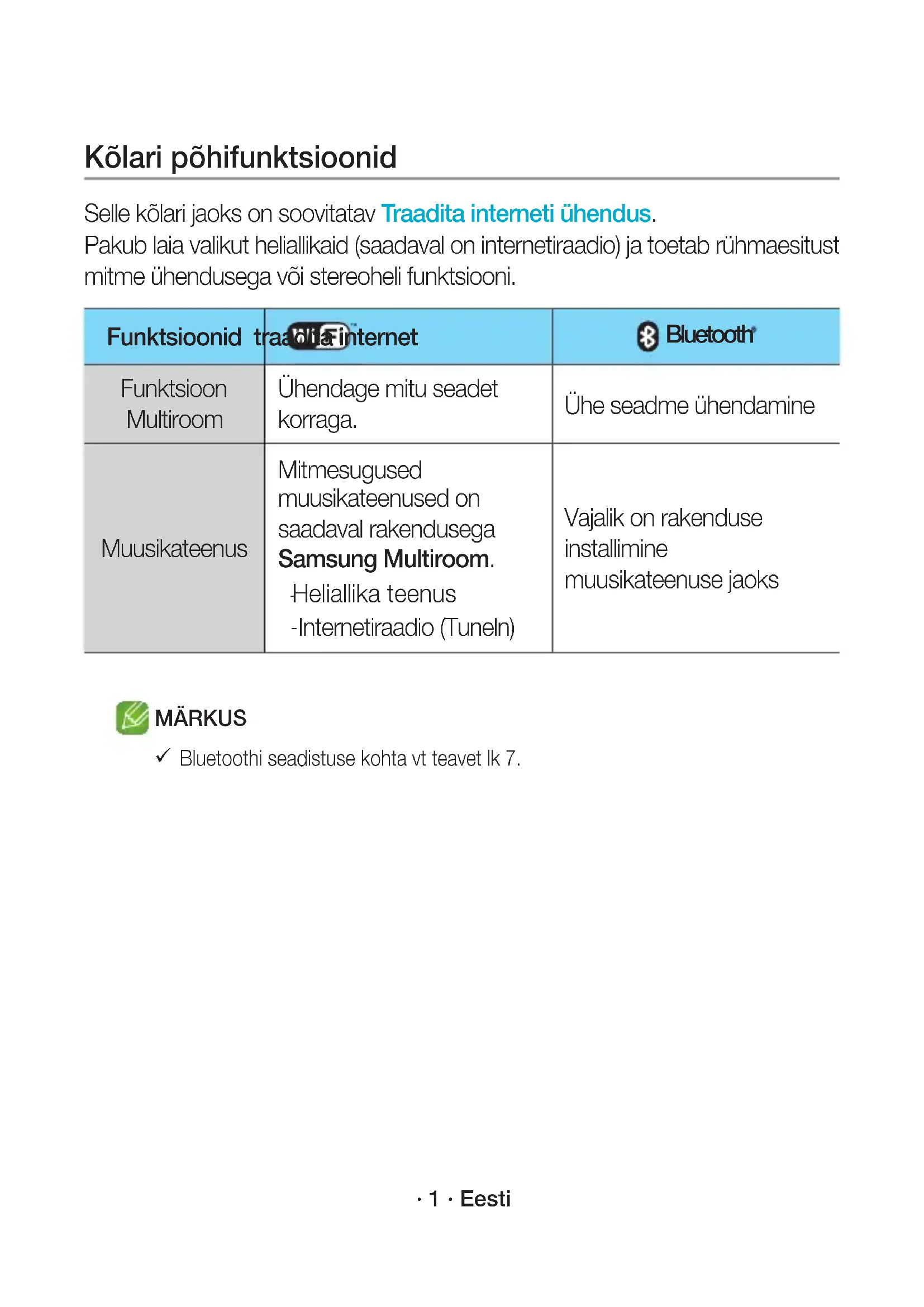

Informationen beim Fehlschlagen der Verbindungsherstellung finden Sie unter “Checkliste vor der Verbindungsherstellung” auf den Seiten 9 und 10. WAM3501-EN_15p-DEU-QSG_0901.indd 15 2016-09-01 4:49:38· 1 · Eesti Kõlari põhifunktsioonid Selle kõlari jaoks on soovitatav Traadita interneti ühendus. Pakub laia valikut heliallikaid (saadaval on internetiraadio) ja toetab rühmaesitust mitme ühendusega või stereoheli funktsiooni. Funktsioonid traadita internet Bluetooth Funktsioon Multiroom Ühendage mitu seadet korraga. Ühe seadme ühendamine Muusikateenus Mitmesugused muusikateenused on saadaval rakendusega Samsung Multiroom.

Heliallika teenus - Internetiraadio (Tuneln) Vajalik on rakenduse installimine muusikateenuse jaoks MÄRKUS

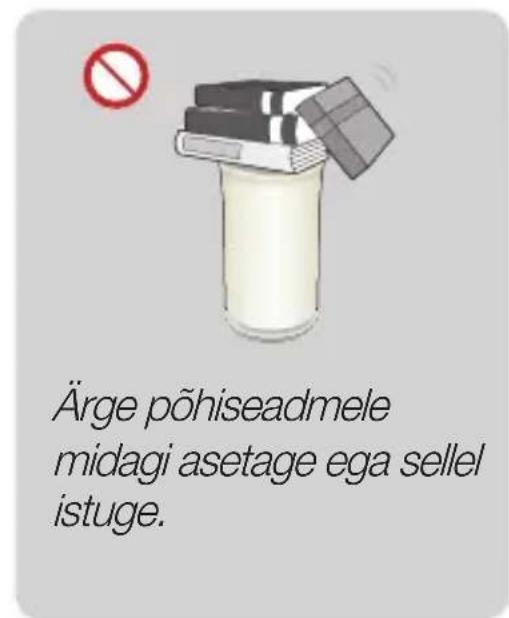

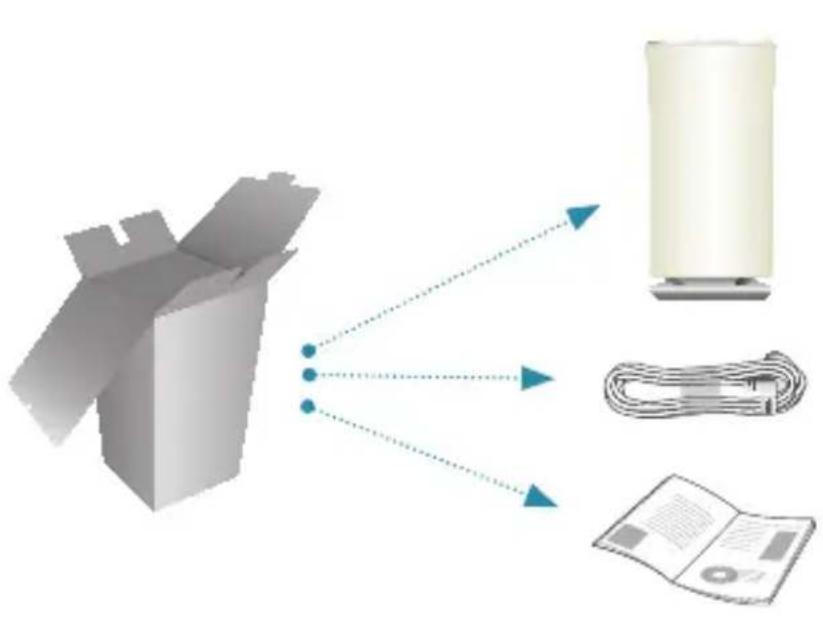

Bluetoothi seadistuse kohta vt teavet lk 7. WAM3501-EN_15p-EST-QSG-0901.indd 1 2016-09-01 4:50:38· 2 · Eesti Komponentide kontrollimine Ärge põhiseadmele midagi asetage ega sellel istuge. MODE Alustamine

1. Järgige juhendis esitatud installimistoiminguid.

(nutitelefon, tahvelarvuti jms) oleks ühendatud traadita interneti võrku. MÄRKUS

Kõik seadmed tuleb ühendada samasse võrku.

3. Ühendage kõlar toitega.

POWER Kõlar Kõl Nutiseade Ruuter Ni d

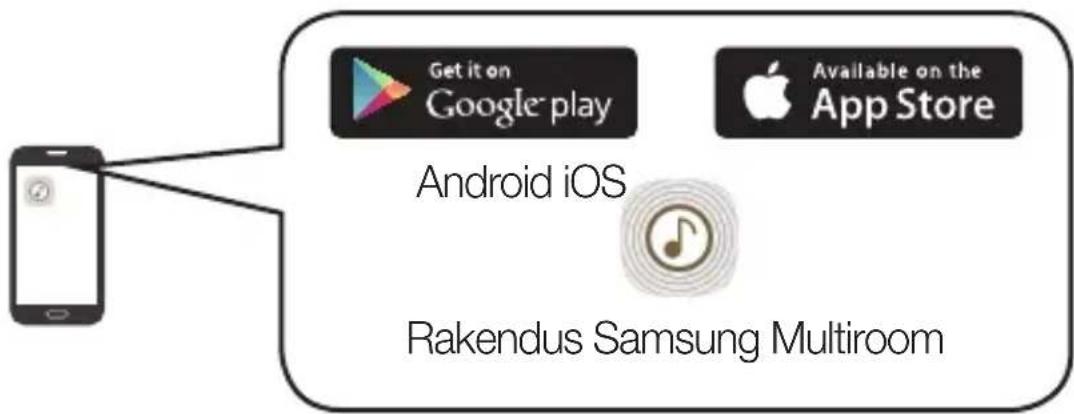

4. Käivitage nutiseadmes rakendus Samsung Multiroom ja seejärel järgige

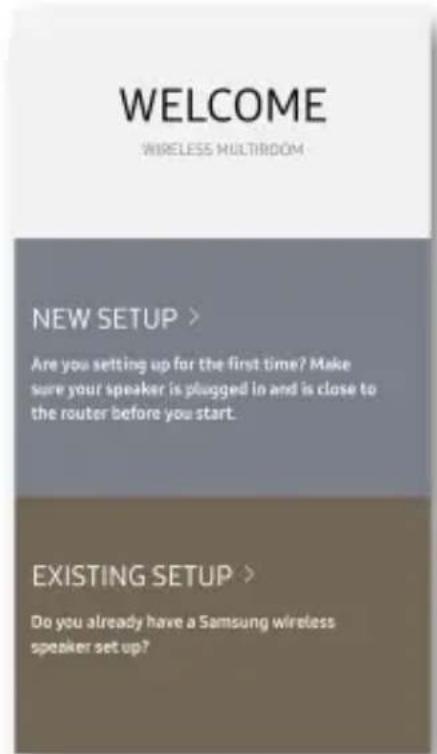

seadistamise lõpetamiseks juhiseid ekraanil. - Pärast kõlari seadistamise lõpetamist pange muusika mängima. Tervitusekraan Kui automaatne seadistamine nurjub, järgige ekraanil kuvatavaid juhiseid. MÄRKUS

Kui kõlari seadistamine korduvalt ebaõnnestub, vajutage kõlari lähtestamiseks kõlari peal olevad helitugevuse nupud (+,-) korraga alla ja hoidke neid viis sekundit all. Seejärel taaskäivitage rakendus ja järgige kuvatavaid juhiseid, et kõlar uuesti konfigureerida. Kõl WAM3501-EN_15p-EST-QSG-0901.indd 4 2016-09-01 4:50:47· 5 · Eesti

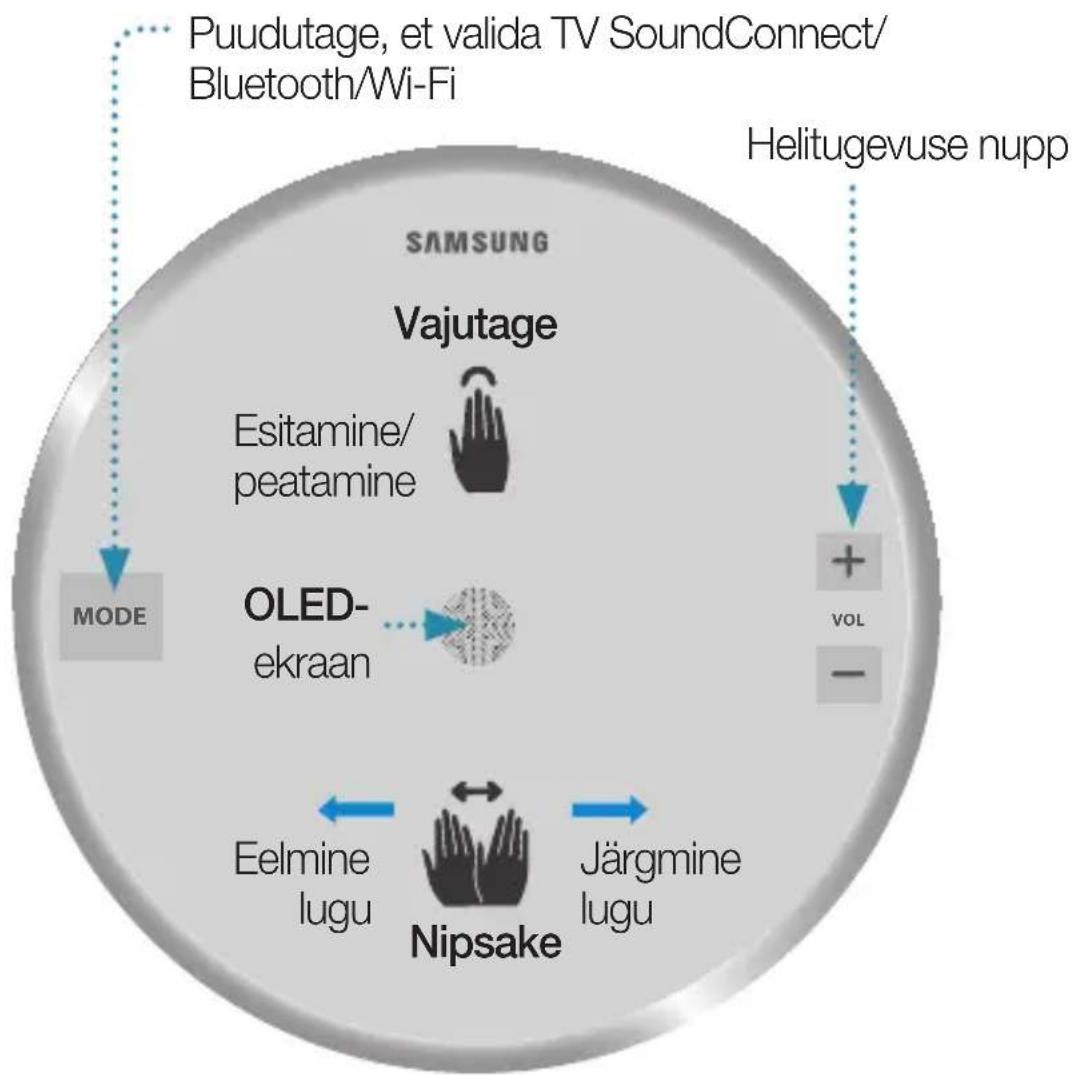

Vajutamine/nipsamine: saadaval on kogu ala, v.a MODE, helitugevuse (-,+) põhiala ÜLAOSAS.

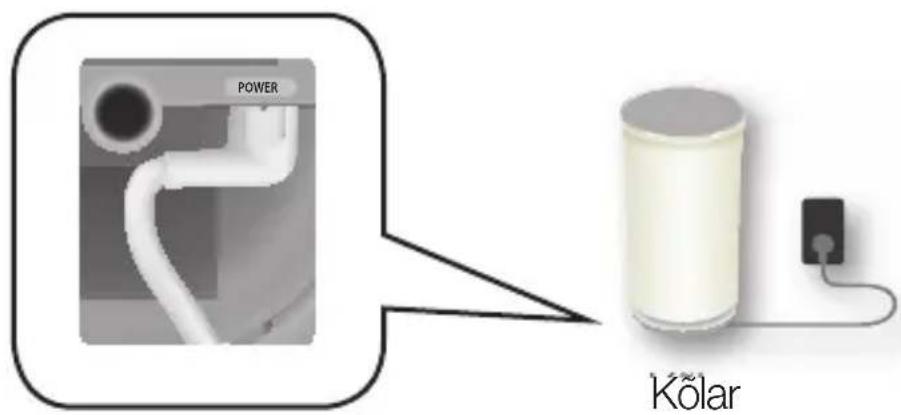

Energia säästmiseks siseneb kõlar 15 minutilise jõudeoleku möödudes ooterežiimi. WAM3501-EN_15p-EST-QSG-0901.indd 5 2016-09-01 4:50:48· 6 · Eesti Kõlari alaosa POWER SPK ADD/Wi-Fi SETUP SERVICE-pesa Ainult teenuseks. Süvend toitejuhtmele POWER Ühendage toitepistik allpool näidatud viisil kõlariga. SPK ADD/Wi-Fi SETUP SERVICE POWER Blu

1. Puudutage kõlari ÜLAOSAS nuppu MODE üks või mitu korda, kuni kuulete

käsklust „Bluetooth is ready” („Bluetooth on valmis”).

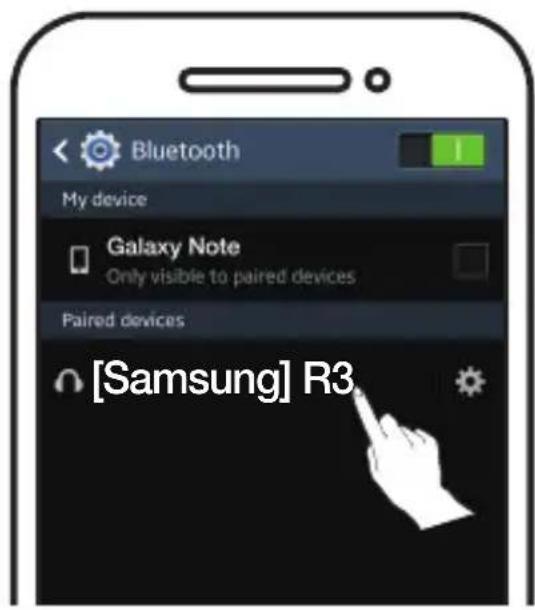

2. Lubage Bluetooth nutitelefonis ja valige seejärel Bluetoothi loendist

Kui puudub ühendus rakendusega Samsung Multiroom, võite näha Bluetoothi loendis käsku Samsung Wireless Audio.

3. Kõlaris muusika esitamiseks kasutage mis tahes muusikarakendust oma

Bluetooth-režiimis on saadaval funktsioonid Esita/paus/järgmine/eelmine Bluetoothi-seadmetes, mis toetavad AVRCP-d. WAM3501-EN_15p-EST-QSG-0901.indd 7 2016-09-01 4:50:50· 8 · Eesti Ühendamine televiisoriga rakenduse TV SoundConnect (Bluetooth) abil TV SoundConnectiga saate lihtsa vaevaga traadita interneti ühenduse Samsung TV ja kõlari vahel, et saaksite kuulata teleri heli kõlarite kaudu.

1. Puudutage nuppu MODE üks või mitu korda, kuni kuulete käsklust

Rakendust TV SoundConnect saab kasutada üksiku kõlari ühendamiseks televiisoriga (mitme kõlari ühendamiseks televiisoriga vt jaotist “Ühendamine Samsung Smart TV teleriga Wi-Fi abil”).

2. Vajutage ja hoidke viie sekundi vältel all nuppu MODE, et lähtestada režiim

3. Teleriekraanile ilmub hüpikaken, mis palub teil ühenduse kinnitada.

Kui ühendus on olemas, jätke teleri järgmisel ühendamisel 2. ja 3. samm vahele.

Uue teleri ühendamiseks järgige kõiki 3 sammu.

TV SoundConnecti (SoundShare) funktsioon on saadaval mitmel Samsungi telerimudelil, mis on välja antud pärast 2012. aastat. Ühe Mis Kui t sam süst

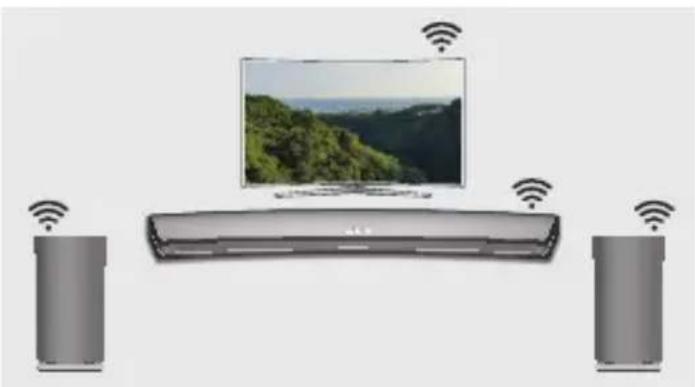

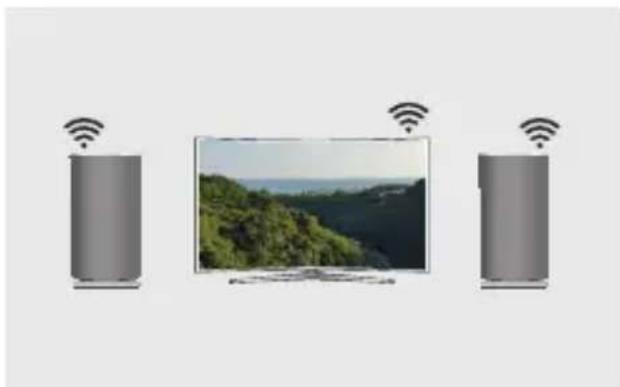

hele. Ühendamine Samsung Smart TV teleriga Wi-Fi abil Mis on ruumilise heli Wi-Fi ühendus? Kui teie Samsungi teler toetab Wi-Fi režiimi, ühendage teler ja audioseadmed samasse Wi-Fi võrku. Saate muusikakogemust nautida läbi ruumilise helis süsteemi. Televiisori heli esitamine läbi Soundbar ja kõlarite Televiisori heli esitamine ainult läbi kõlarite (ühendada saab kuni viis kõlarit) Kontrolltoimingud enne ühendamist

Kontrollige oma televiisorimudeli andmeid. Televiisoriga Wi-Fi abil ühendamine on võimalik ainult pärast 2014. aastat turule toodud Samsung Smart TV telerite korral. (vt oma televiisoriga kaasas olnud kasutusjuhendit.) Kui kasutate nutitelerit, mille tootja ei ole Samsung,

Kasutage juhtmeühendust, et ühendada omavahel televiisor ja Samsungi Soundbar, mis toetab funktsiooni Multiroom. Seejärel kasutage ruumilise heli süsteemi seadistamiseks rakendust Multiroom. (vt Soundbar kasutusjuhendit Samsungi veebilehel.) WAM3501-EN_15p-EST-QSG-0901.indd 9 2016-09-01 4:50:56· 10 · Eesti Ühendamine Samsung Smart TV teleriga Wi-Fi abil

1. Kontrollige, kas Soundbar ja audioseade on võrku (Wi-Fi) ühendatud.

Laadige rakendus Samsung Multiroom oma nutiseadmesse ja järgige seejärel rakenduse juhiseid kõlarite ja/või Soundbar ühendamiseks võrku (Wi-Fi).

2. Kontrollige, kas televiisor on võrku ühendatud.

• Kuidas kontrollida: Menüü

3. Kontrollige, kas televiisor, Soundbar ja kõlarid on ühendatud samasse võrku.

Ühendamine 2016. aastal turule toodud Samsung Smart TV teleriga

Üksiku kõlari või Soundbar ühendamine Valige menüüdes Heliväljund. Menüü Home

Mitme kõlari või ühe kõlari ja Soundbari ühendamine

1. Valige televiisori menüüs Juhtmeta kõlari haldur.

Juhtmeta kõlari haldur Ühe

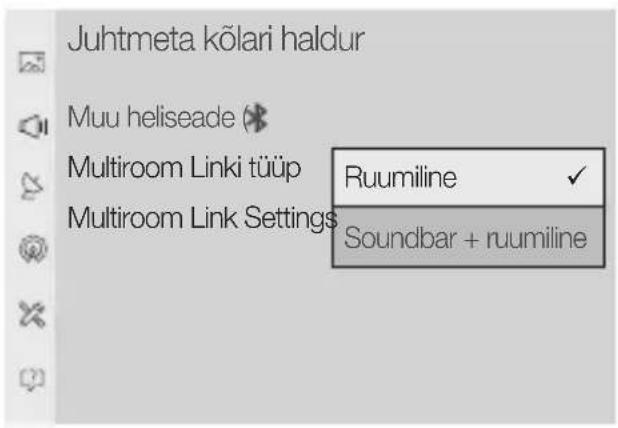

2. Valige Multiroom Linki tüüp.

• Ruumiline : Seadistage 2 kuni 5 kõlariga

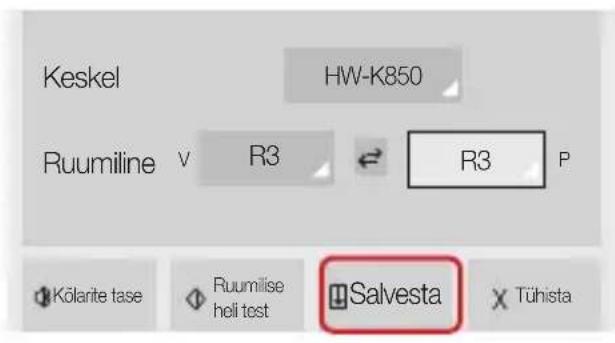

• Soundbar + ruumiline : Seadistage ühe Soundbar ja kahe kõlariga MÄRKUS

Ruumilise heli süsteemi ei saa kasutada ühe Soundbar ja ühe kõlari kombinatsiooniga. Juhtmeta kõlari haldur Muu heliseade ( )Multiroom Linki tüüpMultiroom Link SettingsRuumiline Soundbar + ruumiline

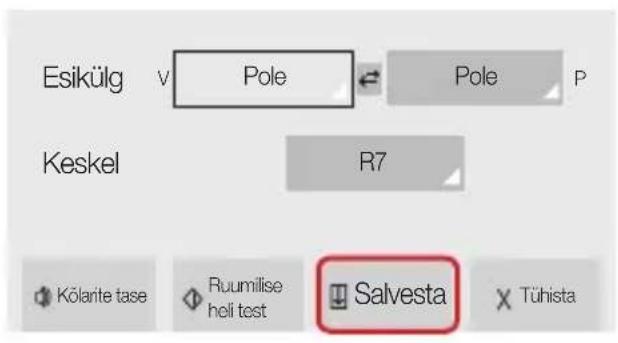

3. Valige Multiroom Link Settings. Valige iga kanali jaoks kõlar ja puudutage

konfigureerimise lõpetamiseks käsklust Salvesta.

Kui ühendust ei õnnestu luua, vt jaotist “Kontrolltoimingud enne ühendamist” lk 9 ja 10. WAM3501-EN_15p-EST-QSG-0901.indd 11 2016-09-01 4:51:01· 12 · Eesti Ühendamine Samsung Smart TV teleriga Wi-Fi abil Ühendamine 2015. aastal turule toodud Samsung Smart TV teleriga

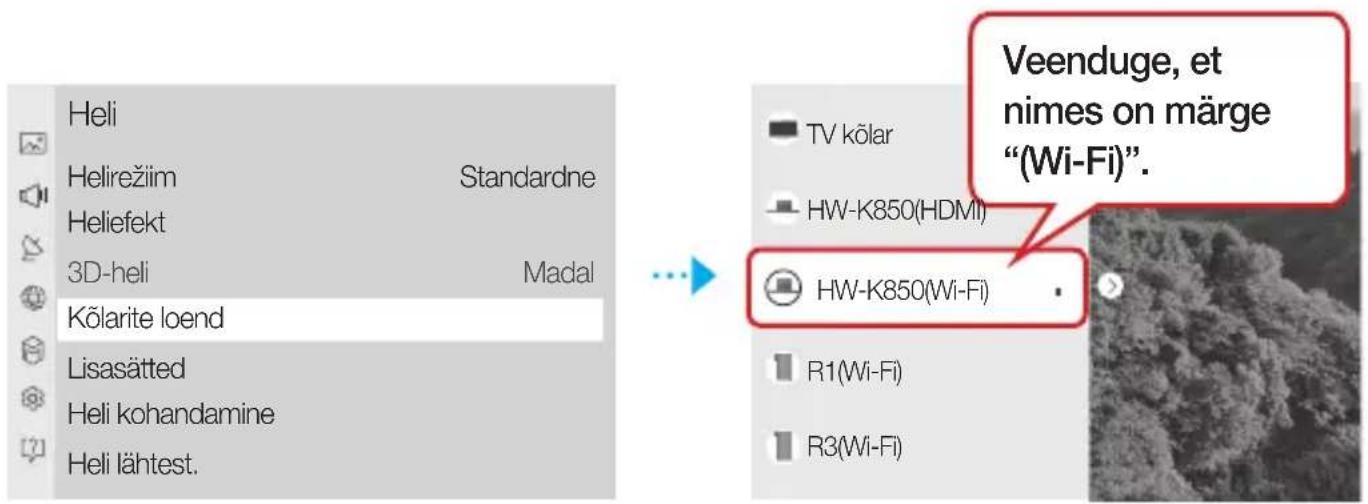

Üksiku kõlari või Soundbar ühendamine

1. Valige televiisori menüüs

Kõlarite loend. Menüü

2. Valige kõlarite loendist ühendatud kõlar.

Mitme kõlari või ühe kõlari ja Soundbari ühendamine

1. Kõlari ühendamiseks järgige jaotises “Üksiku kõlari või Soundbar

ühendamine” esitatud juhiseid. TÄHTIS

Et konfigureerida koos Soundbariga toimiv ruumilise heli süsteem, valige käsklus Soundbar esimesena. Ühe

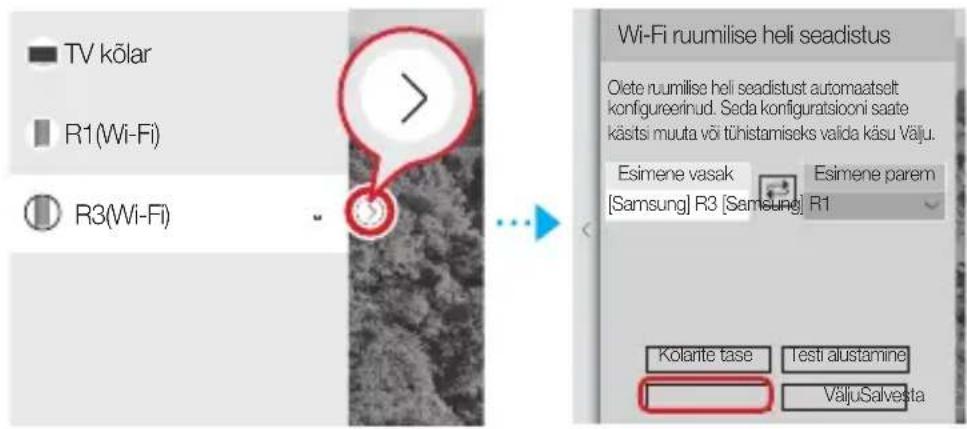

2. Kui kõlar on valitud, vajutage juhtpuldil paremale noolega nuppu. Valige igale

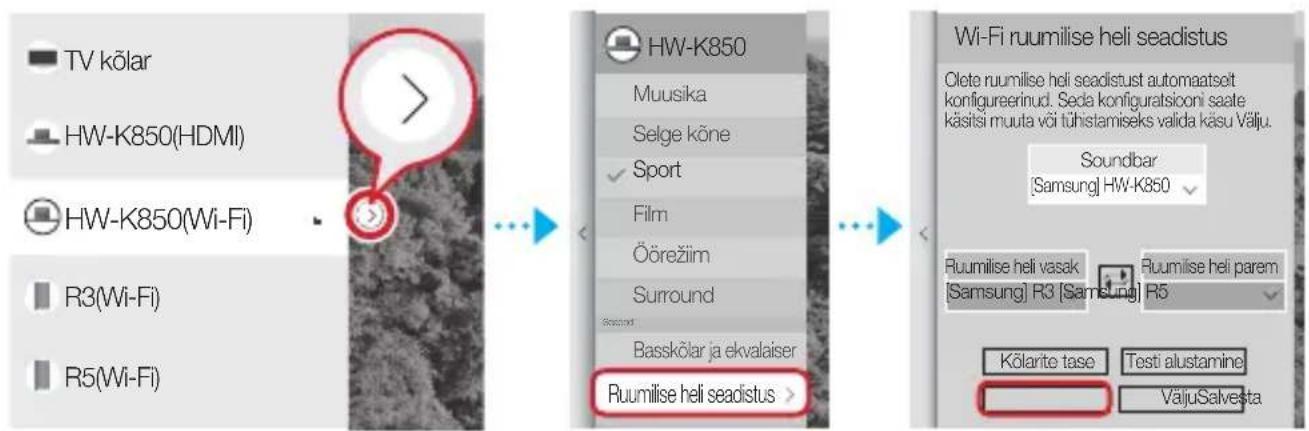

kanalile kõlar ja puudutage konfigureerimise lõpetamiseks käsklust Salvesta. Ainult kõlari ühendamine Wi-Fi ruumilise heli seadistusEsimene vasak[Samsung] R3 [Samsung] R1Esimene paremKõlarite taseTesti alustamineVäljuSalvestaOlete ruumilise heli seadistust automaatselt konfigureerinud. Seda konfiguratsiooni saate käsitsi muuta või tühistamiseks valida käsu Välju.TV kõlarR1(Wi-Fi)R3(Wi-Fi) Kõlari ühendamine koos Soundbar.

Ruumilise heli süsteemi ei saa kasutada ühe Soundbar ja ühe kõlari kombinatsiooniga. Wi-Fi ruumilise heli seadistusRuumilise heli vasak[Samsung] R3 [Samsung] R5[Samsung] HW-K850Ruumilise heli paremSoundbarKõlarite taseTesti alustamineVäljuSalvestaOlete ruumilise heli seadistust automaatselt konfigureerinud. Seda konfiguratsiooni saate käsitsi muuta või tühistamiseks valida käsu Välju.TV kõlarHW-K850(HDMI) HW-K850(Wi-Fi) R3(Wi-Fi)R5(Wi-Fi)HW-K850Selge kõne Film SurroundRuumilise heli seadistusMuusikaSportÖörežiimBasskõlar ja ekvalaiser Seaded

Kui ühendust ei õnnestu luua, vt jaotist “Kontrolltoimingud enne ühendamist” lk 9 ja 10. WAM3501-EN_15p-EST-QSG-0901.indd 13 2016-09-01 4:51:04· 14 · Eesti Ühendamine Samsung Smart TV teleriga Wi-Fi abil Ühendamine 2014. aastal turule toodud Samsung Smart TV teleriga

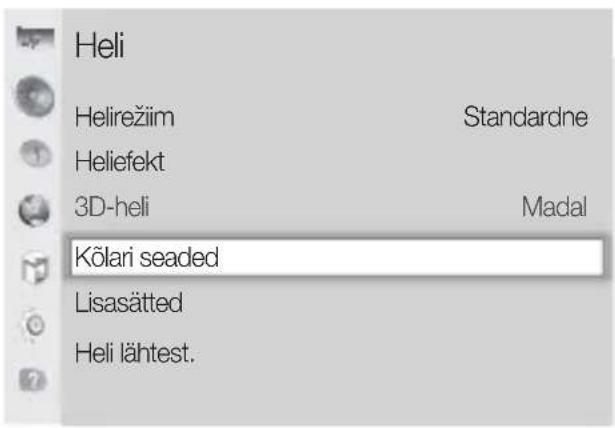

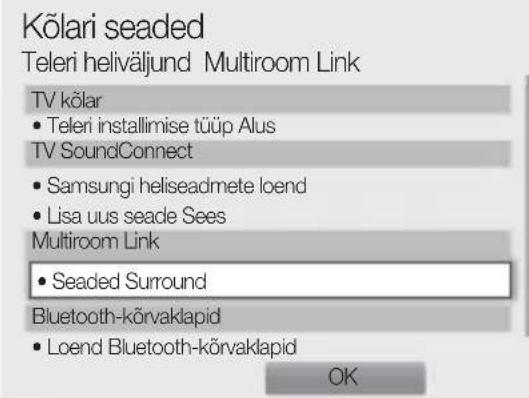

Multiroom Link - Seaded Heli Helirežiim StandardneHeliefekt3D-heli MadalKõlari seadedLisasättedHeli lähtest. Kõlari seaded Teleri heliväljund Multiroom LinkTV kõlar• Teleri installimise tüüp AlusTV SoundConnect• Samsungi heliseadmete loend• Lisa uus seade SeesMultiroom Link• Seaded SurroundBluetooth-kõrvaklapid• Loend Bluetooth-kõrvaklapid

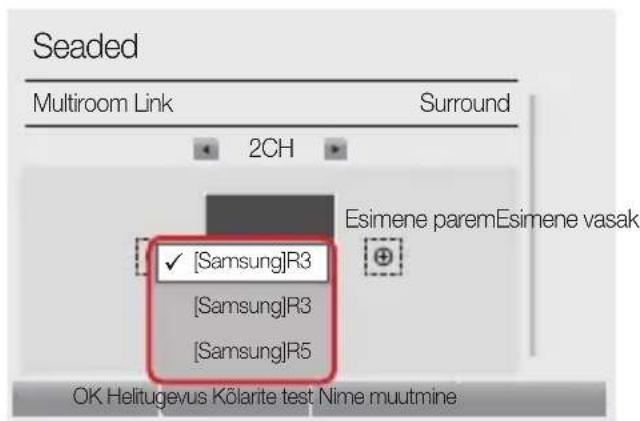

2. Valige Multiroom Link tüüp.

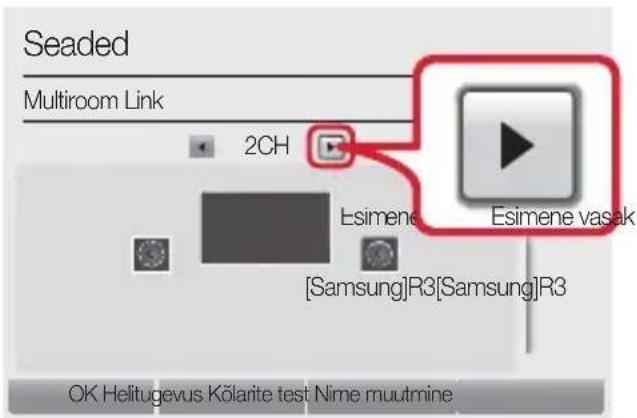

Seaded Multiroom Link SurroundMultiroomSoundbar+SurroundOK Helitugevus Kõlarite test Nime muutmineEsimene vasak[Samsung]R5[Samsung]R3

• Surround : Seadistage 1 kuni 5 kõlariga.

• Soundbar+Surround : Seadistage ühe Soundbar või ühe Soundbar ja kahe kõlariga. MÄRKUS

Ruumilise heli süsteemi ei saa kasutada ühe Soundbar ja ühe kõlari kombinatsiooniga. Ühe

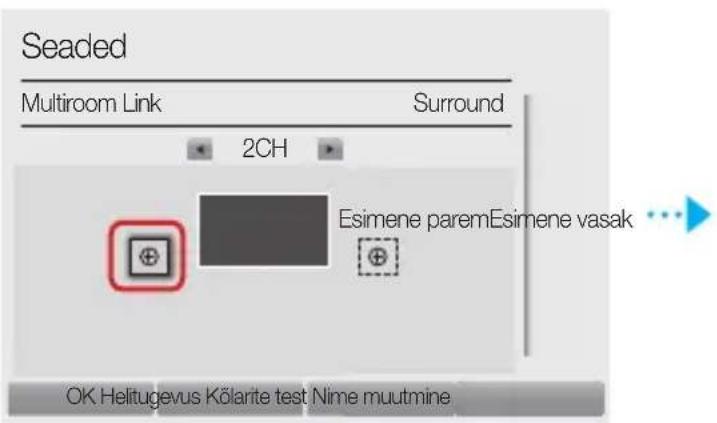

3. Valige ühendatavate kõlarite arv.

4. Valige meelepärases kohas olev kõlar ja puudutage käsklust OK.
