KASUTUSJUHEND WAM1501 SAMSUNG

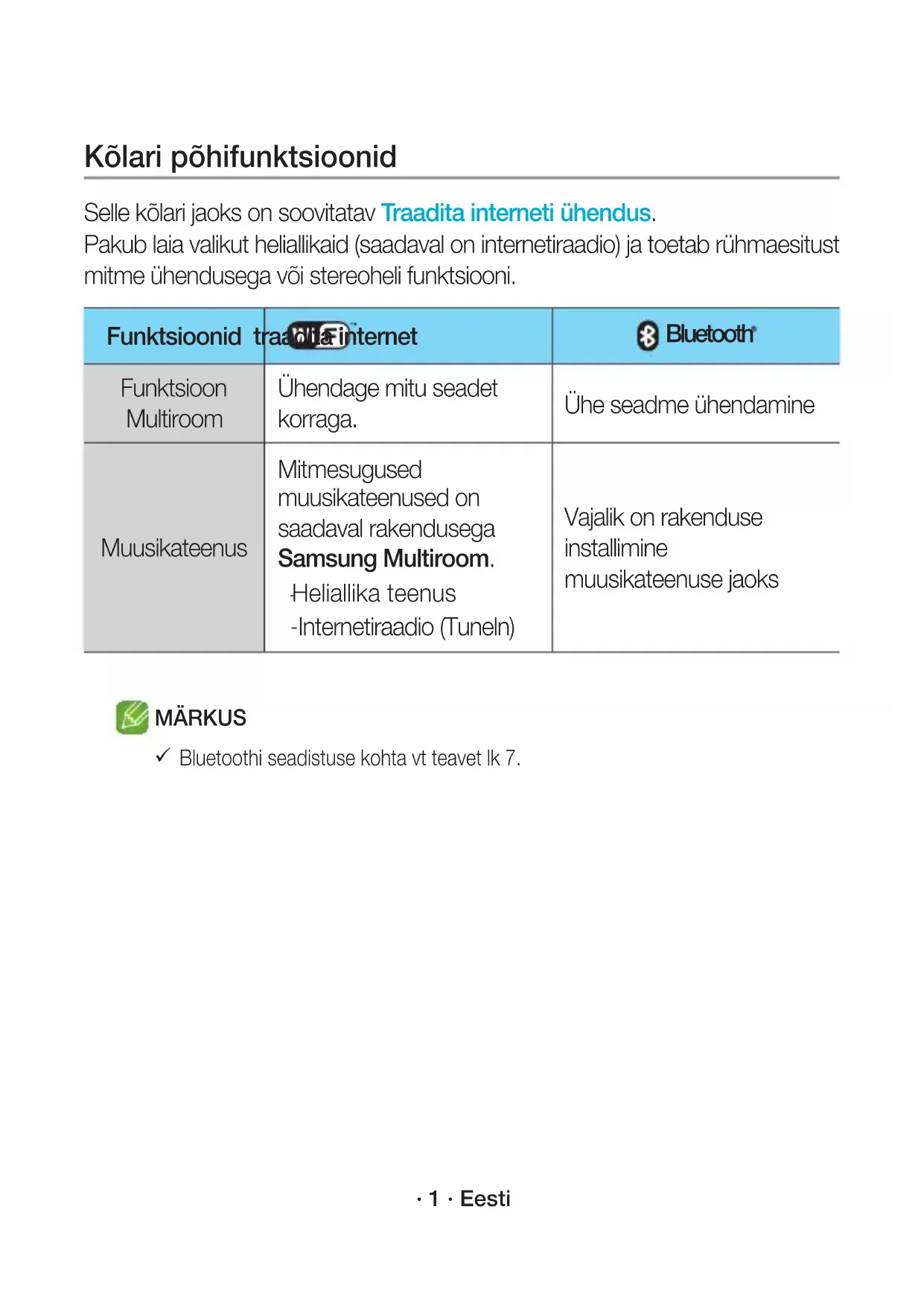

Kõlari põhifunktsioonid

Selle kölari jaoks on soovitatav Traadita interneti ühendus.

Pakub laia valikut heliallikaid (saadaval on internetiraadio) ja toetab rühmaesitust mitme ühendusega või stereoheli funktsiooni.

Funktsioonid traattia internet		Bluetooth
Funktsioon Multiroom	Ühendage mitu seadet korraga.	Ühe seadme ühendamine
Muusikateenus	Mitmesugused muusikateenused on saadaval rakendusega Samsung Multiroom.-Heliallika teenus-Internetiraadio (Tuneln)	Vajalik on rakenduse installimine muusikateenuse jaoks

MÄRKUS

√ Bluetoothi seadistuse kohta vt teavet Ik 7.

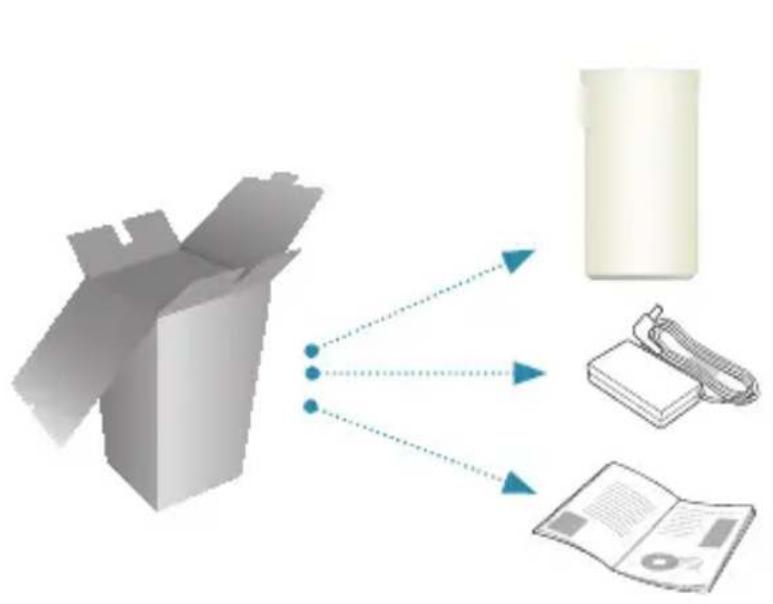

Komponentide kontrollimine

Ärge põhiseadmele midagi asetage ega sellel istuge.

Alustamine

1. Järgige juhendis esitatud installimistoiminguid.

2. Laadige oma nutiseadmesse rakendus Samsung Multiroom.

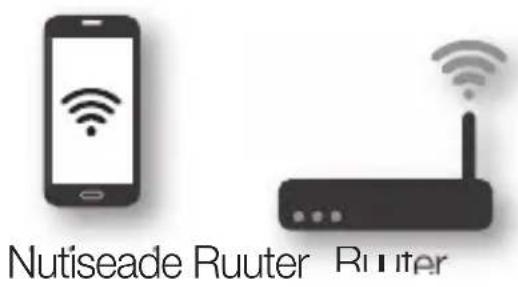

3. Veenduge, et teie nutiseade (nutitelefon, tahvelarvuti jms) oleks ühendatud traadita interneti võrku.

MÄRKUS

√ Köik seadmed tuleb ühendada samasse võrku.

Nutiseade Ruuter Ruiter

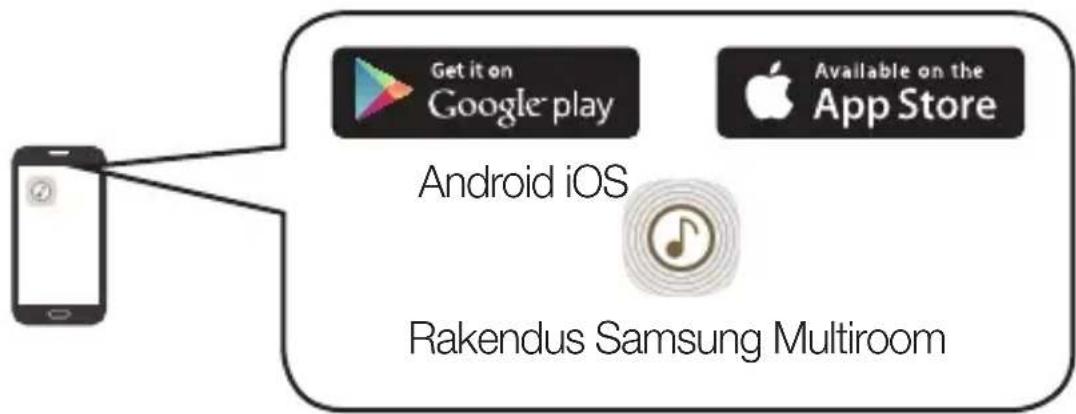

1. Nutiseadmes valige, laadige alla ja installige rakendus Samsung Multiroom.


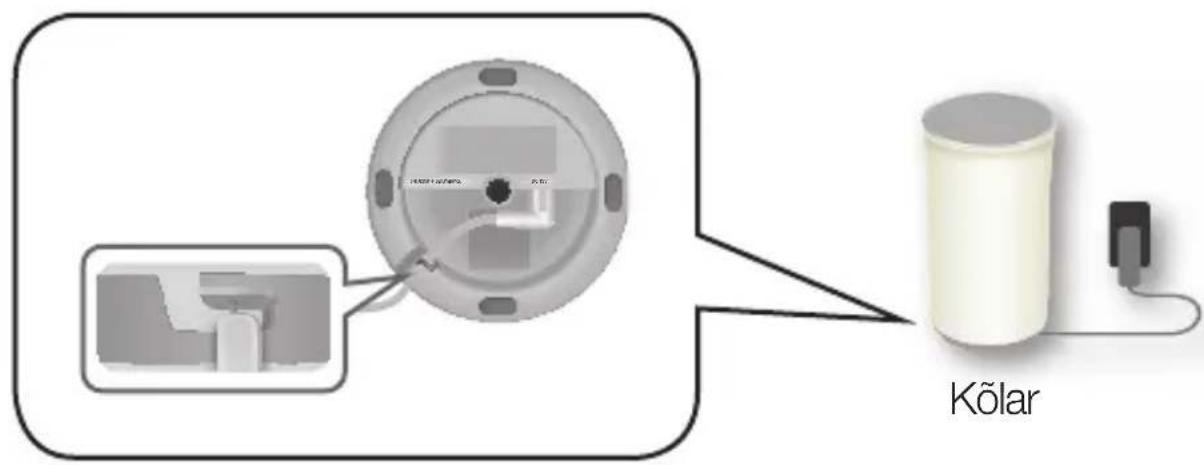

1. Ühendage kölar toitega.

Kõlar

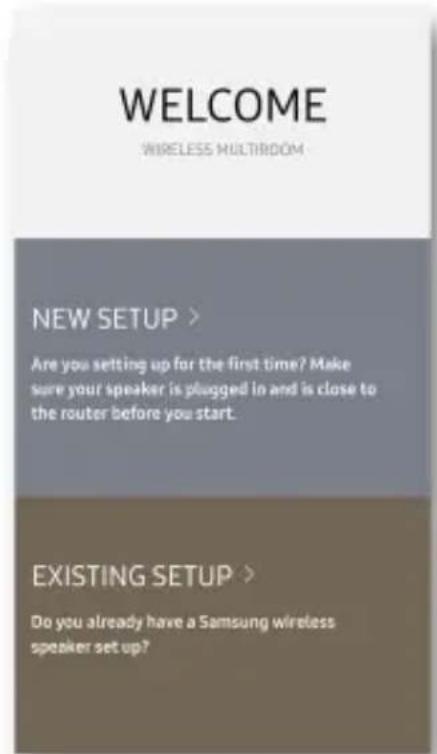

1. Käivitage nutiseadmes rakendus Samsung Multiroom ja seejärel järgige seadistamise löpetamiseks juhiseid ekraanil.

-Pärast kölari seadistamise löpetamist pange muusika mängima.

Kui automaatne seadistamine nurjub, järgige ekraanil kuvatavaid juhiseid.

MÄRKUS

√ Kui kölari seadistamine korduvalt ebaönnestub, vajutage kölari lähtestamiseks kölari peal olevad helitugevuse nupud (+,-) korraga alla ja hoidke neid viis sekundit all.

Seejärel taaskäivitage rakendus ja järgige kuvatavaid juhiseid, et kölar uuesti konfigureerida.

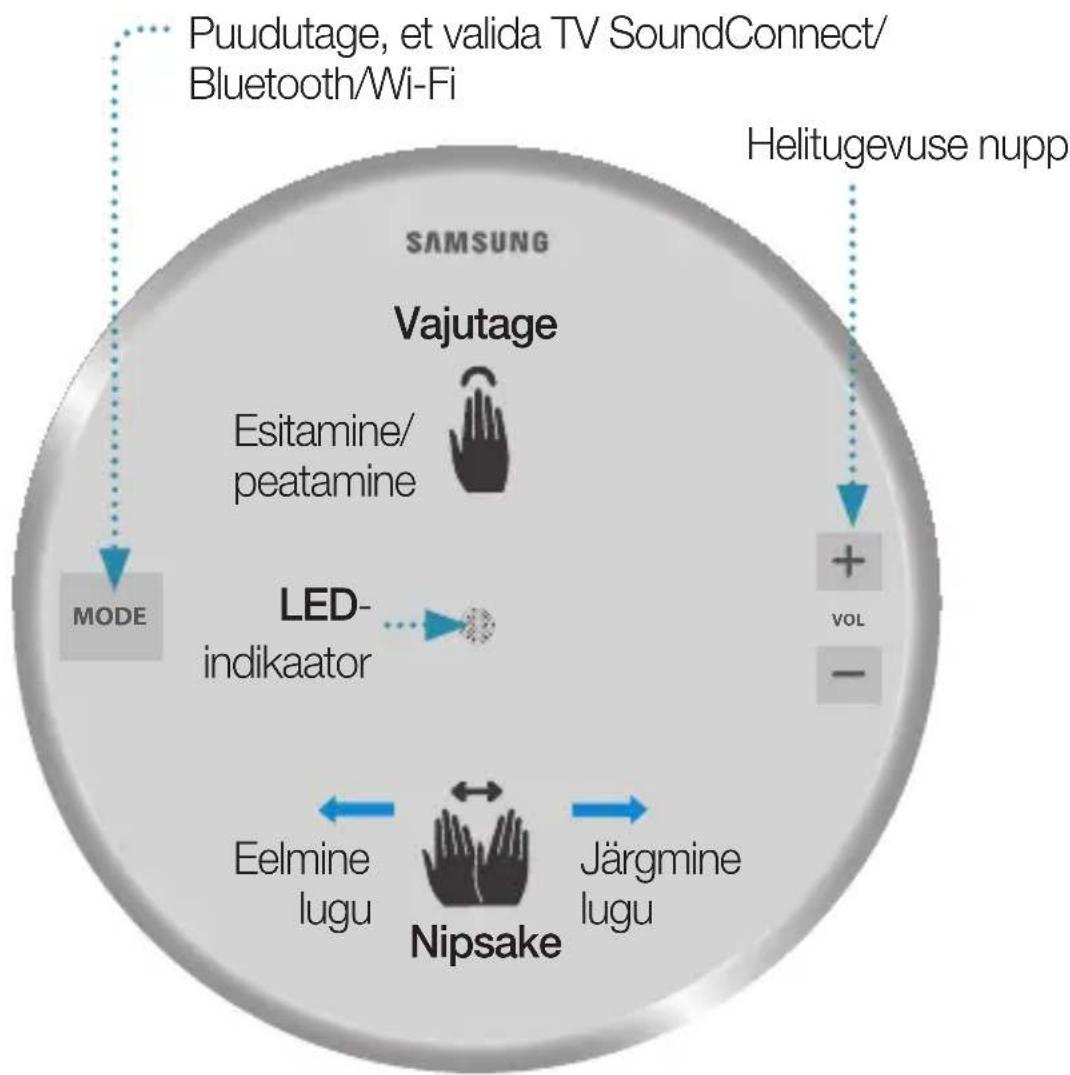


MÄRKUSS

√ Vajutamine/nipsamine: saadaval on kogu ala, v.a MODE, helitugevuse (-,+) põhiala ÜLAOSAS.
√ Energia säästmiseks siseneb kölar 15 minutilise jõudeoleku möödudes ooterežiimi.

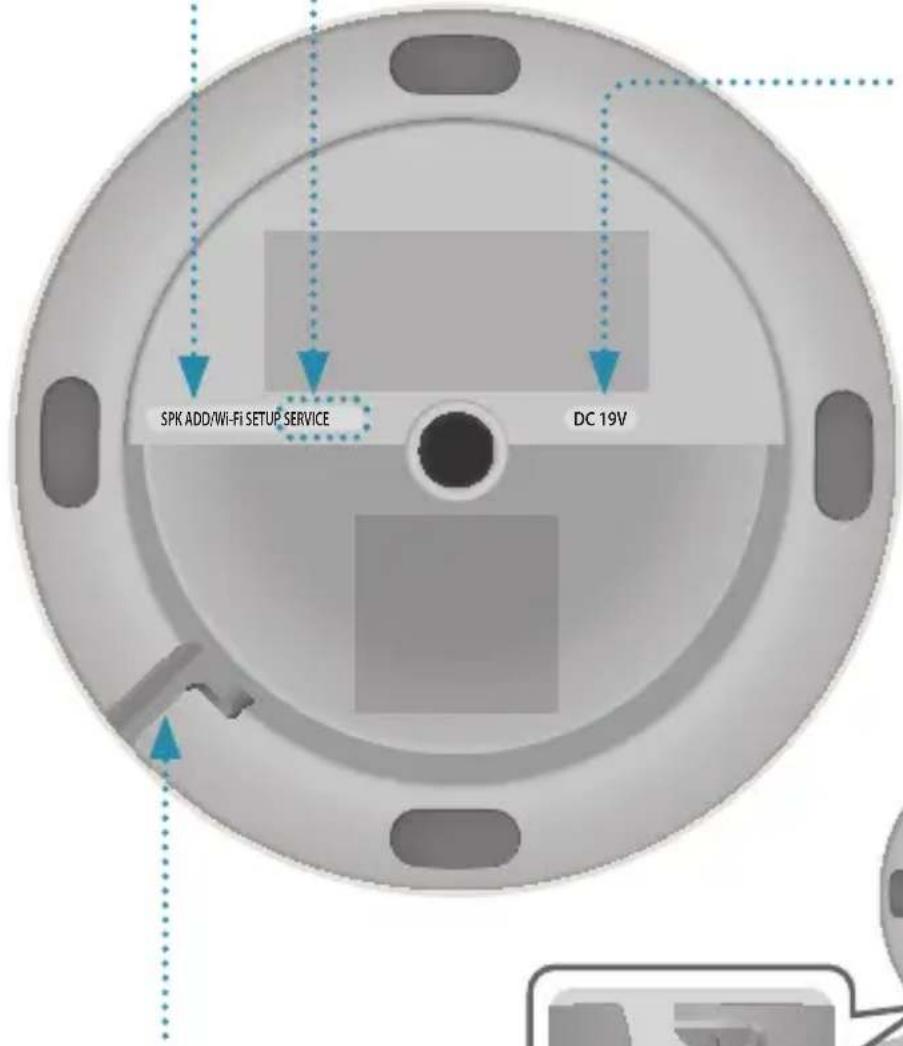

SPK ADD/Wi-Fi SETUP
SERVICE
Ainult teenuseks.

SPK ADD/Wi-Fi SETUP SERVICE DC 19V

Süvend toitejuhtmele

DC 19V

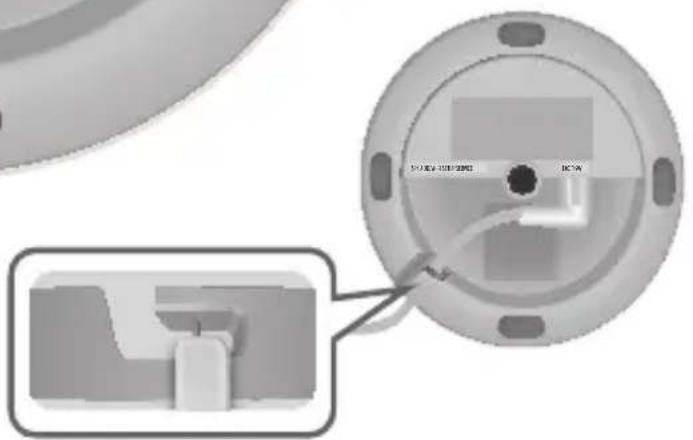

Ühendage adapteri väljundi toitejuhe kölaril oleva 19V alalisvoolu pesaga.

刀具 刀具 刀具

1. Puudutage kölari ÜLAOSAS nuppu MODE üks või mitu korda, kuni kuulete käsklust „Bluetooth is ready” („Bluetooth on valmis“).

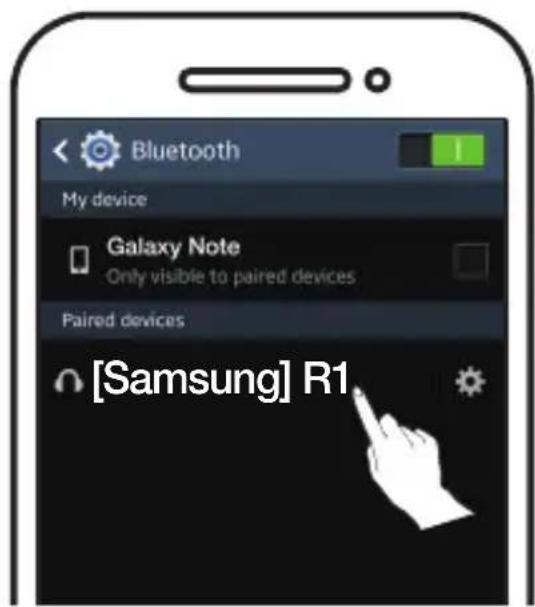

2. Lubage Bluetooth nutitelefonis ja valige seejärel Bluetoothi loendist [Samsung] R1.

√ Kui puudub ühendus rakendusega Samsung Multiroom, võite näha Bluetoothi loendis käsku Samsung Wireless Audio.

1. Kõlaris muusika esitamiseks kasutage mis tahes muusikarakendust oma seadmes.

MÄRKUS

√ Bluetooth-režiimis on saadaval funktsioonid Esita/paus/järgmine/eelmine Bluetoothi-seadmetes, mis toetavad AVRCP-d.

Ühendamine televisoriga rakenduse TV SoundConnect (Bluetooth) abil

TV SoundConnectiga saate lihtsa vaevaga traadita interneti ühenduse Samsung TV ja kölari vahel, et saaksite kuulata teleri heli kölarite kaudu.

1. Puudutage nuppu MODE üks või mitu korda, kuni kuulete käsklust „TV SoundConnect is ready“ („TV SoundConnect on valmis“).

MÄRKUS

√ Rakendust TV SoundConnect saab kasutada üksiku kölari ühendamiseks televisoriga (mitme kölari ühendamiseks televisoriga vt jaotist “Ühendamine Samsung Smart TV teleriga Wi-Fi abil”).

1. Vajutage ja hoidke viie sekundi vältel all nuppu MODE, et lähtestada režiim TV SoundConnect.
2. Teleriekraanile ilmub hüpikaken, mis palub teil ühenduse kinnitada. Jätkamiseks kinnitage.

MÄRKUSS

√ Kui ühendus on olemas, jätke teleri järgmisel ühendamisel 2. ja 3. samm vahele.
√ Uue teleri ühendamiseks järgige köiki 3 sammu.
√ TV SoundConnecti (SoundShare) funktsioon on saadaval mitmel Samsungi telerimudelil, mis on välja antud pärast 2012. aastat.

Ühendamine Samsung Smart TV teleriga Wi-Fi abil

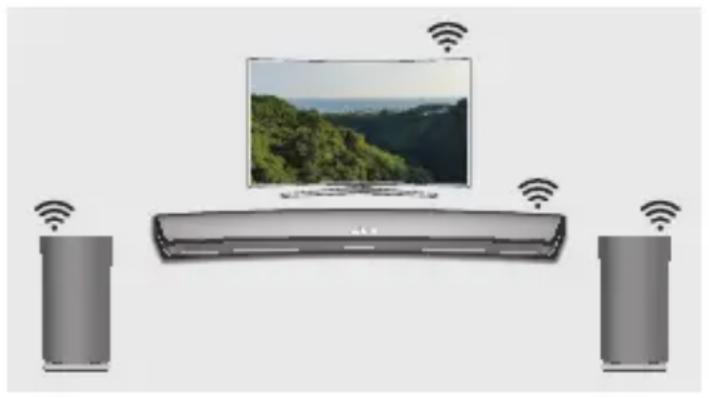

Mis on ruumilise heli Wi-Fi ühendus?

Kui teie Samsungi teler toetab Wi-Fi režiimi, ühendage teler ja audioseadmed samasse Wi-Fi võrku. Saate muusikakogemust nautida läbi ruumilise helis süsteemi.

Televiisori heli esitamine ainult läbi kõlarite (ühendada saab kuni viis kõlarit)

Kontrolltoimingud enne ühendamist

※ Kontrollige oma televisiorimudeli andmeid.

Televiisoriga Wi-Fi abil ühendamine on võimalik ainult pärast 2014. aastat turule toodud Samsung Smart TV telerite korral. (vt oma televisoriga kaasas olnud kasutusjuhendit.)

Kui kasutate nutitelerit, mille tootja ei ole Samsung,

Kasutage juhtmeühendust, et ühendada omavahel televiisor ja Samsungi Soundbar, mis toetab funktsiooni Multiroom. Seejärel kasutage ruumilise heli süsteemi seadistamiseks rakendust Multiroom. (vt Soundbar kasutusjuhendit Samsungi veebilehel.)

1. Kontrollige, kas Soundbar ja audioseade on võrku (Wi-Fi) ühendatud.

MÄRKUS

√ Laadige rakendus Samsung Multiroom oma nutiseadmesse ja järgige seejärel rakenduse juhiseid kölarite ja/või Soundbar ühendamiseks võrku (Wi-Fi).

1. Kontrollige, kas televisior on võrku ühendatud.

- Kuidas kontrollida: Menüü → Võrk → Võrgu olek

1. Kontrollige, kas televiisor, Soundbar ja kölarid on ühendatud samasse vörku.

Ühendamine 2016. aastal turule toodud Samsung Smart TV teleriga

■ Üksiku kölari või Soundbar ühendamine

Valige menüüdes Heliväljund.

Menüü Home → Seaded ( ⚙️ → Heli → Heliväljund → Mudeli nimi(Wi-Fi)

■ Mitme kölari või ühe kölari ja Soundbari ühendamine

1. Valige televisori menüüs Juhtmeta kölari haldur.

Menüü → Heli → Täpsemad seaded → Juhtmeta kölari haldur

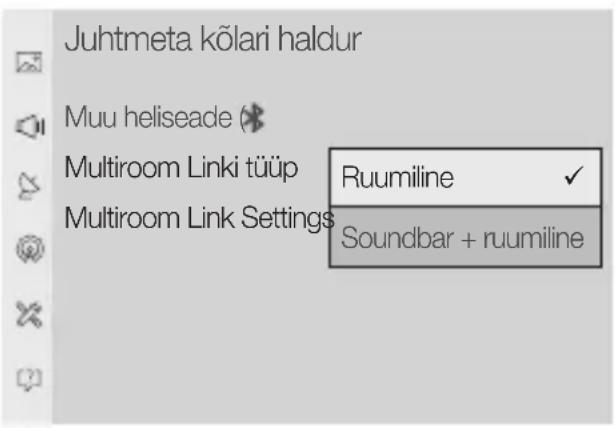

2. Valige Multiroom Linki tüüp.

Juhtmeta kölari haldur Muu heliseade * Multiroom Linki tüüp Ruumiline ✓ Multiroom Link Settings Soundbar + ruumiline

• Ruumiline : Seadistage 2 kuni 5 kölariga
• Soundbar + ruumiline : Seadistage ühe Soundbar ja kahe kõlariga

MÄRKUS

√ Ruumilise heli süsteemi ei saa kasutada ühe Soundbar ja ühe kölari kombinatsiooniga.

3. Valige Multiroom Link Settings. Valige iga kanali jaoks kölar ja puudutage konfigureerimise löpetamiseks käsklust Salvesta.

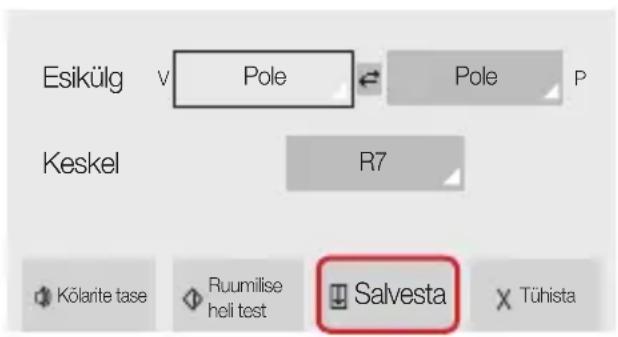

- Ruumiline

Esikülg v Pole P Keskel R7 Kölarite tase Ruumilise heli test Salvesta Tühista

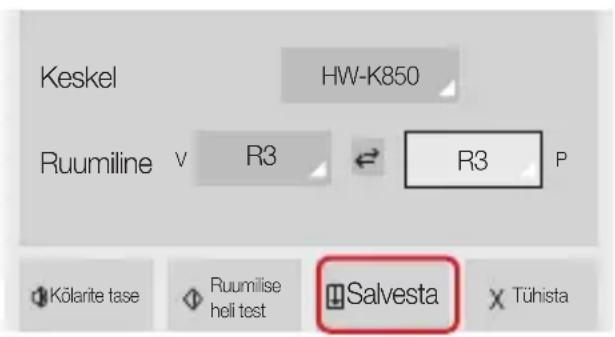

- Soundbar + ruumiline

Keskel HW-K850 Ruumiline v R3 ← R3 P Kõlarite tase Ruumilise heli test Salvesta X Tühista

√ Kui ühendust ei önnestu luua, vt jaotist “Kontrolltoimingud enne ühendamist” Ik 9 ja 10.

Ühendamine Samsung Smart TV teleriga Wi-Fi abil

Ühendamine 2015. aastal turule toodud Samsung Smart TV teleriga

■ Üksiku kölari või Soundbar ühendamine

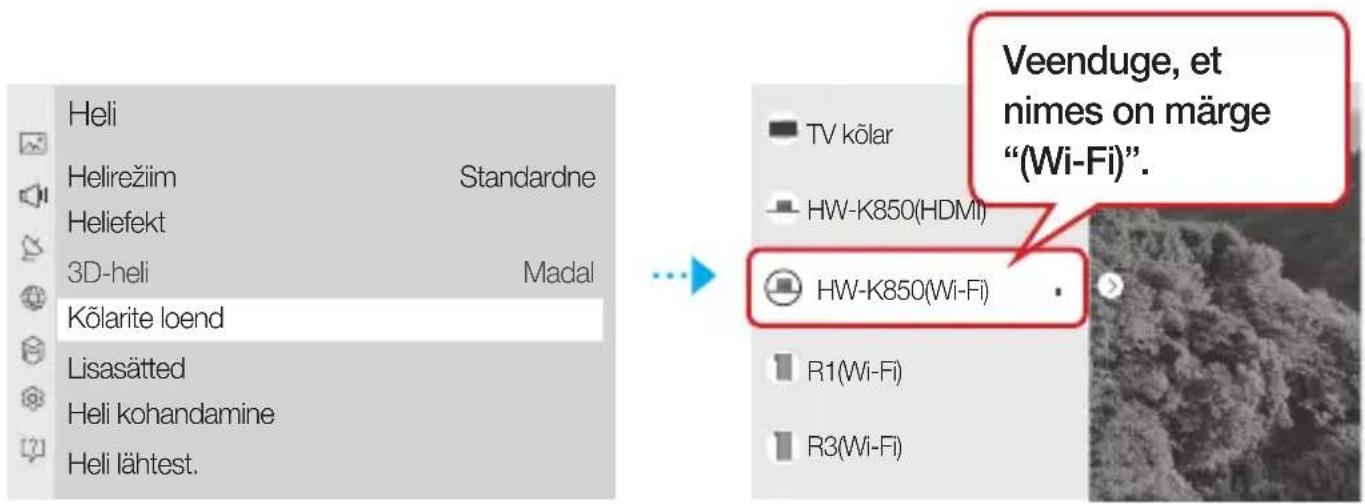

1. Valige televisori menüüs Kõlarite loend.
   Menüü → Heli → Kölarite loend
2. Valige kölarite loendist ühendatud kölar.

Heli Helirežiim Standardne Heliefekt 3D-heli Madal Kõlarite loend Lisasätted Heli kohandamine Heli lähtest. TV kõlar HW-K850(HDMI) HW-K850(Wi-Fi) . R1(Wi-Fi) R3(Wi-Fi) Veenduge, et nimes on märge "(Wi-Fi)".

TÄHTIS

√ Soundbari olemasolule viitab vorming ‘Mudeli nimi(Wi-Fi).’

■ Mitme kölari või ühe kölari ja Soundbari ühendamine

1. Kõlari ühendamiseks järgige jaotises “Üksiku kõlari või Soundbar ühendamine” esitatud juhiseid.

TÄHTIS

√ Et konfigureerida koos Soundbariga toimiv ruumilise heli süsteem, valige käsklus Soundbar esimesena.

Ühendamine Samsung Smart TV teleriga Wi-Fi abil

1. Kui kölar on valitud, vajutage juhtpuldil paremale noolega nuppu. Valige igale kanalile kölar ja puudutage konfigureerimise löpetamiseks käsklust Salvesta.

Ainult kölari ühendamine

TV kõlar R1(Wi-Fi) R3(Wi-Fi) Wi-Fi ruumilise heli seadistus Olete ruumilise heli seadistust automaatselt konfigureerinud. Seda konfiguratsioconi saate käsits muuta või tõhistamiseks valida käsu Välju. Esimene vasak Esimene parem [Samsung] R3 [Samsung] R1 Kolante tase Testi alustamine VäljuSalvesta

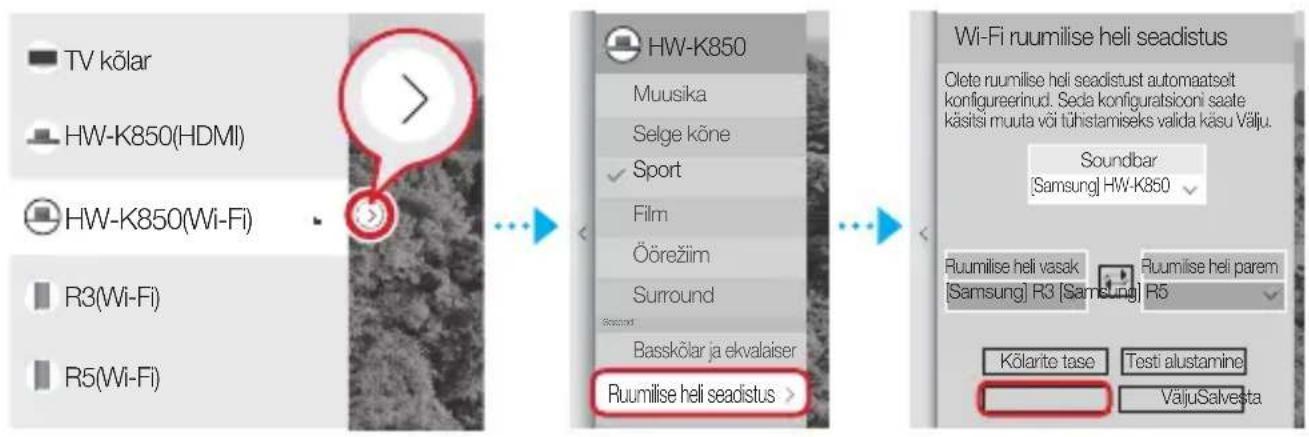

Kõlari ühendamine koos Soundbar.

√ Ruumilise heli süsteemi ei saa kasutada ühe Soundbar ja ühe kölari kombinatsiooniga.

TV kölar HW-K850(HDMI) HW-K850(Wi-Fi) R3(Wi-Fi) R5(Wi-Fi) HW-K850 Muusika Selge köne Sport Film Öörežiim Surround Basskölar ja ekvalaiser Ruumilise heli seadistus > Wi-Fi ruumilise heli seadistus Olete ruumilise heli seadistust automaatseit konfigureerinud. Seda konfiguratsiconi saate käsitsi muuta või tõhistamiseks valida käsu Välju. Soundbar [Samsung] HW-K850 Ruumilise heli vasak [R Samsung] R3 [ Samsung ] R5 Kõlarite tase Testi alustamine VäljuSalvesta

√ Kui ühendust ei önnestu luua, vt jaotist “Kontrolltoimingud enne ühendamist” Ik 9 ja 10.

Ühendamine Samsung Smart TV teleriga Wi-Fi abil

Ühendamine 2014. aastal turule toodud Samsung Smart TV teleriga

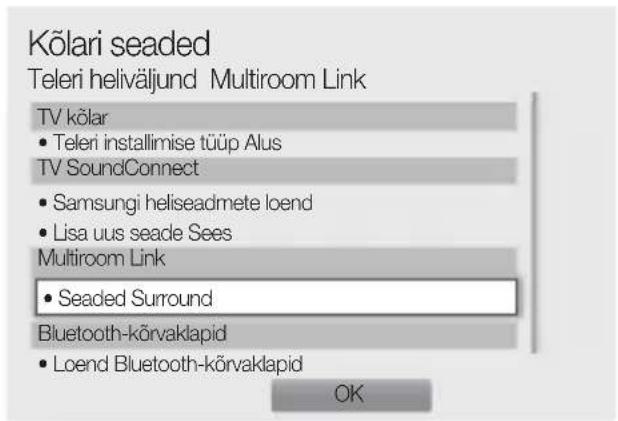

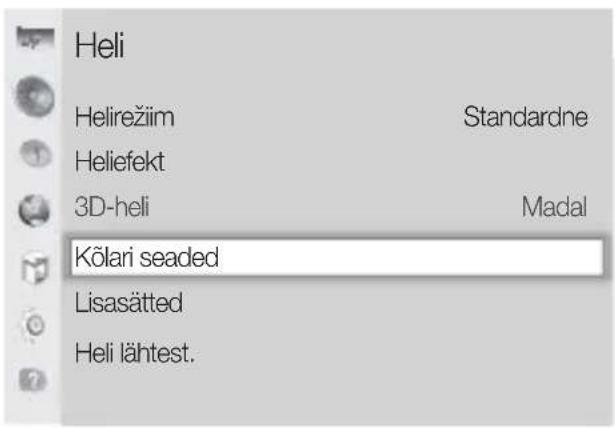

1. Valige menüüdesMultiroom Link - Seaded.

Menüü → Heli → Kölari seaded → Multiroom Link - Seaded

Heli Helirežiim Standardne Heliefekt 3D-heli Madal Kõlari seaded Lisasätted Heli lähtest.

Kõlari seaded Teleri heliväljund Multiroom Link TV kõlar • Teleri installimise tüüp Alus TV SoundConnect • Samsungi heliseadmete loend • Lisa uus seade Sees Multiroom Link • Seaded Surround Bluetooth-kõrvaklapid • Loend Bluetooth-kõrvaklapid OK

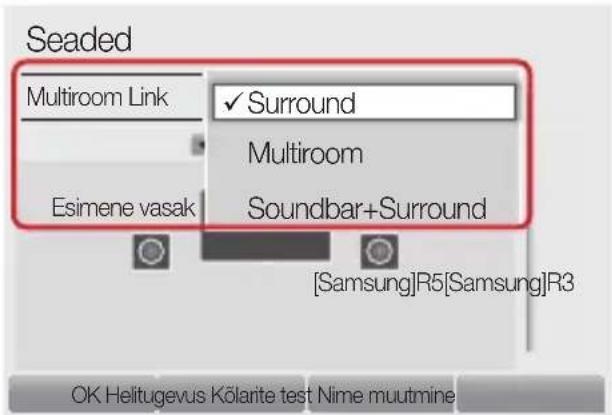

2. Valige Multiroom Link tüüp.

Seaded Multiroom Link ✓ Surround Multiroom Esimene vasak Soundbar+Surround [Samsung]R5[Samsung]R3 OK Helitugevus Kölarite test Nime muutmine

- Surround :

Seadistage 1 kuni 5 kölariga.

- Soundbar+Surround :

Seadistage ühe Soundbar või ühe Soundbar ja kahe kölariga.

MÄRKUS

√ Ruumilise heli süsteemi ei saa kasutada ühe Soundbar ja ühe kölari kombinatsiooniga.

Ühendamine Samsung Smart TV teleriga Wi-Fi abil

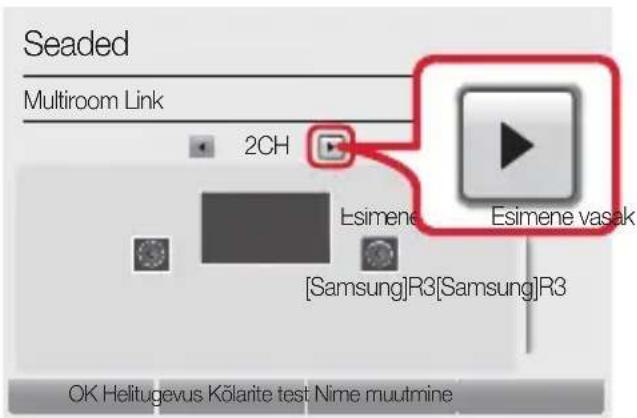

1. Valige ühendatavate kölarite arv.

nt üks kölar → 1CH, kaks kölarit → 2CH

Seaded Multiroom Link 2CH Esimene [ Samsung]R3 [ Samsung]R3 Esimene vasak OK Helitugevus Kölarite test Nime muutmine

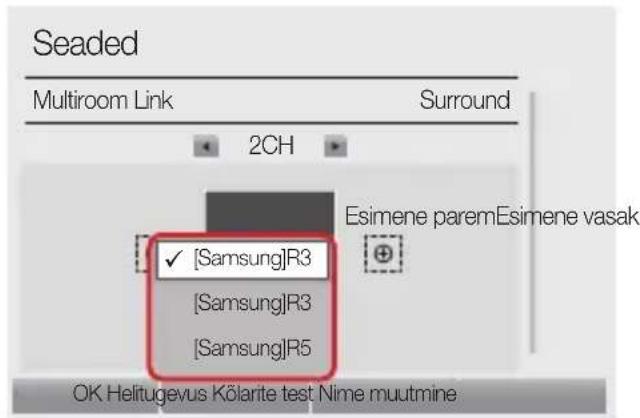

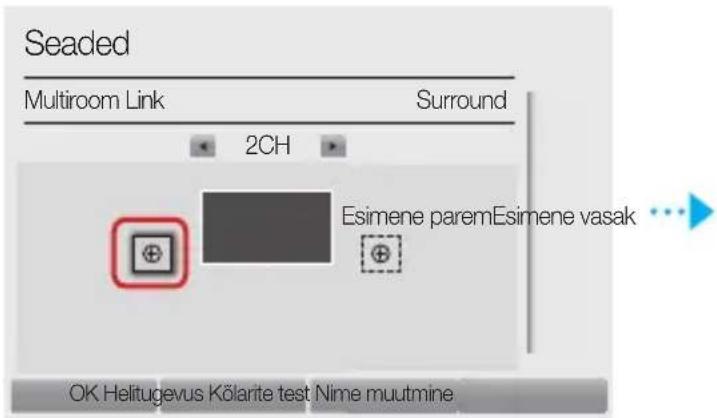

1. Valige meelepärases kohas olev kölar ja puudutage käsklust OK.

Seaded Multiroom Link Surround 2CH Esimene paremEsimene vasak ... OK Helitugevus Kölarite test Nime muutmine

Seaded Multiroom Link Surround 2CH Esimene parem Esimene vasak ✓ [Samsung]R3 [Samsung]R3 [Samsung]R5 OK Helitugevus Kölarite test Nime muutmine

1. Seadistage televiisori heliväljundiks Multiroom Link.

√ Kui ühendust ei önnestu luua, vt jaotist “Kontrolltoimingud enne ühendamist” Ik 9 ja 10.
