Toote tüüp	Subwoofer
Mark	Samsung
Mudel	SWA-W510
Mõõdud (L x K x S)	238,0 x 240,8 x 238,0 mm
Kaal	6,4 kg
Nominaalne väljundvõimsus	200 W
Ooterežiimi energiatarve	2,0 W
Töötemperatuuri vahemik	+5 °C kuni +35 °C
Tööniiskuse vahemik	10 % kuni 75 %
Traadita töösagedus	5,725 GHz – 5,825 GHz
Maksimaalne SRD edastusvõimsus	25 mW
Ühilduvus	Mõned Samsungi soundbarid (täpsem info Samsungi veebisaidil)
Ühendusmeetod	Juhtmevaba, ID SET protseduuri kaudu
LED-indikaator	LINK (sinine) ühenduseks, STANDBY (punane) ooterežiimiks
Toide	Võrgutoide, toitekaabel kaasas
Hooldus ja puhastamine	Eemaldage vooluvõrgust, pühkige pehme ja kuiva lapiga. Ärge kasutage kemikaale.
Ohutus	Järgige juhiseid: ärge blokeerige ventilatsiooni, vältige niiskust, tõmbaga äikese ajal vooluvõrgust jne.
Varuosad ja remonditavus	Kasutaja poolt remonditavaid osi pole. Kogu remont usaldage kvalifitseeritud tehnikule.
Üldine teave	EL-i vastavusdeklaratsioon on saadaval aadressil www.samsung.com. Taaskasutus vastavalt DEEE direktiivile.
Garantii	Tutvuge tootega kaasas olevate tingimustega.

Korduma kippuvad küsimused - SWAW510 SAMSUNG

Kuidas ühendada subwoofer oma Samsungi soundbariga?

Ühendage subwoofer elektripistikusse. Lülitage soundbar välja, seejärel vajutage soundbari kaugjuhtimispuldi ülemist nuppu 5 sekundit, et käivitada protseduur ID SET. LED LINK indikaator peaks muutuma vilkuvast sinisest püsivaks siniseks, mis tähistab edukat ühendust.

Mida teha, kui LED LINK indikaator vilgub siniselt?

Sinine vilkumine tähendab, et ühendust taastatakse. Kontrollige, et soundbari toitekaabel on korralikult ühendatud. Oodake umbes 5 minutit. Kui probleem püsib, korrake protseduuri ID SET.

Kuidas läbi viia ID SET protseduur?

Veenduge, et soundbar on välja lülitatud. Soundbari kaugjuhtimispuldiga vajutage ülemist nuppu 5 sekundit. Kuvatakse lühidalt teade ID SET, seejärel lülitub soundbar automaatselt sisse. Subwooferi LED LINK indikaator peaks muutuma püsivaks siniseks.

Subwoofer ei lülitu sisse, mida teha?

Kontrollige, et toitekaabel on korralikult subwooferisse ja seinakontakti ühendatud. Kui indikaator on punane, on subwoofer ooterežiimis. Lülitage soundbar sisse selle äratamiseks. Kui midagi ei juhtu, võtke ühendust Samsungi hoolduskeskusega.

Millised soundbari mudelid on ühilduvad?

Subwoofer SWA-W510 ühildub teatud Samsungi soundbaridega. Vaadake oma soundbari tootelehte saidil www.samsung.com/support täieliku ühilduvate mudelite loendi saamiseks.

Kuidas puhastada subwooferit?

Eemaldage subwoofer vooluvõrgust. Kasutage pinna pühkimiseks pehmet ja kuiva lappi. Ärge kunagi kasutage kemikaale nagu vaha, benseen, alkohol või pesuvahendid, kuna need võivad seadet kahjustada.

Kas ma saan subwooferit kasutada teise brändi soundbariga?

Ei, subwoofer SWA-W510 on loodud eranditult ühilduvate Samsungi soundbaride jaoks. Teiste brändidega kasutamine ei ole garanteeritud ja ei pruugi töötada.

Mida tähendab subwooferi punane tuli?

Püsiv punane tuli tähendab, et subwoofer on ooterežiimis. See lülitub automaatselt sisse, kui soundbar on välja lülitatud või kui helisignaali ei tuvastata. Lülitage soundbar sisse, et see ooterežiimist äratada.

Subwoofer teeb ebatavalist müra, mida teha?

Eemaldage subwoofer viivitamatult vooluvõrgust. Kontrollige, et ükski objekt ei blokeeri ventilatsiooniavasid. Kui müra jätkub, võtke ühendust volitatud Samsungi hoolduskeskusega.

Kust leida varuosi?

Varuosad ei ole kasutajatele kättesaadavad. Kogu remont peab toimuma kvalifitseeritud tehniku poolt. Abi saamiseks võtke ühendust volitatud Samsungi hoolduskeskusega.

KASUTUSJUHEND SWAW510 SAMSUNG

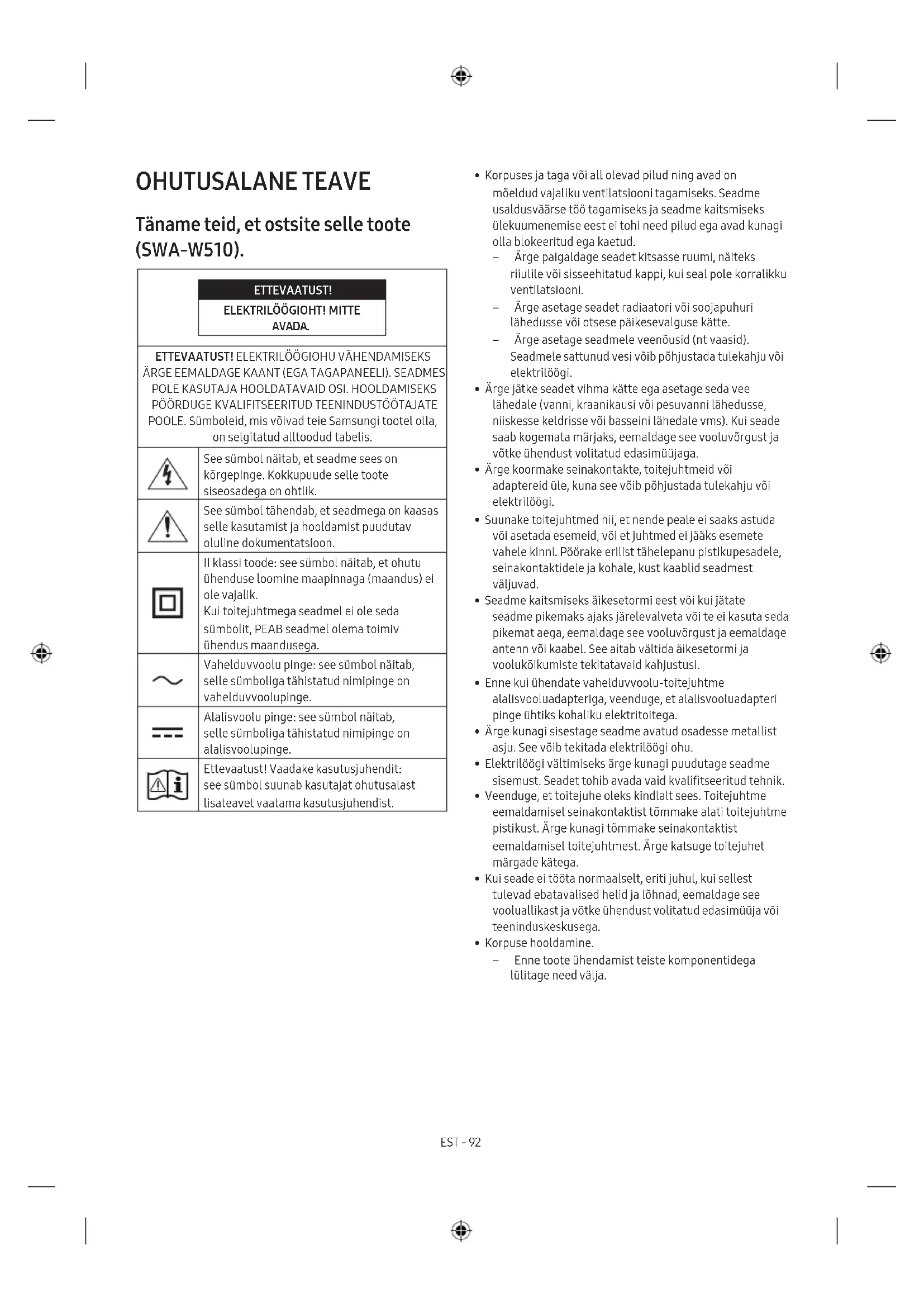

	ETTEVAATUST!ELEKTRILÖÖGIOHT! MITTEAVADA.
ETTEVAATUST! ELEKTRILÖÖGIOHU VÄHENDAMISEKSÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMESPOLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKSPÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATEPOOLE. Sümboleid, mis võivad teie Samsungi tootel olla,on selgitatud alltoodud tabelis.
	See sümbol näitab, et seadme sees onkõrgepinge. Kokkupuude selle tootesiseosadega on ohtlik.
	See sümbol tähendab, et seadmega on kaasasselle kasutamist ja hooldamist puudutavoluline dokumentatsioon.
	Il klassi toode: see sümbol näitab, et ohutuühenduse loomine maapinnaga (maandus) eiole vajalik.Kui toitejuhtmega seadmel ei ole sedasümbolit, PEAB seadmel olema toimivühendus maandusega.
	Vahelduvvoolu pinge: see sümbol näitab,selle sümboliga tähistatud nimipinge onvahelduvvoolupinge.
	Alalisvoolu pinge: see sümbol näitab,selle sümboliga tähistatud nimipinge onalalisvoolupinge.
	Ettevaatust! Vaadake kasutusjuhendit:see sümbol suunab kasutajat ohutusalastlisateavet vaatama kasutusjuhendist.

• Korpuses ja taga või all olevad pilud ning avad on mõeldud vajaliku ventilatsiooni tagamiseks. Seadme usaldusväärsë töö tagamiseks ja seadme kaitsmiseks ülekuumenemise eest ei tohi need pilud ega avad kunagi olla blokeeritud ega kaetud.
• Ärge paigaldage seadet kitsasse ruumi, näiteks riiulile või sisseehitatud kappi, kui seal pole korralikku ventilatsiooni.
• Ärge asetage seadet radiaatori või soojapuhuri lähedusse või otsese päikesevalguse kätte.
• Ärge asetage seadmele veenõusid (nt vaasid). Seadmele sattunud vesi võib põhjustada tulekahju või elektrilöögi.

- Ärge jätke seadet vihma kätte ega asetage seda vee lähedale (vanni, kraanikausi või pesuvanni lähedusse, niiskesse keldrisse või basseini lähedale vms). Kui seade saab kogemata märjaks, eemaldage see vooluvõrgust ja võtke ühendust volitatud edasimüüjaga.

- Ärge koormake seinakontakte, toitejuhtmeid või adaptereid üle, kuna see võib põhjustada tulekahju või elektrilöögi.

- Suunake toitejuhtmed nii, et nende peale ei saaks astuda või asetada esemeid, või et juhtmed ei jääks esemete vahele kinni. Pöörake erilist tähelepanu pistikupesadele, seinakontaktidele ja kohale, kust kaablid seadmest väljuvad.

- Seadme kaitsmiseks äikesetormi eest või kui jätate seadme pikemaks ajaks järelevalveta või te ei kasuta seda pikemat aega, eemaldage see vooluvõrgust ja eemaldage antenn või kaabel. See aitab vältida äikesetormi ja voolukõikumiste tekitatavaid kahjustusi.

- Enne kui ühendate vahelduvvoolu-toitejuhtme alalisvooluadapteriga, veenduge, et alalisvooluadapteri pinge ühtiks kohaliku elektritoitega.

- Ärge kunagi sisestage seadme avatud osadesse metallist asju. See võib tekitada elektrilöögi ohu.

- Elektrilöögi vältimiseks ärge kunagi puudutage seadme sisemust. Seadet tohib avada vaid kvalifitseeritud tehnik.

- Veenduge, et toitejuhe oleks kindlalt sees. Toitejuhtme eemaldamisel seinakontaktist tömmake alati toitejuhtme pistikust. Ärge kunagi tömmake seinakontaktist eemaldamisel toitejuhtmest. Ärge katsuge toitejuhet märgade kätega.

- Kui seade ei tööta normaalselt, eriti juhul, kui sellest tulevad ebatavalised helid ja löhnad, eemaldage see vooluallikast ja võtke ühendust volitatud edasimüüja või teeninduskeskusega.

- Korpuse hooldamine.

- Enne toote ühendamist teiste komponentidega lülitage need välja.

• Kui te toodet pikema aja jooksul ei kasuta või kui lahkute majast pikemaks ajaks, tömmake toitejuhe seinakontaktist välja (eriti kui jätate majja üksi lapsed, eakad või puuetega inimesed).
• Kogunenud tolm võib põhjustada sädemete tekkimise toitejuhtmel või toitejuhtme ülekuumenemise või kahjustada kaabli isolatsiooni, mis võib omakorda põhjustada elektrilöögi, elektrilekke või tulekahju.
• Võtke ühendust volitatud hoolduskeskusega, kui soovite toote paigaldada kohta, kus on palju tolmu, kõrged või madalad temperatuurid, suur õhuniiskus, keemilised ained või kus seade töötab 24 tundi ööpäevas, nagu lennujaamades, raudteejaamades jne. Kui te hoolduskeskusega ühendust ei võta, võib teie toode saada tõsiselt kahjustada.
• Kasutage ainult korralikult maandatud pistikut ja pistikupesa.
  – Vale maandus võib põhjustada elektrilöögi või seadet kahjustada. (Ainult 1. klassi seadmed.)
• Seadme täielikult väljalülitamiseks peate selle vooluvõrgust eemaldama. Seetõttu peavad seinakontakt ja toitepistik olema alati hölpsasti juurdepääsetavad.
• Ärge laske lapsi toote ligidale.
• Hoidke lisaseadmed (aku jne) lastele kättesaamatus kohas.
• Ärge paigaldage toodet ebastabiilsesse kohta, nagu köikuv riiul, kaldus põrand või asukoht, mis puutub kokku vibratsiooniga.
• Ärge pillake toodet maha ega lööge seda. Kui toode on katki, ühendage toitejuhe lahti ja võtke ühendust teeninduskeskusega.
• Seadme puhastamiseks tömmake toitejuhe seinakontaktist välja ja pühkige seadet pehme kuiva lapiga. Ärge kasutage kemikaale, nagu vaha, benseen, alkohol, lahjendid, putukamürk, öhuvärskendi, määrdeained või puhastusvahendid. Need kemikaalid võivad kahjustada toote väljanägemist või eemaldada toote sildid.
• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Ärge ühendage mitut elektriseadet samasse seinakontakti. Seinakontakti ülekoormamine võib põhjustada selle ülekuumenemise ja põhjustada tulekahju.

HOIATUS

- TULEKAHJU VÄLTIMISEKS HOIDKE KÜÜNLAD JA MUUD LAHTISE LEEGIGA ESEMED ALATI TOOTEST EEMAL.

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

Ettevaatusabinõud

1. Veenduge, et teie kodu vahelduv- või alalisvoolutoiteallikas vastaks toote tagaküljel asuval identifitseerimiskleebisel esitatud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on möeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist.
2. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.
3. Seadme rikke korral eemaldage toitejuhe vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, oodake enne kasutamist umbes 2 tundi, kuni seade on saavutanud toatemperatuuri.
4. Kui teie kodus kasutatava elektrivooluallika nimivool on 240 V (VV) kasutage selle seadme ühendamisel oma elektripistikupessa sobivat adapterit.

Tähtsad ohutusalased juhised

Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi. Järgige kõiki alltoodud ohutusjuhiseid. Hoidke kasutusjuhend tulevikuks käepärast.

1. Lugege neid juhiseid.

2. Hoidke juhised alles.

3. Pöörake tähelepanu köikidele hoiatustele.

4. Järgige köiki juhiseid.

5. Ärge kasutage seadet vee lähedal.

6. Puhastage seadet ainult kuiva lapiga.

7. Ärge blokeerige öhuavasid. Paigaldage tootja juhiste järgi.

8. Ärge paigaldage seadet soojusallikate, nt radiaatorite, kuuma öhu väljundavade, ahjude või muude soojust tekitavate seadmete (sh AV-ressiiverite) lähedale.

9. Ärge eirake polariseeritud või maandatud pistiku ohutuseesmärki. Polariseeritud pistikul on kaks laba, millest üks on teisest laiem. Maandustüüpi pistikul on kaks laba ja kolmas maandusharu. Lai laba või kolmas haru on mõeldud ohutuse tagamiseks. Kui olemasolev pistik ei mahu teie pistikupessa, küsige elektrikult nõu vananenud pistikupesa asendamiseks.

10. Kaitske toitejuhet, et sellele ei astutaks ega seda pigistataks, eriti pistikute ja pistikupesade juurest ning kohast, kust see seadmest välja tuleb.

11. Kasutage ainult tootja määratud ühendusseadmeid/tarvikud.

12. Kasutage ainult tootja määratud või seadmega koos müüdavat käru, alust, statiivi, kronsteini või lauda. Kui kasutate käru, olge käru ja seadme liigutamisel ettevaatlik, et vältida vigastusi, mida võib põhjustada seadme ümberkukkumine.

13. Äikesetormide ajal või kui seadet ei plaanita pikemat aega kasutada, eemaldage see pistikupesast.

14. Hooldamiseks pöörduge kvalifitseeritud teenindustöötajate poole. Hooldus on vajalik siis, kui seade on kuidagi kahjustatud, nt kui toitejuhe või pistik on kahjustatud, vedelik on sattunud seadmesse või seadme peale on midagi kukkunud, kui seade on olnud vihma või niiskuse käes, ei tööta normaalselt või see on maha kukkunud.

01 KOMPONENTIDE KONTROLLIMINE

Bassikõlar/toitejuhe

MÄRKUS

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: põhiseadme põhjal)
• Disaini ja tehnilisi andmeid võidakse ilma ette teatamata muuta.

02 SOUNDBARI ÜHENDAMINE

1. Kontrollige ooterežiimi olekut pärast seinakontaktiga ühendamist.

Ühendage bassikölari toitejuhe vooluvörku ja bassikölari külge, et bassikölar sisse lülitada. Bassikölaril hakkab vilkuma LED-näidik LINK (sinine LED). Kui LED-tuli ei vilgu, vt sammu 5.

Bassikölari tagumine külg

LINK

„Vilgub kiiresti siniselt“

2. Lülitage Soundbar välja.

Lülitage Soundbar välja Soundbari kaugjuhtimispuldiga.

- Soundbari pilt võib olenevalt mudelist olla teistsugune kui teie Soundbar.

5s

3. Funktsiooni „ID SET“ konfigureerimine Soundbari kaugjuhtimispuldi abil

Vajutage Soundbari kaugjuhtimispuldil 5 sekundit nuppu Üles.

• Soundbari põhiseadme ekraanile ilmub lühikeseks ajaks teade ID SET, mis seejärel kaob.
• Pärast toimingut ID SET lülitub Soundbari toide automaatselt sisse.
• Kuni sidumine on löppenud, põleb Soundbaril mitmevärviline LED vaheldumisi järgmiselt: punaselt → roheliselt → siniselt.

5 s

4. Kontrollige, kas LED-näidik LINK põleb püsivalt siniselt (ühendamine on lõppenud).

LED-näidik LINK löpetab vilkumise ja jääb siniselt põlema, kui Soundbari ja bassikõlari vahel on ühendus loodud.

LINK

LED-näidik LINK – sinine on sees

5. Kui SWA-W510 ühendamine ei önnestu, tehke vajalikud toimingud vastavalt LED-näidiku olekule.

LINK (sinine) põleb: ühendatud (tavapärane töö).

LINK (sinine) vilgub: ühenduse taastamine.

• Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit.
• Korrake etappe 2–4.

- ooterežiim (kui Soundbari põhiseade on välja lülitatud).

- Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud.

- Ühendus nurjus

1. Hoidke ruumhelikölarite tagaküljel olevat nuppu ID SET pliiatsiotsaga 5–6 sekundit all, kuni LEDnäidik LINK hakkab siniselt vilkuma.

LINK • STANDBY • ID SET ssikölari tagumine külg 5 s

- 2. Korrake etappe 2–4.

Punane ja sinine vilguvad: Tõrge

• Vaadake juhendist Samsungi teeninduskeskuse kontaktteavet.

03 ÜHILDUVAD MUDELID

• Ühildub valitud Samsungi Soundbaridega. Lisateabe saamiseks külastage Soundbari tootelehte aadressil www.samsung.com/support.
• Ühilduvate mudelite loendit võidakse ette teatamata muuta.

04 AVATUD LÄHTEKOODI LITSENTSI TEATIS

Avatud lähtekoodiga seotud päringute ja küsimuste taotluste saatmiseks pöörduge Samsung Open Source'i poole meili teel (http://opensource.samsung.com).

05 OLULISED TEENUSEGA SEOTUD MÄRKUSED

- Haldustasu võetakse järgmistel juhtudel:

(a) teie palvel kutsutakse välja tehnik, kuid tootel ei ole midagi viga (st kasutusjuhendit ei ole loetud).
(b) viite seadme parandustöökotta, kuid tootel ei ole midagi viga (st kasutusjuhendit ei ole loetud).

- Administratiivtasu antakse teile teada enne tehniku visiiti.

06 TEHNILISED ANDMED JA JUHEND

Tehnilised andmed

Bassikõlari nimiSWA-W510
Kaal6,4 kg	Mõõtmed (L x K x S)238,0 x 240,8 x 238,0 mm
Töötemperatuuri vahemik+5°C kuni +35°C	Õhuniiskuse vahemik10 % ~ 75 %
VÕIMENDINimiväljundvõimsus200 W
Üldine elektritarve puhkerežiimil (W)2,0 W
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSSRD maksimaalne saatja võimsus25 mW 5,725 GHz – 5,825 GHz korral

MÄRKUS

• Samsung Electronics Co. Ltd jätab endale öiguse muuta tehnilisi andmeid ette teatamata.
  • Mass ja mõõtmed on ligikaudsed.

• Käesolevaga kinnitab Samsung, et see raadioseade vastab direktiivi 2014/53/EL ja Ühendkuningriigi asjakohaste öigusaktide nõuetele.
  Vastavusdeklaratsiooni täisteksti leiate järgmiselt veebiaadressilt:
  http://www.samsung.com, avage jaotis Tootetugi ja sisestage mudeli nimi.
  Antud seadet võib kasutada kõigis EL-i riikides ja Ühendkuningriigis.

Õige viis toote kasutuselt kõrvaldamiseks (elektriliste ja elektrooniliste seadmete jäätmed)

(Kehtib riikides, kus jäätmed kogutakse sorteeritult)

Selline tähistus tootel või selle tarvikutel või dokumentidel näitab, et toodet ega selle elektroonilisi tarvikuid (nt laadija, peakomplekt, USB-kaabel) ei tohi kasutusaja löppemisel käidelda koos muude olmejäätmetega. Selleks et vältida jäätmete kontrollimatu käitlemisega seotud võimaliku kahju tekitamist keskkonnale või inimeste tervisele ning edendada materiaalsete vahendite säästvat taaskasutust, eraldage need esemed muudest jäätmetest ja suunake need vastutustundlikult taasringlusse.

Kodukasutajad saavad teavet nende esemete keskkonnaohutu taaskasutamise kohta kas toote müüjalt või keskkonnaametist.

Firmad peaksid võtma ühendust tarnijaga ning kontrollima ostulepingu tingimusi ja sätteid. Toodet ega selle elektroonilisi tarvikuid ei tohi panna muude hävitamiseks mõeldud kaubandusjäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiifiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, patareid, vt www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
