SWAW510 - Wieża Hi-Fi SAMSUNG - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia SWAW510 SAMSUNG w formacie PDF.
| Typ produktu | Głośnik basowy (Subwoofer) |
| Marka | Samsung |
| Model | SWA-W510 |
| Wymiary (szer. x wys. x gł.) | 238,0 x 240,8 x 238,0 mm |
| Waga | 6,4 kg |
| Moc wyjściowa znamionowa | 200 W |
| Pobór mocy w trybie czuwania | 2,0 W |
| Zakres temperatury pracy | od +5 °C do +35 °C |
| Zakres wilgotności pracy | 10% do 75% |
| Częstotliwość pracy bezprzewodowej | 5,725 GHz – 5,825 GHz |
| Maksymalna moc transmisji SRD | 25 mW |
| Kompatybilność | Niektóre soundbary Samsung (sprawdź na stronie Samsung) |
| Metoda połączenia | Bezprzewodowo, za pomocą procedury ID SET |
| Wskaźnik LED | LINK (niebieski) dla połączenia, STANDBY (czerwony) dla czuwania |
| Zasilanie | Sieciowe, kabel zasilający w zestawie |
| Konserwacja i czyszczenie | Odłączyć od zasilania, przetrzeć miękką, suchą ściereczką. Nie używać środków chemicznych. |
| Bezpieczeństwo | Przestrzegać zasad: nie blokować wentylacji, unikać wilgoci, odłączyć w czasie burzy itp. |
| Części zamienne i naprawialność | Brak części naprawialnych przez użytkownika. Wszelkie naprawy powierzać wykwalifikowanemu technikowi. |
| Informacje ogólne | Deklaracja zgodności UE dostępna na stronie www.samsung.com. Recykling zgodnie z dyrektywą WEEE. |
| Gwarancja | Sprawdź warunki dostarczone z produktem. |
Często zadawane pytania - SWAW510 SAMSUNG
Pytania użytkowników dotyczące SWAW510 SAMSUNG
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wieża Hi-Fi w formacie PDF za darmo! Znajdź swoją instrukcję SWAW510 - SAMSUNG i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SWAW510 marki SAMSUNG.
INSTRUKCJA OBSŁUGI SWAW510 SAMSUNG

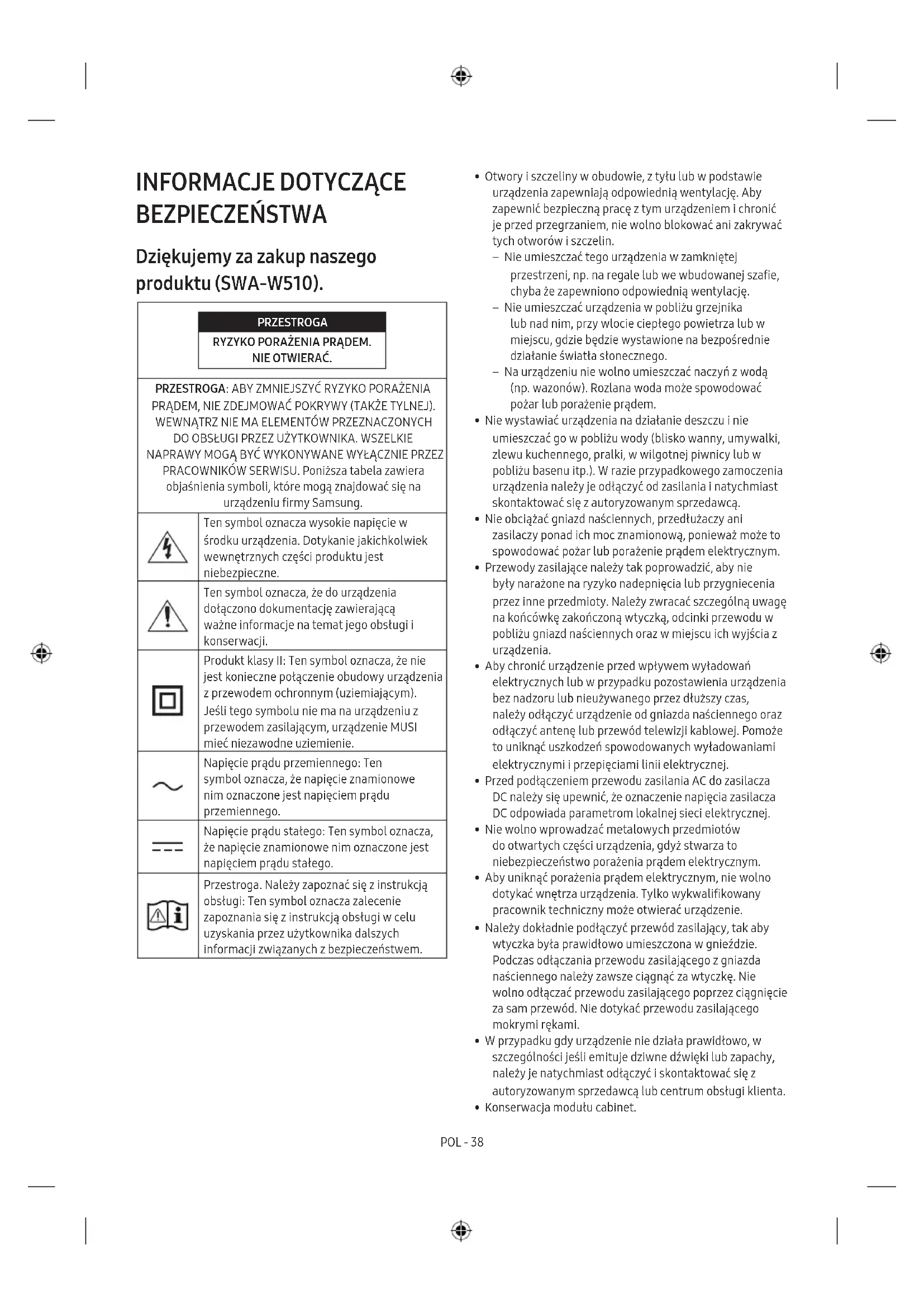

Dziękujemy za zakup naszego produktu (SWA-W510).
PRZESTROGA
RYZYKO PORAŻENIA PRĄDEM. NIE OTWIERAĆ.
PRZESTROGA: ABY ZMNIEJSZYĆ RYZKO PORAŻENIA PRĄDEM, NIE ZDEJMOWAĆ POKRYWY (TAKŻE TYLNEJ). WEWNĄTRZ NIE MA ELEMENTÓW PRZEZNACZONYCH DO OBSŁUGI PRZEZ UŻYTKOWNIKA. WSZELKIE NAPRAWY MOGĄ BYĆ WYKONYWANE WYŁĄCZNIE PRZEZ PRACOWNIKÓW SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu firmy Samsung.






Ten symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.
Ten symbol oznacza, że do urządzenia dotączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.
Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu nie ma na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie.
Napięcie prądu przemiennego: Ten symbol oznacza, że napięcie znamionowe nim oznaczone jest napięciem prądu przemiennego.
Napięcie prądu stałego: Ten symbol oznacza, że napięcie znamionowe nim oznaczone jest napięciem prądu stałego.
Przestroga. Należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z instrukcją obsługi w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem.
- Otwory i szczeliny w obudowie, z tytu lub w podstawie urządzenia zapewniają odpowiednią wentylację. Aby zapewnić bezpieczną pracę z tym urządzeniem i chronić je przed przegrzaniem, nie wolno blokować ani zakrywać tych otworów i szczelin.
– Nie umieszczać tego urządzenia w zamkniętej przestrzeni, np. na regale lub we wbudowanej szafie, chyba że zapewniono odpowiednią wentylację.
– Nie umieszcać urządzenia w pobliżu grzejnika lub nad nim, przy wlocie ciepłego powietrza lub w miejscu, gdzie będzie wystawione na bezpośrednie działanie światła słonecznego.
– Na urządzeniu nie wolno umieszczać naczyń z wodą (np. wazonów). Rozlana woda może spowodować pożar lub porażenie prądem. - Nie wystawiać urządzenia na działanie deszczu i nie umieszczać go w pobliżu wody (blisko wanny, umywalki, zlewu kuchennego, pralki, w wilgotnej piwnicy lub w pobliżu basenu itp.). W razie przypadkowego zamoczenia urządzenia należy je odłączyć od zasilania i natychmiast skontaktować się z autoryzowanym sprzedawcą.
- Nie obciążać gniazd naściennych, przedłużaczy ani zasilaczy ponad ich moc znamionową, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym.
- Przewody zasilające należy tak poprowadzić, aby nie były narażone na ryzyko nadepnięcia lub przygniecenia przez inne przedmioty. Należy zwracać szczególną uwagę na końcówkę zakończoną wtyczką, odcinki przewodu w pobliżu gniazd naściennych oraz w miejscu ich wyjścia z urządzenia.
- Aby chronić urządzenie przed wpływem wyładowań elektrycznych lub w przypadku pozostawienia urządzenia bez nadzoru lub nieużywanego przez dłuższy czas, należy odłączyć urządzenie od gniazda naściennego oraz odłączyć antenę lub przewód telewizji kablowej. Pomoże to uniknąć uszkodzeń spowodowanych wyładowaniami elektrycznymi i przepięciami linii elektrycznej.
- Przed podłączeniem przewodu zasilania AC do zasilacza DC należy się upewnić, że oznaczenie napięcia zasilacza DC odpowiada parametrom lokalnej sieci elektrycznej.
- Nie wolno wprowadzać metalowych przedmiotów do otwartych części urządzenia, gdyż stwarza to niebezpieczeństwo porażenia prądem elektrycznym.
- Aby uniknąć porażenia prądem elektrycznym, nie wolno dotykać wnętrza urządzenia. Tylko wykwalifikowany pracownik techniczny może otwierać urządzenie.
- Należy dokładnie podłączyć przewód zasilający, tak aby wtyczka była prawidłowo umieszczona w gnieździe. Podczas odłączania przewodu zasilającego z gniazda naściennego należy zawsze ciągnąć za wtyczkę. Nie wolno odłącać przewodu zasilającego poprzez ciągnięcie za sam przewód. Nie dotykać przewodu zasilającego mokrymi rękami.
- W przypadku gdy urządzenie nie działa prawidłowo, w szczególności jeśli emituje dziwne dźwięki lub zapachy, należy je natychmiast odłączyć i skontaktować się z autoryzowanym sprzedawcą lub centrum obsługi klienta.
- Konserwacja modułu cabinet.
- Przed podłączeniem innych komponentów do tego produktu należy je wyłączyć.
- W przypadku nieużywania produktu przez dłuższy czas lub konieczności opuszczenia domu (a w szczególności w przypadku pozostawienia w domu dzieci, osób starszych lub niepełnosprawnych bez opieki) należy pamiętać o odłączeniu z gniazdka wtyczki przewodu zasilającego.
- Nagromadzony kurz może powodować wytwarzanie iskier elektrycznych i wydzielanie ciepła z przewodu zasilającego lub ostabienie izolacji, co może doprowadzić do porażenia prądem elektrycznym, upływu prądu lub pożaru.
- W przypadku zamiaru zamontowania produktu w miejscu o dużym zapyleniu, w którym panują niskie lub wysokie temperatury, wysoki poziom wilgotności, w pobliżu substancji chemicznych lub w miejscach, gdzie będzie on włączony 24 godziny na dobę, np. na lotniskach, dworcach kolejowych itp., należy się skontaktować z autoryzowanym centrum obsługi klienta w celu otrzymania dokładnych informacji. Brak kontaktu z centrum obsługi może doprowadzić do poważnego uszkodzenia produktu.
- Należy używać tylko odpowiednio uziemionych wtyczek i gniazd naściennych.
– Nieprawidłowe uziemienie może doprowadzić do porażenia prądem elektrycznym lub do uszkodzenia sprzętu. (Dotyczy wyłącznie urządzeń klasy l).
- Aby całkowicie wyłączyć urządzenie, należy odłączyć je od gniazda naściennego. Dlatego należy zapewnić stały dostęp do gniazda naściennego i wtyczki.
- Nie wolno pozwolić, aby dzieci przytrzymywały się produktu.
- Akcesoria (np. baterie itp.) należy trzymać w bezpiecznym miejscu, poza zasięgiem dzieci.
- Nie należy montować produktu na niestabilnej powierzchni, np. na chwiejącej się półce, na pochyłej podłodze lub w miejscu narażonym na działanie drgań.
- Należy uważać, by nie upuścić ani nie uderzyć produktu. W przypadku uszkodzenia produktu należy odłączyć przewód zasilający i skontaktować się z centrum obsługi klienta.
- Aby wyczyścić urządzenie, należy odłączyć przewód zasilający od gniazda naściennego, a następnie przetrzeć produkt miękką, suchą ściereczką. Nie używać środków chemicznych, takich jak wosk, benzen, alkohol, rozcieńczalniki, insektycydy, odświeżacze powietrza, smary czy detergenty. Środki te mogą uszkodzić obudowę produktu lub zmyć z niego nadruki.
- Nie narażaj urządzenia na kontakt z płynami (np. w wyniku ochlapania lub opryskania). Nie stawiaj na urządzeniu przedmiotów wypełnionych płynami, np. wazonów.
- Nie należy podłączać wielu urządzeń elektrycznych do tego samego gniazda elektrycznego. Przeciążenie gniazda może spowodować jego przegrzanie i w efekcie pożar.
OSTRZEŻENIE
- ABY ZAPOBIEC ROZPRZESTRZENIANIU SIĘ OGNIA, NALEŻY ZAWSZE TRZYMAĆ ŚWIECZKI I INNE ŻRÓDŁA OTWARTEGO OGNIA Z DALA OD TEGO PRODUKTU.
- Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie wystawiaj urządzenia na działanie deszczu i wilgoci.

Środki ostrożności
-
Upewnij się, że domowa sieć zasilająca prądem przemiennym lub stałym spełnia wymagania z zakresu zasilania wypisane na naklejce identyfikacyjnej z tytu produktu. Produkt ustaw poziomo, na odpowiedniej podstawie (na meblu). Zapewnij odpowiednią przestrzeń wentylacyjną (ok. 7–10 cm) wokół produktu. Sprawdź, czy szczeliny wentylacyjne nie są zasłonięte. Nie umieszczaj jednostki na wzmacniaczach ani na innym sprzęcie, który się nagrzewa. Jednostkę zaprojektowano pod kątem ciągłego użytku. Aby całkowicie wyłączyć jednostkę, odłącz wtyczkę przewodu zasilania prądem przemiennym od gniazdka ściennego.
-
Nie wystawiaj jednostki na bezpośrednie działanie promieni słonecznych lub źródeł ciepła. Może to spowodować przegrzanie jednostki i w efekcie jej awarię.
-
W przypadku awarii jednostki odłącz przewód zasilania od ściennego gniazdka prądu przemiennego. Produkt nie jest przeznaczony do zastosowań przemysłowych. Opracowano go wyłącznie na potrzeby użytku osobistego. W przypadku przechowywania produktu w niskiej temperaturze może dojść do kondensacji pary wodnej. Po przetransportowaniu urządzenia w czasie zimy przed jego użyciem odczekaj około 2 godzin, aż osiągnie temperaturę pokojową.
-
Jeżeli dom jest zasilany prądem przemiennym 240 V użyj odpowiedniej przejściówki, aby podłączyć urządzenie do gniazdka elektrycznego.
Ważne instrukcje w zakresie bezpieczeństwa
Przeczytaj uważnie poniższe instrukcje przed użyciem urządzenia. Postępuj zgodnie ze wszystkimi instrukcjami w zakresie bezpieczeństwa wymienionymi poniżej. Zachowaj te instrukcje do użycia w przyszłości.
- Przeczytaj te instrukcje.
- Zachowaj te instrukcje.
- Przestrzegaj wszystkich ostrzeżeń.
- Postępuj zgodnie ze wszystkimi instrukcjami.
- Nie korzystaj z tego urządzenia w pobliżu wody.
- Czyść tylko za pomocą suchej ściereczki.
- Nie blokuj żadnych otworów wentylacyjnych. Zamontuj zgodnie z instrukcjami producenta.
-
Nie montuj w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki, piekarniki i inne urządzenia (w tym odbiorniki AV), które generują ciepło.
-
Nie naruszaj funkcji bezpieczeństwa wtyczki spolaryzowanej lub uziemiającej. Wtyczka spolaryzowana ma dwa bolce, z których jeden jest dłuższy. Wtyczka uziemiająca ma dwa bolce oraz bolec uziemiający. Szerszy bolec oraz trzeci bolec uziemiający są zapewnione dla bezpieczeństwa użytkowników. Jeśli dostarczona wtyczka nie pasuje do gniazda, skonsultuj się z elektrykiem w celu wymiany przestarzałego gniazda.
-
Chron przewód zasilający przed nadepnięciem lub przyciśnięciem, zwłaszcza w pobliżu wtyczek, gniazd elektrycznych oraz w miejscu ich wyjścia z urządzenia.
-
Należy używać wyłącznie dodatków/akcesoriów określonych przez producenta.
-
Należy używać tylko wózków, podstaw, trójnogów, uchwytów lub mocowań zalecanych przez producenta lub sprzedawanych razem z urządzeniem. W przypadku użycia wózka należy uważać podczas przesuwania wózka z urządzeniem, aby uniknąć obrażeń spowodowanych jego przewróceniem się
-
Odtącz wtyczkę urządzenia podczas burzy lub jeśli nie będziesz go używać przez dłuższy czas.
-
Wszelkie naprawy mogą być wykonywane wyłącznie przez pracowników serwisu. Serwisowanie jest wymagane w przypadku jakiegokolwiek uszkodzenia urządzenia, np. gdy przewód zasilający lub wtyczka są uszkodzone, rozlano płyn lub przedmioty wpadły do urządzenia, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.

01 SPRAWDZENIE ELEMENTÓW
Subwoofer / przewód zasilający
UWAGA
- Więcej informacji na temat obstugiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego)
- Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.
02 PODŁĄCZANIE GŁOŚNIKA SOUNDBAR
1. Po podłączeniu do gniazdka elektrycznego sprawdź stan gotowości.
Podłącz przewód zasilający subwoofera do gniazdka elektrycznego i subwoofera, aby włączyć subwoofer. Dioda LED LINK (niebieska dioda LED) na subwooferze zacznie migać. Jeśli dioda LED się nie świeci, przejdź do kroku 5.

Tylna część głośnika niskotonowego
2. Wyłącz głośnik Soundbar.
Wyłącz głośnik Soundbar za pomocą jego pilota.
- Obraz głośnika Soundbar może różnić się od Twojego urządzenia w zależności od modelu.

3. Skonfiguruj ustawienie „ID SET” za pomocą pilota głośnika Soundbar
Naciśnij przycisk W góre na pilocie głośnika Soundbar i przytrzymaj go przez 5 sekund.
- Na głównym wyświetlaczu jednostki głównej Soundbara na krótko wyświetli się komunikat ID SET, a następnie zniknie.
- Po zakończeniu procesu ID SET zasilanie głośnika Soundbar automatycznie się włączy.
- Do zakończenia parowania kolor diody LED na głośniku Soundbar zmieni się kolejno w następujący sposób: czerwony → zielony → niebieski.

4. Sprawdź, czy dioda LED LINK świeci na niebiesko światłem ciągłym (nawiązane potączenie).
W przypadku połączenia głośnika Soundbar z subwooferem dioda LED LINK przestaje migać i świeci na niebiesko światłem ciągłym.
Dioda LINK (niebieski) jest włączony: Pomyślne nawiązanie połączenia (normalne działanie).
Dioda LINK (niebieska) miga: Ponowne nawiązywanie połączenia.
- Sprawdź, czy przewód zasilania jest prawidłowo podłączony do głównego głośnika Soundbar lub poczekaj około 5 minut.
- Powtórz kroki 2–4.
Tryb STANDBY (czerwony) jest włączony:
- Tryb oczekiwania (gdy urządzenie główne Soundbar jest wyłączone).
- Sprawdzić, czy przewód zasilania jest prawidłowo podłączony do głównej listwy Soundbar.
- Połączenie nieudane
- Naciśnij czubkiem długopisu przycisk ID SET z tytu głośników dźwięku przestrzennego i przytrzymaj go przez 5–6 sekund, aż dioda LED LINK zacznie migać (na niebiesko).
- 2. Powtórz kroki 2-4.
Kontrolki czerwona i niebieska migają: Usterka
- Zapoznaj się z danymi kontaktowymi Centrum serwisowego firmy Samsung, które zamieszczono w niniejszej instrukcji obsługi.
03 ZGODNE MODELE
- Kompatybilny z wybranymi głośnikami Soundbar firmy Samsung. Więcej informacji znajduje się na stronie produktu Soundbar: www.samsung.com/support.
- Lista kompatybilnych modeli może ulec zmianie bez powiadomienia.
04 INFORMACJA O LICENCJACH NA OPROGRAMOWANIE OPEN SOURCE
W przypadku pytań i próśb dotyczących aplikacji open source, skontaktuj się z działem Samsung Open Source (http://opensource.samsung.com).
05 WAŻNE INFORMACJE O USŁUDZE
- Opłata administracyjna może zostać nałożona w przypadku gdy:
(a) serwisant został wezwany do naprawy urządzenia, w którym nie wykryto żadnej usterki (tj. użytkownik nie zapoznał się z instrukcją obsługi);
(b) urządzenie dostarczono do punktu serwisowego, gdzie ustalono, że nie ma żadnych usterek (tj. użytkownik nie zapoznał się z instrukcją obsługi).
- Użytkownik zostanie poinformowany o wysokości opłaty administracyjnej przed wizytą serwisanta.
06 DANE TECHNICZNE I INSTRUKCJE
Dane techniczne
| Nazwa subwooferaSWA-W510 | |
| Waga6,4 kg | Wymiary (szer. × wys. × głęb.)238,0 x 240,8 x 238,0 mm |
| Zakres temperatury roboczej+5°C do +35°C | Zakres wilgotności roboczej10 do 75% |
| WZMACNIACZZnamionowa moc wyjściowa200 W | |
| Całkowity pobór mocy w trybie czuwania (W)2,0 W | |
| MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGOMaks. moc nadajnika SRD25 mW przy częstotliwości 5,725 GHz – 5,825 GHz | |
UWAGA
- Firma Samsung Electronics Co., Ltd zastrzega prawo do zmiany danych technicznych bez powiadomienia.
-
Waga i wymiary to wartości przybliżone.
-
Niniejszym firma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu. Urządzenia można używać we wszystkich państwach UE i w Wielkiej Brytanii.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)
(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)
To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.
Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.
Więcej informacji na temat zobowiązań środowiskowych firmy Samsung i szczególnych obowiązków regulacyjnych dotyczących produktów, np. rozporządzenie REACH, WEEE i dot. baterii, znajduje się na stronie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
