SWAW510 - Hi-Fi sistēma SAMSUNG - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas SWAW510 SAMSUNG PDF formātā.
| Produkta veids | Zemfrekvenču skaļrunis (Subwoofer) |
| Zīmols | Samsung |
| Modelis | SWA-W510 |
| Izmēri (P x A x D) | 238,0 x 240,8 x 238,0 mm |
| Svars | 6,4 kg |
| Nominālā izejas jauda | 200 W |
| Gaidīšanas režīma patēriņš | 2,0 W |
| Darba temperatūras diapazons | no +5 °C līdz +35 °C |
| Darba mitruma diapazons | 10 % ~ 75 % |
| Bezvadu darbības frekvence | 5,725 GHz – 5,825 GHz |
| Maksimālā SRD pārraides jauda | 25 mW |
| Saderība | Dažas Samsung Soundbar skaņas joslas (skatīt Samsung vietni) |
| Savienojuma metode | Bezvadu, izmantojot ID SET procedūru |
| LED indikators | LINK (zils) savienojumam, STANDBY (sarkans) gaidīšanai |
| Barošana | Elektrotīkls, barošanas kabelis komplektā |
| Apkope un tīrīšana | Atvienot, noslaucīt ar mīkstu, sausu drānu. Neizmantot ķīmiskas vielas. |
| Drošība | Ievērot norādījumus: neaizklāt ventilāciju, izvairīties no mitruma, atvienot pērkona negaisa laikā utt. |
| Rezerves daļas un remontējamība | Nav lietotāja remontējamu detaļu. Uzticēt jebkuru remontu kvalificētam tehniķim. |
| Vispārīga informācija | ES atbilstības deklarācija pieejama vietnē www.samsung.com. Pārstrāde saskaņā ar WEEE direktīvu. |
| Garantija | Skatīt nosacījumus, kas pievienoti produktam. |
Bieži uzdotie jautājumi - SWAW510 SAMSUNG
Lietotāju jautājumi par SWAW510 SAMSUNG
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Hi-Fi sistēma PDF formātā bez maksas! Atrodiet savu rokasgrāmatu SWAW510 - SAMSUNG un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. SWAW510 zīmola SAMSUNG.
LIETOŠANAS INSTRUKCIJA SWAW510 SAMSUNG

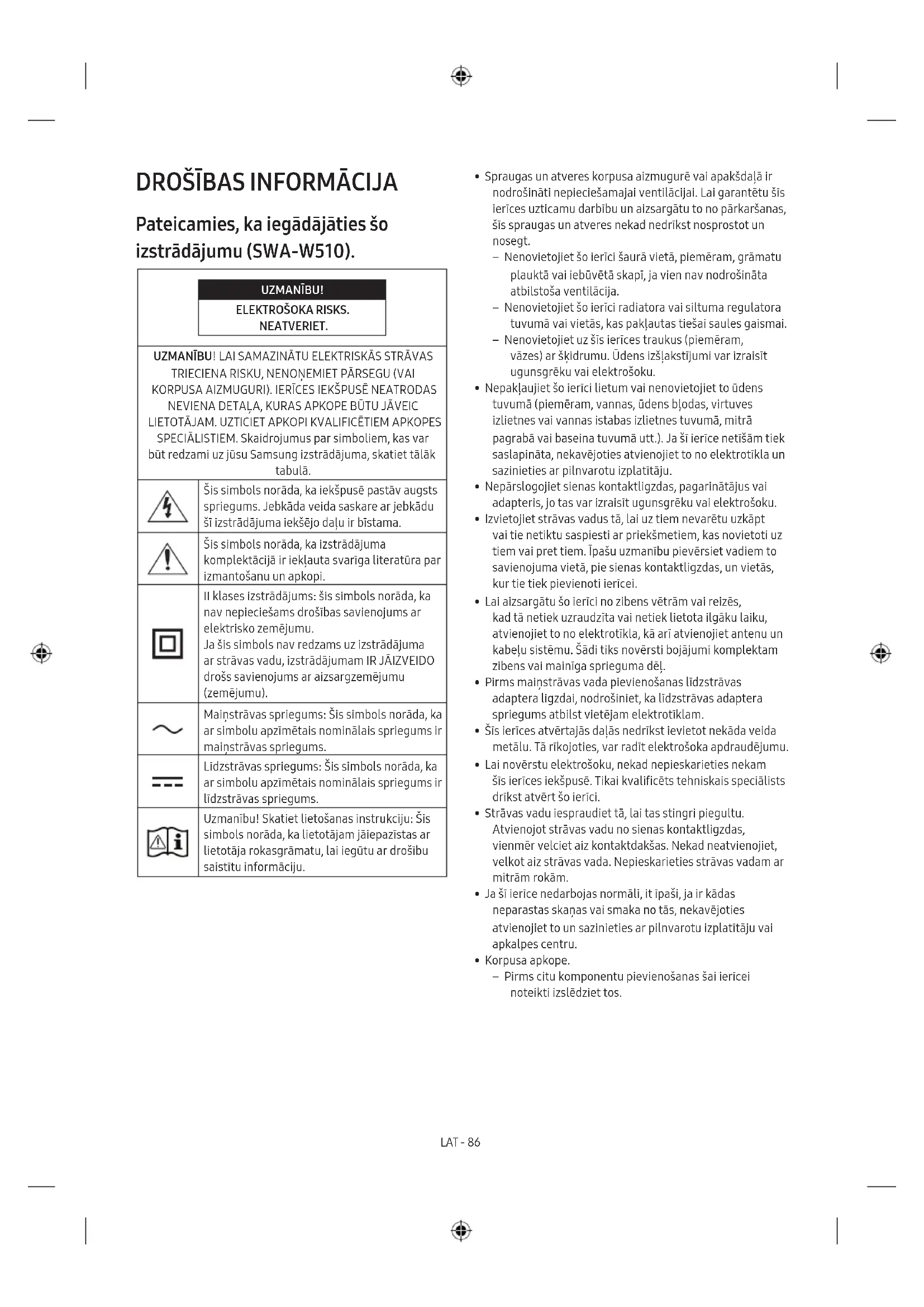

Pateicamies, ka iegādājāties šo izstrādājumu (SWA-W510).
| UZMANĪBU!ELEKTROŠOKA RISKS.NEATVERIET. | |
| UZMANĪBU! LAI SAMAZINĀTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NENOņEMIET PĀRSEGU (VAI KORPUSA AIZMUGURI). IERĪCES IEKŠPUSĒ NEATRODAS NEVIENA DETAļA, KURAS APKOPE BŪTU JĀVEIC LIETOTĀJAM. UZTICIET APKOPI KVALIFICĒTIEM APKOPES SPECIĀLISTIEM. Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā. | |
![]() | Šis simbols norāda, ka iekšpusē pastāv augsts spriegums. Jebkāda veida saskare ar jebkādu ši izstrādājuma iekšējo daļu ir bīstama. |
![]() | Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi. |
![]() | Il klases izstrādājums: šis simbols norāda, ka nav nepieciešams drošības savienojums ar elektrisko zemējumu.Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu). |
![]() | Mainstrāvas spriegums: Šis simbols norāda, ka ar simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums. |
![]() | Līdzstrāvas spriegums: Šis simbols norāda, ka ar simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums. |
![]() | Uzmanību! Skatiet lietošanas instrukciju: Šis simbols norāda, ka lietotājam jāiepazīstas ar lietotāja rokasgrāmatu, lai iegūtu ar drošību saistītu informāciju. |
- Spraugas un atveres korpusa aizmugurē vai apakšdaļā ir nodrošināti nepieciešamajai ventilācijai. Lai garantētu šīs ierīces uzticamu darbību un aizsargātu to no pārkaršanas, šīs spraugas un atveres nekad nedrīkst nosprostot un nosegt.
- Nenovietojiet što ierīci šaurā vietā, piemēram, grāmatu plauktā vai iebūvētā skapī, ja vien nav nodrošināta atbilstoša ventilācija.
- Nenovietojiet šo ierīci radiatora vai siltuma regulatora tuvumā vai vietās, kas pakļautas tiešai saules gaismai.
- Nenovietojiet uz šis ierīces traukus (piemēram, vāzes) ar šķidrumu. Ūdens izšļakstījumi var izraisīt ugunsgrēku vai elektrošoku.
- Nepakļaujiet šo ierīci lietum vai nenovietojiet to ūdens tuvumā (piemēram, vannas, ūdens blodas, virtuves izlietnes vai vannas istabas izlietnes tuvumā, mitrā pagrabā vai baseina tuvumā utt.). Ja šī ierīce netišām tiek saslapināta, nekavējoties atvienojiet to no elektrotikla un sazinieties ar pilnvarotu izplatitāju.
- Nepārslogojiet sienas kontaktligzdas, pagarinātājus vai adapteris, jo tas var izraisīt ugunsgrēku vai elektrošoku.
- Izvietojiet strāvas vadus tā, lai uz tiem nevarētu uzkāpt vai tie netiktu saspiesti ar priekšmetiem, kas novietoti uz tiem vai pret tiem. īpašu uzmanību pievērsiet vadiem to savienojuma vietā, pie sienas kontaktligzdas, un vietās, kur tie tiek pievienoti ierīcei.
- Lai aizsargātu šo ierīci no zibens vētrām vai reizēs, kad tā netiek uzraudzīta vai netiek lietota ilgāku laiku, atvienojiet to no elektrotikla, kā arī atvienojiet antenu un kabelu sistēmu. Šādi tiks novērsti bojājumi komplektam zibens vai mainīga sprieguma dēļ.
- Pirms mainstrāvas vada pievienošanas līdzstrāvas adaptera ligzdai, nodrošiniet, ka līdzstrāvas adaptera spriegums atbilst vietējam elektrotiklam.
- Šis ierīces atvērtajās daļās nedrīkst ievietot nekāda veida metālu. Tā rīkojoties, var radīt elektrošoka apdraudējumu.
- Lai novērstu elektrošoku, nekad nepieskarieties nekam šis ierīces iekšpusē. Tikai kvalificēts tehniskais speciālists drīkst atvērt šo ierīci.
- Strāvas vadu iespraudiet tā, lai tas stingri piegultu. Atvienojot strāvas vadu no sienas kontaktligzdas, vienmēr velciet aiz kontaktdakšas. Nekad neatvienojiet, velkot aiz strāvas vada. Nepieskarieties strāvas vadam ar mitrām rokām.
- Ja šī ierīce nedarbojas normāli, it īpaši, ja ir kādas neparastas skaņas vai smaka no tās, nekavējoties atvienojiet to un sazinieties ar pilnvarotu izplatītāju vai apkalpes centru.
- Korpusa apkope.
-
Pirms citu komponentu pievienošanas šai ierīcei noteikti izslēdziet tos.
-
Noteikti atvienojiet strāvas vadu no ierīces, ja paredzams, ka ierīce netiks izmantota vai atstājat māju uz ilgāku laiku (it īpaši, ka bērni, vecāki cilvēki vai personas ar invaliditāti tiek atstātas mājās bez uzraudzibas).
– Uzkräjušies putekļi var izraisīt elektrošoku, strāvas noplūdi vai ugunsgrēku, izraisot dzirksteles vai karstumu no strāvas vada vai izolācijas nodilšanu. - Sazinieties ar pilnvaroto apkalpes centru informācijai, ja esat iecerējis uzstādīt ierīci vietā ar lielu putekļu daudzumu, augstā vai zemā temperatūrā, lielā mitrumā, kīmisko vielu klātbūtnē vai vietās, kurā darbosies 24 stundas diennaktī, piemēram, lidostā, dzelzceļa stacijā utt. Ja tā netiek darīts, ierīcei var radīt nopietnus bojājumus.
- Lietojiet tikai atbilstoši zemētu kontaktdakšu un sienas kontaktligzdu.
- Neatbilstošs zemējums var izraisīt elektrošoku vai aprīkojuma bojājumus. (Tikai I klases aprīkojums.)
- Lai pilnībā izslēgtu šo ierīci, jums tā ir jāatvieno no elektrotikla. Tāpēc sienas kontaktligzdai un kontaktdakšai vienmēr ir jābūt viegli un ātri pieejamai.
- Nelaujiet bērniem karāties aiz ierīces.
- Glabājiet piederumus (akumulatoru utt.) vietā, kas nav bērniem pieejama.
- Nenovietojiet ierīci nestabilā vietā, piemēram, uz lodzīga plaukta, slīpas grīdas vai vietā, kas pakļauta vibrācijām.
- Nemetiet ierīci zemē un nesitiet to. Ja izstrādājums ir bojāts, atvienojiet strāvas vadu un sazinieties ar apkalpes centru.
- Lai tīrītu šo ierīci, atvienojiet strāvas vadu no elektrotikla, un pēc tam notīriet ierīci, izmantojot mīkstu, sausu drānu. Nelietojiet nekādas kimikālijas, piemēram, vasku, benzolu, spirtu, atšķaidītāju, insekticīdu, gaisa atsvaidzinātāju, smērvielu vai mazgāšanas līdzekli. Šis kimikālijas var sabojāt ierīces izskatu vai nodzēst izstrādājuma izdrukas.
- Sargājiet šo ierīci no pilošiem vai izšlakstītiem škīdrumiem. Nenovietojiet uz ierīces priekšmetus, kas pildīti ar škīdrumu, piemēram, vāzes.
- Nepievienojiet vairākas elektriskās ierīces pie vienas un tās pašas sienas kontaktligzdas. Ja ligzda tiek pārslogota, var rasties pārkaršana, izraisot ugunsgrēku.
BRĪDINĀJUMS
- LAI NOVĚRSTU UGUNS IZPLATĪŠANOS, VIENMĚR TURIET SVECES UN CITUS PRIEKŠMETUS AR ATKLĀTU LIESMU ATTĀLĀK NO ŠĪS IERĪCES.
- Lai mazinātu elektrošoka risku, nepakļaujiet šo ierīci lietum un mitrumam.

Piesardzības pasākumi
- Nodrošiniet, ka maiņstrāvas vai līdzstrāvas padeves avots jūsu mājā atbilst strāvas prasībām, kas norādītas uz identifikācijas uzlīmes, kas atrodas izstrādājuma aizmugurē. Novietojiet izstrādājumu horizontāli uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas.
- Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.
- Atvienojiet strāvas vadu no mainstrāvas kontaktligzdas, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensāts. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni 2 stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.
- Ja jūsu mājai piegādātās elektrības nomināls ir 240 V mainstrāva, izmantojiet atbilstošu kontaktdakšas adapteri, lai pievienotu šo ierīci elektrotikla ligzdai.
Svarīgi drošības norādījumi
Pirms šis ierīces lietošanas, rūpīgi izlasiet šo lietošanas instrukciju. Ievērojiet visus drošības norādījumus, kas minēti tālāk. Uzglabājiet šo lietošanas instrukciju pa rokai turpmākai uzzinai.
- Izlasiet šos norādījumus.
- Uzglabājiet šos norādījumus.
- Nemiet vērā visus brīdinājumus.
- levērojiet visus norādījumus.
- Nelietojiet šo ierici ūdens tuvumā.
-
Tiriet tikai ar sausu drānu.
-
Nenosedziet nevienu ventilācijas atveri. Uzstādiet ierīci saskaņā ar ražotāja norādījumus.
-
Neuzstādiet ierici neviena siltuma avota, piemēram, radiatoru, siltuma regulatoru, krāšņu un citu ierīču (tostarp AV uztērēju), kas izdala siltumu, tuvumā.
-
Nemainiet polarizētā vai iezemētā veida kontaktdakšas drošības specifikācijas. Polarizētajai kontaktdakšai ir divi kontakti — viens platāks par otru. Zemējuma veida kontaktdakšai ir divi kontakti un trīs zemējuma zari. Platākais kontakts un trešais zars ir paredzēts jūsu drošībai. Ja piegādātā kontaktdakša neietilpst kontaktligzdā, konsultējieties ar elektriķi par novecojušās ligzdas nomaiņu.
-
Aizsargājiet strāvas vadu no staigāšanas pa to vai saspiešanas, it īpaši pie kontaktdakšas, kontaktligzdām un vietā, kuras tas tiek pievienots ierīcei.
-
Lietojiet tikai ražotāja norādītās palīgierīces/piederumus.
-
Lietojiet tikai ar ražotāja norādītajiem ratiņiem, statīvu, trijkāji, kronšteinu vai galdu vai to, kas piegādāts ar ierīci. Ja tiek izmantoti ratiņi, esiet piesardzīgs, pārvietojot ratinų/ierīces kombināciju, lai neradītu traumas no apgāšanās.

-
Atvienojiet šo ierici zibens vētru gadījumā vai tad, ja esat paredzējis to atstāt bez uzraudzības uz ilgāku laiku.
-
Visus apkalpes darbus uzticiet kvalificētam apkalpes dienesta personālam. Apkalpe ir nepieciešama tad, ja ierīce ir kaut kādā veidā sabojāta, piemēram, ja strāvas vads vai kontaktdakša ir bojāta, šķidrums tiek izšļakstīts vai priekšmeti ir iekrituši ierīcē, ierīce ir pakļauta lietum vai mitrumam, tā nedarbojas normāli vai tā ir nomesta.
01 KOMPONENTU PÄRBAUDE
Zemfrekvences skalrunis / strāvas vads
PIEZIME
- Papildinformāciju par barošanas avotu un energijas patēriņu skatiet uz produkta etiketes. (etikete: galvenās ierīces apakšdala)
- Dizains un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.
02 SOUNDBAR PIEVIENOŠANA
1. Pēc pievienošanas kontaktligzdai pārbaudiet gaidstāves statusu.
Pievienojiet zemfrekvences skaļruņa strāvas vadu kontaktligzdai un zemfrekvences skaļrunim, lai ieslēgtu zemfrekvences skaļruni. LINK LED indikators (zila LED) uz zemfrekvences skaļruņa mirgo. Ja LED nemirgo, skatiet 5. darbību.

Zemfrekvenču skalruņa aizmugure
2. Izslēdziet sistēmu Soundbar
Izslēdziet sistēmu Soundbar, izmantojot Soundbar tālvadības pulti.
- Atkaribā no modela Soundbar modela attēls var atškirties no jūsu Soundbar.
3. Konfigurējiet "ID SET", izmantojot Soundbar tālvadības pulti
Uz 5 sekundēm nospiediet Soundbar tālvadības pults Uz augšu pogu.
- Ziņojums ID SET īsu brīdi ir redzams Soundbar galvenās ierīces displejā un pēc tam pazūd.
- Pēc ID SET procesa Soundbar jauda tiek automātiski ieslēgta.
- Līdz savienošanas pārī beigām vairāku krāsu LED uz Soundbar mainās pēc kārtas: sarkana → zala → zila.
4. Pärbaudiet, vai LINK LED indikators deg zilā krāsā (savienojums izveidots).
Kad savienojums starp sistēmu Soundbar un zemfrekvenču skaļruni ir izveidots, LINK LED indikators pārtrauc mirgot un turpina degt zilā krāsā.
5. Ja SWA-W510 neizveido savienojumu, veiciet darbības atbilstoši gaismas diodes indikatora statusam.
LINK (zils) ieslēgts: Savienojums sekmīgi izveidots (normāla darbība).
LINK (zils) mirgo: Notiek savienojuma atjaunošana.
- Pärbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi, vai uzgaidiet aptuveni 5 minūtes.
- Atkārtojiet 2.-4. darbību.
STANDBY (sarkans) deg:
- Gaidstāve (kad sistēmas Soundbar galvenā ierīce ir izslēgta).
- Pärbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi.
• Savienojuma izveide neizdevās -
- Nospiediet pogu ID SET telpisko skalruņu aizmugurē esošo pogu izmantojot pildspalvas galu, un turiet to nospiestu 5\~6 sekundes, līdz LINK LED indikators mirgo (zilā krāsā).
5s
- 2. Atkārtojiet 2.-4. darbību.
Sarkanā un zilā lampiņa mirgo: Darbības klūda
- Šajā rokasgrāmatā skatiet Samsung apkalpošanas centra kontaktinformāciju.
03 SADERİGIE MODELİ
- Saderība ar konkrētu Samsung Soundbar. Papildinformāciju skatiet vietnes www.samsung.com/support Soundbar izstrādājumu lapā.
- Saderigo modelu saraksts var tikt mainits bez iepriekšēja brīdinājuma.
04 ATVĒRTĀ KODA AVOTA LICENCES PAZIŅOJUMS
Lai sūtītu jautājumus un pieprasījumus par atvērtajiem avotiem, sazinieties ar Samsung Open Source (http://opensource.samsung.com)
05 SVARİGI PAZIÑOJUMI PAR APKALPOŠANU
- Jums var tikt piemērota maksa par pakalpojumu sniegšanu, ja
(a) pēc jūsu pieprasījuma tiks izsaukts inženieris, bet netiek konstatēti nekādi izstrādājuma defekti (t. i., ja neesat izlasījis šajā lietotāja rokasgrāmatā sniegto informāciju);
(b) jūs aizvedat ierīci uz remonta centru, kurā netiek konstatēti nekādi izstrādājuma defekti (t. i., ja neesat izlasījis šajā lietotāja rokasgrāmatā sniegto informāciju). - Jüs tiksiet informëts par administrācijas maksas apjomu pirms tehniskā darbinieka vizītes.
06 SPECIFIKĀCIJAS UN NORĀDES
Specifikācijas
| Zemfrekvences skalruņa nosaukumsSWA-W510 | |
| Svars6,4 kg | Izmēri (P x A x Dz)238,0 x 240,8 x 238,0 mm |
| Darba temperatūrasdiapazonsno +5°C līdz +35°C | Darba mitruma diapazons10 % ~ 75 % |
| PASTIPRINĀTĀJSNominālā izvades jauda200 W | |
| Kopējais energijas patēriņš gaidstāves režimā (W)2,0 W | |
| BEZVADU IERĪCES IZVADES JAUDASRD maksimālā raidītāja jauda25 mW, 5,725 GHz – 5,825 GHz | |
PIEZIME
- Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specifikācijās.
-
Svars un izmēri ir norādīti aptuveni.
-
Lidz ar šo Samsung apstiprina, ka šis radio aprikojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām.
Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē
http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu.
Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.

Izstrādājuma pareiza likvidēšana (Attiecas uz nolietotām elektriskām un elektroniskām ierīcēm)
(Piemērojams valstīs ar atseviškām savākšanas sistēmām)
Šis uz izstrādājuma un tā piederumiem vai pievienotajā dokumentācijā izvietotais markējums norāda, ka izstrādājumu un tā elektroniskos piederumus (piem., uzlādes ierīci, austiņas, USB kabeli) pēc ekspluatācijas laika beigām nedrikst likvidēt kopā ar citiem sadzīves atkritumiem. Lai nepieļautu atkritumu nekontrolētas likvidēšanas radītu varbūtēju kaitējumu videi un cilvēku veselībai, lūdzam minētās ierīces nošķirt no citiem atkritumiem un disciplinēti nodot pienācīgai pārstrādei, tā sekmējot materiālo resursu atkārtotu izmantošanu. Lai uzzinātu, kur un kā minētās ierīces iespējams nodot ekoloģiski drošai pārstrādei, mājsaimniecibām jāsazinās ar izstrādājuma pārdevēju vai savu pašvaldību. Iestādēm un uznēmumiem jāsazinās ar izstrādājuma piegādātāju un jāiepazīstas ar pirkuma līguma nosacījumiem. Izstrādājumu un tā elektroniskos piederumus nedrīkst nodot likvidēšanai kopā ar citiem iestāžu un uznēmumu atkritumiem.
Lai iegūtu papildinformāciju par Samsung saistībām attiecībā uz vides aizsardzību un izstrādājumu īpašus reglamentējošās saistības, piemēram, REACH, EEIA, baterijas, apmeklējiet: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
