SWAW510 - Hi-Fi система SAMSUNG - Безплатно ръководство за потребителя

Тип продукт	Субуфер (Subwoofer)
Марка	Samsung
Модел	SWA-W510
Размери (Ш x В x Д)	238,0 x 240,8 x 238,0 mm
Тегло	6,4 kg
Номинална изходна мощност	200 W
Консумация в режим на готовност	2,0 W
Работен температурен диапазон	+5 °C до +35 °C
Работен диапазон на влажност	10 % ~ 75 %
Честота на безжична работа	5,725 GHz – 5,825 GHz
Максимална мощност на предаване SRD	25 mW
Съвместимост	Някои Soundbar Samsung (вижте уебсайта на Samsung)
Метод на свързване	Безжично, чрез процедура ID SET
LED индикатор	LINK (син) за връзка, STANDBY (червен) за готовност
Захранване	Мрежово, включен захранващ кабел
Поддръжка и почистване	Изключете, избършете с мека суха кърпа. Не използвайте химически продукти.
Безопасност	Спазвайте указанията: не блокирайте вентилацията, избягвайте влагата, изключвайте при гръмотевична буря и т.н.
Резервни части и ремонтопригодност	Няма части, които могат да се ремонтират от потребителя. Поверете всеки ремонт на квалифициран техник.
Обща информация	Декларация за съответствие с ЕС на www.samsung.com. Рециклиране съгласно директивата за ОЕЕО.
Гаранция	Вижте условията, предоставени с продукта.

Често задавани въпроси - SWAW510 SAMSUNG

Как да свържа субуфера към моя Soundbar Samsung?

Включете субуфера в електрически контакт. Изключете Soundbar, след това натиснете бутона Нагоре на дистанционното на Soundbar за 5 секунди, за да стартирате процедурата ID SET. LED индикаторът LINK трябва да премине от мигащ в постоянно син, което показва успешна връзка.

Какво да направя, ако LED индикаторът LINK мига в синьо?

Синьото мигане означава, че връзката се възстановява. Проверете дали захранващият кабел на Soundbar е правилно свързан. Изчакайте около 5 минути. Ако проблемът продължава, повторете процедурата ID SET.

Как да извърша процедурата ID SET?

Уверете се, че Soundbar е изключен. С дистанционното на Soundbar натиснете бутона Нагоре за 5 секунди. Съобщението ID SET се появява за кратко, след което Soundbar се включва автоматично. LED индикаторът LINK на субуфера трябва да стане постоянно син.

Субуферът не се включва, какво да правя?

Проверете дали захранващият кабел е правилно свързан към субуфера и към стенния контакт. Ако индикаторът е червен, субуферът е в режим на готовност. Включете Soundbar, за да го събудите. Ако нищо не се случи, свържете се с център за следпродажбено обслужване на Samsung.

Кои модели Soundbar са съвместими?

Субуферът SWA-W510 е съвместим с някои Soundbar Samsung. Вижте страницата на продукта на вашия Soundbar на www.samsung.com/support за пълния списък на съвместимите модели.

Как да почистя субуфера?

Изключете субуфера от електрическия контакт. Използвайте мека суха кърпа, за да избършете повърхността. Никога не използвайте химически продукти като восък, бензен, алкохол или детергенти, тъй като те могат да повредят устройството.

Мога ли да използвам субуфера със Soundbar от друга марка?

Не, субуферът SWA-W510 е проектиран изключително за съвместими Soundbar Samsung. Използването с други марки не е гарантирано и може да не работи.

Какво означава червеният индикатор на субуфера?

Червен постоянен индикатор означава, че субуферът е в режим готовност. Той се включва автоматично, когато Soundbar е изключен или когато не се открива аудио сигнал. Включете Soundbar, за да го изведете от режим на готовност.

Субуферът издава необичаен шум, какво да правя?

Изключете незабавно субуфера от електрическия контакт. Проверете дали някой предмет не блокира вентилационните отвори. Ако шумът продължава, свържете се с оторизиран сервизен център на Samsung.

Къде мога да намеря резервни части?

Резервните части не са достъпни за потребителите. Всеки ремонт трябва да се извършва от квалифициран техник. Свържете се с оторизиран сервизен център на Samsung за помощ.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SWAW510 SAMSUNG

Благодарим ви, че закупихте този продукт (SWA-W510).

ВНИМАНИЕ

ОПАСНОСТ ОТ ЕЛЕКТРИЧЕСКИ

УДАР. НЕ ОТВАРЯЙТЕ.

ВНИМАНИЕ: ЗА ДА НАМАЛИТЕ ОПАСНОСТТА ОТ ЕЛЕКТРИЧЕСКИ УДАР, НЕ СВАЛЯЙТЕ КАПАКА (ИЛИ ЗАДНИЯ КАПАК). ВЪТРЕ НЯМА ЧАСТИ, КОИТО ПОДЛЕЖАТ НА ОБСЛУЖВАНЕ ОТ ПОТРЕБИТЕЛЯ. ЗА ТЕХНИЧЕСКО ОБСЛУЖВАНЕ СЕ ОБЪРНЕТЕ КЪМ КВАЛИФИЦИРАН СЕРВИЗЕН ПЕРСОНАЛ. Вижте таблицата по-долу за обяснение на символите, които може да са на вашия продукт Samsung.

Този символ показва, че вътре има високо напрежение. Опасно е да осъществявате какъвто и да е било контакт с вътрешната част на продукта.

Този символ показва, че в продукта е включена важна документация за работата и поддръжката.

Продукт от клас II: Този символ показва, че не се изисква заземяване с цел безопасност. Ако този символ не присъства на продукт със захранващ кабел, продуктът ТРЯБВА да бъде надеждно свързан към защитно заземяване.

АС напрежение: Този символ показва, че номиналното напрежение, маркирано с този символ, е АС напрежение.

DC напрежение: Този символ показва, че номиналното напрежение, маркирано с този символ, е DC напрежение.

Внимание, направете справка с инструкциите за употреба: Този символ показва, че трябва да направите справка в ръководството за потребителя за допълнителна информация относно безопасността.

- Слотовете и отворите в шкафа и на гърба или в долната част са предоставени за необходима вентилация. За да се осигури надеждна работа на този апарат и за предпазването му от прегряване, тези слотове и отвори никога не трябва да бъдат блокирани или покривани.

– Не поставяйте този апарат в затворено пространство, като например, шкаф за книги или вграден шкаф, освен ако не се осигури правилна вентилация.

– Не поставяйте този апарат близо до или над радиатор или топлинен уред, или на място с директна слънчева светлина.

– Не поставяйте съдове (вази и др.), съдържащи вода, върху този апарат. Разливането на вода може да причини пожар или електрически удар.

- Не излагайте този апарат на дъжд или на място близо до вода (в близост до вана, мивка, или пералня, във влажно мазе или в близост до басейн и т.н.). Ако този апарат случайно се намокри, го изключете от контакта и незабавно се свържете с упълномощен търговец.

- Не претоварвайте контактите, удължителните кабели или адаптерите над техния капацитет, тъй като това може да причини пожар или електрически удар.

- Захванете захранващите кабели, така че да не бъдат настъпени или прищипани от предмети, поставени върху или срещу тях. Внимавате особено много с кабелите в края на щепсела, при контактите, на мястото на изхода им от апарата.

- За да предпазите този апарат от гръмотевична буря или когато е оставен без надзор и не се използва за дълги периоди от време, го изключете от контакта и прекъснете антената или кабелната система. Това ще предотврати повреда на уреда поради гръмотевици или претоварване на захранващите линии.

- Преди да свържете захранващия кабел за АС захранване към DC адаптер, се уверете, че означението за напрежение на DC адаптера отговаря на местното електроснабдяване.

- Никога не вкарвайте нищо метално в отворените части на този апарат. Това може да създаде опасност от електрически удар.

- За да избегнете електрически удар, никога не докосвайте вътрешната част на този апарат. Само квалифициран техник трябва да отваря този апарат.

- Уверете се, че сте вкарали захранващия кабел, докато влезе докрай. Когато изключвате захранващия кабел от контакта, винаги издърпвайте за щепсела. Никога не изключвайте чрез дърпане на захранващия кабел. Не докосвайте захранващия кабел с мокри ръце.

- Ако апаратът не работи нормално – по-конкретно, ако от него се чуват нетипични звуци или се носят необичайни миризми, го изключете незабавно от електрическата мрежа и се обърнете към упълномощен търговец или сервисен център.

- Поддръжка на шкафа.

– Преди да свържете други компоненти към този продукт, ги изключете.

• Издърпайте захранващия щепсел от контакта, ако продуктът ще остане неизползван или ако напускате дома за продължителен период от време (особено когато у дома ще останат сами деца, възрастни хора или инвалиди).
  – Натрупаният прах може да причини електрически удар, утечка на електричество или пожар, като отдели искри и горещина от захранващия кабел или изолацията е повредена.
• Свържете се с упълномощен серверен център за информация, ако възнамерявате да монтирате продукта на място с много прах, високи или ниски температури, висока влажност, химически субстанции, или на място, където ще работи 24 часа на ден, като например летище, гара и др. В противен случай продуктът може сериозно да се повреди.
• Използвайте само правилно заземен щепсел и контакт.
  – Неправилното заземяване може да причини електрически удар или повреда на оборудването. (Само за оборудване клас l.)
• За да изключите този апарат напълно, трябва да го изключите от контакта. Затова до контакта трябва има лесен достъп по всяко време.
• Не позволявайте на деца да се увесват върху продукта.
• Съхранявайте аксесоарите (батерии и т.н) на безопасно място далеч от достъпа на деца.
• Не монтирайте продукта на нестабилно място, като например клатещ се рафт, наклонен под или място, изложено на вибрации.
• На изпускайте и не удряйте продукта. Ако продуктът бъде повреден, извадете захранващия кабел и се свържете със сервизен център.
• За да почистите този апарат, извадете захранващия кабел от контакта, след което избършете продукта с мека, суха кърпа. Не използвайте химикали, като например восък, бензол, алкохол, разредители, инсектициди, освежители за въздух, овлажнители или почистващи препарати. Тези химикали може да повредят външния вид на продукта или да изтрият отпечатаното означение на продукта.
• Не излагайте този апарат на капки или пръски. Не поставяйте върху апарата предмети, пълни с течности, като например вази.
• Не включвайте няколко електрически уреда в един и същ контакт. Претоварването на един контакт, може до доведе до неговото прегряване, което да причини пожар.

ПРЕДУПРЕЖДЕНИЕ

• ЗА ДА ПРЕДОТВРАТИТЕ РАЗПАЛВАНЕТО НА ПОЖАР, ПАЗЕТЕ СВЕЩИ И ДРУГИ ПРЕДМЕТИ С ОТКРИТИ ПЛАМЪЦИ ДАЛЕЧ ОТ ТОЗИ ПРОДУКТ ПОСТОЯННО.
• За да намалите риска от пожар или електрически удар, не излагайте този уред на дъжд или влага.

Предпазни мерки

1. Уверете се, че променливотоковото или постояннотоковото захранване в дома ви съответства на изискванията за електрозахранване, изброени върху идентификационния стикер, разположен на задната страна на продукта.

Монтирайте продукта хоризонтално върху подходяща основа (мебел) с достатъчно околно пространство за вентилация (7 \~ 10 cm). Уверете се, че вентилационните отвори не са блокирани. Не поставяйте устройството върху усилватели или друго оборудване, което може да се нагорещи. Това устройство е проектирано за продължителна употреба. За да изключите напълно устройството, изключете АС щепсела от електрическия контакт.

1. Не излагайте устройството на пряка слънчева светлина или други източници на топлина. Това може да доведе до прегряване и да причини неизправност на устройството.
2. Изключете захранващия кабел от АС електрическия контакт, ако устройството е неизправно. Вашят продукт не е предназначен за промишлена употреба. Той е предназначен само за лична употреба. Ако продуктът е бил съхраняван при ниски температури, може да се образува конденз. Ако транспортирате устройството през зимата, изчакайте приблизително 2 часа, преди да го използвате, за да достигне стайна температура.
3. Ако домът ви е снабден с електричество от 240V AC, използвайте подходящ адаптер за щепсела, за да свържете уреда с електрическите контакти.

Важни инструкции за безопасност

Прочетете внимателно тези инструкции за безопасност, преди да използвате уреда. Следвайте всички инструкции за безопасност, описани по-долу. Запазете тези инструкции за безопасност на удобно място за бъдеща справка.

1. Прочетете тези инструкции.
2. Запазете тези инструкции.
3. Обърнете внимание на всички предупреждения.
4. Следвайте всички инструкции.
5. Не използвайте този апарат близо до вода.
6. Почиствайте само със суха кърпа.
7. Не блокирайте вентилационните отвори. Монтирайте в съответствие с инструкциите на производителя.
8. Не монтирайте в близост до източници на топлина, като радиатори, топлинни уреди, печки или други апарати (включително AV приемници), които отделят топлина.
9. Не нарушавайте целта за безопасност на поляризирания или заземяващ щепсел. Поляризираният щепсел има две остриета, като едното е по- широко от другото. Щепсельт от заземяващ тип има две остриета и трети заземяващ зъбец. Широкото острие или третият зъб са осигурени за вашата безопасност. Ако предоставеният щепсел не пасва във вашия контакт, консултирайте се с електротехник за смяна на остарелия контакт.
10. Предпазете захранващия кабел от настъпване или прищипване, особено при щепселите, гнездата и точките, където е изходът им от апарата.
11. Използвайте само прикрепвания/аксесоари, указани от производителя.
12. Използвайте само с количката, стойката, триножника, скобата или масата, указана от производителя или продавана с апарата. Когато се използва количка, внимавайте при придвижване на комбинацията от количка и апарата, за да избегнете нараняване от преобръщане.
13. Изключвайте този апарат по време на гръмотевични бури или когато възнамерявате да го оставите неизползван за дълги периоди от време.
14. Обръщайте се за сервисиране към квалифициран персонал. Сервизирането е необходимо, когато апаратът е повреден по някакъв начин, като например, когато захранващият кабел или щепсельт е повреден, разлята е вода или са паднали предмети в апарата, апаратът е бил изложен на дъжд или влага, не работи нормално или е изпуснат.

01 ПРОВЕРКА НА КОМПОНЕНТИТЕ

Събуфър/захранващ кабел

ЗАБЕЛЕЖКА

• За допълнителна информация относно захранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: Долна страна на основния уред)
• Дизайнът и спецификациите подлежат на промяна без предизвестие.

02 СВЪРЗВАНЕ НА SOUNDBAR

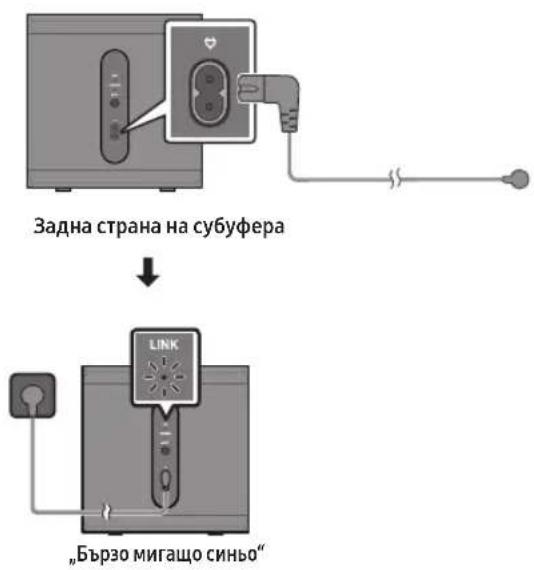

1. Проверете състоянието на готовност след включване в електрически контакт.

Включете захранващия кабел на събуфъра в електрически контакт и в събуфъра, за да включите събуфъра. LED индикаторът за LINK (син LED) на събуфъра премигва. Ако светодиодът не мига, направете справка със стъпка 5.

2. Изключване на Soundbar

Изключете Soundbar с дистанционното управление на Soundbar.

- Изображението на Soundbar може да се различава от Soundbar в зависимост от модела.

5 sec

Soundbar LED индикатор Мигане в червено X3 ○ ○ ● ○ ○

3. Конфигуриране на „ID SET“ чрез

дистанционното управление на Soundbar

Натиснете бутона Нагоре на дистанционното управление на Soundbar за 5 секунди.

• Съобщението ID SET се появява за кратко на дисплея на основния модул на Soundbar, след което изчезва.
• След процеса по извършване на ID SET, захранването на Soundbar се включва автоматично.
• Докато се извършва сдвояването, многоцветният LED на Soundbar се променя последователно в червено → зелено → синьо.

4. Проверете дали LED индикаторът за LINK свети постоянно в синьо (връзката е осъществена)

LED индикаторът за LINK спира да премигва и светва постоянно в синьо, когато е установена връзка между Soundbar и събуфъра.

LINK

LED индикаторът за LINK – свети в синьо

5 sec

Soundbar LED индикатор Мига в червено → зелено → синьо ○ ○ ● ○ ○

5. Ако SWA-W510 не осъществява връзка, предприемете необходимите стъпки в зависимост от състоянието на LED индикатора

Индикаторът LINK (Синьо) е включен : Успешно свързване (нормална работа).

Индикаторът LINK (Синьо) мига : Връзката се възстановява.

• Проверете дали захранващият кабел, свързан към основното устройство Soundbar, е включен правилно или изчакайте около 5 минути.
• Повторете стъпки от 2 до 4.

Индикаторът STANDBY (Червено) е включен:

• Готовност (при изключено основно устройство на Soundbar).
  – Проверете дали захранващият кабел, свързан към основното устройство Soundbar, е включен правилно.

- Неуспешно свързване

– 1. Натиснете бутона ID SET на гърба на съраунд високоговорителите с върха на писалка за 5 – 6 секунди, докато LED индикаторът за LINK премигне (в синьо).

LINK • STANDBY • ID SET 5 sec

– 2. Повторете стъпки от 2 до 4.

Червеният и синият индикатор мигат: Неизправност

- Вижте информацията за контакт със сервизния център на Samsung в това ръководство.

• Съвместим с избрани продукти Soundbar на Samsung. Моля, посетете страницата на продукта Soundbar на адрес www.samsung.com/support за повече информация.
• Списъкът със съвместими модели подлежи на промяна без предизвестие.

04 БЕЛЕЖКАТА ЗА ЛИЦЕНЗА ЗА ОТВОРЕН КОД

За изпращане на запитвания и искания за въпроси във връзка с отворен код се свържете със Samsung Open Source (http://opensource.samsung.com).

• Може да се начисли такса за администриране, ако:
  a) е извикан техник по ваше настоящане и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя);
  б) занесете уреда в сервизен център и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя).
• Ще бъдете информирани за административната такса преди посещението на техника.

Наименование на събуфъра
SWA-W510

Тегло6,4 kg	Размери (Ш x В x Д)238,0 x 240,8 x 238,0 mm
Диапазон на работнататемператураОт +5°C до +35°C	Диапазон на влажност приработа10 % ~ 75 %
УСИЛВАТЕЛНоминална изходна мощност200 W
Обща консумация на енергия в режим на готовност(W)2,0 W
ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВОМакс. мощност на предавателя при SRD връзка25 mW при 5,725 GHz – 5,825 GHz

ЗАБЕЛЕЖКА

• Samsung Electronics Co., Ltd си запазва правото да променя спецификациите без предизвестие.
  • Теглото и размерите са приблизителни.

• С настоящото Samsung декларира, че това радиооборудване е в съответствие с Директива 2014/53/ЕС и с приложимите законови изисквания на Обединеното кралство.
  Пълният текст на декларацията за съответствие е наличен на следния интернет адрес:
  http://www.samsung.com, като отидете на Поддръжка и въведете името на модела.
  Този уред може да се използва във всички страни на ЕС и в Обединеното кралство.

Правилно третиране на изделието след края на експлоатационния му живот

(Налично в страни със системи за разделно сметосъбиране)

Този знак, поставен върху изделието, негови принадлежности или печатни материали, означава, че продуктът и принадлежностите (например зарядно устройство, слушалки, USB кабел) не бива да се изхвърлят заедно с другите битови отпадъци, когато изтече експлоатационният му живот. Отделяйте тези устройства от другите видови отпадъци и ги предавайте за рециклиране. Спазвайки това правило не излагате на опасност здравето на други хора и предпазвате околната среда от замърсяване, предизвикано от безконтролно изхвърляне на отпадъци. Освен това, подобно отговорно поведение създава възможност за повторно (екологично съобразно) използване на материалните ресурси. Домашните потребители трябва да се свържат с търговеца на дребно, от когото са закупили изделието, или със съответната местна държавна агенция, за да получат подробни инструкции къде и кога могат да занесат тези устройства за рециклиране, безопасно за околната среда.

Корпоративните потребители следва да се свържат с доставчика си и да проверят условията на договора за покупка. Това изделие и неговите електронни принадлежности не бива да се сместват с другите отпадъци на търговското предприятие.

За информация относно ангажиментите на Samsung за опазване на околната среда и специфичните за продукта нормативни задължения, напр. REACH, OEEO, батерии, посетете: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
