Type de produit	Caisson de basse (Subwoofer)
Marque	Samsung
Modèle	SWA-W510
Dimensions (L x H x P)	238,0 x 240,8 x 238,0 mm
Poids	6,4 kg
Puissance de sortie nominale	200 W
Consommation en veille	2,0 W
Plage de température de fonctionnement	+5 °C à +35 °C
Plage d'humidité de fonctionnement	10 % ~ 75 %
Fréquence de fonctionnement sans fil	5,725 GHz – 5,825 GHz
Puissance de transmission SRD maximale	25 mW
Compatibilité	Certaines Soundbar Samsung (consulter le site Samsung)
Méthode de connexion	Sans fil, via procédure ID SET
Indicateur LED	LINK (bleu) pour connexion, STANDBY (rouge) pour veille
Alimentation	Secteur, câble d'alimentation fourni
Entretien et nettoyage	Débrancher, essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Respecter les consignes : ne pas obstruer la ventilation, éviter l'humidité, débrancher en cas d'orage, etc.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Confier toute réparation à un technicien qualifié.
Informations générales	Déclaration de conformité UE disponible sur www.samsung.com. Recyclage selon la directive DEEE.
Garantie	Consulter les conditions fournies avec le produit.

FOIRE AUX QUESTIONS - SWAW510 SAMSUNG

Comment connecter le caisson de basse à ma Soundbar Samsung ?

Branchez le caisson de basse sur une prise électrique. Éteignez la Soundbar, puis appuyez sur le bouton Haut de la télécommande de la Soundbar pendant 5 secondes pour lancer la procédure ID SET. Le voyant LED LINK doit passer de clignotant à bleu fixe, indiquant une connexion réussie.

Que faire si le voyant LED LINK clignote en bleu ?

Le clignotement bleu signifie que la connexion est en cours de rétablissement. Vérifiez que le câble d'alimentation de la Soundbar est correctement branché. Attendez environ 5 minutes. Si le problème persiste, répétez la procédure ID SET.

Comment effectuer la procédure ID SET ?

Assurez-vous que la Soundbar est éteinte. Avec la télécommande de la Soundbar, appuyez sur le bouton Haut pendant 5 secondes. Le message ID SET s'affiche brièvement, puis la Soundbar s'allume automatiquement. Le voyant LED LINK sur le caisson de basse doit devenir bleu fixe.

Le caisson ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché au caisson et à la prise murale. Si le voyant est rouge, le caisson est en veille. Allumez la Soundbar pour le réveiller. Si rien ne se produit, contactez un centre de service après-vente Samsung.

Quels modèles de Soundbar sont compatibles ?

Le caisson SWA-W510 est compatible avec certaines Soundbar Samsung. Consultez la page produit de votre Soundbar sur www.samsung.com/support pour la liste complète des modèles compatibles.

Comment nettoyer le caisson de basse ?

Débranchez le caisson de la prise électrique. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques comme de la cire, du benzène, de l'alcool ou des détergents, car ils pourraient endommager l'appareil.

Puis-je utiliser le caisson avec une Soundbar d'une autre marque ?

Non, le caisson SWA-W510 est conçu exclusivement pour les Soundbar Samsung compatibles. L'utilisation avec d'autres marques n'est pas garantie et pourrait ne pas fonctionner.

Que signifie le voyant rouge allumé sur le caisson ?

Un voyant rouge fixe indique que le caisson est en mode veille. Il s'allume automatiquement lorsque la Soundbar est éteinte ou lorsqu'aucun signal audio n'est détecté. Allumez la Soundbar pour le sortir de veille.

Le caisson émet un bruit anormal, que faire ?

Débranchez immédiatement le caisson de la prise électrique. Vérifiez qu'aucun objet n'obstrue les fentes de ventilation. Si le bruit persiste, contactez un centre de service après-vente Samsung agréé.

Où trouver les pièces de rechange ?

Les pièces de rechange ne sont pas disponibles aux utilisateurs. Toute réparation doit être effectuée par un technicien qualifié. Contactez un centre de service Samsung agréé pour obtenir de l'aide.

MODE D'EMPLOI SWAW510 SAMSUNG

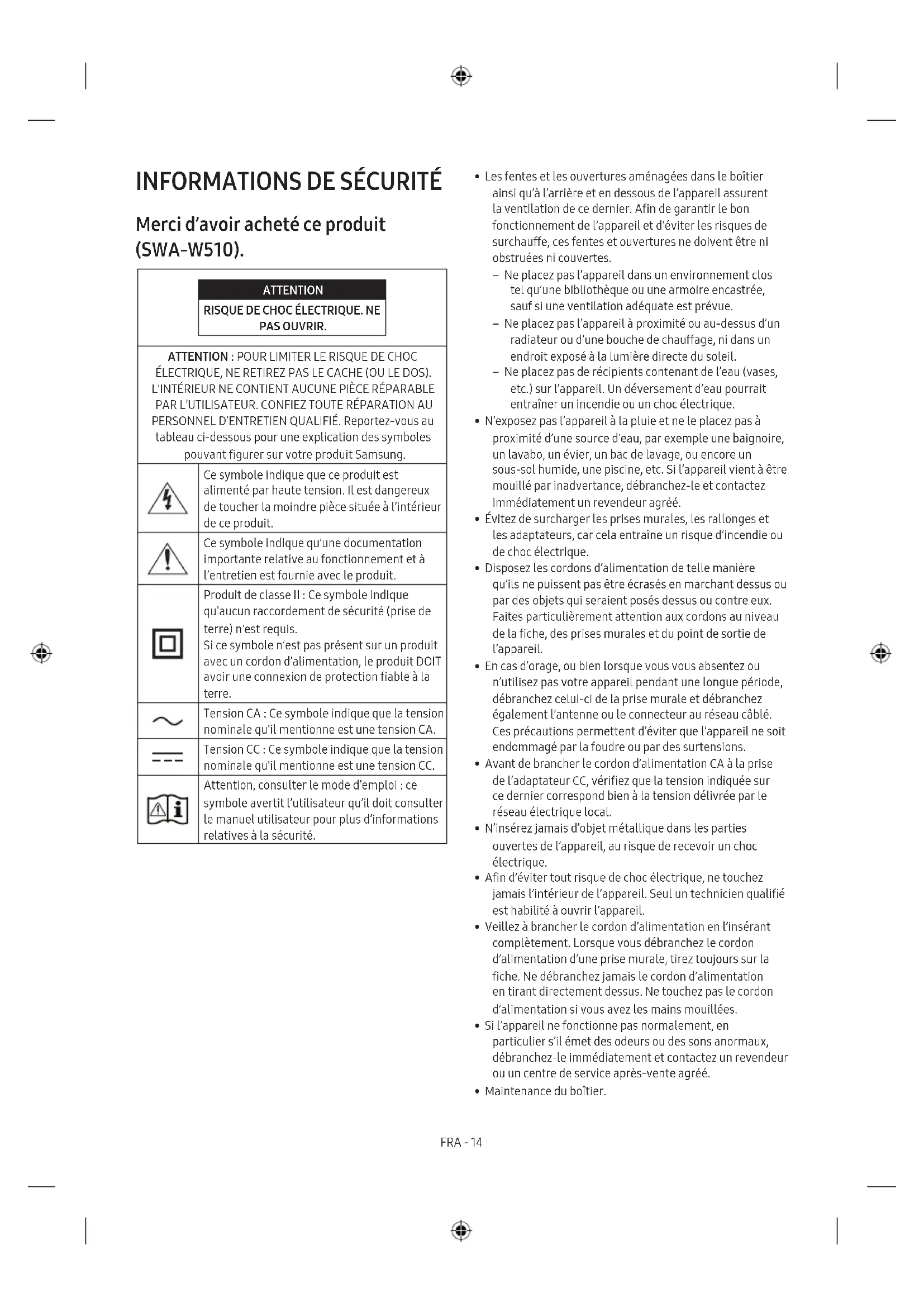

Merci d'avoir acheté ce produit (SWA-W510).

	ATTENTIONRISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.
ATTENTION : POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS). L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR. CONFIEZ TOUTE RÉPARATION AU PERSONNEL D'ENTRETIEN QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : Ce symbole indique qu'aucun raccordement de sécurité (prise de terre) n'est requis.Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA : Ce symbole indique que la tension nominale qu'il mentionne est une tension CA.
	Tension CC : Ce symbole indique que la tension nominale qu'il mentionne est une tension CC.
	Attention, consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel utilisateur pour plus d'informations relatives à la sécurité.

- Les fentes et les ouvertures aménagées dans le boîtier ainsi qu'à l'arrière et en dessous de l'appareil assurent la ventilation de ce dernier. Afin de garantir le bon fonctionnement de l'appareil et d'éviter les risques de surchauffe, ces fentes et ouvertures ne doivent être ni obstruées ni couvertes.

• Ne placez pas l'appareil dans un environnement clos tel qu'une bibliothèque ou une armoire encastrée, sauf si une ventilation adéquate est prévue.
• Ne placez pas l'appareil à proximité ou au-dessus d'un radiateur ou d'une bouche de chauffage, ni dans un endroit exposé à la lumière directe du soleil.
• Ne placez pas de récipients contenant de l'eau (vases, etc.) sur l'appareil. Un déversement d'eau pourrait entraîner un incendie ou un choc électrique.
• N'exposez pas l'appareil à la pluie et ne le placez pas à proximité d'une source d'eau, par exemple une baignoire, un lavabo, un évier, un bac de lavage, ou encore un sous-sol humide, une piscine, etc. Si l'appareil vient à être mouillé par inadvertance, débranchez-le et contactez immédiatement un revendeur agréé.
• Évitez de surcharger les prises murales, les rallonges et les adaptateurs, car cela entraîne un risque d'incendie ou de choc électrique.
• Disposez les cordons d'alimentation de telle manière qu'ils ne puissent pas être écrasés en marchant dessus ou par des objets qui seraient posés dessus ou contre eux. Faites particulièrement attention aux cordons au niveau de la fiche, des prises murales et du point de sortie de l'appareil.
• En cas d'orage, ou bien lorsque vous vous absentez ou n'utilisez pas votre appareil pendant une longue période, débranchez celui-ci de la prise murale et débranchez également l'antenne ou le connecteur au réseau câblé. Ces précautions permettent d'éviter que l'appareil ne soit endommagé par la foudre ou par des surtensions.
• Avant de brancher le cordon d'alimentation CA à la prise de l'adaptateur CC, vérifiez que la tension indiquée sur ce dernier correspond bien à la tension délivrée par le réseau électrique local.
• N'insérez jamais d'objet métallique dans les parties ouvertes de l'appareil, au risque de recevoir un choc électrique.
• Afin d'éviter tout risque de choc électrique, ne touchez jamais l'intérieur de l'appareil. Seul un technicien qualifié est habilité à ouvrir l'appareil.
• Veillez à brancher le cordon d'alimentation en l'insérant complètement. Lorsque vous débranchez le cordon d'alimentation d'une prise murale, tirez toujours sur la fiche. Ne débranchez jamais le cordon d'alimentation en tirant directement dessus. Ne touchez pas le cordon d'alimentation si vous avez les mains mouillées.
• Si l'appareil ne fonctionne pas normalement, en particulier s'il émet des odeurs ou des sons anormaux, débranchez-le immédiatement et contactez un revendeur ou un centre de service après-vente agréé.
• Maintenance du boîtier.

- Avant de connecter ce produit à d'autres éléments, assurez-vous que ces derniers soient éteints.

- Si vous prévoyez de ne pas utiliser le produit ou de vous absenter pendant une période prolongée, veillez à débrancher la fiche d'alimentation de la prise (en particulier si des enfants, des personnes âgées ou des personnes handicapées restent seules à la maison).

- L'accumulation de poussière peut amener le cordon d'alimentation à produire des étincelles et de la chaleur ou l'isolation à se détériorer, entraînant un risque de fuite électrique, d'électrocution et d'incendie.

- Contactez un centre de service après-vente agréé pour obtenir des informations si vous envisagez d'installer votre produit dans un lieu exposé à la poussière, à des températures élevées ou faibles, à une humidité élevée ou à des substances chimiques, ou bien dans un lieu où il fonctionnera en permanence, comme un aéroport, une gare, etc., faute de quoi il risque d'être fortement endommagé.

- Utilisez uniquement une prise murale et une fiche correctement mises à la terre.

- Une mise à la terre incorrecte peut entraîner des chocs électriques ou endommager l'appareil. (Appareils de classe I uniquement.)

- Pour mettre l'appareil complètement hors tension, vous devez le débrancher de la prise murale. En conséquence, la prise murale et la fiche d'alimentation doivent être facilement accessibles en permanence.

- Ne laissez pas les enfants se suspendre à l'appareil.

- Rangez les accessoires (pile, etc.) dans un endroit hors de portée des enfants.

- N'installez pas l'appareil à un endroit instable, comme sur une étagère bancale ou une surface inclinée, ou à un endroit exposé à des vibrations.

- Ne faites pas tomber le produit et ne le soumettez à aucun choc. En cas d'endommagement du produit, débranchez le cordon d'alimentation et contactez un centre de service après-vente.

- Pour nettoyer l'appareil, débranchez le cordon d'alimentation de la prise murale, puis essuyez le produit à l'aide d'un chiffon doux et sec. N'utilisez pas de produits chimiques comme de la cire, du benzène, de l'alcool, des diluants, des insecticides, des désodorisants, des lubrifiants ou du détergent. Ces produits chimiques peuvent endommager l'aspect du produit ou effacer les éléments imprimés dessus.

- N'exposez pas l'appareil aux égouttements ou aux éclaboussures. Ne posez pas sur l'appareil des objets contenant des liquides, tels que des vases.

- Ne branchez pas plusieurs appareils électriques sur la même prise murale. Surcharger une prise peut entraîner une surchauffe, voire un incendie.

Avertissement

- POUR ÉVITER TOUTE PROPAGATION DU FEU, TENEZ TOUJOURS CE PRODUIT À L'ÉCART DES BOUGIES OU DE TOUTE AUTRE FLAMME NUE.

- Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Précautions

1. Vérifiez que l'alimentation électrique CA ou CC de votre logement respecte les exigences en matière d'alimentation mentionnées sur l'étiquette d'identification située au dos de votre produit. Installez le produit horizontalement, sur un support adéquat (meuble), en laissant suffisamment d'espace autour pour garantir une bonne ventilation (7 à 10 cm). Vérifiez que les fentes de ventilation ne sont pas couvertes. Ne placez pas l'unité sur des haut-parleurs ou sur tout autre équipement susceptible de devenir chaud. Cette unité a été conçue pour une utilisation continue. Pour l'éteindre complètement, débranchez la prise CA de la prise murale.
2. N'exposez pas l'unité à la lumière directe du soleil ou à d'autres sources de chaleur. Cela pourrait entraîner une surchauffe et des dysfonctionnements.
3. Débranchez le cordon d'alimentation de la prise murale CA si l'unité présente un dysfonctionnement. Le produit n'a pas été conçu pour une utilisation industrielle, mais pour une utilisation personnelle uniquement. De la condensation peut se former si le produit a été stocké à basse température. Si vous transportez l'unité en hiver, attendez environ 2 heures avant de l'utiliser, le temps qu'elle atteigne la température ambiante.
4. Si l'électricité fournie à votre domicile est du 240 V CA, utilisez un adaptateur secteur adéquat pour brancher cette unité à vos prises murales.

Consignes de sécurité importantes

Lisez attentivement ces instructions d'utilisation avant de vous servir de l'appareil. Suivez toutes les instructions de sécurité ci-dessous. Conservez ce manuel pour pouvoir le consulter ultérieurement.

1. Lisez attentivement ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'un point d'eau.
6. Nettoyez-le avec un chiffon sec uniquement.
7. N'obstruez pas les orifices de ventilation. Installez l'appareil en suivant les instructions du fabricant.
8. N'installez pas l'appareil près de sources de chaleur tels que des radiateurs, bouches de chauffage, plaques chauffantes ou tout autre appareil qui produit de la chaleur (récepteurs AV compris).
9. Ne retirez en aucun cas le dispositif de sécurité de la fiche polarisée ou de la fiche de terre. Les fiches polarisées présentent deux branches, dont l'une est plus large que l'autre. Les fiches de terre présentent
10. Veillez à ce que le cordon d'alimentation ne soit pas écrasé ou coincé, en particulier au niveau des fiches, des prises murales et du point de sortie de l'appareil.
11. Utilisez uniquement les pièces et accessoires indiqués par le fabricant.
12. Manipulez l'appareil uniquement avec le chariot, le socle, le trépied, le support ou la table que mentionne le fabricant, ou vendu(e) avec le produit. Lorsque vous utilisez un chariot, prenez garde à ce que l'appareil ne se renverse pas afin d'éviter toute blessure.
13. Débranchez l'appareil en cas d'orage ou si vous avez l'intention de ne pas l'utiliser pendant une période prolongée.
14. Confiez toute réparation à du personnel de maintenance qualifié. Il est nécessaire de faire réparer l'appareil lorsque ce dernier présente des dommages de tout type. Cela inclut par exemple un dégât au niveau du cordon d'alimentation ou de la fiche, un déversement de liquide ou une chute d'objet sur l'appareil, une exposition de celui-ci à la pluie ou à l'humidité, un dysfonctionnement ou une chute du produit.

01 Vérification des composants

Caisson de basse / Cordon d'alimentation

Remarque

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : bas de l'unité principale)
• Le design et les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.

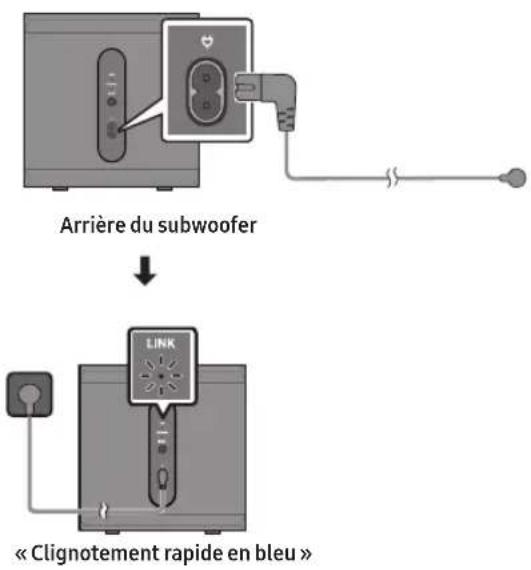

1. Vérifier l'état de veille après le branchement sur une prise de courant.

Branchez le cordon d'alimentation du caisson de basse à une prise électrique et au caisson de basse pour allumer ce dernier. Le voyant LED LINK (LED bleue) sur le caisson de basse clignote. Si le voyant LED ne clignote pas, reportez-vous à l'étape 5.

Arrière du subwoofer LINK « Clignotement rapide en bleu »

2. Éteindre la soundbar

Éteignez la Soundbar à l'aide de sa télécommande.

- L'aspect de votre Soundbar peut être différent de l'illustration, selon le modèle.

5 sec

Voyant LED sur la Soundbar

3. Configurer « ID SET » avec la télécommande de la soundbar

Appuyez sur le bouton Haut de la télécommande de la Soundbar pendant 5 secondes.

• Le message ID SET s'affiche brièvement à l'écran de l'unité principale de la Soundbar, puis disparaît.
• Une fois le processus ID SET terminé, l'alimentation de la Soundbar est automatiquement allumée.
• Jusqu'à ce que le jumelage soit terminé, le voyant LED multicolore sur la Soundbar change dans l'ordre suivant : « rouge → vert → bleu ».

5 sec

Voyant LED sur la Soundbar

4. Vérifiez que le voyant LED LINK reste allumé en bleu (connexion terminée)

Le voyant LED LINK cesse de clignoter et reste allumé en bleu lorsqu'une connexion est établie entre la Soundbar et le caisson de basse.

LINK

LED LINK - Bleu si activé

5. Si la SWA-W510 ne se connecte pas, effectuez les étapes nécessaires en fonction de l'état des voyants LED

Voyant LINK (bleu) allumé : connexion réussie (fonctionnement normal).

Voyant LINK (bleu) clignotant : récupération de la connexion en cours.

• Vérifiez si le cordon d'alimentation fixé à l'unité principale de la Soundbar est connecté correctement ou attendez environ 5 minutes.
• Répétez les étapes 2 à 4.

Voyant standby (rouge) allumé :

- Veille (lorsque l'unité principale de la Soundbar est éteinte).

- Vérifiez que le câble d'alimentation fixé à l'unité principale de la Soundbar est connecté correctement.

Échec de la connexion

- 1. Appuyez sur le bouton ID SET à l'arrière des enceintes surround avec la pointe d'un stylo pendant 5 à 6 secondes, jusqu'à ce que le voyant LED LINK clignote (en bleu).

LINK STANDBY ID SET Arrière du subwoofer 5 sec

- 2. Répétez les étapes 2 à 4.

Voyants rouge et bleu clignotants : Dysfonctionnement

- Consultez les coordonnées du Centre de service Samsung fournies dans ce manuel.

03 Modèles compatibles

• Compatible avec certaines Soundbar Samsung. Veuillez vous rendre sur la page produit de la Soundbar sur www.samsung.com/support pour plus d'informations.
• La liste des modèles compatibles est sujette à modifications sans préavis.

Avis concernant les licences LIBRES

Pour toute demande ou question liée aux logiciels open source, contactez Samsung Open Source (http://opensource.samsung.com).

• Des frais d'administration peuvent vous être facturés si : (a) un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel utilisateur). (b) vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel utilisateur).

- Le montant des frais d'administration vous sera communiqué avant la visite du technicien.

Caractéristiques techniques et GUIDE

Caractéristiques techniques

Nom du subwooferSWA-W510
Poids6,4 kg	Dimensions (L x H x P)238,0 x 240,8 x 238,0 mm
Plage de température de fonctionnement+5 °C à +35 °C	Plage d'humidité de fonctionnement10 % ~ 75 %
HAUTS-PARLEURSPuissance nominale de sortie200 W
Consommation d'énergie globale en veille (W)2,0 W
PUISSANCE DE SORTIE DE L'APPAREIL SANS FILPuissance de transmission SRD max.25 mW à 5,725 GHz – 5,825 GHz

Remarque

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans préavis.
• Le poids et les dimensions sont donnés à titre approximatif.
• samsung.com accédez à Assistance, puis saisissez le nom du modèle. Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni.

Les bons gestes de mise au rebut de ce produit

(Déchets d'équipements électriques et électroniques)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (p. ex. règlement REACH, DEEE, batteries), rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
