Tip de produs	Subwoofer
Marcă	Samsung
Model	SWA-W510
Dimensiuni (L x H x A)	238,0 x 240,8 x 238,0 mm
Greutate	6,4 kg
Putere nominală de ieșire	200 W
Consum în standby	2,0 W
Interval de temperatură de funcționare	+5 °C până la +35 °C
Interval de umiditate de funcționare	10 % ~ 75 %
Frecvență de funcționare fără fir	5,725 GHz – 5,825 GHz
Putere maximă de transmisie SRD	25 mW
Compatibilitate	Anumite soundbar-uri Samsung (consultați site-ul Samsung)
Metodă de conectare	Fără fir, prin procedura ID SET
Indicator LED	LINK (albastru) pentru conexiune, STANDBY (roșu) pentru standby
Alimentare	Rețea, cablu de alimentare furnizat
Întreținere și curățare	Deconectați, ștergeți cu o cârpă moale și uscată. Nu folosiți produse chimice.
Siguranță	Respectați instrucțiunile: nu obstruați ventilația, evitați umiditatea, deconectați în caz de furtună, etc.
Piese de schimb și reparabilitate	Nu există piese reparabile de utilizator. Încredințați orice reparație unui tehnician calificat.
Informații generale	Declarația de conformitate UE disponibilă pe www.samsung.com. Reciclare conform directivei DEEE.
Garanție	Consultați condițiile furnizate cu produsul.

Întrebări frecvente - SWAW510 SAMSUNG

Cum conectez subwoofer-ul la soundbar-ul meu Samsung?

Conectați subwoofer-ul la o priză electrică. Opriți soundbar-ul, apoi apăsați butonul Sus de pe telecomanda soundbar-ului timp de 5 secunde pentru a porni procedura ID SET. LED-ul LINK trebuie să treacă de la intermitent la albastru fix, indicând o conexiune reușită.

Ce fac dacă LED-ul LINK clipește în albastru?

Clipirea albastră înseamnă că conexiunea este în curs de restabilire. Verificați dacă cablul de alimentare al soundbar-ului este conectat corect. Așteptați aproximativ 5 minute. Dacă problema persistă, repetați procedura ID SET.

Cum efectuez procedura ID SET?

Asigurați-vă că soundbar-ul este oprit. Cu telecomanda soundbar-ului, apăsați butonul Sus timp de 5 secunde. Mesajul ID SET se afișează scurt, apoi soundbar-ul se pornește automat. LED-ul LINK de pe subwoofer trebuie să devină albastru fix.

Subwoofer-ul nu se pornește, ce fac?

Verificați dacă cablul de alimentare este conectat corect la subwoofer și la priza de perete. Dacă LED-ul este roșu, subwoofer-ul este în standby. Porniți soundbar-ul pentru a-l trezi. Dacă nu se întâmplă nimic, contactați un centru de service post-vânzare Samsung.

Ce modele de soundbar sunt compatibile?

Subwoofer-ul SWA-W510 este compatibil cu anumite soundbar-uri Samsung. Consultați pagina produsului soundbar-ului dvs. pe www.samsung.com/support pentru lista completă a modelelor compatibile.

Cum curăț subwoofer-ul?

Deconectați subwoofer-ul de la priză. Folosiți o cârpă moale și uscată pentru a șterge suprafața. Nu folosiți niciodată produse chimice precum ceară, benzen, alcool sau detergenți, deoarece acestea ar putea deteriora aparatul.

Pot folosi subwoofer-ul cu un soundbar de altă marcă?

Nu, subwoofer-ul SWA-W510 este conceput exclusiv pentru soundbar-urile Samsung compatibile. Utilizarea cu alte mărci nu este garantată și s-ar putea să nu funcționeze.

Ce înseamnă LED-ul roșu aprins pe subwoofer?

Un LED roșu fix indică faptul că subwoofer-ul este în modul standby. Se aprinde automat când soundbar-ul este oprit sau când nu este detectat niciun semnal audio. Porniți soundbar-ul pentru a-l scoate din standby.

Subwoofer-ul emite un zgomot anormal, ce fac?

Deconectați imediat subwoofer-ul de la priză. Verificați dacă niciun obiect nu blochează fantele de ventilație. Dacă zgomotul persistă, contactați un centru de service post-vânzare Samsung autorizat.

Unde găsesc piesele de schimb?

Piesele de schimb nu sunt disponibile utilizatorilor. Orice reparație trebuie efectuată de un tehnician calificat. Contactați un centru de service Samsung autorizat pentru ajutor.

MANUAL DE UTILIZARE SWAW510 SAMSUNG

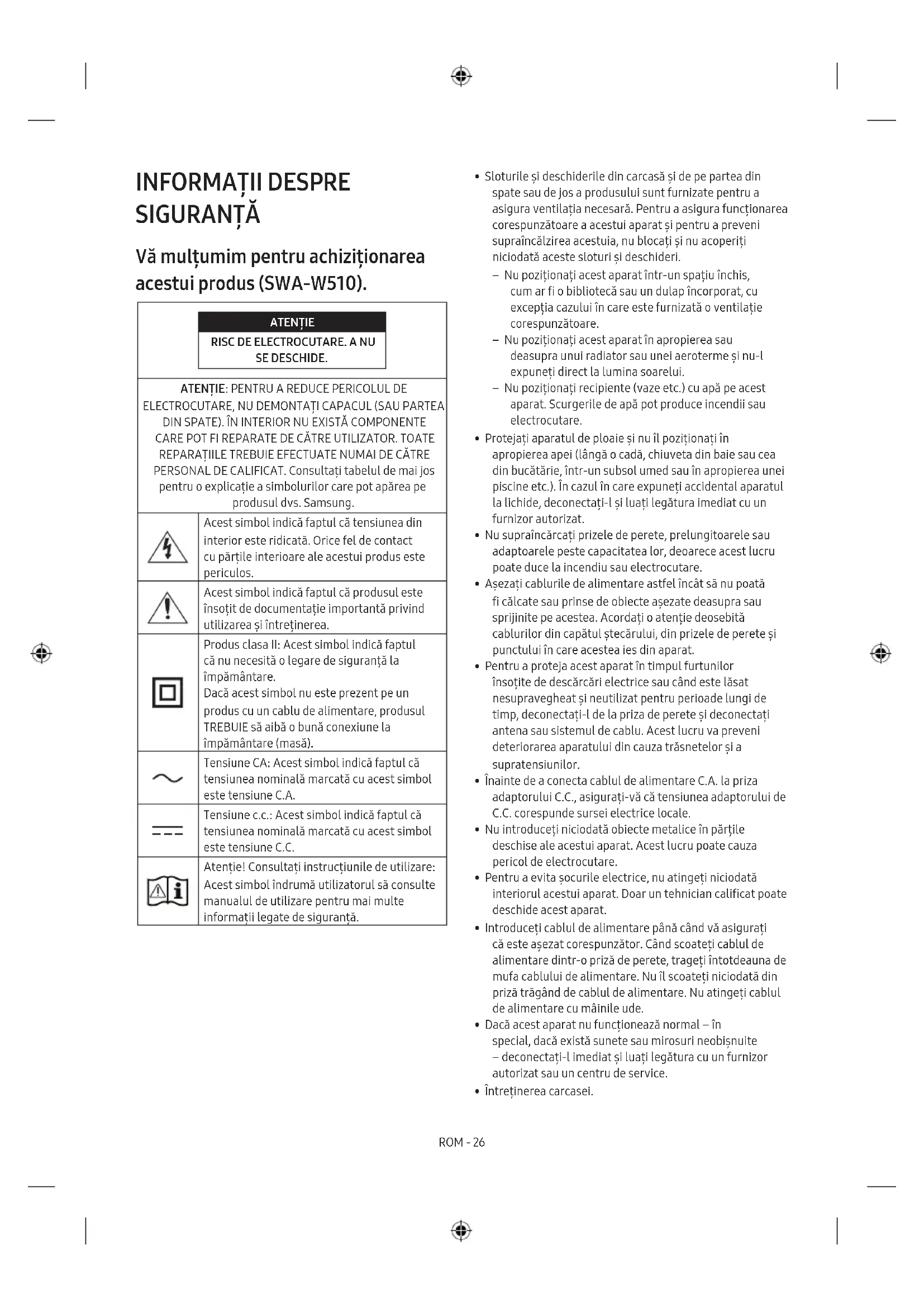

Vă mulțumim pentru achiziționarea acestui produs (SWA-W510).

ATENTIE

RISC DE ELECTROCUTARE. A NU SE DESCHIDE.

ATENTIE: PENTRU A REDUCE PERICOLUL DE ELECTROCUTARE, NU DEMONTAȚI CAPACUL (SAU PARTEA DIN SPATE). ÎN INTERIOR NU EXISTĂ COMPONENTE CARE POT FI REPARATE DE CĂTRE UTILIZATOR. TOATE REPARAȚIILE TREBUIE EFECTUATE NUMAI DE CĂTRE PERSONAL DE CALIFICAT. Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung.

Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.

Acest simbol indică faptul că produsul este însoțit de documentație importantă privind utilizarea și întreținerea.

Produs clasa II: Acest simbol indică faptul că nu necesită o legare de siguranță la împământare.

Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă).

Tensiune CA: Acest simbol indică faptul că tensiunea nominală marcată cu acest simbol este tensiune C.A.

Tensiune c.c.: Acest simbol indică faptul că tensiunea nominală marcată cu acest simbol este tensiune C.C.

Atenție! Consultați instrucțiunile de utilizare: Acest simbol îndrumă utilizatorul să consulte manualul de utilizare pentru mai multe informații legate de siguranță.

- Sloturile și deschiderile din carcasă și de pe partea din spate sau de jos a produsului sunt furnizate pentru a asigura ventilația necesară. Pentru a asigura funcționarea corespunzătoare a acestui aparat și pentru a preveni supraîncălzirea acestuia, nu blocați și nu acoperiți niciodată aceste sloturi și deschideri.

• Nu poziționați acest aparat într-un spațiu închis, cum ar fi o bibliotecă sau un dulap încorporat, cu exceptia cazului în care este furnizată o ventilație corespunzătoare.
• Nu poziționați acest aparat în apropierea sau deasupra unui radiator sau unei aeroterme și nu-l expuneti direct la lumina soarelui.
• Nu poziționați recipiente (vaze etc.) cu apă pe acest aparat. Scurgerile de apă pot produce incendii sau electrocutare.
• Protejați aparatul de ploaie și nu îl poziționați în apropierea apei (lângă o cadă, chiuveta din baie sau cea din bucătărie, într-un subsol ured sau în apropierea unei piscine etc.). În cazul în care expuneți accidental aparatul la lichide, deconectați-l și luați legătura imediat cu un furnizor autorizat.
• Nu supraîncărcați prizele de perete, prelungitoarele sau adaptoarele peste capacitatea lor, deoarece acest lucru poate duce la incendiu sau electrocutare.
• Asezați cablurile de alimentare astfel încât să nu poată fi călcate sau prinse de obiecte așezate deasupra sau sprijinite pe acestea. Acordați o atenție deosebită cablurilor din capătul ștecărului, din prizele de perete și punctului în care acestea ies din aparat.
• Pentru a proteja acest aparat în timpul furtunilor însoțite de descărcări electrice sau când este lăsat nesupravegheat și neutilizat pentru perioade lungi de timp, deconectați-l de la priza de perete și deconectați antena sau sistemul de cablu. Acest lucru va preveni deteriorarea aparatului din cauza trăsnetelor și a supratensiunilor.
• Înainte de a conecta cablul de alimentare C.A. la priza adaptorului C.C., asigurați-vă că tensiunea adaptorului de C.C. corespunde sursei electrice locale.
• Nu introduceți niciodată obiecte metalice în părțile deschise ale acestui aparat. Acest lucru poate cauza pericol de electrocutare.
• Pentru a evita șocurile electrice, nu atingeți niciodată interiorul acestui aparat. Doar un tehnician calificat poate deschide acest aparat.
• Introduceți cablul de alimentare până când vă asigurați că este așezat corespunzător. Când scoateți cablul de alimentare dintr-o priză de perete, trageți întotdeauna de mufa cablului de alimentare. Nu îl scoateți niciodată din priză trăgând de cablul de alimentare. Nu atingeți cablul de alimentare cu mâinile ude.
• Dacă acest aparat nu funcționează normal – în special, dacă există sunete sau mirosuri neobișnuite – deconectați-l imediat și luați legătura cu un furnizor autorizat sau un centru de service.

• Întreținerea carcasei.

• Înainte de a conecta alte componente la acest produs, asigurați-vă că sunt oprite.

• Asigurați-vă că scoateți ștecărul din priză dacă nu veți utiliza produsul sau dacă plecați de acasă pentru o perioadă lungă de timp (mai ales atunci când copii, persoanele în vârstă sau cele cu dizabilități rămân singuri în casă).
• Praful acumulat poate provoca un șoc electric, o scurgere electrică sau un incendiu, generând scântei și căldură la nivelul cablului de alimentare sau deteriorând izolația.
• Pentru informații, contactați un centru de service autorizat, în cazul în care intenționați să instalați televizorul într-o locație cu mult praf, temperaturi ridicate sau scăzute, umiditate ridicată, substanțe chimice sau unde va funcționa 24 de ore pe zi, cum ar fi într-un aeroport, o gară etc. Nerespectarea acestui lucru provoca daune grave televizorului.
• Utilizați numai un ștecăr și o priză de perete cu împământare.
• O împământare necorespunzătoare poate provoca electrocutare sau deteriorarea echipamentului. (Doar echipamente de clasa l.)
• Pentru a opri complet acest aparat, deconectați-l de la priza de perete. Prin urmare, priza de perete și stecărul de alimentare trebuie să poată fi accesate ușor și rapid.
• Nu lăsați copiii să se sprijine de produs.
• Păstrați accesoriiile (baterii etc.) într-un loc sigur, într-o locație inaccesibilă copiilor.
• Nu instalați produsul într-o locație instabilă, cum ar fi un raft nesigur, o podea înclinată sau o locație expusă la vibrații.
• Nu scăpați și nu loviți produsul. Dacă produsul este deteriorat, deconectați cablul de alimentare și contactați un centru de service.
• Pentru a curăța acest aparat, deconectați cablul de alimentare de la priza de perete și ștergeți produsul cu o cârpă moale și uscată. Nu utilizați substanțe chimice precum ceară, benzen, alcool, diluanți, pesticide, odorizante, lubrifianti sau detergenți. Aceste substanțe chimice pot deteriora aspectul produsului sau pot șterge scrisul de pe produs.
• Nu expuneți aparatul la picurare sau stropire. Nu așezatii pe aparat obiecte umplute cu lichide, cum ar fi vazele.
• Nu introduceți mai multe dispositive electrice în aceeași priză de perete. Supraîncărcarea unei prize poate cauza supraîncălzirea acesteia, provocând incendii.

AVERTISMENT

• PENTRU A ÎMPIEDICA EXTINDEREA FOCULUI, TINETI ÎN PERMANENTĂ LUMÂNĂRILE ȘI ALTE OBIECTE CU FLACĂRĂ DEPARTE DE ACEST PRODUS.
• Pentru a reduce riscul de incendiu sau de electrocutare, nu expuneți acest aparat electrocasnic la ploaie sau umiditate.

Măsuri de precauție

1. Asigurați-vă că sursa de alimentare cu C.A. sau C.C. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe spatele produsului. Instalați produsul pe orizontală, pe o bază adecvată (mobilă), lăsând suficient spațiu în jur pentru ventilare (7-10 cm). Asigurați-vă că sloturile de ventilare nu sunt acoperite. Nu plasați unitatea pe amplificatoare sau alte echipamente care se pot încinge. Această unitate este concepută pentru uz continuu. Pentru a opri complet unitatea, deconectați cablul de c.a. de la priza de perete.
2. Nu expuneți unitatea la lumina directă a soarelui sau la alte surse de căldură. Acest lucru poate cauza supraîncălzirea și defectarea unității.
3. În cazul în care unitatea funcționează în mod necorespunzător, deconectați cablul de alimentare de la priza de perete de C.A. Produsul nu este destinat uzului industrial. Acesta este conceput exclusiv pentru uz personal. În cazul în care produsul este depozitat la temperaturi scăzute, poate apărea condensul. Dacă transportați unitatea pe timp de iarnă, așteptați aproximativ 2 ore până când unitatea ajunge la temperatura camerei înainte de a o utiliza.
4. Dacă electricitatea furnizată în casă este de 240 V C.A., utilizați un adaptor de cablu adecvat pentru a conecta această unitate la prizele electrice.

Instrucțiuni de utilizare importante

Citiți cu atenție aceste instrucțiuni de utilizare înainte de a utiliza unitatea. Urmați toate instrucțiunile de siguranță enumerate mai jos. Păstrați la îndemână aceste instrucțiuni de utilizare pentru a le putea consulta ulterior.

1. Cititi aceste instructiuni.
2. Păstrați aceste instrucțiuni.
3. Acordati atenție tuturor avertismentelor.
4. Urmati toate instructiunile.
5. Nu utilizati acest aparat în apropierea apei.
6. Curățați produsul doar cu o cârpă uscată.
7. Nu blocați deschiderile pentru aerisire. Instalați produsul respectând instructiunile producătorului.
8. Nu instalați produsul în apropierea surselor de căldură, precum radiatoare, aeroterme, cuptoare sau alte aparate (inclusiv receptori AV) care produc căldură.
9. Nu invalidați scopul de siguranță al ștecărului polarizat sau cu împământare. Un ștecăr polarizat are doi pini, unul fiind mai lat decât celălalt. Un ștecăr cu împământare are doi pini și un al treilea pin pentru împământare. Pinul lat sau pinul pentru împământare sunt furnizați pentru siguranța dvs. Dacă ștecărul furnizat nu încape în priză, consultați un electrician pentru înlocuirea prizei care nu poate fi utilizată.
10. Protejați cablul de alimentare, astfel încât să nu fie călcat sau prins, în special atunci când se află în priză, în prizele de curent din perete și în punctul în care acesta iese din aparat.
11. Utilizați numai echipamente/accesorii recomandate de producător.
12. Utilizați produsul doar împreună cu suportul pe roți, cadrul, trepiedul, suportul de perete sau masa recomandate de producător sau comercializate împreună cu aparatul. Când utilizați un suport pe roți, manevrați cu grijă suportul împreună cu aparatul pentru a evita căderea acestora.
13. Scoateți aparatul din priză în timpul furtunilor însotite de descărcări electrice sau când intenționați să nu-l mai utilizați pentru perioade lungi de timp.
14. Toate reparațiile trebuie efectuate numai de către personal calificat. Se recomandă efectuarea reparațiilor atunci când aparatul a fost deteriorat în orice mod, cum ar fi cazurile în care cablul de alimentare sau priza sunt deteriorate, au avut loc scurgeri de lichide sau au căzut obiecte în interiorul aparatului, aparatul a fost expus la ploaie sau umezeală, aparatul nu funcționează normal sau a fost scăpat.

01 VERIFICAREA COMPONENTELOR

Subwoofer/cablu de alimentare

NOTĂ

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale)
• Designul și specificațiile pot fi modificate fără înștiințare prealabilă.

02 CONECTAREA DISPOZITIVULUI SOUNDBAR

1. Verificați starea în așteptare după ce efectuați conectarea la o priză electrică.

Conectați cablul de alimentare al subwooferului wireless la o priză electrică și la subwooferul wireless pentru a porni subwooferul wireless. Indicatorul LINK LED (LED albastru) de pe subwooferul wireless se aprinde intermitent. Dacă LED-ul nu se aprinde intermitent, consultați pasul 5.

Spatele subwoofer-ului

LINK

„Albastru intermitent rapid“

2. Opriti sistemul Soundbar

Opriți sistemul Soundbar utilizând telecomanda acestuia.

- S-ar putea ca imaginea sistemului Soundbar să fie diferită de sistemul Soundbar, în funcție de model.

5 sec.

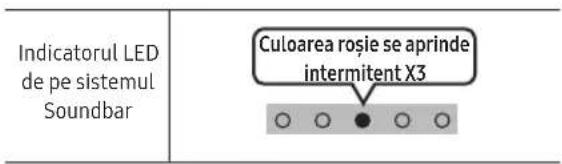

Indicatorul LED de pe sistemul Soundbar Culoarea roșie se aprinde intermitent X3 ○ ○ ● ○ ○

3. Configurați „ID SET” utilizând telecomanda sistemului Soundbar

Apăsați butonul Sus de pe telecomanda dispozitivului Soundbar timp de 5 secunde.

• Mesajul ID SET apare pe afișajul unității principale a dispozitivului Soundbar pentru scurt timp, apoi dispare.
• După procesul ID SET, dispozitivul Soundbar este pornit automat.
• Până când se finalizează asocierea, LED-ul multicolor de pe Soundbar se schimbă în „Roșu → Verde → Albastru”, pe rând.

5 sec.

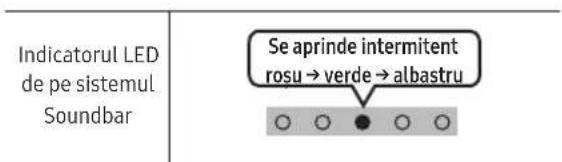

Indicatorul LED de pe sistemul Soundbar Se aprinde intermitent rosu → verde → albastru ○ ○ ● ○ ○

4. Verificați dacă indicatorul LINK LED luminează încontinuu albastru (conexiune finalizată)

Indicatorul LINK LED nu se mai aprinde intermitent și luminează încontinuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.

LINK

LINK LED – lumina albastră este aprinsă

1. În cazul în care setul SWA-W510 nu se conectează, urmați pașii necesari, în funcție de starea indicatorului LED

LINK (Albastru) pornit: Conectat cu succes (functionare normală).

LINK (Albastru) se aprinde intermitent: Recuperarea conexiunii.

• Verificați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală sau așteptati aproximativ 5 minute.
• Repetați pașii de la 2 la 4.

STANDBY (Rosu) pornit:

• Standby (cu unitatea principală Soundbar oprită).
• Verificați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală.

- Conexiune eşuată

- 1. Apăsați butonul ID SET din spatele difuzoarelor Surround timp de 5 – 6 secunde, folosind vârful unui creion, până când indicatorul LINK LED se aprinde intermitent (în albastru).

- 2. Repetați paşii de la 2 la 4.

Roşu și albastru aprinse intermitent: Defecțiune

- Consultați informațiile de contact ale Centrului de service Samsung din acest manual.

03 MODELE COMPATIBILE

• Compatibil cu anumite sisteme Samsung Soundbar. Pentru mai multe informații, vizitați pagina produsului Soundbar la www.samsung.com/support.
• Lista cu modele compatibile poate fi modificată fără notificare prealabilă.

04 NOTĂ REFERITOARE LA LICENȚA PENTRU PROGRAME OPEN SOURCE

Pentru a trimite solicitări pentru întrebări despre programele open source, contactați Samsung Open Source (http://opensource.samsung.com)

05 NOTE IMPORTANTE DESPRE SERVICIU

• Poate fi percepută o taxă de administrare în cazul în care.
  (a) va fi solicitat un inginer la cererea dvs., însă produsul nu are niciun defect (respectiv, dacă nu a fost citit manualul de utilizare).
  (b) duceți unitatea la un centru de reparații, dar nu s-a identificat niciun defect al produsului (respectiv, dacă nu a fost citit manualul de utilizare).

- Veți fi informat cu privire la taxa de administrare înainte de vizita tehnicianului.

06 SPECIFICAȚII ȘI GHID

Specificații

Nume subwoofer
SWA-W510

Greutate6,4 kg	Dimensiuni (L x Î x A)238,0 x 240,8 x 238,0 mm
Interval temperaturi de functionareÎntre +5°C și +35°C	Interval umiditate de functionareÎntre 10 % și 75 %

AMPLIFICATOR

Putere de alimentare nominală

200 W

Consum total de energie electrică în standby (W)

2,0 W

PUTERE DE ALIMENTARE DISPOZITIV WIRELESS

Putere maximă transmitător SRD

25 mW la 5,725 GHz – 5,825 GHz

NOTĂ

• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără notificare.

• Greutatea și dimensiunile sunt aproximative.

• Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit.
  Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet:
  http://www.samsung.com, accesați Asistență și introducți numele modelului.
  Acest echipament poate să fie utilizat în toate țările din Uniunea Europeană și din Regatul Unit.

Cum se elimină corect acest produs (Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale. Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele privind mediul și obligațiile reglementare privind produsele specifice de la Samsung, cum ar fi REACH, accesati:
