SWAW510 - Hi-Fi věž SAMSUNG - Bezplatný návod k obsluze

Typ produktu	Subwoofer
Značka	Samsung
Model	SWA-W510
Rozměry (Š x V x H)	238,0 x 240,8 x 238,0 mm
Hmotnost	6,4 kg
Jmenovitý výstupní výkon	200 W
Spotřeba v pohotovostním režimu	2,0 W
Rozsah provozních teplot	+5 °C až +35 °C
Rozsah provozní vlhkosti	10 % ~ 75 %
Bezdrátová pracovní frekvence	5,725 GHz – 5,825 GHz
Maximální vysílací výkon SRD	25 mW
Kompatibilita	Vybrané soundbary Samsung (viz web Samsung)
Způsob připojení	Bezdrátově, pomocí procedury ID SET
LED indikátor	LINK (modrá) pro připojení, STANDBY (červená) pro pohotovostní režim
Napájení	Ze sítě, napájecí kabel součástí balení
Údržba a čištění	Odpojte ze sítě, otřete jemným suchým hadříkem. Nepoužívejte chemické prostředky.
Bezpečnost	Dodržujte pokyny: neblokujte ventilaci, vyhněte se vlhkosti, při bouřce odpojte atd.
Náhradní díly a opravitelnost	Žádné uživatelsky opravitelné díly. Veškeré opravy svěřte kvalifikovanému technikovi.
Obecné informace	EU prohlášení o shodě je k dispozici na www.samsung.com. Recyklace podle směrnice WEEE.
Záruka	Viz podmínky dodané s produktem.

Často kladené otázky - SWAW510 SAMSUNG

Jak připojit subwoofer k soundbaru Samsung?

Zapojte subwoofer do elektrické zásuvky. Vypněte soundbar, poté stiskněte tlačítko Nahoru na dálkovém ovladači soundbaru po dobu 5 sekund pro spuštění procedury ID SET. LED kontrolka LINK musí přejít z blikání na trvale modrou, což indikuje úspěšné připojení.

Co dělat, když LED kontrolka LINK bliká modře?

Modré blikání znamená, že probíhá obnovení připojení. Zkontrolujte, zda je napájecí kabel soundbaru správně zapojen. Počkejte přibližně 5 minut. Pokud problém přetrvává, opakujte proceduru ID SET.

Jak provést proceduru ID SET?

Ujistěte se, že je soundbar vypnutý. Na dálkovém ovladači soundbaru stiskněte tlačítko Nahoru po dobu 5 sekund. Krátce se zobrazí zpráva ID SET, poté se soundbar automaticky zapne. LED kontrolka LINK na subwooferu by měla přejít na trvale modrou.

Subwoofer se nezapíná, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen do subwooferu a do zásuvky. Pokud je kontrolka červená, subwoofer je v pohotovostním režimu. Zapněte soundbar, abyste jej probudili. Pokud se nic nestane, kontaktujte servisní středisko Samsung.

Které modely soundbarů jsou kompatibilní?

Subwoofer SWA-W510 je kompatibilní s vybranými soundbary Samsung. Úplný seznam kompatibilních modelů naleznete na stránce produktu vašeho soundbaru na www.samsung.com/support.

Jak čistit subwoofer?

Odpojte subwoofer od elektrické zásuvky. Použijte jemný suchý hadřík k otření povrchu. Nikdy nepoužívejte chemické prostředky, jako je vosk, benzen, alkohol nebo čisticí prostředky, protože by mohly zařízení poškodit.

Mohu subwoofer použít se soundbarem jiné značky?

Ne, subwoofer SWA-W510 je určen výhradně pro kompatibilní soundbary Samsung. Použití s jinými značkami není zaručeno a nemusí fungovat.

Co znamená svítící červená kontrolka na subwooferu?

Trvale červená kontrolka indikuje, že je subwoofer v pohotovostním režimu. Rozsvítí se automaticky, když je soundbar vypnutý nebo když není detekován žádný zvukový signál. Zapněte soundbar pro probuzení z pohotovostního režimu.

Subwoofer vydává neobvyklý hluk, co dělat?

Okamžitě odpojte subwoofer od elektrické zásuvky. Zkontrolujte, zda žádný předmět neblokuje ventilační otvory. Pokud hluk přetrvává, kontaktujte autorizované servisní středisko Samsung.

Kde najít náhradní díly?

Náhradní díly nejsou k dispozici uživatelům. Veškeré opravy musí provádět kvalifikovaný technik. Obraťte se na autorizované servisní středisko Samsung.

NÁVOD K OBSLUZE SWAW510 SAMSUNG

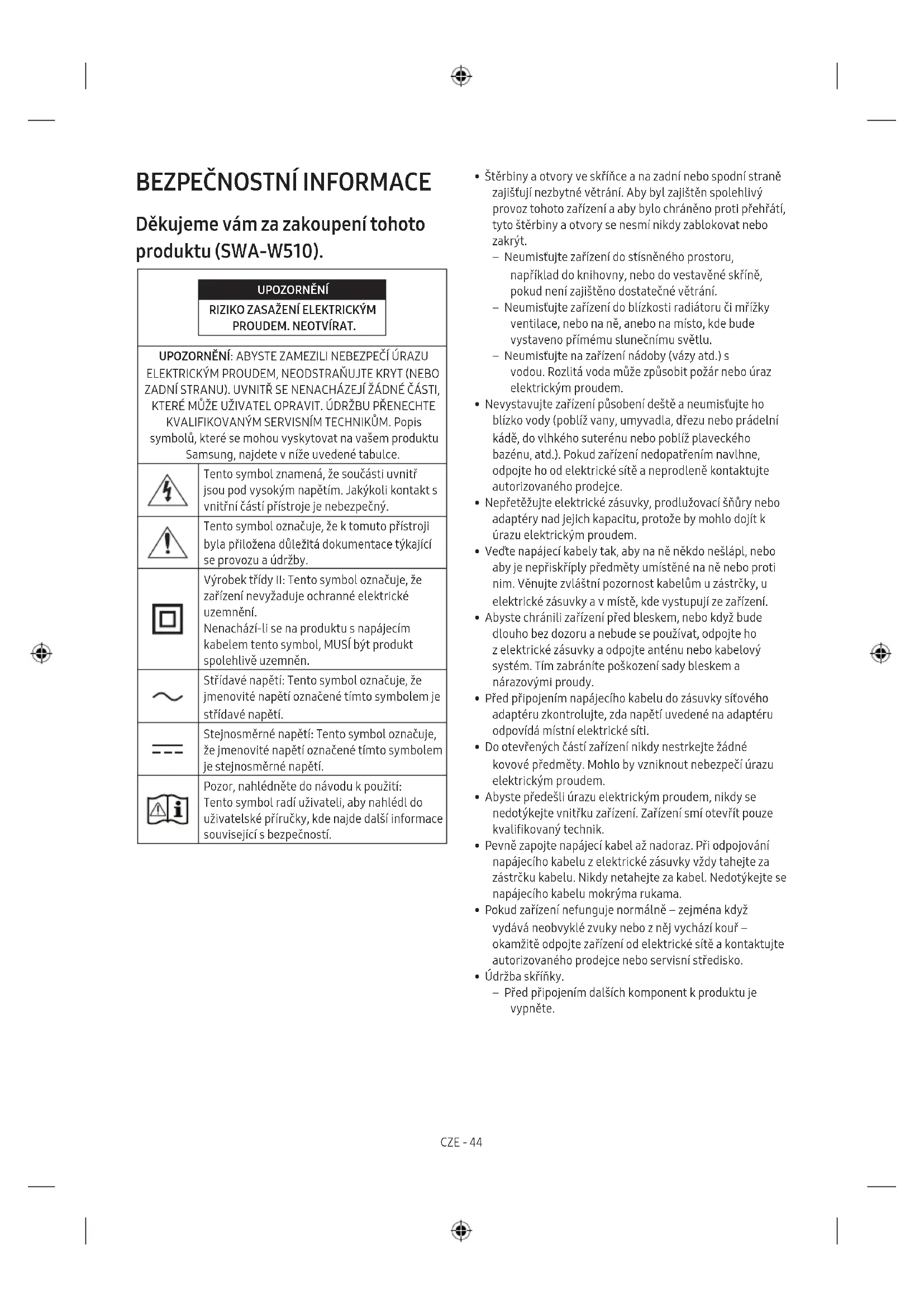

Děkujeme vám za zakoupení tohoto produktu (SWA-W510).

	UPOZORNĚNÍ
	RIZIKO ZASAŽENÍ ELEKTRICKÝM PROUDEM. NEOTVÍRAT.
UPOZORNĚNÍ: ABYSTE ZAMEZILI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAŇUJTE KRYT (NEBO ZADNÍ STRANU). UVNITŘ SE NENACHÁZEJÍ ŽÁDNÉ ČÁSTI, KTERÉ MŮŽE UŽIVATEL OPRAVIT. ÚDRŽBU PŘENECHTE KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce.
	Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.
	Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.
	Výrobek třídy II: Tento symbol označuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn.
	Střídavé napětí: Tento symbol označuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí: Tento symbol označuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Pozor, nahlédněte do návodu k použití:Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

- Štěrbiny a otvory ve skříňce a na zadní nebo spodní straně zajišťují nezbytné větrání. Aby byl zajištěn spolehlivý provoz tohoto zařízení a aby bylo chráněno proti přehřátí, tyto štěrbiny a otvory se nesmí nikdy zablokovat nebo zakrýt.

- Neumistujte zařízení do stísněného prostoru, například do knihovny, nebo do vestavěné skříně, pokud není zajištěno dostatečné větrání.

- Neumistujte zařízení do blízkosti radiátoru či mřížky ventilace, nebo na ně, anebo na místo, kde bude vystaveno přímému slunečnímu světlu.

- Neumistujte na zařízení nádoby (vázy atd.) s vodou. Rozlítá voda může způsobit požár nebo úraz elektrickým proudem.

- Nevystavujte zařízení působení deště a neumistůjte ho blízko vody (poblíž vany, umyvadla, dřezu nebo prádelní kádě, do vlhkého suterénu nebo poblíž plaveckého bazénu, atd.). Pokud zařízení nedopatřením navlhne, odpojte ho od elektrické sítě a neprodleně kontaktujte autorizovaného prodejce.

- Nepřetěžujte elektrické zásuvky, prodlužovací šňůry nebo adaptéry nad jejich kapacitu, protože by mohlo dojít k úrazu elektrickým proudem.

- Vedte napájecí kabely tak, aby na ně někdo nešlápl, nebo aby je nepřiskříply předměty umístěné na ně nebo proti nim. Věnujte zvláštní pozornost kabelům u zástrčky, u elektrické zásuvky a v místě, kde vystupují ze zařízení.

- Abyste chránili zařízení před bleskem, nebo když bude dlouho bez dozoru a nebude se používat, odpojte ho z elektrické zásuvky a odpojte anténu nebo kabelový systém. Tím zabráníte poškození sady bleskem a nárazovými proudy.

- Před připojením napájecího kabelu do zásuvky síťového adaptéru zkontrolujte, zda napětí uvedené na adaptéru odpovídá místní elektrické síti.

- Do otevřených částí zařízení nikdy nestrkejte žádné kovové předměty. Mohlo by vzniknout nebezpečí úrazu elektrickým proudem.

- Abyste předešli úrazu elektrickým proudem, nikdy se nedotýkejte vnitřku zařízení. Zařízení smí otevřít pouze kvalifikovaný technik.

- Pevně zapojte napájecí kabel až nadoraz. Při odpojování napájecího kabelu z elektrické zásuvky vždy tahejte za zástrčku kabelu. Nikdy netahejte za kabel. Nedotýkejte se napájecího kabelu mokrýma rukama.

- Pokud zařízení nefunguje normálně – zejména když vydává neobvyklé zvuky nebo z něj vychází kouř – okamžitě odpojte zařízení od elektrické sítě a kontaktujte autorizovaného prodejce nebo servisní středisko.

- Údržba skříňky.

- Před připojením dalších komponent k produktu je vypněte.

- Pokud nebudete produkt delší dobu používat nebo odcházíte z domu, nezapomeňte vytáhnout zástrčku kabelu ze zásuvky (zejména když zůstanou sami doma děti, starší lidé nebo invalidní osoby).

- Nahromaděný prach může způsobit úraz elektrickým proudem, svodový proud nebo požár, protože napájecí kabel vygeneruje jiskry a teplo nebo dojde k poškození izolace.

- Jestliže hodláte instalovat produkt na místě, kde se vyskytuje těžký prach, vysoké nebo nízké teploty, vysoká vlhkost, chemické látky nebo kde bude fungovat 24 hodin denně, jako je tomu na letišti, na nádraží a podobně, kontaktujte autorizované servisní středisko. Když tak neučiníte, může dojít k vážnému poškození produktu.

- Použijte řádně uzemněnou zástrčku a elektrickou zásuvku.

- Nedostatečné uzemnění může způsobit úraz elektrickým proudem nebo poškození zařízení. (Pouze zařízení třídy l.)

• Chcete-li zařízení úplně vypnout, vytáhněte odpojte ho od elektrické zásuvky. Elektrická zásuvka a zástrčka musí být trvale rychle dostupné.
• Nedovolte dětem, aby se na produkt věšely.
• Uchovávejte příslušenství (baterii, atd.) na bezpečném místě mimo dosah dětí.
• Neinstalujte produkt na nestabilním místě, například na vratké polici, šikmé podlaze nebo na místě vystaveném vibracím.
• Výrobek neupustte z výšky na zem a chraňte ho před údery. Pokud dojde k poškození produktu, odpojte napájecí kabel a kontaktujte servisní středisko.
• Při čištění zařízení odpojte napájecí kabel z elektrické zásuvky a potom otřete produkt měkkým, suchým hadříkem. Nepoužívejte žádné chemikálie jako je vosk, benzen, alkohol, ředidla, insekticid, osvěžovače vzduchu, maziva nebo čisticí prostředek. Tyto chemikálie mohou poškodit vzhled produktu nebo smazat potisk na produktu.
• Nevystavujte zařízení kapající nebo stříkající vodě. Neumistujte na zařízení předměty naplněné kapalinou, například vázy.
• Nezapojujte více elektrických zařízení do stejné elektrické zásuvky. Přetížení zásuvky může způsobit její přehřátí a následný požár.

VAROVÁNÍ

• ABYSTE ZABRÁNILI ŠÍŘENÍ OHNĚ, ZA VŠECH OKOLNOSTÍ UDRŽUJTE SVÍČKY A JINÉ ZDROJE OTEVŘENÉHO PLAMENE STRANOU OD PRODUKTU.
• Abyste zamezili nebezpečí úrazu elektrickým proudem, nevystavujte spotřebič dešti nebo vlhkosti.

Bezpečnostní opatření

1. Ujistěte se, že zdroj střídavého (AC) i stejnosměrného (DC) napětí ve vašem domě odpovídá požadavkům na napájení uvedeným na identifikačním štítku nalepeném na zadní straně produktu. Produkt namontujte horizontálně na vhodnou základnu (nábytek) a ponechte kolem něj dostatečný prostor pro ventilaci (7 až 10 cm). Ujistěte se, že ventilační otvory nejsou zakryté. Jednotku neumistujte na zesilovače a další zařízení, která se mohou zahřívat. Tato jednotka je určena k nepřetržitému provozu. Chcete-li jednotku zcela vypnout, vytáhněte zástrčku AC z elektrické zásuvky.
2. Nevystavujte jednotku prímému slunečnímu světlu ani jiným zdrojům tepla. Mohlo by dojít k přehřívání a následným poruchám jednotky.
3. V případě závady zařízení vytáhněte napájecí kabel z elektrické zásuvky. Produkt není určen k průmyslovému použití. Slouží pouze k osobním účelům. V případě uskladnění produktu v chladných podmínkách může docházet ke kondenzaci. Pokud jednotku přepravujete v zimním období, počkejte před jejím použitím přibližně 2 hodiny, dokud se nezahřeje na pokojovou teplotu.
4. Pokud má jmenovité napětí přiváděné do vaší domácnosti hodnotu 240 V AC, použijte pro připojení jednotky k elektrickým zásuvkám vhodný adaptér.

Důležité bezpečnostní pokyny

Přečtěte si pečlivě tyto pokyny před použitím jednotky. Dodržujte všechny níže uvedené bezpečnostní pokyny. Tento návod k použití mějte trvale po ruce.

1. Přečtěte si tyto pokyny.
2. Uschovejte tyto pokyny.
3. Věnujte pozornost všem varováním.
4. Dodržujte všechny pokyny.
5. Nepoužívejte zařízení v blízkosti vody.

6. Čistěte pouze suchým hadříkem.

7. Neblokujte žádné větrací otvory. Nainstalujte zařízení v souladu s pokyny výrobce.

8. Neinstalujte zařízení v blízkosti zdrojů tepla, jako jsou radiátory, mřížky ventilace, kamna nebo jiné zařízení (včetně AV přijímačů) produkující teplo.

9. Nepotlačujte bezpečnostní účel polarizované nebo uzemněné zástrčky. Polarizovaná zástrčka má dva kolíky, přičemž jeden je širší než druhý. Uzemněná zástrčka má dva kolíky a třetí uzemňovací hrot. Široký kolík nebo třetí hrot zajišťují vaši bezpečnost. Pokud dodaná zástrčka neodpovídá eklektické zásuvce, požádejte elektrikáře o výměnu zastaralé zásuvky.

10. Chraňte napájecí kabel před tím, aby na něj mohl někdo stoupnout nebo aby ho něco mohlo skřípnout, zejména u zástrček, externích zásuvek a v místě, kde vystupuje ze zařízení.

11. Používejte pouze příslušenství specifikovaná výrobcem.

12. Používejte pouze s vozíkem, stojanem, stativem, držákem nebo stole m specifikovaným výrobcem, nebo prodávaným se zařízením. Při použití vozíku postupujte při přesouvání kombinace vozíku se zařízením opatrná aby nedošlo k úrazu způsobenému převrhnutím.

13. Zařízení odpojte od elektrické sítě během bouřek nebo když máte v úmyslu ho delší dobu nepoužívat.

14. Veškerý servis přenechte kvalifikovaným servisním technikům. Servis je zapotřebí vždy, když došlo k nějakému poškození zařízení, například když došlo k poškození napájecího kabelu nebo zástrčky, rozlití kapaliny nebo pádu předmětů na zařízení, když bylo zařízení vystaveno dešti nebo vlhkosti, nefunguje normálně nebo spadlo z výšky na zem.

01 KONTROLA KOMPONENT

Subwoofer / Napájecí kabel

POZNÁMKA

• Další informace týkající se napájecího zdroje a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky)
• Změny konstrukce a specifikace bez předchozího upozornění jsou vyhrazeny.

02 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

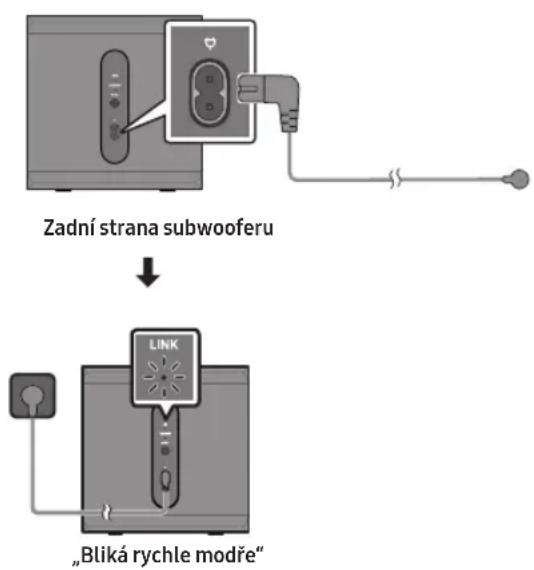

1. Po zapojení do elektrické zásuvky zkontrolujte, zda je zařízení v pohotovostním stavu.

Subwoofer zapnete tak, že jeden konec jeho napájecího kabelu zasunete do elektrické zásuvky a druhý do subwooferu. Na subwooferu začne blikat kontrolka LINK LED (modrá). Pokud LED indikátor nebliká, přejděte ke kroku 5.

2. Vypněte Soundbar

Vypněte Soundbar dálkovým ovladačem zařízení Soundbar.

- Obrázek zařízení Soundbar se může lišit od vašeho produktu v závislosti na modelu.

5s

Kontrolky LED na zařízení Soundbar

3. Nakonfigurujte „ID SET“ pomocí dálkového ovladače zařízení Soundbar

Stiskněte tlačítko Nahoru na dálkovém ovladači zařízení Soundbar na 5 sekund.

• Na displeji hlavní jednotky Soundbar se na chvilku zobrazí text ID SET a zase zmizí.
• Po dokončení procesu ID SET se Soundbar automaticky zapne.
• Dokud nebude párování dokončeno, vícebarevná kontrolka LED na zařízení Soundbar bude střídavě měnit barvu v posloupnosti červená → zelená → modrá.

4. Zkontrolujte, zda kontrolka LINK LED svítí modře (připojení bylo dokončeno)

Jakmile se naváže spojení mezi zařízením Soundbar a subwooferem, přestane kontrolka LINK LED blikat a bude svítit modře.

LINK

Kontrolka LINK LED – Modrá svítí

5 s

Kontrolky LED na zařízení Soundbar

5. Pokud se SWA-W510 nepřipojí, podnikněte nezbytné kroky podle stavu LED indikátoru.

Kontrolka LINK (modrá) svítí: Úspěšně připojeno (běžný provoz).

Kontrolka LINK (modrá) bliká: Probíhá obnovení připojení.

• Zkontrolujte, zda je napájecí kabel správně připojen k hlavní jednotce zařízení Soundbar, nebo počkejte 5 minut.
  • Zopakujte kroky 2 až 4.

Kontrolka STANDBY (červená) svítí:

- Pohotovostní režim (s vypnutou hlavní jednotkou zařízení Soundbar).

- Zkontrolujte, zda je napájecí kabel správně připojený k hlavní jednotce zařízení Soundbar.

- Připojení se nezdařilo

- 1. Na zadní straně prostorových reproduktorů stiskněte na 5 až 6 sekund špendlíkem tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře).

LINK • STANDBY • ID SET adní strana subwooferu 5 s

- 2. Zopakujte kroky 2 až 4.

- Kontaktní údaje na servisní středisko společnosti Samsung najdete v této příručce.

03 KOMPATIBILNÍ MODELY

• Kompatibilní s vybraným zařízením Samsung Soundbar. Více informací najdete na webové stránce produktu Soundbar www.samsung.com/support.
• Seznam kompatibilních modelů se může bez předchozího upozornění změnit.

04 OZNÁMENÍ TÝKAJÍCÍ SE LICENCE OPEN SOURCE

Pokud chcete poslat dotazy a požadavky týkající se softwaru open source, obraťte se na Samsung Open Source (http://opensource.samsung.com)

05 DŮLEŽITÉ POZNÁMKY KE SLUŽBĚ

- Správní poplatek bude účtován v případě, že

(a) Přivoláte technika a výrobek nebude vadný (např. protože jste si nepřečetli uživatelskou příručku).
(b) Přístroj přinesete do opravny a výrobek nebude vadný (např. protože jste si nepřečetli uživatelskou příručku).

- O výši správního poplatku budete informováni před návštěvou technika.

06 TECHNICKÉ ÚDAJE A INFORMACE

Specifikace

Název subwooferuSWA-W510
Hmotnost6,4 kg	Rozměry (Š x V x H)238,0 x 240,8 x 238,0 mm
Rozsah provozních teplot+5 až +35°C	Rozsah provozní vlhkosti10 až 75 %
ZESILOVAČJmenovitý výstupní výkon200 W
Celkový příkon v pohotovostním režimu (W)2,0 W
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍMaximální výkon vysílače (SRD)25 mW při 5,725–5,825 GHz

POZNÁMKA

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo na změny technických údajů bez předchozího upozornění.
• Hmotnost a rozměry jsou přibližné.

- Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese:

http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu.

Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království.

Správná likvidace výrobku (Elektrický a elektronický odpad)

(Platí pro země s odděleným systémem sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Další Informace o ochraně životního prostředí a regulační povinnosti týkající se konkrétních výrobků společnosti Samsung, např. REACH, OEEZ, Baterie, naleznete na webové stránce: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

BEZPEČNOSTNÉ INFORMÁCIE

- Nevystavujte zariadenie dažđu ani ho neumiestňujte do blízkosti vody (napr. vaňa, umývadlo, vlhká pivnica) alebo do blízkosti bazéna. Ak sa zariadenie náhodou dostane do kontaktu s vodou, odpojte ho zo zdroja elektrického napájania a okamžite kontaktujte autorizovaného predajcu.

- Predlžovacie káble vedte miestami, kde sa po nich nechodí a kde nehrozí riziko ich priškripnutia. Mimoriadnu pozornosť venujte káblom na miestach pripojenia do zástrčky a vývodu zo zariadenia.

- Pred pripojením napájacieho kábla striedavého napätia do napájacieho adaptéra jednosmerného napätia sa uistite, že napätie uvedené na adaptéri sa zhoduje s napátím v napájacej sieti.

- Uistite sa, že ste napájací kábel riadne zatlačili do zásuvky. Pri odpájaní napájacieho kábla z elektrickej zásuvky vždy držte kábel za zástrčku. Kábel nikdy neodpájajte potiahnutím kábla. Nedotýkajte sa napájacieho kábla mokrými rukami.

- Na zníženie nebezpečenstva zásahu elektrickým prúdom nevystavujte toto zariadenie daždu ani vlhkosti.

Upozornenia

Dôležité bezpečnostné pokyny

1. Skontrolujte stav pohotovostného režimu po zapojení do elektrickej zásuvky.

Subwoofer zapnete tak, že napájací kábel subwoofera zapojíte do elektrickej zásuvky a do subwoofera. Kontrolka LED s označením LINK (modrá kontrolka LED) na subwooferi bliká. Ak kontrolka LED nebliká, prejdite na krok 5.

3. Nakonfigurujte „ID SET“ pomocou dialkového ovládača zariadenia Soundbar

Stlačte tlačidlo Nahor na dialkovom ovládači zariadenia Soundbar na 5 sekúnd.

4. Skontrolujte, či kontrolka LED s označením LINK svieti na modro (pripojené).

Modrá Kontrolka LED s označením LINK svieti

5 s

Kontrolka LED zariadenia Soundbar

- Skontrolujte, či je napájací kábel riadne pripojený k hlavnej jednotke zariadenia Soundbar.

- Pripojenie zlyhalo

- 2. Potom zopakujte kroky 2 až 4.

Bliká načerveno a namodro: Porucha

Správna likvidácia tohoto výrobku (Elektrotechnický a elektronický odpad)
